Клапана для вентиляции: Вытяжные обратные клапаны для вентиляции

Содержание

виды, устройство, установка на вытяжку


Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Вентиляционные клапаны: разновидности, устройство, особенности монтажа

Наверное, каждому хочется, чтобы его жилище было наполнено чистым, свежим воздухом. Однако, ситуации, когда в доме отсутствует комфортный микроклимат, а в комнаты попадают посторонние запахи, отнюдь не редки. Причина этому – образование обратной тяги. Решить проблему поможет вентиляционный клапан, установленный на воздухоотводящий канал и блокирующий движение обратного воздушного потока.

Причины образования обратной тяги

Перед монтажом клапана необходимо определиться с причинами образования обратной тяги. Приточно-вытяжная вентиляция функционирует по принципу равнозначности объёмов входящего и выходящего воздуха. Проблемы могут возникнуть в нескольких случаях:

  • При засорении отверстий либо износе/поломке механизмов, регулирующих оборот воздуха.
  • При резком скачке объёма воздуха, проходящего сквозь одну из вытяжек.
  • При изменении условий среды за пределами строения.
  • При подключении мощных вытяжек в соседских квартирах.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

  • Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;
  • Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.
  • Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.
  • Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

  • Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
  • Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

  • Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
  • Высокая стоимость. Качественное изделие стоит как половина всего окна.
  • Невозможность монтажа в уже установленный стеклопакет.
  • Необходимость в помощи квалифицированных специалистов.

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

  • Пропадает необходимость в частом открывании/закрывании окна.
  • Возможность регулировки качества поступающего воздуха.
  • Практически незаметный либо, не портящий интерьера, внешний вид.
  • Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов. При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени.

Особенности строения

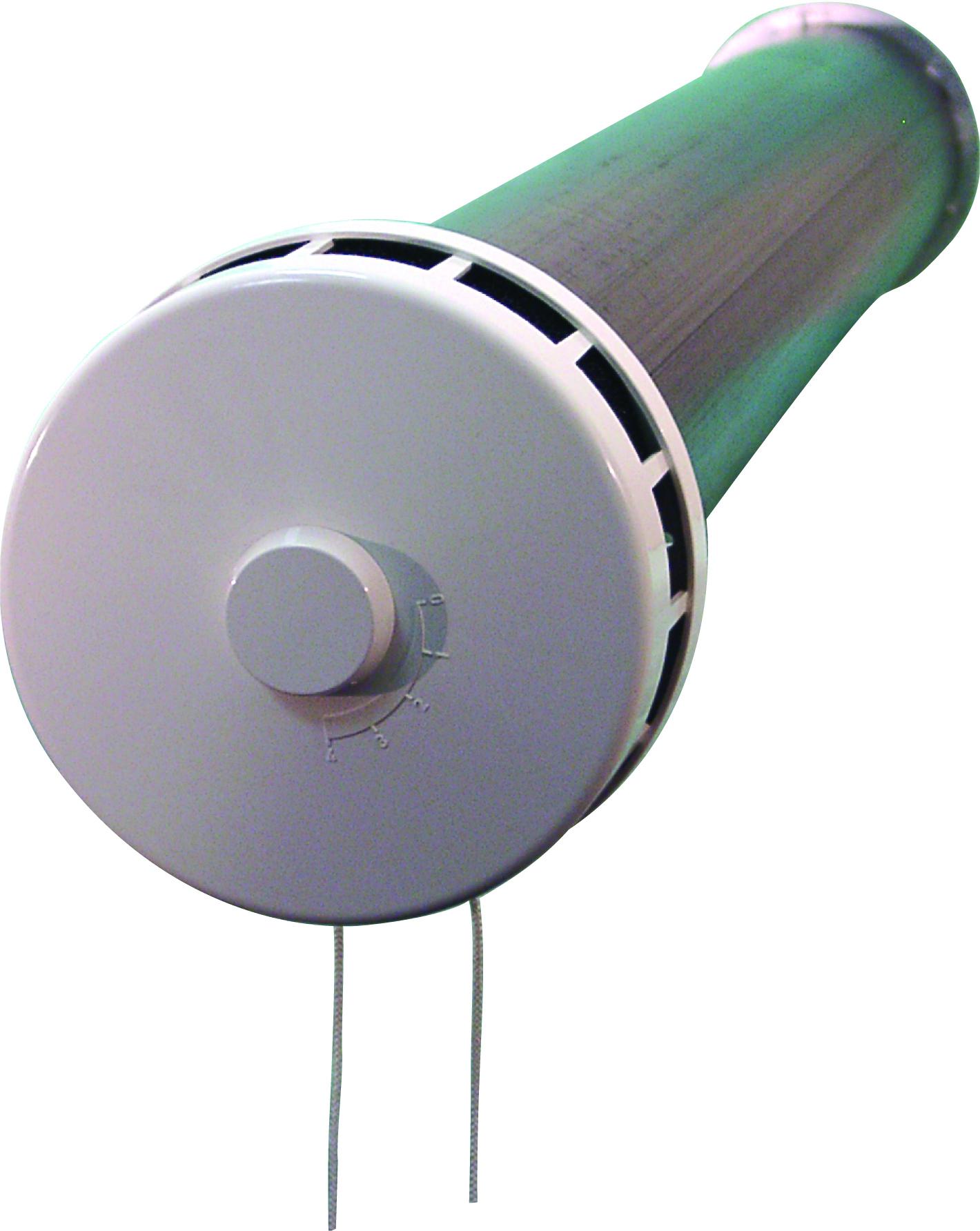

Вне зависимости от модели, все стеновые приточки состоят из нескольких деталей:

  • Воздухопроводящей, чаще всего пластиковой, трубы;
  • Внешней вентиляционной решётки (пластиковой либо металлической), предназначенной для предотвращения попадания осадков в устройство.
  • Внутреннего корпуса (пластикового оголовка) с фильтром, направляющим воздушный поток в помещение.

В некоторых устройствах может находиться теплоизоляция. Его главная задача – не дать промёрзнуть стене вокруг трубы и снижать уровень уличный звуков. Обычно используется утеплитель (Polifoam) полифом.

Если клапан для вентиляции оснащён регулятором, то располагается он во внутреннем корпусе. Некоторые модели имеют возможность гигрорегулирования, то есть начинают работать при повышении влажности воздуха в помещении.

Существуют и более сложные приточные устройства с рекуперацией тепла, датчиками температуры/влажности, автоматическим управлением.

Самостоятельное изготовление

Принимая во внимание невысокую цену обратных клапанов, их самостоятельное изготовление рентабельно лишь при установке воздуховода нестандартной геометрии. Тогда проще сделать одностворчатую заслонку из пластиковой либо железной пластины, которая плотно прилегает к стенкам корпуса и не стучит при движении воздуха.

Второй вариант – это мембранный клапан, изготовленный из листа плотной бумаги либо лавсановой плёнки шириной больше вентиляционного отверстия. Мембрана не начнёт деформироваться, если под ней будет находиться решётка. В обоих случаях электрический привод устанавливать не обязательно.

Нюансы выбора клапана

Неправильный выбор вентиляционного клапана грозит не только ухудшением, но и полным прекращением воздухообмена. При покупке рекомендуется обратить внимание на несколько нюансов:

  • Механизм должен работать даже при минимальном движении воздуха, характерном для вентиляции естественного типа.
  • Характеристики обратного клапана и вентилятора должны совпадать.
  • Мощности устройства должно быть достаточно для раскрытия лепестков.
  • Некоторые механизмы не приспособлены для работы в низких температурах. Их монтируют только внутри помещения.
  • Клапаны с рекуператором лучше устанавливать парами, чтобы происходило одновременное поступление и вытягивание воздуха.

Подготовка помещения к монтажу

Перед установкой клапана рекомендуется проверить качество работы всей вентиляционной системы. Для этого, нужно открыть окна и поднести к решётке бумажный листок. Если вентиляция в норме, то бумагу будет затягивать в проём.

Если квартира расположена на верхнем этаже, то приточную вентиляцию лучше монтировать на балконе. Здесь устанавливают моноблок со звукоизоляционной прокладкой, защитной сеткой и фильтром. Наружный участок закрывают козырьком. Для того чтобы в системе не собиралась влага, раструб направляют вниз.

Монтаж клапана

Если вытяжная система имеет только один канал вывода воздуха, то достаточно смонтировать единственный утеплённый клапан. Если же вытяжка оснащена несколькими отверстиями, то стоит придерживаться следующих требований:

  • Обратный клапан должен быть установлен на всех ветках между центральным воздуховодом и точкой забора воздуха.
  • На конце вентиляционной системы рекомендуется смонтировать ещё одно устройство.
  • Установить на вентиляцию дополнительный перекидной клапан для подстраховки работы основного механизма.

Обратные клапаны требуют периодического очищения от прилипшей пыли и сальных отложений. В связи с этим установка регулирующих механизмов должна происходить в точках с максимально удобным доступом.

Очерёдность монтажа:

  • Выполнить в стене отверстие, диаметр которого немного превышает ширину пропускного цилиндра. Длина клапана зависит от сечения несущей стены – от 40 до 100 см.
  • Не обязательно размещать клапан чётко горизонтально, он может быть чуть наклонен во внешнюю сторону. Предварительно его лучше обернуть в тепло— и шумозащитные оболочки.
  • Просверлить отверстия под крепежи.
  • Установить внутрь воздуховода шумоизоляцию.
  • Вставить в отверстие трубу.
  • Заполнить щели строительной пеной.
  • Закрыть внешнюю сторону козырьком (широкой стороной вниз).

В случае необходимости поочерёдной работы принудительной и естественной вентиляции, прибегают к одному из двух решений:

  • Установке тройника возле решётки и клапана на отвод естественной вентиляции.
  • Закреплению специальной решётки с двумя отверстиями.

Заключение

Таким образом, клапаны для вентиляции в квартире – это вспомогательные, но очень удобные механизмы для улучшения микроклимата в помещении. Их установка позволяет обеспечить качественное функционирование всей системы, исключить обратное движение воздушного потока, блокировать поступление неприятных ароматов.

герметический, стеновой, электрический, воздушный, обратный, для стен, канализации, бани, видео-инструкция по монтажу своими руками, фото и цена

Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

  • Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
  • Регулирует подачу воздуха и режимы работы вентиляции.
  • Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
  • Обеспечивает баланс между приточным и вытяжным потоком воздуха.
  • Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

  • Круглыми;
  • Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

  • Труба – длина немного больше толщины стены.
  • Наружная решетка – задерживает крупный мусор.
  • Шумоизоляционный материал – располагается внутри трубы.
  • Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
  • Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
  • Переключатель – предназначен для управления подвижным элементом.
  • Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

  • Простота монтажа;
  • Внешний вид устройства не портит дизайн интерьера;
  • Удобство эксплуатации;
  • Эффективность;
  • Возможность установки своими руками даже после выполнения отделки помещения.

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

КИВ 125

Примером таких моделей являются:

  • КПВ 125;
  • КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

  • Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
  • Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
  • Фланец – предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

Дальнейшая же инструкция по монтажу выглядит следующим образом:

  • В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
  • После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
  • После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.
  • Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.

На фото – решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

  • На кухне;
  • В туалете;
  • В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

Обратный клапан на вентиляцию: какой выбрать конструкцию

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:

  • вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
  • система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых,  разными по форме исполнения:

  • круглые;
  • квадратные;
  • прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

  • металлические;
  • пластиковые;
  • комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

  • с односторонним креплением;

  • со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Воздушный клапан для вентиляции (заслонка вентиляционная)

В последнее время, после того как в домах стали устанавливать пластиковые окна и двери, произошло существенное нарушение циркуляции воздуха.

Установка системы вентиляции – важный этап в создании благоприятного микроклимата.

Воздушный клапан для вентиляции позволяет решить ряд проблем воздухообмена. Его установка позволит избавиться от обратной тяги, а также увеличит КПД всей системы.

Что такое воздушный клапан

Вентиляция дома – важная часть систем, отвечающих за обеспечение благоприятного микроклимата в здании.

Целый комплекс устройств и механизмов объединяют в единый блок, основная цель которого — обеспечить подачу свежего воздуха и максимально эффективно отвести отработанный, исключив его возврат в помещение.

Воздушная заслонка для вентиляции относится к воздухорегулирующим устройствам. Их основное назначение — управление воздушным потоком.

Также их часто используют для регулировки и настройки вентиляционного оборудования.

Устройство и принцип работы вентиляционного клапана

Схема работы воздушного клапана

Воздушные клапаны для вентиляции обладают довольно простой конструкцией. Они состоят из рамки, которая по форме соответствует отверстию канала. На рамке закреплена одна или несколько лопастей.

Крепление осуществляется с помощью поворотной оси, что дает возможность беспрепятственно поворачивать лопасти от состояния максимально открытого отверстия до его полного перекрывания.

Один конец оси выведен наружу, где установлена управляющая рукоять. Это дает легкий доступ и возможность в любой момент установить лопасти в желаемое положение.

В некоторых моделях реализовано электрическое или пневматическое управление устройством.

Сам клапан или встраивается в вентиляционный канал или же размещается на выходе в виде накладной решетки.

Соединения могут быть:

  • фланцевые;
  • бандажные;
  • ниппельные.

Вращение лопастей осуществляется в пределах 90 градусов. В большем угле поворота нет смысла, так как именно при этом значении осуществляется максимальное открытие просвета трубы (лопасти расположены параллельно потоку воздуха).

В случае если конструкцией предусмотрено несколько лопастей, то и поворотных осей также несколько.  Все они соединяются общей тягой, и для управления устройством выводится также одна рукоять.

Одно из основных назначений такой заслонки – предотвращение возникновения обратной тяги. В этом случае заслонки могут подниматься и перекрывать ток воздуха, если он дует не в том направлении.

Если движения воздуха нет, или он движется в правильном направлении, то лопасти под собственным весом (иногда под действием специальных пружин) опускаются.

Такая конструкция особенно эффективна, когда установлена в отверстие для естественной вентиляции. Это позволяет направлять поток только в помещение, обеспечивая постоянное поступление свежего воздуха.

В зависимости от конструкции, заслонки могут иметь всего два положения (открыто и закрыто) или же возможна плавная регулировка размера пропускного отверстия.

Сфера применения

На сегодняшний день воздушные заслонки применяются для организации полноценного воздухообмена. Кроме этого, они позволяют управлять потоками всех известных невзрывоопасных газовоздушных смесей.

При этом не рекомендуется применять заслонку вентиляционную в условиях агрессивной среды.

При этом следует учесть, что заслонка вентиляционная эффективно работает, если в воздухе низкое содержание пыли и прочих твердых частиц. За стандарт принята величина в 100 мг/м3.

Температура окружающей среды, при которой вентиляционный клапан способен успешно функционировать, не должна превышать 800 °С.

Заслонки широко применяются как при монтаже вентиляционной системы, так и в случае установки системы кондиционирования, а также в случае подогрева подаваемого воздуха.

Воздушные клапаны и заслонки:

  • позволяют управлять потоками газа;
  • в случае остановки всей воздухообменной системы полностью перекрывают поступление воздуха;
  • применяются при наладке оборудования;
  • используются для регулировки работы всей вентиляционной системы.

Воздушные клапаны позволяют не только снизить скорость движения воздуха по трубам, но и полностью прекратить его. С их помощью можно управлять и объемом подаваемого воздуха.

Не следует забывать и про естественную вентиляцию. В квартирах, где воздухообмен обустроен по такому принципу, воздушный клапан монтируется в стены между помещениями.

Их рекомендовано устанавливать в непосредственной близости от дверных проемов, а также в приточных воздуховодах. Такая конструкция позволяет обеспечить правильный воздухообмен.

Виды воздушных клапанов для вентиляции

Некоторые виды вентиляционных клапанов

Существует несколько классификаций, по которым подразделяются заслонки для вентиляции:

  • по назначению;
  • по форме;
  • по функциям;
  • по способу управления.

В делении по назначению принято выделять следующие группы устройств:

Воздушные клапаны. Их основное назначение – регулировка подачи газа. Их используют при работе с негорючими газами, дымами и взвесями. Температура перемещаемого потока не должна превышать 80 °С.

Максимально допустимое давление — 1500 Па. Область применения: склады, квартиры, овощехранилища и прочее.

Противопожарные клапаны. Выпускаются 2 модели клапанов: дымовые и огнезадерживающие.

Взрывозащитные. Особая разновидность противопожарных заслонок. Конструкция выполнена таким образом, чтобы исключить прохождение через нее искры.

Унифицированные. Самый распространенный тип. Применяют в системах кондиционирования и воздушного отопления. Нашли применение как в быту, так и в промышленности.

По форме можно выделить устройства:

  1. круглые;
  2. прямоугольные;
  3. квадратные.

По принципу монтажа выделяют встраиваемые и накладные модели.

Устройства могут различаться по типу привода:

Оснащенные ручным приводом. Они имеют маркировку «Р». На выведенном конце оси расположена или рукоять, или специальный профильный наконечник (в этом случае поворот осуществляется с помощью специального ключа).

Оснащенные электроприводом.  В этом случае наносится маркировка «Э». управление осуществляется посредством сервопривода, находящегося на корпусе клапана. Чаще всего устанавливается в вентиляционные каналы и шахты увеличенного диаметра.

Оснащенные пневматическим приводом. На корпус устройства наносится маркировка «П». От моделей, оснащенных электроприводом, отличаются только самим устройством привода.

Важно упомянуть классификацию, связанную с функциями, выполняемыми клапанами:

  • обратный клапан;
  • аварийное устройство;
  • нормально открытые;
  • нормально закрытые;
  • подпружиненные;
  • вытяжного типа;
  • прочие модели.

Управление клапаном может быть как ручным, так и автоматическим или с помощью пульта управления.

Советы по выбору

Перед тем как купить ту или иную модель, необходимо определиться с тем, для чего конкретно нужна заслонка для вентиляции, где она будет монтироваться и какие функции она должна выполнять.

В первую очередь следует обратить внимание на следующие критерии:

  • Тип вентиляции. Например, в случае естественного воздухообмена со слабым потоком воздуха может быть более рациональным установить вытяжной вентилятор и уже дополнительно к нему подобрать обратный клапан.
  • Конструктивные особенности вентиляции. Так, для канала с квадратным сечением, заслонку рекомендовано брать также квадратную.
  • Размер устройства зависит от габаритов вентиляционного короба. Для частных домов чаще всего подходят устройства с сечением 10 см.
  • Условия окружающей среды. Особенно важно учесть температуры вне помещения. Некоторые модели не приспособлены для работы при морозе.
  • Наличие или отсутствие вентилятора. При установке клапана в систему принудительной вентиляции параметры устройств соответствовать друг другу. Сила потока, которую создает вентилятор, должна быть достаточной для открытия створок клапана.
  • Материал, из которого изготовлена заслонка, должен соответствовать материалу воздуховода.

Правильно подобранный клапан улучшит воздухообмен в помещении, а срок его эксплуатации будет максимально долгим.

Как правильно установить своими руками

Для того чтобы правильно провести монтаж вентиляционного воздушного клапана своими руками, требуется выполнить ряд действий:

  1. Изучить схему вентиляционной системы и выбрать место для установки клапана.
  2. Осмотреть место предполагаемого монтажа вентиляционного клапана.
  3. Отключить вытяжку от сети и при необходимости демонтировать.
  4. В воздуховод установить клапан и разметить места его крепления.
  5. Подготовить место для крепления, при необходимости вставить дюбеля.
  6. Установить устройство, надежно закрепив.
  7. Заделать щели с помощью силикона. Отсутствие герметичности в швах значительно ухудшит воздухообмен.
  8. Установить все остальные элементы вентиляции.

Существуют модели, которые можно устанавливать перед вытяжным вентилятором. Это накладные модели, они намного проще монтируются.

Решетка с устройством устанавливается на входе или выходе вентиляционного канала. Для ее крепления можно использовать жидкие гвозди или саморезы.

На выходе из вентканала часто устанавливают одностворчатый гравитационный клапан или же двустворчатый пружинный. При этом важно, чтобы был установлен мощный вентилятор.

Настройки и особенности регулирования

Недостаточно просто установить вентиляционную систему и смонтировать в нужных местах вентиляционные заслонки. Для корректной работы и максимально эффективного воздухообмена требуется дополнительная настройка всей системы.

Причем корректирующие действия могут потребоваться на всех ее участках с учетом требуемых объемов перемещаемого воздуха.

Для такой наладки требуются специальные знания и навыки, поэтому самостоятельно это трудно. Скорее всего, потребуется помощь специалиста.

Для настройки системы следует придерживаться следующей инструкции:

  • Производительность вентилятора и полное давление в системе должны соответствовать проектным.
  • С помощью специальных регулирующих устройств проводится настройка тех ответвлений, что находятся в максимальной близости от вентилятора. Их производительность должна быть такой же, как и в проекте. Этот достигается с помощью метода плавного закрытия заслонок.
  • Избыточный поток поступающего воздуха передается на более отдаленные участки, обеспечивая требуемое давление и там. Если нет специальных устройств для регулировки, допустимо устанавливать металлические заслонки.
  • Регулировка считается завершенной, когда во всех участках системы устанавливается давление, равное проектному. Допускается отклонение не более 10 %.

Правильно отрегулированная система даст максимальный КПД и обеспечит наиболее эффективное воздухоснабжение всех помещений.

В заключение

Вентиляционная заслонка – важный элемент всей цепи вентиляционной системы. С ее помощью можно решить такие задачи, как устранение обратной тяги, регулировка всей системы, закрытие неиспользуемых участков и многие другие.

Несмотря на то что само устройство установить не очень сложно, его правильная эксплуатация требует определенных знаний.

Разработку схемы монтажа и регулировку следует доверить специалисту.

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные - Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

  • Материал (пластик, оцинкованная сталь).
  • Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.
  • Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.
  • Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.
  • Конструкция (лепестковый, гравитационный).
  • Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

    Гравитационный клапан

    Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

    Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

    Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

    Качественные гравитационные клапаны на выгодных условиях

    В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

    Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

    вытяжка на кухне и монтаж

    Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

    Что такое обратный клапан и его назначение в вентиляции?

    Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

    В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

    С обратной тягой нужно бороться по следующим причинам:

    • поступление неприятных запахов из помещений соседей;
    • поступающий холодный воздух может уменьшать температуру в помещении;
    • воздушные массы гасят котел;
    • продукты горения по дымовой трубе могут попадать обратно в комнату.
    Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
    Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

    Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

    Устройство и принцип работы

    Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

    Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

    Виды обратных клапанов

    По способу открывания все клапанные механизмы делятся на следующие виды:

    1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
    2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
    3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
    Гравитационный одностворчатый

    Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

    Рекомендуем к прочтению:

    При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

    Есть два варианта одностворчатых гравитационных клапанов:

    • ось фиксации створки смещается относительно центральной оси канала;
    • снаружи или внутри прибора устанавливается специальный противовес.

    Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

    Пружинный двухстворчатый

    Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

    Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

    Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
    Мембранный

    В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

    При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

    Многостворчатый

    Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

    Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

    Рекомендуем к прочтению:

    Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

    Где устанавливается обратный клапан?

    Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

    При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

    1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
    2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

    Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

    Установка в общей вентиляции

    Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

    В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

    Установка в кухонной вытяжке

    Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

    Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

    Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

    Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

    Gravity - Сообщество разработчиков клапанов

    Gravity в Source измеряется в единицах в секунду 2 . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

    Функции C ++

    VP Физика
    void physenv-> SetGravity (Vector & gravityVector)
    Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.
    void IPhysicsObject :: EnableGravity (bool enable)
    Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.
    Сделать: Есть ли способ установить множитель силы тяжести?
    QPhysics
    void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)
    Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).
    void CGameMovement :: AddGravity ()
    То же, что и выше, но для плееров.
    void CBaseEntity :: SetGravity (плавающая гравитация)
    Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

    См. Также

    .

    100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

    Односторонний клапан дегазации - их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

    В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

    с фильтром

    Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

    Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

    Для 250 г или 1/2 фунта есть 2 размера:

    Больше цветов

    Без застежки-молнии

    Использование

    Прочие

    .

    Обратный клапан на вентиляцию - 120 фото изготовления и монтажа

    Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

    Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

    Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

    Типы затворов на вентиляционном клапане

    Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

    Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

    Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

    Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

    Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

    Составные элементы обратного клапана

    Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

    Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

    Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

    Бюджетный вариант вытяжного клапана

    Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

    Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

    Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

    Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

    Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

    Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

    Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

    Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

    Фото обратного клапана на вентиляцию






    Также рекомендуем посетить:

    Ваш путеводитель по вентиляционным воздушным клапанам

    Воздушные клапаны - важная часть любой системы механической вентиляции. Они используются в помещениях, где воздуховоды соединяются с потолком или стенами, чтобы воздух мог должным образом вытягиваться или подаваться.

    Воздушные клапаны регулируются, и их необходимо настроить при вводе в эксплуатацию для достижения правильного расхода воздуха. Чтобы отрегулировать клапаны, вы просто поворачиваете центральный диск внутрь или наружу, чтобы обеспечить больший или меньший поток воздуха, или вставляете регулирующую заслонку.

    Размещение воздушного клапана

    Клапаны

    предназначены для установки в круглые трубы или камеры статического давления через потолки или стены. По крайней мере, один приточный или вытяжной клапан должен быть размещен в каждой комнате вашего дома, из которой вы хотите удалять или подавать воздух. Их необходимо размещать вдали от плит, других вытяжных вентиляторов и вытяжек.

    Клапаны

    ненавязчивы, и для их модернизации доступны дизайнерские варианты. Все наши комплектные системы поставляются со стандартными металлическими воздушными клапанами или воздушными клапанами Airflex премиум-класса, после чего вы можете добавить огнестойкие клапаны или наш архитектурный ассортимент воздушных клапанов Airy или Starline.

    Если вам нужен определенный цвет, мы можем это сделать! Просто предоставьте нам цветовой код RAL, и мы сможем добавить ваш индивидуальный цвет, чтобы ваш клапан гармонировал с выбранной вами комнатой.

    Сколько требуется клапанов и точек?

    Требуемое количество очков добычи и снабжения зависит от количества комнат в вашем доме. Это также может зависеть от того, насколько большие помещения и сколько в них может быть влажности. В больших и более влажных помещениях вам могут потребоваться дополнительные баллы из-за потребности в потоке воздуха.Каждая точка - это один клапан.

    Обычно мы рекомендуем, чтобы в помещении площадью 50 м2 или больше потребовались два воздушных клапана для обеспечения бесшумной системы.

    Извлечение и поставка

    В зависимости от помещения он решит, нужна ли вам выписка или припасы. Если у вас есть дизайн, сделанный нами, все будет четко обозначено, так как наша команда точно укажет, что потребуется для каждой комнаты.

    Помещения, требующие вытяжных точек:
    - Ванные комнаты
    - Душевые
    - Кухни
    - Коммунальные услуги
    - Ванные комнаты
    - Влажные помещения
    - И другие помещения, требующие повышенной влажности

    Помещения, требующие точек снабжения:
    - Жилая площадь
    - Спальня
    - Любая жилая комната

    В таких помещениях, как тренажерные залы, кинотеатры и т. Д., Могут потребоваться как вытяжные, так и приточные точки для обеспечения наилучшего воздушного потока.

    Для балансировки вашей системы вам могут потребоваться точки в вестибюлях и холлах. Также важно помнить, что системы должны быть введены в эксплуатацию, это обеспечит правильную скорость воздушного потока в вашей системе и позволит вашей системе работать с максимальной эффективностью. Ваш установщик сможет ввести вашу систему в эксплуатацию для вас, или вы можете сделать это самостоятельно, взяв напрокат расходомер воздуха, , свяжитесь с нами для получения дополнительной информации, если требуется.

    Мы предоставим вам подходящие клапаны и отметим, поставляются они или извлекаются.Некоторые клапаны универсальны и могут использоваться как вытяжные, так и приточные, в зависимости от того, что требуется.

    Ассортимент клапанов

    Здесь, в BPC, мы предлагаем широкий ассортимент вентиляционных клапанов, подходящих как для бытового, так и для коммерческого применения. Доступны клапаны разных размеров для различных систем воздуховодов.

    Стандартные воздушные клапаны

    Стандартные клапаны доступны как для вытяжки, так и для подачи. Вы можете выбирать между стандартными клапанами из ПВХ и металла.Эти клапаны имеют порошковое покрытие и поставляются в комплекте с потолочным хомутом.

    Противопожарные воздушные клапаны Металлические противопожарные клапаны содержат встроенный вспучивающийся материал, который автоматически закрывается, когда температура достигает 72 °, и изолирует канал от проникновения огня и дыма.

    Клапаны

    с классом огнестойкости прошли испытания на огнестойкость в соответствии с BS EN 1365-2: 1999 и имеют предел огнестойкости 60 минут. Поставляется в комплекте с фиксирующим корпусом с предварительно просверленными отверстиями для установки.

    Клапан Эйри

    Клапаны

    Airy обеспечивают акустические характеристики и имеют дискретный набор лицевых панелей. Они универсальны и поэтому подходят как для приточного, так и для вытяжного воздуха. Существует ряд доступных сменных лицевых панелей, включая круглые, квадратные, дугообразные, прямоугольные и эллиптические. Они доступны в белом цвете, квадратная версия также доступна в металле или с необработанной отделкой, которую можно оклеить обоями, покрасить или создать собственный дизайн, чтобы он полностью соответствовал декору вашей комнаты.

    Серия архитектурных грилей Starline

    Архитектурная решетка Starline - это серия профессиональных воздушных решеток, подходящих для домов, требующих ненавязчивого дизайнерского решения по сравнению с обычными воздушными клапанами. Решетки дизайна Starline стильны, просты в установке и могут использоваться как для вытяжки, так и для приточной вентиляции. Решетки Starline подходят как для вытяжных, так и для приточных точек, они также гигиеничны благодаря встроенному держателю фильтра.

    Установка и обслуживание

    Клапаны

    легко установить как часть вашей вентиляционной системы. С каждой системой вентиляции, купленной у нас, вы получите от нас руководство по воздуховодам MVHR, а также у нас есть ряд видео по установке, которые вы можете просмотреть и посмотреть на нашем канале на YouTube.

    Для ухода за клапанами вентиляции мы рекомендуем протирать их, чтобы удалить пыль, которая может на них осесть.

    Чтобы узнать больше о наших клапанах, щелкните каждое изображение, чтобы перейти на страницу продукта. В качестве альтернативы вы можете связаться с нами по телефону 028 282 75150, чтобы узнать больше о вентиляции в вашей собственности или о вариантах модернизации.

    Клапаны приточного и вытяжного воздуха

    На этом веб-сайте используются такие технологии, как файлы cookie и измерения охвата (таргетинг и отслеживание) (услуги). Это означает, что личная информация, такая как IP-адрес и информация о браузере, обрабатывается для постоянного улучшения нашего веб-сайта, а также для отображения вам настраиваемого контента, который соответствует вашим индивидуальным интересам. Конечно, вы можете повлиять на использование этой информации с помощью выбранных вами настроек.Выбранные вами настройки сохраняются в необходимом файле cookie выбора. За исключением упомянутого выше файла cookie выбора, технически несущественные файлы cookie и измерения охвата используются только в том случае, если вы заранее дадите разрешение, нажав «ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ». Подробную информацию и варианты настройки вашего согласия можно найти в разделе Параметры защиты данных.

    Здесь вы можете выбрать различные категории услуг или файлов cookie.Установив соответствующий флажок «Статистика и аналитика» и подтвердив «Сохранить настройки», вы можете дать свое информированное согласие на использование файлов cookie в целях настройки. В нижней части веб-сайта в разделе «Настройки защиты данных» вы можете в любое время изменить или отозвать свое согласие и настройки для отдельных служб, что вступит в силу в будущем.

    Необходимые файлы cookie абсолютно необходимы для работы веб-сайта.Без этих файлов cookie веб-сайт не работал бы должным образом.

    Эти файлы cookie и службы собирают и обрабатывают данные для статистики и аналитики и, таким образом, обеспечивают дальнейшее улучшение этого веб-сайта для пользователей. Для этого используются Google Analytics и Google Adwords Conversion. Вы найдете подробное описание такого использования в нашей Политике конфиденциальности.

    Сохранить настройки ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ Настройки защиты данных

    Клапаны респираторной системы и вентиляции | Энфилд


    ОСНОВНОЙ ПРОИЗВОДИТЕЛЬ ДЛЯ РЕАГИРОВАНИЯ COVID 19

    КЛАПАНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ В МЕДИЦИНСКИХ ИЗДЕЛИЯХ В БОЛЬНИЦАХ И НА ТРАНСПОРТЕ СЛУЧАЙНОЙ ПОМОЩИ:


    Enfield Technologies производит специализированные клапаны и электронику для устройств медицинского обслуживания, производства и упаковки пищевых продуктов, оборудования для фармацевтического производства и оборудования для логистических предприятий.В ответ на COVID-19 в течение 3 месяцев Enfield увеличила производство до 20-кратного годового объема первичных дыхательных клапанов, используемых в аппаратах искусственной вентиляции легких, и компонентов оборудования для производства вакцин. Enfield прилагает все усилия, чтобы помочь своим клиентам, производителям медицинского оборудования, преодолеть нехватку этих важнейших компонентов.

    СЕРВОПРОПОРЦИОНАЛЬНЫЕ КЛАПАНЫ RCV 2/2

    ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ, ЭКОНОМИЯ ДЕНЕГ

    Клапан RCV представляет собой пропорциональный сервоклапан низкого давления (менее 2 фунтов на кв. Дюйм) с высоким расходом (100 л / мин), который обеспечивает точное управление потоком, обеспечивая позиционирование тарельчатого клапана с точностью до ± 0.5% от полной стоимости проезда.

    Доступен либо с аналоговой (0… 5 В постоянного тока или 0… 10 В постоянного тока), либо с интерфейсом SPI, что обеспечивает быстрые и точные команды и обновления состояния между клапаном и микропроцессором.

    ПРОПОРЦИОНАЛЬНЫЕ КЛАПАНЫ PFV 2/2

    ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ И СОВМЕСТИМОСТЬ МАТЕРИАЛОВ

    Пропорциональные электромагнитные клапаны 2/2 для жидкости и газа

    PFV упрощают проектирование и изготовление медицинского, медико-биологического, полупроводникового и другого оборудования OEM.Клапаны PFV имеют смачиваемый канал из нержавеющей стали серий 300 и 400, а также варианты уплотнений из FKM, FKM (сертифицировано NSF), EPDM и FFKM.

    Пропорциональные электромагнитные клапаны PFV пропускают не только воздух и воду, но и самые сложные среды. Доступны семь доступных размеров отверстий от Ø0,12 мм (от 0 до 30 мл / мин для жидкости и от 0 до 1,3 л / мин для газа) до Ø1,75 мм (от 0 до 2,5 л / мин для жидкости и от 0 до 140 л / мин для газа).

    Клапаны и приводы | Продукты для управления вентиляцией, Швеция, AB

    Зональные клапаны серии VZ и приводы серии AZ

    Зональные клапаны серии VZ и приводы серии AZ
    для применения в горячих и холодных установках.

    Клапаны

    • 2-ходовой, 3-ходовой и 3-ходовой с 4 портами
    • Размеры DN15 и DN20 (1/2 "и 3/4")
    • Значения Kvs от 0,25 до 6,0
    • Длина хода 2,5 мм

    Приводы

    • Управляющее усилие 140 Н
    • Управляющие сигналы
      Вкл. / Выкл., ШИМ (импульсный с модуляцией) или 0-10 В постоянного тока
    • Длина хода 2,5 мм

    Подробнее о зонных клапанах серии VZ и приводах серии AZ


    Клапаны фанкойлов (зонные клапаны) Серия ВЖ

    Клапаны фанкойла ВЖ (зонные клапаны) вместе с приводом фанкойла используются в качестве управляющего устройства.

    Для постоянного контроля холодной и теплой воды или воздуха в качестве смесительного или отводного клапана.

    Подробнее о клапанах для фанкойлов (зонные клапаны) Серия ВЖ


    Термоэлектрические приводы клапанов и переходники клапанов


    для клапанов различных марок

    Приводы серии A Привод для фанкойлов представляет собой термоэлектрический привод для открытия и закрытия клапанов и используется в системах отопления, вентиляции и кондиционирования воздуха.

    • Управляющие сигналы:
      вкл / выкл или широтно-импульсная модуляция (ШИМ)
    • Источник питания: версии 24 В перем. / Пост. Тока или 230 В перем. Тока
    • Нормально закрытые и нормально открытые версии
    • Длина хода 4.0 мм и 5,0 мм (в зависимости от типа)
    • Концепция переходника клапана, доступно
      различных переходников для различных марок клапанов на рынке
    • Приводы серии A и переходники клапанов могут использоваться на новых и существующих клапанах

    Подробнее о
    Термоэлектрические приводы клапанов и переходники клапанов для клапанов различных марок


    Термоэлектрические приводы клапанов с пропорциональным управляющим сигналом и переходники клапанов для клапанов различных марок

    Приводы серии A Привод для фанкойлов представляет собой термоэлектрический привод для открытия и закрытия клапанов и используется в системах отопления, вентиляции и кондиционирования воздуха.

    • Управляющие сигналы:
      Допустимое значение 0-10 В постоянного тока, 2-10 В постоянного тока, 10-0 В постоянного тока
    • Источник питания: 24 В переменного тока или 24 В постоянного тока
    • Нормально закрытые и нормально открытые версии
    • Длина хода 4,0 мм и 5,0 мм (в зависимости от типа)
    • Концепция переходника клапана, доступно
      различных переходников для различных марок клапанов на рынке
    • Приводы и переходники клапанов серии
    • APR / APV могут использоваться на новых и существующих клапанах

    Подробнее о
    Термоэлектрические приводы клапанов с пропорциональным управляющим сигналом и переходники клапанов для клапанов различных марок


    Привод фанкойла


    с управляющим сигналом 0-10 В постоянного тока
    AZM 010N

    Для контроллеров с постоянным выходным напряжением 0-10 В постоянного тока.

    Привод фанкойла AZM 010N на клапане фанкойла серии VZH с байонетным кольцом M30 × 1,5 и байонетной гайкой

    Подробнее о приводе фанкойлов с управляющим сигналом 0-10 В постоянного тока AZM 010N


    Использование речевого клапана при механической вентиляции: больше, чем просто для общения и глотания

    Гейл М. Саддерт, RRT

    Об авторе
    Гейл М. Саддерт
    BS, RRT-NPS

    RRT
    Клинический специалист
    Passy-Muir, Inc.

    Неспособность общаться в периоды искусственной вентиляции легких (МВ) может усиливать психоэмоциональный дистресс (Egbers, Bultsma, Middlekamp, ​​& Beoerma, 2014) и связана с депрессией и посттравматическим стрессовым расстройством (Freeman -Sanderson, Togher, Elkins & Фиппс, 2016). Клапаны одностороннего разговора могут использоваться для восстановления речевого общения для пациентов, которым требуется МК. Клапан Passy Muir ® - единственный клапан с закрытым смещением, который можно использовать во время MV.Клапан Пасси Мьюира открывается во время вдоха и закрывается по окончании вдоха, перенаправляя выдох через голосовые связки наружу через рот и нос, что обеспечивает вербальное общение. Восстановление воздушного потока, чувствительности и положительного давления в дыхательных путях в воздушно-пищеварительном тракте возвращает верхние дыхательные пути к более нормальному физиологическому состоянию, а также может иметь другие клинические преимущества для пациента, которому требуется трахеостомия и МК.

    Обычно откладывают вмешательство логопедов и использование речевых клапанов в отделениях интенсивной терапии у пациентов, которым требуется искусственная вентиляция легких, исходя из того, что пациенты «слишком больны».«Литература предполагает, что такой невмешательский подход может принести больше вреда, чем пользы, и раннее вмешательство может минимизировать или потенциально обратить вспять воздействие (Burkhead, 2011). Команде речевого патолога (SLP) и практикующего респираторного врача (RCP) предоставляется уникальная возможность совместно лечить пациентов, которым требуется трахеостомия и МК, чтобы обеспечить не только способ общения, но и способ восстановить воздушный поток и задействовать голосовая щель и восстанавливает положительное давление в пищеварительном тракте. Эта терапия может улучшить отлучение от груди и реабилитацию, включая более безопасное глотание для уменьшения аспирации (Amathieu et al., 2012; Rodrigues et al., 2015), улучшают глотание и кашель (Pitts, et al., 2009), уменьшают респираторные инфекции (Carmona, Díaz, Alonso, Guarasa, Martínez, & López, 2015), способствуют рекрутированию альвеол (Sutt, Cornwell, Mullany, Kinneally & Fraser, 2015) и активизировать усилия по ранней мобилизации (Massery, 2014).

    За некоторыми исключениями, пациенты, которым требуется трахеотомия, ранее были интубированы. Наличие эндотрахеальной трубки, инфекция, лекарства, неподвижность, атрофия неиспользования и сопутствующие заболевания часто приводят к приобретенной мышечной слабости в ОИТ.Слабость мышц является фактором дисфагии и связана с повышенным риском симптоматической аспирации, что приводит к значительной заболеваемости и смертности у пациентов в отделении интенсивной терапии (Mirzakhani et al., 2013). Отсутствие воздушного потока в верхних дыхательных путях во время эндотрахеальной интубации сохраняется после того, как трахеостомическая трубка помещается с надутой манжетой, и может привести к сенсорным изменениям слизистой оболочки ротоглотки и гортани, способствующим дисфагии (Burkhead, 2011). У значительного числа этих пациентов также развивается слабость диафрагмы, что приводит к значительному увеличению продолжительности МК (Supinski & Callahan, 2012).Способность генерировать силу диафрагмы может быть снижена на 32% всего через 5 или 6 дней МВ (Schellekens et al., 2016). Слабость дыхания часто связана с трудностями отлучения от груди и повышенной смертностью. Следовательно, было бы разумно рассматривать тренировку респираторных мышц (RMT) как часть процесса отлучения от груди и реабилитации, наряду с рассмотрением превентивных стратегий для уменьшения или замедления атрофии дыхательных мышц, вызванной неиспользованием (Schellekens et al., 2016). RMT также был связан с улучшением глотания и кашля (Pitts et al., 2009). RMT обычно определяется как метод улучшения функции дыхательных мышц и включает выполнение инспираторных и / или экспираторных маневров против сопротивления. Тем не менее, необходимы дальнейшие исследования для установления эффективности у определенных групп пациентов, и для тренировки респираторных мышц должны быть внедрены специальные протоколы обучения, специфичные для различных групп пациентов. Тренировка дыхательных мышц (IMT), как сообщается, увеличивает выносливость при физической нагрузке, мышечную силу и воспринимаемую одышку у пациентов с ХОБЛ (Geddes, O'Brien, Reid, Brooks & Crowe, 2008), а тренировка выдыхательных мышц (EMT) связана для снижения восприятия одышки у пациентов с ХОБЛ во время упражнений и улучшения безопасности при кашле и глотании (Laciuga, Rosenbek, Davenport, & Sapienza, 2014).

    В то время как пациенты с трахеостомией и МК участвуют в процессе отлучения от груди и реабилитации, их потребности в общении также должны быть удовлетворены. Клиницисты согласятся, что пациенты могут использовать разные методы вербального общения в разное время во время болезни, и следует изучить любые и все методы озвучивания. Тем не менее, хотя некоторые методы искусственной вентиляции легких действительно помогают пациенту говорить и общаться (McGrath, Lynch, Wilson, Nicholson & Wallace, 2016; Hoit, Banzett, Lohmeier, Hixon, & Brown, 2003), они мало что делают. для восстановления физиологии верхних дыхательных путей до более нормального состояния.

    Некоторые предположили, что частичное сдутие манжеты во время МК является предпочтительным средством для выполнения речи; однако, хотя это может быть полезно для избранной группы пациентов, которые не могут справиться с полным выпуском воздуха из манжеты, это может быть не лучшим способом восстановить физиологию верхних дыхательных путей. Хойт и др. (2003) предположили, что комбинация увеличения времени вдоха и увеличения ПДКВ, достигающего 15 см вод. Ст. 2 O у некоторых субъектов, дает качество голоса, идентичное использованию речевого клапана.Автор также заявил, что «высокое ПДКВ является более безопасной альтернативой, чем односторонний речевой клапан» (Hoit et al., 2003). Однако более вероятно, что испытуемые произносили речь с высокой пропускной способностью. Слабым пациентам может быть трудно управлять сильным потоком вдоха, а также повышенным ПДКВ, что приводит к усилению дыхательной работы и / или накоплению вдоха. Следует отметить, что у авторов не было результатов в рамках исследования, подтверждающих утверждение о повышении безопасности этого метода. Кроме того, ободряющая речь, когда аппарат ИВЛ делает вдох, не является естественной речью, поскольку естественное голосование происходит во время цикла выдоха.

    McGrath, Lynch, Wilson, Nicholson и Wallace (2016) предложили альтернативный метод коммуникации с помощью вентилятора с использованием трахеостомической трубки с подсвязочным отверстием для отсасывания. Порт используется для подачи небольшого потока газа над манжетой, которая может быть накачана или частично спущена. Сообщенные ограничения этого метода включают ограниченное качество голоса, возможное повреждение гортани с повышенным потоком, утечку газа через стому и доставку сухого газа, вызывающую высыхание слизистой оболочки и гипераддукцию голосовых складок (McGrath et al., 2016). Хотя у этого метода есть свои недостатки, он может быть хорошей альтернативой для пациента интенсивной терапии, который слишком болен или не может справиться с дефляцией манжеты даже в течение коротких периодов времени. Однако еще одно соображение заключается в том, что это специализированная трахея, и может потребоваться замена трахеи пациенту.

    В то время как методы лечения, такие как RMT, помогают улучшить кашель, глотание и силу туловища, такие задачи, как ходьба, равновесие и упражнения, требуют задействования голосовой щели и потока воздуха в верхние дыхательные пути (Massery, 2014).Нормализация голоса также требует задействования голосовой щели и воздушного потока через верхние дыхательные пути. Чтобы добиться этого зацепления, манжета должна быть полностью спущена, а на трахеостомической трубке должен быть установлен герметичный говорящий клапан, чтобы 100% выдоха проходило через голосовую щель, верхние дыхательные пути, рот и нос. Также важно понимать, как поддерживать адекватную вентиляцию при спущенной манжете трахеостомической трубки. Тщательная оценка верхних дыхательных путей, чтобы гарантировать проходимость верхних дыхательных путей, должна быть выполнена перед использованием герметичного речевого клапана.Некоторые практикующие врачи могут не решаться пытаться управлять МК в состоянии сдувания манжеты, опасаясь, что адекватная вентиляция не может быть сохранена. В исследовании, проведенном на пациентах с нервно-мышечными заболеваниями, которые не могут отлучаться от аппарата искусственной вентиляции легких, Бах сообщил, что 91 из 104 пациентов получили адекватную вентиляцию легких с помощью спущенной манжеты или трахеостомических трубок без манжеты (Bach & Alba, 1990).

    Односторонние речевые клапаны давно используются для обеспечения прохождения потока воздуха через верхние дыхательные пути для речи.Клиницисты должны учитывать другие возможные преимущества…

    Наиболее вероятным пациентом, которому удастся справиться с дефляцией манжеты, является тот, кто с медицинской точки зрения стабилен, бодрствует и использует голос. Возможно, целесообразно начинать сеансы выпуска воздуха из манжеты одновременно с отпуском, связанным с седацией (когда седативные препараты не используются). Врач должен понимать, что пациент, который не чувствовал потока воздуха через верхние дыхательные пути в течение нескольких недель или даже дольше, может не достичь полного выпуска воздуха из манжеты за один сеанс.Некоторые настройки аппарата ИВЛ, которые могут сделать выпуск воздуха из манжеты более успешным, включают уменьшение или отключение ПДКВ и / или изменение настроек чувствительности, чтобы аппарат ИВЛ не выполнял автоматический цикл. Sutt, Cornwell, Mullany, Kinneally и Fraser (2016) сообщили об улучшении рекрутирования легких при использовании речевого клапана Passy Muir ® в сочетании с MV с пониженным или обращенным к нулю PEEP. Это улучшение сохранялось в течение некоторого времени даже после удаления одностороннего клапана. Авторы связывают это поддержание с возвращением более нормального сопротивления верхних дыхательных путей, поскольку выдох происходит через гортань и верхние дыхательные пути.На этом этапе оценки очень важно, чтобы SLP и RCP работали в тесном сотрудничестве и применяли стратегии, помогающие пациенту поддерживать адекватную вентиляцию легких. RCP будет управлять сигналами аппарата ИВЛ и контролировать вентиляцию, в то время как SLP может указывать пациенту на вдох во время цикла вдоха аппарата ИВЛ и выполнять маневр выдоха, чтобы запустить вентилятор на выдох при наличии утечки во время выпуска воздуха из манжеты. Эта координация с вентилятором затем переходит в координацию дыхания с голосом на выдохе и может привести к координации дыхания и глотания.Помимо регулировки вентилятора, не следует торопиться с выпуском воздуха из манжеты. Некоторым пациентам требуется больше времени для выполнения этого шага из-за слабости мышц / структур гортани и глотки и снижения чувствительности. У пациента могут наблюдаться кашель, прочистка горла, одышка и другие признаки адаптации - все это является частью процесса обучения координации дыхания с вентилятором и развития чувства нормальной жизни с возвращением потока воздуха через верхнюю часть. дыхательные пути.Кроме того, до и во время этого этапа оценки проходимости дыхательных путей важны тщательный уход за полостью рта и отсасывание по мере необходимости.

    Когда манжета полностью спущена, проходимость дыхательных путей может быть определена путем оценки голоса при выдохе, прослушивания выдоха через верхние дыхательные пути с помощью стетоскопа или путем считывания пикового давления на вдохе (PIP) и / или выдыхаемого объема с помощью вентилятора. Врач может объективно задокументировать адекватную утечку и проходимость верхних дыхательных путей, считывая 40-50-процентное падение PIP и / или уменьшение выдыхаемого дыхательного объема, измеренного вентилятором.Эти измерения предполагают, что трахеостомическая трубка имеет правильный размер, чтобы обеспечить достаточный воздушный поток вокруг трахеостомы и вверх к верхним дыхательным путям. Это также свидетельствует об отсутствии значительной преграды над трахеостомической трубкой. Затем в контур аппарата ИВЛ можно включить герметичный речевой клапан, пока продолжается механическая вентиляция.

    После того, как герметичный клапан был помещен в контур вентилятора, RCP и SLP продолжают работать вместе, чтобы обеспечить синхронизацию между пациентом и вентилятором и адекватную вентиляцию.SLP может предоставлять пациенту сигналы вдоха и выдоха, в то время как RCP контролирует вентиляцию, отслеживая PIP. Следует внимательно следить за PIP, поскольку это показатель адекватной вентиляции, сравнимый с дефляцией воздуха из манжеты, и выдыхаемый воздух не возвращается и не измеряется вентилятором. Может потребоваться увеличить подаваемый объем для достижения PIP перед выпуском воздуха из манжеты и обеспечения адекватной альвеолярной вентиляции; однако этот шаг может не понадобиться, когда пациент станет сильнее. На этом этапе RCP должен управлять настройками сигналов тревоги вентилятора, следуя безопасной практике.Другие стратегии вентиляции также могут использоваться в зависимости от режима вентиляции или марки, включая дыхание с подачей давления с ограничением потока или времени, и рассмотреть вопрос о том, уместно ли использовать компенсацию утечки, предусмотренную конкретным вентилятором.

    По мере того, как аэродинамическая пищеварительная система возвращается в более нормальное состояние с использованием клапана Пасси-Мюира, установленного на линии с МВ, можно начинать терапию, требующую задействования голосовой щели, положительного подглоточного давления и потока воздуха. Как упоминалось ранее, пероральная интубация и уменьшение потока воздуха в дыхательные пути могут привести к снижению чувствительности, помимо атрофии неиспользования и мышечной слабости (Mirzakhani et al., 2013). Могут быть разработаны индивидуальные терапевтические программы, требующие модификации терапии для каждого пациента в зависимости от уровня функции. У некоторых пациентов с множественными сопутствующими заболеваниями прогресс может быть медленным, но его следует продолжать, когда это целесообразно с медицинской точки зрения, чтобы максимально облегчить ухудшение состояния.

    Односторонние речевые клапаны давно используются для обеспечения прохождения потока воздуха через верхние дыхательные пути для речи. Клиницисты должны учитывать другие возможные преимущества для пациента, когда поток воздуха, ощущения и положительное давление восстанавливаются в верхних дыхательных путях как часть стратегии отлучения пациентов, которым требуется МК.Использование клапана Пасси-Мюира во время МК также обеспечивает улучшенный доступ для лечения дисфагии и увеличивает участие в физиотерапии за счет улучшения стабильности туловища и контроля позы, что может привести к улучшению показателей отлучения от груди, сокращению времени МК и сокращению продолжительности пребывания в ОИТ. По данным Grosu et al. (2012), («Трудности прекращения МК встречаются у 20–25% пациентов, получающих МК, при этом ошеломляющие 40% времени, проведенного в отделении интенсивной терапии, посвящены отлучению от МК. Следовательно, методы, ускоряющие процесс отлучения от МК. должен иметь сильное влияние на общую продолжительность MV.Клиницисты должны рассмотреть вопрос об испытаниях сдувания манжеты и речевого клапана на раннем этапе отлучения от груди - не только для повышения качества жизни, позволяя пациенту иметь право голоса, но и для обеспечения преимуществ восстановленной физиологии и потенциального положительного воздействия на отлучение от груди.

    Эта статья взята из выпуска 1 тома 6 журнала Talk Muir Fall 2016. Щелкните здесь, чтобы просмотреть использование речевого клапана при механической вентиляции: больше, чем просто для общения и глотания.


    Ссылки:

      Аматье, Р., Соват, С., Рейно, П., Славов, В., Луис, Д., Динка, А., Туаль, Л., Блок, С., и Доннер, Г. (2012). Влияние давления манжеты на глотательный рефлекс у больных трахеостомией отделений интенсивной терапии. Британский журнал анестезии, 109 (4): 578 - 83. DOI: 10.1093 / bja / aes210

      Бах, Дж. Р. и Альба А. С. (1990). Трахеостомическая вентиляция. Исследование эффективности спущенных манжет и трубок без манжетов. Chest, 97: 679–683.

      Беркхед, Л. (2011). Оценка глотания и зависимость от вентилятора - соображения и современные подходы.Перспективы: SIG 13, 20:18.

      Кармона, А.Ф., Ариас Диас, М., Агилар Алонсо, Э., Масиас Гуараса, И., Мартинес Лопес, П., и Диас Кастелланос, М.А. (2015). Использование речевого клапана для предотвращения респираторных инфекций у пациентов с тяжелой трахеостомией, у которых диагностирована дисфагия, вызванная искусственными дыхательными путями. edisval исследование. Экспериментальная интенсивная терапия, 3 (Дополнение 1): A936.

      Эгберс, П.Х., Бульцма, Р., Мидделькамп, Х., Бурма, Э.С. (2014). Включение речи у пациентов интенсивной терапии во время искусственной вентиляции легких.Intensive Care Med, 40 (7): 1057–1058. DOI: 10.1007 / s00134-014-3315-7

      Фриман-Сандерсон, А.Л., Тогер, Л., Элкинс, М.Р., и Фиппс, П.Р. (2016). Возвращение голоса для пациентов с вентилируемой трахеостомией в отделении интенсивной терапии: рандомизированное контролируемое исследование раннего прицельного вмешательства. Crit Care Med, 44 (6): 1075-81. DOI: 10.1097 / CCM.0000000000001610

      Геддес, Л., О’Брайен, К., Рид, У.Д., Брукс, Д., и Кроу, Дж. (2008). Тренировка дыхательных мышц у взрослых с хронической обструктивной болезнью легких: обновление систематического обзора.Респираторная медицина, 102, 1715-1729.

      Гросу, Х.Р., Ли, Ю.И., Ли, Дж., Иден, Э., Эйкерманн, М., и Роуз, К.М., (2012). Истончение мышц диафрагмы у пациентов с механической вентиляцией легких. СУНДУК, 142 (6) 1455-1460.

      Хойт Дж. Д., Банцетт Р. Б., Ломайер Х. Л., Хиксон Т. Дж. И Браун Р. (2003). Клинические настройки аппарата ИВЛ, улучшающие речь. Сундук, 124: 1512–1521.

      Laciuga H., Rosenbek J.C., Davenport P.W. и Sapienza C.M. (2014). Функциональные результаты, связанные с силовой тренировкой выдыхательных мышц: обзорный обзор.Журнал исследований и разработок в области реабилитации, 51 (4): 535–46.

      Массери, М. (2014). Интервью с экспертом: роль клапана Пасси-Мюра в физиотерапии. Talk Muir (3 февраля 2014 г.): 2-4.

      МакГрат Б., Линч Дж., Уилсон М., Николсон Л. и Уоллес С. (2016). Вокализация над манжетой: новый метод общения у пациентов с трахеостомией, зависимых от вентилятора. Журнал Общества интенсивной терапии, 17 (1): 19-26. DOI: 10.1177 / 1751143715607549

      Мирзахани, Х., Уильямс, Дж., Мелло, Дж., Джозеф, С., Мейер, М.Дж., Ваак, К., Шмидт, У., Келли, Э., и Эйкерманн, М. (2013). Слабость мышц прогнозирует дисфункцию глотки и симптоматическую аспирацию у пациентов, длительно находящихся на ИВЛ. Анестезиология, 119 (2): 389-97. DOI: 10.1097 ALN.0b013e31829373fe

      Питтс, Т., Болсер, Д., Розенбек, Дж., Троче, М., Окун, М.С. и Сапиенца, К. (2009). Влияние силовых тренировок выдыхательных мышц на произвольный кашель и функцию глотания при болезни Паркинсона. Сундук, 135; 1301-1308.DOI: 10.1378

      Родригес, К.А., Мачадо, Ф.Р., Киари, Б.М., Россети, Н.Б., Лорензон, П., и Гонсалвес МИР (2015). Реабилитация глотания у пациентов с трахеостомией с дисфагией на ИВЛ в отделениях интенсивной терапии: технико-экономическое обоснование. Рев Бра Тер Интенсива, 27 (1): 64–71. DOI: 10.5935 / 0103-507X.20150011

      Schellekens, W.M., van Hees, H.W.H., Doorduin, J., Roesthuis, L.H., Scheffer, G.J., van der Hoeven, J.G., and Heunks, L.M.A. (2016). Стратегии оптимизации функции дыхательных мышц у пациентов интенсивной терапии.Реанимационная помощь, 20: 103. DOI: 10.1186 / s13054-016-1280-у Супински, Г. и Каллахан, А. (2013). Слабость диафрагмы у тяжелобольных на ИВЛ. Critical Care, 17: R12.

      Сатт, А., Корнуэлл, П., Маллани, Д., Киннелли, Т., и Фрейзер, Дж. Ф. (2015). Использование трахеостомических речевых клапанов у пациентов с механической вентиляцией легких приводит к улучшению коммуникации и не увеличивает время вентиляции у пациентов кардиоторакального отделения интенсивной терапии. Журнал интенсивной терапии, 30 (3): 491-4.DOI: 10.1016 / j.jcrc.2014


    Пропорциональный клапан с высоким расходом для вентиляторов и наркозных аппаратов

    В современной индустрии медицинского оборудования существует большой спрос на более компактные и изящные конструкции и скорость вывода на рынок новейших революционных продуктов. Инженеры, разрабатывающие респираторное оборудование, такое как аппараты ИВЛ и наркозные аппараты, сталкиваются с множеством критических факторов. Пользователи требуют максимальной производительности и соответствия развивающимся нормативным стандартам.Производители оригинального медицинского оборудования (OEM) должны решать эти проблемы, производя оборудование, которое соответствует проектным спецификациям и ожидаемым характеристикам, а также контролирует расходы. Для этого необходимо определить ресурсы, которые помогут удовлетворить эти потребности и ускорить процесс проектирования.

    Пропорциональный клапан прямого действия, являющийся неотъемлемой частью системы инспираторного потока, обеспечивает точное управление потоком газа. Доступны специализированные пропорциональные клапаны для применения в аппаратах ИВЛ и наркозных аппаратах, которые обеспечивают точную и безопасную подачу точных газов к пациентам.

    В этом блоге мы сосредоточимся на пропорциональных клапанах и ключевых факторах, которые инженеры-изготовители оборудования должны учитывать при выборе их в соответствии с требованиями конструкции аппарата ИВЛ и наркоза, в том числе:

    • Установка и функции компонентов.

    • Рекомендации и требования к применению.

    • Новые технологии пропорциональных клапанов.

    Выберите пропорциональный клапан, подходящий для вашего приложения, загрузите руководство «Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов».

    Установка и функции компонентов

    В системе инспираторного потока может быть порядка десятка компонентов. Пропорциональные клапаны часто расположены в середине системы и обеспечивают регулирование расхода используемых газов и предотвращают избыточное давление в линиях. Другие компоненты могут включать: входные фильтры, датчики давления, переключатели автоматического обнуления или калибровочного клапана, обратные клапаны, регуляторы давления, датчики массового расхода, предохранительные клапаны, кислородные датчики, фитинги и трубки.Различные компоненты можно разделить на элементы безопасности и элементы управления. Пропорциональные клапаны считаются элементами управления.

    Рекомендации и требования к применению

    При выборе пропорционального клапана следует учитывать следующие характеристики и характеристики конструкции:

    Источник воздуха: В большинстве аппаратов ИВЛ в отделениях интенсивной терапии / операционных и общих палатах используется больничный водопроводный воздух, который может быть подвержен значительным колебаниям давления.Пропорциональный клапан уравновешивает изменение давления. В зависимости от области применения использование пропорционального клапана высокого давления может устранить необходимость в регуляторе понижения давления.

    Безопасность: Если в целях безопасности установлен редукционный регулятор, то для поддержания постоянной скорости потока необходим пропорциональный клапан.

    Размер устройства: Тенденции в сторону небольших систем. Использование пропорционального клапана с регулировкой давления может уменьшить количество необходимых компонентов управления давлением, тем самым уменьшив размер системы.

    Совместимость с газами: Тщательный выбор пропорциональных клапанов с совместимыми эластомерами важен, особенно в анестезиологии.

    Срок службы и надежность: Задокументированные испытания на ресурс при различных температурах и условиях важны для предотвращения преждевременного старения клапанов.

    Соответствие: Важно выбрать клапан, который соответствует самым последним директивам и нормам, относящимся к производству изделий и компонентов медицинского оборудования, таким как RoHS и REACH.

    Тип монтажа: Пропорциональные клапаны имеют несколько вариантов монтажа. Наиболее распространены коллектор и картридж. Выбор должен основываться на наиболее подходящем для спроектированной системы.

    Настройка: Если требуется настройка, выбор поставщика, который предлагает гибкие возможности проектирования, такие как подводящие провода, варианты калибровки и монтажа, является идеальным.

    Особенности места установки, ограничения по физическим размерам, тип используемых газов, ожидаемая степень использования и условия эксплуатации изменчивы и должны рассматриваться в каждом конкретном случае.После того, как будет нарисована четкая картина, следует проанализировать следующие соображения, относящиеся к выбору пропорционального клапана:

    • Требования к расходу и давлению

    • Совместимость носителей

    • Системное напряжение

    • Контроль тока

    • Размер, вес и ориентация крепления

    • Возможность управления

    • Силовой профиль

    • Калибровка

    Новые технологии пропорциональных клапанов

    Parker Precision Fluidics недавно расширила линейку пропорциональных клапанов для респираторного оборудования, такого как аппараты ИВЛ и анестезии, а также для других приложений в биологии.Линия VSO® MAX HP состоит из двух моделей, которые предлагают сочетание характеристик расхода, диапазона рабочего давления, управляемости и энергоэффективности.

    Функции включают:

    • Высокая согласованность между клапанами.

    • Пониженные профили энергопотребления и меньшее тепловыделение.

    • Очищено для работы с кислородом.

    • Reach и соответствует требованиям RoHS.

    Заключение

    При выборе пропорциональных клапанов для медицинского оборудования, такого как вентиляторы и наркозные аппараты, важно учитывать функции компонентов, требования к применению и технические характеристики системы, чтобы гарантировать, что выбранный вами клапан оптимизирует производительность и конструкцию устройства, сохраняя при этом расходы под контролем.


    Для получения дополнительной информации о выборе пропорциональных клапанов для аппаратов ИВЛ и наркозных аппаратов загрузите руководство "Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов".

    Автором этого блога является Сэм Рубак, менеджер по развитию маркетинга подразделения Parker Precision Fluidics.

    Связанное содержание:

    Осуществление нашей цели: развитие технологий, позволяющих использовать вентиляторы

    Определение нашего уникального вклада в мир

    Поддержка производства медицинских устройств

    Критические системы и компоненты для производства вентиляторов

    Жидкостные компоненты упрощают разработку капнографических мониторов

    Как производители комплектного оборудования могут улучшить характеристики оборудования для медико-биологических наук

    Усовершенствованные жидкостные клапаны расширяют возможности микрожидкости

    Решение проблемы биосовместимости в конструкции респираторных устройств

    Клапан выдоха - обзор

    ОГРАНИЧИТЕЛЬНЫЕ ПАРАМЕТРЫ ВО ВРЕМЯ ВДОХНОВЕНИЯ

    На вентиляторах в отделении интенсивной терапии можно запрограммировать три параметра: объем, давление и поток.В режиме управления объемом ограничивающим параметром является объем, и хотя этот режим обеспечивает предварительно выбранный объем, может возникнуть избыточное давление на вдохе, если у пациента снижается податливость легких или увеличивается сопротивление дыхательных путей. При дыхании с ограничением давления, как при вентиляции APC, газ течет до тех пор, пока давление в пациенте не сравняется с давлением в аппарате ИВЛ или пока не будет достигнуто заданное время вдоха. Хотя этот механизм позволяет ограничить давление в легких в конце вдоха, дыхательный объем и минутная вентиляция уменьшатся, если у пациента ухудшится податливость легких, что может привести к значительной альвеолярной гиповентиляции.При дыхании с ограничением потока, как и в традиционном AVC, дыхание, выдаваемое аппаратом ИВЛ во время вдоха, не превышает предварительно установленного значения скорости потока.

    Циклические механизмы

    Переход от цикла вдоха к циклу выдоха может происходить в зависимости от истекшего времени, доставленного объема (циклический объем), истекшего времени (контроль давления) или заранее определенного снижения скорости потока (поддержка давлением). После выполнения цикла открывается клапан выдоха, вдох прекращается и происходит пассивный выдох.

    Дыхания с циклическим изменением объема

    При циклическом изменении объема вентилятор продолжает подавать свежий газ до тех пор, пока не будет подан заранее выбранный объем газа. В замкнутом контуре вентилятора повышение давления прямо пропорционально объему подаваемого газа, сопротивлению дыхательных путей и эластичности легких / грудной стенки. Аппараты ИВЛ с регулируемым объемом потенциально обеспечивают заданный объем независимо от давления в дыхательных путях, необходимого для доставки объема. По этой причине эти устройства почти всегда включают в себя клапан сброса давления («отрывной») для защиты пациента от чрезмерного вдыхаемого давления во время подачи дыхательного объема.Давление выталкивания выбирается с помощью аварийного сигнала предельного давления. В этих обстоятельствах после достижения заданного предела давления цикл вдоха преждевременно прекращается, и выдох может продолжаться. Этот процесс продолжается до тех пор, пока не будет устранена причина повышенного импеданса или пока оператор не установит новый предустановленный предел давления. В течение этого периода ограничения давления заданный объем не доставляется, и может произойти значительная альвеолярная гиповентиляция.

    Дыхания с циклическим временным циклом

    При циклических по времени дыханиях (дыхание с контролем давления) вдох продолжается в течение заданного интервала. Таким образом, езда на велосипеде зависит от времени. Выдох начинается по истечении этого периода, независимо от того, был ли доставлен желаемый объем или достигнуто заданное давление системы ИВЛ в воздушном пространстве. При вентиляции с временным циклом окончание вдоха не зависит от характеристик легких пациента или даже от того, прикреплен ли к пациенту аппарат ИВЛ.Как и в дыхательных движениях с циклическим потоком (дыхание с поддержкой давлением, обсуждается ниже), в аппарате ИВЛ предварительно устанавливается давление и поддерживается на этом постоянном уровне на протяжении всего вдоха 9,10 ; это дает квадратную форму кривой давления во времени. Предполагая, что частота дыхания находится под контролем, можно установить время вдоха, чтобы получить точное соотношение вдоха и выдоха (I: E). Это соотношение можно регулировать, например, от 3: 1 до 1: 5, в зависимости от потребностей пациента.

    Инспираторный поток во время этого типа дыхания сначала высокий, а затем сужается по мере повышения альвеолярного давления.Поддержание доставляемого дыхательного объема в любой момент не гарантируется, и он увеличивается или уменьшается с изменениями сопротивления дыхательных путей или эластичности легких. Развитие автоматического положительного давления в конце выдоха (auto-PEEP, см. Главу 10) еще больше снижает подачу дыхательного объема, поскольку давление в конце выдоха - градиент ниже по потоку для потока за фиксированное время вдоха - увеличивается. Потенциальные выгоды от этого типа дыхания состоят в том, что давление в дыхательных путях может быть ограничено и что большая часть инспираторного объема достигается раньше при дыхательном цикле, что позволяет более равномерно распределить дыхательный объем во время последней части вдоха.Как и при дыхании с циклическим потоком (обсуждается ниже), дыхательный объем может варьироваться в зависимости от усилий пациента или податливости легких и сопротивления дыхательных путей. Таким образом, этот режим не рекомендуется в ситуациях, когда легочная механика быстро меняется, и мониторинг выдыхаемых объемов газа с течением времени имеет решающее значение для обеспечения адекватной альвеолярной вентиляции.

    Дыхание с циклическим потоком

    При циклическом режиме потока (дыхание с поддержкой давлением), когда достигается заданное уменьшение потока (обычно падение до 25% от исходного потока), вдох прекращается.Как и при регулировании давления, поток достигается через градиент давления между быстро достигаемым давлением в системе вентилятора и пациентом. Дыхание также может быть прекращено при обнаружении чрезмерного давления в дыхательных путях (например, при кашле во время вдоха) или по истечении заданного временного интервала, последний является фактором безопасности на случай, если утечки в системе (например, утечка из манжеты) препятствуют правильной работе.
