Кладка фронтона из кирпича двухскатной крыши, как укрепить

Содержание:

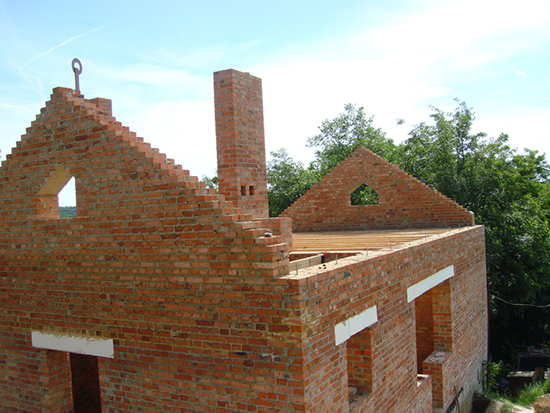

Фронтоном называют торцевую стену, которая устанавливается над карнизом и закрывает подкровельное помещение. Данный элемент крыши выполняет две функции – поддерживает стропильный каркас со своей стороны и защищает чердак от атмосферных явлений. Для изготовления фронтонов могут использоваться разные материалы, но чаще всего они создаются из кирпича. О том, как выполняется кладка фронтона, и пойдет речь в этой статье.

Варианты обустройства кирпичного фронтона

Существует два возможных варианта обустройства фронтонов:

Фронтоны возводятся вместе со стенами здания, после чего обустраивается стропильная система;
Монтаж фронтонов осуществляется уже после сборки кровельной конструкции.

В любом случае, фронтонам требуется не меньше внимания, чем всем остальным элементам крыши.

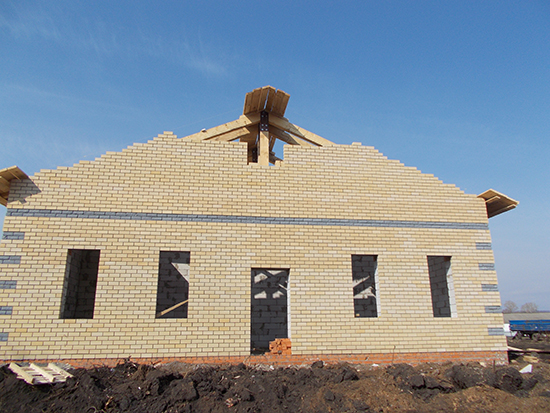

В том случае, если фронтон устанавливается до монтажа стропил, его потребуется укрепить для защиты от ветровых нагрузок. Для этих целей обычно используются пилястры или же поперечная стена, расположенная в чердачном помещении. Знание того, как укрепить фронтон, особенно актуально при монтаже крыш нестандартной конфигурации, включающих в себя несколько крупных фронтонов.

Монтаж стропильной системы

Чтобы фронтон из блоков двухскатной крыши и ее стропильный каркас составляли полноценную конструкцию, их форма должна совпадать. Если при монтаже стропил были допущены ошибки, то крышу просто не удастся совместить с созданным ранее фронтоном. Разумеется, простой подгонкой элементов в таком случае не обойтись – геометрия кровли уже нарушена, и для ее восстановления потребуются значительные усилия.

В качестве опоры для стропильного каркаса используется мауэрлат, выполненный из толстого деревянного бруса, уложенного на верхнюю часть стены. Если проектирование было проведено грамотно, то мауэрлат позволит подвести стропила непосредственно к фронтону. Наличие ошибок в проекте обязательно приведет к расхождениям в размерах элементов конструкции.

Для укладки мауэрлата нужно провести предварительную заливку армирующего пояса из железобетона. Такой пояс обеспечит жесткость верхней обвязки стен и предотвратит растягивающие нагрузки, идущие со стороны стропильных ног. При отсутствии армопояса стены будут раздвигаться – а это серьезная проблема, которую нужно в обязательном порядке решить.

Как выполняется кладка фронтона из кирпича

Нижние края стропильных ног обычно выводятся примерно на полметра за пределы стены. Такая конструкция необходима для формирования свесов, которые можно будет накрыть кровельным покрытием для защиты стен от атмосферных осадков. Чтобы создать свесы над фронтонами, нужно таким же образом вывести наружу коньковый брус и обрешетку. Если на крыше устанавливается несколько кирпичных фронтонов, то фундамент и стены должны быть предельно прочными, чтобы выдерживать увеличенную нагрузку.

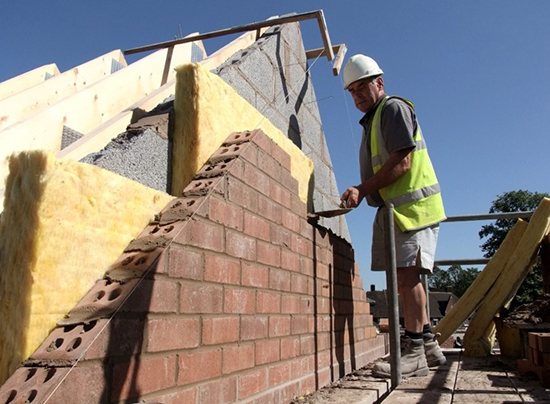

При кладке фронтонов после монтажа крыши возникает небольшое осложнение – кладку можно выполнять только изнутри чердака. Это не очень удобно, но именно так зачастую приходится работать. К тому же, в процессе монтажа нередко допускается одна ошибка: еще до разметки треугольника крыши фронтон нужно выложить вдоль стены в два ряда кирпичей. Если этого не сделать, то установить мауэрлат и подвести к нему стропила будет очень сложно.

Дальнейший процесс кладки фронтона из кирпича выглядит следующим образом:

Прямо в центре стены, где будет располагаться фронтон, вертикально устанавливается рейка, длина которой соответствует высоте расположения конька. При помощи шнура рейка соединяется с углами здания, тем самым формируя треугольник (если фронтон будет иметь другую форму, то рейку все равно нужно устанавливать под коньком).
Крайние кирпичи укладываются вдоль протянутого шнура, а потом подрезаются, чтобы фронтон не был зубчатым. Кирпич во время примерки должен быть без раствора, но учитывать толщину цементного шва нужно обязательно.
Чтобы ускорить процесс укладки, желательно заранее сделать шаблон из дерева, который будет подкладываться под кирпич для имитации толщины шва.

Фронтон постепенно укладывается до самой верхней точки. Края кладки при необходимости выравниваются раствором. Чтобы повысить прочность конструкции, через 4-5 рядов нужно прокладывать в раствор арматурную сетку.

Отделка фронтона

Изготовленный из кирпича фронтон двухскатной крыши желательно обработать. Обычно для этих целей используется штукатурка – простое и дешевое решение. Также можно обшить конструкция сайдингом, но в таком случае лучше подождать пару лет, чтобы здание дало усадку.

Высота фронтона определяется в зависимости от назначения подкровельного пространства. Обустраивая жилую мансарду, конек нужно располагать на высоте не менее 2,5 м, а для нежилого чердака этот показатель можно снизить.

Заключение

Фронтон – это часть крыши, обеспечивающая защиту чердака от внешних факторов и способная улучшить декоративные свойства всей конструкции. Обустраивая фронтон из кирпича, необходимо во всем следовать проекту и максимально качественно выполнять необходимые операции.

красивые крыши кирпичных домов на фото

Содержание

Строим крышу самостоятельно
Проводим монтаж каркаса
Закрепляем обрешетку
Вентиляция
Подкладка и капельники
Монтаж кровли и подшивка карниза
Утепление крыши внутри дома

Кирпичный дом – надежная постройка, способная прослужить долгое время. Для того чтобы дом был максимально комфортным, уютным и прочным нужно задуматься над тем, какой будет крыша. В идеальном случае она должна быть не только качественной, но и привлекательной внешне.

Каркас крыши принято сооружать из древесины, в большинстве случаев для этого используют сосну или лиственницу. При этом нужно смотреть, чтобы деревянные доски и брусья не имели дефектов, сучков и сколов, а их влажность была не более 20%. Все элементы деревянной конструкции крыши необходимо обрабатывать специальными растворами и средствами, делающими древесину огнеустойчивой и стойкой к грибкам, плесени. В целом строительство крыши имеет этапы, выполнение каждого из которых обязательно.

Строим крышу самостоятельно

Устанавливаем мауэрлат

Мауэрлат – основной элемент конструкции, на который идет основная часть всей нагрузки. В целом мауэрлат представляет собой деревянные балки, сечение которых составляет 150*150 миллиметров, устанавливают их на параллельные коньку стены. Для того чтобы парусность крыши отсутствовала или практически отсутствовала мауэрлаты нужно максимально качественно закреплять, лучше всего это делать во время укладки стен.

Катанки – толстая проволока, которую нужно размещать между кирпичами четвертого ряда, если считать сверху вниз, расстояние между ними должно составлять не более одного метра. Куски проволоки должны обладать достаточной длиной, так как они ложатся, после чего их концы должны свисать таким образом, чтобы после укладки еще трех рядов кирпича ими можно было обвязать брус. Если отделка дома не планируется, то выступающая часть катанки должна монтироваться в раствор, чтобы не была заметной визуально.

Под мауэрлат нужно положить два слоя толи, это защитит древесину от гниения. В то же время нужно просчитать расположение балок, так как они не должны лежать на краю стены, необходимо сделать отступ около пяти сантиметров.

Проводим монтаж каркаса

Закрепив мауэрлат можно перейти к установке стропильных ног. Стропила должны иметь длину не более 4,5 метров, при большей длине необходимо сооружать и устанавливать прогоны.

В качестве стропильных ног для крыши дома из кирпича принято использовать балки, сечение которых составляет 70*150 миллиметров. Внизу стропила делается вырез, именно ним стропило и будет опираться об мауэрлат. Стропила закрепляются «двухсотыми» гвоздями, их необходимо три штуки для каждой стропильной ноги. Первый гвоздь вбивают по диагонали через все стропило в мауэрлат, следующий забивается аналогично с обратной стороны, а последний – сверху под прямым углом. Это надежно зафиксирует стропило, притянет его к основному брусу таким образом, чтобы оно не двигалось.

После этого нужно притянуть верхние края внахлест таким образом, чтобы конец стропила закрывался другим, после чего их нужно скрепить болтом. Посредине стропила скрепляют ригелем, что позволит уменьшить распорные силы, возлагаемые на мауэрлат. Длина ригеля аналогична расстояние между средними точками стропильных ног, закрепляют брусок с помощью болтов.

К стропильным ногам поверх мауэрлата крепят кобылки (доски 500*1000 мм). Закрепляют их с помощью металлических скоб. Длина кобылки – длина свеса + полметра. Оптимальное расстояние между стропилами – 90 сантиметров, угол наклона скатов – 45-50 градусов.

Закрепляем обрешетку

То, какой должна быть обрешетка зависит от кровельного материала, например, для мягкой кровли нужно делать сплошную обрешетку. Длина досок для обрешетки должна составлять не меньше двух метров, толщина – 0,23 метра, при этом доски не должны иметь дефекты и сколы, а процент влажности не должен превышать отметку в 20 пунктов.

Стыковые места делаются на опорах, при этом оставляют зазор от 2 до 5 миллиметров, больше нельзя. Для монтажа обрешетки необходимо использовать «двухсотые» гвозди, которыми она прибивается к стропилам.

Вентиляция

В независимости от того, какой кровельный материал был выбран, нужно позаботиться о вентиляции. Для этого необходимо оставить пару специальных каналов с двух сторон крыши для того, чтобы крыша не саморазрушалась при появлении пары и конденсата. Ширина каналов – 3-5 сантиметров, сверху нужно установить вытяжной выход, закрепив его любым удобным способом.

Подкладка и капельники

Перед кровлей на обрешетку устанавливают прокладочный слой, монтируемый по краям и в местах, где может протекать вода. Ширина слоя – до 40 сантиметров, ковер нужно прибивать гвоздями.

Капельники устанавливают вдоль карниза. Капельник – металлическая пластина, защищающая карниз от влаги, прибивается гвоздями через каждые 10 сантиметров. Над капельниками устанавливают гибкую плитку на самоклеящейся основе.

Монтаж кровли и подшивка карниза

После того, как все предыдущие действия были успешно проделаны, можно приступать к монтажу кровельного покрытия, какое именно выбрать – решает каждый сам для себя. Особенности монтажа напрямую зависят от материала, ознакомится с подробной инструкцией по монтажу того или иного материала можно, найдя соответствующие материалы в интернете.

Подшивку карниза проводят после всего этого, так как данный этап является одним из завершающих. Утепление нужно сделать под подшивкой, иначе придется ломать всю конструкцию. Подшивку делается из дерева, чтобы не потребовалась дополнительная вентиляция.

Утепление крыши внутри дома

Утеплитель можно положить как над обрешеткой, так и изнутри. В случае внутренней обработки чердак можно оборудовать под мансарду, что сейчас делается очень часто. Благодаря внутреннему утеплению можно создать уютную жилую комнату, скрыть стропила, к тому же крыша станет гораздо теплее.

Изначально натягиваются гидроизоляционная пленка вплотную, чтобы смогла обтянуть все элементы крыши. По краям пленку нужно закрепить деревянными планками, в остальных местах металлическими скобами.

После этого можно заняться утеплителем, прибив плиты минеральной ваты, которые нужно понтировать встык, плотно приложив их друг к другу. Затем нужно натянуть и прибить пароизоляционную пленку, стыки делаются внахлест. Для максимальной надежности стыки можно проклеить специальным скотчем, используемым в строительстве.

Если чердак будет использоваться как мансарда, то внутри можно сделать дополнительную обрешетку, после чего провести отделку гипсокартонном или фанерой.

Сделали все правильно? В таком случае можно поздравить, ведь строительство крыши кирпичного дома успешно завершено. Важно быть внимательным, отнестись ко всем этапам с полной серьезностью и тщательно следить за инструкциями. В случае если не полностью в себе уверены, то лучше не экспериментировать, а пригласить профессионалов.

Как возвести кирпичный фронтон: особенности стропил, этапы монтажа

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

На заметку

Кирпичный фронтон подходит любой крыше, независимо от ее конфигурации и протяженности стен.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Важно!

Каждый из отделочных материалов имеет свои нюансы использования. К примеру, обшивать сайдингом можно не раньше двух лет после строительства, чтобы дом успел дать усадку.

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции. Вот почему так важно учесть все нюансы заблаговременно.

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание.

Перекрытие последнего этажа проектируется с определенным запасом прочности , учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.
Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м² уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.
Кирпичный фронтон своими руками: общие рекомендации ↑
Кирпичную щипцовую стену строят по следующим схемам:
параллельно с возведением стен, до установки системы стропил. В этом случае повышается риск обрушения стены под порывами сильного ветра, тем не менее эта самая популярная схема для возведения подобной конструкции,

после устройства крыши. Этот варианта создает определенные сложности при закладке щипцовой стены кирпичом, поскольку проведение работ в достаточно стесненных условиях довольно-таки некомфортно.
В кирпичных сооружениях стропила опираются на мауэрлат, представляющий собой толстый брус из дерева. Правильно установленный он гарантирует точное примыкание стропила к кирпичному фронтону. Рассмотрим, как поставить торцы мауэрлата грамотно.
После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.
После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.
На заметку
Следует отметить, что кладку подымают не на полную толщину стены, а на толщину кирпичного фронтона.
Только при таком подходе ничего не мешает установить мауэрлат и подвести к опорному брусу наклонные стропила. Затем беспрепятственно приступить к монтажу крыши. Если пренебречь этим правилом, то мауэрлат и тем более стропильные ноги выступят наружу. Таким образом, прежде чем начать монтаж крыши, надо будет сдвинуть опорный брус внутрь. А для этого придется сбить, по крайней мере, один ряд имеющейся лицевой кладки.
Для повышения прочности конструкции кирпичный фронтон армируют, закладывая в процессе кладки арматурную сетку.
Если строительство ведется в местности с сильной ветровой нагрузкой, особенно на щипцовую стену, рекомендуется воздержаться от размещения на ней окон или дверей.
Щипцовые стены защищают от воздействия осадков и талой воды при помощи кровельных свесов, ширина которых определяется для каждой конструкции индивидуально. Их создают за счет выпуска элементов обрешетки и конькового бруса.
Основные этапы монтажа ↑
Монтажные работы начинают с разметки. Конструкция чаще всего представляет собой равнобедренный треугольник. В этом случае в срединной точке стены строго вертикально устанавливают рейку, длина которой совпадает с высотой щипцовой стены. Затем ее верхнюю точку соединяют с углами стен, натянув капроновый шнур. Стороны воображаемого треугольника могут быть и не равны, тогда рейку передвигают по направлению конькового бруса.
Подрезку и кладку боковин выполняют в соответствии с натянутым шнуром. Сначала кладку осуществляют «всухую». Примеряют кирпич к натянутому шнуру и делают соответствующие отметки, после чего срезают с кирпича угол с учетом величины кладочного шва. Толщина шва составляет примерно 1,5 см. Так можно избежать ступенчатости конструкции, которую в дальнейшем придется подправлять: стесывать лишние участки или дополнять недостающие.
Рекомендуем
Чтобы ускорить процесс подгонки, можно заранее подготовить шаблон из дерева, соответствующий толщине шва. Его можно подложить под кирпич и только потом отмечать линию отреза.
Кладку продолжают до верха, не выходя за границы шнура.
С промежутком в 4–5 рядов в стену закладывается армирующая сетка, повышающая прочность кладки.
Боковины выравнивают раствором.
Для достаточно высоких щипцовых стен с их внутренней стороны устанавливают пилястры, которые дополнительно укрепят конструкцию.
Завершив монтаж фронтона, переходят к устройству кровли.

© 2020 stylekrov.ru
Двухскатная крыша кирпичного дома своими руками
Двухскатная крыша кирпичного дома имеет свои особенности, которые необходимо учитывать при строительстве. Возведение двускатной крыши является важнейшим мероприятием, которое может существенно повлиять на надежность всего сооружения, а потому она должна монтироваться с соблюдением всех правил и норм.
Двускатная крыша — наиболее распространенный вариант при возведении частных домов, т.к. при таком типе крыши можно оформить объемный чердак.
Лучше всего доверить такую ответственную работу профессионалам, но соорудить кровлю кирпичного дома можно и своими силами.
Принцип сооружения конструкции
Двухскатная крыша представляет собой кровельную конструкцию, состоящую из 2 наклонных плоскостей со стыком вверху по одной линии. Такая конструкция наиболее распространена при строительстве частных домов, так как с ее помощью легко формируется объемное чердачное помещение, которое можно превратить в мансарду.
Виды двускатных крыш.
Материал несущих стен дома оказывает определенное влияние на конструирование кровли. Дело в том что любая кровля имеет достаточно большой вес, который создает значительную нагрузку на верхнюю часть стены. Надежность всей конструкции зависит от прочности крепления элементов крыши на стене дома, согласно этим требованиям существуют определенные правила возведения крыши с учетом стенового материала.
Когда двухскатная крыша монтируется на стенах из кирпича, необходимо выполнить определенные мероприятия. В верхней части кирпичной стены дома замуровывается металлический штырь с резьбой. На этот стержень затем закрепляется мауэрлат. Такие штыри устанавливаются с шагом 90-140 см в зависимости от габаритов строения. При строительстве частного кирпичного дома применяются стальная арматура диаметром не менее 1-1,5 см. Между мауэрлатом и верхним рядом кирпичной кладки обязательно прокладывается надежная гидроизоляция.
Из чего состоит крыша
Для того чтобы сделать крышу кирпичного частного дома, применяется стандартная конструкция стропильного типа. В качестве основного материала стропил используется деревянный брус размером не менее 10х10 см. Двухскатная крыша включает следующие элементы:
Схема устройства двускатной крыши.
Мауэрлат — деревянный брус, монтируемый по всему периметру дома и надежно закрепляемый на несущих стенах. Его назначение: равномерное распределение нагрузки от веса крыши на несущие стены. Наиболее распространен мауэрлат из деревянного бруса (хвойные породы — сосна, лиственница) размером 12х12 или 15х15 см.

Стропильная нога — основной элемент, формирующий крышу. Он представляет собой треугольную конструкцию из стропил размером от 5х15 до 15х15 см. Именно стропильная нога задает ширину, высоту и угол ската крыши. Этот элемент должен обладать достаточной прочностью для удержания кровельного покрытия, выдерживания ветровой и снеговой нагрузки. Стропила крепятся к мауэрлату, через который передаются все нагрузки на несущие стены. Устанавливаются стропильные ноги с шагом 70-110 см. При большой ширине крыши и использовании тяжелых кровельных материалов стропильные ноги укрепляются вертикальными и горизонтальными дополнительными упрочняющими элементами.
Конек — самый верхний элемент двухскатной крыши, который формирует стык скатов. Основное назначение конька: горизонтальное соединение стропильных ног по вершинам треугольников.
Кобылка — дополнительный элемент, представляющий собой продолжение стропильной ноги за пределами ее стыка с несущей стеной. Такой элемент устанавливается, когда длины основного стропила недостаточно. Кобылка изготавливается из бруса меньшего размера, что позволяет экономить дорогостоящий стропильный брус.
Крышный свес — это часть кровли, которая располагается за пределами стены дома и предназначенная для отведения осадочной влаги от стеновой поверхности. Длина свеса обычно составляет порядка 35-45 см.

Лежень — горизонтальный брус, располагающийся под вертикальными стойками стропильных ног и предназначенный для равномерного перераспределения нагрузки на внутреннюю стену дома. Обычно используется брус размером от 10х10 до 15х15 см.
Стойки — вертикальные элементы крыши. Они устанавливаются под коньком внутри стропильной ноги. При большой ширине крыши могут использоваться дополнительные стойки, которые устанавливаются в середине ската внутри стропильной ноги. Выполняются из бруса размером 10-15 см.
Затяжка — это элемент, устанавливаемый на крышу висячего типа. Она является основанием треугольника, стороны которого образуются стропильными ногами. Затяжка скрепляет нижние торцы стропил, а также в нее опираются снизу стойки.
Подкосы — дополнительные элементы для упрочнения стропильных ног. Они монтируются под разным углом, соединяя стропила с несущими балками.
Обрешетка — доски, которые крепятся на стропильные ноги сверху, образуя плоскость для крепления кровельного материала, тепло- и гидроизоляции. Обрешетка соединяет между собой стропила, образуя единую конструкцию.
Ригели — горизонтальные перемычки между стропилами, которые упрочняют конструкцию. Они необходимы, когда кровля кирпичного дома имеет ширину более 5 м.
Как монтируется крыша

Схема расчета высоты и наклона двухскатной крыши.
Крыша кирпичного дома начинает возводиться с установки и закрепления мауэрлата. Этот брус устанавливается на штыри по всему периметру дома. Крепление осуществляется с помощью гаек, так как на стержнях предварительно делается резьба.
Для того чтобы обеспечивалось равномерное распределение нагрузки на стены, брусья мауэрлата должны быть строго горизонтальны, что проверяется уровнем.
Следующий этап — подготовка и соединение стропильных ног. На нижних концах стропил в месте установки на мауэрлат на стропильном брусе делается вырез (его глубина составляет порядка 1/3 ширины бруса).
Верхний стык стропил делается с учетом крутизны ската. При сильной ветровой нагрузке угол ската не должен превышать 20°.
Если преобладающим фактором является повышенное количество осадков (особенно снега), то угол выдерживается в пределах 35-45°.
Крепление стропил в верхней части обычно производится встык, а место соединения упрочняется с помощью небольшого горизонтальной доски в самом верху. К этой перемычке крепится конек, соединяющий стропильные ноги между собой по всей длине.
//www.youtube.com/watch?v=hrD0Fu9gkgY
На мауэрлате стропила устанавливается в выпиленный паз и закрепляется гвоздями. Для упрочнения места крепления сбоку (с обеих сторон) устанавливаются металлические уголки.
Следующий этап — установка леженя или затяжек в зависимости от конструкции крыши. Упрочнение конструкции производится путем установки вертикальных стояков и подкосов. При необходимости монтируются кобылки, которые крепятся к верху стены горизонтальными брусьями.
Завершающий этап изготовления каркаса крыши — монтаж обрешетки. Доска толщиной 2-3 см (можно необрезная) крепится на стропила с внешней стороны. Укладка досок производится параллельно друг другу, а величина зазора между ними определяется типом кровельного материала. При использовании мягкой кровли зазор не предусматривается.
//www.youtube.com/watch?v=z6xK2gkiHFM
Двухскатная крыша является наиболее распространенным вариантом кровли кирпичных домов. При соблюдении всех требований безопасности ее вполне можно соорудить своими руками.

кладка, как укрепить, деревянный на кирпичном доме
Возведение фронтона требует предварительных расчетов, специализированных знаний и, как минимум, базовых навыков каменщика. Ошибки при проектировании или сооружении чреваты искривлением стропильной системы, появлению в кладке трещин и даже обрушением. Как сделать фронтон из кирпича, избежав распространенных ошибок, будет рассказано далее.

Преимущества и недостатки
Кирпичные фронтоны обладают следующими достоинствами:
Высокие прочностные характеристики;
Длительный срок службы;
Кирпич без какой-либо дополнительной обработки не горит, не гниет, в нем не заводится жучок и не образуется плесень;
Широкий ассортимент материала для строительства, среди которого масса доступной по цене продукции;
Существенный недостаток один: каменные сооружения отличаются от прочих значительной массой (исключение газобетон, пенобетон), что неизбежно сказывается на требованиях к несущей конструкции и фундаменту. Также к минусам стоит отнести меньшую универсальность в сравнении с каркасными аналогами, которые применимы практически на любых строениях.
Какой кирпич подходит
При выборе материала для кирпичного фронтона необходимо учитывать его вес и внешний вид здания. Если возведение стен выполнялось лицевой кладкой, с использованием качественного материала, то фронтонная конструкция возводится в том же стиле, за исключением ситуаций, когда необходимо реализовать специфические дизайнерские решения.

Если же дом построен черновой кладкой и предполагается последующая отделка, решающим фактором при выборе материала будет его вес (естественно, не в ущерб прочности). На строении из газобетона не следует сооружать массивные конструкции из более плотного и тяжелого камня, такого как полнотелый кирпич или шлакоблок. Технологически воплотить подобное возможно, однако рациональным такое решение назвать трудно.
Наиболее правильным будет использование пористых или пустотелых изделий – пенобетона, ячеистого кирпича и подобных им материалов. Это в значительной степени уменьшит нагрузку на несущие стены и фундамент строения, к тому же стоит подобная продукция несколько меньше монолитных изделий, для изготовления которых требуется больше сырья.
Расчет размеров фронтона
Геометрическую форму и габариты фронтона для кирпичного дома следует прорабатывать еще в ходе проектирования. При составлении проекта учитывают такие моменты, как назначение чердачного пространства, особенности стропильной системы, климатические и механические воздействия на кровельную конструкцию. Кроме того, зная площадь фронтона, возможно максимально точно вычислить его массу, чтобы внести ее в расчет нагрузок на стеновой каркас и фундамент.

Высота фронтона
Высотой фронтона принято считать расстояние от его основания (карниза) до конька крыши. Данная величина в первую очередь зависит от того, как будет использоваться пространство под кровлей. Если планируется обустраивать жилое помещение, не стоит делать высоту фронтона меньше, чем 2,5 м. Обычный чердак, для хранения бытовых принадлежностей, будет достаточно удобен и функционален при высоте 1,5-2 м.
Помимо использования подкровельного пространства высота фронтона влияет на внешний вид здания и крыши в частности. Если вертикальные размеры фронтонной надстройки более чем в полтора раза превосходят расстояние от фундамента до верха стены, крыша визуально создает подавляющий эффект. Непропорционально низкие фронтоны выглядят еще хуже, несмотря на то что подавление отсутствует. Такие конструкции делают здание чрезмерно приземистым. Наиболее гармонично смотрятся дома, в которых фронтон и стены примерно одной высоты.

Угол у основания фронтона
Фактически, это угол ската кровли относительно горизонтальной плоскости. Определяя данную величину, можно либо отталкиваться от высоты фронтона, либо рассчитывать высоту относительно заданного угла.
Фронтон двухскатной крыши, скаты которой одинаковы, представляет собой равнобедренный треугольник. Чтобы определить углы основания, его необходимо разделить на два прямоугольных треугольника медианой, исходящей из вершины (конька кровли). Полученные прямоугольники состоят из гипотенузы, которая является скатом крыши и двух катетов. Один из катетов – высота фронтона, второй – половина его основания.
Расчет угла при заданной высоте выглядит следующим образом:
tg A = 2H/L. Где A – угол основания, H – высота фронтона, L – длина основания. Для фронтона с шестиметровым основанием и высотой 4 м угол будет равен: tg A = 8/6, что в результате дает угол 53°.
Расчет высоты, если угол известен:
H=1/2L* tg A. Для основания (L) 6 метров и угла 60° высота будет равна: H = 6/2 * tg 60° = 3 * 1,73 = 5,19 м.

Площадь фронтона
Расчет площади фронтона зависит от его формы, которая на современных зданиях бывает треугольной, трапецеидальной, пятиугольной и даже овальной.
Площадь треугольной конструкции рассчитывается по формуле, знакомой многим из школьного курса: высота треугольника умножается на половину основания. Площадь фронтона высотой 3 м и длиной основания 4 м будет равна: S = 3 * ½ * 4 = 3 * 2 = 6 м².
Для вычисления площади трапецеидального сооружения необходимо сложить длины оснований фигуры (верх и низ) и разделить на 2, после чего полученный результат умножить на высоту.
Площадь пятиугольных фронтонов рассчитывается сложением площадей треугольника, который формирует верхнюю часть конструкции и нижней трапеции. Вычисления проводятся способами, описанными выше.
Расчет материалов
В большинстве случаев определение площади сооружения требуется чтобы подсчитать материал для возведения или последующей отделки. Количество кирпича зависит от его габаритов, типа кладки и величины растворного шва. Стандартным принято считать кирпич 250х120х65 мм, приблизительная толщина кладочного шва – 1 см.
Если кладка выполняется в полкирпича, то при расчете количества, следует использовать боковую площадь (250х65), прибавив к каждой из сторон половину толщины шва (5 мм). Таким образом фактическая площадь каждого кирпича в кладке будет равна: (250+5) * (65+5) = 255 * 70 = 178,5 см², следовательно, на 1 м² понадобится примерно 56 кирпичей.

Когда строить стропилу?
Стропильная система монтируется либо до возведения фронтона, либо после:
После возведения фронтона. Наиболее популярный среди опытных строителей вариант. Выбирая его, необходимо провести детальный расчет высоты и площади фронтонной конструкции. Это важно даже при постройке простых прямоугольных домов с симметричными двускатными крышами, поскольку при ошибках в расчетах велика вероятность получить в результате перекос конструкции.
До возведения фронтона. В этом случае стропильная система монтируется без фронтона и нет надобности проводить какие-либо вычисления высоты и площади, что устраивает начинающих строителей. Однако последующие кладочные работы приходится проводить в стесненных условиях чердачного пространства, и некоторые манипуляции выполнить довольно затруднительно.
Этапы возведения и схема кладки фронтона
В первую очередь необходимо выполнить подготовительные работы для корректного монтажа будущей стропильной системы. Как правило, нижняя часть стропильной ноги опирается на продольный брус (мауэрлат), который монтируется на несущую стену. В зависимости от конструкции кровли мауэрлат либо скрыт за фронтоном, либо выступает за него, формируя свес. В любом случае размер опорного бруса, а иногда и стропил, следует компенсировать, проложив в основании фронтона соответствующее количество рядов кирпичной кладки.
Кладка фронтона из кирпича симметричной двускатной крыши включает в себя следующие этапы:
Разметка. Посередине опорной стены перпендикулярно основанию устанавливают рейку, верхняя часть которой определяет местоположению конька. От вершины рейки к углу каждой из боковых стен натягивают шнур, в результате чего формируется треугольный контур будущего фронтона.
Кладка и армирование. Кладку выполняют обычным способом, не выступая за пределы треугольного контура, сформированного шнуром. Чтобы возводимая конструкция не получилась зубчатой крайние кирпичи подрезают. Подрезка выполняется после предварительной разметки, для этого кирпич кладут без раствора и отмечают угол по шнуру. При разметке следует учитывать толщину кладочного шва, для чего удобно использовать шаблон соответствующего размера. Каждые 4-5 рядов укрепляют армирующей сеткой, которую кладут в растворный шов с целью повышения прочности сооружения.
Выравнивание. Неровности, образовавшиеся на боковых гранях фронтона, заделывают цементным раствором.
Высокие конструкции желательно дополнительно укрепить, так как воздействие на них внешних факторов может привести к обрушению. Для увеличения вертикальной устойчивости фронтона внутри строения сооружают простенок, который служит дополнительной опорой. Если фронтон чрезмерно массивный, с наружной стороны стен выкладывают пилястры, компенсирующие нагрузку на основание.

Отделка фронтона
Отделка требуется в тех случаях, если кладка выполнялась черновыми материалами, такими как шлакоблок, пенобетон, газобетон или обычный кирпич. Наиболее доступный вариант – штукатурка с последующим покрытием фасадной краской. Помимо цементного покрытия возможна облицовка фронтона кирпичом, сайдингом, вагонкой, пластиком или листовыми материалами. Чтобы лицевой декор гармонично сочетался с общим дизайном отделка фронтона выполняется в том же стиле, что и стены строения.
Следует помнить, что приступать к отделочным работам, в особенности к штукатурке, желательно после усадки дома. В идеале строение должно простоять, как минимум, два зимних периода. Выждав это время, можно не опасаться, появления трещин, осыпания краски или деформации наборного покрытия.
Деревянный фронтон в кирпичном доме
Наиболее распространенный вариант деревянного фронтона – конструкция каркасного типа, обшитая лицевым покрытием. Такое сооружение, как правило, обходится дешевле, проще в изготовлении и быстрей реализуется. Это делает его популярным при самостоятельной застройке или малобюджетном строительстве.
Несущий брус каркасного фронтона крепится к мауэрлату, коньку, стропилам и основанию. После этого монтируется обрешетка (рейка подходящего сечения или оцинкованный профиль). Если планируется наличие окон или дверей, в каркас включают дополнительные опорные элементы проемов. Готовую конструкцию утепляют, изолируют от влаги, после чего обшивают наборным или листовым покрытием.

Деревянный фронтон в кирпичном доме – актуальное решение для тех случаев, когда стропильная система уже собрана или вес конструкции имеет критическое значение. Каркасный фронтон будет легче практически любого каменного сооружения, в том числе выложенного из пустотелых или пористых материалов.
Как Сделать Крышу На Кирпичном Доме
Содержание
Изучив технологию строительства и правила монтажа, возможно сделать кровлю своими руками. Правильно возведенная крыша кирпичного дома не только надежно защитит от атмосферных осадков и сбережет тепло, но позволит создать комфортное помещение мансардного типа. Используя при строительстве современные материалы, можно сделать крышу дома надежной, придать зданию неповторимый облик.
Разновидности кровли
Крыша пристройки или дома может быть плоской или скатной. Наиболее распространенным подвидом последней является двускатная. Есть и другие конструкции, применяемые при строительстве домов, загородных дач и хозяйственных построек:
односкатная,
четырехскатная (вальмовая),
полувальмовая,
шатровая,
мансардная,
многоскатная (комбинированная).
Расчет размеров и количество материалов
Чтобы построить крышу, до начала ее возведения необходимо выбрать проект и изготовить чертежи, что позволит правильно рассчитать количетво материала. Строительство простой двускатки— наиболее экономичный вариант. Но если планируется создать дополнительное помещение, выбирают конструкции крыш мансардного вида. Изменив геометрию ската на ломанную, можно поднять потолок мансарды.
Для работы можно использовать стропила с разными размерами.
Все расчеты ведут исходя из размеров дома и архитектурных решений. Количество материалов рассчитывают по площадям кровли, утепления, перекрытий, мансарды. Длину стропил выбирают с учетом углов ската конструкции крыши. Для удобства соединения балка или брус должны быть одного сечения, количество элементов зависит от шага крепления конструкции. Самый используемый размер, в см:
стропил — 10×15 или 15×15,
подкосов — 10×15 или 5×15,
накладок — от 35 до 50,
мауэрлата и стоек — 15×15.
Какие есть этапы чтобы сделать крышу на кирпичном доме?
Работы необходимо распланировать так:
Произвести фактические замеры коробки кирпичного дома.
Подготовить материалы и инструменты для работы.
Обработать элементы из дерева антисептиком.
Закрепить мауэрлат к возведенной стене.
Установить коньковую балку.
Смонтировать каркас.
Усилить кровлю стойками, подкосами и затяжками.
Произвести гидроизоляцию.
Установить обрешетку.
Сделать вентиляцию.
Произвести монтаж кровельного покрытия.
Установить отливы и стоки.
Закрепить конек.
Мауэрлат для крыши
Перед монтажом стропил нужно установить мауэрлат.
Перед началом монтажа прокладывают гидроизоляцию между мауэрлатом и монолитным армопоясом. Основу для стропил крепят к верхней кромке стены болтами, скобами, шпильками или с помощью проволоки. Самым надежным является монтаж на анкерные болты диаметром 10—12 мм. Их заранее закладывают в кладку для последующего монтажа кровли к кирпичной стене, а затем, проделав отверстия в брусе, вставляют и крепят при помощи гаек. Под гайки подкладывают шайбы диаметром 2,5—3 см и закрепляют контргайкой.
Крепление стропил
При возведении перекрытия на домах из кирпича стропила к мауэрлату крепят жестко. Существует два способа — с врубкой и без. Подрубку выполняют из расчета плотного прилегания стропил, которые фиксируют металлическими уголками толщиной 3—5 мм и саморезами. Вынос карниза делают при помощи кобылок, закрепленных к ноге с нахлестом не менее 1 метра. После крепления первого стропила к мауэрлату устанавливают и монтируют противоположное.
Укрепление крыши
Конструкцию укрепляют подкосами и вертикальными стояками. Крепят их коваными скобами, гвоздями 20 мм или саморезами и уголками. При монтаже скобами учитывают, что они должны работать на растяжение. Мансардная крыша требует дополнительного усиления каркаса, для этого используют ригельные балки. Если коньковая балка — более 6 метров, ее подпирают стойками, которые уменьшат нагрузку и укрепят крышу. Для придания прочности соединению стропил в верхней части их скрепляют болтами. Стойки, кроме верхнего и нижнего крепления, соединяют со стропилами горизонтально на уровне будущего потолка мансарды. Дощатая обрешетка дополнительно укрепит конструкцию. Ее делают поперек стропил с шагом, который зависит от кровельного материала.
Вентиляция
Монтаж конькового аэратора осуществляется для свободного выхода воздушных масс.
Подкровельное проветривание предохранит крышу от плесени, грибка и излишней влаги. Для недопущения этих пагубных явлений делают подшивку карниза разреженной доской, что обеспечит поступление воздушных потоков. Они будет циркулировать сквозь зазоры в 2—3 см, сделанные между утеплителем и кровельным материалом. Для выхода воздуха монтируют коньковый аэратор.
Кровля крыши
При выборе кровельного покрытия нужно помнить — для каждого материала есть допустимый уклон.
Основными разновидностями кровельного материала являются металлическая и гибкая черепица, покрытие из профлиста, шифера и ондулина. Металлочерепицу укладывают на разреженную обрешетку. Первый лист располагают в левом нижнем углу ската, выравнивают по карнизу и крайнему стропилу. Над ним, с нахлестом в 12—15 см, укладывают второй. Третий лист располагают справа от первого, а четвертый — над вторым. В таком порядке продолжают кровлю всей крыши. Крепят материал в специальные отверстия при помощи саморезов.
После окончания покрытия, придав профлисту нужную конфигурацию, монтируют его, как конек, с учетом зазора для аэратора. Узел примыкания кровли должен быть надежно защищен от снеговых заносов и дождя. При укладке гидроизоляции крыши оставляют напуск на стену в 25—30 см, сгибают по кромке, и при помощи битума или герметика приклеивают к стене. Усиливают конструкцию креплением на саморезы рейки (3,0×2,5 см), которую пускают по периметру.
Монтаж карнизов
Перед оборудованием карнизов стены должны быть утеплены, так как коробка подшивки должна лежать плотно. При использовании материалов из дерева избегают проведения дополнительной вентиляции. Короб подшивки прикручивают саморезами или шурупами к стропилам и кобылке. Нижнюю часть каркаса зашивают по всей длине доской 25—30 мм. К коробу монтируют водосточные желоба, которые позволят отводить осадочную воду, предохранят стены и фундамент от излишнего попадания влаги.
Постоянный адрес статьи

Cтатьи по теме

Крепление стропил к кирпичной стене: делать нужно правильно
Установка стропил на кирпичных стенах
Чтобы в один, далеко не прекрасный день, крышу дома не снесло сильным ветром, очень важно правильно выполнить монтаж её каркаса. В частности, мы поговорим о том, как осуществляется крепление к кирпичной стене стропил.
Нужны ли для этого какие-либо приспособления, каков порядок выполнения технологических операций, и какой нужно использовать крепёж? Разобраться с этими вопросами, поможет не только инструкция, но и видео в этой статье.
Мауэрлат – опорный элемент крыши
Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши.
Итак:
О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.
К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.
Крепление обвязки: способы
В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.
Итак:
После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.
Подготовка обреза кладки под установку мауэрлата
Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.
В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.
Варианты опирания стропил
Существует два, принципиально разных с конструктивной точки зрения, способа опирания стропил. Их выбор зависит от многих нюансов: варианта перекрытия, которое может быть плитным или балочным; конфигурации кровли; разных углов наклона скатов; наличия в доме мансарды.
И заметьте, что нет никакой разницы, из какого материала возведены стены, поэтому данную информацию могут взять на заметку и те, кто строит дом из пено- или газоблоков.
Обратите внимание! В первом варианте стропила опираются непосредственно на мауэрлат, а во втором — на поперечную балку, установленную поверх мауэрлатной обвязки. Чтобы не наделать ошибок, необходимо знать, в каких случаях следует отдать предпочтение тому, или иному варианту.
Критерии подбора схемы
При использовании схемы номер один, которая представлена ниже, карнизные свесы формируются или за счёт самих стропил, или путём монтажа на их концы специальных брусков, которые называют кобылки. Для опирания стропильных ног на обвязку, в мауэрлате вырезают пазы, как это показано на данном примере.
Крепление стропил к кирпичной стене: вариант опирания на мауэрлат
Но если свес стропила остаётся длинным, то есть, монтируется без кобылки, в точке его опирания на горизонтальный брус, делается специальная угловая выемка. Во второй схеме, которая, кстати, идеально подходит для домов с балочными перекрытиями, свесы кровли формируются за счёт вылета балок за вертикальную плоскость стены.
Тогда стропила крепятся к концам балок, образуя с ними треугольники. При этом нагрузка от веса стропил приходится не на стену, а на консоль, и для лучшего распределения нагрузок, внутри угла данного треугольника, соосно со стеной, устанавливают вертикальные подпорки, что хорошо видно на следующем фото.
Следует заметить, что вариант опирания стропил на балки, гораздо проще в исполнении, так как никаких сложных выемок выполнять не требуется. Единственно, на концах стропила делаются пазы для соединений «в полдерева», но элементы можно соединить и просто накладывая друг на друга.
Схема опирания стропил на балку
Если конструкция крыши простая, например: двухскатная, без мансарды, то второй вариант более чем уместен: монтаж стропил достаточно прост, при этом балки одновременно служат основанием для утепления и подшивки перекрытия. Но есть немало ситуаций, когда монтировать стропильную систему нужно только по первому варианту.
Например, когда этаж перекрыт железобетонными плитами. Так как перекрытие уже есть, то использование балок приведёт только к тому, что за счёт перерасхода пиломатериала увеличится цена конструкции. Поэтому первый способ, в данном случае, является более экономичным.
Когда дом перекрывается плитами, мауэрлат монтируется на них, а не на горизонтальный обрез кладки. В процессе установки, стропила фиксируют к обвязке металлическими пластинами с перфорацией под крепёж. Кстати: и гвозди, и саморезы, которые используют в качестве крепежа при монтаже стропил, должны быть оцинкованными!
Опирание стропил на обвязку
Первую схему лучше применить и в том случае, когда в конструкции дома присутствует мансарда, располагающаяся в крыше только наполовину. В таких домах, стены возводятся высотой в полтора, или в два с половиной этажа. Эта «половинка» и будет формировать стены мансарды. Установить балки в этой ситуации, конечно, можно — только тогда они будут резать помещение пополам, и сделать в нём что-либо, кроме нежилого чердака, не получится.
На вальмовых крышах, имеющих разные уклоны скатов, а так же выступающие архитектурные элементы в виде мезонина, необходимо использовать только вторую схему. В этом случае, сформировать правильно свесы за счёт концов стропил или кобылок, не получится. Причина в том, что из-за разности в наклоне скатов крыши, края свесов будут получаться на разных уровнях, и соединить их в единую линию попросту невозможно.
Если же и основные скаты, и вальмы наклонены одинаково, можно без проблем применять и первую, и вторую схемы. Стены зданий, имеющих крыши с такой сложной конфигурацией, чаще всего и заканчивают карнизными уступами, о которых было сказано в начале статьи.
