Мауэрлат: размеры бруса, толщина, сечение

Мауэрлат для крыши – это как фундамент для всего здания. Именно этот брус считается основанием кровли. Он принимает на себя передаваемую стропилами нагрузку и распределяет ее равномерно по стенам строения. Такая функция важна для прочности дома и его долголетия. Также мауэрлат называют маточным бревном, матицей или маткой и, как правило, выполняется он из бруса с большим сечением. При самостоятельном возведении жилья, пользователи могут столкнуться с рядом проблем. В частности, довольно распространенными являются такие вопросы, как: какой толщины должен быть мауэрлат или как правильно монтируется данный элемент? Чтобы ответить на них, стоит детально рассмотреть технологию установки матицы, параметры, от которых зависит конкретный выбор бревна либо бруса, а также рекомендуемые стандартами размеры для мауэрлата.

Особенности мауэрлата

Можно сказать, что именно мауэрлат – это один из главных элементов кровли. Этот брус является частью стропильной системы и основанием всей крыши. Если строить дом без него, то точечная нагрузка от стропильных ног будет оказывать давление только в определенных местах на стене и со временем прочность всего строения заметно ухудшиться. Кроме того, мауэрлатная балка необходима для фиксации кровельной конструкции, то есть матица прочно монтируется к стенам, а к ней уже закрепляются стропила, подробнее читайте: крепление стропил к мауэрлату. Укладывается элемент с небольшим отступом от края стены, это значит, толщина мауэрлата не может быть шире самой стены. Такая деталь необходима для построек из самого различного материала, при этом в зависимости от типа здания, может меняться конструкция и крепление мауэрлата.

Если дом из кирпича, то для закрепления балки следует смонтировать армопояс из бетона. В этот слой вставляются металлические анкера либо арматура, на которые в дальнейшем и устанавливается мауэрлат, подробнее читайте: армопояс под мауэрлат. Если требуется возводить крышу на деревянном строении, то функции мауэрлата выполняет венец, то есть верхняя балка или брус, также зафиксированные на анкера с несколькими нижерасположенными брусьями либо дополнительно обвязанные в единую систему прочной проволокой. На зданиях, где основной каркас из металла, рекомендуется использовать для мауэрлата металлический двутавр либо швеллер. Наиболее распространенное сечение мауэрлата составляет 15х15 см. Однако, в различных ситуациях, данный параметр может существенно отличаться. Что важно учитывать, при расчете основных размеров? Рассмотрит подробно данный вопрос.

Критерии для расчета мауэрлата

Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев.

1. Параметры дома, конкретно периметр и его площадь.
2. Используемые материалы для стен строения, стропил и финишного покрытия кровли.
3. Наличие мансардного этажа.
4. Климатические особенности региона.
5. Тип конструкции крыши.

При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:

• кровля со скатами – одно-, двух, четырехскатная и так далее;
• шатровые или куполообразные крыши;
• вальмовая и полувальмовая;
• плоские конструкции;
• крестообразная или ломанная.

В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.

Общие расчетные параметры

Надежность всего дома и кровли в частности, зависит от верного выбора бруса для устройства мауэрлата. Сечение мауэрлата может быть квадратным либо прямоугольным – это наиболее оптимальные варианты, которые позволяют добиться максимальной устойчивость элемента. Так как, используя круглые бревна, необходимо будет обтесать одну из сторон, которая должна примыкать к стене. Разумеется, без специальных инструментов сделать это идеально ровно не получится, а значит, есть вероятность перекоса стропильной системы в дальнейшем. Поэтому оптимально использовать готовый брус, сечение которого варьируется в пределах 10-25 см. При этом размер мауэрлата должен быть не менее 1/3 от толщины несущих стен, но не слишком большим. Если балка будет массивной, то она создаст дополнительную нагрузку на конструкцию строения, но прочности кровли это не прибавит. Что касается длины, то оптимально использовать брус, равный по данному параметру стене. Если же нет такой возможности и необходимо будет стыковать два элемента между собой, то в этом случае важно применять отрезки равные по длине либо отличаемые минимально. Соединение делается методом перекрытия, то есть на конце одного бруса вырезается верхняя половинка, на другом нижняя, а затем производится наложение двух концов и скрепление их насквозь болтами либо гвоздями.

Чтобы понять, какой должна быть высота мауэрлата, ширина и прочие параметры, следует рассчитать объем деревянной балки и ее вес. Для этого можно воспользоваться простыми формулами. Для расчета массы: m = rV, где r – это плотность древесины и V – это объем. Соответственно, чтобы найти объем, стоит использовать формулы: V = SL, где S – сечение, а L – длина. Если все основные параметры можно измерить самостоятельно, то узнать плотность древесины довольно легко из специальных таблиц, кроме того, многие производители пиломатериала подробно расписывают характеристики реализуемого товара. В частности, наименьшей плотностью обладают такие породы, как пихта сибирская, сосна, ель, липа и прочие. Имея все параметры, останется только подставить их в формулы и получить результат подсчетов.

Рекомендуемые параметры для мауэрлата

В строительных ГОСТах и СНиПах подробно расписан рекомендуемый размер мауэрлата. В частности, наиболее оптимальный вариант – это применение бруса из древесины лиственных пород, сечение которого составляет 10х15 см. Также возможны такие вариации, как 10х10 либо 15х15. То есть не стоит применять балку, ширина которой менее 10 см, так как она не будет отличаться высокой прочностью. Деревянный брус шириной более 25 см будет оказывать огромное давление на стены строения, а, значит, также не сделает его более надежным и долговечным. При этом важно помнить, что от края стены обязательно должен быть отступ, составляющий как минимум 5-6 см. Что касается длины, то стоит выбирать брусья либо равные длине стены, либо составляющие половину размера, то есть чтобы при объединении частей мауэрлата на каждый элемент опиралось одинаковое количество стропильных ног. Это позволит наиболее равномерно распределить нагрузку.

Разумеется, важно не только правильно рассчитать размеры мауэрлата, но также выбрать наиболее качественную древесину для монтажа. Так специалисты рекомендуют применять пиломатериал хвойных пород, который в обязательном порядке обрабатывается антисептическими препаратами, антипиренами и гидрофобизирующими составами. Это поможет защитить дерево от огня, воды, грибка, насекомых и прочих неприятностей, которые могут привести к снижению прочности материала.

Подводя итог, можно сказать, что мауэрлат – это важная часть кровельной конструкции. И в обязательном порядке данный элемент должен быть прочным, чтобы суметь выдержать не только давление материалов, используемых при возведении крыши, но также снеговые, ветровые нагрузки и многие другие внешние воздействия. Именно поэтому стоит придерживаться рекомендаций специалистов при подборе размеров мауэрлатной балки, а также рассчитать все параметры прежде, чем приступить к монтажу кровельной системы.

размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео

Содержание статьи:

1. Как правильно установить мауэрлат
2. Правила выполнения монтажа стропил к мауэрлату
3. Особенности жесткого крепления
4. Особенности скользящего (шарнирного) крепления

Мауэрлат – это деревянный брус, выполняющий роль опоры для наслонных деревянных стропил в кровельной конструкции. Благодаря ему нагрузка крыши равномерно распределяется по поверхности всех несущих элементов, помимо этого, установка мауэрлата выполняется для соединения крыши со стенами дома.

Расположение мауэрлата допускается как по всем внешним стенам, а точнее по их верхней части, постройки, так и только под стропильной ногой, передающей нагрузку. В первом случае речь идет о цельном мауэрлате, во втором – о частичном. Не зависимо от выбранного способа, брус не должен касаться внешнего края стены.

Для предотвращения процесса гниения древесины поверх бруса обматывается водонепроницаемый материал, как правило, рубероид.

Надежность и прочность конструкции обуславливается качественным креплением каждого звена между собой и к стропильной системе. Она изготавливается из древесины – бруса, бревен, досок, при этом сечение мауэрлата должно соответствовать стандартным требованиям: 10×10 см, 10×15 см, 15×15 см. При использовании бревен следует отпилить одну сторону так, чтобы при укладке к стене не было просветов.

Как правильно установить мауэрлат

Работа может выполняться несколькими способами:

1. Укладка и крепление мауэрлата к верхним бревнам при помощи:
   — металлических уголков для крепления стропил;
   — скоб;
   — стальных или деревянных нагелей;
   — оцинкованной проволоки (диаметр – не менее 5 мм).

2. Укладка и крепление мауэрлата по периметру кирпичной кладки.
   Данный метод требует предварительного определения места монтажа и использования материала для крепежа. В этом случае установка мауэрлата своими руками может быть:
   -К кирпичным стенам анкерными болтами, а также химическими самозатвердевающими анкерными растворами;
   -К той же основе, но шпильками или кусками арматуры, которые вставляются непосредственно на завершающих этапах строительства стен. Данный способ подходит только для небольших кровель;
   -К той же основе, но проволокой-катанкой, закрепляемой за несколько рядов до завершения кладки. Длина проволоки рассчитывается на обвязку бруса мауэрлата. Количество креплений при этом должно быть равным количеству стропил, либо превышать их число.
3. Последний способ — укладка мауэрлата к деревянным пробкам, предварительно обработанным защитным раствором. Пробки могут располагаться:
   — под самим мауэрлатом;
   — с отступом на ряд ниже мауэрлата;
   — рядом с мауэрлатом, но почти у внешнего края стены.

Независимо от выбранных способов, показанных подробнее на фото, крепится мауэрлат к пробке металлическими скобами.

Если для строительства дома используются бетонные плиты или газобетон, то обязательно заливается армопояс со вставленными с небольшим промежутком друг от друга шпильками диаметром от 1 см. Оставленного конца шпильки должно хватить на толщину бруса и качественную затяжку контргайкой.

Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.

Правила выполнения монтажа стропил к мауэрлату

При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.

Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление.

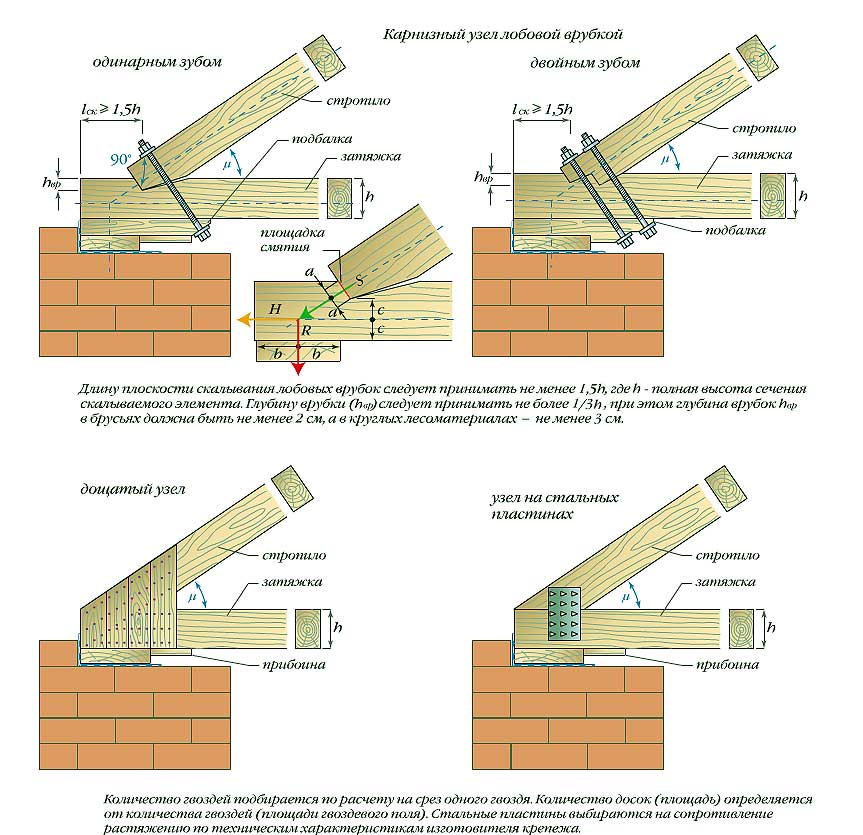

Особенности жесткого крепления

При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.

В этом случае монтаж мауэрлата выполняется при помощи:

1. Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.

2. Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В обоих случаях для дополнительного соединения стропила с основой используется проволока-катанка и анкера, подстраховывающие конструкцию. При наличии одинакового угла ската кровли для возведения стропил выбирается один какой-то шаблон. Читайте также: «Как срастить брус по длине».

Как установить мауэрлат своими руками, подробнее на видео:

Особенности скользящего (шарнирного) крепления

Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения.

Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.

Скользящее крепление подразумевает различные способы сопряжения, включая:

1. Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».
2. Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
3. Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:
   — двух гвоздей, вбиваемых по бокам напротив друг друга;
   — одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;
   — скобы, соединяющей стропильную ногу и мауэрлат;
   — металлической пластины с просверленными отверстиями для крепежных материалов.

Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов (прочтите также: «Монтаж и размеры стропил для крыши»).

Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).

Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.

Как крепится мауэрлат к стене из газоблока. Мауэрлат на газобетон без армопояса — способы есть, но стоит ли? Мауэрлат

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решила подать заявку!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом стоит около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди 300 метров гора, а за ней 200 метров железная дорога (шоссе на Москву через Пермь), иногда ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Потом перешли к газоблоку (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: задняя часть дома (где нет эркера) балки 150*150 где- то по 4 метра, опираясь на стену и перегородку по 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, все прислоненные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, фронтоны высотные по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить муссонную крышу, к чему ее крепить, и тут полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не доделал и прикрутил планку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1,2 от второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока . Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, но ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом стоек 1,5 метра, затем возводят мансарду с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

При обустройстве кровли, как крепить мауэрлат к газобетону без армопояса, начинает интересоваться очень много будущих домовладельцев, выбравших для стен газосиликатные блоки. Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как достаточно трудоемко. И если есть обходной путь без ее снаряжения, почему бы им не воспользоваться? Просто надо знать, что для этого делать в первую очередь.

Как крепить мауэрлат к газобетону без армопояса, и стоит ли решаться на этот шаг, можно только точно знать, чем вы рискуете, и насколько безопасным в результате будет ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, сначала разберемся в терминах и назначении отдельных элементов конструкции.

Что такое мауэрлат

Люди, достаточно далекие от кровельных работ, очень смутно представляют, из чего состоит крыша над их головой. Загадочный термин «мауэрлат» почти никому ничего не говорит, кроме профессиональных кровельщиков. Между тем, это своеобразное ограждение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей. Его установка преследует 2 основные цели:

• точечное распределение нагрузки , которое обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходясь на отдельные участки, быстро приведет к просадке нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — возможному ее обрушению или обрушению. самой коробки дома;
• скрепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания. Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи быть не может.

Традиционно мауэрлат изготавливают из дерева, чаще всего из просушенного бруса (причем лиственного) сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы имеют большой вес. Во-вторых, стропильную систему тоже придется делать из металла, что опять же нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.

Зачем нужен усиленный ремень?

При всех достоинствах некоторых строительных материалов, как современных, так и известных, им непременно сопутствуют и некоторые недостатки. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, то они быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, не стоит отказываться от армопояса. Особенно для тех, чей дом строится в сейсмоактивных зонах. В качестве причин, по которым следует согласиться на его снаряжение (пусть и со скрежетом зубов), можно назвать следующие:

• усадка характерна не только для деревянных срубов, но и других построек. Для ячеистого бетона она особенно характерна, и по стенам она часто течет неравномерно. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных подвижках грунта;
• армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
• если кто не знает, стропила оказывают на стены давление разрыва. Особенно высок он зимой, когда к весу кровли добавляется дополнительная масса снега и намерзание льда в виде сосулек (к тому же эти осадки могут значительно увеличить вес конструкции). Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
• И все эти аргументы дополняются возможностью более надежно и просто закрепить конструкции крыши на стенах.

Чаще всего армирующий пояс изготавливается путем заливки бетона в заранее сооруженную опалубку. Второй вариант – выложить его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если совсем нет возможности обустроить такую ​​полезную прокладку, строители могут предложить только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная в стены, во многом заменяет армирующий пояс. Ряд 3-4 до верха стены по всему периметру между газобетонными блоками заделывается отрезок проволоки. Крепить его следует, начиная с середины, а длину рассчитывают таким образом, чтобы мауэрлатного бруса хватило, чтобы дотянуться до верха стены. Для крепления элемента мауэрлата в бруске делается отверстие. Количество связок не ограничено, но в большинстве случаев оно соответствует количеству стропильных ног.

Более прочным признан химический анкер, также называемый клеевым, жидким, а также инъекционной массой. В грубом описании он состоит из 2-х частей: металлического стержня и синтетическо-полимерной клеевой массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самой фурнитурой. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, тогда как химический проникает в поры газобетона, плотно скрепляя его с метизом.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний – просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров – даже работайте под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопояса — к химическим анкерам ничего приваривать нельзя. Сварка стержня с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ожидать от крепежа какой-либо прочности бесполезно.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, то они должны быть закреплены максимально качественно и мощно. В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины – берегите возможность его регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армопоясом — вместе они создают
очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  П-образные блоки — будут вместилищем для арматуры и бетона

П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

У вас должен получиться сплошной «канав» — для этого по углам нужно поставить блоки с подпиленными сторонами.

Затем в образовавшийся паз установите армированный ремень.

Прикрепите к поясу якорь с резьбой, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

Теперь можно все это залить бетоном.

После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на наличие других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона. Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работ:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в газобетон.

Затем шпильку необходимо заполнить раствором.

Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

Затяните гайки.

На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать. Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее долговечен и прочен – он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае. Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:

На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в распределении нагрузки от конструкции крыши по всем стенам. В основном для изготовления крепежа используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;
• крепление мауэрлата к газобетону проволокой.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении наиболее простым является использование П-образных блочных элементов в виде желоба по периметру наружных стеновых конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется при кладке блоков несколькими рядами до верха, при этом длина должна быть достаточной для контргайки и толщины брусков. Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурными воздействиями и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание пропила в стропильной доске и монтаж ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен. и стропила. Для создания жесткой сопряжения потребуются опорные брусья длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в мауэрлатную конструкцию в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Крепление мауэрлата к газобетону с армопоясом и без него

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, располагаемого в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего Армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, есть вероятность, что он треснет или даже треснет. Для предотвращения таких изменений устраивают армопаузу, она также позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в разделении нагрузки от конструкции крыши по всем стенам. Древесина используется в основном для изготовления крепежных изделий. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из газобетона было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенную с соседними элементами. Брусья должны находиться внутри кладки, выходя наружу не менее чем на 5-6 см. Для опирания мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно применение нескольких приемов, подходящих для разных условий:

• Фиксация скобами, заделанными в кладку;
• Анкерное крепление на основе армопояса;
• Крепление мауэрлата к газобетонной проволоке.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного прохождения стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.

Армопояс

Монтаж мауэрлата к газобетону с армопоясом наиболее предпочтителен, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа фиксаторов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома, при этом заранее закрепляя ее, создаются фиксаторы для мауэрлата. Самый простой вариант – использование П-образных блочных элементов в виде водосточного желоба по периметру наружных конструкций стены, причем перерывов быть не должно. Далее формируется пропил на уголках. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности масса заливается в один прием. Перед этим на армированном поясе закрепляют анкер с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также фиксируются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным угольником, или элементы в виде Г-образной формы. Их фиксация производится при укладке блоков в несколько рядов до верха, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному методу: брусок надевается на шпильки при застывании кладки и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привинчивания болтов к раме и их дополнительного погружения в бетон. Достаточно надеть мауэрлат на шпильки и с помощью гаек подтянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяются монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой пазы с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкерами.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если использовать шнур и уровень, с жидким бетоном работать сложнее. В первую очередь устанавливается точное расположение креплений, на доске отмечаются точки верхних частей болтов, позже они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем балка крепится к стене. Основание стропил крепится на болты, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения замков. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивной гнили дерева, для предотвращения этого процесса применяется гидроизоляционный материал, уложенный в два слоя. В качестве него могут выступать как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании провода достаточно проделать отверстие на расстоянии не более 35 см для всех креплений, пропустить провод, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлат.

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотной фиксации мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типу конструкции (висячая или носовая).

Навесная версия может иметь разные интерфейсы. Наиболее распространено крепление с жестким интерфейсом, при этом отсутствует возможность смещения и поворота. Также используется скользящее сопряжение, обеспечивающее перемещение балки и поворот относительно стержня. Последний вариант уменьшает расширение древесины, вызванное температурным воздействием, и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего интерфейса используются три метода:

• Применение специального металлического крепежа для соединения стропил;
• Снятие балки со стен и фиксация ее пластиной;
• Создание запилов в дощатом стропиле и установка его на мауэрлат с применением уголков, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также конструкции из дерева. Ввиду того, что и каркасные, и деревянные дома заметно поддаются усадке, при отсутствии возможности одновременного смещения здания и короба крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткого сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в конструкцию мауэрлата в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с двух сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, чтобы можно было предотвратить проблемы с кровельным покрытием.
