Однопроволочные жилы

Такая составляющая проводки выполнена из одного сплошного проводника тока необходимого сечения, покрытая изоляционным слоем. Провод с однопроволочной жилой отличается жесткостью, поэтому постоянные сгибания могут привести к слому.

Какой выбрать кабель для электропроводки

Когда наступает время проводить электромонтаж в доме, каждый человек задается большим количеством вопросов. Ведь необходимо приобрести все комплектующие и соединить их между собой. Однако самое главное во время электромонтажа – это выбрать провода и кабеля, ведь именно от них будет зависеть безопасность всего помещения. В этой статье мы решили подробно рассказать, как выбрать кабель для электропроводки в собственном доме.

Провод или кабель

В первую очередь вы должны определить для себя, какой проводник нужно использовать. Мы уже с вами рассматривали отличие провода от кабеля. А во время проведения электромонтажа в жилом помещении нужно использовать только кабель.

Можно выделить и несколько причин, почему нельзя использовать провода в проводке дома:

1. Малая защита. Провода практически никогда не могут похвастаться надежной защитой. Соответственно повредить их очень просто.
2. Изоляция не выдерживает длительного нагрева. Поэтому может случиться возгорание. Плюс провод постоянно перегревается, а это может оставить след на стене, обоях и т.д.
3. Средний срок службы провода – 10 лет, а кабеля 30. Разве вы будете каждые 10 лет менять проводку?
4. Провода запрещено прокладывать закрытым способом, то есть в стене или полу.

Как вы понимаете, стоит выбирать только кабель. Однако и тут заключается особенность, ведь некоторые провода также подходят, но рисков в любом случае остается не мало, поэтому лучше один раз взять проверенный.

Как выбрать кабель для электропроводки: основные критерии

Дабы вам проще было воспринимать информацию, мы решили рассказать несколько рекомендаций, которые помогут не допустить ошибку:

1. Кабель всегда выбирайте трехжильный. Ведь современная электропроводка должна быть с заземлением. Даже если у вас заземления нет, то вы должны понимать, что рано или поздно без него обойтись не получится.
2. Материал кабеля – медь. Сейчас алюминий запрещено использовать, так как это слишком опасно.
3. Сечение кабеля. Перед покупкой вы должны правильно рассчитать сечение кабеля, делать это рекомендуется всегда с хорошим запасом, ведь в любой момент нагрузка на проводку в доме может увеличиться. Следующие фото поможет вам подобрать оптимальное сечение кабеля для дома:
4. Марка провода. Сейчас для проводки в доме рекомендуется использовать следующие провода: ПВС, ВВГ, его модификацию ВВГнг (не горит) и NYM (немецкий не горящий кабель). Конечно, можно использовать и другие, но эти считаются самыми проверенными на данный момент.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые помогут вам выбрать кабель для дома.

Здесь вы сможете узнать основные правила ПУЭ.

А вот в этом видео делиться мнением другой эксперт.

Также читайте: основные характеристики кабеля СИП.

Какой провод использовать для проводки в доме: выбор кабеля

Какой провод использовать для проводки в доме, если решено делать замену или модернизацию системы электросети в квартире? Этим вопросом задаются многие. Однако ответ, знание которого позволит быстро провести замену проводки, большинству незнаком.

Монтаж новой электросети может быть обусловлен многими причинами: проведение капитального ремонта в доме, сеть, не справляющаяся с увеличенной нагрузкой, или же появление искрений в розетках. Так как кабель без преувеличений выступает главным составляющим системы, то решить, какие провода нужны для проводки в доме и какой кабель использовать для электропроводки в квартире, крайне важно.

Выбор типа кабеля

Итак, какие провода использовать для проводки в квартире? Почти вся электропроводка в жилстрое была смонтирована на основе алюминиевых устаревших проводов. Кабель для электропроводки в квартире из алюминия не является надежным выбором. С течением времени изоляция на кабеле начинает разрушаться вместе с алюминиевой сердцевиной, подверженной окислению и последующей ломкости. Очень скоро такой кабель перетирается на изгибах, и электросеть выходит из строя. Поэтому провод медный для проводки в квартире – более выгодный выбор.

Кабель из меди – лучший провод для проводки в квартире. Он более износоустойчив, имеет минимальное удельное сопротивление и высокую пропускную скорость. Немаловажен и тот факт, что медные кабели ремонтируются. При необходимости есть возможность обойтись малыми затратами и не заменять всю сеть, а провести замену определенного участка, например, удалив испорченный участок провода и припаяв новый.

Заметьте: не допускается спайка медного провода с куском алюминиевого – это вызывает химическую окислительную реакцию.

Выбор наиболее подходящей марки провода

Если с вопросом «Какой провод выбрать для проводки в доме?» уже ясно, то теперь важно определиться с тем, какая марка провода для проводки в доме подойдет. Марка провода для проводки в квартире определяется, исходя из основных характеристик: числа жил, типа изоляции и многого другого. Например, провод с маркировкой ПРТО состоит из медной жилы с изоляцией из хлопчатобумажной ткани, пропитанной специализированным составом, устойчивым к гниению.

Стоит отметить, что марка провода для скрытой проводки, наиболее подходящей для квартиры, – ВВГнг и ПУНП. Для того чтобы организовать подключение к щитку, размещенному на этаже, предпочитают провода маркировки NYM.

Если появился вопрос, какой провод взять для проводки в доме со значительным энергопотреблением или же для частного имения, то можно смело выбирать прочный и износоустойчивый NYM. Он применяется также для индивидуальных подключений сети и для грамотной разводки сети к мощным электроприборам. Конечно же, при выборе, каким кабелем делать проводку в доме, стараются остановиться на более экономичных проводах ВВГнг, которые, к сожалению, не могут похвастать таким долгим сроком бесперебойной эксплуатации, как NYM.

Об особенностях прокладки электропроводки в домах из бруса читайте здесь. С фото ретро-стилизации электропроводки можно ознакомиться здесь.

Применяемость различных типов кабелей

Необходимо рассмотреть представленные выше маркировки кабелей детальнее, чтобы больше не оставалось сомнений, какой кабель лучше для проводки в доме. Провод ВВГнг – защищенный кабель с расположенными в нем жилами из меди со специализированной изоляцией. Предпочтение такой марки разрешит проблему с решением вопроса, какую проводку использовать в доме, причем не только в сухих, но и подверженных скоплению влаги помещениях.

Какие провода лучше для проводки в квартире: ВВГнг или просто ВВГ? Заметьте, что провод ВВГнг в отличие от простого ВВГ имеет огнеупорную защиту, то есть при возгорании будет произведена локализация пожара, именно поэтому стоит предпочесть более безопасные и надежные ВВГнг.

Если вы ищите, какой провод лучше для проводки дома как во внутренней, так и внешней прокладке, то подойдет кабель NYM. Он незаменим при организации сети на открытом воздухе, т.к. защищен от попадания прямонаправленных солнечных лучей. Он обладает впечатляющими характеристиками: не горюч и не вызывает дымовыделения. Это важный и решающий момент при решении того, какой кабель использовать для проводки в доме. NYM состоит из прочных медных жил, оснащенных несколькими защитными оболочками и износоустойчивой изоляцией.

Есть и еще один ответ на вопрос «Какой кабель нужен для проводки в доме?». Можно отдать предпочтение и марке ПУНП. Это наиболее дешевый провод, поэтому при решении проблемы, какой кабель выбрать для проводки в доме, монтируется достаточно редко. ПУНП наилучшим образом подходит для обустройства сетей с небольшой нагрузкой и для организации системы освещения в доме. К сожалению, изоляция маркировки ПУНП обеспечивается материалами невысокого качества, поэтому срок службы провода небольшой.

Какой провод используется для проводки в квартире еще? Существуют такие марки, как ПРН, ПРТО, ПРИ, ПРД и т.д., но монтируются они редко, так как имеют особые нюансы при прокладке. К примеру, ПРТО должен устанавливаться обязательно в несгораемых трубках, а ПРД подходит для модернизации осветительных сетей, защищенных от влаги помещений. Из-за таких ограничений марки ПРТО, ПРД, ПРН, ПРИ реже всего упоминаются при решении вопроса «Какой провод выбрать для проводки в квартире?».

Прочтите также:
— Как подключить проходной выключатель?
— Дистанционный выключатель света с пультом
— Выключатели света: разновидности, характеристики, цены
— Подключение проходного выключателя: инструкция и схема
— Как правильно подключить выключатель света. Пособие знатока
— Замена проводки в квартире

←Вернуться

Какой кабель использовать для проводки в квартире

То, что современные модели различных бытовых приборов более экономичны в плане энергопотребления – факт неоспоримый. И, тем не менее, эл/проводка в большинстве случаев или нуждается в обновлении, или требуется организовать новые точки подключения.

Во-первых, по причине увеличения количества этой самой техники в каждом доме, во-вторых, из-за износа старых линий. Следовательно, перед собственником встает вопрос, какой кабель целесообразно использовать при реставрации старой или прокладке новой проводки в квартире. Вот с этим мы и разберемся.

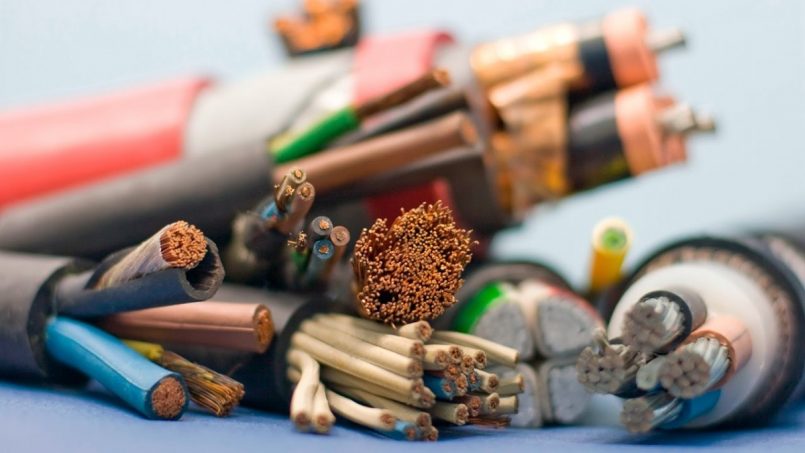

Существует множество разновидностей продукции, в составе которой есть токопроводящая (одна или несколько) жила. Мало кто понимает разницу между такими образцами, как кабель, провод, шнур. Да, по сути, это особенно хозяину и не нужно. Главное, понять, по каким критериям выбрать именно тот товар, который подходит для монтажа внутриквартирной проводки. Кстати, в обиходе чаще употребляется термин «кабель», как понятие обобщающее. Из этого автор и исходит.

Маркировка кабельной продукции

Зная, как ее расшифровать, несложно определить основные характеристики и предназначение того или иного образца. Маркировка кабелей – буквенно-цифровая; считывание информации, естественно, слева направо, по позициям.

Буквы

1-я – материал внешней оболочки

• В – ПВХ.
• Р – резина. В квартирах прокладывается довольно редко.
• П – полиэтилен.
• К – обозначение контрольного кабеля. Для проводки в квартире практически не используется.

2-я – тип изоляции токопроводящих жил (как материал, так и буквы на второй позиции – те же самые).

3-я – особенность конструктивного исполнения кабеля

• З – наличие заполнителя между отдельными проводниками. Кстати, такие кабеля довольно сложно разделывать!
• Шв – эта буква свидетельствует о том, что наружная изоляция кабеля выполнена в виде шланга из ПВХ. Это, как правило, и есть шнур.
• Э – экранированный образец.
• Г – продукция характеризуется особой гибкостью.
• ОЖ – кабель (провод) одножильный.
• П – плоский, или говоря на народном сленге, «лапша».
• НГ – устойчивость изоляции к возгоранию.
• Б – бронированные кабеля. Для квартирной проводки не применяются. Символ Бб означает, что защита жил от механического повреждения исполнена стальной лентой.

Цифры

Они проставляются в конце маркировки и показывают класс гибкости образца.

Критерии выбора кабелей для проводки в квартире

По материалу проводников

Алюминий

К плюсам алюминиевых проводов можно отнести только низкую цену — пожалуй, это все.

Минусов значительно больше:

• Недостаточная механическая прочность. На изгибах такие жилы (даже изолированные) легко ломаются. Это существенно усложняет монтаж проводки в квартире.
• Низкая электропроводность. Для одной и той же цепи придется использовать алюминиевый провод большего сечения, чем медный.
• Быстрое окисление металла. Следовательно, соединять (сращивать) проводники можно только с помощью контактных колодок.

Медь

Плюсы:

• Прочность.
• Достаточная эластичность жил. Такой кабель несложно проложить по трассе с любой конфигурацией.
• Возможность соединения проводников несколькими способами.
• Высокая электропроводность.

К минусам медного провода, теоретически можно отнести тот факт, что кабеля (провода) с медными жилами стоят дороже, чем их аналоги с алюминиевыми. Но в перспективе, с учетом долговечности такой проводки в квартире, затраты на продукцию вполне окупаются.

По способности изгибаться

Хотя и существуют определенные правила монтажа внутриквартирной проводки (например, отсутствие диагоналей на трассе), но различных изгибов, изменений направления линии не избежать. С этой точки зрения и следует оценивать целесообразность покупки того или иного кабеля. Изделия бронированные однозначно отпадают. Их основное предназначение – прокладка вне строений. Приобретать продукцию экранированную также вряд ли стоит. Разве что для сигнальных линий. Тем более что ее цена выше, а на изгиб она не так податлива.

По сечению

Основной критерий – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте здесь). Определяясь с этим параметром, не следует забывать и о некотором запасе по мощности (примерно +⅓ от ее расчетного значения). Это самый распространенный совет. Но автор считает необходимым дать еще один. Нужно учесть и перспективу. Ведь дом постоянно пополняется новыми образцами бытовой техники.

Что проще – сразу заложить в квартире кабель с жилами большего сечения (да, купить продукцию несколько дороже), или потом заниматься переделкой проводки? Это уже решать вам, уважаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

• Освещение – 1,5.
• Розетки – не менее 2,5.

Для подключения мощных образцов бытовой техники (панель варочная, сушильный шкаф и тому подобное) прокладываются индивидуальные линии.

По длине

И здесь необходим некоторый запас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится сделать с первого раза? Цельная линия гораздо лучше, чем состоящая из отдельных сростков. А оставшийся кусок кабеля после монтажа проводки всегда можно будет использовать по назначению – в самой квартире, на даче, в гараже.

По производителю

Здесь коротко – покупать кабель для проводки нужно только того производителя, который пользуется хорошей репутацией. Продукция малоизвестных фирм качеством не отличается, так как они нередко стараются экономить буквально на всем – материалах, технологии. Следовательно, и о соответствии кабелей требованиям ГОСТ говорить не приходится.

Вывод – приобретать кабельную продукцию следует лишь в специализированных торговых точках. Если думать о безопасности своей и членов семьи, то на различных «блошиных» рынках, с рук, покупать материал для проводки в квартире вряд ли разумно.

Рекомендация по выбору кабелей

Для внутриквартирной проводки (линии освещения, подключение розеток) целесообразно использовать следующие марки кабельной продукции. Это не единственные варианты, хотя и самые применяемые.

ВВГ

Для проводки скрытым способом – отличный выбор. Внешняя и внутренняя изоляция – винил, гибкость достаточная (см. расшифровку маркировки выше).

Если первая литера «А», то жилы из алюминия (АВВГ). Такая продукция пользуется меньшим спросом, поэтому продавцы нередко ее позиционируют как абсолютно идентичную медному кабелю и рекомендуют покупателям, при этом акцентируя внимание на более низкой цене. О разнице материалов жил уже сказано, и это нужно учитывать.

NYM

Импортный аналог ВВГ. Основная разница лишь в цене – кабель немецкого производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки небольшое отличие по данному параметру не принципиально.

ШВВП

«Лапша» используется не так часто. В основном, при переустановке розетки на другое место.

ПВС

Проводники многожильные. В основном провод ПВС используется для присоединения к линии бытовых и осветительных приборов стационарной установки, подключения розеток, самостоятельного изготовления переносок (удлинителей).

Рекомендации по монтажу проводки

Для упрощения процесса расключения жил целесообразно приобретать кабеля (провода), в которых каждая из них имеет разную (по цвету) изоляцию. В этом случае отпадет необходимость в «прозвонке» линии.

Существуют определенные правила подключения кабелей. Их соблюдение в дальнейшем исключит путаницу в маркировке жил и упростит поиск возникшей неисправности.

• «Ноль» – всегда синий (по старому ГОСТ голубой) проводник.
• «Земля», если она есть в квартире – жила с желто-зеленой изоляцией.

Перед закладкой кабеля его следует «прозвонить», то есть проверить на целостность. Редко, но случается, что какая-либо из жил имеет обрыв. Это может быть вызвано рядом причин – нарушением технологии намотки изделия на бобину (еще на производстве), правил его транспортировки и хранения. В любом случае, гораздо проще сразу убедиться в исправности кабеля, чем потом, после завершения монтажных работ, искать дефект в линии. Тем более если проводка делалась скрытной.

Если расчеты производились для кабеля медного, а приобретается по факту изделие с жилами алюминиевыми, то значение их сечения нужно увеличить в полтора раза.

Относительно «квадратов» проводников нужно учесть еще один нюанс. Если проводка ведется скрытная, под штукатуркой (облицовкой), то возможно повышение температуры жил. Поэтому их сечение также несколько увеличивается.
