Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО
НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ! Кабель КГ для сварочного аппарата маленькое фото

Что нужно знать для выбора сечения кабеля для электроплиты?

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.

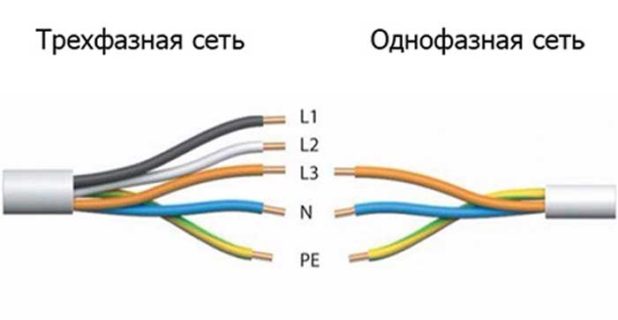

  2. Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.
Как подключить кабель электроплиты 220В
Подключение кабеля электроплиты 380В
 Для подбора сечения кабеля для варочной панели вы можете воспользоваться таблицей 1.

Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.

Сечение жилы, мм2 Однофазная сеть (220В) Трехфазная сеть (380В)
Мощность, кВт Ток, А Мощность, кВт Ток, А
1.5 4.1 19 10.5 16
2.5 5.9 27 16.5 25
4 8.3 38 19.8 30
6 10.1 46 26.4 40
10 15.4 70 33 50
16 18.7 85 49.5 75
25 25.3
115
59.4 90
35 29.7 135 75.9 115

ВАЖНО
При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.

Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

Марки кабеля для электроплиты – обзор, сравнение цен

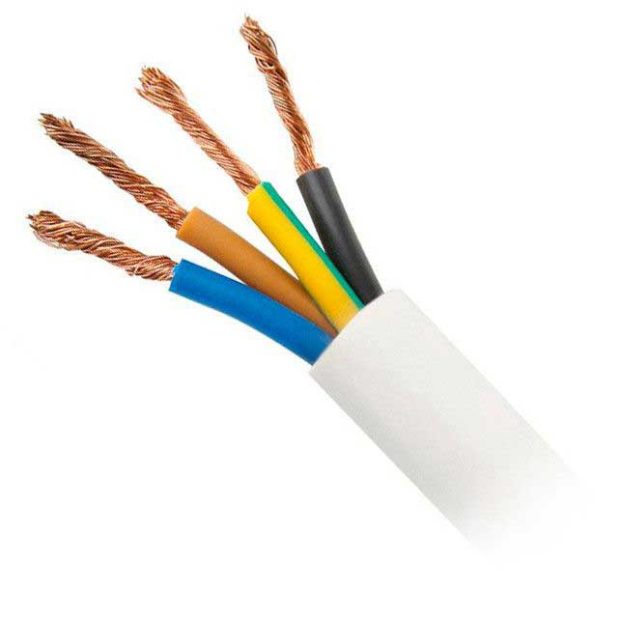

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

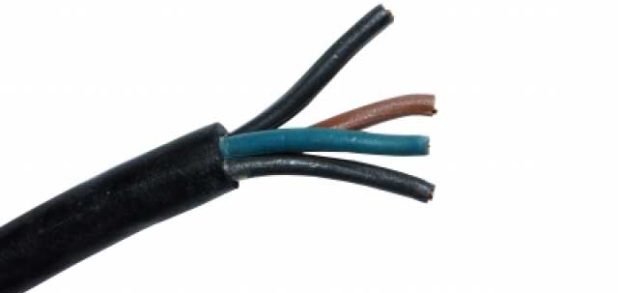

Кабель марки КГ для плиты Кабель марки ПВС
Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты.  Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО
Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.

Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.

ПВС ШВВП КГ ВВГнг-LS/FRLS
Материал изоляции/оболочки ПВХ/ПВХ ПВХ/ПВХ резина/резина ПВХ/ПВХ с пониженным горением и выделением дыма
Количество жил 2-5 2-3 2-5 2-5
Сечение, мм2 0,75-25 0,5-2,5 (очень редко сечения 4-6) 0,5-240 1,5-240
Форма исполнения круглый
плоский
круглый круглый (возможен в плоском исполнении)
Особенности эксплуатации соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей провод больше рассчитан на подключение маломощной техники, освещения предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий
Цена за кабель сечением 3х4, руб/м *** от 62 руб/м от 72 руб/м от 70 руб/м от 60 руб/м
Купить кабель для электроплиты вы можете в магазине элмартс

Отправить запрос

Подключение кабеля к электроплите

Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.

Существует 3 основных способа подключения электроплит:

  1. проводом от клемм ввода к специальной силовой розетке
  2. через клеммную коробку
  3. напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

Подключение плиты безрозеточным способом

Схема подключения электроплиты через клеммную коробку

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 ммлибо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый для вертикальных заземлителей16
Сталь чернаяКруглый для горизонтальных заземлителей10
Сталь чернаяПрямоугольный1004
Сталь чернаяУгловой1004
Сталь чернаяТрубный323,5
Сталь оцинкованнаяКруглый для вертикальных заземлителей12
Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
Сталь оцинкованнаяПрямоугольный753
Сталь оцинкованнаяТрубный252
МедьКруглый12
МедьПрямоугольный502
МедьТрубный202
МедьКанат многопроволочный1,850

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Какой провод нужен для подключения электроплиты: правила и рекомендации

Решением данного вопроса приходится заниматься, если бытовой прибор куплен в неполной комплектации. В основном это касается импортных моделей, так как не все зарубежные производители (а иногда и отечественные) поставляют электроплиты вместе с кабельной продукцией для присоединения к сети. И вот здесь перед домашним мастером встает вопрос – какой же кабель нужен для подключения новой электроплиты?

На заметку

Еще в магазине, заранее зная, с чем может столкнуться покупатель, менеджеры сразу же начинают предлагать и провод для подключения. С этим торопиться не нужно. Практика показывает, что такое приобретение, как правило, обходится дороже. Лучше все параметры провода рассчитать самому, ориентируясь на паспортные данные прибора.

Что нужно знать

Точную рекомендацию давать не возьмется ни один специалист, если неизвестна мощность электроплиты. Расчеты придется делать самостоятельно, и для этого лучше воспользоваться готовыми таблицами.

Подключение организуется в зависимости от места установки и особенностей схемы эл/проводки. То есть, как удобнее хозяину, но с соблюдением определенных правил.

  1. Сечение провода во многом зависит от длины трассы. Для большинства моделей – не менее 4 «квадратов», если протяженность линии до 12 м, и от 6 мм2 при увеличении этого параметра.
  1. Жилы провода – только медные, не мене трех. То есть – фаза + ноль + земля. Но это при подключении к линии с 1ф. При трехфазном питании добавляются еще 2 жилы.

Практический совет. Как правило, все провода маскируются. Одни собственники прячут их за пластиковые плинтуса, другие прокладывают в кабель-каналах, третьи – под штукатуркой, если присоединение электроплиты делается в процессе ремонта. Но в любом случае необходимо учитывать, что могут возникнуть форс-мажорные обстоятельства.

Например, повреждение одной из жил. И что делать? Перекладывать всю трассу, вскрывая покрытие или демонтируя напольные галтели? Поэтому целесообразно для подключения иметь провод хотя бы с одной запасной жилой. То есть как минимум 4 на (далее в маркировке указывается сечение). Для моделей трехфазных, соответственно, 6 на … , то есть 3 (ф) + ноль + земля + резерв.

В статьях данной тематики указываются провода 3 х 4 или 3 х 6 (в зависимости от длины проводки, для одной фазы). Автор настоятельно советует купить то же, но с маркировкой 4 х 4 (4 х 6) или 6 х 4 (6 х 6, для 3-х фазной цепи) соответственно. Несколько дороже, зато потом проблем не будет. При аварии достаточно лишь переключиться на другую жилу, и все, а не заниматься заменой неисправного провода.

  1. Если выбирать по указанным параметрам, то сортамент изделий довольно большой. Но не все можно использовать для подключения электроплиты. Продукция с маркировкой ПУНП – категорически запрещается!

Что можно – КГ и его модификации,

или провод ПВС:

Они самые дешевые. Подойдут и аналогичные (по характеристикам) импортные провода или отечественные – ВВГ, ШВВП.

  1. Желательно выбирать провод с двойной изоляцией, даже если он прокладывается скрытым способом.
  1. Электрическая плита соединяется с сетью или через клеммную колодку, расположенную в боксе (квартирном щитке), или розетку. В последнем случае она должна выдерживать ток минимум в 32 А.
  1. Ограничиваться лишь включением в цепь АВ не нужно. Электроплита – мощный прибор, следовательно, представляющий повышенную опасность для пользователя. Для максимальной защиты от поражения током необходимо монтировать или дифференциальный автомат, или комплект АВ + УЗО.

Как правильно выбрать кабель для подключения электрической плиты

Импортные производители бытовой техники последнее время выпускают электрические плиты и встроенные духовые шкафы без проводов. Обусловлено это двумя весомыми причинами. Во-первых, особенности строения вилки и напряжение во многих странах разные, а во-вторых, в требования безопасности плиты были внесены изменения и теперь они устанавливаются безрозеточным способом при помощи клеммных колодок (электроприборы, рассчитанные на ток от 32 А).

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

  • возможность использования в комнатах с высоким уровнем влажности;
  • приемлемая цена;
  • отличные показатели гибкости;
  • разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
  • оснащение двойной изоляцией;
  • возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплитыСечение жил
Однофазная сеть (3 жилы, мм.кв.)Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ1,51,5
От 3 до 5 кВт2,5
От 5 до 7,5 кВт42,5
От 7,5 до 10 кВт6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле

Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

  1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
  2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
  3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
  4. Провод или кабель протягивается к штепсельной розетке от щитка.
  5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
  6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
  7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

  • Гофрированная труба для прокладки проводов — конструкция и применение
  • Спецобувь для рабочих, советы по выбору. Демисезонная спецобувь
Категория: Ремонт

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Какой кабель нужен для подключения электрической плиты

При покупке электроплит часто в комплектации прибора отсутствуют необходимые провода для подключения к электросети. Поэтому, приобретая кухонную технику, заранее уточните о наличии всех необходимых деталей. Если нужные провода есть, можно приступать к установке. Если же нет, надо определиться, какие требуются.

Подключение электроплиты

Определяем нужный товар

В самом магазине, где приобреталось устройство, консультанты предложат свои рекомендации по поводу выбора подходящего провода. Правда, его стоимость оказывается немного дороже, чем кабель для плиты в сторонних магазинах бытовой электроники. Совершая покупку, следует знать марку и сечение провода.

Чтобы определить нужное сечение для вашего агрегата, обратите внимание на важный параметр прибора — потребление мощности. Стандарты насчитывают около 5-8 кВт. Правда, стоит учитывать производителя и конкретизировать модель аппарата, так как в этом плане значения могут значительно отличаться.

Роль технических характеристик

Чтобы узнать характеристики, загляните в технический паспорт. Там есть вся нужная информация: величина потребления энергии, прочие данные, в т.ч. сечение кабеля, соответствующие показатели.

Существует два типа подключения электроплиты: однофазное и трехфазное. Какое подойдет, зависит от самой проводки. Например, для трехжильного кабеля подходит первый вариант. Второе больше всего предназначено для пятижильной проводки. Также не забывайте о возможностях вашей кухонной печи — поддерживает ли она данный тип подключения?

Варианты схем подключения электроплиты

Учтите, что приборы малой мощности тянут до 5 кВт, соответственно подключаются к однофазной сети. Приборы большей мощности потребляют от 5 кВт, подключаться можно к двух-, трехфазной сети. Лучше всего для этого подходит многожильный кабель для электроплиты.

Как только вы выяснили, сколько требуется жил и выбрали нужное сечение, важно определить подключаемую марку. Заказать кабели для электроплиты можно по интернет-магазину или в маркете бытовой электроники.

В качестве материалов для монтажа выступают два распространенных шнура:

  • гибкий;
  • виниловый, соединительный.

Указанные выше электрокабели — идеальные варианты для подключения. Они медные, многожильные, что обеспечивает им гибкость. Укладка легко осуществляется за кухонным гарнитуром или возле него.

Если вы слабо ориентируетесь в модели своего аппарата, не знаете его мощность, или просто хотите купить шнур с запасом, сделайте альтернативный выбор в пользу ПВС 3х6 или КГ 3х6. Подойдет любой из этих рабочих материалов. Их выдержка мощности насчитывает 10 кВт. Стоимость продукта весьма демократичная, в отличии от цен, предлагаемых магазинами, где вы покупаете сам прибор.

Кабель марки КГ и провод ПВС

Способы самостоятельного подключения плиты в электросеть

Есть несколько способов подключиться к сети.

  1. В розетку. Поначалу у любой купленной электрической плиты должен присутствовать шнур питания со стандартной вилкой (32-40 А). Если на кухне уже есть розетка, тогда просто включите прибор в электросеть и смело пользуйтесь. Правда, она не всегда находится в зоне удобного доступа. Чаще всего случается так, что кабели для плиты упрятаны в распределительной коробке либо просто торчат из стенки. Иногда и розетка размещается неудобно и далеко. Также не следует забывать о разновидностях вилок, т.к. единый унифицированный вариант отсутствует. Даже если разъемы одинакового вида, но от разных производителей, может быть несоответствие.
  2. К электрическому выводу. В кухонном помещении устанавливается силовая розетка, которая соответствует типу вилок устанавливаемой плиты и подключается к выходящим проводам. Иногда силовые розетки могут входить в комплект покупаемого товара. Вы можете с легкостью установить ее и спокойно пользоваться. Есть еще комбинированная силовая розетка, предназначенная для духовки и варочной панели. Сам предмет напоминает обычную евророзетку, но с добавлением силовых механизмов. Способ монтажа аналогичен подключению предыдущего вида.
  3. Подключение на клеммник. Если нет возможности для установки силовых розеток, то этот способ помогает избежать лишней возни с монтажом источника питания. Он эффективен и надежен (при учете соблюдений правил безопасности) Многие монтажники работают по такому принципу.

Переходим к практике

Предположим, установка агрегата уже произведена в многоквартирном доме новостройки, но нет ещё подключения. В наличии есть требуемый шнур, соответствующая розетка и вилка. На стенке кухонного помещения находится распределительная коробка. Оттуда мы берем силовой кабель для электроплиты и получаем электрический вывод. Так подключается отдельная плита или варочная панель и духовка.

В случае отсутствия распределительной коробки плита подключается аналогичным методом с помощью выводящего электрокабеля. Если вы планируете заменить кухонную мебель, лучше подключать плиту через распределительную коробку. Так будет удобней, если в планах на будущее заменить технику.
