виды клапанов в стену, критерии выбора и обзор лучших производителей

Популярность пластиковых окон обусловлена герметичностью конструкции, возможностью эффективно отгородиться от внешнего шума. Однако многие собственники подобных систем сталкиваются с проблемой недостатка поступления свежего воздуха. В результате окна запотевают, на них образуется конденсат. Высокий уровень влажности в области оконных конструкций способствует развитию , существенному ухудшению микроклимата в помещении.

Восстановить баланс можно несколькими способами. Один из самых простых, но эффективных методов – установка приточного клапана. Простое приспособление обеспечит оптимальную скорость воздухообмена, поможет решить проблему избытка влажности, создать благоприятную атмосферу в помещении.

Чтобы совершить удачную покупку, необходимо разобраться, какой приточный клапан выбрать, на изделия каких торговых марок обратить внимание. Именно об этом мы и поговорим в нашей статье. Также уделим внимание конструкционным особенностям такого проветривателя и принципу его работы.

Содержание статьи:

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

  1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
  2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
  3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
  4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Внешний вид приточного клапанаВнешний вид приточного клапана

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаток свежего воздухаНедостаток свежего воздуха

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Конструктивные особенности и принцип работы

Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства.

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.

Конструкция приточного клапанаКонструкция приточного клапана

Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:

  • Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
  • Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
  • Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
  • Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
  • Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.

Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.

Приточный клапан над радиатором отопленияПриточный клапан над радиатором отопления

Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий

Принцип работы проветривателя, такой же простой, как и его конструкция:

  1. Воздух забирается с улицы через решетку.
  2. Проходя через воздуховод, поток прогревается.
  3. Фильтр обеспечивает очистку воздушных масс от пыли.
  4. Скорость потока регулируется специальной заслонкой.

При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.

Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами. Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.

Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства или .

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

Среди них:

  • оконные приспособления, имеющие постоянное сечение;
  • стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
  • стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели.

Монтаж клапана в стенуМонтаж клапана в стену

Разнообразие моделей приточных клапанов позволяет подобрать оптимальное решение для каждого пользователя. Заказчик может подобрать устройство с нужной производительностью, подходящим внешним видом, функционалом

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

  • в помещении должна быть исправная вытяжка;
  • разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

Щелевой клапанЩелевой клапан

Оконный приточный клапан обеспечивает круглосуточный приток воздуха при закрытых створках. Подобные системы отличаются невысокой производительностью, не имеют возможности регулировки интенсивности движения воздушных потоков

К плюсам оконных проветривателей относится:

  • небольшой размер приспособления, который располагается на створке, не портит интерьер;
  • не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
  • при использовании клапана не нарушается звукоизоляция;
  • поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
  •  доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

  • мощность стенового проветривателя может достигать 70 кубических метров в час;
  • приспособление оснащено фильтром, который очищает воздух;
  • монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Стеновой клапанСтеновой клапан

Стеновой приточный клапан более громоздкий, по сравнению с оконными моделями. Однако его использование обеспечивает широкий функционал, исключает вероятность промерзания воздуховода

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

  • использование вентилятора с электроприводом;
  • наличие дополнительной фильтрации;
  • обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

  • эффективную работу даже при отсутствии исправной вытяжки;
  • высокое качество очистки поступающего в помещение воздуха;
  • быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Клапан с принудительной подачей воздухаКлапан с принудительной подачей воздуха

Выбирая высокотехнологичное устройство, легко получить проветриватель с высокой производительностью, возможностью подогрева поступающего в квартиру воздуха, качественной очисткой входящего потока от примесей

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Критерии выбора проветривателя

Изучая особенности различных модификаций клапанов приточной вентиляции и разбираясь, какой вариант выбрать, стоит учесть основные критерии, оказывающие влияние на комфорт эксплуатации устройства:

  1. Пропускная способность – позволит оценить, какую скорость воздухообмена обеспечит приточный клапан, достаточно ли его для конкретного помещения, количества домочадцев, проживающих в нем.
  2. Рабочая температура – клапаны с металлическим воздуховодом часто промерзают. Выбирая изделие с пластиковой трубкой, вероятность промерзания существенно снижается.
  3. Тип регулировки – автоматический контроль над работой приточного клапана обеспечивает комфорт эксплуатации устройства. Возможность механической корректировки позволит изменить интенсивность входящего потока воздуха при резком перепаде температур.

Иногда домашние мастера самостоятельно изготавливают приточные клапаны. Это позволяет сэкономить средства, но не обеспечивает достаточного уровня комфорта эксплуатации.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Приточный клапан VentsПриточный клапан Vents

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Выводы и полезное видео по теме

Чтобы подобрать подходящую модель приточного клапана, важно изучить конструкцию приспособления, его принцип работы, оценить лучшие модели. В этом поможет подборка предложенных ниже видео.

Принцип работы, конструктивные особенности приточного клапана:

Рекомендации по выбору проветривателя:

Обзор лучших моделей:

Клапан приточной вентиляции становится практичной альтернативой открытой фрамуге, обеспечивая эффективную подачу воздуха с улицы при закрытых окнах. Его использование позволяет запустить свежий воздух, не остужая помещение, не допуская в него большого количества пыли, аллергенов. Но, выбирая подходящую модель, стоит изучить виды проветривающих устройств, оценить продукцию ведущих производителей.

Вы уже установили дома приточный клапан? Делитесь опытом в комментариях, добавляйте уникальные фото своего проветривателя. Если же вы только присматриваетесь к такому приспособлению для проветривания помещений, задавайте вопросы по особенностям выбора и его эксплуатации нашим экспертам и другим посетителям нашего сайта.

монтаж клапана притока воздуха в систему приточной вентиляции

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Недостаток воздухаНедостаток воздуха

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

  1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
  2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
  3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
  4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Работа стенового "приточника"Работа стенового "приточника"

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Конструкция клапанаКонструкция клапана

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

  1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
  2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
  3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
  4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
  5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

Регулировка клапанаРегулировка клапана

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

  • наличие исправной вытяжки;
  • движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Проверка вентиляцииПроверка вентиляции

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

  1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
  2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
  3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
  4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
  5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
  6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
  7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Приточный клапанПриточный клапан

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

  • необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
  • несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
  • при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Приток свежего воздухаПриток свежего воздуха

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Размещение клапанаРазмещение клапана

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Теплоизоляция воздуховода Теплоизоляция воздуховода

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Характеристики стеновых клапановХарактеристики стеновых клапанов

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

  1. Монтаж предпочтительно осуществлять в несущей стене.
  2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
  3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

  • между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
  • вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

Схемы установки клапанаСхемы установки клапана

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

  • стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
  • промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
  • монтажная пена;
  • штукатурная смесь;
  • строительный нож;
  • фигурная отвертка;
  • инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Подготовка стеныПодготовка стены

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Бурение отверстияБурение отверстия

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Монтаж теплоизоляцииМонтаж теплоизоляции

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

Установка фильтраУстановка фильтра

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Чистка клапанаЧистка клапана

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

Бризер или приточный клапан. Что выбрать?

20.08.2018

Какая вентиляция у вас в доме? Приточный клапан, который по традиции устанавливают застройщики? А может быть это механический проветриватель, который работает чуть лучше клапана или современный бризер? Давайте рассмотрим особенности каждого вида вентиляции и то, насколько они долговечны и практичны.

Долгие годы в нашей стране возводилось жилье по типовым проектам, которые предусматривали наличие естественной вентиляции. Во времена деревянных окон, которые быстро рассыхались и в них образовывались щели, такая «вентиляция» худо-бедно справлялась с притоком воздуха в квартиру. Все изменилось с появлением окон ПВХ. Щелей не стало, герметичность увеличилась, но появились проблемы с вентиляцией.

Все чаще и чаще те, кто в типовых домах (серий П-44, П-3М, КОПЭ, П-46, П-55, П-30, П-42, П-43, 13, ИП-46-С) установил пластиковые окна, жаловались на духоту, влажность, застойный воздух. Современные застройщики, которые продолжают возводить дома по типовым проектам, решили немного «осовременить» их и оснастить клапаном притока воздуха. К сожалению, проблем духоты это не решило по ряду причин.

Стеновой/оконный приточный клапан – что это и как работает

Вентиляционный клапан состоит из трубы, которая вставляется в отверстие в стене/окне дома. Труба шумо- и теплоизолирована внутри, с внешней стороны для нее предусмотрена наружная решетка, а с внутренней – клапан с заслонкой. Задача решетки – не пропускать в дом мусор, крупную пыль, пух, осадки. То есть в дом через этот клапан поступает только уличный воздух и ничего более.

Казалось бы, проблема вентиляции с таким клапаном должна быть решена, но на деле оказалось иначе. Приток воздуха с улицы происходит только тогда, когда в помещении работает хорошая вытяжка. Если ее нет – подача воздуха, в силу конструкционных особенностей клапана, просто не происходит!

Еще нюанс: стеновой/оконный клапан в холодные зимы сразу промерзает, его производительность (и так небольшая) сокращается до минимума. В общем, проблема духоты и застойного воздуха не решается. А поскольку строительство по типовым проектам продолжается, к этому нужно быть готовым даже тем, кто мечтает купить «современную» квартиру.

Что же делать? Как можно раз и навсегда решить проблему с вентиляцией? Варианты есть!

Механический проветриватель как «эволюция» клапана

Это та же труба, шумо- и теплоизолированая внутри, та же решетка от мусора и пыли снаружи, но внутри помещения устанавливается электрический прибор. Работает вся конструкция просто: с помощью вентилятора воздух забирается с улицы, немного очищается (зависит от класса установленного фильтра), может слегка подогреваться и подается в дом.

Производительность механического проветривателя зависит от скорости встроенного вентилятора (от 10 до 160 м3/ч). Количество фильтров в приборе – один или два (обычно это фильтр грубой очистки, класса G или F). Нагрев воздуха предусмотрен не во всех моделях.

Что выбрать, если душно? Такой механический проветриватель? Не спешите с выводами, ведь есть еще и бризеры!

Бризер – современная приточная вентиляция с фильтрами

Прогресс не стоит на месте, и пока застройщики настойчиво монтируют в стены приточные клапана, созданы приборы, очищающие, прогревающие, увлажняющие уличный воздух. И подающие его в дом равномерными «порциями», под руководством климат-контроля, вне зависимости от того, работает у вас вытяжка или нет.

Эти приборы называются бризерами. В отличие от механических проветривателей они оснащаются несколькими фильтрами. Обычно это:

  • эффективный НЕРА фильтр класса Н11 — на 99% отделяет из воздуха мельчайшую пыльцу, вирусы/бактерии, аллергены, плесневые грибы, шерсть.
  • префильтр тонкой очистки класса F7 — отделяет из воздуха крупные/средние частички сажи, волокон, пыли, аллергенов, пуха.
  • угольный адсорбционно-каталитический фильтр — очищает воздух от бензола, формальдегида, вредных газов, выбросов промышленности, дыма, поглощает неприятный запах.

Кроме очистки, бризер нагревает уличный воздух до заданной климат-контролем температуры. Эта опция очень полезна зимой, когда помогает избежать сквозняка и холода в доме.

В некоторых моделях бризеров предусмотрен также датчик уровня СО2 – постоянно контролирует концентрацию углекислого газа в воздухе и включает режим проветривания. А еще возможна установка арома капсулы – с ее помощью можно наполнять дом любыми ароматами на ваш выбор.

Бризер или вентиляционный приточный клапан? Согласитесь, выбор здесь очевиден, ведь именно с бризером в помещении всегда поддерживается комфортный микроклимат и подается чистый, свежий воздух.

Кстати, для монтажа бризера подойдет отверстие и сквозной канал от клапана. Туда за считанные часы будет установлена новая изолированная труба, декоративная решетка и небольшой компактный прибор внутри дома. Производительность бризеров тоже зависит от модели (30-120 м3/ч).

Что же все-таки выбрать?!

Некоторую ясность в этот вопрос также внесет наша таблица и советы ниже.

  Aereco КИВ-125 Aeropac iFresh Тион О2
Тип Оконный клапан Стеновой клапан Механический проветриватель Механический проветриватель Бризер
Заявленная производительность До 30 м3/ч До 30 м3/ч 10-160 м3/ч 15-120 м3/ч 30-120 м3/ч
Вентилятор Нет Нет Есть Есть Есть
Фильтры Нет G3
G4
G3
F5
F7
Угольный фильтр
F7
HEPA h21
Угольный фильтр
Подогрев Нет Нет Нет Есть Есть
с климат-контролем
Управление Ручное Ручное Панель управления с LCD Панель управления с LCD Панель управления с LCD
Пульт управления Нет Нет Есть Есть Есть
Энергопотребление Нет Нет 5-30 Вт 37 Вт без нагрева 18 Вт без нагрева
  • Выбирать проветриватель нужно индивидуально, учитывая не только площадь вашей квартиры, но и число проживающих, климатические и экологические условия за окном.
  • Если вы живете вдвоем, основное время проводите вне дома, если ваш район можно назвать экологически благоприятным, то приточного клапана вам может быть достаточно.
  • Если у вас есть дети, вы много времени проводите дома, часто готовите, приглашаете друзей, гостей, то стоит установить бризер. Он также необходим, если вы живете вблизи автодорог, работающих заводов, если в вашей семье есть аллергики, люди со слабым здоровьем, маленькие дети.
  • Если зимы в вашей местности теплые, заморозков почти не бывает, можете остановить выбор на механическом проветривателе без подогрева. Если зимой у вас обычно холодно, метели, батареи слабые, то не экономьте – выбирайте бризер с подогревом воздуха и климат-контролем. Это очень практичная опция, которая зимой быстро прогреет поступающий воздух до комфортной температуры.

Читайте также:

Приточный клапан или здравый смысл. Чем дышать в новостройке?

Вы сами знаете, какие двери ставят застройщики, какие окна, какой ремонт делают… Вот и с вентиляцией они пытаются решить эту проблему самым простым и дешевым способом. Так как что же они делают? Они пытаются устанавливать приточные вентиляционные клапаны (например, в П-44-Т, домах, популярных в Москве и Подмосковье).

Для справки: Стеновые приточные (вентиляционные) клапаны состоят из трубы с шумо- и теплоизоляцией, вставляемой в отверстие в стене. С внешней стороны стены на трубу надевается наружная решетка, предотвращающая попадание мусора и осадков, а с внутренней – клапан с заслонкой. По сути, представляют собой щель в створке или раме окна, через которую осуществляется приток воздуха с улицы.

Однако, как ни парадоксально, проблему вентиляции это не решает.  Так как в клапанах нет вентилятора, то подача воздуха осуществляется за счет разницы давлений между улицей и помещением, поэтому обязательным условием работы этой группы устройств является наличие в помещении эффективно работающей принудительной вытяжной вентиляции. Другими словами, если не работает вытяжка, то и притока воздуха через такие устройства не будет. А ведь в таких сериях домов  как раз и есть проблемы с вытяжкой. Кроме того, стеновые клапаны и другие проветриватели зимой часто промерзают из-за отсутствия подогрева приточного воздуха, практически не очищают входящий в дом воздух и имеют низкую производительность (обеспечивают норму воздуха в лучшем случае достаточную для 1 человека — 30 м3/час).

Как мы видим, проблема с притоком, удалением и качеством воздуха остается. И, конечно, промерзание…

105 фото основных характеристик и особенностей выбора

В обычной жизни мы не задумываемся о том, как работает вентиляция в доме. Если на кухне и в санузле есть вентиляционные каналы, значит все должно работать. Однако сегодня все больше хозяев меняют свои деревянные окна на пластиковые, и с приходом холодов начинают возникать неожиданные проблемы.

Повышенная влажность, тяжелый воздух, плесень, посторонние запахи от соседей. В такой ситуации приходится вникать в принцип работы вентиляции.

На самом деле все довольно просто. Вентиляционные каналы в вашей квартире или доме эффективно работают, если в помещение стабильно поступает необходимый объём свежего воздуха. Деревянные окна не слишком герметичны сами по себе, (иначе зачем бы мы их заклеивали на зиму).

Когда пластиковые окна закрыты – совсем другое дело! Приток воздуха перекрывается. Квартира словно превращается в герметичную банку. Но у этой, на первый взгляд сложной проблемы, есть простое решение. Необходимо установить приточный клапан.

Устройство и принцип работы стенового клапана

Для начала следует подчеркнуть, что на рынке доступны оконные приточные клапаны. У них есть как преимущества, так и недостатки.


К явным недостаткам относят малую пропускную способность, – входящий воздух не успевает прогреваться. Из-за значительного гидравлического сопротивления невозможен монтаж фильтра. На фоне оконного варианта, стеновой выглядит более практично.

Стеновой клапан состоит главным образом из пластикового воздуховода, укомплектованного фильтром. С наружной стороны комплектуется козырьком от осадков и сеткой. Со стороны жилого помещения он представлен в виде декоративного корпуса с вмонтированной заслонкой.

Размеры приточных клапанов разнятся. Все зависит от пропускной способности. Существуют небольшие модели с сечением воздуховода 60 мм. Или более производительные с сечением 131,8 мм. В длину воздуховод может составлять от 200 до 2200 мм.

В случае стандартной работы, прибор способен пропускать через себя от 17 до 30 кубических метров воздуха в час. Подача воздуха происходит естественным образом.

В зависимости от выбранной вами модели, стеновые клапаны могут комплектоваться дополнительными функциями:

  • Регулировка влажности воздуха в помещении
  • Электрический вентилятор
  • Датчик температуры
  • Управление с пульта

Рекуперация. Приточный клапан с подогревом может быть очень эффективен, если вы живете в климатической зоне, где температура опускается значительно ниже нуля. Клапаны с функцией рекуперации, вместе с подачей подогретого воздуха, также и отводят из помещения отработанный воздух.

Место и способ установки

При выборе оптимального места следует отталкиваться от циркуляции теплого воздуха в помещении. Лучшими вариантами могут быть:

Промежуток между подоконником и радиатором. На наружной стене помещения с высотой размещения 1800-2000 мм от пола. При этом клапан следует монтировать на расстоянии 300-400 мм от рамы окна.

Установка приточного клапана в стену может быть произведена своими руками. Для установки небольшой модели под окном можно обойтись перфоратором. В случае монтажа большой модели в стене у окна, в зависимости от материала стены, предпочтительней использовать алмазное бурение, так как перфоратор может оказаться малоэффективен.

Важно! Если вы решили самостоятельно монтировать стеновой клапан, делайте входное отверстие в стене с уклоном в 5-7 градусов в сторону улицы.

Как самому сделать приточный клапан для стены?

Приточный стеновой клапан вполне возможно изготовить своими руками. Самодельное устройство состоит из четырех элементов.

  • Труба
  • Решетка круглой формы с противомоскитной сеткой
  • Утеплитель
  • Декоративный оголовок с возможностью регулировки подачи воздуха.

При изготовлении клапана следует ориентироваться на диаметр от 100 до 130 мм.

Принцип монтажа прост:


Внутрь трубы укладывается утеплитель. После монтажа готового отрезка трубы в стену, со стороны улицы монтируется сетка. Она должна полностью перекрыть сечение трубы.

Со стороны комнаты, на выходное отверстие трубы устанавливается декоративный оголовок или регулируемая решетка.

В целом изделие обойдется дешевле готовых аналогов. Необходимые комплектующие можно приобрести в любом строительном магазине.


Обслуживание приточного клапана

Стеновой клапан не требователен в уходе. Старайтесь придерживаться основных рекомендаций:

Прочистку следует производить два раза в год – весной и осенью. Такая профилактика позволит избежать снижения пропускной способности из-за скопления пыли и паутины.

Данная прочистка может быть произведена пылесосом. По возможности, поверхность воздуховода можно промыть теплой водой с моющим средством.

Выводы

Стеновой приточный клапан довольно простое устройство, способное в разы улучшить микроклимат в вашем доме. В независимости от положения ваших окон, свежий воздух будет всегда поступать в вашу квартиру или дом. К тому же, как видно на фото, приточный клапан для стены выглядит достаточно гармонично.


Фото приточного клапана в стену

Также рекомендуем посетить:

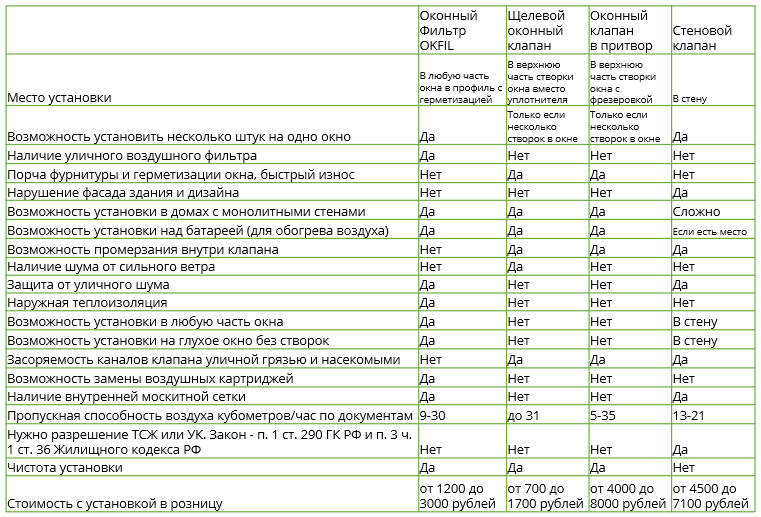

Сравнение популярных приточных клапанов

В России по ГОСТу в каждом помещении должна быть обеспечена приточная и вытяжная системы вентиляции. Вытяжки у нас есть в каждой квартире на кухне и в ванной комнате, а вот приток воздуха раньше осуществлялся за счёт неплотностей в рамах, которые сейчас исчезли, с появлением герметичных окон. Многие оконные и строительные компании стоят перед выбором, какие приточные вентиляционные клапаны устанавливать. Мы расскажем о самых популярных клапанах в следующей сравнительной таблице. В каждом клапане есть свои плюсы и минусы, которые нужно учесть, при выборе системы приточной вентиляции в вашей климатической зоне, виде строения и бюджете.



Фишки каждого клапана:

  • Оконные Фильтры OKFIL – уверенная работа в холодном климате, фильтрация воздуха от пыли, вредных примесей и насекомых, шумоизоляция (высокий уровень защиты от уличного шума), теплоизоляция, надёжная технология установки.
  • Щелевой оконный клапан – цена, простота установки, может поставить любой человек сам.
  • Оконный клапан с фрезеровкой притвора – регулируемость потока воздуха, в зависимости от влажности, импортный продукт.
  • Стеновой клапан – установка непосредственно над батареей, если позволяет место, шумоизоляция, защита от насекомых, можно запланировать трубы в проект дома.

Если вы находитесь в тёплом климате и у вас очень маленький бюджет, вам достаточно будет выбрать щелевые клапаны (часто их называют щелевые проветриватели). Они хорошо работают в плюсовых температурах и не требуют особых навыков в установке.

Если вам нужно автоматическое регулирование потока воздуха, в зависимости от влажности, вам подойдут клапаны импортного производства производства с установкой в притвор.

Если вы живёте в преимущественно холодном климате или городе с загрязнённым воздухом, вам точно нужны оконные фильтры российского производства компании OKFIL.

Оконные фильтры одобрены и рекомендованы НИУПЦ “Межрегиональный институт окна“, который создаёт ГОСТ по окнам в России. В отличие от конкурентов, оконные фильтры разработаны специально для холодного российского климата и успешно эксплуатируются в Якутске при -55 °С уже несколько лет. Иностранные разработки не рассчитаны на наши зимы, а слишком простые решения быстро выходят из строя, что вызывает рекламации покупателей. Все эти минусы других клапанов были учтены разработчиками оконных фильтров и превращены в плюсы, что доказано многолетним доверием партнёров и покупателей.

Стоимость оконных фильтров оптом можно узнать у наших специалистов. Мы можем предложить гибкие условия покупки и выгодные цены с установкой и без установки нашими мастерами. Заказать можно любой цвет пластика и даже индивидуальную упаковку. Наши телефоны и соцсети можно найти в разделе Контакты.

Подробнее о видах сотрудничества можно узнать в статье “Оконные фильтры по франшизе или оптом“.

Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате – естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Содержание статьи:

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с , то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Клапан приточный в стенеКлапан приточный в стене

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми,  становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

  1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
  2. Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
  3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
  4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Конструкция приточного клапанаКонструкция приточного клапана

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Конструкция оголовкаКонструкция оголовка

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно.

Длина приточного клапанаДлина приточного клапана

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения . Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Место установки клапанаМесто установки клапана

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Проверка эффективности вытяжкиПроверка эффективности вытяжки

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в .

Кроме того, стоит учесть следующие правила:

  1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
  2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Сверлениеи арматурыСверлениеи арматуры

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Сверление отверстия под клапанСверление отверстия под клапан

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Соблюдение уклонаСоблюдение уклона

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV в сбореКлапан KIV в сборе

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью .

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.
