Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Содержание статьи

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно.

Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля».

Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Какого цвета фаза ноль земля цвет обозначения (L, N, PE)

При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение.

Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.

Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, какого цвета фаза в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.

Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску.

Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

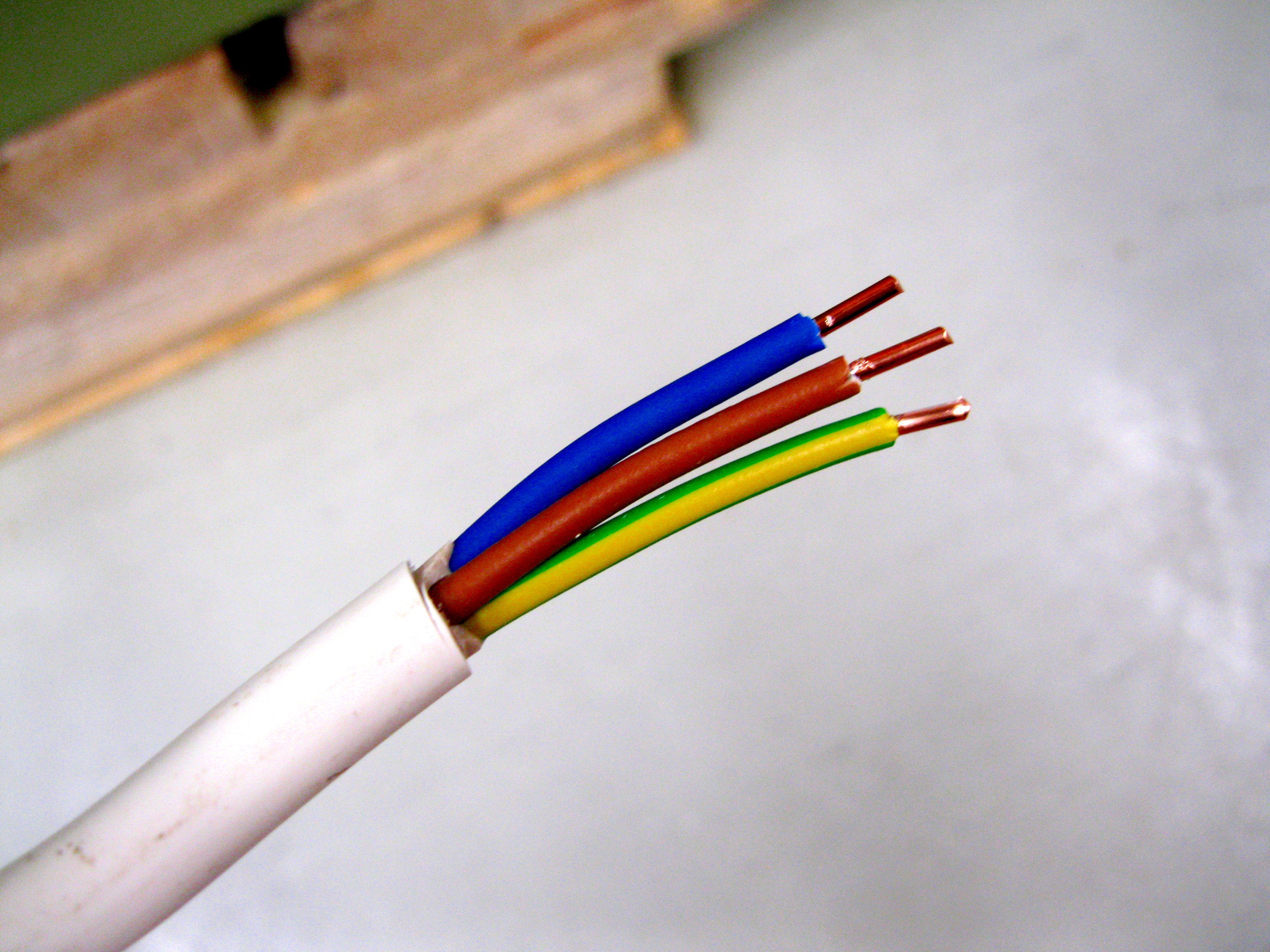

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

  • То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление.
    Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
  • При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
  • Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Маркировка проводов по цвету

В советское время такое понятие, как "цветовая маркировка" отсутствовало.

Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях - красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Каким цветом обозначается фаза

Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет, но встречаются и токопроводящие жилы других цветов - черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой "N".

Каким цветом обозначается заземление

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается "РЕ". Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

Проводник PEN

В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод.

Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:

  • синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
  • жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.

Такой проводник и его клеммы обозначаются буквами "PEN".

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом.

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

  • нулевой проводник обозначается голубым цветом и буквой "N";
  • заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами "РЕ";
  • провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника "PEN".

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены.

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов - жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы - жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

  • надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
  • намотать изоляционную ленту;
  • на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

  1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
  2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
  3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
  4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.
