Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

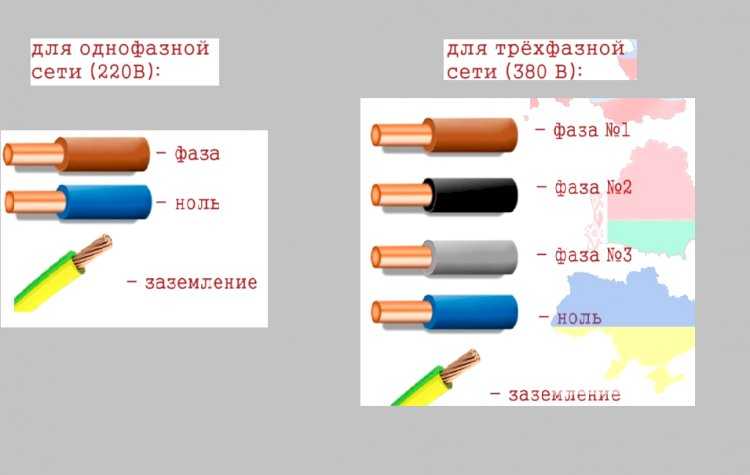

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Как выглядит провод фаза

Маркировка фазного провода ( L ) представлена в следующих цветовых решениях:

• черный;
• серый;
• коричневый;
• фиолетовый;
• бирюзовый;
• белый;
• красный;
• оранжевый;
• розовый.

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Как определить фазу

Если необходимо установить или заменить розетку, определять фазу совсем необязательно, потому что совершенно неважно, с какой стороны ее подключать. Совсем другое дело обстоит с выключателем от люстры, потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод. Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество, берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Содержание

• Зачем нужен, и какие виды заземления бывают?
  • Зачем необходимо заземление?
  • Виды заземления
• Правила обозначения нулевого и защитного проводника
• Выбор сечения нулевых и защитных проводников
• Вывод

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1. 7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

• Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
• В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
• Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

• В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.

Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

• Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
• Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.
• Система TN – C – S предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
• И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1. 1 ПУЭ.

Правила цветового обозначения проводов

Итак:

• Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

• Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
• Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
• Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
• А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
• Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

• Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
• В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

• Искусственные заземлители обязательны для использования в сетях выше 1кВ. В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
• Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
• Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм ². Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

• Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм² для меди и не менее 16 мм² для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

Что такое цветовые коды проводов?

Маркировка проводов

При маркировке проводов на рабочем месте вы должны быть уверены, что передаете как можно больше информации. Существуют стандарты для различных типов проводов, в которых указано, какие цвета использовать и как их использовать. Соблюдение определенных стандартов цветового кодирования проводки поможет тем, кто работает с проводами, знать, с чем они работают.
