Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

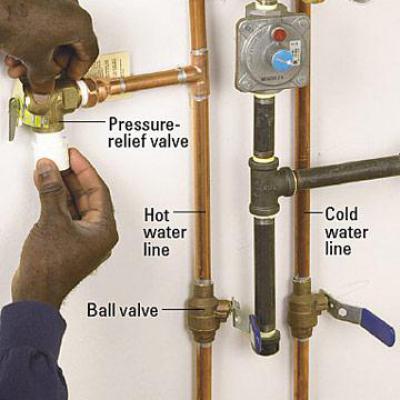

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

Видео на тему

Давление в системе отопления в частном доме

Отопительные системы нуждаются в соблюдении определённых технических требований, которые позволяют соответствующему оборудованию не выйти из строя преждевременно, не отслужив положенный ему срок эксплуатации.

Именно с этой целью, при помощи специальных приборов, производят контроль давления в данной системе, и уже исходя из полученных данных, выполняют ряд определённых мер по устранению существующих неполадок, если обнаружены какие-либо сбои в работе.

Одной из возможных технических неисправностей является проблема перепада давления, которая может негативным образом сказаться на качестве работы всей отопительной системы в целом. Поэтому проведение заблаговременных опрессовочных работ, позволяющих определить все слабые места, является главной профилактической мерой, способной подготовить весь комплекс используемого оборудования к новому отопительному сезону.

Виды

Разбирая более подробно всю подноготную отопительной системы, можно понять, что полученные показатели играют основную роль во всей отлаженной работе используемого оборудования.

Акцентируя своё внимание непосредственно на самом давлении, можно выделить три основных типа:

1. Статическое. Принцип его действия заключается в создаваемой силе притяжения. Другими словами, вес воды, создаваемый благодаря давлению на стенки труб, прямо пропорционален той заданной высоте, на которую поднимается циркулирующий внутри поток. Статистические системы отличаются тем, что нагнетатели потока не используют вовсе, а сам теплоноситель функционирует самотёком, циркулируя в трубах и используемых радиаторах. Такой способ открытой системы отопления крайне не экономичен, ввиду необходимости использования труб слишком большого диаметра, поэтому применяется крайне редко, уступая тем самым другим, более практичным методам отопления.
2. Динамическое. Подобный способ чаще всего применяют именно в многоэтажных домах, хотя в последнее время и в частных домах используют эту систему. Принцип действия заключается в увеличении скорости потока при помощи специальных электрических насосов. Благодаря такому искусственному повышению давления, горячая вода поднимается на определённую высоту, тем самым обеспечивая необходимое отопление труб в холодный период времени.
3. Рабочее. Характеризуется показателем, который определяет максимальное давление, разрешенное конкретно для данного типа отопительной системы.

Какое давление в системе считается нормой?

Таблица предельного давления

Как такового показателя, определяющего норму, не существует, однако, исходя из всех технических характеристик используемого оборудования, а также исходя из этажности здания, можно выделить определённое числовое значение, которое соответствовало бы нормальной работе всей системы отопления.

В частном доме нормой принято считать показатель равный 1,5-2 атмосферам. Если брать во внимание централизованную теплосеть, то в этом случае показатели нормы будут напрямую зависеть от количества этажей в здании.

В стандартных девятиэтажках показатель находится в диапазоне 5-7 атмосфер, а норма в зданиях с небольшой этажностью составляет 2-4 атмосферы. Для объектов, характеризующихся большой высотой, свыше 9 этажей, норма будет варьироваться в пределах 7-10 атмосфер.

Зависимость давления от температуры теплоносителя

Давление в расширительном баке

Завершающим этапом установки отопительного оборудования в частном доме является закачка соответствующего теплоносителя. При этом, важно создать минимальную отметку значения давления, равную 1,5 атм.

Этот показатель впоследствии будет увеличиваться, исходя из последующего нагрева теплоносителя. Именно температурный показатель в дальнейшем будет влиять на величину отметки в данной системе отопления.

Чтобы довести работу за контролем создаваемого давления до автоматического уровня, следует воспользоваться специальными расширительными баками, которые:

1. Препятствуют повышенному напору в трубах.
2. Автоматически задействуются в работу, если показатель достигает отметки в 2 атм.
3. Устраняют все созданные теплоносителем излишки, удерживая значения показателей в пределах допустимой нормы.
4. Благодаря наличию специального предохранительного клапана препятствуют увеличению допустимой отметки в трубах, если существующей емкости бака было недостаточно для осуществления отбора всех излишков воды.

Определение максимального рабочего давления осуществляется с учётом всех технических особенностей установленного оборудования и исходя из всех существующих характеристик того объекта, где проводится монтаж соответствующей отопительной сети.

Рост и падение

Утечка теплоносителя может стать основной причиной, из-за которой возникает последующее падение всех показателей в сети. В этом случае, особое внимание стоит уделить местам, где выполнялось соединение отдельных деталей оборудования.

Если трубы изношены или уже давно закончился эксплуатационный период, в этом случае возможна и аварийная ситуация прорыва воды.

К основным причинам, которые становятся виновниками падения оптимальной допустимой отметки, относят:

1. Образование в теплообменнике большого количества налёта и накипи (особенно, если вода в данной местности характеризуется особой жесткостью).
2. Наличие каких-либо повреждений или микротрещин в используемом оборудовании.
3. Поломка битермического теплообменника.
4. Нарушение целостности камеры, являющейся составляющей частью расширительного бачка.

К основным причинам, оказывающим влияние на рост показателей, относят:

1. Прекращение контурного движения теплоносителя.
2. Возникновение автоматического сбоя в системе отопления.
3. Перекрытие клапана теплоносителя.
4. Возникновение пробки из-за скопления лишнего воздуха.
5. Загрязнение фильтров.

Если рассматривать каждую ситуацию отдельно, тогда меры по предотвращению поломок должны исходить отдельно из каждого конкретного случая:

1. Слишком жёсткую воду подвергают смягчению, благодаря использованию специальных добавок.
2. Все имеющиеся трещины и повреждения на теплообменнике устраняют при помощи пайки или осуществляя замену вышедшего из строя оборудования.
3. Выполняют последующую заглушку бачка, используя для этого специальное устройство, отвечающее всем необходимым параметрам.

Все соответствующие ремонтные и монтажные работы должен производить инженер, компетентность которого определяется соответствующей квалификацией.

Способы контроля и стабилизации

Для того, чтобы создать визуальный контроль за соблюдением нормальных показателей давления используют специальные устройства – манометры.

Современные системы отопления обычно сразу имеют в своей комплектации данный прибор, однако в дополнение обязательна установка необходимых точек измерения, которые располагаются в следующих местах трубопровода:

1. Входной трубе оборудования, а также выходной трубе данной сети отопления.
2. На самом высоком и наиболее низком уровнях отопительной сети.
3. На участках, характеризующихся разветвлением используемого оборудования (коллекторы, тройники).

Для последующей стабилизации обязательна установка следующего оборудования:

1. Манометра
2. Предохранительного клапана
3. Воздухоотводчика.

Рекомендации:

1. Если система отопления характеризуется наличием каких-либо проблемных участков, которые могут стать причиной возникновения аварийной ситуации, в этом случае в этих зонах лучше всего дополнительно установить предохранительный клапан. Перед этим, необходимо позаботиться о выведении всех излишек теплоносителя при помощи установки канализационной системы или специальных накопительных емкостей.
2. Выполнять все измерительные действия необходимо только предварительно опустошив бачок, то есть заранее отключив всё оборудование от системы отопления. Приобретая котёл, в инструкции будет указано оптимальное значение давления. Исходя из этого вам необходимо будет установить показатель в баке в соответствии со всеми требованиями, предъявляемыми к устройству.

Статья была полезна?

0,00 (оценок: 0)

Какое должно быть давление в системе отопления — Отопительные системы

У хозяев квартир и частных домов, собственноручно занимающихся обслуживанием отопительных систем, очень часто возникает вопрос – какое давление в системе отопления считается нормальным и что делать, если оно «скачет» в ту или иную сторону? Разобраться в данных вопросах и подсказать верное решение в ситуациях с изменением давления и есть цель нашей статьи.

Немного теории

Чтобы хорошо понимать, что такое рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

• статического (манометрического) давления теплоносителя;
• динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1.5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

• растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
• неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
• сильное засорение грязевика;
• наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
• потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
• выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

• неплотность соединений, протечки;
• скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
• трещина в теплообменнике котла;
• вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

давление в системе отопления в закрытой системе отопления

как заполнить водой закрытую систему отопления

чем заполнить систему отопления в частном доме

расчет количества теплоносителя для системы отопления

как заполнить систему отопления

Каким должно быть давление в системе отопления частного дома

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

1. Атмосфера
2. Бар
3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

• Скорость водяного потока и скорость теплообмена между участками системы.
• Уровень теплопотери.
• Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Возможные неисправности и работы по устранению

Схема манометра абсолютного давления: 1 — сосуды; 2 — металлические пластины; 3 — ртуть; 4 — стеклянные соединительные трубки; 5 — отсчётный микроскоп; 6 — шкала.

Электрическое отопление в частном доме действует или газовое – это не так важно. Проблемы, связанными с падением давления, могут возникнуть в любой системе отопления

или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно. Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев.

Если вы наблюдаете, что происходят такие неполадки, надо начинать предпринимать соответствующие меры, но сначала стоит выяснить, какая именно неполадка стала причиной сбоев в системе. Рассмотрим основные причины, встречающиеся в отопительных системах:

Чаще всего наблюдается такая проблема, как скрытая протечка при разводке системы трубопроводов. Любые варианты систем обогрева могут быть подвержены такой проблеме (кроме инфракрасных).

Утечка может быть устранена несколькими методами, обычно это монтаж нового узла, подтяжка слишком слабого соединения, отдельного элемента системы. Лучше это сделать вовремя, чем потом тратится на глобальный в доме.

Схема отопления электрокотлом.

• случается и так, что в падении давления виноваты не трубы, а другое оборудование системы. Причинами могут стать такие неполадки, как разрывы мембраны в расширительном баке. В таком случае необходимо осмотреть сам компенсационный бак. Ремонт в этом случае включает лишь монтаж нового ниппеля. Эта поломка устраняется довольно быстро. Но причиной может стать неправильный расчет объема бака либо разрыв мембраны. В таком случае необходим монтаж нового оборудования, то есть замена расширительного бака;
• причиной падения давления может стать и такая проблема, как появление трещины на теплообменнике. Происходит это в процессе эксплуатации водяного отопления, но может быть и такая причина, как заводской брак котла, полный физический его износ. В таком случае возможно потребуется монтаж нового оборудования. Особенно внимательно надо следить за газовым оборудованием для двух-, одноэтажного дома;
• случается и так, что давление падает не из-за поломки системы отопления. В трубах может находиться воздушный карман, из которого воздух постепенно выходит, частный дом начинает отапливаться хуже, давление понемногу падает. Надо найти такой карман, убрать весь воздух из системы. Но если систему отопления сделать правильно, то такая проблема просто не возникнет. Поэтому, когда производится монтаж, необходимо тщательно соблюдать все этапы, чтобы собрать узлы четко по инструкции, не допустить сбоев в работе.

Что делать, если давление в системе увеличивается?
Но не всегда давление в отопительной системе падает, случается и так, что давление в системе обогрева одноэтажного дома растет. Причинами таких неполадок могут стать:

Схема газового отопления.

• неполадки в регуляторе. При снижении температуры, он может подавать сигнал на отсечение подачи теплоносителя от котла. Принцип работы отопительной системы допускает такую ситуацию, но решить проблему просто: никакой расчет здесь проводить не требуется, необходимо откорректировать настройки регулятора, чтобы не происходило полного перекрытия клапанов;
• при неисправности автоматики, то есть когда расчет и монтаж были произведен неверно, система может постоянно подпитываться, а давление повышаться. Для устранения проблемы следует перекрыть одну линию, после чего наладить автоматику подачи теплоносителя;
• возможен и человеческий фактор. Например, один из кранов перекрыт, задвижка после проведения профилактических работ просто не была открыта. Часто это происходит, когда осуществляется отопление камином, другими печами. Осмотрите внимательно все краны подачи теплоносителя, при необходимости откройте их;
• причиной повышения давления может стать и воздушная пробка (также, как и понижения). Ее необходимо обнаружить и удалить;
• повышается давление из-за засоренности фильтра. В данном случае надо сделать правильно его прочистку, после чего протестировать отопление. В редких случаях требуется монтаж нового фильтра для системы отопления.

Общая характеристика

Существует несколько видов давления в отопительных системах:

1. Статическое давление. Данная величина определяется соответствием высоты столба теплоносителя и силой, которая из-за этого воздействует на элементы отопительной системы. При расчетах обычно учитывается, что 10 метров высоты соответствуют 1 атмосфере.
2. Динамическое давление. Лучше всего понять, что такое динамическое давление, поможет циркуляционный насос, за счет которого и обеспечивается данная величина. Динамическое давление теплоносителя в системе отопления возникает при его транспортировке по трубопроводу и воздействии на внутренние поверхности системы.
3. Рабочее давление. Формирование рабочего давления осуществляется за счет совместной работы двух предыдущих значений. Именно рабочее давление воды в системе отопления обеспечивает ее полноценную и качественную работу.

Самое большое давление в системе оказывается на водяную рубашку отопительного котла – она находится ниже остальных элементов. Правда, иногда встречаются конструкции, в которых котельная расположена на крыше, и в таком случае наибольшая нагрузка будет приходиться на самую нижнюю часть трубопровода.

При увеличении температуры теплоносителя давление в системе также растет, поскольку вода начинает расширяться. Если в системе установлен циркуляционный насос, то за счет динамического напора величина рабочего давления достигает максимального значения, поэтому думать о том, как создать давление в котле, не придется. Впрочем, при наличии расширительного бачка в открытой отопительной системе это не приводит к негативным последствиям.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

• Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
• Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
• Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
• Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
• Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
• Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
• Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
• Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
• Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире.  Их обычно ставят на входе теплоносителя в радиатор.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

• Белая зона — напор падает.
• Зеленый сектор — показатель в норме.
• Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов. Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

• Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
• Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
• После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

• Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
• Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
• Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

• Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
• Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
• Гидроудар, приведший к неисправности битермического теплообменника.
• Нарушение целостности расширительного бака.
• Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

• Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
• Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
• Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
• Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: «Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения»).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Увеличение давления

Причины самопроизвольного повышения давления в отопительном контуре, приводящие к срабатыванию предохранительного клапана, могут быть следующими:

• Поломка вентиля на перемычке с системой холодного водоснабжения. Винтовые вентили и пробковые краны имеют одну общую проблему — они не способны обеспечить абсолютную герметичность при плотном закрывании. Пропуски обычно происходят по причине износа прокладок винтового вентиля или попавшей между ней и седлом окалины. Это может спровоцировать также царапина на корпусе и пробке крана. При превышении давления в закрытой системе отопления на холодную (это происходит очень часто), происходит постепенное просачивание воды в контур. Она в дальнейшем отводится в дренаж посредством предохранительного клапана.
• Не хватает объема расширительной емкости. Нагревание теплоносителя и последующее увеличение его объема не сможет полноценно компенсироваться из-за недостатка места в баке. Признаками этой проблемы является увеличение давления непосредственно при растопке или включении котла.

Чтобы устранить первую неисправность, лучше заменить вентиль современным шаровым краном. Для этого типа запорной арматуры характерна стабильная герметичность в закрытом положении и огромный ресурс службы. Частое обслуживание здесь также не понадобиться. Обычно оно сводится к подтягиванию гайки сальника под рукояткой после нескольких сотен циклов закрытия.

Для решения второй проблемы придется заменить расширительную емкость, выбрав более вместительный бак. Также существует вариант с оснащением контура дополнительным расширительным баком. Чтобы системы работала без сбоев, объем расширительной емкости должен составлять примерно 1/10 от общего количества теплоносителя.

Иногда случается так, что повышение давления провоцирует циркуляционный насос. Это характерно для участка розлива после крыльчатки, если трубопровод имеет высокое гидравлическое сопротивление. Обычная причина – заниженный диаметр. Паниковать в такой ситуации не нужно: эта проблема решается простой установкой группы безопасности (на достаточной дистанции от помпы). Замена розлива на трубу большего диаметра оправдана только при наличии большой разницы температур между первыми от котла и последними по направлению циркуляции теплоносителя радиаторами.

Чем опасны перепады

Пониженное и повышенное давление приводят к неисправностям в работе всей системы отопления или поломкам, требующим дорогостоящего ремонта.

При пониженных показателях автоматика (для современных моделей) прекращает подачу энергоносителя и котёл отключается. Если отопление надолго прекратить в морозное время года, произойдёт разрушение труб, радиаторов, теплообменника котла.

Кроме того, при низком показателе, давления может оказаться недостаточно, чтобы эффективно прокачать теплоноситель по всей системе. Без тепла останутся верхние этажи и радиаторы, наиболее удалённые от труб стояка.

Важен показатель для работы тёплого водяного пола. Максимальная длина контура достигает 100–120 м, что создаёт сопротивление движению теплоносителя. При недостаточном напоре контур перестанет прогреваться.

При повышенном давлении вода начинает сочиться через резьбовые соединения труб и радиаторов. Возможно разрушение конструктивных частей.

Почему давление повышается

Объём любых жидкостей с возрастанием температуры увеличивается. Например, вода при нагревании от 10 до 80 градусов расширится на 4%.Если внутренний объём трубопровода и батарей 100 литров, после нагревания в ней будет 104 л. У антифриза тот же показатель близок к 7%.

Вода не поддаётся сжатию при низких параметрах атмосферного давления. Излишки теплоносителя из замкнутой системы вылиться не могут, давление резко увеличивается.

Для предотвращения повышенного напора в случае частых изменений температуры теплоносителя (осенний и весенний период), а также создания резерва ёмкости для жидкости объём расширительного бака выбирают из расчёта 10% от вместимости радиаторов и трубопроводов.

Исходя из приведённых фактов после заполнения водой отопления и нагрева теплоносителя до рабочей температуры, давление обязательно повысится.

Повышенное давление наблюдается на участках от котла до радиаторов если трубопровод старый. В этом случае внутренний проход трубы не может пропустить весь поток теплоносителя – возникают перепады напора между подачей и обраткой.

Норма давления воды в системах отопления частного дома

Системы водяного отопления бывают:

1. Открытые. Система сообщается с атмосферным давлением через открытый расширительный бачок, установленный в самой верхней ее части, а котел устанавливается в самом ее низу.

   В этом случае вода по трубам циркулирует по законам естественной конвекции — нижние слои воды нагреваются и поднимаются наверх, а более холодные и тяжелые опускаются вниз, где они снова нагреваются.

2. Закрытые. В закрытых системах давление воды изолировано от атмосферного, и вода по трубам контура перемещается специальным водяным насосом.

Какие должны быть рабочие параметры в открытом контуре

Давление в открытом контуре определяется гидростатическим давлением его водяного столба. Столб воды высотой 1 метр создает прибавку давления на единицу площади поверхности в нижней его точке, равную 0.1 кгс/см2, или 0.09 атмосфер.

Справка! Чтобы рассчитать давление в выбранном месте открытой системы, необходимо измерить высоту от точки измерения до уровня воды в бачке расширения, прибавив по 0,1 кгс/см2 на каждый метр столба воды.

Давление в открытых контурах является саморегулируемым и не требует балансировки, их устройство менее сложно и требует меньших затрат на обслуживание.

Однако, законы теплового обмена устанавливают ограничения на высоту такой системы, связанные с неравномерным прогревом теплоносителя и, как результат, снижением ее общей эффективности.

Частично эту проблему решает установка циркуляционного насоса, увеличивающего поток теплоносителя, однако, открытый отопительный контур из-за своих ограничений подходит только для одноэтажных домов.

Нормальные показатели в системе закрытого типа

На практике чаще применяются закрытые системы из-за более широких возможностей их применения. В частности, если дом имеет два или три этажа, и один насос не справляется с поддержанием водяного потока, в различных точках контура могут устанавливаться дополнительные циркуляционные насосы, подключаемые последовательно или параллельно, что снижает нагрузку на котел.

Рабочим давлением закрытой системы отопления обычно считается значение в 1,5-2 атмосферы. Максимально же допустимое рабочее значение, обычно регулируемое предохранительным клапаном, составляет 2,5 кгс/см2.

​​Как происходит регулировка

Давление в закрытой системе отопления регулируется закачиванием воды в контур отопления через его соединение с системой холодного водоснабжения, а также мембранным стальным расширительным бачком.

Одна половина бачка, отделенная мембраной, заполнена воздухом с т. н. избыточным давлением зарядки, а другая циркулирующей водой.

Как и в открытых отопительных контурах, мембранный бачок служит для вмещения расширяющейся воды при ее рабочем нагреве, а также уменьшает колебания давления (гидроудары) при внезапной остановке движения воды.

Давление зарядки мембранного бачка при неработающем контуре равно давлению водяного столба. Стандартное же заводское значение зарядки расширительного бака составляет 1,5 кгс/см2, а максимальное значение, на которое рассчитано оборудование — до 3 атмосфер.

Вывод

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.

Видео по теме:

требований к давлению воды для частных домов | Руководства по дому

Уолт Сэмпсон Обновлено 21 июля 2017 г.

Давление воды, необходимое для частного дома в соответствии с Международным сантехническим кодексом, основано на давлении, требуемом водопроводной арматурой, с самым высоким давлением, необходимым для правильной работы. Две другие вещи, которые влияют на требуемое давление, — это падение давления от главного запорного клапана дома к водопроводной арматуре и падение давления от водопровода к главному запорному клапану дома.Минимальное давление, подаваемое в водопроводный кран, должно быть выше суммы этих трех значений давления, чтобы дом соответствовал нормам водоснабжения.

Давление в арматуре

Наивысшее давление в сантехнической арматуре обычно составляет 20 фунтов на квадратный дюйм (psi) для душа с регулируемой температурой. Для большинства других сантехнических приборов, таких как ванны, смесители с одной ручкой, посудомоечные машины, раковины и выпускные отверстия для шлангов, требуется давление 8 фунтов на квадратный дюйм. Для некоторых специальных типов туалетов может потребоваться давление от 15 до 25 фунтов на квадратный дюйм.

Внутренний трубопровод

Потеря давления возникает во внутреннем трубопроводе через каждый клапан, фитинг и секцию трубы из-за трения и турбулентности. Потери происходят между главным запорным клапаном дома и водопроводной арматурой с самым высоким давлением. Для душа с регулируемой температурой необходимо учитывать как трубопровод холодной, так и горячей воды. Также существует потеря давления 0,43 фунта на квадратный дюйм на фут подъема, которую необходимо добавить к общей внутренней потере.Таблицы и графики в Международном кодексе по сантехнике позволяют выбрать надлежащие размеры труб и рассчитать перепады давления.

Внешний трубопровод

Потери давления возникают там, где водопроводная сеть отводится для подачи воды в дом через «ограничительный» запорный клапан, счетчик воды и внешний трубопровод. Изменение высоты между водопроводной магистралью и главным запорным клапаном дома создаст дополнительный перепад давления. Информация для расчета этих перепадов давления также содержится в Международном кодексе по сантехнике.

Минимальное давление

Минимальное давление воды в любом месте крана может быть получено из водопровода или из самого водопровода. Водопроводные сети обычно обеспечивают минимальное давление около 55 фунтов на квадратный дюйм. Этого достаточно для типовых резиденций.

Каким должно быть давление в котле при нагревании

Слишком высокое давление в котле может привести к дорогостоящему ремонту. Вот что вам нужно знать об управлении давлением в бойлере.

Индикатор манометра в котельной

Котлы могут сбить с толку тех, кто к ним не привык.

У них часто бывает больше неудобных деталей, чем вы найдете с другим типом обогревателя. Есть даже манометр, а бегущие котлы — это почти пленочный прибор.

Если вы знаете, какое давление должно работать в вашем котле, вы лучше поймете, если у вас возникнут проблемы. Итак, вот краткое руководство по давлению в бойлере.

Идеальное давление котла

У вашего котла может быть слишком низкое или слишком высокое давление на шкале давления. И то, и другое может привести к тому, что ваш котел не будет работать должным образом и отключится.

Чтобы найти оптимальное давление, обратитесь к руководству, прилагаемому к вашему котлу.

Но если это потеряно, большинство котлов настолько похожи, что перепад давления между ними относительно невелик. В любом случае, обычное холодное давление бойлера должно составлять около 12 фунтов на квадратный дюйм.

Большинство манометров отображают зоны разного цвета. Если игла находится далеко за пределами зеленой зоны, особенно на высокой стороне, у вас проблема.

Диапазон изменения давления

Давление изменится, когда агрегат подаст тепло.В большинстве случаев оно должно подниматься примерно до 20 фунтов на квадратный дюйм, пока работает его нагревательный элемент.

Это оптимально при нормальной температуре. Изменения давления на несколько фунтов на квадратный дюйм так или иначе могут быть вызваны атмосферными условиями.

Большинство котлов безопасны при давлении около 30 фунтов на квадратный дюйм, после чего уплотнения могут начать выходить из строя. Современные котлы не так опасны, как первые паровые двигатели, но вы все равно можете повредить их и потребовать дорогостоящего ремонта.

Если ваш котел остается в диапазоне 12-30 фунтов на квадратный дюйм, вам ничего не угрожает.Но присмотритесь повнимательнее, если наткнетесь на верхнюю границу этого диапазона.

Исключения для диапазона PSI

Существуют исключения из общепринятых диапазонов давления, если вы живете в многоэтажном доме. Двух- или трехэтажный дом должен иметь давление чуть выше 15 фунтов на квадратный дюйм для двух этажей, в то время как для трех требуется давление 18 фунтов на квадратный дюйм.

Вот почему так важно хранить инструкции по эксплуатации оборудования. В противном случае профессионал сможет определить оптимальный ассортимент вашего котла по номеру модели.

Для многоквартирных домов и других вертикальных систем требуется более высокое начальное давление котла. Но поскольку средний человек вряд ли столкнется с коммерческим котлом, с его давлением всегда решают профессионалы.

Немедленные действия

Хотя случайные взрывы котла все еще происходят, современные котлы удивительно хороши в том, что не выпускают пар и осколки из-за слишком высокого давления.

По большей части действуйте быстро. Скорее всего, вам не грозит непосредственная опасность.Но выключить систему до ремонта — нет ничего страшного. Это меньше, чтобы избежать взрыва, и больше, чтобы ограничить дальнейшие повреждения.

Отключение по высокому давлению

Высокое давление может быть результатом слишком высокой температуры котла. Более высокое давление обычно вызывает автоматическое отключение.

Современные котлы имеют встроенные клапаны сброса давления. Обычно они срабатывают при 30 фунтах на квадратный дюйм и выпускают избыточный пар, чтобы вернуть давление в норму.

Он также включит питание вашего котла.

Это может варьироваться от «неудобного» до «ухудшения» в зависимости от времени года и вашего местного климата. Если ваш сработает из-за высокого давления, выключите его, пока это не увидит профессионал.

С другой стороны, если вы находитесь в нормальном диапазоне температур, но по-прежнему испытываете проблемы с исключительно высоким давлением, вам нужно будет поднять трубку.

Проблемы с низким давлением

Низкое давление приведет к тому, что котел не сможет достичь нужной температуры. В идеале система будет заполняться до 12 фунтов на квадратный дюйм, но вы можете сделать это вручную, если насос не работает.Таким образом котел будет работать до тех пор, пока не приедет техник.

Низкое давление обычно достигается за счет повторного повышения давления в котле. Возможно, вам все еще понадобится возможное исправление, но помпа, скорее всего, не работает, и вы можете выиграть время с помощью простой процедуры.

Профессиональная помощь

Важно знать, как давление в бойлере влияет на вашу систему. Все это может показаться сложным, но важно убедиться, что стрелка шкалы остается в зеленой зоне.

Как и все оборудование, у котлов в конечном итоге возникают проблемы, которые невозможно отремонтировать дома.Если у вас возникли проблемы с какой-либо частью вашей котельной системы, возможно, лучше обратиться к профессионалу.

Позвоните (402) 731-2727, чтобы назначить проверку сегодня.

Домашняя вентиляция и давление Качество Информация о HVAC 101

Домашняя вентиляция и давление — знаете ли вы историю улучшений?

Новые энергоэффективные двери и окна означают отсутствие сквозняков, которые в свое время пропускали сквозняки в окнах и дверях, будучи неэффективными и увеличивающими затраты на электроэнергию для поддержания комфорта в здании, обеспечивали проникновение воздуха в конструкцию, но теперь это есть ушел.Возможно, у кого-то появилась новая вытяжка для плиты на кухне. Модернизированы вытяжные вентиляторы в ванных комнатах.

На чердаке и в подвальных помещениях было залито больше изоляции, что еще больше уменьшило проникновение воздуха в конструкцию. Кто-то проверил все розетки в доме и обнаружил, что они являются источником сквозняков, и использовал изоляционную пену для защиты от сквозняков, которые могут исходить от электрических розеток.

Может быть, установили газовые поленья или отреставрировали старый камин и вернули его в эксплуатацию.Возможно, предыдущий владелец дома также перекрыл часть вентиляции в топке или подвале, потому что они думали, что это источник сквозняков и холодной или жаркой погоды, проникающих в здание. Любая из этих вещей может произойти, и они уменьшат количество свежего наружного воздуха, поступающего в здание. Тем не менее, баланс существует, и если баланс отклонится в неправильном направлении, могут возникнуть проблемы или даже опасное состояние.

Домашняя вентиляция и давление — воздух для горения и разбавляющий воздух для печей или котлов

Существуют печи и котлы с высокой эффективностью, которые забирают весь воздух, необходимый для их эффективной и безопасной работы, непосредственно снаружи здания.Этот воздух всасывается в печь через трубу вентилятором, где воздух используется для горения, а затем дымовые газы выводятся за пределы конструкции в безопасное место, где никто не пострадает.

Не в каждом доме или здании есть эти типы печей или котлов. В некоторые печи и котлы необходимо подавать воздух изнутри самой конструкции, и когда эти необходимые устройства были установлены, была проведена проверка, которая подтвердила это устройство, его безопасную работу и тот факт, что он потребляет воздух изнутри конструкции для целей сжигания.

Что изменилось в структуре за последние несколько лет или даже за последние пять лет, или как долго это устройство использовалось? Был ли отмечен тот факт, что этому прибору необходим воздух для горения, или это было упущено? Без надлежащего количества воздуха для горения печь или бойлер будут производить больше оксида углерода, и в зависимости от давления этот оксид углерода может быть введен в дом при определенных обстоятельствах, включая давление в доме.

Домашняя вентиляция и давление — Механические нормы и воздух для горения и разрежения

Глава 7 Международного механического кодекса касается воздуха для горения и разрежения, необходимого для многих котлов и печей.Он охватывает требования к воздуху для печей и котлов, расположенных в туалете, на чердаках, в подвесных помещениях и в механических помещениях, чтобы назвать наиболее распространенные места расположения этих приборов. Существуют и другие строительные нормы и правила, которые касаются проблемы сгорания и разбавления воздуха для приборов, потребляющих воздух.

Это учитывалось при установке новой печи или котла, и это является основным соображением при всех механических проверках печей и котлов. Опять же, мы знаем, что на это смотрели при установке печи или котла.

Вызывает ли отрицательное давление проблемы в вашем доме?

Вы когда-нибудь чувствовали запах камина в доме? Это не редкость. Вот вопрос, который я получил от читателя по имени Роб в прошлом месяце:

От нашего камина всегда пахнет дымом, в некоторые дни больше, чем в другие. Я очень хорошо прочистил дымоход, закрыл заслонку, и все было в порядке. Затем мы только что разожгли свой первый костер после уборки в эти выходные, и запах дыма вернулся. Имеет металлическую заслонку в топке.Я предполагаю, что каким-то образом отрицательное давление заставляет воздух возвращаться в дымоход, особенно когда мы включаем вентиляторы для ванной или сушилку, как я подозреваю.

Что здесь происходит?

У вас отрицательное давление?

Роб подозревает, что за запахом камина в его доме стоит отрицательное давление. Во-первых, когда мы говорим об отрицательном или положительном давлении, мы говорим о разнице давления в двух местах, обычно в помещении и на улице. Отрицательное давление в доме означает, что давление в помещении ниже, чем давление снаружи, что может привести к перемещению воздуха из помещения в помещение.

Но для этого проникающего воздуха нужен проход. Чтобы воздух перемещался по ограждению здания, вам нужны две вещи: перепад давления (положительный или отрицательный) и путь.

Довольно легко узнать, действительно ли в доме наблюдается отрицательное давление. Все, что вам нужно, это манометр, а хорошие стоят более 1000 долларов. Вы можете получить один с меньшей точностью и потратить менее 100 долларов. Вы также можете использовать магнитогидравлический датчик менее чем за 100 долларов.

Или вы могли бы сделать это простым способом.Когда в доме действует то, что, как вы подозреваете, является отрицательным давлением, подойдите к двери и приоткройте ее. Если вы встанете внутри и поднесете лицо к щели в двери, вы почувствуете, как на вас дует воздух при отрицательном давлении. Вы также можете почувствовать это пальцами, и это сработает даже лучше, если вы их облизываете (часть того, что Джо Лстибурек называет «тестом на взгляд, лизание и сквирт»). Если вы все еще не чувствуете движение воздуха через это отверстие после того, как облизываете пальцы, значит, у вас недостаточно отрицательного давления, о котором можно беспокоиться, по крайней мере, не прямо сейчас.

Если у вас положительное давление, воздух будет двигаться наружу.

3 причины перепада давления в зданиях

Три фактора несут ответственность за перепад давления в зданиях:

Ветер, конечно, может создавать разницу в давлении внутри и снаружи. Ураганы и торнадо могут вызвать разность давлений, достаточно большую, чтобы сорвать крышу дома. Вот почему строительные нормы и правила требуют использования ремней для защиты от ураганов в районах с сильным ветром.

Эффект стека — это явление плотности воздуха. Теплый воздух менее плотен и, окруженный холодным воздухом, поднимается вверх, как воздушный пузырь в воде. Это может создать довольно большую разницу в давлении, как вы можете видеть на видео ниже. Два фактора, которые влияют на величину эффекта стека, — это высота и разница температур. Вот почему это так хорошо видно на видео, снятом в 44-этажном здании холодным днем ​​в Денвере.

И еще есть дикая карта механических систем.Вытяжные вентиляторы в ваших ванных комнатах и ​​на кухне, конечно, будут вызывать некоторое отрицательное давление. Чем герметичнее дом, тем больше будет отрицательное давление. Давайте посчитаем эту идею.

Мой дом в настоящее время показывает результат теста двери нагнетателя: 5 200 кубических футов в минуту при перепаде давления 50 Па (5 200 куб. Футов в минуту). Это довольно много, но это дом площадью 3800 квадратных футов, построенный в 1961 году, а когда я купил его в мае прошлого года, было около 7000 квадратных футов. Но вернемся к главному.При скорости утечки воздуха 5200 куб. Футов в минуту в моем доме не будет значительного отрицательного давления, если я включу вентилятор для ванны 50 кубических футов в минуту. Требуется 5200 кубических футов в минуту, чтобы вызвать перепад давления в 50 Па, поэтому 50 кубических футов в минуту будут потеряны в шуме.

С другой стороны, в некоторых проектах пассивных домов уровень утечки воздуха составляет 100 куб. Футов в минуту или даже ниже. Два вентилятора для ванны на 50 кубических футов в минуту создавали бы перепад давления в 50 Па в таком доме. Это большое отрицательное давление для дома, поэтому проектировщики и строители пассивных домов так беспокоятся о механических системах, которые они используют.

Другими механическими системами, которые могут создавать перепады давления, являются сушилки для одежды, воздуховоды отопления и кондиционирования воздуха, электрические вентиляторы чердаков, переносные кондиционеры и системы вентиляции, работающие только на приточной воде. Аппараты атмосферного горения втягивают воздух из пространства вокруг прибора и направляют его в дымоход, но это, как правило, мало по сравнению с перепадами давления, создаваемыми другими, которые я перечислил.

Поиск источника отрицательного давления

Если вы подозреваете, что отрицательное давление вызывает проблемы, первое, что нужно сделать, это выяснить, какая из трех причин разницы давлений, скорее всего, виновата.Появляется ли запах камина (или какой-либо другой симптом, который вы заметили) только тогда, когда на улице ветрено? Вы не можете остановить ветер, но вы можете позаботиться о том, чтобы устранить пути для движения воздуха, выполнив некоторую герметизацию воздуха и закрыв заслонку камина.

Это бывает только когда холодно? Если это так, то, возможно, виноват эффект стека, потому что он увеличивается с перепадом температур, а в большинстве мест зимой разница температур больше. Но вы также запускаете тепло, когда он холодный, так что это может быть несбалансированной утечкой в ​​воздуховоде.

Чтобы определить, создают ли механические системы значительное отрицательное давление, включите тот (и), о котором вы подозреваете, и снова проведите тест при взломе двери. Затем выключите их и посмотрите, есть ли разница. Это также работает для давлений, вызванных несбалансированной утечкой в ​​воздуховоде. Проведите тест двери с включенной системой отопления, а затем снова с выключенной.

Если у вас дома пахнет камином, как от Роба, обнаружение источника отрицательного давления и его уменьшение должно решить проблему.Тем не менее, вы не хотите отказываться от использования вентиляторов для ванн, вытяжек и сушилок для одежды, поэтому держать заслонку закрытой, когда камин не используется, должно помочь.

Помните: вам нужен и перепад давления, и путь для движения воздуха, поэтому устраните одно или другое или оба, и вы решите проблему.

Статьи по теме

3 правила утечки воздуха

Тепло поднимается… и падает — эффект стека, движение воздуха и тепловой поток

Удивительная история строительной науки за вращающейся дверью

Сосание и выдувание — Урок утечки в воздуховоде

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

6 причин, по которым ваша система центрального отопления теряет давление! »Эксперты по отслеживанию и доступу

Постоянно ли показывает манометр системы центрального отопления, что вы теряете давление? Вы постоянно пополняете свою систему центрального отопления? Вы обеспокоены тем, что у вас может протечь вода?

Что ж, вы неплохо начали получать ответы на эти вопросы, обратившись за помощью в нужное место!

Первое, что нужно понять, это падение давления (скажем, примерно с 1.От 5 бар до 0,5 бар в типичной системе) означает потерю воды примерно в три литра или около того: немного, если растянуть ее на несколько дней! Фактически, в течение недели это падение давления означает потерю воды чуть больше столовой ложки воды в час — немного!

Однако утечка воды — это утечка, и это (небольшое количество) воды куда-то уходит, и даже столовая ложка воды в час в неправильном месте может со временем нанести большой ущерб.

Видео, демонстрирующее, как складываются все капли!

Естественно думать, что вода должна течь из трубопроводов, часто в стыках, закопанных под полом или в каком-то столь же недоступном месте, и это действительно может иметь место.

Тем не менее, есть несколько других мест, из которых может протекать вода, и всегда стоит сначала проверить их, прежде чем просить нас отследить и получить доступ к любым утечкам из трубопроводов центрального отопления.К ним относятся:

Клапан сброса давления котла (PRV): он предназначен для защиты от слишком ВЫСОКОГО давления в системе, позволяя воде вытекать путем нажатия на пружину, если давление превышает примерно 3 бар. Часто это выходит из строя, когда вода непрерывно течет по нему точно так же, как течь в трубе.

Это можно проверить, посмотрев на трубу PRV, выходящую из внешней стены рядом с котлом — и обычно за втулкой! — и убедитесь, что с конца трубы не течет вода.Если надеть полиэтиленовый пакет на конец трубы, вы сможете дольше проверять наличие воды.

Расширительный бак:

Это небольшой металлический резервуар, обычно красного цвета, часто расположенный внутри или рядом с котлом или рядом с водонагревателем, в котором резиновый лист или диафрагма отделяют воду центрального отопления от сжатого воздуха. и это может привести к утечке и утечке воды в «только воздух».

Обычно на баке есть клапан Шредера, похожий на клапан велосипедной шины.Если его середина нажата и вода выйдет наружу, диафрагма разорвалась и, вероятно, является причиной утечки. Обратите внимание, что давление воздуха в резервуаре должно составлять примерно 1–1,5 бар.

Клапаны радиатора:

Клапаны на обоих концах радиатора (как TRV, так и запорные защитные клапаны) могут протекать; если это большая утечка, это обычно очень очевидно, так как видно, как вода течет по трубе и пропитывает ковер. Однако, если утечка очень мала, вытекающая вода немедленно испаряется из горячей трубы, поэтому место выглядит сухим.Иногда это может происходить на нескольких радиаторах одновременно, и совокупный эффект этих крошечных утечек может быть причиной потери давления в системе.

Это можно проверить, обернув тканевой бумагой все соединения клапанов радиатора и проверив, не станет ли она влажной или сморщенной.

Автоматические вентиляционные отверстия:

Более редко, но если в системе центрального отопления генерируется слишком много воздуха или газа, они будут выходить из вентиляционного отверстия и вызвать потерю давления.

Это можно проверить, временно затянув колпачок (он похож на колпачок клапана велосипедной шины и может быть латунным или пластиковым) и посмотреть, прекратится ли падение давления.

Теплообменник:

В редких случаях теплообменник в котле может протекать, и иногда это очевидно, поскольку под котлом будет лужа воды. В противном случае, особенно на более новых котлах, вода будет вытекать из трубы для конденсата, которая в любом случае должна пропускать воду.

Проверить это сложнее, но конденсатопровод должен пропускать воду только при работающем котле; если при холодном бойлере идет постоянная струйка воды, это может быть источником падения давления.

Накопитель горячей воды:

В редких случаях змеевик в водонагревателе может протекать, в результате чего вода из центрального отопления смешивается с горячей водой, выходящей из крана горячей воды.

Часто горячая вода слегка обесцвечивается.

Если эти вещи были проверены (особенно PRV, расширительный бак и радиаторные клапаны), а давление все еще падает, то утечка из трубопроводов может показаться вероятной — и именно здесь мы вступаем! Наши специалисты по обнаружению утечек будут отслеживать утечку неразрушающим образом, используя термические, акустические, картографические методы, методы определения влажности и индикаторного газа, смешанные с самым важным из ингредиентов — опытом! а затем получить доступ к негерметичному стыку или трубе или обнажить их.

Если вы сомневаетесь или просто хотите получить совет, позвоните нам в службу поддержки Trace and Access Experts

.

Руководство домовладельца по давлению воды

Многие проблемы с водопроводом в вашем доме возникают из-за проблем с напором воды. Это может привести к возникновению проблем с душем с низким давлением и смывом унитаза с одной стороны и повреждению труб или приборов с другой. Самостоятельная проверка давления воды несложная и может помочь вам выявить потенциальные проблемы до того, как они станут дорогостоящими.

Стандартное давление воды

В зависимости от того, где вы живете, давление воды может сильно варьироваться, так как оно поступает из муниципальных водопроводных сетей. Это может создать проблемы, так как номинальное значение в фунтах на квадратный дюйм может варьироваться от 20 до 100. Давление поступающей воды никогда не должно превышать 75 фунтов на квадратный дюйм. Многие сантехники рекомендуют 50 фунтов на квадратный дюйм в качестве идеального значения, которое также является настройкой по умолчанию для большинства регуляторов давления.

В больших домах требуется более высокое входное давление, чем в небольших домах, поскольку вода будет немного замедляться каждый раз, когда сталкивается с изгибом трубы.

Как проверить давление воды

Самый простой способ проверить давление воды в доме — это проверить давление, поступающее из муниципальных трубопроводов.

1. Найдите первый кран вдоль входящего водопровода. Этот кран имеет самое высокое давление и сообщит вам, есть ли какие-либо проблемы с давлением в вашем доме или возникают в муниципальных сетях.
2. Убедитесь, что в доме не используется вода. Вы можете использовать индивидуальные запорные клапаны для кранов или унитазов, если планируете исключить их из теста.
3. Закройте главный запорный вентиль.
4. Присоедините к крану манометр.
5. Полностью откройте кран, чтобы измерить давление.

Вы можете протестировать другие смесители в доме, используя тот же метод, чтобы определить местонахождение проблем с давлением в самом доме, если у вас есть представление о начальном номинальном давлении. Это особенно полезно в случаях, когда вам нужно вызвать сантехника для проверки труб, так как это обеспечивает гораздо меньшую площадь для поиска источника вашей проблемы с давлением.

Испытание существующего водопровода под давлением

Проверить водопроводную систему на наличие проблем относительно легко, используя испытание давлением воды. Альтернативой является испытание с использованием воздуха, хотя обычно это делается для новой сантехники. Вам понадобится воздушный компрессор и переходник для подсоединения шланга компрессора к крану с резьбой. Для проверки с использованием давления воздуха вам необходимо сделать следующее:

1. Найдите главный запорный клапан и отключите подачу воды.
2. Запустите краны, чтобы слить воду из труб, и убедитесь, что все снова закрыты, когда трубы опустеют.
3. Присоедините манометр к крану с резьбой. Это может быть одна в вашей прачечной или на открытом воздухе.
4. Присоедините переходник к другому крану и подсоедините шланг компрессора.
5. Зарядите систему до давления 60 фунтов на квадратный дюйм и подождите 15 минут.
6. Перед тем, как снова включить воду, убедитесь, что давление не упало (что указывает на утечку).

Испытание под давлением нового водопровода

Тестирование нового водопровода с помощью воздуха сложнее, чем тестирование существующего водопровода, хотя оно может быть гораздо более эффективным.Вам понадобятся несколько испытательных воздушных шаров и тестовых баллончиков, которые представляют собой надувные устройства с прикрепленными манометрами. Можно приобрести комплекты для тестирования или приобрести отдельные компоненты в хозяйственном магазине.

1. Заблокируйте все стоки, фитинги вентиляционных труб (обычно называемые линиями DWV) и фланцы туалетов с помощью надувных испытательных баллонов. Вы захотите вставить их в тройники перед накачиванием.
2. Приклейте пробные колпачки к концам всех патрубков. Это трубы, которые выступают из стен или пола для последующего крепления, например, насадки для душа.
3. Найдите штуцер для прочистки и вставьте тестовый стержень. Перед накачиванием убедитесь, что манометр стоит вертикально и легко читается.
4. Довести давление в трубах до пяти фунтов на квадратный дюйм и подождать 15 минут, время от времени проверяя изменения давления.

Если есть подозрение на утечку, вы можете использовать цветной дым или послушать трубы на предмет шипения, которое может указывать на утечку. Как вариант, можно нанести немного разбавленного средства для мытья посуды на стыки и посмотреть, не появятся ли пузырьки воздуха.

Низкое давление воды

Низкое давление может сильно расстраивать. Это не только заставит ваши смесители течь струйкой и замедлит работу стиральной машины, но также может привести к проблемам с туалетом или указывать на серьезную проблему. К счастью, низкое давление часто легко диагностировать и лечить, не обращаясь за профессиональной помощью.

Что вызывает низкое давление воды?

Существует множество потенциальных причин низкого давления, многие из которых легко исправить.Вот некоторые из наиболее распространенных проблем:

• Одиночный кран — Часто причиной этого является засорение сетки фильтра. Обычно один находится на конце крана, а иногда другой внутри основания. Просто промойте и вытрите мусор, и поток воды сразу улучшится.
• Запорные клапаны — Распространенный виновник низкого давления, есть главный запорный клапан для всего дома, а также клапаны, ведущие в ваши туалеты, раковины и т. Д.Если не открыть полностью, они могут ограничить поток воды, уменьшив давление.
• Редукционный клапан e — Некоторые муниципалитеты поставляют воду под высоким давлением, и в вашем доме может быть установлен редукционный клапан для ограничения давления поступающей воды. Заводское значение по умолчанию обычно составляет 50 фунтов на квадратный дюйм, но, возможно, предыдущий владелец установил более низкое значение или просто слишком низкое, чтобы обеспечить надлежащее снабжение более просторным домом. Изменение настроек часто помогает облегчить проблему.
• Утечки — Низкое давление может быть признаком негерметичных труб.Выполните испытание под давлением и посмотрите на манометр на предмет утечки. Если давление изменится, вам может потребоваться нанять профессионала, чтобы найти и отремонтировать поврежденную трубу.

Как повысить давление воды в городских сетях

В некоторых случаях вы можете обнаружить, что давление воды низкое из-за коммунальных трубопроводов. Такие проблемы обычно затрагивают и ваших соседей и потребуют установки усилителя давления воды. Это устройство состоит из насоса и напорного бака и устанавливается рядом с водомером.

Циферблат позволяет регулировать давление от 45 до 55 фунтов на квадратный дюйм, в то время как в баке хранится вода под избыточным давлением, чтобы уменьшить частоту работы насоса. Системы повышения давления могут быть дорогостоящим вложением, часто обходящимся в 900 долларов и более, но это может быть единственное решение проблемы низкого давления в муниципальных сетях.

Высокое давление воды

В то время как низкое давление воды доставляет неудобства, высокое давление может стать кошмаром. Это может привести к разрыву труб, утечкам, разрыву котлов или резервуаров для воды и связанным с этим проблемам, таким как затопление или плесень.Есть несколько предупреждающих знаков о высоком давлении воды, и вы должны проверить рейтинг фунтов на квадратный дюйм, если вы столкнетесь с ними:

• При включении или выключении смесителя из труб доносится стук или другие шумы.
• Плевание и утечки из кранов.
• Туалеты иногда работают, когда они не используются.
• Более высокие счета за воду или канализацию без увеличения потребления воды.

Последний признак появляется потому, что больше воды используется за то же время, что и трубы с более низким давлением.Таким образом, при запуске крана, когда давление воды составляет 150 фунтов на квадратный дюйм, может потребоваться в два-три раза больше воды, чем при давлении только 50 фунтов на квадратный дюйм.

Причины высокого давления воды

Самая частая причина высокого давления воды — городское водоснабжение. В зависимости от требований в вашем районе водопроводной компании может потребоваться подача воды под высоким давлением. Это особенно актуально там, где им необходимо обслуживать высокие здания или участки, расположенные высоко над уровнем моря.

Другая возможная причина — тепловое расширение. Высокая температура в вашем доме может способствовать небольшому нагреву водопроводных труб. Кроме того, ваш водонагреватель заставит воду немного расшириться. Чем горячее вода, тем большее давление она оказывает на трубы. По этой причине всегда лучше поддерживать водонагреватель на настройку температуры от низкой до умеренной.

Как уменьшить давление воды

Если вы столкнулись с высоким давлением водопроводной воды, лучшим решением будет установка редукционного клапана.Этот клапан соединяется там, где вода поступает в ваш дом, и снижает входящее давление. Обычно заводская установка составляет 50 фунтов на квадратный дюйм, хотя вы можете отрегулировать настройку давления, чтобы обеспечить более высокое номинальное давление.

Закон штата Массачусетс о зимнем отоплении

15 октября — 15 мая На работе

Рабочее место

MGL c.149, § 113 Отопление на рабочем месте
Перечисленные рабочие места «должны отапливаться надлежащим образом в период с пятнадцатого октября по пятнадцатое мая.«

Нормы минимального отопления, Министерство труда Массачусетса.
Указывает минимальные температуры, необходимые для различных типов рабочих мест.

15 сентября — 15 июня Дома

Жилой

MGL c. 186. § 14 Арендодатель жилого или промышленного дома, необходимый для подачи тепла. Перечислены штрафы за нарушение.

105 CMR 410.201 ГОСТ
Температурные требования.Регламент требует температуры не менее 64 градуса ночью и 68 градусов днем ​​ с 15 сентября по 15 июня. Температура не должна превышать 78 градусов. Могут быть исключения, поэтому обязательно ознакомьтесь с правилами.

940 CMR 10.03 (3) Постановления о муниципальном жилищном строительстве

Руководство генерального прокурора по правам домовладельцев и арендаторов
Минимальные требования к отоплению являются частью так называемого государственного санитарного кодекса. Если домовладелец не отвечает на жалобы арендатора о нарушении Санитарного кодекса, арендатор может потребовать, чтобы сотрудник по соблюдению кодекса или местный совет по здравоохранению осмотрели квартиру.Обратитесь в местный совет по здравоохранению или в отдел инспекционных служб, чтобы зарегистрировать жалобу на отсутствие отопления в арендуемой собственности.

Жилищный суд Руководство по вопросам арендодателя-арендатора: коммунальные услуги
Если арендодатель отключит отопление, вы можете обратиться в суд и подать заявление о выдаче временного запретительного судебного приказа, чтобы потребовать от арендодателя обеспечить отопление. Суд обычно принимает меры по вашему запросу в тот же день, когда он был подан.

Варианты на случай отказа арендодателя от ремонта, масс.Legal Help, 2017.
«Если ваш домовладелец не производит ремонт после того, как вы уведомили ее в письменной форме или после того, как Департамент здравоохранения приказал ей произвести ремонт, вам, возможно, придется рассмотреть другие варианты, такие как удержание арендной платы, делать ремонт и вычитать стоимость из вашей арендной платы, работать с другими арендаторами, чтобы оказать давление на арендодателя, подавать на арендодателя в суд или расторгать договор аренды «.

105 CMR 150.017 (13)
«Каждое помещение должно быть оборудовано системой отопления, достаточной для поддержания минимальной температуры 75 градусов по Фаренгейту на всем объекте в любое время при зимних температурах.

105 CMR 150.700 Системы отопления и кондиционирования

школ

603 CMR 18.
