Какое давление должно быть в системе отопления?

Давление в системах отопления — главная причина, правильной слаженной и эффективной коммуникаций труб и подачи тепла помещению или дому, а так же долгосрочности использования агрегатов.

Давление рабочее — это общая слаженная работа насоса, труб: генератора, теплоотдачи и бака, которая считается, если сложить все показатели вместе.

В основном даление измеряется в единице БАР. Так же существуют, такие единицы как: атмосфера, джоули и так далее. В большинстве случаев единица бар указывается на устройствах теплоотдачи.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

• Правильная подача тепла. При грамотном распределении давления, тепло будет учитывать расход и экономить бюджет, а также обеспечивать достаточный уровень тепла без перебоев;
• Долговечность приборов отопления. Эффективное давление не повредить агрегаты и инструменты отопительной системы: радиаторы, трубы, краны, котлы и так далее. Отопительные системы закладываются на начальных уровнях строительства и ремонт или переделка повлечёт за собой огромные расходы и потери времени и комфорта.
• Безопасность. Уровень давления в системе поможет избежать чрезвычайных случае в виде: пожара, водных затоплений или взрыва газовых приборов.

Давление в закрытой системе

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

У закрытой системы теплоотдачи есть свои особенности. Чтобы отопление работало наиболее эффективно, в закрытой системе, желательно установить максимальное давление, допустимое техникой безопасности- это 2 БАРА. В среднем нормальным считается давление в 1-1,5 бара.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Давление в открытой системе

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Рабочее давление в котле

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Уровень давления в расширительном баке

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Давление в многоквартирных домах

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Читайте так же:

Каким должно быть давление в системе отопления частного дома

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

1. Атмосфера
2. Бар
3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

• Скорость водяного потока и скорость теплообмена между участками системы.
• Уровень теплопотери.
• Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Возможные неисправности и работы по устранению

Схема манометра абсолютного давления: 1 — сосуды; 2 — металлические пластины; 3 — ртуть; 4 — стеклянные соединительные трубки; 5 — отсчётный микроскоп; 6 — шкала.

Электрическое отопление в частном доме действует или газовое – это не так важно. Проблемы, связанными с падением давления, могут возникнуть в любой системе отопления

или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно. Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев.

Если вы наблюдаете, что происходят такие неполадки, надо начинать предпринимать соответствующие меры, но сначала стоит выяснить, какая именно неполадка стала причиной сбоев в системе. Рассмотрим основные причины, встречающиеся в отопительных системах:

Чаще всего наблюдается такая проблема, как скрытая протечка при разводке системы трубопроводов. Любые варианты систем обогрева могут быть подвержены такой проблеме (кроме инфракрасных).

Утечка может быть устранена несколькими методами, обычно это монтаж нового узла, подтяжка слишком слабого соединения, отдельного элемента системы. Лучше это сделать вовремя, чем потом тратится на глобальный в д

Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин. Просмотров 4.8k. Обновлено 29.07.2020

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора – основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

• Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
• Рабочее давление в системе отопления частного дома или номинальное – указывает значение, при котором она функционирует в течение всего отопительного периода.
• Опрессовочное – давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
• Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
• Динамическое – равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

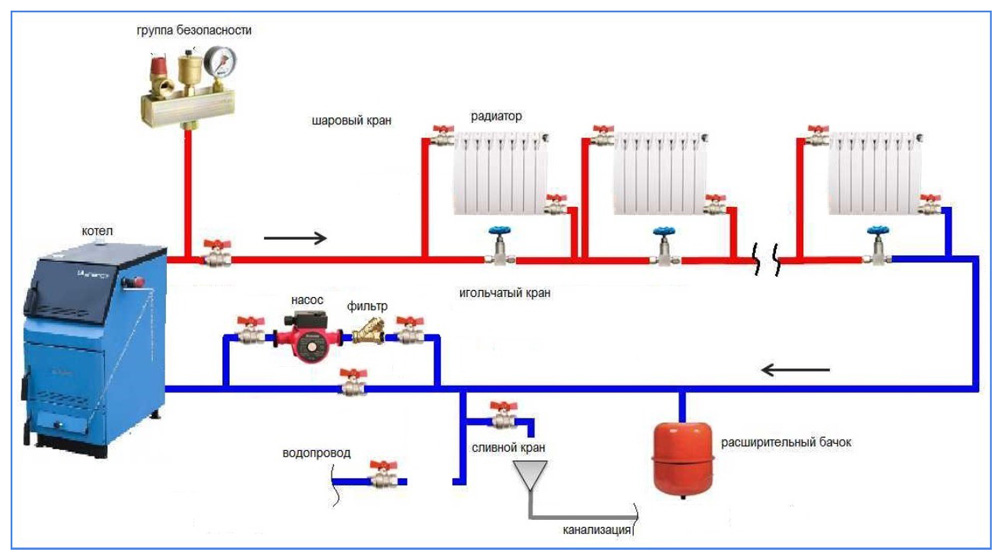

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса – это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 – 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 – 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 – 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

• 5 бар для старых пятиэтажных домов;
• 6 – 7 бар для девятиэтажек;
• 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

• Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
• Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
• Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
• Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
• Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

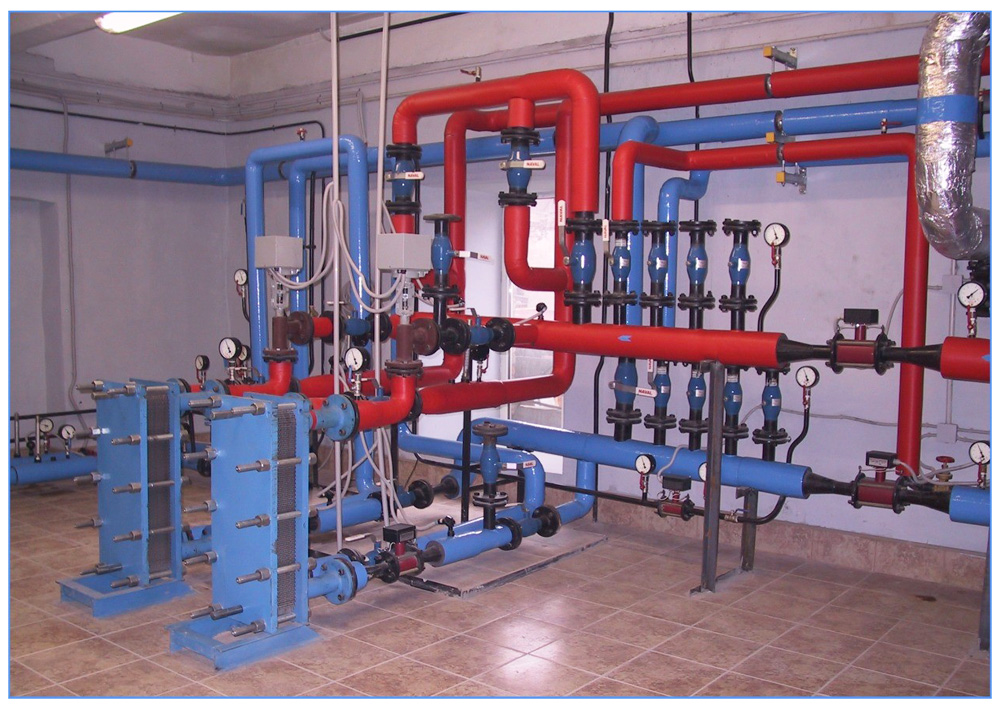

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

• Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
• Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
• Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
• Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
• Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами – для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

• Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
• Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
• Присутствие воздухоотводчика в высшей точке контура.
• Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
• Установка циркуляционного электронасоса желательно с тремя скоростями – это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
• Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

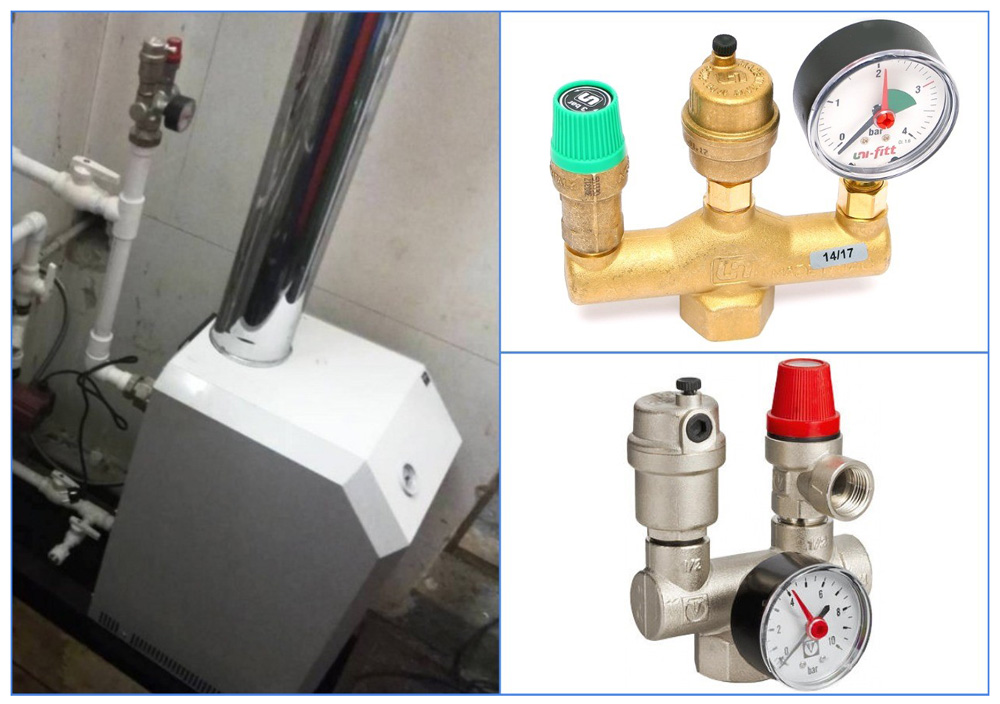

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа – одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Давление в системе отопления в частном доме

Отопительные системы нуждаются в соблюдении определённых технических требований, которые позволяют соответствующему оборудованию не выйти из строя преждевременно, не отслужив положенный ему срок эксплуатации.

Именно с этой целью, при помощи специальных приборов, производят контроль давления в данной системе, и уже исходя из полученных данных, выполняют ряд определённых мер по устранению существующих неполадок, если обнаружены какие-либо сбои в работе.

Одной из возможных технических неисправностей является проблема перепада давления, которая может негативным образом сказаться на качестве работы всей отопительной системы в целом. Поэтому проведение заблаговременных опрессовочных работ, позволяющих определить все слабые места, является главной профилактической мерой, способной подготовить весь комплекс используемого оборудования к новому отопительному сезону.

Виды

Разбирая более подробно всю подноготную отопительной системы, можно понять, что полученные показатели играют основную роль во всей отлаженной работе используемого оборудования.

Акцентируя своё внимание непосредственно на самом давлении, можно выделить три основных типа:

1. Статическое. Принцип его действия заключается в создаваемой силе притяжения. Другими словами, вес воды, создаваемый благодаря давлению на стенки труб, прямо пропорционален той заданной высоте, на которую поднимается циркулирующий внутри поток. Статистические системы отличаются тем, что нагнетатели потока не используют вовсе, а сам теплоноситель функционирует самотёком, циркулируя в трубах и используемых радиаторах. Такой способ открытой системы отопления крайне не экономичен, ввиду необходимости использования труб слишком большого диаметра, поэтому применяется крайне редко, уступая тем самым другим, более практичным методам отопления.
2. Динамическое. Подобный способ чаще всего применяют именно в многоэтажных домах, хотя в последнее время и в частных домах используют эту систему. Принцип действия заключается в увеличении скорости потока при помощи специальных электрических насосов. Благодаря такому искусственному повышению давления, горячая вода поднимается на определённую высоту, тем самым обеспечивая необходимое отопление труб в холодный период времени.
3. Рабочее. Характеризуется показателем, который определяет максимальное давление, разрешенное конкретно для данного типа отопительной системы.

Какое давление в системе считается нормой?

Таблица предельного давления

Как такового показателя, определяющего норму, не существует, однако, исходя из всех технических характеристик используемого оборудования, а также исходя из этажности здания, можно выделить определённое числовое значение, которое соответствовало бы нормальной работе всей системы отопления.

В частном доме нормой принято считать показатель равный 1,5-2 атмосферам. Если брать во внимание централизованную теплосеть, то в этом случае показатели нормы будут напрямую зависеть от количества этажей в здании.

В стандартных девятиэтажках показатель находится в диапазоне 5-7 атмосфер, а норма в зданиях с небольшой этажностью составляет 2-4 атмосферы. Для объектов, характеризующихся большой высотой, свыше 9 этажей, норма будет варьироваться в пределах 7-10 атмосфер.

Зависимость давления от температуры теплоносителя

Давление в расширительном баке

Завершающим этапом установки отопительного оборудования в частном доме является закачка соответствующего теплоносителя. При этом, важно создать минимальную отметку значения давления, равную 1,5 атм.

Этот показатель впоследствии будет увеличиваться, исходя из последующего нагрева теплоносителя. Именно температурный показатель в дальнейшем будет влиять на величину отметки в данной системе отопления.

Чтобы довести работу за контролем создаваемого давления до автоматического уровня, следует воспользоваться специальными расширительными баками, которые:

1. Препятствуют повышенному напору в трубах.
2. Автоматически задействуются в работу, если показатель достигает отметки в 2 атм.
3. Устраняют все созданные теплоносителем излишки, удерживая значения показателей в пределах допустимой нормы.
4. Благодаря наличию специального предохранительного клапана препятствуют увеличению допустимой отметки в трубах, если существующей емкости бака было недостаточно для осуществления отбора всех излишков воды.

Определение максимального рабочего давления осуществляется с учётом всех технических особенностей установленного оборудования и исходя из всех существующих характеристик того объекта, где проводится монтаж соответствующей отопительной сети.

Рост и падение

Утечка теплоносителя может стать основной причиной, из-за которой возникает последующее падение всех показателей в сети. В этом случае, особое внимание стоит уделить местам, где выполнялось соединение отдельных деталей оборудования.

Если трубы изношены или уже давно закончился эксплуатационный период, в этом случае возможна и аварийная ситуация прорыва воды.

К основным причинам, которые становятся виновниками падения оптимальной допустимой отметки, относят:

1. Образование в теплообменнике большого количества налёта и накипи (особенно, если вода в данной местности характеризуется особой жесткостью).
2. Наличие каких-либо повреждений или микротрещин в используемом оборудовании.
3. Поломка битермического теплообменника.
4. Нарушение целостности камеры, являющейся составляющей частью расширительного бачка.

К основным причинам, оказывающим влияние на рост показателей, относят:

1. Прекращение контурного движения теплоносителя.
2. Возникновение автоматического сбоя в системе отопления.
3. Перекрытие клапана теплоносителя.
4. Возникновение пробки из-за скопления лишнего воздуха.
5. Загрязнение фильтров.

Если рассматривать каждую ситуацию отдельно, тогда меры по предотвращению поломок должны исходить отдельно из каждого конкретного случая:

1. Слишком жёсткую воду подвергают смягчению, благодаря использованию специальных добавок.
2. Все имеющиеся трещины и повреждения на теплообменнике устраняют при помощи пайки или осуществляя замену вышедшего из строя оборудования.
3. Выполняют последующую заглушку бачка, используя для этого специальное устройство, отвечающее всем необходимым параметрам.

Все соответствующие ремонтные и монтажные работы должен производить инженер, компетентность которого определяется соответствующей квалификацией.

Способы контроля и стабилизации

Для того, чтобы создать визуальный контроль за соблюдением нормальных показателей давления используют специальные устройства – манометры.

Современные системы отопления обычно сразу имеют в своей комплектации данный прибор, однако в дополнение обязательна установка необходимых точек измерения, которые располагаются в следующих местах трубопровода:

1. Входной трубе оборудования, а также выходной трубе данной сети отопления.
2. На самом высоком и наиболее низком уровнях отопительной сети.
3. На участках, характеризующихся разветвлением используемого оборудования (коллекторы, тройники).

Для последующей стабилизации обязательна установка следующего оборудования:

1. Манометра
2. Предохранительного клапана
3. Воздухоотводчика.

Рекомендации:

1. Если система отопления характеризуется наличием каких-либо проблемных участков, которые могут стать причиной возникновения аварийной ситуации, в этом случае в этих зонах лучше всего дополнительно установить предохранительный клапан. Перед этим, необходимо позаботиться о выведении всех излишек теплоносителя при помощи установки канализационной системы или специальных накопительных емкостей.
2. Выполнять все измерительные действия необходимо только предварительно опустошив бачок, то есть заранее отключив всё оборудование от системы отопления. Приобретая котёл, в инструкции будет указано оптимальное значение давления. Исходя из этого вам необходимо будет установить показатель в баке в соответствии со всеми требованиями, предъявляемыми к устройству.

Статья была полезна?

0,00 (оценок: 0)

Какое давление должно быть в системе отопления закрытого типа частного дома

Проводя монтаж системы отопления, некоторые пользователи задаются вопросом о том, какое должно быть давление в разных видах отопительных систем. От указанного параметра зависит целостность конструкции и показатели продуктивности контура. Далее ознакомимся с нормальными значениями давления автономного отопления в частном доме, а также рассмотрим причины его отклонения от правильных параметров.

Значение давления в разных отопительных системах

Важно! Максимальное давление воды или антифриза должно быть меньшим от расчётных показателей теплообменника котла. Самые устойчивые компоненты могут выдержать нагрузку в 3 бара или 0,3 МПа.

Трубы и батареи имеют увеличенные показатели прочности по сравнению с теплообменником. Так старинный чугунный радиатор может выдержать нагрузку на уровне 6 атмосфер. Рассматривая, варианты и цены на монтаж отопления загородного дома некоторые пользователи делают свой выбор на пользу контура с открытым расширительным баком.

В такой системе давление колеблется в зависимости от высоты жидкостного столба (от минимального уровня до самой высокой точки контура). Замечено, что в этом варианте автономного отопления давление поднимается на 1 атмосферу при разнице в высотах на уровне 10,34 метра. В связи с этим рассчитанный на 3 атмосферы котёл может разрушиться при перепаде высот в 31,02 метра. Рабочее давление для отопления с открытым расширительным бачком не превышает 0,1МПа.

В закрытой отопительной системе, установленной в коттедже, рабочее давление создаётся за счёт работы циркуляционного насоса. Такой контур имеет несколько преимуществ по сравнению с естественной циркуляцией теплоносителя:

1. Максимальная длина трубопровода ничем не ограничена, в открытой отопительной системе длина труб не должна превышать 30 метров. При монтаже отопления сантехник должен подобрать насос достаточной мощности и качественные приборы, которые будут эксплуатироваться в зоне максимального давления.
2. На вопрос, какие трубы лучше для отопления частного дома можно ответить так – минимально допустимого диаметра, ведь теплоноситель будет постоянно перемещаться по трубопроводам за счёт работы насоса, а не через естественный процесс расширения жидкости во время нагревания.
3. Радиаторы подключают последовательно (однотрубная система) или параллельно (двухтрубная отопительная система закрытого типа).
4. Теплоноситель постоянно перемещается по контуру, что позволяет экономить топливо и увеличить эффективность котла.

Важно! Давление в системе отопления частного дома закрытого типа находится на уровне 1,5…2,5 атмосферы. По мере удаления теплоносителя от насоса параметры падают.

Для уменьшения параметров расширительную ёмкость пришлось бы поднимать на высоту до 10 метров с каждой атмосферой. В отоплении закрытого типа вместо обычного резервуара используется герметический мембранный бак.

Причины изменения давления

Монтаж системы отопления проводится профессионалами, поэтому владельцы загородной недвижимости прибегают к услугам мастера. Основными причинами изменения давления считаются:

• Утечка воды или другого теплоносителя через негерметические части радиаторов отопления или трещины в трубопроводе.
• Утечка через предохранительный клапан после закипания жидкости.
• Утечка через повреждённую мембрану расширительного бака.

Резкие скачки давления возникают при наличии накипи или других образований во внутренней части радиаторов, а также по причине загрязнения фильтров. Для бесперебойной и правильной работы системы каждый пользователь должен правильно заполнить контур водой, проверить работу всех приборов и агрегатов, устранить воздушные пробки. Многие потребители заказывают отопление под ключ. По возникающим вопросам обращайтесь по телефону

Почему падает давление в системе отопления? Клапан сброса воздуха из системы отопления. Какое давление должно быть в системе отопления

Печное отопление сегодня все менее и менее популярно в частных домах. В последнее время довольно быстро развивается отопительная схема закрытого типа, она предполагает использование газового оборудования. Даже если установка была проведена правильно, может произойти падение давления. С этой проблемой иногда сталкивается даже новая система, и для этого есть много причин.

Устройство системы отопления

В качестве основного оборудования для прокладки системы отопления выступает котел. Он передает тепловую энергию, выделяемую при сгорании топлива. В результате теплоноситель нагревается. В зависимости от того, какой котел используется, может использоваться разное топливо, а именно:

• природный газ;
• уголь;
• дрова;
• торф.

Сегодня можно встретить такие схемы отопления, где в роли источника тепла выступает электроэнергия.Однако такой подход достаточно дорогостоящий, хотя и считается наиболее безопасным. При установке отопительного оборудования расширительный бак системы отопления закрытого типа должен располагаться перед котлом. Это необходимо для уравновешивания напора воды.

Эксплуатация расширительного бака

Оборудование для стабилизации давления имеет мембрану, которая предназначена для разделения воздуха и рабочего пространства. Функция расширительного бака состоит в том, чтобы принимать дополнительный объем воды, образующийся в процессе расширения при воздействии повышенных температур.

После выполнения первой задачи воду необходимо вернуть в систему. Когда теплоноситель расширяется, давление в приборах и трубах увеличивается, и лишняя вода перетекает в бак. Это провоцирует расширение мембраны, в результате чего объем воздуха уменьшается, что приводит к увеличению давления. Когда температура воды падает, давление падает, и вода, которая ранее была в резервуаре, выталкивается из него.

Нагрев воздуха

Помещение обогревается за счет батарей, которые есть в каждом помещении.В зависимости от того, какой материал используется, оборудование может быть: чугун

• ;
• алюминий;
• биметаллический;
• сталь.

При рассмотрении отопительного оборудования и систем лучше отдавать предпочтение биметаллическим радиаторам, так как они обладают отличным отводом тепла. В отопительных приборах вода протекает по разветвленной системе. Циркуляционный насос используется для обеспечения быстрого и равномерного движения воды. Тот же принцип применим к системам, в которых теплоноситель движется под действием силы тяжести.Клапан сброса воздуха из системы отопления в данном случае выступает в роли одного из важных элементов, сюда же необходимо включить и манометры, а также запорную арматуру.

Почему падает давление

В закрытой системе отопления давление падает из-за:

• наличия воздуха;
• утечка воды;
• Использование алюминиевых радиаторов.

Если это утечка охлаждающей жидкости, то она может произойти в местах подключения элементов, а также аккумуляторных батарей и расширительного бачка.Вода также может теряться в области элементов, подверженных коррозии. Иногда порванная мембрана вызывает утечку теплоносителя.

Чтобы проверить герметичность, нажмите на ниппель, который находится в верхней части бака. Если выходит воздух и вода, то можно смело говорить о протечке теплоносителя. В противном случае выходит только воздух. После проверки всего трубопровода утечки могут не обнаружиться, и проблема связана с другими причинами.

Причина падения давления в воздухе

Довольно часто отопительное оборудование и системы испытывают падение давления.Это может указывать на присутствие воздуха. Если возникли пробки, технические требования к процессу заполнения системы водой могли быть нарушены. Иногда теплоноситель проходит плохую подготовку, в результате чего в ней остается некоторое количество растворенного воздуха.

Охлаждающая жидкость может находиться в воздухе, в этом случае при протечке соединения не настолько тугие. Иногда также случается, что клапан выпуска воздуха из системы отопления не работает должным образом, он может быть плохо отрегулирован или забит.Каждая из этих проблем может вызвать системный шум. Это явление нельзя назвать нормальным, к тому же оно вредно для нагрева.

Последствия падения давления в системе

Если в нагревателях скопился воздух, это может вызвать шум трубопровода, который ослабляет сварные швы и резьбовые соединения. Если вы уже разобрались, почему падает давление в системе отопления, то стоит задуматься, к каким последствиям это может иметь.

Например, при невозможности проветривания систему невозможно отрегулировать, иногда это становится причиной прекращения циркуляции воды в отдельных стояках и батареях.Эффектом также может быть размораживание системы. Если движение полностью не остановить, то КПД снизится, а расход топлива увеличится. Если в системе отопления частного дома упадет давление, поможет повреждение крыльчатки насоса, ведь нагрузка возрастет.

Какое должно быть давление

Если вы тоже задумались над вопросом, какое давление должно быть в системе отопления. Если цепь разомкнута, давление в расширительном баке

.

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считают само собой разумеющимся. Нет ничего хуже, чем вернуться домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы, от стыков до линий подачи и смесителей; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем выше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут быть расположены подкачивающие станции, в которых используются насосы для поддержания давления в системе распределения. В зонах, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в зоны с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилых колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30–50 фунтов на квадратный дюйм, при включении насоса при 30 фунтах на квадратный дюйм и выключении при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

На конечное давление воды в доме влияют многие факторы. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Pro Tip: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые протечки.

Давление бытовой воды обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, такие как стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете скачки высокого давления, которые также могут вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одну сторону, предотвращая обратное движение воды со стороны дома PRV. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

,

Глава 12: Отопление, кондиционирование и вентиляция | Справочное руководство по здоровому жилищу

Загрузить версию руководства для Adobe Acrobat Cdc-pdf [PDF — 6,65 МБ]

«Наш климат нагревается быстрее, чем когда-либо ранее».

Д. Джеймс Бейкер
Администратор NOAA, 1993–2004 гг.

Введение
Приведенные ниже цитаты являются серьезным уроком о том, что жилье должно обеспечивать защиту как от жары, так и от холода.
«Число погибших от аномальной жары во Франции достигло 14 802: число погибших во Франции в результате сильной жары в августе достигло почти 15 000, согласно отчету, опубликованному в четверг по заказу правительства, что превышает предыдущий показатель более чем на 3000». USA Today, 25 сентября 2003 г.
«В исследовании аномальной жары в Чикаго в 1995 г. наибольшему риску смерти от жары подвергались люди с заболеваниями, которые были социально изолированы и не имели доступа к кондиционированию воздуха». Центры по контролю и профилактике заболеваний, Еженедельный отчет о заболеваемости и смертности, 4 июля 2003 г.

«3 смерти связаны с холодом. , Сильный холод, охвативший северо-восток в течение выходных и обледеневший дороги, стал причиной по меньшей мере трех смертей, в том числе человека из Филадельфии, найденного в доме без тепла ». Lexington [Kentucky] Herald Leader, 12 января 2004 г.
«Во многих странах с умеренным климатом уровень смертности в зимний период на 10–25% выше, чем в летний». Всемирная организация здравоохранения, Сеть фактических данных по вопросам здоровья, 1 ноября 2004 г.
В этой главе представлен общий обзор систем отопления и охлаждения в современных домах.Отопление и охлаждение — это вопрос не только комфорта, но и выживания. И очень низкие, и очень высокие температуры могут угрожать здоровью. Чрезмерное воздействие тепла называется тепловым стрессом, а чрезмерное воздействие холода — холодным стрессом.

В очень жаркой среде наиболее серьезным риском для здоровья является тепловой удар. Тепловой удар требует немедленной медицинской помощи и может быть смертельным или необратимым. Каждое лето гибнут от теплового удара. Тепловое истощение и обмороки — менее серьезные заболевания.Обычно они не приводят к летальному исходу, но мешают трудоспособности человека.

При очень низких температурах наиболее серьезной проблемой является риск переохлаждения или опасного переохлаждения тела. Еще один серьезный эффект воздействия холода — обморожение или обморожение открытых конечностей, например пальцев рук, ног, носа и мочек ушей. Гипотермия может привести к летальному исходу, если не получить немедленную медицинскую помощь.

Жара и холод опасны, потому что жертвы теплового удара и переохлаждения часто не замечают симптомов.Это означает, что семья, соседи и друзья очень важны для раннего распознавания возникновения заболеваний. Выживание пострадавшего зависит от того, смогут ли другие определить симптомы и обратиться за медицинской помощью. Семья, соседи и друзья должны проявлять особую прилежность во время волн жары или холода, чтобы проверять, не живут ли одни.

Хотя симптомы варьируются от человека к человеку, предупреждающие признаки теплового истощения включают спутанность сознания, обильное и продолжительное потоотделение. Человека следует убрать с огня, охладить и сильно увлажнить.Признаки и симптомы теплового удара включают внезапную и сильную усталость, тошноту, головокружение, учащенный пульс, головокружение, спутанность сознания, бессознательное состояние, чрезвычайно высокую температуру, а также горячую и сухую поверхность кожи. Человека, который выглядит дезориентированным или сбитым с толку, кажется эйфоричным или необъяснимо раздражительным, или страдает недомоганием или симптомами гриппа, следует переместить в прохладное место и немедленно обратиться за медицинской помощью.

Предупреждающие признаки переохлаждения включают тошноту, усталость, головокружение, раздражительность или эйфорию.Люди также испытывают боль в конечностях (например, в руках, ногах, ушах) и сильную дрожь. Людей, у которых проявляются эти симптомы, особенно пожилых и молодых, следует переместить в отапливаемое убежище и при необходимости обратиться за медицинской помощью.

Функция системы отопления, вентиляции и кондиционирования (HVAC) заключается в обеспечении большего, чем просто здоровье и комфорт человека. Система HVAC производит тепло, холодный воздух и вентиляцию, а также помогает контролировать пыль и влажность, что может привести к неблагоприятным последствиям для здоровья.Переменные, которые необходимо контролировать, — это температура, качество воздуха, движение воздуха и относительная влажность. Температура должна поддерживаться равномерно по всей обогреваемой / охлаждаемой зоне. От пола до потолка температура в помещении колеблется от 6ºF до 10ºF (от -14ºC до -12ºC). Соответствие системы отопления, вентиляции и кондиционирования воздуха и герметичность конструкции или комнаты определяют степень личной безопасности и комфорта в жилище.

Газ, электричество, нефть, уголь, древесина и солнечная энергия являются основными источниками энергии для отопления и охлаждения дома.Обычно используемые системы отопления — это пар, горячая вода и горячий воздух. Инспектор жилищного фонда должен знать различные виды топлива и системы отопления, чтобы иметь возможность определить их соответствие требованиям и безопасность в эксплуатации. Чтобы полностью охватить все аспекты системы отопления и охлаждения, необходимо учитывать всю площадь и физические компоненты системы.

Щелкните здесь для определения терминов, относящихся к системам HVAC.

Отопление
Пятьдесят один процент домов в Соединенных Штатах отапливается природным газом, 30% — электричеством, а 9% — мазутом.Остальные 11% отапливаются топливом в бутылках, дровами, углем, солнечной, геотермальной, ветровой или солнечной энергией [1] . Любой дом, использующий горение в качестве источника отопления, охлаждения или приготовления пищи или имеющий пристроенный гараж, должен иметь надлежащим образом расположенные и обслуживаемые детекторы угарного газа (CO). По данным Комиссии по безопасности потребительских товаров США (CPSC), по данным, собранным в 2000 году, CO убивает 200 человек и ежегодно отправляет более 10 000 в больницу.

Стандартные виды топлива для отопления рассматриваются ниже.

Стандартное топливо

Газ
Более 50% американских домов используют газовое топливо. Газовое топливо — это бесцветные газы. Некоторые имеют характерный резкий запах; другие не имеют запаха и не могут быть обнаружены по запаху. Хотя газовое топливо легко использовать в отопительном оборудовании, его присутствие в воздухе в заметных количествах становится серьезной опасностью для здоровья. Газы легко диффундируют в воздухе, образуя взрывоопасные смеси. Часть горючего газа и воздуха, которые воспламеняются, горит с такой высокой скоростью, что создается взрывная сила.Из-за этих характеристик газового топлива необходимо принимать меры для предотвращения утечек, а также соблюдать осторожность при включении газового оборудования.

Газ в целом подразделяется на природный и промышленный.

Природный газ —Этот газ представляет собой смесь нескольких горючих и инертных газов. Это один из самых богатых газов, который добывают из скважин, обычно расположенных в нефтедобывающих районах. Теплосодержание может варьироваться от 700 до 1300 британских тепловых единиц (БТЕ) ​​на кубический фут, при общепринятом среднем значении 1000 БТЕ на кубический фут.Природные газы распределяются по трубопроводам к месту использования и часто смешиваются с промышленным газом для поддержания гарантированного содержания БТЕ.

Промышленный газ — Этот газ при распределении обычно представляет собой комбинацию определенных пропорций газов, произведенных из кокса, угля и нефти. Его значение в БТЕ на кубический фут, как правило, строго регулируется, а затраты определяются на основе гарантированных БТЕ, обычно от 520 до 540 БТЕ на кубический фут.

Сжиженный углеводородный газ —Основными продуктами сжиженного нефтяного газа являются бутан и пропан.Бутан и пропан получают из природного газа или газа нефтепереработки и химически классифицируются как углеводородные газы. В частности, бутан и пропан находятся на границе между жидким и газообразным состоянием. При обычном атмосферном давлении бутан представляет собой газ с температурой выше 33 ° F (0,6 ° C), а пропан — газ с температурой -42 ° F (-41 ° C). Эти газы смешиваются для получения товарного газа, подходящего для различных климатических условий. Бутан и пропан тяжелее воздуха. Теплосодержание бутана составляет 3274 БТЕ на кубический фут, а у пропана — 2519 БТЕ на кубический фут.

Газовые горелки должны быть оборудованы автоматическим отключением при пропадании пламени. Запорные клапаны должны быть расположены в пределах 1 фута от соединения горелки и на выходной стороне счетчика.

Внимание: сжиженный углеводородный газ тяжелее воздуха; поэтому газ будет накапливаться на дне замкнутых пространств. Если возникнет утечка, перед зажиганием необходимо проветрить прибор.

Электроэнергия
Электроэнергия приобрела популярность для отопления во многих регионах, особенно там, где затраты конкурентоспособны по сравнению с другими источниками тепловой энергии, при этом потребление увеличилось с 2% в 1960 году до 30% в 2000 году.В случае электрической системы жилищный инспектор должен полагаться в основном на электрического инспектора для определения правильности установки. Однако есть несколько вещей, о которых следует позаботиться, чтобы обеспечить безопасное использование оборудования. Убедитесь, что блоки одобрены аккредитованным испытательным агентством и установлены в соответствии со спецификациями производителя. Большинство блоков конвекторного типа необходимо устанавливать на высоте не менее 2 дюймов над уровнем пола, не только для обеспечения надлежащих конвекционных потоков через блок, но и для обеспечения достаточной воздушной изоляции от любого горючего материала пола.Инспектор жилья должен проверить, нет ли занавесей, которые выступают слишком близко к устройству, или свободных ковров с длинным ворсом, которые расположены слишком близко. Коврики или занавески должны отделяться от прибора на расстоянии 6 дюймов от пола и 12 дюймов от стен.

Тепловые насосы — это кондиционеры, в которых есть клапан, позволяющий переключаться между кондиционером и обогревателем. Когда клапан переключается в одну сторону, тепловой насос действует как кондиционер; когда он переключается в другую сторону, он меняет направление потока хладагента и действует как нагреватель.Холод — это отсутствие энергии или калорий тепла. Чтобы что-то остудить, нужно снять тепло; чтобы что-то согреть, необходимо обеспечить энергию или калории тепла. Тепловые насосы подходят и для того, и для другого.

Тепловой насос имеет несколько дополнений помимо обычного кондиционера: реверсивный клапан, два терморегулирующих клапана и два байпасных клапана. Реверсивный клапан позволяет агрегату обеспечивать как охлаждение, так и обогрев. Рисунок 12.1 показывает тепловой насос в режиме охлаждения. Агрегат работает следующим образом:

• Компрессор уплотняет пар хладагента и перекачивает его к реверсивному клапану.
• Реверсивный клапан направляет сжатый пар к внешнему теплообменнику (конденсатору), где хладагент охлаждается и конденсируется в жидкость.
• Воздух, проходящий через змеевик конденсатора, отводит тепло от хладагента.
• Жидкий хладагент обходит первый клапан теплового расширения и течет ко второму клапану теплового расширения во внутреннем теплообменнике (испарителе), где расширяется в испаритель и превращается в пар.
• Хладагент забирает тепловую энергию от воздуха, проходящего через змеевик испарителя, а холодный воздух выходит с другой стороны змеевика.Холодный воздух направляется в жилое пространство в виде кондиционированного воздуха.
• Пар хладагента затем возвращается к реверсивному клапану и направляется в компрессор для повторного запуска цикла охлаждения.

Тепловые насосы [3] довольно эффективно расходуют энергию. Однако тепловые насосы часто замерзают; то есть катушки в наружном воздухе собирают лед. Тепловой насос должен периодически таять этот лед, поэтому он снова переключается в режим кондиционирования воздуха, чтобы нагреть змеевики.Чтобы избежать закачки холодного воздуха в дом в режиме кондиционирования воздуха, тепловой насос также использует электрические ленточные обогреватели для нагрева холодного воздуха, откачиваемого кондиционером. Как только лед растает, тепловой насос снова переключается в режим нагрева и выключает горелки.

Лучистое тепло нагревает предметы непосредственно с помощью длинноволновой электромагнитной энергии. Нагревательные панели рассеивают лучи тепловой энергии по дуге 160º, равномерно распределяя тепло. Цель состоит в том, чтобы разница температур между уровнем пола и уровнем потолка не превышала 4 ° F (-16 ° C).При правильной установке лучистое тепло нагревает комнату быстрее и при более низких настройках температуры, чем другие виды тепла. Следует проявлять особую осторожность для защиты от опасности возгорания от предметов, находящихся в непосредственной близости от отражателей инфракрасного излучения. Инспекторы, работающие с этим источником тепла, должны пройти специальную подготовку. Лучистое отопление встраивается в потолок или стену в некоторых домах, а также в кирпичный или керамический пол в ванных комнатах. Если провода в штукатурке оголены, их следует рассматривать как открытую и оголенную проводку.Инспектор должен знать об этих технических системах, которые являются относительно новыми.

Мазут
Мазут получают из нефти, которая состоит в основном из соединений водорода и углерода (углеводородов) и меньших количеств азота и серы. Отечественные мазуты контролируются жесткими техническими условиями. Шесть марок жидкого топлива с номерами от 1 до 6 обычно используются в системах отопления; две более легкие марки используются в основном для отопления жилых помещений:

Сорт номер 1 — летучее дистиллятное масло для использования в горелках, которые подготавливают топливо к сжиганию исключительно путем испарения (масляные обогреватели).

Сорт номер 2 — летучее дистиллятное масло умеренной массы, используемое для горелок, которые подготавливают масло к сжиганию путем сочетания испарения и распыления. Этот сорт масла обычно используется в бытовых отопительных печах.

Теплотворная способность масла варьируется от приблизительно 152 000 БТЕ на галлон для масла № 6 до 136 000 БТЕ на галлон для масла № 1. Сегодня нефть используется более широко, чем уголь, и обеспечивает более автоматический источник тепла и комфорта. Также требуются более сложные системы и элементы управления.Если подача масла находится в подвале или в подвале, необходимо соблюдать определенные нормативные требования ( Рисунок 12.2 ) [4-7] . Не более двух резервуаров емкостью 275 галлонов могут быть установлены над землей на нижнем этаже любого здания. IRC рекомендует максимальный объем хранения мазута 660 галлонов. Бак не должен быть ближе 7 футов по горизонтали к любому котлу, печи, плите или открытому пламени (ям).

Трубопроводы для жидкого топлива должны быть встроены в бетонный или цементный пол или защищены от повреждений, если они проходят по полу.В каждом баке должен быть запорный клапан, который остановит поток, если возникнет утечка в линии или в самой горелке. Под резервуарами и линиями, расположенными над полом, следует установить герметичную подкладку или поддон. Они содержат потенциальные утечки, поэтому масло не растекается по полу, создавая опасность пожара.

Резервуар или резервуары должны иметь вентиляцию наружу, а манометр, показывающий количество масла в резервуаре или резервуарах, должен быть герметичным и работоспособным. Срок службы стальных резервуаров, построенных до 1985 года, составлял 12–20 лет.Резервуары должны стоять над полом и на устойчивом основании, чтобы предотвратить оседание или движение, которое может привести к разрыву соединений. Рисунок 12.3 показывает заглубленную установку вне резервуара. В 1985 году было принято федеральное законодательство, требующее, чтобы внешние компоненты подземных резервуаров (UST), установленных после 1985 года, выдерживали воздействие давления, вибрации и движения. Федеральные правила для UST исключают следующее: фермы и жилые резервуары емкостью 1100 галлонов или меньше; цистерны для хранения мазута, используемого в помещениях; резервуары на полу подвала или над ним; септики; проточные технологические резервуары; все цистерны емкостью 110 галлонов или меньше; резервуары для аварийного разлива и перелива [8] .Перед установкой подземных резервуаров следует ознакомиться с местными и государственными нормативными актами, поскольку во многих юрисдикциях не разрешается захоронение резервуаров для газа или нефти.

Уголь
Четыре типа угля: антрацит, битуминозный, полубитуминозный и лигнит. Уголь готовится различных размеров и комбинаций размеров. Горючие части угля представляют собой фиксированный углерод, летучие вещества (углеводороды) и небольшие количества серы. В сочетании с ними негорючие элементы состоят из влаги и примесей, образующих золу.Различные типы различаются по теплосодержанию. Теплосодержание определяется путем анализа и выражается в британских тепловых единицах на фунт.

Неправильная работа угольной печи может привести к созданию чрезвычайно опасного и вредного для здоровья дома. Вентиляция пространства вокруг печи очень важна для предотвращения накопления тепла и подачи воздуха для горения.

Солнечная энергия
Солнечная энергия приобрела популярность в последние 25 лет, поскольку стоимость установки солнечных панелей и аккумуляторов снизилась.Усовершенствованная технология с панелями, установка панелей, трубопроводов и аккумуляторов создали гораздо больший рынок. Солнечная энергия в основном использовалась для нагрева воды. Сегодня в США более миллиона солнечных водонагревательных систем. Солнечные водонагреватели используют прямое солнце для нагрева воды или теплоносителя в коллекторах [3] . Затем эта вода хранится для использования по мере необходимости с помощью обычной системы, обеспечивающей необходимый дополнительный нагрев. Типичная система снижает потребность в обычном нагреве воды примерно на две трети, сводя к минимуму затраты на электроэнергию или использование ископаемого топлива и, таким образом, воздействие на окружающую среду, связанное с их использованием.Министерство жилищного строительства и городского развития США и Министерство энергетики США (DOE) выступили с инициативами по развертыванию новых солнечных технологий в новом поколении американского жилья [3] . Например, Министерство энергетики начало реализацию инициативы «Миллион солнечных крыш» в 1997 году, чтобы к 2010 году установить системы солнечной энергии в более чем 1 миллионе зданий в США.

Агрегаты центрального отопления
По возможности котел следует размещать в отдельном помещении, что обычно требуется при новом строительстве.Однако в большинстве проверок жилищного фонда инспектор имеет дело с существующими условиями и должен как можно точнее адаптировать ситуацию к приемлемым стандартам безопасности. Во многих старых постройках топка располагается в центре погреба или подвала. Это место не поддается практическому преобразованию в котельную.

Учитывайте физические требования к котлу или печи.
Вентиляция — Для котельной требуется больше циркулирующего воздуха, чем для жилого помещения, чтобы уменьшить тепловыделение, вызванное котлом или печью, и подать кислород для горения.

Рейтинг противопожарной защиты — Согласно различным кодексам (правилам пожарной безопасности, строительным нормам и страховщикам), правила пожарной безопасности должны строго соблюдаться на территориях, прилегающих к котлу или печи. Этот минимальный зазор для котла или печи от стены или потолка показан на рисунках , рис. 12.4, и , 12,5, .

Асбест использовался во многих местах в печах для защиты зданий от огня и предотвращения потерь тепла. Рисунок 12.6 показаны, например, нагревательные каналы с асбестовым покрытием. Если обнаружена асбестовая изоляция, с ней необходимо обращаться осторожно (средства защиты органов дыхания и защитная одежда), и необходимо принять меры для предотвращения или сдерживания выброса в воздух.

Топка или котел затрудняют подачу воздуха и вентиляцию в помещение. Там, где это разрешено правилами и местными властями, может быть более практичным разместить печь или котел на открытом месте. Потолок над печью должен быть защищен на расстоянии 3 фута (914.4 мм) за пределы всех принадлежностей печи или котла, и на этой территории не должно быть никаких складских материалов. Топка или котел должны быть на прочном бетонном фундаменте, если они расположены в подвале или подвале. Если нормы и правила разрешают установку печи на первом этаже, то необходимо проконсультироваться с ними для правильной настройки и размещения.

Отопительные котлы
Термин «котел» применяется к единственному источнику тепла, который может подавать либо пар, либо горячую воду (котел часто называют нагревателем).

Котлы можно классифицировать по нескольким видам характеристик. Обычно их делают из чугуна или стали. Их конструкция может быть секционной, переносной, жаротрубной, водотрубной или специальной. Бытовые отопительные котлы, как правило, относятся к типу низкого давления с максимальным рабочим давлением 15 фунтов на квадратный дюйм (psi) для пара и 30 psi для горячей воды. Все котлы имеют камеру сгорания для сжигания топлива. Автоматические устройства для поджига топлива помогают подавать топливо и контролировать горение.Ручное зажигание достигается за счет наличия решетки, зольника и регулируемых тяг для впуска воздуха под топливный слой и над ним через прорези в дверце топки. Для контроля тяги в дымоходе требуется контрольная тяга на патрубке дымовой трубы. Газ проходит из камеры сгорания в дымовые каналы (дымовую трубу), предназначенные для максимально возможной передачи тепла от газа. Необходимо предусмотреть очистку дымоходных каналов.

Котлы чугунные обычно отгружаются секциями и собираются на объекте.

Обычно они классифицируются как

• квадратные или прямоугольные котлы с вертикальным сечением; и
• Котлы круглой, квадратной или прямоугольной формы с горизонтальными блинными секциями.

Большинство стальных котлов представляют собой сборные блоки со стальной сварной конструкцией и называются переносными котлами. На участке устанавливаются большие котлы в огнеупорных кирпичах. Над камерой сгорания между двумя коллекторами подвешена группа трубок, обычно горизонтально.Если дымовые газы проходят по трубам и их окружает вода, то котел считается дымогарным. Когда вода течет по трубкам, это называется водяной трубкой. Жаротрубка является преобладающим типом.

Нагревательные печи
Нагревательные печи — это источники тепла, используемые, когда воздух является теплоносителем. Когда воздух циркулирует из-за разной плотности нагретого и охлажденного воздуха, печь является гравитационной. Для циркуляции воздуха может быть установлен вентилятор; этот тип называется механической воздушной печью.Печи могут быть чугунными или стальными и сжигать различные виды топлива.

Некоторые новые печи имеют экономию топлива до 95%. В печах с КПД 90% и выше используется два теплообменника вместо одного. Экономия энергии достигается не только за счет повышения эффективности, но и за счет повышения комфорта при более низких настройках термостата.

Топливные печи
В некоторых населенных пунктах США в качестве топлива для отопления до сих пор используется уголь, включая жилые дома, школы, колледжи и университеты, небольшие производственные предприятия и другие объекты, расположенные рядом с источниками угля.

Во многих старых печах уголь топится или подается в топку вручную. Топка для битуминозного угля с одной ретортой и с нижней подачей является наиболее часто используемым бытовым паровым или водогрейным котлом с автоматическим подзаводом. Рисунок 12.7 . Стокер состоит из бункера для угля, шнека для подачи угля из бункера в реторту, вентилятора, который подает воздух для горения, трансмиссии для привода подачи угля и вентилятора, а также электродвигателя для подачи энергии. Воздух для горения поступает в топливо через фурмы (воздухозаборники) в верхней части реторты.Стокер подает уголь в печь с перерывами в соответствии с требованиями температуры или давления.

Жидкотопливные горелки в целом подразделяются на дистиллятные, бытовые, коммерческие или промышленные. Горелки дистиллята обычно используются в обогревателях, работающих на жидком топливе. Бытовые масляные горелки обычно имеют механический привод и используются в бытовых отопительных установках. Коммерческие или промышленные горелки используются в более крупных установках центрального отопления для выработки пара или электроэнергии.

Бытовые масляные горелки испаряют и распыляют масло и подают заданное количество масла и воздуха в камеры сгорания.Бытовые масляные горелки работают автоматически для поддержания заданной температуры.

Горелки пистолетного типа распыляют масло либо под давлением масла, либо с помощью воздуха низкого давления, подаваемого через сопло. Система смазки под давлением распыления горелки состоит из фильтра, насоса, давление-регулирующий клапан, запорный клапан и распыляющего сопла. Пневматическая система состоит из вентилятора с механическим приводом и воздушной трубки, окружающей сопло и электродный узел.

Вентилятор и масляный насос обычно подключаются непосредственно к двигателю.Обычно используемое давление масла составляет около 100 фунтов на квадратный дюйм, но иногда используется давление, значительно превышающее это значение.

Форма и детали горелок с воздушным распылением низкого давления аналогичны горелкам с распылителем высокого давления (Рисунок 12.8) , за исключением добавления небольшого воздушного насоса и другого способа подачи воздуха и масла в камеру. сопло или отверстие.

Горелка распыляющего типа, иногда известная как горелка с излучающим или подвесным пламенем, распыляет масло, выбрасывая его по окружности быстро вращающейся чашки с моторным приводом.Горелка установлена ​​таким образом, что приводные части защищены от тепла пламени от очага из огнеупорного материала примерно на колосниковой высоту. Масло подается насосом или самотеком; тяга бывает механической или комбинацией естественной и механической.

Горизонтальные роторные горелки изначально были разработаны для коммерческого и промышленного использования, но доступны в размерах, подходящих для домашнего использования. В этой горелке жидкое топливо, выбрасываемое конической струей из быстро вращающейся чашки, распыляется.Горизонтальные роторные горелки используют электрический газ или запальное газовое зажигание и работают с широким диапазоном топлива, в первую очередь мазутом № 1 и 2. Необходимы первичные меры безопасности для работы горелки. Устройство защиты от переполнения должно быть частью системы, чтобы остановить поток масла, если зажигание в горелке не удается. Точно так же необходимо управление дымовой трубой, чтобы выключить горелку, если температура дымовой трубы будет превышена, таким образом отключая все питание горелки. Эту кнопку необходимо сбросить перед попыткой запуска.В новых моделях теперь используется электрическое глазное управление на самой горелке.

Горелки делятся на пять групп по способу зажигания топлива:

Electric — Искра высокого напряжения на пути воздушно-масляной смеси вызывает возгорание. Эта электрическая искра может быть непрерывной или действовать достаточно долго, чтобы зажечь масло. Электрозажигание применяется практически повсеместно. Электроды расположены рядом с соплами, но не на пути распыления масла.

Газовая пилотная лампа — Часто используется небольшая газовая пилотная лампа, которая непрерывно горит. Газовые пилоты обычно имеют расширенные газовые клапаны, которые автоматически увеличивают размер пламени при запуске цепи двигателя. Через определенный промежуток времени пламя возвращается к нормальному размеру (Рисунок 12.9) .

Электрический газ —Электрическая искра воспламеняет струю газа, которая, в свою очередь, воспламеняет воздушно-масляную смесь.

Масляный пилот —Используется небольшое масляное пламя.

Manual — Горящий фитиль или факел помещается в камеру сгорания через глазки и таким образом воспламеняет заряд. Оператор должен стоять сбоку от противопожарной двери, чтобы избежать травм в результате случайного взрыва.

Огнеупорная футеровка или материал должны быть изоляционным огнеупорным кирпичом, а не обычным огнеупорным кирпичом. Изолирующий кирпич должен быть установлен вертикально, чтобы построить стену толщиной 2½ дюйма от печи к печи. Размер и форма огнеупорного горшка варьируются от печи до печи.Форма может быть круглой или квадратной, в зависимости от того, что больше

.

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) — это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЙ: КАК ЛЮДИ СОХРАНЯЮТ ОХЛАЖДЕНИЕ ПЕРЕД КОНДИЦИОНЕРАМИ ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. В системах кондиционирования и холодильниках используется одна и та же технология — цикл охлаждения.

В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором агрегата AC, хладагент меняет состояние с газового на жидкое и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и снова превращается в газ с помощью расширительного клапана системы .

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере того, как хладагент расширяется, он «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования воздуха .

Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

Чтобы визуализировать это, представьте себе губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь, факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». — Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл является обратимым и может использоваться также для обогрева вашей комнаты или всего вашего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может сильно нагреться) задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие существуют типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие внешние холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение или, в более старых системах, градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

Эти системы могут быть очень сложными с нагревательными элементами, увлажнителями и фильтрами для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы отопления, вентиляции и кондиционирования воздуха «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые зоны.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или к агрегатам кондиционирования воздуха для охлаждения отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP могут также подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.Единственная разница в том, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля — сюда во время движения вдувается свежий воздух).

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением и высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

1. Неоправданно расходуйте энергию, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Вам также следует убедиться, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете затеняющие устройства (например, навес или стратегически посаженные деревья) снаружи, чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома от солнечного света.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя бытовые BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит расходы на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом, или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока. Исключение составляет то, что они специально разработаны, чтобы иметь возможность по желанию полностью изменить цикл.

Как и другие системы переменного тока, они могут также фильтровать и осушать воздух по мере необходимости.

.
