что делать, если падает или растет

Для обеспечения частного дома теплом и горячей водой все чаще монтируют системы отопления, чаще закрытого типа. Хотя грамотный монтаж и решает практически все проблемы, но для безопасной эксплуатации при комфортных условиях необходимо еще и контролировать давление в контуре системы.

В этой статье мы расскажем, какое должно быть оптимальное давление в системе отопления и что делать, если оно начало падать или расти.

Зачем держать систему под давлением и какое оптимальное значение

Рабочее давление системы отопления состоит из суммы двух других: статического и динамического. Статическое (или естественное) – образуется силами гравитации нашей планеты, примерно 1 бар (атмосфера) на каждые 10 метров высоты. Динамическое же создается узлами системы, например, циркуляционным насосом или расширительным баком.

Оптимальным рабочим давлением в системе отопления частного дома считается 1,5-2 атмосферы. При его падении эффективность отопления снижается, при превышении возможны аварии, которые приводят к разрывам труб и радиаторов.

Стоит отметить, что в многоквартирных домах норма только увеличивается:

• 5 этажей – до 4 бар;
• 10 этажей – до 7 бар;
• больше 10 этажей – до 12 бар.

Связано это с тем, что в трубы в таких домах дополнительно должны выдерживать кратковременные превышения давления (или гидроудары).

Максимальное давление, которое может выдержать система определяется самым слабым узлом в контуре. Обычно это котел, который обычно может выдержать до 3 бар.

Падает давление в отопительной системе: причины и что делать?

Давление системы в холодном состоянии меньше нормы. Но как только включается циркуляционный насос и котел – оно увеличивается. После теплового расширения воды показатели доберутся до вышеуказанных цифр.

Поэтому, если давление стало падать значит появилась проблема внутри контура:

• разгерметизация труб или радиаторов;
• проблема с котлом – появление трещин, засорение теплообменника или разгерметизация отдельных узлов;
• неисправность расширительного бака – повреждение мембраны или нипеля;
• поломка циркуляционного насоса.

Прежде чем приступить в диагностике всей системы, убедитесь, что давление действительно падает. Вполне может быть, что неисправен сам манометр. Сравните его показания с переносным прибором – может проблемы никакой и нет. Но если факт падения подтвердился – смело начинайте с циркуляционного насоса.

Неисправность циркуляционного насоса

Проверьте работоспособность насоса: возможно, по какой-то причине он перестал обеспечивать необходимый напор. Насос обычно изнашивается быстрее, чем другие узлы системы, поэтому специалисты рекомендуют предусмотреть запасной. Он сможет обеспечивать циркуляцию теплоносителя в трубах, не давая им замерзнуть, пока обслуживается основной насос.

Вполне вероятно, что насос будет исправен, но из-за проблем с электроснабжением к нему не поступает электричество. Как только мы убедились, что насос исправен, корректно настроен и полностью обеспечен электропитанием, переходим к отопительному контуру.

Разгерметизация и утечка теплоносителя

Если трубы открыты и доступ к ним не затруднен, то проверить утечку жидкости можно самостоятельно. Пройдите по всему отопительному контуру, тщательно изучая котел, трубы, краны, радиаторы и места их соединения.

Если батареи целы и следов луж нет, вероятно, что вода просто успевает испариться. Положите под трубы листы бумаги или салфеток. Проверьте бумагу спустя несколько часов. Если влажная – однозначно протечка.

Если трубы скрыты или доступ к ним затруднен, тогда возможна только с помощью специального оборудования. Сливается весь теплоноситель из отопительного контура, затем к трубам подключается компрессор, который закачивает воздух внутрь системы. В местах протечки будем слышен характерный звук.

Падение давление в котле отопления

Следующий на очереди – отопительный котел. Причины падения давления в нем могут быть следующие:

• трещины в теплообменнике или его засор;
• неисправный кран подпитки;
• неисправный трехходовой клапан;
• проблема с предохранительным клапаном;
• неисправен манометр.

Более подробно все неисправности котла отопления мы рассмотрели в этой статье.

Дефекты расширительного бака

Если все остальные узлы отопительного контура исправны, продиагностируйте расширительный бак. Здесь возможны две проблемы: износилась мембрана между секциями или ниппель сверху стал пропускать воздух. В любом случае бак не подлежит ремонт и его нужно будет заменить.

Рост давления в системе отопления: причины и что делать?

Рост давления более опасен, чем его падение — в этом случае возможно повреждение отопительных приборов и возникновение аварий.

Причин для повышения может быть несколько:

• неисправные датчики — проконтролируйте их показания, возможно просто сбоят;
• где-то перекрыта запорная арматура — просто откройте краны, если это так;
• в контуре образовались воздушные пробки — решить можно с помощью установленных возхдухоотводчиков;
• засоры фильтров — прочистите или просто замените;
• в контур попадает лишняя жидкость — возможно протекает или неплотно закрыт кран подпитки, проверьте его.

Как избежать проблем

Хотя диагностику вы можете провести и сами, но потратите много времени и сил. Для ремонта системы отопления лучше обратитесь к специализированной организации. Благодаря многолетнему опыту и современному оборудованию они быстро определяет причину неисправности и устранят ее.

Избежать всех этих проблем можно просто соблюдая следующие рекомендации:

• подберите оптимальное и качественное оборудование, не скупитесь и не покупайте самое дешевое – при высоких нагрузках оно не сможет обеспечить вам безопасность;
• проведите грамотный и качественный монтаж отопительной системы, в этом случае все узлы будут работать в пределах рабочей нагрузки, предусмотренные производителем;
• проводите регулярное сервисное обслуживание, минимум раз в год: до отопительного сезона или сразу после него;
• обязательно соблюдайте требования изготовителя, указанные в инструкции к оборудованию.

Только соблюдая все эти пункты вы не только увеличите срок эксплуатации своего оборудования, но и сможете обеспечить его эффективную и бесперебойную работу.

Давление в системе отопления частного дома с газовым котлом – Какое давление должно быть в системе отопления

24 Марта 2022

Просмотров:  12005

Время чтения:  8 минут

Содержание

Показатели давления в системе отопления

Давление в системе отопления частного дома

Закрытая система отопления

Нормативное значение давления

Открытая система отопления

Повышение и снижение давления в отопительной системе

Давление в системе отопления частного дома с электрокотлом

Железные трубы для систем отопления

Коротко о главном

Давление в системе отопления частного дома – один из основных показателей. Когда вы включаете газовый котел, и начинается теплообмен по трубам, обязательно нужно следить за его параметрами. Оно ни в коем случае не должно превышать норму, но и нельзя допускать, чтобы показатели опускались. Важно, чтобы натиск был именно таким, какой указан конкретно для вашей системы отопления.

Необходимо регулярно проверять значение давления в системе

Показатели давления в системе отопления

Каждая магистраль обогрева обязательно имеет свои собственные характеристики. По таким характеристикам можно судить о надежности и безопасности магистрали поставки тепла. Самыми основными показателями являются:

• температура;
• оптимальный, рабочий натиск.

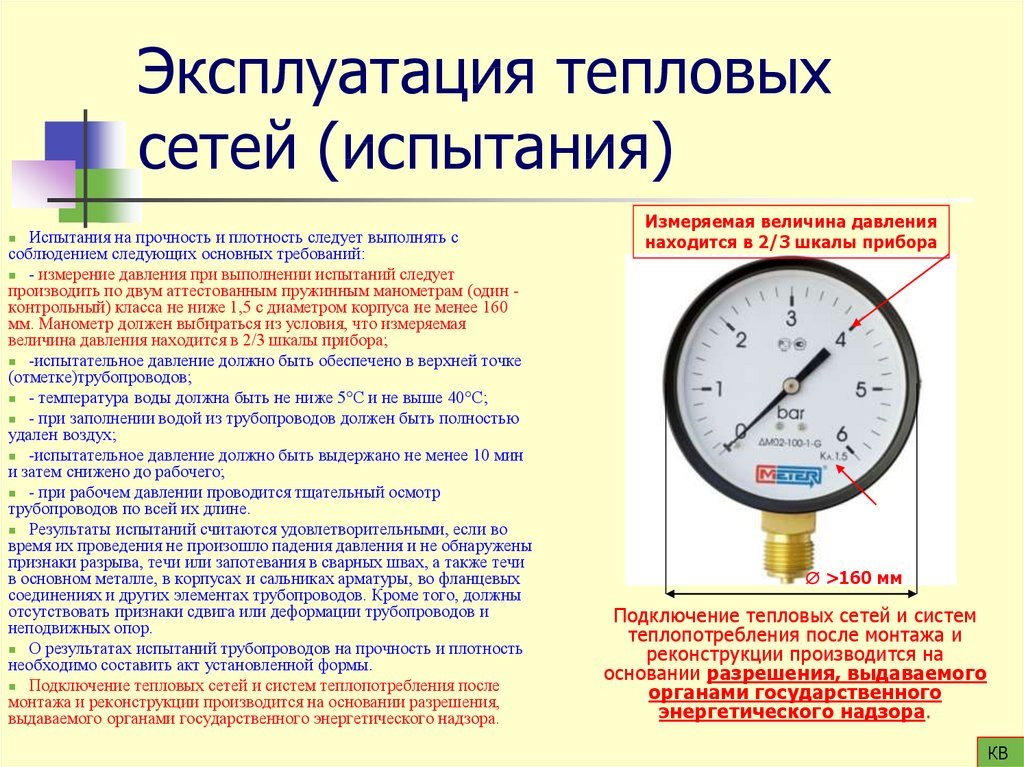

Узнать показатель давления можно с помощью манометра

Давление воды в системе отопления частного дома подразделяется на 3 типа:

• Динамическое. Образуется за счет движения теплоносителя по трубам. Воздействует на всю магистраль поставки тепла.
• Статическое. Дает понять, какое усилие нужно жидкости для натиска на саму магистраль обогрева.
• Рабочее. При таком уровне абсолютно все составляющие отопления функционируют нормально.

Если рассматривать каждый случай отдельно, то отопление рассчитывается индивидуально.

Те магистрали, в которых естественное циркулирование, имеют натиск несколько больший, чем статистический. Давление в системе отопления частного дома с газовым котлом устанавливают в диапазоне 1,5-2 бар. Если считать по этажам, то чем их больше, тем выше нужен напор натиска. В домах, имеющих 9 этажей, и больше, натиск должен быть не менее 7 бар.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

Давление напрямую зависит от параметров системы отопления,и от количества этажей в доме

Давление в системе отопления частного дома

Если у вас частный дом, то, соответственно, и автономная магистраль поставки тепла. Очень важно тщательно следить за параметрами отопительной магистрали, а особенно за натиском. Помните, что совокупный натиск оказывает влияние на скорость потока воды, и время, за которое пройдет теплообмен. Также совокупный натиск контролирует потери тепла.

Именно от натиска зависит качество функционирования всей магистрали дома. Давление в системе отопления частного дома с газовым котлом норма – 1,5 бар. Магистраль обогрева разделяется на:

• закрытую;
• открытую.

Закрытая система отопления

Закрытая система отопления

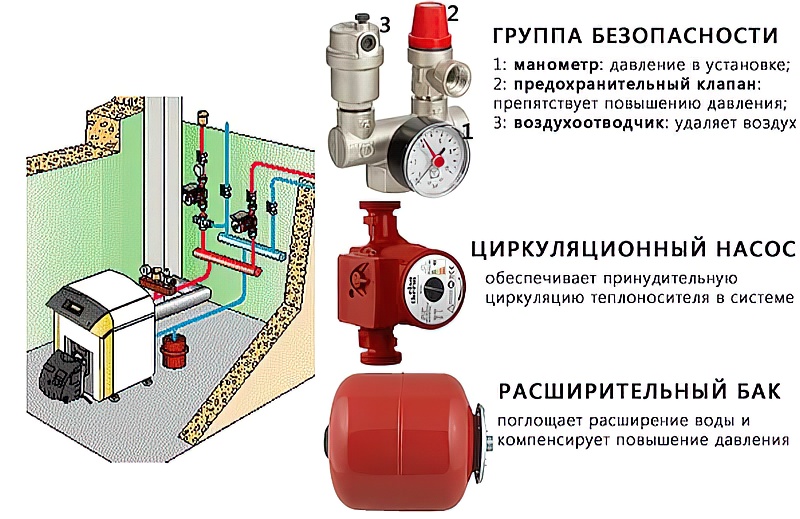

Закрытая магистраль поставки тепла должна вмещать в себя предохранительный вентиль так, как натиск там гораздо выше, и часто меняется. Если взять к примеру 2 – этажный дом, то натиск должен быть не менее 2,5 атмосфер. Если в доме более 3 этажей, то натиск может быть не более 5 и не менее 4 атмосфер.

Заказать монтаж системы отопления или только котла отопления в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «

услуги».

Нормативное значение давления

Натиск – один из важнейших параметров магистрали поставки тепла, который постоянно нужно держать под контролем. От натиска зависит функционирование всей отопительной магистрали. Норма натиска зависит от размеров вашего дома. Если это небольшой дом, то оптимальное давление в системе отопления частного дома – 1,5 бар. Все, что выше – отклонение от нормы, как и более низкое давление.

Система отопления с напольным котлом

Открытая система отопления

Натиск постоянно нужно держать под контролем, чтобы не пропустить резкого перепада. Напоминаем, что существует два варианта магистрали отопления:

• открытая;
• закрытая.

Открытая система обогрева подразумевает естественную циркуляцию, когда теплообмен происходит естественным путем. Закрытая магистраль поставки тепла наоборот, имеет принудительную циркуляцию, которую обеспечивает специальное циркуляционное оснащение. Для правильной работы открытой магистрали обогрева котел лучше всего расположить в наиболее низшей точке, а вот расширительный резервуар наоборот – как можно выше. Более распространенная магистраль поставки тепла – закрытого типа, которая в обязательном порядке включает в себя циркуляционный насос.

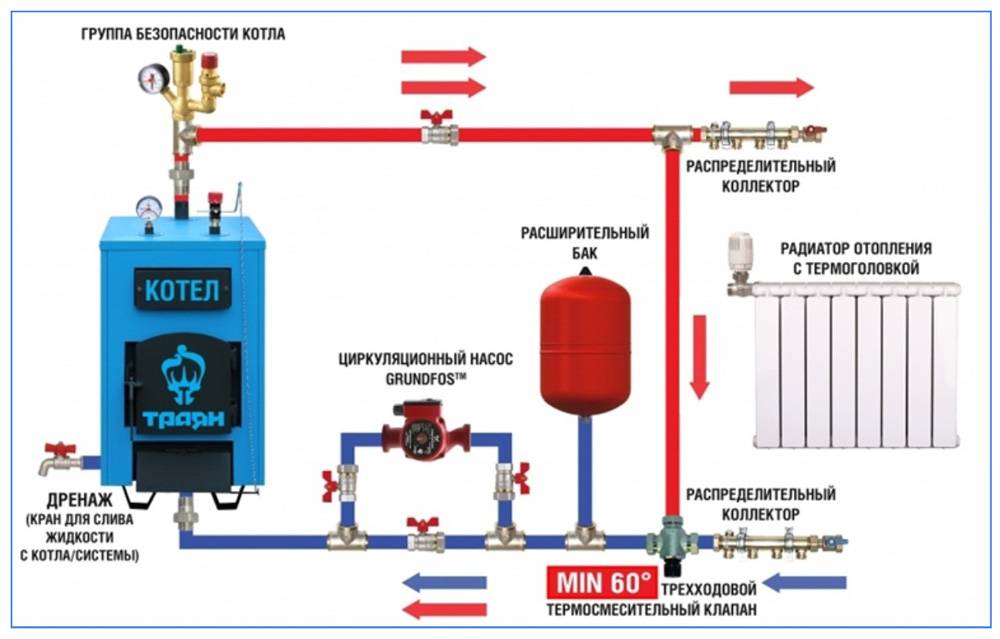

Для корректной работы системы отопления необходим циркуляционный насос

Модернизированные газовые котлы оснащены специальным манометром, который осуществляет контроль за параметрами натиска. Даже незнающему человеку контролировать давление теперь достаточно просто – нужно просто взглянуть на прибор, и посмотреть показатели.

Повышение и снижение давления в отопительной системе

Натиск может повышаться по следующим причинам:

• температура значительно повысилась, и из-за этого расширился в объеме теплоноситель;
• по каким- то причинам пропала циркуляция;
• на участке закрыт один из вентилей;
• в магистрали поставки тепла образовался воздушный застой;
• серьезные ошибки в монтаже, неправильный размер и диаметр труб;
• если есть циркуляционный насос, он может работать неисправно.

Повышенный натиск нужно обязательно стабилизировать, так как возможно закипание системы, что может привести к взрыву котла, если долго на это не обращать внимания. Если вы обнаружили закипание, как можно скорее уменьшите подачу газа в камеру, где происходит сгорание.

Для предотвращения закипания системы необходимо регулировать подачу газа

Почему натиск может снижаться? Снизиться натиск может по таким причинам, как:

• утечка воды или антифриза из контура;
• в случае, если ухудшилось, или полностью нарушено функционирование теплообменника.

В таком случае, постарайтесь как можно скорее обнаружить причину, и устранить все неполадки. Если получится, ремонт можно произвести собственными силами, в противном случае, можно обратиться в контору, из которой вам пришлют профессионального ремонтника.

Подробно о давлении в системе отопления рассказывают в видео

Когда вы конструируете собственную магистраль обогрева, очень важно учитывать, чтобы газовый котел подходил под нее по всем параметрам. Нужно сопоставлять габариты котла, и отапливаемую площадь. Важно, чтобы и магистраль, и котел подходили друг другу по мощности.

При создании системы отопления необходимо подбирать котел подходящей мощности

Давление в системе отопления частного дома с электрокотлом

Электрический котел в последнее время все больше и больше пользуется спросом среди пользователей. В отличии от газовых котлов, они гораздо более безопасны, они подсоединяются от электрической сети, и обеспечивают магистраль теплом за счет выработанной энергии. Главный критерий, на который нужно обращать пристальное внимание, это мощность. Очень важно, чтобы мощность подходила под параметры вашей магистрали. Давление в системе отопления частного дома с электрокотлом должно быть таким, как и с газовым котлом – 1,5-2 бар.

При просмотре ролика можно узнать об установке электрокотла в систему отопления

Железные трубы для систем отопления

Трубы из металла уже достаточно давно присутствуют во многих магистралях поставки тепла. Среди из преимуществ выделяют:

• они достаточно прочны, не подвергаются деформации, могут выдерживать повышенный натиск;
• износоустойчивы, и довольно долгое время не выходят из строя, можно даже сказать, что они «не убиваемы»;

Железные трубы все еще пользуются спросом, хоть сегодня есть и другие варианты

• прекрасно и стойко переносят различные перепады температуры;
• огнеупорны;
• для пользователя совершенно безвредны;
• они достаточно хорошо переносят влияние ультрафиолета;
• такие трубы очень хорошо проводят тепло по магистрали.

И, конечно, среди всех этих достоинств, нашлись и недостатки:

• они достаточно тяжеловесны;
• имеют склонность к ржавчине и возникновению коррозии;
• их достаточно непросто устанавливать, нужно либо иметь опыт работы со сварочным аппаратом, либо приглашать сварщика.

Недостатком железных труб является коррозия

Стоит ли приобретать такие трубы в собственную магистраль? Решать, конечно вам, но нужно тщательно взвесить все «за» и «против». Если у вас есть знакомый, опытный сварщик, или вы сами умеете пользоваться сварочным аппаратом, то почему бы и нет. Однако, не забывайте, что такие трубы достаточно часто подвержены коррозии.

Разновидностей железных труб достаточно. К примеру:

• Медные трубы. Достаточно современный вариант, износоустойчивы, надежны, не склонны к деформации.

Медные трубы системы отопления

• Чугунные. В настоящее время практически не используются, так как установить их достаточно сложно.
• Оцинкованные. Достаточно долговечны, однако не используются для частных домов.
• Из нержавеющего материала. Такие трубы не подвергаются ржавчине, однако они достаточно дорогие, и их непросто устанавливать, далеко не каждый мастер за это возьмется.

Коротко о главном

Любая система отопления, хоть централизованная, хоть частная, подразумевает наличие давления. Это именно тот параметр, который нужно контролировать регулярно, следить, чтобы показатели не были выше или ниже нормы. Чтобы ориентироваться, нужно знать, какое давление должно быть в системе отопления в частном доме с газовым котлом, чтобы четко следить за показателями. Как правило, оптимальный показатель составляет 1,5-2 бар.

А вы часто проверяете давление в в системе отопления? Сталкивались ли с тем, что оно было выше или ниже нормы? Как удалось решить проблему?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Давление в котле или давление в системе

Давление в вашем котле или в системе центрального отопления может оставаться нормальным в течение многих лет, но когда оно падает (или поднимается слишком сильно), вам нужно знать, что делать дальше!

Давление котла или давление в системе центрального отопления?

Давление в котле и давление в системе центрального отопления — это одно и то же. Домовладельцы обычно называют это давлением котла, а инженеры-теплотехники называют это давлением системы центрального отопления.

Где проверить давление в котле и почему оно меняется

В системе центрального отопления в Великобритании и Европе давление в котле или системе центрального отопления обычно измеряется в барах. Один бар равен 14,5 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
В течение многих лет системы центрального отопления имели «открытую вентиляцию» с питательным и расширительным баками (известными как F&E бак или напорный бак), обычно на чердаке. Почти все эти напорные баки были оснащены поплавковым клапаном (шаровым краном), который автоматически доливал воду в систему центрального отопления по мере необходимости.

Аналоговый манометр. Красный указатель является всего лишь рекомендуемым индикатором давления и, возможно, был перемещен. Черная стрелка показывает фактическое давление в системе. При холодной системе отопления давление должно быть в пределах от 1 до 1½ бар

При выключенной системе отопления единственным давлением в котле и радиаторах было давление от веса воды выше этой точки (статическое давление). Чем выше располагался напорный бак над радиаторами, котлом и трубопроводами, тем выше было статическое давление. В типичном доме уровень воды в напорном баке может быть примерно на 18 футов (5,5 м) выше самой нижней трубы в системе отопления, поэтому максимальное давление будет немногим более 0,5 бара (полбара).

За последние 20 лет в домах стали устанавливать все больше и больше комбинированных котлов, а также ряд некомбинированных котлов закрытой системы. За очень редкими исключениями, в системах центрального отопления с комбинированными или системными котлами не используется напорный бак. Система центрального отопления герметична (закрыта) и находится под давлением, обычно от 1 до 1,5 бар (холод). Это давление является давлением котла.

Когда система нагревается, вода расширяется, занимая больше места. Давление в котле немного повысится, обычно до половины бара. Положение циркуляционного насоса в системе также может немного изменить давление на манометре.

Иногда в одной системе отопления используются два манометра. Система центрального отопления может иметь котел внизу и отдельный расширительный бак и наполнительный контур наверху. В этом случае может быть установлен манометр котла внизу, встроенный в котел, и отдельный манометр наверху, рядом с расширительным баком и заливным контуром. Они оба измеряют давление в системе центрального отопления.

Если заправочная петля находится наверху, там находится манометр наверху, чтобы вы могли считывать давление во время заполнения системы. В противном случае вам пришлось бы, чтобы кто-то внизу считывал показания манометра котла.

При наличии двух манометров их показания могут различаться, но они должны быть достаточно близкими, примерно в пределах 0,3 бар. Причина, по которой они не читают одинаково, может быть отчасти в том, что они дешевы и не очень точны, но также и в том, что они находятся на разных высотах в системе. Вы ожидаете, что манометр, который находится ниже в системе, будет показывать немного выше, потому что над ним больше веса воды. Если датчики находятся на расстоянии 5 метров друг от друга (по вертикали), разница между ними должна составлять около 0,5 бар.

Манометр котла Worcester Greenstar. Давление никогда не должно быть в красных зонах, независимо от того, горячая система или холодная.

Герметичные системы центрального отопления всегда должны иметь манометр (обычно круглый, аналоговый, циферблатный, но иногда цифровой манометр с дисплеем на котле).

Некоторые датчики имеют две стрелки, одну красную и одну черную. При наличии двух стрелок обычно черная стрелка показывает фактическое давление в котле. Красный указатель просто установлен, чтобы показывать нормальное установочное давление. Если красный указатель можно повернуть, чтобы изменить его положение, игнорируйте его. В любом случае, он может указывать не в том месте. Здесь важен указатель, который вы не можете изменить напрямую (обычно черный).

Многие манометры, например, на пароконвектомате Worcester Greenstar, имеют только одну стрелку. Указатель должен находиться в зеленой зоне. Если зеленая зона узкая, давление должно быть немного выше ее, но не выше 2,5 бар.

Зеленая зона на манометре котла Worcester Greenstar на картинке — широкая зона. При этом указатель всегда должен быть зеленым. Котел может перестать работать, если давление в системе упадет в красную зону до нуля.

Если давление в бойлере поднимается в противоположную красную зону, до 3 бар или выше, возникает проблема, которую необходимо найти и устранить. Подробнее об этом ниже.

Комбинированные (комбинированные) котлы и котлы с закрытой системой всегда должны иметь предохранительный клапан сброса давления. Этот клапан открывается, чтобы слить воду из системы через предохранительную трубу, если давление в котле (давление в системе центрального отопления) становится слишком высоким.

Предохранительный клапан сброса давления на 3 бар с манометром системы, прикрепленным, но направленным в сторону

Эти предохранительные клапаны обычно настроены на выпуск воды, если давление поднимается выше 3 бар. В домах, которые не являются частью системы центрального отопления, есть и другие предохранительные клапаны. Эти клапаны могут работать при более высоком давлении, а в жилых помещениях они обычно устанавливаются на невентилируемых баллонах с горячей водой. Однако для предохранительных клапанов в котлах и бытовых системах центрального отопления в Великобритании и Европе нормой является 3 бар.

Большинство предохранительных клапанов (предохранительных клапанов) на 3 бара имеют красный колпачок (иногда они могут быть черными). Поворот колпачка поднимает клапан с внутреннего седла и выпускает воду по предохранительной трубе. Это снижает давление, но вы не должны использовать этот метод для преднамеренного снижения давления, если только это не экстренная ситуация. Вместо этого найдите сливной кран в системе.

Если клапан на 3 бара срабатывает либо автоматически из-за того, что давление в котле стало слишком высоким, либо вручную путем поворота красной крышки, седло клапана или резиновое уплотнение клапана может быть загрязнено мусором, переносимым с водой системы центрального отопления.
Если седло или уплотнение загрязнятся, предохранительный клапан не сможет правильно закрыться, и тогда его необходимо будет заменить.

Однако в аварийной ситуации, когда из котла или системы центрального отопления протекает вода, самый быстрый способ сбросить давление в системе может состоять в том, чтобы повернуть красную крышку. Вам, вероятно, придется заплатить, чтобы заменить предохранительный клапан, но вы можете предотвратить более значительный ущерб.

Количество воды, которое необходимо слить для сброса давления в котле с 3 бар до нуля, обычно не превышает 10-15 литров. Как только давление упадет, большинство утечек будут капать очень медленно, а может и не капать вообще.

Еще одна модель предохранительного клапана на 3 бара. Поворот красного колпачка вручную открывает клапан и позволяет воде системы отопления выйти из предохранительной трубы

. Красная колпачок может иметь разную форму, но обычно он имеет рифленую (ребристую) форму для облегчения захвата. В некоторых предохранительных клапанах на 3 бара используется рычаг, обычно красного цвета. Вы поднимаете рычаг, чтобы открыть клапан и сбросить давление.

Нормальные изменения давления в котле

При нормальной работе давление в котле изменяется. Когда система холодная и выключена, мы ожидаем, что давление будет между 1 и 1,5 бар. Чуть ниже этого или чуть выше — не проблема. Когда включается насос, давление может немного повышаться или понижаться. Этот эффект мгновенный, и это не проблема. Будет ли это небольшое повышение или небольшое падение, зависит от направления насоса и его расположения относительно манометра.

По мере нагревания системы давление должно медленно повышаться. К тому времени, когда система полностью прогреется, подъем обычно составляет до половины бара. Это повышение должно быть медленным и прогрессивным, занимая столько времени, сколько требуется системе для достижения полной температуры, обычно от 15 до 30 минут.

Величина нормального подъема давления зависит от системы. Он связан с размером системы (количество воды в ней содержится) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Мы не ожидаем, что повышение давления в котле между холодным и горячим будет более чем на полбара.

Если повышение давления из-за холода быстрое и превышает полбара, обычно это проблема. Если рост больше 1 бара, почти наверняка есть проблема. Мы подойдем к этому немного позже, но сначала полезно понять, почему происходит нормальное повышение давления.

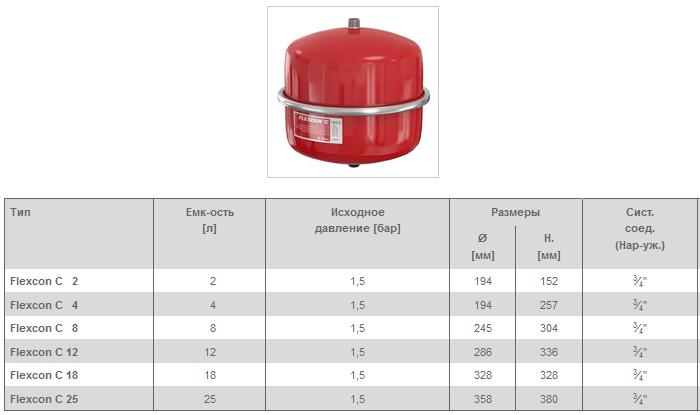

Как работают расширительные баки центрального отопления

Вода расширяется при нагревании. В старомодной системе с открытой вентиляцией и напорным баком расширяющаяся вода просто немного отступала в напорный бак, слегка повышая уровень. В герметичной системе расширяющаяся вода может привести к разрыву труб, радиаторов или бойлера, поэтому расширение необходимо компенсировать. Это делается путем установки расширительного бака в систему. (Расширительные баки также называют расширительными камерами. )

Расширительный бак представляет собой камеру с гибкой диафрагмой из бутилкаучука посередине. С одной стороны диафрагмы находится вода системы центрального отопления; с другой стороны — газ, либо воздух, либо азот (для удобства будем считать, что это воздух). При изготовлении воздушная сторона накачивается примерно до ¾ бара для расширительного бака, установленного внутри котла, или до 1½ бара для вспомогательных расширительных баков (это дополнительные, внешние расширительные баки).

На расширительном баке установлен клапан автомобильного типа (клапан Шредера), позволяющий накачивать воздушную сторону. Когда воздушная сторона расширительного бака накачивается на производстве, резиновая диафрагма прижимается прямо к другой стороне расширительного бака, так что металлический бак наполняется воздухом. Затем расширительный бак подключается к системе центрального отопления.

Подключение к системе центрального отопления находится на водяной стороне резиновой диафрагмы.
Когда система заполнена водой и находится под давлением 1½ бар, резиновая диафрагма во внутреннем расширительном баке котла отодвигается примерно до середины расширительного бака (это возможно, поскольку такие газы, как воздух, могут сжиматься). Воздушный карман сжимается примерно до половины своего объема, а его давление удваивается, примерно до 1½ бар, чтобы соответствовать давлению воды.

Когда система нагревается, вода расширяется, и в расширительный бак поступает больше воды. Давление растет медленно и неуклонно по мере того, как диафрагма движется в сторону воздуха, немного сдавливая воздушный карман. Поскольку диафрагма гибкая, она движется так, что давление воздуха и давление воды остаются согласованными друг с другом. Тот факт, что воздушная сторона может быть пережата, предотвращает значительное повышение давления на водяной стороне, которое может привести к разрыву системы.

Где повысить давление в котле

Если вы можете найти руководство по установке и обслуживанию котла, оно обычно содержит схемы и подробные сведения о том, как повысить давление в системе. Способ заполнения также может быть указан в инструкции по эксплуатации. Если у вас есть инструкции, следуйте им, а не описанному ниже методу. Если у вас нет копии, попробуйте поискать в Google руководство по эксплуатации вашего котла. Часто можно найти бесплатную копию.

Производители котлов , а не , хотят, чтобы вы использовали умягченную воду для пополнения системы центрального отопления. (Мы тоже не знаем, почему.) Они имеют в виду воду, умягченную ионообменным (регенерированным солью) умягчителем воды. Мы не думаем, что они возражают против встроенных магнитных или электролитических ингибиторов образования накипи. Если у вас есть устройство для смягчения воды, переключите его на жесткую воду (байпасный режим), пока вы доливаете воду в систему центрального отопления.

Начните с проверки давления в холодной системе. Если давление ниже ¾ бара (0,75 бара), мы его увеличим до уровня где-то между 1 и 1½ бара.

Гибкий наливной шланг с металлической оплеткой, соединенный между двумя клапанами.

Герметичные системы заполняются с помощью наливной петли или какого-либо наливного соединения. К сожалению, существует много разных видов, и они могут выглядеть совершенно по-разному. Первоначально они имели форму гибкого шланга с металлической оплеткой, соединенного между двумя клапанами. Обычно они находились рядом с котлом, но не являлись его частью. Эти гибкие плетеные шланги все еще существуют.

В настоящее время заправочные патрубки встраиваются в котел как неотъемлемая часть, обычно доступ к ним осуществляется снизу котла. У многих есть два клапана, по одному на каждом конце звена. У некоторых есть «ключ», который необходимо вставить перед открытием заправочных клапанов и снять после их закрытия. Другие имеют подпружиненный рычаг, который при поднятии позволяет воде поступать в систему центрального отопления.

Водные правила предусматривают строгие правила подключения запасенной воды в системах центрального отопления к чистой водопроводной питьевой воде. Регуляторы предназначены для предотвращения любого риска попадания загрязненной воды обратно в водопроводную сеть. Наполнительную петлю или звено разрешается подсоединять только во время фактического процесса наполнения (или доливки) и сразу же после этого отсоединять.

Помимо возможности разъединения, узел должен иметь запорный клапан на каждом конце и двойной обратный клапан. Двойной обратный клапан представляет собой два обратных клапана на линии с контрольной точкой между ними. Устройства заливных звеньев, встроенные в котлы, должны быть спроектированы в соответствии с этими правилами.

Синий инструмент для заливки, прикрепленный к клапанам под котлом Ultracom 2 cxi. Зеленый воротник является частью заливной горловины, а желтый рычаг — нет; он изолирует газ

Был большой штраф за оставление контура заливной горловины подключенным. Примерно в 1990 году этот штраф составлял 400 фунтов стерлингов, и несколько установщиков были оштрафованы за то, что оставили контур на месте. Мы никогда не слышали, чтобы кто-либо из домохозяев был оштрафован, но правила применялись к ним в равной степени. Несколько лет спустя штраф был увеличен до 1000 фунтов стерлингов, но в последнее время мы не слышали о соблюдении правил.

Хотя мы понимаем необходимость защиты питьевой воды, правила всегда казались слишком чрезмерными. Если запорные клапаны на каждом конце закрыты, но контур остается подключенным, загрязненная вода должна будет проходить обратно через 2 закрытых клапана и 2 обратных клапана (против нормального направления потока).

Также почти всегда будет попытка перейти от системы с более низким давлением к системе с более высоким давлением (что невозможно без приложения дополнительной силы). Это более чем маловероятно, но если вы не хотите рисковать штрафом, отсоедините заливную петлю!

Слишком много времени ушло бы на то, чтобы просмотреть все методы наполнения различных производителей. Если у вас нет внешней плетеной петли-наполнителя, вам необходимо ознакомиться с Инструкцией по установке и обслуживанию производителя вашего котла. Эта информация также может быть указана в инструкции по эксплуатации вашего котла.

Для заполнения системы центрального отопления (или для повышения давления в котле) с помощью плетеной петли необходимо сначала подсоединить плетеный шланг с обоих концов. На каждом конце клапана в месте подсоединения шланга может быть завинчивающаяся крышка. В этом случае перед снятием колпачков и подсоединением шланга необходимо убедиться, что оба запорных клапана закрыты. Как только шланг подключен, вы открываете один клапан (на самом деле не имеет значения, какой именно). Затем, наблюдая за манометром, вы медленно открываете другой клапан.

Вы должны услышать шипение воды в системе. Когда давление в системе становится достаточно высоким, вы закрываете второй клапан, а затем первый клапан. Когда оба закрыты, вы отсоединяете наливной шланг в оплетке и устанавливаете на место все колпачки.
Если система центрального отопления уже заполнена водой и из нее удален воздух, требуется на удивление мало дополнительной воды, чтобы поднять давление с нуля до 1½ бара. Это зависит от размера системы центрального отопления, но в большинстве домов это всего около 10 литров.

Если в вашей системе центрального отопления используется внешний расширительный бак, а не встроенный в котел, количество воды, необходимое для повышения давления в котле с нуля до 1½ бара, может составлять всего литр. Это предполагает, что система центрального отопления уже была заполнена водой и воздух был удален. Причина, по которой при использовании внешнего расширительного бака может потребоваться меньше дополнительной воды, заключается в том, что внешние баки обычно изготавливаются с предварительным давлением 1½ бар.

Если давление в котле поднимается только до 1½ бар, при холодной системе вода не поступает в расширительный бак, так как давления воды недостаточно для сжатия воздуха внутри расширительного бака.
Однако по мере нагрева системы давление воды будет увеличиваться, и вода начнет поступать в расширительный бак, сжимая воздушный карман на другой стороне диафрагмы. При этом давление в котле немного повысится.

Если установлен внешний расширительный бак и давление в холодном котле составляет 1 бар, может наблюдаться быстрый рост давления в котле по мере нагрева системы. Это связано с тем, что при предварительном давлении 1½ бар расширительный карман во внешнем баке доступен только после того, как давление в котле достигнет 1½ бар. Как только давление в системе достигает 1½ бара, оно будет расти намного медленнее, так как большой воздушный карман во внешнем расширительном баке начинает сжиматься.

Если для замены вышедшего из строя расширительного бака котла был установлен внешний расширительный бак, мы бы предпочли, чтобы предварительное давление в новом баке было снижено до ¾ бара и 1 бара. Это поможет немного снизить максимальное давление в системе (в котле, радиаторах и трубопроводах).

Давление в бойлере остается слишком высоким

Если давление в бойлере остается слишком высоким, несмотря на слив воды из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует проверить, куда сбрасывает воду предохранительная трубка от предохранительного клапана на 3 бара. Обычно это прямо снаружи через стену или во внутреннюю тарелку.

Тарелка представляет собой воронкообразную конструкцию, в которой вода проходит вниз по верхней трубе через воздушный зазор, а затем следует по другой трубе из здания или во внутреннюю дренажную трубу. Эти тарелки обычно имеют длину около 6 дюймов (15 см) и сделаны из черного пластика.

Если системная вода проходит через предохранительную трубу, а манометр котла постоянно показывает более 3 бар, несмотря на слив воды, возможны две причины: оставлен открытым или не полностью закрытым. В этом случае система постоянно пополняется. Клапаны наполнения должны быть закрыты, а петля отсоединена. Воду необходимо будет сливать до тех пор, пока давление в системе (холодной) не упадет примерно до 1½ бар. Если вода продолжает проходить через предохранительный клапан на 3 бара, а давление в котле падает, предохранительный клапан необходимо заменить.

Если наполнительный контур отсоединен, но давление в котле все еще остается слишком высоким, несмотря на то, что часть воды была слита из системы центрального отопления через сливной кран, вероятной причиной является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. Котлы без комбинированной системы не имеют вторичных теплообменников, но почти все комбинированные котлы имеют.

Эта неисправность, которая вызывает постоянно высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатом теплообменнике). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

По сути, горячая вода системы (нагретая котлом) перекачивается через канал во вторичном теплообменнике. Чистая холодная водопроводная вода проходит по отдельному пути на пути к горячим кранам. Эти пути длинные и «свернуты» друг вокруг друга так, что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие проходы, так что вода центрального отопления косвенно нагревает водопроводную воду.

При протечке через стену между двумя путями водопроводная вода высокого давления попадает в магистраль системы отопления, повышая давление в системе отопления. Давление обычно повышается до чуть более 3 бар, что приводит к открытию предохранительного клапана.

Так как давление в системе отопления постоянно повышается из-за утечки, манометр держится на отметке около 3 бар и вода постоянно проходит через предохранительный клапан и из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Сильные колебания давления в бойлере

Сильные колебания давления в бойлере вызваны выходом из строя или выходом из строя расширительного бака. Дополнительную информацию можно найти в нашей статье «Неисправности расширительного бака». Существует также временный обходной путь, позволяющий поддерживать работу центрального отопления в случае выхода из строя расширительного бака, по крайней мере, до тех пор, пока вы не замените его.

Давление в бойлере падает, но не достигает высокого уровня

Если при доливке давление в бойлере продолжает снижаться, но давление не колеблется ненормально, скорее всего, это предохранительный клапан на 3 бара. После срабатывания клапана, автоматически за счет повышения давления или вручную, он может не закрыться полностью. Поскольку клапан придется заменить, если он продолжит протекать, теперь нет ничего плохого в том, чтобы снова управлять им вручную, чтобы посмотреть, очистит ли он его.

Если повернуть красный колпачок, внутренний клапан поднимется с седла, и вода из системы потечет. Дальнейшее скручивание вызовет лязг, когда он упадет на свое место. Вы можете повторить это, повышая давление в котле по мере необходимости. Если после этого давление держится, вам повезло. Если нет, то нужно менять клапан.

Давление в котле продолжает падать

Если давление в вашем котле продолжает падать, несмотря на доливку, есть 3 места, где можно посмотреть:

Вода видна, когда она проходит через поддон из верхней трубы в нижнюю

Первая это вода, проходящая через предохранительный клапан и предохранительную трубу. Обычно это сбрасывает воду снаружи, где она видна. Следуйте по маршруту предохранительной трубы от предохранительного клапана с красной крышкой.
Иногда предохранительная труба заканчивается канализационной трубой внутри дома. В этом случае должна быть установлена ​​чашечная посуда.

Тарелка представляет собой воронку, позволяющую видеть протекающую воду. Вода, проходящая через предохранительный клапан и предохранительную трубу, является наиболее распространенной причиной потери давления.

вторая причина потери давления в котле встречается очень редко. В конденсационных котлах при негерметичности внутренней стенки теплообменника системная вода может попасть в отстойник для конденсата и выйти через конденсатную трубу. Мы видели, как это произошло однажды, с котлом Greenstar Ri, которому было более 8 лет. Производители, Worcester Bosch, отлично справились и заменили теплообменник бесплатно.
Неконденсационный котел может протечь таким образом. Если есть очень медленная утечка из теплообменника в камеру сгорания, она может испариться, не проявляясь снаружи. Давление в системе будет постепенно снижаться. Осмотр камеры горелки должен показать это.

Третьей причиной потери давления является внутренняя утечка в системе из котла, органов управления, радиаторов или трубопроводов. Если давление в котле падает, и вы не видите, куда оно уходит, нужно искать! Утечки наверху обычно проявляются на потолках внизу. Однако, если полы наверху бетонные, просачивающаяся вода может пройти к краям и вниз через полость стены, не показывая себя.

Если не видно, скорее всего протечка под полом. Если полы твердые или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их обнаружении.
Даже если вы видите, что вода благополучно уходит наружу, не поддавайтесь искушению просто доливать воду. Это плохая идея.

Пресная вода разбавляет ингибиторы коррозии в системе. Он также приносит свежий растворенный кислород, который воздействует на котел и радиаторы.
В районах с жесткой водой пресная вода также приносит свежий растворенный известковый налет. Это осаждается в самой горячей точке системы отопления, в вашем котле.

Котел может очень быстро стать тревожно шумным, так как известковый налет заставляет котел кипеть.

Если при доливке недостаточное давление в системе поднимается

Очень редко мы сталкиваемся с системами, в которых заправочный патрубок (наполнительный контур) не поднимает давление в котле до желаемого уровня. Мы слышим шипение воды, но оно замедляется и останавливается, хотя клапаны наливной петли открыты. Если это происходит, то обычно это происходит из-за того, что давление холодной воды в водопроводе в вашем доме слишком низкое, чтобы поднять давление выше.

Если вы можете получить давление выше ¾ бар (0,75 бар) при холодной системе, это не должно быть проблемой. Если он даже не поднимается так высоко, попробуйте долить ночью, когда давление в водопроводной сети может быть выше. Ночью давление в водопроводной сети часто выше, потому что меньше людей берут воду из магистрали.

Если вы по-прежнему не можете добиться достаточно высокого давления, проверьте, не установлен ли в сети редукционный клапан, настроенный на слишком низкое значение. Кроме того, позвоните в свою компанию по водоснабжению и спросите. Они могут занять несколько дней, чтобы выйти, но они, как правило, полезны.

Обратите внимание: :

Мы будем рады, если вы сделаете отдельные копии этой статьи, но не копируйте ее на свой веб-сайт; ссылку на него.

Направляющая давления котла | EDF

Большинство современных котлов обычно не требуют особого внимания, кроме ежегодного обслуживания и периодического осмотра манометра котла. Это говорит вам о давлении воды, циркулирующей в системе отопления.

Если давление в бойлере слишком высокое, повышается вероятность возникновения утечек в системе. Но если давление в котле слишком низкое, система не будет работать. Поэтому важно поддерживать правильное давление в котле, чтобы убедиться, что ваша система эффективно обогревает ваш дом.

Боитесь делать это самостоятельно? Если вы обеспокоены — или обеспокоены тем, что у вас более серьезная проблема — вызовите специалиста, чтобы он посмотрел.

Как проверить давление в котле

На большинстве современных котлов, таких как комби, манометр представляет собой круглую шкалу на передней панели котла или под панелью управления. Если у вас старый котел, манометр котла может быть внизу, среди трубопроводов. Посмотрите в своем руководстве по эксплуатации, если вы не можете его найти.

Какое должно быть давление в котле?

Нормальное давление в котле должно быть в пределах 1-2 бар ^[3] . Идеальное давление в котле часто отмечается зеленым цветом на самом манометре. Красным цветом обозначены зоны низкого и высокого давления в котле.

Имейте в виду, что ваш котел может продолжать работать, если давление находится в этих красных зонах. Но если он выключается или не включается, у вас проблема.

Даже если ваш котел работает хорошо, рекомендуется время от времени проверять давление. И знать, как сбросить давление в котле, когда оно слишком высокое. И как поднять давление в котле – когда оно слишком низкое.

Какое должно быть давление в котле при включенном отоплении?

Нормальное давление в комбинированном котле приближается к нижнему краю зеленого диапазона, когда котел холодный. Когда бойлер горячий, вы увидите, как давление в бойлере увеличивается, потому что вода расширяется, когда вы ее нагреваете.

Не путайте давление в бойлере с низким напором воды… То, насколько быстро вода течет из ваших кранов или душа, определяется напором вашей воды. Давление в котле, с другой стороны, это давление горячей воды внутри вашей системы отопления.

Давление в котле: низкое

Симптомы потери давления в котле

Вы узнаете, что давление котла в вашей системе слишком низкое, если:

• Нет отопления или горячей воды
• Ваши радиаторы плохо прогреваются
• Стрелка манометра упала


Если вам интересно, почему давление в вашем котле продолжает падать, наиболее распространенными причинами являются утечка или продувка радиаторов.

Опасно ли низкое давление в котле?

Нет, хорошая новость в том, что низкое давление в котле не опасно.

Иногда в системах отопления возникают небольшие утечки – это немного похоже на медленный прокол шины. Хотя вы можете не заметить утечки воды, со временем давление в системе падает до слишком низкого уровня.

Если вы только что прокачали радиаторы, вы также можете увидеть падение давления в котле. Удаление воздуха из радиаторов удаляет воздух из системы, что может привести к изменению давления в котле.

Как увеличить давление в котле

Хотите знать, как сбросить давление в бойлере? Хорошей новостью является то, что обычно вы можете поднять давление в котле самостоятельно. Если вы гуглили видео о том, как это сделать, вы, возможно, видели, что это называется «повторным повышением давления» в вашем котле:

• Сначала выключите котел.
• Ищите внешний контур заполнения непосредственно под котлом – обычно это короткий плетеный шланг, соединяющий две водопроводные трубы, с рычагами на обоих концах для управления клапанами.
• Если вы не можете найти петлю заполнения, ваш котел может иметь петлю заполнения с ключом или внутреннюю петлю заполнения без ключа2. Обратитесь к инструкции по эксплуатации котла, если вы не можете ее найти.
• Поверните оба клапана так, чтобы рычаги были совмещены с направлением шланга в оплетке. Вы должны услышать, как течет вода, и увидеть, как поднимается манометр котла.
• При давлении около 1,2 бар закройте оба клапана.
• При условии, что давление остается высоким и нет явных признаков протечки воды, можно безопасно снова включить котел.
• После того, как котел поработает и снова остынет, проверьте, не упало ли давление значительно.


В идеале вам не нужно слишком часто повышать давление в бойлере ^[3] . Но если давление падает чаще одного-двух раз в год, проверьте все видимые трубы на предмет утечек воды. Вы также можете обнаружить зеленые отложения возле соединений медных труб или пятна на плинтусах или потолках ^[4] . Если вы обнаружили утечку или давление в котле продолжает падать, закажите ремонт котла.

Давление в бойлере: слишком высокое

Признаки слишком высокого давления в бойлере

• Стрелка манометра увеличилась или перешла в красную зону
• Система отключилась


Существует несколько причин, по которым вы можете увидеть повышение давления в котле до 3 бар или выше:

• Вы могли случайно налейте слишком много воды, пытаясь отрегулировать низкое давление в бойлере.
• Вы могли случайно оставить наливные клапаны открытыми или недостаточно плотно их закрутить, что позволяет воде продолжать поступать!

Опасно ли высокое давление в котле?

Нет, обычно это не опасно ^[5] . Система отопления защищена предохранительным клапаном котла (PRV). Этот напорный клапан котла предотвращает повреждение, позволяя воде выходить (иногда через небольшую трубу через внешнюю стену рядом с котлом) при слишком высоком давлении. Большинство систем также отключаются, если давление в котле становится слишком высоким.

Как снизить давление в котле

Хотите узнать, как самостоятельно понизить давление в котле в вашей системе? Вы можете попробовать самостоятельно диагностировать проблему в несколько простых шагов – и понизить давление в котле:

• Выключить котел.
• Убедитесь, что клапаны заправочного контура, ключ или бесключевой заправочный клапан полностью закрыты.
• Подождите, пока система остынет, затем сбросьте давление, прокачав каждый из радиаторов ^[6] . Не знаете как? Взгляните на этот блог. Будьте осторожны, так как неправильно удалить воздух из радиаторов легко. Поэтому, если вы не уверены или у вас произошел сбой при прокачке — например, штифт застревает или вы не можете вернуть его обратно в клапан — немедленно обратитесь к профессионалу .
• После удаления воздуха из каждого радиатора проверьте манометр. Если он все еще слишком высок, вам нужно будет повторить процесс прокачки одного или нескольких радиаторов.
• Продолжайте проверять, пока манометр котла не покажет около 1,2 бар или, по крайней мере, не вернется в зеленую зону.
• Если давление в бойлере становится слишком низким, следуйте приведенным выше инструкциям, чтобы снова поднять его. Но не забудьте после этого закрыть заливные клапаны!


Если давление в Вашем котле продолжает расти в минус, лучше заказать ремонт котла. Это может указывать на проблему с предохранительным клапаном или неисправность в системе. Инженер по газовой безопасности сможет диагностировать проблему и устранить ее, поэтому вы не останетесь без отопления или горячей воды.

Контрольный список давления в котле

• Что показывает манометр котла? Это нормально, когда давление в котле повышается при нагреве котла и падает при его охлаждении. Идеальное давление в котле составляет от 1 до 2 бар. Но пока стрелка манометра не заходит в красные зоны, беспокоиться не о чем.
• Падает ли давление в котле? Для некоторых котлов нормально медленно терять давление в течение нескольких месяцев. Опять же, не о чем беспокоиться, если вам не нужно пополнять его более одного или двух раз в год.
• Вы сталкивались с быстрой потерей давления в котле? Быстрое падение давления обычно является признаком утечки в системе, особенно если это происходит при включенном котле. Ищите влажные пятна, капли вокруг основания котла или утечки воды.
• Слишком высокое давление в бойлере? Высокое давление в котле может быть вызвано слишком усердным наполнением. Но если это происходит самопроизвольно, в системе может быть неисправность. При любом быстром или повторяющемся изменении давления в котле лучше вызвать инженера по газовой безопасности, чтобы правильно диагностировать и устранить проблему.

Связанные статьи

Почему из бойлера течет вода и как это исправить

19 окт. 2020

Узнать больше

Полное руководство по обслуживанию газовых котлов

19 окт.
