Рыночное изобилие предложения труб для систем отопления ставит в тупик человека, не являющегося профессионалом в этом вопросе. Изделия, из какого материала, являются боле предпочтительными в тех случаях, когда планируется ремонт или замена системы отопления в отдельно взятой квартире или подъезде?

Виды труб

Для монтажа систем отопления производителями, в настоящее время, предлагаются трубы, изготовленные из следующих материалов.

• Медные. Материал характеризуется повышенной стойкостью к коррозии и длительным периодом эксплуатации. Трубы предлагаются в двух видах: отожжённые и не прошедшие подобной обработки. Первая предлагается бухтами, вторая мерными отрезками. В системах отопления используется только отожжённая труба. При внутренней прокладке требуется обернуть трубы покрытием из ПЭ для исключения температурных деформаций.

Выводы

Проанализировав эксплуатационные характеристики труб из материалов, рассмотренных выше, и сопоставив их с требованиями, которые предъявляются к ним при обустройстве системы отопления в многоквартирном доме можно констатировать следующее:

• Медные трубы. Сборка единой системы из труб с различной электрохимической активностью приводит, в обязательном порядке, к ускорению коррозионных процессов на материалах, являющихся более активными.

Поэтому по технологии требуется избегать в системах отопления расположения стальных труб (кроме тех, которые изготовлены из нержавеющей стали), а также изготовленных из цинка и алюминия после труб из меди (по направлению поступающего теплоносителя). Чтобы не вызвать преждевременного выхода из строя первых в результате коррозии.

Если изделия из вышеперечисленных материалов требуется установить после участка, на котором проложены трубы из меди, в них требуется, в обязательном порядке, предусматривать пассивные аноды (магниевые, например).

Кроме этого медные трубы весьма подвержены воздействию блуждающих токов. Исходя из этого, требуется тщательное выполнение заземления подобных трубопроводов.

• Трубы, изготовленные из легированной стали («нержавейка»), аналогичны медным трубам, за исключением токов блуждающих. Трубы из нержавейки дешевле меди, а монтаж с помощью пресс фитингов прост и занимает немного времени.

• Оцинкованные трубы. Выбирая данный материал, следует помнить о том, что в сетях централизованного теплоснабжения в используемый теплоноситель постоянно добавляют разнообразные присадки. Их наличие провоцирует разрушение защитного слоя (цинкового покрытия) с выпадением существенного количества осадков. Кроме этого продукты, являющиеся результатом происходящих в подобных трубах химических реакций, (нерастворимые соли, частицы цинка и т.п.) оказывают негативное влияние на оборудование (радиаторы, установки подготовки теплоносителя и т.п.).

« Вернуться к списку статей

Трубы Для Отопления Квартиры: Выбираем Лучшие

Современный жилой комплекс очень сложно представить без системы отопления, создающей благоприятный микроклимат в холодное время года. Производители регулярно пополняют рынок новым оборудованием, обеспечивающим подогрев внутреннего пространства помещений. Но какие бы котлы и радиаторы ни изобретали, для их связи всегда необходимо приобретать определенный объем труб, который представляется также в большом ассортименте. Для безошибочного выбора нужного материала лучше всего провести сравнительную характеристику.

Содержание

• 1 Соответствие требованиям надежности и безопасности
  • 1.1 Металлические трубы
  • 1.2 Пластиковые трубы
• 2 Сравнительный анализ металлических и пластиковых труб
  • 2.1 Из черного металла
  • 2.2 Трубы из нержавейки
  • 2.3 Трубы из меди
  • 2.4 Трубы из пластика
    • 2.4.1 Полипропиленовые
    • 2.4.2 Сшитый полиэтилен
    • 2.4.3 Металлопластик
• 3 Правильный выбор диаметра для труб системы отопления

Соответствие требованиям надежности и безопасности

Эти ключевые показатели необходимо всегда учитывать при подборе материалов для исполнения работ. Нужно помнить, что именно параметры надежности оказывают решающее влияние на стабильность использования системы без аварийных моментов. Основные причины, приводящие к разгерметизации, немногочисленны, но являются предметом пристального внимания. В первую очередь – это разрушение материала, из которого изготовлены трубы. Оно, как правило, случается в результате воздействия внутреннего давления, под которым происходит циркуляция теплоносителя. Второй причиной является нарушение герметичности в различных стыках и соединениях.

Металлические трубы

Если рассматривать предложенные на современном рынке материалы, то с точки зрения надежности, наиболее безопасным окажется металлический трубопровод, предназначенный для системы отопления. Потому что не только сами трубы, но и соединяющие их элементы, используемые в разводке, прекрасно могут выдерживать как температуру, так и внутреннее давление в системе. Когда речь идет о населенных пунктах, расположенных в пределах Крайнего Севера, то металлические трубы могут стать единственным способом устройства отопления.

Одним из основных преимуществ этого материала является то, что факт выхода из строя того или иного элемента случается постепенно и его всегда можно предотвратить или своевременно локализировать. Такой ремонт не требует дорогостоящих материалов и оборудования. Хомут, призванный перекрыть образовавшийся свищ, можно сделать своими руками, а прослужит он до окончания отопительного сезона, когда удобно произвести более состоятельный ремонт.

Пластиковые трубы

Что касается пластиковых конструкций, то их починку невозможно произвести, пока система заполнена теплоносителем, а любые поломки приводят к разрушениям с катастрофическими последствиями. Причин, по которым происходят аварии в пластиковых системах, несколько:

• установка несертифицированной продукции, которая нередко изготавливается подпольными кустарями и отклоняется от качественных требований;
• несоответствие базовых характеристик выбранного материала расчетным значениям давления, а также температуре в системе;
• нарушение технологических требований в процессе монтажа.

Своевременный учет этих причин может послужить гарантией надежности пластиковой системы, а игнорирование чаще всего заканчивается печально. Поэтому приобретать используемый материал стоит только у дилеров, получающих его у производителя или дистрибьютора, и способных предоставить качественные сертификаты. Будет нелишним посетить сайт фирмы и ознакомиться с тонкостями монтажа выбранной системы. Ошибки, которые могут быть допущены во время установки, проще предотвратить, чем исправлять при эксплуатации.

Сравнительный анализ металлических и пластиковых труб

Несмотря на разнообразный ассортимент материалов, которые предлагают для разводки систем отопления, на ключевых позициях по-прежнему остаются трубы, изготовленные путем металлопроката.

Из черного металла

Нижний предел температуры плавления стальных изделий составляет 1500 градусов по Цельсию, что является несомненным плюсом. Еще одно преимущество заключается в собственной жесткости стальных труб, это позволяет использовать минимальное количество креплений. Но материал отличает также ряд недостатков. Из-за высокого коэффициента теплопроводности продвижение теплоносителя к радиаторам сопровождается немалыми потерями. Кроме этого, стальные изделия легко поддаются коррозии, что означает невозможность использования их в скрытой проводке.

Трубы из нержавейки

Обладают высокими эксплуатационными качествами, проявляя устойчивость к большинству внешних факторов и отличаясь собственной жесткостью. Поэтому стоит отметить следующий ряд положительных характеристик:

• отсутствие реакции на электрохимические воздействия;
• устойчивость к высокому давлению;
• эстетичный вид, не изменяющийся со временем.

При сборке системы из данного материала практически не возникает разнообразных сложностей. Они прекрасно служат как при открытой, так и при внутренней проводке. Единственным отрицательным качеством подобной системы является ее высокая стоимость.

Трубы из меди

Использование этого материала в системе отопления обеспечит не один десяток лет безотказной работы. Дополнительное преимущество, обеспечивающее продолжительный срок эксплуатации медных труб, получается благодаря тому, что соединения, используемые в монтаже, не поддаются тепловому разрушению. Однако стоимость такой системы также довольно высока. Кроме этого, сборка из медных труб отнимает очень много времени из-за того, что соединения выполняются методом пайки. Также следует учитывать, что при медной разводке нельзя применять алюминиевые батареи, ведь эти два металла вступают в электрохимическую реакцию.

Трубы из пластика

Базовым материалом для производства пластиковых изделий служит полипропилен, а для пущей прочности его часто сшивают из нескольких слоев. Пластик обладает рядом преимуществ, основным из которых служит полная химическая инертность. Это значит, что материал совершенно не вступает в реакцию с теплоносителем, также он не подвержен окислению или коррозии. Кроме этого, вещество обладает высокой пластичностью, что делает его удобным в монтаже. На современном рынке представлено три разновидности пластиковых изделий.

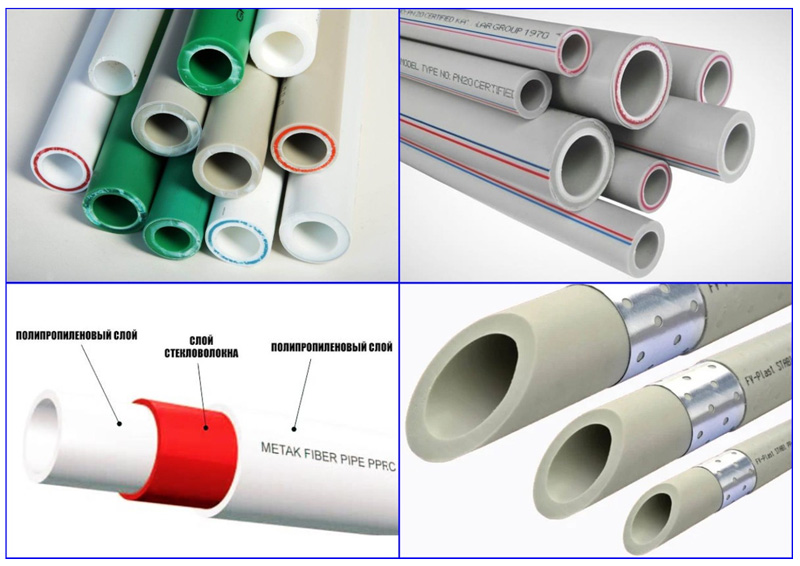

Полипропиленовые

Для труб системы отопления применяют армированный полипропилен, в качестве укрепляющего каркаса в этом случае используют алюминий. Среди положительных свойств такого материала стоит отметить устойчивость к растяжению за счет металлического армирования, расположенность к скрытому способу укладки и высокую техничность монтажа. Все соединения осуществляются путем оплавления поверхности особым паяльником, выполнить эту процедуру можно лишь пройдя специальную подготовку.

Сшитый полиэтилен

Данный материал проходит обработку, позволяющую ему проявлять устойчивость к высоким температурным режимам и механическим повреждениям. Однако трубы, изготовленные данным методом, уступают аналогам из армированного пропилена в стойкости к давлению. Поэтому для систем отопления они практически не используются, хотя вполне пригодны для комплектации теплых полов, где и нашли свое основное применение.

Металлопластик

Это трубы, выполненные из двух слоев сшитого полиэтилена, которые разделены алюминиевой вставкой толщиной 0,4 мм. Прежде чем выбрать трубы, изготовленные из этого материала, всегда нужно уточнить их пригодность для использования в системах отопления. Монтируется система из металлопластиковых труб при посредстве специальных соединительных фитингов. Изделия, изготовленные данным способом, отличаются самой высокой прочностью, легки в монтаже и прекрасно подходят для скрытой разводки.

Правильный выбор диаметра для труб системы отопления

Совершенно точно установить данный параметр для труб, предназначенных для сборки системы отопления, нельзя. Дело не в суперсложных расчетах, а в том, что требуемого эффекта можно добиться, используя различные способы. Основная задача трубопровода системы отопления заключается в том, чтобы доставить к радиаторам нужное количество нагретого теплоносителя. При этом необходимо, чтобы батареи нагревались равномерно.

В системах, использующих принудительную циркуляцию, такого эффекта добиваются при помощи насоса, который разгоняет теплоноситель в системе до установленной скорости циркуляции. Смысл заключается в том, чтобы за определенный временной интервал доставить к радиатору установленное количество теплоносителя. Поэтому путей достижения этой цели может быть два. Во-первых, можно взять трубы меньшего диаметра, но при этом увеличить скорость циркуляции теплоносителя. Во-вторых – использовать изделия большего диаметра, но снизить скорость движения теплоносителя в системе. Обычно большинство людей склоняется к первому варианту.

Похожие статьи:

Принцип тепловых трубок и их применение

Принцип тепловых трубок

Тепловые трубки, впервые изобретенные на рубеже 20-го века, сами по себе не являются новым изобретением. Ранние тепловые трубы были сконструированы из полых металлических труб, запаянных с обоих концов, вакуумированных и заполненных небольшим количеством испаряющейся жидкости. Они содержали «фитиль» для транспортировки жидкости от одного конца тепловой трубы к другому.

Опираясь на энергию, поглощаемую и выделяемую при фазовом переходе жидкости, полая тепловая трубка позволяла чрезвычайно быстрая теплопередача . Тепло, приложенное к одному концу трубы, почти мгновенно испарит жидкость внутри. Затем этот пар перемещался к другому, более холодному концу трубы, где он быстро конденсировался обратно в жидкость, высвобождая тепло, поглощенное при испарении.

Последние разработки тепловых трубок

Современные тепловые трубки способны передавать тепло в несколько сотен раз быстрее, чем сплошной медный стержень. Однако применение тепловых труб в прошлом было ограничено из-за стоимости их строительства. Требование отдельных трубок и внутренних капиллярных фитилей традиционно делало стоимость тепловых трубок слишком высокой для всех, кроме самых экзотических применений. Кроме того, фитильные материалы прослужили недолго.

Компания Heat Pipe Technology, Inc. произвела революцию в конструкции тепловых труб в начале 1980-х годов, и в 1986 году HPT получила первый из нескольких патентов на тепловые трубы. Разработанные методы позволили снизить стоимость запатентованных компанией тепловых труб до коммерчески доступный уровень. В патенте также раскрывается новое и ранее неизвестное применение тепловых трубок, а именно их использование для повышения эффективности и способности осушения систем кондиционирования воздуха.

Открытие осушения с помощью тепловых трубок

В 1983 году инженеры-исследователи HPT разработали метод применения тепловых трубок в системе кондиционирования воздуха. Был построен прототип с тепловыми трубками, которые позже станут запатентованной компанией технологией осушения тепловых трубок. Первоначальные испытания показали, что тепловая трубка значительно улучшила характеристики охлаждающего змеевика для осушения.

Это исследование привело к заключению контракта на использование технологий с НАСА. Потенциал технологии был также отмечен премией Министерства энергетики (DOE) в 1991 через грант для доведения технологии тепловых трубок до всеобщего сведения.

Тепловые трубки для осушения и рекуперации энергии

В системе кондиционирования воздуха, чем холоднее становится воздух при прохождении через охлаждающий змеевик, тем больше влаги конденсируется. Тепловые трубки HPT наматываются вокруг охлаждающего змеевика, причем одна часть тепловой трубки находится в потоке возвратного воздуха, а другая часть — в потоке приточного воздуха. Теплый поступающий воздух предварительно охлаждается испарительной (предохладительной) секцией тепловых трубок. Затем воздух дополнительно охлаждается (переохлаждается) охлаждающим змеевиком для большего извлечения влаги. Затем воздух пассивно нагревается секцией конденсатора (повторного нагрева) тепловых трубок для снижения относительной влажности. Воздух, выходящий из системы тепловых трубок, теперь имеет гораздо более низкое содержание влаги и более низкую относительную влажность.

Не потребляя энергии, за исключением небольшого увеличения статического давления, эффект предварительного охлаждения тепловой трубки позволяет охлаждающему змеевику работать при более низкой температуре, значительно увеличивая возможности системы по удалению влаги. При более низкой влажности воздух в помещении становится более комфортным при более высоких настройках термостата, что приводит к чистой экономии энергии.

Тепловые трубы также используются для рекуперации энергии в качестве теплообменника между потоками приточного и вытяжного воздуха. Благодаря отсутствию движущихся частей и механизма наклона модули рекуперации энергии HPT имеют явное преимущество перед конкурентами и другими технологиями.

Рынки технологий тепловых трубок

Достижения HPT в области тепловых трубок открыли множество крупных рынков с широким спектром применения. Коммерческие и промышленные приложения включают, помимо прочего, медицинские и медицинские учреждения, центры обработки данных, школы, супермаркеты, рестораны, библиотеки и архивы, склады, гостиницы, общественные и коммерческие здания, а также высокотехнологичные объекты.

В 1989 году компания начала проектировать и устанавливать коммерческие системы с тепловыми трубками, используемые для осушения и пассивного охлаждения. Ранние установки включали системы охлаждения для государственных радаров и станций спутникового слежения, рекуперацию тепла для зданий с использованием наружного воздуха и решение проблем влажности в зданиях.

К 1990 году компания открыла для себя огромный рынок коммерческих систем осушения HVAC. Компания начала проводить исследования рынка и тесно сотрудничать с рядом коммунальных предприятий, назначая инженеров и национальные сети ресторанов для установки, тестирования и мониторинга тепловых трубок. Результаты были очень благоприятными, и технология стала главной темой многочисленных презентаций на семинарах и семинарах.

С тех пор рост популярности тепловых труб стал очевидным благодаря многочисленным установкам.

После 2009 года основной рынок HPT перемещается на приложения для здравоохранения, образования и центров обработки данных.

Возможности коммерческого применения

Существует множество применений запатентованной технологии компании. Коммерческие рынки чрезвычайно восприимчивы к продуктам осушения и рекуперации тепла. Ниже приведен список некоторых коммерческих приложений для осушителя HPT и тепловых труб рекуперации тепла.



Тепловые трубки для управления температурным режимом

Все, что вам нужно знать о тепловых трубах

Тепловые трубы — один из наиболее эффективных способов перемещения тепла или тепловой энергии из одной точки в другую. Эти двухфазные системы обычно используются для охлаждения помещений или материалов даже в открытом космосе. Тепловые трубы были впервые разработаны для использования Лос-Аламосской национальной лабораторией для подачи тепла и отвода отработанного тепла из систем преобразования энергии.

Сегодня тепловые трубки используются в самых разных системах охлаждения: от космоса до медицинских устройств, охлаждения силовой электроники, самолетов и многого другого! Если вы не уверены, являются ли тепловые трубы идеальным тепловым решением для вашего проекта, свяжитесь с нами, чтобы обсудить ваше применение, и наши инженеры смогут определить наилучший путь вперед.

Ответы на все вопросы по практическому использованию тепловых трубок

1. Что такое тепловые трубки?
2. Как работает тепловая трубка
3. Когда используются тепловые трубки?
4. Примеры использования тепловых трубок
5. Каковы преимущества тепловой трубки?
6. Существуют ли рекомендации по проектированию тепловых трубок?

Тепловая трубка — это простой инструмент, но принцип ее работы весьма изобретателен:



Готовы снизить затраты, повысить срок службы и надежность вашего оборудования?

Часто задаваемые вопросы о тепловых трубках:

Что такое тепловые трубки?

Это герметичный сосуд, из которого вакуумируют и заполняют рабочей жидкостью, как правило, в небольшом количестве. В трубе используется сочетание испарения и конденсации этой рабочей жидкости для чрезвычайно эффективной передачи тепла.

Наиболее распространенная тепловая трубка имеет цилиндрическое сечение, с фитилем на внутреннем диаметре. Холодная рабочая жидкость движется по фитилю от более холодной стороны (конденсатор) к более горячей стороне (испаритель), где испаряется. Затем этот пар движется к радиатору конденсатора, принося с собой тепловую энергию. Рабочее тело конденсируется, выделяя скрытую теплоту в конденсаторе, а затем цикл повторяется, непрерывно отводя тепло от части системы.

Падение температуры в системе минимально благодаря очень высоким коэффициентам теплопередачи при кипении и конденсации. Эффективная теплопроводность может достигать от 10 000 до 100 000 Вт/м·К для длинных тепловых труб по сравнению с примерно 400 Вт/м·К для меди. Выбор материала зависит от применения и привел к таким сочетаниям, как калий с нержавеющей сталью, вода с медью и аммиак с алюминием, сталью и никелем.

Преимущества включают пассивную работу и очень долгий срок службы практически без обслуживания.

Как работает тепловая трубка?

Тепловая трубка состоит из рабочего тела, фитильной конструкции и герметичной защитной оболочки (оболочки). Подводимая теплота испаряет рабочую жидкость в жидком виде на поверхности фитиля в испарительной секции.

Пар и связанное с ним скрытое тепло перетекают в более холодную секцию конденсатора, где они конденсируются, отдавая скрытое тепло. Капиллярное действие затем перемещает сконденсированную жидкость обратно в испаритель через структуру фитиля. По сути, это работает так же, как губка впитывает воду.

Процессы фазового перехода и циркуляция двухфазного потока в тепловой трубе будут продолжаться до тех пор, пока существует достаточно большая разница температур между секциями испарителя и конденсатора. Жидкость перестает двигаться, если общая температура однородна, но снова начинает двигаться, как только возникает разница температур. Источник питания (кроме тепла) не требуется.

В некоторых случаях, когда нагретая секция находится ниже охлаждаемой секции, для возврата жидкости в испаритель используется сила тяжести. Однако фитиль необходим, когда испаритель находится над конденсатором на земле. Фитиль также используется для возврата жидкости при отсутствии гравитации, например, в приложениях НАСА для микрогравитации.

Когда используются тепловые трубки?

Когда вы спросите, что такое тепловые трубки, вы лучше поймете, когда узнаете, когда они используются. Вы найдете множество простых и сложных систем, которые используют эти трубы в различных вариантах развертывания, основанных на различных принципах работы, требованиях к тепловым характеристикам, требованиях к проводимости, пространственных ограничениях, общей прочности и стоимости.

Наши инженеры-теплотехники согласны с тем, что тепловые трубы — это разумное вложение, если у вас есть устройство или платформа, для которых требуется одно из следующих действий:

• Перенос тепла из одного места в другое. Например, многие электронные устройства используют это для передачи тепла от микросхемы к удаленному радиатору.
• Преобразование тепла с высоким тепловым потоком в испарителе в меньший тепловой поток в конденсаторе, что упрощает отвод всего тепла с помощью традиционных методов, таких как жидкостное или воздушное охлаждение. Тепловые потоки до 1000 Вт/см
  2 могут быть преобразованы с помощью специальных испарительных камер.
• Обеспечьте изотермическую поверхность. Примеры включают в себя работу нескольких лазерных диодов при одинаковой температуре и создание очень изотермических поверхностей для калибровки температуры.

Несколько стандартных примеров использования тепловых трубок

Наиболее распространенным применением является система медных тепловых трубок, использующая воду внутри медной оболочки для охлаждения электроники, работающая в диапазоне температур от 20°C до 150°C. .

Одним из преимуществ системы медь/вода является то, что ее легко комбинировать с уже существующими в электронике элементами. Радиаторы с тепловыми трубками присутствуют почти в каждом вычислительном устройстве, и их возможности охлаждения улучшаются в сочетании с тепловыми трубками.

Системы отопления, вентиляции и кондиционирования воздуха часто используют тепловые трубы для рекуперации энергии, поскольку они не требуют энергии.

Они также используются для контроля температуры спутников и космических аппаратов. Системы обеспечивают эффективный метод распределения тепла. Эти системы космических кораблей используют чрезвычайно чистые жидкости и построены в соответствии с самыми строгими стандартами, чтобы обеспечить работу в течение 30+ лет. Каждая проблема в космосе имеет решающее значение, и небольшие сбои могут разрушить многомиллионное оборудование.

• Высокая эффективная теплопроводность. Передача тепла на большие расстояния с минимальным падением температуры.
• Пассивная работа. Без движущихся частей и для работы не требует подвода энергии, кроме тепла.
• Изотермический режим. Очень изотермические поверхности с колебаниями температуры до ± 5 мК.
• Долгий срок службы без обслуживания. Нет движущихся частей, которые могут изнашиваться. Вакуумное уплотнение предотвращает потери жидкости, а защитные покрытия обеспечивают длительную защиту каждого устройства от коррозии.
• Снижение затрат. За счет снижения рабочей температуры эти устройства могут увеличить среднее время наработки на отказ (MTBF) электронных узлов. В свою очередь, это снижает потребность в техническом обслуживании и затраты на замену. В системах HVAC они могут снизить потребление энергии для отопления и кондиционирования воздуха со сроком окупаемости в несколько лет.

Существует несколько универсальных преимуществ работы тепловых трубок практически во всех областях применения.

Существуют ли рекомендации по проектированию тепловых трубок?

Общая тепловая нагрузка, которую может нести тепловая труба, зависит от общей длины, длины испарителя и конденсатора, диаметра и ориентации по отношению к силе тяжести. Есть несколько ограничений, которые регулируют теорию тепловых трубок, однако в наземных приложениях предел капиллярности является наиболее ограничивающим фактором. Это происходит, когда способность капиллярного насоса неэффективна для подачи достаточного количества жидкости в испаритель из конденсатора. Это приведет к пересыханию испарителя. Высыхание препятствует продолжению термодинамического цикла, и тепловая трубка больше не работает должным образом.

Тепловые трубы наиболее эффективны, когда испаритель находится ниже конденсатора, создавая обратный путь жидкости, который поддерживается гравитацией, а максимальная мощность уменьшается по мере увеличения неблагоприятной высоты испарителя.

Узнайте больше о рекомендациях по проектированию тепловых труб для стандартных размеров, изгибов и сплющивания…

Ответы на все ваши вопросы по практическому использованию тепловых трубок

Теперь, когда вы знаете основы, мы уверены, что у вас есть более сложные вопросы. Хотя некоторые ответы относятся к вашим потребностям и системным требованиям, эти ответы на стандартные вопросы помогут вам лучше понять, как работают эти устройства:

• На каком расстоянии может работать тепловая трубка?

Наземные тепловые трубы, работающие против силы тяжести, относительно короткие — обычно не более 2 футов (60 см) в длину, а максимальная высота против силы тяжести составляет около одного фута (30 см).

Тепловые трубы космического корабля обычно имеют длину менее 10 футов (3 м), и дополнительная длина допускается, поскольку они работают в условиях невесомости.

Когда тепловая трубка работает под действием силы тяжести, называемой термосифоном, длина может быть практически неограниченной, и вы найдете многие трубы длиной до сотен футов (м).

• Может ли тепловая трубка работать против силы тяжести?

Они могут работать , даже когда испаритель расположен над конденсатором, двигаясь против силы тяжести.

Это означает, что капиллярное действие должно возвращать жидкость против перепадов давления жидкости, а также гравитационного напора. Эта установка уменьшит общую максимальную мощность, доступную для перемещения рабочей жидкости. Используйте калькулятор тепловых труб ACT, чтобы точно определить требования и возможности.

• Какой температурный диапазон для тепловой трубки?

Отдельные двухфазные системы могут переносить по крайней мере некоторое количество тепла между тройной точкой и критической точкой рабочей жидкости, но мощность, передаваемая как вблизи тройной точки, так и вблизи критической точки, очень мала. Существует меньший практический диапазон температур, который показывает индивидуальные возможности и ограничения, например, медно-водяные тепловые трубы обычно работают при температуре от 25°C до 150°C.

• Какие материалы используются для кожухов тепловых труб, фитилей и рабочих жидкостей?

Нас часто спрашивают, из каких материалов изготавливаются оболочки и фитили, и что можно использовать в качестве рабочих жидкостей. Существует значительное количество материалов, которые можно использовать для каждого из них, но важным требованием является то, что жидкость и материалы должны быть совместимы. Мы составили этот список совместимых материалов, но наиболее распространенными комбинациями оболочка/фитиль и рабочая жидкость являются медь/вода для охлаждения электроники, алюминий/аммиак для терморегулирования космического корабля, медь/фреон и сталь/фреон для систем рекуперации энергии. , а также суперсплавные/щелочные жидкости для металлообработки для высокотемпературных применений.

Процесс выбора материала начинается с согласования рабочей температуры с подходящей рабочей жидкостью. Правильный выбор оболочки, фитиля и рабочих жидкостей позволяет компании ACT построить для вас систему, которая не требует технического обслуживания.

• Может ли работать водяная тепловая труба после замерзания?

Водяные тепловые трубы передают очень мало энергии при температурах ниже ~ 25°C из-за очень низкой плотности пара, ограничивающей количество передаваемой мощности. При температурах ниже точки замерзания передача тепла происходит только за счет теплопроводности через стенку и фитиль.

Обратите внимание, что правильно спроектированные медно-водяные тепловые трубы могут выдерживать тысячи циклов замораживания/оттаивания без повреждения несущей способности после того, как вода станет жидкой. Это достигается за счет строгого контроля запасов жидкости, чтобы вся жидкость находилась в фитиле. Это предотвращает образование жидкого мостика и повреждение устройства за счет расширения при замерзании.

Свяжитесь с ACT для правильного использования тепловых трубок

Теперь, когда вы узнали, что такое тепловые трубки и как они используются, пришло время связаться с ACT для получения дополнительной информации и расценок на установку тепловой трубки в ваше оборудование. Мы поможем вам решить, как наилучшим образом удовлетворить ваши потребности с помощью оборудования, в том числе:

• Управление температурой
• Тепловые трубы в сборе
• Пластины HiK™
• Блоки паровой камеры
• Радиаторы PCM
• Холодильные тарелки
• И многое, многое другое.
