Замена выключателя света в квартире в Москве

Профессиональным электриком, зарегистрированным на YouDo, будет выполнена качественная и недорогая замена выключателя света в квартире, цена и другие условия сотрудничества определяются индивидуально. Закажите у частного электрика проведение электромонтажных работ по цене ниже, чем в специализированных компаниях в Москве.

Выезд мастера возможен в любую точку Москвы и Московской области. Бесплатный вызов специалиста можно сделать в удобное для вас время – заявки на сайте YouDo принимаются 24 часа в сутки без выходных.

Когда нужно поменять электроустановочные устройства?

Заказать замену выключателей и розеток в квартирах, частных домах или офисах Москвы у исполнителей, зарегистрированных на Юду, можно срочно. Профессиональный электрик выедет на указанный адрес незамедлительно, чтобы поменять неисправные тройные автоматические выключатели и розетки, а также выполнить дополнительные работы, связанные с электричеством. Вызвать электрика для ремонта выключателей нужно, если:

  • вокруг ободка тройного выключателя света появилась копоть
  • выключатели перестали выполнять свою функцию
  • ободки выключателей света не плотно прилегают к стене
  • при включении выключателя света срабатывает автомат УЗО

При ремонте тройных выключателей исполнители Юду проводят диагностику схемы подключения оборудования, электроустановочных устройств. При выявлении неисправности мастера оперативно ее устраняют.

Виды электроустановочного оборудования в квартире

Тройные выключатели света, установленные в квартирах в Москве и Московской области, условно разделяются на несколько видов. Они могут быть автоматическими, винтовыми, безвинтовыми. Профессиональные электрики, зарегистрированные на YouDo, могут поменять тройной выключатель любого типа, независимо от схемы подключения, в том числе:

  • клавишные
  • кнопочные
  • диммеры
  • веревочные
  • дистанционные
  • сенсорные
  • поворотные

Клавишные выключатели считаются самыми распространенными. Их установка, ремонт и демонтаж не занимает много времени, если работы производятся опытными мастерами, зарегистрированными на Юду.

Дополнительные услуги электрика

Электриками, зарегистрированными на Юду, проводится профессиональная замена выключателей – цена и другие условия сотрудничества обсуждаются в частном порядке. Узнать, сколько стоит установка выключателей в квартире можно из прайс-листа на сайте. Помимо установки, демонтажа и ремонта выключателей на YouDo можно заказать дополнительные услуги, включая:

  • ремонт электропроводки
  • монтаж ответвлений в электрических схемах
  • установку, отключение и ремонт осветительных приборов
  • прокладку кабеля, монтаж распределительных коробок
  • демонтаж распределительных коробок
  • установку и отключение автомата УЗО
  • ремонт автомата УЗО
  • прокладку кабеля телефона

Специалисты, зарегистрированные на Юду, выполняют все виды работ, связанные с электричеством. Если вам нужно установить электрооборудование, электроустановочные устройства, устранить неисправность электропроводки – заказывайте услуги исполнителей Юду. Мастера обеспечивают высокое качество выполненных работ, доступную стоимость и выгодные условия сотрудничества.

Сколько стоит ремонт электроустановочного оборудования?

Срочно установить автоматические электрические приборы и розетки с выездом на любой адрес Москвы могут специалисты, зарегистрированные на YouDo. Выезд мастера бесплатен. На такую услугу, как замена выключателя света в квартире цена может варьироваться от 100 р и выше, в зависимости от следующих факторов:

  • сложность схемы подключения
  • тип выключателя
  • стоимость нового устройства
  • стоимость расходных материалов
  • срочность выезда

Ориентировочные расценки на услуги электриков указаны в прейскуранте на сайте Юду. Точную стоимость вам назовут исполнители в ответном предложении на вашу заявку. Там же они укажут контактный телефон и другие условия сотрудничества.

Зарегистрированным на YouDo электриком будет произведена замена выключателя света в квартире, цена и сроки окончательно определяются при переговорах.

Как заменить одноклавишный выключатель света. Как поменять выключатель, если ты не электрик? Дополнительные услуги электрика

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.


Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте, что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.

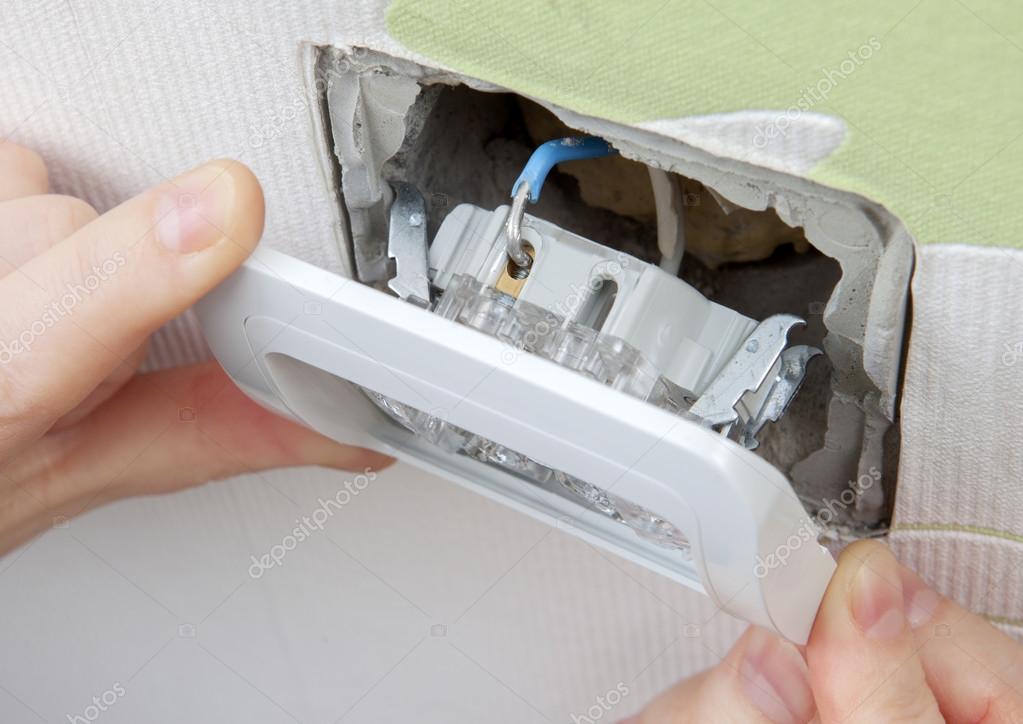

После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.

Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника.

Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи » «. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.


Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки. Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.


Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать выключатель света необходимо последовательно выполнять:

    • снятие клавиш с использованием отвертки;



Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

  1. Место работы должно быть обязательно обесточено;
  2. Проверяем целостность изоляции на проводах;
  3. Подготавливаем новый выключатель к монтажу;
  4. Подгоняем необходимую длину проводов;
  5. В случае необходимости зачищаем провода от изоляции;
  6. Подсоединяем провода к выключателю;
  7. Проверяем качество затяжки контактов;
  8. Еще раз проверяем правильность собранной схемы;
  9. Устанавливаем внутренности выключателя в подрозетник;
  10. Выставляем выключатель по уровню;
  11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
  12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже необходимо выполнять ряд следующих действий:

  • отключение электрики;
  • демонтаж старого оборудования;
  • снятие верхней части панели;
  • подключение проводов согласно соответствию клемм;
  • установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на . Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в .

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что , или как его еще называют, встречается двух типов:

  • Звуковой выключатель, который ставится вместо простого выключателя;
  • Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить. Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Автор : elremont от 2-09-2014

Привет, я Джош, в этом видео я покажу вам, как заменить много-позиционный переключатель на варочной панели. На плите могут быть установлены два различных типа переключателя, первый это потенциометр, у него ручка может быть установлена в любом положении в пределах ее вращения. На других плитах используем много-позиционный переключатель как этот, у него несколько фиксированных положений. Процесс замены как много-позиционного переключателя, так и потенциометра очень похож, в этом видео я сделаю это на такой марке, но процесс должен быть очень похож для большинства типов плит. До начала работы убедитесь, что ваша плита выключена из сети.
Большинство плит отключаются так же. Если вы не можете отключить вилку или если вы хотите большей безопасности, вы можете отключить автоматический выключатель в этажном щитке. Плита как правило устанавливается в проем под столешницей, а некоторые фиксируются на месте защелками для безопасности. Проверьте это, прежде чем пытаться вытянуть плиту, при необходимости отожмите защелки снизу. Это просто, отжав защелки, вы сможете достать плиту. И как только вы сделали это, то первым делом надо снять ручку на переключатель, в большинстве случаев надо просто стянуть ее, вот так. После снятия ручки, нужно небольшими плоскогубцами или гаечным ключом открутить гайку, которая держит переключатель на плите. Гайка откручена, теперь я могу перевернуть панель и очень аккуратно положить ее. Теперь мне нужно отсоединить эту панель основания. Для этого потребуется открутить эти четыре винта. Двигаемся дальше и открутим их. Выкрутив эти четыре винта, я могу поднять панель и убрать ее в сторону. И здесь внизу мы видим переключатели. Заменим этот переключатель. Хорошей привычкой будет сделать фотографию электрических подключений, чтобы в случае чего вспомнить как все было присоединено. Но в этом случае все провода одного цвета, таким образом, есть вероятность их перепутать при замене. По этой причине лучше просто переставлять каждый провод со старого переключателя на новый по одному. При этом менее вероятно, чтобы вы их перепутаете. Отсоединяем провод, просто стягиваем его и затем устанавливаем его на новый переключатель. Итак, как только я поменял все соединения, я могу убрать старый выключатель, и его месте поставить новый. Я хочу накрутить гайку на вал выключателя с другой стороны, чтобы убедиться, что он стоит в правильном положении. Теперь мне нужно прикрепить панель основания на место и останется только поставить ручку на вал. И сейчас, если вам пришлось порвать уплотнение, которое было под варочной панелью, когда вы поднимали ее из столешницы, то новое уплотнение можно на eSpares. Или вы можете просто использовать специальную вставку вокруг края варочной панели. Потребуется только убедиться, что она правильно сидит в пазах. Запчасти для варочных панелей и других устройств доступны в интернет магазинах. Спасибо за просмотр.
_

У вас поломался ваш старый настенный выключатель? Или он вас не устраивает из эстетических либо иных соображений? Прочитав эту статью, вы сможете легко заменить выключатель самостоятельно, не дожидаясь, пока вас посетит мастер-электрик.

Весь процесс не отнимет у вас много времени и сил. Нужно только быть внимательным, если вы собираетесь менять двух- или трехклавишный выключатель. Дело в том, что вам будет необходимо предварительно пометить провода, подведенные к старому выключателю, чтобы прикрутить их к новому в той же последовательности. Это позволит вам впоследствии, при нажатии на клавиши нового выключателя, включать свет в той последовательности, к которой вы привыкли ранее. При замене однокнопочного выключателя эти манипуляции будут излишними.

Первым делом нужно . Выключите рубильник (или выкрутите пробки) на распределительном щитке. Цените свою жизнь и здоровье.

Замена выключателя

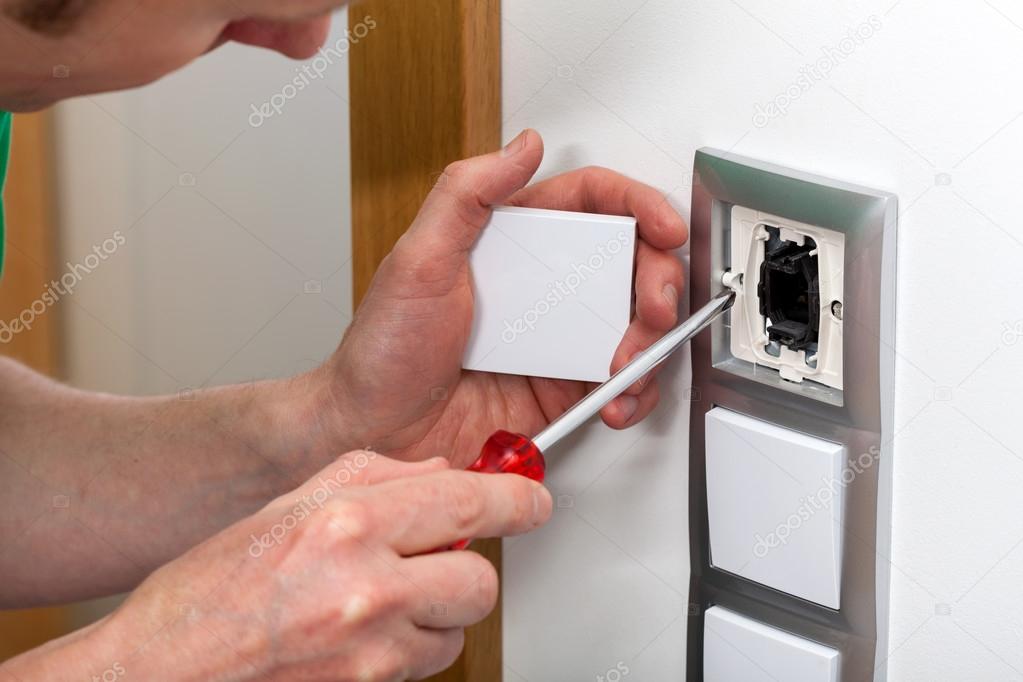

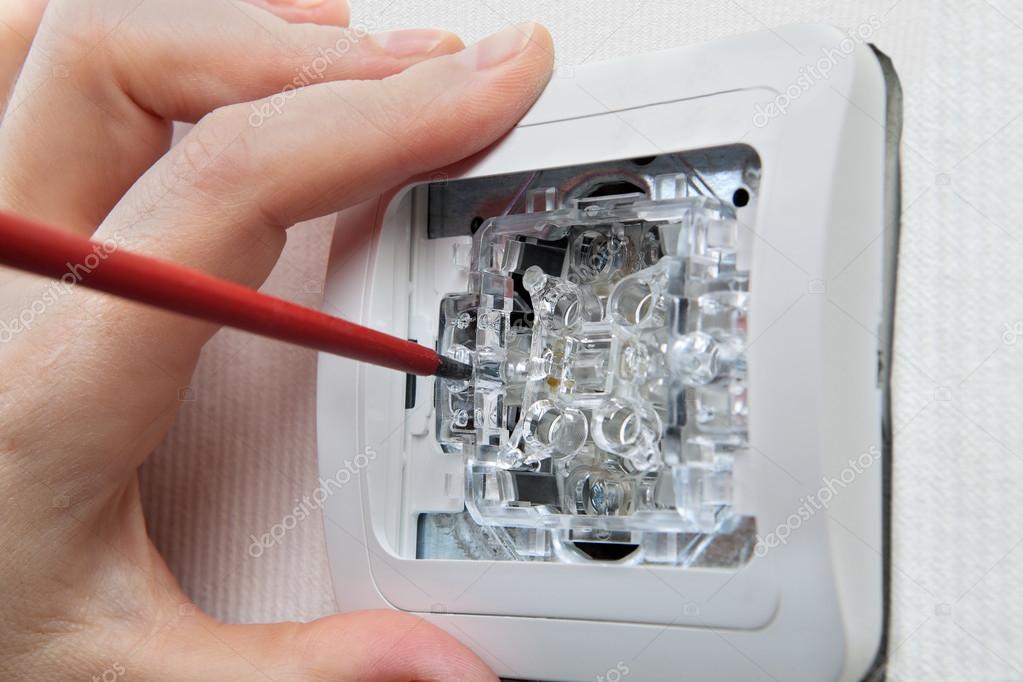

1. Снимите клавишу (клавиши) выключателя, поочередно поддевая ее (их) с краев плоской отверткой или шпателем.

После этого снимите декоративную рамку-накладку. В зависимости от конструкции выключателя она может крепиться непосредственно к корпусу выключателя, либо через дополнительную прижимную пластину.

Подденьте рамку или фиксирующую ее пластинку плоской отверткой, и потяните на себя.

Она должна отщелкнуться и сняться с корпуса выключателя. После того, как вы сняли клавиши и рамку, вам станут доступны либо винты, крепящие электрические провода к клеммам выключателя, либо сами провода.

При выключенном положении выключателя дотроньтесь индикаторной отверткой поочередно до всех винтов, либо до оголенных участков проводов, чтобы убедиться, что проводах нет фазного напряжения и замену выключателя можно проводить безопасно. Контрольная лампочка индикатора не должна при этом загораться. Если же индикаторная лампочка где-то засветилась, попробуйте выключить другой рубильник на щитке, либо обесточить всю квартиру.

После того, как вы убедились в отсутствии фазного напряжения в проводах, можно смело продолжать.

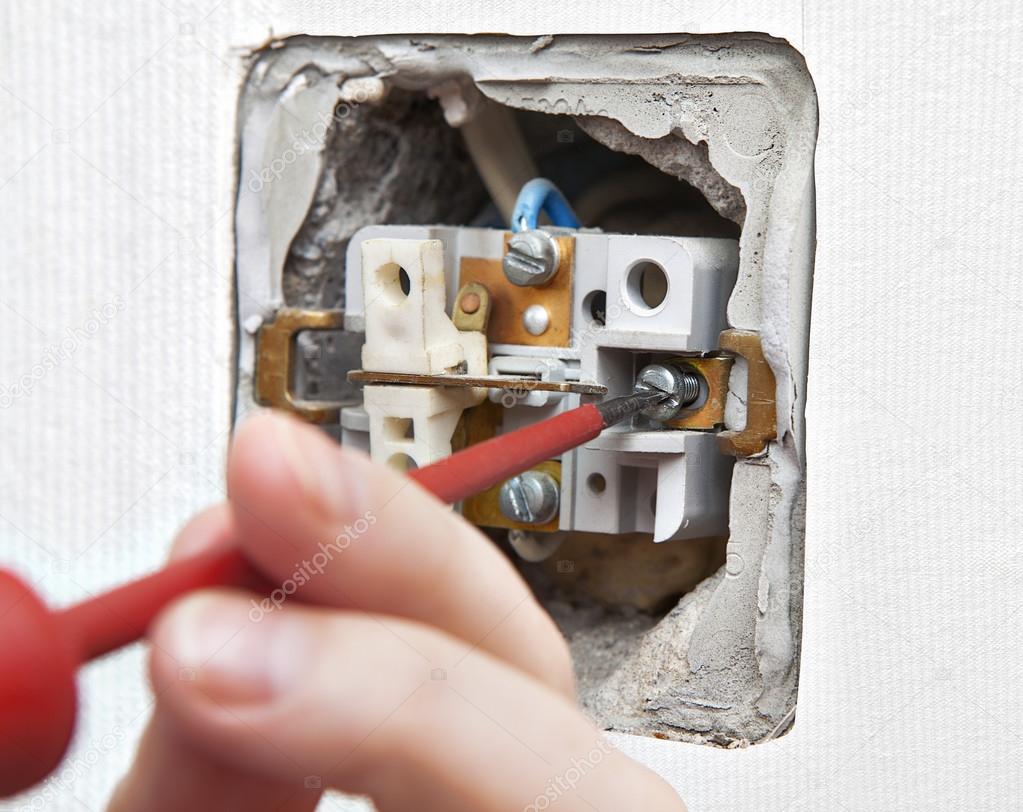

2. При помощи отвертки открутите винты, крепящие корпус выключателя в подрозетнике, вращая их против часовой стрелки. Если это винты распорных «лапок», то их достаточно открутить на 3-5 оборотов (ослабить крепление).

Если выключатель прикручен к подрозетнику винтами (шурупами), то для снятия выключателя необходимо полностью их выкрутить.

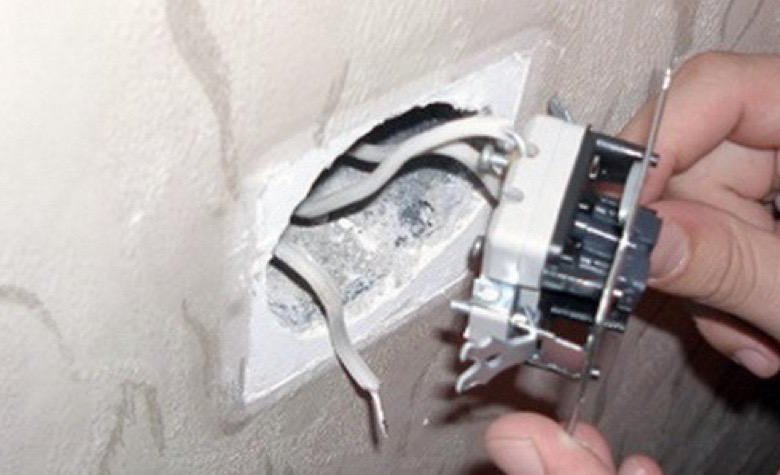

Достаньте выключатель из подрозетника, насколько этого позволяют провода, аккуратно распрямляя их.

Если у вас установлен однокнопочный выключатель, то открутите на 2-3 оборота винты, которыми провода прикручены к клеммам выключателя и отсоедините провода от выключателя.

Некоторые типы выключателей могут быть оснащены самозажимными клеммами (без использования винтов). В таких клеммах провода с некоторым усилием вставляются в предназначенные для этого отверстия, не фиксируясь впоследствии винтами. Если в том месте, где провода заведены в выключатель, вы не обнаружите признака винтов, попробуйте с усилием потянуть за провод, и он должен будет выскочить из зажима клеммы. Либо найдите и нажмите кнопку фиксатора, которая освободит провод.

Если же кнопок на вашем выключателе более, чем одна, то пометьте все провода в той последовательности, в какой они прикручены к выключателю. Повесьте бирки, пометьте маркером, приклейте разные кусочки изоленты, либо каким-то иным способом пометьте провода, чтобы затем подключить их к новому выключателю в той же самой последовательности. Один провод (фазный, если электрики всё делали правильно) должен подключаться с одной стороны выключателя, другие 2 или 3 – с другой.

3. Осмотрите провода на предмет повреждений. Если конец провода поврежден, окислен или надломлен, а длина проводов позволяет их немного укоротить, то подрежьте надломленный участок бокорезами и зачистите 5-7 мм изоляции.

Также проверьте подрозетник, в котором был закреплен выключатель. Если он болтается в стене или начал разваливаться по какой-то причине, его будет лучше заменить.

Если с подрозетником все в порядке, то можно подключать новый выключатель.

4. Извлеките из упаковки новый выключатель. Снимите клавишу (клавиши) выключателя, осторожно подцепив их за край. Постарайтесь сделать это аккуратно, не повредив пластиковую поверхность клавиш и рамки. Аккуратно снимите рамку. Некоторые фиксаторы рамок имеют довольно нежные пластиковые защелки. Если их сломать при неаккуратном обращении, то впоследствии рамка на выключателе будет довольно неэстетично болтаться, поэтому не спешите. Делайте все аккуратно.

5. Подключите провода, присоединяя их согласно сделанной вами ранее маркировке. На некоторых выключателях, на задней крышке может быть указано обозначение контактов: L и 1 , 2 , 3 . Здесь «L» – контакт для подключения фазного провода; 1, 2, 3 – отходящие контакты, которые также могут быть помечены стрелочками.

Поочередно вставляйте провода в соответствующие гнезда на выключателе, и фиксируйте провода, с усилием затягивая винты клемм. После того, как вы прикрутите провода, попробуйте слегка потянуть за провод, проверив таким образом надежность фиксации. Если провод выскочит из клеммы, затяните винт сильнее в следующий раз.

Если на вашем новом выключателе установлены самозажимные клеммы для проводов, что можно определить по отсутствию винтов для фиксации проводов, то всё что вам нужно сделать – вставить зачищенный от изоляции конец проводника в специальное гнездо, и провода зафиксируются в такой клемме автоматически.

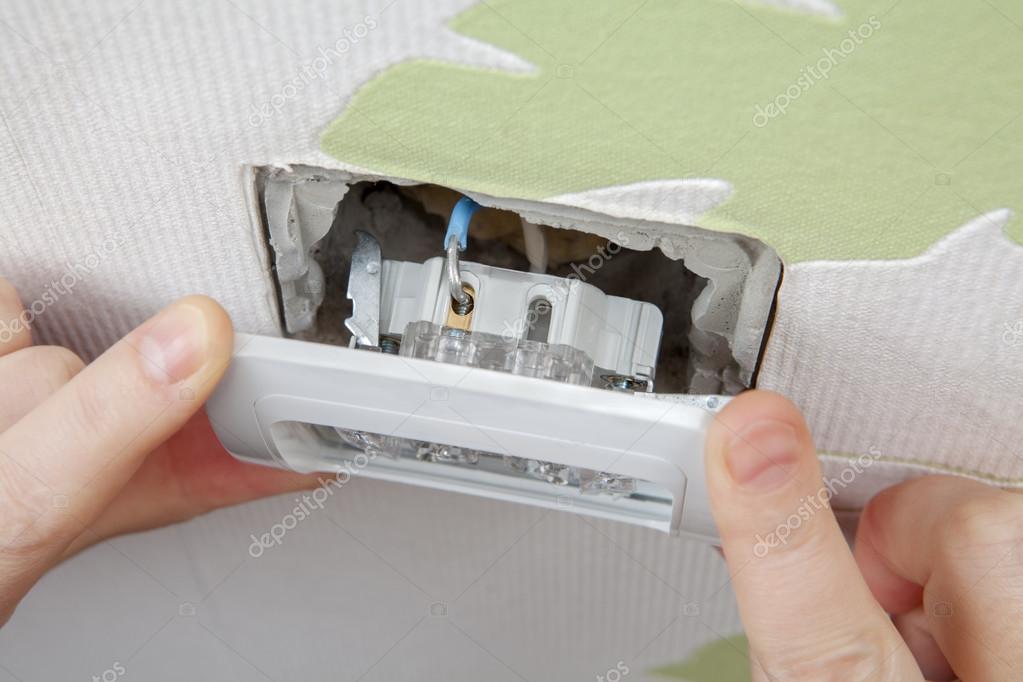

6. Установите выключатель на место, попутно помогая проводам свободно разместиться в подрозетнике. Выровняйте выключатель и зафиксируйте его при помощи раздвижных лапок (поочередно закручивая крепежные винты лапок по часовой стрелке), либо прикрутите его шурупами к подрозетнику (если в подрозетнике предусмотрены отверстия под шурупы).

При установке учитывайте, что согласно правилам эргономики, включение света выключателями, размещенными на уровне головы, производится нажатием на верхнюю часть клавиши выключателя (вверх – включение света).

Ну а те выключатели, что устанавливаются на уровне талии, наоборот – включают свет нажатием на нижнюю часть клавиши (вниз – включение света).

После надежной фиксации выключателя в подрозетнике вам останется установить и зафиксировать декоративную рамку, после чего вложить внутрь рамки клавишу (клавиши) выключателя и посадить ее (их) на место, аккуратно надавив.

7. Включайте рубильник на распределительном щитке и наслаждайтесь сделанной вами работой!

Нужно сказать, что если вы все же перепутали или не пометили провода (если их больше двух), то вам будет необходимо найти фазный провод. Для этого разведите оголенные концы проводов, чтобы они не касались друг друга и стены так, чтобы до них можно было безопасно дотронуться индикаторной отверткой. Включите электричество рубильником, который вы ранее выключили.

Поочередно коснитесь каждого провода отдельно жалом индикаторной отвертки (не забудьте один палец руки постоянно держать на контактной площадке индикаторной отвертки) и найдите фазный провод. При прикосновении к этому проводу лампочка индикатора должна будет засветиться. Пометьте этот провод. Затем снова отключите электричество.

Помеченный провод впоследствии будет необходимо присоединить к той части выключателя, где имеется вход только для одного провода (иногда на задней крышке этот вход обозначается буквой L).

Если ни один из проводов не оказался фазным, либо больше одного провода вызывают свечение индикатора, то в таком случае для определения правильного варианта подключения вам все-таки лучше будет воспользоваться помощью электрика.

Не будет лишним в этой статье сказать также несколько слов об установке диммеров.

Диммер (светорегулятор) – это электронное устройство, предназначенное для регулировки мощности электрического тока. Обычно диммер используется для регулировки яркости ламп накаливания.

Диммер устанавливается в подрозетник так же, как обычный выключатель света. Обычный моноблочный диммер подключается так же, как обычный выключатель света: двумя проводами.

В зависимости от конструкции диммеры бывают:

  • поворотно-нажимные , которые включаются при нажатии на ручку, а регулировка производится ее вращением.
  • поворотные , все управление которыми производится вращением ручки. Включение света такими диммерами всегда начинается с минимальной яркости.
  • клавишные , с виду похожие на обычные выключатели. При нажатии на клавишу осуществляется включение/выключение, а при удержании клавиши более 3 секунд происходит плавная регулировка.
  • сенсорные , управление которыми осуществляется прикосновением к сенсорной панели.
При явных преимуществах и удобстве диммеров перед традиционными выключателями света, у них есть некоторые минусы.

Первый и явный – это цена. Хороший диммер стоит в несколько раз дороже хорошего включателя.

Диммеры категорически нельзя использовать для регулирования яркости свечения люминесцентных (энергосберегающих) или светодиодных ламп – их электроника будет мешать работе электроники диммера, и наоборот. В результате оба устройства выйдут из строя.

В заключение посмотрите короткое видео, которое поможет вам наглядно разобраться с процедурой замены выключателя. Видео откроется в отдельном окне.

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать. Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение. Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

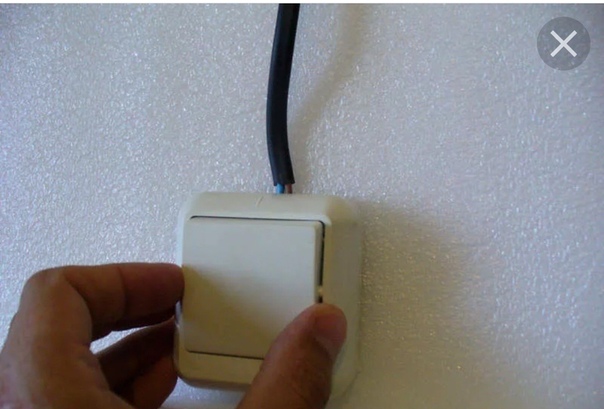

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

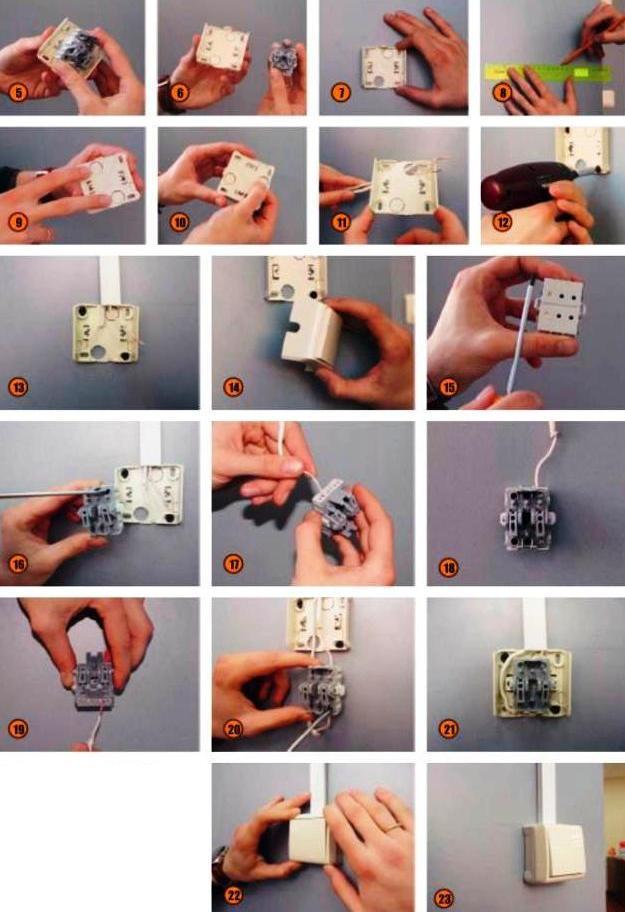

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

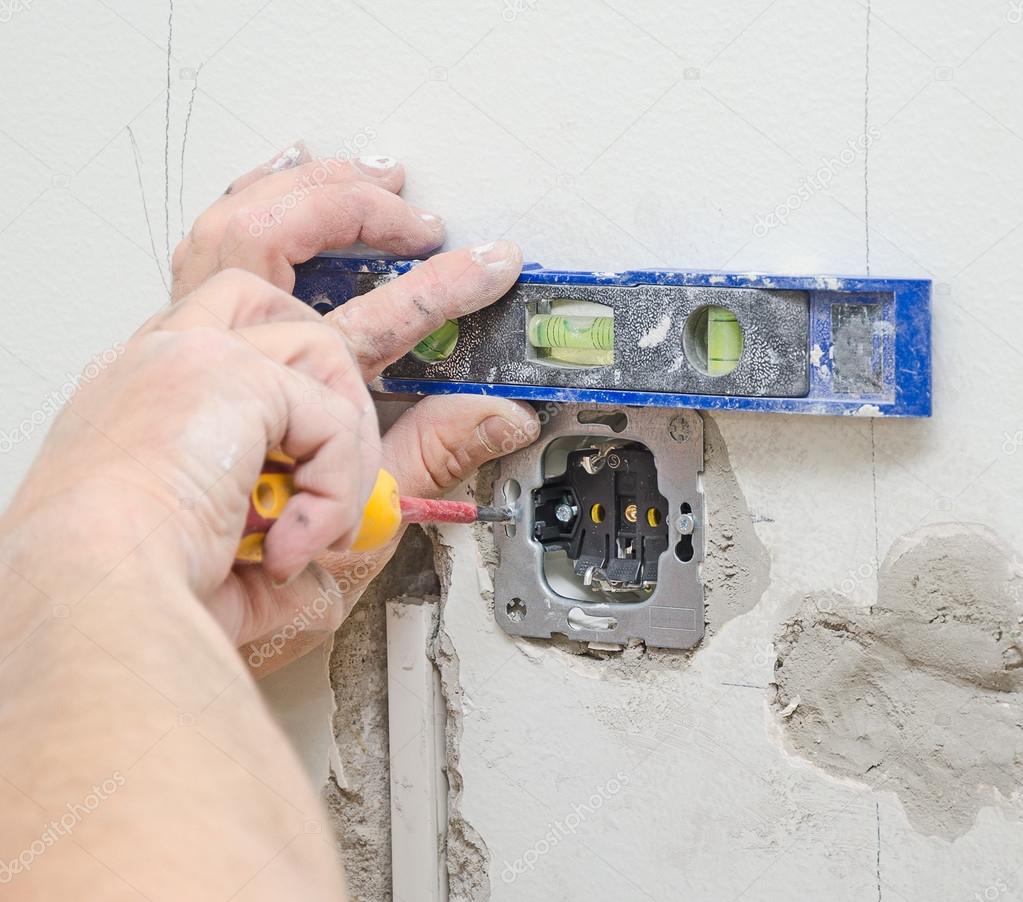

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Как заменить выключатель света выключателем диммера

НЕКЕШЕРОВАННЫЙ КОНТЕНТ

Если вы хотите лучше контролировать яркость или тусклость света, установка диммера — отличный способ добиться этого, особенно если вы хотите регулярно их регулировать. Вот как заменить обычный выключатель света выключателем с диммером.

Предупреждение : Это проект для уверенного в себе домашнего мастера. Нет ничего постыдного в том, чтобы поручить кому-то провести монтаж за вас, если вам не хватает навыков или знаний для этого. Если вы прочитали начало этой статьи и сразу визуализировали как если делать это на основе прошлого опыта подключения выключателей и розеток, у вас, вероятно, хорошо получается. Если вы открыли статью, не зная, как именно мы собираемся реализовать этот трюк, пора позвать знакомого, разбирающегося в электромонтаже, или электрика. Также обратите внимание, что это может быть нарушением закона, кодекса или нормативных актов без разрешения или может привести к аннулированию вашей страховки или гарантии. Прежде чем продолжить, ознакомьтесь с местными правилами.

Что вам понадобится

На самом деле для этого проекта вам не так много нужно. Абсолютно необходимые инструменты включают в себя плоскогубцы, отвертку с плоской головкой и отвертку с крестообразным шлицем.

Некоторые дополнительные, но очень удобные инструменты включают в себя комбинированные плоскогубцы, инструмент для зачистки проводов (на случай, если вам нужно отрезать провод или зачистить кабельные корпуса), тестер напряжения , и дрель.

СВЯЗАННЫЕ С: Основные инструменты, которыми должен владеть каждый домашний мастер

Также убедитесь, что лампа, которую вы используете с регулятором яркости, регулируется по яркости. Большинство ламп CFL и более дешевые светодиодные лампы не диммируются , что означает, что если вы используете с ними диммер, они будут просто мигать, пока вы не включите их на полную мощность. Поэтому, покупая лампочки, убедитесь, что их можно использовать с диммерными переключателями — это должно быть указано на упаковке.

Наконец, вам понадобится диммер, и есть много разных стилей на выбор. Лично мне нравится это от Lutron , и именно его я использую в этом руководстве. Не забывайте новая лицевая панель или.

Шаг первый: выключите питание

Это один из самых важных шагов, и он должен быть выполнен в первую очередь. Подойдите к автомату и отключите электричество в комнате, где вы собираетесь менять выключатель.

Отличный способ узнать, правильно ли вы выключили прерыватель, — это включить выключатель света перед отключением электроэнергии. Если свет, которым управляет выключатель света, погас, то вы знаете, что выключили правильный выключатель.

Шаг второй: снимите существующий выключатель света

Для начала возьмите отвертку с плоским жалом и открутите два винта, удерживающих лицевую панель.

Затем вы можете сразу снять лицевую панель. На этом этапе используйте тестер напряжения, чтобы проверить, действительно ли питание выключателя света отключено, прежде чем идти дальше.

Затем возьмите отвертку с крестообразным шлицем или электродрель и открутите два винта, которые крепят переключатель света к распределительной коробке. Будет один сверху и один снизу.

После того, как эти винты будут удалены, возьмите пальцы и возьмитесь за выступы в верхней и нижней части переключателя, чтобы вытащить его из распределительной коробки. Это открывает больше проводов и облегчает работу.

Взгляните на схему подключения переключателя света. Вы заметите, что к переключателю подключены два черных провода, а также голый медный провод, который является проводом заземления. Еще дальше в коробке вы также заметите два белых провода, которые связаны между собой проволочной гайкой. (Если цвета на вашей стене разные, запишите какие, чтобы убедиться, что вы все правильно подключили.)

Как кратко объяснено выше, черные провода — это провода питания (или «горячие»), а белые провода — это нейтральные (или «обратные») провода. Электричество проходит через горячий провод, попадает в выключатель и затем в осветительную арматуру, а затем возвращается обратно через нейтральный провод. Выключение переключателя просто отсоединяет провод питания от осветительной арматуры, отключая питание ваших фонарей.

Начните с того, что возьмите отвертку и отсоедините два черных провода, прикрепленных к выключателю. Не беспокойтесь о том, какой черный провод куда идет, потому что они взаимозаменяемы.

Наконец, снимите заземляющий провод с зеленого винта.

Шаг третий: подготовьте провода к переключателю диммера

Теперь, когда выключатель света полностью снят, вам нужно подготовиться к установке регулятора яркости.

Возьмите плоскогубцы и распрямите черный провод и заземляющий провод. Поскольку они изогнуты, как крючки от старого переключателя, их нужно распрямить, чтобы вы могли прикрепить к ним гайки для проводов при подключении переключателя яркости.

И это все, что нам нужно для этого. Теперь мы готовы установить диммер.

Шаг четвертый: установите переключатель диммера

Ваш диммер будет поставляться с проволочными гайками и парой винтов. Сам переключатель будет иметь два черных провода и один зеленый (заземляющий) провод. На этом этапе остается лишь подобрать провода между переключателем и распределительной коробкой и подключить их.

Начните с того, что подключите зеленый провод к неизолированному медному проводу. Сделайте это, поместив два провода рядом друг с другом, концы которых совпадают, и навинтите гайку на провод по часовой стрелке, как будто вы поворачиваете небольшую ручку. Вам нужно провернуть его, пока он не станет очень плотно, чтобы провода не выскочили обратно.

Затем проделайте то же самое с двумя черными проводами. Опять же, не имеет значения, какой черный провод к какому идет, поскольку они взаимозаменяемы. Вот как это будет выглядеть, когда все будет подключено:

Затем вам нужно засунуть все эти провода обратно в распределительную коробку, оставив место для переключателя диммера, что может быть сложно, поскольку переключатель диммера намного толще, чем традиционный переключатель света. Не бойтесь натянуть провода и загнуть их обратно в коробку до упора.

Полностью поместите переключатель диммера в распределительную коробку и используйте два прилагаемых винта, чтобы прикрепить переключатель к коробке.

Как только переключатель будет закреплен, возьмите лицевую панель и поместите ее на переключатель. Используйте отвертку с плоской головкой и прикрутите лицевую панель двумя прилагаемыми винтами.

Теперь диммер установлен и готов к работе. Не забудьте снова включить питание и проверить его, чтобы убедиться, что он полностью работает.

Узнаем как заменить выключатель самостоятельно?

Выключатели так же недолговечны, как и большинство бытовых приборов. Зачастую причина поломки заключается в выходе из строя переключателя. Как поменять выключатель дома, на работе или в помещении офиса, вам подскажет эта статья. Это значительно сократит время ожидания электрика или сэкономит бюджет. Приобретать новые знания и умения, особенно в плане быта, всегда полезно.

Принцип работы включателя

Прежде чем поменять выключатель в квартире, не стоит забывать о технике безопасности и помнить о таких неприятных ситуациях, как:

  • возможность короткого замыкания;
  • перегорание нитей осветительных приборов;
  • вероятность выгорания проводки;
  • и наиболее опасная из них – вероятность поражения электрическим током.

Для того чтобы избежать подобных ситуаций, нужно знать принцип работы и устройство таких приборов, технику безопасности, изучить схемы электрической проводки и ознакомиться с правилами демонтажа и монтажа включателей. Стоит учитывать, что разные виды таких изделий подключаются по-разному.

Основные виды

Выключатели подразделяются в зависимости от способа крепления на стену:

  • Приборы для скрытой проводки устанавливаются в выполненное заранее отверстие в стене с подрозетником, выполненным из пластика или металла, в форме цилиндра.
  • В сооружениях из дерева обычно установлены открытая проводка и накладные выключатели. Они просто фиксируются к стене либо укладываются в специальные кабель-каналы из пластика.

В зависимости от конструкции клемм, выключатели имеют разные особенности устройства и установки. От этого во многом зависит ответ на вопрос: как поменять выключатель?

  • Винтовые клеммы зажимают между двумя пластинами конец очищенного провода. Основным минусом такой конструкции является то, что контакты нагреваются в результате зажима провода между пластинами. Материал пластин – латунь, провода – алюминий. Так как используются разные металлы, то создается разница в контакте, а как результат — сопротивление, и клеммы нагреваются. Поэтому время от времени нужно проверять, насколько туго затянуты винты, и периодически их подтягивать. Эта проблема сама по себе исключается, если проводка выполнена из меди.
  • Клеммы, в которых установлена зажимная пружина. Профилактически закручивать винты не нужно. Пластина из латуни, под которой находится конец провода, надежно фиксируется пружиной.
  • Выключатели также можно разделить по количеству кнопок: с тремя, двумя или же самые простые – однокнопочные. Прибор с одной кнопкой используется для включения одной лампы или группы ламп, как, например, в некоторых люстрах. Такие выключатели используются в ванных комнатах.

Варианты с тремя или двумя клавишами используются для освещения больших комнат, где разные участки помещения подсвечиваются отдельно. Также установка таких выключателей актуальна в гостиной, где используются большие люстры.

Разнообразие выключателей

Предложение на рынке очень разнообразное. Бывают выключатели обычные кнопочные. Они самые распространенные и часто используемые. Существуют и более дорогие устройства. Вот некоторые из них:

  • Сенсорные – включаются от прикосновения пальцев.
  • Акустические, которые реагируют на хлопок или громкий голос.
  • С диммером, благодаря которому можно менять яркость света в помещении.
  • Управление дистанционное.

Демонтаж

Приступая к ремонту в квартире самостоятельно, необходимо ознакомиться с правилами техники безопасности. Прежде всего, следует обязательно обесточить проводку, отключив автоматы защиты на щитке распределения. Когда сеть будет обесточена, можно приступать к демонтажу. В этом поможет инструкция, как поменять выключатель света. Ее можно найти в данной статье.

Демонтаж выключателей и проводки, которые котируются как старые, производится гораздо легче, т. к. болты, крепящие выключатель к стене, легкодоступны. Новые модели таких приборов предусматривают скрытие болтов под клавишами. Сначала нужно удалить кнопки с выключателя, а после выкрутить болты и демонтировать это изделие.

После выкручивания болтов и доступности к схеме выключателя, изначально нужно проверить наличие напряжения. Для этого используются индикаторные отвертки. На сегодняшний день их ассортимент очень широк. Индикаторная отвертка при контакте ее с запитанными деталями выключателя она светится на конце. Если напряжение отсутствует, то кончик отвертки светиться не будет. Можно также выбрать и отвертки, которые будут не только светиться, но и издавать звуковой сигнал.

По правилам демонтажа и установки выключателей большой палец руки удерживают сверху ручки индикатора, именно здесь находится контакт, обеспечивающий контрольную цепь. Это наиболее безопасно.

Выключив переключатель группы, в которой предстоит замена выключателя, можно переходить к следующему этапу работы. Открутить винты раздвижных планок, которые удерживают выключатель в специальном отверстии в стене. Освободить проводу, выкрутив винты на клеммах. В случае, если концы имеют горелые следы, то их просто нужно откусить с помощью кусачек. Провод, на котором находится фаза, следует пометить, согнув его или обмотав изолентой, это пригодится при подключении.

Как поменять выключатель с одной клавишей?

Следует изначально зачистить изоляцию, освободив провода, отрезки зачистки примерно в 5 мм, подключить их к клеммам. Фазу (провод красного цвета) подключают на контакт L1. Синий или черный цвет обозначается L2. Следующим действием будет установка выключателя в специальном месте и фиксация его планками, с помощью винтов. Проверить работу выключателя, нужно включив сеть. Если привычнее расположение кнопок выключателя таким образом, что выключение происходит с помощью нажатия вверх, то выключатель просто нужно перевернуть или сменить места проводов. Если после подключения прибор работает, то можно устанавливать декоративную крышку. Это наиболее легкий способ как поменять выключатель света с одной клавишей.

Замена выключателей с двумя клавишами

Выполняя установку двухкнопочного прибора, стоит руководствоваться той же последовательностью, что и при замене устройства с одной кнопкой. Как поменять выключатель с двумя кнопками? Различие заключается в том, что на клемму L3 подключаются три провода фазы, а к L1 и L2 два провода. Трехклавишные выключатели подключают с помощью трех контактов и одной фазы.

Разбираясь с тем, как поменять выключатель с двумя кнопками, стоит помнить, о вероятности несовпадения проводов по цвету, как красный – фаза, а черный (синий) – нейтральный. Можно встретить одинаковые провода в отдельно стоящих домах, их назначение будет прямо обратным. Всегда следует проверять наличие фазы с помощью индикаторной отвертки.

Заключение

Итак, мы рассмотрели, как поменять выключатель. Если соблюдать правила безопасности, поменять обычные приборы любого типа можно своими руками, без помощи электрика. В принципе, ничего в этом сложного нет, и большинство людей с этой работой справляются самостоятельно.

Замена выключателя света дома. Замена выключателя света в квартире.

 Совет!

Покупая новый выключатель, демонтируйте неисправный и возьмите его с собой, тем самым вы будете уверены на 100%, что новый подойдёт идеально.

Чтобы заменить выключатель, который вышел из строя, необходимо подготовить инструменты:

  • отвёртка;
  • тестер;
  • изолента;
  • нож;
  • пассатижи;
  • новый выключатель

Отключаем подачу тока на электрический провод на распределительном щитке.



Порядок выполнения работ по замене выключателя:

  • Снимаем верхнюю панель, чтобы получить доступ к электрическим проводникам и креплениям (клеммам). Проверяем тестером, что фазный ток не подаётся на проводники и клеммы. Ослабив крепёжные винты, отсоединяем провода.



Внимание!

Современные индикаторные отвёртки при контакте с фазовым током могут подавать сигнал звуком или светом.

  • Достаём из крепёжного отверстия корпус, открутив винты его удерживающие.
  • Проверяем состояние контактов, если необходимо их обновить, снимаем участок изоляции и оставляем оголённый проводник такой длины, которая будет достаточной для подсоединения к клеммам розетки – 1 см. Если провод многожильный, его надо пролудить, чтобы не возник перегрев контактов и вследствие этого пожароопасная ситуация. Места повреждённой изоляции необходимо произолировать лентой.
  • Вставляем проводник в контактное отверстие, лишнюю длину откусываем пассатижами. Убедитесь, что в зажимное отверстие не попадает изоляция проводника. Винт необходимо затянуть.
  • Потянув за провод, проверяем неподвижность контакта. Если контакт слабый, это приведёт к быстрому выходу устройства из строя из-за перегрева в месте некачественного соединения. Однако сильные усилия, приложенные к зажимному винту, могут привести к срыву резьбы. Ищите золотую середину в приложении усилий на зажимный винт. Переходим на следующий проводник.
  • Проверяем правильность установки выключателя. Подключаем ток в сеть и выключаем-включаем клавишу. Правильное подключение – это когда клавиша находится в верхнем положении при включении и в нижнем состоянии при выключении.
  • Механизм выключателя вставляем в монтажный стакан (подрозетник), проверяем, чтобы всё было ровно расположено по горизонтали и прикручиваем винтами распорные ушки до состояния жёсткого крепления.
  • Прикручиваем корпус. Устанавливаем клавишу, убедившись, что клавишные штырьки попадают в соответствующие им отверстия на кнопке.
  • Включаем защитный автомат и проверяем, как работает выключатель.

Как заменить выключатель света с помощью переключателя Dimmer 📀

Если вам нужен лучший контроль над тем, насколько яркими или тусклыми становятся ваши огни, установка диммерного переключателя — отличный способ сделать это, особенно если вы хотите регулярно их регулировать. Вот как заменить обычный выключатель света с помощью диммерного переключателя.

Предупреждение: Это проект для уверенного DIYer. Нет никакого стыда в том, чтобы заставить кого-то сделать фактическую проводку для вас, если вам не хватает навыков или знаний для этого. Если вы прочитали начало этой статьи и сразу визуализироваликак чтобы сделать это на основе прошлых опытных коммутаторов и выходов, вы, вероятно, хороши. Если вы открыли статью, не знаете, как именно мы собираемся вытащить этот трюк, пришло время позвонить этому проводнику, подкованному по соображениям безопасности или электрику. Также обратите внимание, что это может противоречить закону, кодексу или нормативным актам для этого без разрешения или может аннулировать вашу страховку или гарантию. Перед продолжением проверьте местные правила.

Что вам понадобится

На самом деле вам не нужно много всего для этого проекта. Абсолютные обязательные инструменты включают пару плоскогубцев с иглой, отвертку с плоской головкой и отвертку с крестообразным шлицем.

Некоторые дополнительные, но очень удобные инструменты включают в себя некоторые кусачки, инструмент для зачистки проводов (в случае, если вам нужно вырезать провод или снять проводные корпуса), тестер напряжения и сверло.

Также убедитесь, что лампочка, которую вы используете с диммерным переключателем, регулируется яркостью. Большинство лампочек CFL и более дешевые светодиодные лампы нерегулируемые, что означает, что если вы используете переключатель диммера с ними, они просто мерцают, пока вы не дадите им полную мощность. Поэтому, когда вы покупаете лампочки, убедитесь, что их можно использовать с диммерными переключателями, — скажем, на упаковке.

Наконец, вам понадобится переключатель яркости, и на выбор может быть много разных стилей. Лично мне нравится этот Lutron, и это тот, который я использую в этом уроке. Не забывайте и о новой лицевой панели.

Шаг первый: выключите питание

Это один из самых важных шагов, и это должно быть сделано прежде всего. Идите в коробку выключателя и отключите питание в комнате, где вы будете менять выключатель освещения.

Отличный способ узнать, выключил ли правильный выключатель, — включить выключатель света перед отключением питания. Если свет, который контролируется выключателем освещения, отключается, вы знаете, что выключили правильный выключатель.

Шаг второй: удалите существующий переключатель освещения

Начните с снятия отвертки с плоской головкой и выверните два винта, удерживающих лицевую панель.

Затем вы можете вытащить лицевую панель. На этом этапе используйте тестер напряжения, чтобы убедиться, что питание действительно выключено до переключателя освещения, прежде чем идти дальше.

Затем возьмите крестообразную отвертку Phillips или сверло с электроприводом и выверните два винта, которые удерживают выключатель света на распределительной коробке. Там будет один сверху и один внизу.

Как только эти винты будут удалены, возьмите пальцы и возьмитесь за язычки вверху и внизу переключателя, чтобы вытащить его из распределительной коробки. Это предоставляет больше проводов и облегчает работу.

Взгляните на конфигурацию проводки выключателя освещения. Вы заметите, что к коммутатору подключены два черных провода, а также оголенный медный провод, который представляет собой провод заземления. Далее, в коробке, вы также заметите два белых провода, которые связаны вместе с проволочной гайкой. (Если цвета в стене разные, обратите внимание на то, какие из них, чтобы обеспечить правильное подключение.)

Как кратко объяснено выше, черные провода являются силовыми (или «горячими») проводами, а белые провода — нейтральными (или «возвратными») проводами. Электричество протекает через горячий провод, входит в выключатель, а затем в светильник, а затем возвращается обратно через нейтральный провод. Выключение выключателя просто отключает провод питания от светильника, отключая питание от ваших источников света.

Начните с снятия отвертки и извлеките два черных провода, прикрепленных к выключателю. Не беспокойтесь о том, какой черный провод идет туда, потому что они взаимозаменяемы.

Наконец, снимите провод заземления от зеленого винта.

Шаг третий: подготовьте свои провода для переключателя диммера

Теперь, когда выключатель света полностью удален, вам нужно будет подготовиться к установке диммерного переключателя.

Возьмите плоскогубцы с игольным носом и выпрямите черные и заземленные провода. Поскольку они согнуты как крючки от старого переключателя, их нужно будет выпрямить, чтобы вы могли прикрепить к ним проволочные гайки, когда вы подключаете переключатель диммера.

И это все, что нам нужно для подготовки. Теперь мы готовы установить диммерный переключатель.

Шаг четвертый: установите переключатель диммера

Ваш диммерный переключатель будет снабжен проволочными гайками и несколькими винтами. Сам переключатель будет иметь два черных провода и один зеленый (заземленный) провод. На данный момент это просто вопрос соответствия проводов между переключателем и распределительной коробкой и его проводкой.

Начните с зеленого провода и подключите его к оголенному медному проводу. Сделайте это, поставив два провода вместе бок о бок с соответствующими концами и закрутите гайку по часовой стрелке, как будто вы поворачиваете маленькую ручку. Вам нужно будет закрутить его, пока он не станет очень аккуратным, чтобы предотвратить проскальзывание проводов.

Затем сделайте то же самое с двумя черными проводами. Опять же, дело не в том, какая черная проволока идет, с которой, поскольку они взаимозаменяемы. Это то, как это будет выглядеть, когда все подключено:

Yy ally all all all would all all all all all all would all all all would all 30 wouldy all all all would all would all all all all all all all all all all all all all all all all all all all all all all all would all all all would would all all all would all all all would all all would all all all would all all would all all would all all would all all would all all would all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all all Не бойтесь обернуться проводами и согнуть их в коробку, насколько они пойдут.

Поместите диммерный переключатель полностью в распределительную коробку и используйте два прилагаемых винта, чтобы закрепить переключатель в коробке.

Как только переключатель будет закреплен, возьмите лицевую панель и поместите ее над переключателем. Используйте отвертку с плоской головкой и вкрутите лицевую панель с помощью двух прилагаемых винтов.

Диммерный переключатель теперь установлен и готов к работе. Обязательно включите питание и проверьте его, чтобы убедиться, что он полностью работает.

  • Что вам нужно
  • Шаг первый: выключите питание
  • Шаг второй: удалите существующий переключатель освещения
  • Шаг третий: подготовьте свои провода для переключателя диммера
  • Шаг четвертый: установите переключатель диммера
  • Tweet

    Share

    Link

    Plus

    Send

    Send

    Pin

    Как поменять выключатель?

    К сожалению ничто не вечно, и любое устройство, каким бы надежным оно не было, и к какому бренду бы не относилось, рано или поздно выходит из строя.

    Это же касается и электрических коммутационных аппаратов – розеток и выключателей, ведь каждый раз, когда контакты разъединяются или наоборот соединяются, происходит резкий скачок тока и как следствие проскакивает электрическая дуга, постепенно выжигающая контактную поверхность.

    Как поменять выключатель света

    К счастью выключатели света имеют достаточно большую продолжительность жизни, но если вы заметили один из следующих признаков, то необходимо произвести замену.

    Как правило, производители делают их или неразборными, что исключает возможность повторного ремонта, либо же, что бывает еще чаще, устранить поломку невозможно из-за отсутствия комплектующих, как выход можно попробовать сделать собственноручно, однако не факт что устройство будет работать.

    • · при включении слышен треск, а проскакивающая искра чересчур яркая;
    • · клавиша или клавиши не имеют устойчивого крайнего положения;
    • · при включении светильник мерцает, что говорит о плохом состоянии контактов или прижимного механизма.

    Если нет возможности обесточить полностью цепь, тогда принимают соответствующие меры от поражения током, для этого необходимо отключить нагрузку питающуюся от выключателя, в данном случае выкрутить лампы.

    Так как на фазном проводе остался положительный потенциал, то требуется обезопаситься от контакта с заземленными поверхностями, в частности изолироваться от земли с помощью диэлектрического коврика или деревянного щита .

    Когда все меры выполнены, выключатель демонтируют, особое внимание следует уделить состоянию подходящих проводов, если образовался нагар, то обязательно зачищают, после чего подключают новый выключатель согласно схеме.

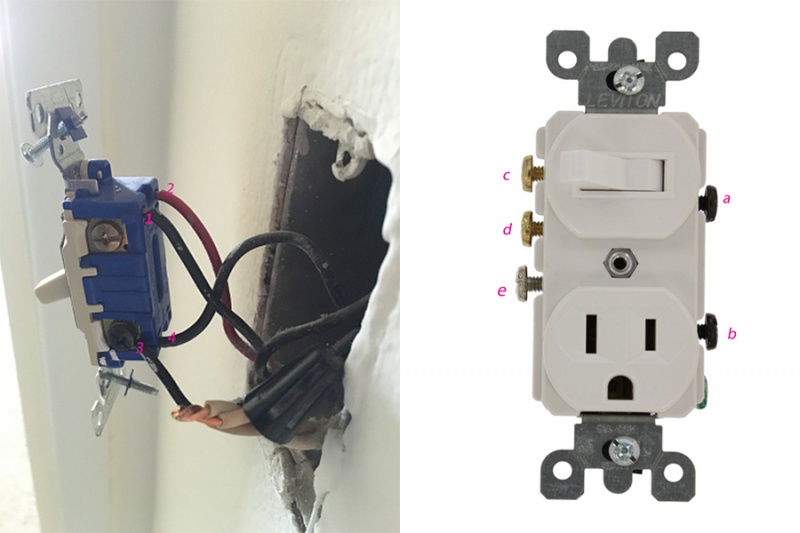

    Как поменять розетку с выключателем

    Конструкция комбинированного выключателя с розеткой достаточно проста, после подведения однофазной линии, подключаются клеммы розетки, причем от той которая фазная, делается отвод на выключатель и далее к светильнику, от клеммы нейтрали провод идет без разрыва выключателем на осветительную нагрузку.

    Некоторые пользователи используют данное устройство наоборот, подключая через выключатель розетку, и таким образом обесточивая ее, в результате отпадает необходимость вынимать каждый раз штепсель, однако следует помнить, что выключатель не рассчитан на значительную мощность.

    При неисправности, следует вскрыть корпус и осмотреть визуально состояние проводки внутри, не имеется ли следов нагара на контактах розетки и выключателя. Для проверки наличия напряжения используйте тестер и отвертку индикатор.

    Когда неисправность произошла в каком-то одном устройстве, то зачастую его можно заменить, поскольку производители делают их съемными, достаточно приобрести отдельно розетку или выключатель данного производителя и сняв декоративный корпус установить вместо испорченного, если же повреждения носят масштабный характер, то придется заменить устройство полностью.

    Как поменять двухклавишный выключатель

    К сожалению, когда выходит из строя даже один из контактов двухклавишного выключателя, замену придется делать полностью всего устройства, так как вряд ли вы найдете комплектующие для ремонта, если только вдруг рядом не окажется аналогичного поломанного выключателя.

    В любом случае, для начала рекомендуется обесточить сеть и только потом заниматься заменой, если же по каким-то причинам это сделать невозможно, тогда необходимо надежно изолироваться от заземленных и зануленных токоведущих частей, а также вынуть из светильника все лампы, сняв таким образом нагрузку.

    После того, как выключатель демонтирован, осматривают состояние подводящих линий на предмет отсутствия нагара, что говорит о слабом контакте и нагреве.

    Смотрите также:

    Как правильно подключить двойной выключатель? http://euroelectrica.ru/kak-pravilno-podklyuchit-dvoynoy-vyiklyuchatel/.

    Интересное по теме: Как снять выключатель со стены?

    Советы в статье «Как подключить проходной выключатель?» здесь.

    Если таковой имеется, данный участок зачищают. Очень важно не перепутать полярность при подключении, особенно если в новом выключателе, входной и выходные контакты расположены в ином порядке, для чего приходящий фазный провод определяют с помощью отвертки-индикатора и сперва подключают его, а уже после, питающиеся линии.

    Когда все провода подключены, выполняется пробное включение и только затем окончательный монтаж.


    Посмотрите и узнайте, как заменить выключатель света

    Замена или замена выключателя освещения в складском помещении может потребоваться, если существующий выключатель выходит из строя или вы хотите установить выключатель другого типа. Изучение того, как заменить выключатель, — это простой проект по ремонту складского помещения или дома, который сэкономит вам расходы на найм электрика, который сделает всю работу за вас.

    Однополюсные выключатели света представляют собой очень простые схемы. На них есть 3 винтовых «клеммы».

    • Один для подачи питания.
    • Один для выхода питания на свет (ы).
    • Один для земли.

    Электропитание поступает в выключатель, и ему разрешается либо выходить на свет, либо выключаться выключателем, в зависимости от того, включен выключатель или выключен. Не имеет значения, к какой клемме подключен любой из проводов питания, поэтому вам не нужно помнить, какой провод является входящей или выходной ветвью питания, когда вы снимаете переключатель с проводов и кладете новый.

    Переключатель света Проводка с питанием от переключателя.

    Электропроводка выключателя света с питанием от света

    инструменты и материалы

    • Датчик приближения
    • Отвертка с плоским жалом
    • Отвертка с крестообразным шлицем
    • Инструмент для зачистки проводов
    • Новый однополюсный выключатель света

    , шаг 1 Отключите питание переключателя света от блока выключателя или электрического сервисного щита

    Электричество проходит через прерыватель или предохранитель, прежде чем попадет на выключатель света.Выключатель или предохранитель будет находиться в металлической коробке выключателя или в электрической сервисной панели, которая находится на одной из внутренних или внешних стен сарая или дома. Найдите прерыватель или предохранитель, который подает питание на выключатель света, и выключите его. В качестве альтернативы вы можете отключить питание всей панели коробки выключателя, перейдя к предохранителю или автомату, который подает электричество на коробку выключателя, и отключив главный выключатель.

    шаг 2 Снимите крышку переключателя

    Используйте отвертку с плоской головкой, чтобы открутить два винта, удерживающих крышку.

    шаг 3 Проверка отключения питания

    Поскольку одной из причин, по которой вы можете заменять переключатель, является неисправный переключатель, вы можете не верить, что переключатель работает, и, следовательно, не знать, включено или выключено питание, щелкнув переключатель. Перед снятием переключателя используйте тестер цепи или приближения, чтобы убедиться, что питание отключено. Протестируйте тестер в цепи, которая, как вы знаете, находится под напряжением, чтобы убедиться, что она работает правильно.

    шаг 4 Извлеките переключатель из коробки

    Коммутатор крепится к «ящику» в стене двумя винтами. Выкрутите два винта и вытащите переключатель из «удобной коробки».

    ПРИМЕЧАНИЕ При извлечении переключателя из коробки никогда не прикасайтесь к винтовым клеммам по бокам переключателя, эти винтовые клеммы удерживают электрические провода и могут быть или не находиться под напряжением. Вы должны взять за правило не прикасаться к клеммам голыми руками, даже если вам кажется, что питание отключено.

    шаг 5 Отсоедините провода от старого коммутатора

    Определите, как провода прикреплены к старому переключателю, и снимите их:

    Если провода присоединены к старому переключателю с помощью вставных разъемов, вам нужно будет разрезать провода, чтобы вывести их из переключателя, или в некоторых переключателях есть небольшое отверстие, в которое вы можете вставить кусок провода и отпустить провода. в переключатель.

    Если провода прикреплены к старому коммутатору с помощью винтовых клемм, отсоедините провода от коммутатора, открутив три винта клемм, удерживающих провода на коммутаторе.

    шаг 6 Подключите провода к новому коммутатору

    Профессиональные электрики рекомендуют присоединять провода к переключателю с помощью винтовых клемм на боковой стороне переключателя. Винтовые клеммы надежнее удерживают провода, чем вставные разъемы на задней панели многих выключателей света.

    1. Используйте инструмент для зачистки проводов, чтобы снять 3/4 дюйма оболочки с двух проводов питания.
    2. Воспользуйтесь небольшим отверстием на боковой стороне устройства для зачистки проводов или плоскогубцев, чтобы сделать небольшую форму «трость» на концах двух проводов.
    3. Подключите провода питания к двум клеммам на боковой стороне коммутатора. Наденьте «тростниковые» петли на концах проводов на винтовые клеммы и затяните винтовые клеммы на проводах. Винтовые клеммы должны быть плотно затянуты.
    4. Подключите заземляющий провод к переключателю. Заземляющий провод не будет иметь оболочки. Клемма заземления обычно обозначается зеленым цветом или одним винтом, который отличается по цвету от царапины на клемме питания, и находится в месте ближе к верхней или нижней части переключателя, чем клеммы питания.(если вы сомневаетесь, какой винт является заземлением, остановите работу и обратитесь за профессиональной помощью по электрике)

    шаг 7 Присоедините переключатель к удобному ящику

    Переключатель будет иметь маркировку, обозначающую положения «ВКЛ» и «ВЫКЛ».

    1. Убедитесь, что они ориентированы так, чтобы их можно было читать, горит — вверх, а выкл — вниз.
    2. Удерживая переключатель за рамку, а не за стороны, где находятся клеммы, задвиньте переключатель обратно в удобную коробку.
    3. Прикрутите коммутатор к удобной коробке с помощью двух винтов, которые постоянно прикреплены к коммутатору.

    шаг 8 Установите крышку

    Установите крышку электрического переключателя, используя два винта, которые удерживали ее, когда вы ее снимали. Будьте осторожны, чтобы не перетянуть лицевую панель, так как при перетягивании винта они могут растрескаться. Наблюдайте за лицевой стороной крышки, когда вы затягиваете винты, прекратите затягивание, когда увидите, что лицевая сторона начинает изгибаться.

    , шаг 9 Включите питание переключателя света от блока выключателя или электрического сервисного щита

    Вернитесь к сервисной панели или блоку выключателя и снова включите питание. После включения питания перейдите к переключателю и проверьте, что он работает должным образом.

    Как заменить однополюсный выключатель света

    Замена стандартного однополюсного настенного выключателя света — это простой самостоятельный проект, требующий всего лишь нескольких инструментов и небольшого ноу-хау.

    Во-первых, если вам неудобно выполнять электромонтажные работы, обратитесь за помощью к электрику.

    Кроме того, примите все меры предосторожности, упомянутые в этой статье, и работайте на свой страх и риск.

    А теперь вот как заменить этот выключатель!

    Как работают переключатели

    Переключатели работают, управляя потоком электрического тока в горячем проводе, при этом мощность поступает через провод, прикрепленный к нижней части переключателя, и выходит на свет или другое электрическое устройство через провод, подключенный к вершина.

    Горячие провода в доме обычно имеют черный или красный цвет, нейтральный провод — белый, а провода заземления — голый или зеленый; но при определенных условиях горячий провод к переключателю также может быть белым. Если горячий провод белый, его следует обернуть черной изолентой, чтобы указать, что он работает как горячий провод.

    Необходимые инструменты и расходные материалы

    • Отвертки: Плоские и крестообразные.
    • Тестер напряжения: Простой бесконтактный тестер напряжения.
    • Инструмент для зачистки проводов: Набор инструментов для зачистки проводов.
    • Изолента: Стандартная черная изолента для обмотки проводов.
    • Выключатель света: Стандартный однополюсный настенный выключатель на одно направление. Можно выбирать из разных стилей, но другие различия в основном заключаются в качестве и погодоустойчивости. Если вы не знаете, какой переключатель вам нужен, возьмите старый с собой в магазин за помощью.

    Шаг 1: Отключение питания на автоматическом выключателе

    Начните с размыкания панели автоматического выключателя и выключения автоматического выключателя, который питает выключатель.Если на выключателях нет маркировки, включите свет и пробуйте выключатели, пока свет не погаснет. Если вы не уверены или выключатель не работал, выключите главный прерыватель дома, чтобы отключить всю панель. Проверьте, выключено ли питание, несколько раз щелкнув выключателем света.


    Шаг 2: Снимите пластину крышки переключателя

    С помощью отвертки удалите винты, удерживающие пластину крышки. Если накладка приклеена к стене краской, слегка проведите канцелярским ножом между накладкой и стеной, чтобы прорезать слой краски.


    Шаг 3: Отвинтите существующий переключатель

    Используйте отвертку, чтобы открутить винты, крепящие переключатель к электрической коробке, затем осторожно потяните переключатель, чтобы получить доступ к проводам.

    Как установить плиточный фартук

    Уровень квалификации: Средний | Руководства по проектам STANLEY Pro

    Существует ряд причин, по которым вам может потребоваться замена переключателя. Переключатель может быть сломан, свет может включаться ненадежно, потому что переключатель неисправен или имеет ненадежное соединение.

    Посмотрите на переключатель, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным переключателем на одно направление (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя отметьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключили этот провод к черному винту на новом переключателе.Из-за сложности четырехпозиционных переключателей я предлагаю вам позвонить по номеру

    .

    электрик по замене переключателя четырехпозиционного.

    Поочередно отсоединяйте провода от существующего коммутатора и подсоединяйте их к соответствующей клемме нового коммутатора. Два черных провода идут к клеммным винтам латунного цвета, а неизолированный медный (или с зеленой изоляцией) заземляющий провод идет к зеленому винту заземления на коммутаторе. Сложите провода в коробку, как описано ранее, прикрутите переключатель к коробке и установите крышку.Включите цепь и проверьте.

    Чтобы заменить выключатель, сначала отключите питание на выключателе и убедитесь, что питание отключено, наблюдая за тем, как свет выключается при отключении выключателя. Снимите крышку, проверьте с помощью вольтметра, чтобы убедиться в отсутствии напряжения, выверните крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

    1. Проверить напряжение

    Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив выключатель, снова проверьте напряжение.

    2. Простой коммутатор с выполненными соединениями

    Два черных провода идут к латунным клеммам, а неизолированный медный провод подключается к винту заземления.

    3.Трехпозиционный переключатель, подключенный к

    Как отмечалось ранее на исходном выключателе, один провод (либо вход питания, либо провод к осветительной арматуре) идет к черной клемме, два провода идут к латунным винтам, а неизолированный медный провод (здесь не виден) идет к винт заземления.

    простых шагов по замене выключателя света на свой собственный

    Электричество делает возможной современную жизнь, благодаря хранению продуктов питания охладите в холодильнике, чтобы осветить комнаты в вашем доме.Однако когда электрические устройства выходят из строя или возникают проблемы, это может создать хаос. Во многих случаях вам придется вызвать электрика для помощи, но это не относится к все вопросы. Например, если у вас проблемы с выключателем света или просто хотите обновить устаревшие переключатели, вы действительно можете сделать это самостоятельно. Нет уверен, как приступить к замене выключатель света своими руками? Мы расскажем вам об этом ниже.

    Существует множество причин, по которым вам может потребоваться замена выключатель.Один из наиболее распространенных — переход со старого коммутатора на что-то более современное. Например, вы можете захотеть обновить один переключитесь на двойной переключатель, чтобы вы могли управлять светом и вентилятором в комнате отдельно, или вы можете установить IoT-устройство, которое требует умного выключатель. Еще одна причина для замены переключателя — сломанный существующий. или каким-либо образом повреждены. Наконец, вы можете подумать о замене переключателей, если вы освежить дом перед тем, как положить это на рынке.

    Хотя мы и включили ниже пошаговые инструкции, мы также есть удобное видео.

    Прежде чем что-либо делать с выключателем света, необходимо убедитесь, что питание отключено. Выключите цепь выключатель, который управляет переключателем, который вы собираетесь заменять. Это также означают, что у вас нет света в комнате, поэтому убедитесь, что у вас есть фонарик или фонарь, чтобы вы могли видеть, что делаете.

    Для выполнения этой домашней работы вам понадобится несколько инструментов.Убедись, что ты иметь:

    • Маленькая отвертка (в большинстве случаев с плоской головкой)
    • Электродрель
    • Запасной выключатель
    • Устройства для зачистки проводов
    • Вольтметр

    После того, как вы выключите выключатель и ваши инструменты Собранный, пришло время фактически заменить выключатель. Вот что вам нужно делать:

    1. Снимите крышку переключателя с помощью отвертки.
    2. Проверить переключатель с помощью вольтметра, чтобы убедиться, что нет силы.
    3. Отвинтить выключатель от стены.
    4. Вытяните его из отверстия.
    5. Проверьте соединения проводов, чтобы можно было подключиться. новый переключатель таким же образом.
    6. Используйте небольшую отвертку, чтобы ослабить провода в выключатель.
    7. Вытащите их.
    8. Используйте инструменты для зачистки проводов, чтобы удалить некоторые изоляция от провода, чтобы вы могли сделать хорошее соединение.
    9. Вставьте провода в новый выключатель в том же места, как они были в старом переключателе.
    10. Использование небольшую отвертку, чтобы затянуть соединение.
    11. Есть кто-нибудь еще включи выключатель.
    12. Тест напряжение на переключателе, чтобы убедиться в наличии питания. Если нет, включите выключатель. отступите назад и найдите недостающее соединение, затем повторите попытку. Когда у тебя есть питание переключателя, выполните последние шаги.
    13. Крепление выключатель в стене.
    14. Заменить лицевую панель переключателя.

    Чтобы гарантировать, что вы сможете заменить этот выключатель света просто и легко, а в заключение мы дадим несколько важных советов.

    • Убедитесь, что нет питания выключатель, прежде чем касаться каких-либо проводов. Поражение электрическим током может быть смертельным.
    • Убедитесь, что провода сильно провисают. за переключателем. Если люфта недостаточно, вам следует подумать о том, чтобы выключатель профессионально перенастроен. Провисание проводов облегчит следующий человек, который заменит или модифицирует переключатель.
    • Не все выключатели света подключаются одинаково. Если вы переходите с очень старого коммутатора на новый, убедитесь, что вы знаете как провода должны подключаться к новому.
    • Провода, подключенные к вашему коммутатору, могут быть любыми. количество цветов. Обратите внимание на то, как они связаны, чтобы знать, какие какие.
    • Если вы не на 100% уверены, что сможете заменить включитесь самостоятельно, наймите профессионального электрика, который сделает это за вас.

    Имея в руках приведенные выше инструкции и советы, помня, вы должны быть готовы и уметь обращаться с этим переключателем, сделанным своими руками. замена.

    Нужна помощь в подключении 3-позиционного переключателя? Как подключить 3-х позиционный переключатель

    A-B-C, это просто как 1-2-3 для 3-х позиционного переключателя света! Если у вас возникли проблемы с этими сложными электрическими переключателями, мы всегда готовы помочь.Выполните следующие действия, чтобы заменить 3-позиционный переключатель света. Мы рады вернуть свет в вашу жизнь!

    Хорошо, а что такое трехпозиционный переключатель света?

    Трехпозиционный переключатель используется для управления осветительной арматурой или розеткой, управляемой двумя переключателями. Например, предположим, что у вас есть осветительный прибор в коридоре или прихожей, который управляется переключателями в конце коридора или вверху и внизу лестницы. Любой из переключателей может включать и выключать свет.

    Примечание : Этот тип переключателя включает или выключает свет или устройство из верхнего или нижнего положения. (Это зависит от положения второго переключателя и того, какой переключатель последний раз использовался для включения или выключения света или устройства.)

    Замена трехпозиционного переключателя сложнее, чем замена однополюсного переключателя, но это все равно задача, которую может выполнить такой выдающийся мастер, как вы!

    Осторожно, ! Важно помнить, что электричество нужно соблюдать .

    • Всегда выключайте питание выключателя или розетки на электрической панели.
    • Дважды проверьте выключатель или розетку с помощью электрического тестера , чтобы убедиться, что питание отключено.
    • Не стесняйтесь звонить квалифицированному подрядчику по электрике, если вы чувствуете, что не справляетесь. .

    Кроме того, убедитесь, что у вас есть подходящие инструменты для работы. Не беспокойтесь о недорогих подвальных инструментах. Купите эти инструменты в местном домашнем центре или хозяйственном магазине:

    • Инструмент для зачистки проводов хорошего качества
    • Плоскогубцы хорошего качества
    • Хорошие отвертки
    • Бесконтактный электрический тестер хорошего качества

    Обратите внимание на все эти инструменты? Все они добротные! Помните, что инструменты хорошего качества позволяют делать качественную ручную работу.Как будто у вас есть собственный профессиональный набор инструментов!

    Примечание . Ищите инструменты, такие как отвертки, которые предназначены для электромонтажных работ — они непроводящие, чтобы снизить опасность поражения электрическим током. (Мы не хотим, чтобы вы пострадали!) Для более сложных проектов вы можете приобрести вольтметр или мультиметр.

    Прежде чем мы углубимся, вот некоторая основная информация об электричестве.

    К однополюсному выключателю будут подключены два провода: черный «горячий» провод и белый нейтральный провод.Трехпозиционный переключатель будет иметь черный провод под напряжением и две белые нейтрали .

    Выключатели и розетки подключаются последовательно, при этом электричество течет к устройствам через черный провод под напряжением и возвращается к электрической панели через белый нейтральный провод. На этом схема замыкается.

    Совет : Если вы открываете кабельную коробку и обнаруживаете в ней два набора кабелей, это означает, что вы находитесь в середине цепи. Если вы откроете коробку, а там всего два провода, это конец цепи.

    Трехпозиционный переключатель использует дополнительный провод цвета вместе с дополнительной клеммой. Это позволяет вам управлять светом или другим устройством с помощью двух разных переключателей.

    Теперь давайте заменим трехпозиционный переключатель!
    1. 1) Подключите черный провод под напряжением к «общей» клемме.

    Подсказка : вы можете определить, какой терминал является общим, потому что он обычно отличается по цвету (например, черному) от других терминалов.Остальные терминалы называются терминалами «путешественников».

    Белый нейтральный провод и другой цветной провод (например, красный) присоединяются к двум другим клеммам. Как и в случае с однополюсным переключателем, к зеленой клемме подсоединен медный заземляющий провод.

    Примечание : Если вы живете в старом доме и похоже, что электрик, который проводил его, использовал провод любого цвета, который был в грузовике в тот день, , вам нужно будет выяснить, какой провод является горячим проводом .

    1. 2) Выключите питание переключателем на электрической панели.
    1. 3) Отвинтите провода от переключателя и, в качестве дополнительной меры безопасности, закройте их все гайками для проводов .
    1. 4) Снова включите питание на выключателе и с помощью электрического тестера найдите горячий провод.

    Pro Tip : Вы можете пометить его или наклеить кусок ленты, чтобы знать, какой это провод.

    Бонусный совет! Другой способ определить, какой провод — это отключить оба трехпозиционных переключателя.Для этого вам понадобится мультиметр.

    С помощью электрического тестера определите, какой провод является горячим на одном из переключателей. (Это означает, что два других провода — это путешественники.) Скрутите их вместе и закройте проволочной гайкой.

    Вы ищете непрерывность, которая указывает на полную цепь. Подойдите к другому электрическому блоку, установите мультиметр на непрерывность и, используя щупы или зажимы типа «крокодил», прикрепите их к проводам, пока не услышите сигнал от измерителя. Это указывает на замкнутую цепь и означает, что эти два провода являются путевыми.

    В процессе исключения оставшаяся проволока является горячей. Теперь, когда вы знаете, какой провод какой, вы можете прикрепить новый переключатель или переключатели к проводам.

    Осторожно, ! Убедитесь, что на выключателе отключено питание. Черный провод под напряжением подключается к «общему» выводу, обычно имеющему цвет , черный . Две другие клеммы — латунь . Неважно, какой путешественник к какому терминалу подключится.Как всегда, рекомендуется сначала подсоединить заземляющий провод.

    Примечание : В отличие от однополюсного переключателя, трехпозиционные переключатели не имеют верхнего или нижнего положения или положения «Вкл. / Выкл.», Поэтому ориентация переключателя в коробке не имеет значения.

    1. 5) Вкрутите переключатели в коробку.
    1. 6) Установите крышку.
    1. 7) Снова включите питание на выключателе.

    Если тестирование коммутаторов идет по плану, значит, вы готовы к работе! Молодец, ты про DIY-er!

    Если по какой-либо причине выполнение этих шагов не сработало должным образом, не волнуйтесь! Позвоните в GEM, и мы будем рады помочь вам вернуться в нужное русло.

    Как заменить выключатель света

    Experts In Your Home знает, что есть определенные домашние работы, которые могут наполнить вас гордостью и достижениями.

    Замена выключателя света — одна из таких работ, и она является предметом данной статьи, последней из серии статей о базовом ремонте электрооборудования своими руками, которые теперь публикуются в блоге нашей компании.

    Замена однополюсного выключателя света — или , который управляет светом из одного места — может звучать как работа для лицензированного местного электрика, и это должно быть, если вы каким-либо образом не уверены в своей способности переносить его из.

    Но поверьте нам, когда мы говорим, что представляем эту тему (и другие подобные темы), потому что мы считаем, что если вы внимательно прочитаете наши инструкции, не торопитесь и попутно проверяете свою работу, вы сможете справиться с этим электрическим ремонтом, тем самым сэкономив вы деньги на счета за ремонт и, возможно, в то же время заставляете ваши кнопки лопнуть от гордости.

    Для этого электрического ремонта вам понадобится:

    • Изолента
    • Плоскогубцы
    • Отвертки (крестообразные и удлиненные)
    • Переключатель
    • Тестер напряжения
    • Инструмент для зачистки проводов

    Чтобы начать этот электрический ремонт, выключите питание переключателем .Затем выключите питание переключателем на блоке предохранителей . Снимите настенную пластину с помощью отвертки, но сделайте дополнительный шаг, убедившись, что питание отключено, с помощью тестера напряжения. (Да, мы очень серьезно относимся к безопасности в Experts In Your Home).

    Теперь вы готовы к:

    • Выверните винты, которыми коммутатор крепится к настенной коробке, и извлеките коммутатор. (Если вы живете в более старом доме, не удивляйтесь, если коробка будет пыльной или даже заполненной паутиной. Перед тем, как продолжить, обязательно пропылесосьте коробку).Ищите ослабленные или оборванные провода, которые объяснили бы, почему переключатель не работает. Удалите все провода и обрежьте оголенную медь. Если провода скручены в задней части коробки, обрежьте провода как можно сильнее.
    • Удалите изоляцию с трех проводов — черного, белого и медного — до тех пор, пока не станет виден примерно 1 дюйм меди. Согните концы проволоки в виде небольшого крючка, чтобы они напоминали верхушку леденца. Верхняя часть крючков должна плотно прилегать к клеммному винту.
    • Подсоедините провода к новому коммутатору, выполнив серию шагов: Отвинтите клеммные винты нового переключателя. Подсоедините черный провод к латунному винту клеммы, белый провод к другому латунному винту клеммы и медный провод заземления к зеленому винту заземления, обернув провода по часовой стрелке поверх винтов. Плотно сожмите концы проволоки вокруг каждого винта плоскогубцами. Затяните винтовые клеммы.
    • Оберните провода и клеммы изолентой на всякий случай (это всегда хорошее место).
    • Осторожно вставьте выключатель в настенную коробку, осторожно сгибая при этом провода. Установите монтажные винты, чтобы зафиксировать коммутатор в настенной коробке.
    • Установите настенную пластину и включите питание перед проверкой коммутатора.
    • С энтузиазмом произнесите: «Там будет свет».

    Вы можете пропустить последний шаг, если действительно хотите, но мы знаем, что нет ничего лучше, чем поделиться своим чувством гордости и достижений с окружающими.Просто помните, что если у вас возникнут вопросы или проблемы при ремонте электрооборудования или вам понадобится электрик в районе Чико, специалисты «У вас дома» помогут вам (простите за каламбур) увидеть свет.

    Статьи по теме:

    Ремонт электрооборудования своими руками: как безопасно заменить лампочку

    Ремонт электрооборудования своими руками: как отремонтировать вилку удлинителя

    Чтобы получить список электрических работ, которые небезопасны для самостоятельной работы, загрузите БЕСПЛАТНОЕ руководство ниже:

    Как поменять выключатель света и крышку | однокнопочный выключатель

    Как заменить старый выключатель света и крышку на новый. Есть старый на вид выключатель света? Без проблем. На самом деле заменить их на удивление легко!

    В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и подходящую крышку пластины.

    Этот кнопочный переключатель в стиле ретро стал чем-то, что доставляет мне радость каждый день.

    Я всегда втайне рад, когда использую эту кнопку. Так что этот быстрый и легкий проект того стоит!

    Зачем менять выключатель света?

    Выключатель света — это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день.Если у вас старомодный выключатель света, иногда его не только сложно использовать, но и становится бельмом на глазу, которое вы будете видеть несколько раз в день.

    На этой фотографии ниже показан выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена. Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

    выключатель света «до»

    Так почему бы не модернизировать выключатели света дома чем-то, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

    Видеоурок по замене старого переключателя света и крышки на новый

    Я быстро снял 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

    Также не забудьте заглянуть на мой канал на Youtube , чтобы узнать больше об уроках DIY
