Как заменить проводку в панельном доме — пошаговая инструкция

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

• Принцип электромонтажа в панельном доме
• Причины для замены проводки
• Возможные способы прокладки провода
• Пошаговая инструкция по замене электропроводки

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

• износ алюминиевых проводов;
• старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
• в старых домах не предусмотрено заземление;
• в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной алюминиевой электропроводки очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить, можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

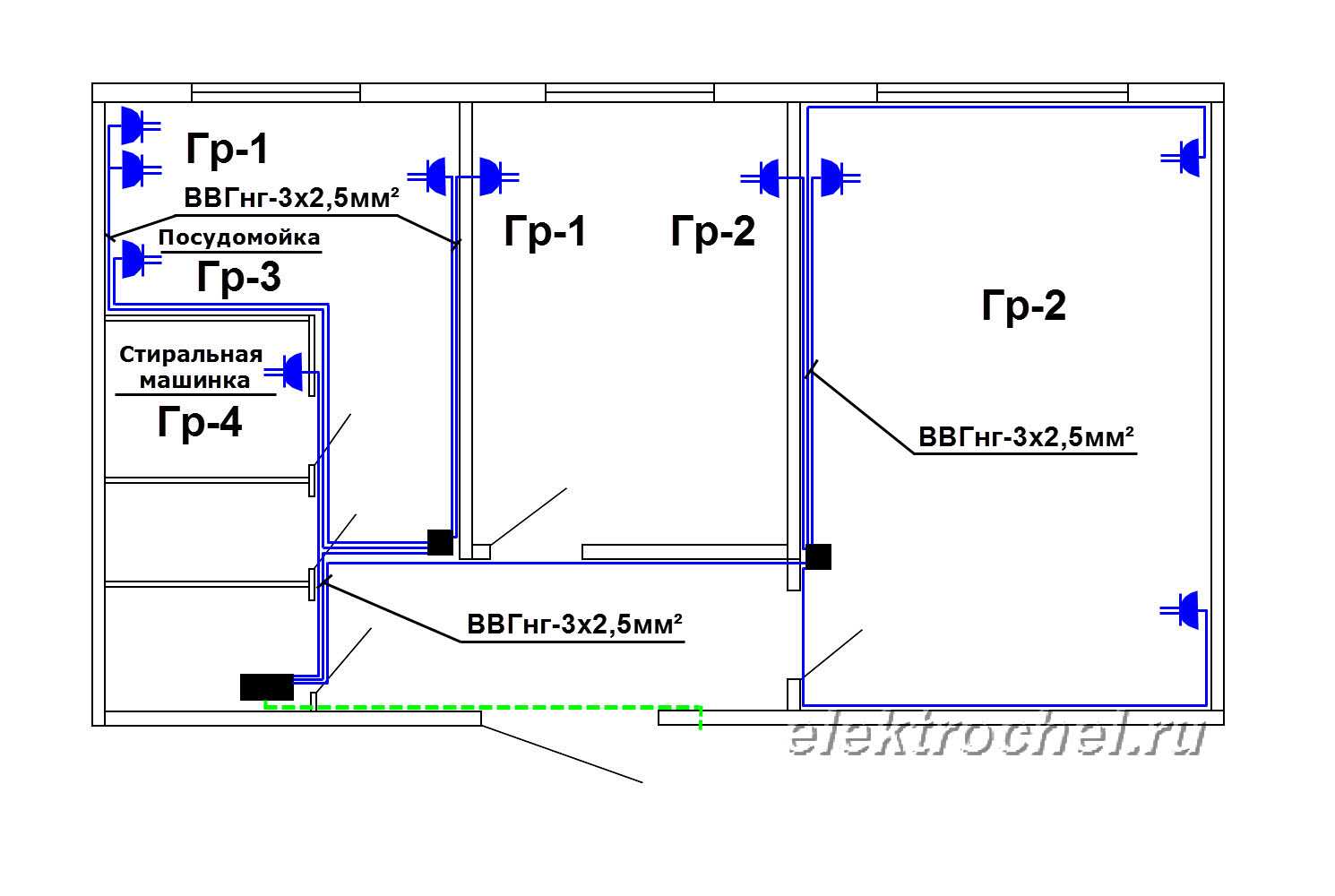

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО. Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем.

На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной.

Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены. Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.

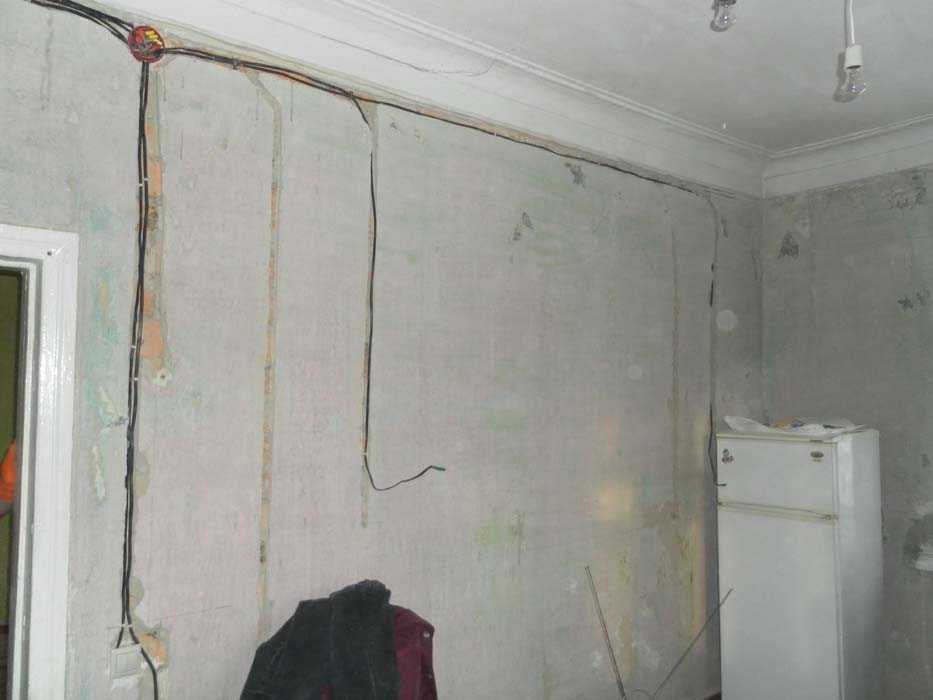

3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

• Как составить смету на электромонтажные работы
• Как сделать заземление в квартире
• Как сэкономить на замене электропроводки
• Как пользоваться мультиметром

Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа.

Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• нож
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв. м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрики часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
• расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2. Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, подумайте также о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

1. Просто так провода из стены не выдернуть — они вообще степлеры;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если вы не против залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть несложно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья. 9 *

Телефон *

Тип проекта 90 073 * Тип проекта*КоммерческийЖилойПромышленный

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA

Часы работы

Пн-Пт: 8:30 – 17:00
Суббота: ЗАКРЫТО
Воскресенье: ЗАКРЫТО

Электрические панели | Как они работают, техническое обслуживание и многое другое

Что такое электрический щит?

Электрическая панель (также известная как панель выключателя) представляет собой металлический ящик с дверью, обычно встроенный в стену в отдаленном углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать рубильники. Они также автоматически отключаются, когда через них проходит слишком большой электрический ток — для этого они и нужны.

Внутри электрического щита вы найдете главный выключатель, который управляет питанием всего дома. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, указывающую на контролируемую им часть дома.

В некоторых старых домах нет выключателей; вместо этого у них есть предохранители. Если у вас есть блок предохранителей, вы не увидите переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам придется платить более высокую ставку. Ниже мы обратимся к предохранителям и страхованию дома.

Электроэнергия в ваш дом поступает через внешний электросчетчик, который направляет питание на ваш электрический щит. Вы можете отключить эту основную подачу электроэнергии с помощью главного выключателя на электрощите. Ваш главный выключатель также сообщает вам силу тока вашей электросети (сила тока — это сила электрического тока).

Домашнее электроснабжение в Канаде варьируется от 60 до 400 ампер. Большинство электрических правил требуют обслуживания не менее 100 ампер.

Страховые компании часто интересуются силой тока в вашем доме. Если меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет платить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно их встраивают в стену.

В электрических панелях есть двери (или, по крайней мере, они должны быть). За дверью вы найдете множество проводов и выключателей — эти выключатели — ваши выключатели.

Электрические панели обычно находятся в отдаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — все это обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

В квартирах чаще всего панель можно найти прямо внутри квартиры возле входа или в спальне, за дверью.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми единицами. Дополнительную информацию о подпанелях см. в разделе общих вопросов.

Как работает электрический щит?

Автоматические выключатели срабатывают (т. е. отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработал и не отключил питание, перегруженные цепи могут вызвать пожар или кого-то убить электрическим током.

Каждый выключатель управляет одной цепью; каждая цепь обычно соответствует комнате или участку дома. Энергоемкие устройства, такие как электрические плиты или кондиционеры, могут иметь собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если к одной цепи подключено слишком много устройств.

Существуют автоматические выключатели разных размеров в зависимости от того, сколько электроэнергии им нужно выдерживать. Как и электрическая служба дома, отдельные выключатели делятся по силе тока, которую они могут выдержать. Прерыватели варьируются от 15 до 200 ампер; однако большинство из них рассчитаны на 15, 20 или 30 ампер.

Выключатели также имеют номинальное напряжение; одиночный автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизоров и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, которые потребляют много энергии, таких как плита или электрическая сушилка. У больших, энергоемких приборов, таких как плиты или холодильники, должен быть свой собственный выключатель.

При срабатывании выключателя все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; нужно менять весь предохранитель, если он перегорел.

Сколько стоит замена или модернизация электрощита?

Стоимость модернизации электрощита вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Однако это для 100-амперного обслуживания. Чаще всего у домовладельцев уже есть 100-амперная сеть, и им необходимо обновить ее до 200. Стоимость этого составляет примерно от 3500 до 5000 долларов.

Единственный способ быть уверенным в стоимости – это обратиться к электрику (или еще лучше: к трем разным электрикам), который предоставит вам подробные расценки.

Есть две причины, по которым вы хотели бы обновить свой электрический щит: ваша служба не обеспечивает достаточного количества электроэнергии для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или ток в сети ниже 100 ампер, вам следует обновить его. Даже если у вас уже есть 100-амперная сеть, вам может потребоваться перейти на 200- или 400-амперную сеть, так как многие дома работают на 100-амперной сети.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить ваше использование услуг и сказать вам, нужна ли вам модернизация или нет.

Электротехнические правила Требования к распределительной панели

Строительные нормы регулируют электрические панели. По соображениям безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила Канады различаются в каждой провинции и муниципалитете, но в целом они предписывают:

• Высота, на которой должен находиться блок выключателя.
• Расположение коробки выключателя внутри дома. Например, они не могут находиться в ванной.
• Доступность коробки выключателя. Например, коробка не может находиться за книжной полкой, и всегда должно быть свободное пространство, чтобы открыть панельную дверцу.
• Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части их дома они контролируют.

Существует множество других технических требований к электротехническим нормам для коробок выключателей. Но, если вы не электрик, вам не о чем беспокоиться; работа с коробками выключателей и электропроводкой всегда должна выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает, если цепь перегрузится.

Например, вы используете фен, а телевизор и настольный компьютер работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к слишком большой потребляемой мощности, и выключатель сработает.

Если вы отключили выключатель, вот что вам следует сделать:

1. Отключите питание элементов, вызвавших срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
2. Подойдите к электрической панели и откройте ее.
3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между положениями «включено» и «выключено», в то время как все остальные все еще включены. Нечетным является ваш сработавший выключатель.
4. Полностью переведите переключатель в выключенное положение, а затем снова во включенное.

Теперь вы снова сможете пользоваться своими электрическими устройствами.

Только помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, может возникнуть другая проблема.

Недостаточная мощность

Если у вас есть выключатель, который часто срабатывает (или несколько автоматических выключателей), проблема может заключаться в мощности.

Если проблему вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи. Если это тот случай, когда у вас недостаточно цепей (например, все розетки на вашей кухне подключены к одной цепи), вам может понадобиться электрик, чтобы перемонтировать выключатели или добавить дополнительные цепи.

В некоторых случаях электрик может добавить подпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако может случиться так, что вы просто достигли лимита электроэнергии в вашем доме. Если у вас часто срабатывают выключатели или вы обнаружите, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю вашу электрическую систему до 200- или даже 400-амперного обслуживания — большая и потенциально дорогая работа. (но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с пропускной способностью, не запуская одновременно слишком много устройств (особенно энергоемких устройств, таких как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральных и сушильных машин).

Коррозия

Коррозия электрических панелей или проводки

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой. — влага в воздухе может вызвать ржавчину Просто отшлифуйте панель, загрунтуйте и снова покрасьте.0003

Однако коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что в вашу электрическую систему просачивается влага, возможно, из наружного счетчика. Если вы видите проржавевшие провода или выключатели, вызовите электрика.

Короткое замыкание

Ситуация немного серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрального или другого горячего провода, это вызывает короткое замыкание. Это может произойти, когда мыши или другие животные повредят проводку или когда вы подключите устройство с поврежденной схемой. Найти причину короткого замыкания бывает непросто.

Короткое замыкание должно немедленно привести в действие автоматический выключатель. Если вы сбросите сработавший выключатель, и он мгновенно сработает снова, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите выключатель, управляющий питанием этой розетки. Проверьте шнур питания на наличие оплавленных участков или других повреждений. Посмотрите на саму розетку и проверьте, нет ли запаха гари или темного обесцвечивания. Все это признаки неисправной схемы. Если вы отключите устройство, а автоматический выключатель сработает должным образом, это устройство, скорее всего, вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, вызывающее короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета. «Заземление» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто происходят, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в наполненную раковину. Это вызовет замыкание на землю и срабатывание выключателя.

Как это часто бывает в ванных комнатах, в вашей розетке может быть прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем автоматический выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке.
