Как выбрать провод. Какое сечение кабеля подобрать — Golden Cable
Чтобы понять, какой провод выбрать для конкретных целей, необходимо узнать множество нюансов. В первую очередь, стоит выяснить, а провод ли нужен? Еще со времен СССР существует разница, в том числе и в цене, касающаяся провода и кабеля, о существовании которой многие даже не догадываются. Однако четкой классификации на этот счет все-таки нет. На разных ресурсах, во всевозможных справочниках можно отыскать информацию по конкретным маркам, но не об изделии в целом. Решая вопрос, как и какой кабель правильно выбрать, стоит смотреть на параметры и технические характеристики.
Особенности выбора
Чтобы выбрать наиболее подходящий тип товара, необходимо отталкиваться от критериев:
- сфера применения;
- марка кабеля;
- сечение;
- материал изделия;
- гибкость шнура.
В интернет-магазине вы сможете выбрать наиболее оптимальный вариант продукции по самым разумным ценам. Если вы сомневаетесь, какой именно кабель нужен, то наши специалисты смогут помочь сделать правильный выбор, учитывая назначение, условия применения, бюджет.
Расчет сечения
Существует большое множество различных справочных таблиц, что указывают, какое сечение жилы необходимо для конкретной нагрузки на электросеть, но большинство электриков используют простую формулу расчета: сечение медного шнура в 1 кв. мм. способно пропустить сквозь себя 10 Ампер или 2,2 киловатт (мощность равная 10А х 220В). Таким образом, можно посчитать, что нагрузка, допустим, в 8 кВт – это 36А. То есть для аналогичного объема тока достаточно изделия с размером в 4 кв. мм. Однако эта формула подходит в том случае, если сечение не выше 6 кв. мм. Для больших значений стоит пользоваться специальным таблицами из справочной литературы.
Следует заметить, что при одинаковой нагрузке размер шнура из алюминия будет примерно на 30-40 % больше медного.
При подсчете круглой жилы следует использовать следующую формулу: S = π × r2 (π – 3,14; r – радиус). Когда в жиле несколько проволок, то размер приравнивается к сумме сечений этих проволочек. Радиус нужно замерять штангенциркулем или микрометром.
Материал изделия
Большинство продавцов всегда будут утверждать, что медь лучше, чем алюминий. Однако мы решили поделиться с нашими клиентами правдивой информацией, и сравнить эти два материала.
Итак, решая вопрос о том, какой вариант товара лучше выбрать, многие обращают внимание на его долговечность. В среднем, и медный, и алюминиевый кабель в одном слое изоляции прослужит 15 лет, в двойной изоляции – 30 лет.
Прочность у меди несколько выше, и это правда: медь способно выдержать больше 80 перегибов, а алюминий 12. Но, если кабель покупается, к примеру, для проводки в квартиру или дом, когда планируется его закладка в стену, этот параметр вообще не важен. Если же речь идет о каком-то наружном применении, то действительно лучше выбрать медный провод.
Многие приводят в защиту меди аргумент о быстром окислении алюминия. Алюминий окисляется быстро, это ухудшает контакт. Но глубже верхнего слоя окисление не идет, потому провод сохраняет возможности на длительный срок не хуже меди. Также можно применять герметизирующую пасту (снять окисленный слой и намазать средством), и это эффективнее меди.
И последний нюанс – это стоимость. Провод из алюминия в 3 раза дешевле, чем из меди. Именно по этой причине, когда вы принимаете решение о том, как правильно выбрать провод, отталкивайтесь от условий его эксплуатации и ваших финансовых возможностей.
Иногда по определенным причинам приходится соединять медные и алюминиевые провода. В этом случае обязательно используйте клеммник, чтобы они не соприкасались между собой, дабы в будущем не произошло замыкание.
Гибкость кабеля
Обычно, гибкий кабель является многожильным, а жесткий – одножильным. По гибкости провода бывают 7 классов: 1 класс – моножила, 7 класс – наиболее гибкий вариант.
Когда решаете, какой тип шнура лучше выбрать, учитывайте, что с увеличением класса гибкости изделия растет и цена. Жесткий кабель нужен для проводки в здании, кладки в землю, а гибкий – для подключения разных приборов и агрегатов (и осветительные).
Маркировка проводов

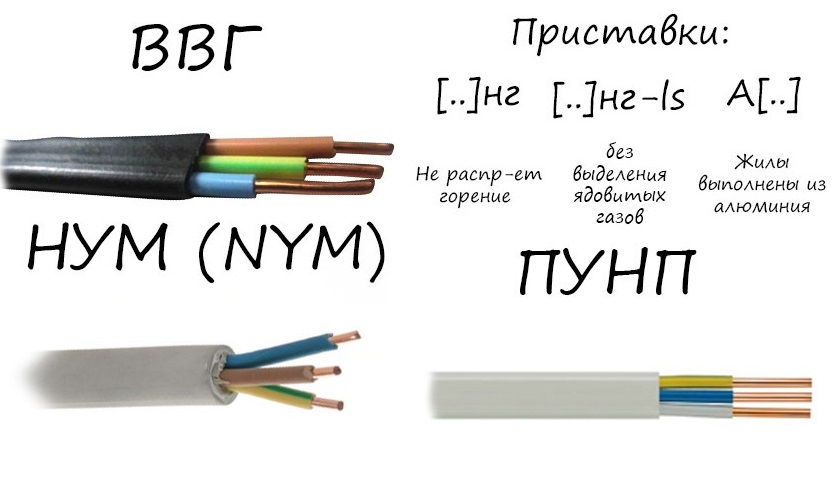

Следует выделить такие марки:
- Кабель NYM – имеет дополнительный шар мело-резинового изоляционного материала, который не позволяет образовываться трещинам при использовании в неблагоприятных условиях. Применяется в промышленности, скрытом и открытом стационарном монтаже.
- ПВС – гибкий провод из меди с круглым сечением и перекрученными жилами. Используется при подсоединении бытового оборудования и приборов.
- ВВГ – силовой вариант кабелей, используется в сухих или влажных производственных комнатах и цехах, на кабельных эстакадах и блоках.
- ВВГнг – силовой кабель, который отличается от предыдущего варианта тем, что его изоляция содержит негорючие компоненты. Это позволяет применять его на объектах для увеличения электробезопасности, а также на открытом воздухе.
Особенности выбора шнура для электропроводки
Для проводки сети в квартире или доме надо выбирать непосредственно электрокабель, у которого трехжильный проводник. Проводка в квартире, доме обязательно должна предусматривать заземление. Если оно отсутствует, но планируется замена электропроводки в квартире, то все равно выбирайте трехжильный проводник и заизолируйте его.
Для проводки в квартире, доме стоит выбирать медные кабеля, ведь алюминиевый вариант запрещен по правилам безопасности в таких случаях.
Чтобы выбрать провод для проводки в квартире, следует тоже учитывать сечение. Расчеты приблизительно такие же, как и выше. Как правило, для освещения выбирают провода 1,5 кв. мм, а для розеток 2,5 кв. мм, для остальных электроприборов – от 4 кв. мм.
Для домашней проводки в квартире стоит выбрать марку провода ВВГ, ВВГнг или NYM, а в банях и саунах – термостойкие провода типа РКГМ, на улице – СИП.
В нашем интернет-магазине вы можете правильно выбрать и купить любой вариант провода для ваших целей. Если вы не знаете, как правильно выбрать кабель, то наши специалисты вам в этом помогут. Цены на изделия вполне доступные, есть быстрая доставка в Киев, Харьков и другие города Украины.
Как подобрать кабель для проводки в квартире
Выбираем кабель для проводки
Какой кабель выбрать для проводки в квартире?
Именно такой вопрос возникает у многих наших сограждан, когда они решают заменить старую или монтируют новую электрическую сеть в доме или квартире. Вопрос это достаточно серьезный и не имеет однозначного ответа.
Все зависит от параметров вашей электрической сети и способа монтажа. И если вы хотите разобраться в этом вопросе, наша инструкция именно для вас.
Содержание
- Предварительные параметры нашей электрической сети
- Способ монтажа проводки
- Выбор количества жил провода
- Влияние условий в помещении на выбор кабеля
- Основные параметры для выбора электрической проводки
- Расчет количества электроприемников
- Расчет номинального тока проводки
- Объединение электроприемников в группы
- Выбор сечения провода
- Вывод
Предварительные параметры нашей электрической сети
Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.
Способ монтажа проводки
На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.
Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.
Выбор способа монтажа проводки
- Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
- Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
- Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
- Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
- Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.
Выбор количества жил провода
Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.
Выбор количества жил провода
Итак:
- Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
- Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.
Обратите внимание! Согласно п.1.3.10 ПУЭ, нулевые и защитные проводники для трехфазной сети не принимаются в расчет при расчете сечения провода. То есть, если вы используете четырехжильный провод, у которого одна жила нулевая, то выбор сечения вы производите, как для трехжильного провода.
Влияние условий в помещении на выбор кабеля
Немаловажным фактором для ответа на вопрос : какой провод выбрать для проводки в квартире, являются и условия в помещении. Температура, влажность и запыленность также играют в этом немалую роль. И если фактор запыленности для квартир не играет особой роли, то обратить внимание на остальные стоит.
Итак:
- Согласно п.1.1.6 и 1.1.7 ПУЭ, влажным называется помещение, в котором относительная влажность воздуха превышает 60%. Это свойственно ванным комнатам и некоторым санузлам. Сырыми помещениями называются те, в которых относительная влажность воздуха превышает 75%. Это свойственно опять-таки некоторым ванным комнатам и банным помещениям.
- Если у вас есть банные помещения или подсобные помещения, в которых длительно может быть температура выше 35⁰С, то это следует учесть, выбирая какой нужен провод. Для этих целей в ПУЭ предусмотрена табл.1.3.3, в которой приведены поправочные коэффициенты для помещений с разной средней температурой.
Таблица поправочных коэффициентов для помещений с различной температурой
Основные параметры для выбора электрической проводки
Основным параметром, который позволяет определить, какой провод использовать для проводки в квартире, является сечение его жил (см. Выполняем расчет сечения провода по мощности). Для определения данного параметра в ПУЭ имеются табл.1.3.4 для медных проводов и 1.3.5 для алюминиевых проводов.
Но, дабы использовать эти таблицы, нам необходимо знать номинальный ток, который будет протекать в проводниках. Для этого необходимо его рассчитать.
Расчет количества электроприемников
К электроприемникам относится все то, что в вашей квартире потребляет электрическую энергию. Это сеть освещения, розетки и мощное электрооборудование, подключаемое непосредственно через автоматический выключатель в распределительном щитке.
Для определения номинального тока электропроводки нам сначала необходимо знать, что от нее будет питаться.
- Согласно п.12.27 ВСН 59 – 88, в квартире должна быть предусмотрена одна розетка на 6А на каждые 6м2 помещения. Для коридоров эта норма уменьшается до 1 розетки на каждые 10м2 помещения. Кроме того, для кухни площадью до 8м2 предусмотрено 3 розетки на 6А, а если площадь кухни больше, то 4 розетки. Также должна быть предусмотрена 1 розетка на 10 или 16А и одна розетка на 25А для подключения электрической плиты (см. Как установить розетку для электроплиты своими руками). Если электроплита не предусмотрена, то и розетку можно не устанавливать.
Вариант размещения электроприемников в квартире
- Именно исходя из этих норм, производился расчет количества розеток в квартирах старого образца. Но времена меняются и потребность в электроэнергии становится выше. Поэтому, если вы планируете полностью изменить свою электрическую сеть, советуем пересмотреть эти параметры.
- Не будем вам указывать точное количество розеток для каждой комнаты, оно зависит от дизайна, количеств видео, аудио и другой бытовой аппаратуры и, конечно, ваших пожеланий. Поэтому произведите планировку самостоятельно, не выходя за рамки здравого смысла.
- Что касается освещения, то здесь вам так же предоставляется полная свобода мысли.
- А вот относительно крупных электроприборов, то здесь есть определенные ограничения. Согласно п.13.15 ВСН 59 – 88, мощность отопительных приборов, устанавливаемых в квартирах, не должна превышать 2 кВт. Если же у вас установлены отопительные приборы от 1,5 до 2 кВт, то советуем их запитывать отдельным автоматом из распределительного щитка.
Расчет номинального тока проводки
Теперь, чтобы определить, какой провод нужен для проводки в квартире, нам следует рассчитать номинальный ток каждого отдельного электроприемника. И если с сетью освещения все более-менее понятно, — рассчитываем суммарный ток ламп, запитываемых от каждого выключателя, то с розетками могут возникнуть вопросы.
- В розетку может быть подключено любое оборудования. Но каждую из них вы планировали для определенной цели. Поэтому исходим из того, что к ней будет подключен прибор с самой большой мощностью из планируемых.
Таблица номинальных мощностей различных электроприборов
Обратите внимание! Данный расчет поможет нам не только определить кабель для электропроводки в квартире, но и может быть использован при определении номинальных параметров розеток и выключателей. Ведь о номинальных токах этих коммутационных устройств частенько забывают при покупке, что приводит к их быстрому выходу из строя, а то и пожару.
Объединение электроприемников в группы
Определяющим при выборе числа групп, от которых будет запитана наша квартира, является п. 6.2.2 ПУЭ, который не допускает применения автоматических выключателей с номиналом более 25А. Исходя из этого, и производим наше разделение на группы.
- Разделение на группы можно производить по разным признакам или, исходя только из номинальных токов. Но, дабы избежать путаницы в дальнейшем, обычно объединяют освещение в одну – две группы, розетки при этом запитывают от своих групп.
Обратите внимание! Пункт 6.2.3 ПУЭ запрещает объединять в одну группу более 20 ламп или розеток. При этом многоламповые люстры считаются одним присоединением.
- Также часто используют разделение на группы по комнатам. Где от каждого автомата питается одна или две комнаты. Здесь все зависит от ваших пожеланий и суммарных цифр.
- Если вы собираетесь монтировать проводку своими руками, то вы должны помнить, что каждая группа может быть запитана от автоматических выключателей на 16 или 25А. Меньшие номиналы использовать не целесообразно, а большие запрещено.
Выбор сечения провода
На последнем этапе мы можем приступить непосредственно к выбору. Как мы уже отмечали выше, делается это по таблицам 1.3.3 и 1.3.4 ПУЭ, которые приведены на фото в нашей статье ниже.
Таблица выбора сечения алюминиевого провода
Итак:
- Чтобы выбрать, какой провод для проводки в квартире будет оптимальным, найдите суммарные значения номинальных токов, приблизительно равные вашим значениям. При этом следует учитывать количество жил провода. Выберете значение ближайшее большее к вашему и посмотрите, какой провод вам подойдет.
- Если вы собрались использовать медный провод, то обычно его сечение не выше 2,5 мм2. Для алюминиевых проводов это значение может быть до 4 мм2.
- Нельзя забывать и о том, что табл.7.1.1 ПУЭ предусматривает и минимально допустимые значения провода. Так для питания отдельных групп сечение медного провода должно быть не меньше 1 мм2, для алюминиевого не меньше 2,5 мм2.
- Есть еще один параметр, который мы не оговорили ранее из-за того, что не знали количества групп. Теперь, зная, сколько проводов у нас будут пролегать в одной трубе или коробе, нам необходимо это учесть. Для этого п.1.3.10 ПУЭ содержит поправочные коэффициенты. Поэтому, если у вас пролегает более пяти проводов пучком, то значения тока в табл.1.3.3 и 1.3.4 будет меньше 0.68, если более 7 проводов, то на 0,63, если же их больше 10, то значение будет меньше на 0,6.
Таблица выбора сечения медного провода
- А вот на вопрос: какой провод лучше для проводки в квартире, ответ достаточно однозначный – медный. Он не так сильно подвержен коррозии, при температурных перегревах он не так сильно теряет свои свойства и имеет более высокую электропроводность.
Вывод
Теперь вы знаете все аспекты выбора провода для квартиры или дома. Поэтому должны без труда рассчитать и выбрать проводку.
Ну а ее монтаж — дело не хитрое, и статьи на нашем сайте должны помочь вам справиться с самыми сложными вопросами подключения и прокладки провода.
