Для безопасного проживания частный дом обязательно требует организации заземления. Заземление частного дома представляет собой монтаж в земле заземляющего электрода, который отводит на себя электрический ток в случае повреждения изоляции проводки или неисправности электроприборов. Также заземление требуется для большинства типов современного бытового оборудования и электрических проборов, расположенных в газовой котельной дома. Принцип работы заземления базируется на законах физики, в соответствии с которыми электрический ток стремится в сторону наименьшего сопротивления. В случае повреждения электрики или электроприборов в доме заземление «отведет» ток на себя. В сочетании с УЗО (устройством защитного отключения) эта схема работает следующим образом: при повреждении электрической цепи УЗО отключает подачу электричества, а заземление «отводит» на себя тот ток, который остается на корпусе отключенного электроприбора. Грамотная организация совместного использования УЗО и заземления позволяет полностью обезопасить жильцов дома от поражения током.
ВАЖНО: Если в Вашем доме предполагается установка крупной бытовой техники – стиральной машины, бойлера или любого другого электроприбора класса «1», установка заземления является обязательной, так как при нарушении изоляции или повреждении таких электроприборов даже при использовании УЗО на корпус техники происходит утечки тока, опасного для жизни.

Установка заземления происходит таким образом:

  • Недалеко от дома на небольшом участке земли в землю вбиваются покрытые медью стержни, соединенным между собой резьбовыми соединениями и латунными муфтами. Места соединений обрабатываются особой токопроводящей пастой. В собранном виде эта конструкция представляем собой единый вертикальный электрод, закопанный в землю.
  • От закопанного в землю электрода через специальный зажим выводится проводник. Место вывода защищается от воздействия внешней среды долговечной гидроизоляционной лентой.
  • С помощью проводника заземление соединяется с главной заземляющей шиной (ГЗЩ), расположенной в электрическом распределительном щите дома.

Для удобства диагностики верхний край электрода заземления может быть закрыт инспекционным колодцем. В соответствии с актуальным ГОСТом 50571.5.54-2013 (пункт D.3) заземляющие электроды, предназначенные для установки в грунт, могут быть изготовлены исключительно из:

  • стали горячего цинкования
  • стали в медной оболочке или с медным покрытием
  • нержавеющей стали
  • голой меди.

В соответствии с нормативами пункта 1.7.103 седьмого издания ПУЭ (Правил Устройства Электроустановок) для грунтов типа суглинка, глины или чернозема значение сопротивления заземления не должно превышать 30 Ом. Для грунтов с более высоким удельным сопротивлением (влажного песка, каменистого или гранитного грунта, известняка) это нормативное значение существенно возрастает (вплоть до 300 Ом). Таким образом, значение сопротивления заземления может отличаться в зависимости от состава и влажности почвы, в которую установлено заземление. Поэтому после установки заземляющего электрода производятся замеры сопротивления заземления и грунта, позволяющие убедиться в том, что установленного оборудования достаточно для безопасной эксплуатации электрики в доме.
(с) https://amikta.ru/elektrika/zazemlenie/

советы по проектированию и монтажу

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Содержание статьи:

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Схема монтажа контура заземленияСхема монтажа контура заземления

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Открытый участок земли у домаОткрытый участок земли у дома

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

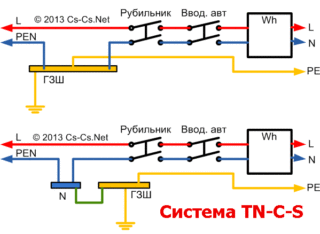

Схема системы заземления TN-C-S
Схема системы заземления TN-C-S

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Схема электрощита с заземлениемСхема электрощита с заземлением

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

Схема системы ТТСхема системы ТТ

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную !

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Проводники заземления на шинеПроводники заземления на шине

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунтаУдельное сопротивление грунта

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

  • три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
  • три 3-метровых уголка 40*40 мм.

Также понадобится , режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

  1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
  2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
  3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
  4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
  5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.
  6. Свариваем три уголка 40*40 в форме треугольника.
  7. Привариваем треугольник к уголкам, забитым в землю.

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

Схема установки заземлителяСхема установки заземлителя

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Галерея изображений

Фото из

Фабричные изделия имеют преимущества перед изготовленными своими руками: поставляются комплектно, не требуют сварки, позволяют получить нужное сопротивление при минимуме земляных работ

Чтобы забить длинные 3-метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно производить удары электроинструментом или кувалдой

Чтобы максимально сохранить проводимость металлического уголка, элементы конструкции не нужно покрывать защитной антикоррозийной краской или другим похожим составом

Кроме стального уголка 50*50 см можно использовать 6-миллиметровый оцинкованный прут, 10-миллиметровый прут из черного металла или прямоугольный прокат 48 мм²

Лучший вариант заземляющей шины – пластина из электротехнической бронзы с отверстиями для присоединения заземляющих проводников. Она монтируется на стенку электроящика

Заземляющую конструкцию рекомендуется зарывать в грунт как можно ближе к фундаменту дома – примерно на расстоянии в 1 м

Чтобы самодельные металлические элементы легче забивались в грунт, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены остроконечной головкой

Чтобы соединения не окислились и не повысили сопротивление заземлителя, вместо винтов используют сварку, которая гарантирует прочный и длинный шов

Комплектация заводского заземлителя

Стремянка или специально сколоченная подставка

Металлический уголок из оцинкованной стали

Металлопрокат для изготовления заземлителя

Шина заземления в электрощите

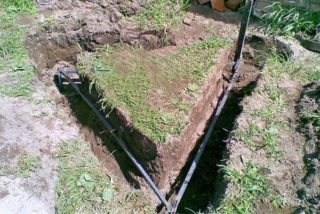

Контур заземления около дома

Монтаж заземлителя в грунт

Сварка деталей из черного металла

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

Штырьевой заземлитель заводского типаШтырьевой заземлитель заводского типа

Схема монтажа штыревого заземлителя и его устройство. Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода

Схема устройства штырьевой системы заземленияСхема устройства штырьевой системы заземления

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по монтажуПошаговая инструкция по монтажу

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

  • для 3-фазной сети 380 В – сопротивление не более 2 Ом;
  • для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

У вас остались вопросы по собственноручному обустройству контура заземления? Задавайте их ниже под статьей – наши эксперты и компетентные посетители сайта постараются вам помочь.

Если вы заметили неточности или ошибки в приведенном выше материале, или хотите дополнить статью полезными сведениям – пишите нам, пожалуйста, в блоке комментариев.

устройство контура, схема монтажа, материалы и порядок работ

Содержание статьи:

При обустройстве домашней электросети УЗО и автоматические выключатели не могут в должной мере обеспечить защиту системы и жильцов. Оптимальный вариант предотвращения аварийной ситуации – заземление в частном доме. Данная линия организуется по нескольким схемам, четко регламентированным нормативами.

Что дает заземление

Заземление в частном доме своими руками

Частицы электрического тока (электроны) направляются к положительным зарядам или контакту заземленных устройств при их наличии. Если не заземлить электрическую сеть, электроны начинают накапливаться в кабелях, повреждая чувствительные части электроприборов. При касании контура питания человек становится точкой отвода электронов. Это приводит к травмам или летальному исходу.

В частном или загородном доме сделать линию заземления необходимо с целью:

  • устранения рисков поражения электротоками;
  • автоматического выключения питания в помещении;
  • изоляции оборудования 2 класса;
  • уравнивания потенциалов заряда;
  • защиты электролинии, системы малого напряжения;
  • изоляции помещений, площадок, рекреационных зон.

Правила устройства электроустановок называют заземление обязательной частью электросети.

Нужно ли заземление на даче и в деревянном доме

Если в доме заземления нет, в аварийной ситуации последствия могут быть печальными и даже трагическими

Обилие бытовых приборов и законодательное регулирование электробезопасности объясняют необходимость защиты проводки от электротока. Особенно это актуально для дач и зданий из дерева.

В дачном поселке чаще всего строят деревянный или каркасный дом. Основными коммуникациями участка являются трубопроводы на поверхности или минимальной глубине, скважины, колодцы. Во время гроз эти коммуникации могут притягивать молнию.

Если загородный коттедж не оборудован громоотводом либо заземлением, риски возгораний увеличиваются в разы. При отсутствии пожарной службы поблизости огонь распространяется быстро. Владельцы могут лишиться имущества или получить серьезные травмы.

Заземляющего контура на даче недостаточно – нужен молниеотвод.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

  • использование PEN-проводника с механической защитой;
  • резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

ТТ – резервный вариант, который используется в случаях невозможности организации TN-C-S.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Из арматуры заземление делать нельзя – каленый слой изменяет направление тока и быстро расщепляется в почве.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

  1. Штырь обрабатывается антикоррозийным средством.
  2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
  3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
  4. Наверх штыря надевается плоская площадка.
  5. Выкапывается углубление в грунте.
  6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
  7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

МЭК 60364.5.54 отмечает, что в условиях песчаников, щелочных грунтов с низким УГВ можно использовать чернометаллические штыри с оцинковкой.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

  • от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
  • от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
  • с выступом на 1/3 во влажных почвах.

Замерзший или пересохший верхний слой увеличивает сопротивление почвы в 10 раз.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

  • применять металл с корродированием – существуют риски коротких замыканий;
  • использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
  • прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
  • использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
  • объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
  • ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Как правильно сделать

Подготовка к заземлению в частном доме

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

  • вертикальных прутьев от 16 мм;
  • горизонтальных стержней от 10 мм;
  • стальных изделий толщиной от 4 мм;
  • стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Шаг в 1 м подходит для строений с квадратурой от 100 м2.

Порядок действий

Земельная подготовка к прокладке контура заземления

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

  1. Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
  2. Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
  3. Вершину ближе к строению соединяют траншеей 50 см в глубину.
  4. На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
  5. Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
  6. К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
  7. Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
  8. Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
  9. Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
  10. На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
  11. Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
  12. Землю подсоединяют на каждую линию, разведенную по дому.

Согласно ПУЭ, нельзя развести «землю» одним проводником – только в общем кабеле.

Ввод контура заземления в дом

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

  • Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
  • Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
  • Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы – TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

  1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
  2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
  3. Монтаж нулевой шины на дин-рейке.
  4. Проверка расположения шин – они не пересекаются.
  5. Заведение PEN-проводника на расцепитель.
  6. Подключение к расцепителю контура заземления.
  7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
  8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Минус системы ТТ заключается в защите исключительно оборудования, подкинутого на провод земли. Оставшиеся приборы, подключенные по двухпроводному способу будут под напряжением. В случае заземления корпусов дополнительными проводниками напряжение при скачках остается нулевым, и автомат может разорвать фазу.

Зачем при наличии заземления нужно УЗО

Принцип действия УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Подключение УЗО и дифавтомата в однофазной системе TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

Заземление электросети – универсальный способ защиты человеческой жизни, предотвращения пробоев изоляции, поломок бытовой техники. Электролинии без заземления являются пожароопасными, но устанавливать защитную систему стоит в соответствии со схемой подключения нейтрали, фазы, земли.

Правильное заземление своими руками в частном доме и квартире

454546

Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.

Можно ли делать заземление самому?

Но не будет ли проблем с электриками? Штрафовать они любят.

Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:

  • ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
  • ПУЭ – Правила устройства электроустановок потребителей.
  • ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.

Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.

Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.

Защитное и рабочее заземления

Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:

  1. Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
  2. Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
  3. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
  4. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.

У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).

5465466

Части заземления

Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.

Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.

Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.

К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).

Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.

Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.

Зачем несколько заземлителей?

Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.

Как нельзя заземлять

Непригодное по ПУЭ заземление

Непригодное по ПУЭ заземление

П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.

Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.

Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.

Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.

Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.

Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.

Заземление частного дома

Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.

Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

0f1fe836c691e9c4c37af36f07e9dbd3

Различные виды контуров заземления

Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.

Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:

  • Электроввод – подземный через ВЩ.
  • В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
  • Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.

И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:

  • Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
  • Общая площадь помещения – свыше 100 кв. м.
  • Долговременно потребляемая мощность – свыше 3 кВт.
  • Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
  • Наличие ДГУ резервного электропитания.

Измерение заземления

Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.

Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.

Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.

Измерение сопротивления растекания заземления меггером

Измерение сопротивления растекания заземления меггером

Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.

Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.

Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!

Видео: пример монтажа комплекта заземления

Квартирное заземление

В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:

  1. Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
  2. В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.

Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.

Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.

Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.

1546

Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.

Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.

Защитное зануление

В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.

Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.

Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.

УЗО

УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.

Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.

Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.

Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.

Однако все УЗО имеют два недостатка:

  • УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
  • УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.

Как все-таки заземлить квартиру

Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:

  1. Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
  2. Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.

А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.

Напоследок

Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».

1546 Загрузка...

что еще почитать:

Вывести все материалы с меткой:

Заземление в частном доме своими руками 220В

Для защиты человека и электроприборов от опасных потенциалов в доме необходимо обустраивать систему заземления. Современная техника не работает без него, поэтому все больше людей задаются вопросом — как сделать заземление в частном доме, чтобы не нарушать технику безопасности и уберечь дорогую бытовую технику от перегорания. В данной статье мы рассмотрим принципы создания заземления и основные нюансы, которые помогут вам самостоятельно собрать его в своем доме.

Для чего это нужно

Согласно требованиям ГОСТ, ПУЭ и СНиП система заземления (или ее настоящее название TN-S) должна присутствовать в любом помещении, где установлена электротехническая аппаратура, будь то жилое помещение, общественное здание или производственный цех. Основная задача системы — увод в землю опасного потенциала при коротком замыкании или повреждении изоляции. Она спасет вас, если проводка будет повреждена или какой-то узел замкнет на корпус бытовой техники, а вы притронетесь к ней, чтобы включить/выключить.

Современное заземление в частном доме

Оптимальный вариант — создание схемы заземления в частном доме с нуля при постройке собственного жилья. Этот вариант обойдется дешевле всего, поскольку вы сразу расположите необходимые выводы, проложите кабель с лишним проводом для земли и продумаете все необходимые подключения. Но если у вас уже есть дом, то можно провести комплекс работ по модернизации электропроводки даже в нем. Мы также советуем установить на частный дом молниезащиту — это спасет его в случае попадания молнии.

Из чего состоит контур

Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.

Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.

Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.

Схема заземления

Существует два вида варианта, как самому сделать заземление частного дома. Для этого нужно выбрать тип контура. Существует два основных типа, которые эффективно себя зарекомендовали в работе:

  1. Линейный. Представляет собой три штыря, вкопанных или вбитых в землю на одной линии, соединенных друг с другом перемычками. Подобную систему можно собрать без сварочного аппарата, но эффективность у нее не очень высокая — при повреждении первого элемента она выходит из строя, как гирлянда.
  2. Замкнутая система. Создается в виде треугольника. Считается более надежной, поскольку даже если одна из перемычек выйдет из строя, то вторая гарантированно сработает. Замкнутая система состоит из трех штырей высотой по 2 метра, вбитых в землю с глубины в 0,5 метра (сначала выкапывается яма на 70 см, затем забиваются три штыря на расстоянии друг от друга на 1,2 метра, после чего их верхушки свариваются металлической полоской. Заземляющий контур крепится к одному из штырей посредством винтового крепления, проводник от него в виде круглого стального прутка идет до щитка и планки).
Схема треугольного заземления

Обратите внимание: для дома практичнее всего использовать замкнутую систему, которая защитит вас и вашу технику от выгорания в случае повреждения одной из перемычек.

Отметим, что существуют и иные варианты размещения штырей — по овалу, прямоугольнику, кругу. Но треугольная система наиболее эффективна и доступна — собрать подобный контур заземления в частном доме своими руками сможет любой начинающий мастер.

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

  1. Сварочный инверторный аппарат с набором электродов 3 — 4 мм и маской.
  2. Болгарка с отрезным диском по металлу.
  3. Штыковая лопата, которую придется использовать для выкапывания ямы.
  4. Тяжелая кувалда.
  5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

  1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
  2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
  3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски — от места заземления до крыльца.
  4. Болты М10.
  5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

Роем форму под треугольник

Подбираем оптимальное место для работы

Выбрать место нужно с умом, чтобы не ошибиться и обезопасить себя и своих близких от поражения током. Если повредится изоляция или произойдет КЗ, то ток должен уйти в такое место, где никого не будет. То есть не нужно располагать заземление возле крыльца или беседки — найдите ему место в тихом уголке. Если в момент разряда на месте залегания штырей будет находиться человек или животное, то высока вероятность летального исхода.

Оптимальный вариант размещения — за домом, не дальше, чем 1 метр от цоколя или фундамента здания. Чтобы на 100% обезопасить своих близких и домашних, после устройства заземления в частном доме своими руками огородите опасную зону заборчиком или оградкой. Если она располагается в саду, то можно задекорировать область камнями или крупной статуей.

Проводим земельные работы

Итак, место подобрано. Пришло время брать в руки лопату. Отметьте три точки — вершины треугольника на расстоянии 120 сантиметров друг от друга и начинайте копать яму. Можно выкопать всю плоскость, чтобы было удобнее работать, можно остановиться только на треугольных канавах. От одного основания треугольника ведите канаву к крыльцу. Глубина ямы — 70 сантиметров.

Сборка контура

После того как яма была выкопана, проводится монтаж заземления в частном доме. По углам выкопанной ямы установите арматуру, уголок или водопроводную трубу и начинайте забивать ее на глубину в 2 метра так, чтобы из ямы торчало не больше 30 сантиметров (220 уйдут под землю).

Обратите внимание: перед тем, как приступать к забивке, при помощи болгарки создайте на арматуре, уголке или трубе острый угол. Работать будет значительно легче.

Забитые штыри из арматуры

Затем действуем в следующей последовательности:

  1. Свариваем три стержня при помощи полоски или уголка, обвязывая их по периметру (треугольником).
  2. Укладываем стальную пластину в траншею, ведущую к дому. Привариваем ее к одному из углов треугольника. Все элементы дожны находиться под землей.
  3. Ко второму краю пластины, подходящему к дому, приваривается длинный болт. На него надеваются две шайбы, между ними закладывается конец кабеля, идущего на щиток, и зажимается гайкой намертво.
  4. Кабель заводится в дом и подключается к щитку. Он должен быть скрыт так, чтобы к нему кто-то случайно не прикоснулся.

Проверка системы

Как правильно сделать заземление в частном доме и работает ли оно? Если вы все сделали по инструкции, то волноваться не о чем. Чтобы снять все подозрения, возьмите мультиметр и проведите замер сопротивления системы. Сделать это можно следующим способом:

  1. Найдите обычную лампу накаливания мощностью 100 и более ватт.
  2. Подключите ее одним концом к фазе, а вторым — к заземлению.
  3. Проверьте, как горит лампа. Если она светится ярко, то все было сделано правильно. Если она еле горит, то где-то была допущена ошибка или контакт в системе крайне плохой.

Послесловие

Теперь вы знаете, нужно ли заземление в частном доме и как его собрать. Мы настоятельно не рекомендуем заземляться на водопроводную трубу, отопление, газ (а в сети можно встретить и такие варианты) или забор. Это крайне опасно — потенциал может убить вас, ваших близких или соседей. Сделайте качественную систему и защититесь от неприятностей до конца жизни — собрать эту схему можно за один день при наличии материалов и инструмента.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

схемы и размеры контуров, последовательность

Схема заземления в частном домеСхема заземления в частном домеЭлектричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

Как провести заземлениеКак провести заземлениеБольшинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

  • для сети напряжением 380В — не более 2 Ом;
  • для сети напряжением 220В — не более 4 Ом.

Как провести самим заземлениеКак провести самим заземлениеТребования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

  1. Схема заземленияСхема заземленияВертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
  2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
  3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм2. Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

  1. Разновидности способов провести заземлениеРазновидности способов провести заземлениеЗамкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
  2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Защитное заземлениеЗащитное заземлениеЗаземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

  1. Как провести работы с заземлениемКак провести работы с заземлениемДелаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
  2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
  3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
  4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
  5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
  6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
  7. Делаем проверку работоспособности контура заземления.
  8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Заземление и зануление в частном домеЗаземление и зануление в частном домеНекоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Как правильно провести заземлениеКак правильно провести заземлениеДля безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.
