Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

  • 1 Что оно дает
    • 1.1 Нужно ли заземление на даче или в деревянном доме
  • 2 Системы заземления частного дома

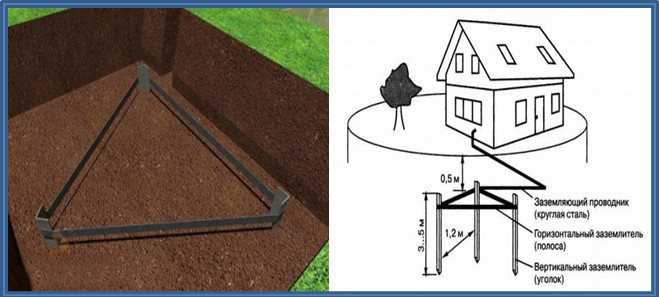

  • 3 Устройство заземления частного дома
    • 3.1 Из чего делать заземлители
    • 3.2 Глубина забивания штырей
    • 3. 3 Чего делать нельзя
  • 4 Как правильно сделать
    • 4.1 Порядок действий
    • 4.2 Почему нельзя делать отдельные заземления
  • 5 Модульная штырьевая система

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм2 для меди и 50 мм2 для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм2 для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S


Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S


Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.


Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.


Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)


Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см.

п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ


Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).


Рисунок 7. Схема подключения заземления по системе TT


Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

  • способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
  • тип грунта на придомовом участке, где выполняется контур заземления.
  • наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.com!

Смотрите также:

  • Защита частного дома от перенапряжений
  • Молниезащита частного дома
  • Пример расчёта молниезащиты частного дома и бани
  • Видеозапись вебинара с профессором Э. М. Базеляном “Защищаем частный сектор”
  • Заземление для молниезащиты (требования, оборудование)

Смотрите также:


Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

  • приведение практически к нулю электрических перегрузок
  • повышение уровня пожаробезопасности любого помещения
  • обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

  • Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
  • Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
  • Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
  • Аппарат для сварки, для обеспечения электропроводности.
  • Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
  • Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

  • Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
  • Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
  • Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

Как добавить провод заземления в старый дом?

Когда люди покупают старый дом, они в первую очередь думают о его благоустройстве. Но электрическая реконструкция старого дома более важна с точки зрения безопасности, поэтому мы расскажем, как надежно добавить заземляющий провод в старый дом. Приборы, которые используются в настоящее время, очень прочные и современные. Таким образом, вам необходимо заменить розетки с 2 контактами на розетки с 3 контактами GFCI и завершить работы по электрическому заземлению.

В некоторых новых домах может потребоваться добавить заземляющий провод, если розетки не заземлены должным образом.

Вот пошаговый процесс добавления заземляющего провода к розетке или розетке:

  1. Получите все обязательные разрешения

    Перед началом любых электромонтажных работ в жилом доме необходимо получить разрешение местных властей. Ознакомьтесь с национальными и местными электротехническими нормами и неукоснительно соблюдайте их. Это может включать в себя организацию инспекции на разных этапах работы. Ваш GFCI или GFI может потребоваться для установки в пределах 5 футов от пола. GFI для наружного применения должен быть устойчивым к атмосферным воздействиям и атмосферным воздействиям. Существуют также правила, касающиеся электропроводки в вашем доме. Таким образом, приступайте к работе после подробного изучения требований национальных и местных электротехнических норм и правил.

  2. Получить тестер цепи

    Тестер цепи является незаменимым инструментом, когда речь идет о добавлении провода заземления к розетке. Вы можете легко найти его и другие необходимые инструменты, такие как отвертки, в любом местном магазине по ремонту домов. Он может обнаружить несколько возможных проблем в розетке. Тестер цепи может легко определять конфигурации электрических розеток. Некоторые модели тестеров могут даже проверять розетки GFCI на избыточный ток. Вы можете получать оповещения, если розетка неправильно заземлена или неисправна проводка.

  3. Проверьте розетку с помощью тестера цепи

    Подключите тестер цепи к каждой розетке или розетке в вашем доме. Проверьте световой индикатор тестера, когда он подключен к сети. Заклейте те из них лентой, где свет указывает на некоторые проблемы с заземляющим проводом. Но перед проверкой розеток убедитесь, что тестер работает правильно. Тестер в основном поставляется с 3 контактами. Это горячие, нейтральные и заземленные

    .

  4. Отключить основное питание дома

    Крайне важно отключить питание перед началом работы. Вы также можете отключить питание автоматического выключателя для конкретной комнаты. В этом случае вам необходимо убедиться с помощью тестера, что питание отключено на каждом выключателе. Но отключив электричество во всем доме, лучше перестраховаться.

  5.  Осторожно снимите крышку

    Вы можете снять крышку розетки с помощью отвертки после отключения питания. Открывая винт, вам, возможно, придется быть осторожным с любыми обоями или цветом стен на вашем пути. Если сделать это грубо, обои могут порваться и испортить вид комнаты.

  6. Снимите и проверьте емкость

    Сняв пластину, вытащите розетку из коробки. Делайте это настолько, насколько позволяют провода и будьте очень осторожны. В розетке с тремя контактами вы найдете черный, белый и медный провод. Найдите заземляющий провод и затяните его. Если вы видите только черно-белую проводку, значит коробка не заземлена. И вам нужно добавить провод заземления. Вы можете установить розетку GFCI или GFI только в розетку с двумя контактами. Но добавление его вместе с заземляющим проводом является гораздо более безопасным вариантом.

  7. Подсоедините провод к новой розетке

    Вам необходимо присоединить черный провод к латунной клемме, а белый — к серебряной, если вам нужно установить новые розетки. Используйте этикетку линии, чтобы ориентироваться на розетке GFCI. Используйте зеленые винты, доступные на рынке, чтобы снова закрыть коробку. Затяните заземляющий провод только с помощью зеленого винта.

    Подсоедините другой конец зеленого провода заземления к зеленой клемме заземления, расположенной на розетке, и вставьте новую розетку в коробку. Теперь обмотайте его и клеммы изолентой и вставьте обратно в коробку. Будьте осторожны, чтобы не согнуть провода при этом, и должны знать цветовые коды электрических проводов. Отделите черный провод от горячих клемм. Теперь надежно затяните крышку, установив винт.

  8. Включите питание

    9. Теперь включите питание и проверьте, все ли работает нормально.

D&F Liquidators

D&F Liquidators обслуживает потребности в электротехнических строительных материалах уже более 30 лет. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов в металлических проводах. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная электропроводка дома

В жилых системах электропроводки система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую ​​сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки в вашем доме, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

  • Плавкие предохранители или автоматические выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
  • Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
  • Вилочные адаптеры: Вилочные адаптеры, которые позволяют использовать вилки с тремя контактами в розетках с двумя гнездами, довольно популярны. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.
Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу же по телефону 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип * * * * * * * * * * * . 0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы бесплатно составить смету, выполненную настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Рассылок

Penna Electric
4825 Rosecrans Ave
Hawthorne, CA

Наши рабочее время

MO-FR: 8 утра-5 вечера
SAT: Закрыто

Sun: ЗАКРЫТИЯ 9000. 0000 3. проложить заземляющий провод к электрическому щиту за 10 минут

Galvin Power поддерживается читателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

Говоря об электробезопасности, одной из основных тем, которую следует обсудить, является наличие грозозащитных проводов.

Хотя провода заземления не требуются для правильной работы электроинструмента, крепление провода заземления к электрической коробке является нормой для электриков, поскольку обеспечивает дополнительную функцию безопасности, которая может спасти вашу жизнь в случае аварии.

Обычно провода заземления не проводят ток. Ток будет проходить через заземляющие провода только в том случае, если его слишком много или первоначальный путь был поврежден.

Если вам интересно, как провести заземляющий провод к электрическому щиту, продолжайте читать!

Содержание

  • Инструмент для подключения заземляющего провода к электрической панели
  • Шаги по подключению заземляющего провода к электрической панели
    • Шаг 1. Установка шины или стержня заземления заземляющий стержень
    • Шаг 3. Отключите выключатели
    • Шаг 4. Снимите крышку панели
    • Шаг 5. Выберите подходящее выбивное отверстие
    • Шаг 6. Найдите нейтральную шину или шину заземления
    • Шаг 7. Подсоедините заземляющий провод к шине или стержню
    • Шаг 8. Завершите работу
  • Важность заземления
  • Заключение Провод к электрической панели

    • Заземляющий стержень или стержень

    Что касается материалов, которые будут использоваться в заземляющих стержнях, настоятельно рекомендуется использовать оцинкованную сталь, нержавеющую сталь или сталь с медным покрытием. Среди этих трех оцинкованная сталь является самой дешевой, и ее часто предпочитают опытные электрики.

    • Молоток
    • Отвертка
    • Заземляющий провод (обычно медный провод 6-го калибра или больше)
    • Зажим
    • Мультиметр
    • Средства защиты

    Шаги по подключению заземляющего провода к электрической панели

    Шаг 1. Установка заземляющей шины или стержня

    Первым шагом при прокладке заземляющего провода к электрической панели является определение места, куда должен течь избыточный ток. . Поскольку вы не можете просто оставить заземляющий провод висящим или прикрепленным к земле, вам понадобится заземляющая шина или заземляющий стержень, к которому будет подключен заземляющий провод.

    Рекомендуется закопать стержень на глубину до 8 футов под землю и оставить на высоте от 3 до 4 дюймов над землей, где будет крепиться заземляющий провод.

    Если все условия соблюдены, вы можете начать вбивать заземляющий стержень в землю за пределами вашего дома с помощью молотка. Убедитесь, что прохожий не наткнется на наземный стержень, к которому подключается ваш провод.

    Шаг 2.

    Присоедините заземляющий провод к заземляющему стержню

    Подсоедините заземляющий провод к стержню с помощью зажима. Защитите соединение.

    Шаг 3.

    Не выключайте выключатели

    Перед выполнением электромонтажных работ обязательно проверяйте выключатели и отключайте их, если только вы не собираетесь проверять свою работу.

    Отключение автоматических выключателей позволит вам работать безопасно и избежать поражения электрическим током или даже поражения электрическим током.

    Шаг 4.

    Снимите крышку панели

    Большинство крышек или лицевых панелей электрических панелей не повреждены винтами. Чтобы снять крышку панели, используйте подходящую отвертку, либо плоскую, либо крестообразную, в зависимости от того, какие головки винтов использовались.

    Шаг 5.

    Выберите подходящее выбивное отверстие

    Выбивное отверстие представляет собой съемную часть на поверхности панели, в которую вставляются провода, которые должны быть вставлены внутрь панели.

    Знайте расположение подходящего выбивного отверстия, которое будет использоваться в зависимости от того, где вы поместите шину заземления. Выберите отверстие рядом с заземляющим стержнем или заземляющим стержнем.

    Шаг 6.

    Найдите нейтральную шину или шину заземления
