о чем нужно знать заранее?

Замена старой электропроводки в квартире прежде всего требует наличие всего необходимого материала и инструмента, а также минимальных теоретических знаний по электротехнике и, само собой, монтажу электропроводки. Перед монтажом новой проводки, нужно демонтировать старую. Однако здесь есть нюанс: замена должна осуществляться до выхода из счетчика в квартиру, или до щитовой, питающей весь дом. Во втором случае, необходимо обратиться в местный отдел учета электроэнергии для снятия пломбы со счетчика, и только после этого, отключать его от сети. Если планируется менять проводку до счетчика, то начинать необходимо с ближайшей до него распределительной коробки.

Первым делом, выполняя демонтаж, нужно убедиться, что квартира полностью обесточена. Если демонтаж осуществляется до счетчика, то необходимо отключить пробку на нем или автомат. При полной замене от щитка, необходимо отключить ту ветку, которая относится к участку вашей квартиры.

Необходимый инструмент

Для монтажа новой проводки понадобится следующий инструмент:

• перфоратор для штробления стен, по возможности дрель и шуруповерт;
• мелкий изолированный инструмент: плоскогубцы, отвертки, нож, изолирующая лента;
• головки для высверливания отверстий под розетки, выключатели и если необходимо, под распределительные коробки;
• фонарь для работы в темноте.

Какой провод нужно подбирать для проводки

Алюминиевый провод дешевле, но, он обладает более высоким сопротивлением малой прочностью. Медь стоит дороже, но обладает более высокой пропускной способностью и устойчива к частым изгибам. Медный провод с сечением в 1 квадрат пропускает от 8 до 10 А, когда алюминиевого лишь 5 А. Оптимальное сечение для квартирной проводки медного или алюминиевого провода составляет 2,5 квадрат для розеток и 1 для освещения.

Внимание! Сечение можно выбрать и выше, но только в том случае, если вы собираетесь одновременно использовать множество мощных электроприборов. Допустим вам требуется одновременно включить электрический чайник, стиральную машинку, холодильник и пылесос. Итоговая потребляемая мощность составит 5000 Вт. Какая величина тока будет при этом течь по проводам при напряжении 220 В: 5000/220 = 22,7 А. Это значит, что 2,5 медного провода будет достаточно для медной проводки, но не алюминиевой, сечение которой под такую мощность должно быть не менее 5 квадрат. В противном случае сработает защита и вся квартира будет обесточена.

Планирование монтажа проводки

Если проводку не планируется прокладывать в старые штробы, а выключатели и розетки устанавливать на те же позиции, то при перераспределении точек, необходимо заранее составить подробный план и очертить стены. Наведите линии в тех местах, где будут проложены провода и обозначьте точки установки розеток и выключателей. Начинайте делать монтаж только после полного согласования всего плана, чтобы не вносить изменения на облицованных стенах.

Учитывайте безопасную работу электросети

При прокладке провода через стену в соседнюю комнату следует в пластиковой или стальной трубке. Не комбинируйте алюминиевые и медные провода, соединяя их вместе в коробке: в будущем это приведет к их окислению и потере контакта. Устанавливайте защитный автомат, максимальная токовая защита которого равна пропускной оптимальной пропускной способности провода. К примеру, если провод рассчитан на ток 20 А, то Автоматический выключатель или пробка должны быть не выше 25 ампер. Это спасет провод от сильного нагревания и плавления его изоляции при перегрузках.

С чего начать электромонтажные работы? (1 видео)



Замена проводки в квартире (6 фото)

Сложности при замене проводки в квартире своими руками

Здравствуйте, уважаемые читатели моего блога. Сегодня рассмотрим вопрос замены проводки. А точнее узнаем, как поменять проводку в квартире. Новая и исправная проводка, монтаж которой произведен квалифицированным специалистом залог безопасности вашей квартиры или дома. Так что не шутите такими вещами и делайте все как положено и на совесть.

Хоть замена проводки дело трудное, но вполне осуществимое своими силами. Так что не стоит бояться такой работы. Но все-таки для проведения таких работ нужно обладать кое, какими знаниями и выполнить определенную последовательность.

Причин для замены может быть масса, но основная это старость проводов. В старых домах 80-90-х годов провода прокладывали в основном алюминиевые и к тому же тонкие. Они не были рассчитаны на такую нагрузку как сейчас.

Сейчас же очень большое количество потребителей (духовки, микроволновые печи, чайники, утюги и пылесосы) которые требуют очень большое количество электричества. Поэтому стоит смотреть в сторону медной проводки либо алюминиевой, но более толстой.

В этой статье я постараюсь все подробно описать, что когда и где нужно сделать. И так начнем описывать всю последовательность замены проводки в квартире.

Составление схемы электропроводки в квартире перед монтажом

Первое что нужно сделать, это составить схему электропроводки. Рассмотрим подробнее этот вопрос.

Берем листок и ручку и чертим свое помещение или целый дом с указанием всех розеток выключателей и распределительных коробок. Составление такой схемы поможет вам определиться, сколько нужно  закупить материала. Так же такая схема будет напоминать вам, где идут ваши провода, если вы вдруг забудете это.

Современная проводка служит долго (порядка 50-ти лет) то очень тяжело вспомнить, где и как вы укладывали кабель тут, то и придет вам на помощь схема (если конечно вы ее сохраните). Ну да ладно сохранять или нет, это ваше дело но подсчет материала как ни крути необходим.

Сначала наносим на схему все освещение, то есть где идут светильники. То же самое делаем и с выключателями. Далее идут розеточные группы и прочие «энергопотребители». В завершении отмечаем, где будут находиться распределительные коробки, и как будут идти провода ко всему, что я выше описывал (светильники, выключатели, розетки и.т.д).

Ну, вот данный этап и завершен. Осталось только сходить в магазин и закупить все необходимые материалы. Только не спешите, дочитайте до конца, особое внимание обратите на виды проводов.

Выбор провода

Выбор провода один из самых ответственных шагов при замене проводки в квартире. От его качества зависит, как скоро вы вернетесь к этому же вопросу.

Для замены домашней проводки стоить брать жесткий кабель с маркировкой  ВВГ (медный кабель) или АВВГ (алюминиевый кабель). Это самые распространенные модели специально рассчитанные для домашней проводки.

Не стоит приобретать мягкие провода с маркировкой ПВС и тому подобные, так как по сути это шнур соединяющий электроприборы с электрической сетью. ПВС не заменим в качестве удлинителя. Срок службы ПВС примерно 3-5 лет, так что в качестве домашней проводки не подойдет.

Многие электрики советуют брать не горючий кабель с маркировкой ВВГ-нг. А кабель без такой маркировки брать не советуют, мотивируя, что он горит, это не совсем правильно.

Такой провод (без маркировки «нг») так же имеет не горючую изоляцию. Единственное отличие от «НГ» то, что он поддерживает горение в массовой прокладке (более 1-2 проводов).

Я не буду расставлять приоритеты и уговаривать, кого-то взять тот или иной кабель, а просто перечислю плюсы и минусы каждого из них, а вы для себя сами решите, что вам больше подойдет.

Алюминиевый провод

Это вид кабеля имеет двойную изоляцию (такое требование выдвигается ко всем современным проводам). Является более жестким, чем медный. Плюс у него только один, это более низкая цена (примерно в 2.5-3 раза ниже, чем у медного провода).

Минусов у этого кабеля много. Алюминиевый кабель более ломкий (по госту он должен ломаться после 12-ти изгибов). Это очень неудобно при прокладке, так как очень часто приходится его гнуть.

Так же он плохо держит нагрузку, не больше 1Квт на квадратный миллиметр сечения. Так что при большом потреблении электроэнергии нужно брать большое сечение. Кабель быстро окисляется (даже если вы только что сняли изоляцию, жила покроется тонкой пленкой). Срок службы не превышает 20 лет.

Медный провод

Так же как и алюминиевый имеет двойную изоляцию, более устойчив к изгибам (порядка 80 изгибов). Выдерживает большую нагрузку в пределах 2Квт на квадратный миллиметр сечения. Медный кабель намного мягче алюминиевого, что дает большое удобство при работе с ним. Срок службы кабеля до 50-ти лет. Минус только один, это высокая цена.

При замене проводки в квартире учитывайте свои финансовые возможности, если деньги позволяют вам брать медь, то берите медь, если же нет, то сделайте выбор в пользу алюминия.

Сечение проводов

Сечение провода это площадь каждой жилы. Измеряется в квадратных миллиметрах. У опытных электриков есть одно простое правило, которому они следуют.

При замене проводки в квартире нужно делить освещение и розетки. Соответственно брать отдельные провода на каждые из них. На освещение идет кабель сечением 1.5мм, а на розетки сечением 2.5мм.

Для чего же покупать разные провода? Все просто это элементарная экономия (провод на 1.5мм стоит на порядок дешевле, чем на 2.5мм). Прокладывать 2.5мм на освещение просто бессмысленно, так как лампы не будут никогда столько потреблять (конечно, бывают исключения, но не в домашних условиях) и получится, что вы переплатили просто, так что весьма неприятно. А с новыми энергосберегающими или светодиодными лампами даже 1.5мм будет много.

Способы соединения меди и алюминия

Бывают случаи, когда нужно соединить медный и алюминиевый кабель. На обычную скрутку соединять нельзя. Так как медь и алюминий при соединении друг с другом имеют свойство окисляться. Но выходов из этого положения масса, но все они имеют свои минусы.

1. Например, соединение можно сделать с помощью специальных винтовых зажимов (клемных колодок) смысл заключается в том, что в колодке провода не контактируют между собой, а зажимаются специальными винтами. Такое соединение со временем ослабнет, а если контакт будет плохой, он будет нагреваться и, в конце концов, сплавиться. Да и площадь контакта в колодках очень мала в пределах 1см, что совсем не надежно.
   Клемные колодки  желательно использовать только в цепях освещения, так как там не большая нагрузка. Но если есть возможность отказаться от них отказывайтесь не задумываясь.

2. Часто используется соединение зажимами Wago это специальные зажимы для соединения проводов. В контакте данного зажима имеется пружина, которая давит на провод, тем самым обеспечивая хорошее соединение. Само название Wago это популярная фирма производитель таких зажимов, а так они бывают разных фирм. Зажимы бывают для соединения 2-х,3-х,4-х,5-ти проводов.
   Так же они бывают многоразовые и одноразовые. В одноразовых зажимах провод зачищается и просто вставляется, такая конструкция предназначена для жестких (одножильных) проводов. Многоразовые зажимы уже более универсальны. С помощью поднятия специального рычажка открывается контакт и туда вставляется провод. В такой зажим уже можно вставить как мягкий, так и жесткий провод. Но цена у таких зажимов выше, чем у одноразовых.Минус заключается в том, что площадь контакта, так же как и в первом варианте мала, поэтому данные зажимы применяются только в цепях освещения.

3. Самый надежный способ это скрутка что бы вам ни говорили. Но как же быть в нашем случае? Нужно просто взять паяльник и облудить медный провод. После этого вы можете смело скручивать луженую часть с алюминием. Для тех, кто не знает, что такое облудить это значит покрыть зачищенную часть медного провода припоем. Вот в принципе и все дальше остается только скрутить соединение.



Способ монтажа проводки в квартире

Теперь рассмотрим способы монтажа проводки хоть их и не много, но я считаю, что вы должны знать о них. Конечно, в большей степени их существует 2, это открытый и скрытый про которые я ниже вам напишу. Так как мы рассматриваем замену проводки в квартире, то чаще всего люди выбирают скрытый способ. Но и в частных домах такое бывает.

Открытый способ монтажа

   Открытый способ монтажа проводки больше популярен в частных домах, так как в деревянные стены провод укладывать нежелательно. Сейчас очень много электроприборов и каждому нужно электричество, а паутина проводов на стенах это не красиво.

Вообще открытый способ подразумевает нахождение проводки на стенах. Раньше кабель крепили на стену специальными пластиковыми  скобками и не заморачивались как это будет выглядеть. Сейчас есть решение внешнего вида проводки на стенах.

Одно из таких решений это кабель канал, который еще называют «короб», с ним проводка смотрится куда более цивилизованней. Но большое количество кабель канала не красиво.

Про пластиковые скобки я уже сказал, и останавливаться на них не буду, это уже пережиток прошлого. Теперь рассмотрим гофру. Это гофрированная трубка, сделанная из ПВХ. Бывает разных диаметров от 16-40мм (конечно бывает и больше, но это самые распространенные). В гофру вдевается провод при помощи проволоки, идущей внутри, а потом гофра с провод крепится к стене с помощью специальных пластиковых клипс, или металлических скоб. Данный способ больше подходит для не жилых помещений.

Скрытый способ монтажа

В скрытом способе все кабеля находятся в стене либо за стеной и не доступны глазу. Такой способ практически всегда применяется в квартирах. Конечно этот способ намного лучше, но так же имеет свои достоинства и недостатки.

Самое главное достоинство, про которое я уже сказал это то, что проводов не будет видно, оно перевешивает все недостатки. Но такой способ более дорогой и трудозатратный. Вам будет необходим специальный инструмент и ремонтные работы (шпаклевание). Так же если возникнет необходимость, заменить какой либо кабель, то нужно будет ремонтировать стену.

Суть способа в том, что нужно сделать специальную канавку для провода (штробу). Она делается с помощью штробореза и перфоратора. Штроборез можно заменить на УШМ (болгарку) с алмазным диском. Прочерчиваете две линии на стене, пропиливаете болгаркой и выдалбливаете перфоратором. Таким образом, у вас появится паз для провода. В конце статьи на видео про замену проводки в квартире вы все поймете, обязательно посмотрите.

После того как сделали штробу укладывайте кабель и шпаклюете вот и вся суть данного способа. Хочется добавить, что проводку можно уложить в штробу в гофре, что даст его дополнительную защиту и возможность замены  при необходимости на небольшом участке.



Подготовка к монтажу

Приступим к подготовке, если по вашей схеме новая проводка не пересекается со старой, то можете оставить ее в стене и не тратить свои силы на демонтаж. Обязательно отключите свою квартиру от электричества.

Если же какой то кабель будет идти за место старого, то демонтируйте старую проводку. Но первым делом советую вынести всю мебель или закрыть ее чем-нибудь, и не только мебель. Так как работа будет грязной и пыльной.

После демонтажа старых проводов приступаем к штроблению. Перед его началом советую все прочертить, что бы ни допустить ошибку. После чего нужно просверлить и выдолбить отверстия по распределительные коробки, розетки, и выключатели. На этом процесс подготовки к замене проводки в квартире завершен.



Замена проводки своими руками

Вот мы и подходим к самому главному на этом этапе надо укладывать проводку, устанавливать розетки, распредкоробки, все соединять, изолировать и закрывать шпатлевкой. Грязи и пыле на данном этапе будет намного меньше.



Укладка проводов

Что бы выполнить этот процесс нам понадобятся дюбель-хомуты, которые есть в любом специализированном магазине. Если у вас есть другой способ, как закрепить провод в штробе на момент монтажа, то смело можете обойтись без хомутов.

Берем необходимый кусок провода и высверливаем отверстие, под дюбель-хомуты, в штробе, где будет идти провод. Далее оборачиваем провод дюбель-хомутом и вставляем его в отверстие, теперь он у нас зафиксирован и никуда не денется. Такие работы надо провести по всему периметру, где идет провод. Расстояние выбирайте по случаю, лишь бы кабель держался и не торчал из штробы. После того как все закрепили штробу нужно зашпаклевать.



Установка электроустановочных изделий

После укладки проводов нужно все установить. Изначально подключаем к проводам и устанавливаем светильники. Выключатели и розетки устанавливаются в специальные монтажные коробки (стаканы), так что сначала надо закрепить монтажные коробки. Крепятся они с помощью штукатурки.

В отверстие под розетку или выключатель наносите штукатурку,  а потом утапливаете в нее монтажную коробку. Далее заполняете все пустоты вокруг нее штукатуркой и выставляете монтажный стакан по уровню.  Такой способ установки дает гарантию, что розетка не вылетит оттуда, когда вы будете доставать вилку. Распределительные коробки устанавливаются так же. После того как вы установили все монтажные стаканы и распредкоробки ждем высыхания штукатурки.

Когда все высохло, устанавливаем розетки и выключатель, на них есть специальные металлические лапки с боку, а спереди винты. Затягиваете винты, эти лапки начнут расширяться, тем самым надежно закрепляясь в монтажной коробке. После того как механизм надежно закрепился в монтажном стакане ставите крышку розетки или выключателя на место и дело готово.

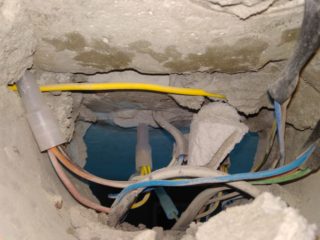

Соединение в распредкоробках и финальные штрихи

Как я уже говорил самое надежное соединение это скрутка, так как имеет очень большую площадь контакта. Я советую вам соединять только этим способом. Зачищаем все провода, идущие в распредкоробках по 10-15см, а затем плотно скручиваем получившееся соединение можно спаять, обварить, или опресовать специальной гильзой, больше ничего придумывать не стоит. После этого изолируем скрутки изолентой Х/Б в домашних условиях она лучше. После соединения и изоляции все укладываем в коробку и закрываем крышкой.

Некоторые электрики советуют сначала попользоваться новой электросетью, а уже потом все устанавливать и шпаклевать. Они говорят, всегда хочется, что то  добавить, а если все уже сделано, то такой возможности нет. Но последовательность работ решать только вам.



Проверка и пусконаладочные работы

После того как все подключено необходимо все протестировать. Нужно проверить каждую розетку  и выключатель. Поэтому подключите вашу домашнюю сеть к щиту учета квартиры.  Это дело лучше поручить электрику.

Как только вы все включили, приступайте к тестированию, если что-то не работает, причина может быть в незатянутом контакте. Но в большинстве случаев ошибки происходят в распредкоробках. Так что можете не  закрывать их до тестирования, но потом обязательно закройте.

Соблюдение техники безопасности

Я думаю, что все знают, что нельзя совать пальцы в розетку но, тем не менее, есть много случаев поражения электрическим током из-за нарушения техники безопасности.

При произведении всех работ нужно всегда отключать электричество и вообще работать в диэлектрических перчатках (ну в отключенной сети это конечно лишнее). И ни в коем случае никогда не лезть в сеть под током, если вы не имеете квалификации для таких работ.

Ну, вот в принципе и все, думаю, что вы узнали хоть что-нибудь новое для себя. Если вы с чем, то не согласны прошу выражать свое мнение в комментариях, буду рад ответить. Верьте в свои силы и все получится. Спасибо за внимание.

Похожие записи

Замена проводки в квартире своими руками без штробления: схемы, видео

Необходимость в таких работах, как замена проводки, возникает обычно у владельцев жилья в домах, построенных еще в прошлом столетии — брежневок, хрущевок и других типовых построек.

Раньше, при возведении этих домов, нагрузка на электросети рассчитывалась по другим стандартам и не предполагала обилие используемой бытовой техники и высокой нагрузки на провода, как сейчас.





Замена электрической сети — поэтапное решение

Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.

Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки.

Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.

Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.

Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.

Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.

Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.

С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.

Подготовка к электромонтажным работам

Как любые строительные работы, смена проводки начинается с проекта. В качестве проекта создается схема новой электрической сети вашего дома.

Расположение розеток, выключателей, распределительных коробок, места подключения мощной бытовой техники, такой как электрическая плита, водонагреватель, стиральная и посудомоечные машины (они, как правило, запитываются напрямую), все это должна включать в себя схема будущей проводки.

Схема поможет выбрать материалы в соответствие с предъявляемыми требованиями, рассчитать их количество.

Рисуя проект сети своими руками, обратите внимание на расположение распределительных коробок, они должны находиться на досягаемом уровне.

Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте.

Следующее видео наглядно продемонстрирует, как создать схему будущей электрической сети в панельном доме своими руками.

Видео:

Выбирая материалы для проведения ремонтных работ своими руками, рекомендуем обратить ваше внимание на следующие советы:

• Основной элемент электрической сети — кабельный провод. Он берется медный, трехжильный. Его сечение зависит от применения: для секторов, где располагаются розетки, сечение должно быть не менее 2,5 мм², для сектора светильников — 1,5 мм², а для мощных бытовых приборов — 4 мм²;
• Автоматы защиты. Меняя электропроводку в панельном доме, обязательно подумайте о защите проводки от утечек тока, перегрузок, короткого замыкания. Используют УЗО и автоматический выключатель или совмещенную модель дифавтомат. Модель выбирают относительно предстоящих нагрузок. Для розеток лучше брать автомат на 25А, для мощных приборов — 32А, осветительных приборов — 16А. Для распределительного щитка берут два автомата: водный на 50А и защитный на 63А;
• В зависимости от сечения проводников и количества веток электрических групп выбираются распределительные коробки. Они бывают круглые, квадратные и прямоугольные;
• Розетки берут, исходя от предполагаемой нагрузки, будет ли включена электрическая плита или торшер, все обязательно с заземлением. Если в доме есть маленькие дети, рекомендуем выбрать розетки со специальными шторками;
• Выключатели отличаются лишь по дизайну, поэтому их выбор определяет интерьер квартиры.
• Чтобы соединить провода, лучше использовать клеммы.

Для монтажной работы вам понадобятся следующие инструменты:

• перфоратор;
• молоток;
• болгарка;
• зубило;
• уровень;
• отвертка со специальном индикатором или мультимер;
• изолента;
• пассатижи;
• уровень.

Дополнительно приготовьте шпаклевку.

На этом подготовительный этап закончен и можно переходить непосредственно к работам по замене старой проводки своими руками.

Меняем старую проводку на новую

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены.
Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

Схема, нарисованная ранее, будет незаменимым помощником на этом этапе работ, выполняемых своими руками.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Между собой провода соединяют клеммами, делая скрутки и не допуская перепутывание концов кабеля на фазе. Все скрутки располагаются в распределительных коробках.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением.

Распределение линий также позволит упростить ремонт проводки, замену розеток, лампочек и прочее.

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку.
Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

При отсутствии дефектов в проводке, ее подключают к вводному электрическому щитку и проверяют работу всех розеток, выключателей.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Как мы видим, работы по смене электропроводки можно выполнить и своими руками, соблюдая правила и прислушиваясь к советам, описанным выше.

Замена электропроводки в панельном доме по старым каналам без штробления

Содержание статьи:

Панельные дома являются зданиями старой постройки. Системы коммуникации в них уже устарели, поэтому их нужно менять. Старая электропроводка выполнена из алюминиевых проводов, что недопустимо по современным нормам. Их срок службы ограничен 20-ю годами, после чего проводка может загореться. По новым требованиям в доме должна быть медная электропроводка. Следует разобраться в способах замены старой проводки в панельном доме.

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами. При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов.

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной. Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта.

Причины для замены

Поменять старую электропроводку нужно в следующих случаях:

• физический износ алюминиевых проводов;
• окончание срока службы кабелей;
• неспособность выдерживать нагрузку от современной бытовой техники;
• при старой проводке нельзя сделать заземление;
• капитальный ремонт в квартире, перепланировка.

Замена всей проводки в доме обойдется довольно дорого. Заменять можно не только кабели, но и старые розетки и выключатели. Но это необходимо сделать, чтобы жилье было безопасным. Сэкономить можно, если менять кабели своими руками. Но это нужно делать при наличии определенных навыков и умений с соблюдением техники безопасности. В ином случае рекомендуется обратиться за помощью к специалисту.

Способы прокладки проводки

Рекомендуется делать новую проводку в старых каналах, так как штробление панелей нежелательно

Перед тем как менять проводку, нужно заранее составить новую схему прокладки или изменить старую. Можно выполнить как частичную, так и полную замену электропроводки в доме. В схеме нужно отметить, какая нагрузка будет потребляться в каждом помещении, сколько розеток и выключателей будет установлено, на какой высоте.

На кухне потребуется поставить электропровода большего сечения и мощные розетки, так как там сосредоточена основная нагрузка. Для комнат достаточно двух розеток на 5 кв.м. Особое внимание нужно уделить ванной, в которой особые климатические условия. Розетки, если они предусмотрены в ванной комнате, должны подключаться через УЗО или дифференциальный автомат. Также УЗО следует провести на мощные приборы – стиральная машина, нагреватель воды, электроплита, посудомоечная машина.

Самый дешевый способ прокладки электропроводки – поместить провода по поверхности стен. Кабели закрепляются при помощи клипс, хомутов или скоб. Затем сверху накладывается слой штукатурки. Минус способа – требуется дополнительный бюджет для оштукатуривания поверхностей.

Если сделать бетонную стяжку, проложить кабели можно и на полу. Их укладывают в гофрированные трубы, помещают на пол и заливают бетоном. Схожим образом можно поместить проводку на потолке. Недостаток – невозможность установки розетки на полу и потолке, из-за чего придется дополнительно штробить поверхность стен.

Можно сделать открытую прокладку электропроводки. Тогда кабели помещают в пластиковые каналы, ПВХ трубы или гофры и устанавливают их на стены. Прокладывать открытым способом электропроводку можно даже после окончания ремонта. Обязательное условие – вертикальное или горизонтальное расположение линий. Рекомендуется заранее отметить карандашом на стене, где будут проложены линии. Минус – неэстетичный вид.

Кабели должны проходить по старым каналам, тогда не потребуется дополнительное штробление стен. Для проведения ремонтных работ у мастера должен быть профессиональный инструмент.

Штробление плит

Стены в панельных домах являются несущими, поэтому нарушать их целостность нельзя. Но такой запрет относится к горизонтальным штробам, вертикальные делать можно. Но нужно учитывать ограничения – штробы не должны быть глубокими (более 10 мм) и нельзя нарушать металлическую арматуру. Штробление должно проводиться только по ровным линиям без наклонов и зигзагов.

Каналы должны располагаться на расстоянии более 40 см от системы газоснабжения и водопровода. От дверных и оконных проемов расстояние должно быть более 15 см.

Из материалов потребуется болгарка с алмазным диском или штроборез.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Для проверки электропроводки можно вызвать электрика. За небольшую сумму он протестирует собранную систему, и тогда жильцы дома будут уверены в безопасности квартиры.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.
