Видео подборка о том как быстро заменить патрон на дрели своими руками

Механические неисправности
Способы снять быстрозажимной патрон с дрели или шуруповерта

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.
Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.

2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.
Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.

1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Успехов вам!

Как поменять патрон на дрели? Инструкция по работе с дрелью

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны. Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством. Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели, нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М». Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм). Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым – закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели, следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан компанией «Бош». Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку. Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна).

Обслуживание дрели

Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели. Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.

Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.

После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели, нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Замена патрона на дрели требует определенных навыков и знаний

Патрон для электроинструмента фактически является расходным материалом. Замена его происходит не часто, но рано или поздно домашний мастер сталкивается с вопросом: как его заменить?
Для понимания процесса ремонта дрели, ознакомимся с разновидностями патронов и механизмами их крепления.

Патроны для дрели с различным способом крепления

Кулачковый тип

Ключевой

Зажимной механизм приводится в действие коническим зубчатым ключом, отсюда и название. При проворачивании внешней муфты, подвижные кулачки при помощи резьбового соединения сходятся к центру и зажимают сверло. Самый распространенный тип. Отлично удерживает насадку, позволяет производить сверление в любом направлении вращения. Недостаток – ключ всегда должен быть под рукой.

ВАЖНО! При замене сверла с помощью ключа, электроинструмент должен быть отсоединен от сети.

Резьбовой (второе наименование – бесключевой)

Кулачки смыкаются за счет давления подвижного упора, расположенного у основания механизма. Корпус патрона просто наворачивается на упор, соединенный с валом. Прост в использовании, но имеет ряд недостатков. Слабое усилие зажима и одно направление сверления.

Быстрозажимной

Принцип работы такой же, как и у ключевого. Только внешняя муфта поворачивается усилием руки. Бывают двух типов.

Одномуфтовый

Для замены сверла достаточно одной руки. Вал удерживается за счет силы трения в редукторе, или блокируется специальным приспособлением.

Двухмуфтовый

Одной рукой необходимо удерживать нижнюю муфту, одновременно вращая второй рукой верхнюю. Благодаря этому фиксация сверла получается более прочной.

Такие корпуса могут изготавливаться из пластика или металла. Все зависит от условий использования дрели.

Такой тип патрона носит распространенное название – самозажимной. Многие мастера, используя дрель с регулятором оборотов, просто удерживают муфту патрона рукой, одновременно нажимая клавишу пуска электроинструмента. При этом механизм зажима фиксируется как бы сам.

ВАЖНО! Зажимать ключевой патрон, удерживая его рукой – опасно.

Замена сверла или другой насадки в таких патронах происходит быстро, но сила зажима невысока. Поэтому для выполнения работ с заготовками из металла или камня лучше использовать дрель с ключевым механизмом.

Тип SDS

Патроны такого типа в обычных дрелях используются редко. Основное применение – перфораторы.

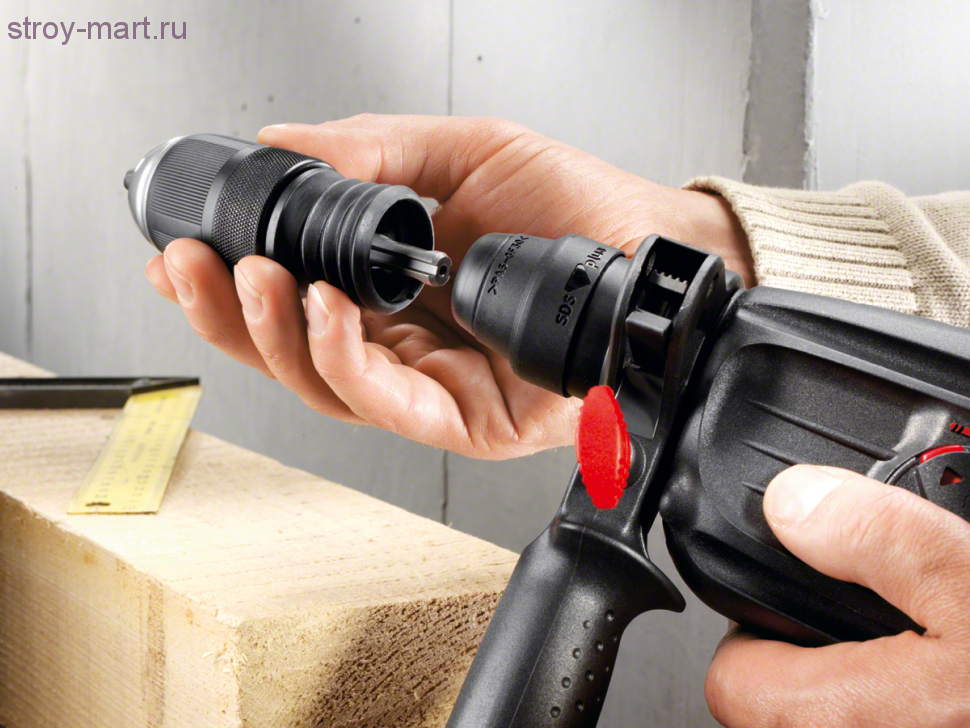

Патрон SDS применяется в перфораторах

Принцип действия – шариковый/цанговый. Для фиксации требуется специальное сверло, которое благодаря особой форме ножки является частью механизма.

Замена насадки производится одной рукой. Достаточно потянуть на себя муфту, зажим распускается и можно менять сверло. Недостаток – отсутствие жесткой фиксации насадки. Имеется продольный люфт.

Замена патрона на дрели

Любой механизм когда-нибудь ломается. Патрон для дрели не исключение. Многие пользователи дрели не знают, как разобрать узел, удерживающий патрон на рабочем валу редуктора. В нашем материале вы найдете не только ответы на вопросы об устройстве крепления, но и получите практические рекомендации по демонтажу патронов. В целом, ремонт дрели своими руками вполне посильная задача, нужно просто знать с чего начать и как разобрать.

Итак, рассмотрим механизмы крепления патрона на рабочий вал — их всего два. Резьбовой или конусный. Разбирать принципиальные достоинства и недостатки каждого нет смысла. Оба способа существуют много лет, применяются при изготовлении дрелей и шуруповертов самыми разными производителями, и доказали свою надежность.
Пример того как можно заменить испорченный патрон смотрите в этом видео.

Резьбовое крепление патрона

Корпус патрона накручивается на вал до упорного кольца. Усилий прилагать не требуется, поскольку подобное устройство является самозажимным, и в процессе работы соединение надежно фиксируется. Помимо основного резьбового соединения с правым шагом, предусмотрен страховочный винт с левой резьбой. Две противоположные резьбы надежно защищают крепление от самопроизвольного раскручивания.

Маркировка

Чтобы иметь возможность заменить патрон (как по причине износа или поломки, так и для расширения возможности инструмента), необходимо знать параметры резьбового соединения. Хвостовики, как правило, выпускаются с метрической или дюймовой резьбой.

Метрическая (в основном отечественного производства) маркируется следующим образом: 1,2-15 М10*1,25 (1,2-15 – диаметр вала (хвостовика), М10 – тип резьбы, 1,25 – шаг витков резьбового соединения)

Дюймовая (наиболее популярная маркировка) имеет следующий вид: 2-10мм ½-15UNF (2-10 – диаметр вала (хвостовика), UNF – тип резьбы, 1,2 – диаметр резьбы в дюймах, 15 – шаг резьбы, точнее – количество ниток на дюйм).

Аналогичная маркировка присутствует и на патронах. Таким образом, приобретая новое изделие – вы не ошибетесь с параметрами совместимости.

Демонтаж

Первое действие – углубить кулачки в корпус патрона, обеспечив их максимальное разведение;
Затем надо открутить фиксирующий винт на донышке патрона, в самом его центре. ВАЖНО! Не забываем о левой резьбе, крутить надо по часовой стрелке;

Если винт не откручивается – необходимо постучать по его головке. Как правило, это всегда срабатывает
Надеть рожковый ключ на приливы (лыски) вала, и открутить патрон против часовой стрелки. Если этого сделать не удается – надо обстучать корпус патрона по кругу;

Металлический можно обстучать молотком, пластиковый – резиновой киянкой.

Можно зажать патрон в тисках с мягкими насадками на губки, или открутить его с помощью газового ключа
Если лысок на хвостовике не оказалось – придется разобрать корпус дрели и аккуратно зафиксировать в тисках вал ротора электромотора;

Механизм в этом случае откручивается тем же газовым ключом.

Монтаж нового или обслуженного старого патрона осуществляется в обратном порядке.

К достоинствам данного способа можно отнести надежность фиксации и простоту монтажа. Недостаток – этот способ не выдерживает больших нагрузок, поэтому такое крепление не используется в больших и мощных инструментах.

Конусная фиксация

Самым распространенным и популярным механизмом крепления является конус Морзе.

Эта, бесхитростная на первый взгляд, конструкция – на самом деле продукт точного расчета диаметров, угла конуса и длины хвостовика. Механизм состоит из двух частей, хвостовика патрона и ответной части на валу редуктора. На конце имеется плоский фиксатор отверточного типа, предотвращающий прокручивание. Зацеп является саморегулируемым.

То есть по мере возрастания нагрузки – сила трения возрастает. При появлении контр усилия — конусная пара легко распадается. Благодаря этому свойству конусное соединение достаточно легко демонтируется.

Маркировка

На российском рынке приняты обозначения конуса согласно нормативам ГОСТ. В7 — В45 – так обозначается размер конусного фиксатора на самом валу и на патроне. Цифра обозначает диаметр.

Демонтаж

Несмотря на исключительную прочность соединения – конус Морзе очень легко разъединяется. Для этого необходимо сначала обстучать корпус патрона легкими и точными ударами по кругу, затем одним резким и точным ударом по задней части сбить его с вала. Достаточно смещения на десятую долю миллиметра – конус легко разделяется на две части.

В качестве бонуса рассмотрим интересное приспособление для дрели – переходник угловой с патроном.

В ряде случаев, подобраться к месту сверления затруднительно. Особенно это актуально при работе с готовыми механизмами, которые нельзя разбирать во время ремонтных работ. В таких случаях может пригодиться угловой патрон.

Фактически, это пара конусных шестерен, работающих без понижения или повышения оборотов, а просто изменяющая геометрию рабочего вала дрели. Крепится так же точно, как и патрон – резьбовым или конусным соединением.

как снять, поменять быстрозажимной, разобрать мини, заменить своими руками у шуруповерта, бзп

Патрон для дрели может быть представлен несколькими видами, которые заметно отличаются устройством и конструктивными особенностями. Заменить такую часть электродрели быстро своими руками вполне возможно, но необходимо знать основные правила выполнения таких работ.

Содержание

1 Патрон для дрели: устройство и разновидности
2 Характеристика быстрозажимного патрона дрели
3 Патроны для дрели: разновидности (видео)
4 Как снять и разобрать патрон электродрели
5 Как снять патрон с дрели (видео)
6 Замена патрона дрели своими руками
7 Как поменять патрон в дрели своими руками (видео)

Патрон для дрели: устройство и разновидности

Значительная часть моделей дрелей оснащается так называемыми кулачковыми устройствами. Такой вариант является полым цилиндрическим корпусом, на поверхности которого располагается движимая деталь в виде кольца или гильзы регулирования. Одно основание цилиндра закрепляется на вал дрели. Вторым основанием осуществляется фиксация насадок.

Процесс вращения регулировочного кольца вызывает движение кулачков, выполненных из металла.

Сближение и удаление таких кулачков зависит от направленности кольцевого вращения.

Чтобы выполнить закрепление на вале, корпус оснащается специальным удобным резьбовым отверстием или имеет особую конусную поверхность. Также существуют виды патронов, которые лучше всего подходят для оснащения специально разработанных моделей перфоратора. Снять и поменять его вполне возможно самостоятельно. Кулачкового типа патроны для дрели позволяют выполнить закрепление насадки и хвостовика в стандартных пределах 0,8-10 мм и 1,5-13 мм.

С целью обеспечения максимальной надёжности при креплении очень важно затягивать патрон с применением значительного усилия. Кулачковые патроны могут быть:

«обычными», представленными «ключевыми» или «зубчатыми венцовыми» вариантами;
«быстрозажимными» или патрон бзп.

Чтобы затянуть или открутить кольцо регулирования на «обычном» устройстве, потребуется использовать специальный ключ.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели.

Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

недостаточно качественное выполнение зажима сверла;
отсутствие достаточной устойчивости к пыли;
поломка зажимного механизма.

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

конусовидные захватные губы;
внутренняя часть с губами;
внешняя зажимная часть.

При необходимости может осуществляться замена каждого отдельного элемента такого прибора, для чего необходимо правильно устройство разобрать.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

заглубить кулачки внутрь корпуса и максимально их развести;
выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей.

Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Как снять патрон с дрели (видео)

Для демонтажа и самостоятельной разборки патрона электрической дрели необходимо приготовить набор инструмента, представленный:

тисками;
плоскогубцами;
отверткой;
молотком;
маленькой киянкой;
зубилом;
надфилем и шлифовальной шкуркой;
кисточкой с мягкой щетиной и масленкой;
набором ключей газовых;
разводным ключом;
шилом;
напильником;
штангенциркулем.

Базовый вариант набора инструмента может незначительно варьироваться в зависимости от типа соединения и сложности выполняемых демонтажных работ. Не следует применять излишнюю силу, так как в этом случае может быть безвозвратно повреждена не только наружная, но и внутренняя рабочая часть устройства.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения.
С этой целью нужно нагреть патрон в масле до температурных показателей в 110^оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;

если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как поменять патрон в дрели своими руками (видео)

Патрон является одним из основных узлов механизма электрической дрели, поэтому от его состояния будет зависеть работоспособность инструмента и качество выполняемых работ. Выполнить замену такого устройства самостоятельно вполне возможно и не обладая навыками и специальными познаниями, но в этом случае нужно правильно определить причину поломки и придерживаться стандартной инструкции по ремонтным работам.

Замена патрона на дрели макита

Содержание

1 Виды патронов на дрелях Makita
2 Замена патрона на новый
3 Виды патронов на дрелях Makita
4 Замена патрона на новый
5 Как снять и разобрать патрон шуруповерта
6 Как устроен патрон
- 6.1 Аккумуляторная дрель-шуруповерт BOSCH
- 6.2 Виды быстрозажимных конструкций
7 Способы крепления патрона к валу
8 Типоразмеры и как их расшифровать
- 8. 1 Аккумуляторная дрель-шуруповерт Bort
9 Как открутить патрон на шуруповерте
- 9.1 Аккумуляторная дрель-шуруповерт Metabo PowerMaxx
- 9.2 Гильза с фиксирующим винтом
- 9.3 Аккумуляторная дрель-шуруповерт Makita
- 9.4 Конус «Морзе»
- 9.5 Аккумуляторная дрель-шуруповерт Hyundai
- 9.6 Резьбовое соединение
10 Как разобрать патрон шуруповерта
- 10.1 Сетевая дрель-шуруповерт Интерскол
- 10.2 Детали конструкции
- 10.3 Что делать, если патрон не разбирается
- 10.4 Аккумуляторная дрель-шуруповерт СПЕЦ
11 Как правильно подобрать новый патрон
- - 11.0.1 Пока комментариев нет. Начните обсуждение!

Необходимость навесить полку или повесить картину вынуждает домашнего мастера приобрести соответствующий инструмент. Речь идёт о дрели. Безусловно, без неё сегодня не обходится ни одна квартира (в особенности, если речь идёт о железобетонном доме). Пытаться забить дюбель в бетон при помощи одного лишь молотка – идиотизм. Однако, обыватель даже не подозревает о том, какие технические аспекты необходимо учитывать при выборе дрели. В последующем, это незнание может вылиться в определённые трудности с восстановлением работоспособности в случае выхода инструмента из строя.

Дрели-шуруповёрты Makita успели зарекомендовать себя на российском рынке исключительно с положительной стороны. Во-первых, они обладают доступной стоимостью. Во-вторых, в любом крупном городе всегда можно найти сервис, который поможет в качественном и быстром ремонте. Отметим, что выход из строя означенного оборудования в подавляющем большинстве случаев происходит из-за некорректной эксплуатации.

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Если говорить именно об универсальных, утилитарных моделях дрелей, то в подавляющем большинстве случаев применяется быстрозажимной патрон. Он имеет ряд преимуществ.

К примеру, для смены биты не потребуется применение специального ключа. Всё происходит в полуавтоматическом режиме. Безусловно, когда насадки (биты на дрель) приходится менять часто (во время ремонтных работ дома, к примеру), рекомендуется использовать именно такой патрон.

Кулачковый патрон для дрели подразумевает более плотную фиксацию биты. Зажимается она при помощи специального ключа. Он всегда идёт в комплекте к дрели. На смену биты приходится тратить больше времени (ослабить патрон, поменять биту, затянуть патрон).

Замена патрона на новый

Вне зависимости от типа патрона со временем он приходит в негодность. Чаще всего приходится говорить о поломке фиксирующих кулачков. В особенности часто это происходит на дрелях, которые имеют ударную функцию (а-ля перфоратор).

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Для замены патрона на новый необходимо произвести следующие действия: ослабить патрон, в центр патрона упереть отвёртку, зафиксировать вал (на котором и закреплён патрон) при помощи обыкновенного рожкового ключа.

Приложив необходимое усилие, патрон демонтируется.

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Замена патрона на новый

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Приложив необходимое усилие, патрон демонтируется.

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Как устроен патрон

Используются две основные конструкции.

Кулачковые — фиксация происходит при помощи Г-образного ключа, вставляющегося перпендикулярно.
Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Аккумуляторная дрель-шуруповерт BOSCH

Виды быстрозажимных конструкций

Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Способы крепления патрона к валу

Есть два основных способа.

На резьбе — гильза накручивается на вал.
С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Типоразмеры и как их расшифровать

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Как открутить патрон на шуруповерте

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Аккумуляторная дрель-шуруповерт Makita

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Аккумуляторная дрель-шуруповерт Hyundai

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Как разобрать патрон шуруповерта

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Сетевая дрель-шуруповерт Интерскол

Детали конструкции

Рукав
Основание
Шайба
Подшипник
Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
Болт или сверло вставляем сзади.
Разводим кулачки.
Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Аккумуляторная дрель-шуруповерт СПЕЦ

Как правильно подобрать новый патрон

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

Подробную инструкцию по разбору шуруповерта смотрите на видео.

Материал подготовил: Артем Филимонов

Пока комментариев нет. Начните обсуждение!

ИВД. 2-комнатные квартиры

Нашли ошибку? Выделите ее и нажмите Ctrl+Enter

Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала «Идеи Вашего Дома» — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.

На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.

Как снять патрон с советской дрели и шуруповерта

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

Отсутствует необходимость использовать дополнительные инструменты
Возможность закрепления насадки одной рукой
Высокая скорость замены насадок
Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

электродвигателя, создающего движение вращения;
механизма, передающего это вращение к зажимному устройству;
и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

резьбовой;
с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.
Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
Клинят свёрла (в том случае, когда изношен конус).
Отверстия получаются неправильной формы.
Изнашиваются хвостовики свёрл.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
Установить внутрь насадку хвостовой частью
Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

Как снять патрон с советской дрели

instrument.guru > Электроинструмент > Как снять патрон с дрели, как его откручивать или разбирать

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт.

Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно.

Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

Конструктивные особенности

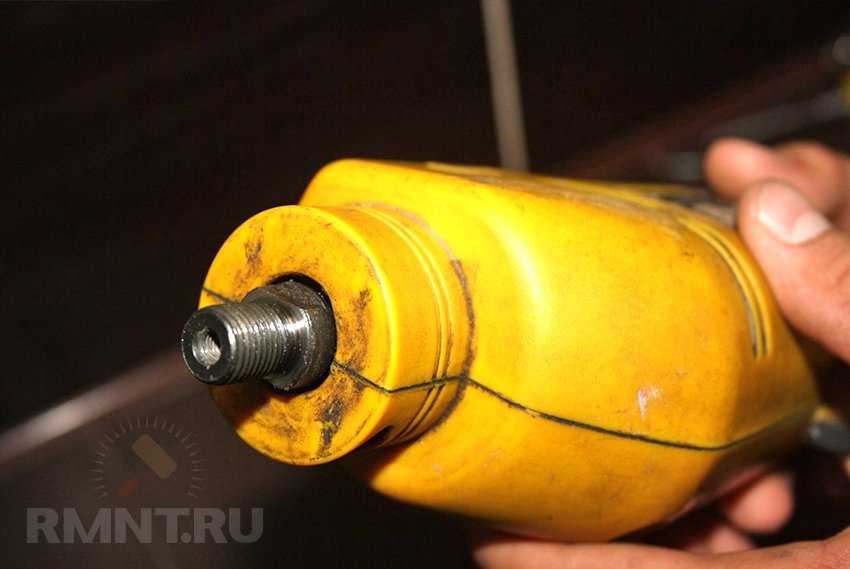

Крепление патрона на шпинделе электродрели
Технология снятия патрона с электродрели
Демонтаж при конусном сопряжении
Демонтаж при наличии резьбового сопряжения
Заключение

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

резьбовым;
через фиксирующий винт;
через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

Отключить блок питания прибора.
Проверить, снята ли насадка.
Зажать в патроне конец короткий ключа на 10 мм.
Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

Отключить блок питания.
Разжать внутренние кулачки детали.
По часовой стрелке вывернуть внутренний винт с левой резьбой.
Зажать непосредственно в патроне шестигранник.
Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45

Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.

Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах

В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

Зубчато-венцовый. Хвостовик зажимается специальным ключом.
Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

Быстрый износ его элементов.
Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

Цилиндрический корпус.
Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

фрез;
свёрл;
метчиков с хвостовиками малого диаметра.

Как выбрать новый патрон

Итак, патрон снят. Теперь нужно выбрать на его место другой. Эти устройства бывают разного типа:

ключевой патрон, в котором бита зажимается при помощи ключа;
бесключевой быстрозажимной патрон.

В ключевом устройстве рабочая бита может устанавливаться и крепиться более надежно. Но и бесключевые патроны обеспечивают достаточную фиксацию. Замена сверла или биты происходит очень быстро. Отсутствие зубцов на патроне обеспечивает безопасность работы. Какой же вариант выбрать для собственного инструмента?

Если при выполнении работы приходится часто менять биты, лучшим выбором будет быстрозажимной патрон. Для крепления и фиксации сверла большого диаметра более подойдет ключевой патрон.

Далее нужно правильно выбрать резьбу. Ее размер обычно написан на патроне. То же касается и выбора конуса. В любом случае старый патрон можно принести в магазин, где специалисты помогут сделать правильный выбор. ГОСТ 9953-82 предусматривает 9 различных типоразмеров конуса Морзе:

В7;
В10;
В12;
В16;
В18;
В22;
В24;
В32;
В45.

Чем больше значение числа, тем больше конус.

На изделиях зарубежного производства используется дюймовая резьба. Маркировка ее примерно такая: 2-13 мм ½-20 UNF. 2-13 — это диаметр бит в мм, ½ — диаметр в дюймах нарезанной резьбы, 20 — количество ниток на каждом дюйме. Патроны с конусом Морзе и с резьбой могут быть как ключевые, так и быстрозажимные.

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Пропал ключ от патрона? Вы можете заменить сверло без него

«Дрель Chucks» Nottinghack лицензируется в соответствии с CC BY-SA 2.0

Если вы читаете эту статью, скорее всего, вы являетесь владельцем сверлильного станка, большой дрели или одной из тех старых дрелей, которые никогда не перестают работать. И я также собираюсь предположить, что вы либо потеряли ключ от патрона, либо сломали его после многих лет использования (эти штуки чертовски хрупкие, я прав?). К счастью, вы нашли этот пост, и я не позволю вам выбросить дрель из окна (удачи вам, если у вас есть сверлильный станок!). Теперь давайте перестанем тратить ваше время и приступим к делу.

Если вы спешите, вот краткое руководство по замене сверла, если у вас нет ключа для патрона:

Поместите сверло подходящего размера (не сверло) внутрь сверла. отверстий сверлильного патрона;
Удерживая сверло на месте, используйте плоскогубцы, чтобы зажать патрон;
Поверните патрон плоскогубцами против часовой стрелки, разблокируйте и извлеките сверло;
Установите новую биту на место и заблокируйте патрон рукой, чтобы бита не выпала;
Затяните сверло с помощью сверла и плоскогубцев (так же, как и раньше, но патрон нужно повернуть в другую сторону).

Если вы хотите узнать больше или узнать о других способах выполнения работы, не пропустите оставшуюся часть статьи!

Как заменить сверло без ключа патрона (1-е решение)

Это один из возможных подходов. Я делал это много раз с успехом. Вам понадобится:

Пара плоскогубцев . Это могут быть скользящие соединения, шпунт и паз, блокирующие или фиксирующие плоскогубцы. Все, что у вас есть, достаточно велико, чтобы зажать сверлильный патрон. Вы также можете использовать гаечный ключ, если он у вас есть.
Сверло , которое подходит к отверстиям, в которые вы обычно вставляете ключ патрона. Другие вещи тоже подойдут, но я обнаружил, что хвостовик биты обычно очень хорошо входит в отверстие патрона.

Вот и все. Теперь давайте приступим к делу. Я сделал процедуру в виде списка, чтобы вам было легче читать.

1. Разблокируйте патрон и извлеките сверло

Вставьте сверло (не конец сверла, а хвостовик) в одно из шпоночных отверстий патрона. Используйте перчатку или ткань, чтобы обернуть сверло, чтобы не порезать руку.
Удерживая биту на месте, возьмите плоскогубцы и используйте их, чтобы зажать патрон. Если вы беспокоитесь о том, что кулачки испортят внешний вид патрона, оберните его тканью, куском кожи или чем-то другим, что у вас есть.
Держите биту неподвижно и поверните патрон против часовой стрелки, чтобы разблокировать биту. Вы также можете перемещать их одновременно, если вам так будет лучше.
Патрон разболтается, и вы без проблем сможете извлечь биту.

2. Установите новую насадку

Установите на место новую насадку и зафиксируйте ее вручную. Просто вращайте патрон, удерживая сверло. Таким образом, бита не выпадет.
То же, что и раньше: вставьте сверло в одно из отверстий патрона и плоскогубцами затяните патрон по часовой стрелке.
Одного отверстия должно быть достаточно, но особенно если у вас есть старая дрель, вы должны проверить, хорошо ли затянуты и другие отверстия.

3. Проверьте сверло

Прежде чем приступить к работе, необходимо убедиться, что сверло правильно отцентровано. Для этого приведите дрель в движение и проверьте, нет ли биения. Если нет, вы можете идти.

По моему мнению, этот подход вполне подходит (я делал это несколько раз). Однако некоторые люди могут предупредить вас, что таким образом вы можете повредить сверло с патроном. Если вы используете ленточный ключ , тогда ваш патрон будет в полном порядке. Если вы хотите быть в полной безопасности, в следующем абзаце я представлю вам другое решение.

Как заменить сверло без ключа патрона (2-е решение)

В этом случае вам понадобятся:

Отвертка с плоской головкой . Он должен быть достаточно большим, чтобы правильно входить в зубья сверла патрона.
То же, что и раньше, сверло , которое подходит к ключу патрона.

1. Разблокируйте патрон и извлеките сверло

Вставьте хвостовик сверла в одно из шпоночных отверстий патрона. Опять же, для вашей же безопасности используйте перчатку или ткань, чтобы обернуть сверло.
Удерживая биту на месте, используйте отвертку, чтобы повернуть шестерню. Для этого используйте сверло в качестве рычага. Взгляните на картинку в начале абзаца. Это должно быть довольно понятно. Быстрого удара должно быть достаточно, чтобы разблокировать патрон.
Когда патрон ослаблен, вы можете легко удалить биту.

2. Установите новое сверло

Выполните ту же процедуру, что описана в решении 1. В этом случае, чтобы затянуть патрон, вы поместите отвертку с другой стороны сверла, как использовать его как рычаг. Просто будьте осторожны, прикладывая силу к отвертке, потому что она может легко выскользнуть из положения.

3. Проверьте сверло

Как и прежде, вам обязательно нужно убедиться, что бита правильно установлена в кулачках патрона. Для этого приведите дрель в движение и проверьте, нет ли биения. Если нет, вы можете идти.

Как заменить сверло, если у вас быстрозажимной патрон

Если у вас быстрозажимной патрон, замена сверла не составит труда. Эти патроны состоят из 2-х частей. Вы можете открыть их вручную, вращая эти части в противоположном направлении. Обычно также есть указание, в какую сторону его повернуть (например, «разблокировать» и «закрыть», написанные на гладкой металлической части).

После того, как вы разблокируете его, вы можете открыть его вручную, пока сверло не выйдет, или вы можете повернуть сверло против часовой стрелки, чтобы открыть челюсти быстрее.

Чтобы установить новое сверло, вставьте его в бранши и зафиксируйте на месте, вращая сверло по часовой стрелке. Держите патрон неподвижно, делая это. Для большей безопасности вы можете вращать патрон вручную.

Какой ключ патрона мне нужен? «Ключ для патрона — сталь, около 1950–1970» лицензируется в соответствии с CC BY 4.

Если у вас нет ключа для патрона или вы его сломали, и вы не чувствуете себя комфортно с решением, которое я предложил ранее, чтобы заменить сверло без него вам следует подумать о получении нового ключ патрона .

Есть ключевой момент, который вам необходимо учитывать: ваш ключ для патрона должен соответствовать вашему сверлильному патрону. На рынке представлены ключи различных размеров. На самом деле, вам нужно совместить пост, угол и количество зубов. Если вы можете, вы должны связаться с производителем вашей дрели и получить от них новый ключ. Если вы не можете получить его у них, в вашем местном магазине могут быть стандартные ключи. Убедитесь, что он соответствует вашему патрону как можно лучше. Вы же не хотите повредить свой сверлильный патрон.

Если у вас есть несколько дрелей с патронами разных размеров, вам следует подумать о приобретении одного из этих ключей. Они бывают разных размеров для разных патронов. Мне очень нравится эта модель : она поставляется с магнитом в центре, поэтому ее не так легко потерять.

Еще одна вещь, которую вы должны рассмотреть, это заменить патрон на сверлильный патрон без ключа. Я бы не рассматривал это как доступный вариант (ключ для патрона стоит намного меньше, чем патрон без ключа), но я слышал, что люди делают это, поэтому я подумал, что должен сообщить вам об этом. Опять же, убедитесь, что вы выбрали подходящий размер патрона. Кроме того, если у вас есть старая дрель или сверлильный станок, вы можете не найти быстрозажимной патрон, подходящий для вашего станка. Вот список доступных патронов без ключа на Amazon.

Выводы

Итак, прочитав эту статью, вы сможете заменить сверло, даже если у вас нет любимого ключа для патрона. Я представил несколько решений, для которых требуются инструменты, которые должны быть у вас в наличии. Если вы беспокоитесь о том, чтобы не повредить сверлильный патрон, обязательно приобретите новый подходящий ключ для патрона. Но если вы спешите закончить свой текущий проект, ваша дрель будет в порядке, даже если вы используете пару плоскогубцев. Я делал это в течение многих лет после того, как одолжил ключ от патрона у друга и так и не получил его обратно (да, вы правильно поняли), и моя дрель в полном порядке.

И последнее: когда вам нужно крепко держать сверла, вы всегда должны надевать перчатки или обернуть их чем-нибудь, чтобы не порезать мне руку. Я знаю, что я привередлив, но я однажды порезал себе руку, делая это, поэтому я хочу избежать неприятных сюрпризов.

Еще одна вещь (это последняя, обещаю). после того, как вы вставите новое сверло, никогда не забывайте проверять правильность установки сверла. Всегда проворачивайте дрель пару раз, прежде чем приступить к работе, чтобы проверить, нет ли каких-либо колебаний. Так вы предотвратите множество несчастных случаев.

Как отремонтировать и заменить патрон сверлильного станка

По

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 22.01.20

Семьдесят четыре / Getty Images

Наличие точного сверлильного станка в вашем распоряжении является одним из ключевых преимуществ, которыми обладают мастера по дереву перед плотниками и другими мастерами, которые должны носить инструменты на рабочем месте. Мало того, что сверлильный станок может выполнять большие чистые отверстия более эффективно, безопасно и с гораздо меньшими физическими усилиями, чем дрель, он также отлично справляется с другими полезными задачами, такими как растачивание длинных шпиндельных отверстий или использование в качестве шлифовального станка для шпинделя. шлифование криволинейных вырезов, созданных электролобзиком или ленточной пилой.

Кроме того, сверлильный станок может работать с битами, которые намного крупнее и точнее, чем те, которые обычно используются с портативными дрелями. Например, не рекомендуется использовать долото Форстнера для вырезания отверстия с плоским дном с помощью ручной дрели, но сверлильный станок справится с этой задачей без особых усилий.

Но для выполнения любой из этих задач патрон сверлильного станка — зажимная головка, удерживающая и вращающая сверла, — должен быть в хорошем рабочем состоянии. Если патрон не удерживает сверло ненадежно, или если оно тугое или не выровнено, ваш сверлильный станок не будет работать должным образом, и отверстия, которые вы просверлите, не будут такими точными.

Как работает патрон сверлильного станка

Патрон сверлильного станка обычно представляет собой трехкулачковый зажим, который равномерно и надежно затягивается вокруг хвостовика сверла. Большинство патронов для сверлильных станков имеют размер не менее 1/2 дюйма (размер патрона указывает максимальный диаметр хвостовика, который он принимает), а многие имеют размер 3/4 дюйма. Патрон затягивается с помощью зубчатого ключа, называемого ключом для патрона . Чтобы установить биту, вы просто вставляете хвостовик биты в патрон и вручную затягиваете кольцо до тех пор, пока губки не будут равномерно и надежно удерживать биту, затем вставьте кончик ключа в одно из отверстий на патроне выше. кольцо, совместив шестерни на ключе с шестернями на патроне. Поверните ключ патрона по часовой стрелке, чтобы затянуть патрон, или против часовой стрелки, чтобы ослабить зажим патрона на бите.

Обслуживание патрона часто сводится к простой очистке его, пока он еще находится на месте, но примерно раз в год рекомендуется полностью снять его для глубокой очистки, а затем снова установить. Для инструмента, который интенсивно использовался в течение многих лет, может потребоваться новый патрон.

Инструменты и расходные материалы, которые вам понадобятся

Воздушный компрессор или баллон со сжатым воздухом
Чистая ткань
Смазка для сушки
Защита глаз
Шестигранные ключи
Молоток (при необходимости)
Рожковые ключи (при необходимости)
Сменный патрон (при необходимости)

Инструкции

Очистка патрона
Чтобы почистить патрон, сначала отсоедините кабель питания от розетки в целях безопасности. Затем вытащите биту из патрона и поверните кольцо так, чтобы кулачки полностью выдвинулись. Протрите патрон сухой безворсовой тканью. Затем полностью втяните челюсти и выдуйте все опилки из отверстия челюсти сжатым воздухом. Это удалит любые свободные опилки или грязь из кулачков патрона.
СОВЕТ : При использовании воздушной форсунки для выдувания любых незакрепленных частиц надевайте защитные очки, чтобы защитить глаза от летящих частиц.
Смажьте патрон
После очистки патрона внутри и снаружи смажьте его, распылив небольшое количество качественной высыхающей смазки (например, Boeshield T-9) на открытые кулачки патрона. Поверните кольцо, несколько раз выдвинув и втянув губки, пока смазка не впитается в механизм, затем сотрите излишки.
Если эта простая процедура очистки и смазки не приводит патрон в нормальное рабочее состояние, продолжайте снимать патрон для более тщательной очистки.
Снимите патрон
На большинстве ручных дрелей патроны снимаются путем ослабления установочного винта внутри открытых кулачков патрона, но в сверлильном станке патрон имеет конический вал, который запрессован в шпиндель.
Чтобы начать снятие, нажмите на ручку инструмента, чтобы опустить пиноль и патрон до упора, затем поверните фиксатор пиноли, чтобы зафиксировать механизм в опущенном положении.
Затем найдите большую вертикальную прорезь внутри стержня пера. Если вы найдете этот слот, вставьте ключ для снятия патрона и постучите по его концу молотком, чтобы выбить патрон из шпинделя пиноли.
Если у вашего патрона нет ключа для снятия и соответствующего паза, поднимите пиноль, пока верхний край хомута патрона не окажется примерно на 1/2 дюйма ниже корпуса дрели, и затяните фиксатор пиноли, чтобы зафиксировать пиноль. Затем наденьте головку большого рожкового ключа на шпиндель пиноли чуть выше воротника патрона. Сильно нажмите на большой гаечный ключ, чтобы вытащить патрон из шпинделя пиноли.
Очистка патрона
Сняв патрон, протрите конический вал патрона сухой безворсовой тканью. Затем продуйте отверстие в нижней части шпинделя пиноли сжатым воздухом, чтобы удалить грязь или опилки.
Если патрон сильно изношен или поврежден, вам необходимо купить замену. Если после чистки он окажется в хорошем состоянии, его можно переустановить.
Установите патрон
Чтобы заменить или переустановить патрон, поднимите пиноль в самое верхнее положение и затяните фиксатор пиноли, чтобы зафиксировать шпиндель. Поверните стол сверлильного станка в сторону, чтобы он не мешал установке патрона.
Затем вставьте конический хвостовик патрона в шпиндель пиноли. Слегка поверните патрон рукой, пока квадратная головка наверху хвостовика не войдет в гнездо внутри шпинделя пиноли. Полностью втяните кулачки и один раз сильно ударьте молотком по нижней части патрона, чтобы хвостовик патрона вошел в шпиндель пиноли.
Поверните муфту патрона, чтобы проверить работу патрона, затем подключите двигатель, вставьте сверло в патрон и сделайте пару пробных отверстий, чтобы убедиться, что повторно установленный патрон работает правильно.

Патрон «Быстрый» | Патроны | Электроинструменты Metabo

Чтобы использовать все функции на этом веб-сайте, вам потребуется JavaScript. Пожалуйста, измените настройки браузера и активируйте JavaScript.

Быстросменный патрон

		№ для заказа
	Быстросменный сверлильный патрон Futuro Plus S 1 M, «Quick» (627240000) Простая, быстрая и удобная замена сверлильного патрона с помощью системы быстрой замены Metabo Quick Стабильная модель с металлической втулкой; 1 рукав; ударопрочная модель; подходит для вращения по часовой стрелке и против часовой стрелки Максимальное открытие: 1,5–13 мм Подходит для всех машин Metabo LT и LTX «Quick»	627240000

	Быстросменный патрон Futuro Plus H 1 П+Л, 10 мм «Quick» (627259000) Простая, быстрая и удобная замена сверлильного патрона с помощью системы быстрой смены Metabo «Quick» Модель с металлической втулкой; 1 рукав; ударопрочная модель; подходит для вращения по часовой стрелке и против часовой стрелки Максимальное открытие: 1,0–10 мм Подходит для всех машин Metabo L «Quick»	627259000

	Быстросменный патрон Futuro Plus H 1 R+L, 1,5–13 мм Quick (636608000) Простая, быстрая и удобная замена сверлильного патрона с помощью системы быстрой смены Metabo Quick Компактная модель с металлическим кожухом; 1 рукав; ударопрочная версия; подходит для вращения по часовой стрелке и против часовой стрелки Максимальное открытие: 1,5-13 мм Подходит для всех машин Metabo L «Quick»	636608000

	Быстросменный резьбовой сверлильный патрон Futuro Plus H 1 R+L, M4-M6, «Quick» (627235000) Быстрозажимной патрон для установки метчиков с квадратным и цилиндрическим хвостовиками Простая, быстрая и удобная замена сверлильного патрона с помощью системы быстрой замены Metabo Quick Модель с металлической втулкой; 1 рукав; ударопрочная версия; подходит для вращения по часовой стрелке и против часовой стрелки Ширина зажима: 1,5-8 мм; патрон с квадратным держателем 3,5 мм для M4 и 5,0 мм для M6 Подходит для всех станков Metabo LT и LTX «Quick»	627235000

	Быстросменный сверлильный патрон Futuro Plus H 1 R+L, M8-M12 «Quick» (627237000) Быстрозажимной патрон для установки метчиков с квадратным и цилиндрическим хвостовиками Легко, быстро и удобно заменять сверлильный патрон с помощью система быстрой смены Metabo «Quick» Модель с металлической втулкой; 1 рукав; ударопрочная версия; подходит для вращения по часовой стрелке и против часовой стрелки Ширина зажима: 1,5-13 мм, патрон с квадратным держателем 6,0 мм для M8 и 8,1 мм для M10 и M12 Подходит для всех машин Metabo Quick	627237000

	Быстросменные зубчатые патроны «Quick» (627238000) Простая, быстрая и удобная замена сверлильного патрона с помощью системы быстрой смены Metabo «Quick» Ударопрочная версия; подходит для вращения по часовой стрелке и против часовой стрелки Максимальное открытие: 1,5 — 13 мм Подходит для всех машин Metabo L и LTX «Quick»	627238000

Как заменить сверло без ключа патрона и сэкономить время и деньги

Электродрель — один из самых ценных и необходимых инструментов для любого проекта по ремонту дома. Доступны различные типы и стили электродрелей, и вы можете выбрать тот, который зависит от ваших предпочтений и возможностей.

Чтобы заменить биту, вам нужно знать, имеет ли дрель систему патрона с ключом или нет, и об этом нужно помнить. Потому что эта особенность диктует процедуру замены сверла.

Имейте в виду, что большинство небольших дрелей имеют систему автоматического патрона без ключа, тогда как более традиционные крупные электроинструменты имеют систему ручного патрона.

Единственное, что вам нужно знать, это как использовать два разных метода. Используя эти стратегии, вы можете решить свою проблему, но только если сделаете это правильно.

В этой статье показано, как заменить сверло без ключа для патрона.

Содержание

Что такое сверлильный патрон?

Сверлильный патрон — это специальный самоцентрирующийся патрон, используемый для закрепления сверл. Патрон имеет три кулачка, которые можно открывать и закрывать . В зависимости от направления необходимо вращать втулку патрона.

Ключ для сверлильного патрона представляет собой небольшой круглый инструмент, который вставляется в пазы сверлильного патрона и позволяет затягивать или ослаблять его по мере необходимости. Почти каждый сверлильный станок поставляется с собственным ключом для открывания и закрывания патрона во время замены биты. При установке новой насадки вставьте ключ в центр кулачка патрона.

Для чего нужен патрон?

Прежде чем вы сможете изучить Как заменить сверло без ключа патрона , вы должны сначала понять назначение патрона и его функции. Как только вы привыкнете к этой процедуре, вам будет намного удобнее следовать описанным нами шагам по замене сверла.

Основная функция патрона – надежно удерживать сверло во время сверления. Скорость вращения сверла очень высока . Последнее, что вы хотите, чтобы ваше сверло сместилось. Это не только может полностью сорвать проект, над которым вы работаете, но и довольно опасно.

Патроны можно найти на самых разных вращающихся инструментах, начиная от профессиональных дрелей и заканчивая сверлами, предназначенными исключительно для домашнего использования, и всем, что между ними. Этот ключ используется для разблокировки и ослабления патрона для удаления и замены сверл.

Когда ключ от патрона потерян, понятно, почему люди обеспокоены. Если вы не сможете заменить сверло, работа может остановиться.

Подробнее: Просверлите отверстие больше, чем ваше сверло

Замена сверла без ключа патрона

Да, существует несколько способов замены сверла. Однако те, которыми мы собираемся поделиться с вами, являются наиболее простыми и безопасными. Замените сверло плоскогубцами или отверткой с плоской головкой. Прочтите подробности методов и определите, какой из них лучше всего подходит для вас.

1-й процесс: Плоскогубцы Использование

Вам понадобятся плоскогубцы (конечно) и сверло, чтобы завершить этот процесс. Сверло должно войти в отверстие ключа патрона. Это очень важно для его правильной работы. Плоскогубцы должны быть достаточно большими, чтобы зажать патрон дрели при работе с ним.

Шаг 1. Извлеките сверло из патрона

Сначала вставьте сверло в замочную скважину патрона. Если у вас его еще нет, вы обязательно должны его приобрести. Если вы этого не сделаете, вы рискуете отрубить себе руки. И никто этого не хочет.

Шаг 2. Ослабьте патрон против часовой стрелки

Возьмите плоскогубцы и закрепите ими патрон, как только бита окажется на месте. Не отпускайте объект. Вы можете защитить патрон, накрыв его куском ткани.

Используя плоскогубцы, поверните патрон против часовой стрелки, продолжая удерживать патрон. Разблокировка бита должна быть легкой задачей после этого. Бит выпадет, и его будет легче удалить.

Шаг 3: Установка нового сверла

Теперь самое простое. Вставьте новые сверла и зафиксируйте их на месте. Чтобы закрепить биты, просто поверните их против часовой стрелки (по часовой стрелке).

Проверьте все отверстия и на всякий случай убедитесь, что винты правильно затянуты. В большинстве случаев достаточно одного места.

Шаг 4: Окончательная проверка

Мы еще не закончили нашу работу. До тех пор вы можете использовать только дрель. Убедитесь, что сверло отцентровано и находится в правильном месте. Просто вставьте новую биту в дрель и приступайте к работе.

Проверьте наличие биения, запустив сверло на открытой площадке. Нет необходимости в ключе для патрона, если вы его не видите. Поздравляю, друг мой.

Проверьте также: Как установить патрон на сверлильный станок

2-й процесс: используется отвертка с плоской головкой

В качестве альтернативы можно использовать отвертку с плоской головкой. Но вам все равно понадобится сверло, соответствующее отверстию. Конечно, вы можете использовать тот же бит.

Некоторые могут возразить, что эта стратегия безопаснее первой. Честно говоря, оба безопасны. Позже в ходе курса я расскажу, насколько эти процессы безопасны для вашей дрели. Так что читайте дальше. Давайте начнем.

Шаг 1: Установка сверла

Установка сверла аналогична предыдущему шагу. В одну из замочных скважин будет вставлено сверло. Опять же, убедитесь, что он подходит правильно.

В патроне почти наверняка есть шестерни. А зазоры между ними должны быть достаточно большими, чтобы отвертка могла захватить их. Цель здесь состоит в том, чтобы использовать отвертку.

Поместите отвертку и закрепите ее на месте. Просто поверните его против часовой стрелки, как вы это делали ранее, чтобы ослабить его.

Следует помнить об одном важном моменте: существует риск выпадения отвертки из паза.

Приложите достаточное усилие, чтобы убедиться, что он остается на месте, не причиняет вреда и не выскальзывает из рук.

Шаг 3. Установка нового сверла

Повторите предыдущий метод. Замените сверло и на этот раз затяните патрон, вращая его по часовой стрелке. Это все.

Запустите дрель и осмотрите сверло на наличие колебательных движений. Если их нет, бит центрирован, и вы готовы к работе.

Какой ключ патрона мне нужен?

Если у вас нет ключа для патрона или он сломан, и вам неудобно менять сверло без него, вам следует подумать о приобретении нового ключа для патрона.

Имейте в виду один важный момент: ваш ключ для патрона должен соответствовать вашему сверлильному патрону. На рынке доступны ключи различных размеров. Действительно, вы должны проверить угол стойки и количество зубов. Если возможно, вам следует связаться с производителем вашей дрели и запросить замену ключа.

Если они не могут его предоставить, ваш местный продавец может иметь стандартные ключи. Как можно точнее подберите его к своему патрону. Вы не хотите подвергать опасности шестерню патрона.

Если у вас есть набор сверл с патронами различных размеров, вам следует подумать о приобретении одного из этих многочисленных ключей для патронов. Они доступны в нескольких размерах для размещения различных патронов.

Мне особенно нравится эта модель, потому что она имеет магнит в центре, предотвращающий ее потерю.

Кроме того, вы можете рассмотреть возможность перехода на быстрозажимной сверлильный патрон. Я бы не считал это жизнеспособным решением (ключ для патрона значительно менее ценен, чем патрон без ключа), но я слышал, что другие делают это, и чувствовал себя обязанным сообщить вам.

Опять же, убедитесь, что вы приобрели патрон правильного размера. Кроме того, если у вас есть старая дрель или сверлильный станок, вы можете не найти быстрозажимной патрон, который подходит для вашего станка.

Как пользоваться быстрозажимным патроном?

Некоторые патроны не имеют ключа. Что ты можешь сделать? Это одни из самых простых для открытия. Быстрозажимные патроны состоят из двух частей, которые можно открыть вручную.

Чтобы открыть его, просто поверните его в обратном направлении. Некоторые патроны без ключа даже содержат печатные инструкции о том, как их поворачивать. Бит легко выходит, когда вы его разблокируете, и вы можете заменить его.

Установка нового патрона аналогична, только патрон нужно поменять местами.

Безопасны ли эти процессы?

Оба подхода безопасны для дрели и патрона. Некоторые могут полагать, что сверло с патроном можно уничтожить. Но этот метод удаления сверл использовался в течение многих лет без каких-либо серьезных проблем.

Если вы не совершите серьезную ошибку, все будет в порядке. Вы можете использовать ленточный ключ в качестве дополнительной меры предосторожности. Хорошо работает без ключа, чтобы ослабить сверло.

Таким образом, прочитав этот пост, вы сможете сменить сверло даже без вашего любимого ключа для патрона. Я показал несколько вариантов, которые требовали использования инструментов, которые у вас уже должны были быть.

Если вы беспокоитесь о том, чтобы не испортить свой сверлильный патрон, обязательно приобретите подходящий ключ для замены патрона. Однако, если вам не хватает времени для завершения вашего текущего проекта, ваша дрель будет работать нормально, даже если вы используете пару плоскогубцев.

Я занимаюсь этим годами с тех пор, как одолжил у друга ключ от патрона и так и не вернул его (да, вы правильно прочитали).

Наконец, всякий раз, когда вам нужно крепко держать сверла, вы всегда должны использовать перчатки или обернуть руки во что-нибудь, чтобы не порезать руку. Я понимаю, что придираюсь, но однажды я порезал ладонь, делая это, и я хотел бы избежать неприятных сюрпризов.

Дополнительно (обещаю, это последнее). После установки нового сверла всегда дважды проверяйте правильность положения сверла. Всегда проворачивайте сверло несколько раз перед началом работы, чтобы проверить наличие неровностей. Это поможет вам избежать нескольких неприятностей.

Шихаб Уддин

Привет, я Шихаб Уддин , я большой поклонник самоделок. Моя мастерская — это место, где я провожу большую часть своего свободного времени, и я всегда работаю над каким-то проектом. С этой целью я хотел бы поделиться с вами некоторыми своими знаниями и опытом в области производства электроинструментов, деревообработки и других специализированных материалов.

Я дам вам подлинные знания, которые помогут вам решить, подходит ли дрель в соответствии с вашими требованиями или нет. Если вы хотите найти лучшую дрель и узнать, какой тип дрели больше всего подходит для ваших нужд, я могу помочь вам с моим опытом. Моя страсть заключается в том, чтобы помогать другим находить правильные продукты, которые им нужны, по доступной цене.

Как работает сверлильный патрон?

Сверлильные патроны представляют собой механизмы, установленные на шпинделе, которые удерживают дрель или другой режущий инструмент. Они бывают с ключом, без ключа и гибридными системами, что позволяет быстро менять сверла. Сверлильные патроны часто соединяются со шпинделем станка через оправку сверлильного патрона, которую можно снять.
Оправка представляет собой стальной вал с двумя концами, один из которых обработан для установки в шпиндель станка, а другой — для установки в заднюю часть сверлильного патрона. Челюсти широко используются для удержания инструмента или заготовки в патронах. Челюсти (также известные как собаки) обычно располагаются радиально симметрично, подобно точкам звезды.

1 Патрон с ключом или патрон без ключа, что лучше?

2 Размер патрона

2.1 Стандартные размеры патрона

Патрон с ключом или патрон без ключа, что лучше?

Патрон

является одной из основных характеристик аккумуляторной дрели. В некоторых патронах для поворота втулки требуется ключ. Это так называемые «ключевые» щели. Однако в большинстве ручных дрелей и скоб используется прорезь без ключа, при которой втулка или оболочка затягивается вручную.

Сверлильный патрон

✔ Патрон с ключом

Патроны с ключом предназначены для использования ключа для ослабления или затягивания захвата инструмента. Когда проскальзывание является проблемой во время тяжелых операций, шпоночные патроны имеют то преимущество, что передают дополнительный крутящий момент на долото. Они могут вращаться как по часовой, так и против часовой стрелки.

✔ Быстрозажимной патрон

Быстрозажимной патрон предназначен для быстрого ослабления и затягивания инструмента на муфте патрона дрели вручную или с приложением крутящего момента. Инструмент можно ослабить, повернув зажимное кольцо против часовой стрелки. Патроны, используемые в бытовых многофункциональных дрелях, представляют собой бесключевые сверлильные патроны для переносного сверлильного оборудования. Обычно используются металлические или пластиковые втулки. Эти патроны также могут быть сконструированы для сверления в другом направлении.

💠 Поскольку патрон встроен в корпус сверла, быстрозажимные сверлильные патроны со встроенными хвостовиками часто более долговечны. Эти патроны обычно используются в промышленном оборудовании.

Гибридные сверлильные патроны

Гибридные сверлильные патроны доступны как с ключом, так и без ключа. Секция без шпонки затягивается автоматически, а секция с шпонкой регулируется на патроне для увеличения захвата и поддержки крутящего момента.

Патроны без ключа лучше?

Большинство механиков и экспертов считают, что шпоночные патроны более точны с точки зрения полного биения, а некоторые версии имеют минимальное биение. 0006 дюймов биения. Когда отверстия не имеют определенного допуска и используются только для зазора, можно использовать быстрозажимной сверлильный патрон для быстрой модификации ручных фрезерных станков.

сверлильный патрон с ключом и без ключа

Размер патрона

Размер патрона, который вы выберете, является одним из самых важных решений, которые вы примете. Это может существенно повлиять на вашу способность использовать дрель.

Максимальный размер биты, которую можно вставить в дрель, определяется размером патрона. Как показывает опыт, чем больше патрон, тем крупнее бита, которую можно использовать. Размер требуемого патрона часто определяется функцией, для которой он будет использоваться. 1/4 дюйма, 3/8 дюйма и 1/2 дюйма являются наиболее распространенными размерами.

Когда вы ищете идеальную дрель, решающим фактором является размер патрона. Давайте взглянем на некоторые вещи, о которых вам нужно подумать, чтобы сделать это проще.

Стандартные размеры патрона

Для дрели существует несколько основных размеров патрона. Тот, который вы выберете, часто будет определяться тем, как вы хотите использовать дрель.

10 мм (3/8 дюйма) — это первый стандартный размер. У них патрон меньшего размера и они менее мощные, чем те, у которых патрон больше. Чтобы компенсировать это, они обычно дешевле других сверл.
13 мм или 1/2 дюйма — следующий распространенный размер. Часто это более крупные и профессиональные сверла. В результате они могут быть пригодны для более широкого круга задач. Однако они будут дороже.

Часто задаваемые вопросы ❓

Какие факторы следует учитывать при выборе сверлильного патрона?
Максимальный размер биты, которую можно вставить в дрель, определяется размером патрона. Как показывает опыт, чем больше патрон, тем крупнее бита, которую можно использовать.

Имеет ли значение размер патрона?
Его размер определяет максимальный диаметр сверла и дает общее представление о мощности сверла.

Заключение 📜

Сверлильный патрон является важнейшим компонентом забойной буровой компоновки и помогает центрировать буровое долото. Доступны патроны с ключом, без ключа и гибридные сверлильные патроны.

С помощью ключа патроны с ключом могут ослабить или усилить захват инструмента. Вручную ослабляя и затягивая инструмент в патроне или применяя крутящий момент, бесключевые патроны могут мгновенно ослаблять и затягивать инструмент в патроне. Доступны ключевые и бесключевые гибридные патроны.

Выравнивание сверла таким образом, чтобы выпускные канавки находились рядом с менее изношенными частями патрона, можно продлить срок службы патрона.

Статьи по теме

Как снять патрон со сверлильного станка для безопасной замены?

Сверлильный станок должен быть у каждого серьезного столяра, который с нетерпением ждет повышения производительности при работе на станке. Сверлильные станки являются не только хорошим рабочим инструментом, но и тем, что дает плотнику преимущество перед другими мастерами. В качестве инструмента для деревообработки сверлильный станок можно использовать для ряда работ, таких как более эффективная очистка отверстий без напряжения, сверление длинных шпиндельных отверстий и другие операции по шлифованию.

Патрон сверлильного станка — это компонент, который позволяет ему выполнять любую задачу. Поэтому для эффективной работы сверлильного станка патрон должен быть в наилучшем состоянии. В этом обсуждении, среди прочего, мы рассмотрим, как легко снять патрон со сверлильного станка.

Почему необходимо заменить патрон сверлильного станка?

Патрон для сверлильного станка является частью любого стандартного и правильно сконструированного сверлильного станка, который позволяет сверлильному станку сверлить более эффективные отверстия, чем другие сверлильные устройства. Из-за особенностей сверлильного станка, особенно при длительном использовании, он, скорее всего, будет поврежден или изношен.

Патрон сверлильного станка необходимо своевременно заменять по ряду причин. Эти причины среди многих других включают.

При длительном использовании может повредиться. Сверлильный станок, который используется для более сложных задач сверления или используется в течение длительного периода времени, скорее всего, выйдет из строя. Поврежденный патрон сверлильного станка необходимо заменить в рамках процесса настройки или для поддержания работы сверлильного станка.
Изношенный сверлильный патрон также требует замены. Возможно, сверлильный патрон не поврежден, но его все же необходимо заменить. Сверлильный станок, используемый регулярно, скорее всего, изнашивается. Изношенный патрон повлияет на работу сверлильного станка в целом, что делает замену патрона сверлильного станка очень важной.

Как снять патрон со сверлильного станка?

Уже обсудив, что такое патрон сверлильного станка и что такое снятие патрона сверлильного станка, давайте посмотрим, как снять патрон сверлильного станка.

Снять патрон со сверлильного станка может любой. Вам не нужны услуги какого-либо профессионала, чтобы узнать, как снять патрон сверлильного станка. Чтобы сделать это самостоятельно и сделать это эффективно, просто выполните следующие основные шаги.

1. Ознакомьтесь с требованиями к патрону для сверлильного станка

Патроны для сверлильного станка отличаются друг от друга конструкцией и конструкцией. Способ снятия патронов сверлильного станка варьируется от патронов с ключом до патронов без ключа. Вот почему понимание типа патрона сверлильного станка, который необходимо снять, и требования к нему очень важны.

2. Опустите рукоятку патрона

Теперь, когда известен тип патрона сверлильного станка, вы можете приступить к опусканию пиноли и патрона. При этом убедитесь, что вы опустили его настолько низко, насколько может опуститься патрон. После этого поверните ручку пера, чтобы механизм оставался в более низком положении.

3. Найдите большой вертикальный паз

Большой вертикальный паз обычно находится внутри оси пиноли большинства сверлильных станков. Когда вертикальный паз расположен в сверлильном станке, все, что вам нужно сделать, это постучать по концу прикрепленного к нему ключа для снятия. Как только эта клавиша удаления будет нажата, патрон выскочит из шпинделя.

4. При отсутствии ключа для снятия поднимите пиноль

Если у вас есть патрон сверлильного станка, который не имеет ключа для снятия или соответствующего вертикального паза, вы можете поднять пиноль, и в то же время вы можете сделайте некоторые исправления перьев, если это необходимо. Поднимая пиноль, убедитесь, что она поднята примерно на 1/2 дюйма ниже бурильной камеры и зафиксирована замком. После закрепления продолжайте вставлять рожковый ключ в шпиндель пиноли прямо над воротником патрона. Постепенно нажимайте ключ, пока патрон не выпадет из шпинделя пиноли.

5. Обязательно протрите патрон сухой тканью

После успешного извлечения патрона используйте ткань из микрофибры для очистки валов. В конце используйте воздуходувку, чтобы продуть нижнюю часть шпинделя иглы от пыли, грязи или мусора.

6. Как заменить патрон?

После того, как вы, возможно, успешно сняли патрон со сверлильного станка, следующее, что нужно сделать, это заменить патрон. Заменить патрон сверлильного станка так же просто, как снять его. Чтобы правильно заменить патрон, выполните следующие действия.

Поднимите перо и затяните. При замене патрона вы должны убедиться, что пиноль поднята до предела и затянута, чтобы обеспечить ее фиксацию.

После закрепления поверните сверлильный стол, чтобы убрать его, чтобы он не мешал процессу замены.

Продолжайте ставить хвостовик патрона. Когда пиноль поднята и закреплена, а стол убран, теперь вы можете вставить хвостовик патрона в шпиндель пиноли.

Для этого вам придется немного повернуть патрон, пока его квадратная головка не выровняется и не войдет в шпиндель пиноли. Когда он правильно выровнен, снимите кулачки и ударяйте по нижней части патрона, пока хвостовик патрона не войдет в шпиндель пиноли.

Обязательно проверьте работу патрона. Когда патрон будет установлен в правильном месте шпинделя пиноли, поверните его кольцо, чтобы зафиксировать его работу. Затем включите двигатель и проверьте его работоспособность, чтобы убедиться, что недавно замененный патрон хорошо закреплен и работает правильно.

Является ли удаление и замена единственным выходом?

Тип патрона сверлильного станка определяет необходимость снятия и замены патрона сверлильного станка или лучше очистить патрон.

Для патрона сверлильного станка, который не полностью поврежден, возможно, просто не работает должным образом из-за большого количества частиц пыли и мусора в нем, его очистки будет достаточно, чтобы он снова заработал. Регулярная проверка патрона сверлильного станка — единственный способ обнаружить это.

Наоборот, очистка поврежденного патрона сверлильного станка не принесет сверлильному станку никакой пользы. В ситуации, когда патрон сверлильного станка полностью поврежден, лучшим вариантом может быть замена патрона сверлильного станка и любой стандартный и правильно сконструированный сверлильный станок, чтобы сверлильный станок работал эффективно и с высокой производительностью.

Как очистить патрон?

Как важно знать, как снять патрон со сверлильного станка и заменить его, так же необходимо знать, как его чистить. Процесс проходит через трехсторонний канал, который включает сначала процесс удаления, процесс очистки и затем процесс замены. Чтобы эффективно очистить патрон, выполните следующие действия.

Полностью отсоедините кабель питания. Не работайте с патроном сверлильного станка, пока он все еще подключен к сетевому кабелю.
Продолжайте удалять частицы и частицы грязи из патрона, вращая кольцо до тех пор, пока кулачки не выдвинутся.
Для чистки патрона используйте сухую ткань без ворса.
Снимите все захваты и используйте грушу для удаления пыли, грязи и мусора.
Очистите как внутреннюю, так и внешнюю поверхности патронов, продувая воздух из насадки там, где это необходимо.
Для достижения более эффективных результатов можно использовать спрей-высыхающую смазку, особенно для открытых челюстей.
Смажьте все детали, вращая кольцо так, чтобы каждая деталь, которую необходимо смазать, была слегка смазана.

Помните о важности безопасности

При снятии, очистке и замене патронов очень важно обеспечить свою безопасность. Чтобы обеспечить свою безопасность, вы должны придерживаться и соблюдать ряд мер предосторожности. Меры предосторожности при снятии патрона сверлильного станка включают:

1. Наденьте защитные очки

Поскольку большая часть того, что нужно вынуть из патрона, — это пыль, грязь и грязь, вам необходимо надеть защитные очки. Это очень важно, когда вы используете воздушное сопло. Надев защитные очки, вы сможете защитить глаза от попадающих в них частиц.

2. Избегайте попадания смазочного спрея на тело

При использовании смазочного спрея убедитесь, что ваши руки покрыты перчатками, а тело защищено. Некоторые из этих спреев содержат химические вещества, которые могут нанести вред вашему телу.
