Как узнать сопротивление резистора мультиметром: Простая и быстрая проверка резистора мультиметром

Простая и быстрая проверка резистора мультиметром
Рубрика: Статьи обо всем, Статьи про радиодетали, Электрические измерения Опубликовано 01.03.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 828

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

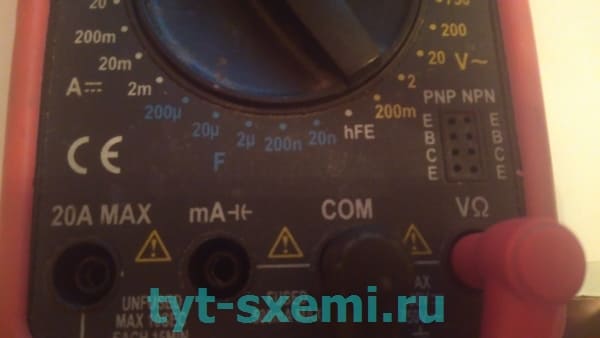

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

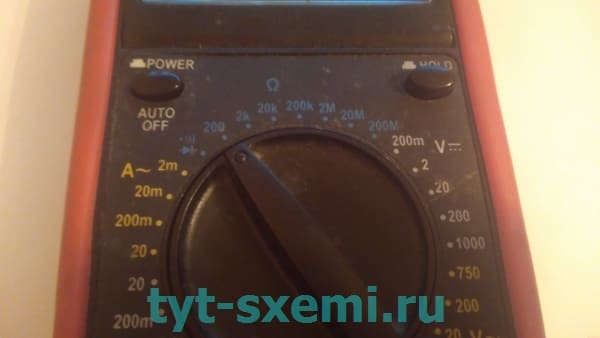

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

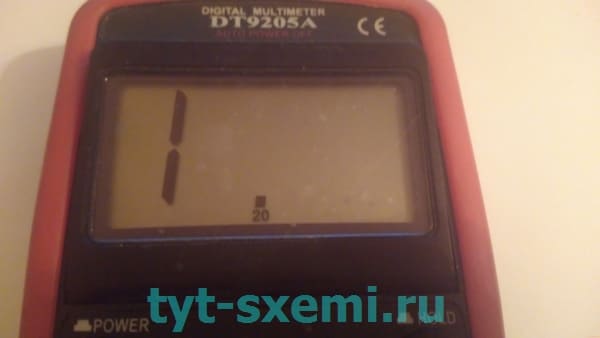

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

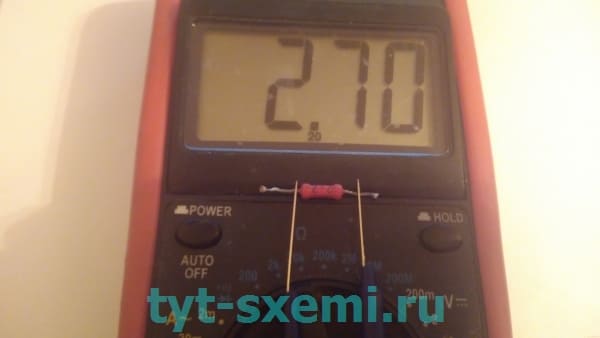

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если сопротивление очень высоко, аккумулятора и измеряемых цепей мультиметра не хватит для таких высоких значений. И прибор покажет обрыв.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Содержание

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности.

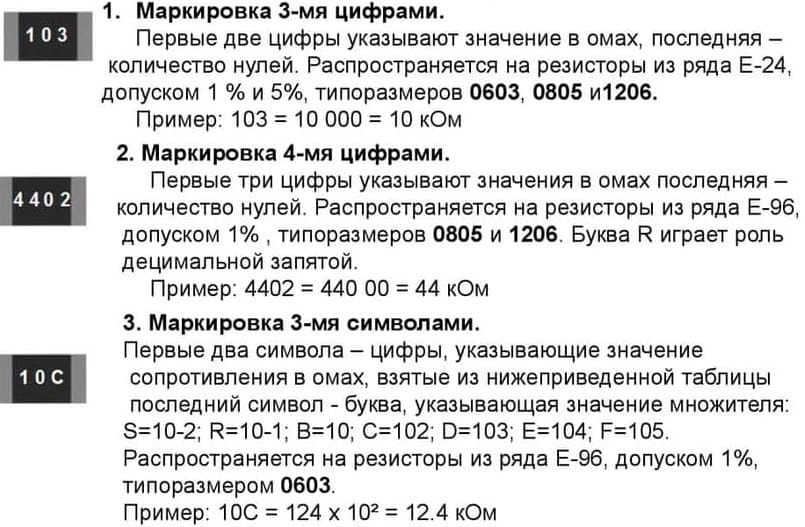

SMD в виду своих габаритов маркируются цифрами.


Post Views: 828

Как проверить резистор на работоспособность мультиметром, как сделать самому, Ремонт и Строительство

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

  1. Обрыв.
  2. Короткое замыкание.
  3. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Сгоревший резистор

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Режим прозвонки

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Проверка исправности радиоэлемента

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

  1. Измерить омметром, прозвонкой или другим прибором участок цепи.
  2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
  3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
  4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
  5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Повреждение нескольких радиоэлементов

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

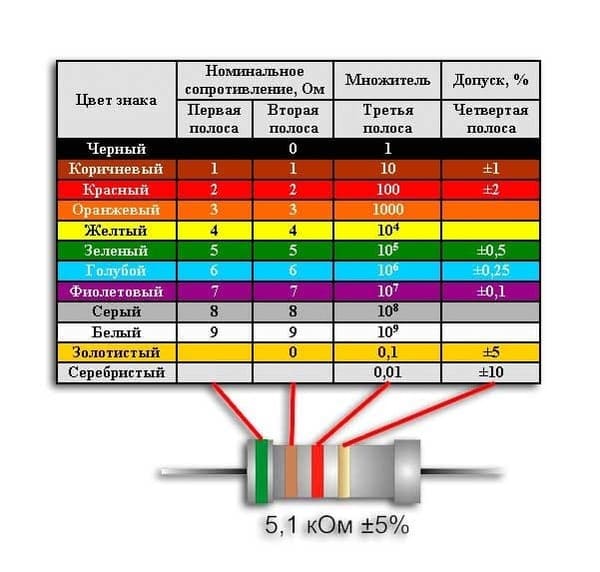

Цветовая маркировка резисторов

Можно сделать вот такую шпаргалку для проверки:

Шаблоны для определения резисторов

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Маркировка на корпусе

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 103 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Цифровая маркировка

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

  1. Искать на схеме электрической принципиальной.
  2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
  3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Режим измерения сопротивления

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

Резистивный слой

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Замер отдельного участка

Тогда полное сопротивление равно:

Rизмеренное*5=Rноминальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Потенциометр

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Как проверить резистор мультиметром на исправность? Как проверить переменный резистор мультиметром?

Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали. Поэтому есть способ, как проверить резистор мультиметром, а также другие радиодетали.

Что такое проверка радиоэлементов?

Проверка радиоэлементов — не что иное, как измерение их фактических показателей и сравнивание с технически заложенными параметрами при изготовлении. Если данные совпадают или близки по значению (в допустимых пределах), это говорит об исправности радиодеталей. В случае значительного расхождения, элементы явно неисправны и требуют замены.

Каких результатов можно добиться, измеряя детали радиосхемы:

  1. Определить неисправность. Это позволит восстановить схему после замены сгоревшего элемента на новый.
  2. Обнаружить частичный износ радиодетали. Это в дальнейшем поможет предотвратить отказ устройства в работе.
  3. Выявить скрытый дефект. Например, плохо пропаянный вывод, который со временем оторвется, особенно если схема подвергается воздействию вибрации.
  4. Установить цепочку нарушений по одной вышедшей из строя радиодетали. Во многих схемах сгорание одного определенного элемента автоматически приводит к сгоранию других, от него зависимых.

Каким прибором проверяют резисторы?

Резистор, или сопротивление, является одним из основных радиоэлементов, который обязательно присутствует в любой схеме. Он ограничивает силу тока, рассеивает излишнюю мощность, с него снимают падение напряжения для работы электронных ключей, он выполняет защитную функцию (работает по принципу предохранителя).

Среди таких устройств наиболее распространенными являются аналоговые (стрелочные) и цифровые мультиметры. Определяя параметры первым типом оборудования, кроме пределов переключения измерения, пользуются градуированной шкалой для омметра. Применение электронных приборов – это способ, как проще проверить резистор мультиметром. Они отображают значение показаний на цифровом табло.

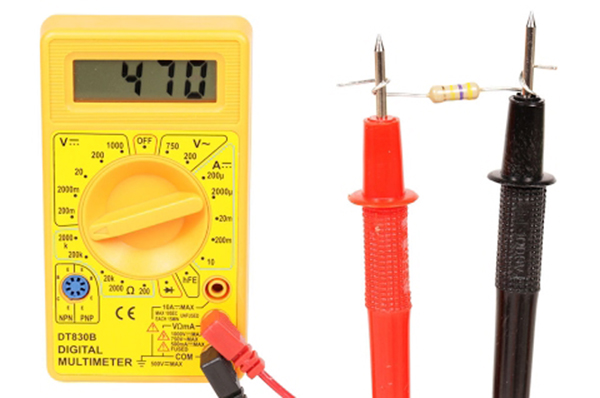

Можно посмотреть на представленном фото, как проверить резистор мультиметром.

Определение номинала резистора

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B. Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления. И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

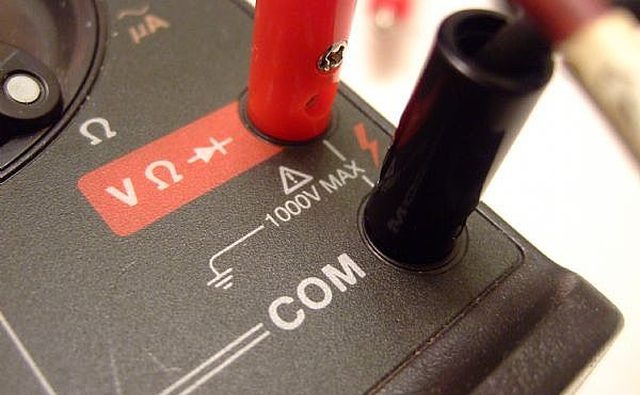

  1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA. Подключение щупов к мультиметру
  2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел. Выбор режима измерений
  3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
  4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить переменный резистор мультиметром?

На корпусе переменного резистора проставлен его номинал, а сам прибор имеет три вывода. Значение номинала – это значение между крайними выводами радиоэлемента, показатель среднего вывода будет изменяться в соответствии с углом поворота регулировочной ручки. Чтобы не «абы как» проверить переменный резистор мультиметром, недостаточно провести измерение его номинала. Важно увидеть характер изменения сопротивления между средним выводом относительно крайнего при повороте ручки.

Измерение переменного резистора

Переменный резистор также нужно выпаивать из схемы. После того как это сделано, этапы измерений следующие:

  1. Выставляют предел измерения мультиметра на позицию выше значения номинала, указанного на корпусе.
  2. Замеряют показания между крайними выводами. Если сопротивление равно бесконечности – резистор оборван, если нулю – произошло прогорание элемента. В случае соответствия результатов измерений номиналу, проверяют работу среднего вывода.
  3. Переводят ручку регулировки резистора в любое крайнее положение, один из щупов прибора оставляют на крайнем выводе, другой подсоединяют к среднему. Прибор должен показать сопротивление, близкое к нулю либо номиналу (зависит от стороны подключения) – это правильно. Если же сопротивление равно бесконечности, значит, произошел обрыв с бегунком среднего вывода. Это показатель, как проверить исправность резистора мультиметром.
  4. Далее определяют степень износа резистивной поверхности под бегунком. Для этого, не отключая прибор, медленно поворачивают ручку регулировки от одного крайнего положения к другому. При этом следят за показаниями на табло – сопротивление должно плавно изменяться. Если же происходят пропадания (на приборе соответствует бесконечности), значит, резистивный слой частично выработан, и радиоэлемент нужно заменить.
Проверка исправности резистора

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

  • Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
  • Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

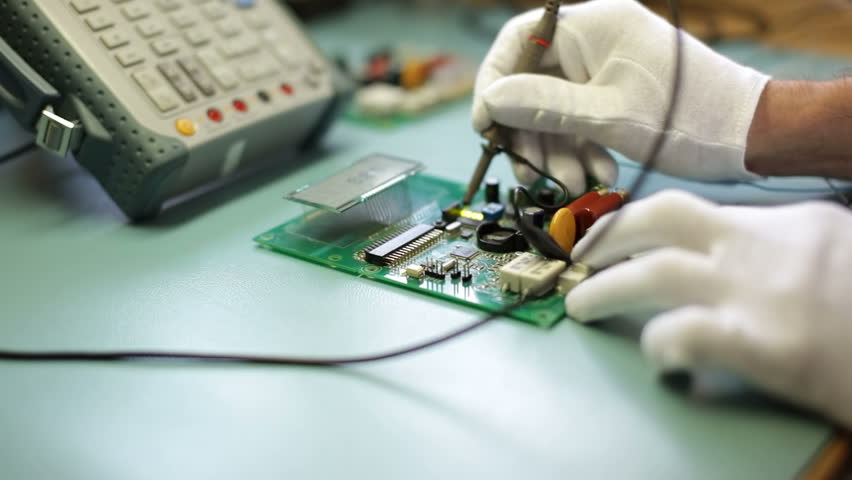

Измерение резистора в схеме

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

  1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
  2. Аккуратно перерезать ее в месте с наименьшим утолщением.
  3. Произвести замер радиоэлемента прибором.
  4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Как определить допустимую погрешность измерений?

На корпусе каждого резистора есть информация об отклонениях номинала. Она может быть прописана как 5%, 10%, 20% либо сокрыта в цветовой кодировке. У нормального исправного радиоэлемента при измерении его номинала показания не будут выходить за допустимый процент.

Заключение

Легко разобраться, как проверить резистор мультиметром, но не стоит лезть с прибором в сложные устройства, содержащие много микросхем. Гораздо дешевле в этом случае доверить работу опытному мастеру.

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

 Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

 Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
 Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
 Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
 Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

 Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

 Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

 Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
 Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
 Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

 Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

 Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
 Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
 В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
 Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
 Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Проверка сопротивления резистора при помощи мультиметра не выпаивая на плате

Автор Aluarius На чтение 7 мин. Просмотров 305 Опубликовано

Что такое резистор и его основные признаки работоспособности

Цифровые мультиметры имеют много полезных функций. Одна из вещей, на которую способны цифровые мультиметры – это тестирование компонентов. Эта статья покажет вам, как использовать цифровой мультиметр для тестирования резистора.

резисторы

Резисторы, как правило, представляют собой 2 клеммных компонента, основной целью которых является ограничение тока для других компонентов. Происходит падение напряжения между двумя клеммами и сопротивление можно рассчитать по закону Ома R = V / I; где R = сопротивление, V = напряжение и I = ток.

Виды встречающихся неисправностей

Чаще всего встречается такое:

  • ошибочная или неправильная маркировка резисторов
  • обрыв токоведущей поверхности резистора
  • отслоение металлического колпачка от поверхности резистивного слоя
  • обрыв цепи из-за чрезмерного температурного перегрева
  • окисление выводов резистора
  • короткое замыкание между выводами pезистоpа

Для того, чтобы диагностировать и предупредить их и используется мультиметр.

Проверка резистора на годность мультиметром

Рассмотрим такие вопросы как полярность резистора, как определить резистор на плате, как измерить его мультиметром, когда нужно подключать паяльник, как на замерения влияет переменный ток.

проверка резистора мультиметром

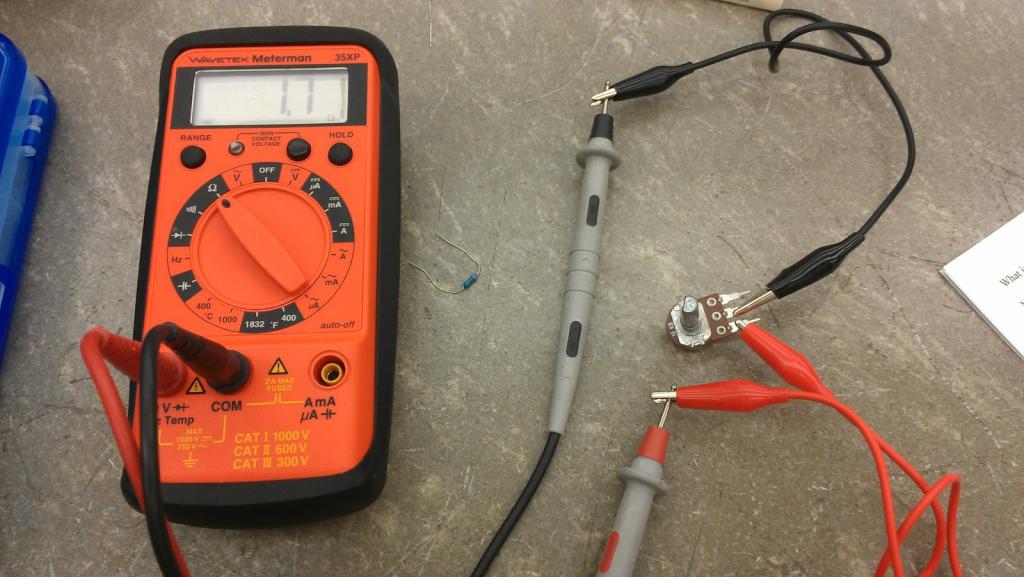

  1. Подключите щупы к цифровому мультиметру. Подключите черный зонд к порту com (common), а красный зонд – к порту, помеченному символом Ома, который выглядит как перевернутая подкова. Для тех из вас, кто помнит греческий, символом Ом является греческая буква Омега. Этот цифровой мультиметр имеет банановые гнезда для разъемов порта. Другие цифровые мультиметры могут иметь винтовые клеммы или разъемы BNC.

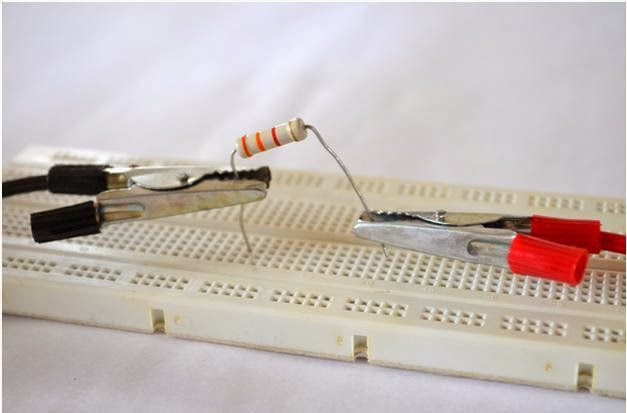

  2. Подсоедините зажимы типа «крокодил» к каждой клемме резистора. Наиболее распространенные резисторы имеют 4-х цветную полосу. Первые два цвета указывают значения, 3-я полоса указывает множитель, а 4-я полоса указывает % допуска значения резистора. Изображенный резистор красный (2), фиолетовый (7), оранжевый (х 1000) и золотой (5%). Этот резистор должен теоретически иметь значение 2700 Ом с допуском 5% от значения. Чем ниже значение допуска, тем лучше резистор.
  3. Установите для цифрового циферблата мультиметра значение Ом (Омега). Некоторые менее дорогие цифровые мультиметры имеют настройки Ом с множителями (х 100, х 1000 и т. Д.). Показанный цифровой мультиметр является автоматическим выбором диапазона, поэтому множитель будет отображаться на экране вместе с показаниями, которые и позволят померить данные.
  4. Возьмите показания цифрового мультиметра. Изображенный тест показывает значение 27,02 кОм. Следовательно, значение резистора составляет 2702 Ом. Это значение находится в пределах 5% отклонения от 2700 Ом. Резистор готов для вашего проекта.
  5. Возьмите показания цифрового мультиметра. Этот резистор имеет цветовой код зеленый, коричневый, золотой и поэтому должен иметь значение 510 Ом. Цифровой мультиметр показывает 509 Ом. Тест цифрового мультиметра показывает хороший резистор.

проверка-резистора мультиметром

Проверка сопротивления постоянного резистора

Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления. Мало того, что они могут быть сделаны для проверки точности резистора или проверки его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях. Для должного качества мультиметр нужно правильно настроить. На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным испытательным оборудованием для измерения сопротивления, чтобы качественно выпаять плату.

Основы измерения сопротивления

Есть несколько простых шагов, необходимых для измерения сопротивления с помощью аналогового мультиметра:

  1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
  2. Вставьте щупы в необходимые гнезда. Часто у мультиметра будет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
  3. Обнулить счетчик: счетчик должен быть обнулен, чтобы получилось всё правильно замерить. Это делается путем плотного размещения двух датчиков вместе, чтобы дать короткое замыкание, и затем настройкой контроля нуля, чтобы дать показания нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменяется.
  4. Выполните измерение: с помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить. Диапазон может быть скорректирован при необходимости устранить неисправность.
  5. Выключите мультиметр для проверки исправности. После измерения сопротивления целесообразно повернуть функциональный переключатель на диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции, но проверять все равно нужно.

Проверка переменного резистора

Первое, на что следует обратить внимание – это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует большему току, и стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата. Если все выполнить правильно, резистор будет легко прозваниваться.

Как прозвонить резистор, чтобы понять, что он исправный или неисправный.

Основная идея заключается в том, что мультиметр подает напряжение на два датчика, и это приведет к течению тока в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования.

Аналоговые мультиметры хороши при измерении сопротивления, хотя следует отметить несколько моментов, касающихся того, как это делается.

Как проверить резистор мультиметром, не выпаивая на плате

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, так как нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, также не существует эквивалента обратного показания, найденного на аналоговых мультиметрах.

Как проверить резистор

Проверка работоспособности резистора мультиметром:

  1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
  2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
  3. Включите мультиметр
  4. Выберите необходимый диапазон. Требуется цифровой мультиметр и необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом, можно сделать наиболее точное измерение сопротивления.

Не сложная схема для которой подойдет любой тестер. Цифровые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и они предлагают высокий уровень точности и общей производительности.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Как проверить резистор

Как и при любом измерении, при измерении сопротивления необходимо соблюдать некоторые меры предосторожности. Таким образом можно избежать повреждения мультиметра и сделать более точные измерения. Рассмотрим как проверить резистор, как узнавать его исправноть по внешним признакам, как узнать точные данные.

  • Не забудьте убедиться, что тестируемая цепь не включена. При некоторых обстоятельствах необходимо измерять значения сопротивления, действительные в цепи. При этом очень важно убедиться, что цепь не включена . Мало того, что ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, то возникший ток может повредить мультиметр.
  • Убедитесь, что конденсаторы в тестируемой цепи разряжены. Любой ток, который течет в результате приведет их к изменению показаний счетчика. Кроме того, любые конденсаторы в цепи, которые разряжены, могут заряжаться в результате тока от мультиметра, и в результате может потребоваться короткое время для установления показаний.

Как измерить сопротивление, когда номинал неизвестен

Установка высшего порога при измерении сопротивления не так важно. В режиме омметра можно выбрать любой диапазон. Если прибор высветит “1”, что означает бесконечный заряд, порог нужно повысить, пока на экране не высветится нужный результат. Таким нехитрым способом наличие или отсутствие номинала и вовсе стает несущественным.

Аналоговые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общей производительности. Они обычно обеспечивают уровень точности, который более чем достаточен для большинства рабочих мест.

Как измерить сопротивление мультиметром. Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали. Поэтому есть способ, как проверить резистор мультиметром, а также другие радиодетали.

Что такое проверка радиоэлементов?

Проверка радиоэлементов — не что иное, как измерение их фактических показателей и сравнивание с технически заложенными параметрами при изготовлении. Если данные совпадают или близки по значению (в допустимых пределах), это говорит об исправности радиодеталей. В случае значительного расхождения, элементы явно неисправны и требуют замены.

Каких результатов можно добиться, измеряя детали радиосхемы:

  1. Определить неисправность. Это позволит восстановить схему после замены сгоревшего элемента на новый.
  2. Обнаружить частичный износ радиодетали. Это в дальнейшем поможет предотвратить отказ устройства в работе.
  3. Выявить скрытый дефект. Например, плохо пропаянный вывод, который со временем оторвется, особенно если схема подвергается воздействию вибрации.
  4. Установить цепочку нарушений по одной вышедшей из строя радиодетали. Во многих схемах сгорание одного определенного элемента автоматически приводит к сгоранию других, от него зависимых.

Каким прибором проверяют резисторы?

Резистор, или сопротивление, является одним из основных радиоэлементов, который обязательно присутствует в любой схеме. Он ограничивает силу тока, рассеивает излишнюю мощность, с него снимают падение напряжения для работы электронных ключей, он выполняет защитную функцию (работает по принципу предохранителя).

Среди таких устройств наиболее распространенными являются аналоговые (стрелочные) и цифровые мультиметры. Определяя параметры первым типом оборудования, кроме пределов переключения измерения, пользуются градуированной шкалой для омметра. Применение электронных приборов — это способ, как проще проверить резистор мультиметром. Они отображают значение показаний на цифровом табло.

Можно посмотреть на представленном фото, как проверить резистор мультиметром.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B. Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления. И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, — наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

В схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:


Как проверить переменный резистор мультиметром?

На корпусе переменного резистора проставлен его номинал, а сам прибор имеет три вывода. Значение номинала — это значение между крайними выводами радиоэлемента, показатель среднего вывода будет изменяться в соответствии с углом поворота регулировочной ручки. Чтобы не «абы как» проверить переменный резистор мультиметром, недостаточно провести измерение его номинала. Важно увидеть характер изменения сопротивления между средним выводом относительно крайнего при повороте ручки.

Переменный резистор также нужно выпаивать из схемы. После того как это сделано, этапы измерений следующие:

  1. Выставляют предел измерения мультиметра на позицию выше значения номинала, указанного на корпусе.
  2. Замеряют показания между крайними выводами. Если сопротивление равно бесконечности — резистор оборван, если нулю — произошло прогорание элемента. В случае соответствия результатов измерений номиналу, проверяют работу среднего вывода.
  3. Переводят ручку регулировки резистора в любое крайнее положение, один из щупов прибора оставляют на крайнем выводе, другой подсоединяют к среднему. Прибор должен показать сопротивление, близкое к нулю либо номиналу (зависит от стороны подключения) — это правильно. Если же сопротивление равно бесконечности, значит, произошел обрыв с бегунком среднего вывода. Это показатель, как проверить исправность резистора мультиметром.
  4. Далее определяют степень износа резистивной поверхности под бегунком. Для этого, не отключая прибор, медленно поворачивают ручку регулировки от одного крайнего положения к другому. При этом следят за показаниями на табло — сопротивление должно плавно изменяться. Если же происходят пропадания (на приборе соответствует бесконечности), значит, резистивный слой частично выработан, и радиоэлемент нужно заменить.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

  • Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
  • Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

  1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
  2. Аккуратно перерезать ее в месте с наименьшим утолщением.
  3. Произвести замер радиоэлемента прибором.
  4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Как определить допустимую погрешность измерений?

На корпусе каждого резистора есть информация об отклонениях номинала. Она может быть прописана как 5%, 10%, 20% либо сокрыта в цветовой кодировке. У нормального исправного радиоэлемента при измерении его номинала показания не будут выходить за допустимый процент.

Заключение

Легко разобраться, как проверить резистор мультиметром, но не стоит лезть с прибором в сложные устройства, содержащие много микросхем. Гораздо дешевле в этом случае доверить работу опытному мастеру.

У каждого человека хотя бы раз в жизни возникала необходимости провести те или ины

Как измерить сопротивление с помощью мультиметра »Электроника Примечания

Знать, как измерять сопротивление с помощью мультиметра, легко — здесь мы приводим некоторые рекомендации о том, как проводить измерения сопротивления с помощью мультиметра, и даем некоторые советы и подсказки.


Учебное пособие по мультиметру Включает в себя:
Основы измерительного прибора Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает DMM DMM точность и разрешение Как купить лучший цифровой мультиметр Как использовать мультиметр Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Неисправность транзисторных цепей


Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления.Мало того, что они могут быть сделаны для проверки точности резистора или проверки его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях.

Это может быть измерение сопротивления неизвестного проводника или проверка коротких замыканий и обрывов.

На самом деле во многих случаях измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным испытательным оборудованием для измерения сопротивления

Основы измерения сопротивления

При измерении сопротивления все муслиметры используют один и тот же принцип, будь то аналоговые мультиметры или цифровые мультиметры.Фактически другие формы испытательного оборудования, которые измеряют сопротивление, также используют тот же основной принцип.

Основная идея заключается в том, что мультиметр подает напряжение на два датчика, и это приведет к току в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования.

Как измерить сопротивление с помощью аналогового мультиметра

Аналоговые мультиметры хороши в измерении сопротивления, хотя следует отметить несколько моментов, касающихся того, как это делается.

Первое, что нужно отметить, это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует большему току, и стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата в виде показано ниже.

Также будет отмечено, что калибровки становятся намного ближе друг к другу, когда сопротивление становится выше, т.е.е. на левой стороне циферблата.

Analogue multimeter scale & calibrations Калибровка поверхности аналогового мультиметра

Еще один аспект использования аналогового мультиметра для измерения сопротивления заключается в том, что перед выполнением измерения расходомер должен быть «обнулен». Это делается путем соединения двух датчиков вместе, чтобы произошло короткое замыкание, а затем с помощью элемента управления «ноль», чтобы дать отклонение шкалы на полную шкалу, то есть ноль Ом.

Каждый раз, когда диапазон изменяется, счетчик должен быть обнулен, поскольку позиция может меняться от одного диапазона к следующему.Счетчик должен быть обнулен, потому что отклонение полной шкалы будет изменяться в соответствии с такими аспектами, как состояние батареи.

Для измерения сопротивления с помощью аналогового мультиметра необходимо выполнить несколько простых шагов:

  1. Выберите измеряемую единицу: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
  2. Вставьте щупы в необходимые гнезда. Часто в мультиметре имеется несколько гнезд для щупов.Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
  3. Выберите необходимый диапазон Требуется аналоговый мультиметр и выбран необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона.Таким образом, можно сделать наиболее точное измерение сопротивления.
  4. Обнуление счетчика: счетчик должен быть обнулен. Это делается путем плотного размещения двух датчиков вместе, чтобы вызвать короткое замыкание, и затем регулировкой регулятора нуля, чтобы дать показания нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменяется.
  5. Выполните измерение С помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить.Диапазон может быть скорректирован при необходимости.
  6. Отключение мультиметра После измерения сопротивления целесообразно перевести функциональный переключатель в диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции.
Analogue multimeter

Аналоговые мультиметры — идеальные образцы испытательного оборудования для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общей производительности.Они обычно обеспечивают уровень точности, который более чем достаточен для большинства рабочих мест.

Как измерить сопротивление цифровым мультиметром, DMM

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, поскольку нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, также не существует эквивалента обратного показания, найденного на аналоговых мультиметрах.

Для измерения сопротивления с помощью цифрового мультиметра необходимо выполнить несколько простых шагов:

  1. Выберите измеряемую единицу: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
  2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден.Обычно это сочетается с разъемом для измерения напряжения.
  3. Включите мультиметр
  4. Выберите необходимый диапазон Требуется цифровой мультиметр и выбран необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом, можно сделать наиболее точное измерение сопротивления.
  5. Выполните измерение С помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить. Диапазон может быть скорректирован при необходимости.
  6. Отключение мультиметра После измерения сопротивления мультиметр можно отключить, чтобы сохранить батареи. Также целесообразно повернуть функциональный переключатель на диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции.
Цифровые мультиметры

являются идеальным испытательным оборудованием для измерения сопротивления. Они относительно дешевы, и они предлагают высокий уровень точности и общей производительности.

Общие меры предосторожности при измерении сопротивления

Как и при любом измерении, при измерении сопротивления необходимо соблюдать некоторые меры предосторожности. Таким образом можно избежать повреждения мультиметра и сделать более точные измерения.

  • Измерьте сопротивление, когда компоненты не подключены к цепи: Всегда рекомендуется , а не , измерять сопротивление элемента, находящегося в цепи.Всегда лучше производить измерение компонента самостоятельно вне схемы. Если измерение выполняется внутри цепи, то все остальные компоненты вокруг него будут иметь эффект. Любые другие пути, которые позволят пропускать ток, будут влиять на показания, делая их в некоторой степени неточными.
  • Не забудьте убедиться, что на тестируемую цепь не подается питание. В некоторых случаях необходимо измерять значения сопротивления, действительные на цепи. При этом очень важно, чтобы гарантировал, что цепь не подключена к .Мало того, что ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, то возникший ток может повредить мультиметр.
  • Убедитесь, что конденсаторы в проверяемой цепи разряжены. Опять же, при измерении значений сопротивления в цепи, необходимо убедиться, что все конденсаторы в цепи разряжены. Любой ток, который течет в результате их, приведет к изменению показаний счетчика. Кроме того, любые конденсаторы в цепи, которые разряжены, могут заряжаться в результате тока от мультиметра, и в результате может потребоваться некоторое время для установления показаний.
  • Помните, что диоды в цепи приведут к разным показаниям в обоих направлениях. При измерении сопротивления в цепи, которая включает в себя диоды, измеренное значение будет другим, если соединения поменялись местами. Это потому, что диоды ведут только в одном направлении.
  • Путь утечки через пальцы может изменить показания в некоторых случаях. При проведении некоторых измерений сопротивления необходимо удерживать резистор или компонент на измерительных щупах мультиметра.Если проводятся измерения с высоким сопротивлением, путь утечки через пальцы может стать заметным. При некоторых обстоятельствах путь сопротивления через пальцы можно измерить всего за несколько мегом, и в результате это может стать значительным. К счастью, уровни напряжения, используемые в большинстве мультиметров при измерении сопротивления, низкие, но некоторые специализированные измерители могут использовать гораздо более высокие напряжения. Это мудро, чтобы проверить.

Измерение сопротивления с помощью мультиметра очень просто и удобно.Если посмотреть на то, как измерить сопротивление, то это довольно просто для аналоговых и цифровых мультиметров, и процесс практически одинаков в обоих случаях, хотя показания могут быть не такими простыми, если сопротивление высокое, и измерение должно быть взяты там, где калибровки находятся близко друг к другу. Тем не менее, какое бы испытательное оборудование ни использовалось, сопротивление легко измерить.

Дополнительные темы испытаний:
Анализатор сети передачи данных Цифровой мультиметр Частотомер осциллограф Генераторы сигналов Анализатор спектра LCR метр Глубиномер, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиосигналов Логический зонд PAT тестирование и тестеры Рефлектометр во временной области Вектор сетевой анализатор PXI GPIB Сканирование границы / JTAG
Вернуться в меню «Тест»., ,

,
Как использовать мультиметр для измерения напряжения, тока и сопротивления

Что такое мультиметр?

Цифровой мультиметр или цифровой мультиметр является полезным измерительным прибором для измерения напряжения, тока и сопротивления, а некоторые измерители имеют средства для тестирования транзисторов и конденсаторов. Вы также можете использовать его для проверки целостности проводов и предохранителей. Если вы любите заниматься своими делами, занимаетесь обслуживанием автомобилей или устраняете неисправности электронного или электрического оборудования, мультиметр — это удобный аксессуар, который можно использовать в вашем домашнем комплекте инструментов.

Если у вас есть какие-либо вопросы, просто оставьте комментарий в конце этого руководства. Также, если вы найдете эту статью полезной, пожалуйста, поделитесь ссылкой на нее в Facebook, Pinterest или других социальных сетях, используя кнопки быстрого доступа.

Спасибо!

Вольт, Ампер, Ом — Что все это значит?

Прежде чем мы научимся использовать мультиметр, нам необходимо ознакомиться с величинами, которые мы собираемся измерять. Самая основная схема, с которой мы столкнемся, — это источник напряжения, который может быть подключен к нагрузке.Источником напряжения может быть батарея или источник питания. Нагрузка может представлять собой прибор, такой как лампочка или электронный компонент, называемый резистором . Схема может быть представлена ​​схемой, называемой схемой . В приведенной ниже цепи источник напряжения V создает электрическое давление, которое заставляет ток I течь вокруг цепи и через нагрузку R. Закон Ома говорит нам, что если мы разделим напряжение V на сопротивление R, измеренное в омах, это дает нам значение тока I в амперах:

V / R = I

Количества и термины, используемые в электротехнике

Вольт

Это давление между двумя точками в электрической цепи.Это может быть измерено на источнике напряжения или других компонентах, подключенных к цепи.

Ампер

Это мера тока, протекающего между двумя точками в электрической цепи.

Ом

Мера сопротивления течению в цепи.

Источник напряжения

Это создает ток в цепи. Это может быть аккумулятор, переносной генератор, электросеть к дому, генератор переменного тока на двигателе вашего автомобиля или настольный источник питания в лаборатории или мастерской.

Груз

Устройство или компонент, который получает питание от источника напряжения. Это может быть электронный резистор, лампа, электронагреватель, двигатель или любой электрический прибор. Нагрузка имеет сопротивление, измеренное в Омах.

Земля

Обычно это точка в цепи, к которой подключен отрицательный вывод батареи или источника питания.

DC

Постоянный ток. Ток течет только одним способом от источника постоянного тока, примером которого является батарея.

AC

переменного тока. Ток течет в одну сторону от источника, переворачивается, а затем течет в другую сторону. Это происходит много раз в секунду со скоростью, определяемой частотой , которая обычно составляет 50 или 60 Гц. Питание в доме осуществляется от сети переменного тока.

Полярность

Термин, используемый для описания направления потока тока в цепи или какие точки являются положительными, а какие отрицательными по отношению к контрольной точке.

Для получения более подробной информации об этих количествах и условиях, обратитесь к моей другой статье:

вольт, ватт, ампер, киловатт-час, что все это значит? — Основы электричества

Что измеряет мультиметр?

Базовый мультиметр облегчает измерение следующих величин:

  • DC напряжение
  • постоянного тока
  • переменное напряжение
  • переменный ток (не все базовые счетчики имеют эту функцию)
  • Сопротивление
  • Непрерывность — указывается зуммером или тоном

Кроме того, счетчики могут иметь следующие функции:

  • Измерение емкости
  • Транзистор HFE или DC, усиление тока
  • Измерение температуры с помощью дополнительного зонда
  • Диодный тест
  • Измерение частоты

Значение, измеренное прибором, отображается на ЖК-дисплее или в шкале.

Как настроить мультиметр для измерения вольт, ампер или ом?

Диапазоны напряжения, тока и сопротивления обычно устанавливаются поворотом диска выбора диапазона. Это установлено для измеряемой величины, например, Вольт переменного тока, вольт постоянного тока, ампер (ток) или ом (сопротивление).

Если счетчик не имеет автоматического выбора диапазона, каждая функция будет иметь несколько диапазонов. Так, например, функциональный диапазон постоянного напряжения будет иметь диапазоны 1000 В, 200 В, 20 В, 2 В и 200 мВ. Использование минимально возможного диапазона дает более значимые цифры в чтении.

Как измерять напряжение

  1. Выключите тестируемую цепь / проводку, если существует опасность закорачивания близко расположенных соседних проводов, клемм или других точек, которые имеют различные напряжения.
  2. Вставьте черный провод заземления в разъем COM на счетчике (см. Фото ниже).
  3. Вставьте красный положительный провод зонда в гнездо с маркировкой V (обычно также обозначается греческой буквой «омега» Ω и, возможно, символом диода).
  4. Если счетчик имеет ручку выбора диапазона вручную, поверните его, чтобы выбрать переменный или постоянный ток, и выберите диапазон, чтобы обеспечить необходимую точность.Так, например, измерение 12 вольт в диапазоне 20 вольт даст больше десятичных разрядов, чем в диапазоне 200 вольт.
    Если измеритель работает в автоматическом режиме, поверните циферблат в положение «V» с символом переменного или постоянного тока (см. «Что означают символы на шкале диапазона?» Ниже).
  5. Мультиметр должен быть подключен параллельно в цепи (см. Схему ниже) для измерения напряжения. Таким образом, это означает, что два тестовых зонда должны быть подключены параллельно с источником напряжения, нагрузкой или любыми другими двумя точками, в которых необходимо измерять напряжение.
  6. Прикоснитесь к черному зонду к первой точке цепи / проводки.
  7. Включите оборудование.
  8. Прикоснитесь другим красным щупом ко второй точке испытания. Убедитесь, что вы не перекрываете разрыв между проверяемой точкой и смежной проводкой, клеммами или дорожками на печатной плате.
  9. Снимите показания на ЖК-дисплее.

Примечание. Очень удобен провод с банановой вилкой 4 мм на одном конце и зажимом для крокодилов на другом конце. Зажим Croc может быть подключен к земле в цепи, освобождая одну из ваших рук.

Безопасность прежде всего при измерении напряжения сети!

  1. Перед использованием измерительного прибора для измерения напряжения сети убедитесь, что измерительные провода не повреждены и что нет открытых проводников, к которым можно случайно прикоснуться.
  2. Дважды проверьте , чтобы измерительные провода были подключены к общему разъему и разъему напряжения цифрового мультиметра (см. Фото ниже), а не к текущим гнездам. Это важно, чтобы избежать взрыва счетчика.
  3. Установите шкалу диапазона на измерителе на переменное напряжение и максимальный диапазон напряжения.
  4. Если вы хотите проверить напряжение на розетке, отключите питание с помощью переключателя на розетке. Затем вставьте щупы в розетку. Если в розетке нет переключателя и вы не можете отключить питание, сначала вставьте датчик в нейтральный контакт, прежде чем вставлять датчик в горячий (действующий) контакт розетки. Если вы сначала вставите датчик в горячий (действующий) контакт, а измеритель неисправен, ток может пройти через измеритель к нейтральному датчику. Если вы случайно коснетесь кончика зонда или зонд останется на проводящей металлической поверхности, это может привести к удару.
  5. Зонды с зажимами типа «крокодил» позволяют выполнять подключения при отключенном питании и не требуют фиксации при включенном питании.
  6. Наконец включите выключатель питания и измерьте напряжение.

Идеально купить и использовать счетчик с минимальной защитой CAT III или предпочтительно CAT IV для проверки напряжения сети. Этот тип счетчика будет включать предохранители с высокой разрывной способностью (HRC) и другие внутренние компоненты безопасности, которые обеспечивают высочайший уровень защиты от перегрузок и переходных процессов в тестируемой линии.Измеритель с меньшей защитой может взорваться, что может привести к травме, если он подключен неправильно или переходное напряжение создает внутреннюю дугу.

Если вы измеряете напряжение на потребительском блоке / блоке выключателя / блоке предохранителей, в этом видео от Fluke Corporation изложены меры предосторожности, которые следует предпринять

Безопасная практика при проведении однофазного измерения

Кроме того, в настоящих правилах безопасности Fluke объясняется опасность скачков напряжения и категории установки перенапряжения

.

Азбука мультиметра безопасности

Автоматические измерители диапазона

Автоматические измерители диапазона определяют величину напряжения и автоматически выбирают диапазон, чтобы получить наибольшее количество значащих цифр на дисплее.Однако вы должны установить режим на сопротивление, вольт или ток, а также подключить выводы датчика к соответствующим разъемам при измерении тока.

Определение действующих или горячих проводов

Бесконтактный детектор напряжения Fluke «VoltAlert ™» является стандартным инструментом в любом наборе инструментов для электриков, но также полезным для домовладельцев. Я использую один из них для определения того, какой проводник находится под напряжением, когда я занимаюсь домашним обслуживанием. В отличие от неонового тестера отвертки (фазового тестера), вы можете использовать один из них в ситуациях, когда токоведущие части / провода окутаны или покрыты изоляцией, и вы не можете вступить в контакт с проводами.Он также полезен для проверки, есть ли перерыв в силовом прогибе и где происходит перерыв.

Примечание. Всегда рекомендуется использовать неоновый тестер для двойной проверки того, что питание отключено при проведении любого технического обслуживания электрооборудования.

Какой мультиметр я должен купить?

В ответ на вопрос Fluke, являющийся ведущим в США производителем цифровых измерительных приборов, порекомендовал модель Fluke 113 для общего применения дома или для обслуживания автомобилей. Это отличный измеритель, который может измерять переменное и постоянное напряжение, сопротивление, проверку целостности цепи и диодов.Измеритель имеет автоматическое регулирование, поэтому диапазоны устанавливать не нужно. Это также измеритель истинного RMS. Он не измеряет ток, поэтому, если вам нужно измерить переменный и постоянный ток, Fluke 115 имеет эту дополнительную возможность.

Альтернативой является модель Fluke 177, которая является высокоточным прибором (точность составляет 0,09% при постоянном напряжении). Я использую эту модель для более точного тестирования и профессионального использования, и она может измерять переменное и постоянное напряжение и ток, сопротивление, частоту, емкость, целостность и диодную проверку.Он также может указывать максимальные и минимальные значения в каждом диапазоне.

Измерение больших токов с помощью токоизмерительного клеща (Tong Tester)

На большинстве мультиметров максимальный диапазон тока составляет 10 или 20 ампер. Было бы нецелесообразно подавать очень большие токи через метр, потому что обычные 4-миллиметровые розетки и измерительные провода не могли бы выдерживать большие токи без перегрева. Вместо этого для этих измерений используются токоизмерительные клещи.

Измерители зажима

(как следует из названия), также известные как тестеры щипцов, имеют подпружиненный зажим, похожий на гигантский вешалка для одежды, которая зажимается вокруг токоведущего кабеля.Преимущество этого состоит в том, что цепь не должна разрываться, чтобы подключить счетчик последовательно, и нет необходимости отключать питание, как в случае измерения тока на стандартном цифровом мультиметре. Измерители токовых клещей используют встроенный трансформатор тока или датчик Холла для измерения магнитного поля, создаваемого протекающим током. Измеритель может быть автономным прибором с жидкокристаллическим дисплеем, который отображает ток, или, в качестве альтернативы, прибор может выводить сигнал напряжения через выводы зонда и 4-мм штекеры типа «банан» на стандартный цифровой мультиметр.Напряжение пропорционально измеренному сигналу, обычно 1 мВ представляет 1 ампер. Измерительные клещи
могут измерять сотни или тысячи ампер.
Чтобы использовать токовый зажим, вы просто зажимаете один кабель. В случае шнура питания или многожильного кабеля необходимо изолировать одно из жил. Если в челюсти заключены два сердечника, несущих один и тот же ток, но в противоположных направлениях (что может быть в случае, если вы зажмете шнур питания), магнитные поля из-за протекания тока погаснут, и показание будет равно нулю.

Как проверить целостность цепи и плавкие предохранители

Мультиметр полезен для проверки разрывов в изгибах приборов, перегоревших нитей в лампах и перегоревших предохранителях, а также отслеживания путей / дорожек на печатных платах

  1. Поверните диск выбора на измерителе в диапазон непрерывности. Это часто обозначается символом, который выглядит как серия дуг окружности ( См. Фото, показывающее символы, используемые на метрах выше).
  2. Подсоедините провода датчика к измерителю, как показано на фотографии ниже.
  3. Если необходимо проверить проводник на плате / провод в приборе, убедитесь, что устройство выключено.
  4. Поместите наконечник зонда на каждом конце проводника или предохранителя, который необходимо проверить.
  5. Если сопротивление составляет менее 30 Ом, прибор показывает это звуковым сигналом или жужжанием. Сопротивление обычно также отображается на дисплее. Если в тестируемом устройстве есть разрыв в непрерывности, на счетчике будет отображаться индикация перегрузки, обычно цифра «1».

Как проверить диоды

Мультиметр можно использовать для проверки наличия короткого замыкания или разомкнутого диода. Диод — это электронный односторонний клапан или обратный клапан , который ведет только в одном направлении. Мультиметр при подключении к рабочему диоду показывает напряжение на компоненте.

  1. Поверните ручку счетчика в положение проверки диода, которое обозначено треугольником с полосой в конце ( см. Фото, показывающее символы, используемые на счетчиках выше).
  2. Подключите щупы, как показано выше.
  3. Прикоснитесь к наконечнику отрицательного датчика к одному концу диода, а к концу положительного датчика — к другому концу.
  4. Когда черный зонд находится в контакте с катодом диода (обычно обозначается полоской, отмеченной на компоненте), а красный зонд контактирует с анодом, диод проводит ток, а измеритель показывает напряжение. Это должно быть около 0,6 В для кремниевого диода и около 0,2 В для диода Шоттки.Когда датчики меняются местами, счетчик должен показывать «1», потому что диод разомкнут и непроводящий.
  5. Если счетчик показывает «1», когда датчики установлены в любом направлении, вероятно, диод неисправен и разомкнут. Если счетчик показывает значение, близкое к нулю, диод замкнут накоротко.
  6. Если компонент находится в цепи, параллельные сопротивления будут влиять на показания, и измеритель может показывать не «1», а значение несколько меньше.

Как измерить мощность и потребляемую мощность прибора с помощью мультиметра

Вт = Вольт х Ток


Таким образом, чтобы измерить мощность в ваттах нагрузки / прибора, необходимо измерить как напряжение на нагрузке, так и ток, проходящий через нее.Если у вас есть два цифровых мультиметра, вы можете измерять напряжение и ток одновременно. В качестве альтернативы сначала измерьте напряжение, а затем отключите нагрузку, чтобы цифровой мультиметр можно было подключить последовательно для измерения тока. Когда измеряется любая величина, измерительное устройство оказывает влияние на измерение. Таким образом, сопротивление измерителя немного уменьшит ток и даст более низкое значение, чем фактическое значение, если измеритель не подключен.

Самый безопасный способ измерить энергопотребление устройства, работающего от сети, — это использовать адаптер питания.Эти устройства подключаются к розетке, а затем устройство подключается к адаптеру, который отображает информацию на ЖК-дисплее. Типичными отображаемыми параметрами являются напряжение, ток, мощность, кВт-ч, стоимость и продолжительность включения прибора (полезно для холодильников, морозильных камер и кондиционеров, которые включаются и выключаются). Вы можете прочитать больше об этих гаджетах в моей статье здесь:

Проверка энергопотребления приборов с адаптером мониторинга энергии

Альтернативный способ безопасного измерения тока, потребляемого электрическим прибором, заключается в изготовлении испытательного провода с использованием короткого отрезка шнура питания с замыкающей розеткой на одном конце и сетевой вилкой на другом.Внутренний нейтральный сердечник шнура питания может быть освобожден и отделен от внешней оболочки, а ток измерен с помощью токоизмерительного прибора или щупа (не снимайте изоляцию!). Другой способ — разрезать нейтральный сердечник, добавить 4-миллиметровые банановые заглушки на каждый из отрезанных концов и вставить их в прибор. Подключайте и настраивайте диапазон на измерителе только при отключенном питании!

Как проверить пиковые напряжения — с помощью адаптера DVA

У некоторых счетчиков есть кнопка, которая устанавливает счетчик на считывание максимального и минимального среднеквадратичного напряжения и / или пикового напряжения (сигнала).Альтернативой является использование DVA или адаптера прямого напряжения. Некоторые компоненты, такие как модули зажигания разряда конденсатора на транспортных средствах, лодках и небольших двигателях, генерируют импульсы, которые различаются по частоте и могут быть кратковременными. Адаптер DVA сэмплирует и удерживает пиковое значение сигнала и выводит его в виде напряжения постоянного тока, чтобы можно было проверить компонент, чтобы убедиться, что он выдает правильный уровень напряжения. Адаптер DVA обычно имеет два измерительных провода в качестве входа для измерения напряжения и два выходных провода с банановыми штекерами или разъем с фиксированными штекерами, подключенными для подключения к счетчику со стандартными разнесенными розетками.Измеритель настроен на высокий диапазон постоянного напряжения (например, 1000 вольт постоянного тока), и адаптер обычно выдает 1 вольт постоянного тока на вход 1 вольт переменного тока.

Важная информация для тех, кто использует DVA для проверки цепей зажигания!

В этом приложении адаптер используется для измерения первичного напряжения статора / катушки зажигания, а не вторичного напряжения, которое может составлять около 10000 В или более.

Fluke также производит счетчики, которые могут фиксировать пиковый уровень коротких переходных процессов e.грамм. — модели Fluke-87-5, Fluke-287 и Fluke-289.

True RMS Multimeter

Напряжение в вашем доме — переменный ток, а напряжение и ток со временем меняются по полярности. Форма волны является синусоидальной, как на диаграмме ниже, и изменение направления тока называется частотой и измеряется в герцах (Гц). Эта частота может составлять 50 или 60 Гц, в зависимости от того, в какой стране вы живете. Среднеквадратичное напряжение сигнала переменного тока является эффективным напряжением и аналогично среднему напряжению.Если пиковое напряжение V пиковое , то среднеквадратичное напряжение синусоидального напряжения V пиковое / √2 (примерно 0,707 от пикового напряжения). Мощность в цепи — это среднеквадратичное напряжение, умноженное на среднеквадратичное значение тока, протекающего в нагрузке. Напряжение, обычно печатаемое на приборах, является среднеквадратичным напряжением, хотя это обычно не указывается.
Базовый мультиметр будет отображать среднеквадратичное напряжение для синусоидальных сигналов напряжения. Подача в наши дома синусоидальна, так что это не проблема. Однако, если напряжение не является синусоидальным, e.грамм. прямоугольная или треугольная волна, то измеритель не будет указывать истинное среднеквадратичное напряжение. Однако истинные среднеквадратичные измерители предназначены для правильного указания среднеквадратичных значений для всех формных сигналов.

Удаленное измерение напряжений и регистрация показаний

Если вам необходимо измерять напряжения и регистрировать их с течением времени, вы можете использовать мультиметр регистрации данных. Такой продукт, как мультиметр Fluke 289 True-RMS, может регистрировать 15 000 показаний. Еще одна особенность этого измерителя заключается в том, что он может быть настроен с беспроводным разъемом для связи с мобильным устройством Android, что позволяет удаленно просматривать показания, в то время как измеритель находится в другом месте.

Часто задаваемые вопросы о мультиметрах

Как проверить напряжение с помощью мультиметра?

Подключите черный зонд к COM, а красный зонд к разъему с маркировкой VΩ. Установите диапазон на постоянное или переменное напряжение и коснитесь наконечниками щупа двумя точками, между которыми необходимо измерять напряжение.

Как проверить, что провод подключен к мультиметру?

Для этого лучше всего оставаться в безопасности и использовать бесконтактный вольтметр или отвертку для фазометра. Они будут указывать, если напряжение е.г> 100 вольт. Мультиметр может измерять напряжение между токоведущим и нейтральным или токоведущим и заземлением, если эти проводники / клеммы доступны, что может не всегда иметь место.

Как проверить падение напряжения с помощью мультиметра?

Падение напряжения происходит через сопротивление или вдоль силового кабеля. Поэтому следуйте той же процедуре, что и для измерения напряжения и измерения напряжения в двух точках смещения и вычитайте одну форму из другой для измерения падения напряжения.

Почему важно падение напряжения?

Если падение напряжения слишком велико, приборы могут работать неправильно.Кабель должен иметь соответствующие размеры, чтобы минимизировать падение напряжения для тока, который он должен нести, и расстояние, на которое проходит ток.

,
Как измерить ток с помощью мультиметра »Электроника Примечания

Мультиметр обеспечивает один из самых простых способов измерения переменного и постоянного тока (переменного и постоянного тока). Мы предоставляем некоторые из ключевых рекомендаций. , ,


Учебное пособие по мультиметру Включает в себя:
Основы измерительного прибора Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает DMM DMM точность и разрешение Как купить лучший цифровой мультиметр Как использовать мультиметр Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Неисправность транзисторных цепей


Часто необходимо знать, как измерять ток с помощью мультиметра.Измерения тока легко выполнить, но они выполняются немного иначе, чем то, как выполняются измерения напряжения и другие. Однако часто необходимо проводить измерения тока, чтобы выяснить, работает ли цепь правильно, или чтобы обнаружить другие факты, связанные с потреблением тока.

Ток является одним из основных электрических / электронных параметров, и поэтому часто необходимо измерять ток, протекающий в цепи, чтобы проверить его работу.

… цифровой и аналоговый мультиметры способны очень легко измерять ток ….

This multimeter is able to measure current

Измерения тока могут быть выполнены с помощью различных измерительных приборов, но наиболее широко используемым оборудованием для измерения тока является цифровой мультиметр. Эти предметы испытательного оборудования широко доступны и по очень разумным ценам.

Измерение тока: основы

Измерения тока производятся не так, как измерения напряжения и других измерений.Ток состоит из потока электронов вокруг цепи, и необходимо иметь возможность контролировать общий поток электронов. В очень простой схеме показано ниже. В этом есть батарея, лампочка, которая может использоваться как индикатор, и резистор. Чтобы изменить уровень тока, протекающего в цепи, можно изменить сопротивление, а количество протекающего тока можно измерить по яркости лампы.

A simple circuit in which to measure current Простая схема для измерения тока

При использовании мультиметра для измерения тока единственным способом, который можно использовать для определения уровня протекающего тока, является включение в цепь, чтобы ток проходил через измеритель.Хотя иногда это может быть сложно, это лучший вариант. Типичное измерение тока может быть сделано, как показано ниже. Из этого видно, что цепь, в которой течет ток, должна быть разорвана, а мультиметр вставлен в цепь. В некоторых цепях, где часто может потребоваться измерение тока, могут быть добавлены клеммы с закорачивающей линией для облегчения измерения тока.

How to measure current using a multimeter Как измерить ток с помощью мультиметра

Чтобы мультиметр не изменял работу цепи, когда он используется для измерения тока, сопротивление измерителя должно быть как можно ниже.Для измерений около ампер сопротивление метра должно быть намного меньше, чем Ом. Например, если измеритель имеет сопротивление в один Ом, а ток в один ампер протекает, то на нем будет развиваться напряжение в один вольт. Для большинства измерений это было бы недопустимо высоким. Поэтому сопротивления измерителей, используемых для измерения тока, обычно очень низкие.

Как измерить ток с помощью аналогового мультиметра

Аналоговый измеритель довольно легко использовать для измерения электрического тока.Есть несколько незначительных отличий в способе измерения тока, но используются те же основные принципы.

Analogue multimeter

… аналоговые мультиметры также могут легко и точно измерять ток ….

При использовании аналогового мультиметра можно выполнить ряд простых шагов:

  1. Вставьте пробники в правильные соединения — это необходимо, потому что может быть несколько разных соединений, которые можно использовать.Обязательно получите правильные соединения, так как могут быть отдельные соединения для очень низких или очень высоких диапазонов тока.
  2. Установите переключатель на правильный тип измерения (т. Е. Для измерения тока) и диапазон для измерения, которое должно быть сделано. При выборе диапазона убедитесь, что максимум для выбранного выбранного диапазона выше ожидаемого. Диапазон на мультиметре может быть уменьшен позже при необходимости. Тем не менее, выбор диапазона, который слишком велик, предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
  3. При чтении, оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы получить максимальное отклонение счетчика. Таким образом, будет получено наиболее точное чтение.
  4. После того, как показание закончено, будет разумной мерой поместить датчики в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если измеритель случайно подключен, не задумываясь об используемом диапазоне, существует небольшая вероятность повреждения измерителя.Это может быть неверно, если он оставлен установленным для показаний тока, и прибор случайно подключен через точку высокого напряжения!

Как измерить ток с помощью цифрового мультиметра

Для измерения тока с помощью цифрового мультиметра можно выполнить несколько простых шагов:

  1. Включи счетчик на
  2. Вставьте щупы в правильные соединения — во многих метрах имеется несколько разных соединений для пробников. Часто один маркированный общий, в который обычно помещается черный зонд.Другой датчик должен быть введен в правильное гнездо для измерения тока, которое будет сделано. Иногда существует специальное соединение для измерений тока, а иногда отдельное соединение для измерений низкого или высокого тока. Выберите правильный для текущего измерения, которое будет сделано.
  3. Установите главный селекторный переключатель на измерительном переключателе на правильный тип измерения (то есть ток) и диапазон для измерения, которое необходимо выполнить. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемое значение.Дальность действия цифрового мультиметра может быть при необходимости уменьшена. Однако, выбрав слишком большой диапазон, он предотвращает перегрузку счетчика.
  4. При измерении тока оптимизируйте диапазон для лучшего считывания. Если возможно, разрешите всем начальным цифрам не читать ноль, и таким образом можно прочитать наибольшее количество значащих цифр.
  5. После того, как показание закончено, это разумная мера предосторожности, чтобы поместить датчики в гнезда для измерения напряжения и повернуть диапазон до максимального напряжения.Таким образом, если счетчик случайно подключен, не задумываясь об используемом диапазоне, существует небольшая вероятность повреждения счетчика. Это может быть неверно, если он оставлен установленным для показаний тока, и прибор случайно подключен через точку высокого напряжения!

Следуя этим шагам, очень просто измерить ток с помощью любого цифрового мультиметра.

Альтернативные методы измерения тока

Самый очевидный метод измерения тока с помощью мультиметра — это разорвать цепь и увеличить счетчик на самом деле в цепи.Однако это не единственный метод, который можно использовать.

Есть несколько методов, которые могут быть реализованы, которые не требуют разрыва цепи и последовательного счетчика.

Эти методы часто используются там, где важно не разрывать цепь, и используются методы, которые так или иначе определяют ток.

Точность часто может быть почти такой же хорошей, как при установке измерителя в цепи, но для этого может потребоваться, чтобы компоненты уже были на месте или использовались различные типы датчиков.

Использование последовательного резистора для измерения тока

Этот метод измерения тока может принести некоторые преимущества некоторым обстоятельствам, когда предполагается, что ток может потребоваться измерять на регулярной основе в цепи.

Этот метод измерения тока влечет за собой введение в цепь небольшого резистора подходящего значения. Обычно один конец резистора находится под потенциалом земли, чтобы избежать риска высокого напряжения случайных замыканий на землю при проведении теста.

Current measurement technique series resistor. Техника измерения тока — вставка последовательного резистора в цепь.

Измеряя напряжение на резисторе, можно легко рассчитать ток.

Например, резистор 10 Ом помещается в цепь и через него обнаруживается показание 100 мВ, а затем по закону Ом можно вывести, что ток равен V / R = 0,1 / 10 = 10 мА.

При использовании этого метода измерения тока значение резистора должно быть достаточно точным для проведения измерений.Любое отклонение в резисторе даст аналогичный допуск, кроме измерения. К счастью, многие измерения в этой ситуации не требуют предельной точности, и поэтому даже 10% резисторов будут достаточно точными — 2% также могут быть достаточными в зависимости от требуемых допусков.

В показанном случае последовательный резистор, используемый для измерения тока, расположен близко к земле, а также он обойден конденсатором для обхода любого сигнала на землю. Это особенно важно, если цепь используется на радиочастотах, поскольку это поможет предотвратить излучение любого сигнала вдоль выводов измерительного прибора.

Метод измерения тока с использованием датчика тока / катушки

Если невозможно оборвать цепь каким-либо образом, можно использовать датчик тока.

Датчики тока обычно имеют форму датчика, который размещен вокруг проводника с током. Он способен обнаруживать ток, протекающий в проводнике, и, таким образом, давать показания.

Эти датчики часто входят в состав полного измерителя, поэтому часто невозможно использовать стандартный мультиметр для этого типа теста.

Существует несколько различных типов датчиков / измерителей, которые могут использовать эту методику измерения тока.

  • Трансформатор тока: Одна из наиболее распространенных форм датчика тока называется токовым зажимом. Он состоит из разделенного кольца из феррита или мягкого железа, на которое намотана катушка — по одному на каждую половину. Сердечник пропускают через проводник, в котором необходимо измерять ток, и две половины сердечника зажимают на месте.Таким образом, узел действует как трансформатор, зажимные катушки улавливают магнитное поле от тока, протекающего в проводнике. Поскольку общая сборка фактически является трансформатором, эта методика измерения тока работает только для переменного тока. Также счетчики, использующие это, обычно поставляются в качестве отдельного «измерителя зажима».
  • Датчик Холла: Датчик Холла с использованием другой технологии. Он способен измерять как переменный, так и постоянный ток, протекающий в проводнике. Он часто используется в сочетании с осциллографами и цифровыми мультиметрами высокого класса, хотя их использование становится все более распространенным.

Существуют и другие аналогичные методы измерения тока с использованием датчиков, но наиболее распространенными являются токовые клещи и датчики эффекта Холла.

Как измерить переменный ток с помощью мультиметра

Часто необходимо измерять переменный ток. Хотя для измерения переменного тока используются те же основные этапы, что и при обычном измерении постоянного тока, следует отметить несколько дополнительных моментов.

  • Требуется настройка переменного тока: Различия в измерениях обусловлены тем фактом, что мультиметр должен выпрямить переменный сигнал, чтобы он мог измерять переменный ток.Для цифрового мультиметра основное отличие состоит в том, что переключатель типа измерения должен быть настроен на измерение переменного тока, а не постоянного тока.
  • Для аналоговых счетчиков требуется выпрямитель: Для аналогового мультиметра ситуация несколько иная. Поскольку аналоговый мультиметр не содержит никакой активной электроники, диодный выпрямитель, используемый для выпрямления переменного сигнала, имеет определенное напряжение включения, и это повлияет на конец низкого напряжения некоторых шкал. Некоторые счетчики могут не иметь возможности измерять переменный ток, или они будут иметь очень ограниченные диапазоны.

Хотя измерять электрический ток не так часто, как измерять напряжение, тем не менее, это важная способность измерять ток. Также важно знать, как измерить ток, чтобы получить лучшее из мультиметра.

Дополнительные темы испытаний:
Анализатор сети передачи данных Цифровой мультиметр Частотомер осциллограф Генераторы сигналов Анализатор спектра LCR метр Глубиномер, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиосигналов Логический зонд PAT тестирование и тестеры Рефлектометр во временной области Вектор сетевой анализатор PXI GPIB Сканирование границы / JTAG
Вернуться в меню «Тест»., ,

,

Как использовать мультиметр

Избранные любимец 49

Измерительное сопротивление

Нормальные резисторы имеют цветовые коды. Если вы не знаете, что они имеют в виду, это нормально! Есть много онлайн-калькуляторов, которые просты в использовании. Однако, если вы когда-нибудь окажетесь без доступа к интернету, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите мультиметр на 20 кОм.Затем прижмите щупы к ножкам резистора с тем же давлением, что и при нажатии клавиши на клавиатуре.

Счетчик будет считывать одно из трех значений: 0,00 , 1 или фактическое значение сопротивления .

  • В этом случае счетчик показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20 000 Ом, поэтому вам нужно переместить десятичное число на три позиции вправо или 970 Ом) ,

  • Если мультиметр показывает 1 или отображает OL , он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или 2 мОм (мегаом). В этом случае нет никакого вреда, это просто означает, что ручку диапазона нужно отрегулировать.

  • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо снизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%.Это означает, что цветовые коды могут указывать 10000 Ом (10 кОм), но из-за расхождений в производственном процессе резистор на 10 кОм может составлять всего 9,5 кОм или 10,5 кОм. Не волнуйтесь, он будет прекрасно работать как подтягивающий или общий резистор.

Давайте опустим прибор до следующего минимального значения, 2 кОм. Что случается?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Тем не менее, вы заметите, что есть еще одна цифра после десятичной точки, что дает нам немного более высокое разрешение в нашем чтении.Как насчет следующего самого низкого параметра?

Теперь, начиная с 1 кОм; больше 200 Ом, мы увеличили расходомер до максимума, и он говорит вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как правило, резистор менее 1 Ом встречается редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на чтение. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложным.Окружающие компоненты на плате могут сильно повлиять на показания.



← Предыдущая страница
Измерительное напряжение ,
