Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

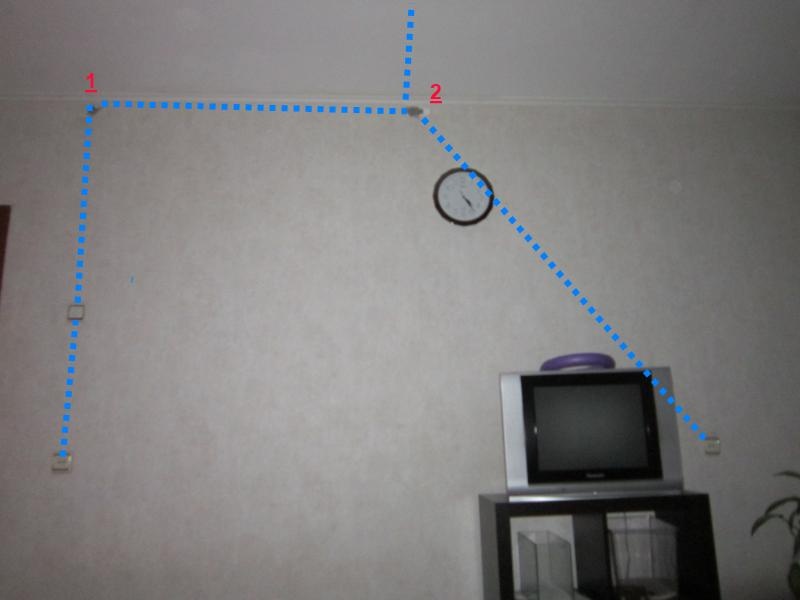

Правильная схема эл.

проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

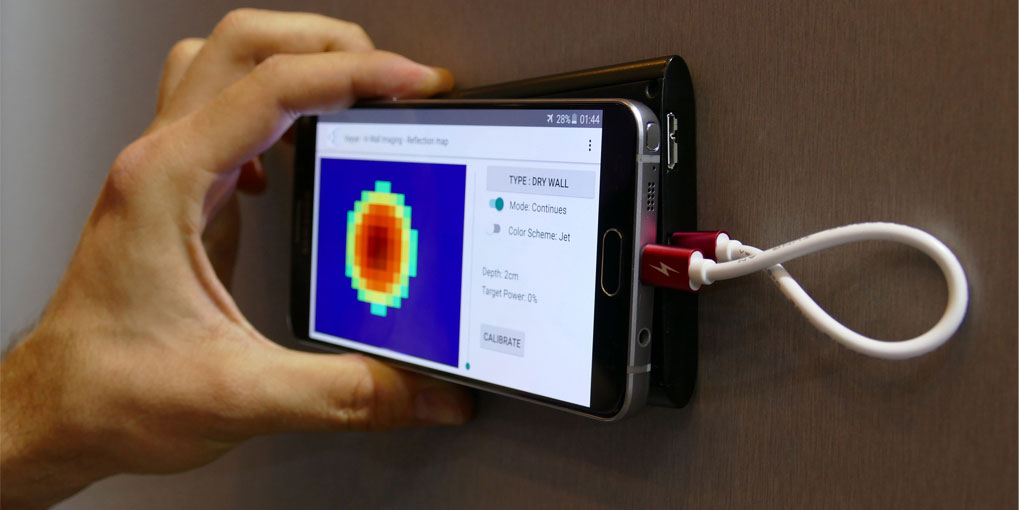

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.



Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

---

 Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

 Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

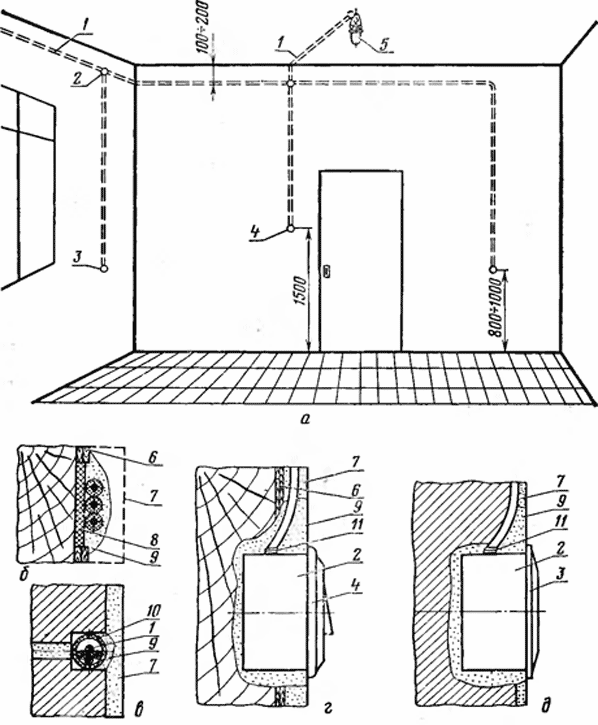

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

По другому проводку найти, без приборов, не получится!!!

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

---

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4. 0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

---



Показать / Скрыть текст

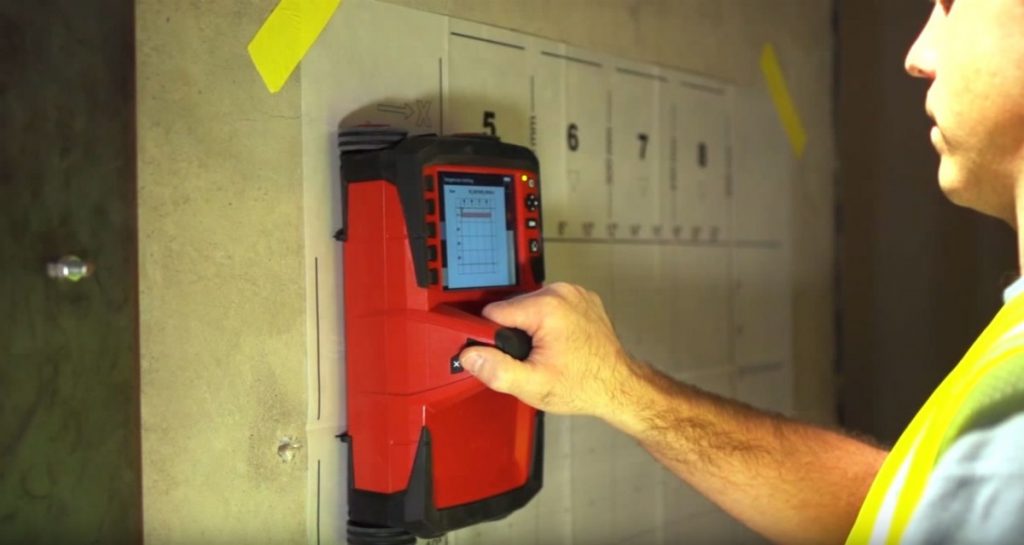

Как найти старую проводку используя оборудование?

---

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об  этих приборах, оборудовании для поиска скрытой проводки  и поговорим!

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

---

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как найти скрытую проводку в стене без приборов и с из помощью

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Поиск проводки при помощи технических средств
  • 1.1 С помощью техники
  • 1.2 С помощью мультиметра
  • 1.3 С использованием слуховых аппаратов
  • 1.4 При помощи кассетного плеера
  • 1. 5 Метод компаса
  • 1.6 С использованием смартфона
• 2 Поиск с помощью логики

Существует много простых и действенных способов, которыми возможно с точностью определить местоположение проводки, даже если та скрыта отделочным слоем. Найти скрытую проводку под штукатуркой не так сложно, как может показаться.

Поиск проводки при помощи технических средств

С помощью техники

Существует много причин, по которым приходится прибегать к поиску проводки в стене – перестановка в доме, перепланировка, ремонт, обрыв подачи электричества и др. Для поиска можно использовать достижения цивилизации, например простой радиоприемник. Его нужно настроить на частоту приема в 100 килогерц, поставить звук на максимальную громкость и прислонить насколько возможно ближе к стене.

На месте, где располагается проводка, радиоприемник начнет издавать трещание. А для достижения максимальной эффективности данного способа подключите к сети питания электроприборы, например болгарку, дрель или пылесос, — высокоскоростная техника усилит помехи в канале приема. Аналогичным образом можно использовать микрофон с катушкой, предварительно подключив его к колонкам.

С помощью мультиметра

Мультиметр я сопротивление, мультиметр его фиксирует. Где сопротивление достигает пика, там и проходит проводка. настраивается на режим работы 200 кОм, два щупа следует присоединить к транзистору слева, и посередине, правый вывод играет роль антенны. При попадании в электромагнитное поле в транзисторе изменяетс

С использованием слуховых аппаратов

Старые слуховые аппараты, к примеру марка АК-1, выдает отличные результаты поиска проводки в стене. Для этого нужно на аппарате выставить режим «телефон», данный режим предназначен для разговоров по телефону в шумном помещении. В этом режиме слуховой аппарат становится максимально восприимчив к электромагнитным воздействиям, именно это и требуется для обнаружения проводки. Аппарат нужно поднести к стене в том месте, где, по предположению, проходит электрический кабель, и после остается лишь зафиксировать шум.

При помощи кассетного плеера

Для данного действия подойдет абсолютно любой плеер, главное, чтобы он находился в рабочем состоянии. В головную часть плеера необходимо припаять какой-нибудь гибкий кабель, можно использовать USB-шнур. Далее моторчик в плеере отключается, в проводку подключается нагрузка, после чего нужно нажать кнопку Play и провести головкой плеера по стене. После этого фиксируется участок с наибольшим количеством помех.

Метод компаса

Данный метод рекомендуется как наиболее простой способ поиска скрытой проводки в стене, но в реальности данный способ малоэффективен, потому что создать сильную индукцию для восприятия компасом в домашних условиях практически не представляется возможным. И еще компас может указать не на саму проводку, а на обычную арматуру в стене, которая несет функцию связки при строительстве.

Также стоит учесть еще и некоторый слой, под которым скрыта проводка. Исходя из этого компас должен быть сверхчувствительным, и вряд ли в любой квартире можно найти такое устройство.

С использованием смартфона

Метод, аналогичный использованию радиоприемника. Подключаем к своему телефону наушники (гарнитуру), выстраиваем на максимальную частоту вещания, подносим к стене и фиксируем помехи. Способ хорошо подойдет, если нет возможности использовать другие, а в наушниках гораздо легче зафиксировать нарастающие помехи и с большей точностью определить местоположение. Метод считается самым бюджетным среди остальных, так как практически у каждого человека сегодня имеется смартфон.

На сегодняшний день для современных смартфонов есть специальные программы для поиска проводки в стене, однако эффективность такого способа, как найти проводку в стене, пока под вопросом.

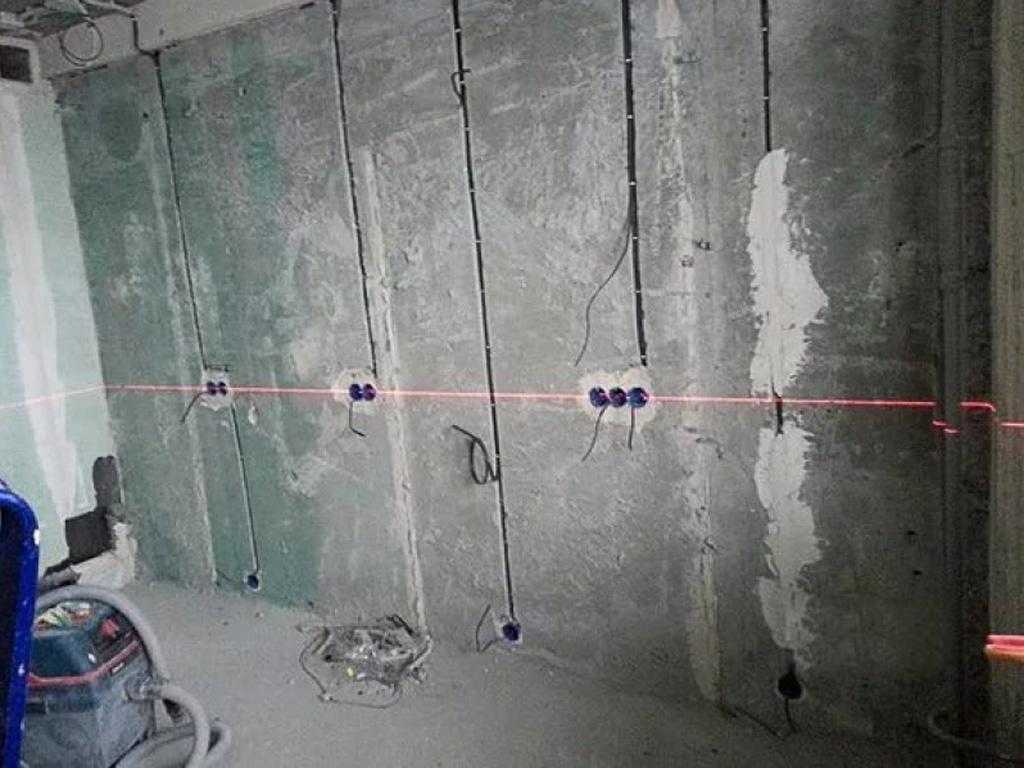

Поиск с помощью логики

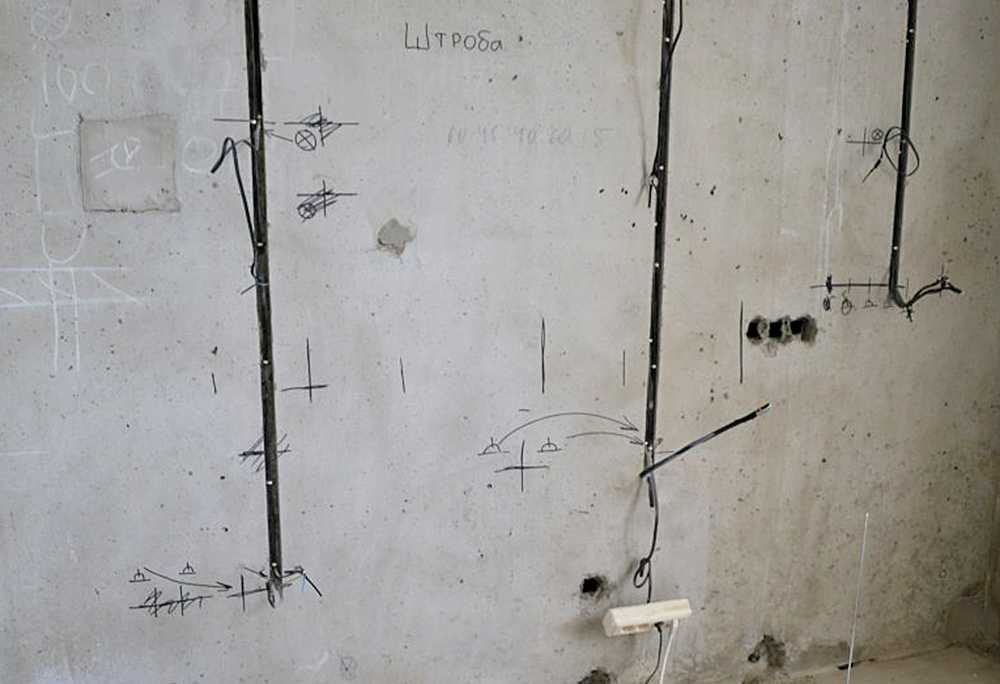

При поиске проводки в стене нужно учитывать, что любая проводка располагается строго вертикально, или горизонтально, никаких зигзагообразных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.

Для себя каждый должен заметить:

1. Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
2. Линия обычно начинается в 15-20 см от потолка либо от пола. Здесь тоже запрещено проводить строительные/ремонтные работы без обесточивания.

При наличии данных знаний без труда можно изобразить на бумаге примерный план расположения проводки в комнате и найти линии электропередачи.

Так для поиска можно использовать следующие методы. Во время капитального ремонта нужно найти место под обоями, краской или штукатуркой, где было штробление под проводку – оно будет слегка выделяться неровностями и буграми на фоне ровной стены. И сама шпаклевка будет иметь визуальные неровности, и бугры.

Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва. Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не будут повреждены.

Все вышеперечисленные методы являются рабочими для поиска скрытой проводки в стене, и с их помощью можно установить точное местоположение проводки в стене. Главное соблюдать технику безопасности, так как из-за неосторожного обращения с электричеством, и электроприборами многие люди получают серьезные травмы, иногда с летальным исходом.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в стене: профессиональный подход
Как найти проводку в квартире: способы обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

   Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц.

Начнем по порядку.

1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

   Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

приборы для определения своими руками

26.09.2016 / kmsten / 3 комментария

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.

[contents]

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

• капитальный или косметический ремонт помещения;
• перемещение выключателей, розеток и др.;
• работы по закреплению предметов или мебели на стене;
• отсутствие заземления;
• отсутствие схемы электрических коммуникаций;
• ремонт или удаление неисправной электропроводки.

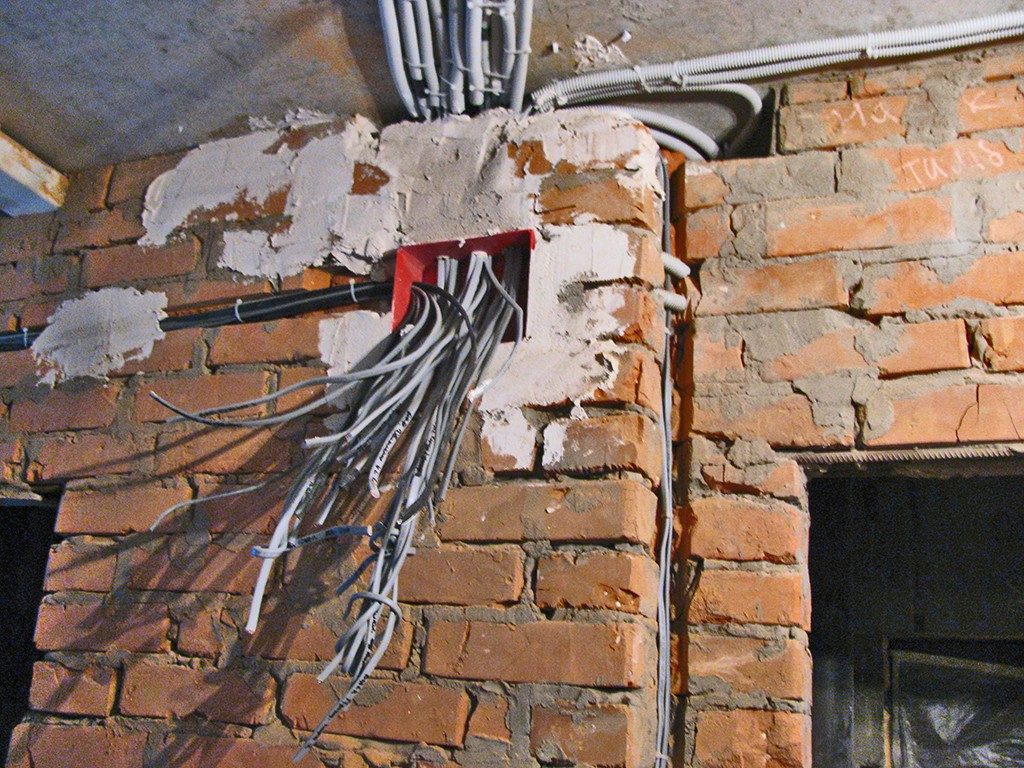

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они

могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Читайте также статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

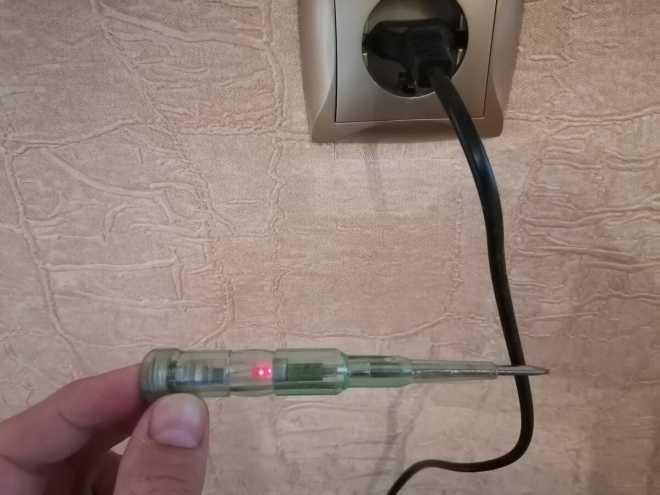

Индикаторная отвертка

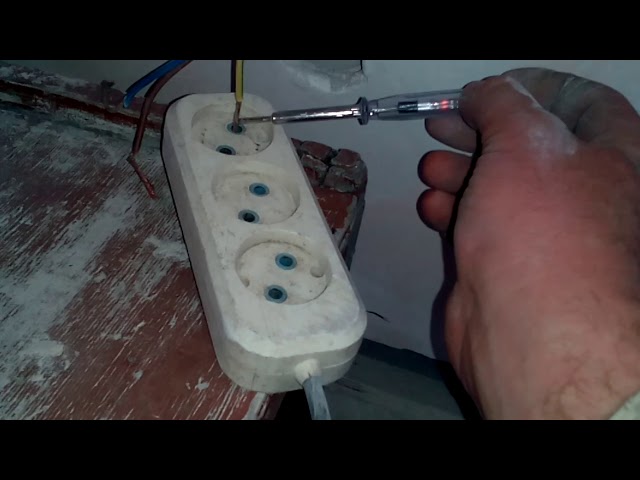

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

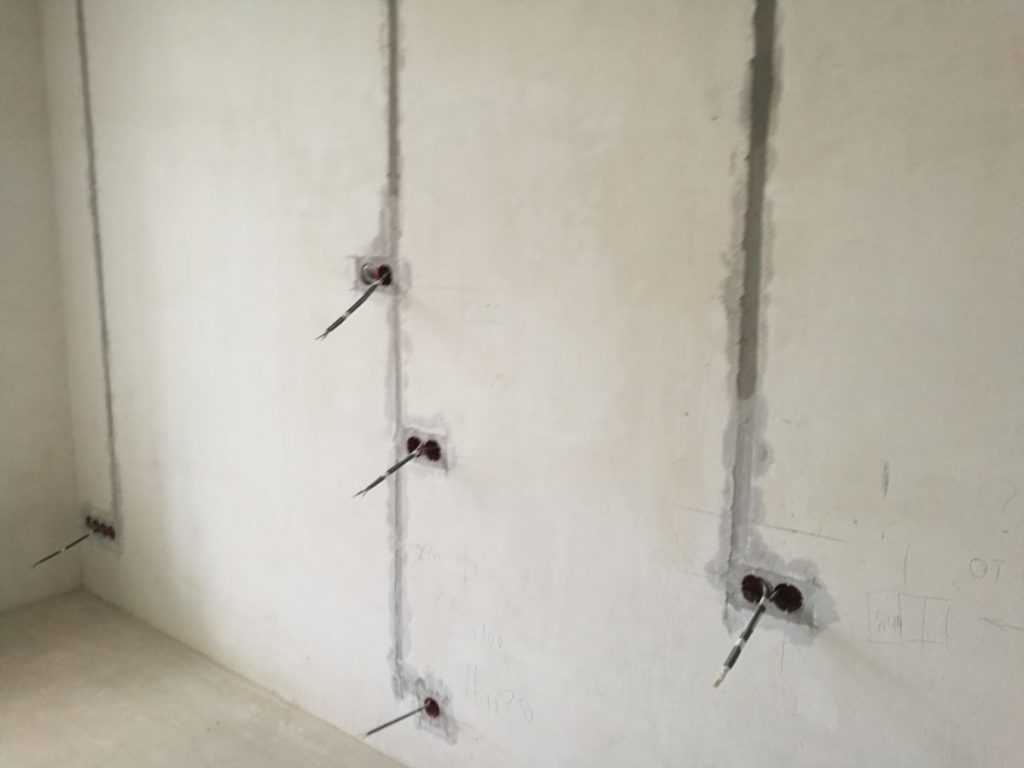

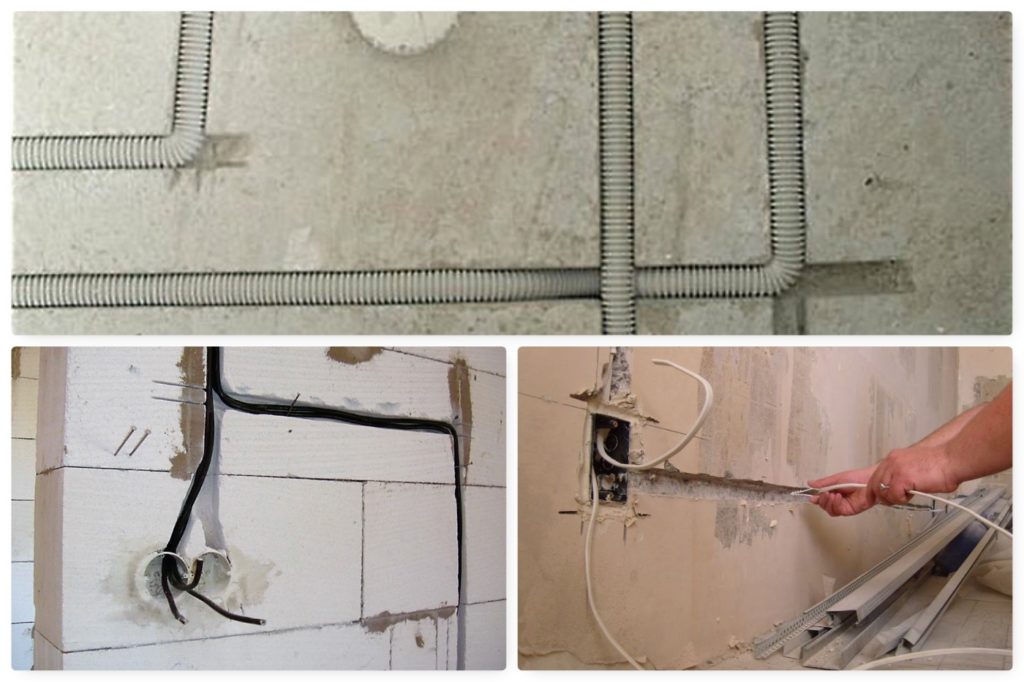

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т. к. карта далеко не всегда соответствует проделанной электриками работе).

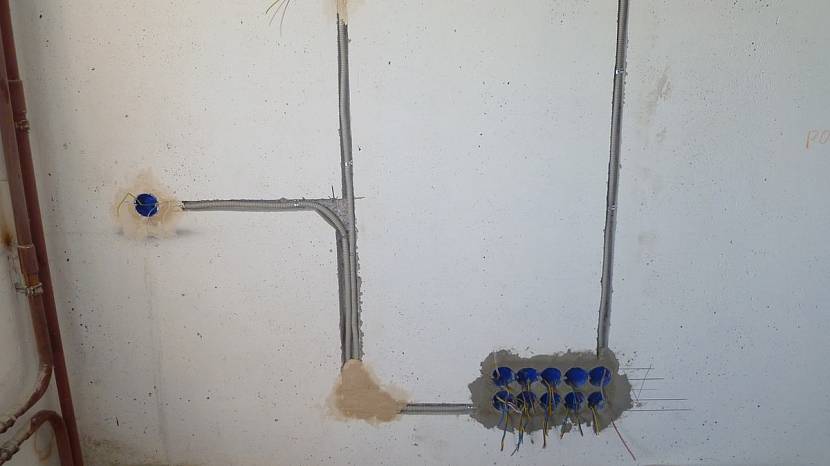

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

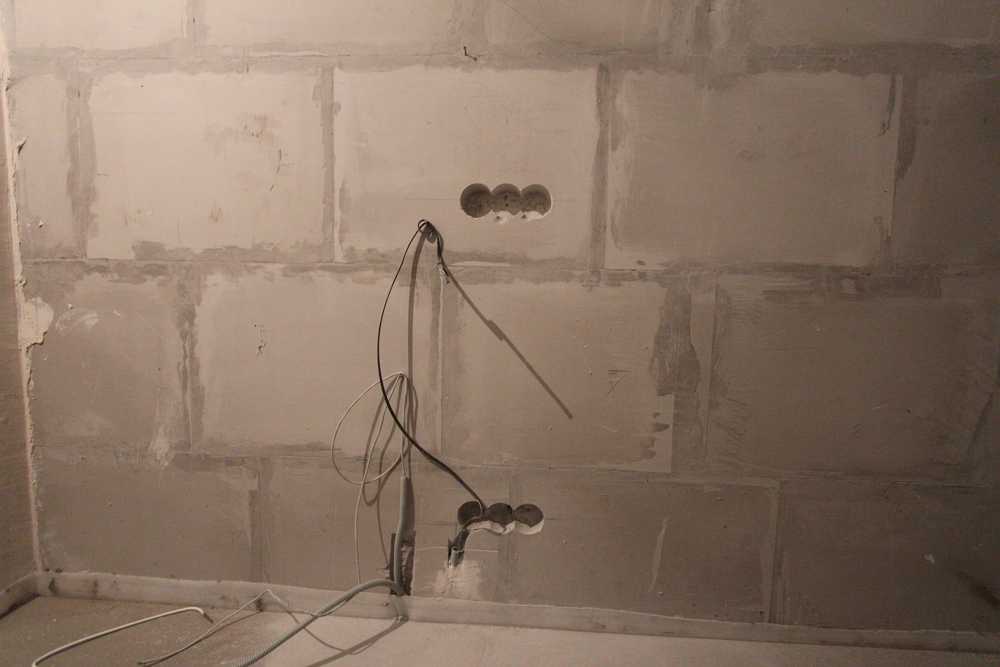

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Как сделать определитель скрытой проводки своими руками?

1. Можно использовать старый радиоприемник, поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
2. Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене.
3. Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
4. На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

Внутренняя отделка

поиск скрытых проводов мультиметром и другими приборами

Проложенные скрытым способом провода не обезображивают интерьер, но если их нахождение неизвестно, сверление стены становится затруднительным.

Повредив линию, можно обеспечить себя работой на ближайшие неделю-две и ощутимо потерять в деньгах.

Далее рассказывается о том, как найти проводку в стене, в том числе при помощи не предназначенных для этого устройств.

Как найти?

Начать следует с того, что расположение проводов, если они укладывались по правилам, вполне предсказуемо.

Правила для того и придумывались, чтобы без всяких приборов можно было понять, где не стоит сверлить стену или вырезать в ней проем:

1. провода прокладывают только параллельно или перпендикулярно полу. Пускать линию наискосок по кратчайшему пути от распределительной коробки до розетки или выключателя запрещено — именно для того, чтобы избежать хаотичности;
2. линию тянут обычно поверху, вдоль потолка на расстоянии в 15 см от него. В нужном месте делают опуск к розетке или выключателю;
3. опуск вдоль дверного или оконного проема делают на расстоянии в 10 см от него;
4. по отношению к газопроводу и прочим заземленным металлическим элементам выдерживают расстояние в 40 см;
5. к люстрам провода прокладывают в пустотах плит перекрытия.

Итак, в теории все просто: скорее всего, нельзя сверлить над розетками и выключателями, а также в сторону от распредкоробки.

На практике дело осложняется двумя обстоятельствами:

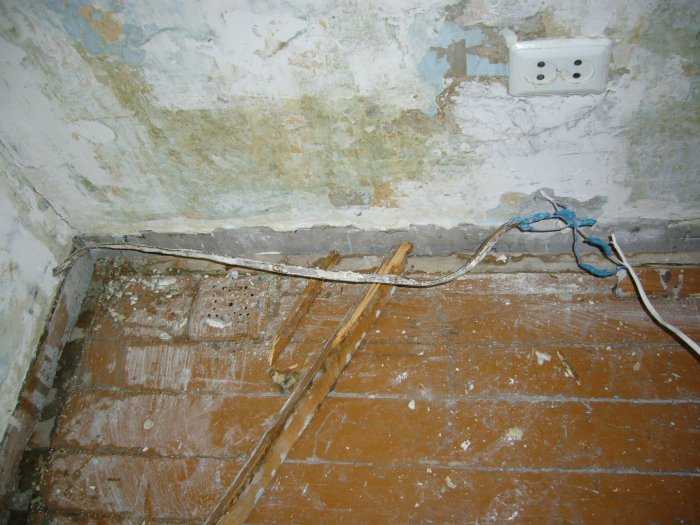

• провода могли уложить с нарушениями, особенно если это делал сам прежний владелец жилища;
• помимо силовых и осветительных кабелей, дом или квартира зачастую напичканы слаботочными: интернет, домофон, видеонаблюдение, сенсоры системы «умный дом».

Слаботочные линии во избежание помех прокладывают на удалении от силовых и осветительных, потому предсказать их положение достаточно сложно. Если отделка стен обветшала и в ближайшее время планируется ее замена, можно прямо сейчас выполнить демонтаж. Штробы, возможно, будут видны как депрессии (вдавленные участки) либо, наоборот, выпуклости на штукатурке.

А если стена бетонная и не оштукатуренная, то пользователю крайне повезло: заполненные раствором штробы видны отчетливо. Если же обои или иная отделка еще не требует замены, а насчет соблюдения правил имеются сомнения, используют специальный прибор — детектор проводки. Разные модели имеют отличия. По принципу действия они делятся на следующие виды: металлоискатели, детекторы и комбинированные модели.

Дорогое, профессиональное оборудование приобретать для своих нужд нецелесообразно из-за не используемых в быту функций.

Металлоискатели

Излучают переменное магнитное поле, наводящее в металлических предметах вихревые токи. Те создают вторичное магнитное поле, регистрируемое устройством.

Приборы обнаруживают провода без напряжения, а также арматуру, трубы и прочие металлические предметы. Но с их помощью невозможно распознать, обнаружен провод или что-то еще. А при наличии металлической обшивки металлоискатели вообще недееспособны.

Правда, есть дорогостоящие модели, распознающие за счет анализа отраженных импульсов неметаллические инородные тела.

Детекторы проводки

Распознают провода с протекающим током. Делятся на два вида: электростатические и электромагнитные. Точность у вторых выше. Недостаток таких приборов состоит в том, что они обнаруживают провод при силе тока в нем от 5-7 А (для 1-фазной сети соответствует нагрузке в 1-1,5 кВт), потому линию, питающую лампочку, они не находят.

Комбинированный детектор – самый лучший, но и дорогой вариант: работают в любом из описанных режимов, потому отображают ситуацию наиболее объективно.

Детектор проводки

По глубине сканирования детекторы делятся на три вида, с дальнодействием:

1. 1-2 см. Самые недорогие, но зачастую оказываются бесполезными, так как провода обычно заделывают глубже;
2. 5-6 см. Средний класс, подходят для большинства задач в бытовых условиях;
3. свыше 6 см. Профессиональные модели.

По типу оповещения также можно выделить несколько разновидностей:

1. о близости провода свидетельствует мерцание светодиода или монотонный сигнал зуммера. Это наименее информативный способ оповещения, характерный для самых простых моделей;
2. прибор издает звук тем более высокий, чем ближе провод. С такими детекторами работать удобнее;
3. помимо звукового сигнала, данные выводятся на ЖК-дисплей. Так работают профессиональные модели.

Самые совершенные выводят целый ряд параметров:

• материал стены;
• тип обнаруженного элемента: провод под напряжением, провод либо металлический предмет без напряжения, неметаллический предмет;
• материал жил провода;
• глубина залегания найденного объекта.

В профессиональных детекторах предусмотрено несколько ступеней точности.

Сначала стену «обшаривают» с самой грубой точностью, затем, обнаружив проводник, локализуют его местоположение, постепенно повышая чувствительность. К примеру, у популярного детектора проводки «Дятел» имеется 4 ступени чувствительности: 10, 100, 300 и 700 мм.

Детекторы одного типа могут сильно отличаться в точности показаний, особенно если провод залегает на глубине, соответствующей пределу дальнодействия. Рекомендуется прямо в магазине прибегнуть к проверке: накрыть имеющийся там провод взятым с собой куском гипсокартона и «поискать» его разными приборами.

Как определить обрыв проводки?

Место обрыва отыскивают специальным прибором, состоящим из двух частей:

• генератор;
• детектор с наушниками.

Обесточив провод, к нему подключают генератор, посылающий импульсы определенной частоты. Далее надевают наушники и ведут детектором вдоль линии.

По принципу действия детекторы делятся на два вида:

1. акустические. По достижении щупом места обрыва в наушниках раздается громкий щелчок;
2. индукционные. При перемещении щупа до места обрыва в наушниках слышен ровный гул, над местом обрыва он усиливается, затем исчезает.

Также найти место обрыва можно при помощи профессионального детектора проводки, распознающего кабеля под напряжением и без такового. Они были описаны выше. Если в точке обрыва имеет место утечка тока, его обнаруживают тепловизором.

Поиск проводки

Детектор проводки — инструмент не самый распространенный, поскольку применяется крайне редко. И если его в домашнем арсенале нет, на выручку могут прийти другие приборы. Далее рассматривается несколько примеров поиска «подручными средствами».

Радиоприемником

Созданное электротоком магнитное поле искажает радиоволны, о чем приемник сообщит характерным треском.

Радиоприемник настраивают на частоту 100 кГц, подносят к стене в зоне, где ожидают найти провод, и ведут вдоль нее.

Провод проявляет себя тем явственнее, чем выше сила протекающего в нем тока, потому в розетку включают мощный прибор: обогреватель, пылесос, дрель и т.п. Нарастающая громкость треска в динамике свидетельствует о приближении к линии.

Аналогичный шум вблизи проводника с током производит катушечный микрофон, подключенный к магнитофону с колонками. Точность данного метода составляет +/- 15 см.

Мультиметром

Также действие магнитного поля проявляется в изменении сопротивления находящихся в нем полупроводников. Следовательно, в деле поиска проводки поможет полевой транзистор, например, 2SK241, КП103А либо КП303.

Порядок действий следующий:

• мультиметр переключают в режим измерения сопротивления (сектор со значком «омега» на лицевой панели) в диапазоне до 200 кОм;
• щупы прибора подсоединяют к истоку транзистора (средний вывод) и стоку;
• перемещают транзистор вдоль стены, отмечая изменение показаний на дисплее мультиметра.

Для повышения чувствительности прибора к третьему выводу (затвор), играющему роль антенны, присоединяют отрезок медного провода. По величине изменения сопротивления определяют близость линии.

Индикаторной отверткой

Наряду с энергонезависимыми индикаторными отвертками существуют энергозависимые — с питанием от батарейки. Они отличаются способностью определять фазу дистанционно, тогда как энергонезависимому индикатору нужен непосредственный контакт. Таким прибором можно нащупать провод под напряжением, если он находится близко к поверхности (до 1 см).

Кассетным плеером

В детектор проводки плеер превращают следующим способом:

• отсоединяют питание от моторчика: этим устраняются посторонние шумы и экономится заряд батареек;
• припаивают к головке гибкий провод, например, кабель USB (антенна).

Если теперь нажать кнопку «Play» и поднести плеер к проводу с протекающим током, раздается гул. Интенсивность его тем сильнее, чем ближе провод. Это очень слабый индикатор. Обнаруживает только провода, скрытые тонким слоем штукатурки (до 1 см).

С помощью слухового аппарата

Также детектором может послужить слуховой аппарат советского образца — марки АК-1 и аналогичные. В таком приборе предусмотрен режим «Телефон»: устройство воспринимает только электромагнитные колебания, что позволяет его владельцу говорить по телефону в шумной обстановке.

Слуховой аппарат АК-1

Активировав данный режим, слуховым аппаратом сканируют стену и по усилившемуся шуму определяют местоположение скрытого провода.

Существует новая технология изготовления кабелей, предусматривающая заделку в токопроводящую жилу особых маячков. При обрыве по их сигналам место повреждения обнаруживается очень легко и быстро. Технология проходит обкатку в странах Запада, у нас пока не применяется.

Методы, которые не работают

Часто в посвященных данной тематике публикациях сообщают о возможности использовать в качестве детектора компас.

Это так, но только в теории: номинальный ток обычной проводки, и даже кратковременно допускаемый перегрузочный, не создают столь сильного магнитного поля, чтобы его мог почувствовать находящийся на некотором расстоянии компас. Еще один сомнительный детектор — смартфон.

У него есть встроенный навигационный компас, используемый специальным приложением «Металлоискатель», но рассматривать данный прибор как полноценный индикатор нельзя — слишком мала чувствительность и велика погрешность.

Иное дело — специальные сканеры, подключаемые к смартфонам. Например, марки Walabot DIY. Это полноценный детектор, транслирующий данные о местоположении провода и наличии напряжения на экран гаджета.

Видео по теме

Как найти скрытую проводку в стене:

Как видно, способов поиска скрытой проводки существует немало. Беда в том, что далеко не все они обладают приемлемой точностью. Потому наиболее правильным решением с точки зрения соотношения цены и качества, остается вызов специалиста-электрика с профессиональным оборудованием.

Как найти электрические провода в ваших стенах — Самые безопасные способы — Ремонт дома

Хотите повесить новый телевизор на стену в гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Поиск электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5. Использование чертежей

Один из самых простых и удобных способов найти провода в ваших стенах — получить существующие электрические схемы вашего дома.

Эти планы дадут вам точную карту размещения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в вашей строительной компании.

Обеспечение безопасности при поиске электрических проводов

Работа с электрическими компонентами всегда сопряжена с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы, прежде чем отключить автоматический выключатель в области, которую вы планируете проверить на наличие электропроводки.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением — это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.

Как найти электрические провода в бетонных стенах?

Вам понадобятся детекторы электрических проводов или искатели стоек, которые могут сканировать бетонные стены.

Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.

Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.

Резюме

Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.

Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.

Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.

Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!

Делиться — значит заботиться!

Как найти электрические провода в стенах (3 метода)



Каждый раз, когда вам нужно просверлить стену, вам нужно знать расположение электрических проводов.

Сверление в стене без этих знаний может привести к поражению электрическим током.

Вы также можете просверлить сантехнику.

Вам нужен способ найти электрические провода в стене.



Как найти электрические провода в стенах (пошагово)



Существует три основных метода поиска электрических проводов за стандартным гипсокартоном.

Вам нужно будет использовать несколько разных методов, чтобы найти электрические провода в бетонных стенах.

Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.

Выполните следующие действия, чтобы безопасно их найти.



Метод 1. Детектор электрических проводов



Этот метод требует использования детектора электрических проводов.

Доступно несколько типов.

Некоторые лучше обнаруживают через определенные материалы, чем через другие.

Они также могут обнаруживать другие объекты в стене, такие как водопровод и дерево.

Детектор электрического провода работает, излучая сигнал через провод.

Этот сигнал действует как датчик.

В некоторых случаях провод, который вы ищете, должен быть под напряжением, чтобы детектор работал.

Другие не требуют, чтобы провод был под напряжением.

Эти извещатели, как правило, дешевле, чем извещатели с проводом под напряжением.

В качестве меры предосторожности, если извещателю не требуется, чтобы провод был под напряжением, отключите питание с помощью автоматического выключателя.

Как только зонд проходит через провод, приемник улавливает его.

Устройство издаст звук, загорится или покажет вам, что в этом месте есть провод.

Выполните следующие действия, чтобы правильно использовать электрическое проводное устройство.



Шаг 1. Купите подходящий детектор электрических проводов

Зайдя в хозяйственный магазин, вы найдете множество различных детекторов электрических проводов.

Они классифицируются как искатели шипов, поэтому вы найдете их в этом разделе хозяйственного магазина.

При покупке детектора электрических проводов обратите внимание на материал вашей стены.

Если это гипсокартон, то подойдет любой простой детектор электрических проводов.

Если это бетон или что-то другое, то может понадобиться специальный детектор.

Вы также должны подумать, хотите ли вы найти что-нибудь еще внутри стены.

Многие детекторы также могут определить, где в стене находится водопровод.

Если вам нужна эта функция, возможно, стоит потратить дополнительные деньги на поиск детектора, способного выполнять эту функцию.

И последнее, что нужно сделать, это понять, должен ли провод быть под напряжением или нет.

Если вы опасаетесь оставлять питание включенным во время поиска, вам нужно найти неактивный детектор электрических проводов.

Если вас не смущают провода под напряжением, вы можете выбрать детектор проводов под напряжением.

Детекторы без провода под напряжением дешевле, чем извещатели с проводом под напряжением.

В противном случае вам понадобится только обычный детектор электрических проводов, который покажет вам, где находится провод в стене.



Шаг 2. Включите передатчик в розетку рядом с зоной проверки

Стандартные детекторы электрических проводов имеют дальность обнаружения три метра.

Вам нужно быть как можно ближе к области, которую вы хотите обыскать.

Чем ближе вы находитесь, тем точнее показания вы получите.

Откройте коробку с детектором электрических проводов.

Он состоит из двух частей.

Передатчик доставляет зонд по электрическому проводу.

Приемник улавливает зонд, когда тот приближается к нему в стене.

Передатчик — это часть, которая подключается к розетке.

Включите его в розетку, ближайшую к зоне проверки.

Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или дают более точные результаты.



Шаг 3. Включите передатчик и приемник

После того, как передатчик окажется в розетке, необходимо включить и передатчик, и приемник.

Это так же просто, как найти кнопку питания и нажать ее.

Обратитесь к руководству, если вы не можете найти кнопку питания.



Шаг 4. Используйте руководство, чтобы узнать, как держать приемник

Для получения точных результатов необходимо правильно держать приемник.

Некоторые приемники должны быть прислонены к стене, чтобы обнаружить зонд в проводе.

Другие нужно держать под углом.

Руководство подскажет вам, как держать приемник, чтобы получить четкий результат.



Шаг 5. Передача сигнала А

Нажмите кнопку сигнала на передатчике.

Он начнет подавать зонд или сигнал через провод в стене.

Используйте приемник, чтобы найти сигнал.

Переместите приемник в горизонтальном направлении, чтобы найти зонд.

Это потому, что электрические провода проходят через стену горизонтально и вертикально.



Шаг 6. Поиск сигнала

Поиск провода может занять некоторое время.

Совет: начните с выхода и медленно двигайтесь оттуда.

Вы также можете обыскать область, в которую вы собираетесь вбить гвоздь или шуруп.

Когда приемник обнаружит датчик, он предупредит вас.

Предупреждение может быть звуковым, приемник может загореться или может дать визуальный сигнал.

Следите за приемником, чтобы не пропустить сигнал.

Как только вы увидите сигнал, отметьте его место карандашом на стене.

Теперь вы знаете, что в этом месте есть электрический провод.



Способ 2. Магнитный искатель стержней



Другой метод заключается в использовании магнитного искателя стержней.

Это полезное устройство, потому что оно помогает найти гвозди в шпильках.

Стойки представляют собой деревянные балки, иногда металлические балки, поддерживающие стену.

Магнитный искатель стержней находит металлическую балку или гвозди в стержне, создавая магнитное поле.

Это помогает найти провода, потому что провода часто упираются в гвозди в шпильках.

Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.



Шаг 1. Приобретите подходящий магнитный искатель стержней

Как и детекторы электрических проводов, существует несколько типов магнитных искателей стержней.

Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.

Некоторые искатели шипов более точны, чем другие.

Обычно они дороже.

Другие также могут обнаруживать другие материалы в стене, такие как дерево.

Чтобы упростить работу, купите магнитный искатель шипов, специально предназначенный для той работы, для которой вы его используете.



Шаг 2. Ознакомьтесь с руководством

Когда вы получите магнитный искатель шпилек домой, найдите время, чтобы прочитать руководство.

В частности, вы хотите понять, как держать искатель шипов.

Как и в случае с детектором электрических проводов, если вы неправильно держите искатель гвоздей, это может снизить его точность.

Магнитные искатели гвоздей могут обнаруживать только так глубоко в стене.

Вам нужно сделать все возможное, чтобы повысить его точность.



Шаг 3. Включите искатель шипов

Если вашему искателю шипов требуется питание, включите его.

Не всем магнитным искателям требуется питание.

Вы можете прислонить его к стене и начать поиск.

Когда он включен, приложите искатель гвоздей к стене в соответствии с инструкциями, приведенными в руководстве.

Переместите искатель шипов в горизонтальном направлении.

Провода проходят горизонтально в стене.



Шаг 4. Поиск сигнала

Магнитный искатель стержней работает, обнаруживая металл в гвоздях или шурупах в стене.

При обнаружении металла устройство подает сигнал.

Вам нужно найти этот сигнал, чтобы определить, где в стене находятся гвозди.

Иногда металлоискатель загорается, издает звук или подает визуальный сигнал, указывающий на то, что он обнаруживает металл.



Шаг 5. Отметьте участок

Каждый раз, когда сработает искатель шипов, отметьте участок.

Вы получите общее представление о том, где находятся гвозди в стене.

Это говорит о том, что есть вероятность, что провода тоже есть.

Вы можете либо использовать детектор электрических проводов для получения более точных результатов, либо начать осторожно прибивать его гвоздями к стене.



Способ 3: Отверстие и камера



Этот метод идеально подходит для домовладельцев, которые не боятся немного повредить стены.

Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — увидеть, что находится за ней.

Может помочь использование камеры с гибким прицелом.

Выполните следующие действия, чтобы проделать дыру в стене и с помощью камеры найти электрические провода в стенах вашего дома.



Шаг 1. Купите подходящую камеру с гибким прицелом

Внутри стены будет темно.

Из вашего дома может проникать свет.

Тем не менее, вы должны быть готовы к тому, что будет темно.

Вам нужна камера с гибким оптическим прицелом, оснащенная ночным видением или фонариком.

Гибкость также важна.

Позволяет поворачивать прицел в крутых поворотах, чтобы обойти препятствия.

Также следует учитывать качество камеры.

Если видео зернистое, возможно, вы не сможете определить, что такое электрический провод, а что визуальная обратная связь.

Подумайте о крупных инвестициях, чтобы получить желаемые результаты.



Шаг 2. Аккуратно проделайте небольшое отверстие в стене

Прежде чем прорезать стену, отключите питание.

Вы можете сделать это, подойдя к автоматическому выключателю и выключив главный выключатель.

Это остановит поток энергии через ваш дом.

Теперь вы можете безопасно прорезать небольшое отверстие в стене.

Отверстие должно проходить параллельно области, которую вы хотите осмотреть.

Это не обязательно должна быть большая дыра.

Он просто должен быть достаточно большим, чтобы в него влезла камера.

Вы можете использовать универсальный нож, чтобы прорезать гипсокартон.

Двигайтесь медленно, чтобы не перерезать неожиданные провода или водопровод.

Один из советов — не резать рядом с розеткой.



Шаг 3. Вставьте камеру

Рекомендуется пометить кабель скотчем через каждые несколько дюймов.

Это скажет вам, насколько глубоко камера находится в стене.

Затем вы можете измерить на вашей стороне стены, чтобы определить ее местоположение.

После того, как вы сделали метки, вы можете вставить камеру через отверстие.

Медленно идите и наведите камеру на стену, которую вы хотите осмотреть.

Смотрите на экран, чтобы правильно направить камеру.

Найдите электрические провода, идущие горизонтально по стене.



Шаг 4. Отметьте область

Используя отметки, сделанные на кабеле, измерьте на своей стороне стены, где находится камера.

Затем отметьте карандашом на стене, где проходят провода.

У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.

Снимите камеру обратно через отверстие.



Шаг 5. Залатайте дыру

Если вы сделали небольшое отверстие для камеры, то залатать его несложно.

Используйте обычную штукатурку для гипсокартона, чтобы заделать отверстие.

Затем покрасьте его в тон остальной части стены.



Как найти электрические провода в бетонных стенах?

Бетонные стены значительно толще гипсокартона.

Камень также затрудняет прохождение через него сигналов.

Тем не менее, есть несколько способов найти электрические провода в этих стенах.

Следуйте этим безопасным методам.



Способ 1. Обратитесь к чертежам



Возможно, вам даже не потребуется открывать стену или покупать какие-либо устройства.

Найти электрические провода в бетонной стене так же просто, как найти чертежи здания.

Возможно, вам придется поговорить с местным округом, чтобы узнать, есть ли у них чертежи.

Они также могут помочь вам связаться со строителем.

Получение чертежей будет включать электрические работы.

Вы можете увидеть, где находятся провода, на чертежах конкретной стены, которую вам нужно осмотреть.

Этот метод требует некоторых усилий, но в долгосрочной перспективе он сэкономит вам деньги.



Способ 2. Использование логики



Другой метод заключается в логическом обдумывании организации электромонтажных работ.

Вы знаете, где в стене находится розетка.

Вы также знаете, что провода проходят по стене горизонтально.

Это позволяет определить приблизительное расположение проводов из-за близости розетки.

Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка окажется неверной.



Способ 3. Приобретение устройства для поиска бетонных стержней или детектора электрических проводов



Некоторые детекторы электрических проводов могут обнаруживать провода, проходящие сквозь бетонные стены.

Как правило, они дороже других типов проволочных детекторов.

При выборе детектора электрических проводов учитывайте толщину бетонной стены.

Некоторые искатели шипов также могут проникать сквозь бетон для обнаружения металла.

Вы можете выбрать любой тип детектора, но вы должны убедиться, что тот, который вы выберете, способен проникать сквозь бетонные стены.



Шаг 1. Включите детектор электрических проводов в розетку или поднесите искатель стержней к стене

В зависимости от выбранного устройства вам необходимо сначала включить детектор электрических проводов в розетку.

Для поиска шпилек необходимо включить его или прислонить к стене.

Активировать сигнал в детекторе электрических проводов.



Шаг 2. Плотно прижмите приемник или искатель к стене

Вы хотите максимально сократить расстояние между приемником или искателем шипов и проводом.

Плотно прижмите устройство к стене и ищите сигнал.

Как и в случае со стандартным гипсокартоном, двигайтесь горизонтально и ищите сигнал.



Шаг 3. Отметьте область

Когда прозвучит сигнал, отметьте бетонную стену.

Нельзя быть на 100% уверенным в точности прибора.

Таким образом, никогда не открывайте стену, не отключив питание.



Как найти электрические провода в стенах при обрыве провода



Поскольку некоторым детекторам требуется, чтобы провод функционировал, вам может быть трудно найти электрический провод, если он оборван.

Есть способ найти электрический провод, даже если он оборван.

Вам необходимо использовать трассировщик цепей.

Выполните следующие действия, чтобы с помощью анализатора цепей найти оборванный электрический провод.



Шаг 1. Включите детектор цепей в розетку.

Розетка должна быть близко к области, которую вы хотите осмотреть.

Включите трассировщик цепей и активируйте его для подачи сигнала.



Шаг 2. Проведите приемником вдоль стены

Пока передатчик генерирует сигнал, медленно проведите приемником вдоль стены.

Вы заметите, что он получает сигнал каждый раз, когда находит провод под напряжением.

Следуйте по проводу с приемником.



Шаг 3. Поиск потери сигнала

Просматривая провод с приемником, вы можете обнаружить, что сигнал пропадает.

Если пропадает только в одном месте или на продолжительное время,

Это указывает на обрыв провода.

Отметьте область.

Теперь вы знаете, где оборванный провод, а где провод под напряжением.



Шаг 4. Отключите питание и откройте стену

Отключите питание, чтобы случайно не забить провода.

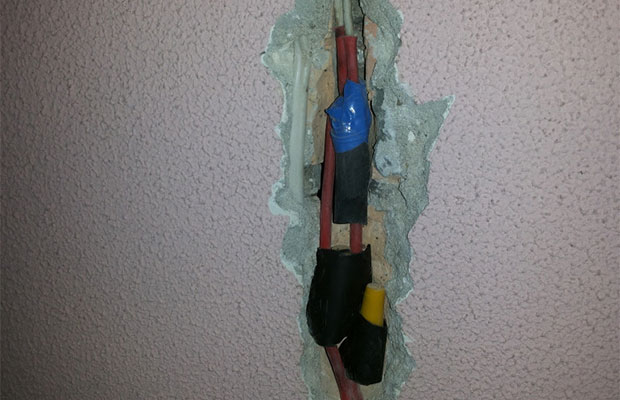

Затем откройте стену в отмеченной области, где находится оборванный провод.

При необходимости замените или соедините провод.

При необходимости просверлите или забейте стену.



Заключение



Существует несколько методов поиска электрических проводов в стенах.

Даже в более толстых стенах, таких как бетон, есть несколько способов найти провода.

Используйте эти методы и шаги, чтобы найти электрические провода и безопасно установить полки.

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), носящий множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобилей.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что нужно знать о ATSC 3.0

Задние громкоговорители для домашнего кинотеатра

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Сможете ли вы выполнить внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть некоторые умные решения, такие как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите распределительную коробку достаточной глубины, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без задней панели обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или скоба) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступать к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. Вы можете купить или взять напрокат угловую дрель, если вы делаете много работы в незавершенных помещениях.
• Набор насадок лопаты от 1/4″ до 1-1/2″.
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

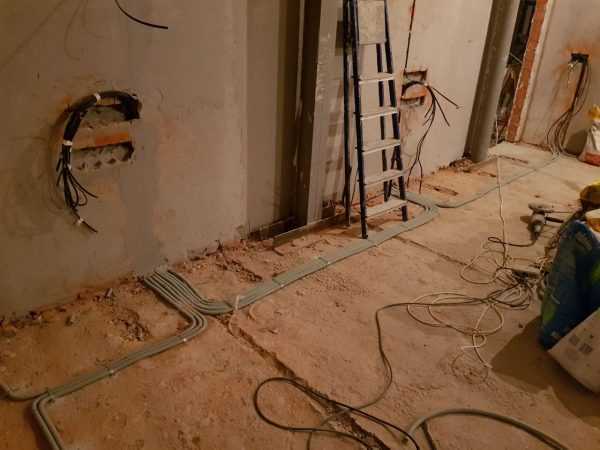

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Завязка проводов

После того, как провод или пучок проводов протянуты к выходу, вы должны заправить их. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от соединительной коробки или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после того, как гипсокартон будет установлен.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Штукатурка и решетчатые стены

Если в вашем доме штукатурка и решетчатые стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке электропроводки

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный дизайн системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде. Мебель и бытовая техника безотказно служат вашей семье и гостям. Вы не должны ожидать меньшего от вашего аудио/видео оборудования. Но сначала вам нужен план, и здесь на помощь приходит ваш специалист по дизайну аудио/видео оборудования Crutchfield. Отправьте запрос на проектирование системы уже сегодня! Вы получите подробный план системы и ссылку на предварительно заполненную корзину.

3 простых шага

Отправить запрос на проектирование системы

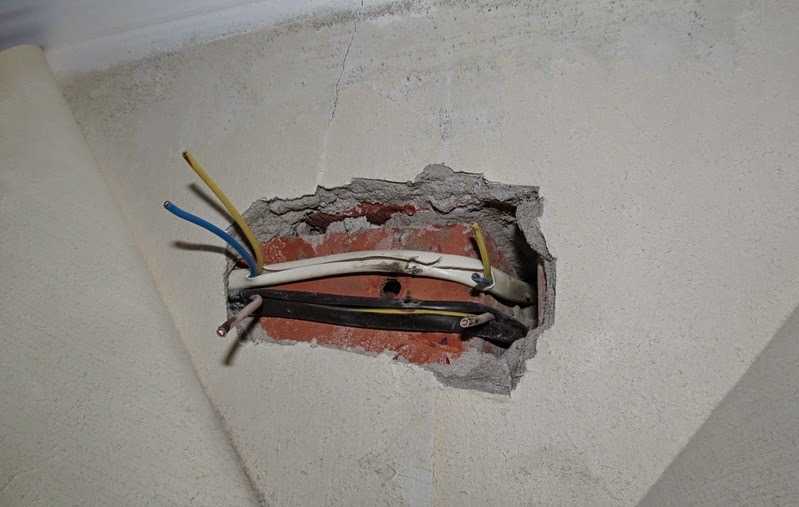

Как найти электрические провода в стенах

Электрические кабели проходят вертикально или горизонтально по стенам при установке? Все ли электрические кабели закрыты кожухом из оцинкованной стали за стенами из гипсокартона?

Электрические кабели проходят горизонтально и вертикально в вашем доме, поэтому вам нужно проверить, где они находятся, прежде чем начать, если вы будете сверлить стены. Использование колпачков на кабелях не является обязательным. Некоторые электрики для чистоты прокладывают кабели в пластиковых трубах.

Содержание

• 1 Как найти электрический провод за каркасной стеной?
• 2 Есть ли только один способ найти провода за стенами?
• 3 Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?
• 4 Насколько глубоки провода в стенах в Великобритании?
• 5 Можно ли закапывать кабели в штукатурку?
• 6 Что произойдет, если просверлить провод?
• 7 Как узнать, что вы задели провод?
• 8 На каком расстоянии от гипсокартона находятся провода?
• 9 Как найти провод в потолке?

Как найти электрический провод за каркасной стеной?

Есть способ не повредить стены: использовать искатель гвоздей. Они просты в использовании, и, пока вы ищете кабель, вы можете составить карту того, где проходят ваши кабели, для дальнейшего использования.

Приличный искатель шипов должен иметь функцию обнаружения проводов переменного тока, которая улавливает ток, протекающий по проводам на глубине около 2 дюймов и мельче. Держите тестер на расстоянии нескольких дюймов от известного кабеля под напряжением, такого как провод чайника, если вы не уверены, работает ли он.

Стоит отметить, что некоторые из этих устройств обнаруживают магнитное поле только вокруг провода под напряжением, потому что провода без питания не создают магнитного поля. Так что включите свет или подключите что-нибудь к розетке.

Есть ли только один способ найти провода за стенами?

Нет, вы также можете обратиться к местным электротехническим нормам; в Англии и Уэльсе это BS7671. Британский стандарт определяет, как электрик должен провести проводку дома, чтобы соответствовать строгим стандартам кодекса.

Электропроводка в вашем доме разделена на зоны, и эти зоны определяют, где должны быть размещены и закреплены кабели.

Вот что указано в BS7671:

• Кабели должны быть проложены в пределах 150 мм от места соединения стены с потолком
• Кабели должны быть проложены в пределах 150 мм от места соединения стены с другой стеной
• Горизонтально на одной линии с выключателем, розеткой или другим настенное оборудование
• Вертикально на одной линии с выключателем, розеткой или другим настенным прибором

Таким образом, с этими знаниями легко найти нужные силовые кабели. 150 мм или около 6 дюймов от потолка или там, где стена встречается с другой стеной и вверх или напротив розетки или выключателя.

Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?

Электрики хотели бы сказать вам, что да, но не все электрики равны, и некоторые из них идут коротким путем, особенно если ваш дом не новый и проводка не менялась.

Однако, если ваш дом является новым зданием, вы можете быть уверены, что строительные нормы и правила соблюдены, и вы можете положиться на BS7671.

Всегда рекомендуется сначала исследовать и использовать оба метода обнаружения кабеля для собственной безопасности.

Насколько глубоки провода в стенах в Великобритании?

Кабели в вашем доме должны быть проложены на глубину 50 мм или более, что составляет немногим более двух дюймов.

Однако, если электрик приехал и ушел и залил там, где эклектический провод готов к отделке, никогда нельзя быть уверенным на 100%.

Для новых сборок вы можете гарантировать соблюдение правил, чтобы вы могли легко найти свои провода.

Можно ли закапывать кабели в штукатурку?

Когда в старых домах меняют электропроводку, стены вырезают для прокладки кабелей, а затем оштукатуривают. Тем не менее, нет необходимости закрывать сталью.

Однако здравый смысл заключается в том, что в домах с новой проводкой кабели спускаются с потолка, а не поднимаются с пола.

Что будет, если просверлить провод?

Вы можете услышать хлопок и искру, свет погаснет, и УЗО сработает, и это все, если повезет.

Удивительно часто можно просверлить кабель питания или забить гвоздь в кабель, когда вы ставите метку на своем доме.

Если вы не знаете, что кабель, стальная крышка или кабелепровод редко помогают, потому что они напоминают упрямую кирпичную кладку или твердый раствор.

Вам нужно будет вызвать электрика, чтобы устранить повреждение, не поддавайтесь искушению использовать соединительную колодку для соединения кабелей. Это может привести к пожару.

Как узнать, задел ли провод?

Если по какой-то причине УЗО не сработало, то можно и не узнать сразу. Если отверстие достаточно большое, вы можете увидеть некоторое мерцание или небольшое горение, которое сильно отличается от электрического огня.

Если вы подозреваете, что задели кабель, и чувствуете запах горящего выключателя, отключающего питание от сети на потребительском блоке, это будет большой красный выключатель с правой стороны от вас.

Вы можете либо вызвать аварийного электрика, либо вызвать пожарную команду.

Как далеко за гипсокартоном находятся провода?

Они должны быть не менее 50 мм. Из-за его толщины легче пропустить провода при сверлении или прибивании гипсокартона. Вы можете почувствовать, когда сверло проникло в доску и провода и намного дальше назад.

При условии, что вы не протолкнули сверло к стене блока.

Как найти провод в потолке?

Ваш гипсокартон прибит к балкам под половицами наверху, балки идут в определенном направлении, обычно от фасада к задней части дома, но это легко проверить.

Тыльной стороной отвертки слегка постучите по потолку, пока время не изменится на более ровный тон. Следуйте по тону примерно на фут или около того, чтобы определить направление потолочных балок.

Провода в вашем потолке проходят по тому же пути, что и ваши балки, и просверлены в несущих балках или башмаках.

Чтобы избежать кабелей, держитесь подальше от балок и сверлите в центре.

Проверка неправильного подключения электропроводки

Выявив опасности, связанные с электропроводкой, до того, как возникнут проблемы, вы можете сделать свой дом более безопасным и, возможно, предотвратить пожар или опасный удар электрическим током. Даже в скромной электрической розетке или выключателе может быть множество вещей, которые могут выйти из строя, и большинство из них возникает из-за неправильной установки.

Итак, вот список проблем с проводкой, с которыми вы можете столкнуться, просто заглянув в розетку или распределительную коробку с фонариком. Многие из них легко исправить, но если вы обнаружите их много, вы можете вызвать электрика для экспертной проверки всей вашей электрической системы.

• 01 of 05

  Безопасность превыше всего… Отключите питание

  Перед работой с какой-либо электрической цепью или устройством всегда отключайте питание всей цепи, выключив соответствующий выключатель в сервисной панели вашего дома (коробке выключателя).

  После того, как вы выключили выключатель, проверьте все провода цепи или устройства, которые вы будете проверять, с помощью бесконтактного тестера напряжения. Этот недорогой инструмент размером и формой напоминает перманентный маркер и позволяет проверять мощность, не касаясь проводов. Просто прикоснитесь наконечником тестера к проверяемому проводу (либо вставьте наконечник в розетку, либо прикоснитесь им к любому контакту устройства). Тестер может определять напряжение через изоляцию проводки, поэтому вам не нужно искать оголенный конец провода, как это делается с некоторыми другими тестерами. При наличии напряжения тестер загорается. Нет света, нет напряжения.

• 02 из 05

  Обратные соединения

  Большинство электрических розеток (правильно называемых розетками) сегодня представляют собой трехконтактные розетки с заземлением. У них есть одна длинная прямая прорезь, одна короткая прямая прорезь и округлая заземляющая прорезь для трех штырей заземленной вилки. Вы также увидите розетки с прорезью в форме буквы Т, короткой прорезью и округлой прорезью, указывающей на то, что у вас розетка на 20 ампер. Эти 20-амперные розетки часто можно увидеть в коммерческих или многоквартирных домах.

  Старые, незаземленные , розетки имеют только два прямых паза, один длинный и один короткий. Вот почему вам часто приходится переворачивать вилку, чтобы вставить ее в розетку; это идет только в одном направлении. Эта длинная/короткая конструкция называется поляризованной и представляет собой функцию безопасности, предшествовавшую стандартной розетке с заземлением.

  Поляризованные розетки и вилки гарантируют, что ток течет только в одном направлении. Это делает такие вещи, как лампы и многие бытовые приборы, более безопасными в эксплуатации. Но вот в чем загвоздка: если вы подключите провода цепи к неправильным клеммам розетки, розетка все равно будет работать, но полярность будет обратной. Когда это происходит, у лампы, например, под напряжением будет находиться патрон патрона, а не маленький язычок внутри патрона. Угадайте, к чему вы, скорее всего, прикоснетесь? Вы хотите, чтобы язычок был под напряжением, а не рукав.

  Внутри электрической коробки розетки черный (горячий) провод должен быть подключен к латунному контакту на розетке. Белый (нейтральный) провод должен быть подключен к клемме серебристого цвета. Если эти соединения обратные, полярность неправильная.

• 03 из 05

  Правильное заземление

  В современном доме почти каждая часть электрической системы заземлена, то есть имеет неразрывное (хотя обычно и не прямое) соединение с землей за пределами дома. Когда что-то пойдет не так, например, короткое замыкание или неисправность, электричество безопасно поступит на землю через систему заземления.

  Дома, построенные в 1950-х годах и ранее, могут иметь мало или совсем не иметь заземления. Это опасно? Иногда это может быть очень опасно. Но дело в том, что большинство этих домов прекрасно работают без заземленных цепей. Тем не менее, если вы добавляете новые цепи или обновляете какую-либо часть электрической системы, вы всегда должны включать заземление. Это не просто умно; это закон.

  Если у вас есть розетки в незаземленных цепях, вы можете заменить их на GFCI или прерыватели цепи замыкания на землю. Это специальные розетки, которые отключают питание при обнаружении опасного замыкания на землю, помогая защитить вас от удара током. Они до НЕ   обеспечивают заземление, но делают использование розетки более безопасным.

  Один из простых способов проверить розетки на наличие заземления — подключить тестер для розеток. Если тестер показывает «открытое заземление», возможно, розетка не имеет средств заземления или может быть заземляющий провод, но он неправильно подключен. Его также можно заземлить на металлическую электрическую коробку, но эта коробка не заземлена должным образом.

• 04 из 05

  Слишком много проводов под клеммами

  Установка более одного провода под любую стандартную винтовую клемму — это не только глупый ход, но и ленивый. Почти невозможно правильно затянуть два провода под одной клеммой. Обычно это приводит к ослаблению соединения. А болтающиеся провода — это очень плохо. Если вы обнаружите, что к розетке или клемме переключателя подключено более одного провода, устраните проблему, соединив провода с помощью соединителя проводов и включив косичку , короткую длину провода того же типа. Подсоедините косичку — и только косичку — к соответствующей винтовой клемме.

• 05 из 05

  Надлежащее количество изоляции проводов

  Хотя это может показаться неважным, правильная длина изоляции очень важна в точках соединения проводов. Зачистка провода до нужной длины обеспечивает отличное соединение. Снятие слишком большого количества изоляции слишком сильно обнажает оголенный провод и может стать точкой, где кто-то может коснуться провода, или оголенный провод может соприкоснуться с коробкой или другим проводом, например, с заземляющим проводом. в этом случае некоторые люди просто закрывают оголенные провода изолентой, но правильный метод — повторно зачистить конец провода до нужной длины.

  Тогда слишком маленький провод не должен быть проблемой, верно? Неправильный! Слишком мало зачищенной изоляции означает, что часть или вся клемма соприкасается с изоляцией, а не с оголенным проводом. Это означает либо ограниченное соединение с сопротивлением из-за изоляции, либо отсутствие соединения вообще.

  При зачистке провода для винтового зажима снимите примерно 3/4 дюйма изоляции с конца провода. Сформируйте оголенный конец провода в крючок и прикрепите его к клемме так, чтобы открытый конец крюка был справа. Это означает, что крюк затягивается вокруг винта, когда винт поворачивается. Когда соединение завершено, изоляция провода должна почти касаться винта, но ни одна ее часть не должна находиться под винтом.

6 Предупреждающие признаки неисправности электропроводки в вашем доме

1. Дом
2. Новости
3. 6 признаков неисправности электропроводки в вашем доме

---

Устаревшая, поврежденная или иным образом плохо установленная и обслуживаемая проводка – это не то, что нужно воспринимать легкомысленно. По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электрооборудования, ежегодно в 2012-2016 годах приводили к гибели в среднем 440 гражданских лиц и 1250 травмам среди гражданского населения, а также к прямому материальному ущербу на сумму около 1,3 млрд долларов США. год.» Не позволяйте вашей семье быть одним из них. Держите свои чувства наготове для этих легко заметных предупредительных признаков неисправной электропроводки.

ПРЕДУПРЕЖДЕНИЕ. Эти предупреждающие знаки предназначены только для проверки. Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь ремонтировать или возиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW/NECA.

• Отслеживание отключений автоматического выключателя

  Домашний автоматический выключатель часто срабатывает. Именно для этого они и предназначены — отключать питание по цепи всякий раз, когда система перегружена. В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач. Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что в электропроводке вашего дома есть более глубокая, потенциально опасная проблема, или вы нагружаете эту цепь слишком большим количеством энергоемких устройств или приборов. .

• Посмотрите и прислушайтесь к мерцанию, гудению или затемнению света

  То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой все в порядке. Еще одним признаком устаревшей или поврежденной проводки является мерцание, гудение или затемнение света. Если ваш свет гудит при включении или мерцает/тускло при использовании нескольких приборов, это явный признак того, что проводка в вашем доме требует профессионального обновления.

• Остерегайтесь изношенных или пережеванных проводов

  Любое подобное повреждение проводки, обычно вызываемое грызунами, домашними животными и мастерами-любителями, представляет значительную опасность поражения электрическим током и возгорания. Крайне важно, если вы обнаружите или подозреваете, что есть какие-либо проблемы такого рода, вам следует обратиться к лицензированному подрядчику по электротехнике, чтобы проверить и заменить поврежденную проводку и найти любые дополнительные повреждения.

• Поиск обесцвечивания, гари и дыма

  Следите за розетками в вашем доме. Если вы заметили обесцвечивание или следы подгорания на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло. Это тепло уже наносит ущерб вашему дому и может сделать гораздо хуже, если его не остановить.

• Нащупывание теплых или вибрирующих настенных розеток

  Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, — это проверить на ощупь. Не касаясь какой-либо проводки, непосредственно проверьте электрические розетки вашего дома на наличие тепла или вибраций. В любом случае попросите электрика проверить и заменить ослабленную или поврежденную проводку.

• Запах гари и посторонние запахи

  Используйте свой нос, чтобы вынюхать источник проблемы, если вы подозреваете, что в вашем доме проблема с электричеством. Выявите запах гари, дыма или посторонних запахов в точках розеток, а также на вашем электрощите. Запахи гари означают, что ущерб от пожара, возможно, уже начался, и в этом случае необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, которые мало обучены безопасному монтажу электрической инфраструктуры. Они соблазняют низкой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью. Когда придет время продавать ваш дом, любой авторитетный инспектор обнаружит не соответствующие требованиям нормы установки и неисправности проводки и потребует, чтобы вы наняли профессионала, чтобы исправить это. Зачем жить с опасностью, когда ее придется устранять, когда вы продаете свой дом? Компания Electrical Connection располагает крупнейшей базой данных лицензированных подрядчиков-электриков, соответствующих нормам, и квалифицированных электриков в районе Большого Сент-Луиса. В рамках партнерства между Международным братством местных электриков (IBEW) и Сент-Луисским отделением Национальной ассоциации подрядчиков по электротехнике (NECA) мы стремимся соблюдать самые высокие стандарты безопасности при поставке электроустановок. Посетите наш поиск в каталоге «Найти подрядчика», чтобы приступить к работе и отремонтировать электропроводку уже сегодня.

Последние новости

• 6 сентября 2022 г.
