Как утеплить плиту перекрытия на чердаке: Утепление чердачного перекрытия по железобетонной плите

Содержание

Утепление чердачного перекрытия по железобетонной плите

И если, предположим, общая толщина используемого материала берется в 15 см., то рационально будет использовать утеплитель толщиной в 5 см., укладывая стыки внахлест. Поскольку если укладывать плитами толщиной в 15 см., то стыки между ними будут выпускать часть тепла, поэтому лучше этого избегать. Стоимость теплоизоляции рассчитывается за кубический метр, поэтому на цену не окажет никакого влияния.

Для того чтобы использовать в доме на чердаке  эковату, сперва стелется пароизоляция на пол. Этот утеплитель изготавливается из целлюлозы с распушенными волокнами. Является не аллергенным. Упаковывается в мешках. Засыпается между подготовленными лагами. Особым свойством является негорючесть, что достигнуто применением специальных пропиток. Стоимость такого материала достаточно высокая, в сравнении с подобными утеплителями.

Утепление чердака коттеджа эковатой

Утепление железобетонных плит чердака пеноплэксом

Утепление чердачного перекрытия плитами Пеноплэкс

Плиты пеноплэкс используют для утепления в доме железобетонных плит, а также деревянных балок перекрытий чердаков.

Применяются как при новых строительствах, так и для обустройства чердака в частном доме или при ремонте сооружений. Перечень преимуществ плит пеноплэкс:

  1. Стабильно высокие эксплуатационные свойства весь период эксплуатации.
  2. Не впитывает влагу.
  3. Низкая теплопроводность, не выпускает тепло.
  4. Экологически чистый, не влияет на здоровье окружающих людей.
  5. Предназначен для укладки сплошным слоем, исключающим теплопотери через стыки между плитами.
  6. Высокие звукопоглощающие свойства.

Схема утепления чердачного перекрытия плитами
ПЕНОПЛЭКС по железобетонному основанию

Требования для чердачных перекрытий

Допустимая максимальная нагрузка на один квадратный метр перекрытия не более 105 кг. Характеристика перекрытия по пожарной безопасности и пределы огнестойкости:

  1. Для бетона или железобетона – 1 час.
  2. Для перекрытий из дерева по балкам с отштукатуренной нижней стороной и засыпкой – 45 минут.
  3. Из дерева с одной отштукатуренной поверхностью – 15 минут.
  4. Из дерева без дополнительной обработки и защиты – 5 минут.

Похожие статьи

Как самому утеплить перекрытие холодного чердака

На чтение 5 мин Просмотров 950 Опубликовано

Утепление перекрытия граничащего с холодным чердаком актуально как в частном доме, так и в квартирах находящихся на крайних этажах высоток. В обоих случаях технология обустройства не сложная, но при самостоятельном монтаже любители часто ошибаются и потом ругают материалы.

Хорошая теплоизоляция перекрытия позволяет экономить на отоплении до 30 %

Далее мы разберем традиционные способы утепления и подробно остановимся на важных моментах.

Утепление чердака в частном секторе

Утепление может выполняться по деревянным балкам и по железобетонной плите.

  • Большинство чердачных перекрытий в частных домах делается на балках, поэтому сначала мы поговорим об этом способе.
  • Теплоизоляцию плит мы разберем в главе посвященной многоэтажным домам.

Как устроено перекрытие по балкам

В первую очередь следует запомнить, что в чердачном перекрытии на деревянных балках нельзя использовать материалы запирающие влагу, все должно быть паропроницаемым.

На фото ниже показана одна из традиционных схем монтажа.

Важно! Пар всегда идет из теплого помещения в холодное или на улицу. В данном случае пар идет из нижнего помещения на чердак. Если запереть пар гидроизоляцией, то начнет оседать конденсат и появится сырость.

Схема деревянного перекрытия с паропроницаемыми материалами



  1. Пол чердака – для холодного нежилого помещения можно использовать любую доску, главное чтобы настил выдерживал вес человека.
  2. Пароизоляционная мембрана – полотно, которое пропускает пар и влагу только в одном направлении, с обратной стороны оно выполняет функции гидроизоляции.
  3. Утеплитель – для подобных конструкций на лагах применяются исключительно паропроницаемые виды утеплителей, к примеру, каменная вата, эковата, керамзит, опилки и т.д. Пенопласт и экструдированный пенополистирол сюда класть нельзя.
  4. Контр рейка – фиксирует пароизоляцию и обеспечивает вентиляционный зазор между полом и мембраной.
  5. Несущие балки.
  6. Черновой поддерживающий настил.
  7. Пароизоляционная мембрана.
  8. Листы чистовой отделки
    потолка нижнего жилого помещения.
В регионах с суровыми зимами холодный чердак может утепляться в 2 слоя

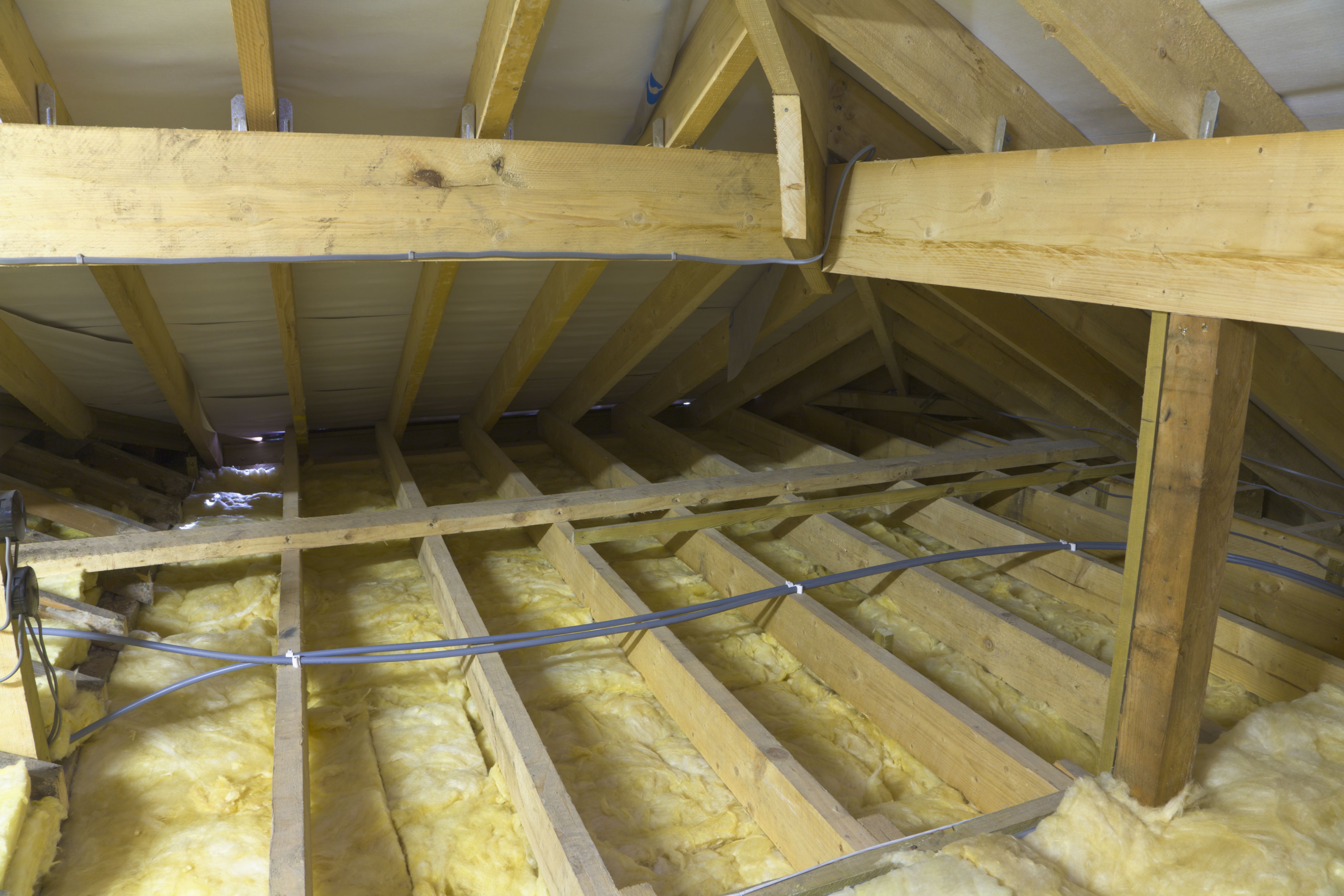

Традиционный способ утепления по балкам

Схема, показанная выше, считается классической, но кроме нее есть более простой, рабочий вариант обустройства. Зачастую хозяева вспоминают об утеплении чердака, когда снизу уже все построено и отделано.

В этом случае порядок действий несколько иной:

  • Балки и черновой поддерживающий настил обшиваются пароизоляцией. Полотно укладывается рулонами внахлест и крепится стиплером.

Важно! Паропроницаемая сторона мембраны шершавая или бархатная, она направлена в сторону нижнего этажа, а гладкая сторона в сторону чердака (обычно на материале есть указатели).

  • Между балками закладывается утеплитель. При закладке, между утеплителем и верхним краем балки оставляется вентиляционный зазор 20–50 мм.
  • Сверху по лагам крепится второй слой пароизоляционной мембраны. Туго натягивать полотно нельзя, между балками оно должно слегка провисать.
  • На холодном нежилом чердаке набивать контр-рейку не обязательно, обычно черновой настил для передвижения монтируется прямо на лаги, поверх пароизоляции.
Схема утепления перекрытия по балкам минватой

Как утеплить железобетонное перекрытие

Утепление бетонного перекрытия в многоквартирном доме можно делать двумя способами, выбор зависит от размеров бюджета, условий монтажа и требований предъявляемым к перекрытию.

Утепление по лагам

Здесь инструкция отчасти напоминает утепление по балкам, но отличия все же есть. Паропроницаемость железобетонной плиты крайне мала, поэтому вместо дорогостоящей пароизоляционной мембраны можно использовать более доступный технический полиэтилен.

С утеплителем дело обстоит также, цена плотной каменной ваты на порядок выше, чем у пенопласта. Если на деревянное перекрытие пенопласт класть нельзя, то для железобетонной плиты он подходит.

Технология состоит из 5 этапов:

  1. Плита очищается от мусора, и шпаклюются все щели и отверстия, если таковые имеются.
  2. Чердак застилается полиэтиленом или покрывается любым другим видом гидроизоляции.
  3. На перекрытие с шагом 50–70 см анкерами крепятся деревянные лаги. В этом случае толщина лаг равна толщине утеплителя, обычно берется брус от 50 мм.
  4. Между лагами вставляется пенопласт, а мелкие зазоры задуваются монтажной пеной.
  5. По лагам обустраивается деревянный настил.
Если используется пенопласт или ЭППС то на плиту вместо пароизоляции можно класть гидроизоляцию



Обратите внимание! Пенопласт и экструдированный пенополистирол ЭППС пар не пропускают!

Если же вы решите использовать в качестве утеплителя какую-либо вату или керамзит, то материал с обеих сторон нужно прикрывать пароизоляцией, иначе конденсат вызовет сырость и уничтожит утеплитель.

В случае использования паропроницаемого утеплителя, материал прикрывается диффузионными мембранами (пароизоляцией)

Утепление плиты под стяжку

Если на чердаке вам нужен прочный, монолитный пол или плита перекрытия в многоэтажном доме одновременно является основой крыши, то технология обустройства кардинально меняется.

  • После уборки и шпаклевки швов на плиты наносится слой гидроизоляции. В данном случае лучше использовать проникающие составы типа «Пенетрон» или обмазочную битумно-полимерную гидроизоляцию.

Важно! Если Ж/Б плиты уложены с большими перепадами, то чтобы выровнять основу, сначала заливается стяжка.

  • На гидроизоляцию клеятся плиты ЭППС высокой плотности. Этот материал рассчитан на давление, им утепляют дорожное полотно и взлетные полосы аэродромов.
  • На ЭППС укладывается арматурная сетка и заливается стяжка. В раствор добавляются гидрофобные присадки.
  • Для холодного чердака бетонной стяжки достаточно, а на крыше поверх стяжки монтируется кровельное покрытие, к примеру, напыляется жидкая резина или наплавляется рулонная мягкая кровля.
Под стяжку закладывается экструдированный пенополистирол высокой плотности

Вывод

Все вышеописанные способы утепления пола на чердаке неоднократно проверены и точно работают. На видео в этой статье мастера раскрывают секреты монтажа. Качественно обустроить теплоизоляцию перекрытия своими руками реально, главное не ошибиться с выбором материалов для конкретной конструкции.



Утепление перекрытия холодного чердака | Утеплитель ПЕНОПЛЭКС

Чердаком по науке называют пространство, ограниченное скатами кровли и верхним перекрытием последнего этажа. Это пространство бывает жилым, и в таком случае называется мансардой, а слово «чердак» применяется к нежилому помещению. Об утеплении мансарды читайте здесь.

От жилых помещений чердак отделяет перекрытие, которое при надежной теплоизоляции защитит верхний этаж зимой, весной и осенью от холода, а летом от жары. Однако это невозможно без надежной теплоизоляции.

Для утепления чердачного перекрытия ООО «ПЕНОПЛЭКС СПб» рекомендует высококачественные плиты ПЕНОПЛЭКС®, как говорят в спорте, «за явным преимуществом».

Преимущества теплоизоляции ПЕНОПЛЭКС
® применительно к утеплению чердачных перекрытий
  • Коэффициент теплопроводности — 0,034 Вт/м∙К
  • Это основной показатель для утеплителя. Чем он ниже, тем лучше материал хранит тепло. У ПЕНОПЛЭКС® он один из самых низких — на четверть меньше, чем у минваты и пенопласта, в 4 раза меньше, чем у керамзитового гравия.

  • Нулевое водопоглощение
  • Второй по значимости теплотехнический параметр. Чем лучше утеплитель впитывает воду, тем быстрее он теряет свои качества.

    Благодаря нулевому водопоглощению ПЕНОПЛЭКС® сохраняются его теплозащитные свойства в течение всего срока службы, нет необходимости защищать его от дождя и снега при хранении, предотвращается размножение грибка и плесени.

  • Экологичность и безопасность
  • Многие заблуждаются, считая, что материалы, полученные методом химического синтеза, не имеют ничего общего с экологичностью. Но почему же тогда из синтетического сырья для изготовления плит ПЕНОПЛЭКС® — полистирола общего назначения — также делают детские игрушки, упаковку для яиц, баночки для йогурта и одноразовую посуду, из которой мы едим на пикниках?!

    Более того, в составе некоторых теплоизоляционных материалов из натурального сырья присутствуют и другие компоненты, отнюдь не безопасные для здоровья. ПЕНОПЛЭКС®не содержит мелких волокон, пыли, сажи, шлаков, фенолформальдегидных смол, в его изготовлении не применяется фреон. При работе с ПЕНОПЛЭКС® нет необходимости защищать органы дыхания.

  • Удобство монтажа
  • Монтаж не только безопасен, но и удобен. Плиты ПЕНОПЛЭКС® легко кроить и резать простыми инструментами — обычным ножом. Удобны размеры плит, а также Г-образная кромка по всем краям, которая к тому же позволяет укладывать теплоизоляцию без «мостиков холода».

  • Долговечность не менее 50 лет
  • Плиты ПЕНОПЛЭКС® испытаны в прямом смысле этого слова. Испытания на долговечность состояли из 90 циклов нагрузки на образцы продукции, каждый из которых эквивалентен году эксплуатации в суровых условиях. Один такой цикл включал сначала заморозку до –40°С, затем нагрев до +40°С, потом снова заморозку до –40°С и погружение в воду. Проделав эти 90 циклов с плитами ПЕНОПЛЭКС®, ученые НИИ Строительной физики, проводившие испытания, не обнаружили заметных изменений теплотехнических характеристик. Что и зафиксировано в протоколе. С запасом материалу назначили срок службы не менее 50 лет.

Виды чердачных перекрытий

Напомним, что чердачным перекрытием принято называть всю конструкцию («пирог») от основания до финишного покрытия пола. В частном домостроении наиболее распространены чердачные перекрытия с железобетонным и деревянным основанием.

Общее и различное

В качестве железобетонного основания чаще всего используют пустотные плиты или монолитное перекрытие, в качестве деревянного — лаги. Эти конструкции представлены на схемах ниже. Между ними есть общее и различия. Как обычно, общее — это принцип, а различия — в деталях.

Принцип конструкции любого чердачного пола прост: «основание перекрытия – утеплитель – финишное покрытие пола». Также общим можно считать присутствие пароизоляции под утеплителем, которое, впрочем, не особенно актуально для теплоизоляции ПЕНОПЛЭКС® с ее низкой паропроницаемостью. Пароизоляция призвана защитить утеплитель от естественного потока водяных паров из помещений, где их больше, чем на улице из-за более высокой температуры внутри помещения в холодное время года, дыхания людей, приготовления пищи и т.д.

Обращаем ваше внимание, что в большинстве случаев необходимы два слоя утеплителя. По данным расчета требуемых толщин теплоизоляции ПЕНОПЛЭКС® (см. таблицу ниже), в России слой утеплителя чердачного перекрытия должен быть свыше 100 мм, за исключением регионов Южного и Северо-Кавказского федеральных округов. Наибольшая толщина в ассортименте рекомендуемых для утепления чердачных перекрытий плит ПЕНОПЛЭКС КОМФОРТ® как раз и составляет 100 мм.

Различия между конструкциями чердачных перекрытий с деревянным и железобетонным основанием лежат в материалах и конструкциях финишных покрытий, а также в других слоях, расположенных между тремя основными конструктивными элементами пола.

Финишное покрытие

Что касается финишного покрытия, то при обустройстве чердака не ставятся эстетические задачи, всё диктуется практической необходимостью, и выбираются варианты без изысков. Кроме того, в строительстве сложилась практика соответствия финишного покрытия основе по способу укладки: «мокрому» и «сухому». Поэтому при железобетонном основании, к которому полагается выравнивающая стяжка, укладываемая заливкой мокрого раствора, обычно используется бетонный пол. Для конструкции на основе сухих деревянных лаг применяется листовое финишное покрытие: гипсоволокнистый лист, цементно-стружечные плиты и т. п. Если чердак не несет серьезных постоянных нагрузок (ходят там редко, тяжелые предметы не хранят), то можно сэкономить и обойтись без финишного покрытия.

Чердачное перекрытие с деревянными лагами в основании (классическая конструкция)

Классическое чердачное перекрытие по лагам подразумевает заполнение пространства между ними.

  1. Стена
  2. Листовое покрытие (ГВЛ/ЦСП)
  3. ПЕНОПЛЭКС®
  4. Деревянная балка перекрытия
  5. Пароизоляция
  6. Листовой материал (ОСП/фанера)

Чердачное перекрытие с деревянными лагами в основании (оптимизированная конструкция)

  1. Финишное листовое покрытие (ГВЛ/ЦСП)
  2. ПЕНОПЛЭКС®
  3. Пароизоляция
  4. Настил из листового материала (ОСП/фанера)
  5. Лаги

По сравнению с классической конструкцией этот вариант позволяет существенно упростить монтаж. Подойдет тем, для кого важно сократить время строительства и некритично снижение высоты чердачного пространства.

Чердачное перекрытие с железобетонным основанием

  1. Цементно-песчаная стяжка
  2. Разделительный слой (полиэтилен)
  3. ПЕНОПЛЭКС®
  4. Пароизоляция (полиэтилен)
  5. Выравнивающая стяжка
  6. Железобетонная плита перекрытия

В конструкции с основанием из железобетона утеплитель располагается между двумя стяжками (бетонными и цементно-песчаными), которые отделяются от него слоями полиэтилена, выполняющего функцию пароизоляции. Верхний слой из этого материала также служит для того, чтобы не допустить попадания «цементного молочка» на утеплитель в период застывания раствора.

Как смонтировать и утеплить чердачное перекрытие

Монтаж чердачного перекрытия по основанию из деревянных лаг: классический вариант

  1. Монтаж пароизоляции. В классической конструкции сначала снизу к лагам крепят пароизоляционный слой полиэтилена с помощью строительного степлера. Причем для обеспечения герметичности скобы степлера необходимо вбивать через  бутилкаучуковую ленту, предварительно наклеенную на лаги.

  2. Монтаж листового настила под утеплитель. Крепят с помощью гвоздей или саморезов.

  3. Монтаж утеплителя. В пространство между лагами укладывают плиты ПЕНОПЛЭКС КОМФОРТ®, которые кроят и разрезают с помощью обычного ножа в соответствии с размерами и конфигурацией данного пространства. Стыки плит с лагами и друг с другом герметизируют однокомпонентными полиуретановыми составами, в качестве которых рекомендуется использовать монтажную пену ПЕНОПЛЭКС®FASTFIX® или клей ПЕНОПЛЭКС®FASTFIX®, имеющий меньшее вторичное расширение.

  4. Монтаж финишного покрытия. Если ПЕНОПЛЭКС® дополнительно монтируется сплошным слоем поверх балок перекрытия, финишное покрытие обычно укладывается без крепления: листовой материал держится за счет собственного веса. На эксплуатируемом чердаке рекомендуется выполнять финишное покрытие из двух слоев ГВЛ в перехлест стыков.

Монтаж чердачного перекрытия по основанию из деревянных лаг: оптимизированный вариант

  1. Монтаж листового настила под утеплитель: сверху, на лаги. Крепят с помощью гвоздей или саморезов.

  2. Монтаж пароизоляции. Закрепляют сверху на листовом настиле.

  3. Монтаж утеплителя. Плиты ПЕНОПЛЭКС КОМФОРТ® укладывают на настил так же, как и в классической конструкции, с применением тех же средств.

  4. Монтаж финишного покрытия. Так же, как в классической конструкции.

Монтаж чердачного перекрытия с основанием из железобетона

  1. Выравнивание поверхности плиты-основания. Выполняется с помощью цементно-песчаной стяжки. Локальные неровности должны составлять не более 5 мм.

  2. Укладка пароизоляции из полиэтилена.

  3. Монтаж теплоизоляции ПЕНОПЛЭКС КОМФОРТ®: так же, как в оптимизированном варианте перекрытия по лагам.

  4. Укладка разделительного слоя из полиэтилена.

  5. Монтаж финишного покрытия — цементно-песчаная стяжка. Между стяжкой и стеной необходим зазор 10-20 мм с учетом температурного расширения. Зазор заполняется монтажной пеной — рекомендуется использовать монтажную пену ПЕНОПЛЭКС®FASTFIX®. Как и для перекрытия с основанием из деревянных лаг в случае эксплуатируемого чердака вместо стяжки можно выполнять финишное покрытие из двух слоев ГВЛ в перехлест стыков.

Как уже было сказано, при отсутствии нагрузок на чердачный пол нет необходимости в финишном покрытии, и, соответственно, разделительном слое.

Требуемая толщина плит ПЕНОПЛЭКС
® для утепления перекрытия чердачного помещения

Города

Толщина «ПЕНОПЛЭКС»
мм

Абакан

140

Анадырь

190

Архангельск

150

Астрахань

110

Барнаул

140

Белгород

110

Благовещенск

150

Великий Новгород

130

Владивосток

130

Владикавказ

100

Владимир

130

Волгоград

110

Вологда

140

Воронеж

120

Грозный

100

Екатеринбург

140

Ижевск

140

Йошкар-Ола

140

Иркутск

150

Казань

140

Калининград

110

Калуга

130

Кемерово

150

Киров

140

Кострома

130

Краснодар

90

Красноярск

140

Курган

140

Курск

120

Кызыл

170

Липецк

120

Магадан

170

Майкоп

90

Махачкала

100

Москва

130

Мурманск

150

Нальчик

100

Нижний Новгород

130

Новосибирск

150

Омск

140

Орел

120

Оренбург

130

Пенза

130

Пермь

140

Петрозаводск

140

Петропавловск — Камчатский

140

Псков

120

Ростов – на – Дону

100

Рязань

130

Салехард

190

Самара

130

Санкт-Петербург

130

Саранск

130

Саратов

120

Смоленск

130

Ставрополь

100

Сыктывкар

150

Тамбов

120

Тверь

130

Томск

150

Тула

130

Тюмень

140

Улан-Удэ

160

Ульяновск

130

Уфа

130

Хабаровск

150

Чебоксары

140

Челябинск

140

Черкесск

100

Чита

160

Элиста

110

Южно-Сахалинск

140

Якутск

200

Ярославль

130
