Устройство и принцип работы перфоратора, как им правильно работать

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Содержание

• 1 Из чего состоит перфоратор
  • 1.1 Электродвигатель
  • 1.2 Предохранительная муфта
  • 1.3 Ударный механизм
  • 1.4 Патрон
• 2 Что может делать инструмент
• 3 Безопасность эксплуатации

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

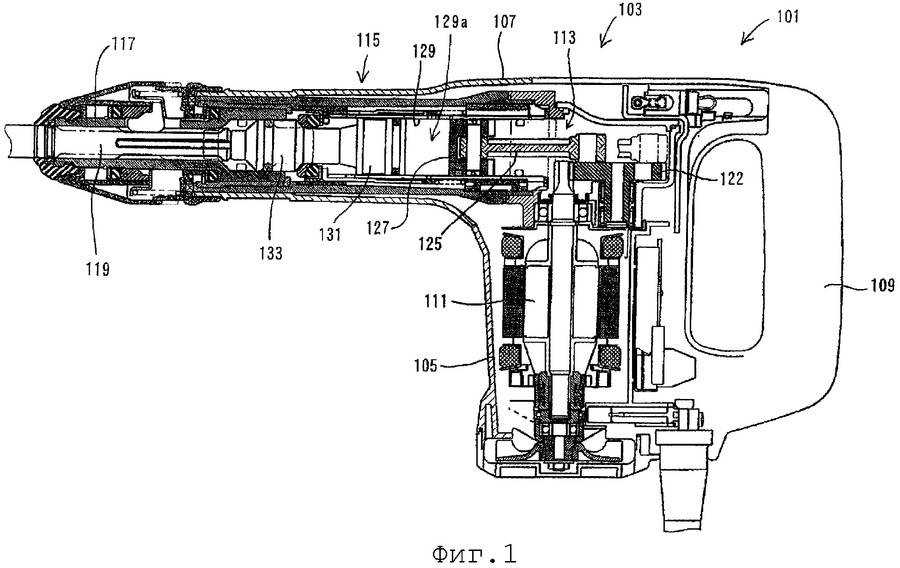

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

• электродвигатель;
• предохранительная муфта;
• «пьяный» подшипник;
• летающий поршень;
• патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

В последнем случае в конструкцию перфоратора добавляется редуктор, изменяющий направление вращения, увеличивающий крутящий момент и силу удара инструмента.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта.

Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

• электромеханический;
• электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

• SDS-plus;
• SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Что может делать инструмент

Выделяют следующие основные режимы работы перфоратора:

• удар с вращением – позволяет просверлить бетонную стену;
• удар без вращения – чтобы долбить бетон;
• вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.

Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.

Штробление перфоратором позволяет получить не такой идеальный результат, как после штробореза, но все дефекты скрывает последующая штукатурка.

Безопасность эксплуатации

Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.

1. Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
2. Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
3. Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
4. Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.

Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.

Как устроен перфоратор и его главные характеристики — Строительный портал ПрофиДОМ

Если нужно просверлить десяток отверстий под дюбель в бетонной плите, это можно сделать ударной дрелью – потратив кучу сил, времени и не забывая постоянно охлаждать сверло. Или можно взять перфоратор и потратить на всю работу минуты три. А если отверстий нужно не десяток, а больше; требуется провести по стене штрабу (канавку для скрытой прокладки кабелей) или установить в стену подрозетник – без перфоратора не обойтись.

Как устроен современный перфоратор

Почему же, при схожей мощности, перфоратор несравнимо производительнее дрели при сверлении бетона? Причина кроется в устройстве ударного механизма.

В перфораторах используется два вида ударных механизмов, но оба они имеют одно основное отличие от ударного механизма дрели: в них наличествует массивный боек, периодически ударяющий в патрон. Поэтому при сверлении перфоратором не требуется прилагать к инструменту особых усилий. Наоборот, если прижимать перфоратор не сильно, сверление даже идет эффективнее, потому что больше ход патрона.

Пневматический механизм удара используется на мощных перфораторах обычно с вертикальным расположением двигателя. Впрочем, на некоторых моделях с пневматическим механизмом двигатель расположен горизонтально.

Механизм позволяет создать большую амплитуду движения поршня, что увеличивает силу удара.

Механизм с качающим подшипником используется в компактных перфораторах с горизонтальным расположением двигателя. Устройство механизма проще, он дешевле, но амплитуда движений поршня ограничена, и удар получается слабее. Зато качающий подшипник способен обеспечить высокую (до 7500 уд/мин) частоту ударов.

В большинстве дрелей ударный механизм реализован с помощью пары храповых шестерен. Бойком, при этом, служит сам инструмент, поэтому чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Но аналогичные характеристики перфоратора все равно будут выше в разы.

Характеристики перфораторов

Главными характеристиками перфораторов служат следующие величины, на которые нужно ориентироваться при выборе

Максимальная энергия удара

Это – основная характеристика перфораторов, определяющая его возможности и производительность. Чем больше энергия удара, тем крупнее бур или коронку можно использовать и тем быстрее будет происходить долбление.

• Для домашнего применения – сверления отверстий под дюбеля и анкерные болты – будет достаточно легкого маломощного перфоратора с энергией удара 1-2 Дж.
• Если перфоратор планируется использовать для долбления штраб и установки подрозетников, энергия удара потребуется побольше: 2,5 – 3,5 Дж.
• Для сверления проходных отверстий большой длины и диаметра; для прорубания проходов в кирпичных стенах потребуется достаточно мощный инструмент с силой удара 4-10 Дж.

Максимальная сила удара в 10-30 Дж необходима при демонтаже стен и проделывании проходов в несущих бетонных стенах.

Мощность пероратора

После выбора нужной силы удара, следует обратить внимание на мощность – она должна соответствовать энергии удара:

для максимальной энергии удара в 1,5 Дж оптимальной мощностью будет 600 Вт;

• 2-2,5 Дж – 700-800 Вт;
• 3,5 Дж – 900 Вт
• 5-15 Дж – 1200-1500 Вт
• от 10 Дж – 1500 и выше Вт

Если мощность много ниже оптимальной, это не значит, что производитель пытается ввести вас в заблуждение, и сила удара завышена. Низкооборотные перфораторы с пневматическим ударным механизмом могут обладать большой силой удара при сравнительно маленькой мощности. Возможности таких перфораторов будут те же, что и у более мощных, а вот производительность будет ниже.

Частота ударов

На производительность, также, влияет частота ударов. Чем больше максимальное количество ударов в минуту, тем быстрее будет сверлиться отверстие. Высокая частота ударов (3500-7500 уд/мин) позволяет маломощным перфораторам с малой силой удара иметь приемлемую производительность. И наоборот, перфораторам с большой силой удара высокая частота не нужна, они выдают 2000-3500 уд/мин.

Тип крепления бура (патрон)

Наиболее распространенными вариантами являются SDS-Max и SDS-Plus.

Патроном SDS-Plus оснащено большинство перфораторов малой и средней мощности. Диаметр хвостовика оснастки SDS-Plus составляет 10 мм, этого достаточно для буров диаметром до 30 мм, долот для штрабления и коронок для подрозетников.

Патрон SDS-Max рассчитан на хвостовик диаметром 18 мм, таким патроном оснащаются мощные перфораторы. Длинные буры большого диаметра, долота для демонтажа и коронки большого диаметра имеют хвостовик SDS-Max.

Патрон SDS-Quick используется только в компактных перфораторах bosch. Хвостовик оснастки имеет диаметр 8 мм, максимальный диаметр сверл по бетону с таким хвостовиком составляет 10 мм.

Режимы работы перфоратора

• В режиме долбления патрон совершает только возвратно-поступательные движения. Наличие этого режима необходимо для штрабления и прорубания отверстий плоским долотом. Сверлить, особенно глубокие отверстия, в таком режиме не рекомендуется, это с высокой вероятностью приведет к заклиниванию бура.
• Режим сверления с ударом применяется для сверления отверстий в бетоне, керамограните, литьевом и природном камне. Для бытовых перфораторов это наиболее востребованный режим.
• Режим сверления (без удара) может потребоваться для проделывания отверстий в кирпиче, шлакоблоке или газобетоне – в подобных материалах сверление с ударом может разбивать отверстие. Наличие этого режима на инструменте со сменным патроном позволяет заменить патрон на кулачковый и использовать перфоратор в качестве дрели.

Применение для той же цели переходника с SDS на кулачковый патрон малооправдано – соединение SDS допускает значительный люфт, переходник со сверлом будет болтаться, хорошего качество сверления добиться не удастся. Поэтому, если предполагается использовать перфоратор в качестве дрели, следует выбирать инструмент с системой быстрой замены патрона и дополнительным быстрозажимным патроном в комплекте.

Некоторые модели оснащены режимом шуруповерта – он подобен режиму сверления, но с низкой скоростью вращения патрона. В этом режиме можно закручивать саморезы большого диаметра. Но реверсом и расцепной муфтой (трещоткой) перфораторы не снабжаются, поэтому полноценного шуруповерта не получится. Вес и габариты перфоратора также не способствуют такому его использованию.

У некоторых моделей на переключателе режимов есть положение Vario-Lock – в этом положении переключателя, поворачивая патрон вручную, можно установить требуемое положение долота для последующей работы в режиме долбления.

Питание устройства

Двигатель перфоратора потребляет высокий ток, поэтому долгое время перфораторы оставались, исключительно, сетевым инструментом с питанием от сети 220 В. Но развитие технологий и создание аккумуляторов, способных долгое время давать высокий разрядный ток, позволило начать производство аккумуляторных перфораторов.

Несмотря на большой вес, высокую цену и низкую энергию удара, такой инструмент сразу приобрел высокую популярность – потому что в условиях отсутствия электропитания намного проще воспользоваться аккумуляторным перфоратором, чем таскать с собой бензиновый генератор. К сожалению, продолжительность работы перфораторов от одного аккумулятора пока невысока – 1-1,5 часа при оптимальной нагрузке. С увеличением нагрузки, время работы может сократиться в несколько раз.

Максимальное число оборотов холостого хода

Эта величина, практически, не оказывает влияния на скорость сверления бетона в режимах долбления и сверления с ударом. Обратить внимание на этот параметр следует в том случае, если перфоратор предполагается использовать в качестве дрели – для уверенного сверления металлов нужно большое число оборотов холостого хода (от 1200 и выше).

Максимальный диаметр сверления

Для удобства выбора, многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Но глубина сверления при этом не указывается, поэтому пользоваться этими характеристиками следует с осторожностью. Например, у некоторых 700-ваттных перфораторов указан максимальный диаметр сверления бетона в 30 мм. Да, просверлить таким перфоратором 30 мм отверстие глубиной несколько сантиметров получится, но не стоит рассчитывать проделать сквозное отверстие в бетонной стене.

Реверс

Функции реверса позволяет изменить направление вращения патрона и может оказаться очень полезной при заклинивании бура. Кроме того, использование реверса заметно облегчает извлечение из отверстий длинных буров. В режиме шуруповерта наличие реверса увеличит практичность инструмента и позволит не только закручивать саморезы, но и выкручивать их.

Предохранительная муфта

Она предотвращает рывок инструмента при заклинивании бура или коронки. Опция, особенно, важна для мощных перфораторов – в случае клина в режиме сверления с ударом без предохранительной муфты, такой инструмент просто невозможно удержать в руках.

Антивибрационная система

Уровень вибрации перфораторов один из наиболее высоких среди всего ручного инструмента. Продолжительное воздействие вибрации такого уровня может быть вредным для здоровья. Если работать перфоратором предполагается часто и подолгу, обязательно следует обратить внимание на наличие антивибрационной системы.
