Лазерный уровень — устройство и принцип работы

Содержание:
Самовыравнивающийся лазерный уровень: управление и настройка
Проекция линии горизонта
Проекция вертикали
Проекция креста
Проекция точки
Построение криволинейных проекций

О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции.

Вряд ли получится найти хотя бы одну разновидность строительных работ, в которой его невозможно было бы применить. Но вести разговор в этой статье мы будем не об этом банальном вопросе – речь пойдет о практическом использовании лазерного инструмента.

Вместе с сайтом stroisovety.org мы подробно рассмотрим возможности этого устройства и их практическое применение.

Современный строительный лазерный уровень является довольно сложным и многофункциональным инструментом, с помощью которого можно производить как контроль уже готовых конструкций, так и разметку в процессе их создания.

Для этих целей разработчиками предусмотрено достаточно много всевозможных функций. Самые распространенные и наиболее применяемые из них – это проекция горизонта, вертикали, креста и точки.

Именно практическое применение этих функций мы и рассмотрим.

Самовыравнивающийся лазерный уровень фото

Самовыравнивающийся лазерный уровень: управление и настройка

Как правило, большинство лазерных уровней изготавливается с простой системой управления – максимум, что вы найдете на этом инструменте, это две кнопки, фиксатор системы нивелирования и пару пузырьковых уровней для предварительной его установки.

Одна из кнопок является обыкновенным выключателем, а вторая последовательным переключателем режимов.

Фиксатор нивелира необходим при переноске прибора и его хранении в нерабочем состоянии – дело в том, что к нему подключены тончайшие проводки, которые от частых и сильных качаний устройства нивелирования могут быстро порваться, и тогда уровень можно выбрасывать. Пользоваться этим фиксатором в ваших же интересах.

Штатив для лазерного уровня фото

Но вернемся к настройке прибора – здесь все просто. Уровень устанавливается на штатив, потом с помощью двух пузырьков уровня выполняется его предварительное нивелирование. Только после этого можно отпускать фиксатор и включать аппарат в работу.

Все дальнейшие настройки проекции луча относительно вертикального и горизонтального уровня выполняются автоматически.

Единственное, что может понадобится сделать, так это отрегулировать высоту луча в удобное для работы положение – для этих целей штатив лазерного уровня снабжен выдвижной рейкой, управление которой осуществляется ручным воротком.

Как пользоваться лазерным уровнем

Эта функция, пожалуй, одна из самых применяемых в области строительства и ремонта – проекция горизонтального лазерного луча позволяет производить контроль и разметку при изготовлении практически любых потолочных и настенных конструкций, монтаже стяжки пола и даже установки большинства предметов быта в уже готовой квартире.

Как работать с лазерным уровнем

Пользоваться этой проекцией довольно просто – если позволяет высота необходимой разметки, то луч наводится непосредственно на метку и уже относительно проекции производится либо контроль готовых конструкций, либо необходимые построения.

В большинстве случаев все современные лазерные нивелиры способны проецировать луч с разверткой от 180 до 360˚ Если высоты проекции луча недостаточно, то его перенос на нужный уровень производится с помощью рулетки – как правило, на каждую плоскость достаточно установить всего две точки, после чего соединить их прямой линией.

Лазерный уровень профессиональный фото

Отдельно хочется упомянуть о построении параллельных линий – имея под рукой лазерный нивелир, построить их не составляет никакого труда.

Здесь можно пойти двумя путями: в первом случае параллели можно построить с помощью рулетки, перенеся проекцию луча и отложив от него равное расстояние в нескольких точках или же сразу разметить необходимое расстояние между линиями рулеткой и впоследствии спроецировать на них поочередно луч. Кстати, такими способами можно размечать и контролировать параллели, как в горизонтальной плоскости, так и в вертикальной.

Работа с лазерным уровнем

Проекция вертикали

В принципе, об этой проекции лазерного луча много говорить не придется – все выполняется практически точно так же, как и при работе с горизонтальной проекцией. Единственное различие заключается в том, что в большинстве случаев прибегать к помощи рулетки не приходится.

Развертка проекции вертикали в 360˚ позволяет монтировать всевозможные перегородки без помощи других приспособлений. Уровень достаточно установить должным образом и на всех стенах сразу луч отобразит плоскость будущей перегородки.

Как пользоваться лазерным нивелиром фото

Проекция креста

Два пересеченных под углом 90˚ луча образуют некое подобие координатных осей, которые можно спроецировать как на пол, так и на потолок и стены. Эта функция лазерного уровня позволяет пользоваться ним при построении симметричных конструкций.

Удобство этой проекции переоценить сложно – она полностью избавляет монтажника от необходимости расчерчивать контуры будущей конструкции. По размеченным точкам (естественно, при знании законов геометрии) можно построить практически любую фигуру.

Как работать с лазерным уровнем фото

Проекция точки

Эта функция лазерного уровня имеется не во всех подобных устройствах – она узко специализирована и используется в качестве отвеса.

Прибор проецирует точку в две плоскости (на пол и потолок), позволяя таким образом переносить местоположение необходимых отметок с одной поверхности на другую.

Проекция точки окажется незаменимой для тех людей, которые не в состоянии визуально перевернуть мир вверх тормашками и выполнять построения непосредственно на потолке. В данном случае размеченный на полу рисунок может быть с легкостью перенесен на потолок.

Построение криволинейных проекций

Для построения и контроля несимметричных или расположенных не под углом 90˚ плоскостей практически каждый профессиональный лазерный уровень оснащен градуированной шкалой, которая, как правило, располагается в нижней части у основания уровня. В некоторых моделях эта шкала может быть нанесена на штатив – это не очень удобно и необходимо учесть при выборе лазерного нивелира.

Строительный уровень лазерный фото

По сути, выполняя разметку таких линий и плоскостей, исходя из одного центра установки прибора, можно разграничить любую плоскость на сегменты – при использовании разного рода проекций это намного упрощает процесс разметки, особенно, если речь идет о монтаже потолочных конструкций сложной формы. При работе лазерным уровнем в таком режиме нивелирующее устройство фиксируется защелкой.

Как видите, возможности современного лазерного уровня практически неисчерпаемы – можно сказать, что это универсальный контрольно-измерительный прибор, единственным недостатком которого является неспособность проецировать линии при ярком освещении. На улице ним пользоваться довольно проблематично. Но и это считается поправимым делом – существует специальный сигнализатор, чем-то напоминающий электронную линейку, с множеством загорающихся лампочек, которые сообщают о положении луча.

Автор статьи Михаил Корнеев

Как выбрать лазерный уровень для строительства дома

Без ровных фундамента и стен, пола и потолка здание выйдет непрочным и кособоким. Современные технологии предлагают для этих целей линейку эффективных и удобных в использовании приборов – лазерных уровней и нивелиров.

Отвесы, уровни, нивелиры – эволюция решений

Инструменты для выравнивания горизонтали и вертикали при ремонте и строительстве незаменимы. Даже если у вас идеальный глазомер. Большинство из них незамысловатой конструкции и принципа действия.

«Дедовский» способ – отвес, состоящий из нити с прикрепленным к ней грузиком. Он до сих пор выручает, если под рукой нет строительного уровня.

В силу объективно и повсеместно существующей гравитации, он позволял контролировать ровность стен, сборку мебели под заданными углами, кладку плитки – любую процедуру, требующую юстировки (выравнивания поверхностей). Беда в том, что отвес дает серьезные погрешности.

Пузырьковый уровень призван образовывать ровные линии на плоскости, задавать нужные наклон и угол.

В нем есть ампула с воздухом, частично заполненная жидкостью (бывают водяные, спиртовые, масляные модели) в металлической форме. На ампуле есть риски, если ровно, пузырек останавливается посередине.

Погрешность указана в паспорте изделия, на практике все сильно зависит от качества сборки прибора  и навыков замерщиков.

Лазерным уровнем тоже можно промахнуться на 10-15 мм на нескольких метрах. Но здесь проблема не в инструменте, а в человеческом факторе.

Лазерный уровень или нивелир – формально это разные устройства.

Первый определяет отклонения поверхности от горизонтали или вертикали, нивелир определяет разности высот между несколькими точками относительно условно выбранного уровня (горизонта).

Фактически уровень и нивелир выполняют одни задачи: визуально проецируют на поверхности или строительные конструкции точки, линии, плоскости, расположенные вертикально, горизонтально или под нужным углом.

Проще говоря, производя лазерным уровнем точные замеры и контролируя все перепады высот и разницу углов, вы избегаете неровных стен, косого фундамента, криво врезанных окон и так далее.

Устройство и принцип работы лазерного уровня

При всем многообразии моделей лазерный уровень состоит из нескольких конструктивных элементов и механизмов. Во-первых, это сам корпус прибора, прочный и герметичный, защищающий начинку от механических повреждений, влаги и пыли. Структура уровня следующая:

1. Источник светового излучения в виде мощных светодиодов. Они и образуется лазерный луч.
2. Оптическая система, состоящая из линз и призм для фокусировки.
3. Установочный механизм, снабженный штативом, регулировочными винтами, треногой.
4. Система электропитания. Как правило, бытовые модели работают на батарейках; профессиональные устройства снабжены никель-кадмиевыми аккумуляторами, за счет которых они способны непрерывно работать в течение 10 часов.
5. Панель управления, состоящая из нескольких кнопок, каждая из которых выполняет определенную функцию, и индикаторов, сообщающих, например, об уровне зарядки прибора.

Луч хорошо видно на расстоянии до нескольких десятков метров. Отдельные модели, оборудованные призмами, превращают поток света в линию, которая четко видна на стене, потолке или другой плоскости.

Использование лазерного уровня или нивелира дает преимущества, которых лишены его механические «коллеги»:

• Высокая точность измерений и разметки. Для всех моделей погрешность не превышает 1 мм на метр.
• Быстрая подготовка к работе. Лазерное устройство позволяет избежать длительных настроек, а охватывать может большие участки ремонта или строительства. Прибор сам производит все измерения.
• Простота эксплуатации. Потребность в специальной квалификации работника отсутствует – достаточно ознакомиться с мануалом.
• Возможность обходиться собственными силами. Тогда как при работе с отвесом или пузырьковым уровнем часто требуется помощник.
• Экономит время. Лазерная линия или точка на рабочей поверхности видна очень четко, нет необходимости прорисовывать метки – можно сразу класть ламинат, возводить опалубку или штукатурить стену. Сберегается от 40 до 60 % времени на разметку.

Разновидности лазерных уровней

В зависимости от конструкции все лазерные уровни можно разделить на четыре группы:

• Точечные. Самые простые модели, могут выстраивать точки и более ничего. Такие используются дома при ремонте: с их помощью удобно размечать места для крепления полок, семейных портретов, можно применить при поклейке обоев.
• Линейные (или кросслайнеры). Проецируют линии на поверхности, поэтому их еще называют построителями плоскостей. С их помощью можно разметить сразу потолок, пол и стены, создав, таким образом, единое рабочее пространство. Это удобно, когда задействованы несколько человек. Кросслайнеры – это уже профессиональные приборы и могут применяться практически на всех этапах ремонта или строительства. Сильно помогают при отделочных работах с гипсокартоном, плиткой и другими материалами.

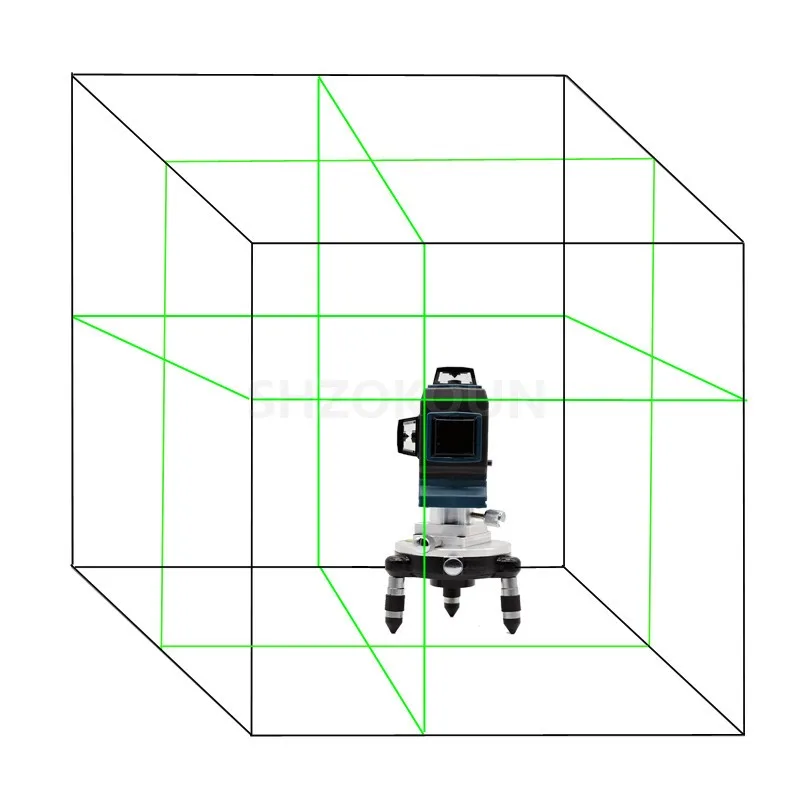

• Ротационные. Способны проецировать лучи в диапазоне 360 градусов (для линейных предел – 180). Это позволяет сразу разметить большую площадь, что актуально при работе на открытых строительных площадках.
• Комбинированные. Самые дорогостоящие приборы, поскольку универсальны и обладают дополнительными функциями.

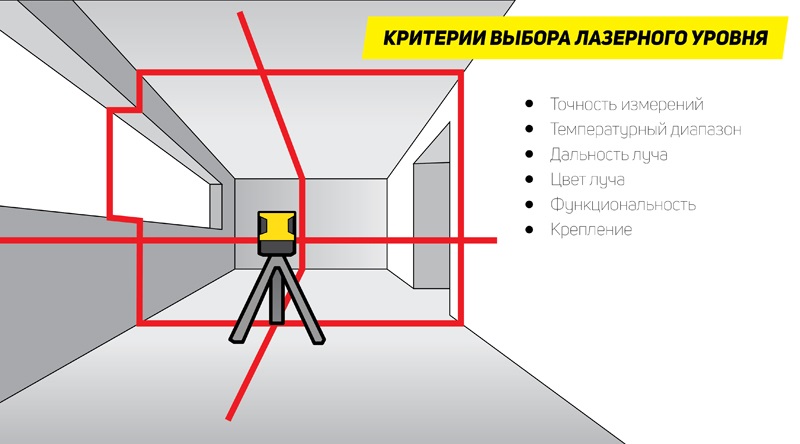

Как выбирать лазерный уровень?

Выбор конкретной модели определяется функционалом, необходимым покупателю. Нет смысла переплачивать за ненужные опции. Мы предлагаем ориентироваться на следующие характеристики:

• Точность измерений. Самые точные приборы дают погрешность в 0,1 – 0,2 мм на метр и используются профессиональными строителями на больших расстояниях, где отклонение в сантиметр может стать критичным и привести к ЧП. Для домашних отделочных работ достаточно уровня с погрешностью 0,3 – 0,8 мм на метр.
• Температурный диапазон.
  Здесь все просто: если предполагается работа в холодное время года, то нужно рассмотреть возможность приобретения модели с диапазоном, захватывающим отрицательную температуру: от -10 до + 40 градусов. В обычных условиях диапазона от +5 до +40 градусов вполне хватит.
• Дальность луча. Для работы в помещениях достаточно уровня, бьющего на расстояние до 50 метров. Приборы сверх этого показателя дороже и используются на больших площадях и объектах.
• Цвет луча. На уровнях есть два вида лазеров: красный и зеленый. Устройства с красным лучом наиболее распространенные. Зеленый луч – вариант подороже, более энергоемкий и работает только при плюсовой температуре, но зеленая проекция видна намного лучше красной. Можно выбрать модель, способную выдавать два луча – делать разметку будет удобней.
• Функциональность. Некоторые модели снабжены дополнительными функциями и помимо собственно замеров, они могут: самовыравниваться (некорректно установленное устройство подает сигнал об этом либо, при отклонении от правильного положения менее чем на 3-4 градуса, сам выходит на горизонт), самоотключаться в целях экономии заряда или батареи. В комплект иных моделей входит также дальномер, позволяющий измерять лазерным лучом длину.
• Крепление. Есть два типа: к штативу или к держателю. Этот параметр не принципиален, поскольку многие модели допускают использование переходников.

Преимущества лазерных уровней и нивелиров перед их предшественниками очевидны: быстрее, удобнее, точнее. Минус один – стоит это удовольствие существенно дороже пузырьковых приспособлений, но если работы много и она регулярна, то этот недостаток отходит на второй план.

Лазерный уровень

Практически все, кто занимался или занимается ремонтом, сталкивались с проблемой измерения уровня наклона плоскостей. А учитывая тот факт, что в современных домах ровных стен практически не бывает, любые отделочные или строительные работы превращаются в настоящий кошмар.

Всем нам известен «пузырьковый» уровень. Бесспорно, он точный, компактный и стоит дешево. Но, к примеру, держать его одной рукой, а другой подгонять громоздкий настенный шкаф — немного накладно. К тому же, он обладает неприятным свойством сдвигаться в самый неподходящий момент.

Тут к нам на выручку приходят современные технологии – лазерный уровень. Такой нивелир имеет ряд особенностей, делающих его столь популярным: он точен, компактен, стабилен и обладает широким спектром применения. С его помощью можно прокладывать профиля для навесных потолков или контролировать уровень заливаемого фундамента.

Принцип работы лазерного нивелира состоит в проецировании лазерного луча на поверхность в виде линии или точки. Внутри коробки уровня располагается светодиодное оборудование, излучающее световой поток. При помощи призмы, поток формируется в лазерный луч, образуя на выходе видимую линию. Она и служит ориентиром для выполнения последующих работ.

Существует два типа лазерных уровней: статичный и ротационный. Они имеют немного разную сферу использования, но это не значит, что для стяжки пола и укладки плитки нужны разные нивелиры.

• Статичный (позиционный) уровень. Такой уровень имеет в наличии два источника света, которые проецируют лучи на перпендикулярно расположенные призмы. В результате образуются две, постоянно видимые плоскости, пересекающиеся в форме «+». При использовании более трех светодиодов, появляется возможность проецировать большее количество плоскостей, что является неоценимым достоинством при работе с множественными объектами. Помимо этого, чем больше плоскостей – тем больше рук могут заниматься ремонтом или строительством. В последнее время, позиционные уровни стали снабжать «лазерными отвесами»: это дополнительные светодиоды, с помощью которых можно направить луч одновременно на потолок и пол.
• Ротационный уровень. Эта машина работает по принципу «кручу-верчу, выровнять хочу!»: лазер крепится к валу электродвигателя, вращаясь на 360о. Отличием от позиционного нивелира, помимо динамичного светодиода, является использование вместо призмы фокусирующей линзы. В итоге, вместо лазерной плоскости, глазу видна лишь небольшая точка. Но при включении образуется непрерывная линия, по всей площади комнаты или рабочей области. Ротационный уровень идеально подходит для выравнивания потолков, разметки области поклейки обоев.

Не стоит забывать, что лазерный уровень не всемогущий – просто приткнув его где-нибудь, удовлетворительный результат не гарантируется. Для получения корректного уровня, необходимо провести выравнивание аппарата.

В зависимости от модели, производится это либо вручную, либо автоматически. Для ручной регулировки уровня используются специальные ползунки и пузырьковые колбы со шкалами.

Этот процесс требует максимальной концентрации и выдержки, так как даже при идеальных, на первый взгляд, показаниях ручного уровня, нивелир может начать рисовать «синусоиду» на стене.

Для более точной настройки используется механизм самовыравнивания: при сдвигах, уровень производит калибровку и возвращает лазер в исходное положение.

Весьма полезная функция, но при соблюдении одного условия – угол отклонения не должен превышать 5-7о. В противном случае, лазерный уровень громко объявит, что работать не хочет.

Чтобы «уговорить» его продолжить создавать линии, необходимо просто провести ручное выравнивание.

Область применения лазерных нивелиров

Как уже говорилось выше, спектр услуг, предоставляемых уровнем необычайно широк. Его можно использовать как в помещении, так и для внешних работ. А при наличии специальных устройств (штативов, подвесок или настенных штанг) с помощью нивелира можно выровнять практически всё.

Важно знать: так как нивелир использует лазер, уровень его видимости внутри или снаружи помещения будет разным. Также на качество луча влияет эффективное расстояние видимости. Обычно, для полупрофессиональных нивелиров оно составляет от 15 до 25 метров и зависит от мощности лазера.

Но, каким бы мощным не был аппарат, на улице эффективная дальность лазера неумолимо снижается. В таком случае используется детектор. Он обладает способностью определять местонахождение лазера, даже тогда, когда он не виден человеческому взгляду.

При работе с крупногабаритными объектами (от 30 метров), крайне рекомендуется использование детектора.

При выборе лазерного уровня стоит обратить внимание на следующие его характеристики:

Фирма изготовитель. Нежелательно приобретать нивелиры у непроверенных изготовителей. Качество их измерений, скорее всего, оставляет желать лучшего, да и деньги на ветер пускать не хочется. К примеру, лазерные нивелиры «BOSCH» пользуются заслуженной популярностью, как у «любителей» так и профессионалов.

Класс безопасности лазера. Всего классов безопасности четыре. В основном, полупрофессиональные нивелиры обозначаются цифрой «2» — безопасны, при кратком воздействии. Конечно, долго рассматривать лазер ни в коем случае нельзя.

В более мощных уровнях, с дистанцией работы до 100 и более метров, используются лазеры класса «3» — опасны для зрения. Но, вне зависимости, от класса, необходимо использовать защитные очки, предоставляемые в комплекте с нивелиром.

Некоторые модели таких очков спроектированы на усиление видимости самого луча.

Рабочая погрешность. Один из ключевых критериев выбора лазерного уровня, определяющий расстояние «промаха» лазера. В бюджетных моделях нивелиров, он не должен превышать 1мм. А в профессиональных – не более 1см.

Рабочий диапазон. Расстояние, на котором уровень гарантирует погрешность, не превышающую максимальную указанную.

Тип корпуса. Для работы вне помещений, корпус нивелира должен быть герметичным и ударостойким. Работы иногда приходится проводить в условиях повышенной влажности, а внутри прибора находятся довольно хрупкие детали.

Что по поводу стоимости, то качественный лазерный уровень купить можно за 150$. Следует помнить, что покупать нивелиры, как и остальную технику, следует только в официальных магазинах.

Лазерные нивелиры: принцип действия

Несмотря на довольно высокую цену, лазерный нивелир уверенно занимает первое место по популярности среди прочих построителей плоскостей. Он становится стандартом де-факто для широкого спектра задач по измерению и разметке как на открытом пространстве, так и в помещениях.

В последнее время производители наполнили рынок бытовыми лазерными нивелирами, стоимость которых оказалось вполне приемлемой. Так прибор, который раньше относился к профессиональному классу, появился и в «арсенале» многих домашних мастеров, где был оценен по заслугам.

Как же устроен лазерный нивелир? Сфокусированный с помощью оптической системы лазерный луч позволяет проецировать на объект точку или линию.  В зависимости от типа оптической системы и количества светодиодов и различают два основных вида лазерных нивелиров.

Призменные лазерные нивелиры имеют боле привлекательную цену и отличаются высокой надежностью. Секрет подобного сочетания прост: их конструкция не предусматривает движущихся элементов. Другими словами, ломаться там нечему.

В призменных лазерных нивелирах свет одного или нескольких светодиодов преобразуется с помощью призмы в плоскость. Угол развертки при этом составляет около 120 градусов.

Как правило, нивелиры этого типа оснащаются двумя призмами, которые проецируют две перпендикулярно пересекающиеся плоскости – вертикальную и горизонтальную. Несмотря на простоту конструкции, такого прибора с лихвой хватает для выполнения всех основных работ: выравнивания стен, пола и потолка.

Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия.

Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения.

К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы  призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода.

По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора.

При использовании детектора дальность некоторых моделей возрастает до одного километра!

Угол развертки ротационного лазерного нивелира – 360 градусов, то есть, он способен охватить всё окружающее пространство. Один прибор может использоваться сразу несколькими рабочими. При необходимости размер проецируемой черты можно изменить, уменьшив угол охвата в настройках прибора. В таком режиме удобно выравнивать дверные и оконные проемы, узкие стены и т.п.

Помимо типа оптического механизма, лазерные нивелиры различаются наличием дополнительных функций, облегчающих работу.  Например, большинство современных моделей, кроме бюджетных вариантов, оснащаются функцией самовыравнивания.

Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели,  угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным.

Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Существуют две принципиальные системы самовыравнивания нивелиров: электронная и демпферная. Последняя наиболее распространена и пользуется популярностью из-за более высокой скорости выравнивания лазерного луча.

Другая полезная функция лазерного нивелира – блокировка системы автовыравнивания. Она пригодится, когда требуется провести наклонную плоскость (например, для декоративной отделки стены). Вы можете заблокировать демпфер и наклонить нивелир на нужный угол. Существуют модели, в которых луч можно наклонять, не меняя положения прибора.

Питание нивелира – ещё один важный момент, который необходимо учитывать при выборе инструмента. Извечный вопрос – батарейки или аккумуляторы? Здесь каждый выбирает то, что ему удобней.

Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки.

Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла.

В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды.

  Например, класс IP54 или  IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

В комплект поставки лазерного нивелира могут входить очки, защищающие глаза от попадания луча, мишень и детектор для увеличения дальности действия и штатив, расширяющий область использования прибора. Большинство современных лазерных нивелиров продается в фирменном кейсе для транспортировки прибора и аксессуаров.

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта.

Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях.

Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект.

Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания.

Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим.

Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный.

Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира.

Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров.

С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного.

Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней.

К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив.

Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Для чего применяется и по какому принципу работает лазерный уровень

Опубликовано admin в Пт, 02/10/2017 — 08:43

Лазерный уровень (или нивелир) является оптическим электромеханическим устройством, при помощи которого на строительной площадке проводится измерение расстояния, площади, ширины и высоты различных вертикальных, горизонтальных или наклонных поверхностей. Также прибор подходит для измерения прямых углов.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение. Угол такой линии может устанавливаться в индивидуальном порядке. В создании точных замеров при помощи лазера и состоит принцип работы лазерного уровня.

Этот прибор позволяет получать точные замеры и избежать возникновения ошибок при проведении ремонтных, отделочных, реставрационных, монтажных или строительных работ.

Устройство и принцип работы лазерного уровня, а также разновидности таких приборов

Чтобы понять, что такое лазерный уровень, стоит определить разновидности подобных устройств и особенности их конструкции. Наиболее популярными считаются такие типы лазерных уровней, как:

• Дальномер (лазерная рулетка или нивелир). Этот построитель обладает простой конструкцией, а дальность его составляет около 100 метров.
• Статические построители линий (мультипризменное устройство или кросслайнер) и осей (точечный лазер, указатель).
• Ротационные построители (нивелир, многопризменный прибор) для работы со строящимися плоскостями.

Такой прибор позволяет при помощи лазера получать ровную разметку под нужным углом, чтобы создать надежную поверхность при укладывании плитки, а также напольных или других покрытий. Определив, для чего нужен лазерный уровень, стоит узнать о преимуществах его использования, среди которых выделяются такие:

• Прибор дает возможность выполнять измерения и проводить разметку с высочайшей точностью;
• Такое устройство не требует сложной подготовки к работе и особой квалификации мастера, так как оно характеризуется удобством в эксплуатации;
• Прибор может устанавливать линии, точки или проекции плоскостей для обширных участков;
• Нивелир заменяет множество других измерительных устройств и сокращает время проведения разметочных операций практически на шестьдесят процентов.

На сайте компании Laserliner вы найдете большой перечень лазерных уровней разных видов по лучшим ценам и с доставкой в любую точку Украины.

Лазерный уровень (или нивелир) является оптическим электромеханическим устройством, при помощи которого на строительной площадке проводится измерение расстояния, площади, ширины и высоты различных вертикальных, горизонтальных или наклонных поверхностей. Также прибор подходит для измерения прямых углов.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение.

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой.

Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни.

Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:

• Лазерный диод.
• Система оптики.
• Механизм установки и самовыравнивания.
• Источник тока.
• Органы управления.
• Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды.

Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде.

Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами.

Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку.

В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают

питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

• Точечные.
• Линейные.
• Ротационные.

Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается.

В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях.

Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:

• Сумка или кейс для хранения и переноски.
• Очки со светофильтрами.
• Мишени для отметки точек.
• Геодезическая рейка.
• Пульт управления.
• Лазерный приемник.
• Штатив (телескопический или разборный) с угломерным лимбом.
• Кронштейны и приспособления для установки.
• Зарядное устройство.

Похожие темы:

Как пользоваться лазерным уровнем — Лайфхакер

24 января 2020ЛикбезСделай сам

Артём Козориз разбирается во всех тонкостях работы с этой незаменимой вещью во время ремонта и строительства.

Поделиться

0

Что такое лазерный уровень

Один из вариантов компактного построителя. Фото: kalinovsky / Depositphotos

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

• Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
• Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
• Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
• Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

• Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
• Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
• Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
• Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Кадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Читайте также 🧐

• Как сделать ремонт и не остаться без копейки
• Как пользоваться мультиметром правильно
• 12 инструментов для настоящего мужика
• Ремонт под ключ: как подготовиться, закупить материалы, выбрать бригаду и контролировать ход работ
• Как установить розетку

Лазерные нивелиры: принцип действия

Несмотря на довольно высокую цену, лазерный нивелир уверенно занимает первое место по популярности среди прочих построителей плоскостей. Он становится стандартом де-факто для широкого спектра задач по измерению и разметке как на открытом пространстве, так и в помещениях.

В последнее время производители наполнили рынок бытовыми лазерными нивелирами, стоимость которых оказалось вполне приемлемой. Так прибор, который раньше относился к профессиональному классу, появился и в «арсенале» многих домашних мастеров, где был оценен по заслугам.

Как же устроен лазерный нивелир? Сфокусированный с помощью оптической системы лазерный луч позволяет проецировать на объект точку или линию.  В зависимости от типа оптической системы и количества светодиодов и различают два основных вида лазерных нивелиров.

Призменные лазерные нивелиры имеют боле привлекательную цену и отличаются высокой надежностью. Секрет подобного сочетания прост: их конструкция не предусматривает движущихся элементов. Другими словами, ломаться там нечему.

В призменных лазерных нивелирах свет одного или нескольких светодиодов преобразуется с помощью призмы в плоскость. Угол развертки при этом составляет около 120 градусов.

Как правило, нивелиры этого типа оснащаются двумя призмами, которые проецируют две перпендикулярно пересекающиеся плоскости – вертикальную и горизонтальную. Несмотря на простоту конструкции, такого прибора с лихвой хватает для выполнения всех основных работ: выравнивания стен, пола и потолка. Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия. Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения. К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы  призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода. По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора. При использовании детектора дальность некоторых моделей возрастает до одного километра!

Угол развертки ротационного лазерного нивелира – 360 градусов, то есть, он способен охватить всё окружающее пространство. Один прибор может использоваться сразу несколькими рабочими. При необходимости размер проецируемой черты можно изменить, уменьшив угол охвата в настройках прибора. В таком режиме удобно выравнивать дверные и оконные проемы, узкие стены и т.п.

Помимо типа оптического механизма, лазерные нивелиры различаются наличием дополнительных функций, облегчающих работу.  Например, большинство современных моделей, кроме бюджетных вариантов, оснащаются функцией самовыравнивания. Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели,  угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным. Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Существуют две принципиальные системы самовыравнивания нивелиров: электронная и демпферная. Последняя наиболее распространена и пользуется популярностью из-за более высокой скорости выравнивания лазерного луча.

Другая полезная функция лазерного нивелира – блокировка системы автовыравнивания. Она пригодится, когда требуется провести наклонную плоскость (например, для декоративной отделки стены). Вы можете заблокировать демпфер и наклонить нивелир на нужный угол. Существуют модели, в которых луч можно наклонять, не меняя положения прибора.

Питание нивелира – ещё один важный момент, который необходимо учитывать при выборе инструмента. Извечный вопрос – батарейки или аккумуляторы? Здесь каждый выбирает то, что ему удобней. Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки. Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла. В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды.  Например, класс IP54 или  IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

В комплект поставки лазерного нивелира могут входить очки, защищающие глаза от попадания луча, мишень и детектор для увеличения дальности действия и штатив, расширяющий область использования прибора. Большинство современных лазерных нивелиров продается в фирменном кейсе для транспортировки прибора и аксессуаров.

Лазерные уровни — как они работают и в чем их преимущества и возможности

• Лазерные уровни – что это такое и какие типы бывают
• Типы лазерных уровней
• Как работает лазерный уровень
• Преимущества, возможности и выбор
• Лазерные нивелиры в предложении TME

Хотя классические спиртовые уровни с пузырьками, заполненными эфиром или спиртом, все еще используются, лазерные уровни обычно используются в большинстве приложений. Как они работают, какие возможности предлагают и какие типы и разновидности можно найти в предложении TME – подробнее об этом читайте ниже.

Лазерные уровни – что это такое и какие типы существуют

Проще говоря, лазерный уровень – это электронное устройство, которое проецирует красный или зеленый луч вдоль горизонтальной и вертикальной осей. Это описание, конечно, очень краткое и требует некоторого уточнения, начиная с того факта, что высота, на которую проецируются лучи, регулируется в диапазоне, указанном изготовителем, — как правило, таком, который позволяет выполнять все внутренние работы от уровня пола до потолка. . Также стоит помнить, что эти устройства небольшие (весят от полукилограмма до одного килограмма) и хрупкие, поэтому с ними нужно обращаться очень осторожно и не допускать их резкого падения или наклона. Эта предосторожность рекомендуется из-за чувствительности механизма самонивелирования, который можно легко повредить даже на моделях, оборудованных защитным выключателем.

Лазерные нивелиры в предложении TME

Некоторые лазерные нивелиры оснащены держателем для штатива, лазерным дальномером (очень полезен на любой строительной площадке) и светодиодными дисплеями, которые предоставляют пользователю такую ​​информацию, как качество нивелирования, высота и угол луча, проецируемого на стену, а также количество оставшегося заряда батареи (аккумуляторной батареи) или расчетное оставшееся время работы до полной разрядки. Многие профессиональные модели предлагаются в комплекте с дополнительными аксессуарами, такими как специальные хомуты, зажимы или держатели для их установки в нестандартных местах (горизонтальные или вертикальные трубопроводы, подвесы под потолком и т. д.), а также с совместимыми приемниками, т.е. детекторы луча, используемые для определения луча в солнечном свете. Они могут быть очень полезными, ведь даже сильные зеленые лучи практически не видны на солнце.

Типы лазерных уровней

Лазерные уровни можно разделить на группы по различным критериям. Самые распространенные нивелиры проектируют горизонтальные лучи — так называемые классические ватерпасы с углами луча до 120°/140°/180°. Существуют также лазерные нивелиры с перекрестными линиями, которые по сути представляют собой ватерпасы с дополнительными вертикальными лучами, позволяющими определять прямые углы. В дополнение к ним, есть еще уровней 360° , так называемые три плоских лазера, которые проецируют лазерные лучи под любым углом. С точки зрения крепления этих приборов различают ватерпасы, устанавливаемые на штатив, что позволяет устанавливать их на фиксированной высоте, и модели без штатива. Говоря о способе нивелирования этих устройств, в каталогах производителей упоминаются самонивелирующиеся устройства (благодаря магнитному компенсатору) и те, которые должен выравнивать оператор. Все упомянутые уровни также могут быть оснащены вышеупомянутым независимым дальномером; в каталогах некоторых производителей они могут быть отнесены к другому типу уровней.

Как работает лазерный уровень

Лазерный уровень проецирует зеленый или красный луч. Лазер представляет собой высокосфокусированный и многократно усиленный луч света, излучаемый светодиодом. Его толщина (чем меньше, тем лучше) зависит от параметров диода и уровня концентрации света; сверхтонкий луч обеспечивает максимальную точность и минимизирует потенциальную ошибку почти до нуля даже на больших расстояниях порядка 30-50 метров. Цвет луча тоже не лишен значения. Красный, или стандартный, оптимален для работы в помещении, но может быть незаметен на улице или в очень ярко освещенных помещениях, поэтому все больше моделей имеют зеленый луч, который в четыре, а то и в пять раз ярче красного. Конечно, это не обходится без затрат – зеленый луч потребляет больше энергии и предлагает на 1/2 или 2/3 меньше времени работы, чем красный луч.

Сердцем каждого лазерного нивелира является оптоэлектронный компенсатор, стабилизированный магнитно или пневматически. Оба типа выполняют одну и ту же задачу: они самонивелируют устройство, двигаясь в пределах свободного хода, указанного производителем (обычно от +/- 3° до 5°). Суть в том, чтобы автоматически выравнивать лазерный луч относительно оси вращения для точного горизонтального и вертикального выравнивания. Это возможно только в том случае, если устройство расположено горизонтально. При превышении допустимого предела наклона многие модели сигнализируют о невозможности выравнивания звуковыми или световыми сигналами. Говоря о типах стабилизаторов, необходимо объяснить принцип их действия. А именно, магнитные компенсаторы (встречаются гораздо чаще) имеют своеобразный маятник, управляемый системой магнитов. В случае пневматического стабилизатора маятник позиционируется системой гашения колебаний с помощью воздуха. Эффективность обоих в основном одинакова, за исключением случаев, когда сильное магнитное поле действует на магнитный компенсатор (близлежащий трансформатор или высоковольтную линию). Это может привести к сбоям в работе системы. Совсем недавно некоторые спиртовые уровни были оснащены так называемыми электронными компенсаторами, которые оснащены внутренними электронными датчиками уровня, отправляющими информацию на процессор, который управляет работой системы серводвигателя. Это самое дорогое, но в то же время самое точное решение.

Преимущества, возможности и выбор

Лазерные нивелиры облегчают многие работы при ремонте, монтаже, проведении точных измерений (функция дальномера) при прокладке любой трубопроводной системы или во время многих работ и процессов, происходящих на строительной площадке. . Они также незаменимы для очень прозаичных задач, таких как облицовка стены плиткой или установка полки. Благодаря нескольким необслуживаемым режимам они позволяют одному человеку выполнять работу, для которой еще недавно требовалось как минимум два специалиста.

При выборе лазерного уровня важно адаптировать возможности конкретных моделей к нашим потребностям. Для этого необходимо проанализировать несколько ключевых параметров, таких как диапазон уровня (диапазон измерения), срок службы батареи, горизонтальный и вертикальный угол луча, точность измерения (т. е. погрешность на расстоянии 10/20 метров), лазерный нивелир и аксессуары (например, мягкий чехол для безопасной транспортировки). Все эти параметры должны соответствовать нашим ожиданиям и требованиям наших задач. Стоит выбирать модели известных производителей, предлагающие дальномерную технологию или возможность отключения отдельных лучей для продления времени работы аккумулятора. Также большое значение имеет пылевлагозащищенность устройства, что связано с запыленностью и воздействием загрязняющих веществ, например, при ремонтных работах. Этот параметр также выражается в способности работать в условиях повышенной влажности. Таким образом, рейтинг IP54 является минимальным для профессионального использования внутри и вне помещений. Имейте в виду, что 9Лазерные нивелиры 0025 часто работают в неотапливаемых помещениях зимой или под прямыми солнечными лучами. Поэтому они должны выдерживать широкий диапазон температур эксплуатации и хранения. Стандартная рабочая температура от -10°С до +45°С, но модели лучших производителей могут работать и при температуре от -20°С до +50°С.

Последний фактор, на который стоит обратить внимание, это цена. Для типовых ремонтных работ достаточно уровня с двумя или тремя лучами (лазерные нивелиры с перекрестными линиями) и дальномера стоимостью от 80 до 150 евро. Тем не менее, профессионалы стремятся получить лазерные уровни 360 °, предназначенные для работы под любым углом, которые дают им максимальные возможности и часто стоят от 100 до 200 евро и более.

Лазерные нивелиры в предложении TME

Предложение лазерных нивелиров в каталоге TME основано на продуктах PLS, компании FLUKE. Это продукты очень высокого класса, разработанные для профессионалов и созданные командой инженеров с более чем 50-летним опытом. TME предлагает модели 3PR и 180 LG, а также различные варианты уровней PLS 6R, PLS 6G, PLS 180R и PLS 180G, где R означает красный луч (Red), а G — зеленый луч (Green). Все они работают с точностью до 3 мм на расстоянии 10 метров и проецируют видимые лучи до 15 метров стандартно, точечный лазер до 30 метров (серия PLS 6), а при использовании лазера до 60 метров. линейные детекторы. Каждая из этих моделей также имеет прочный маятниковый замок для безопасной транспортировки.

Ознакомьтесь с нашим предложением дальномеров со спиртовыми уровнями

Компания также подготовила набор аксессуаров и дополнительных деталей. Сюда входят кейсы, штативы, магнитные и потолочные/настенные крепления, аккумуляторные блоки, ящики для инструментов, зажимы для детекторов и многое другое.

Поделитесь этой статьей

Введение в лазеры и технологию лазерного нивелира – журнал Masonry

Слова: Гал Воллах, вице-президент по развитию бизнеса, Kapro Tools, журнал Masonry Magazine
Фотографии: Kapro, Stabila

Лазерные нивелиры существуют на рынке уже несколько лет, но только недавно они стали основным инструментом для профессионалов в каменной строительной отрасли. Лазерный уровень — это инструмент контроля на основе проектора лазерного луча. Проектор проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной и/или вертикальной оси, позволяя человеку, использующему его, выравнивать свою работу по этим линиям или точкам. Некоторые лазерные уровни сочетают в себе линии и точки.

Лазерные нивелиры

Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, уклону и переносу точек. Подрядчики используют линейные лазерные нивелиры для начала ряда проектов, включая установку гипсокартона, ОВКВ, потолочные балки, выравнивание стропил, двери и окна, установку спринклеров, а также укладку плитки и полов.

Каменщики используют это устройство для выравнивания сантехнических стен и металлических стоек. Он также используется для поддержки вертикальных стен с вертикальными применениями для возведения более высоких стен. А также для проверки выравнивания уложенного блока и кирпича при обеспечении ровности здания/проекта.

Лазерные нивелиры также полезны для наружных работ. Ландшафтные дизайнеры используют эти устройства для различных проектов выравнивания, таких как террасы и подпорные стены.

Типы лазерных уровней

Лазерные уровни делятся на три основные категории. Самым простым является стационарный лазерный уровень, который оснащен лазерным диодом, прикрепленным к спиртовому (пузырьковому) уровню, который служит указателем. Флаконы используются для выравнивания точки или линии. Эти лазеры используются для работ, не требующих большой дальности или точности. Рич Морс, менеджер по маркетингу продуктов Stablia, соглашается, что точечные и линейные лазеры лучше всего использовать для ближних расстояний и небольших проектов.

Лазеры с самонивелированием, обычно называемые маятниковыми уровнями, являются более совершенными и обеспечивают более высокую точность и более быстрые результаты. Самонивелирующийся лазер не зависит от человека, который его выравнивает, он основан на наборе лазерных диодов, установленных на маятнике, которые калибруются, когда маятник все еще находится в своем естественном положении, когда диоды будут излучать выровненные или вертикальные линии. и точки. Линия создается с помощью призмы (линзы), которая преобразует лазерный луч в линию. Основным преимуществом такого уровня является его гораздо более высокая точность по сравнению со стационарными лазерными уровнями. Хорошие самонивелирующиеся лазеры могут достигать точности ±0,2 мм/м – ±0,0002″/1″.

Основным недостатком является их относительная чувствительность, поскольку маятник по своей природе является движущейся частью. Чтобы защитить маятник, когда изделие не используется, маятник удерживается на месте с помощью фиксирующего механизма, который освобождается только при включении лазерного уровня. Этот механизм блокировки также позволяет использовать устройство в ручном режиме. В этом режиме линии и точки не выравниваются, но перекрестный лазерный уровень все же можно использовать для разметки прямых линий и 90-градусного квадрата. Самовыравнивающийся лазерный уровень достаточен для большинства работ на площади до 60-100 футов (в зависимости от модели). Если площадь больше или для работы требуется уровень, покрывающий 360 градусов, пользователь может захотеть перейти на ротационный лазерный уровень. Этот диапазон может быть почти удвоен с помощью детектора, который представляет собой специальное устройство, которое обнаруживает лазерный луч, даже когда он больше не виден пользователю, и сигнализирует об этом.

Третий тип уровня — механический лазерный уровень, также известный как ротационный лазерный уровень. Вращающиеся лазерные нивелиры обычно располагаются в центре рабочей площадки, а их лазерный луч направлен вокруг, чтобы получить полное 360-градусное считывание. В этих устройствах используется механический гироскоп для определения центра земли и электронный серводвигатель для установки уровня лазерных излучающих диодов. Большинство лазеров в этой категории являются ротационными лазерами, в которых диод расположен в центре и вращается двигателем, создавая вертикальную линию на 360 градусов.

Поскольку луч в этих моделях не разделяется призмой на линию, а вращается, можно достичь гораздо большего расстояния, в некоторых случаях даже более 700 футов, используя детектор. Эта причина, а также возможность наклона линии делают ее наиболее подходящей для работ на открытом воздухе. Некоторые модели поставляются с дополнительной подставкой, которая позволяет устройству работать, когда его кладут на бок, и проецировать вертикальную плоскость, предназначенную для снятия показаний уклона, а иногда и наклона плоскости балки.

Тенденции рынка

Исторически лазерные нивелиры производились с использованием красных лазерных диодов, поскольку эти диоды были очень распространены, хотя зеленые лазеры гораздо лучше видны человеческому глазу, чем красные лазеры. Это связано с тем, что человеческий глаз наиболее чувствителен в зеленой части спектра (длина волны 520–570 нм). Примерно 2 года назад цены на зеленые лазерные диоды начали снижаться, и сегодня они стоят менее чем на 30 процентов дороже, чем красные лазерные диоды. Это побудило многих производителей лазерных уровней начать производство зеленых лазерных уровней, и сегодня все ведущие бренды на рынке уже имеют модели зеленых лазеров. Видимость зеленого лазера может увеличить дальность действия уровня до 50 процентов, но это происходит за счет более короткого срока службы батареи из-за более высокого энергопотребления. При использовании зеленого лазерного уровня необходимо также использовать зеленый лазерный детектор.

Несколько лет назад технология 360-градусных линз была представлена ​​на рынке и стала очень популярной. Преимущество этой технологии в том, что вы можете получить три непрерывных линии на 360 градусов. Однако эта технология также имеет два небольших недостатка. Во-первых, точка отвеса, которая на самом деле представляет собой крест, не находится по центру под уровнем, поэтому при вращении уровня она перемещается по эксцентрическому шаблону, из-за чего вы теряете центр положения. Другим недостатком является то, что из-за своей конструкции эти устройства менее надежны, чем самонивелирующиеся лазерные нивелиры. Эти уровни также имеют тенденцию быть немного менее точными, чем уровни козырька в том же ценовом диапазоне.

Чтобы получить лучшее из обоих миров, в прошлом году на рынке появились самонивелирующиеся уровни, сочетающие козырек с конструкцией на 360 градусов. Как правило, горизонтальная линия будет составлять 360 градусов, а вертикальные линии будут основываться на козырьке.

Еще одной тенденцией на рынке являются самонивелирующиеся лазерные уровни с более высоким классом защиты от проникновения (IP), причем наивысший рейтинг IP равен 65. Хотя это может показаться пользователям важным улучшением, оно значительно увеличивает стоимость продукта, в то время как для большинства пользователей, которые используют эти устройства в помещении, эта функция практически не имеет смысла.

Помимо рассмотрения IP продукта, мы рекомендуем сосредоточиться на следующих характеристиках при выборе лазерного уровня:

1. Диапазон. Импульсный режим, если вы хотите расширить диапазон с помощью детектора.

2. Сколько линий/точек.
Точность
3. — для точности мы рекомендуем не ниже + 0,0003″/1″, предпочтительно + 0,0002″/1″.
4. Видимость — чем ярче окружающая среда, тем важнее этот аспект.
5. Монтажная резьба – стандарт на рынке 1/4″ и 5/8″. Некоторые уровни оснащены обоими.

Лазер Падение? Вот как вы проверяете:

1. Установите лазер на штатив или на твердую поверхность на расстоянии примерно 5 футов от стены длиной около 16,5 футов.

2. Разблокируйте маятник и нажмите кнопку, чтобы спроецировать горизонтальные и вертикальные поперечные балки на стену.
3. Отметьте на стене точку a1 посередине горизонтальной линии на левом краю горизонтальной балки.
4. Поворачивайте лазерный уровень против часовой стрелки до тех пор, пока правый край горизонтального луча не достигнет точки a1, отметьте точку a2 на стене посередине горизонтального луча.
5. Расстояние между a1 и a2 не должно превышать 0,05 дюйма.

Принадлежности

Принадлежности для лазера предназначены для повышения универсальности и функциональности лазерного уровня. Основными категориями являются монтажные аксессуары, к которым относятся легкие штативы и кронштейны. Другие категории включают в себя штативы и вехи от полупрофессиональных до сверхмощных. В то время как штативы считаются более устойчивыми и универсальными для любого ландшафта, шесты используются в помещении. Палки имеют возможность позволять пользователю перемещать уровень между различными высотами намного быстрее и проще. Некоторые столбы стабилизированы основанием штатива, в то время как другие прижаты к потолку для устойчивости. Кронштейны также используются, когда требуется более локальная установка лазерного уровня.



Цифровые приемники предназначены для точного определения положения ротационных лазеров с красными лазерными диодами, которые можно обнаружить на больших расстояниях. Это высокотехнологичное оборудование можно прикрепить к металлическому стержню, чтобы упростить и сделать процесс измерения более эффективным. Приемники также можно использовать в качестве портативных устройств, что обеспечивает мобильность и удобство работы на рабочей площадке, поскольку каждый портативный компьютер обеспечивает не менее 50 часов автономной работы без подзарядки.

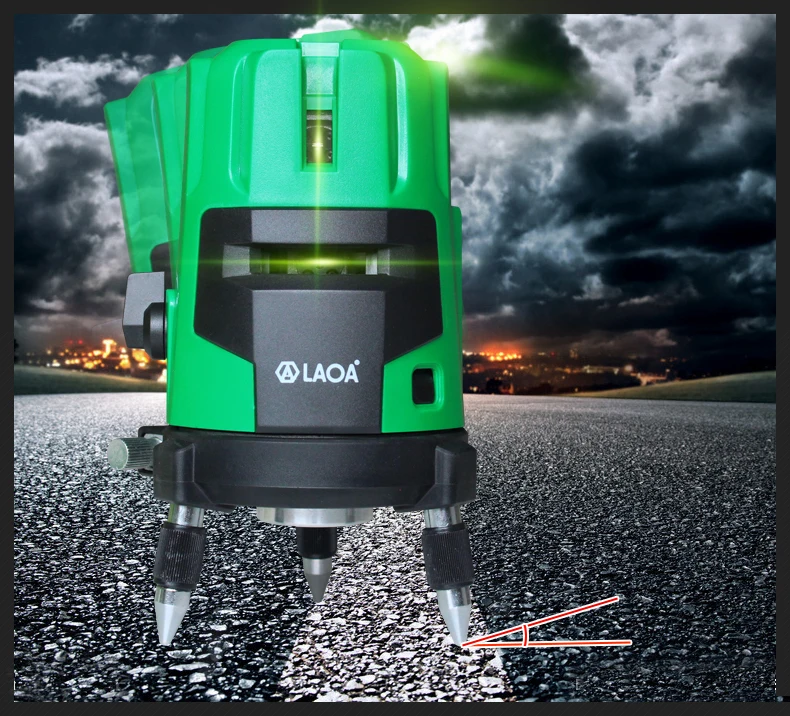

Одной из концепций, которая недавно была представлена ​​на рынке, является самонивелирующийся лазер, который имеет свои ножки. Это позволяет пользователю использовать продукт без штатива, а когда ножки складываются, они образуют раму, которая обеспечивает дополнительную защиту устройства.

Лучевые искатели и мишени — это пассивные аксессуары, улучшающие видимость лазерного луча. Лучевые искатели — это очки, которые помогают вам видеть луч. Для красных лазеров вам нужно использовать искатель с красным лучом. Для зеленых лазеров пользователю нужен искатель зеленого луча. Мишени увеличивают видимость, отражая луч. Их можно ставить на поверхность или подвешивать с помощью встроенного магнита. С мишенями каждый лазер имеет свой цвет мишени.

Как упоминалось ранее, для увеличения расстояния луча лазерного уровня необходимо использовать детектор. Чтобы иметь возможность использовать детектор, уровень должен иметь импульсный режим. Этот режим модулирует луч на определенной частоте, которая может быть обнаружена детектором. Для каждого цвета лазера необходимо использовать детектор того же цвета.

Поскольку технологии продолжают развиваться, лидеры отрасли предсказывают, что в течение следующих нескольких лет лазерные уровни станут инструментом, используемым большинством профессионалов в этой области для выполнения большинства задач, для которых сегодня используются пузырьковые уровни.

Лазерные нивелиры | Лазерные уровни | Как пользоваться линейными лазерными уровнями

На сегодняшний день наиболее распространены три типа лазерных уровней: ротационные лазерные уровни, лазерные линейные уровни ( или линейные генераторы ) и точечные лазерные уровни (или Многоточечные лазеры ). Эта статья посвящена техническим характеристикам линейных лазерных нивелиров.

Линейные лазерные нивелиры проецируют луч света, как правило, на 180 градусов как по горизонтали, так и по вертикали, что позволяет пользователю установить горизонтальную или вертикальную плоскость. Некоторые уровни Laser Line также могут проецировать луч света на 360 градусов. На самом деле, этот луч света представляет собой одну точку света, которая при проецировании через призму, рассеивающую луч, проецирует меловую линию на 180 или 360 градусов. При работе в помещении линейный лазерный уровень полезен для всего, что требует горизонтального выравнивания вокруг комнаты или вертикального выравнивания от пола до потолка.

Луч света создается так называемым диодом, который в данном случае представляет собой просто полупроводник, излучающий свет при прохождении через него тока. Мы каждый день видим диоды на наших проигрывателях компакт-дисков, компьютерах и телевизионных пультах дистанционного управления.

Цвет — Длина волны лазерного уровня

Цвет технически определяется длиной волны лазера (лазерного диода), которая измеряется в нанометрах (нм), одной миллиардной части метра. Из-за очень небольшой длины спектр цветов, видимых человеческому глазу, находится между 380 нм (фиолетовый) и 750 нм (красный). Как правило, цвет лазера красный (635 нм) или зеленый (532 нм), который находится ближе к центру спектра, что делает его наиболее заметным для человеческого глаза. Лазерная система с зеленым лучом Johnson Level называется GreenBrite Technology. Он как минимум на 400 % ярче и лучше заметен, чем красный лазер. Независимо от цвета, вы не сможете увидеть свет от линейного лазерного уровня снаружи, вам всегда нужен лазерный детектор при дневном свете.

Интенсивность — классификация лазерного уровня

Интенсивность лазера определяется уровнем мощности лазерного излучения, который измеряется в милливаттах (мВт), 0,001 или одной тысячной ватта Лазеры класса I и II малой мощности снизу от 0,4 мВт до 1 мВт. Как правило, лазерные уровни относятся к классу IIIA, что составляет от 1 мВт до 5 мВт. Хотя вы не должны смотреть на него, лазер безопасен, если он попадется вам на глаза. Чем ближе ваш лазер к 5 мВт (чем ярче), тем он дороже. Поскольку лазеры класса IIIB мощностью от 5 мВт до 500 мВт требуют управления, а лазеры класса IV представляют собой лазеры высокой мощности свыше 500 мВт, просмотр которых опасен при любых условиях, их обычно не используют для нивелирных инструментов.

Точность лазерного уровня

Точность линейного лазерного уровня находится в диапазоне от +/- ½ дюйма до +/- 1/8 дюйма 50 футов. Хотя эта точность выше, чем у спиртового уровня ( или пузырькового уровня ), спиртовой уровень не может дать вам расстояние, которое может дать лазерный уровень.

Рабочий диапазон лазерных уровней

То, как далеко проходит линейный лазер, обычно указывается в футах в диаметре. Поскольку линейный лазерный уровень находится в центре диапазона, расстояние в любом направлении равно радиусу или половине указанного диаметра. Диапазон может быть до 300 футов в диаметре с детектором (, скорее всего, использовался снаружи из-за расстояния и невозможности увидеть лазер снаружи ).

Линейные уровни — доступная альтернатива лазерным линейным уровням

В то время как самонивелирующиеся линейные лазерные нивелиры являются наиболее точным и быстрым способом определения уровня на больших расстояниях, спиртовой линейный уровень может быть привлекательным вариантом для экономных покупатели. Линейные уровни можно размещать на туго натянутой веревке, привязанной на большем расстоянии, чем обычные спиртовые уровни, и при правильной настройке уровень можно находить так же хорошо, как лазерные линейные уровни на разумных длинах.

Как пользоваться линейным лазерным уровнем

1. Установите линейный лазерный уровень на как можно более плоской поверхности. Лошадь-пила или даже ведро — это хорошо. Обычно лучше всего использовать любой штатив.
2. Убедитесь, что уровень ровный.
3. Ручное выравнивание: оператор устанавливает лазерный уровень, регулируя лазер по пузырьковым пузырькам, встроенным в лазер. Точность будет зависеть от качества пузырька уровня и глаз оператора. Хотя точность может составлять 1/2 дюйма на 20 футов, а установка занимает больше времени из-за ручного выравнивания, это самый дешевый из доступных лазеров.0006
4. Самонивелирующийся: Лазер самонивелируется с помощью маятника и магнитов. Точность обычно составляет 1/8 дюйма на 50 футов, что лучше, чем вручную.
5. Начать измерения и разметку.
6. Если у вас есть линия уровня, используйте ее для справки.
7. Сделайте отметки на лазерной линии и затем измерьте ее вниз или вверх.
