14 этапов установки трубы в баню [+6 ФОТО]

При установке печки в такой важной загородной постройке, как баня, необходимо предварительно подумать о создании качественного дымохода. Как правило, вопрос, как правильно установить трубу в баню встаёт практически пред каждым владельцем частной собственности, желающим провести все работы самостоятельно.

Стоит отметить, что монтаж конструкции вытяжной трубы в бане не создаёт особых сложностей и по сути является достаточно простым даже для самого неопытного строителя. Главное в процессе работы быть достаточно внимательным, запастись терпением и следовать советам профессионалов, соблюдая все нюансы.

Установленная дымоходная труба

Мы постараемся максимально профессионально объяснить процесс установки трубы в бане и подробней рассмотреть его в видео в этой статье.

Устройство трубы в бане

Перед началом монтажных работ, следует заранее ознакомиться с таким важными вопросами, как разновидности дымоходных труб, рассмотреть их конструкцию и размеры, а также разобраться в особенностях эксплуатации и монтажа.

Получив нужную информацию по данным вопросам, вы сможете гарантировать долгосрочную службу только что установленной своими руками дымоходной трубы.

Виды дымоходов в бане

Выделяют две основные классификации дымоходных конструкций труб для банной печи:

по материалу;
по типу установки.

В зависимости от материала различают кирпичные и металлические дымоходы.

Кирпичный тип считается традиционным вариантом конструкции дымохода для банной печки. Несмотря на трудоемкий процесс установки такого дымохода, его конструкция обладает высокой прочностью сооружения, отличными теплоизоляционными свойствами, а также отличается достаточной долговечностью.

Банное помещение с кирпичным вариантом вытяжной трубы в наибольшей степени защищено от возникновения пожаров. Недостатком кирпичного дымохода является тот факт, что из-за шероховатой поверхности внутренних стенок, сажа замедляет тягу, оседая на стенках, и дымоход приходится чистить довольно часто.

Металлический дымоход довольно прост в установке, к тому же цена на материал и монтаж данного варианта более низкая, чем в других случаях. К минусам металлической дымоходной конструкции относят образование конденсата на внутренних стенках трубы и необходимость создания теплоизоляции дымохода.

Согласно своему расположению дымоход можно разделить на:

внешний,
внутренний.

Внутренний тип — это классический вариант, преимуществами которого является обогрев банного помещения вдобавок к своей основной функции, таким образом, значительно сокращается время на прогрев бани и снижаются затраты на топливо. Тем не менее, внутренний дымоход достаточно сложный в уходе и трудоемкий в установке.

Так как для монтажа данного типа существует необходимость в демонтаже потолка с крышей и осуществлении герметизацию трубы. К минусам можно причислить опасность возникновения пожара и вероятность задымления банного помещения при возникновении трещины в дымоходе.

Идея внешнего варианта дымохода пришла из Америки и уже завоевала популярность при установке дымоходной трубы для печи бани. При таком типе дымоотвода для бани сооружение выводится наружу, благодаря чему значительно снижается опасность возникновения пожара, а также упрощается процесс ухода.

На фото показан внешний вариант расположения

К недостаткам внешнего расположения относится необходимость качественного утепления, так как газ не будет успевать уходить в атмосферу и тем самым, будет способствовать частой чистке; к тому парилка не будет отапливаться дополнительно, что увеличит расход топлива.

Конструкция трубы

Конструктивные особенности и количество элементов трубы для печи зависят от материала и типа расположения. Например, вытяжная труба кирпичной печки может быть из металла, керамики или же полностью состоять из кирпича. Для печи, изготовленной из металла, используются лишь сборные конструкции трубы из металлического или керамического материала.

На сегодняшний день самым распространённым и оптимальным вариантом является сборная печь для бани, которая и проще в обслуживании, и не требует особых знаний и навыков в процессе установки. Печь с дымоходом из кирпича не так актуальна по причине значительной сложности в уходе и монтаже.

Сборные конструкции обычно состоят из 2-3 труб, 2 колен, защиты против ливней, шибера, тройника, дефлектора и переходников. Для крепления, как правило, используют опорные кронштейны и хомуты.

Изоляция дымоходного цилиндра в бане состоит из специального переходника и сэндвич трубы, которая больше основного дымохода. Переходник, как и свободное пространство между сэндвич- трубой и дымоходом наполняется теплоизоляционными слоями, например, базальтовой ватой или керамзитом.

Особенности конструкции трубы в бане

Итак, установка трубы в бане обусловлена соблюдением некоторых особенностей в конструкции дымохода.

В связи с высокими температурами и древесным материалом, из которого выполнена банная постройка, а также согласно экологическим и санитарным нормам все монтажные работы необходимо проводить, соблюдая следующие правила:

Трубы, изготовленные из алюминия и асбестоцемента нельзя использовать в качестве дымоходной трубы, для неё подходят такие материалы, как черный металл, оцинкованный металл, керамика, кирпич;
При выборе теплоизоляционного материала, надо руководствоваться такими важными параметрами, как негорючесть и экологичность изделия.
Среди прочих наиболее подходящими являются базальтовая вата и керамзит, а также фольгированные материалы для отражающих поверхностей;
Важно убедиться, что компоненты дымоходного сооружения не прилегают слишком близко к деревянным компонентам стен и крыши. В целях безопасности лучше всего предварительно обшить все поверхности вокруг конструкции, самой печки и котла металлом. В перекрытиях устанавливается специальный короб для трубы из металла, который заполняется керамзитом;

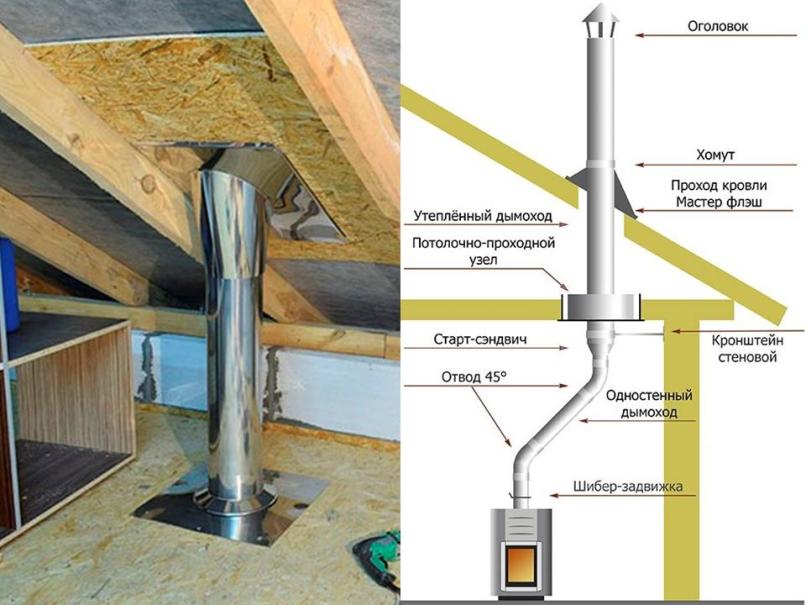

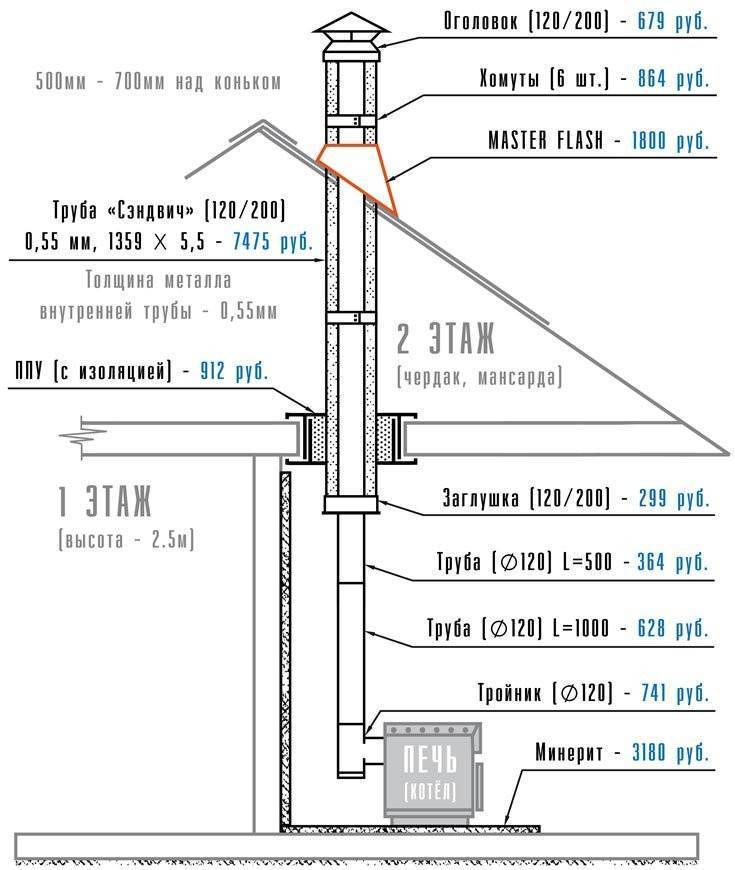

Схема устройства дымохода

Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.

Размеры и формы дымохода в бане

При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр.

Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.

Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.

Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.

Обратите внимание!
Общая площадь трубы должна быть 8 кв. см на 1 кВт мощности., то есть, для печи в 20 кВт площадь дымохода составляет 160 см2, в диаметре 140 мм.

Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.

Внешняя часть дымохода

При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.

Совет!
Рекомендуется зафиксировать трубу, в случае, если труба на полтора метра выше линии крыши.

Процесс установки трубы

Монтаж дымоходной конструкции в бане обусловлен определёнными последовательными действиями, которые подробно описывает данная пошаговая инструкция по установке дымохода:

В кровле и потолке бани выпиливают отверстия 45×45 см;
Из металла вырезают две 50 см квадратные пластины, с помощью которых будет крепиться дымоход;
Необходимо в углах заготовленных пластин проделать крепёжные отверстия;
В середине одной из заготовок делают круглое отверстие;

Круглое отверстие под дымоход

Вторая пластина будет крепиться к скату кровли, для этого нужно проделать в ней овальное отверстие;
На внутренние и предварительно утеплённые трубы надевают оцинкованный кожух;
Торцы глушат кольцами и подгибают края трубки снаружи;
В круглое отверстие одной из металлических пластин вставляют утеплённый конец нижней дымохода, а не утепленный конец при этом насаживают на патрубок;
Металлический лист прикручивают к перекрытию, при этом в обязательном порядке следует убедиться в одинаковом положении всех зазоров;
При помощи предварительно приваренного патрубка на нижнюю трубу насаживают верхнюю, соединяя их хомутом;
К внутренней поверхности крыши прикручивают вторую металлическую пластину;
Глиной либо керамзитом заполняют пространство между трубой и деревянным компонентами;

Место прохождения трубы, заполненное керамзитом

В месте прохождения трубы сквозь кровлю стелют слой гидроизоляции и устанавливают уплотнитель;
Затем на неё насаживают специальный защитный колпак от осадков.

Как прочистить трубу

Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

В заключении

Процесс создания дымоходной трубы для банной постройки требует особого внимания к мелочам. Недочёты и погрешности в монтажных работах чреваты попаданием дыма в баню и другими последствиями. Поэтому соблюдение всех рекомендаций специалистов играет такую важную роль.

Если вы планируете смастерить дымоходную конструкцию для бани собственными силами, предварительно проконсультируйтесь у профессионалов, как установить трубу в бане. Вооружившись полученными знаниями, можно смело приступать к работе.

как сделать проход дымохода через потолок, как вывести через крышу правильно, установка, разделка потолка, фото и видео

Содержание:

Конструкция дымохода бани
Разновидности дымоходов
Что представляет собой труба
Строение трубы и ее особенности
Форма дымохода и его размеры
Работы по установке трубы в бане
Методы прочистки трубы

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

по материалу изготовления;
по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

внутренними;
внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: «Преимущества сэндвич трубы для бани при строительстве дымохода»). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

Следует соблюсти такие правила:

Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт — 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

Стоит отметить, что площадь трубы должна равняться 8 см² на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см², или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

Пошаговая инструкция будет таковой:

В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
В заготовленных пластинах по углам просверливаются отверстия для крепежа.
В центре одной из пластин проделывается круглое отверстие.
Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
К внутренней части крыши крепят вторую стальную пластину.
Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Нужно знать, как прочистить трубу в бане правильно. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

рассмотрим варианты установки через стену и через потолок

Содержание:

Установка и монтаж
Вывод через потолок
Как произвести монтаж через стену
Установка дымоотвода
Подготовка ППУ (потолочно — проходного узла)
Проход дымоотвода сквозь крышу
Нужно ли утепление и как это сделать своими руками
Как сделать колпак на своими руками
Последовательность при работе
Финальные действия

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

труба, оснащенная ревизией;
хомуты для обжима;
кронштейны и остальные детали:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри сэндвич трубы хорошо переносит нагрев до большой температуры и влияние конденсата.
Утепляющий материал при монтаже создает надежную защиту контуру снаружи от перегрева.
Конструкционные особенности создают препятствия для проникновения воды на утеплитель.
Создается нужный предел тяги, и и происходит разряжение газов.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

Кронштейны на стенку для удержания постройки.
Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
Комплект переходников.
Тройники.
Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
Хомуты для скрепления раздельных деталей.
Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Установка дымоходов через готовую кровлю // FORUMHOUSE

Смотрите это видео на YouTube

Самая подходящая протяженность от печи до грибка на кровле — 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку — искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Смотрите это видео на YouTube

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

базальтовую вату;
песок;
керамзит.

Трубопрокатный сортамент большого объема для изоляции сэндвич дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Смотрите это видео на YouTube

Горючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Монтаж дымохода сэндвич своими руками: нюансы, советы

Смотрите это видео на YouTube

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

Подготовка ППУ (потолочно — проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно — проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич — конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
Краевые места короба саморезами крепят к потолку.
Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

дымоход из сэндвич труб в бане

Смотрите это видео на YouTube

Нужно ли утепление и как это сделать своими руками

Видео

Утепление дымохода часть 3 (заключительная)

Смотрите это видео на YouTube

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Смотрите это видео на YouTube

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

Инструменты для работы.
Перчатки.
Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

Колпак на трубу-своими руками

Смотрите это видео на YouTube

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Смотрите это видео на YouTube

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич — устройством, а значит и Вашим хорошим здоровьем.

Как установить сливную трубу для ванны

Опубликовано 19 августа 2020 г. автором hls_admin

Сливная труба для ванны – незаменимый элемент сантехники. Неважно, устанавливаете ли вы новую ванну или заменяете старую, вам нужно, чтобы слив функционировал должным образом. Это делается для того, чтобы вода оставалась в ванне, когда кто-то хочет принять ванну, а также стекала при принятии душа.

Слив предназначен для обеспечения стока воды из ванны, а также через трубы и водопровод дома. Сливы для ванны бывают разных видов, наиболее популярными из которых являются сливы с откидным рычагом, которые являются наиболее универсальным сливом для любой водопроводной системы. Плунжерные и выдвижные сливы относятся к категории сливов с откидным рычагом.

Все, что сказано выше, лучшее, что вы можете сделать, это установить слив для ванны, который может вместить различные виды оборудования для ванны. Но утечки также являются проблемой, которую следует ожидать со временем. И это проблема, которую вы должны решить как можно быстрее, потому что она может привести к серьезному ущербу от воды, если ее не устранить.

Таким образом, независимо от того, хвастаетесь ли вы своей собственностью или выставляете ее на продажу, убедитесь, что дренаж вашей ванны работает должным образом, это очень помогает. В конце концов, никто не хочет покупать дом с ванной, которая ломается после переезда. Кроме того, это также показывает ответственность с вашей стороны как домовладельца, что вы действительно заботились о своем доме, поддерживая его и устраняя проблемы.

Проблемные сливные трубы для ванны

Но даже если вы не продаете свой дом, все равно очень важно обратить внимание на сливные трубы вашей ванны. Последнее, что вам нужно как домовладелец, — это утечки, которые со временем могут ухудшиться. Чтобы избежать таких проблем, следует регулярно проводить техническое обслуживание и правильно использовать ванну. Например, вы можете установить правила того, что следует делать сразу после того, как кто-то воспользуется ванной. Это может быть так же просто, как подобрать видимые волосы и выбросить их, а не позволить им упасть в канализацию.

Части сливной трубы ванны

Сливные трубы ванны состоят из следующего:

Тройник
Сточные трубы, ведущие к основному водостоку

Тем не менее, фактический слив из трубы ванны и переливной трубы также считается частью дренажной системы. Тип установленной дренажной трубы имеет значение при замене существующих труб и используемых инструментов.

Установка сливной трубы для ванны

Сантехнические работы в ванной могут показаться пугающими, но некоторые связанные с этим задачи, такие как установка слива в ванне, не так уж сложны. На самом деле, это проект, который вы можете сделать сами — да, это простой и легкий проект по благоустройству ванны.

Слив для ванны сконструирован таким образом, что вода стекает в самую нижнюю точку трубы, называемую сифоном. В этот момент тяжелые отложения осядут, а остальная вода пойдет дальше по трубе. На какое-то время это поможет вашему сливу не засориться. Однако есть вероятность того, что нижняя точка подвергнется коррозии или образует отложения, которые трудно удалить. В этом случае необходимо заменить слив в ванне.

Теперь, когда вы все это знаете, вот как установить сливную трубу для ванны:

Снимите трубы, соединяющие перелив с корзиной слива бака. Вы снимаете крышку перелива, выворачивая крепежные винты, расположенные на крышке. Чтобы снять сливную корзину, вставьте по одной отвертке с каждой стороны корзины, а затем поверните их против часовой стрелки.
Снимите тройник, расположенный за баком. Если он сделан из пластика, используйте пассатижи, чтобы можно было ослабить соединительные гайки.

Используйте два трубных ключа, если он сделан из металла. Прикрепите один ключ к трубе, которую вы не хотите поворачивать, а другой будет присоединен к трубе, которую нужно снять. Поверните гаечный ключ на трубе, которую нужно снять, удерживая при этом другой гаечный ключ. Если они не отвинчиваются, смажьте резьбу проникающей смазкой.

1. Подсоедините дренажный комплект из ПВХ к ванне. Переливная пластина верхней крышки и дренажный узел модернизируются по сравнению с оригиналом. Нанесите силикон на прокладку, затем с помощью отвертки затяните пластину. Используйте пару отверток, чтобы привинтить сливную корзину бака. Нанесите силикон на прокладку в том месте, где труба соединяется с корзиной, и с помощью плоскогубцев затяните фитинг. Затем тройник будет соединен с переливной трубой и сливной трубой корзины для ванны. Используйте плоскогубцы, чтобы затянуть соединительные гайки.

2. Если исходная труба в хорошем состоянии и не протекает, можно подсоединить тройник дренажной трубы. Если это фитинг из ПВХ, то имеется навинчивающаяся соединительная гайка или фитинг приклеивается с помощью ПВХ-клея. Если трубы, ведущие к основному водостоку, неисправны, переходите к следующему шагу.

3. Снимите сливную трубу, которая ведет от бака к основному сливу. Если он сделан из металла, открутите его с помощью двух трубных ключей. Первый ключ будет надежно удерживать соединение в месте соединения трубы, а второй будет откручивать трубу. Если соединение выполнено из ПВХ, отрежьте ножовкой около дюйма от трубы, которая находится вдали от слива.

4. Используйте ПВХ и подходящие соединители для замены старой трубы. Все эти материалы можно найти в местном хозяйственном магазине. Кроме того, вы можете приобрести трубу из ПВХ с необходимой резьбой для ввинчивания в металлическую трубу. Не забудьте обернуть резьбу тефлоновой лентой или покрыть ее трубной смазкой, прежде чем затягивать трубку из ПВХ. В случае, если вы соединяете ПВХ с ПВХ, приклейте муфту к отрезанному куску толщиной в один дюйм, ведущему к основному водостоку. Затем используйте ПВХ, чтобы вырезать остальные части ПВХ, чтобы подогнать и склеить их вместе.

Как установить ванну самостоятельно: снятие и замена

Обучение установке ванны может произвести настоящий фурор в вашей ванной

Фото: Hero Images / Adobe Stock

Сложность

Вызов

Большой проект; большие награды.

Время выполнения

6 часов

Один полный рабочий день плюс дополнительные дни на ремонт стен.

500–1000 долларов

Вы потратите много денег на расходные материалы, но все равно сможете сэкономить деньги, делая вещи своими руками.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

Инструменты

Безопасные очки
Защита ушей
Рабочие перчатки
Измерительная кассетка
Pencil
Bubble Level
DRAIN0023 Овертчики
Hammer
Утилита нож
Caulk Gun
Странство с отверткой бит
Prybar (опционально)
Sladgehammer (опциональный)
Recepting Saw (опцион)
Ленточный гаечный ключ (дополнительно)

ПРИНАДЛЕЖНОСТИ

Герметик для ванной и плитки
Шурупы для наружных работ
Сантехнический герметик
Пиломатериалы размером два на четыре на пять
Картон
Новая ванна
Плоские шайбы для наружных работ (дополнительно)
Кровельные гвозди (дополнительно)
Раствор (дополнительно)
Прокладки (дополнительно)
4
4 Ваша ванна — это большой проект, который может украсить вашу ванную комнату и сделать время принятия ванны снова привлекательным. Вы можете использовать свои промежуточные навыки самостоятельной работы с терпением и помощником, чтобы выполнить работу за выходные. Если вы готовы принять вызов, демонтаж и замена ванны может сэкономить вам деньги по сравнению с полной реконструкцией ванной комнаты, и вы сэкономите большую сумму, выполняя работу самостоятельно.
Подготовка к замене ванны
Ключ к успеху при установке новой ванны заключается в том, чтобы убедиться, что новая идеально вписывается в пустоту, оставшуюся после удаления старой ванны. Большинство ванн в стиле альков имеют длину 5 футов и глубину от 28 до 34 дюймов. Сложно получить точные размеры существующей ванны, пока она еще на месте. К счастью, ванны выпускаются в стандартных размерах , так что ваше обоснованное предположение по рулетке будет правильным измерением.
Выберите новую ванну , у которой слив расположен с той же стороны, что и существующий слив. Прежде чем приступить к работе с ванной, снимите носик ванны, если он находится менее чем в нескольких дюймах от верха ванны. Используйте шестигранный ключ или ленточный ключ, чтобы снять его, в зависимости от типа носика.
1. Отключите воду
  Вам не придется работать непосредственно с линиями подачи воды, если только вы не планируете устанавливать новые приспособления для вашей ванны. Тем не менее, рекомендуется отключить подачу воды для этого проекта, чтобы избежать очистки большого количества воды после удара о ручку живой ванны.
  Найдите и снимите панель доступа с другой стороны стены на сантехническом конце ванны. Если панели доступа нет, проверьте потолок подвала на наличие доступа к сантехнике снизу.
  Если вариант с подвалом не работает, вы можете перекрыть водопроводный кран дома или вырезать небольшой участок гипсокартона там, где должна быть панель доступа. Сейчас самое время создать панель доступа, если ее еще нет.
  Когда вы получите доступ к водопроводу, перекройте вентили горячей и холодной воды. Однако, если регулирующих клапанов нет, перекройте главный водопроводный кран дома.
2. Отсоединение сливной трубы
  Первым шагом при демонтаже ванны является отсоединение ее трубы. Используйте инструмент для слива бака, чтобы повернуть слив против часовой стрелки и снять верхнюю часть. С помощью отвертки снимите лицевую панель сливного отверстия.
  С помощью пары регулируемых пассатижей отсоедините трубопровод ванны под тройником, где основной слив ванны встречается с переливным сливом. Удалите сантехнические секции. Если вы находитесь в старом доме и подозреваете наличие свинцовых дренажных труб, обратитесь в службу местный сантехник , чтобы справиться с ситуацией.
3. Доступ к фланцу ванны
  Ванна — это больше, чем кажется на ее поверхности. Под окантовкой ванны, плиткой или другой отделкой стен находится фланец, который действует как оклад, чтобы вода не попадала на стены. Вам нужно будет открыть фланец, чтобы снять ванну.
  Отметьте ровную линию разреза на несколько дюймов выше верха ванны. Линии затирки плитки являются отличным местом для резки. Удалите раствор и плитку ниже линии или отрежьте окантовку ванны или другой материал для отделки стен.
  Надрежьте и удалите цементную плиту, гипсокартон или штукатурку под отделкой стены ниже линии разреза и продолжайте удалять материал, пока не дойдете до стоек.
4. Снятие ванны
  Теперь начинается процесс снятия ванны. Положите перед ванной кусок картона или тонкой фанеры, чтобы защитить пол от повреждений. Используйте монтировку, отвертку или сверло и отвертку, чтобы удалить гвозди или винты, которыми фланец ванны крепится к стойкам стены. Сдвиньте ванну на несколько дюймов от стены на защиту пола.
  Надев защитные очки и рабочие перчатки, разрежьте ванну на несколько частей с помощью сабельной пилы и лезвия, подходящего для ванн из стекловолокна, композита или стали. Для чугунных ванн осторожно разбейте ванну на куски кувалдой. Соблюдайте осторожность, чтобы не повредить пол или стены, и работайте медленно. При необходимости удалите осколки ванны и вместе с помощником утилизируйте их должным образом.
  Если имеется стрингерная доска или опорная доска края ванны, снимите ее с помощью монтировки или биты отвертки на дрели. Удалите старый слой раствора, если он существует.
5. Установка опор
  Стрингер поддерживает длинный край ванны в месте примыкания к стене. Вставьте новую ванну на место с помощью помощника. Воспользуйтесь пузырьковым уровнем, чтобы убедиться, что ванна стоит горизонтально во всех направлениях. Если ванна стоит неровно, снимите ванну и выровняйте основание под ней выравнивающей смесью или другим способом.
  Отметьте верхнюю часть фланца на каждой стенной стойке по длинной стороне ванны. Снимите ванну с ее места и измерьте расстояние от верхней части фланца до нижней части выступа ванны. Перенесите измерения на метки на шпильках. Новые метки обозначают расположение верхнего края новой доски стрингера.
  Отрежьте доску размером два на четыре, чтобы она соответствовала длине ванны. Совместите верхний край 2 на 4 с нижними отметками на стойке и прикрепите его винтами для наружного применения к каждой стойке.
6. Установка частей слива
  Используйте инструмент для слива бака, разводной ключ и сантехнику, чтобы установить основные детали слива бака. С помощью отвертки установите лицевую панель перелива и трубу. Присоедините две дренажные трубы к дренажному тройнику, но пока не устанавливайте трубку-ловушку P — одну из многих полезные термины по сантехнике, чтобы знать , если вы еще не знаете.
7. Создание строительного раствора
  Многие современные модели ванн имеют на дне изолирующую опорную конструкцию. Если у вас есть собственная поддержка, вы можете пропустить этот шаг.
  Смешайте один или два пакета раствора с водой, пока он не станет консистенцией арахисового масла. Нанесите слой раствора толщиной 2 дюйма в том месте, где будет стоять ванна. Держитесь на расстоянии нескольких дюймов от основного места слива.
  Вместе с помощником установите ванну и осторожно войдите в нее. Используйте вес своего тела, чтобы установить ванну в раствор. Дважды проверьте, чтобы ванна стояла ровно.
8. Установка ванны
  Пришло время снова сделать ванную комнату похожей на ванную. Вам нужно будет прикрепить новую ванну к стене. Для этого шага используйте кровельные гвозди или винты для наружных работ и плоские шайбы. Убедитесь, что фланец ванны находится заподлицо с каждой стенной стойкой. Поместите прокладки за фланец ванны на любые шпильки, которые не находятся заподлицо.
  Установите винт с шайбой или кровельный гвоздь на каждую стойку. Поместите крепеж над фланцем так, чтобы шайба или шляпка гвоздя перекрывали край. Соблюдайте осторожность, чтобы не повредить и не погнуть фланец.
9. Подключить водопровод
  Наконец, пришло время снова подключить водопровод. Подсоедините сливной тройник ванны к ловушке P и к сливной трубе дома. Затяните каждый фитинг на четверть оборота с помощью разводных плоскогубцев и установите на место носик ванны .
10. Завершение установки
  После, во время или до этого последнего шага снова включите воду, когда это необходимо. Зачеканите передние края ванны и отремонтируйте или отполируйте стену ванной комнаты. Дайте герметику и новой отделке высохнуть в течение дня, прежде чем использовать новую ванну.
Установка ванны своими руками по сравнению с наймом профессионала
Демонтаж и замена ванны является промежуточной и сложной задачей, которая может сэкономить вам в среднем 2000 долларов на трудозатратах из общей стоимости замены ванны . Однако для успеха необходимы точные методы установки. К сожалению, несовершенная установка может привести к дорогостоящему ущербу от воды.
Если установка ванны своими руками не кажется вам любимым способом провести выходные, ближайший установщик ванн может выполнить работу по цене от от 1390 до 6980 долларов США.
Часто задаваемые вопросы
Вы можете обновить поверхность или покрыть глазурью свою ванну , и это быстрее и дешевле, чем замена ванны. Кроме того, замена ванны — это обширный и трудоемкий процесс, требующий ремонта стен. Полировка – отличный вариант, если старый находится в хорошем рабочем состоянии.
Можно также установить вкладыш для ванны поверх существующей ванны. Однако, если вы ищете новую ванну с новыми функциями, вы, вероятно, захотите заменить свою ванну.
Под ванну можно поставить опору. Многие современные ванны поставляются со встроенной опорной конструкцией внизу. Почти любой тип раствора или смеси для выравнивания пола приемлем для новых ванн, которые не имеют опорной конструкции.
Вы также можете установить пенопласт под существующей ванной, чтобы устранить или уменьшить скрип или провисание. Однако напыляемая пена недостаточно жесткая для основной поддержки ванны.
Нет смысла укладывать пол под ванну. Ванна при правильной установке предотвратит попадание воды на незащищенный черный пол под ней. Кроме того, небольшую утечку из слива ванны может быть труднее заметить, если отделанный пол препятствует стеканию воды.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
- Сколько стоит провести линию природного газа к барбекю на расстоянии около 10 футов
  18 ноября 2020 г.
- Сколько стоит ремонт потолка?
  Автор: Джинни Бартолоне • 11 января 2022 г.
- Как обслуживать дренажный насос, чтобы он прослужил дольше
  По
  Аарон Стикли
  Аарон Стикли
  Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
  Узнайте больше о The Spruce’s Редакционный процесс
  Обновлено 17.11.21
  Рассмотрено
  Ричард Эпштейн
  Рассмотрено Ричард Эпштейн
  Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных компаний Нью-Йорка, занимающихся строительством сантехнических систем.
  Узнайте больше о The Spruce’s Наблюдательный совет
  Факт проверен
  Джессика Врубель
  Факт проверен Джессика Врубель
  Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
  Узнайте больше о The Spruce’s Редакционный процесс
  Дугал Уотерс / Getty Images
  Сливно-переливная трубка — это фитинг на вашей ванне, который предотвращает переполнение ванны, улавливая воду, которая поднимается слишком высоко, и отводя ее в дренажную систему. Отверстие для трубки представляет собой круглое отверстие, закрытое металлической решеткой или крышкой, которое находится в нескольких дюймах от верхней части ванны, обычно рядом с носиком в передней части ванны. Всякий раз, когда вы устанавливаете или заменяете ванну, замена сливно-переливной трубы практически обязательна. А сливно-переливная трубка иногда может выйти из строя в существующей ванне, поэтому вам может понадобиться заменить ее на ванну, которая остается на месте.
  Иногда это простая работа, но в других случаях она может оказаться одной из самых сложных работ по ремонту сантехники, с которыми вы столкнетесь. В существующей ванне получить доступ к переливной трубке может быть непросто, а процесс замены трубки может сильно различаться в зависимости от того, какой тип дренажных труб у вас есть и как сделаны фитинги. Хромированные или пластиковые детали, изготовленные с помощью скользящих фитингов, можно относительно легко заменить, но если фитинги припаяны или приклеены растворителем, процесс может быть намного сложнее, чем вы ожидаете. Домашние мастера иногда оказываются над головой, пытаясь выполнить этот проект, поэтому тщательно оцените ситуацию, прежде чем браться за нее самостоятельно.
  Совет
  Это проект, который очень сложно, если вообще возможно, выполнить самостоятельно. Заручитесь помощью помощника, чтобы один человек мог удерживать детали сзади или снизу ванны, пока вы закрепляете их изнутри ванны.
  Конструкция узла слива и перелива ванны
  Сливно-переливной узел представляет собой L-образный узел, состоящий из сливного фитинга, который вставляется в отверстие на дне ванны и соединяется с короткой горизонтальной дренажной трубой, идущей к тройнику. Верхний выход на этом тройнике соединяется с вертикальной переливной трубой, которая заканчивается у переливного отверстия в ванне, а нижний выход на тройнике ведет к сифону ванны и ответвлению слива. Есть несколько соединений, которые вам нужно будет сделать при установке узла: сливное устройство ванны, крышка перелива и различные фитинги, соединяющие трубы.
  Проблемы с доступом
  Установка новой ванны с переливом может быть чем-то вроде проекта, так что будьте готовы. Если ваша ванная комната находится над открытым подвалом или подвалом, вы сможете получить доступ к сливу снизу, что проще. Если у вас плитный фундамент, может быть панель доступа, которая позволит вам работать из-за ванны. Если его еще нет, вам, возможно, придется врезать его, прежде чем вы сможете извлечь старый мусор и перелить и ввести новый. Независимо от того, какой тип доступа у вас есть, шаги примерно одинаковы.
  Инструменты и расходные материалы, которые вам понадобятся
  Материалы, необходимые для снятия и замены сливно-переливной трубы ванны, будут зависеть от того, какие типы труб и фитингов присутствуют. Вы можете купить отдельные детали для разных частей переливного узла, но обычно проще всего купить комплектный узел, включающий сливной фитинг для ванны, переливную трубку и накладку, тройник, а также вертикальную переливную трубку и горизонтальный сливной рукав. подключение к сливному штуцеру. Если вы устанавливаете новую ванну, производитель может поставить слив-перелив; если вы заменяете сборку на существующей ванне, ищите ту, которая очень похожа на старую. Узлы для слива и перелива выпускаются в нескольких формах, включая стили, включающие в себя встроенный стопорный узел и рычаг. Какой стиль вы выберете, зависит только от вас.
  Вам могут потребоваться некоторые или все из следующего:
  Ключ для слива ванны
  Отвертки
  Плоскогубцы
  Комплект для слива и перелива ванны
  Ножовка или труборез (при необходимости)
  Замазка сантехническая
  Инструкции
  Все следующие инструкции применимы, если вы заменяете переливную трубку в существующей ванне. Если вы впервые устанавливаете переливную трубку на новую ванну, пропустите шаги по снятию и начните с шагов по установке.
  Отсоедините сливной фитинг
  Сначала снимите сливной фитинг со дна ванны. В зависимости от типа сборки дренажа может потребоваться сначала отвинтить защитную решетку, чтобы получить доступ к корпусу дренажа. Затем с помощью сливного ключа захватите сливной фитинг и отвинтите его от сливного рукава, повернув против часовой стрелки.
  Отсоедините крышку перелива
  Отвинтите заглушку на переливном штуцере, расположенном на передней стенке ванны. Здесь может быть один или два винта, которые нужно открутить. Накладка должна просто сняться, но если есть резиновая шайба, она может затвердеть и потребуется некоторое усилие, чтобы снять накладку.
  Снимите узел перелива и отходов
  Сзади или под ванной отсоедините сливно-переливной узел от сливных труб. Иногда это так же просто, как ослабить накидные гайки на дренажных трубах и освободить сборку, но если трубы были приклеены растворителем или припаяны на месте, это может потребовать отрезания труб ножовкой или труборезом. Подумайте об этом, прежде чем делать какие-либо сокращения. Аккуратная обрезка облегчит установку новой сливно-переливной трубки.
  Примечание : Возможно, вы захотите заменить сифон под ванной. Поскольку доступ затруднен, проще всего заменить эту деталь во время работы с узлом перелива.
  Проверка установки нового узла слива и перелива
  Отсоедините компоненты сливно-переливного комплекта и проверьте их установку на ванне. Некоторая обрезка может быть необходима, если комплект не совсем соответствует размерам вашей ванны. Наличие кого-то внутри ванны, который поможет держать вещи, пока вы все расставляете, значительно упростит задачу.
  При необходимости нарежьте кусочки по размеру. После обрезки снова установите детали насухую, чтобы убедиться, что переливная трубка и сливной рукав правильно совмещены. Слив и перелив с использованием скользящих соединений легко выровнять, потому что вы можете оставить шайбы и гайки незакрепленными, устанавливая все на место. При необходимости на трубчатой трубе можно использовать удлинители, чтобы сделать переливную трубку длиннее.
  Прикрепите узел слива и перелива
  Установите сборку на место так, чтобы верхняя часть переливной трубки совпадала с переливным отверстием на ванне, а горизонтальный сливной рукав совпадал со сливным отверстием на дне ванны.
  В зависимости от типа комплекта, который вы используете, для соединения могут потребоваться простые скользящие фитинги, в которых шлицевые гайки затягиваются плоскогубцами; или может потребоваться использование растворяющего клея для постоянной сварки соединений ПВХ. Если вы выполняете соединения с помощью шлицевых соединений, в этом месте неплотно затяните шлицевые гайки.
  Подсоединение сливного фитинга
  Чтобы подсоединить сливной фитинг, начните с нанесения валика сантехнической замазки вокруг фланца сливного отверстия изнутри ванны. Из-под бака поместите резиновую шайбу вокруг сливного патрубка с резьбой, затем проденьте патрубок вверх через сливное отверстие.
  Вверните сливной фитинг в резьбовой наконечник сливного рукава, затем затяните его сливным ключом. Это работает лучше всего, если у вас есть помощник, который будет удерживать сливной рычаг снизу ванны, пока вы затягиваете сливной фитинг сверху. Водопроводная замазка должна слегка сочиться вокруг фланца сливного фитинга, когда вы его затягиваете.
  Прикрепите крышку перелива
  Расположите прокладку для переливной трубки на задней стороне ванны, между стенкой ванны и входом в переливную трубку. Если прокладка коническая, более толстая сторона прокладки должна быть направлена вниз. Изнутри бака поместите накладку на переливное отверстие и закрепите ее монтажными винтами, ввинченными в резьбовые отверстия на переливной трубке. Надежно затяните винты, чтобы прокладка слегка сжималась между горлышком переливной трубки и задней стороной бака.
  Проверка установки
  Удалите излишки замазки вокруг фланца сливного фитинга. Попросите помощника налить воду в слив ванны, пока вы следите за тем, чтобы под ванной не было утечек. Закройте пробку бака и наполните бак водой не менее чем на 3 или 4 дюйма, а затем дайте ему быстро стечь, чтобы проверить его объем.
