Монтаж откосов из сэндвич панелей

Процедура отделки откосов — довольно важный процесс от которого напрямую зависит качество функционирования окна. Довольно популярным материалом для проведения отделки откосов становятся сэндвич панели. Это объясняется, прежде всего, их легким весом, неприхотливостью ухода и устойчивостью перед бытовыми нагрузками. О том как самостоятельно установить откосы из сэндвич панелей рассмотрим далее.

Оглавление:

  1. Сэндвич панели характеристика и особенности материала
  2. Откосы из сэндвич панелей: преимущества и свойства
  3. Монтаж откосов из сэндвич панелей: особенности строения материала
  4. Установка откосов из сэндвич панелей: технология проведения

Сэндвич панели характеристика и особенности материала

Сэндвич панель является отделочным строительным материалом, который состоит из трех слоев. Верхний и нижний слой сэндвич панели имеют вид жесткого основания, такого как пластик, дерево, металл, а внутренний слой представляет собой утеплитель.

Для того, чтобы плотно склеить все составляющие сэндвич панелей используется два метода — холодное и горячее прессование. Существует два варианта сэндвич панелей: стенового и кровельного назначения.

Сфера использования сэндвич панелей чаще всего связана со строительством быстровозводимых зданий.

Сэндвич панели различаются между собой по основным составляющим и по типу утеплителя, который укладывается между листами.

Чаще всего в качестве утеплителя для изготовления сэндвич панелей применяют минеральную вату. Для ее изготовления применяются расплавленные базальтовые волокна и их комбинации. Такие панели отлично подходят для сооружения откосов, так как отличаются высокими показателями тепло- и звукоизоляции. Кроме того, они устойчивы перед плесенью, грибком, влагой, воздействием агрессивных веществ, колебаниями температуры и т.д.

Пенополиуретановые панели также довольно распространенный вариант, так как они имеют такие положительные характеристики:

  • устойчивость перед насекомыми, грибком и плесенью;
  • невозгораемость;
  • пожарная безопасность;
  • гидро-, тепло и звукоизоляция.

Пенополистирольные сэндвич панели практически не используются для сооружения откосов из-за более низких характеристик звуко- и теплоизоляции. Кроме того, данный материал менее устойчив перед влагой, чем предыдущие типы утеплителей.

Последний вариант — сэндвич панели из стекловолокна. Данный тип утеплителя имеет непревзойденные свойства звукопоглощения. Среди недостатков отметим неустойчивость перед высокими температурами и тяжесть веса общей конструкции.

В соотношении с типом материала, которых находится с наружной стороны сэндвич панели они бывают:

1. Из оцинкованной стали — материал отличается простотой эксплуатации и легкостью монтажа, не подходит для изготовления откосов.

2. Сэндвич панели из алюцинка также не рекомендуется устанавливать на окна, прежде всего из-за того, что откос потеряет презентабельность внешнего вида.

3. Использование гипсокартона для изготовления сэндвич панелей однозначно подходит для монтажа откосов. Данный материал прост в обращении и легок в отделке. Такие откосы будут смотреться очень гармонично.

4. Покрытие из пластизола также довольно прочное, так как в его составе присутствуют специальные добавки, улучшающие прочностные характеристики материала и его устойчивость перед воздействием неблагоприятных условий. Данный материал отличается высокой стойкостью перед механическими воздействиями, в то же время не имеет в составе вредных добавок, поэтому рекомендован к применению как внутри, так и снаружи помещения.

5. Пластиковые листы из поливинилхлорида или полипропилена рекомендованы к применению для обустройства откосов.

Существует большое разнообразие сэндвич панелей в соотношении с их текстурой и цветом.

Кроме того, данный материал имеет такие преимущества:

  • простота работы;
  • легкость веса;
  • высокий уровень звукопоглощения;
  • отличная теплоизоляция;
  • устойчивость перед влагой, а соответственно — грибком и плесенью;
  • отсутствие необходимости в проведении дополнительной отделки;
  • пожарная безопасность;
  • широкая сфера использования;
  • экологическая безопасность;
  • широкий выбор нужной модели, цвета, формы и конфигурации.

Но, в то же время сэндвич панели отличаются такими недостатками:

  • неустойчивость перед огромными нагрузками;
  • неустойчивость перед царапинами.

Откосы из сэндвич панелей: преимущества и свойства

Самым главным преимуществом сэндвич панелей, изготовленных из пластика является их стопроцентная устойчивость перед воздействием влаги, а соответственно образование плесени и грибка на их поверхности — недопустимо. Так как участок откоса характеризуется наличием нестабильной температуры, из-за холодного воздуха снаружи окна и теплого внутри помещения, то на откосах часто присутствует конденсат в виде влаги. Использование пластиковых сэндвич панелей позволяет откосу противостоять конденсату. Однако пластиковые сэндвич панели не имеют внутри утеплителя, так как они заполняются обыкновенным воздухом, поэтому их свойства тепло- и звукоизоляции значительно снижены.

Если сравнивать сэндвич панели из пластика с гипсокартоном, то последний вариант конечно проигрывает как во влагостойкости, так и в весе. Сэндвич панель гораздо легче установить в качестве откоса, нежели гипсокартон, кроме того, после установки сэндвич панели практически не остается мусора и грязи.

Использование сэндвич панелей белого цвета делает окно визуально больше и привлекательнее, а простота ухода за данным материалом позволяет с легкостью протирать откосы слегка влажной тряпкой.

Кроме того, чтобы работать с сэндвич панелями не требуется наличие специального инструмента. Все работы проводятся быстро и легко. Для удаления бытовых загрязнений достаточно помыть откос с помощью мыльной воды или любых моющих средств.

Цена на сэндвич панели для откосов довольно приемлемая, учитывая все его положительные характеристики.

Если сравнивать классические пластиковые откосы с сэндвич панелями, то первый вариант отличается более высокой устойчивостью перед влагой, а второй — лучшими теплоизоляционными характеристиками. Теплоизоляцию обеспечивает экструдированный полистирол, который наполняет пространство между панелями из пластика.

Использование сэндвич панели для обустройства откосов металопластикового окна значительно повышает его эксплуатационные характеристики и положительно сказывается на длительности использования окна.

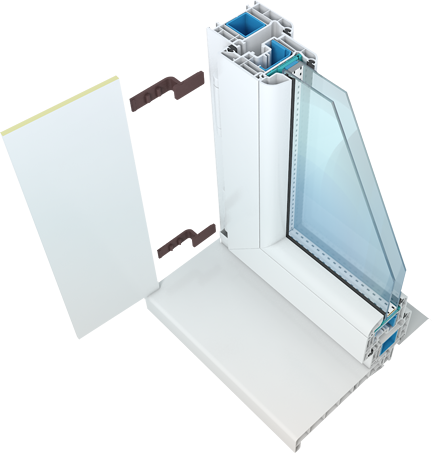

Строение панели подразумевает наличие:

  • J и С-образных профилей;
  • направляющих деревянных реек;
  • полистирола в виде утеплителя;
  • верхних декоративных панелей.

Основной функцией С-образного профиля является закрепление панели на внутренней части откоса. Таким образом, угол в комнате не нуждается в дополнительном ремонте или отделке после проведения монтажа сэндвич панели.

Рейка соединяется с другим профилем, на котором располагается панель, выполненная из пластика. Главной функцией утеплителя является заполнение пустот в полости между основной частью откоса и пластиковой панелью. Таким образом, поток холодного воздуха попадая в утеплитель, наталкивается на преграду и не проникает в помещение.

Для мытья панелей подходят любые средства, в которых отсутствуют абразивные вещества. Кроме того, сэндвич панели для откосов устойчивы перед воздействием ультрафиолетового излучения, в процессе эксплуатации не меняют цвет и не способны выделять вредных веществ в процессе нагревания.

Монтаж откосов из сэндвич панелей: особенности строения материала

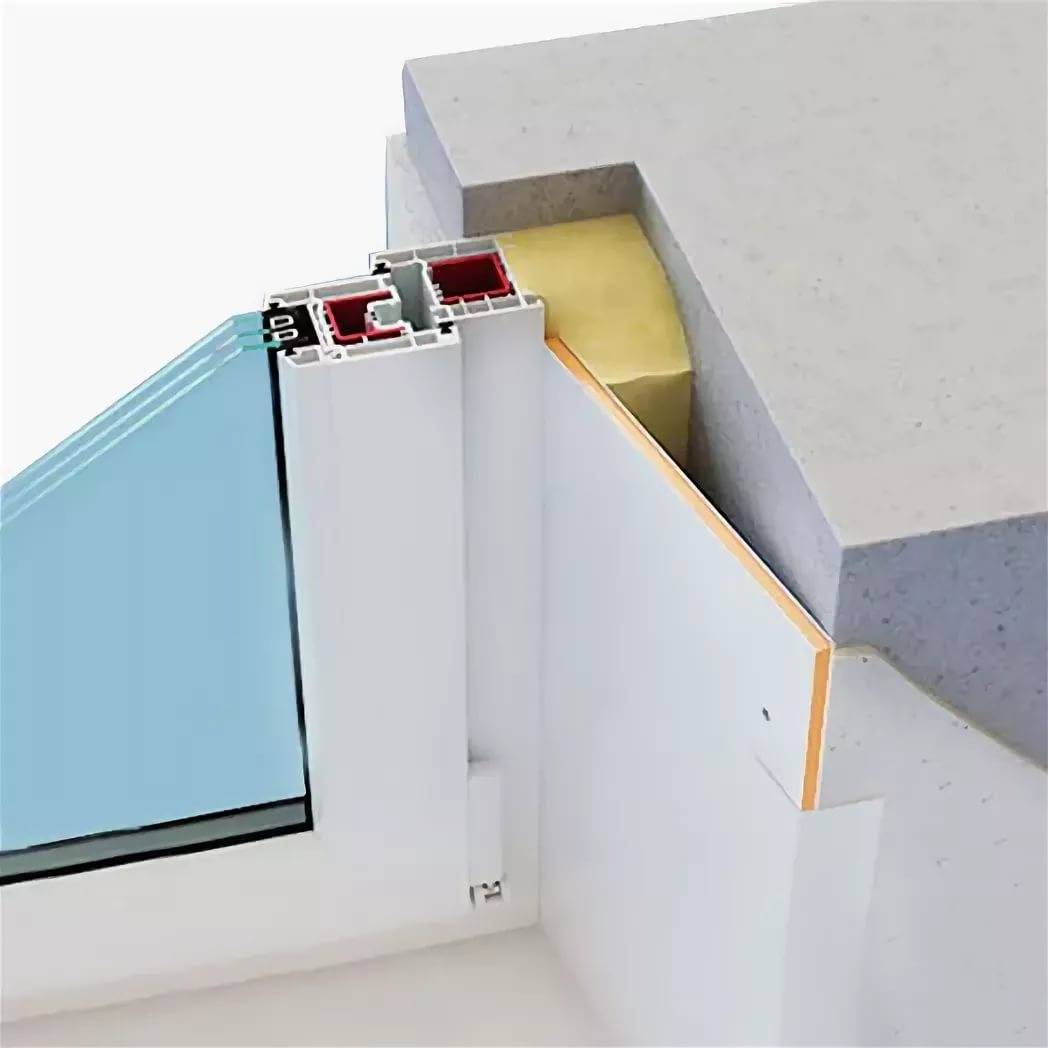

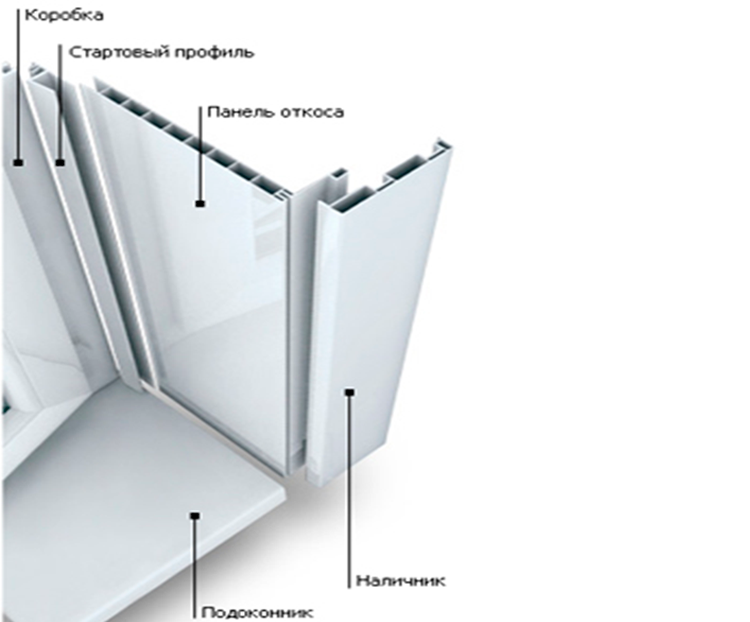

Если рассматривать конструктивные особенности откоса из сэндвич панели, то они имеют много общего с пластиковыми откосами. Главными составляющими тех и других откосов являются такие компоненты:

1. Профиль в форме П — называемый стартовым, все работы по установке откосов начинаются именно с этого типа профиля. Он монтируется по горизонтали и вертикали окна и соединяет откос и другими его участками.

2. Непосредственно сама панель — является композитным материалом, внутри которого находится утеплитель в виде полистирола или полиуретана, а снаружи, он покрыт двумя пластиковыми панелями. Стандартная толщина панели, чаще всего используемой для обустройства откосов составляет 2,4 см. Хотя ее размер зависит от таких факторов как размер окна, материал, из которого выполнены стены, нагрузка и т.д.

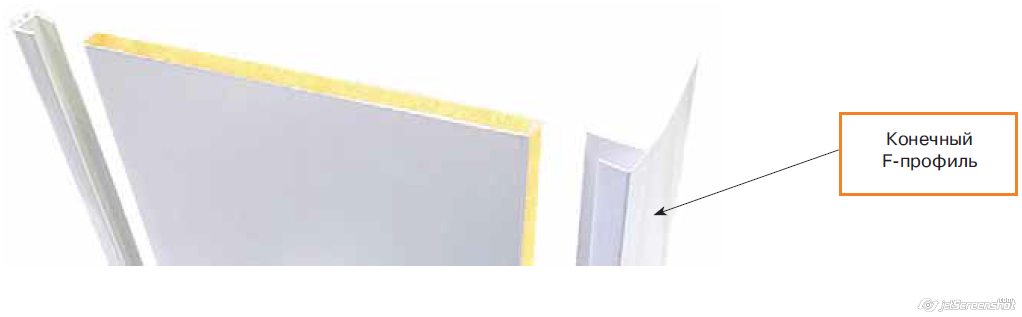

3. Профиль в виде буквы F — называемый наличником. Имеет такую же форму как и стартовый профиль. Однако на нем присутствует широкая выступающая полоска, перекрывающая монтажные швы между наружными углами окна и панелями.

Существуют другие варианты изготовления и крепления сэндвич панелей. Например, для фиксации переднего участка панели используют разного рода крепежи в виде кронштейнов, в которые устанавливаются пластиковые наличники в виде реек.

Установка откосов из сэндвич панелей: технология проведения

Чтобы провести работы по отделке откосов сэндвич панелями потребуется наличие:

  • непосредственно сэндвич панели;
  • стартового п-образного профиля;
  • крышечного профиля;
  • жидкого пластика, при наличии;
  • рулетки;
  • канцелярского ножа;
  • саморезов, размером 0,25х0,7 см;
  • отвертки;
  • электрической дрели.

Рулетка поможет измерить значение ширины и высоты откоса. Именно по данным значениям из панели следует вырезать три участка, которые будут соответствовать боковым частям и подоконнику.

Если планируется проведения работ по отделке лишь одного откоса, то не нужно покупать целую сэндвич панель, достаточно снять мерки, и заказать откос нужного размера напрямую у производителя.

С помощью острого канцелярского ножа срежьте пену, на участках откосов, при ее наличии. Особое внимание уделите участкам, находящимся вблизи торцевого паза, так как здесь будет проводиться установка стартового профиля.

Главным фактором, влияющим на качество выполнения работ является правильное выполнение подрезки. Так как именно этот процесс способствует минимизации щелей между откосом и поверхностью окна. Сначала проводится подрезание одного участка боковой полосы и ее монтаж в паз. Далее монтируется верхняя часть профиля, для стыковки используйте исключительно заводские края. После установки верхнего профиля, следует провести монтаж последнего бокового стартового профиля.

Затем проведите дополнительную герметизацию оконных блоков. Именно она поможет надежно закрепить стартовую полосу на участке откоса. Для этого потребуется наличие герметика на полиуретановой основе. После его высыхания, приступайте к следующему этапу сооружения из сэндвич панели откосов своими руками.

Далее производится монтаж самих сэндвич панелей, предварительно вырезанных под заданные размеры. Учтите, что разрез панели должен производиться строго под прямым углом. При несоблюдении этого правила, между откосами образуются щели, приводящие к появлению сквозняков и мостиков холода.

Монтаж самой сэндвич панели довольно прост, для его выполнения достаточно установить панель в ранее вмонтированный профиль. Сначала производится установка боковых панелей, а затем верхней. Для фиксации панели в проеме существует несколько способов. Первый — монтажная пена, довольно удобный вариант, который легко и быстро зафиксирует панель. При этом пену нужно выбирать малодеформируемую. Таким образом, она не способна создавать давление, которое деформирует откос. Для проведения такой фиксации требуется особый опыт, так как при слишком большом количестве пены, произойдет вздутие откоса.

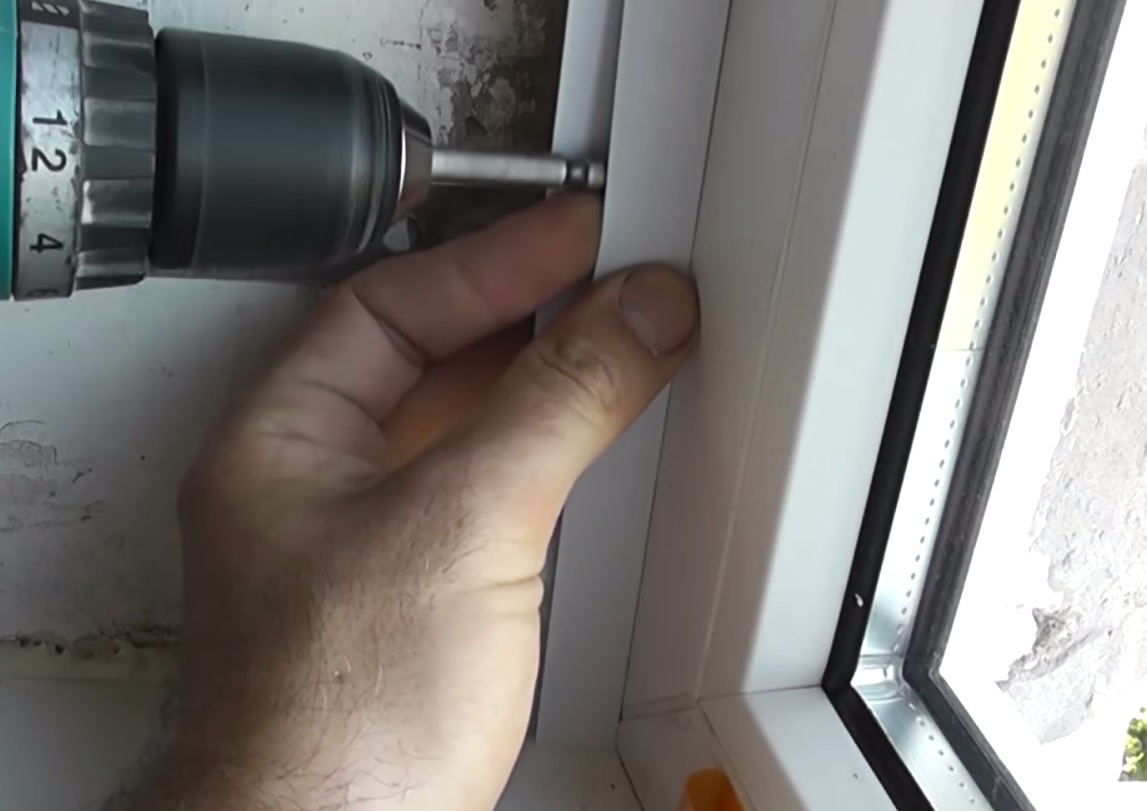

Возможен вариант фиксации панели с помощью саморезов. Для этих целей потребуется шуруповерт. Второй способ более надежный, но менее эстетичный.

Следующий этап предполагает монтаж наличников. При фиксации панелей с помощью пены, сначала нужно подождать пока она застынет. Внутренняя часть откоса подвергается проделыванию небольшого надреза, далее наличника покрывается клеем и устанавливается на стену. В качестве клея, возможно использование жидких гвоздей.

Последний этап установки откосов — заделывание стыковых участков между откосами и подоконником. Для этого, рекомендуется использование силикона такого цвета, как откос и подоконник.

Если фиксация панелей осуществлялась с использованием саморезов, то для того, чтобы обеспечить дополнительную звуко- и теплоизоляцию окна, следует выполнить такие действия:

  • временный демонтаж F-образного профиля;
  • заполнение полости между откосом и сэндвич панелью с помощью монтажной пены;

  • полимеризация материала;
  • обрезка излишков;
  • установка профиля на место.

Откосы из сэндвич панелей видео:

установка сэндвич-панелей своими руками, видео

Окна должны в полной мере выполнять свои функции. Комфортный микроклимат в доме создается после качественной звуко- и теплоизоляции оконных конструкций. Для достижения данной цели на окна устанавливаются откосы. Как сделать откосы на окнах из пластика? Очень просто – можно выполнить данную работу самостоятельно, а можно привлечь на помощь профессионалов.

Что такое откосы?

Откосы — это внутренние стенки ниши оконного проема. Отделка различными материалами или оштукатуривание внутренних и наружных откосов является неотъемлемой частью монтажа окна. Мнение о том, что, запенив окно, вы решили вопрос с теплоизоляцией дома, — ошибочно. Пена, не защищенная откосами, быстро набирает влагу, далее происходит ее разрушение. Откосы не только обеспечивают помещение необходимой изоляцией, но и придают окну законченный вид. От эстетичного внешнего вида оконного проема зависит дизайн всего дома или квартиры. Откосы также защищают монтажные швы, что предохраняет окна от запотевания.

Разновидности отделки откосов для пластиковых окон

В перечень основных услуг компаний, устанавливающих металлопластиковые окна, входит замер, монтаж и регулировка пластикового окна. Далее заказчик самостоятельно решает какие будут откосы. Существует несколько их видов:
  • штукатурные;
  • гипсокартонные;
  • пластиковые;
  • металлические;
  • из пенопласта;
  • деревянные.

Рассмотрим подробнее наиболее распространенные из них.

Штукатурные откосы

Устройство данных откосов проходит в несколько этапов. Для повышения схватывания поверхность сначала обрабатывают грунтовкой. Затем наносится несколько слоев штукатурки, каждому из которых необходимо дать высохнуть. Штукатурка является самым дешевым, но малоэффективным способом отделки откосов, так как отсутствие теплоизолирующих свойств данной отделки приводит к переохлаждению и дальнейшему запотеванию окон. Штукатурка накладывается с применением сетки, а щель между окном и штукатуркой необходимо заделать силиконом.

Гипсокартонные откосы

При правильной установке откосы из гипсокартона порадуют качеством, эстетичным внешним видом и долговечностью. Грамотная изоляция минеральной ватой или пеной создаст высокие теплоизоляционные свойства откосов. После монтажа гипсокартон грунтуется и шпаклюется. Краска наносится в последнюю очередь после высыхания предыдущих слоев. Помните, гипсокартон очень боится влаги. Поэтому им не рекомендуется отделывать наружные откосы ПВХ окон, но можно установить такие откосы на балконе, если он застеклен и утеплен.
Пластиковые откосы

Отделка оконных откосов пластиком является самым универсальным вариантом. Легкость монтажа, надежность конструкции, высокие шумо- и теплоизоляционные качества в сочетании с привлекательным внешним видом являются основными достоинствами не только внутренних, но и наружных откосов из пластика. Листовые пластиковые откосы часто заменяют сэндвич панелями. Установка откосов из этого материала является отличным вариантом для облицовки боковых сторон оконных проемов. Трехслойная панель состоит из двух внешних декоративных слоев из пластика и внутреннего утеплителя. В качестве внутреннего теплоизоляционного слоя используется экструдированный пенополистирол.

Большим преимуществом данного материала является огромный выбор цветовых оттенков. Не составит труда подобрать панель под любой цвет окна. Структура сэндвич панелей очень схожа с поверхностью пластиковых окон, поэтому дополнительное декорирование пластиковым откосам не понадобится. Чтобы осуществить монтаж откосов из сэндвич панелей своими руками, достаточно иметь желание, а лучше немного опыта в проведении данных работ и соблюдение технологической инструкции. Приобретение сэндвич панелей практически в готовом виде намного ускорит и упростит их монтаж.

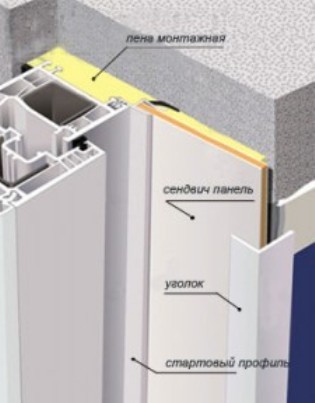

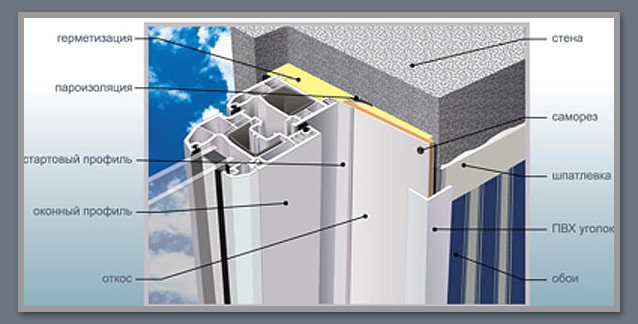

Схема монтажа пластиковых откосов

Для отделки откосов окон применяется также вспененные панели ПВХ. Благодаря пористой структуре, данный материал создает дополнительную теплоизоляцию помещения, не деформируется от перепадов температуры и не расслаивается от длительного нагрева. Рассмотрим подробнее самостоятельную установку ПВХ откосов на пластиковые окна.

Монтаж ПВХ-откосов своими руками

Как и все строительные работы, монтаж пластиковых откосов начинается с предварительной подготовки, в процессе которой приобретаются нужные для данной работы материалы и инструменты.

Какие необходимы материалы и подручный инструмент:
П и F-образные профили
  • Пластик для откосов толщиной не менее 8 мм.
  • П-образная стартовая полоса из пластика.
  • F-образный пластиковый профиль.
  • Материал для утепления: минеральная вата, монтажная пена.
  • Деревянная рейка.
  • Дрель под саморезы.
  • Строительный уровень.
  • Рулетка.
  • Шпатель.
  • Цементный раствор.
  • Саморезы длинные — 95 мм, саморезы-клопы — 4,5 мм.
  • Малярный нож.
  • Силиконовый герметик.
  • Ножницы по металлу.
  • Строительный степлер.

Далее подготавливается рабочая поверхность: со старых откосов снимаются остатки обоев или старой штукатурки, поверхность обрабатывается противогрибковым средством. Если во время установки металлопластикового окна со стороны улицы образовались щели, их требуется заделать цементным раствором. Данная процедура необходима для закрытия монтажной пены от губительных для нее солнечных лучей и уплотнения наружных монтажных швов.

Этапы монтажа откосов из пластика
  1. В первую очередь, по верхней и боковым сторонам оконных проемов устанавливаются деревянные рейки. Они фиксируются длинными шурупами (95 мм) и крепятся таким образом, чтобы их край не выступал за уровень стены. Отверстия для шурупов сверлятся с помощью дрели. Шурупы изначально не закручиваются до конца. Оформив данным образом все стороны оконного проема, проверяем положение реек строительным уровнем. Это необходимо для создания идеально ровных откосов. После чего шурупы затягиваются до конца.
  2. Стартовая П-образная полоса с помощью саморезов-клопов прикрепляется вдоль внешнего края окна. Стыки П-образных полос должны быть ровными и гладкими, небольшие выступы срезаются малярным ножом. У П-образного профиля имеется желоб, в который и будет вставляться откос из пластика.
  3. Далее необходимо установить F-образный профиль. Монтаж данного профиля должен быть выполнен так, чтобы его паз был установлен напротив паза П-образной стартовой полосы. Паз F-образного профиля, находящийся выше окна, необходимо срезать. Верхняя часть данного профиля располагается внахлест. После точной стыковки лишние части F-полосок срезаются ножницами по металлу. F-профиль крепится к деревянным рейкам с помощью строительного степлера. Крепится та часть конца профиля, которая находится ближе к деревянной рейке. F-профиль, в первую очередь, играет роль декоративного элемента.
  4. Теперь можно переходить к установке панелей в пазы. Но перед этим требуется с предельной точностью замерить и также точно отрезать пластик. Одновременно с монтажом откосов прокладывается минеральная вата. Необходимо внимательно следить, чтобы утеплитель лег ровно. Если места стыков всей конструкции не получились идеально ровными, можно воспользоваться для затирки дефектов белым силиконовым герметиком.

При установке пластиковых окон и откосов будет очень полезен жидкий пластик для окон Космофен, который применяется для заделки и герметизации стыков и швов. После проведение ремонтных работ окна и подоконник необходимо помыть. Чем это лучше сделать читайте тут. А если у вас в доме есть дети, то советуем вам обратить внимание на нашу статью-обзор, посвященную детским замкам. В ней вы найдете подробные описания различных моделей и руководства по их установке.

Сэндвич панели для оконных откосов могут устанавливаться и по немного другой технологии. Отличие ее от описанной выше состоит в том, что после монтажа стартового профиля в него сразу устанавливаются отрезанные по размеру сэндвич панели, противоположный край которых крепится саморезами к деревянным рейкам по диагонали. Далее производится установка F-профилей и стыки покрываются герметиком. Как выполнить такую работу наглядно показано на видео.

Монтируем откосы ПВХ самостоятельно. Инструкция по монтажу.


Watch this video on YouTube

На этом установка откосов из сэндвич панелей заканчивается. Результат порадует вас, если при работе, выполняемой своими руками, вы будете соблюдать следующие рекомендации:

  • Монтаж откосов начинать с верхнего элемента.
  • Если возникнет необходимость применения монтажной пены, помните, что при застывании она расширяется и начинает давить на конструкцию.
  • Излишки силиконового герметика убирайте кусочком пластика.
  • Выбирайте пластик только с отличными качественными показателями.
  • До завершения установки ПВХ откосов не рекомендуется снимать с окна защитную пленку.
  • Чтобы пластиковая конструкция не пострадала и не потеряла своей целостности, оставьте ее в покое на 16 часов.
  • Внимательно изучите информацию о грамотной установке откосов и последовательности этапов работ.

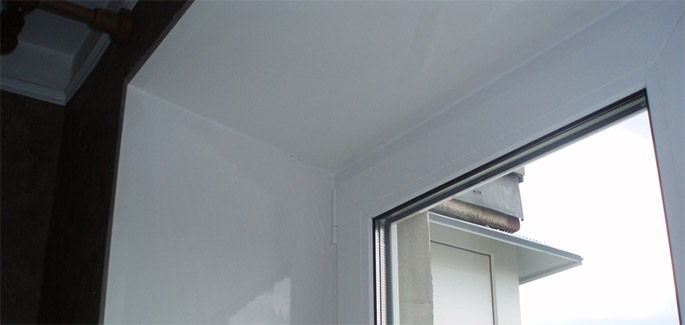

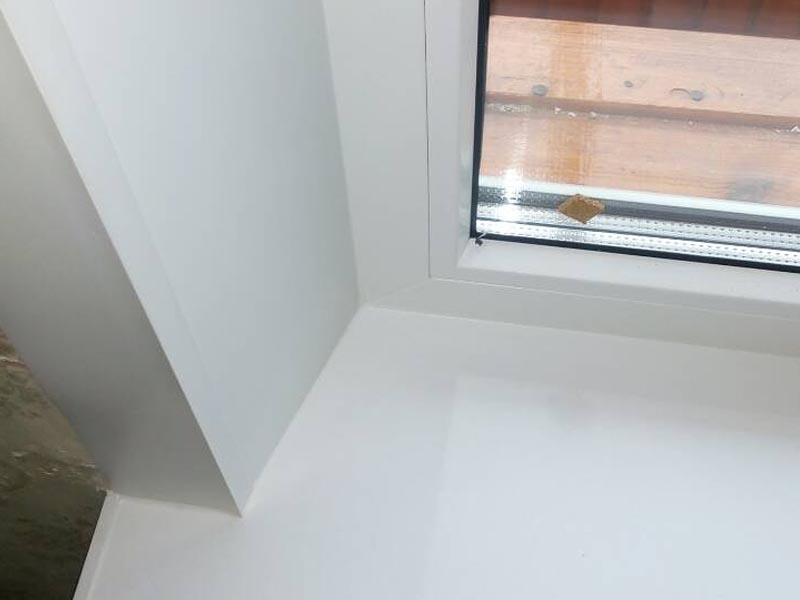

Готовые оконные откосы из пластика

Установка пластиковых откосов на окна своими руками, не используя для этого стартовый профиль, является еще одним из вариантов. Для этого по периметру окна в монтажной пене делается небольшое углубление, куда затем вставляется сэндвич панель. Данная технология представлена на видео.

Сэндвич-панели для откосов: пошаговая инструкция по установке

Оконные откосы – элемент окна, от которого зависит не только вид, но и функционирование.

Все чаще используется сэндвич панель, поскольку материал легок по весу, прост в уходе и устойчив к нагрузкам.

Сэндвич панели для откосов пластиковых окон – отделочный материал, в которых входит три слоя.

Характеристика и особенности материала

Пара слоев состоит из пластика, третий, внутренний слой – утеплитель. Такие панели используются в строительстве почти везде, можно сделать любую работу, но есть некоторые отличия, что заключается в используемом утеплителе.

Преимущества откосов из сэндвич панелей

Панельный утеплитель чаще всего – минеральная вата. Сендвичная конструкция идеальна, чтобы установить ее на откос окна, материал не пропускает посторонние шумы, холод, за счет чего окно будет сохранять тепло в доме. Характеристика панелей на этом не заканчивается, ведь на них не появляется плесень, грибок, они не подвергаются смене температур. Сэндвич-панель бывает из разного материала, что стоит с наружной стороны, детальнее в таблице:

Материал:Описание:
Оцинкованная сталь:Установка панелей легкая, эксплуатация простая. Не используются для окон.
Алюцинк:Крайне редко применяется для окон, за счет того, что вид окна будет испорчен.
Гипсокартон:Подходит для создания панелей на откосы. Легко использовать в работе, откосы будут красиво смотреться.
Пластизол:Прочный материал, поскольку в составе панелей есть специальные добавки, что делают панель прочнее. Не подвергается разрушение из-за погодных условий, стойкие к механическим повреждениям. Состав без токсинов, а значит, можно ставить для оконных откосов сэндвич-панели такого типа, как внутри, так и снаружи.
Поливинилхлорид или полипропилен:Чаще всего используется для создания сендвичной панели, идеально подходит для откоса окна.

Важно! Обшить окно таким материалом удобно, ведь панели ПВХ выпускают в разной цветной гамме, применют белый материал или под дерево.

Плюсы пластиковых сэндвич-панелей для оконных откосов

Основной плюс панелей – 100% устойчивость к влаге, а значит, на откосах не будет плесени и грибка, конденсат на окне не будет появляться. Сравнивая гипсокартон и сэндвич-панель, то пластиковые листы проще ставить, монтажный процесс легкий, кроме того, во время работы мусора почти нет.

Облицовка не требует особого ухода, достаточно будет промывать поверхность, когда это нужно и все. Работа по монтажу не требует наличия специального инструмента, хватит стандартного набора и ножа или лобзика, которым можно резать, пилить материал. Расход средств на откос минимальный, стоимость панелей приемлемая, если учесть достоинства материала.

Как правильно сделать откосы из сэндвич-панелей (видео)

Подготовительные работы

После демонтажа деревянных окон и установки, металлопластиковых необходимо подготовить поверхность, под устройство откоса из сэндвич-панелей. Делать работу нужно пошагово, инструкция по подготовке такова:

  1. Стена промазывается антигрибковым средством.
  2. Обрезается монтажная пена, которая мешает, по необходимости щели можно запенить и потом срезать остатки пены.
  3. Рама замеряется, по периметру нужно поставить точки, отступая от края по 5 мм. На каждой стороне рисуется 2-3 точки. После этого к ним ставится уровень и все соединяется. Линии должны быть в плоскости.
  4. Снимаются размеры проема вверху и внизу. Кстати, во время подготовки можно утеплить и подоконник. Утепление сделает дом теплым и уютным.

Подготовка откосов из сэндвич панелей своими руками закончена, теперь нужно сделать монтаж системы на окне.

Установка откосов из сэндвич-панелей

Установка профиля

Установку оконных откосов из сэндвич панелей правильно проводят следующим образом:

  • Готовится материал, которым нужно облицовывать окно. В ходе работы применение потребуют: стартовый профиль, финишный профиль, наличник, пена, силикон или герметик.
  • Далее, все тщательно замеряется еще раз, данные переносятся на крепление (профиль). Профиль следует порезать по размерам и потом установить по периметру окна саморезами. Ширина шага составляет 15-20 см.
  • Теперь снимается глубина откоса и другие параметры элементов, чтобы перенести данные на панель. Режущим инструментов кроится обшивка.
Заливание щелей монтажной пеной
  • Все щели, что есть на откосе необходимо заполнить пеной, только после этого начинается монтаж откосов из сэндвич-панелей.
  • Панель ставится в стартовый профиль, он будет направлять остальные части нарезки. Материал выравнивается по уровню.
  • Отделка должна зафиксироваться скотчем или с помощью рейки подпорки.
  • Аналогично следует закрепить панели по всему окну и приклеить на них скотч.
  • Если зазор между панелью и стеной большой, толщина позволяет, то технология предусматривает вставку минваты.
  • Внешний наличник обрезается по высоте окна и делается немного длиннее проема, на ширину наличника.
  • Пластмассовый наличник надевается на панель, в соответствии с размерами.

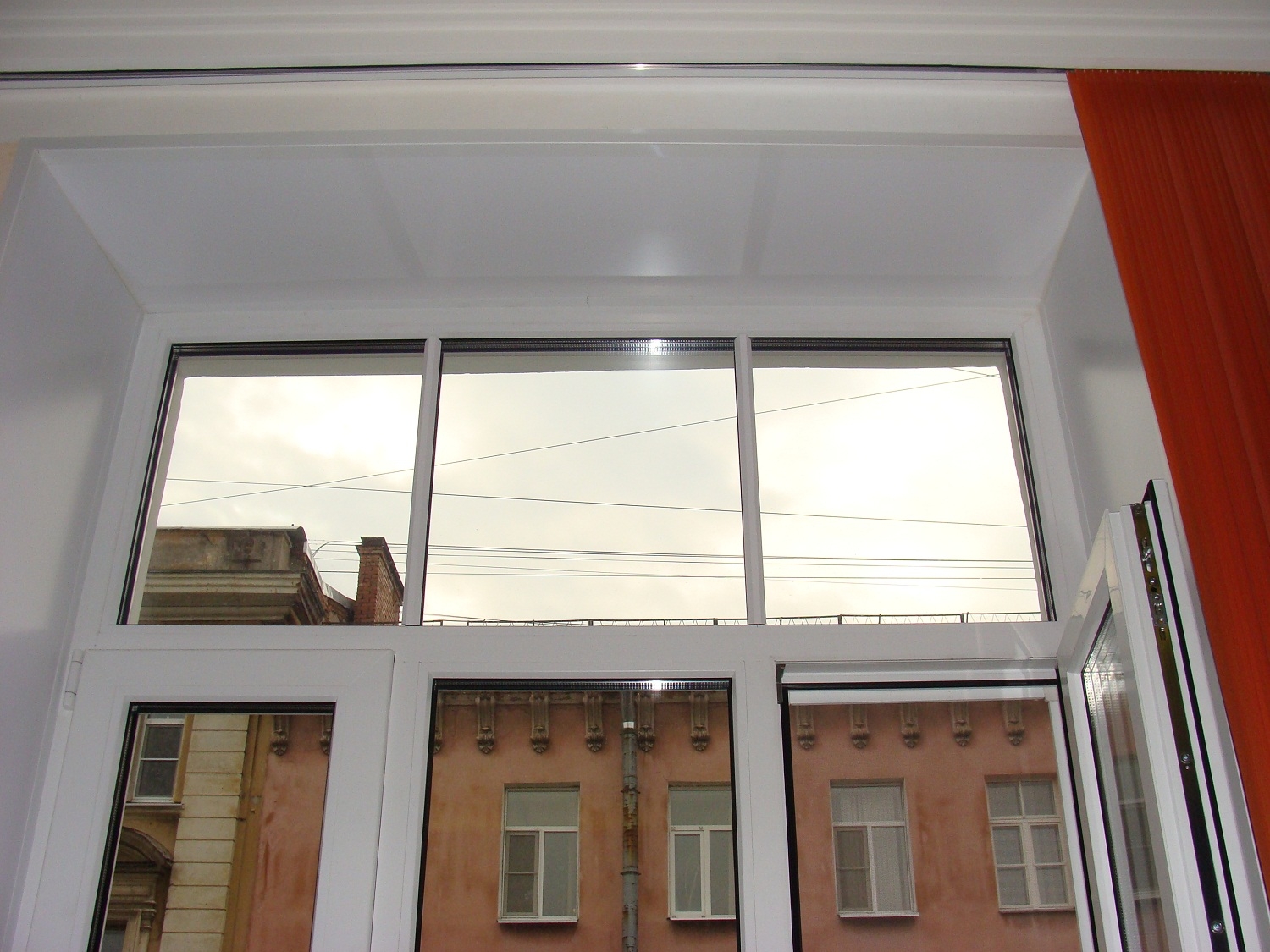

Установленные сэндвич-панели на пластиковом окне
  • Изготовление правильных углов, для них потребуется верхнюю часть наличника зарезать под 45 градусов, после чего крепить вверху. Пластиковый уголок должен совпадать по краям. Аналогично делается вертикальная сторона.
  • В конце проводится герметизация швов, которые будут держать уличный шум и холод, не давая проникнуть им в дом. Используется для этого силикон. Сами наличники следует промазать по периметру и клеить на откос.

На этом отделка откосов сэндвич панелями закончена. Подробно технический процесс представлен на видео в конце статьи. Образец, как отделывать окно можно найти в интернете на фото. Установка сэндвич-панелей ПВХ для откосов несложный процесс, самый удобный и хороший для людей без опыта оштукатуривания. Зная особенность материала и правила, как устанавливать откос, можно облицевать все самостоятельно.

Фотогалерея готовых работ

Сэндвич панели откосы для окон: Откосы для окон из сэндвич-панелей: пошаговая инструкция —

Откосы для окон из сэндвич-панелей: пошаговая инструкция

Завершающим этапом после установки металлопластиковых окон является внутренняя и наружная отделка откосов окон. Для внутренних работ могут быть применены различные материалы, но лучше всего себя зарекомендовали откосы для окон из сэндвич панелей. Это связано с техническими характеристиками используемого материала и простотой монтажа. Как сделать откосы из сэндвич панелей будет рассказано ниже.

Что такое откосы

Это конструктивный элемент ниши оконного проема в виде боковых внутренних стенок. Отделка окон является обязательной, так как от этого зависит функционирование оконной конструкции. Заполнение монтажного шва пеной требует его защиты от воздействия внешней среды.

Откос защищает монтажную пену от разрушения

Монтажная пена – это пористый материал, который утепляет шов, но вместе с тем способен впитывать влагу и разрушаться под ее воздействием. Если пена будет надежна закрыта, то можно не переживать, что со временем окна будут запотевать или промерзать в зимний период.

Благодаря эстетичному внешнему виду материала отделка откосов сэндвич панелями имеет опрятный внешний вид.

Состав сэндвич панелей

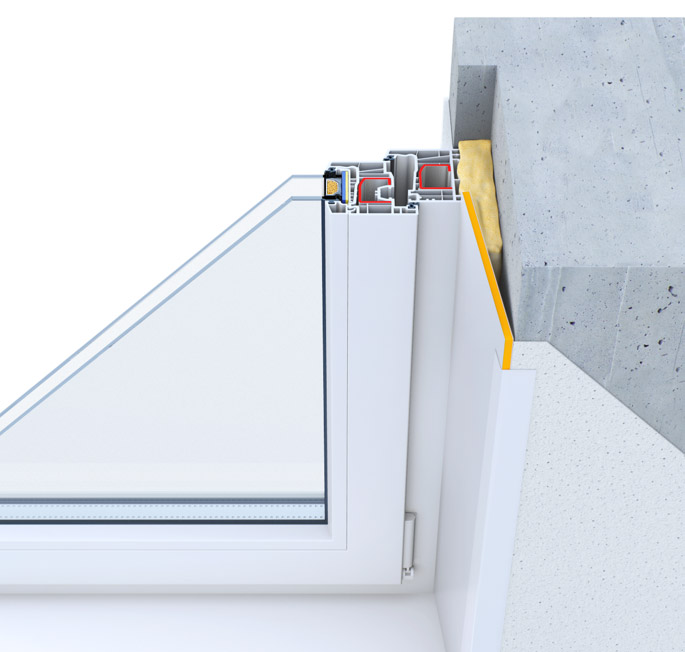

Сэндвич панели ПВХ для откосов бывают двух видов: двух и трехслойные. Двухслойные изделия состоят из декоративного наружного пластикового слоя и вспененного полистирола с обратной стороны. Трехслойное изделие имеет декоративный слой с обеих сторон, что обеспечивает более жесткую конструкцию, хорошо сохраняющую свою форму.

Декоративный пластиковый слой может быть выполнен в любом цветовом решении, а также может имитировать различные фактуры, поэтому отделка окон сэндвич панелями такого типа возможна в любых интерьерах.

Трехслойная структура обеспечивает более жесткую конструкцию

Благодаря использованию в качестве основного материала изделия экструдированного пенополистирола достигается максимальный энергосберегающий эффект. А благодаря нулевой теплопроводности изделий можно не переживать о запотевании окон и рамы.

Для отделки откосов рекомендуют использовать двухслойные панели

Устраивая откосы на окнах, рекомендуется использовать пластиковые сэндвич панели, имеющие два слоя. В этом случае не потребуется дополнительная изоляция внутреннего слоя, покрытого пластиком.

Положительные качества

Сэндвич применяется при изготовлении глухих элементов балконных и уличных дверей, а также балконных ограждающих конструкций. Двери, с установленными внизу сэндвич панелями, препятствуют выходу тепла. Это связано с тем, что панели для откосов окон и дверей обладают следующими положительными качествами:

  1. Сендвич имеет незначительный вес при достаточной прочности.
  2. Благодаря пенополистирольному наполнителю исключаются теплопотери, повышается энергоэффективность помещения и создаются оптимальные микроклиматические условия. Недаром пенополистирол зарекомендовал себя как надежный утеплитель.
  3. Возможность ламинирования поверхности для создания единой композиционной целостности с оконной системой делает его современным универсальным отделочным материалом. С помощью ламинированных панелей можно отделать окно под любой интерьер
  4. Возможен выбор размера материала в зависимости от параметров оконного проема.
  5. Пластиковые откосы устойчивы к попаданию влаги, температурным перепадам и воздействию биологических веществ.
  6. Теплые откосы для пластиковых окон не подвержены гниению и распространению плесени.
  7. Отделка откосов пластиковых окон данным материалом позволяет повысить шумоизоляционные свойства оконной системы.
  8. Простота монтажа оконных откосов и ухода за ними.

Особенности материала

Важно приобретать качественный материал, так как в противном случае под воздействием прямых солнечных лучей панели могут потерять форму и пожелтеть.

При работе с данным материалом следует соблюдать осторожность при механическом воздействии на него, например, нарезке. Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия.

Работа с сэндвич панелями должна проводиться с осторожностью во избежание порчи материала

При недостатке места между петлей окна и стеной установить этот материал не получится. Важно учитывать, что оконный проем при использовании данного материала уменьшится с обеих сторон на толщину панелей.

Транспортировка изделий может доставить трудности, так как листы имеют большие размеры. Однако в некоторых магазинах их режут на более мелкие фрагменты.

Преимущества перед другими вариантами отделки

Если вы задумали выполнить отделку откосов пластиковых окон своими руками, то утепленные панели – это самый удачный вариант.

При использовании гипсокартона придется приобрести больше материала, чем требуется для одного окна. Работа с этим материалом считается трудоемкой и требующей определенных навыков.

Отделка откосов сэндвич панелями наименее трудоемкая по сравнению с другими методами

Оштукатуривание займет много времени и сил. Если нет опыта работы со штукатуркой, то создать ровную поверхность будет очень сложно. На высыхание штукатурного слоя потребуется время. Сам процесс работы связан со значительными загрязнениями окружающего пространства.

Применение других материалов, например МДФ, будет смотреться странно. С пластиковой оконной рамой гармоничнее будет смотреться элемент отделки из того же материала.

Подготовка к работе

Чтобы установить откосы из сэндвич панелей своими руками потребуются следующие инструменты и приспособления:

  1. Несколько шпателей различного размера и стусло, чтобы можно было подрезать плиту с соблюдением необходимого угла;
  2. Электролобзик или ножовка для работы с металлом;
  3. Отвертки или шуруповерт;
  4. Измерительные инструменты в виде уровня и рулетки;
  5. «Жидкие гвозди» и пистолет для них;
  6. Мебельный степлер.
Перед установкой теплых откосов необходимо подготовить ряд инструментов

Перед тем как устанавливать сэндвич панели для откосов, необходимо произвести подготовку:

Установка откосов из сэндвич панелей будет произведена качественно при правильном замере проема.

Установка

Устройство откосов из сэндвич панелей своими руками на пластиковые окна выполняется тремя способами: с применением пены, жидких гвоздей или реек.

Монтаж откоса с помощью строительной пены – самый простой

Кто делал установку на пену, знает, что этот способ самый простой. Откос для окна из сэндвич панелей монтируется в несколько этапов:

  • Чтобы из листа вырезать деталь необходимого размера, важно правильно снять все параметры;
  • Затем производится установка стартового профиля.

    После выполнения замеров устанавливается стартовый профиль
  • Затем необходимо перенести на лист облицовочного материала размеры и вырезать необходимые элементы;

    По замерам выполняют нарезку листов облицовки

  • Сначала устанавливают верхний элемент в паз стартового профиля;
  • Небольшой слой монтажной пены с минимальным коэффициентом расширения наносят в шов между стеной и панелью, фиксируя ее молярным скотчем;

    Зазор между стеной и панелью заполняют тонким слоем пены

  • Таким же способом крепят и фиксируют боковые элементы;
  • После того как пена затвердеет, ее обрезают и закрывают шов декоративным пластиковым уголком. Стыки обрабатывают герметиком.

    Обработку стыков выполняют с помощью герметика

Важно знать, что отделка откосов не должна переноситься на неопределенное время, а осуществляться сразу после высыхания монтажной пены.


Отделка откосов пластиковых окон сэндвич панелями: монтаж, своими руками

Финальным моментом установки новых оконных блоков выступает отделка откосов оконного проема. Применяемые для таких работ материалы и технологии позволяют выполнить работы буквально в течение нескольких часов. Оконные откосы из сэндвич панелей  сегодня становятся все более популярными благодаря простоте и доступности технологии монтажа.

Из чего состоит оконный проем

В конструкции здания место для окна называется оконным проемом. Во время строительства для экономии времени монтаж окон выполняется после возведения основных несущих конструкций здания. Для домов возводимых по монолитно-каркасной технологии вставка рам делается после того как будет построено здание полностью.

Перед монтажом стеклопакета проем выглядит следующим образом:

  • внизу сплошная кирпичная кладка шириной 50-70 см;
  • с обеих боков проема кирпичная кладка стены;
  • вверху лежит бетонная балка перекрытия.

С обеих боков проем с наружной стороны имеет небольшой выступ кирпичной кладки. Такой же выступ имеется и на бетонной балке, расположенной над ним. Эта конструкция позволяет вставить раму и сделать ее надежную фиксацию.

Несущая рама стеклопакета вставляется с внутренней стороны проема. Она по своим размерам на 4-5 см шире и выше чем наружный размер. Это позволяет надежно зафиксировать раму во время монтажа и обеспечить плотное прилегание коробки к кирпичной кладке.

При монтаже конструкция сначала фиксируется при помощи клиньев, потом делается крепеж при помощи анкерных болтов. А уже после этого пустоты заделываются монтажной пеной, которая надежно закрепляет окно в стене.

После установки металлопластикового окна внутренняя часть проема – оконные откосы остается без отделки.

Необходимость внутренней отделки это не только вопрос эстетический. Иметь необработанную кирпичную кладку внутри квартиры не совсем приятно. Да и утеплить окно не бывает лишним. Окно, даже с трехкамерным стеклопакетом постоянно будет запотевать из-за мостиков холода образующихся по всему периметру проема.

Какие способы обработки откосов применяются сегодня

Для отделки откосов используется несколько строительных технологий. Каждый из способов по-разному решает вопрос теплоизоляции оконного блока. Для одних материалов используются дополнительные слои пенопласта или каменной ваты, другие, например, сэндвич панели в таком дополнении не нуждаются.

Самым распространенным способом заделки выступает штукатурка или шпаклевка.  Недостаток метода проявляется еще и в том, что штукатурка может накладываться за один проход слоем в 1,5-2 см. Время высыхания одного слоя 24-36 часов.

Штукатурка откосов

Метод установки гипсокартонных листов значительно сокращает сроки работ, а поверхность получается ровной и гладкой. Недостаток метода состоит в необходимости установки под лист гипсокартона теплоизоляции. Сам гипсокартон крепится к стенам монтажным клеем. Время схватывания раствора 3-4 часа. После этого можно делать шпаклевку.

Обшивку вагонкой сделать легче всего. Достаточно установить каркас и профили – стартовый и финишный, нарезать вагонку и вставить в профиль. Но при этом придется заполнить полость под обшивкой теплоизоляционным материалом – пенопластом или минеральной ватой. Недостатки пластиковой вагонки проявляется  через 3-5 месяцев – облицовка пожелтеет от солнца, сырость будет проступать через стыки пластин.

Установка сэндвич панелей решает одновременно несколько проблем. Листы имеют внутренний теплоизоляционный слой, что избавляет от применения дополнительного слоя утеплителя. Крепить элементы можно на монтажную пену, которая затвердевает уже через несколько минут.

Установка сэндвич панелей

Назначение и конструкция сэндвич панелей

Сэндвич панель напоминает собой слоеный пирог – внутри листов пластика пенопластовый наполнитель, что и стало причиной такого экзотического названия. Наружные стенки – листы ПВХ пластика. Чем толще пенопласт, тем толще лист пластика.

Пластиковый слой с наружной стороны оклеивается цветной пленкой, со специальным УФ-фильтром, защищающий рисунок от выгорания на солнце. Пластик может быть глянцевый, матовый, или имитировать фактуру натуральных материалов, например ценных пород дерева.

Внутри листа слой утеплителя – это экструдированный пенополистирол. Такой пенопласт отличной теплоизоляцией,  1 см такого утеплителя соответствует 10 см кирпичной кладки.

Сендвичный лист может быть двух или трехслойным. В двухслойной плите пластик расположен с одной стороны, а в трехслойной с двух сторон. Сэндвичпанель поставляется в стандартных размерах длина листа 3 метра, ширина составляет 1,5 или 2,0 метра. Толщина от 8 до 32 мм.

Установка откосов из сэндвич панелей на пластиковые окна

Работа с пластиком напоминает работу с гипсокартоном или вагонкой. Различия заключаются  в том, что сэндвич требует большей аккуратности и внимания.

Сначала стекло и подоконник заклеивают бумагой или пленкой. Дальше – выравнивание стены. Молотком и мастерком снимаются наплывы раствора. Потом,  грунтовкой глубокого проникновения обрабатываются стены и балка перекрытия. После этого, раствором заделываются все щели и трещины в кладке.

После высыхания раствора косяк еще раз обрабатывается грунтовкой с бактерицидными свойствами.

Следующий этап – закрепление пластиковых направляющих. Направляющие должны соответствовать толщине сэндвичных панелей. Край листа должен плотно входить в направляющую.

Отделка начинается с закрепления верхнего элемента. Он крепится на малярный скотч. После закрепления верха делается примерка боковых элементов.

Перед тем как монтировать боковые элементы, мастера рекомендуют в полость между кладкой и облицовкой установить утеплитель из каменной ваты. Это позволить улучшить теплоизоляцию здания и в квартиру доступ холодного воздуха будет предотвращен. Видео работ с утеплителем поможет избежать ошибок при монтаже.

Последним этапом работ выступает окончательная фиксация всей конструкции, установка декоративной пластиковой планки, и герметизация стыков плит.

Откосы для пластиковых окон из сэндвич панелей своими руками

Несмотря на кажущуюся сложность, отделать пластиковыми панелями откосы можно и без посторонней помощи. При этом, большого опыта не потребуется, достаточно внимательно изучить фото материалы и видео уроки работ и придерживаться пошаговой инструкции.

Для работы понадобятся:

  • линейка, угольник, уровень и рулетка;
  • электролобзик;
  • стусло;
  • ручная ножовка с мелкими зубьями;
  • пистолет для клея;
  • шприц для строительного клея;
  • степлер;
  • молоток;
  • отвертка;
  • острый нож;
  • малярный нож со сменными лезвиями;
  • мастерок;
  • шпатели;
  • стремянка или прочная скамья;

Еще нужно купить:

  • монтажную пену;
  • герметик для пластика;
  • малярный скотч;
  • защитную пленку;
  • перчатки;
  • шлифовальная шкурка.

Отделка откосов пластиковых окон сэндвич панелями начинается с подготовки поверхности стен и заклейки стекол. Стекло, рамы и подоконник застилаются пленкой или бумагой. Пленка приклеивается скотчем так, чтобы был доступ к 1-2 см поверхности рамы по всему периметру. Подоконник нужно заклеить полностью, легче потом будет аккуратно отвернуть край пленки, чем пытаться содрать монтажный клей или пену.

После этого выполняется подготовка стены – убираются наплывы раствора, срезается неровности пены, выравнивается поверхность кладки. Обработку грунтовкой рекомендуется делать малярной кистью. Раствор грунтовки лучше покроет всю поверхность стены, а жидкость не будет разбрызгиваться по всей комнате.

Разметка начинается с вычерчивания линий на раме. От края рамы отступается 1,5-1,8 см и вычерчиваются вертикальные и горизонтальные линии. Ориентируясь на эти линии, проводится замер стартового профиля для рамы и по углам.

Следующий этап работ крепление стартового профиля – сначала монтируется верхняя горизонтальная планка, потом к ней подгоняются вертикальные планки. Перед монтажом профиля на раму в месте соединения наносится герметик. К раме профиль крепится саморезами или монтажными скобами.

Отделка начинается с закрепления верхнего  горизонтального элемента. Размеры снимаются от рамного основания и до плоскости штукатурки стены в комнате. Промер делается посередине, и по краям.

После того как будет вырезана верхний элемент делается примерка и подгонка его по размеру. Фиксация делается временная при помощи малярного скотча, выполняется это быстро и прочно. При этом делается зазор между пластиком и стеной в 1-1,5 см. Это расстояние выдерживается при помощи деревянных клиньев.

Аналогично проводится разметка и монтаж боковых сэндвичных полотен. Фиксация также делается при помощи малярного скотча и клиньев с зазором 1-1,5 см от края.

После того как сделан монтаж оконных откосов из сэндвич панелей они фиксируются пеной. Нужно помнить, что при застывании пена увеличивается в объеме, поэтому с ней нужно работать аккуратно, дозируя струю мелкими порциями.

После того ка будет зафиксированы все отрезки, а пена успеет затвердеть, срезаются наплывы, устанавливается декоративный уголок с защелкой.

Как видно, самостоятельный монтаж сэндвич панелей не представляет большого труда и может быть выполнен самостоятельно с использованием небольшого набора строительных инструментов.

Понравилась статья? Расскажите друзьям:

Откосы из сэндвич панелей своими руками

Свойства материала

Пластиковые откосы из сэндвич панелей

Устройство стандартных панелей выглядит как лист, внешняя сторона которого это цельнолистовой пвх, внутренняя – листовой полистирол, посерединке идет утеплитель. Именно поэтому такой вариант отделки назвали американским словом – сэндвич панель. Различны онитолько материалом облицовочной стороны, а монтаж остается одинаковым для любого вида.

Важно! В народе откосы сэндвич называют – теплые откосы. Обусловлено это утеплителем, который присутствует в панели

Когда вы уже представили для себя, что это такое, я расскажу об их преимуществах:

  • Несмотря на свою популярность, они остаются доступными для всех благодаря своей приемлемой цене.
  • Это не просто строительный элемент, это еще самостоятельное устройство, которое имеет свою комплектацию.
  • Внутреннее место заполняется минеральной ватой или вспененным полистиролом – это говорит о негорючести конструкции.
  • Отличные показатели теплоизоляции, а так же дополнительная звукоизоляция достигается с их помощью.
  • Такой способ отделки долговечный и прочный.
  • Если вы выполняете монтаж своими руками, то необходимо точно следовать технологии установки. В таком случае устойчивость к влаге и плесени будет на высоком уровне.

Сэндвич панели для отделки откосов

Для тех, кто решил поменять окна в своем доме или квартире, и установить откосы своими руками, дам совет: необходимо подождать хотя-бы 24 часа после установки окон и только потом отделывать откосы сэндвич панелями. Преимущество установки сэндвич перед штукатуркой в том, что монтажсвоими руками, не требует малярных навыков и является чистым способом.

Немаловажным является не только правильный монтаж откосов, но и то, чем резать панели. Пластмассовые элементы лучше резать дисковой циркулярной пилой по пластику или алюминию. При этом мелкий шаг зубьев способен отлично справиться с задачей. Вдобавок резать материал нужно при температуре от +5 градусов по Цельсию – если не соблюдать температурный режим, то из-за снижения ударной вязкости могут появиться сколы на линии среза. Если будет отделка откосов сэндвич панелями пвх, то резать можно многими инструментами. Но самым оптимальным остается ножовка по металлу, можно и по дереву. Разрезать нужно лицевой стороной вверх и с небольшим угловым наклоном. На свой страх и риск вы можете резать и болгаркой, но немного переборщив с нажимом, панель может сломаться.

Плюсы и минусы

Положительные технические характеристики материала:

  1. Благодаря структуре поверхности сэндвич панелей, которая внешне похожа на структуру пластиковых окон и подоконников, материал не нуждается в дополнительном декорировании и обработке.
  2. Если сравнить панели с гипсокартоном, то последний явно проигрывает, так как подвержен растрескиванию и промоканию в результате влияния конденсата. Сэндвич панели надежно защищены от подобного эффекта, благодаря покрытию из пластика.
  3. Панели обеспечивают более качественную теплоизоляцию. Изделие само по себе хоть и не пропускает холод, но чаще всего конструкцию дополнительно утепляют, однако делают это больше для того, чтобы обездвижить панель, и получить усиленную связку материала с оконным блоком посредством монтажной пены.
  4. Очистка поверхности панелей не представляет никаких сложностей. Любые пятна легко удаляются с пластикового покрытия при помощи тряпки, смоченной в мыльном растворе.
  5. Панели просты в монтаже. который не требует наличия каких-либо особых навыков.
  6. Длительный срок службы – согласно показателям, указанным производителем, составляет 15-20 лет.

Наличие недостатков у сэндвич панелей связано в основном с качеством самого материала:

  1. Панели низкого качества в результате влияния высоких температур, образующихся обычно по причине попадания прямых солнечных лучей, могут деформироваться и приобретать желтый оттенок .
  2. Кроме того, плохое качество сказывается также и на прочности изделий, которая при недобросовестном изготовлении оставляет желать лучшего.

При покупке не лишним будет обратить внимание на производителя и убедиться в наличии у продавца сертификации товара

Инструкция по установке

После установки новых окон, нужно выдержать период в сутки, для окончательной полимеризации монтажной пены и после этого можно приступать к отделке. Монтаж откосов оконных из сэндвич панелей делают по следующему принципу.

  • Изначально нужно снять размеры оконных проемов. Замеряют все параметры мест, где будет проводиться отделка (параметры могут отличаться иногда даже с довольно большим разбросом).
  • Оконные проемы подготавливают для монтажа. Все непрочные части старой штукатурки и кладки удаляют и заменяют. Обязательно все поверхности нужно обработать антисептическими средствами для защиты от образования плесени и грибка. С окон обрезают излишки монтажной пены.
  • По периметру устанавливается стартовый «П»-профиль. Его крепят к поверхности проема на саморезы, в угол образованный срезом стены и рамой окна. Шаг крепления 150-200 миллиметров. Сверху и снизу в установленный профиль заводят отрезки на всю глубину проема.
  • По нужному размеру готовят заготовки с панелей. Нарезку отдельных элементов делают при помощи канцелярского ножа. При этом защитный ПВХ слой с частью расположенного внутри пенополистирола прорезают с обеих сторон. Полученные торцы среза можно подравнять наждачной бумагой на терке.
  • Сначала монтируют верхние сэндвич панели для откосов, а за ним боковые элементы. При этом в полученное пространство закладывают утеплитель (если откос «тёплый»). Установка без утеплителя происходит с нанесением жидких гвоздей на поверхность заготовки, и дополнительным приклеиванием к стене.
  • Углы оконного проема заканчивают монтированием уголков в виде «F»-профиля. Для этого отмеряют и отрезают отдельные элементы профилей с длиной большей на 50 миллиметров с каждой стороны. Ими закрепляют свободные концы панелей, а края располагают внахлест. Пользуясь линейной места стыков отмечают по диагонали  от угла к проему. По отметке прорезают оба конца. В итоге должен получиться красивый стык с углом в 45 градусов.
  • Все стыки нужно тщательно заделать герметиком.

Перед установкой «F»-профиля, нужно хорошо заполнить пространство между панелями и стеной. Угол возле окна тщательно запенивается, основную полость заполняют утеплителем. Или как вариант, полностью заполнить все пустоты пеной.

Устройство откосов из сэндвич панелей неплохая альтернатива более трудоемкому штукатурному варианту. Для их монтажа не потребуется проведения целого перечня «грязных» работ по нанесению штукатурки с дальнейшим выравниванием и чистовой покраской.

В некоторой степени уступает сэндвич панели для оконных откосов и гипсокартон, конструкции из которого более чувствительны к влаге, и также нуждаются в чистовой штукатурке.

Единственным конкурентом по быстрому и простому монтажу могут быть пластиковые панели, но, они не имеют собственного утеплителя. Если выбирать между сэндвич панелями и обычным пластиком то по тепло- и звукоизоляции выигрывают первые.

Приступаем к установке

Отделка откосов окон сэндвич панелями

Откосы сэндвич панелями сделать будет довольно просто, если вы будете придерживаться правил и последовательности действий. Даже если нет опыта отделки откосов своими руками, то не нужно бояться этой работы. Перед началом монтажа необходимо подготовить инструмент и материалы, вам понадобятся:

  1. Сэндвич панель – из какого материала приобретать, вы выбираете сами
  2. Стартовый профиль
  3. F профиль
  4. Жидкий пластик – используется по желанию
  5. Рулетка и нож
  6. Отвертка с саморезами, шуруповерт и дрель – последние есть наверно в каждом доме.

Откосы из сэндвич-панелей в панельном доме

Я уже говорил, что производить монтаж нужно минимум через сутки после установки новых окон. С помощью рулетки необходимо сделать замеры и вырезать панели для боковых и верхнего откосов. Ножом убираются ненужные куски монтажной пены и начинается установка стартового П профиля с использованием саморезов для крепежа. Вкручивать их нужно с разрывом 10-15 см. Не забывайте, что первым крепится верхний профиль, а уже затем боковые должны плотно стыковаться с верхним. Далее приступаем к установке откосов сэндвичпанелью, она вставляется в пазы профиля. По той же схеме начинаем с верхнего откоса.

Отделка пластиковых откосов

Далее есть два варианта:

  • Первый – сверху и снизу вставляем кусочки стартового профиля в вертикальную планку, а затем уже в эти пазы входят боковые панели.
  • Второй – просто крепится панель встык с подоконником и верхним откосом, после чего с помощью жидкого пластика перекрываются зазоры.

Когда этот этап завершен, остается придать откосам законченный вид. Для этого пользуются f профилем, его нужно закрепить на краях сэндвич полотна. Для дополнительной теплоизоляции пустоты междусэндвич полотном и стеной заполняют монтажной пеной – никаких неудобств этот процесс не приносит, так как демонтировать ф профиль очень легко. После заполнения пустот ф планку возвращают на место.

Пластиковые откосы из сэндвич панелей на балконный блок

Еще один совет! Подрезать f профиль лучше после установки – для этого он крепится внахлест и затем с помощью карандаша намечается линия разреза. Таким образом, можно достичь максимальной стыковки планок.

Также рекомендуем к прочтению:

Удобная отделка откосов с f профилем пвх Красивые и удобные откосы своими руками из панелей ПВХ, дерева и просто оштукатуренные Практичный и легкий монтаж пластиковых откосов на окна Особенности применения пластиковых уголков на откосы Устройство и монтаж металлических откосов для окон

Монтаж сэндвич-панелей для окон

Установка таких изделий имеет ряд специфических и технических особенностей, без учета которых можно не получить положительного результата:

В местности с жарким климатом заказ оконных сэндвич-панелей с ренолитной пленкой обязателен, поскольку на солнце такая панель может нагреваться до 70°С – температуры, при которой вполне вероятна деформация пластика.
При монтаже панелей необходимо принимать во внимание высокое значение коэффициента линейного расширения сэндвич-панелей, который достигает 7*10 -50 С.
При подрезке панели в требуемый размер необходимо использовать дисковую пилу, имеющую мелкий шаг зубьев, поскольку в противном случае пластик может скалываться и расслаиваться. При этом резку нельзя выполнять при температурах ниже +5°С, так как в этих случаях материал сэндвич-панели стает весьма хрупким.

При монтаже используют только тот стартовый профиль, который рекомендуется производителем. Замена профиля не допускается. Сразу же после монтажа необходимо удалить защитную пленку.

Монтаж оконных сэндвич-панелей производится гораздо быстрее и удобнее, чем гипсокартонных откосов, о чем свидетельствует представленное видео.

Эксплуатационные характеристики оконных сэндвич-панелей

При своей легкости, а также богатой цветовой отделке (выпускаются изделия с матовой и глянцевой поверхностью пластика, а также ламинированные) рассмотренные панели для окон отличаются:

  • высокой стойкостью к солнечному излучению;
  • низким влагопоглощением;
  • достаточной поверхностной стойкостью против абразивных внешних воздействий;
  • устойчивостью против возможных циклических нагрузок;
  • значительным температурным диапазоном работоспособности (от –50 до + 60°С).

Внешний вид установленных оконных сэндвич-панелей можно рассмотреть на фото.

Варианты оконных откосов

Традиционный способ выполнения отделки это конечно штукатурка. Если подобные работы выполняются квалифицированным специалистом, то на многие годы про ремонт откосов можно забыть. Немаловажным моментом  при выборе такого способа, является отсутствие необходимости в установке пластикового уголка на границе откосов и стены.

Выбор подобного способа оправдан в первую очередь если стена в которой находится окно, также выровнено с помощью штукатурки. Но, учитывая что при выведении откосов слой штукатурки достигает 5-7 см. и более, необходимо устанавливать армирующую сетку. Выполнить качественно такую работу может только мастер.

Меня этот вариант не устраивал потому что стена обрамляющая окно, была выполнена из гипсокартона и кроме того уже была установлена столешница, выполнявшая роль подоконника.

Как альтернатива рассматривались три варианта. Отделка откосов окна с помощью гипсокартона, с последующей покраской, откосы из гипсокартона с наклеенным на его поверхность пластиком и использование сэндвич панелей.

Сейчас вариант с покраской откосов из гипсокартона используется пожалуй только при бюджетном ремонте нежилых помещений. Пластик наклеиваемый на основу из гипсокартона  — разновидность того же экономичного варианта.

Температурные перепады, а также повышенная влажность, достаточно быстро разрушают гипсокартон. Выполнять реставрационный ремонт через каждые 2-3 года — не наш метод. Поэтому мы остановили свой выбор на ПВХ сэндвич панелях.

Сэндвич панель представляет из себя 10 мм. бутерброд состоящий из двух листов ПВХ между которыми расположен утеплитель из пенополистерола. Единственным неудобством при покупке, является необходимость приобретения целого листа размером 3000х1500 мм.

В работе с ним не возникает трудностей — он легко режется болгаркой и даже обычным ножом (в случае необходимости грубого разрезания на куски для подъема в квартиру).

Сэндвич панели для окон цена и качество

При выборе сэндвич панелей обратите внимание на их качество и отделку. Стоимость колеблется в зависимости от типа, цвета, структуры и толщины облицовочной плиты

Современный рынок монтажных материалов предлагает различных спектр структур: как рельефных, так и ровных. К тому же, широкий ассортимент цветовой гаммы позволяет подобрать сэндвич панель индивидуально подходящую под интерьер помещения. Использование более плотных материалов значительно поднимет планку в цене. Также, при покупке сэндвич панелей импортного производства, придется заплатить еще больше. Однако, качество производимого отечественного покрытия уже ничем не уступает иностранному изделию. Поэтому дважды подумайте относительно необходимости покупки импортной сэндвич панели.

Особенности материала

В отличие от деревянных оконных конструкций, современные пластиковые рамы имеют оборудование для проветривания. Именно для этого верхняя часть створки откидывается, образуя в результате узкий проем, через который осуществляется приток воздушных масс. В силу этого образуются завихрения воздуха с резкими температурными перепадами. Чтобы увеличить эксплуатационный период оконной системы, нужно ответственно подойти к отделке откосов окна.

Для этих целей нередко используют гипсокартон, однако зимой этот материал может промерзнуть. Кроме того, за ним нужно тщательно ухаживать. Если постройка выполнена из ж/б блоков или кирпича, для максимальной теплоизоляции откосных панелей следует использовать сэндвич. Основные достоинства материала:

  • не нуждается в особом уходе, любое загрязнение можно убрать с помощью мыльного раствора;
  • небольшой вес конструкций;
  • устойчивость к воздействию солнечных лучей;
  • стойкость к появлению грибка;
  • материал не нуждается в дополнительном оформлении, внешняя поверхность напоминает оконный пластик;
  • высокие показатели тепло- и звукоизоляции, для улучшения термоизоляции и адгезии панели с откосом можно использовать строительную пену;
  • хорошая паропроницаемость, панели не промокают и не деформируются под действием влаги;
  • устойчивость к механическим повреждениям;
  • стильный дизайн;
  • приемлемая цена;
  • материал является экологически безопасным, в процессе эксплуатации не выделяются вредные для человека вещества.

Несмотря на ряд очевидных преимуществ сэндвич, как и любой другой строительный материал, имеет ряд недостатков. Некоторые из них:

  • неправильно выполненная установка панелей может стать причиной появления зазоров и трещин;
  • под действием высоких температур конструкции желтеют и деформируются;
  • нельзя проводить монтаж изделий, если между петлей и стеной имеется небольшое расстояние (иначе панели будут «гулять» по всему периметру).

Вариации оформления откосов

Самостоятельный монтаж сэндвич панелей

Как показывает практика, больше всего проблем возникает при покупке стройматериалов для оформления откосов. Если дом был построен по канадским технологиям, откосы сделать гораздо проще: в сип-панели, в которой намечен проем для окна, вырезают треугольник нужного размера, изоляцию тепла которого обеспечивает сама панель. Если проем для окна достаточно большой, из сип-панели вырезают блоки над окном и под ним, после чего устанавливают само окно. При этом теплоизоляция сохраняется в том же количестве.

Случается, что для создания откоса для окон используют гипсокартон, но при этом появляется вероятность промерзания такой отделки в зимние холода, и ухаживать за таким откосом намного сложней.

Если же здание построено из кирпича или железобетонных блоков, добиться максимальной теплоизоляции поможет лишь сэндвич-панель. Как советуют мастера, также можно воспользоваться ячеистым пластиком, однако его плотности и ударной прочности бывает слишком мало, а монтажные работы слишком трудоемкие.

Список источников

  • remont.ws
  • www.sehndvichpaneli.ru
  • remontonly.ru
  • 7lestnic.com
  • samsmogy-remont.ru

устройство, плюсы и минусы и руководство по монтажу

Прежде всего разберёмся, что представляют собой откосы и для чего они нужны. Откосами называют внутренние стенки ниши, которая находится в оконной коробке. Установка окна сама по себе не является законченным процессом, если не проведены дополнительные манипуляции, которые в большинстве случаев включают оштукатуривание, шпаклёвку и при необходимости — покраску конструкции.

Популярные в современное время ПВХ-изделия также требуют соответствующего утепления, которое представлено откосами и материалом-утеплителем, размещающимся внутри.

Можно ли избежать покупки теплоизоляционных материалов? Можно, для этого достаточно рассмотреть откосы из сэндвич-панелей, которые не только обеспечат помещению тёплый температурный режим, но и придадут окну законченный внешний облик. Последний параметр также является немаловажным, ведь аккуратный вид оконной рамы влияет непосредственно на дизайн комнаты и создаёт определённое мнение о владельце квартиры или частного дома.

Минусы и плюсы откосов из сэндвич-панелей

Основные преимущества и недостатки

Указанный тип откосов выполняется при помощи монтажной пены — качественного герметика на полиуретановой основе. Материал распределяется по центру между двумя небольшими листами из ПВХ-конструкции.

Среди главных его преимуществ выделяют следующие:

  1. Никакой дополнительной обработки и декорирования поверхности после установки откосов не требуется, ведь плоскость отличается структурой, в точности похожей на металлопластиковые изделия.
  2. Гипсокартон с течением времени подвержен растрескиванию и промоканию под влиянием влаги, представленной в виде конденсата. Сэндвич-панели для оконных откосов всегда остаются непромокаемыми и не разрушаются.
  3. Если и понадобится утепление сэндвич-панелей, то это скорее в мерах перестраховки, ведь материал совершенно не пропускает холод. Специалисты чаще проводят подобные мероприятия с целью обездвижить и укрепить конструкцию на окне.
  4. Очистить сэндвич-панели не составляет никакого труда, тряпочкой, смоченной в мыльном растворе, оттираются пыль, грязь и даже кофейные пятна. Если это не помогло, разрешается использовать моющее средство, которым обычно моют посуду, но без наличия в составе абразивного вещества.
  5. Установка сведена к простой и понятной процедуре, таким образом, справиться с монтажом сможет даже новичок в строительном деле.
  6. Срок эксплуатации, заявленный изготовителем, колеблется от 15 до 20 лет. Откосам не страшны град, сильный ветер и дождь.

Самое время обсудить минусы сэндвич-панелей. Скорее они связаны с низким качеством предлагаемого материала, поэтому при покупке обращайте внимание на производителя, не бойтесь задавать продавцу-консультанту неудобные вопросы и требовать показать сертификацию.

Обращайте на качество материала панелей

Это в ваших интересах, ведь панели низкого качества под влиянием знойной погоды и высоких температур приобретают жёлтый оттенок, от которого невозможно избавиться, и деформируются, поэтому считаются крайне ненадёжными и ломкими.

Многое зависит от старательности и ответственности того, кто принялся за монтаж откосов из сэндвич-панелей. Небрежное отношение, спешка и несоответствие технологии установки может впоследствии привести к образованию пустот между панелями и подоконником.

Устройство откосов из сэндвич-панелей

Изучение устройства внутренней конструкции позволяет сделать вывод, что откосы из сэндвич-панелей очень похожи на привычные пластиковые. Если вы обратите внимание на функциональную составляющую этих двух экземпляров, то поймёте, что их технические характеристики также идентичны.

Чтобы сделать откосы из сэндвич-панелей своими руками, вам придётся собрать в одно целое несколько компонентов изделия, а именно:

  1. Профиль, выполненный из пластика, представленный в П-образной форме. Другое его название — стартовый профиль, ведь именно с его монтажа берёт начало установка приспособления. Фиксация происходит непосредственно по периметру оконной коробки, создавая нужное соединение откосов между собой и с другими важными деталями окна.
  2. Сэндвич-панель представляет собой композит, где полиуретан или полистирол находится в центре между пластинами, сделанными из пластика. Толщина панели может быть самой разнообразной — от 10 до 32 мм включительно. Какая модель подойдёт в этом конкретном случае, зависит от свободной площади, идущей от края оконной коробки до её торца. Специалисты рекомендуют воспользоваться универсальным устройством, толщина которого составляет 24 мм.
  3. Наличник — профиль из пластика, принимающий F-образный вид. Отличие от стартового профиля состоит в том, что наличник дополнительно имеет выступающую широкую часть, перекрывающую стык, образующийся во время монтажа конструкции между листом и углом окна, который расположен с наружной стороны.

Мастера применяют и другие способы обустройства сэндвич-панелей. В большинстве случаев в ход идут кронштейны, фиксирующие переднюю часть панели за счёт присоединения наличников из пластика по типу рейки. Такой тип откосов называется европейским, а процесс сборки больше напоминает конструктор, позволяющий превратить монтаж откосов из сэндвич-панелей в лёгкую и быструю процедуру.

Пошаговое руководство по монтажу

Подготовительные работы

Чтобы установить откосы из сэндвич-панелей, необходимо вооружиться нужным набором инструментов и материалов. Для работы пригодятся:

  • Сэндвич-панель.
  • П-профиль, являющийся стартовым.
  • F-профиль — так называемая крышка устройства.
  • Пластик в жидкой форме (желательно).
  • Строительная рулетка.
  • Остро заточенный нож.
  • Саморезы величиной 2,5 *7 мм.
  • Несколько отвёрток с разными наконечниками, дрель можно заменить шуруповёртом.

Вооружившись рулеткой, произведите замеры длины и ширины откосов, это главный ориентир, определяющий итоговые размеры сэндвич-панелей для откосов. Беря во внимание эти значения, вырежьте ножом несколько полос: одна будет располагаться в верхней части окна, а оставшиеся две — по бокам.

Теперь поговорим о том, как правильно раскроить элементы сэндвич-устройства:

  • Ширина элементов закладывается на 10 мм больше от первичных измерений окна, это обеспечит более плотное соприкосновение с рамой.
  • Вокруг оконной коробки прямо в застывшей пене следует вырезать отверстие, глубина которого составляет 100 мм, а ширина 1 мм.
  • На крае, где будет располагаться сэндвич-панель, отмерьте 10 мм и проведите линию. Режьте материал строго по линии, но захватывайте исключительно верхний и утеплительный уровни. Чем резать сэндвич-панель для откосов? Специальный инструмент для этого не понадобится, можно обойтись обычным кухонным ножом.
  • Нарезайте с торца, лишние слои уберите.

В случае если отделка откосов сэндвич-панелями планируется в одном месте, можно постараться сэкономить и купить уже готовые, нарезанные полосы, не приобретая цельную панель.

Основная часть работы

После подготовки нужных инструментов и материалов переходим к основной части процесса монтажа откосов. Сначала устанавливаем каркас:

  1. Тщательно обрабатываем оконную коробку — избавляемся от излишков монтажной пены, проходим по конструкции тряпочкой, чтобы очистить её от пыли и мусора.
  2. Распределяем по всей площади откосов пароизоляционный материал. Если вы хотите ещё больше утеплить проёмы, воспользуйтесь полосами пеноплекса.
  3. Кисточкой, аэрозолем или прямо из тубы (в зависимости от упаковки) нанесите на покрытие антисептическое средство, которое в будущем защитит окно от появления плесени, размножения грибков и других вредных веществ.
  4. Ориентируясь на внутреннюю часть устройства, следуя периметру, произведите установку обрешётки, выполненной из дерева. Размеры реечного материала составляют 20*40 мм. Рейка закрепляется дюбель-гвоздями. Соблюдайте расстояние, которое должно достигать 40 мм. На участках швов, где состыковываются боковая и верхняя рейки обрешётки, заложите зазор от 10 мм и более — он понадобится для установки ПВХ-элементов на откосы вверху. Если каркас невозможно закрепить, облицовка сэндвич-панелями фиксируется при помощи пены.
Наружные полосы располагаться внахлёст

Установка панелей всегда производится с верхней части оконной коробки, переходя к нижней. Поместите выступающий элемент в образованный паз таким образом, чтобы деталь плотно прилегала к окну. Свободное пространство заполните материалом, который обеспечит сохранение температуры и изолирует оконную конструкцию от сквозняков, для этого лучше применить изовер.

Закрепление внешней стороны происходит за счёт саморезов, сверьтесь с правильностью положения верхней отделки при помощи строительного уровня. Отделка боковых откосов представляет собой отделку специальной кромкой.

Заключение

Когда монтаж откосов подошёл к концу, обустройте сверху F-профиль, закрыв им неаккуратные края панелей, образуя своеобразный нахлёст на каждом из углов, ещё раз обрежьте излишки и насладитесь конечным результатом.

Оцените статью:

(6 голосов, среднее: 2.5 из 5)

Поделитесь с друзьями!

Оконные откосы из сэндвич-панелей — плюсы и минусы

Установка новых окон – это только начало оформления оконных проемов. После монтажа стеклопакетов по периметру проема остаются монтажные швы, заполненные пеной и черновые поверхности, которые следует спрятать от посторонних глаз. Эти поверхности называются оконными откосами. От того, насколько глубоко установлена оконная конструкция и какой толщины сама стена здания, зависит ширина получившихся откосов.

Та часть проема, что осталась с уличной стороны, называется наружным откосом, а часть его со стороны помещения – внутренним. Данное правило относится к частным домам, где все зависит от вкуса и дизайнерских требований владельца. В многоквартирных домах окна устанавливаются соответственно наружному уровню стены, в итоге отделка откосов необходима только на внутренней стороне.

3 основные функции откосов

  • Уменьшение теплопотерь в помещении. Тщательная герметизация монтажных швов, плюс дополнительное утепление проемов гарантирует отсутствие сквозняков и протечек;
  • Защита монтажной пены. Без защиты, на открытом воздухе пена быстро разрушается, появившиеся пустоты не препятствуют проникновению уличного холода, а само окно начинает «болтаться» в проеме;
  • Создание гармоничного и аккуратного внешнего вид. Даже самый дорогой фирменный стеклопакет не украсит интерьер, если откосами служит неровно обрезанная кирпичная кладка, потемневшие бревенчатые спилы или пузыри застывшей строительной пены.
    А по всему вышесказанному вывод однозначен – красивым откосам быть!

Виды оконных откосов

Прежде, чем решать вопрос отделки, рассмотрим их классификацию:

По месту нахождения. Тут все предельно просто:

  • Наружные – снаружи (с улицы)
  • Внутренние – внутри (со стороны помещения).

По форме. Повторяют форму оконного проема, делятся на:

  • Стандартные — для прямоугольных или квадратных окон.
  • Арочные (изогнутые) – для оконных конструкций округленной формы.

По материалу. Вот здесь ситуация разнообразней:

  • Гипсокартонные. Простой и дешевый вариант отделки. Легко раскраиваются, гнутся, устанавливаются, стоят копейки, подходят для увлеченных «самоделкиных». Не используются для наружных работ, требуют шпаклевки и покраски, имеют самый короткий срок службы.
  • Штукатурные. Выполняются специалистами. Сделать их можно как внутри, так и снаружи. Прослужит такая отделка не менее 5 лет. Далее структура откоса, состоящая из штукатурки, шпаклевки, краски, начинает расслаиваться, требуя ремонта.
  • Деревянные. Красиво, экологично и очень дорого. Идеальны для внутренней отделки, при условии, что окна не пропускают холод и не «потеют». Иначе постоянным «украшением» дерева станет плесень.
  • Сэндвич-панели. Современный отделочный материал, о котором поговорим подробнее.

Это так называемые «теплые» панели — трехслойная разновидность панелей пластиковых. Внутренний слой состоит из вспененного пенополистирола, а снаружи прочный долговечный пластик. Такая слоистая структура позволяет надежно изолировать помещение от уличных сквозняков, холода, сырости. Сочетание пластика с утеплителем позволяет сделать откос быстро и удобно. Скорость установки обусловлена:

  • Легкостью нарезки пластика по требуемым размерам;
  • Отсутствием этапов утепления и окраски.

В результате отделки оконная система приобретает вид единой конструкции. Относится это не только к белому пластику. ПВХ – панели выпускаются в разнообразной цветовой гамме, можно подобрать идеально совпадающую по цвету (текстуре) отделку даже к деревянным рамам.

Преимущества и недостатки пластиковых откосов

Самый большой плюс пластика это длительная эксплуатация без потери качественных свойств. В отличие от других видов откосов, пластиковые прослужат более 20 лет. А вот стоить, при этом, они будут гораздо дешевле деревянных.

Процесс отделки удобен и несложен. Для одного стандартного окна он занимает, в среднем, 1.5 часа. По завершении монтажа проем становится полностью защищенным от пыли, шума, холода и сырости. Уход за пластиком заключается в мытье поверхности теплой водой. Моющее средство требуется только при явных загрязнениях.

Имея с пластиковыми рамами одинаковый коэффициент расширения, ПВХ откосы помогают сохранять постоянную геометрию оконной конструкции, а значит, избегать перекосов рам и появления щелей.

Пенополистирол разрывает «мостик холода» от наружной стены, препятствуя появлению конденсата на окнах, не поддерживает развитие плесени. Устойчив к воздействию ультрафиолета, влаги, перепадам температур.

Недостатки

  1. Сэндвич-панели механически менее стойкие, чем дерево. При эксплуатации их можно повредить.
  2. Пластик горючий материал, использовать рядом с ним нагревательные приборы недопустимо.

Установка теплых ПВХ откосов

Монтировать их рекомендуется сразу после установки новых окон. Необходимо только выждать, когда монтажная пена полностью затвердеет, заполнив все промежутки между стеной и оконной рамой. Пену используют влагостойкую.

Раскроенные по нужным размерам полотна будущих откосов заводятся за раму на 3-6 мм, начиная с верхней горизонтали, и закрепляются.

Стыки промазываются жидким пластиком.

Устанавливается F-профиль. Он подбирается в цвет сэндвич-панелей. Служит для маскировки стыка откоса с наружной стеной помещения.

Готово. Теперь Вам не страшен никакой холод!

Сэндвич панели для откосов как правильно выбрать и закрепить

В доме двери и окна должны иметь устойчивость к нагрузкам. На улице сильный ветер, дождь, изменение температуры, а внутри – другая атмосфера. Эти воздействия могут разрушать дверь. Стены построенных зданий могут стоять много десятилетий, а вот двери и окна приходится обновлять. Сразу после их установки необходимо провести отделку.

Сэндвич панели

Это новый вариант обработки околооконного пространства. Благодаря им получается красивый проем для оконного блока. Для их монтажа не надо много знаний или опыта. Кроме того, что этот материал имеет прекрасные эстетические качества, он еще имеет другие положительные характеристики. Конструкции с таким отделочным материалом не портятся от перепада температур.

Пример панелей

Название материал получил из-за своей конструкции. Они состоят из нескольких слоев. Первый содержит лист пластика и утеплитель из полистирола. Второй – декоративный слой, располагающийся на обеих сторонах. Материал для отделки с трехслойной конструкцией, является достаточно жестким, прекрасно держит форму. В роли утеплителя выступает экструдированный пенополистирол. Такие панели имеют толщину от 10 до 32 мм. Цвет декоративного покрытия дает возможность подбирать необходимую отделку для оформления помещения.

В разрезе

Положительные характеристики

Такая отделка имеет преимущества, особенно, если при изготовлении придерживались ГОСТа. К ним относятся:

  • простой монтаж,
  • легкий уход,
  • долговечность,
  • влагостойкость,
  • маленький вес,
  • устойчивость к перемене температуры,
  • устойчивость к биологическим воздействиям,
  • низкая теплопроводность.

Чтобы выполнить монтаж, следует иметь определенные инструменты:

  • ножницы для резки металла,
  • механический степлер,
  • острый канцелярский нож с запасками,
  • спиртовой уровень,
  • малярный шпатель,
  • электрическая дрель,
  • монтажная пена.

Когда установлены новые стеклопакеты, ждут около суток, чтобы монтажная пена застыла. Затем излишки удалить ножом в уровень с рамой. Прежде, чем начнется установка, участок необходимо хорошо подготовить. Очистить от строительного мусора, различных загрязнений,  пыли, нанести специальное антисептическое вещество.

Для качественного монтажа следует иметь пластиковые профили: П-образный и F-образный. Выполнить измерения высоты и ширины откосов. По этим данным величинам разрезать панели. Отделка сэндвич панелями позволит придать красоты внешнему виду и обеспечить теплоизоляцию. Хорошо выполненные откосы предохранят монтажные швы, которые не дают окнам запотевать.

Варианты отделки

После монтажа новых оконных блоков каждый самостоятельно принимает решение, как сделать откосы из панелей. Есть несколько видов работ:

  • при помощи штукатурки,
  • используя листы гипсокартонные,
  • при помощи пластиковых полос,
  • из металла,
  • с использованием древесины.

Штукатурка

Процесс штукатурки выполняется несколькими этапами. Сначала, чтобы повысить адгезию, необходимо обработать поверхность специальной грунтовкой. Затем нанести штукатурку в несколько слоев. Каждый слой перед нанесением последующего должен хорошо высохнуть. Это самый доступный по цене метод, но он малоэффективный. Это объясняется отсутствием теплоизоляции, что приводит к запотеванию стекол на окнах. Штукатурная смесь может наноситься при помощи специальной сетки. Образовавшиеся зазоры заполняют силиконом.

Оштукатуренные откосы

Гипсокартон

Если откосы выполнить правильно, они смогут украсить дом. К тому же, они долговечны. Изоляцию выполнить в этом случае лучше специальной минеральной ватой или монтажной пеной. Оба материала обладают прекрасными свойствами по теплоизоляции. Затем, как листы гипсокартона будут порезаны по размерам и установлены, их необходимо покрыть несколькими слоями грунтовки глубокого проникновения. Затем место откоса следует прошпаклевать, зашкурить мелкозернистой наждачной бумагой. После этого еще раз нанести грунтовку и покрасить водоэмульсионной краской. Но гипсокартонный материал боится влаги, поэтому откосы, находящиеся снаружи, не рекомендуется им обрабатывать.

Откосы из гипсокартона

Пластик

Этот материал считается универсальным. Он имеет много положительных характеристик, к которым относится:

  • простота монтажа,
  • надежность,
  • отличные показатели шумоизоляции и теплоизоляции,
  • презентабельный внешний вид,
  • монтаж можно производить снаружи здания и внутри.

Панели могут быть изготовлены из вспененного ПВХ. Присутствовавшая пористая структура делает изоляцию тепла  улучшенной, от резкой перемены температур она не деформируется.

Листовым материалам есть аналог – панели, своими руками их установить не сложно. Это прекрасный вариант для оборудования оконных и дверных боковых проемов. Существует большой выбор цветовой гаммы, так что подобрать панель под оттенок окна или двери не составит труда.

Откосы из сэндвич панелей

Устройство оконных или дверных откосов из сэндвич панелей

Структура этого отделочного материал аналогична поверхности пластикового окна. Поэтому использовать дополнительный декор не нужно. При обработке такими панелями необходимо соблюдать техническую инструкцию, и иметь немного практики в проведении этого монтажа. Если приобрести панели в супермаркете готовые к установке – это может ускорить и упростить установку.

Монтаж необходимо начинать с подготовительных процессов. Сюда входит приобретение специальных инструментов и необходимых материалов:

  • пластиковые профили,
  • панели толщиной не менее 8 мм,
  • полоса стартовая,
  • утеплительный материал,
  • рейки из дерева,
  • электрическая дрель со сверлами,
  • измерительная рулетка,
  • малярный шпатель,
  • спиртовой уровень,
  • раствор из песка и цемента,
  • саморезы различной длины и диаметра,
  • канцелярский острый нож,
  • ножницы, которые предназначены для резки металла,
  • степлер.

Подготовить рабочую поверхность. Для этого удалить остатки старых отделочных материалов: штукатурки, шпаклевки либо обоев. Обработать чистую поверхность антигрибковым составом. Если во время монтажа нового стеклопакета образовались зазоры, их заделывают раствором из цемента. Этот процесс необходим, чтобы закрыть срезанную монтажную пену. Таким образом, она не будет портиться от прямых УФ лучей, и уплотнится монтажный шов.

Чтобы установка панелей своими руками была качественной, используют несколько технологий. Одна из них упрощенная. Сначала по бокам проема монтируются рейки из древесины. Они крепятся длинными шурупами, но до конца не фиксируются. Отверстия, приготовленные для шурупов, выполняются дрелью. Боковушки проема оформить, как положено, чтобы они были прямыми и только потом затянуть шурупы до конца.

Теперь можно устанавливать стартовую полосу. Ее крепят по внешнему краю окна. Состыковка полос проводится так, чтобы соединения были ровными и гладкими. Если появляются выступы, их срезают ножом. Эти П-образные профили из пластика имеют специальный паз, куда будет размещаться панель. Противоположный край прикрепляют по диагонали к рейкам. Затем крепится дугой F- образный профиль, а стыки покрываются герметиком.

Установка

Результат будет отменным, если придерживаться некоторых рекомендаций, которые дают специалисты:

  • монтаж начинают с детали, которая сверху;
  • если использовать специальную монтажную пену, важно помнить, что когда она застывает, имеет свойство расширяться и может действовать на конструкцию;
  • при образовании излишка силикона убирать его надо при помощи кусочка пластика;
  • материал выбирать хорошего качества;
  • до тех пор, пока не закончится установка откосов, с окон не снимают защитную фабричную пленку;
  • чтобы изготовленная конструкция осталась целостной и не потеряла внешнего вида, сразу после монтажа ее оставляют на 18 часов.

Еще один вариант, когда не использовалась стартовая полоса в начале. В таком случае в монтажной пене выполняется  углубление, а в него вставляют сэндвич панели, изготовленные из ПВХ, предназначенных для откосов. Но какой бы вариант не был выбран, первоначально стоит изучить информацию о правильной установке и последовательности проведения всех этапов.

Установка на оконные откосы показана в этом видео:

Вконтакте

Facebook

Twitter

Google+

состав и свойства материала, процесс установки при отделке окон из ПВХ

Последний этап после монтажа пластиковых окон — оформление откосов снаружи и внутри помещения. На сегодняшний день есть множество различных способов внутренней отделки, но большую часть из них могут выполнить только специалисты. Однако существует один вариант, который можно реализовать самостоятельно — установка сэндвич-панелей для откосов. Провести монтаж этих конструкций под силу даже начинающему мастеру, важно только изучить все нюансы работы.

Особенности материала

В отличие от деревянных оконных конструкций, современные пластиковые рамы имеют оборудование для проветривания. Именно для этого верхняя часть створки откидывается, образуя в результате узкий проем, через который осуществляется приток воздушных масс. В силу этого образуются завихрения воздуха с резкими температурными перепадами. Чтобы увеличить эксплуатационный период оконной системы, нужно ответственно подойти к отделке откосов окна.

Для этих целей нередко используют гипсокартон, однако зимой этот материал может промерзнуть. Кроме того, за ним нужно тщательно ухаживать. Если постройка выполнена из ж/б блоков или кирпича, для максимальной теплоизоляции откосных панелей следует использовать сэндвич. Основные достоинства материала:

  • не нуждается в особом уходе, любое загрязнение можно убрать с помощью мыльного раствора;
  • небольшой вес конструкций;
  • устойчивость к воздействию солнечных лучей;
  • стойкость к появлению грибка;
  • материал не нуждается в дополнительном оформлении, внешняя поверхность напоминает оконный пластик;
  • высокие показатели тепло- и звукоизоляции, для улучшения термоизоляции и адгезии панели с откосом можно использовать строительную пену;
  • хорошая паропроницаемость, панели не промокают и не деформируются под действием влаги;
  • устойчивость к механическим повреждениям;
  • стильный дизайн;
  • приемлемая цена;
  • материал является экологически безопасным, в процессе эксплуатации не выделяются вредные для человека вещества.

Несмотря на ряд очевидных преимуществ сэндвич, как и любой другой строительный материал, имеет ряд недостатков. Некоторые из них:

  • неправильно выполненная установка панелей может стать причиной появления зазоров и трещин;
  • под действием высоких температур конструкции желтеют и деформируются;
  • нельзя проводить монтаж изделий, если между петлей и стеной имеется небольшое расстояние (иначе панели будут «гулять» по всему периметру).

Нужно понимать, что отрицательные характеристики проявляются только у низкокачественных материалов. Именно поэтому приобретать панели нужно в специализированных торговых точках, которые реализуют сертифицированную продукцию высокого качества.

Состав панелей

Листы сэндвича выполнены из экструдированного пенополистирола толщиной 0,9 см. Изделия могут быть оформлены ПВХ по одну или обе стороны. Размер панелей для окон — 150 на 300 см. В составе присутствуют следующие материалы:

  1. Брус из дерева, являющийся наводящим.
  2. Верхняя панель, выполняющая роль декоративной отделки.
  3. Различные по форме профили, изделия С-образного типа устанавливают со стороны помещения. Специальный J-образный элемент нужен для крепления внутренней границы.
  4. Полистироловый утеплитель, которым заполняются все полости. В силу этого конструкции не дают холоду проникать внутрь помещения.

Для утеплителя используется вспененный пластик, пенополиуретан, а также экструдированный полистирол. Наружный слой может быть выполнен из таких материалов:

  1. Многослойный пластик. Для его изготовления смолами пропитывают слоистый материал, который состоит из прессованной крафт-бумаги.
  2. Листы жесткого ПВХ. Для производства сэндвича используют белый листовой материал, толщина которого может варьироваться от 0,8 до 2 мм. Специальное внешнее покрытие бывает как матовым, так и глянцевым.
  3. Листы вспененного пластика. Материал внутри пористый, имеет высокие термоизоляционные показатели.

На сегодняшний день в строительных магазинах представлена широкая цветовая гамма изделий, что дает возможность подобрать оттенок в тон окна. Следует отметить, что сэндвич для окон может быть в виде готовой системы. В таком случае не требуется проведения каких-либо подготовительных работ по сборке конструкции. Изделия фиксируются к откосу с помощью специальной клеевой смеси. Второй вариант предполагает сборку и фиксацию панели при помощи саморезов.

Панели могут быть одно- или двусторонними. В последнем варианте все стороны считаются лицевыми. Некоторые склонны думать, что сэндвич можно использовать только для пластиковых оконных конструкций, однако их допустимо устанавливать и на деревянные окна. Односторонние конструкции предполагают, что одна сторона внешняя, а вторая внутренняя. Лицевая часть немного толще черновой. Важно понимать, что монтаж сэндвич-панелей для откосов ПВХ окон очень важен по ряду причин:

  • изделия препятствуют образованию конденсата и попаданию влаги;
  • улучшаются термоизоляционные характеристики;
  • швы защищаются от разрушения.

Процесс установки

Процедура монтажа откосов сэндвичем предполагает несколько этапов. Первым делом необходимо подготовить инструмент. Для работы понадобится:

  • пластиковый П-образный, а также кантовочный профиль;
  • саморезы и шуруповерт;
  • штукатурка;
  • измерительная лента;
  • уровень;
  • жидкие гвозди;
  • карандаш;
  • строительный пистолет;
  • монтажный нож;
  • герметик;
  • грунтовка;
  • противогрибковое средство;
  • наждачка;
  • дрель.
Подготовительный этап

Панели являются практичным строительным материалом, который легко монтируется. Конструкции могут быть двух- или трехслойными. Последний вариант по обе стороны покрыт ПВХ. Эти изделия можно монтировать на каркас из дерева, поскольку они имеют высокие параметры жесткости. Однако фиксировать их на стены при помощи жидких гвоздей не имеет смысла, ведь у пластика низкие показатели адгезии.

Для установки двухслойных конструкций можно использовать любой из возможных вариантов фиксации: на деревянный каркас, жидкие гвозди, строительную пену. Второй вариант предполагает использование минимального пространства. На этапе подготовки нужно хорошо зачистить откосы, убрать все, что может стать причиной отслоения конструкции от основы, удалить неровности и бугры. Если после монтажа оконных конструкций остались излишки строительной пены, их нужно срезать. Все участки, которые не задействованы в установке, следует накрыть полиэтиленом, чтобы предотвратить разрушение оконной конструкции и подоконника.

Затем нужно приготовить штукатурную смесь для проведения черновых работ. Полученным раствором следует заделать все трещины, чтобы сделать поверхность идеально ровной. Проверка проводится при помощи уровня. Если начальная поверхность была идеальной, процедуру оштукатуривания можно не проводить.

После застывания смеси откосы следует обработать грунтовкой для пористых поверхностей. Это нужно для того, чтобы клеевой состав прочно зафиксировал сэндвич. После высыхания грунтовки осуществляется противогрибковая обработка. На этом подготовительные работы можно считать оконченными.

Процедура монтажа

Первым делом нужно выполнить замеры откосов, а затем нарезать сэндвич. Сначала с помощью режущего предмета осуществляется кройка обшивочного материала. Специалисты рекомендуют разрезать сэндвич с помощью монтажного ножа. Конструкцию нужно уложить на пол и нанести разметку с помощью рулетки и карандаша. Края материала после нарезки необходимо обработать наждачкой.

Следующий этап — установка боковых откосов. При помощи саморезов осуществляется фиксация стартового профиля. Расстояние между саморезами должно быть не менее 15 см. Панель можно установить и без начального профиля. Для этого необходимо расположить сэндвич вплотную к оконной конструкции, заводя материал вглубь на 1 см. Крепление откоса осуществляется с помощью пены. Это более трудоемкий способ установки, но в итоге конструкция будет выглядеть эстетичнее.

Затем на материал наносятся жидкие гвозди, причем в середине располагается зигзагообразная полоска, а по периметру — прямые. Далее конструкция вставляется в первоначальный профиль и прижимается. Таким же образом проводится монтаж остальных панелей. Для декора проема по периметру наклеивают окантовочный профиль. Чтобы оформление выглядело аккуратно, угловые стыки срезаются под углом 45 градусов.

В процессе монтажа нужно стараться ставить элементы так, чтоб между ними был минимальный зазор. Для маскировки стыковых соединений можно использовать белый герметик. На этом этапе процедуру оформления пластиковых окон сэндвич-панелями можно считать завершенной. Для полного высыхания конструкции нужно подождать 1−2 дня. Правильно смонтированные откосы не нуждаются в особом уходе, изделия рассчитаны на долгий период эксплуатации.

Фиксация на пену

Такой способ установки предполагает использование многослойных панелей с двумя ребрами жесткости. Монтажные работы осуществляются по определенному алгоритму. Последовательность действий:

  1. Выполнение замеров. Это очень ответственный этап, нужно получить точные данные, чтобы в будущем при нарезке сэндвича не сделать ошибок.
  2. Установка стартового профиля.
  3. Нанесение разметки на облицовку и нарезка деталей.
  4. Монтаж верхней планки, который осуществляется путем вставки изделия в паз первоначального профиля.
  5. Заделка зазоров строительной пеной. Последнюю следует наносить очень аккуратно, ведь в процессе застывания она увеличивается в несколько раз. Опытные строители советуют отдавать предпочтение профессиональным материалам, которые нужно наносить тонким слоем.
  6. Установка пластмассового специального элемента, который фиксируется с помощью малярного скотча.
  7. Затем осуществляется обшивка боковых сторон откоса.

По окончании работ необходимо срезать излишки материала и дождаться полного застывания строительной пены.

Крепление на рейки

Еще один вариант оформления откосов сэндвичем — установка материала на рейки из дерева. Алгоритм проведения работ выглядит следующим образом:

  • Первым делом с откоса снимаются мерки, которые затем переносятся на панель. После этого проводится нарезка материала.
  • С внешней стороны рамы окна осуществляется установка деревянных реек. В результате должен вырисовываться законченный контур. Строительным уровнем определяется правильность проведенных работ.
  • Затем к оконной раме фиксируется профиль. В результате образуется незначительный зазор, который заполняется строительной пеной или минватой.
  • На следующем этапе сэндвич вставляется в профиль. При проведении манипуляций не нужно использовать клеящие смеси, достаточно взять строительный степлер и скобами пробивать наружную сторону панели. Такой метод фиксации можно использовать для трехслойных конструкций.

Если использование стартового профиля неприемлемо, все детали необходимо клеить. В подобной ситуации следует нанести герметик на внутренний угол, чтобы замаскировать образовавшиеся дефекты.

Отделка откосов пластиковых оконных конструкций — очень важный этап, которым не следует пренебрегать, поскольку в результате могут ухудшиться эксплуатационные характеристики окна в целом.

На сегодняшний день популярным материалом для оформления проемов являются сэндвич-панели. Их установку вполне можно провести самостоятельно без профессиональной помощи. Существует несколько способов фиксации изделий. Какой именно выбрать, каждый мастер решает для себя.

Подробнее читайте тут

Поделитесь с друзьями!

Окна сэндвич-панелей

, цена сэндвич-панели Керала, окна для сэндвич-панели

Подробнее о продукте

Окна сэндвич-панелей, цена сэндвич-панели из кералы, окна для сэндвич-панели

Приложение

PU Сэндвич-панель ( Полиуретановая многослойная панель) состоит из 2 слоев устойчивых к атмосферным воздействиям цветных стальных листов и между двумя слоями из огнестойких материалов нанесены твердые формы полиуретана.Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, спортивным залам, морозильным складам, очистным цехам и т. Д., Что обеспечивает поддержание температуры, теплоизоляцию, весовую нагрузку, защиту от атмосферных воздействий с богатыми красочность и хороший внешний вид.

Характеристики

Высокая прочность, износостойкость, маслостойкость, амортизация, эффект сохранения тепла хороший.

Параметры

Название продукта Полиуретановая (ПУ) сэндвич-панель
Толщина верхний слой 0.5-0,8 мм
основной материал 75 мм, 100 мм, 120 мм, 150 мм
нижний слой 0,5-0,8 мм
Эффективная ширина стандарт 960 мм
другое можно настроить
Длина можно настроить, менее 12 м
Плотность 38-40 кг / м3
Вес до модели
Цвет любой (обычно белый , синий, красный, серый,)
Допуск температуры -120-90 ℃
Уровень огнестойкости A2 (негорючий)
Профиль поверхности плоский, гофрированный, большое ребро, малое волна
Подшипник сжатия ≥0.2 МПа
Материал верхний слой PPGI (окрашенная оцинкованная сталь) цветной стальной лист
внутренний слой Пенополиуретан (инжектированный, не приклеенный)
нижний слой PPGI (предварительно окрашенная оцинкованная сталь ) цвет стальной лист
Детали Эксцентриковый крюк для крепления панели
Пленочное покрытие для защиты поверхностного слоя
Коэффициент теплопередачи 0.019 Вт / М * K
Характеристики теплоизоляция, энергосберегающая Ширина 100 мм может поддерживать температуру при 0 ℃ (подходит для хранения в свежем виде)
Ширина 150 мм может поддерживать температуру при -18 ℃ (подходит для холодное хранение)
Ширина 200 мм может выдерживать температуру -38 ℃ (подходит для замораживания)
водонепроницаемость и звукоизоляция
защита от атмосферных воздействий
уровень огнестойкости: B
высокий прочность и сопротивление изгибу
простая быстрая установка и демонтаж, экономия затрат на рабочую силу
легкий вес по сравнению с традиционными каменными или гипсовыми панелями
безопасный и зеленый, хороший внешний вид, без формальдегида
Срок службы может достигать 15-20 лет
Применение Может использоваться для стены, крыши, пола и перегородки холодильного склада, мобильного дома, су бурбанское жилье, загородное жилье, промышленные предприятия, склады, супермаркеты, больницы, стадионы, помещения для мероприятий, чистая мастерская и реконструкция резиденции, вилла, детский сад, коммерческое здание, реконструкция старых строений, теплоизоляция костров, аэропорт и т. д.
.

горячих панелей сэндвича пены полиэтилена для панельного дома

верхней части наклона

Сэндвич-панели из горячего пенополиэтилена панели для сборного дома на склоне

Описание продукта

Изображение о сэндвич-панелях

Спецификация о сэндвич-панелях

сэндвич-панели

1.Энергосберегающие, отличные характеристики / Высокое качество, водо- / звукоизоляция, легкие сэндвич-панели из пенополистирола

Сохранение тепла

Основным материалом для стеновых панелей является антизамерзание, сохранение тепла и экологичность.

Теплоизоляция

Отрегулируйте температуру в помещении в постоянном диапазоне.

Огнестойкий

Обе лицевые стороны с 4.5-миллиметровый кальций-кремний огнестойкий кабан, поэтому панели DQ EPS и цемент могут выдерживать высокую температуру 1000 ° C в течение 4 часов.

Водонепроницаемость

Испытания подтвердили, что из DQ EPS и цементных панелей можно изготавливать емкости для воды без каких-либо поглощающих функций и без каких-либо протечек.

Звукоизоляция

Материал стеновых панелей DQ (зернистость пенополистирола EPS) имеет прекрасную звукоизоляцию и звукопоглощающие функции.

2.Простой процесс строительства / Высокое качество, водо- / звукоизоляция, легкие сэндвич-панели из пенополистирола

Простота установки

Использование наших монтажных материалов (пенополиуретан и цемент Клей) легко построить дом.

Более короткое время

Для 50 кв. дом, используя DQ EPS и стеновые сэндвич-панели из цемента, три человека могут закончить его в течение ОДНОГО дня, в то время как при использовании традиционного блока, это займет не менее СЕМЬ дней с ОДНОЙ НЕДЕРОЙ.

3. Высокие показатели безопасности / Высокое качество, водо- / звукоизоляция, легкие сэндвич-панели EPS

High Intension

Стеновые сэндвич-панели DQ EPS и Cement могут быть прибиты непосредственно или с распорным болтом для подъема и подвешивания тяжестей, его можно покрыть керамической плиткой, обоями, деревянными панелями, покрытием и т. д.

Землетрясение

Сейсмические характеристики DQ EPS и Цементная стеновая сэндвич-панель имеет магнитуду 8 баллов.5.

4. Экономия места и затрат / Высокое качество, водо- / звукоизоляция, легкие сэндвич-панели из пенополистирола

Экономия места

Стеновые сэндвич-панели из пенополистирола и цемента DQ Благодаря толщине 60-180 мм, как тонкий и прочный строительный материал нового типа, он сэкономит много строительного пространства по сравнению с традиционным блоком.

Экономия затрат на рабочую силу

Стеновые панели As DQ легко и быстро построить.

Экономия затрат на фундамент

Так как вес стеновой панели DQ составляет всего 1/12 от традиционного блока, это сэкономит 2/3 стоимости строительной конструкции.

Приложение о сэндвич-панелях

Ненесущая стена, монтажные дома, виллы, общественные здания, коммерческие здания, жилые дома, брандмауэр, противопожарный склад, холодильная камера и т. Д.

Эта панель может работать как замена традиционных строительных материалов, таких как кирпич, пустотелый кирпич и т. Д.

(1) Система пола / Высокое качество, водо- / звукоизоляция, легкие сэндвич-панели EPS

(2) Кровельная система / Высококачественные, водо- / звукоизоляционные, легкие сэндвич-панели EPS

(3) Внутренние и внешние стены / Высококачественные, водо- / звукоизоляционные, легкие сэндвич-панели EPS

(4) Стеновая система Villa Wall / Высококачественные, водо- / звукоизоляционные, легкие сэндвич-панели EPS

Проект

.Сэндвич-панель Eps

для холодильной камеры Цена

EPS сэндвич-панель для холодильных камер цена

1.Использование: Стеновые и кровельные сэндвич-панели.

2. Конек крыши: Стальной гофрированный лист


3. Защитная крышка: Цветной стальной лист


4. Водосточный желоб: Цветной стальной лист


5. Водосток: ПВХ труба


6. Дизайн: По вашим чертежам или нужным деталям.


7. Изготовление: Строго изготавливать каждый элемент на основе подтвержденных чертежей.


8. Транспортировка: Хорошие отношения с линиями CSCL, OOCL, MSC, Maersk matine и т. Д.


9. Установка: Полные инструкции по установке или техническая поддержка путем назначения нашего инженера на место.


10. Подшипник: стальная конструкция делает дом устойчивым к сильному ветру со скоростью 100 км / ч и землетрясениям 7 баллов.


11.Защита: сэндвич-панель из цветной стали имеет хорошие огнестойкие и теплоизоляционные характеристики, соответствующие характеристикам цветного стального листа

12.Особенности: легкий вес; экономия затрат; удобство; простота установки; безопасность; отсутствие загрязнения.

Щелкните для получения дополнительной информации

1. Профессиональная команда дизайнеров и инженеров, Полное решение для проектирования дома. Мы можем сделать дизайн всего дома по вашему требованию.

2. Закупка и производство всех материалов для сборных домов.

У нас есть профессиональная команда по закупкам, которая гарантирует, что все материалы хорошего качества. И наша фабрика работает в соответствии со стандартами ISO, чтобы гарантировать, что производство работает с использованием высоких технологий.

3. Управление строительной площадкой и шеф-монтаж

Мы могли бы послать наших инженеров для помощи в надзоре за установкой, вам просто нужно подготовить команду, которая знает, что нормальные строительные работы будут в порядке.

Мастерская по производству стальных конструкций сэндвич-панелей высшего качества: внутренняя вместимость 5.69 м x 2,34 м x 2,18 м, общий вес размещения обычно составляет 17,5 тонны, объем — 24-26 м3.

контейнер 40 футов: внутренняя емкость 11,8 м x 2,34 м x 2,18 м, общий вес размещения

обычно составляет 22 тонны, объем 54 м3. Контейнер HC 45 футов: внутренняя вместимость составляет 13,58 м x 2,34 м x 2,71 м, общий вес размещения обычно составляет 29 тонн, объем — 86 м3.

Q1: Каковы ваши основные продукты?

A: Наши продукты включают склад и мастерскую из стальных конструкций, сборный дом K, дом T, дом SHS, дом H, контейнерный дом, виллу из легкой стальной конструкции, склад стальной конструкции, сторожевой ящик, сэндвич-панели и другие конструкционные материалы.

Q2: Что предоставит клиент до того, как завод предложит хорошее предложение?

A: Когда мы получаем запрос от клиента, клиент, пожалуйста, заполняет лист намерений о закупке, предоставляя нам информацию о размерах дома, эскизном чертеже, планировке и материалах для сборного дома. Мы разработаем чертежи и предложим конкурентоспособное предложение с учетом вышеуказанной информации.

Q3: Какие основные материалы для сборного дома?

A: Наши сборные дома материалы, в основном, включают легкие стальные конструкции, сэндвич-панели, черепицу, двери, окна, крышки, винты и другие аксессуары.

Q4: Как рассчитать общую площадь?

.

Установка откосов из сэндвич панелей, их размер, монтаж и устройство откосов .

При отделке откосов все чаще отдают предпочтение не традиционным гипсокартону или штукатурке, а материалам на основе полимеров. Помимо пластиковых панелей, получили широкое распространение и сэндвич-панели.

В отличие от полого внутри пластикового полотна, они наполнены застывшим пеноизолом, что наряду с укладываемой под панель минеральной ватой способствует еще большему снижению теплопроводности.

Размер сэндвич панелей для откосов

Отделка откосов с помощью сэндвич-панелей приобрела не меньшую популярность, чем то же, но с использованием панелей ПВХ, при этом, значительно улучшаются теплоизоляционные характеристики оконного проема.

Панель представляет собой две тонкие полимерные пластины, между которыми находится застывший пеноизол. В отличие от ПВХ, сэндвич удобнее кроить и обрабатывать, так как он не имеет полой структуры и соответственно не может треснуть.

Предприятия выпускающие этот материал обычно предлагают размеры 500х3000х10; 2000х3000х10; 1500х 3000х24; 1500х3000х32.

Различная толщина изделий позволяет подобрать материал исходя из теплопроводности окна и внешних климатических условий, в которых это окно эксплуатируется.

У большинства пользователей, сэндвич-панели ассоциируются исключительно с белым цветом, по аналогии с пластиковыми дверями и оконными блоками, где они устанавливаются, как непрозрачные промежутки.

Для откосов же потребителю предлагают панели уже оклеенные цветной пленкой с индивидуально выбранным оттенком.

Монтаж откосов из сэндвич панелей

Для монтажа понадобятся такие материалы и инструменты:

  • Панели;
  • Деревянный брус 20х40;
  • F- профили для монтажа панелей;
  • Пластиковые уголки;
  • Саморезы;

Предварительно следует обрезать излишки застывшей пены и обработать периметр оконного блока антибактериальной грунтовкой.

Далее, блок по периметру оклеивается пароизоляционной лентой, после чего, по краям оконного проема с помощью саморезов крепятся деревянные бруски. Между окончаниями брусков расположенных на боковинах и вершине проема оставляется зазор равный ширине панели.

Панель устанавливается заподлицо с рамой окна, поэтому, в слое пены надо прорезать штробу глубиной 10 мм и толщиной равной толщине лезвия ножа а при раскрое панели, это же расстояние добавить к общей ширине откоса.

Со стороны сэндвича, примыкающей к окну, отмеряются 10 мм и срезаются утеплитель вместе с одной из лицевых сторон, таким образом остается клин из тонкого пластика, который заводится в ранее прорезанную штробу, а с другой стороны выполняется крепеж панели к деревянному бруску саморезами наискось через слой пеноизола.

В пространство между сэндвичем и стеной укладывают минеральную вату, после чего панель окончательно фиксируется на планке и закрывается F-профилем. Стыки между панелями заливаются жидким пластиком.

Устройство откосов из сэндвич панелей

Облицовка откосов сэндвич-панелями достаточно проста, что и объясняет ее популярность, так как выполнить монтаж под силу каждому, кто имеет навыки работы с инструментом.

Перед началом монтажа следует обрезать излишки пены, а сам слой по всем сторонам оконного блока, необходимо обработать антибактериальной грунтовкой.

Обеспечить надежную гидроизоляцию слоя застывшей пены поможет пароизоляционная лента, ее наклеивают также по всему периметру, после чего делают каркас из деревянного бруска размером 20х40, фиксируя его к краям боковин и краю вершины оконного проема с помощью дюбелей.

Необходимо раскроить купленные сэндвич-панели на листы с размерами соответствующими откосам окна, для чего лучше использовать электролобзик, что обеспечит точность среза.

При раскрое, к размеру откоса следует добавить 10 мм, на этот размер панель зайдет за раму, для этого же в слое пены ножом делается проход с глубиной 10 мм.

На панели, с той стороны, которая будет заходить за раму, отмеряется такое же расстояние, после чего срезается полоска лицевой пластины вместе с утеплителем, а оставшаяся целой вторая пластина заводится в щель сделанную в пене.

Смотрите также:

В пространство между панелью и стеной закладывается минеральная вата, после чего пластина крепится к деревянному каркасу саморезами наискось и закрывается спереди F-панелью.

А также смотрите видео о том, как самому установить откосы из сэндвич панелей:

Твитнуть

Подробно про откосы из сэндвич панелей

Замену старых окон на новые оконные системы невозможно сделать настолько аккуратно, чтобы не «зацепить» оконные откосы. А это значит, что их требуется обновить и сделать ремонт.

Некоторые относятся к данному факту как к дополнительной неприятности. Мол, необходимо вложить дополнительные средства. А некоторые наоборот, рады возможности поменять облик оконной отделки, попробовать использовать новый материал для декора.

К тому же, кроме эстетической составляющей процесса, существует ещё чисто практическая часть. Во время переделки оконный шов можно утеплить, тем самым повысить теплоизоляцию внутри помещения и уровень комфорта.

Задачи «получить красоту» и «увеличить теплоизоляцию» можно соединить. Для этого для отделки следует использовать новые, но уже завоевавшие популярность системы -пластиковые оконные откосы из сэндвич-панели.

Эти изделия имеют целый ряд преимуществ, которые включают в себя достоинства, которыми обладает пластик и утеплитель по отдельности. Материал имеет ещё те положительные качества, которые присущи типу данной конструкции.

Откосы из сэндвич панелей — это пластиковые пластины, между которыми имеется утеплитель. Такая конструкция обладает высокими показателями теплоизоляции, то есть не пропускает холод в помещение, и не выпускает из него тепло. Купить сэндвич панели для откосов можно в строительном магазине, интернет-магазине. Их стоимость вполне демократичная. Цены на сендвичные панели для откосов можно узнать, например, в тех же интернет магазинах.

Монтаж откосов из сэндвич панелей не очень сложный процесс, но требует некоторой сноровки. Установить панели можно самостоятельно или воспользоваться услугами мастеров.

Совет: Чтобы получить качественно собранную конструкцию, лучше, конечно же, нанять строительную бригаду. Побудем немного Капитан очевидностью.

Перед тем, как приступать к отделке оконных откосов сэндвич панелями, необходимо подготовить поверхности, купить пластиковые пластины, расходный материал, крепеж, инструмент.

Итак, рассмотрим процесс по-порядку.

Подготовка

Сначала необходимо подготовить проем. Предполагается, что оконный блок установлен на монтажную пену, и она обрамляет оконную раму со всех сторон. Лишние куски пены нужно срезать, строительный мусор — убрать.

Кирпичные поверхности надо обработать грунтовкой или другим противогрибковым средством. После этого необходимо сделать небольшую прорезь на стыке пластиковой рамы и монтажной пены, с трех сторон. Паз-прорезь нужна для того, чтобы в неё вошла одна пластинка сэндвич- пластина.

Подготовка откоса

Внешний вид такой панели сверху

По дальнему от окна краю основания необходимо установить рейку. На ней будет закрепляться один край сэндвич панели.

В местах, где сходятся боковые и верхняя рейки, необходимо оставить небольшой зазор для закладки пластикового откоса.

Подготовка пластикового откоса — не сложный процесс.

Они продаются широкими пластинами, из которых вырезают необходимые по размеру пластины. Размеры сэндвич панелей для откосов определяют как ширина основания плюс 10 мм (дополнительная ширина нужна для захода края пластины в паз). Высота откоса должна быть равна высоте основания.

Для резки материала можно использовать болгарку или пилу по металлу.

У раскроенных пластин со сторон, которые будут прилегать к окну, необходимо частично удалить небольшие отрезки, по 10 запасных мм.

Отрезать лучше всего обойным ножом, под линейку, чтобы остался ровный срез. Сначала нужно прорезать ножом одну пластину и слой утеплителя, потом подрезать утеплитель с торца и удалить отрезанный кусочек. В результате, край откоса должен заканчиваться одной пластиной (выбранная четверть).

Процесс установки

Установка откосов из сэндвич панелей не сложна. Подготовленную пластину, подрезанной стороной, вставляют в паз, возле оконной рамы.

Пластик необходимо завести в паз так, чтобы отрезанный край впритык прижался к раме.

Второй край пластикового откоса закрепляют на деревянной рейке при помощи саморезов.

Совет: Саморезы вгоняют в деревянную планку сквозь торец панели.

Утепление

В проем между основанием и пластиковой панелью необходимо запаковать слой минеральной ваты. Утеплить откосы можно полосками пеноплекса. Их приклеивают на стену до монтажа пластика.

Читайте — процесс утепления откосов.

Установка наружного F –профиля

Размер кусков определяется по наружному краю откоса. В углах, где наличники сходятся, их необходимо подрезать под углом 45 градусов. После примерки в профиле необходимо сделать выборки в местах, где они соприкасаются с саморезами. Подготовленные наличники надеваются на панели.

Затирка швов

Места соединения панелей зашпаклевываются герметиком, например, белым силиконом.

Посмотреть пример установки таких откосов можно на видео ниже.



Будем также благодарны вам, если поделитесь материалом в социальных сетях. Для этого нужно всего лишь нажать кнопки ниже. Это не сложно.

Хорошего вам дня!

Тёплые откосы из сендвич панели

В компании «Мир окон» при отделке откосов используются сэндвич панели, благодаря этому Вы получаете откосы из целикового листа, что придаёт более эстетичный вид Вашему окну, а «теплые» сэндвич панели с заполнением, не дадут проникнуть холоду через боковые части оконного проема, что делает Ваше окно ещё теплее.

Внутренние откосы – это внутренняя часть оконного проема. Необходимость отделки откосов возникает вследствие нарушения целосности существующих откосов после демонтажа старых оконных блоков, а также   с тем, что толщина новых окон из ПВХ меньше толщины деревянных окон, установленных при строительстве здания. В связи с этим на внутренних откосах по периметру окна остается необработанная полоса (5-30 см), которую нужно чем-то закрывать и заделывать.

Оконные откосы могут быть:

Штукатурными

Самым древним способом отделки оконных откосов является штукатурный. Этот процесс довольно грязный, трудоемкий и длительный. Штукатурные откосы не отличаются большой долговечностью, они склонны к растрескиванию со временем, а также требуют проведения периодических ремонтных работ на протяжении срока эксплуатации. Плюс ко всему, такие откосы являются холодными, а это способствует интенсивному оседанию конденсата. Единственно, чем они хороши, так это соей невысокой ценой. Однако, если брать во внимание весь срок эксплуатации и необходимость произведения периодического ремонта, штукатурные откосы обойдутся владельцу недешево.

Гипсокартонными





Более современным вариантом является установка откосов из гипсокартона, но сложность в работ в этом случае повышается. К тому же, на монтаж таких конструкций уйдет много времени, да и эксплуатировать их можно лишь в помещениях с невысокой влажностью воздуха, поскольку гипсокартон разрушается под воздействием влаги.





Пластиковыми

Самым надежным, долговечным и наименее трудоемким является монтаж откосов из сэндвич панелей толщиной 10 миллиметров. Такие конструкции имеют множество преимуществ по сравнению со штукатурными и гипсокартонными, среди которых особо можно выделить то, что пластиковые откосы очень теплые, нетребовательны в уходе, материал не теряет своих эстетичных и механических свойств в процессе эксплуатации, его можно легко помыть. А если учитывать то, что они изготавливаются из того же материала, что и оконный профиль (поливинилхлорид), реакция оконных конструкций и сэндвич панелей на изменение температурного режима совершенно одинакова, поэтому в пластиковых откосах никогда не появятся трещины и прочие деформации. Замена откосов на пластиковые занимает всего несколько часов, а вот срок их службы превышает 15 лет.

Мы рекомендуем Вам установить откосы для пластиковых окон из сендвич панелей.

Этот материал называется так, потому что он состоит из двух слоев пластика и слоя утеплителя между ними. Поверхность панели не требует последующей отделки или покраски, материал отлично режется не оставляя пыли, устойчив к появлению царапин и легко моется обычными моющими средствами. Это самый экономичный вид отделки откосов окон, не требующий ни специального ухода, ни серьезной уборки после производства работ. Вся процедура установки занимает около 1,5-3 часов.

Достоинства отделки откосов сендвич панелью:

  • Идеально ровная поверхность
  • Повышенный уровень шумоизоляции
  • Снижение теплопотерь
  • После установки не нужно вывозить горы мусора
  • Пластиковые панели не нужно красить, откосы готовы сразу после монтажа
  • Сендвич достаточно устойчив к появлению пятен и царапин
  • Откосы из сендвича не нужно дополнительно утеплять, так как материал содержит внутренний утепляющий слой
  • Откосы легко мыть обычными моющими растворами
  • Установка занимает не более 3 часов
  • Стоимость не больше других вариантов отделки, или даже ниже.

Правильно установленные откосы не боятся даже самых лютых морозов, на них не выпадает конденсат, одновременно с этим повышая тепло- и шумоизоляционные характеристики оконного проема.

Отделка откосов — это завершающий этап при установке пластиковых окон. Безусловно, если Вы устанавливаете новое современное евроокно, то откосы (обрамление по его периметру), должно также выглядеть безупречно и радовать глаз.

Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.


Как установить сэндвич-панели? Инструкция по сборке

Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

  • полное сопровождение своего представителя на инвестиционной площадке
  • индивидуальное обслуживание клиентов
  • техническая консультация
  • сопровождение специалистами конструкторского бюро
  • транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

  • Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто

  • Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто

  • Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто

Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:

  • Затраты на оплату труда

  • Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)

  • Покупка фурнитуры (крепеж, обшивка, пломбы) — их на счет ок.10-15% от закупочной стоимости всех материалов

  • Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к появлению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся в одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механическое повреждение футеровки.

5. Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые упрощают их крепление к сэндвич-панелям без необходимости покупки и установки дополнительных элементов для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

  • Лобзики

  • Пилы сабельные

  • Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.

7. Монтаж последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

При правильном вдавливании в крепежные элементы панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов».

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации

  • Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.

  • Крепеж должен проходить через всю панель (сердцевину и обе облицовки; крепить их только к одной облицовке категорически запрещено).

  • Примените шайбу диаметром не менее 40 мм к противоположной стороне закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

Инструкция по укладке горизонтальных планок сэндвич-панелей

1. Разгрузка сэндвич-панелей большого размера и листов коробчатого профиля требует использования вилочных погрузчиков с большой опорной площадью и большим пролетом вил.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали. Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеящейся прокладкой.Нанесите гидроизоляционные самоклеящиеся прокладки на начальную планку, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с кромкой, достаточной для отвода дождевой воды с фасада стены и ленточного фундамента. При уже прикрепленных сэндвич-панелях установка подходящего капельного колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком.Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. Сэндвич-панели можно аккуратно надеть на место с помощью молотка и деревянного бруска, если это необходимо. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверла так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное стыковку соседних сэндвич-панелей. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления.Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы. Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для покрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей.Отрегулируйте вертикальное выравнивание оклада с помощью длинного спиртового уровня. Закрепите саморезами для стального листа с прокладочными шайбами ​​или заклепками на расстоянии примерно 30 см друг от друга.

Откосы из сэндвич-панелей своими руками (видео и фото). Устанавливаем откосы на окна из сэндвич-панелей своими руками Монтаж откосов из сэндвич-панелей своими руками

После замены окон возникает необходимость отделки откосов.Стены оконной ниши облицовываются различными материалами или оштукатурены. Сэндвич-панели — практичная и привлекательная отделка откосов. Они просты в установке, защищают монтажные швы и придают оконному проему законченный эстетичный вид. Разберемся, как сделать откосы из сэндвич-панелей своими руками.

Что такое сэндвич-панель

Отделочный композитный материал получил свое название от дизайна. Панели состоят из двух или трех слоев. В первом случае это пластиковый лист и утеплитель на основе полистирола, а во втором варианте декоративный слой расположен с двух сторон.Отделочный материал с трехслойной структурой получается более жестким и хорошо держит форму. Экструдированный пенополистирол используется как теплоизолятор конструкции. Толщина панелей 10–32 мм. Цветовая гамма декоративного покрытия позволяет подобрать отделку, соответствующую дизайну помещения.

Преимущества сэндвич-панелей:

  • влагостойкость;
  • прочность;
  • легкий вес;
  • низкая теплопроводность;
  • устойчивость к перепадам температур и биологическим воздействиям;
  • простота установки и обслуживания.

Инструментов для работы:

  1. Строительный уровень.
  2. Дрель.
  3. Шпатель.
  4. Рулетка.
  5. Строительный нож.
  6. Степлер.
  7. Ножницы по металлу.

Подготовка к установке откосов

После установки стеклопакетов необходимо подождать сутки, пока монтажная пена достаточно высохнет, и срезать ее ножом заподлицо с поверхностью рамы. Перед установкой откосов из сэндвич-панелей необходимо подготовить поверхность: очистить от грязи и обработать антисептиком.

Для крепления каркаса под панелями вам понадобится П-образный и F-образный пластиковый профиль. Измеряется ширина и высота откосов, последний размер берется дважды — у окна и у стены. Полосы сэндвич-панелей нарезаются по меркам.

Последовательность установки


Отделка склонов занимает мало времени и не включает сложных этапов. Этот способ смело можно использовать с клееными обоями на стену.Использование сэндвич-панелей не требует дополнительного утепления или отделки. Для ухода за пластиковой поверхностью панелей любое моющее средство, но оно не должно содержать абразивных веществ.

Видео

Посмотрите, как правильно установить пластиковые откосы. Визуальная инструкция:

Сейчас технологии не стоят на месте и постоянно совершенствуются. Одно из таких нововведений — установка сэндвич-панелей. Имея достаточное количество преимуществ, панели с каждым днем ​​становятся все более востребованными, и установить их сможет даже неопытный новичок.

Свойства материала

Устройство стандартных панелей выглядит как лист, внешняя сторона которого представляет собой цельный лист ПВХ, внутренняя сторона — лист пенополистирола, а посередине находится утеплитель. Именно поэтому этот вариант отделки получил американское название — сэндвич-панель. Отличаются они только материалом облицовочной стороны, а монтаж остается одинаковым для любого типа.

Важно! В народе сэндвич-склоны называют теплыми.Это связано с изоляцией, которая присутствует в панели.

Когда вы уже представили, что это такое, я расскажу об их преимуществах:

  • Несмотря на свою популярность, они остаются доступными для всех благодаря разумной цене.
  • Это не просто строительный элемент, это еще и самостоятельное устройство, имеющее свою комплектацию.
  • Внутреннее пространство заполнено минеральной ватой или пенополистиролом — это говорит о негорючести конструкции.
  • С их помощью достигаются отличные показатели теплоизоляции, а также дополнительная звукоизоляция.
  • Этот способ отделки прочен и долговечен.
  • Если вы занимаетесь установкой самостоятельно, то необходимо точно соблюдать технологию установки. В этом случае устойчивость к влаге и плесени будет на высоком уровне.

Тем, кто решил поменять окна в своем доме или квартире, а откосы установить своими руками, дам совет: после установки окон нужно выждать не менее суток и только потом отделать откосы сэндвич-панелями. .Преимущество установки сэндвича перед штукатуркой в ​​том, что самостоятельная сборка не требует навыков покраски и является чистым методом.

Важно не только правильная установка откосов, но и то, как правильно обрезать панели. Пластиковые элементы лучше резать дисковой циркулярной пилой по пластику или алюминию. При этом мелкий шаг зубьев способен отлично справиться с поставленной задачей. Кроме того, резать материал нужно при температуре +5 градусов Цельсия — если не соблюдать температурный режим, то из-за снижения ударной вязкости на линии сдвига могут появиться сколы.Если есть панели ПВХ с отделкой под откос сэндвич, то их можно разрезать с помощью множества инструментов. Но наиболее оптимальным считается ножовка по металлу, можно по дереву. Срезать нужно лицевой стороной вверх и с небольшим угловым наклоном. На свой страх и риск можно резать болгаркой, но немного переборщив с нажимом, панель может сломаться.

Начало установки

Сделать откосы из сэндвич-панелей будет достаточно просто, если придерживаться правил и последовательности действий.Даже если нет опыта отделки склонов своими руками, то и бояться этой работы не стоит. Перед началом монтажа необходимо подготовить инструменты и материалы, вам понадобятся:

  1. Сэндвич-панель — какой материал приобрести, выбираете сами
  2. Стартовый профиль
  3. F ​​профиль
  4. Жидкий пластик — б / у по желанию
  5. Рулетка и нож
  6. Отвертка с саморезами, отвертка и дрель — последнее, наверное, есть в каждом доме.

Я уже сказал, что установка должна производиться как минимум через сутки после установки новых окон. С помощью рулетки нужно снять мерки и вырезать панели для боковых и верхних откосов. Ножом снимаются ненужные куски пенополиуретана и начинается монтаж стартового П-профиля с помощью саморезов для крепежа. Их нужно вкрутить с зазором 10-15 см. Не забывайте, что сначала крепится верхний профиль, а уже потом боковые должны плотно стыковаться с верхним.Далее приступаем к монтажу откосов с сэндвич-панелью, она вставляется в пазы профиля. Таким же образом начинаем с верхнего склона.

  • Сначала — сверху и снизу вставляем в вертикальную планку кусочки стартового профиля, а затем в эти пазы входят боковые панели.
  • Второй — панель просто крепится встык с подоконником и верхним откосом, после чего с помощью жидкого пластика зазоры перекрывают внахлест.

Когда этот этап завершен, остается придать склонам законченный вид. Для этого используйте профиль f, его необходимо закрепить по краям сэндвич-полотна. Для дополнительной теплоизоляции пустоты между сэндвич-листом и стеной заполняются пенополиуретаном — этот процесс не доставляет неудобств, так как демонтировать профиль очень просто. После заполнения пустот f брус возвращается на место.

Отделка откоса — процедура, являющаяся завершающим штрихом в процессе установки пластиковых окон… Он не только придает эстетичный вид всей конструкции, но и при правильном выборе материала обеспечивает защиту от плесени и замерзания в холодное зимнее время года.

Тем, кто хочет, чтобы окна в своем доме обладали указанными выше качествами, стоит отдать предпочтение отделке сэндвич-панелями — материалом, который поможет добиться эффективного результата при установке откосов.

Что такое сэндвич-панель?

Этот материал представляет собой легкую плиту , состоящую из нескольких слоев , где два внешних слоя представляют собой жесткие полотна, которые могут быть изготовлены из различных материалов… Утеплитель (пенополиуритан, пенополистирол, минеральная вата) расположен между полотнами.

Склеивание всех элементов сэндвич-панелей выполняют двумя способами — холодным или горячим прессованием. Сам материал бывает двух видов — стеновой и кровельный. Чаще всего сэндвич-панели используются при строительстве быстровозводимых домов.

Стандартные размеры сэндвич-панелей по длине, ширине, толщине составляют:

  • 300х115х3,2 см;
  • 300x115x2.4 см;
  • 300x115x1 см.

Самые большие размеры имеют кровельные плиты, параметры которых составляют 12х1,2х0,3 м. Для возведения внутренних перегородок чаще всего используются плиты длиной 1,5 м и шириной 1 м.

Для устройства откосов использовать специальные сэндвич-панели размером 10х1500х3000 мм, состоящие из следующих материалов:

  • ПВХ — из него сделана внешняя сторона панели;
  • тыльная сторона выполнена из листового полистирола;
  • Пенополистирол
  • используется в качестве внутреннего изоляционного слоя или минеральной ваты.

Возможно, вам будет интересно узнать, как сделать откосы на входной двери … Прочтите эту статью.

Преимущества и недостатки

Материал положительных характеристик:

Недостатки для сэндвич-панелей в основном связаны с качеством самого материала:

  1. Панели плохого качества могут деформироваться и деформироваться в результате высоких температур, обычно вызываемых прямыми солнечными лучами. приобретает желтый оттенок .
  2. Кроме того, низкое качество также сказывается на прочности изделий, что при недобросовестном изготовлении оставляет желать лучшего.

При покупке не лишним будет обратить внимание на производителя и убедиться, что у продавца есть сертификация товара.

Как сделать откосы на окнах своими руками?

После установки windows вы должны подождать не менее 24 часов … За это время пенополиуретан полностью высохнет, после чего его можно будет срезать ножом заподлицо с поверхности каркаса.

Перед установкой откосов нужно подготовить рабочую зону , очистить от грязи и обработать антисептиком.

Процедура отделки откосов — довольно важный процесс, от которого напрямую зависит качество работы окна. Сэндвич-панели становятся довольно популярным материалом для отделки откосов.Это связано, в первую очередь, с их малым весом, неприхотливостью в уходе и устойчивостью к бытовым нагрузкам. Далее рассмотрим, как самостоятельно установить откосы из сэндвич-панелей.

Характеристики материала сэндвич-панели и характеристики

Сэндвич-панель — это отделочный строительный материал, который состоит из трех слоев. Верхний и нижний слои сэндвич-панели имеют вид жесткой основы из пластика, дерева, металла, а внутренний слой представляет собой утеплитель.

Для того, чтобы плотно склеить все компоненты сэндвич-панелей, используются два метода — холодное и горячее прессование. Сэндвич-панели бывают двух видов: стеновые и кровельные.

Сфера применения сэндвич-панелей чаще всего связана со строительством быстровозводимых домов.

Сэндвич-панели различаются по основным компонентам и по типу утеплителя, который помещается между листами.

Чаще всего минеральную вату используют в качестве утеплителя при изготовлении сэндвич-панелей.Для его изготовления используются расплавленные базальтовые волокна и их комбинации. Такие панели отлично подходят для строительства откосов, так как отличаются высокими показателями тепло- и звукоизоляции. Кроме того, они устойчивы к плесени, грибку, влаге, агрессивным веществам, перепадам температур и т. Д.

Панели из пенополиуретана

— тоже довольно распространенный вариант, так как обладают такими положительными характеристиками:

  • устойчивость к насекомым, грибкам и плесени;
  • негорючесть;
  • Пожарная безопасность;
  • гидро-, тепло- и звукоизоляция.

Пенополистирольные сэндвич-панели практически не используются для строительства откосов из-за более низких характеристик звуко- и теплоизоляции. К тому же этот материал менее устойчив к влаге, чем утеплители предыдущих типов.

Последний вариант — сэндвич-панель из стеклопластика. Утеплитель этого типа обладает непревзойденными звукопоглощающими свойствами. Из недостатков отметим неустойчивость перед высокими температурами и вес всей конструкции.

В зависимости от типа материала, расположенного на внешней стороне сэндвич-панели, это:

1. Изготовлен из оцинкованной стали — материал удобен в использовании и прост в установке, не подходит для изготовления откосов.

3. Использование гипсокартона для изготовления сэндвич-панелей однозначно подходит для устройства откосов. С этим материалом легко обращаться и легко отделывать. Такие склоны будут смотреться очень гармонично.

4. Пластизольное покрытие также достаточно прочное, так как содержит специальные добавки, улучшающие прочностные характеристики материала и его устойчивость к неблагоприятным условиям.Этот материал отличается высокой устойчивостью к механическим воздействиям, при этом не содержит вредных добавок, поэтому рекомендуется для использования как в помещении, так и на открытом воздухе.

5. Пластиковые листы из поливинилхлорида или полипропилена рекомендуется использовать при строительстве откосов.

Существует большое разнообразие сэндвич-панелей по текстуре и цвету.

Кроме того, этот материал имеет следующие преимущества:

  • простота работы;
  • легкость веса;
  • высокий уровень звукопоглощения;
  • отличная теплоизоляция;
  • устойчивость к влаге, а соответственно — грибку и плесени;
  • не требует дополнительной отделки;
  • Пожарная безопасность;
  • широкая сфера применения;
  • Экологическая безопасность;
  • широкий выбор нужной модели, цвета, формы и комплектации.

Но, в то же время, сэндвич-панели имеют следующие недостатки:

  • неустойчивость перед огромными грузами;
  • нестабильность перед царапинами.

Откосы из сэндвич-панелей: достоинства и свойства

Самым главным преимуществом сэндвич-панелей из пластика является их 100% устойчивость к влаге, в связи с чем образование плесени и грибка на их поверхности недопустимо. Поскольку участок откоса характеризуется наличием нестабильной температуры, из-за холодного воздуха за окном и теплого воздуха внутри помещения на откосах часто присутствует конденсат в виде влаги.Использование пластиковых сэндвич-панелей позволяет уклону противостоять образованию конденсата. Однако пластиковые сэндвич-панели не имеют внутри утеплителя, так как наполнены обычным воздухом, поэтому их тепло- и звукоизоляционные свойства значительно снижаются.

Если сравнивать сэндвич-панель из пластика с гипсокартоном, то последний вариант, конечно, проигрывает и по влагостойкости, и по весу. Сэндвич-панель укладывается намного проще, чем гипсокартон, к тому же после установки сэндвич-панели практически не остается мусора и грязи.

Использование сэндвич-панелей белого цвета делает окно визуально больше и привлекательнее, а простота ухода за этим материалом позволяет легко протирать откосы слегка влажной тканью.

Кроме того, для работы с сэндвич-панелями никаких специальных инструментов не требуется. Все работы выполняются быстро и легко. Чтобы удалить бытовую грязь, достаточно промыть откос мыльной водой или любым моющим средством.

Цена на сэндвич-панель для откосов вполне приемлема, учитывая все ее положительные характеристики.

Если сравнивать классические пластиковые откосы с сэндвич-панелями, то первый вариант более устойчив к влаге, а второй — лучше теплоизоляционные характеристики. Теплоизоляция обеспечивается экструдированным пенополистиролом, заполняющим пространство между пластиковыми панелями.

Применение сэндвич-панели для устройства откосов металлопластикового окна значительно повышает его эксплуатационные характеристики и положительно сказывается на долговечности окна.

Состав панели предполагает наличие:

  • J- и C-образные профили;
  • направляющих деревянных планок;
  • Полистирол
  • в виде утеплителя;
  • верхние декоративные панели.

Основная функция С-образного профиля — крепление панели к внутренней стороне откоса. Таким образом, угол в комнате не нуждается в дополнительном ремонте или отделке после установки сэндвич-панели.

Рейка соединяется с другим профилем, на котором расположена пластиковая панель.Основная функция утеплителя — заполнение пустот в полостях между основной частью откоса и пластиковой панелью. Таким образом, поток холодного воздуха, попадая в утеплитель, встречает препятствие и не проникает в помещение.

Для чистки панелей подходят любые средства, не содержащие абразивных веществ. Кроме того, сэндвич-панели для откосов устойчивы к воздействию ультрафиолета, не меняют цвет в процессе эксплуатации и не способны выделять вредные вещества при нагревании.

Монтаж откосов из сэндвич-панелей: особенности строения материала

Учитывая конструктивные особенности сэндвич-панелей откос, во многом они связаны с пластиковыми откосами … Основными составляющими тех и других откосов являются следующие составляющие:

1. Профиль в виде П — называется стартовым, все работы по устройству откосов начинаются именно с этого типа профиля. Он крепится к окну горизонтально и вертикально и соединяет откос и другие его участки.

2. Сама панель представляет собой композитный материал, внутри которого утеплитель в виде пенополистирола или полиуретана, а снаружи покрыта двумя пластиковыми панелями … Стандартная толщина панели, наиболее часто используемой для устройства откосов составляет 2,4 см. Хотя его размер зависит от таких факторов, как размер окна, материал, из которого сделаны стены, нагрузка и т. Д.

3. Профиль в форме буквы F — так называемый кожух. Имеет ту же форму, что и начальный профиль.Однако есть широкая выступающая полоса, закрывающая монтажные швы между внешними углами окна и панелями.

Возможны и другие варианты изготовления и крепления сэндвич-панелей. Например, для крепления лицевой части панели используются разного рода крепежи в виде кронштейнов, в которые вставляются пластиковые наличники в виде реек.

Монтаж откосов из сэндвич-панелей: технология проведения

Для проведения работ по отделке откосов сэндвич-панелями вам потребуется:

  • непосредственно на сэндвич-панель;
  • стартовый П-образный профиль;
  • защитный профиль;
  • жидкий пластик, если есть;
  • Рулетка
  • ;
  • канцелярский нож;
  • Винт саморез, размер 0.25х0,7 см;
  • Отвертки
  • ;
  • электродрель.

Рулетка поможет вам измерить ширину и высоту откоса. Именно по этим значениям из панели следует вырезать три секции, которые будут соответствовать боковым частям и подоконнику.

Если вы планируете проводить работы по отделке только одного откоса, то вам не нужно покупать целую сэндвич-панель, достаточно снять мерки и заказать откос необходимого размера напрямую у производителя.

Острым канцелярским ножом срезать пену на участках откосов, если таковые имеются. Обратите особое внимание на участки, расположенные рядом с торцевой канавкой, так как именно здесь будет установлен стартовый профиль.

Основным фактором, влияющим на качество работы, является правильное выполнение обрезки. Так как именно этот процесс помогает минимизировать зазоры между откосом и поверхностью окна. Сначала обрезается один участок боковой планки и устанавливается в паз.Далее монтируется верхняя часть профиля; для стыковки используйте только заводские кромки. После установки верхнего профиля следует установить последний боковой стартовый профиль.

Затем провести дополнительную герметизацию оконных блоков. Именно она поможет надежно закрепить стартовую полосу на участке откоса. Для этого потребуется герметик на полиуретановой основе. После того, как он высохнет, переходите к следующему этапу устройства сэндвич-панели откосов своими руками.

Далее устанавливаются сами сэндвич-панели, предварительно раскроенные по заданным размерам.Обратите внимание, что панель нужно обрезать строго под прямым углом. При несоблюдении этого правила между откосами образуются зазоры, приводящие к появлению сквозняков и мостиков холода.

Монтаж самой сэндвич-панели довольно прост; для ее реализации достаточно установить панель в ранее установленный профиль. Сначала устанавливаются боковые панели, а потом верх. Закрепить панель в проеме можно несколькими способами. Первый — это пенополиуретан, довольно удобный вариант, который легко и быстро закрепит панель.В этом случае поролон нужно выбирать слегка деформируемый. Таким образом, невозможно создать давление, деформирующее склон. Для проведения такой фиксации требуется особый опыт, так как при слишком большом количестве пены произойдет вздутие откоса.

Возможен вариант крепления панели саморезами. Для этих целей вам понадобится отвертка. Второй способ более надежен, но менее эстетичен.

Следующий этап — установка наличников.При креплении панелей поролоном нужно сначала дождаться, пока он застынет. На внутренней части откоса делается небольшой надрез, затем наличник покрывается клеем и устанавливается на стену. В качестве клея можно использовать жидкие гвозди.

Последний этап устройства откосов — заделка стыков откосов и подоконника. Для этого рекомендуется использовать силикон такого цвета, как откос и подоконник.

Если панели крепились саморезами, то для обеспечения дополнительной звуко- и теплоизоляции окна необходимо выполнить следующие действия:

  • временный демонтаж F-образного профиля;
  • заполнение полости между откосом и сэндвич-панелью пенополиуретаном;

  • полимеризация материала;
  • избыток обрезки;
  • установка профиля на место.

Откосы сэндвич-панелей видео:

Замена окон и всего, что с этим связано, — один из важных этапов любого ремонта, поэтому мы рассмотрим, как делают откосы окон из сэндвич-панелей, обсудим сам материал и его свойства.

Основные функции оконных откосов

Роль откосов в создании интерьера и уюта в доме практически такая же, как и самих окон, поэтому одно нельзя заменить, а второе нельзя оставить полностью без присмотра.Кроме того, нарушение целостности не только негативно скажется на внешнем виде всего помещения, но и приведет к появлению сквозняков — а чтобы чувствовать себя по-настоящему комфортно, придется увеличить расходы на отопление.

Но создание интерьера и защита от холодного наружного воздуха — далеко не единственные функции, которые возлагаются на оконные откосы. Также они способствуют увеличению срока службы самих окон, защищают монтажный шов и улучшают звукоизоляцию.Плюс иногда размеры старых и новых окон немного не совпадают, и тогда между рамой и стенками оконного проема могут появиться зазоры до 10 см. Скрыть их очень легко, сделав грамотный монтаж или другой материал. Ниже будут рассмотрены различные виды отделки, их достоинства и недостатки.

Как выбрать отделочный материал для откосов?

Итак, один из первых способов отделки откосов — оштукатурить их. К его преимуществам можно отнести относительную экономию и возможность сделать довольно тонкий слой, но имейте в виду, что придется много потрудиться.Чтобы получить идеально ровную поверхность, нужно иметь определенные навыки. Да и с раствором нужно работать, чтобы грязи не избежать.

Еще один вариант — гипсокартон. Он также имеет ряд преимуществ, таких как быстрая установка, низкая стоимость и универсальность. К недостаткам можно отнести боязнь влаги, относительно невысокую прочность. При установке могут возникнуть сложности, особенно если вы делаете это впервые, и со временем такие откосы придется перекрашивать.

Еще один новый и набирающий популярность материал, который также можно использовать для обшивки оконного пространства — сэндвич-панели.Они практически неотличимы от всем известного пластика. Также они легко застегиваются, и в эксплуатации нет проблем, достаточно протереть влажной тряпкой. Но это далеко не единственные преимущества; ниже будут более подробно рассмотрены все их плюсы и минусы.

Почему стоит делать сэндвич-панели?

Прежде чем обсуждать их преимущества, следует сказать несколько слов о том, что они из себя представляют. Итак, материал состоит из трех слоев, крайние из которых — это панели ПВХ, а средний — пенополистирол , именно благодаря многослойности продукт получил свое название.Благодаря такому удачному сочетанию они обладают прекрасными шумо- и теплоизоляционными характеристиками и совершенно неприхотливы в уходе. Также стоит отметить отличную прочность, и они абсолютно не боятся лишней влаги по сравнению с тем же гипсокартоном. А за счет небольшого веса монтаж откосов из сэндвич-панелей не так уж и сложен — было бы желание, а то вполне можно сделать своими руками.

К тому же этот материал не дорогой или дефицитный, поэтому его может себе позволить практически каждый.Плюс гармонично впишется в любой дизайн; кстати, этому поспособствует и невероятно широкая цветовая палитра. И даже самые яркие и смелые цвета останутся такими через несколько лет, поскольку эти панели абсолютно не боятся воздействия различных чистящих средств или ультрафиолета. Как обещают производители, срок годности измеряется десятилетиями.

Недостатком таких панелей считается их неустойчивость к механическим воздействиям, поэтому после установки старайтесь ничем не задеть склоны и не опираться на них тяжелыми предметами.

Монтаж откосов из сэндвич-панелей — пошаговая инструкция

Разобравшись со всеми характеристиками этого материала, нужно обратить внимание на особенности монтажа. Попробуем без профессиональных навыков освоить устройство откосов из сэндвич-панелей?

Как установить откосы из сэндвич-панелей — пошаговая схема

Шаг 1: подготовительные работы

Спустя хотя бы сутки после установки новых окон можно приступать непосредственно к отделке откосов, и все, конечно же, начинается с подготовкой.На данном этапе в целом ничего нового. Срезаем выступающую пену и удаляем с поверхности весь мусор, пыль и грязь, использование пылесоса только приветствуется, хотя можно орудовать простой подметанием. Поверхность кирпича можно загрунтовать. Далее, чтобы узнать, какие размеры сэндвич-панелей для откосов нужны в том или ином случае, следует произвести замеры. Итак, берем рулетку в руки и замеряем все необходимые геометрические параметры.

Шаг 2: возьмите инструмент

Как уже было сказано выше, без рулетки не обойтись, но помимо нее вам понадобятся еще следующие аксессуары, которые наверняка есть у каждого мужчины.Итак, готовим: уровень, карандаш, линейку, строительный нож, отвертку с саморезами, болгарку или пилу по металлу. Последние нужны для того, чтобы отрезать тарелку нужного размера.

Шаг 3: Установка стартового профиля

Облицовка откосов сэндвич-панелями начинается с крепления П-профиля. Воспользовавшись сделанными ранее измерениями, отрезаем отрезки необходимой длины. Далее прикрепляем их к оконным профилям с помощью саморезов, выдерживая расстояние не менее пятнадцати сантиметров.Причем в первую очередь закрепляется верхний элемент, а борта уже подогнаны к нему таким образом, чтобы не было зазоров. В принципе, использование стартового профиля требуется не всегда, и как установить панель без него, будет описано в следующем шаге.

Шаг 4: панельный монтаж

Начнем с варианта, в котором задействованы П-профили. Помимо основного каркаса этих плит, от основного профиля следует еще отрезать четыре части (по две с каждой стороны), что будет соответствовать ширине откосов.Затем их нужно завести снизу и сверху в уже закрепленные П-образные профили, расположенные на боковых стенках откоса, и закрепить в этом положении саморезами. А полоса сэндвич-панели необходимого размера вставляется прямо в уже готовый каркас.

Иногда некоторые мастера игнорируют монтаж основного профиля и просто прикрепляют панели вплотную к пластине подоконника, а образовавшийся зазор. Но это не совсем правильно, так как шов в этом случае очень быстро пачкается, и очистить его достаточно сложно, поэтому эстетическая сторона пострадает.Если нет желания возиться с профилями, то можно просто положить панели на пенополиуретан, утопив его за оконным профилем не менее чем на 10 миллиметров. Но этот вариант более трудоемкий, поэтому выдерживать вертикаль и горизонтальность сложнее.

Шаг 5: завершающий этап

В принципе основная задача уже выполнена, но чтобы отделка оконных откосов сэндвич-панелями приобрела законченный вид, нужно поработать еще немного. Нарезаем F-профили необходимой длины, причем лучше сделать их на несколько сантиметров длиннее сторон откосов.И закрываем ими обрезанные края панелей, делая на каждом углу внахлест. Затем рисуем линии и вырезаем их напрямую.


Уклон кровли из сэндвич-панелей. Минимальный уклон кровли из сэндвич-панелей. Условия для монтажных работ

Кровельные сэндвич-панели — это удобный современный материал для покрытия кровли любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря целому ряду качеств:

  • Простота оформления: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает относительно мало времени,
  • Небольшой вес при большой площади: это одновременно и достоинство, и недостаток, ведь панели легко переносить, а ветер легко снимает их с места,
  • Хорошая тепло- и шумоизоляция,
  • Огнестойкость
  • Внешний вид: сэндвич-панелями Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обратить внимание на ваш органичный дизайн.

Зачем нужен наклон?

Сделать уклон крыши — значит пойти на увеличение затрат. Чем выше будет отметка, тем больше материала потребуется для покрытия площади. Но раз уж на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в правилах СНиП, и их игнорирование будет ошибкой и доставит неприятности.

Проблемы при возведении неправильного откоса

Игнорирование или незнание правил укладки кровли из сэндвич-панелей доставит хозяевам здания неприятности в виде:

  • Быстрый износ материала и ухудшение качества,
  • Стоячая вода, которая будет цвести,
  • Нарушения гидроизоляции
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается в зависимости от климатического окружения здания и характеристик кладки. Для сухого климата с горячим воздухом и постоянной солнечной экспозицией, когда крыша сделана из сплошных панелей без перекрестков и проемов, выбирают минимальный уклон, разрешенный Правилами СПОС — 5 °. Если есть соединения или световые люки, то уклон больше.

Все решения для выбора откосов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку не проводит профессионал со специальным образованием, то о других решениях речи не идет.

Кровавая сэндвич-панель
Все решения по выбору скатов кровель из сэндвич-панелей указаны в таблице.

Один из частых вопросов по монтажу панелей — какой уклон у сэндвич-панелей для кровли. Дело в том, что обновленная редакция СНиП II-26-76 Правил 17.13330.2011 «Кровля» (таблица 1), где указаны предпочтительные уклоны корней в зависимости от используемых материалов, не позволяет говорить о сэндвич-панелях. Наиболее близким к сэндвич-панелям материалом, фигурирующим в своде правил, является профилированный металлический лист. Для этого положения (сталь оцинкованная, с полимерным покрытием, нержавеющая сталь, медь, цинк-титан, алюминиевый лист) установлено значение «больше или равно 12%», то есть больше или равно углу 7 °. .

«Отсутствие нормативной базы в данном случае является существенным препятствием для обеспечения объекта кровельными панелями.Дело в том, что 90% проектов с крышами размаха используются с уклоном в 10%. В связи с этим мы рекомендуем делать уклон не менее 10% при установке кровли из наших сэндвич-панелей », — сказал Владимир Родионов, руководитель Бюро технических решений и сервиса ЗАО« Теплота ».

Оптимальное значение уклона будет способствовать увеличению срока службы кровли за счет снижения нагрузки на сэндвич-панель.

В советское время был построен участок в стиле так называемой сталинской ампира, где помпезность удивительным образом сочеталась с монументальностью и строгостью.Архитекторы часто использовали в своих проектах колонны, ромбовидные колоссы, формы, устремленные вверх. Такие постройки сохранились по всей стране и до сих пор эксплуатируются, несмотря на солидный износ строений. В Уфе ярким примером такого сооружения является Дворец спорта «Салават Юлаева», который несколько десятилетий был домашней ареной одноименного хоккейного клуба.

28 июня на Теплице прошла ежегодная научно-практическая конференция. В этом году она проходит уже 5 раз! В 2017 году большинство проектов представлено финансовыми, коммерческими услугами и клиентским сервисом, на данный момент отличившимися производственными специалистами.

Александр Рогачев пришел в команду «Теплата» в 2010 году, а в 8 лет от руководителя юридического бюро вырос до директора по логистике и закупкам. Молодой топ-менеджер рассказал, как работает его подразделение, и какие задачи он с коллегами решит в самое ближайшее время.

Какой уклон допускается при установке кровельных сэндвич-панелей?
Какой уклон допускается при установке кровельных сэндвич-панелей? Один из частых вопросов по монтажу панелей — какой уклон у сэндвич-панелей для кровли.Дело в том, что обновленный


Оптимальный вариант для БМЗ — кровля из трехслойного металлического сэндвича, готовая к установке трехслойного металлического сэндвича: не требует дополнительного утепления, проста в установке, экономична, отличается эстетической привлекательностью, неприхотлива в услуга.

Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

Блочная кровля из сэндвич-панелей

Для гарантированного отвода воды при обледенении кровли уклон кровельных стержней должен быть не менее:

  • 5% для кровли из сплошных панелей без поперечного соединения и световых люков,
  • 8% для крыш монтируемых из соединенных по длине панелей и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется проверить соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Правильная установка начинается с надлежащей транспортировки и складирования. Именно на этом этапе существует риск повредить панели и снизить их качественные характеристики.Во избежание ошибок читайте:

Панели необходимо монтировать на термостат, наклеивая по всей длине несущего элемента и прилегающих конструкций. В продольных стыках и в изношенных панелях поперечных стыков необходимо укладывать герметик, в основном бутилкаучуковую ленту. Использование силиконовых герметиков не допускается.

При укладке панелей длиной более 12 м допустимо использование поперечной балки — траверса. Допускается использование одномерной или камерной балки — панель подвешивается через каждые 3-4 м.

Также необходимо учитывать уклон корня, чтобы не повредить края панелей.

Подъемные панели на крышу

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из одного пакета должен производиться с помощью специально предназначенных и широко доступных инструментов: столярного зажима со стальной пластиной и резиновой или войлочной подкладкой, вакуумного захвата.

Монтаж кровельных панелей: Крепление к прогону, коню, кувшине

Первым приоритетом, за исключением кровельных пролетов конька с одной монтажной панелью, является закрепление на ходу конька.

Крайние панели крепятся вверху трапеции к ступице тремя винтами, средние — двумя. Учитывая разницу нагрузок в указанных выше зонах, рекомендации условны. Конечное количество и тип крепежа определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между дорожками конька, установить внутреннюю перекладину конька
  • Пенополиуритан
  • Заполнить свободное пространство в стыках панелей,
  • при застывании пены установить профильную полиуретановую прокладку с обеих сторон конька,

В случае использования кровельных панелей с изоляцией из минеральной ваты стык заполняется герметизирующей массой из минеральной ваты.

Это тоже важно и правильная организация низка. Чтобы обеспечить правильный водоотвод с поверхности крыши, панель в мойке отделяется перекладиной.

Под верхней крышкой панели закрывается изоляция, планка окрашивается и прикрепляется к нижней панели. К перекладине крепятся крючки водосточных желобов, желоба желоба заделываются из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Узлы монтажа, узлы примыкания панелей кровли, крепления панелей и декоративных планок выполняются в строжайшем соответствии с проектной документацией, разработку которой осуществляет специализированная организация, имеющая лицензию на проектирование конструкции.

Стандартные узлы для панелей серии Aluterum Construction изложены в «Рекомендациях по проектированию».

Кровля из сэндвич-панелей: технология монтажа, минимальный уклон, прилегающие элементы
Технология монтажа кровли из сэндвич-панелей, схемы типовых прилегающих элементов, рекомендации по проектированию, оптимальный угол наклона кровли и другие рекомендации.

Благодаря своей простоте монтаж кровельных сэндвич-панелей пользуется большой популярностью.Но именно от того, насколько правильно были выполнены транспортировочные и монтажные работы, были ли полностью соблюдены особенности монтажа сэндвич-панелей при создании кровли, зависит именно прочность и долговечность материала.

Функциональный материал

Идеально подходящие для кровли сэндвич-панели невероятно просты в установке. При устройстве кровли с их помощью заказчик сталкивается с огромным выбором плит, различающихся по многим факторам.

Плиты теплоизоляционные:

  • полиуретаны,
  • пенополистирол
  • полиизоцианурат,
  • минеральная вата.

Вряд ли главным преимуществом сэндвич-панелей для кровли является их легкий вес, но основным их назначением считается выполнение функции материала окончательного покрытия и утеплителя. Лучшие показатели по теплоизоляции могут обеспечить модели с базальтовой ватой.

Чрезвычайно тонкий, но прочный листовой материал покрыт полимерным покрытием, выполняющим не только декоративную, но и дополнительную защитную функцию. Надежная защита от коррозии дает возможность выбирать разные цветовые вариации кровли.

Что такое кровельная сэндвич-панель:

  • сталь оцинкованная с полимерным покрытием — 0,5-0,7 миллиметра,
  • прозрачная полиэтиленовая пленка, выполняющая защитную функцию,
  • вставка трапециевидной формы из пенополистирола,
  • лабиринтное соединение замкового назначения, предназначенное для вывода воды из стыков стыков, чтобы стыки оставались герметичными,
  • клей из двух компонентов, полиуретановый, с невероятно высокими показателями адгезионных свойств,
  • Светильник
  • , состоящий из минеральной ваты, в основе которой лежит базальтовое волокно.

Благодаря всем идеально подобранным комплектующим кровля из сэндвич-панелей выгодна по всем параметрам.

Выбор прямого угла наклона

Минимальный уклон при создании кровли используется довольно часто, но все специалисты по монтажу СП должны знать правила степеней как незыблемые догмы, иначе они станут простыми рабочими.

Важно! При создании чертежей кровли и планировочных работах необходимо учитывать будущий уклон кровли, чтобы правильно рассчитать количество необходимого материала.

Согласно нормам, установленным СНиП, крыша СП должна иметь минимальный уклон — 5 ой.

Это правило допустимо только в таких условиях:

  • Монтаж кровли производился без стыков и по длине сплошными панелями,
  • в крыше нет окон,
  • нет дополнительных структур или декоративных, функциональных элементов, способных нарушить идеальную целостность финального слоя.

В противном случае монтаж будет проведен с нарушением технологии, а это приведет к тому, что кровля не прослужит или уступит кровлю.

Если одна из точек сломана, минимальный угол наклона крыши, монтируемой из сэндвич-панелей, должен быть не менее 7 °.

Планируя конструкцию кровли, под каким углом будет уклон, в первую очередь учитываются климатические особенности, в которых находится конструкция.

  • в зоне с частыми дождями уклон кровли под СП должен быть не менее 40 o,
  • сухих и жарких регионов допускают минимальный уклон — от 5-7 до 25 o.

Если на участке с повышенной влажностью сделать кровлю минимальным уклоном, на ней будет скапливаться лишняя вода, что негативно отразится на всей кровле в целом.Эти остатки на морозе превращаются в лед, который может повредить защитное покрытие и разрушить скорлупу.

Уклон, превышающий угол 15 о, берется за установку дополнительных опор, иначе СП может съехать вниз.

ОСОБЕННОСТИ МОНТАЖА

При создании наименьшего угла наклона кровли СП не используются какие-либо дополнительные элементы крепления основного материала к деревянной, железобетонной или металлической конструкции.В случае укладки панелей на каркас со степенью наклона выше минимальной требуется установка дополнительных соединительных креплений.

Несмотря на то, что СП укладывается по технологии от нижнего угла к верхнему, способ формирования кровли должен проходить без горизонтальной укладки плит, по вертикали — вдоль. В противном случае возникает опасность для целостности кровли. Кроме того, таким образом легче планировать ход работы и расходуется меньше материала.

Важно! Утеплитель в СП — минеральная вата, что требует обязательного использования респиратора по монтажу мастера.

Также стоит отметить, что во время подъема СП на крышу не рекомендуется ставить плиты на замок, иначе он может деформироваться, что приведет в негодность весь элемент.

Для кровельных работ стоит обращаться только к опытным специалистам, компетентным в монтаже сэндвич-панелей, так как этот материал требует индивидуальной технологии укладки.

Минимальный уклон кровли из сэндвич-панелей
Минимальный уклон кровли из сэндвич-панелей благодаря своей простоте монтаж кровельных сэндвич-панелей пользуется большой популярностью. Но именно от прочности и долговечности материала зависят

.










Сегодня мы расскажем о строительном материале, который совсем недавно считался чисто стеновым.В настоящее время производители предлагают его разновидность для покрытия крыш зданий и сооружений. Это кровля из сэндвич-панелей. В статье мы разберем вопросы, касающиеся структуры и состава материала, его классификации, а также технологии монтажа на стропильной системе кровли с учетом некоторых нюансов строительных работ. Разберемся в полученной информации, вы будете, как говорится, на одной волне с мастерами, которым доверили кровлю из сэндвич-панелей.

Кровля из сэндвич-панелей source forza.uz

Что такое сэндвич-панель

Это трехслойный материал, образованный металлическими листами, между которыми укладывается утеплитель. В качестве теплоизоляции используется пенополистирол, пенополиуретан или базальтовая вата. Первые два варианта предпочтительнее по своим высшим техническим и эксплуатационным характеристикам.

В качестве металлической оболочки используется стальной оцинкованный лист, покрытый верхом или краской, или полимерным слоем.В первую очередь это повышает защитные качества стального листа, продлевая его непростую работу на кровле. Во-вторых, это огромное разнообразие цветового оформления, которое позволяет архитекторам и дизайнерам решать некоторые дизайнерские задачи.

В этом случае все слои склеиваются специальным составом — двухкомпонентным полиуретановым клеем, который придает особую прочность трехслойной конструкции. Следует добавить, что стальные листы — это необязательная плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для кровли с профилированной формой в виде профнастила.То есть с трапециевидной формой или волнистой.

Структура трехслойной сэндвич-панели Источник Pedkolledj.ru.

Преимущества сэндвич-панелей

Первое достоинство в списке положительных характеристик этого строительного материала — это полная комплектация кровли с точки зрения утепления и гидроизоляции. То есть, смонтировав панели на крыше, вы решаете сразу всю задачу. С утеплителем все понятно, но проблемы с гидроизоляцией решает нижний лист из оцинкованного листа.

Прочие преимущества :

    долгосрочная эксплуатация при грамотном монтаже;

    небольшой удельный вес , и это уменьшение нагрузок на стропильную систему;

    спокойно выдерживает довольно серьезные нагрузки ;

    горное дело деформация ;

    высокие звуко- и теплоизоляционные характеристики;

    высокая огнестойкость ;

    повышенного качества эстетических качеств;

    быстрота монтаж кровли;

    материал практичный не подчиняется климатическим особенностям региона .

Добавляем к этому списку, что минимальный уклон кровли из сэндвич-панелей — 5 0. Но с одним условием, что панели будут цельнотянутыми с учетом длины ранга дома. При уклоне более 10 0 допускается монтировать панели разной длины, строго приколов их по особой технологии.

И еще одна положительная сторона. Сэндвич-панели — материал универсальный, поэтому сегодня его используют для покрытия крыш вне зависимости от назначения самой конструкции.Даже для жилых домов.

Высокая эстетика кровель из сэндвич-панелей Источник st-taseevo.ru.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и кровли, отделки и утепления домов. Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Характеристики и размеры

Начнем с того, что этот рубероид выпускают многие производители по техническим условиям.Хотя есть ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Итак, в этом документе указано, что кровельные сэндвич-панели, обозначенные в маркировке буквой «К», должны выпускаться с точными размерами :

    толщина 50-300 мм;

    ширина — строго 1000 мм;

    длина от 2000 до 14000 мм.

Многие производители этих требований неукоснительно соблюдают.Но предлагайте более длинные панели, если вы размещаете на них заказ. При этом вместо Минвати используют более качественный утеплитель и по прочности, и с пониженной теплопроводностью. Это пенополистирол или полиуретан.

Что касается металлических листов, как уже было сказано выше, это плоская поверхность, трапеция, волнистая и катаная. Последняя представляет собой бороздки либо в верхней, либо в нижней волне, которые выполняют функции функций жесткости. Панели с прокаткой считаются более прочными элементами кровли.Кстати, раскатка делается как на нижнем стальном листе, так и на верхнем.

Стандартные размеры сэндвич-панелей Источник Postroika.biz

На нашем сайте вы можете ознакомиться с наиболее популярными проектами домов, для отделки которых используются сэндвич-панели и вентилируемый фасад — от строительных компаний, представленных на выставке домов. «Малоэтажная страна».

И несколько слов о характеристиках :

    теплопроводность Зависит от типа используемого теплоизоляционного материала: минеральная вата 0.034-0,044 Вт / м К (в зависимости от плотности), пенополистирол — 0,03-0,04 Вт / м К, пенополиуретан — 0,019-0,025 Вт / м к;

    плотность -40-50 кг / м 2;

    Срок службы — 50 лет.

Технология Montaja

Начнем с того, что кровля из сэндвич-панелей — это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных работах, требуется провести тщательную подготовку.

Подготовительный этап

Включает:

    проверка точности плоскость примыкания к крыше, без падений;

    строгая перпендикулярность между опорными стойками и ригелями;

    чек угол наклона коньков;

    , если требуется дополнительная гидроизоляция , то проведите ее.

ОСОБЕННОСТИ МОНТАЖА

Как уже было сказано, установка проста. Но в нем много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич-панелями для крыши проложена металлическая стропильная система. Это либо стальные стандартные профили, либо из оцинкованных листовых несущих элементов, имитирующих стандартные профили. Если будет использован первый вариант, то в профилях придется заранее проделывать отверстия под крепеж.Если применяется второй вариант, то небольшую толщину оцинкованных элементов легко просверлить кровельными саморезами по металлу, которые используются для крепления кровли.

Сэндвич панели на крышу подъема крана источника кровли. Клуб

И еще один момент, связанный с обработкой материала. Часто панель приходится обрезать по длине или ширине. Болгаркой пользоваться нельзя. Скорость вращения режущего диска электроинструмента огромна. На поверхности среза образуется зона повышенной температуры, в которой прожигает слой цинка и полимера, деформируется металл.Именно в тех местах панели начинают вызывать коррозию, из-за чего сокращается их срок службы.

Итак, алгоритм установочных операций :

    Необходимо предотвратить контакт Сэндвич-панели с несущими конструкциями. Поэтому последние, а точнее их контактные поверхности закрываются герметизирующей самоклеящейся лентой.

    Подъемный кран Панели подъема На крыше, где она размещается, начиная с любой стороны конструкции кровли.

    Соседние панели соединяются замковым соединением. , обеспечивающий полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать силиконовый герметик для герметизации, который наносится на поверхность замка.

    Все панели необходимо атаковать специальными самозатягивающими элементами , имеющими две резьбы: нижнюю для крепления к опоре, верхнюю для удержания верхнего стального листа. Саморезы комплектуются подушечками из неопреновой резины, которые под действием естественных нагрузок на протяжении всей эксплуатации не меняют своих качеств и свойств.

Саморезы для крепления сэндвич-панелей к опорам и вместе Источник Крепежинфо.ру.

Очень важно правильно затянуть винты. Сначала вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, тащить их нельзя, это будет сдавливать прокладку, а значит, откроется монтажное отверстие для проникновения влаги. Кстати, предотвратить это тоже нельзя по той же причине. В-третьих, винтовые крепления должны быть точно перпендикулярны плоскости кровельного покрытия.

Так как замковое соединение практически представляет собой гнездо, то соседние замятые панели следует скреплять между собой верхними стальными оцинкованными листами. Для этого используются короткие саморезы по металлу.

Описание видео

Посмотрите видео, показывающее, как нужно правильно покрывать кровлю из сэндвич-панелей:

Крепление с поперечными соединениями

Если длина откоса достаточно большая, и этот параметр не закрывается одной панелью, то применяется укладка материала с поперечными стыками.В нем используется очень интересная технология, основанная на процессе формирования клея двух смежных панелей. Делается это так:

    нарезка нижнего стального листа На длину склейки панели, на которую будет укладываться верхний элемент;

    на таком же расстоянии разрезов и утеплителя;

    остается только верхний лист ;

    обрезанная таким образом панель помещается на соседнюю , закрывая часть нижней панели оставшимся стальным выступом;

    две заклинившие панели должны атаковать , а за кулисами небольшой самостоятельный рисунок с обязательным отсутствием плоскости шестигранного герметика.

Обратите внимание, что если угол наклона 5-10 0, то величина чередования должна быть в пределах 300 мм, если угол больше 10 0, то длина льна составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их следует монтировать на крыше.

Соединение сэндвич-панелей по длине конька Источник www.mpcomm.ru.

В принципе можно считать, что кровельный сэндвич готов.Осталось только установить хорошие предметы. Это прежде всего лошадь. Между верхними краями уложенных панелей укладывается теплоизоляционный материал, а сверху закрывается металлическим элементом, окрашенным в цвет сэндвич-панелей. Если к выступающей стене примыкает крыша, то этот стык закрывают так называемым овластом. Это угловой вид профиля, одна полка которого крепится к вертикальной поверхности, другая — к поверхности панели, закрывая смесь.

Вид кровель из сэндвич-панелей Источник рсп.spb.ru

Описание видео

О типах и характеристиках сэндвич-панелей Следующее видео:

Заключение по теме

Сегодня сэндвич-панели для кровли — один из востребованных материалов нового поколения, особенно в промышленном строительстве. Легкость монтажа — вовсе не означает, что этот процесс могут осуществить безграмотные и неопытные мастера. Испортить панель не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Сегодня новые технологии приходят на смену многим традиционным кровельным покрытиям и существенно отличаются по своей сути от старых. Например, достаточно надежные утепленные кровли получаются из таких элементов, как кровельные сэндвич-панели. Возможности очень широкие, поэтому в России активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

В то же время современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминают классические кровельные материалы.Но при этом они намного функциональнее, потому что в них соединены три составляющих: и кровля, и утеплитель, и даже финишное покрытие снизу. В целом и экономически такие сэндвич-панели более выгодны.

Если вам интересна эта технология, давайте рассмотрим ее повнимательнее и зададимся некоторыми интересными идеями.

Современная сэндвич-панель представляет собой трехслойную конструкцию, в которой изоляция находится между двумя профилированными металлическими листами:

Рассмотрим подробнее сам профиль:

  • С одной стороны, панель имеет ребра жесткости, представленные в виде специальных выступов в виде трапеции, обычно высотой 40 мм.
  • , напротив, панель имеет микрограф глубиной 1,5 мм.

Перейти к техническим характеристикам сэндвич-панелей. Итак, сегодня размеры кровельных сэндвич-панелей составляют от 1000 до 1120 мм, длина — от 2 до 14 метров, здесь многое зависит от оборудования.

Сами сэндвич-панели различаются таким образом:

  • по месту установки: кровельные и настенные, потолочные и универсальные;
  • по возможности нагрузка: на самонесущую или облицовочную;
  • по месту сборки: на тех, которые могут быть собраны непосредственно на стройплощадке, элементарных сборочных изделиях и тех, которые изготовлены в заводских условиях и привезены на строительную площадку в готовом виде.

Кстати, самые первые конструкции кровельных панелей имели два типа соединения по краям листов: стоячий фальц или стык с внутренними элементами. Конечно, у таких систем было много минусов.

Например, внешний металлический лист был плоским, с небольшим профилированием, и поэтому под тяжестью снежной шапки он питался, а солнечные лучи штамповались. Из-за чего в углах загибов появились микротрещины.

Официально это называется «малоцикловая усталость металла».В таких местах нельзя было передвигаться, чтобы не повредить внешний лист и сам утеплитель. К тому же качество самого фальцевого шва зачастую оставляло желать лучшего, ведь подобные манипуляции с металлом требуют высокого профессионализма.

Современные панели существенно различаются:

  • Во-первых, крепление кровельных сэндвич-панелей теперь другое.
  • Во-вторых, сегодня минимальный уклон кровли из сэндвич-панелей составляет 5-7 градусов, а при этом рекомендуется более 12.
  • В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются те же требования, что и к обычному кровельному покрытию.

А именно — для герметизации всех стыков, дренажа и защиты от непогоды. Все эти панели реализованы с помощью специального замка.

Кстати, сами панели производятся целой серией, с самыми разными свойствами:

Панели сборки оборудования: простота и надежность

Кровельные сэндвич-панели элементной сборки представляют собой легко собираемые многослойные конструкции, которые состоят из кассеты, металлической основы утеплителя, специальной гидрозащиты и наружной облицовки.Можно сказать, что это такой полуфабрикат, ведь окончательно эти панели собирают уже прямо на стройплощадке.

Основой такой конструкции является холоднокатаный или горячекатаный прокат толщиной 0,71 миллиметра. Часто наносится дополнительное полимерное покрытие. По форме это снова напоминает коробку, дно которой будет служить потолком в комнате для трусов.

Внутри такой коробки — минеральная вата или базальтовое волокно, расположенное с небольшим натяжением.Поверх утеплителя — гидрозащита в специальной паропроницаемой мембране.

Монопанели: продуманный дизайн

Вам будет интересно узнать, что сегодня уже производятся сэндвич-панели, которые образуют мягкую кровлю, причем металлическая только внутренняя сторона. Это конструкция, которая называется «Монопанель».

Именно из таких панелей часто строят крыши торговых зданий спортивных сооружений и промышленных зданий. Эта панель имеет несущую основу в такой панели и одновременно служит еще потолку.

Изготовлен на основе стальной соломки, покрытой цинком (по возможности, полимером). В качестве утеплителя здесь используется пеноизол — специальный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

Перечислим основные достоинства монопанелей. Итак, их может быть:

  • устанавливаются на кровлю с абсолютно любым уклоном и довольно быстро;
  • перевезти любым транспортным средством;
  • применяют в зданиях второй степени огнестойкости;
  • проводят все монтажные работы в достаточно широком диапазоне влажности и температуры.

В этом случае панель может быть дешевле других видов сэндвич-панелей.

Сегодня мы производим монопанели двух основных типов — с мягким покрытием и металлик. Таким образом, сэндвич-панели с полимерным рулонным материалом имеют идеально гладкую поверхность, на которой снег на крыше совершенно не скапливается. Он надежен и долговечен, а все внешние стыки и места примыкания заделаны современными составами.

Металлическое покрытие монопанелей производится на станке со специальными продольными балками с последующим уменьшением их в двухстороннем отсеке с помощью запечатывающего станка.

Sippar: проверенный материал

В России до недавнего времени был опыт использования только кровельных sip-панелей, которые также относятся к сливным сэндвич-панелям, хотя иногда специалисты называют их другими материалами. Но здесь так же, как и в классической сэндвич-панели, между двумя жесткими листами стоит утеплитель.

Речь идет о конструкционной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья. Он выполнен на монолитной конструкции, в которой под давлением склеены две ориентированные стружечные плиты OSB-3 и пенополистирольные плиты.

При этом такие панели очень прочные и в то же время легкие. Итак, масса одного квадратного метра составляет не более 15 кг, но этот квадратный метр способен выдержать вертикальное продольное давление более 11 тонн!

В России такая постройка тоже немного больше в новинке, хотя день ото дня набирает популярность. Но есть еще одно отличие от обычной сэндвич-панели — в сип-панели не используется пароизоляция или ветрозащитная мембрана.Здесь плита OSB-3 приклеивается как к самому утеплителю, и со временем не размножается.

Что интересно, за рубежом довольно часто встречаются варианты sip-панелей с отделкой OSB только с одной стороны, а с другой — металлическим листом.

Более того, в России до сих пор пытаются найти аналог подобным панелям, заменив OSB цементно-стружечными плитами, фибролитовыми плитами или стеклопластиками. Но вот ваши моменты: саморезы на основе минерального вяжущего плохо держатся и часто подвержены коррозии, чего не происходит с OSB-3.

Внутреннее наполнение и характеристики

Итак, из чего сделаны эти панели? Посмотрим на их структуру!

Наружное покрытие: Защита от атмосферных осадков

Нередко для внутренней и внешней облицовки таких кровельных сэндвич-панелей используются металлические листы, сформированные путем многократного изгиба. Гораздо реже такую ​​облицовку делают из листов профнастила.

Сам верхний листовой профиль обычно плоский, почти плоский и с довольно высокими трапециевидными выступами для обеспечения правильного дренажа.Чем выше выступы, тем больше они снижают температурные деформации панелей, но и такие же дорогие:

Вот основные виды профилирования таких панелей:

Кровельные сэндвич-панели между собой более существенно отличаются. Кроме того, высокие требования предъявляются к футеровке сэндвич-панелей, ведь финишное покрытие принимает на себя все эксплуатационные нагрузки. Климатично и динамично, когда рабочие выходят на крышу ремонтировать или убирать снег.

На российском рынке практически все трехслойные сэндвич-панели имеют стальную внешнюю облицовку, из стального холоднокатаного листа от 0,4 до 0,7 мм. Здесь цинковое покрытие наносится горячим способом и имеет толщину от 25 до 50 мкм. Далее на поверхность цинка еще наносят несколько слоев полимерного покрытия общей толщиной от 25 до 200 микрон. Всего таких слоев может быть до восьми.

Итак, когда нужен цвет цвета и загрязнения, применяется полимерное покрытие.Например, популярное покрытие Hiarc. . Его подвид Hiarc Matt. Радует глаз красивым цветом с матовой поверхностью, придающей кровле особую выразительность. Также производятся сэндвич-панели в цвете металлик.

Следующий тип покрытия: High Build — это более толстый слой грунтовки со специальным пигментом, устойчивым к механическим повреждениям.

Другое покрытие — полиэфирная эмаль или полиэстер . Подходит практически ко всем климатическим поясам, устойчив к атмосферным механическим воздействиям.Но слишком достоверно это назвать нельзя.

Такое покрытие применяется в тех случаях, когда к сэндвич-панелям не предъявляются повышенные требования к коррозионной стойкости. Но, если говорить о кровле, такой вариант неприемлем, для внутреннего помещения этого материала больше, чем для внешнего.

Pural — Это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

Поливинил — полимерное покрытие, обладающее особо высокой коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению.Держится дольше всех видов покрытий, сохраняет цвет и блеск, отлично выдерживает формование.

Выбор утеплителя: пузыри или шерсть?

В качестве утеплителя в сэндвич-панелях используется базальтовая минеральная вата, стеклопластик, пенополистирол, пенополиуретан и их разновидности:

Также для монопанелей до сих пор используется такой вид утеплителя, как Penversol. При этом утеплитель бывает разной плотности, в зависимости от того, какими теплоизоляционными свойствами он должен обладать.Толщина таких изделий подбирается по точному тепловому расчету, обычно от 40 до 300 мм.

В контексте все эти панели выглядят так:

Если хотите углубиться в этот вопрос, посмотрите этот видеообзор:

Отметим преимущество базальной минеральной ваты. И положить сэндвич-панели так, чтобы волокна были ориентированы вертикально. Такая конструкция получается максимально устойчивой и не грозит усадка утеплителя.

Благодаря этому плотность сэндвич-панелей находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности равен 0.043 Вт / м2. Но в то же время какая минеральная вода по-прежнему самая суровая из всех используемых утеплителей.

Другой вариант — паз под стекло. Такие панели немного проще, чем с вариантом из минеральной ваты, и имеют теплопроводность 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

А самые легкие сэндвич-панели из пенополистирола. Его коэффициент теплопроводности составляет всего 0,0022 Вт / м2, что совсем немного.

Но не менее качественно своему аналогу — полисёсяноолу. Полиуреозоцианоол отличается от обычного пенополиуретана более высокой огнестойкостью. Фактически, это его модифицированный аналог:

Если говорить об основном различии видов утеплителей, то здесь главное — пожарная безопасность. Так сэндвич-панели из минеральной ваты более жаропрочные, им присвоен класс EI240. Но панели из полисиоцианоата имеют предел огнестойкости EI60.

Также важный момент: кровельные панели элемента в сборе идут с дополнительной изоляцией или без нее.Так, если толщину штатного утеплителя признать достаточной, ее меняют с помощью другого теплоизолятора.

Здесь поверх основной изоляции внутри основания устанавливаются Z-образные трассы высотой от 50 до 200 мм и приклеиваются ленты UPPA, чтобы избежать мостиков холода.

В этом случае пролеты монтируются поперек стропил. Внутри таких прогонов закладывают нужное количество слоев теплоизоляции, затем поверх дополнительной изоляции устанавливают гидрозащиту и z-образные пазы.И уже на сами полки крепим листы выбранной кровли.

Внутреннее наполнение панелей сказывается на их хрупкости:

Надежность клеевого соединения

Все три основных элемента сэндвич-панелей соединены между собой специальным эластичным клеевым составом. Тем более что выбор клея здесь подходит со всей ответственностью, ведь, например, тот же утеплитель на базальтовой основе — это достаточно пористый материал с хрупкой поверхностью.Поэтому важно, чтобы клей проникал сквозь шероховатость утеплителя и заполнял пустоты между волокнами и металлом.

Как вы понимаете, сам клей здесь используется довольно много, причем во вспененном виде, после чего он застывает. При этом важно, чтобы клей был влагостойким, не боялся атмосферных воздействий и хорошо переносил перепады температур.

Всем этим требованиям отвечают современные клеи на основе полиуретана, которые обычно соединяют металл с другими материалами.В этом случае для кровельных сэндвич-панелей используются однокомпонентные и двухкомпонентные составы.

Как раз срок службы сэндвич-панелей и ограничивается сроком службы самого клеевого слоя, а именно его разрушением. Кстати, сэндвич-панель с полиуретановым утеплителем иногда делают без клея, соединяя компоненты между собой с помощью специальной формовки. Лучше или хуже сказать нельзя — время покажет.

Посмотрите, как выглядят готовые сэндвич-панели, выпущенные в производство:

Важные тонкости крепления

Следующий момент: крепеж на кровельных сэндвич-панелях делается видимым или скрытым, а замок обычный или с повышенной энергоэффективностью, что обеспечивает особую герметичность.

Соединяют кровельные сэндвич-панели между собой такими основными способами: одинарные фальцы с дополнительной изоляцией, двойные фальцовки, замковые (например, кровельные замки), а также с помощью специального начальника трапециевидной формы из оцинкованной стали. Технику монтажа диктует, естественно, производитель.

Для закрытия солевых и двойных складок необходим специальный инструмент «Рамка». Для замков современных панелей инструменты вообще не нужны.

Самый уютный, это конечно же замок.Но есть и минус: у сэндвич-панелей, которые изначально спроектированы под такие замки, по всей длине присутствует легко деформируемый элемент, который несложно повредить при установке или хранении. Так сказать, его слабое место.

Так выглядит крепление Панели из полиуреоцианората:

Таким образом фиксируются панели из минеральной ваты:

Чем хороша «кровля будущего», или приятные достоинства

В первую очередь, для конструкции кровли имеет большое значение то, что кровельные сэндвич-панели позволяют укладывать укладку на большие ступени между спусками.Это в совокупности значительно снижает общую стоимость строительства самой крыши.

Именно поэтому в использовании сэндвич-панелей в первую очередь кроется экономическая целесообразность, позволяющая сегодня возводить такие крыши практически во всех типах зданий. Пока исключение составляют только многоквартирные дома, но это, по мнению экспертов, ненадолго.

Вы также будете удивлены, что при кажущейся хрупкости кровельные сэндвич-панели — достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки.При этом кровельные сэндвич-панели не создают какой-то особой дополнительной нагрузки на фундамент:


Отметим также, что такие панели быстро и легко монтируются, а также легко демонтируются. Они не нуждаются в какой-либо отделке и специальных застежках.

Недостатки, недоработки и прочие досадные факты

При всех достоинствах сэндвич-панель имеет ряд недостатков. Например, прогнозируется, что использование трехслойных панелей со временем будет уменьшаться, уступая место другим типам сэндвич-панелей.

Развлекательный видео-урок о преимуществах и недостатках кровельных сэндвич-панелей:

Особенности северного климата

Климат в России довольно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температуры, вызывающих значительные нагрузки при эксплуатации.

Вторая точка, находясь на крыше, под прямыми солнечными лучами бутербродов меняет свои размеры.Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы вся система в итоге не повела. Вот только сэндвич-панели в сборе элемента лишены этих минусов.

Ведь на них нагрузка не минеральная вата, а сам каркас короба, так что теплоизоляцию можно использовать проще и дешевле. Да, такие элементы обеспечивают более надежную герметизацию кровли и возможность отвода конденсата через организованный вентиляционный зазор.

Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно разрушается блок утеплителя из минеральной ваты, и волокна выдуваются. В результате происходит потеря несущей способности самой конструкции.

Кроме того, минеральная вата сама по себе подвержена физическому старению, и, в конце концов, на нее приходится вся эксплуатационная нагрузка. К сожалению, это свидетельствует о небольшой реальной огнестойкости такой кровли.

Во-первых, пока возникают вопросы по обслуживанию таких панелей. Если возникнет проблема, придется разбирать крышу целиком, поэтому стоимость ремонта будет немалой.

Ошибки монтажа и их последствия

Далее, пока замки такой панели оставляют желать лучшего, и при не очень аккуратной эксплуатации она ненадежна. Как мы уже говорили, точность крепления и герметичность будущей кровли предусматривают специальные пазы в сгибе. И главная проблема монтажа сэндвич-панелей — хороший или неудачный стык.

Именно поэтому производители постоянно работают над улучшением таких замков. Ведь от этого зависит и прочность соединения таких панелей на крыше, и отсутствие зазоров, и герметичность.

Для крыш — это критические показатели. И любое неудачное болото способно стать проводником дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:


В условиях погоды и часто меняющейся влажности и температуры воздуха в плохо уложенной кровле из сэндвич-панелей возникают мостики холода и протечки.Также отслаивание по утеплителю, если используется пенопласт и применяется горение среднего слоя, а если отмечается утеплитель из минеральной ваты — нарушение связи между вертикально ориентированными волокнами из-за влаги.

Они могут привести к заделке продольного шва и дальнейшему повреждению всего покрытия. Причем такие повреждения не так-то просто обнаружить на глазу, но еще сложнее исправить.

Хотя на самом деле при работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если четко соблюдать все правила монтажа.

Трудности транспортировки и хранения

И, наконец, у кровельных сэндвич-панелей есть такой серьезный минус, как легкое повреждение в процессе транспортировки и монтажа, поэтому к ним нужно обращаться осторожно, особенно бережно. Именно поэтому производители часто предоставляют услуги по полной комплектации кровли, начиная с ее дизайна и заканчивая монтажом.

И советуем прибегнуть к таким услугам, так как профессиональная команда уже знает все тонкости работы с этим новым кровельным материалом, есть целая масса рекомендаций даже по хранению самих панелей.

Кстати, большинство производителей сталкиваются с тем, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда поливают перед выходом на крышу. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается при последующих сезонных заморозках и оттаиваниях.

Благодаря этому сомнению, хозяева своих домов по-прежнему повсюду отдают предпочтение более классическому и проверенному «правильному» торту, где утеплитель имеет свое определенное место и к нему всегда есть доступ.По крайней мере, если шерсть здесь намокнет, несущая способность кровли от этого не снизится — просто проблемы будут другие.

Этапы установки: необычная технология

Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крышу. Так, для постройки используются трехслойные кровельные сэндвич-панели, в которых кровля не более 12 метров, а уклон не менее 12%. Их размещают на спусках с шагом в полтора метра.

По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг допускается в 3-4 метра.

Вот как выглядит монтаж такой крыши:

Удобнее конечно приклеить одну панель на скат крыши, чтобы у него не было поперечных стыков. Хотя сегодня часто встречается ситуация, когда такие сэндвич-панели заготавливают на крышу в качестве конструктора, мангала. В этом случае кладку панели доводят как бы по колоннам.

Эншридж для такой кровли с помощью люковых профилей по стропилам. Панели укладываются по стропилам.А чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны на самих полках закрепляют термоизоляционную полосу из изолята.

Между собой кровельные листы монопанелей крепятся с помощью курммеров, а сами балки соединяются саморезами. Такие панели устанавливаются на прогоны до 4 мм и закрепляются саморезами:

.

Далее, поверх него разрешается делать мягкую кровлю из обычных традиционных материалов, например, из штучных шот.Сами по себе монопанели удобны тем, что их монтаж может выполнить любой строитель без специальной квалификации и практически в любое время года.

Сами кровельные панели устанавливаются на прогоны или фиксируются на болтах, как вариант — саморегулирующиеся со специальной шайбой. Наиболее практичны составные шипы, термоизоляционные жгуты и специальные стяжки.

Сам профиль хлопот определяется самим кровельным покрытием, а металлочерепица равна ее ступеням.

Стены дома из сэндвич-панелей крепятся с помощью тех же качественных элементов, что и в случае обычной кровли:

А вот основные узлы такой крыши:


Это мойка кровли из сэндвич-панелей:

Вот основные варианты организации водоотвода такой кровли:

Сэндвич-панели высочайшего качества, по заявлению производителей, служат 25-30 лет. Обязательно, чтобы при установке и транспортировке панелей они не были повреждены, а примыкание было достаточно герметичным.

Именно на внутреннем рынке преобладают варианты с трапециевидными выступами на сэндвич-панелях, которые еще называют кровельным профилем.

По сравнению с остальным миром, в России кровельные сэндвич-панели производятся с таким соотношением теплоизоляции: 85% минеральной ваты и 15% пенополиуретана. А в мире наоборот: 80% таких панелей из пенополиуретана или полисоциануата и только пятая часть из минеральной ваты. Хотя утеплитель из пенопласта легче.

Таким образом, наиболее качественные обзоры на российский рынок поставляют компании «Промкпанель», Петропанель, «Кузнецкие металлоконструкции», «Техно-Изол» и «АЗНА-АМ». Также рассмотрим продукцию таких известных производителей, как Ruukki, Isobud и Kraft Span.

Известная компания «Изобуд» производит сэндвич-панели для быстровозводимых домов с 1998 года и на сегодняшний день входит в список самых известных производителей этого кровельного материала в Российской Федерации.

И производит сэндвич-панели из минеральной ваты и полисесянурата:

Вот панно от «Изобуд» из минеральной ваты:


Kraft Span: новое оборудование

Крафт Спан — компания из Санкт-Петербурга, которая производит стеновые и кровельные сэндвич-панели из минеральной ваты. Они обладают высокими поддерживающими свойствами, что особенно ценят дизайнеры.

Используются стальные профилированные листы, минеральная базальтовая вата и огнестойкий клей с классом безопасности.Именно продукция KRAFT SPAN производит единственную серию таких панелей — FF.

У этой строительной технологии с каждым днем ​​все больше и больше сторонников. Что неудивительно, ведь их привлекает красивый внешний вид кровли из сэндвич-панелей и относительно небольшая нагрузка на несущие конструкции и фундамент здания.

На сегодняшний день современный рынок перенасыщен такими панелями, благодаря этому в этой сфере сохраняется высокая конкуренция, а производители платят больше за качество продукции.А также дополнительные сопутствующие услуги как дизайн кровли, так и их ремонт.

Хотели бы вы иметь такую ​​необычную крышу?

Популярность кровельных сэндвич-панелей объясняется простотой их укладки. Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательно выполнять рекомендации по транспортировке и укладке материала.

Определение минимального угла кровли

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич-панели должен быть не менее 5 градусов.При этом для укладки следует использовать только сплошные панели: эта поверхность не содержит стыков, окон и других мешающих монолитных элементов. Во всех остальных ситуациях предусматривается минимальный уклон кровли из сэндвич-панелей 7 градусов.

При выборе оптимальной конструкции кровли и ее наклона учитывается климат этого региона. На участках с частыми и обильными отложениями для кровли из сэндвич-панелей рекомендуется наклон однорядной кровли не менее 40 градусов.Это позволит дождевой воде плавно стекать, не забивая стыки. Если в регионе царит сухой и жаркий климат, минимальный уклон для панельного сэндвича допускается снизить до 7-25 градусов. Следует помнить, что возведение самой крутой кровли потребует большего расхода строительного материала.

Плоская кровля из сэндвич-панелей спровоцирует застой влаги. Это не позволяет избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется заморозками, это приводит к замерзанию скопившейся воды.Такие процессы повреждают внешний защитный слой панели, а впоследствии разрушают металлическую оболочку. Если несущая металлическая, железобетонная или деревянная конструкция выступает в качестве основы под кровлей, при устройстве небольшого связующего звена кровли из сэндвич-панелей никаких дополнительных креплений не потребуется. В случае превышения минимального уклона кровельных сэндвич-панелей в 7 градусов применяются дополнительные соединительные приспособления.

Необходимое оборудование для установки

В процессе возведения конструкции кровли из сэндвич-панелей постоянно возникает резка материала в размер.Также его нужно будет закрепить и заняться гидроизоляцией швов. Для резки панелей можно использовать электронику, мелкозернистую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не использовать, так как из-за линии нагрева панели панель начинает гнуться. Это приводит к нарушению защитного покрытия, на котором начинает появляться коррозия.

При переноске сэндвич-панелей обычно используются механические или вакуумные захваты, что позволяет избежать повреждения поверхности.В тех местах, где установлены захваты на панели, заранее пробуют специальную пленку. В качестве крепежа при монтаже кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотнительных прокладок. При выборе оптимальной длины шурупов ориентируйтесь на толщину панели и каркаса, к которому она крепится. Нарезать винты удобнее отверткой.


При расчете необходимого количества крепежного материала учитываются следующие факторы:

  • Ветровая нагрузка на здание.Это влияет на ее высоту, расположение и угол наклона кровли из сэндвич-панелей.
  • Особенности конструкции (открытая или закрытая).
  • На каком месте закреплен элемент кровли. Наибольшая ветровая нагрузка оказывается на крайние панели.
  • Несущие способности каждого крепежа.


Точные расчеты должен произвести квалифицированный специалист с учетом снижения минимального уклона кровли из сэндвич-панелей.Особого внимания требует стыковка панелей: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич-панелей для герметизации используются специальные ленты типа Abris LB 10×2. Также можно использовать силиконовый герметик. Таким же образом оборудуются все вертикальные примыкания.

Характеристики сэндвич-панели

В продаже представлено несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого типа.Внутренний изоляционный слой обычно состоит из пенополистирола, пенополиуретана, полиизоцианрата или минеральной ваты.

Весовые сэндвич-панели довольно малы и могут сочетать в себе финишное покрытие и изоляцию. Самые теплые изделия с базальтовой ватой считаются самыми теплыми. Корпус из тонкого листового металла покрыт декоративной защитой из полимера — благодаря этим плитам сообщается необходимое цветовое оформление и защита от коррозии.


Чтобы не повредить защитный слой при укладке материала, необходимо соблюдать следующие рекомендации:

  1. Полностью исключает использование горячей и абразивной резки.
  2. Защитная пленка внизу панели должна оставаться до ее укладки. Верхняя пленка снимается по окончании работы.
  3. Если при резке материала образовалась металлическая стружка, ее необходимо немедленно очистить щеткой, иначе она может позже поцарапать полимерный слой.
  4. При проведении монтажных работ разрешается использовать обувь только на мягкой подошве.
  5. Если сэндвич-панели в процессе строительных работ хранятся на открытом воздухе, для них необходимо продумать надежную защиту от климатических воздействий.Для укладки материала рекомендуется использовать гладкую сухую подушку.

ОСОБЕННОСТИ МОНТАЖА

Срезная кровля из сэндвич-панелей предполагает соблюдение следующих условий:

  • Для монтажа желательно выбирать безветренный день, так как площадь панелей большая, а вес небольшой. Допускается слабый бустовский ветер до 9 м / с.
  • Запрещается работать в дождливую, снежную или туманную погоду.
  • При плохом освещении процесс установки следует прекратить.
  • Чтобы качественно провести продольную заделку, температура воздуха должна быть не ниже +4 градуса.


Приступая к укладке рубероида, необходимо сделать следующее:

  • Внимательно осмотреть конструкцию кровли на соответствие ее проектной документации. При внесении дефектов и дефектов монтажа их нужно устранить.
  • Убедитесь, что все прогоны, ригели и другие элементы дизайна соответствуют проекту. Для этого необходимо использовать строительный уровень.
  • Подготовьте все приспособления и инструменты.

Укладка заказов

Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые расположены параллельно карнизу. Для увеличения несущей способности кровли шаг рабочего набора можно уменьшить. Этот прием обычно применяется на кровлях с небольшим уклоном в районах с обильным снегопадом. Для любых сценариев этот параметр не должен быть больше 200 см.

Изначально плиты длиной до 10 м, так как с них крышу намного легче поднять.Кроме того, в этом случае снижается риск деформации из-за температурных колебаний при эксплуатации покрытия. Перед монтажом сэндвич-панелей укладываем утеплитель (минеральную вату) и гидроизоляцию. Также следует проверить горизонтальность пролетов и состояние деревянных, металлических и железобетонных опор. Необходимо удалить всю обнаруженную ржавчину, плесень и другие слои.


Если в деревянных элементах есть трещины, их нужно заделать. То же касается и полости в бетонном растворе.Требуется герметизация всех стыков элементов каркаса. Для обработки деревянных поверхностей используют хлопья-протеин, для металлических — антикоррозионные средства. Очень важно, чтобы шаг несущих элементов соответствовал размеру плит. Выбирая ширину пролетов, старайтесь, чтобы материал крепился на расстоянии 50 мм от края. Мягкие панели также должны иметь хорошую опору.

Если в качестве теплоизоляции внутри сэндвич-панелей используется минеральная вата, это необходимо для защиты дыхания респиратора.Поднимая кровельные панели, запрещается ставить их на замок во избежание его кривизны. Начать укладку сэндвич-панелей на крышу лучше всего с любого из нижних углов, придерживаясь строгой вертикали монтажа.

Кровельные сэндвич-панели — это удобный современный материал для покрытия кровли любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря целому ряду качеств:

  • Простота укладки: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает относительно мало времени;
  • Небольшой вес при большой площади: это одновременно и достоинство, и недостаток, потому что панели легко переносятся, а ветер легко снимает их с места;
  • Хорошая тепло- и шумоизоляция;
  • Огнестойкость;
  • Внешний вид: сэндвич-панелями Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обратить внимание на ваш органичный дизайн.

Зачем нужен склон?

Сделать уклон крыши — значит пойти на увеличение затрат. Чем выше будет отметка, тем больше материала потребуется для покрытия площади. Но раз уж на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в правилах СНиП, и их игнорирование будет ошибкой и доставит неприятности.

Проблемы при возведении неправильного откоса

Игнорирование или незнание правил укладки кровли из сэндвич-панелей доставит хозяевам здания неприятности в виде:

  • Быстрый износ материала и ухудшение качеств;
  • Застойные воды, которые начнут цвести;
  • Нарушения гидроизоляции;
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается в зависимости от климатического окружения здания и характеристик кладки. Для сухого климата с горячим воздухом и постоянной солнечной экспозицией, когда крыша сделана из сплошных панелей без перекрестков и проемов, выбирают минимальный уклон, разрешенный Правилами СПОС — 5 °. Если есть соединения или световые люки, то уклон больше.

Все решения для выбора откосов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку не проводит профессионал со специальным образованием, то о других решениях речи не идет.

Гарантия

При правильном выборе кровля из сэндвич-панелей прослужит постройке 25 лет и более. В этот период не будет неприятных происшествий в виде протечек или промерзания швов, если монтаж проведен с умом и обустройством.Внешние качества панели надолго теряют, а презентабельный вид сохраняется до окончания службы и демонтажа покрытия.

Сэндвич-панели — это относительно дешевый кровельный материал, который за заплаченную цену выполняет и превосходит план работ и честное обслуживание. Главное — правильно провести штамповочные работы и выбрать минимальный уклон, чтобы покрытие показало свои качества во всей красе и отображало внешний вид постройки только с лучшей стороны.

как установить, особенности, рекомендации

При ремонте здания или установке новых окон специалисты советуют обращать особое внимание на способ отделки откосов. При неправильном выборе материала последствия могут быть довольно неприятными. Промерзание конструкции и появление конденсата могут испортить внешний вид даже самой дорогой оконной системы. Вот почему прилегающие зоны требуют особого внимания.

Есть много способов, которыми можно утеплить и провести отделку такой важной зоны. Большинство из них могут выполнить только профессиональные мастера, поэтому эти процессы настолько сложны и длительны. Но есть изящный и простой способ решить такую ​​важную задачу: можно использовать сэндвич-панели для оконных откосов и выполнить монтаж самостоятельно на высоком уровне.

Характеристики и описание материала

Сэндвич-панели — листы из экструдированного пенополистирола.Их толщина около 9 мм. Полотна изготавливаются с одной или двух сторон из цельных листов ПВХ. Толщина отделки может составлять 1 или 1,5 мм. Размеры сэндвич-панелей для оконных откосов — 300 х 150 см. Обычно продукт белый.

Изделия из следующих элементов:

  1. С- и J-образные профили. С боковой стороны комнаты устанавливается С-образный профиль. Элемент предназначен для фиксации внутреннего края откоса.
  2. Деревянная планка-направляющая.
  3. Утеплитель из пенополистирола. Материал заполнен всеми полостями. Это предотвращает попадание холода в окно.
  4. Верхняя панель, служащая декоративным украшением конструкции.

Преимущества продукта

Сэндвич-панели для оконных откосов имеют неоспоримые преимущества:
  1. Безупречный внешний вид. Поверхность пластика идеально ровная, что надолго обеспечивает эстетичный вид окна. К тому же цвет откосов будет полностью идентичен цвету самого окна.Более того, при работе с поверхностью изделий от контакта с водой или после покраски не останется разводов и разводов. При необходимости оконные конструкции легко мыть мыльной водой или моющим средством.
  2. Срок эксплуатации. Элементы будут служить столько же, сколько и само окно, так как они сделаны из того же материала.
  3. Быстрая чистая установка. На установку изделий уйдет около часа работы. Кроме того, нет необходимости покрывать поверхность или красить.
  4. Теплоизоляционные качества. Внутренний слой изделий имеет пористую структуру, что препятствует проникновению тепла из помещения. Поэтому в холодную погоду на откосах и других прилегающих элементах окна не образуется конденсата.
  5. Высокая влагостойкость. Внешний и внутренний слои изделий, а также клеевой состав не пропускают влагу.
  6. Паростойкость. Все детали не пропускают пар, поэтому пенопластовые утеплители и стены остаются сухими и не промерзают зимой.
  7. Стоимость приемлемая. На сэндвич-панель для оконных откосов цена остается на доступном уровне.

Сравнение с пластиковыми аналогами

Как и классические конструкции из пластика, сэндвич-панели просты в уходе, выдерживают бытовые нагрузки и немного весят. Но есть и другие, не менее важные показатели. В первую очередь, это теплоизоляция, и по этому показателю первые изделия заметно проигрывают: в сэндвич-панелях изоляционным материалом является экструдированный пенополистирол.Он защищает изделия лучше, чем воздушная прослойка.

Если сравнивать сэндвич-панели для оконных откосов с гипсокартонными конструкциями, то они весят значительно меньше — 1,7 кг против 10 кг на 1 кВ / м. Благодаря небольшому весу процесс монтажа значительно ускоряется, а нагрузка на основание деталей существенно снижается.

Чаще всего уклоны задает мастер при замене старых окон на новые пластиковые конструкции. Но сегодня очень многие владельцы домов в целях экономии берут на себя всю работу.Что для этого нужно?

Подготовительный этап

Монтаж откосов окон из сэндвич-панелей начинается с подготовки набора инструментов и материалов. При работе нужно обойтись без:
  1. Острого ножа.
  2. Рулетки.
  3. Саморезы.
  4. Отвертка, отвертка или дрель.
  5. Жидкий пластик.
  6. Профиль «F».
  7. Стартовый профиль «П».

Дополнительно понадобится совок, мусорное ведро (ведро, мешок), пара табуретов, ватная тряпка.Все это необходимо для вывоза мусора и удобной работы при установке.

В первую очередь отделку оконных откосов сэндвич-панелей начинают с подготовки к открытию окна — удалить старую штукатурку и в пенопласте, который был нанесен вокруг окна, сделать канавку канцелярским ножом, стамеской или зубилом. отвертка. Делайте это не раньше, чем через сутки после установки оконной конструкции, когда поролон полностью засохнет.

С помощью рулетки измерьте ширину и длину желаемых элементов, и из полученных данных вырезают три части.Один из них будет располагаться вверху окна и идти параллельно подоконнику. Два других элемента — это боковые части.

Установка П-профиля

Исходя из полученного размера стартовый П-профиль. Крепится элемент строго по краю окна саморезами через каждые 12-14 см. Монтаж сэндвич-панелей откосов окна начинайте с верхней части окна, затем закрепите боковины так, чтобы между ними и верхней частью не было зазора.

На заметку : можно установить без использования стартового профиля.Для этого полосы сэндвич-панелей должны быть такой ширины, чтобы выходить за оконный профиль на 1-1,2 см. Ниши предварительно вспенивают, а затем фиксируют уклон. Такой вариант монтажа оконных откосов из сэндвич-панелей своими руками считается более трудоемким, но и более эффективным с точки зрения эстетики.

Монтаж полосы

Работы выполняются по следующей схеме:

  1. Верхняя панель вставляется в стартовый профиль, закрепленный саморезами.
  2. Отрежьте 4 куска такой же длины, что и ширина откосов, и введите их по 2 с каждой стороны в боковой начальный профиль. Закрепите каждую часть шурупами на поверхности подоконника и верхней части сэндвич-панели.
  3. Установка ленточной сэндвич-панели на стартовый профиль. Аналогичным образом закрепите такую ​​же деталь на другой стороне окна.

В итоге работа практически завершена, осталось лишь несколько штрихов.

Завершающий этап монтажа

Чтобы пластиковый откос приобрел законченный вид, его закрывают так называемой крышкой (то есть F-профилем).Для этого отрежьте от профиля нужную длину. Для определения желаемого показателя к длине откоса прибавляют ширину профиля боковых элементов и ширину профиля верхней части. Причем желательно взять фигуру чуть больше необходимой — излишки можно обрезать, но если не хватит хотя бы 1 см, придется заново переделывать последний этап.

Теперь по обрезанным краям слева защелкните крышку. При этом необходимо следить за тем, чтобы полосы с внешней части по углам перекрывали друг друга.

Осталось наметить линию отреза линейкой и карандашом и отрезать лишнюю часть канта. Такой подход позволяет получить аккуратно вырезанные прямые углы сэндвич-панелей для оконных откосов.

Отделочные работы

При желании можно обработать стыки жидким пластиком. Совершенно необязательно этого делать, но лучше провести обработку для заделки швов, что продлит срок службы конструкции. Чтобы заполнить пустоты жидким пластиком, нужно разобрать F-профиль, заполнить ниши веществом и оставить на сутки.Через 24 часа все лишнее срезаем и устанавливаем крышку на место. Эти простые действия помогут существенно защитить помещение от шума и холода улицы. Но при работе с жидким герметиком нужно быть очень осторожным: вещество должно заполнять пустоты и не попадать на поверхность окна.

В последнюю очередь снимается защитное окошко с окошка плёнки, ещё сутки снимаем малярный скотч. Откосы у двери делают так же, как и у окна. Но есть разница: под ними возле дверного проема прячут все провода.И еще — панели для отделки двери лучше выбирать на тон светлее дверного полотна.

как построить забор на склоне из готовых панелей для забора

Стоимость установки ограждения Смета затрат на ограждение …

Установщики забора Colorbond обычно взимают меньшую плату за метр, если забор длиннее и больше. Например, за установку забора высотой 1,8 м и длиной менее 10 м вы можете рассчитывать заплатить, например, 100 $ / м, тогда как забор из того же

Самый дешевый способ построить деревянный забор | Руководство для DIY…

Метод одиночных пикетов / планок позволит вам установить их с учетом контура вашей местности. В то время как предварительно собранные панели имеют ширину 8 футов и не допускают отклонений и, следовательно, более жесткого допуска к уклону вашего двора. 9) Использование метода «пикета» (по сравнению с заранее построенными «панелями ограждения»)

Стоимость установки ограждения Оценка затрат на ограждение …

Например, для установки забора высотой 1,8 м и длиной менее 10 м вы можете ожидать платить например100 $ / м, тогда как забор такой же высоты, но длиннее, например 50 миллионов, возможно, будут стоить около 80 долларов за метр. Общая стоимость забора Colorbond также зависит от: стиля и размера панелей, высоты крепления забора, колпачков столбов

Fence King 👑 Mandeville Wood Aluminium Fence Company

Когда заборы устанавливаются с использованием сборных панелей для ограждения откосов и неровные уровни земли могут быть трудными для правильного ограждения. Обычно у вас будут большие зазоры в нижней части и неровная крышка.Fence King НЕ использует сборные заборные панели. Строим заборы на заказ.

Как построить защищенную от хищников куриную тропу | Старый фермер …

Я построил трассу 10×30 футов, используя сварные проволочные панели для профессиональных собачьих будок, прикрепленные к вертикальным и горизонтальным стойкам 4×4 и покрытые гофрированной металлической крышей. Я обмотал аппаратную ткань 1/2 дюйма вокруг нижней части трассы, прикрепленной к

Как построить забор — The Home Depot

Если строить забор с использованием предварительно собранных панелей, разделите линейные метры ограждения на длину панели ( в футах) выбранного вами стиля забора.Это определит общее количество необходимых вам панелей и столбов забора. Для оставшихся отснятых материалов потребуется частичная панель. Добавьте два к количеству панелей, чтобы определить, сколько постов вам понадобится.

Как построить деревянный забор (с изображениями) — wikiHow

26 июля 2021 г. Чтобы построить деревянный забор, начните с рытья ям в тех местах, где вы хотите разместить столбы забора. Затем поместите столбы в ямы и заполните области вокруг них бетоном, чтобы укрепить стойки в земле.

Получить разрешение — Округ Майами-Дейд

2020/04/04 Ознакомьтесь с требованиями для строительства хозяйственного навеса.2 октября 2018 года Совет уполномоченных графства принял Постановление 18-123, которое разрешает только одно навес для коммунальных услуг площадью до 400 квадратных футов на жилой участок.

Как построить купол гаража или сарая (сделай сам) | Family Handyman

2019/05/21 Постройте седло из обработанной давлением фанеры, затем отметьте две стороны седла с наклоном крыши с помощью измерителя наклона крыши. Поместите острие калибра на центральную линию примерно в 4 дюймах от верха седла и совместите ножки калибра с внутренними краями седла.

Veranda Glendale 4 фута в x 8 футов в ширину Белый винил с промежутками …

17 августа 2019 г. Этот забор устанавливается так же, как забор из цепных звеньев, путем вбивания стальной трубы глубоко в землю. Просто используйте кувалду, чтобы вбить трубу в землю. Вы можете приобрести несколько панелей, чтобы создать линию забора и закончить ее с помощью финишной стойки Ньюпорта (ZP19003) или ворот, чтобы создать проход (ZP19004).

Стоимость строительства садовой стены — PriceYourJob

Кирпич — один из самых дешевых материалов для строительства стены, но цена часто может удвоиться при использовании более прочных или толстых материалов.Если вы попросите ландшафтного дизайнера построить садовую стену высотой 1 м и длиной 4 м, цены могут варьироваться от 750 фунтов стерлингов за 1000 фунтов стерлингов за кремень и 1200 фунтов стерлингов за сланец.

Установка гравийной доски на деревянные или бетонные столбы ограждения …

Если вы откладываете строительство существующего забора, построенного с использованием бетонных столбов забора, вы должны иметь возможность просто поднять панели вверх и вывести их из каналов на внутренней стороне ограждения. сами посты. Теперь, когда установлены все столбы забора или сняты панели, вы должны быть готовы к работе.

6 вещей, которые необходимо знать перед установкой горизонтального забора …

2018/02/20 Высококачественный забор из искусственного интеллекта на заднем дворе размером 20 на 30 футов стоит около 24000 долларов, а на его строительство уходит две недели. . Менее дорогие варианты включают древесину под давлением, которую обрабатывают химическими веществами для отпугивания насекомых и сучковатого кедра.

Veranda Glendale 4 фута в x 8 футов в ширину Белый винил с промежутками …

2019/08/17 Этот забор устанавливается так же, как забор из цепных звеньев, путем вбивания стальной трубы глубоко в землю.Просто используйте кувалду, чтобы вбить трубу в землю. Вы можете приобрести несколько панелей, чтобы собрать

DIY забор со съемными секциями: 7 шагов (с изображениями …

2019/01/31 DIY Забор со съемными секциями: мы живем в углу, поэтому половина нашего двора пространство открыто для публики. Мы также построили корт для игры в бочче рядом с домом. По этим причинам мы хотели построить забор, чтобы закрыть наше оборудование для кондиционирования воздуха. Здесь мы также храним наш мусор c…

Пикеты из заборов, обработанных давлением | YellaWood

В то время как сборные панели — самый быстрый и простой способ построить забор, иногда личные предпочтения или уклон двора диктуют необходимость возведения ограды из палки.Хотите ли вы простой штакетник или дать волю своему воображению, создайте забор в соответствии с вашими требованиями с индивидуальным забором марки YellaWood…

ПРЕДВАРИТЕЛЬНАЯ публикация: треккинговая площадка вокруг открытого бассейна
СЛЕДУЮЩАЯ публикация: дубайская лесная компания

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель — это трехслойное строительное изделие, состоящее из двух цветных оцинкованных стальных листов и сердечника между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б.Доу, которые первыми использовали его в своих проектах. Уже в 1959 году американская компания Koppers Inc. начала массовое производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.

Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко используются при строительстве торговых и офисных зданий, сборно-каркасных зданий, в том числе складских комплексов, промышленных объектов и сельскохозяйственных построек.

Тип сэндвич-панелей

Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и противопожарные характеристики, а для кровельных панелей также важны несущая способность и длительный срок службы.

Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем внешней облицовки в виде гребней.

Энергосбережение

Энергосберегающие свойства сэндвич-панелей определяются типом сердечника, герметичностью замка и наличием в нем уплотнителя.

Уплотнение EPDM

Уплотнение может быть из бутила, установленного во время установки панелей, или EPDM (этилен-пропилен-диеновый мономер), установленного в замок панелей во время производства, что обеспечивает лучшую герметичность и энергию эффективность замка сэндвич-панели.

Критическим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), которое учитывает тепловые потери в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25 ° C) для качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:

Толщина панели, мм Термическое сопротивление R0, м 2 * K / W
Минеральная вата Вспененный полиуретан
40 1,9
60 2,8
, 7
100 2,6 4,5
120 3,1 5,5
140 3,5 6,3
160 4,1 7,1
180 4,5 8,3
200 5,0 9,0

с терморезистором Ниже указанных параметров не рекомендуется использовать при строительстве энергоэффективных зданий.

Использование современных сердечников, таких как минеральная вата и PIR, позволяет возводить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует использования технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее герметичность составляет менее 1.5 м 3 / м 2 час.

Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) являются наиболее инновационными энергосберегающими решениями.

Сердечники

Сердцевина (изоляционный слой) сэндвич-панели обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, а также противопожарные свойства.

Пенопласт

При производстве сэндвич-панелей используются различные типы наполнителей; Наибольшее распространение получили минеральная вата, пенополиуретан (PU, PUR) и его модификация — пенополиизоцианурат (PIR, IPN), а также пенополистирол (пенопласт).

Панели, наполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, используются для возведения временных конструкций со сроком эксплуатации до 10 лет и не требующими противопожарной защиты, поскольку пенопласт горючий. Кроме того, пенопласт имеет низкое шумоподавление и способствует растеканию плесени. Единственное преимущество пенопластовых сэндвич-панелей — их невысокая цена.

Минеральная вата

Минеральная вата, являясь наиболее распространенным материалом, всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в огнестойких перегородках.Коэффициент теплопроводности минеральной ваты находится в диапазоне λ = 0,038–0,044 Вт / мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг / м 3 ) — для внутренних перегородок, средней плотности (95-115 кг / м 3 ). — для наружных стен и кровельных панелей или повышенной плотности (120 кг / м 3 и более) — для огнестойких перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое использование сэндвич-панелей с такой сердцевиной при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.

PIR core

Сэндвич-панели из пенополиуретана удобны в монтаже благодаря небольшому весу (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг / м. 3 ) и обладают более высокими энергосберегающими характеристиками. (λ = 0,020-0,021 Вт / мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу, поэтому его можно успешно использовать в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоварен, грибных хозяйств и т. Д.), а также объекты, расположенные вблизи водоемов.

Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также в холодильных камерах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае необходимо использовать полипропиленовые вставки для крепления панелей, чтобы предотвратить образование мостиков холода и снизить тепловые потери.

Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести G1) и легко воспламеняется (группа M1-M1), а огнестойкость сэндвич-панелей с пенополиуретановым наполнителем составляет EI15.

IPN core

Вспененный полиизоцианурат (PIR) представляет собой новое поколение полиуретановой сердцевины (λ = 0,020-0,021 Вт / мК) с огнестойкостью до EI45. Пенополиизоциануратный наполнитель типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR — до EI45.

IPN — торговая марка модифицированного вспененного полиуретана (λ = 0,020-0,022 Вт / мК), используемого в сэндвич-панелях Kingspan. В этом случае IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L близок к E-PIR.Недостатком IPN является отсутствие данного типа сердечника среди рекомендованных европейским стандартом ДСТУ Б EN 14509: 2014, что затрудняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его долгий срок службы.

Архитектурное выражение

Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности создания уникальной архитектуры. Богатые цветовые решения, вариативность направления укладки, разнообразие типов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструктивный, но и как дизайнерский элемент здания.

Сэндвич-панели со стальной облицовкой с полимерным покрытием могут иметь стандартные (всегда в наличии у производителей на складах) и индивидуальные цвета. Диапазон возможных цветовых оттенков панелей определяется в соответствии с международными цветовыми стандартами RAL, RR или NCS.

При выборе цвета сэндвич-панели необходимо учитывать способность металла разного цвета нагреваться и расширяться, так как это во многом определяет долговечность и эстетические характеристики панелей.Чем темнее цвет, тем сильнее нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на крыше, где панели будут сильнее нагреваться на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как они могут гнуться, создавая волны, особенно если длина панелей превышает 6 м.

Существует несколько видов профилей облицовки сэндвич-панелей: микропрофильный, линейный, гофрированный, гладкий, штампованный, синусоидальный.В связи с техническими особенностями производства гладкие и синусоидальные поверхности возможны только для панелей с пенополиуретановой сердцевиной. Для помещений, где необходимо исключить скопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкими или микропрофильными поверхностями.

Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается использование сэндвич-панелей даже при возведении криволинейных стен, если радиус кривизны составляет 30 м и более.Для равномерного размещения деформаций панелей рекомендуется устанавливать их в один пролет.

Ряд ведущих производителей сэндвич-панелей предлагает дополнительные возможности для их декорирования, такие как нанесение любых цветных изображений на поверхность панелей или установка вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.

Видимое крепление

Скрытое крепление

Помимо внешней облицовки, на визуальное восприятие панелей также влияет крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, рейки, специальные угловые сэндвич-панели и т.п.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создать выразительный дизайн здания рекомендуется привлекать к разработке проекта опытных специалистов.

Облицовочные материалы

Оптимальным выбором внешнего облицовочного материала сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая долгий срок службы и сохранение эксплуатационных характеристик изделия.

Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. Согласно ДСТУ EN 10346: 2014 для изготовления сэндвич-панелей могут использоваться конструкционные стали S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, многие производители для удешевления используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.

Этим же стандартом определена необходимость использования оцинкованной стали с содержанием цинка не менее 190 г / м 2 .В этом случае толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а толщина полиэфирного слоя — не менее 25 мкм.

Согласно ДСТУ Б EN 14509: 2014 толщина внешней облицовки сэндвич-панелей может составлять от 0,4 до 0,7 мм. В этом случае, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше у нее будет блеска в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.

В зависимости от условий использования и эксплуатации панелей различают несколько типов полимерных покрытий, из которых наиболее распространены:

  • Полиэстер (ПЭ) — стандартное покрытие для большинства зданий без особых требований.
  • Поливинилхлорид (ПВХ) — единственное пленочное покрытие среди представленных типов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях под воздействием моющих и абразивных моющих средств.
  • Полиуретан Pural — помимо свойств поливинилхлорида, он также обладает высокой устойчивостью к коррозии, механическим повреждениям и воздействию высоких концентраций химически активных веществ.
  • Полиуретан Pural Farm (CSafe) — наиболее устойчивое покрытие, отличающееся повышенной устойчивостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений группы аммиака и гидроксида натрия. Такое покрытие из-за высокой стойкости чаще всего используется для сельскохозяйственных объектов.
  • Поливинилдифторид PVDF (Hiarc) — покрытие, устойчивое к выцветанию, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в зонах повышенной солнечной активности.

В особых случаях, например, когда атмосфера внутри здания очень агрессивна из-за воздействия моющих и абразивных моющих средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовку сэндвич-панелей из нержавеющей стали. .Такое решение является самым дорогим, но в определенных случаях единственно возможным.

Несущая способность
Несущая способность сэндвич-панели является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т. Д. При проектировании ограждающих конструкций зданий из сэндвич-панелей необходимо: учитывать требования ДБН В.1.2-2: 2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут отличаться в несколько раз.Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, крыша, помимо снеговой нагрузки, должна выдерживать человека с чистящим средством.

При использовании стеновых сэндвич-панелей в многоэтажных домах особое внимание следует уделять выбору креплений и количеству точек крепления.

В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными типами крепления, обеспечивающими декомпрессию определенных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.

Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью программного обеспечения для расчета, поэтому перед покупкой необходимо выяснить, есть ли у поставщика такое программное обеспечение.

Геометрические параметры

Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ширина — от 1,0 до 1,2 м. Длина панели может составлять от 2 до 13,5 м и ограничена возможностями транспортировки. По удобству монтажа наиболее распространены панели длиной 6-8 м.

Замок врезной и шипованный

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут вызвать образование конденсата и замерзание. В свою очередь, врезной и шип зигзагообразный замок более герметичен и энергоэффективен.

Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность стыковки замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на украинском рынке, лишь несколько производителей могут гарантировать, что при установке отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509: 2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.

Необходимые сертификаты
Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, в который входят:

  • Сертификат соответствия УкрСЕПРО.
  • Протокол испытаний теплотехнической сертификации.
  • Отчет о сертификационных испытаниях на прочность.
  • Отчет об испытаниях на огнестойкость с указанием огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
  • Гарантийный талон производителя или поставщика. Согласно ДСТУ Б В.2.7-169: 2008 гарантийный срок составляет не менее 1 года. Стоит отметить, что ведущие производители предоставляют гарантию на сэндвич-панели: до 5 лет на целостность изделия, до 25 лет — на эффективную работу материала сердцевины и до 30 лет — на эстетические свойства облицовки панелей.
  • Санитарно-эпидемиологические заключения (требуются для объектов фармацевтической и пищевой промышленности).

Приведенный выше перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы для подтверждения таких характеристик сэндвич-панелей, как:

  • Декларация CE или сертификат соответствия европейские нормы ДСТУ Б EN 14509: 2014.
  • Сертификат соответствия техническому регламенту.
  • Отчет об испытаниях на горючесть сердечника панели (негорючего или горючего).
  • Протоколы испытаний панелей на воздухо- и водонепроницаемость, долговечность, ползучесть, шумопоглощение и др. В соответствии с ДСТУ Б EN 14509: 2014.
  • Протоколы испытаний покрытия облицовки панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и т. Д.
  • Сертификаты устойчивости LEED, BREEAM и FM.
  • График несущей способности сэндвич-панелей.
  • Библиотека технических решений и инструкция по монтажу.

При использовании сэндвич-панелей при строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать заключение по сейсмостойкости у поставщика. Чтобы быть абсолютно уверенным в качестве поставляемых панелей, необходимо также запросить отдельные сертификаты и отчеты для материалов, использованных при производстве конкретной партии панелей: стали и сердечника.

Комплектующие и монтаж

Приобретая сэндвич-панели, важно помнить, что в случае использования некачественной фурнитуры или неправильной сборки даже самые лучшие изделия вряд ли прослужат заявленный производителем срок эксплуатации.Выбор креплений, уплотнителей, реек и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного типа панелей и рекомендациях производителя.

Несмотря на кажущуюся легкость, сборка сэндвич-панелей — достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому рекомендуется поручить установку сэндвич-панелей опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.

Производители

Недорогие сэндвич-панели с минимальными требованиями к качеству и долговечности представлены в Украине широким списком торговых марок, среди которых можно выделить AluTherm, Арсенал, Asten, Pantech, Промстан, Куалиметал, Гор. Сталь, Изовол, Paneltech.

Средний ценовой сегмент заполнен продукцией Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Systeminvest, Thermo-bud, TPK.
