Ровно и гладко | Как установить треки для дверей в шкафах-купе разных систем?

В наш чат часто поступают интересные вопросы от пользователей сайта. Иногда вопросы задают опытные маститые мебельщики, и их вопросы — это всегда уточнения, дополнения, тонкие нюансы. Но иногда поступают вопросы и от новичков, от простых рукастых мужиков и деловитых дам, которые хотят самостоятельно собрать шкаф-купе с нашим профилем. Мы всегда идем на встречу и стараемся дать полные развернутые ответы на любые, даже самые элементарные моменты монтажа. Чтобы любой покупатель нашей торговой марки смог в полной мере насладиться не только эксплуатацией шкафа-купе с профилем Premial®, но и процессом его создания. Мы считаем, что сборка мебели — это не мука, а творчество!

Поэтому представляем вам новую рубрику нашего блога — «Сделай сам!». Здесь мы постараемся публиковать материалы с реальными советами, как самому без помощи профессионалов придумать, рассчитать и собрать шкаф, двери-купе, мебельные фасады.

И первым материалом для публикации в новой рубрике станет статья с правилами установки направляющих для движения дверей в классических шкафах-купе, вопрос который поступил нам от читателя из г. Воронеж:

«Как поставить нижний трек в системе Elephant?»

Что такое направляющие для шкафа-купе?

Направляющие в шкафу-купе или треки — это «дорожки» из алюминия, в которых передвигаются двери-купе на роликовых механизмах.

Направляющие бывают верхние и нижние, разных конфигураций и размеров — под них, соответственно, подбираются и роликовые механизмы.

Также направляющие бывают двухканальные и одноканальные — под параллельное раздвижение 2, 3, 4 и более дверей и под движение одинарной двери.

Верхняя направляющая фиксирует двери в шкафу, верхние ролики скользят внутри дорожек — поддерживают, но не обеспечивают ее движение.

Движение дверей-купе зависит от нижних роликов, их большие колеса «ездят» внутри дорожек нижнего трека, который также создает и опору для дверей-купе. Поэтому такая система купе называется нижнеопорной.

Верхний трек Premial®

В системе алюминиевого профиля Premial® верхняя двухканальная направляющая Ш-образной формы с шириной каждой дорожки 37,5 мм. У других производителей возможна другая ширина, поэтому двери на наших надежных роликах Premial® Red/Grey могут не подойти по размеру.

В нашем ассортименте также есть одинарная верхняя направляющая. У одинарной направляющей также ширина внутреннего канала — 37,5 мм.

Высота видимой части верхней направляющей — 40 мм. По бокам профиль слегка «вдавлен» внутрь корпуса, чтобы надежнее фиксировать верхние ролики. Это должно удерживать дверь-купе внутри треков, чтобы дверь не вылетала (не выпадала) при движении.

Также именно верхний трек отвечает за удобство открывания/закрывания дверей — потому что на дверь вместо верхних роликов можно поставить доводчики для мягкого доведения двери в положенное место.

Нижний трек Premial®

Нижних направляющих в системе Premial® — две конфигурации. Премиальная нижняя направляющая с полукруглыми сводами и высокими дорожками 8 мм (рекомендуем использовать высокие стальные стопоры) и классическая нижняя направляющая с косым сводом и высотой дорожки 6 мм.

Оба трека надежны и функциональны. Межцентровое расстояние в премиальной направляющей — 40 мм, в классической — 38,5 мм. Другие параметры вы можете сравнить на схемах в нашем Техническом каталоге на стр. 5.

Есть и одинарная нижняя направляющая — по строению она похожа на классическую, у нее также косой свод и высота дорожки, в которой двигается колесо нижнего ролика, — 6 мм. Ширина однополозного нижнего трека 25 мм.

Зачем нужны одинарные треки?

Для чего могут использоваться однополозные направляющие?

Например, для шкафа в прихожей или модульной системы хранения в гостиных, — в случаях, когда для длинной системы нужна 1 дверь, периодически закрывающая то одну секцию, то другую.

Если длина шкафа позволяет, на одинарной направляющей можно разместить и две двери, если их движение не будет мешать друг другу (т. е. длина направляющей превышает тройную ширину каждой двери).

Направляющие в системе Elephant

В узкорамочной системе Elephant нет собственных направляющих, но ролики Elephant — это модифицированные ролики Premial® Grey, поэтому такие двери-купе оптимально интегрируются с направляющими системы Premial®.

В качестве верхнего трека в узкорамочной системе используется двухканальная верхняя направляющая Premial® с шириной дорожек 37,5 мм.

В качестве нижнего трека могут использоваться обе разновидности нижней направляющей Premial® — и премиальная с полукруглым сводом, и классическая с прямым сводом.

Точно так же, как и в обычной нашей раздвижной системе, в узкорамочной системе Elephant могут использоваться при необходимости и однополозные направляющие.

Куда монтируются треки?

И верхняя, и нижние направляющие системы Premial® устанавливаются внутрь корпуса шкафа-купе, двери двигаются внутри шкафа, поэтому такая система называется «вкладной» (в отличие, например, от навесной системы, где двери двигаются снаружи корпуса).

Это необходимо учитывать при конструировании и планировании размеров корпуса, поскольку двери «съедают» таким образом полезное пространство внутри шкафа, забирая не менее 80 мм (полная ширина верхнего трека).

Треки устанавливаются уже после сборки корпуса, в готовое изделие.

Как установить верхнюю направляющую?

Верхняя направляющая Premial® устанавливается заподлицо с торцом крыши и боковых стоек шкафа-купе. В случае, если крышка выходит за предела корпуса шкафа-купе, например, содержит споты или светодиодные ленты для подсветки, или выступает в качестве декоративного карниза, то верхний трек ставится заподлицо только с боковыми стойками.

Как видите, верхний трек достаточно выделяется на общем фасаде шкафа-купе, выступая частью его дизайна. Но при правильной установке и подобранному декору даже в неоклассической модели шкафа-купе (с широким профилем П) верхний трек не выступает чужеродным элементом:

Итак, прикладываем трек широкой частью (каналами вниз) к крышке шкафа-купе изнутри корпуса (или к потолку в случае встроенного шкафа-купе), выровняв трек относительно боковых стоек (стен) и торца крышки (если это возможно). Для удобства верхний трек можно предварительно зафиксировать на двухсторонний скотч.

Крепим на пару саморезов в каждый канал с шагом 20-40 см.

Точно также устанавливается и однополозный верхний трек.

Как установить нижнюю направляющую?

В установке нижнего трека нюансов больше. В первую очередь место установки зависит от размера и конфигурации направляющей, во вторую — от вида вертикального профиля, из которого собрана рамка двери-купе.

Поскольку премиальный нижний трек отличается шириной от классического, а симметричность или асимметричность вертикального профиля определяет вид верхних роликов и их положение в корпусе шкафа, то различия в нанесении разметки под монтаж и установке существенные.

Нижний трек для дверей в симметричном профиле

В Техническом каталоге приведены схемы монтажа треков в зависимости от конфигурации вертикального профиля и в системе Premial®, и в системе Elephant, и в системе Furnial®.

Если профиль-ручка дверей-купе симметричная (закрытая) — I, П, Н или Furnial® Омега, то центральный горизонт нижнего трека выравнивается по центру верхнего трека. Это обусловлено строением и креплением роликов в вертикальном профиле двери.

Поскольку ширина верхней направляющей 80 мм, ширина полукруглой нижней направляющей около 62 мм, если их отцентровать относительно друг друга, то получится, что лицевой край нижнего трека должен пройти на расстоянии около 9 мм от торца дна/боковых стоек шкафа-купе:

(80/2) — (62/2) = 40-31 = 9 мм

Т.е. при установке полукруглого нижнего трека мы должны сдвинуть его от лицевой кромки дна внутрь корпуса примерно на 9 мм.

У классической нижней направляющей ширина 62,5 мм, поэтому такую направляющую необходимо сдвинуть вглубь шкафа не менее, чем на (80/2) — (62,5/2) = 40-31,25 = 8,75 мм. Т.е. приблизительно те же 9 мм.

Нижний трек для дверей с асимметричным профилем

В асимметричном вертикальном профиле (С, С Classic, L, Cat, Swan, Fish, Flat Cat, Furnial®, Furnial® Эконом) верхние ролики типа С крепятся по-другому, с явным сдвигом в сторону фасадной части (асимметрично вертикальной оси двери).

Поэтому при установке нижний трек выравнивается дальним краем по дальнему краю верхней направляющей (см. на рисунок).

Таким образом, классическая и премиальная нижние направляющие крепятся на расстоянии около 17,5 мм (80 — 62,5) и 18 мм (80 — 62) от торца дна/боковых стоек.

Поскольку узкорамочная система Elephant используется только с асимметричными конфигурациями вертикальных профилей и интегрируется с треками Premial®, то схема установки нижнего трека здесь совпадает — выравниваем треки по дальнему (внутреннему) краю.

Для фиксации нижней направляющей используйте двусторонний скотч или «жидкие гвозди».

Вставьте готовые двери-купе, следуя инструкции, и, убедившись в ровном их расположении, закрепите нижний трек в корпусе с помощью саморезов (по центральному горизонту) с шагом в 20-40 мм.

Установка треков в системе Furnial®

В системе Furnial® (не только при использовании симметричной ручки «Омега») используется нижний трек с прямым сводом шириной 52 мм, а ширина верхней направляющей 78 мм.

Соответственно, при использовании симметричного вертикального профиля, треки центруются относительно друг друга: нижний трек ставится на (78/2) — (52/2) = 39 — 26 = 13 мм от торца дна/боковых стоек.

При использовании асимметричного профиля — на расстоянии 78 — 52 = 26 мм от торца.

Итоговые рекомендации

Надеемся, мы ответили развернуто, и у вас не осталось дополнительных вопросов. В противном случае — пишите нам в чат, мы дополним данную статью.

Напоследок, важная рекомендация: не крепите жестко нижний трек до пробной установки дверей-купе. Только убедившись в перпендикулярном положении дверей относительно дна/пола, их надежном движении в треках, можете приступать к фиксации саморезами. Для предварительной установки нижней направляющей используйте двусторонний скотч.

Красивых вам шкафов!

Поделиться

Как происходит установка раздвижных дверей шкафа-купе — Статьи

13 апреля 2017

Двери — ключевой элемент шкафа-купе. Они могут гармонично дополнить интерьер, служить зеркалом, надежно защищать внутреннее пространство шкафа-купе от пыли, грязи, воды. Но бывает и по другому… Дверь не закрывается плотно, откатывается назад, стучит. В общем, создает больше дискомфорта, чем удобств. Ниже мы рассмотрим основные этапы установки дверей шкафа-купе.

Конструкция дверей шкафа-купе

Дверь шкафа-купе — сборная конструкция, состоящая из обрамляющих профилей, фасада, верхних и нижних роликов. В качестве наполнения может быть стекло, зеркало, ДСП, МДФ или их комбинация. При устройстве фасадов с разным наполнением дополнительно используются поперечные профили.

Профили прочно фиксируют внутри наполнение, обеспечивают жесткость и надежность дверного полотна. Наполнение фасада закрывает внутренне пространство шкафа, участвует в создании интерьера комнаты. Ролики и стопоры обеспечивают легкое движение двери по направляющим и ее фиксацию в закрытом положении.


Монтаж раздвижных дверей шкафа-купе

Как установить раздвижные двери-купе? Последовательность операций следующая:

1. Устанавливается верхняя направляющая
   Верхняя направляющая устанавливается по лицевой линии шкафа-купе. Она крепится с помощью шурупов. Предварительно в профиле, а затем в потолке сверлятся отверстия под шурупы соответствующего диаметра.
2. Устанавливается нижняя направляющая
   Сначала нижняя направляющая устанавливается без закрепления. Затем ставятся двери, и с помощью уровня и рулетки определяется вертикальность двери и параллельность направляющих. Отклонения исправляются перемещением нижней направляющей. Точное положение направляющей фиксируется отметками. Затем дверь снимается, и нижняя направляющая прикрепляется к дну шкафа или полу аналогично верхней. В пазы устанавливаются стопоры.
3. Монтаж дверей шкафа-купе
   Сначала заводятся верхние ролики, обеспечивающие вертикальное положение двери. Затем нижние, опорные. После монтажа двери следует проверить, чтобы она прижималась в боковой стенке без щелей и фиксировалась в закрытом положении. Регулировка двери относительно боковой стенки выполняется вращением винта, который расположен с торца возле нижнего колеса. Стопоры перемещаются по пазу и фиксируются в положении, при котором закрытая дверь будет прижата к стенке.

4. Для уплотнения щелей и предотвращения сильных ударов в момент касания дверного полотна боковой стенки шкафа в специальные пазы приклеивается уплотнительная щетка (шлегель). Для более аккуратной работы с уплотнителем дверь снимается и укладывается на ребро. Концы щетки закрепляются специальной прищепкой.

Правильная установка дверей шкафа-купе обеспечит продолжительный срок службы мебели, а владельцу — комфорт в эксплуатации.




Товары из статьи:

Комплект роликов МЕБАКС

Комплект роликов Эконом


Комплект роликов OPK


Комплект роликов Эконом


Стопор нижний Эконом


Стопор нижний OPK


Стопор верхний





Читать другие статьи нашего блога:

Ролики и стопоры для шкафа-купе: на что обращать внимание при выборе

Производство шкафов-купе: все о процессе

Новости Новинки Статьи

6 простых шагов по установке фурнитуры для раздвижных дверей сарая как профессионал

01 июля 2019 г. 1 Комментарий

Итак, вы видели все фантастические посты в Pinterest, Instagram и HGTV обо всех этих потрясающих раздвижных дверях сарая, изготовленных вручную, и думаете про себя: «Чувак, как бы я хотел позволить себе одну из этих !»

У меня для вас хорошие новости! Установка фурнитуры для раздвижных дверей проще и дешевле, чем вы думаете. Вам понадобятся некоторые предметы первой необходимости, чтобы начать работу, и немного ноу-хау, но если вы будете следовать этому руководству, у вас будет новая нестандартная раздвижная дверь сарая, повешенная в кратчайшие сроки! Просто подожди и увидишь.



Прежде чем вы начнете рассматривать вопрос об установке комплекта фурнитуры для двери сарая, вам необходимо знать ширину двери , а также доступное пространство по горизонтали и вертикали .

Если вы еще не построили свою дверь сарая, у нас есть замечательный учебник по Z-двери сарая своими руками, который вы можете проверить здесь.

Есть несколько типов комплектов подвесных дверей амбара, которые вы можете купить, но в этом руководстве мы сосредоточимся на установке комплекта фурнитуры для одинарной двери амбара. После того, как вы опустите комплект фурнитуры для одной двери, подвешивание системы Bi-Parting или Bypass Rail System станет намного проще.

MJC & COMPANY специализируется на производстве отличной фурнитуры для раздвижных дверей сарая своими руками. Это наша линейка оборудования, и у нас есть множество лучших дизайнов, из которых вы можете выбрать, поэтому обязательно ознакомьтесь со всей нашей коллекцией оборудования, когда будете готовы к работе.

Какой размер оборудования выбрать?

Выбрать правильную длину фурнитуры очень просто; возьмите ширину вашей двери и умножьте ее на два и добавьте четыре дюйма. Причина дополнительных 4 дюймов состоит в том, чтобы оставить некоторый выступ и оставить место для ошибки.

Совет профессионала: Помните, всегда лучше иметь слишком длинную рейку, чем слишком короткую. Минимальный допустимый выступ 4 дюйма.

Вот формула: (Ширина двери x 2 + 4 дюйма)

Высота двери: При выборе высоты двери следует учитывать только высоту потолка и свободное пространство над головой. Вам понадобится как минимум 6–8 дюймов. » пространства над дверью для удобной установки.

Совет профессионала: Вы должны убедиться, что у вас есть не менее 8 дюймов пространства над дверью, чтобы быть в безопасности. Восьми дюймов обычно достаточно для большинства дизайнов вешалок.

Теперь, когда вы выбрали правильный размер дверной фурнитуры MJC & Company, пришло время начать процесс установки. Давайте начнем.

Во-первых, вам нужно закрепить вешалки на верхней части двери сарая, по одной в каждом углу.

Необходимые инструменты

• Скоростной квадрат
• Зажимы
• Дрель
• Сверло — 3/8″ — 1/2″
• Рулетка

В зависимости от стиля двери, которую вы вешаете, окончательное расположение вешалок будет разным. Они должны быть установлены на расстоянии 3–6 дюймов от края вашей двери до центра вешалки. Прежде чем продолжить, поэкспериментируйте с различными местами размещения, чтобы увидеть, какое измерение лучше всего подходит для вашего конкретного приложения. Не подходите слишком близко к краю.

Как только вы найдете правильное место, возьмите квадрат скорости, подтяните к нему крючок и временно закрепите его на месте, убедившись, что он не сместится. Теперь, когда вы нашли правильное горизонтальное положение, пришло время правильно расположить его по вертикали, прежде чем сверлить отверстия.

Вертикальное размещение зависит от размера вашего колеса. Самый простой способ определить вертикальное положение – это измерить ширину рейла + ширину защитного колпачка + 1/2 глубины канавки в колесе. Общее значение будет зазором между верхней частью вашей двери и нижней частью колеса вешалки.

Формула вертикального размещения вешалки:  (ширина поручня + ширина защитного колпачка + 1/2 глубины паза колеса) = общий зазор между верхом двери и низом колеса вешалки.

Просверлите в двери отверстия диаметром 3/8–1/2 дюйма, ориентируясь на предварительно просверленные отверстия в подвеске. Вставьте болт с шестигранной головкой, обращенный к стене, и круглую гайку с противоположной стороны. Обязательно наденьте шайбы на оба конца болта, прежде чем навинчивать колпачковую гайку.

Совет для профессионалов: Установив плоскую головку болта с внутренней стороны двери, обращенной к стене, вы предотвратите трение головки болта о стену при открытии и закрытии. При необходимости вы также можете слегка утопить головку болта в задней части двери, чтобы она находилась на одном уровне с лицевой стороной двери.

Повторите процесс на противоположном углу двери сарая и тщательно затяните обе стороны. Теперь вы готовы к следующему шагу.

Большинство дверных поручней в стандартной комплектации поставляются с предварительно просверленными установочными отверстиями на каждом 16-дюймовом OC; однако в большинстве старых домов или дверных проемов шпильки могут не располагаться должным образом на дверной рейке. По этой причине мы рекомендуем вам использовать верхняя панель над вашей дверью для установки.
Вы можете использовать доску любого размера; самый распространенный размер — 1X4 или 1X6. Вы можете покрасить заголовок в тон двери, стене или даже использовать контрастный цвет, чтобы он выделялся. Это ваш выбор, так что проявите творческий подход!

Вы можете использовать доску любого размера, я рекомендую использовать 1X4 или 1X6.

Вы можете либо покрасить заголовок, чтобы он соответствовал двери, стене, или даже использовать контрастный цвет, чтобы он выделялся. Это ваш выбор, так что проявите творческий подход!
•   Высота верхней панели: Центр верхней панели должен быть примерно на 2 дюйма выше высоты двери (высота двери + 2 дюйма)

Высота рельса зависит от конструкции подвески; тем не менее, грубые измерения должны быть примерно на 2,25 дюйма выше высоты двери. Это оставит зазор примерно 1/2 дюйма под вашей дверью и около 1,75 дюйма зазора от центра вашей направляющей до верха вашей двери.

Совет для профессионалов:  Если ваш пол неровный, снимите мерки с верхней стороны пола, чтобы найти центральную точку для поручня, чтобы убедиться, что ваша дверь сарая не будет тянуть пол при открытии/закрытии.

Свесьте край рейки на 3–5 дюймов и отметьте первое отверстие на перемычке. Предварительно просверлите отверстие сверлом 3/16 дюйма. Удерживая одну сторону рейки вверх, поместите одну из прокладок рейки (широкий фланец у стены) и выровняйте первое отверстие рейки с прокладкой. Плотно затяните болт, но пока не затягивайте его до упора.

Используя уровень не менее 4 футов, отметьте прямую линию уровня от центра распорки, которую вы только что прикрепили, по всей длине двери. Поверните направляющую вверх и отметьте каждую отверстие для остальных прокладок и болтов

Сначала прикрепите дальний конец рельса и продолжайте с остальными отверстиями, поместив по одной прокладке (широкий фланец у стены) и болт на каждое предварительно просверленное отверстие.

Далее вам нужно установить напольную направляющую. Если вы купили комплект оборудования MJC, то в каждой упаковке есть стандарт T-Guide. Еще одним вариантом напольной направляющей является регулируемая настенная направляющая.

а. Установка Т-образной направляющей: Для Т-образной направляющей вам необходимо вырезать канавку в нижнем крае двери, чтобы направляющая проходила через нее. Паз должен быть точно в центре вашей двери. Перед креплением к полу убедитесь, что дверь находится в вертикальном положении в подвешенном состоянии.

б. Настенная направляющая Установка: Настенная напольная направляющая очень проста и удобна. Обычно он продается отдельно, но избавит вас от необходимости высверливать дверь. А поскольку он монтируется на стену, он незаменим при установке на ковер, бетон или кафельный пол.

ПРИМЕЧАНИЕ:  И Т-образная направляющая, и настенная напольная направляющая устанавливаются на краю дверного косяка со стороны закрытия. Убедитесь, что вы расположили напольную направляющую таким образом, чтобы она поддерживала дверь, когда она полностью открыта и закрыта.

После установки напольной направляющей аккуратно повесьте дверь сарая и проденьте ее через напольную направляющую.

ПРИМЕЧАНИЕ: Внесите окончательные коррективы в направляющую, если это необходимо, чтобы дверь стояла вертикально, не удерживая ее на месте.

Установите дверь сарая в полностью закрытое положение и придвиньте один из дверных стопоров к двери. Затяните это до конца.

Сдвиньте дверь в полностью открытое положение (осторожно, не сдвинув ее полностью с рельса) и таким же образом установите второй дверной упор.

Поздравляю! Теперь у вас есть полностью функциональная раздвижная дверь сарая, которую вы установили самостоятельно.

А теперь откиньтесь на спинку кресла, расслабьтесь и наслаждайтесь своей потрясающей раздвижной дверью!

Нажмите на ссылки ниже, чтобы просмотреть рекомендуемую фурнитуру для дверей сарая
• Комплекты фурнитуры для раздвижных дверей
• Дизайнерские ручки и ручки для раздвижных дверей
• Замки и защелки для раздвижных дверей сарая для большей конфиденциальности
• Направляющие ролики пола раздвижной двери сарая

7

Делиться:



1 Ответ

Оставить комментарий

Комментарии будут одобрены перед показом.

---

Также в учебниках

Дверь сарая Z своими руками

18 апреля 2018 г. 2 комментария

Амбарные двери прекрасно дополнят любое пространство в вашем доме. Будь то перепланировка вашего входа на кухню, улучшение функциональности вашей кладовой, закрытие развлекательного центра или просто добавление акцента на стену, двери амбара имеют множество применений.

Посмотреть статью полностью →

Как установить раздвижные двери шкафа

Сделай сам

Всегда практичные, компактные раздвижные двери — это идеальный способ разграничить зоны дома. Изготовленные из деревянных панелей или снабженные зеркалами, они идеально подходят для маскировки беспорядка в шкафу. Независимо от того, находится ли скользящий механизм вверху, внизу или в обоих местах, процесс установки прост и понятен и доступен как новичкам, так и опытным любителям. Следуйте руководству!

. раздвижной механизм для этого типа дверей работает на направляющих. Направляющие устанавливаются сверху дверной коробки или снизу, на полу. Для дверей может потребоваться две дорожки.

Top Track:

• Прочная и эстетика

• Поддерживает как легкие, так и более тяжелые дверцы

• NO на нижней

  9006
9002
• .

• Потолочная направляющая для прямых панелей, но вес двери приходится на напольную направляющую

• Идеально подходит для легких дверей

Верхние и нижние направляющие:

• Идеально подходят для тяжелых дверных полотен

• Также используются для межкомнатных дверей

Расположение направляющей

Положение направляющей зависит от личных предпочтений. Его можно установить так, чтобы дверные полотна были заподлицо со стеной или располагались по центру рамы.

Дверь с молдингами, закрывающими верхнюю направляющую: направляющая должна быть выровнена с передней частью проема.

Дверь с нижней направляющей: напольная направляющая должна находиться как минимум на 1 дюйм внутри проема.

Проем и количество дверей:

Стандартная ширина составляет 48 дюймов, 60 дюймов и 72 дюйма, тогда как стандартная высота варьируется от 80 дюймов до 81½ дюйма. » высокий. В зависимости от ширины число дверных полотен составляет от 2 до 6.

Панели могут открываться в одном направлении, влево или вправо, или в обоих направлениях.

1

Измерьте отверстие

• 1.1 —  Измерьте готовое внутреннее отверстие.

• 1.2 —  Измерьте и запишите ширину в двух местах, сверху и снизу проема.

• 1. 3 —  Измерьте и запишите расстояние между полом и рамой в двух местах, с левой и с правой стороны.

• 1.4 —  Измерьте и запишите толщину рамы в двух местах.

• 1,5 —  При выборе модели двери используйте меньшее из двух измерений.

• 1.6 —  Основывайте свой выбор на результатах измерений.

2

Отметьте положение и закрепите направляющие

• 2.1 —  С помощью рулетки измерьте и отметьте положение верхней направляющей с правой и левой сторон проема. Измеряйте от передней части проема так, чтобы дверные панели выглядели совершенно равноудаленными, если смотреть снаружи.

• 2.2 —  При необходимости ножовкой отрежьте направляющие по полученным ранее размерам. Вставьте деревянные прокладки рядом с прорезями, чтобы дорожка оставалась ровной и прямой. Поместите верхнюю направляющую в верхнюю часть проема, совместив ее с отметками. Закрепите его небольшими гвоздями или зажимами.

• 2.3 —  Вверните в предварительно просверленные отверстия шурупы 1½ дюйма, которые обычно прилагаются к дверям. Предварительно просверлите стену и используйте штифты, если ваши двери очень тяжелые.

• Если система включает в себя направляющую на полу:

• 2.4 —  Используйте отвес, чтобы указать расположение нижней направляющей. Поместите линию на лицевую сторону верхней дорожки.

• 2.5 —  Внимательно прочитайте инструкции производителя, чтобы проверить, насколько нижняя направляющая должна быть утоплена по отношению к верхней, и отметьте это место.

• 2.6 —  Временно установите направляющую на пол в отмеченном месте.

• 2.7 —  Установите дверную панель и проверьте ее вертикальность.

• 2.8 —  Отрегулируйте напольную направляющую соответствующим образом.

• 2.9 —  Надежно прикрутите направляющую к полу.

3

Установка кронштейнов для роликов

Для большинства раздвижных дверей кронштейны для роликов предварительно установлены. Отметьте место для кронштейнов в соответствии с инструкциями производителя. Как правило, кронштейны располагаются сверху по обеим сторонам двери, приблизительно на расстоянии 2½ дюйма от каждого конца.

• 3.1 —  Предварительно просверлите дверную панель, если это еще не сделано.

• 3.2 —  С помощью прилагаемого крепежа привинтите кронштейны роликов к верхней части дверцы, убедившись, что ролики могут свободно двигаться.

4

Повесьте двери

• 4.1 —  Начните с «задней» двери внутрь шкафа.

• 4.2 —  Отогните нижнюю часть двери из шкафа.

• 4.3 —  Установите дверные ролики внутрь верхней направляющей.

• 4.4 —  Вставьте нижние ролики в пазы. (Если модель двери включает нижнюю направляющую)

• 4.5 –  Сдвиньте дверь вперед и назад, чтобы убедиться, что она работает правильно.

• 4.6 —  Повторите эти шаги для «передней» двери.

5

Регулировка дверей

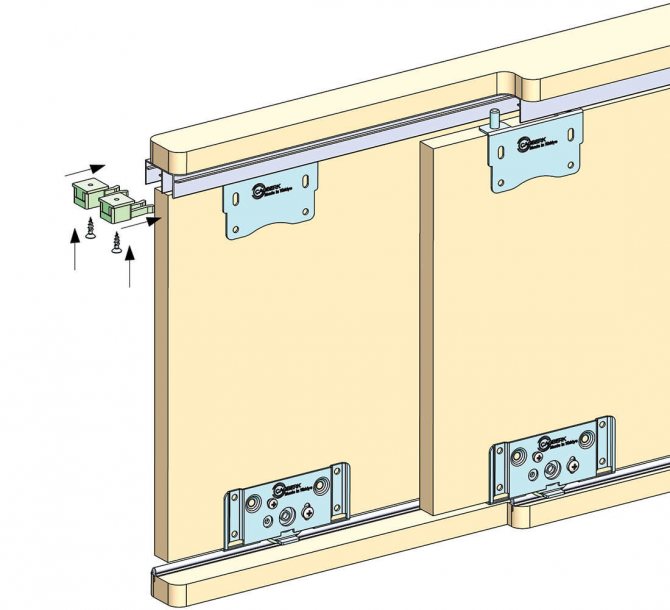

• 5.1 —  С помощью отвертки отрегулируйте роликовые кронштейны вверху или внизу дверцы в зависимости от выбранной модели.

• Система скольжения с напольной направляющей:

• 5.2 —  Нажимайте на стабилизаторы гусеницы, пока они не будут должным образом вставлены в гусеницу.

• Система без напольной направляющей: установка напольной направляющей

• 5.3 —  Измерьте и отметьте центр отверстия шкафа.

• 5.4 —  Совместите центр напольной направляющей с отметкой, сделанной на предыдущем шаге, на равном расстоянии между двумя дверными панелями.

• 5,5 —  Вверните в поверхность пола.

• 5.6 —  Поместите внешние секции напольной направляющей по обеим сторонам дверей. Сохраняйте зазор 1/8 дюйма, чтобы двери легко скользили.

• 5.7 —  Винт в поверхность пола.

• 5.8 —  Убедитесь, что двери открываются и закрываются без помех.

6

Установка ручек

• Утопленные или ввинчиваемые ручки:

• 6.1 —  — Зафиксируйте ручку в отверстии производителя.

• Самоклеящиеся ручки:

• 6.2 —  Отметьте расположение ручек примерно в 36 дюймах от пола и на равном расстоянии от края двери.

• 6.3 —  Прикрепите самоклеящиеся ручки.

• Ввинчиваемые ручки:

• 6,4 —  Отметьте расположение ручек примерно в 36 дюймов от пола и на равном расстоянии от края двери.
