Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку - мудрое решение

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал. Правильно повесить вытяжку на кухне своими руками несложно

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой). Виды воздуховодов для кухонных вытяжек

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

правильный подбор размеров и установка

Несмотря на незамысловатый вид, выбор такого компонента имеет массу нюансовНесмотря на незамысловатый вид, выбор такого компонента имеет массу нюансовНесмотря на незамысловатый вид, выбор такого компонента имеет массу нюансов

При каких условиях применяется гофра для вытяжки?

Во-первых, давайте определимся, что это вообще за зверь такой, гофра? Внешне этот компонент представляет собой гибкую трубу круглого либо прямоугольного сечения. По функциональному назначению гофрированный воздуховод для вытяжки является проводником между вытяжкой и вентиляционной шахтой.

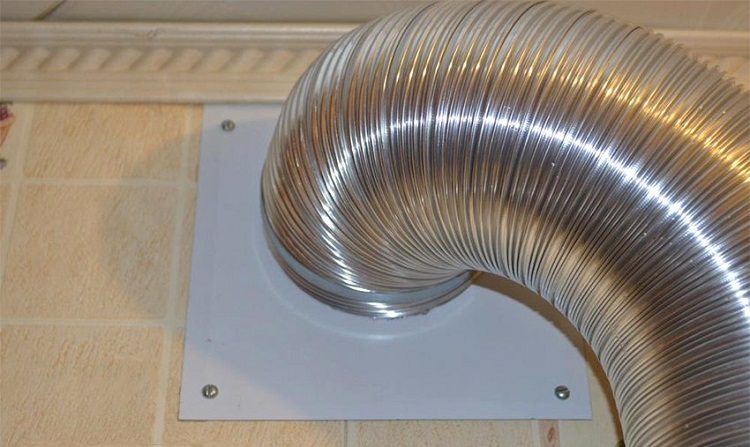

Схема гофры для вытяжки на кухнюСхема гофры для вытяжки на кухнюЧем длиннее протяжённость труб, тем медленнее будет очищаться воздух на кухне

Так в каких ситуациях необходимо использование подобной детали? Есть несколько известных на сегодняшний день вариантов.

  1. Установка вытяжки с отводом в вентиляцию на кухне.
  2. Монтаж газового водонагревателя (колонки).

Но можно обойтись и без монтажа гофры, если рассмотреть вариант вытяжки для кухни без отвода в вентиляцию!
Подобные трубы используются и в тяжёлой промышленности, в основном – для прокладки электрических кабелей либо канализационных сетейПодобные трубы используются и в тяжёлой промышленности, в основном – для прокладки электрических кабелей либо канализационных сетейПодобные трубы используются и в тяжёлой промышленности, в основном – для прокладки электрических кабелей либо канализационных сетей

О правилах и особенностях установки мы с вами поговорим отдельно, а пока что давайте рассмотрим технические параметры.

Виды гофрированных труб для вентиляции и их характеристики

Главной отличительной чертой героинь нашего обзора является материал, используемый при изготовлении. От него напрямую зависят как эксплуатационные свойства, так и долговечность. Современные гофрированные воздуховоды для вентиляции подразделяются на следующие категории:

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Подобные модели делают из поливинилхлорида либо полиэтилена. Отличаются невысокой ценой, удобным и необременительным монтажом, а также разнообразием размеров и дизайнов. Благодаря подобным преимуществам вы всегда можете подобрать элемент, подходящий по цвету и стилистике к вашей кухне и самой вытяжке.

Наиболее распространённым видом является модификация белого цвета диаметром 100 и более мм.Наиболее распространённым видом является модификация белого цвета диаметром 100 и более мм.Наиболее распространённым видом является модификация белого цвета диаметром 100 и более мм.

К сожалению, не обошлось и без недостатков. Пластиковые гофры для вытяжки плохо справляются с высокими температурами, деформируясь либо даже возгораясь под их воздействием. Также пластик хрупок сам по себе, так что любые внешние механические воздействия приведут к его разрушению. Некоторые домовладельцы отмечают неприятный запах, появляющийся в процессе вытяжки загрязнённого воздуха – но подобным грешат только ультрабюджетные представители класса от неизвестных и непроверенных изготовителей.

У пластиковых труб имеется самый широкий ассортимент переходников и соединителей, что упрощает монтаж в любых условияхУ пластиковых труб имеется самый широкий ассортимент переходников и соединителей, что упрощает монтаж в любых условияхУ пластиковых труб имеется самый широкий ассортимент переходников и соединителей, что упрощает монтаж в любых условиях

ВАЖНО ЗНАТЬ!

Существуют также пластиковые модели гофры, созданные для канализации. Ни в коем случае не устанавливайте их в свою систему вентиляции, поскольку их конструкция не обеспечит должным образом отвод запахов и газов из квартиры. Также в подобных трубах отсутствует антистатическое покрытие, что чревато риском возгорания либо деформации от перегрева.

Пластиковая гофра для вентиляции

Пластиковая гофра для вентиляции

Алюминиевый гофрированный воздуховод – блестящий проводник для вашей вытяжки

В отличие от своего конкурента, этот вариант имеет гораздо большую популярность, и для этого есть немало причин. Во-первых, это самый лёгкий и гибкий из применяемых материалов. Во-вторых, алюминиевая гофрированная труба не боится высоких и низких температур. Также алюминий отличается высокой сопротивляемостью коррозии и иным разрушительным химическим процессам.

Гофра из алюминия с лёгкостью изменяет свою форму, что позволяет сэкономить на переходниках и иных аксессуарахГофра из алюминия с лёгкостью изменяет свою форму, что позволяет сэкономить на переходниках и иных аксессуарахГофра из алюминия с лёгкостью изменяет свою форму, что позволяет сэкономить на переходниках и иных аксессуарах

Не обошлось и без нескольких ложек дёгтя: при использовании подобных конструкций нередко наблюдается шум, особенно когда вентилятор работает с высокой нагрузкой. Также вы можете ощутить вибрации, возникающие от соприкосновения воздуха со стенками гофры.

Стальная гофрированная труба для вытяжки – бескомпромиссное совершенство

Если по каким-либо причинам предыдущие варианты вас не устраивают, стоит рассмотреть возможность установки гофры из нержавеющей стали либо сплава с цинковым покрытием. Да, подобное предложение будет дороже, чем пластиковая или алюминиевая гофра для вытяжки – как в плане покупки, так и в плане установки. Зато вы получите надёжную и долговечную систему вентиляции, которая послужит не только вам, но и вашим детям.

Нержавеющая сталь не только стильно выглядит, но и надёжно защищает конструкцию от различных поломок и деформацийНержавеющая сталь не только стильно выглядит, но и надёжно защищает конструкцию от различных поломок и деформацийНержавеющая сталь не только стильно выглядит, но и надёжно защищает конструкцию от различных поломок и деформаций

Как правильно выбрать диаметр и длину трубы для вытяжки на кухне?

После подбора по материалу необходимо правильно рассчитать сечение гофры. Для начала замерьте диаметр входного отверстия вентиляционной шахты. Полученное значение и будет минимальным необходимым сечением. Чаще всего в квартирах и домах применяется гофра для вытяжки с проходом 100, 120 или 150 мм. На рынке встречаются и иные размеры, а в особых случаях применяется и прямоугольная форма.

Таблица норматива расхода воздуха в комнатеТаблица норматива расхода воздуха в комнатеСамые скрупулёзные хозяева дополнительно рассчитывают необходимое сечение, исходя из норматива расхода воздуха в комнате

С расчётом длины всё гораздо проще – вам нужно лишь замерить расстояние от вытяжки до отверстия дымохода. Если на пути нет никаких препятствий, можно вывести трубу напрямую, но такое встречается редко. Чаще всего вам придётся делать различные изгибы, чтобы сохранить эстетичный внешний вид кухни.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство производителей вытяжек указывают на своей продукции диаметр гофры, совместимой с оборудованием. Подобные отметки помогут вам определиться как с выбором трубы, так и устройства в целом ещё на этапе анализа цен и изделий.

Как правильно выбрать диаметр и длину трубы для вытяжки на кухне?

Как правильно выбрать диаметр и длину трубы для вытяжки на кухне?

Установка гофры на вытяжку – правила простого монтажа

Допустим, вы приобрели понравившийся образец техники и все сопутствующие компоненты. Следующий пункт – соответственно, установка вытяжки и соединение её с вентиляционной шахтой. Можно нанять профессионального мастера, который за определённую цену выполнит все необходимые процедуры. Если же вы не готовы к подобным тратам, то можете попробовать сделать все работы самостоятельно. Предлагаем вам пошаговую инструкцию по правильному выполнению установки:

ПОЛЕЗНЫЙ СОВЕТ!

Старайтесь избегать большого числа изгибов, поскольку каждый поворот ворует эффективность работы кухонной системы и увеличивает срок очистки помещения от запахов и газов.

Установка гофры на вытяжку – правила простого монтажа

Установка гофры на вытяжку – правила простого монтажа

Как увеличить длину гофротрубы для вытяжки при несоответствии размеров

Обычно при монтаже не возникает проблем, а весь рабочий процесс занимает не более одного часа. Но некоторые плохо подготовленные обладатели вытяжек могут столкнуться с такой бедой, как несоответствующая длина трубы. И хорошо, если в магазине есть подходящий размер – вы просто купите новую деталь, оставив старую в качестве запасного элемента. Но что делать, если в наличии есть только типовые размеры, не подходящие для вашей кухни? Выход только один – наращивание. О том, как соединить две гофры между собой, расскажет видео, выбранное редакцией Tehno.guru:

Как спрятать гофру от вытяжки на кухне: решаем эстетический вопрос

Ещё одной распространённой загвоздкой, с которой сталкиваются домовладельцы после установки оборудования, является желание либо потребность скрыть трубу от взглядов хозяев и гостей. На самом деле, существует несколько решений данного вопроса, притом каждый из них по-своему интересен.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Самый простой способ, как спрятать трубу от вытяжки на кухне. Те, кто хотя бы раз закрывал проводку кабель-каналами, с удовольствием примут подобный вариант. Вы просто покупаете отдельно пластиковые сегменты, внутрь которых и помещается гофра. При желании можно подобрать короб, подходящий по цвету к вашему кухонному гарнитуру либо вытяжке.

Учтите, что использование крупных конструкций уменьшает полезную площадь на кухнеУчтите, что использование крупных конструкций уменьшает полезную площадь на кухнеУчтите, что использование крупных конструкций уменьшает полезную площадь на кухне

«Коробка» из гипсокартона – выбор опытных отделочников

Это решение в большей степени подойдёт для профессионалов, поскольку гипсокартон – хрупкий материал, требующий немало строительных навыков. Подобный метод также ворует часть свободного пространства, поэтому предварительно продумайте, как рациональнее расположить каркас и стенки.

Гипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществамиГипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществамиГипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществами

Применение кухонной мебели или навесных потолков – дорого, но красиво

Ещё один эстетичный, но затратный способ – во время покупки кухонного гарнитура заказать отдельную полку с технологическими отверстиями, где можно будет расположить как вытяжку, так и гофру. Данное решение не только красиво смотрится, но и позволит использовать часть пространства для собственных нужд.

Стоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техникиСтоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техникиСтоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техники

Если у вас установлены навесные потолки, то можно воспользоваться пустым местом между потолком и плитами, расположив там трубу. При подобном выходе из положения гофра будет полностью скрыта от любых глаз.

К сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системыК сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системыК сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системы

Подводим итог: какую гофрированную трубу лучше выбрать для кухни

Вот и завершилось очередное наше исследование. Надеемся, что редакция Tehno.guru в полной мере ответила на вопрос: «Зачем необходимо купить гофру для вытяжки?» Благо в XXI веке подобные детали продаются не только в крупных торговых сетях, но и у частных продавцов. Воспользовавшись материалами нашей статьи и проведя анализ цен для выбора лучшего экземпляра, вы получите совершенную и долговечную вентиляцию на кухне.

Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.
Как установить и спрятать гофру от вытяжки на кухнеКак установить и спрятать гофру от вытяжки на кухне

Содержание статьи

Выбор оптимального диаметра канала

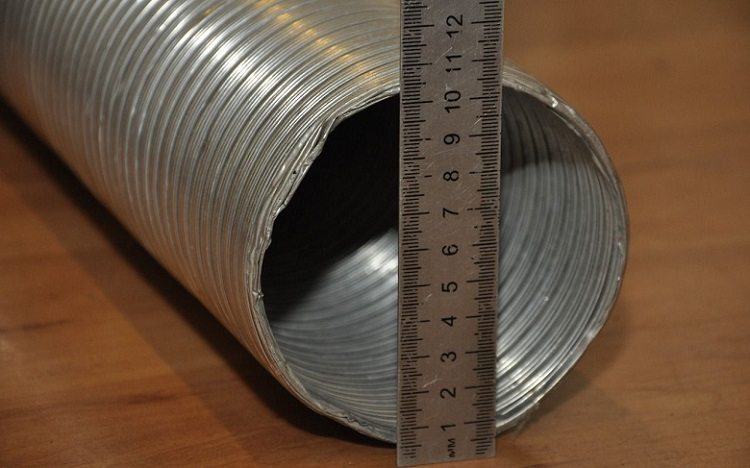

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

  • 100 мм;
  • 120 мм;
  • 125 мм;
  • 150 мм.

gofrgofr

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

razmerrazmer

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

  • хомуты;
  • герметик на силиконовой основе;
  • переходники с квадратного на круглый;
  • алюминиевая лента;
  • решетка с обратным клапаном.

gofra-kuhnigofra-kuhni

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

vitagkyvitagky

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

  • Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
  • Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
  • Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
  • После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

variantyvarianty

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

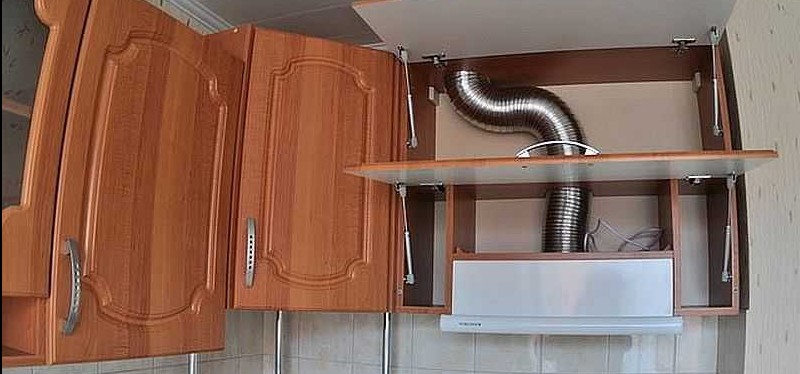

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

  • Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
  • Просверливают отверстия для саморезов. Их выполняют через профиль.
  • В отверстия фиксируют дюбеля.
  • Закрепляют профили.
  • Углы, расположенные у вытяжки, оснащают металлическим уголком.
  • Все профили скрепляют друг с другом поперечными элементами.
  • На металлический каркас фиксируют гипсокартонные листы.

montaz-gofrymontaz-gofry

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

plastikplastik

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

fasadfasad

Прокладка канала через мебель

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

  • электролобзик;
  • болгарка;
  • ножовка по металлу;
  • плоскогубцы;
  • монтажная пена;
  • наждачка;
  • рулетка;
  • молоток;
  • дрель;
  • уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки. Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

cherez-mebelcherez-mebel

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

  • Элемент мебели снимают со стены.
  • В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
  • Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом. В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

11

Осталось установить вытяжку:

  • В вырез нижней доски шкафа вставляют оборудование.
  • Гофр отжимают патрубком вверх, не одевая.
  • Фиксируют вытяжку к шкафу шурупами.
  • Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

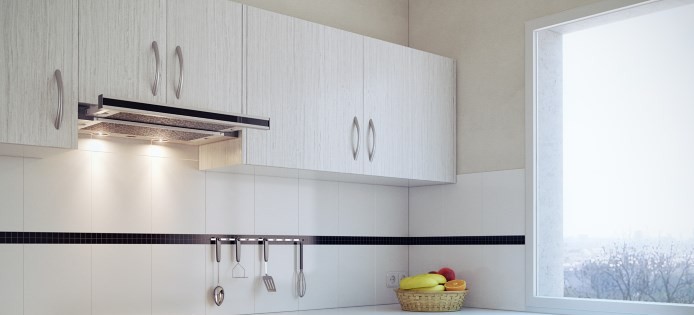

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

primerprimer

primer2primer2

primer2primer2

primer4primer4

primer5primer5

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов. Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Т С

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

  1. Виды кухонных вытяжек
  2. Какую вытяжку выбрать
  3. На какой высоте правильно установить вытяжку
  4. Установка купольной вытяжки своими руками
  5. Как установить встроенную вытяжку своими руками
  6. Как установить плоскую рециркуляционную вытяжку
  7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха
  • Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

  • Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления
  • Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
  • Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

  • Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
  • Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
  • Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.


Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

  • Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

  • Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
  • Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

  • Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

  • На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
  • Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

  • В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

  • Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
  • Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
  • Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

  • Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
  • При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

  • Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

  • Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

  • Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
  • Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
  • Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

  • Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

  • На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
  • К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
  • Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке
  • Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
  • Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

  • Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
  • Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
  • Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
  • Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
  • Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

  • Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции
  • Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
  • Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
  • Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

  • Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
  • Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
  • Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?
  • Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
  • Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
  • Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
  • Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

какая лучше, монтаж воздуховода с переходниками своими руками

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

  • Занимают место.
  • Портят интерьер кухни.
  • При некачественном монтаже усиливают шум вентилятора.
  • Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

  1. Проточные удаляют отработанный воздух из помещения.
  2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

  • По материалу — из пластика, алюминия или оцинкованной стали.
  • По форме — квадратные, прямоугольные, круглые.
  • По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

  • Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
  • Легко моются; меньше оседают жир и копоть.
  • Красиво вписываются в интерьер.
  • Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

  • Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
  • Возможность растягиваться и сжиматься облегчает монтаж.
  • Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

  • Sмин — минимальное возможное сечение.
  • Sраб — паспортное сечение патрубка вытяжки.
  • Qраб — требуемый объем удаляемого воздуха.
  • Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
  • Qраб рассчитывается по формуле:
  • Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

  1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
  2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
  3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

  • Дрель.
  • Шуруповерт.
  • Ножовка или болгарка.
  • Герметик.
  • Короба, отводы, переходники нужного сечения.
  • Обратный клапан.
  • Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

  1. Если обнаружена негерметичность, промазывают щель герметиком.
  2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

  • Зашивка конструкциями подвесного потолка.
  • Прокладка через кухонные шкафчики.

  • Прокладка над шкафчиками и закрытие декоративным экраном.
  • Окраска или декор под цвет стен и потолка.
  • Закрытие декоративными коробами.

  • Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

  • К одному воздуховоду подключить одну или две точки забора воздуха.
  • Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Загрузка...

фото идеи чем закрыть вентиляционную гофру, примеры монтажа своими руками

Здравствуйте, уважаемый читатель! Сегодня у нас пойдет речь о том, как спрятать трубу от вытяжки на кухне.

Мы расскажем о способах маскировки воздуховодов, используемых материалах, рассмотрим, как декорировать вытяжку своими руками, приведем советы специалистов, разберем ошибки при проведении монтажных работ. Вы узнаете и увидите примеры наиболее практичных конструкций.

Зачем скрывать трубы

Кухонные вытяжки бывают двух видов.

Циркуляционные вытяжки, которые очищают воздух с помощью фильтра и возвращают обратно в помещение. Не требуют подсоединения к вентиляционной шахте здания, соответственно для них не нужен воздуховод и маскировать ничего не надо.

Проточные вытяжки, которые удаляют загрязненный воздух из кухни. Они гораздо эффективней очищают, но требуют подключения к вентиляционной системе через гофрированный рукав, который имеет непривлекательный вид, не украшающий интерьер кухни. К тому же, если вентиляционная шахта расположена на другой стороне кухни, длина воздуховода может составить несколько метров. Поэтому вопрос о скрытии вытяжной трубы возникает одновременно с процессом установки всей системы.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

  • Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
  • Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

  • Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
  • Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
  • Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Какой способ лучше

Самым рациональным вариантом маскировки будет тот, который наилучшим образом подойдет для интерьера вашей кухни.

Наиболее простым способом считается замена гофры пластиковым воздуховодом. Но надо учитывать, что он эффективен только в случаях расположения вытяжки недалеко от вентиляционного отверстия. Кроме того, короб из пластика должен вписаться в цветовой дизайн кухни. В ином случае его придется окрашивать или оклеивать подходящими обоями.

Если рукав длинный, простирается через все помещение, то наилучшим вариантом будет подвесной потолок, позволяющий полностью скрыть вытяжную трубу.

Наиболее дешево будет окрасить гофру и отделать её простыми декоративными элементами.

Выполнить работу самому или вызывать мастера

Чтобы установить короб из пластика или гипсокартона, нет смысла прибегать к услугам мастеров. Вы сможете проделать эту работу самостоятельно.

Если же приходится устраивать навесной или натяжной потолок, лучше воспользоваться помощью профессионалов.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Гипсокартон приобрел большую популярность как отделочный материал. Он доступен по цене, удобен при монтаже, что позволяет собирать конструкции из него самостоятельно, без привлечения мастеров. Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Дерево при хорошей обработке будет гармонично сочетаться с фасадом кухонного деревянного гарнитура, надежно исполняя и защитные функции.

Маскировка труб своими руками

Установку декоративных коробов можно произвести своими руками, даже не обладая большими навыками домашнего мастера. Здесь важно заранее определиться с вариантом отделки трубы, подобрать нужный материал и крепежные элементы.

Необходимые инструменты и материалы

Из инструментов понадобятся следующий набор:

  • электродрель;
  • шуруповерт;
  • перфоратор;
  • ножницы для работы с металлом;
  • для работы с деревом и гипсокартоном – электролобзик;
  • линейка;
  • уровень.

Для крепежа следует приобрести:

  • дюбеля необходимого размера;
  • саморезы;
  • металлопрофили;
  • крепежные винты;
  • хомуты для крепления воздуховода.

Прежде чем покупать материалы, следует определить размеры конструкции и рассчитать объем покупки.

Ход работ

Для скрытия гофры чаще всего сооружают декоративный короб из гипсокартона.

  1. Работу начинают с обмера пространства и воздуховода, наброска проекта монтажа.
  2. Производят с помощью линейки и уровня разметку карандашом на стене. По стене, а затем по потолку, прикрепляют дюбелями направляющие профили, затем крепят к ним саморезами вертикальные отрезки.
  3. Рукав гофры закрепляют в отверстиях вытяжки и вентиляционной шахты, размещая внутри каркаса.
  4. По профилям обшивают каркас гипсокартоном, используя саморезы.
  5. Изготовленный короб можно отделывать в соответствии с интерьером кухни: красить, обклеивать обоями, использовать другие материалы.

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты.

Пластиковый рукав длиной свыше 3 метров – не лучшее решение.

Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.

Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Частые ошибки

Наиболее часто совершаются ошибки при установке гофры или пластикового воздуховода. Так, для монтажа пластиковой или гофрированной трубы важно, чтобы её сечение совпадало или превосходило по размерам площадь выходного патрубка очистителя воздуха. При покупке рукава и вытяжного оборудования на это следует обратить внимание.

Гофрированную трубу нужно устанавливать максимально растянутой, что не всегда соблюдается. Её изгибы не должны быть меньше диметра самой гофры.

При прокладке пластикового трубопровода углы изгибов должны быть тупые.

Примеры работ

Примеры работ приведены на следующих фото.

Монтаж каркаса для короба:

Установка короба из гипсокартона:

Маскировка гофры в навесном шкафчике:

Пластиковый воздуховод:

Короб из гипсокартона с подсветкой:

Видео с инструкцией и примером монтажа в гипсокартон:

Заключение

Мы надеемся, что статья принесет вам пользу и вы примете правильное решение по обустройству вытяжного оборудования, удачному размещению его в интерьере кухни. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Загрузка...

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

  • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
  • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
  • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
  • угловые – устанавливаются в угол;
  • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

  • Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
  • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.
Режимы вытяжкиВиды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с заземлением в квартиреЕвророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

зануление квартирыНулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном-хлопушкойСхема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

пластиковый воздуховод для кухниПластиковый воздуховод более компактный и незаметный
  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан для вентиляцииАнтивозвратный клапан не даст воздуху возвращаться обратно на кухню
  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

    • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
    • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
    • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
    • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
    • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
    • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.
Установка вытяжки на кухне - крепление воздуховодаКрепление гофры к вентиляции
    • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.
Комплектующие для подключения пластикового воздуховодаКомплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.
Как закрепить вытяжку рядом с трубойКрепление вытяжки рядом с газовой трубой
    • Установка вытяжки на кухне – видео-инструкция:
  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.
