Выбор печи: какими требованиями руководствоваться

Наиболее распространенным источником отопления сараев и гаражей является т.н. печка-буржуйка. Она компактная, не требует для своего изготовления дорогих материалов, проста в самом изготовлении.

Чтобы сделать буржуйку, надо уметь работать сварочным аппаратом и иметь 6-18-миллиметровые листы стали или чугуна. Для удобства буржуйку делают из изношенных устройств – железных ящиков, газовых баллонов и т.п.

Для справки. Кроме буржуйки гараж можно отапливать кирпичной печкой, собранной из кирпичей. Такая конструкция непрактична из-за своего долговременного нагрева и внушительных габаритов.

Кроме того, под кирпичной печкой необходимо заранее устраивать толстую металлическую подкладку, чтобы не разрушить температурой полы

Конструкцию для прогрева гаража следует выбирать, исходя из следующих положений:

• Площадь, которую надо прогреть;
• Регулярность использования печи;
• Допустимый бюджет для изготовления автономного отопления.

Печи-буржуйки обогревают за счет сжигания дров или угля внутри своих камер.

Однако спешить делать такое устройство не стоит, если гараж пристроен к дому. В таком случае можно ограничиться аналогом, работающим от электричества или газа.

Если же буржуйка окончательно выбрана на роль топки, то для безопасности она должна иметь 10-16 милиметровые стенки, а также находиться подальше от стены, что между гаражом и домом.

Как своими руками сварить печку в гараж для обогрева? — Все о печи в доме

В холодное время года в отоплении нуждаются не только жилые помещения, но и производственные цеха, торговые точки, теплицы, складские помещения и т.д. Нуждаются в этом и гаражи. И не важно, частный ли это небольшой гараж или огромный комплекс при крупном предприятии, все они должны быть в тепле. Но во многих случаях постоянной отопительной системы в гаражах даже не предусмотрено, и владельцы вынуждены искать какое-то частное решение. Отапливать такие площади электричеством очень накладно, счета за электроэнергию разорят любой кошелек. А зимой, когда замерзшие руки работают с холодным металлом и буквально немеют от мороза, люди готовы отдать все что угодно, лишь бы согреться. И ничего иного не остается, как сварить печку в гараж. Можно, конечно, для обогрева гаража купить печь уже готовую, от различных, хорошо зарекомендовавших себя, компаний, чей опыт производить отопительные приборы внушает уверенность в качестве . Но зачем тратить немалые деньги, если простейшую буржуйку в гараж можно сделать и своими руками.

Преимущество самодельной печи на отработке в экологической безопасности. Единственный минус в неприятном запахе, так как она работает на масле.

Буржуйкой называю простейшую печь, она может быть сделана и из кирпича, но чаще всего ее нужно варить из металла, с чем в любом гараже никаких проблем заведомо быть не может.

Как сделать буржуйку для обогрева гаража?

В статье речь пойдет только о том, как изготовить металлическую буржуйку, кирпичные и каменные варианты оставим для другой статьи. Выбирая будущий проект, ориентируйтесь на те ресурсы, что находятся у вас под рукой. Если вы можете использовать старую трубу диаметром в 30 и более см, то делайте печь круглой, если простые листы стали или иного подходящего металла или сплава, то ориентируйте себя на форму прямоугольника.

Какая бы печь ни строилась, но она обязательно будет состоять из корпуса с 2-мя частями — топкой и поддувалом. В топке происходит сгорание топлива, после чего несгоревшие угольки, зола и мусор падают через решетку на дне топки и оседают в поддувале. Ширина прорезей в решетке (в обычных печах это называется колосники) зависит от вида топлива, под который вы готовите печь. Если вы собираетесь топить дровами, то ширина должна быть от 4 см, а если углем, ветками или щепками, то 1-2 см.

Схема монтажа отопителя.

Помимо этих элементов, любая буржуйка должна иметь систему вывода продуктов горения, то есть просто трубу. Крепиться к корпусу она может как сверху, так и сзади. В любом случае старайтесь делать ее максимально ровной и вертикальной. Любые изгибы и наклоны дымохода скажутся на силе тяги и эффективности устройства.

Чтобы сделать буржуйку более эффективной в ее теплоемкости, к бокам корпуса приваривают несколько ребер. Это могут быть обычные пластины толщиной в 5 мм, прикрепленные перпендикулярно к плоскости печи. Все это делается для улучшения обогрева, за счет увеличения площади соприкосновения разогретого металла с воздухом. То есть это своего рода радиаторы обычного отопления.

Для того чтобы сделать буржуйку, проще всего для ее корпуса использовать старую трубу, диаметром от 30 см, при толщине в 5 см. Если трубы такой под рукой нет, то возьмите листы металла той же толщины.

Для дымохода можно использовать трубу диаметром в 12 см и толщиной в 2-3 мм (по крайней мере, первые метры должны быть не меньше такой толщины, иначе металл слишком быстро прогорит).

В процессе разрезания листов металла по разметке, учитывайте толщину самого металла и диска пилы, чтобы не ошибиться в дальнейшем.

После раскроя металла можно переходить к самой сварке.

Подготовьте сварочный аппарат (установите положение на 140-160 А), специальную робу, электроды марки МР-3 или АНО-21, сварочную маску и приступайте к работе.

Схема устройства самодельного обогревателя для гаража.

Сначала скрепляют 3 боковые стены с днищем, которое должно отстоять от пола не меньше чем на 5 см, чтобы не касаться раскаленной частью топки к полу. Все углы должны быть прямыми, внимательно убедитесь в этом и после этого приварите элементы вместе так называемым тавровым швом.

Следующим шагом является приваривание топочного дня с заранее прорезанными щелями. Прорези постарайтесь делать параллельно и ровно, боковые должны отступать от стенок примерно на 5 см.

Расстояние от дня топки до дна поддувала должно быть не менее 10 см.

После сборки всех указанных частей конструкции, вырежьте в задней стене отверстие для будущего дымохода.

После этого нужно будет заняться передней стенкой печи. Прислоните ее к уже собранной конструкции и наметьте все места стыков, особенно точно и аккуратно выделите место контакта с перегородкой между топкой и поддувалом. Затем болгаркой необходимо вырезать прямоугольные отверстия для дверцы топки и поддувала. Вырезанные части металла не выбрасывайте. Эти прямоугольники пойдут на изготовление дверей. Для этого их приваривают к навесам максимально высоко. Это сделано с тем умыслом, что от нагрева они могут постепенно просесть и заклинивать при закрывании.

Последним шагом является приваривание передней части печи.

Вернуться к оглавлению

Печь на отработке

Принцип работы печи на отработанном масле.

Все современные печки для обогрева гаража можно разделить на 2 группы, в зависимости от вида топлива, который они используют, — это печь на отработке и печь на твердом топливе. Рассмотрим подробнее первую из них.

Печь на отработке — одна из самых лучших из всех возможных самодельных печей в финансовом плане. Во-первых, она имеет очень высокий КПД (около 75%). Во-вторых, она работает на отработанном масле, то есть на отходах того же самого гаража, что все равно подвергались бы утилизации. В-третьих, расход даже такого дешевого топлива минимален: примерно на час работы печи, способной согревать немаленький гараж в зимний период, необходимо около 1 л отработки, дизеля или других жидких нефтепродуктов.

Но помимо экономии, печь на отработке имеет еще и конструкционные преимущества. Она очень проста в изготовлении и ее эксплуатация не представляет ни малейших трудностей. Пока в печи есть топливо, она не будет вас беспокоить совершенно. Можете смело заниматься своими делами. Если, конечно, вы все сделали правильно при монтаже самой конструкции и выборе места установки.

Следующее преимущество — это экологическая безопасность. Конечно, при работе с маслом будет присутствовать неприятный запах, но зато при сгорании не образуется ни копоть, ни дым. То есть, сжигая отходы работы различных механизмов, вы утилизируете их совершено безопасно для окружающей среды.

Схема устройства источника питания печи ОВ65/95.

Печь настолько проста, что там просто нечему ломаться. Да и мало какие внешние воздействия способны повлиять на ее работу, разве что удар кувалдой. Она может работать при любой температуре и влажности. Простота конструкции способствует еще и тому, что ее легко демонтировать и транспортировать.

Теперь поговорим о ее безопасности. Может показаться, что работа с жидким топливом опасна случайным пожаром, но это совершенно не так. Просто так на открытом воздухе масло не способно гореть, если печь опрокинуть, то разлившееся масло не станет гореть, ведь в топке сгорает не само масло, а его раскаленные пары. Единственная опасность пожара может возникнуть, если возле печи будет находиться что-то легковоспламеняющееся, так как сама печь раскаляется очень сильно.

Вернуться к оглавлению

Буржуйка на дровах

Буржуйка, работающая на дровах, — хороший способ обогреть не только какие-то нежилые строения вроде сараев или теплиц, но дачи и деревенского домика. А еще, не так давно, в некоторых городах мог сорваться отопительный сезон, по причине банальной нехватки средств на топливо или прорыва теплоцентрали. Тогда сотни семей оказывались на грани смерти от холода. И в этом случае очень многие приобретали простые и надежные буржуйки для отопления или хотя бы в качестве резервного источника тепла в квартире.

Схема устройства печи буржуйки.

Такой печи уже немало лет, и в трудные годы для страны она согревала своим теплом миллионы людей, спасая их от холода. Такая печь довольно экономична и отличается неплохим КПД. Конструкция печи настолько проста, что может выступать в качестве некоторой основы для дальнейшей модернизации. То есть палитра всех возможных моделей, которые можно отнести к буржуйкам, очень велика — от простейшей печи, сделанной буквально из мусора, и до известных и разрекламированных печей Bullerian.

Так как буржуйка — не самый экономичный вариант, то самые простейшие ее схемы делают редко, все стараются привнести в нее какие-то усовершенствования, для улучшения теплоемкости, экономичности и продолжительности отопления.

Простейший способ увеличить КПД печи — это приварить в корпусе буржуйки урезанную пластину между топкой и дымоходом. То есть пластина перекрывает выход теплу и дыму, заставляя воздух обтекать ее и выходить через специально вырезанное отверстие. Такое небольшое новшество существенно увеличивает КПД всей системы.

Схема устройства печи буржуйки с теплообменником.

О втором способе мы говорили — нужно увеличить площадь соприкосновения поверхности печи с воздухом помещения, для этого на боковины буржуйки перпендикулярно привариваются несколько рядов пластин.

Стоит тут вспомнить и известную печь инженера В.И. Зеленкова. В основе своей это все та же буржуйка, но она стала намного эффективнее и дольше хранит тепло, благодаря регулируемой подаче воздуха и медленному горению дров. Все это получилось лишь благодаря небольшому изменению конструкции, когда к обычной печи присоединили глухой металлический цилиндр, в котором укладываются длинные древесные поленья, опускающиеся под своим весом вниз, в топку, и медленно сгорающие.

Все буржуйки могут работать не только на дровах, но и на угле. Только следует учесть, что уголь горит более жарко (более 900°С), поэтому метал для печи лучше выбрать немного потолще, во избежание выгорания. Хотя бы в тех местах, где выше всего температура нагрева.

Вернуться к оглавлению

Небольшие выводы

Вы можете самостоятельно выбрать, какую печь хотите сделать своими руками, все зависит от ваших сил и возможностей. Будет ли это простейшая буржуйка, где нет нужды соблюдать сложную технологию монтажа, или хорошо зарекомендовавшие себя модели, такие как печи на отработке, длительного горения, инженера Зеленкова, на угле или дровах, на отработке или опилках.

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

• Минусы использования электроотопления;
• Доступные виды топлива;
• Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

• Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
• Большой выбор моделей – от тепловых пушек до конвекторов;
• Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

• Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
• Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
• Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

• Дизельное топливо;
• Самые обычные дрова;
• Каменный уголь;
• Бензин;
• Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

• Металлическая бочка или отрезок трубы диаметром 300-400 мм;
• Толстая металлическая проволока;
• Паяльная лампа;
• Крупные речные камни;
• Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

• Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
• Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
• Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
• Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

• Для хорошей печки нужен огнеупорный кирпич;
• Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

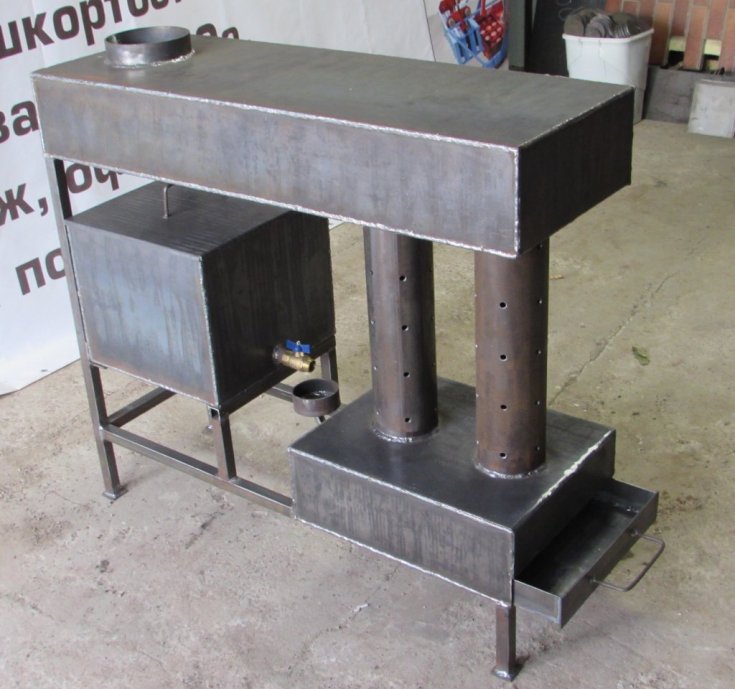

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

• Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
• Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
• Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

как сделать своими руками, какую выбрать с фото

Автомобилисты, в силу некоторых причин, иногда проводят в гараже не по часу-два, а гораздо больше. Это работы, связанные с обслуживанием автомобиля, ремонт, завозка и сортировка домашней консервации, другие трудоемкие операции. Находиться в неотапливаемом помещении, в том числе зимой, не слишком приятно и полезно для здоровья. Выходом из сложившегося положения станет устройство печи на отработанном масле в гараже.

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.

• использует отходы, которые не стоят ничего;
• быстро нагревает помещение, гараж;
• проста в обслуживании, неприхотлива;
• не создает токсичных выбросов в атмосферу;
• безопасна;
• помогает утилизировать масло, которое скапливается у частников, в сервисах;
• универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

• длина дымохода – (минимум) 4 метра;
• диаметр вытяжной трубы – 100 миллиметров;
• габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
• масса без топлива – около 30 килограмм.

Принцип работы

Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.

Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.

По желанию обогреватель дополняют лотком для долива масла. От хозяина требуется немного: заполнить бак отработкой, поджечь и следить за нормальной работой топки.

Расход топлива и экономическая целесообразность

По утверждению опытных «печников», такая топка сохраняет работоспособность при заправке 1 литром отработки. Фактические данные выглядят так: номинальное значение – 0,5 литра, максимальное – 2 литра в час. Комментарии излишни – конкурентов у печи по экономичности, дешевизне обслуживания нет.

Затраты на изготовление или приобретение готовой установки окупятся быстро. А выгода налицо: топливо достается даром, коэффициент полезного действия у такой «смешной» печки несоизмеримо серьезный – 0,75.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Печь на отработке: чертежи и схемы

Практические примеры самодельных печей легко отыскать в сети. В простейшем варианте это 2 цилиндрических бака одинакового диаметра (верхний и нижний), соединенные переходником, дожигателем с перфорацией (отрезок трубы). Чтобы изготовить такую печь, не понадобятся сложные расчеты. Достаточно будет эскиза и четкого представления, как это должно выглядеть в натуре. Единственное серьезное требование – длина дымохода – не менее 4 метров.

Необходимые инструменты и материалы для изготовления агрегата

Для самодельной печи понадобятся: электроинструмент (угловая шлифмашина, дрель), сварочный трансформатор, струбцины. Из материалов будут нужны листовой металл, обрезки трубы. Если найти подходящую емкость (бочку, газовый баллон), а потом аккуратно вырезать из нее 2 кольцевых фрагмента, то получатся заготовки для баков. Останется дополнить их крышками, обварить и соединить между собой.

Пошаговая технология изготовления печи своими руками

Начинают с выбора материала. Предпочтение отдается не ржавому, а в нормальном состоянии металлу, без дефектов, раковин и трещин. Алгоритм дальнейших действий такой:

1. Вырезают заготовки для баков печи. Они подобны, только отличаются крышками. У нижнего днище сплошное, из верхнего торца выходит патрубок. У другого, соответственно, внизу по центру вваривается дожигатель, вверху – выход дымохода (со смещением от центра).
2. Выбирают отрезок трубы для дожигателя. В стенках высверливаются отверстия для забора воздуха.
3. Собираются баки. У нижнего днище сплошное, это важно не перепутать. В верхний бак внизу вваривается труба дожигателя, вверху – патрубок для дымохода печи. В нижнем предусматривается заслонка, как в обычной буржуйке (можно сделать потом).
4. Швы проверяют на качество, оббивают шлак и зачищают. Остывшая печь готова к испытаниям.

Устанавливаем и тестируем устройство

Печь устанавливается в пожаробезопасном месте, не на деревянный (линолеумный) пол. Желательно предусмотреть в гараже емкость с песком на случай возгорания. Сквозняки, монтаж в стесненных условиях (под навесными полками, стеллажами) исключены. Заливают в нижний бак масло. Желательно очистить его перед использованием, дать отстояться.

Дымоход должен быть установлен обязательно, в противном случае печкой в гараже пользоваться нельзя. В масле не допускаются примеси воды. Сначала заливают небольшую порцию, пару литров. Затем, с помощью фитиля из бумаги, поджигают масло в баке. Открывая или закрывая заслонку, добиваются стабильной тяги. Через 2-3 минуты печка выходит в рабочий режим, масло закипает. Агрегат готов к использованию.
