Как ставить обратный клапан на насос: Как установить обратный клапан на воду: особенности и виды

Содержание

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;

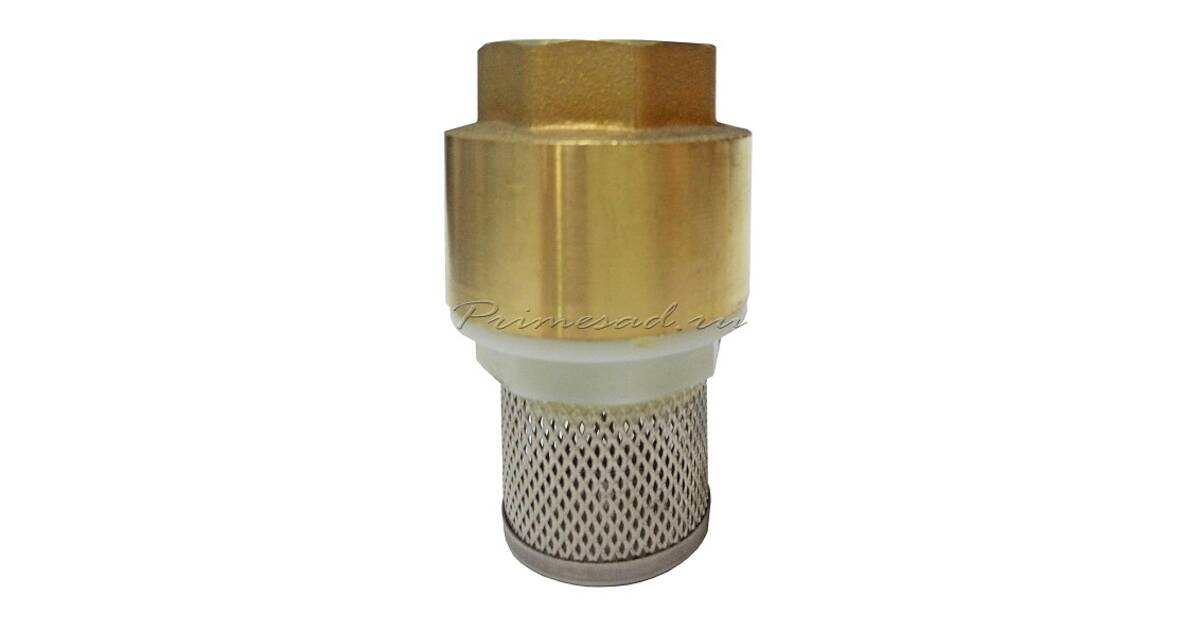

  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

  • выступает в роли накопительной емкости для воды;
  • позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы.

Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

  • При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
  • При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

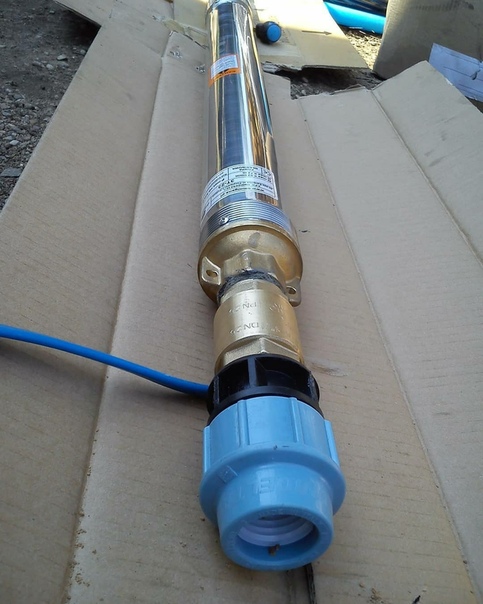

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента.

Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Обратный клапан для скважинного насоса



Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

1.      Насос включен.

Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

Где устанавливать обратный клапан для скважинного насоса

Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

Виды обратных клапанов для насоса в скважине

Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

  • необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
  • резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
  • устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

  • на насосное оборудование;
  • на водонагреватель;
  • на водомер;
  • на канализацию;
  • на отопление;
  • на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

  • Бак водонагревателя должен быть пуст.
  • Основной доступ к воде необходимо перекрыть.
  • Водонагреватель должен быть полностью обесточен.

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

  • устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
  • подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

  • Стиральная машина,
  • Кухонная мойка,
  • Водонагреватель,
  • Санузел,
  • Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

  • Перед бойлером,
  • После счетчика,
  • Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

  • Затвор,
  • Пружинка,
  • Одна-две резинки,
  • Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

Обратный клапан для воды для насоса: виды, принцип работы, установка

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Из каких элементов состоит обратный клапан для воды

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

  • разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
  • пластиковый или металлический затвор с прокладкой;
  • пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Наиболее популярный тип обратного клапана для бытового использования

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента
  • подъемного типа. Затвор в таком устройстве перемещается вниз и вверх. При поступлении воды от насоса затвор открывается, а при падении давления в магистрали затвор вновь переходит в закрытое положение под действием пружины;
  • поворотного типа. Затвор в таком клапане имеет вид откидной створки, которая открывается при движении воды, и закрывается под действием возвратной пружины, когда насос отключается. На фото обратный клапан для воды поворотного типа
  • шарового типа. Затвор в обратном клапане представляет собой шар, который перекрывает собой проход. Шар подпирается пружиной. Давление воды приподнимает шар, который сдвигается, и пропускает воду в канал;
  • межфланцевого типа. Подразделяется на дисковый и двустворчатый. Дисковый обратный клапан для воды имеет дисковый затвор, который способен перемещаться вдоль собственной оси под действием закрепленной на нем пружины. У двустворчатого клапана обратного хода затвор состоит из двух соединенных створок, способных при прохождении воды складываться, а при ее отсутствии — закрываться.Двустворчатый клапан обратного хода воды

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления
  • из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
  • из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
  • из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.

По способу крепления
  • муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
  • межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.
По размеру
  • стандартные клапаны. Используются на большинстве трубопроводов;
  • миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
  • небольшие клапаны, устанавливаемые на выходах счетчиков;
  • чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

О том, как производится установка насосной станции, вы можете узнать из отдельного материала.

Различные способы соединения пластиковых труб в зависимости от материала описан в другой статье сайта.

А про строительство колодезного домика читайте тут.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

  • На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

    Установка обратного клапана на погружном насосе

  • На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

    Обратный клапан для системы водоснабжения на базе насосной станции

  • На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
  • На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
  • В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
  • На водомеры для предотвращения движения воды в противоположную сторону;
  • В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.



Для чего нужен обратный клапан   В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.


Где правильно устанавливать обратный клапан Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода   В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.


  Специфические места установки обратных клапанов в системе водопровода частного дома   Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.



Возможные неисправности и методы их устранения   Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:
  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.
Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.
 Установка обратного клапана

— усиление насосов и оборудования

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока, все регулируют поток через немного другой механизм.В поворотных клапанах используется диск, который поворачивается внутрь и наружу потока жидкости, в то время как двухстворчатые клапаны используют пружины, чтобы закрыть две «двери», чтобы остановить поток. В подпружиненных клапанах с осевым потоком используется конструкция диска и штока, а также предусмотрены пружины сжатия для закрытия клапана до того, как поток жидкости изменит направление потока на противоположное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе. В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда — это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы ощутить все преимущества обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

  • Выбор: Выбор клапана, не подходящего по размеру вашего трубопровода, материалу, ориентации трубы, направлению потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
  • Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан. Не все обратные клапаны будут работать в вертикальном трубопроводе.Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
  • Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали комплексный веб-семинар, который расширяет возможности правильной установки и обслуживания обратных клапанов, предоставляя экспертные знания. руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего приложения обращайтесь к нашей команде. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами.Метаописание: руководство по обратным клапанам, проблемы, которые они вызывают, когда они не установлены должным образом, когда они необходимы, и на что обращать внимание во время установки.

Добавление «обратного клапана» к водяному насосу — технические советы

Стан,

Да, я использовал «инструмент нумерации» от Word. В следующий раз я не забуду пронумеровать свои вопросы вручную.

Для ясности в терминологии —

Напорная сторона — это шланг, идущий от водяного насоса внутрь буровой установки

Сторона всасывания — это шланг, идущий от бака пресной воды к водяному насосу

Вы предлагаете поставить обратный клапан на «нагнетательную сторону» и стрелку, указывающую внутрь буровой установки.

Хорошо, если это правильно; Я установил обратный клапан со стороны нагнетания, и стрелка указывала внутрь буровой установки. Я включил насос (замену сохраняю), вода не попала в буровую установку. Я снял обратный клапан, потекла вода. Есть предположения?

Спасибо за ответ

Арт

Вы должны иметь возможность подуть на обратный клапан и подтвердить направление, в котором он будет пропускать воду.

Стэнли …. Я запутался. Для внешнего обратного клапана, чтобы предотвратить обратное наполнение бака, чек. клапан войдет в линию между резервуаром и насосом со стрелкой, указывающей на насос, не так ли? если да, то разве это не сторона всасывания?

Как я уже сказал, я, наверное, запутался, но вот как я помню, как делал miine.

Рон

Да, это сторона всасывания, но это не всегда хорошее место для клапана, поскольку сторона всасывания не всегда рассчитана на то, чтобы выдерживать давление воды, которое вы видите там при использовании городской воды и при протекающем насосе.

Проблема с установкой чека на стороне всасывания заключается в небольшом ограничении, которое это вызывает. Представьте, что вы сосете соломинку, слегка защипывая ее. Фактически это то, что вы делаете. На стороне нагнетания он оказывает меньшее влияние.

Это может быть проблемой, если в обратном клапане есть прочная пружина, которая сопротивляется открытию.

Дик,

Хорошая мысль, я оставлю это в задней части шахты.Однако, когда я наполнил резервуар пресной водой, а затем включил водяной насос, двигатель загудел, но вода не попала в установку. Я переключил водяные насосы (запасные у меня есть), и из кранов пошла вода.

Я уже заменил 3 водяных насоса Shurflo из-за того же самого выпуска. Я подумал, что пора поставить обратный клапан, чтобы наконец (надеюсь) решить проблему.

Спасибо за ваши комментарии

Арт

Первоначальный недостаток потока с первым насосом мог быть вызван потерей заливки из-за внутренней утечки.

Если вы заменяете насос, который на самом деле не старый, на многих буровых установках насос никогда не заменяется до того, как он будет списан, у вас, вероятно, другая проблема. Если вы заменили три насоса, у вас почти наверняка есть проблема, которая убивает насосы, а не просто худшая удача в мире, связанная с покупкой трех неисправных насосов подряд.

Я бы посоветовал найти источник проблемы, более чем вероятно, что мусор в свежем резервуаре засасывается в насосы и убивает их.Зазоры насоса малы, и не требуется много времени, чтобы скользить по уплотнительной поверхности и вызывать обратный поток, потерю заливки или низкое давление. Промывка бака для свежей воды часто бывает неэффективной из-за небольшого слива и отсутствия доступа, но вам все же следует попробовать. Иногда немного творческой сантехники и пылесоса для влажной / сухой уборки можно вытащить грязь из резервуара для свежей воды, использовать много воды и слить пылесос в наволочку или что-то в этом роде, чтобы вы могли видеть, что он всасывает.

Альтернативой промывке бака и кое-что, что я бы рассмотрел, является добавление фильтра к всасывающей линии, чистый фильтр, который вы можете отслеживать на предмет мусора с помощью очищаемого / заменяемого элемента, было бы очень хорошей идеей. Мне это не очень нравится из-за грубого экрана, но это пример того, о чем я говорю.

http://www.campingworld.com/shopping/item/universal-water-filter-threaded/75852

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления.Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас против гидравлического удара. Пожалуйста, перейдите к разделу Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и канализации.Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

  • Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу. Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток.Вес диска и обратного потока влияют на характеристики закрытия клапана.
  • Шаровые обратные клапаны: Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса.Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а являются звуком растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления.Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда возникает обратный поток.Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание входящему насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

Использование обратных клапанов в погружных насосных установках

Что такое обратный клапан? Нужен ли мне обратный клапан?

Обратный клапан — это клапан, который используется для предотвращения обратного потока в системе трубопроводов. Давление жидкости, проходящей через трубу, откроет клапан, в то время как любое изменение направления потока закроет клапан. Обратный клапан поможет вашей водяной системе поддерживать давление при отключении насоса, а также предотвратит обратное вращение, подъем и гидравлический удар.

Рекомендуется установить хотя бы одну проверку на всех погружных насосных установках. Многие скважинные насосы имеют встроенные обратные клапаны. Даже если в насосе есть встроенный обратный клапан, мы рекомендуем установить обратный клапан в нагнетательной линии в пределах 25 футов от насоса и ниже уровня слива воды.Хотя у монтажников разные мнения, в глубоких колодцах мы рекомендуем устанавливать обратные клапаны через каждые 200 футов, чтобы распределить вес на каждый клапан.

Какой тип обратного клапана мне нужен? Запрещается использовать обратные клапаны поворотного типа в погружных насосных установках. Обратные клапаны поворотного типа имеют более медленное время реакции и могут вызвать гидроудар. Следует использовать подпружиненные обратные клапаны, поскольку они быстро закрываются и, таким образом, помогают предотвратить гидравлический удар. Его размер должен соответствовать условиям расхода и давления насоса.Номинальное давление обратных клапанов должно превышать максимальное давление насоса.

Обратное вращение, подъем и гидравлический удар могут привести к преждевременному отказу насоса или двигателя.

Обратное вращение . Когда двигатель останавливается, вода из капельной трубы может стекать вниз по напорной трубе, если нет обратного клапана или неисправного обратного клапана. Поток может вызвать вращение насоса в обратном направлении. Если насос запускается во время обратного вращения, это может вызвать чрезмерное усилие, которое может сломать вал насоса, вызвать повреждение рабочего колеса или привести к повреждению подшипника.

Аптраст . При отказе обратного клапана или отсутствии обратного клапана насос запускается с нулевым напором. При низком давлении или его отсутствии рабочие колеса «всплывают» и изнашиваются диффузоры, расположенные выше. Этот повторяющийся износ может вызвать преждевременный выход из строя как насоса, так и двигателя.

Гидравлический молот . Неисправный или негерметичный обратный клапан может вызвать разрежение в нагнетательном трубопроводе. Когда насос запускается, вода, движущаяся с очень высокой скоростью, заполняет пустоту и ударяется о неподвижную воду в трубопроводе над ней, вызывая гидравлический удар.Удар может расколоть трубы, сломать соединения или повредить насос и двигатель.

Почему вашему насосу необходим обратный клапан

Скромный обратный клапан — один из самых важных компонентов любой насосной системы или приложения для перемещения жидкости. Простой дизайн противоречит его критическому характеру. Проще говоря, обратный клапан — это первая линия защиты от обратного потока, который может вызвать серьезные проблемы для вашего насоса и насосной системы.

Zoeller 30-0041 Обратный клапан Clear Union

Обратный поток — это движение, при котором вода под действием силы тяжести течет обратно вниз или через трубу в противоположном направлении, в котором она изначально двигалась.Помните, что большинство насосов работают в зависимости от количества воды, которое необходимо насосу для перемещения в данный момент. Если вода постоянно течет обратно в резервуар насоса, насос будет постоянно включаться и выключаться. Это приведет к неправильной работе насоса и возможному перегоранию. Представьте, что ваш водоотливной насос выходит из строя, а подвал затоплен — этого можно избежать с помощью надлежащего обратного клапана.

Поворотный обратный клапан

Обратные клапаны бывают разных типов и конструкций. Самая простая конструкция — это обратный клапан.Поворотный обратный клапан имеет два порта: одно — для входа жидкости, а второе — для выхода жидкости. Одиночная заслонка в форме диска, прикрепленная к одному подпружиненному шарниру, находится примерно в центре клапана. Благодаря шарнирной конструкции заслонка может открываться только в одном направлении. Жидкость толкает заслонку и течет через отверстие.

Давление открытия — это минимальное давление, необходимое для открытия заслонки. Давление повторного закрытия — это точка давления, при которой нет индикации потока, а противодавление — это разница между давлением на впускном и выпускном отверстиях.

Схема поворотного обратного клапана. Клапан открывается в одну сторону.

Преимущество модели поворотного обратного клапана заключается в том, что она обеспечивает полный, непрерывный поток жидкости. Простая конструкция означает, что требуемое давление открытия меньше, чем у клапанов других типов. При понижении давления дверца клапана закрывается. Никаких дополнительных аксессуаров или источника питания не требуется. Поворотные обратные клапаны также доступны в большом количестве и по невысокой цене.

Обратной стороной поворотной модели является то, что постоянное закрытие и открытие дверной заслонки может вызвать преждевременный износ.Ударное движение также может привести к чрезмерному шуму. Некоторые поворотные обратные клапаны действительно имеют функцию предотвращения захлопывания, которая регулирует то, как клапан закрывается. В серии PHCC Pro продается модель Klunkless с прилегающей камерой, которая поглощает воздух и устраняет шум.

PHCC Pro Series CCV1

Установка обратного клапана

У большинства поворотных обратных клапанов есть стрелка на корпусе, которая указывает направление, в котором должна течь вода или жидкость. Если нет, воспользуйтесь простым здравым смыслом: посмотрите, в каком направлении открывается заслонка.Установите клапан так, чтобы заслонка открывалась в сторону от насоса.

Если возможно, установите обратный клапан так, чтобы он располагался горизонтально, а не вертикально. Если клапан выровнен вертикально, отходы, твердые частицы и другие твердые вещества могут накапливаться на верхней части дверцы клапана, что затрудняет его работу. Эксперты Pump Products также рекомендуют использовать клапан с быстроразъемной муфтой или соединением с обеих сторон, называемый Fernco, без ступицы или скользящего соединения, например Zoeller 30-041. Клапан может быть отсоединен, если когда-либо потребуется выполнить какое-либо техническое обслуживание (в отличие от разрезания трубы).

Обратные клапаны других типов

Поворотный обратный клапан является наиболее распространенным типом обратного клапана, особенно для бытовых систем водоснабжения и канализации. Однако существуют и другие типы обратных клапанов, каждый из которых имеет свои преимущества и недостатки. Обратный клапан с диафрагмой использует резиновую диафрагму для уплотнения клапана. Шаровые обратные клапаны содержат шар со сквозным клапаном. Когда давление над шаром превышает давление под седлом клапана, шар остается в седле, создавая уплотнение для предотвращения обратного потока.

Какой бы обратный клапан вы ни выбрали для своей насосной системы, всегда не забывайте правильно подбирать размер клапана для вашего конкретного применения.

Как я заменил обратный клапан водоотливного насоса

Когда я переехал в свой дом, я понял, что обратный клапан водоотливного насоса следует заменить. Он был установлен на высоте 3 фута над насосом, вне ямы и над полом. Это означало, что мой насос работал больше, чем нужно. Посетите наш блог, посвященный обратным клапанам водоотливного насоса, чтобы узнать о них больше.

Присоединяйтесь ко мне в выборе обратного клапана и в процессе установки. Никогда не делал этого раньше, я узнал кое-что, что упростит вам задачу.

Выбор обратного клапана

Принимая решение о том, какой обратный клапан водоотливного насоса выбрать, я рассмотрел два разных, Часть A (слева) и Часть B (справа). В части A используется компрессионное соединение, и ее можно установить на трубу 1-1 / 4 дюйма или 1-1 / 2 дюйма. Как правило, это более дорогой вариант, но не требует дополнительных инструментов.В части B используются гибкие башмаки, менее дорогие, и для затягивания зажимов вокруг трубы требуется гаечный ключ или отвертка.

Для своего использования я выбрал часть A, потому что не требовалось дополнительных инструментов, и она была более компактной, чем часть B, и занимала немного меньше места в трубопроводе. (Это действительно зависит от предпочтений.)

Что мне понадобилось для замены

Обратный клапан дренажного насоса

Трубка — Так как мой старый обратный клапан был установлен на высоте 3 фута от отстойника, я решил заменить всю трубу, чтобы сократить количество соединений, которые могли протекать по дороге.

Колено — Для поворота на 90 ° от вертикальной выпускной трубы к горизонтальной трубе, которая проходит через стену и выходит наружу.

Пила — Для обрезки трубы нужной длины.

Клей для ПВХ — Предназначен для приклеивания трубы к колену.

Отвертка — Для снятия старого обратного клапана.

шагов, которые я сделал

  1. Слил воду из ямы.
    Подъем поплавка, чтобы водоотливной насос включился и откачал воду из ямы.
  2. Обесточил помпу.
  3. Обрежьте трубу по колену.
  4. Отсоединил старый обратный клапан и слил воду из трубы.
    Сначала я перерезал колено, в результате чего свободная труба осталась наполненной водой при отсоединении обратного клапана. Я бы порекомендовал отключить обратный клапан и сначала слить воду, чтобы вода не вылилась из верхней части трубы.
    Чтобы слить воду, я рукой держал заслонку открытой и позволял воде стечь.
  5. Вытащил насос из ямы и отрезал трубу к месту установки нового обратного клапана.
    Я вырезал немного выше максимального уровня воды в яме перед запуском насоса, примерно в 1 футе от насоса.
  6. Установил обратный клапан на трубу, присоединенную к насосу.
    Так как я выбрал обратный клапан сжатия, я обязательно поставил стяжную гайку на трубу перед корпусом обратного клапана.
    Выполняя этот шаг, я убедился, что стрелка, указывающая поток, была направлена ​​в правильном направлении.
  7. Установил новую трубку в верхнюю часть обратного клапана.
  8. Снова поставить насос в яму.
    Убедитесь, что поплавок не заблокирован стенами или чем-либо еще в яме.
  9. Расположил верхнюю трубу рядом с отводом в стене.
  10. Приклеил колено к горизонтальному выпускному отверстию.
  11. Отрежьте вертикальную напорную трубу примерно на дюйм больше, чем нижняя часть колена, чтобы ее можно было приклеить внутрь.
    Мне следовало сначала приклеить ее к вертикальному напорному патрубку, так как трубу нужно было отрезать длиннее и вставить в колено. Это было проблемой, поскольку локоть уже был приклеен.
  12. Приклеил вертикальную трубу к колену, завершающему напорный трубопровод.
  13. Залил яму для проверки своей работы.
    Я заметил небольшую утечку и мне пришлось подтянуть компрессионные соединения на обратном клапане.
  14. Прикрепил шнуры к напорному патрубку.
    Я приклеил их по бокам, но должен был приклеить их к спине, чтобы не мешать крышке наверху ямы.

Замена обратного клапана масляного насоса оказалась менее напряженной, чем я ожидал. Определенно были моменты, когда я понимал, что есть лучший способ сделать это, но в конце концов это сработало. Я очень надеюсь, что мой опыт замены обратного клапана водоотливного насоса поможет вам заменить ваш. Если я могу это сделать, то сможете и ты! При этом, если вам неудобно, не бойтесь просить о помощи!

Трубопровод и обвязка гидравлического насоса: обратные клапаны

Отель R.Л. Деппманн в Monday Morning Minutes рассмотрел размеры труб и гибкие соединители за последние несколько недель. Сегодня мы обратим внимание на обратные клапаны и их использование в насосах.

В этом быстром блоге будет раскрыта пара малоизвестных проблем с обратными клапанами.

Я заинтересовал вас?

Давайте начнем с рассмотрения типов обратных клапанов и того, почему подпружиненные клапаны используются в насосах.

В чем разница между обратным клапаном с поворотным механизмом и обратным клапаном без пробуксовки?

Если я откачиваю из резервуара или отстойника, производители насоса показывают обратный клапан нагнетания насоса.Обратный клапан может быть поворотным или бесшумным. Поворотный обратный клапан имеет заслонку, прикрепленную в одной точке. Это могло быть похоже на заслонку в старом унитазе. Когда насос останавливается, вес воды толкает заслонку и предотвращает возврат воды в резервуар. Это может вызвать шум или удар при закрытии заслонки. Поворотный обратный клапан предотвращает капание воды. При использовании обратного клапана без гидрораспределения разница возникает, когда давление насоса прекращается. Когда это происходит, в обратном клапане есть пружина, и сила этой пружины закрывает обратный клапан до того, как вода упадет.Это предотвращает «хлопанье» и закрытие чека происходит «бесшумно».

Нужен ли мне обратный клапан в закрытой гидравлической системе?

Я почти не хочу отвечать на этот вопрос, потому что существует так много «а что, если». Единственный воздух в гидравлической системе находится в баке сжатия или расширительном баке. Остальная часть системы полностью заполнена водой. Вода не может упасть!

Если закрытая гидронная система имеет следующее, обратный клапан не требуется.

Это множество «если», от которого можно зависеть. По этой причине мы всегда показываем обратный клапан на выходе всех насосов.

Определение размеров предохранительного обратного клапана в закрытой гидравлической системе

Что я имею в виду под размером? Разве это не простой клапан с линейным размером? Вы не поверите, но существуют требования к размерам обратных клапанов.

Бесшумный обратный клапан имеет пружину для облегчения закрытия. Это также означает, что у него есть пружина, для открытия которой требуется давление. Большинству обратных клапанов требуется перепад давления около 1/2 PSIG, чтобы начать открываться.Это называется давлением открытия. Взгляните на приведенную ниже таблицу Metraflex.

Они не только начинаются при ½ фунта на квадратный дюйм, но и останавливаются на отметке 3 фунта на квадратный дюйм. Они действительно останавливаются, когда скорость достигает 10 футов в секунду. Большинство производителей обратных клапанов имеют ограничение скорости 10 FPS. Если мы вернемся к графику R. L. Deppmann Monday Morning Minute, полученному несколько недель назад и касающемуся размеров труб согласно ASHRAE 90.1-2013, то обнаружим конфликт. Стандарт ASHRAE допускает некоторые размеры труб, которые превышают предел скорости обратного клапана 10 FPS.В ASHRAE четко указано, что таблица размеров зависит от оборудования, и это одно из них. Я изменил диаграмму, чтобы показать максимальный поток для скорости 10 FPS.

Установка предохранительного обратного клапана


Есть также некоторые ограничения при установке обратных клапанов. Обратные клапаны могут быть межфланцевого типа, которые устанавливаются между двумя фланцами. Фланцы являются частью целостности клапана. Вы не можете установить дроссельную заслонку непосредственно на пластинчатый чек без катушки.Это не просто ограничение Metraflex. Это ограничение большинства, если не всех, обратных клапанов для пластин. Смотрите видео ниже.

Наконец, есть еще один совет по установке. Я проверил 12 различных производителей обратных клапанов, и у всех 12 было ограничение на количество диаметров трубы перед обратным клапаном при установке на насос. Минимальное количество диаметров трубы перед обратным клапаном составляет от 3 до 14 диаметров трубы. Metraflex рекомендует от 5 до 10. Поскольку перекачивание жидкостей HVAC — относительно спокойное занятие, давайте остановимся на 5 диаметрах трубы, если вы используете Metraflex и ограничите скорость.Если вы укажете кого-то еще, и зачем вам это, проконсультируйтесь с ним.

А как насчет трехступенчатых клапанов Bell & Gossett?

Bell & Gossett Triple Duty — это бесшумный обратный клапан, который также включает в себя функции отключения и балансировки, которые обычно требуются на напорной стороне насоса, что делает его отличной альтернативой стоимости установки нескольких клапанов. Клапаны тройного действия B&G не требуют диаметра прямой трубы и не имеют таких же ограничений скорости, как другие обратные клапаны.Клапан тройного действия B&G должен быть стандартной альтернативой в вашей спецификации. Но будьте осторожны! У других брендов гораздо больше ограничений. Это может показаться корыстным, но почему бы не указать и не подробно описать обратный и запорный клапаны, но разрешить использование трехступенчатого клапана B&G и только клапана B&G в качестве приемлемой добровольной альтернативы? Если цена будет слишком высокой, подрядчик будет использовать детализированные клапаны.

Ну, это была долгая Минута! На следующей неделе журнал R. L. Deppmann Monday Morning Minutes рассмотрит детали всасывания насоса.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не принимать во внимание особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.
