В водяных отопительных системах движение теплоносителя в греющем контуре обеспечивается работой циркуляционного насоса. В современных газовых или электрических котлах малой мощности нагнетатель уже интегрирован. Если домовладелец приобрёл отопитель без него или модернизирует существующий гравитационный контур, потребуется установка циркуляционного насоса. Схема монтажа и размещения насосного агрегата зависит от типа и компоновки отопительной системы.

Содержание

• 1 Зачем нужен насос в системе отопления
• 2 Куда ставить насос в системе отопления на подачу или обратку в частном доме
• 3 Куда ставить циркуляционный насос в системе отопления: теплый пол
• 4 Как установить насос в газовом котле: можно ли это сделать самому
• 5 Куда правильно ставить насос в системе отопления в квартире
• 6 Куда ставить насос: подробные схемы
• 7 Можно ли поставить насос самостоятельно

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Внимание!

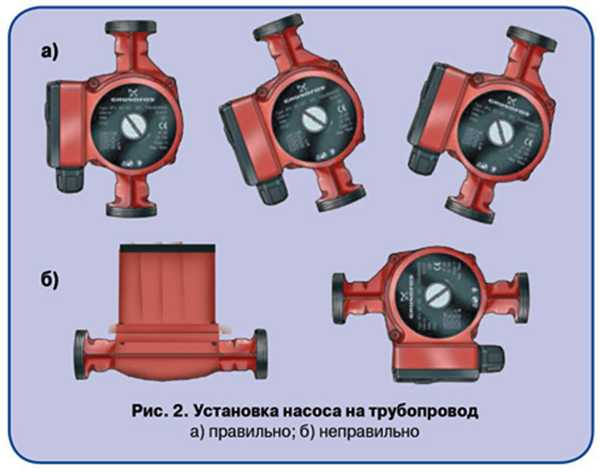

Циркуляционный насос можно устанавливать в любом положении, но его вал всегда должен быть размещен горизонтально. Кроме того, клеммную коробку недопустимо размещать снизу во избежание скапливания конденсата, который может привести к замыканию.

Куда ставить циркуляционный насос в системе отопления: теплый пол

Обогрев жилища путём нагрева полов набирает всё большую популярность. Для функционирования системы её оснащают смесительным узлом и циркуляционным насосом, обеспечивающим движение теплоносителя по контурам (петлям) отопительного трубопровода. Обусловлено это тем, что температура воды не должна превышать установленное значение, нормированное для используемого напольного покрытия.

«Циркуляционник» устанавливают между трехходовым клапаном и коллектором тёплого пола. Только такая компоновка обеспечит работоспособность системы. Если смонтировать насосный агрегат между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется нефункциональным, а тёплый пол не будет греться. Крепят нагнетатель за фланцы резьбовыми гайками. Если разводка выполнена правильно, с установкой насосного агрегата проблем не возникает.

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Важно!

Байпасная линия позволит без насоса эксплуатировать систему только гравитационного типа. Если конструкцией не предусмотрена циркуляция теплоносителя за счёт конвекции, работа через байпас может привести к перегреву котла и вскипанию воды.

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

1. На подаче. Насос монтируют на выходе из котла после группы безопасности.
2. На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
3. В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали.

В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
2. На участке монтажа устанавливают байпас.
3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Сколько стоит поставить насос на отопление. Водяные циркуляционные насосы для систем отопления частных домов

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

• От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
• В самой высокой точке монтировался расширительный бачок;
• Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
• Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

• Неравномерный прогрев системы отопления;
• Холодные ответвления;
• Перегрев котловой воды.

Особенности современных отопительных систем

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

• Производительность и напор;
• Тип ротора;
• Потребляемая мощность;
• Тип управления;
• Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

Проведение монтажных работ

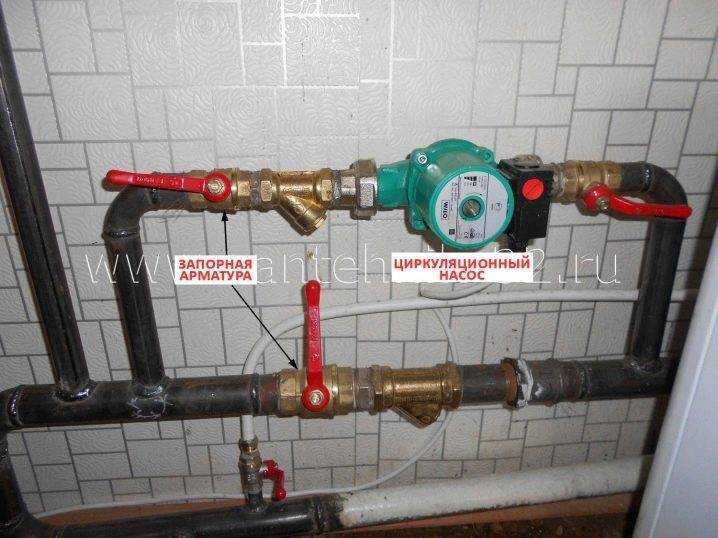

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

• Циркуляционный насос (1) – главное действующее «лицо» в системе;
• Отсекающие краны (3) – отключают насос от отопления;
• Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
• Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Видео

Для улучшения производительности системы отопления производится установка циркуляционного насоса. С его помощью теплоноситель равномерно циркулирует по системе и распределяет тепло по всем помещениям одинаково. Об том, как подключить циркуляционный насос в систему отопления рассмотрим далее.

Функциональные особенности циркуляционных наносов для систем отопления

Владельцы автономной системы отопления довольно часто сталкиваются с проблемой неравномерного распределения тепла в разных помещениях. Комнаты, которые находятся вблизи котла отличаются высокой температурой воздуха, а те, что вдали — низкой.

Для решения данной проблемы, следует использовать такие варианты:

• расширить трубы и перепланировать всю систему;
• применить циркуляционный насос, который поможет распределить тепловой носитель в отопительной системе.

Наименьшие физические и материальные усилия необходимо выделить для выполнения второго метода. Подключение циркуляционного насоса в систему отопления позволяет добиться:

• равномерного распределения тепла в системе;
• устранить скопления воздуха и качественно транспортировать теплоноситель;
• улучшить производительность системы отопления.

Система отопления, в основе которой лежит транспортировка теплоносителя, нуждается в проведении работ по установке циркуляционного оборудования. Данное устройство позволяет принудительно транспортировать тепловой носитель в системе отопления, имеющей замкнутый контур.

В соотношении с конструктивными особенностями, циркуляционные насосы принято разделять на две группы:

• мокророторное оборудование;
• сухороторное оборудование.

Первый вариант отличается наличием ротора и рабочего колеса, которое вращается в теплоносительной жидкости. Между элементами в виде ротора и статора находится стакан, для изготовления которого чаще всего используется нержавеющая сталь. Кроме того, ротор отличается наличием вала — металлического или керамического происхождения.

Жидкость, которая движется по системе, отвечает за смазывание деталей и за охлаждение мотора. Данный насос отличается пятидесяти процентным коэффициентом полезного действия.

Более усовершенствованные модели таких насосов, имеют модульный принцип. Группировка блоков осуществляется в соотношении с размерами насоса и нужной подачей жидкости. Таким образом, чтобы ремонтировать данное оборудование, достаточно всего лишь заменить определенные его детали.

Кроме того, такой тип насоса отличается наличием рабочего колеса, которое имеет как радиальные, так и аксиальные особенности. Одним из главных преимуществ таких наносов является самостоятельное удаление излишков воздуха, который присутствует в системе.

Чтобы перекачать огромные объемы жидкости в общественных или промышленных условиях, рекомендуется использование циркуляционных наносов сухороторного типа.

Принцип работы такого оборудования состоит в том, что теплоноситель никак не контактирует с поверхностью ротора, в процессе его работы. Кроме того, на участке, между конструкцией электродвигателя и основной частью наноса, присутствует уплотнитель торцевого типа. Между участками насоса происходит образование тонкой водяной пленки, она способна герметизировать оборудование, в процессе вращения ротора.

Для изготовления колец используют агломерированный тип угля. Если им предстоит работать при высокой эксплуатационной нагрузке, в качестве основы используется керамика или нержавеющая сталь.

В соотношении с конструктивными особенностями выделяют два вида наносов. Первый из них работает в сухой среде и имеет соединение фланцевого типа, а второй отличается наличием соединения муфтового типа. При наличии двух патрубков, на одном фрагменте насоса, его называют прямоточным, их установка производится непосредственно в трубе.

Насос циркуляционный для систем отопления — характеристики и особенности выбора

Процедура выбора циркуляционного насоса — важный процесс, который требует от его исполнителя высокой степени ответственности. Нанос, используемый в системе отопления должен изготавливаться из качественных материалов, так как он должен с легкостью выдерживать температуру теплоносителя, которая достигает отметки в более чем сто градусов.

Кроме того, следует обратить внимание на такие характеристики устройства:

• значение рабочего напора, определяется метрами;
• величина рабочего расхода.

Выбирая нанос следует сопоставить его мощность с помещением и системой отопления, в которой он будет установлен. Для этого, сначала определите теплоту, которая необходима, для нагрева всего дома.

Чтобы вычислить этот показатель следует площадь отапливаемых помещений умножить на 100 Вт тепла, если расчеты проводятся в жилом доме и на 70 Вт, если в квартире. При наличии улучшенной теплоизоляционной системы, этот показатель снижается до 50.

Для осуществления полноценной транспортировки теплоносительной жидкости в системе следует правильно рассчитать давление, которое будет выполнять данные действия. Для этих целей, следует определить системную точку, находящуюся вдали от начальной точки системы, то есть участок самого отдаленного радиатора.

Для проведения расчета циркуляционного насоса для системы отопления, рекомендуем использовать следующую формулу:

K=(A+BxC)/bxs(м), где:

• K — общее значение длины между точками;
• A — гидравлическое сопротивление;
• B — рабочее тело и его плотность;
• C — величина сопротивления канализационных участков;
• b — величина плотности;
• s — значение ускорения.

Каждая из данных величин находится в технических показателях циркуляционного насоса.

Кроме того, немаловажным фактором является производитель циркуляционного насоса. Предлагаем ознакомиться с самыми популярными изготовителями данного оборудования, отзывы о товаре которых являются исключительно положительными.

1. Насос циркуляционный для систем отопления Grundfos — среди преимуществ использования данных насосов, отметим:

• оптимальное соотношение между низкой мощностью и высокой производительностью;
• экономный расход электричества, обеспечивающего работоспособность оборудования;
• способность поддерживать необходимую температуру при автономной работе насоса;
• наличие специальных терморегуляторов, которые упрощают работу с системой;
• простота конструкции не требует особого опыта для установки и технического обслуживания данного оборудования;
• разнообразие моделей по конструктивным и технологическим возможностям позволяет подобрать оборудование, которое подойдет под индивидуальные особенности любой отопительной системы;
• стоимость таких насосов напрямую зависит от их конфигурационных характеристик;
• высокая практичность и надежность, которая подтверждается положительными отзывами большинства покупателей.

2. Насос циркуляционный для систем отопления Wilo — имеет немецкое происхождения, насосное оборудование данного производителя отличается высоким качеством, а также имеет положительные технические характеристики. Среди преимуществ данного оборудования отметим:

• установка циркуляционного насоса Wilo позволяет значительно повысить эффективность работы отопительной системы и улучить тепловой обмен;
• таким образом, котлы отопления требуют меньшего количества топлива, а значит, расходы на обеспечение работоспособности отопления существенно снижаются;
• благодаря наличию высокого давления, на трубах не скапливается налет и разного рода соли.

Схема установки циркуляционного насоса в систему отопления

Монтажные работы по подключению циркуляционного насоса в систему отопления следует осуществлять в соотношении с данными требованиями:

1. Элементы в виде шаровых кранов устанавливают по обе стороны от приблизительного места монтажа самого насосного оборудования, которые помогут остановить течение воды, при необходимости ремонта или замены насоса.

2. Фильтрующий клапан поможет произвести механическую очистку воды. Таким образом, насос и система проработает дольше.

3. С проблемой пароскопления поможет разобраться ручной клапан.

4. Следует также обратить внимание на маркировку, устанавливаемого оборудования.

5. Погружной насос следует устанавливать исключительно горизонтально.

6. Следите за тем, чтобы клеммы располагались в правильном направлении.

7. Во избежание появления разного рода утечек, следует воспользоваться высококачественным герметиком.

8. Подключайте оборудование только к электросети с заземлением, таким образом удастся обезопасить людей, использующих насос и само оборудование от скачков тока в сети.

Как установить циркуляционный насос в систему отопления

Серьезное отношение к процессу подключения циркуляционного насоса поможет избежать большинства проблем, которые возникают в процессе его эксплуатации, среди них самые распространенные:

• быстрая поломка оборудования;
• несоблюдение технологии монтажа насоса;
• неправильное расположение клемм;
• отсутствие заземления;
• обязательное развоздушивание;
• не выполнение работ по проведению очистки системы;

Установка циркуляционного насоса в открытую систему отопления осуществляется крайне редко, так как эффективность его работы не всегда является оправданной.

Для проведения работ по установке циркуляционного насоса в систему отопления потребуется наличие:

• американок;
• байбасной линии;
• обратного клапана;
• фильтрирующего клапана;
• разного рода сантехнических инструментов.

После покупки насоса следует процедура его монтажа. Перед ее выполнением следует в обязательном порядке ознакомиться с инструкцией, в которой указаны основные индивидуальные моменты монтажа данного оборудования.

Монтаж циркуляционного насоса в систему отопления осуществляется на обратном течении теплоносителя вблизи отопительного котла. Таким образом, удается снизить температуру теплового носителя, который проходит через оборудование, и срок его службы значительно увеличивается.

Перед проведением монтажа насоса следует провести отключение котла от системы, и установить запорные механизмы, перекрывающие движение теплоносителя. Далее производится монтаж насоса с резьбовыми соединениями.

Учтите, что горизонтальное расположение циркуляционного насоса позволит значительно снизить его шумопроизводительность. Так как его вертикальная установка способствует выделению большого количества шума в процессе работы.

Кроме того, следует установить фильтр, который поможет очистить воду от грязных примесей, если пренебречь данным правилом, то насос быстро выйдет из строя. В процессе установки циркуляционного насоса в закрытую систему отопления, обязательно устанавливается обратный клапан, предотвращающий отток воды из системы, в системе отопления открытого типа, установка обратного клапана является необязательной.

Особенности подключения циркуляционного насоса к системе отопления

Для того, чтобы подключить насос к системе, выполните ряд действий:

1. При установке оборудования в ранее работающую систему отопления, рекомендуется полностью избавиться от теплоносителя, путем его сливания из системы.

2. Если система отопления эксплуатировалась на протяжении длительного периода времени, рекомендуется произвести ее очистку, путем наполнения ее жидкостью и промывкой системы.

3. Далее монтируется функциональная цепочка и запорная арматура. С двух сторон от насоса устанавливаются краны шарового типа. С их помощью демонтаж насосного оборудования можно будет произвести без слива теплоносителя.

4. На участке, расположенном перед насосом, следует установить фильтр, ограничивающий поступление в насос механических примесей.

5. Наличие воздушного клапана позволит, при необходимости избавлять систему от скопления воздуха.

6. Во избежание повреждения рабочей части насоса, следует устанавливать его только в горизонтальном положении. При этом, направление клемм должно быть верхним.

7. Для защиты резьбовых соединений от влаги, рекомендуется произвести их обработку с помощью герметика.

8. После выполнения всех работ, запустите теплоноситель в систему. Далее, с помощью открытия центрального винта система избавляется от излишков воздуха.

В индивидуальном отоплении циркуляция производится за счет физических свойств теплой воды поднимающейся вверх. Чем сильнее греет котел, тем быстрее теплоноситель проходит цикл и производит обогрев помещения. Но в частных домах или квартирах с большой площадью это приводит к перерасходу энергетического источника (газ, электроэнергия, твердое топливо). Технически грамотным решением является установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить наилучшее место врезки, правильно установить и запустить устройство.

Виды циркуляционных насосов

Врезка устройства для принудительного отопления позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи . Работа такого оборудования дает существенную экономию по расходу газа или другого источника нагрева жидкости. Сами насосы по внутренней конфигурации разделяются на два вида: «мокрого» и «сухого» типа.

Насосы «мокрого » типа устроены так, что при работе ротор и крыльчатка соприкасаются с водой . Жидкость служит одновременно смазкой и охлаждением для вращающихся элементов. Такое оборудование подойдет для частного дома, квартиры или загородного коттеджа. Оно рассчитано на теплотрассы небольшой протяженности, т.е. частного использования. КПД — 50%. Срок службы составляет 20 лет. Лучше приобрести устройство с латунным или нержавеющим корпусом.

Насосы «сухого » типа имеют две внутренние камеры, разделенные уплотнителями . Соприкасание ротора и жидкости исключается . Смазка выполняется отдельно. Замена уплотнителей осуществляется раз в три года. Насосы отличаются повышенным КПД в 80%. Такие циркуляционные устройства монтируются в промышленные системы отопления и торговые центры. Ввиду более громкой работы их устанавливают в отдельных помещениях — котельных.

Не стоит устанавливать слишком мощный агрегат — это дает лишний шум. Оптимальным будет установка оборудования, которое по параметрам теплопроводности имеет 15% дефицит от требуемой пропускной способности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» можно установить параллельно несколько «мокрых» насосов. Это повышает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна эффективно работать. Случается технически невозможным из-за отсутствия места установить насос рядом с котлом. К счастью, современные насосы разработаны с таким учетом, что их можно врезать в отопительный контур в любом месте. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластиковые детали агрегата «мокрого» типа постоянно соприкасаются с водой. Поэтому самой оптимальной схемой отопления с циркуляционным насосом будет врезка устройства на трубопровод обратной подачи воды в котел . Температура носителя на этом участке контура менее горячая. Следовательно, детали насоса будут подвергаться меньшему перегреву. Если отсутствует техническая возможность установки перед котлом, то можно выполнить монтаж на подаче. Рабочая температура деталей рассчитана на 110°C.

Важная роль байпаса

В схеме циркуляционного устройства обязательно должен присутствовать байпас . Это объясняется энергозависимостью насоса от электрического тока, при внезапном отключении которого, отопление должно продолжить работу естественным путем циркуляции. Байпас перекрывает подачу теплоносителя через насос и направляет воду по прямому каналу . Байпас изготавливается из двух трубных колен, ответвляющих поток из основного русла и трех шаровых кранов, регулирующих движение воды. Один кран перекрывает прямой трубопровод, два других крана отсекают или открывают путь к насосу. Пропускная способность кранов должна быть равна пропускной способности системы.

Подобная схема практична и для ремонта циркуляционного насоса. Если потребуется что-то заменить или проверить в нем, система сможет работать без него естественным путем. Также в межсезонье можно экономить электроэнергию на работу насоса, запуская ненадолго отопление без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

Подготовительные работы

Как установить насос на отопление? При интеграции насоса в действующую систему отопления частного дома необходимо :

Монтаж изделия

Установка насоса для принудительной циркуляции теплоносителя дает хорошие результаты экономии источника энергии и более эффективную работу отопления. Монтаж устройства можно провести самостоятельно при наличии этой инструкции и необходимых инструментов. Если же что-то кажется трудным, то лучше пригласить специалистов.

Видео по теме

Что вы хотели узнать про термостатический клапан.

Циркуляционный насос своими руками. Разновидности насосов и их особенности

Содержание

1. Циркуляционный насос своими руками. Разновидности насосов и их особенности
2. Правильное положение циркуляционного насоса. Как производится трубопроводная обвязка
3. Как нельзя ставить циркуляционный насос. Насос в системе отопления
   • Значение насоса
   • Когда устанавливают насосы в отопление
4. Как правильно установить циркуляционный насос в частном доме. Особенности циркуляционных насосов
5. Можно ли ставить циркуляционный насос вертикально. Как нельзя устанавливать циркуляционный насос в отопление
6. Циркуляционный насос для отопления 220 вольт. Как выбрать циркуляционный насос?
   • Что это такое и как работает?
   • Типы циркуляционных насосов
   • С «мокрым» ротором
   • С «сухим» ротором
   • Расчёты производительности
   • Место установки
   • Учимся читать маркировку
   • Дополнительные особенности
   • Учитываем особенности тёплого пола
7. Правильная установка циркуляционного насоса. Монтаж циркуляционного насоса в систему отопления

Циркуляционный насос своими руками. Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть “сухим” либо “мокрым”. При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. “Сухой” насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа “сухих” аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за “сухим” агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме “сухие” аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В “мокрых” агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. “Мокрые” аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с “сухими” насосами.

Корпус “мокрой” установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно “мокрые” агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД “мокрых” установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Источник: https://dachnayazhizn.info/novosti/cirkulyacionnyy-nasos-svoimi-rukami-osobennosti-cirkulyacionnyh-nasosov

Правильное положение циркуляционного насоса. Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева , то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан  из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Как нельзя ставить циркуляционный насос. Насос в системе отопления

Насосы циркуляционные (ЦН) — это оборудование гидравлического типа, обеспечивающее принудительный кругооборот теплоносителя через котел по замкнутой трубной линии с радиаторами. Прибор можно настраивать на различные режимы напора.

Насос для отопления — обязательная, подразумевающаяся по умолчанию часть схемы. Только расширительный бак (гидроаккумулятор) не сможет обеспечить полноценное функционирование оборудования. Исключение составляют системы с естественным кругооборотом, но и для них зачастую рекомендованы насосы для подстраховки и улучшения работы при необходимости.

Значение насоса

Именно от параметров циркуляции, которую обеспечивает помпа, зависит качество отопления. Если контур имеет большую протяженность, с подъемами на верхние этажи, то потребуются повышенные технические возможности изделия, более интенсивное отопление предполагает увеличенную скорость потока.

Насос в систему отопления ставят для обеспечения:

• циркуляции;
• равномерности распространения ресурса с заданной интенсивностью, для наиболее оперативного, результативного прогрева.

Помпа повышает интенсивность течения, тепло быстрее поступает на радиаторы, соответственно, более оперативно происходит нагрев, его уровень выше, помещение протапливается за меньшее время. Нагрузка на котел при этом понижается, поскольку вода обрабатывается стремительнее. С циркуляционными насосами отпала потребность в громоздких, неудобных трубах значительного диаметра, контуры стало проще маскировать под отделкой, размещать внутри стен.

Когда устанавливают насосы в отопление

Установка насоса в систему отопления потребуется в таких случаях:

• для повышения эффективности котельных комплексов. В нашем случае — для отопительных систем (автономных индивидуальных) для квартиры, частного дома. Реже применяют схемы с естественным кругооборотом, но и им зачастую нагнетатель требуется для подстраховки;
• когда естественное продвижение теплоносителя невозможное или слишком слабое. А также для преодоления инерционности схемы;
• если на теплогенераторе нет насосного узла;
• для схем с двухтрубной разводкой, дающих возможность настраивать нагрев каждой отдельной батареи.

Отдающая тепло жидкость должна протекать по замкнутой линии (контуру), с определенными регулируемыми скоростными параметрами для эффективного обогрева для разных условий.

Как правильно установить циркуляционный насос в частном доме. Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования : с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

1. Скорость теплоносителя увеличивается.
2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
3. Процесс нагрева значительно ускоряется.
4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Можно ли ставить циркуляционный насос вертикально.

Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.

На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.

Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.

На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.

Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.

Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.

Циркуляционный насос для отопления 220 вольт. Как выбрать циркуляционный насос?

При обогреве от котла важно добиться равномерного распределения тепла по всему дому. Чтобы удалённые батареи были не менее горячие, чем ближние, установите в систему циркуляционный насос . Что это такое, как он работает и как его выбрать мы расскажем в этой статье.

Что это такое и как работает?

Циркуляционный насос работает в замкнутых отопительных системах (котёл, водяные тёплые полы и т.д.). Он проталкивает горячую воду сквозь себя, поддерживая скорость потока и доставляя горячую воду в удалённые участки до того, как она успеет остыть. В зависимости от величины системы, в ней может находиться один или два насоса.

Двигатель вращает ротор, к которому крепится крыльчатка турбины. Это придаёт потоку дополнительное ускорение.

Запитывается от сети 220 В.

Типы циркуляционных насосов

С «мокрым» ротором

Двигатель, ротор и крыльчатка находятся в воде. Устанавливается горизонтально. Изготавливается из «нержавейки», чугуна, алюминия или бронзы. Используется для бытовых нужд.

Плюсы:

• Практически бесшумный.
• Не требует технического обслуживания.

Минусы:

• Низкий КПД – 45-50%.

С «сухим» ротором

Двигатель и ротор не соприкасаются с водой. Используются, чаще всего, коммунальными службами. По типу установки делятся на три типа:

В консольных двигатель и насос располагаются в отдельных корпусах, объединённых общим основанием. Валы соединены муфтой. Перекачивает даже слабозагрязнённую воду. Для установки требуется подготовить фундамент.

На блочные (моноблочные) насосы устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель отделён от крыльчатки, но находится с ней в едином корпусе. Для установки также требуется фундамент.

У вертикальных (in-line, inline) входные и выходные патрубки устанавливаются на одной оси. Не требуют предварительной подготовки перед установкой.

Плюсы:

• Производительнее «мокрых» насосов.
• Высокий КПД – до 80%.
• Не портятся при отсутствии теплоносителя.

Минусы:

• Нуждаются в регулярном сервисе: замене уплотнительных колёс, смазке и т.д.
• Шумные.

Расчёты производительности

Чтобы насос работал эффективно, нужно верно подобрать его характеристики. Если вы не уверены в данных, лучше обратитесь к специалисту перед покупкой. Проще всего узнать производительность по следующей формуле:

• G – объём необходимого теплоносителя, л/ч
• Q – общая нагрузка на отопление, Вт. Для облегчения расчётов лучше брать соотношение 1000 Вт на 10 м².
• Δt – разность между температурой воды на выходе из котла и при возвращении к нему. При расчетах обычно принимается равной 20° C.

К примеру, нужно подобрать насос для загородного дома в 100 м². Для его обогрева потребуется 10000 Вт. В таком случае расчёт будет выглядеть так: G=0,86х10000/20=430 л/ч =0,43 м³/ч

Итого, понадобится насос с производительностью 430 л или же 0,43 м³/ч.

Место установки

Универсального места для монтажа нет. Наиболее частое расположение – после расширительного гидробака.

Если в каких-то комнатах дома чувствуется ухудшение отопления, устанавливать насос нужно на входе трубы в помещение.

Учимся читать маркировку

Формат маркировки циркуляционных насосов – ХХ-ХХ или XX-X (например, 25-40 или 25-4). Первые две цифры показывают присоединительный размер в миллиметрах, последние – величину напора, который создаёт насос.

Насос с маркировкой 25-4 будет подключаться к трубе диаметром 25 мм (1/2 дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

• Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
• Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
• Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
• Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.

Учитываем особенности тёплого пола

Если в доме есть и котёл отопления и водяной тёплый пол , устанавливается не только циркуляционный насос, но и . Её задача – контролировать температуру всей системы и равномерно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола слишком горяча. Чтобы снизить градус, вода из котла смешивается с остывшей водой из обратного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортную температуру пола можно с помощью терморегулятора.

Правильная установка циркуляционного насоса. Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас . В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе .

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр , термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь .

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком .
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Установка насоса в систему отопления дома. Как правильно установить циркуляционный насос?

Частные дома — сегодня не редкость. Это перестало быть чем-то исключительным — построить на своем участке хороший добротный дом. В прошлое ушли всякие сараи и стойла, но с ними ушла и простота в строительстве. Для хорошего частного дома нужно провести все коммуникации — иначе какой же тогда получается многоквартирный дом? А сейчас с такими моментами бывают проблемы, по крайней мере время от времени. Ниже представлена ​​инструкция по установке насоса в систему отопления – это очень важный момент. Да что уж там, установка насоса в систему отопления частного дома – одно из самых важных дел!

Виды устройств

После того, как государство решило, что в частном загородном доме тоже можно прописаться, владельцы таких строений стали задумываться о возможности проживания на своей земле. Естественно, для этого нужно все тщательно продумать и немного переработать. Неудивительно, ведь чтобы превратить дачный участок в полноценный коттедж, надо очень постараться.

Капитальное внутреннее отопление – один из самых необходимых этапов обустройства частного дома. Так что неудивительно, что установка насоса в системе отопления встречается все чаще. Происходит это только потому, что какая бы не была автономная часть теплоснабжения, для круглогодичной работы требуется установка дополнительного оборудования. Часто используется только насос, если отопление уже есть.

Для потребителей сегодня есть два основных варианта — водяные и циркуляционные элементы. О них поговорим ниже.

Водяной элемент

Установка насоса в систему отопления дома – наиболее часто запрашиваемая услуга. Но нельзя забывать, что есть и куда более мощные модели, вполне способные обогреть многоквартирный дом. Последний вариант, скорее, экзотика, а не правило. Поэтому здесь идет отопление обычного частного коттеджа.

Такие насосы не так популярны, как циркуляционные, но все же имеют свою аудиторию. Установка водяного насоса в систему отопления – отличное решение, если остальная система в небольшом доме уже оборудована.

Детали, необходимые для установки

Помимо самого водяного насоса, система отопления, сердцем которой он должен стать, включает в себя несколько важных деталей и устройств, игнорирование которых приведет к негативным последствиям:

• Топливный котел.
• Гидравлический коллектор.
• Гидравлический контур (система водоснабжения).
• Радиатор.
• Смесительный контур (дополнительный элемент системы).
• Датчики давления, температуры, расхода воды.
• Система защиты от перегрева.
• Воздуховыпускные отверстия.
• Система защиты от избыточного давления.
• Клапаны выпуска воздуха. Говорить о том, какой элемент здесь важнее, в такой процедуре, как установка водяного насоса в систему отопления, не приходится. Все они одинаково необходимы, а потому забывать о чем-то категорически не рекомендуется.

Циркуляционные насосы

Это второй тип устройства, о котором уже говорилось. Следует отметить, что установка насоса в систему отопления (особенно циркуляционную) не очень сложная, но крайне полезная процедура. Естественно, лучше вызвать мастеров, которые быстрее справятся с работой. Но, в принципе, можно сделать и самому. Особенно, если заранее задаться вопросом, как правильно установить циркуляционный насос в систему отопления.

Преимущества циркуляционных насосов

• Низкая потребность в системах теплоснабжения – то есть всевозможные уклоны, узкие участки и т.п., не повлияют на качество отопления. Кроме того, эти детали подходят для самотечной схемы отопления (то есть там, где нет собственной циркуляции).
• Быстрый разгон системы — это, как понятно из названия, обеспечивает быстрый прогрев жилого помещения. То есть установка насоса в системе отопления делает ее более эффективной.
• Надежная работа – простота обслуживания и довольно простой механизм работы обеспечивают безопасную и очень долгую работу устройства.
• Высокий КПД – как уже было сказано, установка насоса в системе отопления повышает КПД ее работы. Циркуляционный элемент повышает эффективность работы до максимума.

Типы циркуляционных механизмов

Как и в любой другой технике, существует несколько различных видов деталей. Так что прежде чем разбираться, как правильно установить циркуляционный насос в систему отопления, лучше всего выяснить, какой именно циркуляционный насос нужен. Они бывают двух типов:

1 . «Сухой». Характеризуется тем, что ротор насоса не контактирует с теплоносителем. Ими оборудуются в основном многоэтажные дома и большие помещения. Установка насоса в систему отопления дома, если имеется в виду «сухой» тип, чревата некоторыми последствиями, например шумом. Это создаст завихрения воздуха, что, в свою очередь, вызовет шум, который будет мешать жить. Именно поэтому в частных домах такие насосы устанавливаются редко.
2. «Мокрый.» Этот тип характеризуется тем, что ротор погружен в воду, которую он перекачивает. Именно такие насосы чаще всего устанавливаются в системах отопления частных домов и небольших жилых помещений.

Монтажная техника

Для облегчения задачи или работы специалистов, которые будут проводить процедуру, лучше всего приобретать такие насосы и оборудование, где сборка включает разъемную резьбу. Если такого нет, то придется помучиться, подбирая различные переходники. Кроме того, потребуется купить глубинный фильтр, а также обратный клапан, который обеспечит нормальную работу под давлением – и это не зависит от типа или типа приобретаемого элемента, так как установка насоса в систему отопления просто требует все эти части. Помимо прочего, вам понадобятся некоторые инструменты. Для разрезания помпы необходимо будет запастись ключами разного размера – от двадцати двух до тридцати шести. Обычно этого достаточно. Также необходима запорная арматура и отрезок трубы (последняя будет играть роль байпаса) диаметром, равным диаметру стояка.

Выбор места рамы

Чтобы такая процедура, как установка насоса в систему отопления, не вызывала затруднений, необходимо учитывать несколько моментов. Во-первых, учтите тот факт, что оборудование теплоснабжения должно быть обслужено. То есть место должно быть достаточно доступным для таких процедур.

Другие нюансы

Есть и другие особенности. Например, до установки насосов на обратку — бытовало мнение, что охлажденная вода, омывая рабочую часть элемента, продлевает срок его службы. Сегодня такой проблемы нет, так как детали механизмов устойчивы к любой температуре воды. Так что установка насоса в системе отопления на подаче или обратке уже не имеет значения.

Для повышения давления в зоне всасывания деталь лучше всего устанавливать на участке подающей трубы — можно и возле места входа в систему расширительного бачка. Такая схема обеспечит высокую температуру на данном участке сети. Но для высокой эффективности нужно купить элемент, устойчивый к сильному напору горячей воды.

Можно сделать так, чтобы расположение насоса в системе отопления было строго определено — иначе добиться хорошего КПД будет невозможно.

Схема расположения устройств в патрубке насоса

Для правильной установки насоса необходимо соблюдать ряд простых правил:

• Шаровые краны устанавливаются с обеих сторон. Это необходимо для того, чтобы насос можно было демонтировать, например, при ремонте или замене.
• Перед насосом в трубу врезается фильтр – это необходимо для предотвращения попадания с водой крупных механических частиц.
• Верхняя часть байпаса оснащена воздушным клапаном. Воздушные пробки в таких системах не редкость, и их следует избегать.
• Необходимо соблюдать направление, указанное стрелкой на приборе – движение воды должно идти строго в этом направлении.
• «Мокрые» насосы монтируются горизонтально. Это устройство защищено от серьезных повреждений, если не весь мотор будет погружен в воду.
• Клеммы насоса обращены вверх.
• Резьбовые соединения снабжены прокладками и защищены герметиками.
• Подключайте насос исключительно к заземленной розетке.

Последовательность монтажных работ

• В случае установки насоса в действующую сеть необходимо слить охлаждающую жидкость. Отопительную систему с большим «стажем» лучше всего очищать, несколько раз проливая по ней воду.
• Функциональная цепочка от клапана и насоса соблюдается в соответствии с правилами установки.
• После установки и проверки система заполняется водой.
• Последний этап — крутится центральный винт, удаляется лишний воздух. Когда из отверстий пойдет вода, элемент готов к работе.

Последний шаг необходим для ручных насосов — автоматические модели сами справляются с воздухом. Но если ваш агрегат ручной, то эту процедуру необходимо повторять каждый раз перед его включением.

Циркуляционный насос для горячей воды: анализ плюсов и минусов

Доступ к быстрой горячей воде является мечтой многих домовладельцев в холодное время года и основной причиной существования циркуляционного насоса для горячей воды. Есть плюсы и минусы добавления насоса в вашу систему отопления. Если вам интересно узнать о них, мы предоставим вам информацию, поскольку мы исследовали преимущества и недостатки рециркуляционного насоса для горячей воды.

Циркуляционные насосы для горячей воды в основном имеют как долгосрочные плюсы, так и краткосрочные минусы, которые могут быть или не быть проблемой, в зависимости от ваших потребностей. Несколько веских причин для приобретения циркуляционного насоса:

• Экономия воды
• Снижает ваши счета
• Обеспечивает более быструю горячую воду
• Обычно не требует обслуживания

Но прежде чем вы получите эти преимущества, вы, вероятно, столкнетесь со следующими недостатками:

• Дорогие первоначальные затраты
• Холодная вода требует ожидания
• Высокие дополнительные расходы

Несмотря на все плюсы и минусы, приобретение этого устройства, соответствующего вашим потребностям, делает покупку стоящей каждого цента! Продолжайте читать, пока мы изучаем преимущества и недостатки и помогаем вам найти подходящий рециркуляционный насос для горячей воды.

Стоит ли использовать рециркуляционный насос для горячей воды?

Если вы живете в более холодном климате, хотите экономить воду или наслаждаетесь комфортом, когда у вас дома есть горячая вода, рециркуляционный насос для горячей воды поможет вам решить некоторые из этих проблем.

Проще говоря, рециркуляционный насос для горячей воды сокращает время, необходимое для нагрева воды, забирая воду из нагревателя и перемещая ее к различным приборам.

Он использует датчик для контроля и запуска горячей воды, когда она падает до определенной температуры. Он также включает в себя обратный клапан для прямого возврата воды в водонагреватель, а не через водопроводную линию.

Хотя циркуляционный насос для горячей воды удобен в работе, вы можете сначала взвесить все за и против. К ним относятся следующие:

Преимущества

Люди обычно спрашивают о рециркуляционных насосах из-за их общего удобства. Помимо этого, вот несколько конкретных преимуществ, которые он предлагает.

Экономит воду

Исследования показывают, что люди тратят впустую от 1 до 3 галлонов из-за ожидания горячей воды. Но когда у вас установлен рециркуляционный насос для горячей воды, вам не нужно держать кран включенным в течение длительного времени, что эффективно снижает потери воды.

Это помогает экономить воду и способствует более щадящему воздействию на окружающую среду.

Снижает счета за электроэнергию

Ваши счета за коммунальные услуги уменьшаются вместе с повышением эффективности использования воды.

Нагрев воды отнимает много сил и потому требует времени. Циркуляционный насос уменьшит количество горячей воды, которая нуждается в нагреве, что снизит общее потребление энергии этими системами отопления.

Быстрый доступ к горячей воде

Циркуляционный насос перекрывает вашу систему водяного отопления, перекачивая горячую воду только тогда, когда она вам нужна. Это приводит к более быстрому доступу к горячей воде по всему дому.

Он также изменяет маршрут, по которому проходит горячая вода, перемещая ее сразу от водонагревателя к прибору и обратно по тому же пути.

Прочтите этот пост, чтобы узнать, сколько времени нужно, чтобы горячая вода дошла до крана?

Не требует технического обслуживания

Установка циркуляционного насоса горячей воды — простой процесс, не требующий особых навыков. Если вы правильно установите рециркуляционный насос для горячей воды, вы можете ожидать, что он практически не будет обслуживаться.

Если ваша текущая водопроводная система сложна или у вас есть сложный рециркуляционный насос, лучше всего обратиться за профессиональной помощью, чтобы убедиться, что все работает должным образом.

Недостатки

Хотя циркуляционный насос имеет ряд преимуществ, его недостатки заслуживают пересмотра. К ним относятся следующие:

Высокая первоначальная стоимость

Большинство домовладельцев колеблются перед покупкой рециркуляционного насоса для горячей воды из-за его первоначальной стоимости, обычно от 200 до 400 долларов. Вы можете установить его самостоятельно, но если вам нужна помощь эксперта, это может стоить до 1000 долларов!

Холодная вода требует ожидания

Одна вещь, которую большинство домовладельцев упускают из виду перед покупкой циркуляционного насоса, заключается в том, что им, возможно, придется дольше ждать холодной воды.

Этому можно противодействовать, если у вас есть отдельные трубы для холодной и горячей воды или если ваш рециркуляционный насос оснащен таймером, который запускает подачу горячей воды только в определенное время.

Высокие дополнительные затраты

Даже если вы сэкономите на первоначальных затратах, наличие циркуляционного насоса может потребовать дополнительных затрат на дополнительные детали или установку. Эти расходы часто включают добавление дополнительной проводки и источников питания, а также замену сенсорных клапанов.

Хотя это незначительные изменения, общая стоимость может составить более крупный окончательный счет.

Рециркуляционный насос для горячей воды Руководство по покупке

Существует широкий выбор рециркуляционных насосов различного качества и ценовой категории. Помимо ваших текущих потребностей, вы должны оценить характеристики каждого насоса.

Вот краткое руководство о том, что следует учитывать при выборе циркуляционного насоса для горячей воды:

Эффективность

Эффективность — одна из главных причин, по которой эксперты рекомендуют циркуляционный насос для горячей воды, поэтому приятно видеть, сколько он может сэкономить вам сейчас и позже. Обратите особое внимание на рейтинги эффективности, чтобы найти насос, действительно созданный для экономии энергии и воды.

Особенности

Насос с большим количеством функций, вероятно, будет стоить дороже, но эти дополнительные элементы могут быть практичными и удобными. Например, некоторые рециркуляционные насосы оснащены таймерами, позволяющими планировать, когда включать и выключать насос горячей воды.

Долговечность

Качество материала и долговечность важны для большинства домовладельцев. Рециркуляционный насос будет работать под давлением ежедневно, поэтому высокое качество сборки лучше всего подходит для устройства с более длительным сроком службы.

Уровень шума

Громкие системы могут мешать, особенно во время отдыха или сна. Если вы не размещаете насос далеко от личного пространства в вашем доме, вы можете приобрести рециркуляционный насос с небольшим шумом при работе или вообще без него.

Совместимость

Прежде чем совершить окончательную покупку, проверьте, совместим ли выбранный вами насос с существующими системами отопления и водоснабжения, чтобы избежать внезапных проблем или дополнительных требований во время установки.

Рекомендуемые марки

Общеизвестно, что многие легкодоступные рециркуляционные насосы для горячей воды надежны. Но чтобы сделать это быстро, вот несколько отличных вариантов:

Laing LHB08100093

Если вы хотите установить насос под раковиной, циркуляционный насос Laing — это то, что вам нужно! Насос работает с уровнем шума 30 децибел, что делает его тихим вариантом.

Он имеет встроенный таймер и не нуждается в отдельном сенсорном клапане, но может потребовать выполнения дополнительных электромонтажных работ.

Нажмите здесь, чтобы увидеть рециркуляционный насос Laing с таймером на Amazon.

Watts 500800

Еще одним отличным выбором является рециркуляционный насос Watts, который оснащен 24-часовым таймером с двойной настройкой, позволяющим настроить время включения насоса.

Он также имеет гибкие водопроводные линии и клапан с датчиком температуры, поэтому вам не придется приобретать его отдельно. Однако он не работает с безбаковыми водонагревателями или водонагревателями с тепловыми ловушками.

Получите рециркуляционную насосную систему Watts Premier на Amazon.

Grundfos 59896155

Циркуляционный насос Grundfos дешевле других и идеально подходит для домовладельцев с ограниченным бюджетом. Это также один из немногих насосов, которые можно установить над водонагревателем или под раковиной.

Недостатком является меньшее количество функций и отсутствие встроенного таймера. Возможно, вам придется покупать и устанавливать дополнительные детали отдельно или эксплуатировать насос без них.

Ознакомьтесь с рециркуляционным насосом Grundfos SuperBrute на Amazon.

Как установить циркуляционный насос для горячей воды

Каждый приобретаемый циркуляционный насос для горячей воды поставляется с монтажным комплектом. Он включает в себя большинство деталей, которые вам понадобятся. Для начала выполните следующие шаги:

1. Выключите водонагреватель

Отключите питание водонагревателя и его газового клапана. Контрольная лампа должна быть выключена для более старых моделей.

После этого перекройте воду, повернув вентиль водонагревателя. Вы также можете перекрыть главный водяной клапан, если не можете найти его на водонагревателе.

2. Слив воды

Слив горячей воды из всех трубопроводов и арматуры при отключении воды. Если вода продолжает течь, это означает, что клапаны вашего водонагревателя все еще открыты.

Слейте горячую воду из водонагревателя через сливной клапан в нижней части, затем закройте его с помощью отвертки.

3. Подсоедините рециркуляционный насос

После слива всей горячей воды с помощью трубного ключа ослабьте и снимите выпускную трубу горячей воды с водонагревателя и замените ее рециркуляционным насосом.

Затем подсоедините линию горячей воды к выходному ниппелю насоса. Обратите внимание, что использовать сантехнический скотч нужно только в том случае, если резьбовой ниппель не имеет резиновой прокладки.

4. Снова включите воду

Снова включите воду и дайте ей пройти через водонагреватель и трубопровод, чтобы вытолкнуть воздух.

Если вы хотите узнать, сколько времени требуется для заполнения водонагревателя, прочитайте этот пост: Сколько времени требуется для заполнения водонагревателя?

5. Снимите и подсоедините сенсорный клапан

Чтобы добавить сенсорный клапан, вы должны расположить раковину дальше от насоса. Перекройте воду в раковину.

Снимите гибкие водопроводные линии с запорных клапанов ближе к стене. Подсоедините линии подачи воды к обоим выходным отверстиям для воды в верхней части сенсорного клапана, затем прикрепите новые гибкие линии от сенсорного клапана к его бокам.

Резюме

Установка циркуляционного насоса горячей воды имеет несколько преимуществ, особенно для домовладельцев, которые хотят сэкономить на потреблении воды и энергии. Однако его главные недостатки – высокая стоимость и меньший доступ к холодной воде.

Тем не менее, рециркуляционный насос для горячей воды подходит для людей, живущих в холодном климате, или домовладельцев, которые предпочитают иметь горячую воду по требованию!

Насос центрального отопления | GreenMatch

Что такое насос центрального отопления?

Владельцы частного дома или коттеджа, использующие для отопления свое имущество систему центрального отопления, возможно, сталкивались с проблемой неравномерного обогрева — когда в одних комнатах теплее или холоднее, чем в других. Чтобы настроить систему центрального отопления таким образом, чтобы обеспечить правильное распределение тепла по всему дому, важно помнить о двух вещах:

1. использовать соединительные трубы большого диаметра — трубы, соединяющие центральное отопление системный котел или тепловой насос с устройствами распределения тепла (радиаторы, теплые полы).
2. используют насос центрального отопления (он же циркуляционный насос) – он обычно устанавливается в определенной части системы отопления и помогает теплоносителю более равномерно распределяться.

Второй вариант наиболее широко используется многими домовладельцами. Это требует меньших финансовых и рабочих затрат на переделку схемы системы центрального отопления для достижения желаемого уровня циркуляции горячей воды.

Кроме всего прочего, установка циркуляционного насоса выполняется в разы быстрее по сравнению с полноценной модернизацией системы центрального отопления. Установив насос центрального отопления, можно добиться следующих результатов:

• сбалансировать температуру всей системы.
• предотвращают скопление воздуха внутри насосов.
• более оптимальное использование инфраструктуры системы отопления.

Чтобы убедиться, что насос, который вы покупаете, соответствует параметрам системы центрального отопления, вы должны помнить, что расчет ваших расходов на отопление и потребностей играет важную роль при выборе циркуляционного насоса, который обеспечит наилучшее соотношение цены и качества.

Расчет требуемой мощности насоса

Производительность насоса ЦО зависит от следующих факторов:

• Диаметральные значения основных частей системы.
• Индикатор пикового давления жидкости (теплоносителя), перекачиваемой из котла/теплового насоса в систему центрального отопления.
• индикаторы емкости охлаждающей жидкости.
• максимальный уровень температуры жидкости, которая циркулирует внутри системы центрального отопления.
• Индикаторы плотности теплоносителя центрального отопления (горячая вода).

Для расчета величины теплопередачи теплоносителя необходимо использовать следующее уравнение (формулу): P=Q , где P указывает расход котла в единицу времени, а Q равно значение, которое указывает мощность жидкости системы отопления. Таким образом, становится понятно, что радиатор тепловой мощностью 10 кВт способен пропустить 10 литров горячей воды (теплоносителя) за одну минуту работы системы центрального отопления.

Важно помнить: Важно учитывать диаметр труб центрального отопления, так как это значение напрямую влияет на скорость проталкивания жидкости в системе. В среднем стандартный расход системы должен быть в пределах 1,5 м/с (при включенной системе центрального отопления).

Следует отметить, что показатели мощности насоса ЦО прямо пропорциональны длине трубопровода.

Типы насосов центрального отопления

В настоящее время на рынке доступны два типа насосного оборудования, которые используются для нагнетания давления в трубопроводах сети центрального отопления и последующего обеспечения надлежащей циркуляции воды в системе.

• А роторный или «сухой» насос типа , который устанавливается таким образом, что исключается прямой контакт с теплоносителем — горячей водой.
• Погружные насосы — имеющие непосредственный контакт с водой, перекачиваемой по всей системе. Таким образом, при проектировании системы центрального отопления важно предусмотреть полное погружение циркуляционного насоса в воду.

Специалисты отмечают, что для высотных многоквартирных домов лучше всего подойдет насос роторного типа, так как такое оборудование рассчитано на перекачку высокого давления. Второй вариант – погружной, оптимален для малоэтажных построек, таких как частные дома, так как обеспечит эффективную циркуляцию воды при непосредственном контакте с водой.

Важно помнить: Работа ротора создает шум, поэтому устанавливать его в доме — плохая идея, так как он будет создавать постоянный дискомфорт домовладельцу.
