Как надежно соединить алюминиевый и медный провода, исключив тем самым проблему контакта «медь/алюминий» в электропроводке / Оффтопик / iXBT Live
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики. Продолжая посещать сайты проектов вы соглашаетесь с нашей Политикой в отношении файлов cookie
Практически всем (и электрикам, и людям далеким от «электричества») известно, что соединение медных и алюминиевых проводов при монтаже электропроводки категорически «противопоказано» и может привести к не только к выходу из строя электропроводки, но и к возникновению пожара. Но бывают такие ситуации, когда обстоятельства вынуждают производить переход с меди на алюминий, или с алюминия на медь и, соответственно, соединять медные и алюминиевые провода.
Соединять медные и алюминиевые провода просто методом скрутки нельзя ни в коем случае. Нельзя их соединять (скручивать) между собой потому, как такое соединение может привести к серьезным проблемам в электропроводке из-за ухудшения со временем электрического контакта между медными и алюминиевыми проводниками (а это приводит к сильному нагреву (сначала только в месте непосредственного соединения, а затем нагрев распространяется «дальше и глубже»), постепенному разрушению изоляции проводов и, как следствие, короткому замыканию).
Для создания «долговечного» и надежного контакта между алюминиевыми и медными проводами, не следует допускать непосредственного контакта меди и алюминия между собой (а если такой контакт неизбежен, необходимы дополнительные действия, обеспечивающие надежность контакта), для чего можно использовать следующие методы соединения:
Самый простой метод соединения проводов — это скрутка.
И хоть данный метод, мягко говоря, не приветствуется правилами устройства электроустановок, он до сих пор часто применяется при монтаже электропроводки в жилых помещениях. И если уж делается скрутка из проводов меди и алюминия, то для достижения надежного и долговечного контакта между этими проводниками, необходимо залудить провода перед скручиванием и затем пропаять конец готовой скрутки. Необходимо отметить, что для лужения алюминиевого провода необходима специальная кислота.
Соединение скруткой медного и алюминиевого проводов с последующей пайкой обычно применяется в распределительных коробках при монтаже скрытой электропроводки или при замене участка электропроводки.
Болтовое соединение медного и алюминиевого провода (с шайбой в качестве разделителя) создает довольно таки надежный контакт, но имеет (по сравнению с паяной «навечно» скруткой), пару минусов. Со временем возможно ослабление болтового соединения, поэтому обязательно применение граверной шайбы, предотвращающей раскручивание болтового соединения.
Но, даже при применении гравера, все равно (хоть и довольно редко), но такому соединению может потребоваться дополнительная затяжка. Так-же такое соединение, из-за его габаритов, довольно затруднительно использовать в распределительных коробках, имеющих небольшой объем внутреннего пространства.
Соединение медных и алюминиевых проводов с помощью винтовой клеммной колодки актуально в случае, когда скрытая электропроводка выполнена из алюминия, а настенные или потолочные светильники, подключаемые к электропроводке, имеют многопроволочные (гибкие) медные провода. Этот метод соединения довольно надежен, прост и быстр. Главное, во время монтажа, не переусердствовать с затяжкой винта, чтобы не передавить винтом провод, или не сорвать резьбу крепления. Со временем такому соединению может потребоваться небольшая дополнительная затяжка винта.
Соединение медных и алюминиевых проводов с помощью кабельной гильзы обеспечивает надежный электрический контакт, долговечно, не требует дополнительных действий по восстановлению надежности контакта с течением времени.
Соединение с помощью гильзы является неразъемным. Соединительные гильзы могут быть как обычными, металлическими, так и специально созданными для задачи, описываемой в данной статье — медно-алюминиевыми. Желательно, чтобы сечение используемых для соединения медных и алюминиевых проводов было одинаковым, или близким по размеру. При условии выполнения надежной электрической изоляции гильзы, данное соединение может быть использовано для укладки в штробу при восстановлении скрытой электропроводки в месте повреждения или выхода из строя провода. Относительными минусами использования для соединения проводов кабельных гильз, можно назвать необходимость приобретения обжимного устройства и «одноразовость» самих гильз.
Это самые распространенные методы соединения медных и алюминиевых проводов «в быту». Для соединения меди и алюминия в «большой энергетике» используются еще и соединительные кабельные муфты, ответвительные зажимы, концевые наконечники и т.д. Но это уже совсем другая история…
Новости
Публикации
В этом посте я хочу рассказать вам, почему полет и взрыв ракеты Starship Илона Маска это не провал, и что показал тестовый пуск. Starship — это проект компании SpaceX, которая разрабатывает…
Бренд GeIL уже давно получил широкую мировую известность выпуская качественные компьютерные комплектующие, не исключением стала и наша страна. А в этом обзоре предлагаю познакомиться поближе с…
Давным давно когда не было ксероксов-принтеров, были плакатные перья, и люди делали ими наглядную агитацию и стенгазеты. Все бы хорошо, но перья эти требовали макания в банку с тушью или…
Все мы знаем, что корова животное крайне полезное от самых ушей до кончика хвоста. Молоко и прочие продукты, получаемые от коровок, являются ценным ресурсом в жизни многих людей, поэтому забота об…
Кухонная вытяжка — лицо всей кухни, подходя к ней, сразу видно, насколько хорошо заботятся о кухне ее хозяева. Но более важно то, что чистота вытяжки это залог чистоты всей кухни и еды, которая на.
Тороплюсь похвастаться классными беспроводными наушниками уже узнаваемого в наших краях бренда HAYLOU. Их новая модель S35 бесспорно заслуживает внимания. Удивительно, но факт, нужно отметить:…
Как правильно соединять медные и алюминиевые провода
В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.
Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.
Способы соединения
алюминиевых проводов с медными
Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд.
Главное соблюдать технологию.

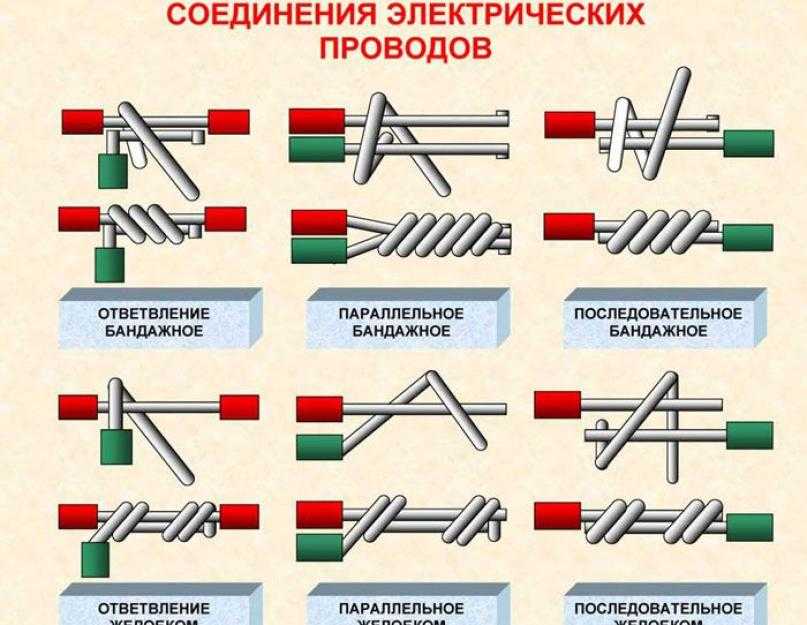

Соединение скруткой
Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.
При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.
Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой.
На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения. Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее недопустимо. Герметизировать скрутку можно любым водостойким защитным лаком.
Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно. Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным. Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.
Резьбовое соединение
алюминиевых проводов с медными
Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срока службы электропроводки и подсоединенных электроприборов.
Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные. Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.
Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки. Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.
Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно.
Если медный провод многожильный, то его сначала нужно пролудить припоем.
Соединение алюминиевых проводов с медными
клеммной колодкой
В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ. Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.
Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов. Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка.
От многократных скруток алюминиевые провода обламываются и становятся короткими. Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.
Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.
Соединение алюминиевых проводов с медными
с помощью клеммной колодки с плоско пружинным зажимом Wago
В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.
На фото одноразовый клеммник Wago.
Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.
Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется. Это является большим недостатком одноразового клеммника.
Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2.
Рассчитаны на ток до 34 А.
Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.
Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.
Неразъемное соединение
алюминиевых проводов с медными
Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника. Сегодня заклепки широко используются для неразъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простота выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.
Принцип работы заклепочника простой, втягивание и отрезание стального стержня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.
Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.
Надежность резьбового и неразъемного соединения заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой.
Только нужно позаботиться о хорошей изоляции оголенных участков соединений.
С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».
Электрохимическая коррозия соединенных металлов
Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.
Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.
Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов.
Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.
Таблица электрохимических потенциалов (мВ)
возникающих между соединенными проводниками
| Металл | Медь, ее сплавы | Свинц-ол. припой | Алюминий | Дюралюминий | Сталь | Нерж. сталь | Цинк покрытие | Хром покрытие | Серебро | Углерод (графит) | Золото Платина |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Медь, ее сплавы | 0,00 | 0,25 | 0,65 | 0,35 | 0,45 | 0,10 | 0,85 | 0,20 | 0,25 | 0,35 | 0,40 |
| Свинцово-ол. припой | 0,25 | 0,00 | 0,40 | 0,10 | 0,20 | 0,15 | 0,60 | 0,05 | 0,50 | 0,60 | 0,65 |
| Алюминий | 0,65 | 0,40 | 0,00 | 0,30 | 0,20 | 0,55 | 0,20 | 0,45 | 0,90 | 1,00 | 1,05 |
| Дюралюминий | 0,35 | 0,10 | 0,30 | 0,00 | 0,10 | 0,25 | 0,50 | 0,15 | 0,60 | 0,70 | 0,75 |
| Сталь мягкая | 0,45 | 0,20 | 0,20 | 0,10 | 0,00 | 0,35 | 0,40 | 0,25 | 0,70 | 0,80 | 0,85 |
Нерж. сталь | 0,10 | 0,15 | 0,55 | 0,25 | 0,35 | 0,00 | 0,75 | 0,10 | 0,35 | 0,45 | 0,50 |
| Цинк покрытие | 0,85 | 0,60 | 0,20 | 0,50 | 0,40 | 0,75 | 0,00 | 0,65 | 1,10 | 1,20 | 1,25 |
| Хром покрытие | 0,20 | 0,05 | 0,45 | 0,15 | 0,25 | 0,10 | 0,65 | 0,00 | 0,45 | 0,55 | 0,60 |
| Серебро | 0,25 | 0,50 | 0,90 | 0,60 | 0,70 | 0,35 | 1,10 | 0,45 | 0,00 | 0,10 | 0,15 |
| Углерод (графит) | 0,35 | 0,60 | 1,00 | 0,70 | 0,80 | 0,45 | 1,20 | 0,55 | 0,10 | 0,00 | 0,05 |
| Золото Платина | 0,40 | 0,65 | 1,05 | 0,75 | 0,85 | 0,50 | 1,25 | 0,60 | 0,15 | 0,05 | 0,00 |
Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ.
Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!
А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.
Можно ли паять медную проволоку? Вот как!
Александр Берк
«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».
Соединение медных проводов с помощью пайки может быть необходимо для фиксации электроники или использования в различных художественных проектах по металлу. Пайка — это процесс использования расплавленного присадочного металла (припоя) для соединения нужных кусков металла.
Прочтите наше пошаговое руководство по успешной пайке медных проводов. Соблюдение каждого шага необходимо для правильного закрепления проводов и безопасного выполнения задачи. Ваша безопасность должна быть главным приоритетом при пайке или использовании подобных электроинструментов.
Приобретение паяльного оборудования
Для правильной пайки медных проводов вам понадобится всего несколько предметов. Хотя этот процесс не требует большого количества предметов, поиск качественных материалов и их правильное использование необходимы для надлежащего завершения работы.
Для пайки медных проводов вам потребуются следующие предметы:
- Паяльник: Этот ручной инструмент нагревает припой вокруг медных проводов. Убедитесь, что вы следуете инструкциям на конкретном утюге для настройки температуры и правильного использования.
Паяльные инструменты для электрических применений должны быть в диапазоне 25-30 Вт. - Припой: Для достижения наилучших результатов используйте электрический припой, так как он прочнее и создает более надежное соединение, чем другие припои. Этот тип припоя предназначен для электрических применений, поскольку другие могут повредить компоненты провода. Ищите припой, в котором указано, что он использует флюс со смоляным сердечником.
- Губка: Вам понадобится влажная губка для очистки жала паяльника перед использованием, чтобы избежать попадания мусора.
- Инструмент для зачистки проводов (при необходимости): Изоляция должна быть удалена с участка для прямого доступа к проводам.
- Термоусадочная трубка: При желании ее можно использовать для повторной изоляции на конце. Если вы планируете это сделать, трубку нужно будет поместить на один конец провода, прежде чем соединить их вместе.
Паяльные инструменты для электрических применений должны быть в диапазоне 25-30 Вт.
Поскольку требуется ограниченное количество материалов, пайка в домашних условиях является относительно недорогим и простым процессом. Материалы для пайки обычно входят в наборы, в которых есть все необходимые материалы для правильной пайки в различных приложениях.
Источник: Maker’s Space, ToolBoom
Соблюдайте важные правила техники безопасности
Температура паяльника может достигать 800° F (400° C), и с ним следует обращаться осторожно. Поскольку вы работаете с опасным оборудованием, меры предосторожности должны быть главным приоритетом перед началом любого проекта.
Наиболее важные меры безопасности, которые следует учитывать при пайке, включают:
- Используйте СИЗ: Вы должны носить защитные очки, чтобы припой не распылялся во время процесса.
- Припой в проветриваемом помещении: Пары, выделяемые расплавленным припоем, могут быть токсичными при вдыхании в высоких концентрациях. Хорошо проветриваемое помещение предотвратит возможные раздражения.
- Проверить настройки мощности и мощности: Убедитесь, что ваш паяльник настроен на правильную мощность и температуру при работе с медной проволокой. Отдельный инструмент должен поставляться с инструкциями по использованию настроек.
- Используйте паяльную подставку: Во избежание любого контакта с жалом паяльника утюг следует вернуть на подставку. Любой контакт с рабочей поверхностью может быть опасен.
- Провода должны быть отсоединены: Медные провода никогда не должны быть подключены или использоваться во время пайки. Убедитесь в отсутствии электрического тока.
Хорошо проветриваемое помещение предотвратит возможные раздражения.Аккуратная работа не только защитит вас и окружающих, но и обеспечит наилучшую пайку и эффективное соединение проводов.
Источник: Университет Стоуни-Брук, Орегонский государственный университет
Зачистка изоляции проводов (при необходимости)
Медные провода должны быть полностью доступны для использования припоя для эффективного соединения материалов.
Это означает, что любая изоляция проводов должна быть удалена из области пайки. Если вам нужно снять изоляцию, вы будете использовать свои инструменты для зачистки проводов на этом этапе процесса.
У большинства инструментов для зачистки проводов есть руководство по работе с проводами различных размеров. Вы поместите провод в отмеченное отверстие, зажмите и пропустите его через инструмент. Это снимет изоляцию с провода. Мы рекомендуем снимать немного больше изоляции, чем требуется, чтобы пайка не соприкасалась с изоляцией.
Источник: Helpful DIY
Переплетение медных проводов для соединения материалов
При повторном соединении медных проводов они должны быть переплетены и переконфигурированы так, чтобы все провода плотно соприкасались. Для этого осторожно расправьте каждый конец проводов, которые вы планируете соединить. Обычно они туго накручены, но вы можете слегка распушить их, чтобы они выглядели как щетинки на метле.
После того, как оба набора проводов будут разложены, вы можете поместить их друг в друга, чтобы провода переплелись и встроились друг в друга.
Затем вы можете скрутить провода вместе, чтобы создать прочное и стабильное соединение между обеими сторонами. В этом видео вы можете посмотреть, как соединить провода.
Это соединение проводов, но не окончательное решение, поэтому необходимо выполнить описанные ниже шаги пайки.
Тепловой паяльник
Следуйте инструкциям на вашем утюге для правильного нагрева. Припой плавится при температуре 360-370°F (180-19°С).0 ° C), но железо может нагреваться до гораздо более высоких температур. Температура, на которую вы устанавливаете утюг, будет зависеть от модели утюга, в частности от наконечника. Наконечники с большей площадью поверхности и большей мощностью могут не нуждаться в высокой настройке для эффективного плавления припоя.
После того, как паяльник нагреется до необходимой температуры, самым ответственным шагом является протирание жала влажной губкой. Эта губка должна быть влажной, чтобы удалить любой потенциальный мусор, оставшийся на утюге, и избежать возгорания губки.
Если наконечник не протирать, может произойти окисление из-за накопления на больших уровнях.
Источник: Metcal
Позвольте мне помочь вам улучшить вашу сварку!
Подпишитесь на мой еженедельный информационный бюллетень и получайте полезные советы, инструменты и теоретические сведения о сварке и соединении.
Нанесение припоя на медный провод
После выполнения всей этой подготовки вы можете нанести припой на медный провод. Для этого выполните следующие действия по порядку:
- Закрепите провода для пайки: У вас есть только две руки, которые будут использоваться для удержания припоя и утюга. Закрепите обе стороны соединенной проволоки, чтобы они не двигались при прикосновении к утюгу. Они должны быть приподняты над рабочим пространством, чтобы у вас был доступ к области под проводами.
- Поместите паяльник под провод: Прикоснитесь жалом паяльника к медным проводам. Это нагреет проволоку, чтобы ваш припой расплавился. Ваш припой будет нанесен напротив утюга (поверх проволоки).
- Расплавленный припой: Сначала поместите припой на наконечник, чтобы он расплавился. Затем вы будете перемещать припой вверх и вниз по верхней части провода, чтобы покрыть его тонким слоем. Использование слишком большого количества припоя затруднит прохождение электрического тока через провод с дополнительным сопротивлением. Паяльник не будет двигаться в течение всего этого процесса.
- Удалите излишки припоя: Если есть комки или избыток припоя, вы можете повторно нанести утюг, чтобы расплавить припой и дать стечь излишкам. Это должно быть сделано после охлаждения, чтобы проверить результаты.
Ваш припой будет нанесен напротив утюга (поверх проволоки).Источник: TWI, Science Buddies
Повторная изоляция проводки с помощью термоусадочной трубки
После полного остывания пайки можно снова изолировать участок с помощью термоусадочной трубки. Хотя этот шаг не является обязательным, он придает проводу законченный вид и предотвращает оголение провода.
Вам нужно будет найти трубку, близкую по размеру к проводам, которые вы использовали, и убедитесь, что вы используете более длинный кусок, чем желаемая область покрытия.
Тепловые пушки следует использовать для усадки труб вокруг проводов. Перемещайте тепловую пушку вперед и назад, чтобы равномерно распределить тепло по всему изделию. Делайте это до тех пор, пока трубка плотно не закрепится вокруг ранее открытой области.
Эффективная пайка медных проводов
Хотя пайка медных проводов является довольно простой задачей, необходимо тщательно выполнять каждый шаг, чтобы обезопасить себя и гарантировать правильное выполнение работы с первого раза. Самое важное, что нужно помнить, это использование пайки в умеренных количествах. Вы хотите покрыть площадь, достаточную для того, чтобы обеспечить перенастройку проводов, но не препятствовать плавному перемещению электрического тока.
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *
- 1 — Есть решение!
- 2 — Узнал что-то новое
- 3 — Не совсем
- 4 — Совсем нет
Мы очень ценим ваш отзыв!
Отметьте свой рейтинг! (необязательно)
Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!
«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».
Александр Берк
Немного о себе: Я сертифицированный международный инженер по сварке (IWE), работавший в различных проектах по сварке TIG, MIG, MAG и контактной точечной сварке. В последнее время он работал инженером-технологом по процессам лазерной и TIG-сварки. Чтобы ответить на некоторые вопросы, которые мне часто задавали или задавались во время работы, я завел этот блог. Это стало чем-то вроде любимого проекта, так как я хочу узнать больше о сварке. Я искренне надеюсь, что это поможет вам улучшить ваши результаты сварки так же, как помогло улучшить мои.
Последние сообщения
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *
- 1 — Есть решение!
- 2 — Узнал что-то новое
- 3 — Не совсем
- 4 — Совсем нет
Мы очень ценим ваш отзыв!
Отметьте свой рейтинг! (необязательно)
Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!
Как залудить многожильный электрический провод
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 22.03.23
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Кевин Норрис
В этой статье
Как работает лужение многожильных проводов
Вопросы безопасности
Выбор подходящего припоя
Обзор проекта
Лужение — это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Процесс лужения проводов перед пайкой обычно используется для скрепления тонких проводов и упрощает их подключение к винтовым клеммам или другим разъемам.
Это также гарантирует, что все провода имеют электрическое соединение. В качестве инструмента для лужения проводов можно использовать простой паяльник вместе с парой инструментов для зачистки проводов.
Однако не все провода следует лужить. При определении того, когда лужить или не лужить провода, учитывайте, будет ли провод обжат. Паяные соединения некоторых луженых проводов могут сломаться при обжиме, поэтому использование обжимного инструмента или наконечника на проводе может обеспечить более надежное электрическое соединение, чем лужение.
Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.
Как работает лужение многожильных проводов
Обратите внимание, что в лужении не участвует «жесть». В качестве материала используется только электрический припой. При нагреве паяльником припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм.
Это обеспечивает плотное электрическое соединение и практически исключает возможность соприкосновения незакрепленных жил провода с распределительной коробкой или выхода из-под клеммного винта.
Что такое электрический припой?
Электрический припой обычно содержит канифольное ядро, содержащее материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.
Вопросы безопасности
Пайка должна выполняться с осторожностью! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работайте над термостойкой поверхностью и вдали от всего легковоспламеняющегося. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Рекомендуется попрактиковаться в пайке, используя обрезки того же провода, который вы будете припаивать для своего проекта.
Если вы работаете с существующим проводом во время электрического проекта, также важно определить его тип перед лужением или подключением любых новых проводов; Вы можете сказать, является ли провод алюминием или луженой медью, отрезав один конец и внимательно осмотрев внутреннюю часть.
Правильный выбор припоя
Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником. Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, для зачистки и лужения проводов, так как это может повредить провод или его изоляцию. Кислотный припой предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без сердцевины из канифоли, вам может потребоваться нанести на проволоку флюс как часть процесса пайки.
Оборудование/инструменты
- Паяльник
- Губка
- Многожильный электрический провод
- Инструмент для зачистки проводов
Материалы
- Бескислотный припой со смоляным сердечником
Ель / Кевин Норрис
Подготовьте проволоку
Лужение должно производиться на оголенной проволоке.
Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.Ель / Кевин Норрис
Подготовка паяльника
Подключите и включите паяльник и дайте ему нагреться. Быстро протрите жало паяльника влажной губкой. Это устраняет любое окисление, которое могло произойти во время нагревания утюга.
Ель / Кевин Норрис
Нанесите припой на провод
Вытяните припой из катушки по прямой линии. При желании вы можете зажать провод в инструменте «третьей руки» или подобном термостойком держателе.
Прикоснитесь наконечником припоя к наконечнику паяльника, чтобы создать небольшую лужицу жидкого припоя на жалом. Это поможет проводить тепло к проводу. Затем прикоснитесь жалом паяльника к нижней стороне провода, чтобы припой соприкоснулся с проводом.
Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.
