Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства – лучше спаять, чем просто скрутить и замотать изолентой.
 Почему пайка всегда лучше скрутки?
 Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков. Во-первых, скрученные на скорую руку провода достаточно легко рассоединить одним неосторожным движением.
 Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта может существенно увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.


 Кроме того, слабый контакт – это возможные перебои с проходом тока через место соединения. На ряду с прерывистой работой прибора будет наблюдаться искрение и постепенное перегорание проводника. Итог у такой эксплуатации один – скрутка опять становится местом разрыва цепи.
 Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
 Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, а сопротивление отремонтированного участка цепи не увеличится. Если спаянные провода еще и в термоусадочную трубку поместить, то будет не только надежно и правильно, но и красиво.
 Что нужно для правильной пайки проводов?
 Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, есть практически у каждого. Если нет, в интернет-магазине «Квант» можно найти минимальный набор инструментов и материалов.

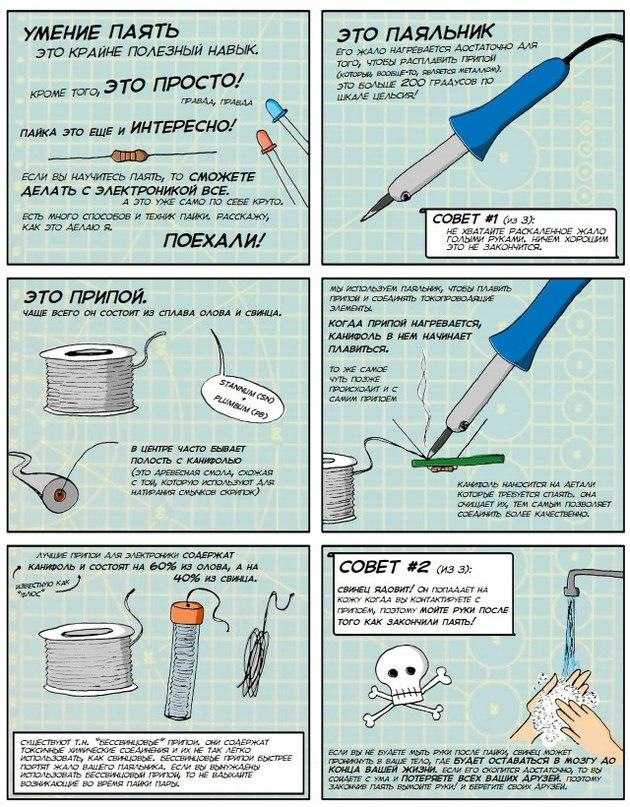

 Итак, для выполнения пайки проводов понадобится следующее:
 • паяльник;
 • канифоль;
 • припой;
 • канцелярский нож;
 • термоусадочная трубка.
 Самое дорогостоящее из этого списка – это паяльник. Заменить его, к сожалению, ничем другим нельзя.
 Вместо канифоли можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном взаимодействии с металлическими проводниками ослабляет место соединения.
 Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы. Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
 Канцелярский нож понадобится для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
 Термоусадочная трубка – отличная современная альтернатива традиционной изоленте. С ее помощью место соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение пользователей электрическим током. В конце концов – выглядит трубка более аккуратно, чем изолента.
 Как спаять два медных провода?
 Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющих многожильную структуру.


 Первым делом необходимо произвести снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко сделать при помощи зажигалки или спичек – под воздействием огня покрытие выгорит за пару секунд.


 Второй шаг – закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.


 Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).


 Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом же этапе на один из проводов надевается термоусадочная трубка нужных размеров. Если этого не сделать, то после пайки придется все делать заново.

 Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого необходимо провести паяльником вдоль линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки – это время остывания олова. В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.

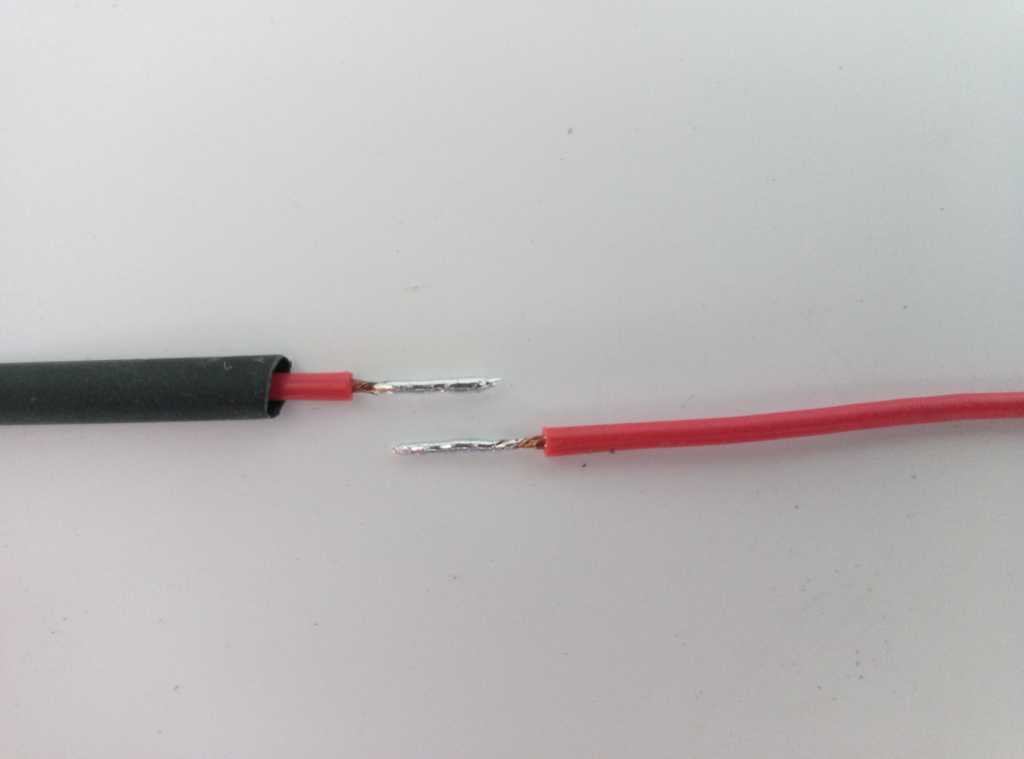

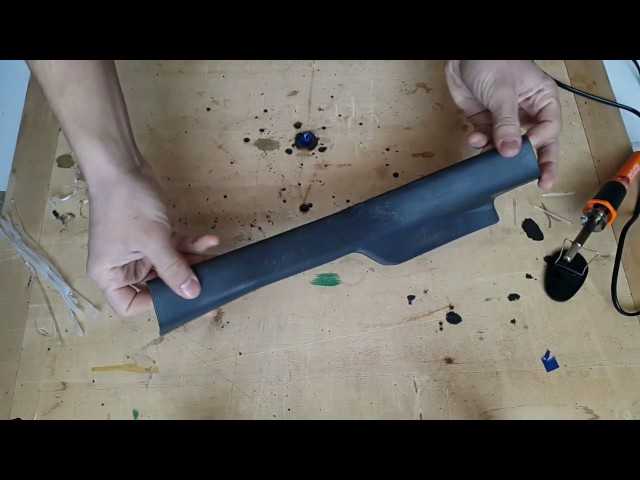

 Последний шаг – применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, которые не гаснут при ветре, так как температура их пламени чрезмерно высокая, и трубка просто портится.

 Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности добиться не получится.


как припаять, совету по выбору паяльника и описание процедуры паяния

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

  • Можно найти паяльники, находящиеся в диапазоне от 15 до 30 Ватт. Такие приборы используются для припаивания деталей плат, а также для электрических схем. Для того чтобы перепаять неправильное соединение толстых проводов, потребуются паяльники, которые будут мощностью выше.
  • Существуют также акустические паяльники. Обычно они используются электротехниками, которые занимаются пайкой оргтехники. Его преимущества заключаются в том, что он отличается от других моделей низкой теплоёмкостью, небольшими размерами, а также отличной работоспособностью. Его используют для весьма тонкой паечной работы, например, для сборки схем.
  • Также существуют паяльники промышленные. Эти аппараты используются для довольно больших и трудных работ. Там, где требуется вмешательство прибора очень высокой мощности. Применяются промышленные паяльники для присоединения шасси, калибровочных кабелей или витражной работы.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

  • Возможность регулирования температуры практически до градуса;
  • С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
  • Долговечность прибора;
  • Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

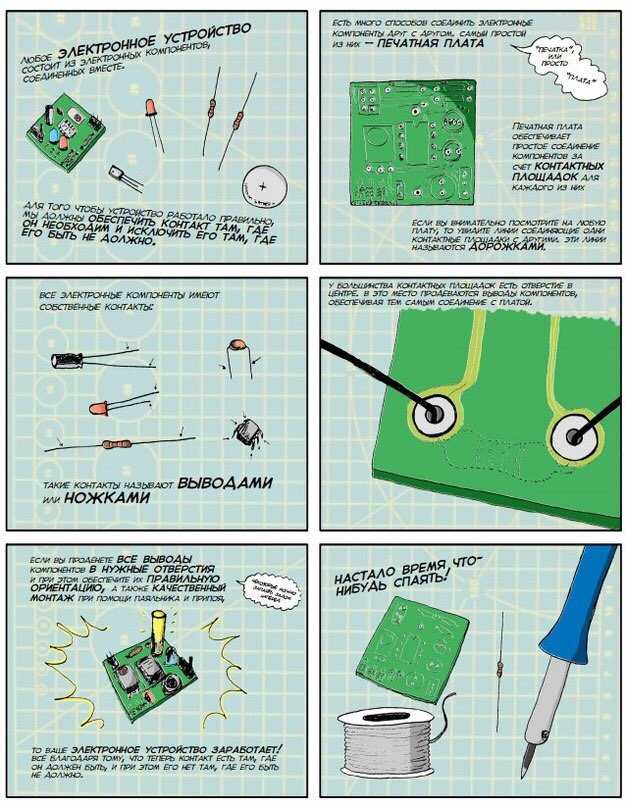

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

  • Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
  • Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
  • Следует повторять эти манипуляции с жалом (погружение в канифоль — олово — приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли, после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом — паяльной пастой, которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

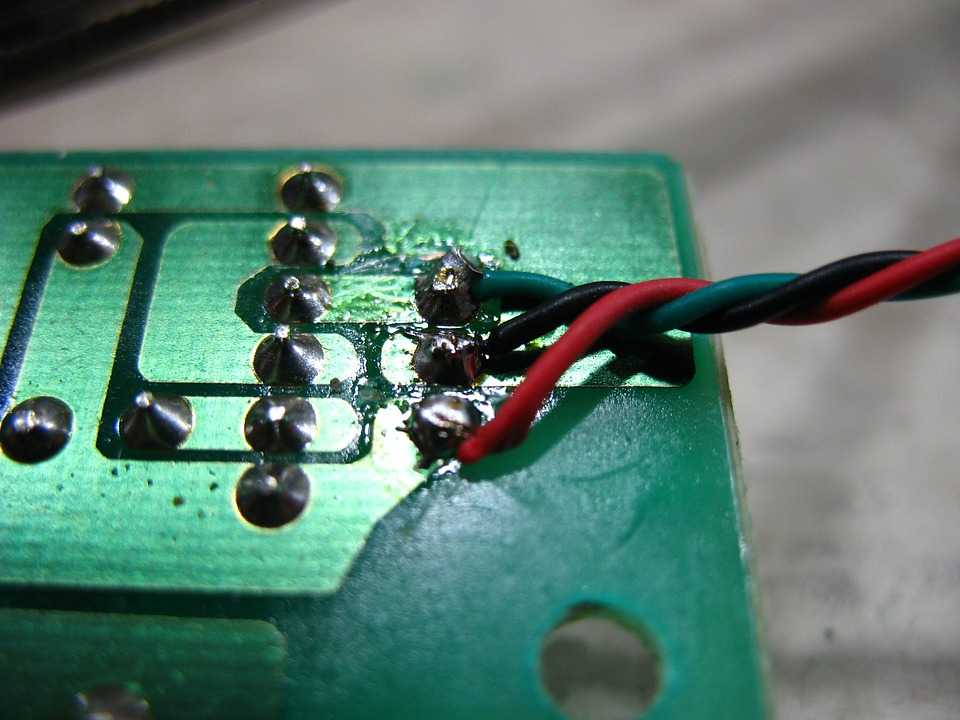

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника, которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода, кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Выводы

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен, но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.
