Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще.

Опрессовку можно использовать в соединительных коробках.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

Узнайте больше:

• Безопасная электропроводка на даче: от предохранителя до УЗО
• Монтируем с умом: как сэкономить на электропроводке
• Как сделать скрытую проводку в деревянном доме законно и безопасно

09.02.2022

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.

• Сварка.

• Спайка.

• Обжим.

• Клеммное соединение.


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.

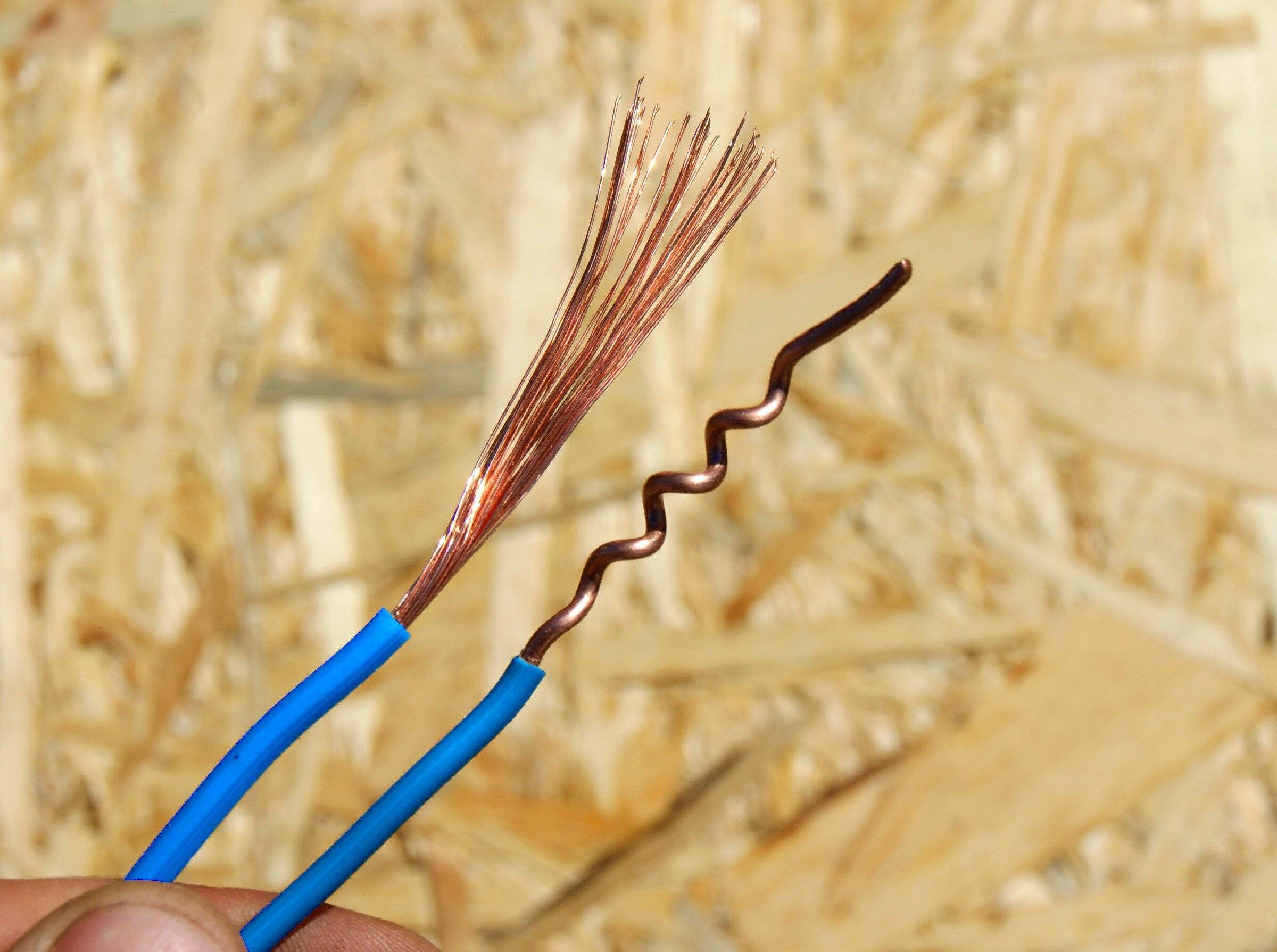

Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.

Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.

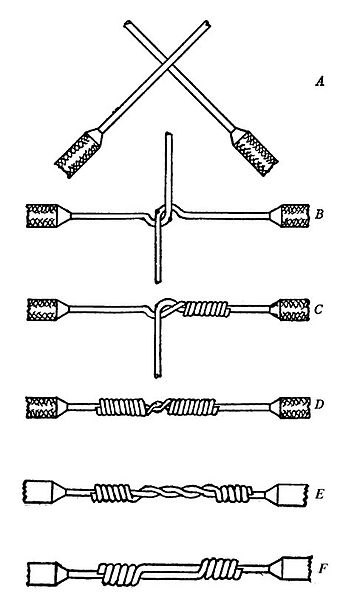

3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.   Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Как скрутить проволоку: самоучитель

Сделайте именно ту толщину, которая вам нужна

Этот маленький трюк может означать разницу между поникшей головой от стыда и невероятно успешным ремесленным опытом.

Я почти постоянно использую для своих поделок проволоку, но иногда она недостаточно толстая и слишком гнущаяся.

Затем я перехожу к своему запасному плану, скручивая вместе две нити проволоки, чтобы сделать что-то гораздо менее гибкое, но с гораздо большей прочностью.

Это единственный способ, который я нашел, чтобы получить точный размер проволоки из всех моих вариантов вязальной проволоки, медной проволоки и всех других кусочков, которые я собираю.

С помощью этой техники легко настроить толщину в соответствии с вашими требованиями.

Вам понадобится длинный провод, как минимум втрое больше, чем вы хотите получить. Поскольку вы будете складывать его вдвое, а затем скручивание займет часть длины, отрежьте его намного длиннее, чем вы думаете.

Конечно, если вы похожи на меня, вы всегда можете использовать ту длину, которая у вас есть, даже если она не подойдет для того, что вы хотите для конкретного ремесла.

Аккумуляторная дрель — одна из основных частей этого проекта. Вам также понадобится крючок для чашки или какой-либо другой способ удержания конца проволоки.

Посмотрите короткое видео ниже, чтобы узнать, как вставить его в дрель;

Сложите длинный кусок проволоки вдвое, убедившись, что концы примерно одинаковые. Наденьте сложенную вдвое часть на крючок для чашки, а свободные концы проволоки возьмите и вставьте в патрон дрели.

Убедитесь, что сначала вынули все сверла — для этого патрон должен быть пустым.

Затяните патрон ключом или, удерживая патрон, осторожно нажмите на дрель.

Вытяните проволоку, но держите сверло так, чтобы куски проволоки не вылезли наружу.

Включите дрель, и она начнет наматывать проволоку. Крутите до тех пор, пока не получите нужное количество крутки для вашего проекта, затем остановитесь.

Снимите проволоку с крюка для чашек и освободите патрон дрели, и у вас есть первая скрученная проволока.

Что попробовать;

• Используйте две разные жилы провода разного сечения и посмотрите, что получится
• Используйте тот же метод, чтобы раскрутить провод, например, телефонный или электрический кабель

Что можно сделать из кусков скрученного провода ?

Я только начал экспериментировать с этим, но есть некоторые вещи, которые я сделал или планирую сделать; подсвечники, горшок для растений и сердце из проволоки.

---

---

Узнайте, что нужно для творчества — у всех нас есть ген, но как его развить? Получите бесплатное руководство!

Заполните форму ниже для вашей копии;

(Не разочаровывайтесь — используйте адрес электронной почты, который примет бесплатную загрузку — некоторые адреса электронной почты .aol не будут.

Если вы не увидите загрузку в течение нескольких минут, повторите попытку с другим адресом электронной почты. — извините за беспокойство.)

---

Скручивание и лужение UL1015 18 AWG Монтажный провод

Содержание

• UL1015 Обзор соединительных проводов
• Резка провода UL1015 18 AWG на станке
• UL1015 Одножильный провод 18 AWG VS Многожильный провод
• Лужение UL1015 Соединительный провод 18 AWG
• Скручивание UL1015 Медный провод 18 AWG
• Печатная этикетка на термоусадочной трубке по запросу

………………………………………………………………………………….

Скручивание проволоки и лужение UL1015 18 AWG. Связывание проволоки быстро, эффективно и просто, если вы являетесь контрактным производителем с правильными инструментами и оборудованием, но это может быть сложно без крутильного станка и станции лужения. Провод можно разрезать на станке для обработки проводов или вручную с помощью ручного инструмента для снятия изоляции. Машина — это не просто настройка, которая работает каждый раз. У оператора машины есть месяцы обучения, чтобы приспособить машину к своему стилю. Во многих случаях настройка работает с первой попытки, но часто необходимо внести коррективы для достижения максимального качества.

Купить соединительный провод здесь

Лаборатория страховщиков (UL) — это сторонний испытательный центр, который утверждает изоляцию медных проводов до определенных уровней. Например, когда производитель проектирует и изготавливает провод из ПВХ для работы с напряжением 600 вольт, было бы неплохо знать это с большей уверенностью, а не доверять им. UL разработала собственный процесс под номером 1015, который утверждает, что изоляция проводов выдерживает напряжение до 600 вольт и температуру 105°C. Знак одобрения UL настолько признан во всей отрасли, что многие пользователи называют «провод UL1015» так, как будто это особый тип. Канадская ассоциация стандартов (CSA) — это тот же тип утверждения, основанный в Канаде.

Провод UL1015 может состоять из цельной медной жилы или из нескольких медных жил. Сплошная проволока используется для меньшей гибкости, когда пользователь хочет, чтобы проволока сохраняла свою форму во время применения. Использование нескольких медных жил 30 AWG для достижения диаметра 18 AWG потребует больше работы, но обеспечит гораздо большую гибкость. Как правило, когда люди используют ПВХ-провод UL1015, они строят бытовую технику и электронные устройства, что упрощает использование гибкого провода по сравнению с жестким проводом.

Медные жилы также покрываются оловом перед завершением процесса лужения, описанного ниже. Провод UL1015 может поставляться с оголенными медными или лужеными медными жилами под изоляцией, и олово покрывает каждую отдельную жилу, а не всю. Пряди все еще могут изнашиваться и создавать беспорядок, когда они встречаются с другими предметами. Добавленное оловянное покрытие помогает прилипать к олову и припаиваться на более поздних этапах процесса сборки. Когда к медным жилам добавляется тепло, олово слегка плавится и помогает прилипнуть к нанесению. Это значительно облегчает залудение всех проводов ниже.

Резка проволоки UL1015 18 AWG на станке

Оператор начнет с установки общей длины, которую необходимо отрезать, а также длины полосы на каждом конце. Как правило, с каждого конца снимается небольшое количество изоляции, чтобы прикрепить провод к устройству заказчика. Например, провода и кабели соединяют электричество, что означает, что провода должны быть к чему-то подключены, а это означает, что клиент обычно рад получить провода с открытыми концами. Одна из проблем, которая возникает при зачистке изоляции на каждом конце, заключается в том, что многочисленные медные жилы могут быть повреждены и изношены во время упаковки, упаковки и транспортировки. Чтобы избежать растрепывания прядей, большинство клиентов просят, чтобы каждый конец был покрыт оловом, что объединяет пряди в единый пучок.

Еще несколько вещей, которые нужно настроить, это опускание лезвий север-юг, чтобы срезать изоляцию. Лезвия должны располагаться достаточно близко, чтобы разрезать и удалять изоляцию, но достаточно далеко, чтобы не поцарапать, не порезать и даже не порезать медные жилы. Меньшее количество меди эквивалентно меньшей проводимости, что может серьезно повредить приложению, для работы которого требуется определенное количество электроэнергии. Нескольких образцов должно быть достаточно, чтобы оператор машины отрегулировал настройки лезвия и продолжил работу по нарезке проводов 18 AWG по длине.

UL1015 Одножильный провод 18 AWG VS Многожильный провод

Если провод нужно разрезать, зачистить и лужить, почему бы просто не купить сплошной провод вместо того, чтобы проходить процесс лужения? Ответ заключается в сохранении гибкости провода. Например, 24-дюймовый многожильный провод UL1015 18 AWG может легко обмотаться вокруг вашего запястья благодаря 16 жилам из меди 30 AWG. Сравните это со сплошной медной проволокой 18 AWG, которая может изогнуться вокруг вашего запястья зубчатым форматом, и она будет удерживаться на месте, как только она успешно сделает это. После того, как машина отрезала соединительный провод и зачистила его, многожильный медный провод можно погрузить в припой с температурой 800 градусов по Фаренгейту. Этот процесс, хотя и является более трудоемким, позволяет покупателю сохранить гибкость проволоки, не ставя под угрозу простой в использовании твердый наконечник отрезанной проволоки.

Ручная обрезка проводов с помощью ручного инструмента займет гораздо больше времени, в основном из-за снятия изоляции с каждого конца. Каждый кусок нужно будет измерить по общей длине, ровно отрезать и последовательно удалить 0,25 дюйма с каждого конца. Полузачистка каждого конца более сложна, потому что для вытягивания изоляции требуется давление, поэтому может быть трудно приложить достаточное давление, чтобы отделить его, но достаточно легкое, чтобы удержать его прикрепленным к остальной части провода.

Лужение UL1015 Соединительный провод 18 AWG

Провода UL1015 18 AWG настолько подвержены износу, что машина обычно режет провод, частично зачищая каждый конец, а не полностью удаляя изоляцию. Затем оператор может быстро связать партии проволоки со станка, сложить их в транспортировочный бункер и отправить на участок лужения. После выполнения функции контроля качества на участке машинной резки путем проверки длины, поиска царапин на меди и проверки того, что используется правильный провод, отрезанные провода направляются на участок лужения.

Первым делом оператор лужения должен проверить уровень нагрева припоя и подготовить запас флюса для погружения проводов перед погружением в олово. Провода сначала погружаются во флюс, который представляет собой прозрачную жидкость, используемую наподобие лосьона для загара, чтобы уменьшить эффект горения припоя. Без флюса медные жилы рискуют сгореть, а не пропитаться оловом. С другой стороны, при использовании флюса медные нити пропитываются оловом, не обжигаясь непосредственно под действием высокой температуры.

Для контрактных производителей важно использовать бессвинцовый припой при лужении проводов и кабельных изделий, поскольку известно, что свинец содержит опасные вещества, которые особенно подвержены воздействию в процессе лужения (копчения). Соответствие RoHS относится в основном к тому, что все, что используется в производстве медных проводов, «не содержит свинца», и в большинстве случаев на чертежах со спецификациями упоминается «соответствие RoHS», что касается отсутствия свинца. Весь этот жгут проводов из медного провода UL1015 18 AWG, изоляции и олова считается соответствующим требованиям RoHS.

Процесс для оператора заключается в том, чтобы одновременно взять 2-3 провода, снять изоляционные пластины, погрузить их во флюс и погрузить в жестяной котел. Повторите процесс с другой стороны. Пока оператор продолжает процесс, ему нужно искать такие проблемы, как большие капли олова, комки олова, острые края и изогнутые медные жилы. Самая большая проблема возникает из-за потертых медных жил, которые еще не были погружены в воду. Припой не выпрямит нити, и олово приземлится там, где лежат твердые куски меди. Таким образом, первый шаг процесса заключается в проверке хорошей скрутки медных жил перед погружением их во флюс. Быстрое погружение в припой и быстрое отсоединение обеспечат наилучшее покрытие олова без комков или капель. Внешний диаметр не должен увеличиваться невооруженным глазом, и в приложении заказчика может не хватить места для обработки большого количества припоя, добавленного к диаметру.

Скручивание UL1015 Медный провод 18 AWG

Процесс скручивания выглядит проще, чем кажется оператору. Машина работает как дрель, где две проволоки помещаются в машину, крепко сжимаются и раскручиваются до желаемого количества витков на дюйм. На конце, который входит в машину, есть отверстие минимум полдюйма для удержания. Другой конец закручивается до кончиков пальцев оператора. Скручивание медных проводов уменьшает размер медного электромагнитного поля во время работы приложения. Если поле составляет 6 дюймов вокруг медных проводов, но только 3 дюйма после их скручивания, то другие провода могут проходить ближе друг к другу, не опасаясь пересечения линий и сигналов.

Оператор начинает с двух уже луженых проволок, выстраивает их на одинаковой высоте и плотно вставляет в крутильный станок. Затем крепко возьмитесь за конец и нажмите педаль до упора. Ножная педаль настроена на вращение определенное количество раз в зависимости от длины проводов и желаемого количества витков на дюйм. Машина позволяет легко поставлять клиенту однородный продукт со стандартным набором витков на дюйм в зависимости от допусков для их применения.

Измерение конечного продукта может быть затруднено. Было бы разумно прочитать все инструкции, прежде чем начинать сборку игрушки, но большинство из нас этого не делает. В этом случае весь жгут скрученных и луженых проводов должен быть завершен до начала всей работы. После скручивания двух проводов длина сокращается, иногда на приличную величину, но всегда до определенной величины для каждой работы. Например, в спецификации сказано, что окончательный жгут проводов после скручивания должен иметь длину 6 дюймов. Тогда исходные куски не режут до 6 дюймов, а до 6,25 дюймов. Но в этом случае разумно отрезать несколько образцов, залудить их и скрутить, чтобы увидеть окончательную длину, прежде чем резать всю проволоку и залуживать их все, просто чтобы выяснить, что длина была неправильной для начала.

Термоусадочная трубка Печатная этикетка По запросу

По запросу клиента большинство контрактных производителей могут добавить этикетку в центр сборки проводов. Это может быть напечатанная этикетка на белой поверхности, которая прилипает к подвеске, или частично прозрачная, чтобы ее можно было обернуть несколько раз. Там также может быть напечатанный кусок термоусадочной трубки, сжатый до жгута для аккуратного вида. На трубку может быть нанесен логотип клиента, номер детали и номер заказа или что-либо еще, что может поместиться на этикетке.
