Как правильно подключить автоматы в электрическом щите?

Выключатели, также называемые пакерами или автоматами, представляют собой коммутационные устройства, задачей которых является подача тока на элементы электрической сети и, в случае неисправности, автоматическое отключение. Обычно они устанавливаются в электрическую панель и защищают цепь от повреждений, вызванных чрезмерными нагрузками, падениями напряжения и короткими замыканиями. В этом материале мы расскажем о том, как классифицируется данное оборудование, каковы особенности его эксплуатации и как правильно подключить автоматы в электрощитке.

Содержание

  1. Классификация автоматических выключателей
  2. Автоматические выключатели: устройство и принцип действия
  3. Публикация
  4. Тепловой выпуск
  5. Магнитный выпуск
  6. Селективные переключатели с полупроводниковым расцепителем
  7. Как выбрать машину?
  8. Основные параметры схемы выключателей
  9. Установка выключателя в электрощит своими руками
  10. Униполярный переключатель
  11. Двухполюсный автомат
  12. Соединительные кабели
  13. Особенности подключения самонесущего изолированного кабеля к вводной машине
  14. Заключение

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они отличаются следующими особенностями:

  • Ток главной цепи. Он может быть переменным, постоянным или комбинированным.
  • Метод контроля. Оборудование может управляться вручную или с помощью моторного привода.
  • Способ установки. Устройства бывают съемными, выдвижными или стационарными.
  • Тип выпуска. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

  • Телосложение. Он может быть модульным, сборным или открытым.
  • Индикатор рабочего тока. Его значение может быть от 1,6 до 6,3 кА.

Современные машины отличаются сложным механизмом защиты сети. У них есть дополнительные функции, в том числе:

  • Возможность дистанционного размыкания электрической цепи.
  • Наличие групп сигнальных контактов.
  • Автоматическое срабатывание защитного устройства при падении напряжения до критического значения.

Подробная схема выбора переключателя на видео:

Пакеры могут быть различных типоразмеров и с их помощью можно защитить электрические сети не только в квартирах и частных домах, но и на крупных объектах. Эти устройства производятся как в России, так и за рубежом.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

В бытовых условиях часто используются модульные, малогабаритные и световые выключатели. Название «модульные» они получили из-за своей стандартной ширины, которая составляет 1 модуль (1,75 см).

Для защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальный.
  • Автомат.
  • УЗО.

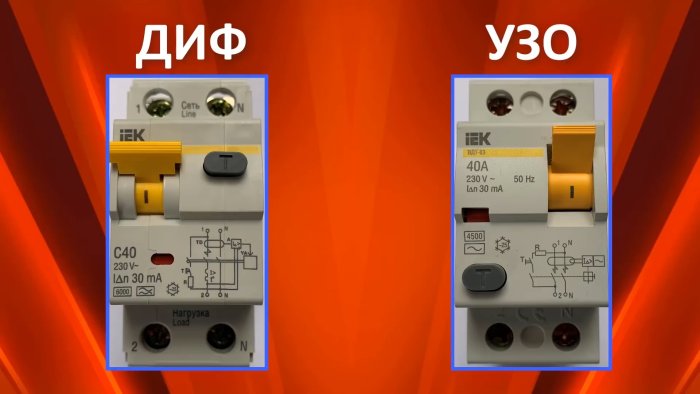

УЗО, так как они сокращенно называются устройствами остаточного тока, предотвращают поражение электрическим током человека, касающегося проводника, и предотвращают возгорание окружающих предметов в случае утечки электричества, которая может произойти при повреждении изоляции кабелей.

Автоматические выключатели защищают цепи от коротких замыканий и позволяют включать и выключать питание вручную. Наиболее совершенным устройством защиты является дифференциальный выключатель. Он сочетает в себе возможности устройства защитного отключения (УЗО) и обычного автоматического выключателя. Эта сумка имеет встроенную защиту от чрезмерного потока электронов. Управляется дифференциальным током.

Однофазные и двухполюсные машины можно устанавливать в однофазных электрических сетях. На выбор сумки влияет количество проводов электропроводки.

Автоматические выключатели: устройство и принцип действия

Прежде чем рассматривать процедуру подключения переключателей в электрощите, разберемся, как они устроены и по какому принципу активируются.

Товар включает в себя следующие позиции:

  • Рамка.
  • Система контроля.
  • Верхний и нижний терминалы.
  • Коммутационное устройство.
  • Камера дугового пожаротушения.

В качестве материала корпуса и системы управления используется огнестойкий пластик. Коммутационное устройство имеет подвижные и неподвижные контакты.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

Дугогасительная камера установлена ​​на паре контактов, которые являются полюсом мешка. При размыкании контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последний состоит из стальных пластин, изолированных друг от друга и на одинаковом расстоянии. Пластины камеры способствуют охлаждению и гашению электрической дуги, что проявляется в случае неисправности. Машины могут иметь одну, две или четыре пары контактов.

Биполярные аппараты имеют две пары контактов: одна подвижная, другая неподвижная.

Этот переключатель оснащен индикатором положения, который позволяет легко узнать, включена ли машина (красный свет) или выключена (зеленый).

Принцип работы автоматических выключателей на видео хорошо виден:

Публикация

Для отключения машины в аварийной ситуации устройство оснащено расцепителем. Существуют разные типы этих механизмов, которые структурно отличаются друг от друга и работают по разным принципам.

Тепловой выпуск

Конструктивно этот элемент включает пластину, отлитую из двух разных металлов с неодинаковым коэффициентом нелинейного расширения, которая подключается к цепи под нагрузкой и называется биметаллической. Во время срабатывания расцепителя поток электронов, проходящий через пластину, нагревает ее.

Поскольку коэффициент расширения металла ниже, чем у пластины, он к ней изгибается. Когда номинальный ток превышает допустимое значение, изогнутая пластина, воздействуя на курок, выключает автомат. Если температура окружающей среды отклоняется от нормы, выключатель также срабатывает.

Магнитный выпуск

Расцепитель этого типа представляет собой катушку с изолированной медной обмоткой и сердечником. Поскольку через него протекает ток нагрузки, его необходимо подключать к цепи последовательно с контактами. Если ток нагрузки превысит допустимое значение, сердечник переместится под действием магнитного поля расцепителя и с помощью расцепителя разомкнет контакты сумки.

Селективные переключатели с полупроводниковым расцепителем

Эти устройства оснащены специальной панелью, на которой устанавливается время отключения машины. Они обеспечивают задержку при КЗ, что позволяет отключать аварийную секцию в случае нештатной ситуации, не прерывая подачу электроэнергии на объект.

Неразжимной выключатель называется разъединителем.

Как выбрать машину?

Перед тем, как приступить к установке автоматических выключателей, нужно их выбрать и разобраться в тонкостях подключения. Люди, которые хотят знать, как подключить автоматический выключатель, задают себе различные вопросы. Например, до или после счетчика подключены ли машины в распределительном щите? Следует ли установить машину ввода? Эти и другие нюансы подключения интересны пользователям.

Основные параметры схемы выключателей

К особенностям автоматических выключателей можно отнести:

  • Номинальный ток (в амперах).
  • Напряжение питания от сети (в вольтах).
  • Максимальный ток короткого замыкания.
  • Максимальная коммутационная способность.
  • Количество полюсов.

Предельная отключающая способность характеризуется максимально допустимым значением, при котором автоматический выключатель может работать. ПЦР бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе часто руководствуются такими базовыми показателями, как ток отключения при коротком замыкании и ток перегрузки.

Белухин Сергей Геннадьевич

Электромеханик 4 разряда ООО «Петроэнергоспецмонтаж»

Задать вопрос

Причина перегрузки — подключение к электрической сети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, необходимо установить в схему пакет, значение тока гашения которого не меньше расчетного, а лучше, если оно немного превышает его. Для определения расчетного тока необходимо суммировать мощность устройств, которые следует подключить в цепь (для каждого из них этот показатель есть в паспорте). Полученное число нужно разделить на 220 (стандартное значение напряжения в домашней сети). Полученным результатом будет значение тока перегрузки. Также следует учитывать, что он не должен превышать номинальный ток, который выдерживает провод.

Величина тока отключения при коротком замыкании является показателем отключения выключателя. Расчет тока короткого замыкания проводится при проектировании линии по формулам и справочным таблицам, а также с использованием специального оборудования. На основании полученного значения определяется тип защиты. На небольших объектах и ​​в домашних сетях используются машины типа B или C.

Установка выключателя в электрощит своими руками

В первую очередь нужно определиться с подключением силовых кабелей, а уже потом выяснять, как подключить машину к сети. Если неизвестно, должны ли силовые провода подключаться выше или ниже мешка, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко указано, что силовой кабель должен быть подключен к неподвижным контактам, и это требование должно выполняться в любой схеме подключения переключателей. В любом современном устройстве фиксированные контакты расположены вверху.

Для установки потребуются устройства управления и инструмент, в состав которого входят:

  • Монтажный нож.
  • Отвертки (крестовые и шлицевые).
  • Мультиметр или индикаторная отвертка.

Так как же машина правильно подключается? Рассмотрите возможность установки автоматических выключателей в однофазных сетях.

Двухфазные и трехфазные подключения более сложны и должны выполняться специалистом.

Униполярный переключатель

Установка выполняется в сети, где для ввода используются два кабеля: нулевой (PEN) и фазный (L). Такая система существует в старых постройках. Силовой провод подключается к входной клемме автомата, затем с выхода проходит через счетчик, после чего подключается к защитным устройствам определенных групп. Кабель нулевого питания к PEN также запитывается через счетчик электроэнергии.

Использование одно-, двух- и трехполюсных переключателей на видео:

Двухполюсный автомат

Рассмотрим установку защитного устройства в однофазной сети, в которой на ввод используются три проводника: фазный, нейтральный и заземляющий. Входные клеммы, отмеченные на устройстве цифрами 1 и 3, расположены в верхней части машины, а выходные клеммы (2 и 4) — внизу.

Шнур питания вставляется во входную клемму 1 и надежно к ней прикреплен. Аналогичным образом нейтральный провод подключается к выводу 3. Фаза проходит через счетчик электроэнергии. Электропитание равномерно распределяется между группами переключателей. От вывода 4 нулевой провод подключается к шине N, проходя через счетчик и УЗО.

Соединительные кабели

К любому выключателю прилагается паспорт, в котором описано, как правильно подключить провода к его клеммам. В документе содержится вся необходимая информация: от сечения кабелей и типа подключения до длины зачищенной части жилы.

Зачистка концов проводов для подключения бытовых машин производится монтажным ножом около 1 см. Различить проводники можно по их цветовой кодировке:

  • Фазовый провод белый или коричневый.
  • Нейтральный провод черный, синий или голубой.
  • Заземляющий провод зеленый.

Зачистив конец провода ножом, вставьте его в контактный зажим и закрепите фиксирующим винтом. Винты затягиваются отверткой. После фиксации проволоки нужно слегка сжать, чтобы убедиться, что она надежно закреплена. Если для соединения с сумкой используется гибкий провод, для повышения надежности соединения необходимо использовать специальные наконечники.

Чтобы установка машин в электрощит и подключение к ним кабелей происходило правильно, необходимо помнить о типичных ошибках и избегать их при эксплуатации:

  • Контакт с изоляционным слоем.
  • Слишком большое усилие при затяжке, которое может привести к деформации корпуса и, как следствие, к выходу станка из строя.

Часто в электрощите устанавливают одновременно несколько защитных устройств. Для их подключения неопытные специалисты используют перемычки.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

В принципе, это не ошибка, но тем не менее в этом случае лучше использовать специальную перемычку, отрезанную до необходимого размера — так называемую гребенку. С помощью гребенки легко соединить большое количество автоматом между собой с высокой надежностью соединения.

Особенности подключения самонесущего изолированного кабеля к вводной машине

Самонесущий изолированный провод широко используется для передачи электроэнергии в домашнюю сеть от воздушных линий электропередач вместо обычного кабеля. При всех достоинствах этого проводника подключение самонесущего изолированного провода к выключателю не обязательно производить напрямую, так как в процессе эксплуатации алюминий начинает «плавать», а изоляция выгорает. В конечном итоге это приводит в лучшем случае к отказу машины, а в худшем — к пожару. Самый простой способ избежать такой неприятности — подключить самонесущий изолированный кабель к машине через специальную переходную втулку.

В таком устройстве предусмотрен переход с алюминиевой проволоки на медную. Приобрести его можно в специализированном магазине.

Пошаговая установка станка — в следующем видео:

Заключение

В этой статье мы решили вопрос, как правильно подключить автоматические выключатели в электрощитке, а также рассмотрели виды этих устройств и особенности их эксплуатации. Используя предоставленную информацию, вы можете самостоятельно установить пакет и подключить его к своей домашней сети. Конечно, при этой процедуре необходимо строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

критерии выбора и марки проводов

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Содержание

  1. Состав электрощита и его устройство
  2. Выбор провода
  3. Необходимые инструменты
  4. Монтаж и соединение
  5. Подготовка перемычек и схема подключения
  6. Основные правила прокладки проводов

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

  • Счетчик электроэнергии.
  • Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
  • УЗО.
  • Дифавтоматы.
  • Таймер.
  • Реле напряжения и контроля фаз.
  • Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

  • ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
  • ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
  • ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв. мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

  • Перфоратор.
  • Болгарка.
  • Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
  • Ножик.
  • Прибор для зачистки изоляции.
  • Пассатижи.
  • Кусачки.
  • Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

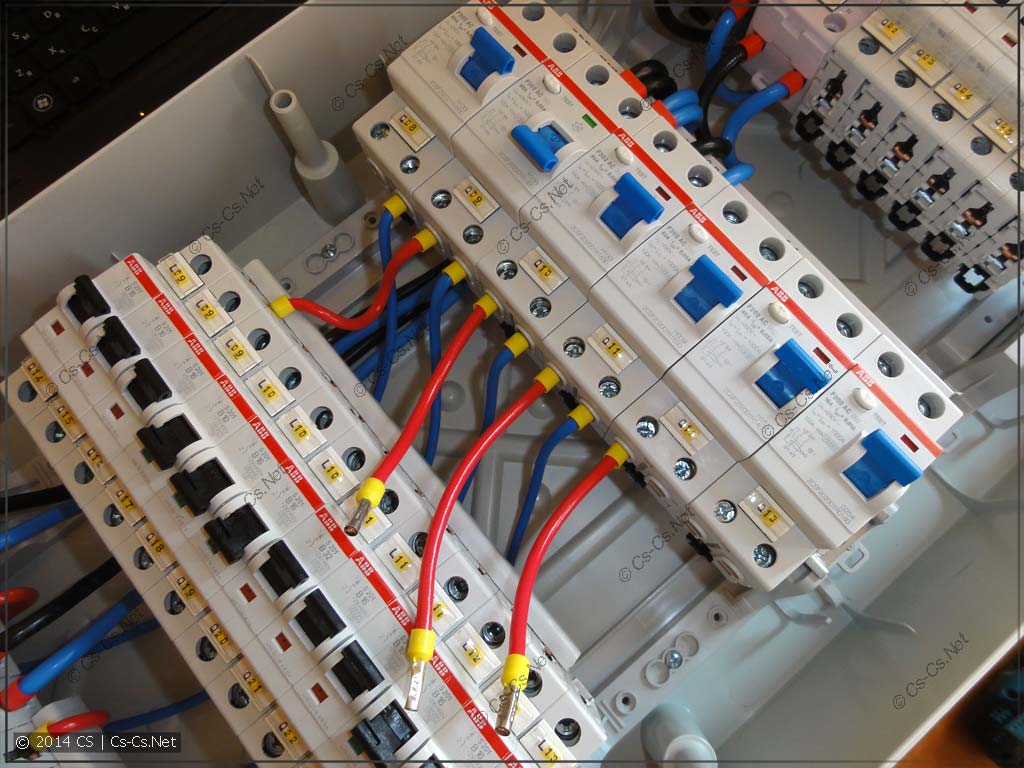

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

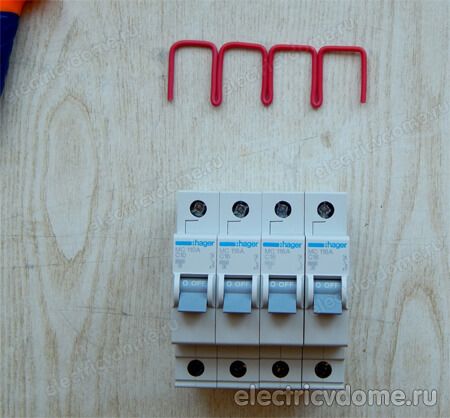

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

  • Изоляция не должна попасть в прижим.
  • Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
  • Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

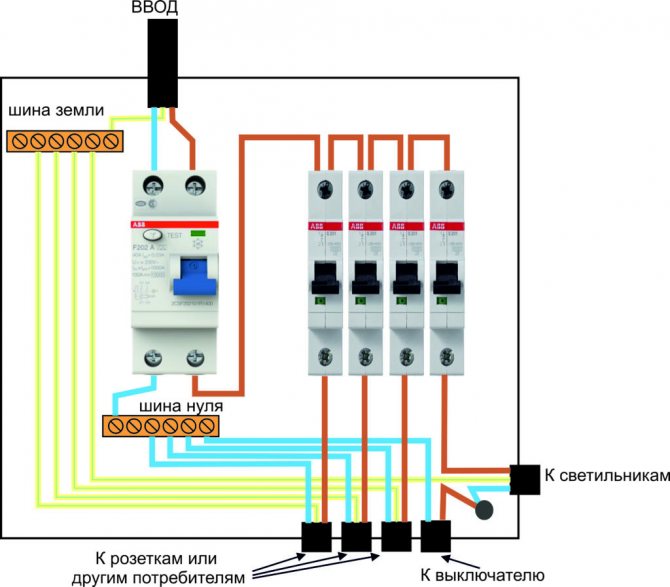

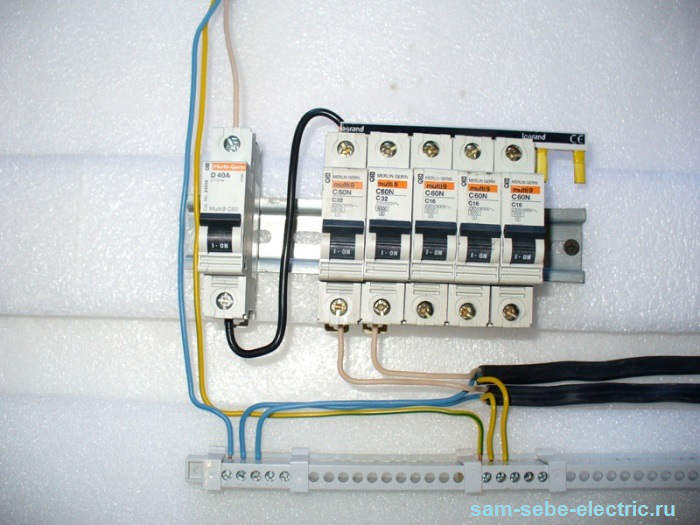

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

  • Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
  • Провода не должны пересекаться, между ними обязательно должно быть расстояние.
  • Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
  • Следует создать план расположения проводников.
  • Провода не должны касаться металлических деталей и элементов строительных конструкций.
  • Все соединения в распределительной коробке должны быть надежно заизолированы.
  • Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

MRI Shielding and RF Shield Соображения по дизайну корпуса — PrizMed Imaging

Как создать безопасный и функциональный экран для MRI

МРТ, несомненно, являются мощными аппаратами (см. видео ниже), но важно помнить, что они также весьма чувствительны. В некоторых случаях незначительное внешнее вмешательство может сильно повлиять на способность МРТ давать качественные, диагностически приемлемые изображения.

По этой причине кабинеты МРТ нуждаются в эффективном радиочастотном (РЧ) экране для оптимальной работы МРТ. Радиочастотное экранирование выполняет две важные функции, включая:

  • Предотвращение искажения диагностических изображений внешним электромагнитным излучением
  • Предотвращение повреждения внешних медицинских устройств собственным электромагнитным излучением МРТ

Если вы строите комнату для медицинских изображений, вам необходимо спланировать экранирование комнаты для МРТ и дизайн корпуса экрана для защиты от радиочастот. Если вы оборудуете старую комнату новой системой МРТ, вам следует проанализировать эффективность экрана с новой технологией.

Если вам нужна помощь с защитным кожухом, наши специалисты придут вам на помощь. Мы в PrizMED Imaging можем либо сыграть активную роль в создании эффективного щита, либо провести вас через весь процесс, в зависимости от ваших предпочтений и бюджета.



Важность радиочастотного экранирования

В качестве краткого урока по радиологии 101 помните, что аппараты МРТ используют радиочастоты (РЧ) для создания изображений и поэтому имеют высокочувствительные РЧ-датчики. Эти датчики могут улавливать радиочастотное электромагнитное излучение (РЧ-шум), поступающее из-за пределов кабинета МРТ. Потенциально мешающий радиочастотный шум исходит от широкого спектра распространенных электронных устройств, таких как трансформаторы, двигатели, компьютеры и даже кардиомониторы.

Если в комнате для осмотра МРТ нет эффективного радиочастотного экрана, входящие радиочастотные волны могут повлиять на изображение МРТ.



Потолок, стены, двери и окна на этом изображении работают вместе, чтобы обеспечить эффективный щит.

Для предотвращения этого искажения в корпусе РЧ-экрана имеется «система» взаимодействующих компонентов, включая:

  • Двери
  • Windows
  • Потолки
  • Полы
  • Стены

Кроме того, элементы, проходящие через радиочастотный экран (электропитание, ОВКВ, выхлоп, трубопроводы и водопровод), должны проходить через радиочастотные фильтры или волноводы.

Все эти компоненты работают вместе, чтобы обеспечить функциональный защитный барьер, снижающий радиочастотный шум до приемлемого уровня.



Части корпуса радиочастотного экрана

Все части экранированной системы должны быть изготовлены из соответствующих проводящих материалов, и при соединении эти части образуют шестигранную коробку (например, стены, потолок, пол), также известную как как «клетка Фарадея».

Чтобы создать практичный и экономичный радиочастотный экран, необходимо учитывать некоторые важные аспекты конструкции корпуса:

  • Стены/перегородки РЧ-экрана — РЧ-экраны часто требуют трех перегородок, включая основную стену, стену РЧ-экрана и внутреннюю отделочную стену.
  • RF Flooring — Полы в кабинетах МРТ часто требуют структурного основания, радиочастотного экранирования, защитного слоя и других отделочных материалов.
  • Дверь RF — Общие типы дверных систем RF включают одностворчатые, двустворчатые, раздвижные, двустворчатые, акустические, неакустические, автоматические и ручные.
  • RF Ceiling — Потолок с радиочастотным экраном часто подвешивается к несущему перекрытию.
    Любые коммуникации, которые должны проходить над помещением для МРТ-сканера (например, питание, трубопроводы, кабели и воздуховоды), должны проходить в пространстве над потолком РЧ-экрана.
  • Радиочастотные окна — Окно между магнитной комнатой и комнатой управления или пультовой обычно требует радиочастотного экранирования, которое часто представляет собой два слоя медных экранов или перфорированных листов.
  • РЧ-фильтры и волноводы — Элементы, проникающие внутрь корпуса РЧ-экрана, потребуют специальных фитингов и материалов для поддержания целостности экрана. ВЧ-фильтры и волноводы являются обычными материалами, используемыми в точках прохода экранирования.



Типы радиочастотного экранирования

Обычная конструкция радиочастотного экранирования включает медные соединения, спаянные припоем. Другие популярные типы радиочастотного экранирования включают оцинкованную сталь и алюминий. Хотя радиочастотное экранирование может включать в себя любой тип металла, использование металлов, отличных от перечисленных выше, может привести к различным недостаткам, от коррозии до трудностей в обращении.

Установка медного РЧ-экрана в кабинете для МРТ, в котором планируется провести МРТ-исследование



Другие соображения по поводу МРТ-экранирования

Помимо контроля РЧ-помех, существует несколько других соображений, которые необходимо учитывать для оптимального и безопасного проведения МРТ. щитовой корпус. Например, вам может понадобиться включить магнитное   экранирование , чтобы ограничить магнитное поле, создаваемое МРТ, и предотвратить его воздействие на окружающие области. Этот тип экранирования  не требуется для каждой площадки, но часто упускается из виду при планировании конструкции корпуса экрана.

Подумайте о магнитном экранировании так: вы когда-нибудь бросали металлический предмет рядом с работающим МРТ мощностью 3,0 Тл? Во-первых, это может быть чрезвычайно опасный . Но в контролируемых тестах довольно круто увидеть физику и мощь этих машин.

Видео предоставлено ПРАКТИЧНЫМ ФМРТ

Вид этих металлических предметов, хлопающих вокруг отверстия МРТ, является отличным напоминанием о необходимости тщательных мер безопасности, таких как магнитное экранирование, магнитные детекторы объектов и предупреждающие знаки.

Кроме того, перед установкой РЧ-защиты вам также необходимо учитывать электромагнитные помехи (ЭМП) и вибрацию. Если в помещении для запланированного МРТ-обследования наблюдаются чрезмерные электромагнитные помехи или вибрация, возможно, вы не сможете в полной мере использовать свой МРТ-сканер после установки.



Экранирование МРТ и дизайн корпуса с PrizMED Imaging

Экранирование МРТ и дизайн корпуса РЧ-экрана — это два важных фактора, которые необходимо учитывать при обеспечении надлежащего функционирования системы МРТ. С помощью МРТ-сканера PrizMED Imaging, сертифицированного Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), мы можем построить или подтвердить экранирование вашей комнаты для осмотра. В зависимости от ваших предпочтений и бюджета, мы можем либо приехать на ваш сайт для оценки, либо провести вас через весь процесс по телефону и электронной почте.

Чтобы поговорить со специалистом по визуализации PrizMED относительно ваших требований к экранированию МРТ и корпусу радиочастотного экрана, свяжитесь с нами через Интернет или позвоните нам сегодня по телефону 440-414-7539.



Лазерные головки для гравировки с ЧПУ ⁎ Лазерные системы, драйверы, модули, диоды

  • Модернизация лазера для популярных станков с ЧПУ
    С нашим адаптером PLh4D-CNC
    подключение к любому станку с ЧПУ становится простым и интуитивно понятным . Наши комплекты модернизации лазера ЧПУ работают со всеми типами сигналов модуляции, используемыми контроллерами ЧПУ: аналоговый 0–5 В или 0–10 В, сигнал шпинделя ШИМ, сигнал ТТЛ, обратный сигнал ТТЛ. Дополнительные входы включения позволяют интегрироваться в системы ЧПУ, которые используют сигналы управления безопасностью, такие как кнопки аварийного останова. Наши лазерные головки серии 6W представляют собой модули с потребляемой мощностью лазера 30 Вт, которые обеспечивают реальную оптическую мощность 6 Вт.
    Мы предлагаем комплекты лазерной модернизации для станков с ЧПУ, включая i2R, Avid, Workbee, LEAD, Axiom, Onefinity, Shapeoko, Stepcraft и X-Carve, а также другие фрезерные станки с ЧПУ с пошаговыми инструкциями по установке.

  • Гравировальные лазерные головки серии PLh4D-XT

    Все преимущества серии PLh4D-6W унаследованы лазерными головками серии PLh4D-XT: универсальность, компактные размеры, скоростной драйвер. Кроме того, все аксессуары серии PLh4D-6W совместимы с серией PLh4D-XT.

    Гравировальные лазерные головки PLh4D-XT-Series созданы как серия специализированных лазерных головок для гравировки с очень высоким разрешением и резки материалов с ультратонкой линией.

  • Высокопроизводительный промышленный лазер для обработки
    Высококачественные высокопроизводительные лазерные головки для популярных станков с ЧПУ и промышленных станков, облегчающие резку и гравировку. Модули лазерной гравировки PLh4D-15W с низким энергопотреблением менее 85 Вт помогают сократить эксплуатационные расходы вашего производственного предприятия.

    Упростите свою работу. Достигайте своих целей. Превзойти ожидания.

    Мы рады представить наш новый веб-сайт, посвященный оборудованию для лазерной гравировки. Ваш текущий логин и пароль учетной записи будут работать на обоих веб-сайтах.
