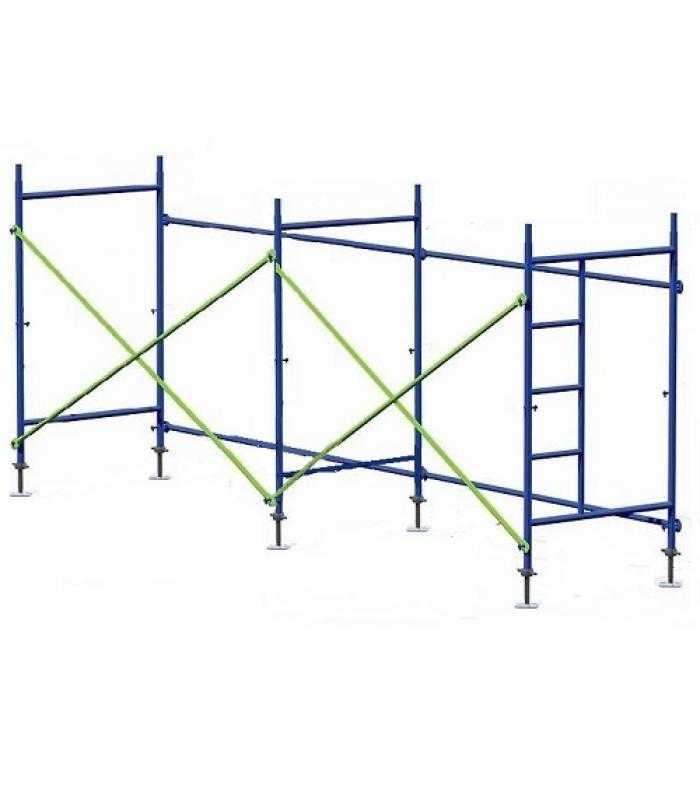

Леса строительные рамные разборные имеют комплектующие: рамы, диагонали, настилы, лестницы, люки, башмаки, винты опоры, ограждения.

• Рама – основной элемент, из которого собирается вся конструкция. Собираются по схеме «труба в трубу» и фиксируются крепёжными элементами.
• Производятся из стали или алюминия, диаметром 42 мм. Вес рамы 10-13 кг.
• Опора – основание, которое устанавливается на ровную поверхность и соединяется с рамами посредством винтов.
• Горизонтальные и диагональные связи – делают рамы устойчивыми по горизонтальной оси. Крепится с помощью замка с фиксатором.
• Ригель – труба с крюками, устанавливается для крепежа настила.
• Настил – деревянная площадка, для ходьбы людей.
• Анкер – крепит леса к зданию, различают трубчатые и в виде полос.

• Проверка всех комплектующих на наличие брака.
• Создание схемы установки разборных рамных лесов с учётом фасада объекта.
• Инструктаж работников по использованию и техника безопасности.
• Подготовка рабочей площадки, на которую будут устанавливаться опорные элементы — должна быть ровной и утрамбованной.
• Обеспечить отвод воды в случаи дождя.

• На ровную площадку устанавливают деревянные подставки, башмаки и винты опоры (если потребуются).
• Монтируются стандартные рамы, рамы с лестницами и ограждениями.
• Конструкция фиксируется с помощью диагональных и горизонтальных связей.
• Для каждого яруса сверху устанавливается ригель и укладывается настил.
• В местах с лестницами устанавливаются люки.
• Вся конструкция фиксируется со стеной. Крепления устанавливаются в шахматном порядке через каждые 4м.
• На самом верхнем уровне устанавливаются ограждения.
• Накрытие строительной сеткой – обеспечивает дополнительную безопасность рабочих.

Разборные строительные леса купить в регионе можно новые или б.у. Бывшие в употреблении эллементы уменьшают стоимость и подойдут для тех, кто ведёт разовое строительство – например отделка частного дома или подъездов многоэтажек. Ещё более сэкономить ваш бюджет поможет – аренда рамных лесов.

Строительные леса

Как правильно установить строительные леса

Категории блога

Популярные записи

15 ноября 2021 г.

Возведение зданий из кладочных материалов, отделка фасадов, монтаж различных коммуникаций на высоте — всё это и многое другое требует наличия строительных лесов. Данное оборудование позволяет рабочим свободно перемещаться вдоль внешних или внутренних стен на любом из имеющихся уровней и тем самым обеспечивает им удобство при выполнении профессиональных задач. Изготавливаются леса на соответствующих предприятиях. На крупных объектах монтируются с привлечением спецтехники. В домашних условиях допускается сборка своими силами и даже изготовление из подручных материалов, что значительно сокращает денежные затраты. Но в таких случаях велики риски обрушения конструкций и травмирования людей. Поэтому, чтобы помочь желающим сэкономить и в то же время избежать неприятностей, предлагаем несколько минут уделить вопросу «Как правильно установить строительные леса?».

Из каких элементов собираются строительные леса

Строительные леса, будь то заводские или самодельные, собираются из определённого набора комплектующих. Основными среди них считаются:

• вертикальные стойки, являющиеся базой для крепления остальных элементов и обеспечивающие конструкции необходимую высоту;
• упоры, служащие основаниями для стоек и препятствующие заглублению последних в грунт;
• диагональные и горизонтальные распорки, соединяющие стойки и обеспечивающие леса необходимой стабильностью;
• перемычки, выполняющие функции оснований для настилов и увеличивающие прочность всей конструкции;
• лестницы, размещающиеся на боковых сторонах лесов и дающие возможность строителям подниматься на требуемый ярус или опускаться на землю;
• сварные крюки, шурупы-кольца и прочие детали, играющие роль соединительных элементов и позволяющие фиксировать все комплектующие в необходимом положении;
• настилы, опирающиеся на перемычки и представляющие собой платформы для размещения мастеров, инструментов, материалов;
• ограждения в виде бортиков или поручней, обрамляющие настилы и препятствующие выпадению рабочих и инвентаря.

Также могут использоваться кронштейны, которые позволяют выполнять крепление лесов к сооружению, домкратные системы, которые упрощают выравнивание составляющих по горизонтали, винтовые опоры, которые делают конструкцию регулируемой, сетчатая ткань

Какими бывают конструкции строительных лесов

Принадлежность обсуждаемого в данной статье оборудования к той или иной группе по типу конструкции влияет не только на его комплектацию, но и на решение вопроса о том, как собираются строительные леса. Поэтому самое время ознакомиться с разновидностями последних, которых не так уж и мало.

1. Рамные конструкции из жёстких металлических секций прямоугольной формы, соединяющихся между собой специальными распорками. Используются при выполнении строительных, отделочных, реставрационных и других работ внутри и снаружи зданий.
2. Штыревые каркасно-ярусные системы с соединительными элементами в виде штырей на горизонтальных и проушин на вертикальных трубах. Предназначены для использования при кладке каменных стен высотой до 40 м и при отделке фасадов высотой до 60 м.
3. Хомутовые каркасные конструкции с креплениями в виде хомутов. Обладают возможностью регулировать шаг стоек и ярусную высоту, хорошо комбинируются с другими типами лесов, а потому подходят для строительства или отделки зданий сложной конфигурации, как, например, водонапорных башен или соборов с куполами.
4. Клиновые леса с клиновыми соединениями замков и фланцев.
   Позволяют возводить, ремонтировать или реконструировать сооружения сложной или нестандартной формы — крытые павильоны, навесы, сцены, трибуны и прочее. Подходят для применения как снаружи, так и внутри зданий.
5. Модульные системы с компактной конструкцией. Используются при сооружении или отделке объектов цилиндрической и сферической формы — башен, котлов, мостов. Могут достигать высоты 60 м.
6. Башенные леса, собираемые из тех же элементов, что и модульные. Отличаются деталями, дающими возможность выполнять перемещения параллельно фасадной площади.
7. Вышки-туры, имеющие конструкцию башенного типа. Обладают высокой мобильностью. Используются при выполнении внутренних или наружных работ на высоте до 20 м.
8. Подвесные системы, опирающиеся на соответствующие консоли. Незаменимы на участках, расположенных над ветхими козырьками или пристройками.
9. Леса-термосы, оснащённые плёнкой для сохранения температуры подогреваемого изнутри воздуха. Применяются в случаях, когда строительные или отделочные работы проводятся в холодное время года.

Наибольшей популярностью среди перечисленных модификаций пользуются рамные леса, так как в них наилучшим образом сочетаются простота монтажа, небольшой вес, высокая прочность, универсальность применения и доступная цена. Плюс и в том, что данное оборудование не вызывает особых трудностей даже в сборке из элементов, изготовленных своими руками. А вот как устанавливать такие строительные леса, рассмотрим далее.

Как правильно собирать строительные леса рамного типа

Сборка и установка рамных, как и любых других, лесов начинается с зачистки, выравнивания и трамбовки прилегающей к зданию или сооружению территории шириной не менее 3 м. План проведения дальнейших работ выглядит следующим образом:

1. Размещение на земле вдоль стен деревянных подкладок толщиной 4 см. Если основание ровное и достаточно твёрдое, например, асфальтированное или бетонированное, то такие подкладки не требуются.
2. Выставление подпятников (башмаков) в точках, предназначенных для размещения опорных элементов.
3. Закрепление в башмаках двух смежных секций.
4. Соединение этих рам горизонтальными и диагональными связями посредством флажковых замков.
5. Поочерёдное выставление и закрепление остальных секций первого ряда по принципу, описанному в пунктах 3 и 4.
6. Наращивание получившейся конструкции до высоты первого яруса путём применения метода «труба в трубу». При этом рамы второго и всех последующих рядов соединяются между собой так же, как и в первом.
7. Установка ригелей.
8. Укладывание и фиксация настилов. При образовании щитов из продольно расположенных досок просветы между последними оставляются шириной не более 0,5 см. Стыки и нахлёсты размещаются на опорных элементах. Борта делаются высотой не менее 15 см.
9. Монтаж второго яруса по схеме, заключённой в шагах 6–8.
10. Фиксация второго яруса на стене здания с помощью анкерных кронштейнов.
11. Сборка остальных ярусов в последовательности, описанной в пунктах 6–10.

Вполне возможно, что для решения ваших задач больше подходит конструкция, отличная от рамной. В таком случае о том, как собрать и закрепить строительные леса, узнаете из соответствующей инструкции. Она в обязательном порядке включается в комплект как нового, так и сдающегося в аренду оборудования.

Полное руководство по строительным лесам

Что такое строительные леса?

Представьте себе строительную площадку, и вы, вероятно, вызовете в воображении образ недостроенного здания, окруженного высокой стальной конструкцией. Эту конструкцию обычно называют строительными лесами, и она является важным компонентом строительства, гарантируя, что рабочие могут безопасно работать и строить эффективно.

Строительные леса устанавливаются в самом начале строительства или ремонтных работ. Это временная конструкция, обеспечивающая поддержку и возвышение, позволяющая рабочим переносить материалы и легко добираться до строительной площадки, обеспечивая безопасную и надежную обстановку при работе на значительной высоте.

История строительных лесов

С тех пор, как люди строили конструкции, они использовали строительные леса. Использование строительных лесов восходит к доисторическим временам — 17 000 лет назад палеолитические пещеры были расписаны с помощью строительных лесов, а древние египтяне использовали деревянные леса для строительства своих впечатляющих пирамид.

С тех пор использование строительных лесов претерпело значительные изменения: в начале 1900-х годов были популярны металлические опоры лесов, заменившие традиционные деревянные грани. Типичная система рамных лесов, которую мы видим сегодня, была введена во время строительного бума после Второй мировой войны, что позволило компаниям строить быстрее и безопаснее.

Строительные леса совершенствуются и по сей день: для повышения безопасности вводятся защитные сетки и правила работы, а для повышения эффективности используются новые типы строительных лесов, такие как консольные и воздушные подъемники.

Когда требуются строительные леса?

Принятие решения о необходимости возведения строительных лесов обычно делается на основе оценки рисков – это требуется по закону, если работники работают на высоте, чтобы обеспечить безопасное выполнение работы. Для работ с низким уровнем риска, таких как мелкий ремонт дома или малярные работы на низких уровнях, можно считать безопасным использование лестницы. Но для работы на высоте в течение продолжительного периода времени или перемещения на высоте необходима безопасная рабочая платформа, такая как правильно спроектированная система строительных лесов. Компетентные торговцы будут знать, когда строительные леса необходимы, а когда нет.

Какие существуют типы строительных лесов?

Одинарные леса

Одиночные леса, которые часто называют каменными лесами, устанавливаются параллельно стене и обычно используются для кирпичной кладки домов.

Двойные леса

Обычно используются для каменной кладки, где трудно сделать отверстия для поддержки лесов. Вместо этого в двойных лесах используются два ряда лесов, первый ряд находится на расстоянии 20–30 см от стены, а другой — на расстоянии 1 м, и они соединены поперечными балками и раскосами для обеспечения прочной конструкции. Это пример самостоятельной сборки лесов.

Консольные

Предназначенные для использования в местах, где земля не может поддерживать строительные леса, в консольных лесах используются иглы, обычно сделанные из дерева, которые выдвигаются из отверстий в стене строящегося здания. Особенно полезно для строительных работ на здании, расположенном на оживленной дороге, которую нельзя перекрыть.

Подвесные леса

Возможно, вы видели мойщиков окон, использующих подвесные леса. Платформа не поднимается с земли, а подвешивается к крыше и нависает над зданием.

Стальные леса

Стальные леса, широко используемые в строительстве, состоят из стальных труб, соединенных между собой стальными муфтами или фитингами. Предлагая большую прочность, долговечность, огнестойкость и безопасность для рабочих, это наиболее часто используемый тип строительных лесов.

Запатентованные леса

Готовые леса, также изготовленные из стали, запатентованные леса имеют регулируемую рабочую платформу. Очень легко оценить и разобрать.

Эстакадные леса

Обычно используемые для внутренних работ на высоте до пяти метров, эстакадные леса состоят из треног или лестниц в качестве основания с досками, уложенными поверх. Лучше всего использовать для покраски низких стен и потолков.

Подъемные подъемники

Подъемные подъемники делятся на три основные категории: ножничные подъемники, подъемники со стрелой и телескопические погрузчики. Это мобильные регулируемые платформы, которые можно использовать для подъема тяжелых грузов и рабочих в труднодоступные места на высоте без необходимости возведения рамы лесов.

Какие основные части строительных лесов?

Леса могут иметь самые разные формы, поэтому в них задействовано множество различных частей, но основными компонентами, используемыми в обычных трубчатых и соединительных лесах, являются стойки, ригели и ригели.

Стандарты

Стандарт представляет собой длинную трубу или трубу, идущую вертикально, которая соединяет массу строительных лесов непосредственно с землей. Основание каждого стандарта соединено с опорной пластиной, которая помогает распределить вес каждого стандарта. Стандарты обычно имеют установленную высоту 21 фут, поэтому для более высоких конструкций потребуется несколько наборов стандартов, соединенных друг с другом.

Ригели

Между каждым стандартом находится ригель (также известный как полозья), который проходит горизонтально по всей длине лесов, обеспечивая дополнительную поддержку и распределение веса. Каждая пролет закреплена ригелями спереди и сзади каркаса лесов. Размещение гроссбухов определяет высоту, на которой устанавливаются рабочие платформы.

Ригели

Ригели (или несущие элементы) располагаются поверх ригелей и под прямым углом к ​​ним, проходят горизонтально и определяют ширину пролета. Ригель обеспечивает поддержку стандартов, удерживая их на месте, а также поддерживает размещение досок (или досок), по которым рабочие могут ходить.

Для поддержки каркаса строительных лесов используется ряд других деталей, в том числе: доски лесов, стяжки, скобы, фитинги и многое другое.

Безопасность строительных лесов

Обеспечение безопасности рабочих при строительстве и использовании лесов является приоритетом номер один для строителей лесов. Существует ряд правил и руководств по обеспечению безопасности на объекте:

Контрольный список строительных лесов по ОТОС

Контрольный список строительных лесов по ОТОСБ содержит информацию для рабочих и их клиентов о том, когда необходимы строительные леса, какой тип требуется, максимальная высота и нагрузки, которые он может выдержать, когда требуется индивидуальный дизайн и многое другое. Выполняя этот контрольный список, рабочие могут быть уверены, что будут выполнять свою работу безопасным образом, а клиенты знают, какая информация им нужна для предоставления своим строителям.

Полный список можно прочитать здесь.

Закон об охране здоровья и безопасности на рабочем месте

Закон об охране здоровья и безопасности на рабочем месте — это законодательный акт, в котором говорится, что работодатели должны защищать здоровье, безопасность и благополучие своих сотрудников. Основные принципы устанавливают общие обязанности, которые:

• Работодатели несут по отношению к работникам и представителям общественности
• Сотрудники должны быть собой и друг другом
• Некоторые самозанятые имеют по отношению к себе и другим.

Правила работы на высоте 2005 г.

Правила работы на высоте являются обязательным материалом для всех строительных лесов. Их цель — предотвратить смерть и травмы, вызванные падением с высоты. В них изложены требования работодателя по обеспечению надлежащего планирования работы с использованием надлежащего оборудования, надзора и выполнения компетентными людьми.

Полезное руководство HSE можно прочитать здесь.

Узнайте больше о роли строителя лесов

Заинтересованы в карьере строителя лесов? Ознакомьтесь с описанием вакансии здесь.

И не забудьте подписаться на нас в социальных сетях: Facebook, Twitter, Instagram и YouTube.

Типы строительных лесов, характеристики и применение

В строительной отрасли доступно множество видов строительных лесов . Эти леса могут быть собраны в различные стили систем строительных лесов, чтобы адаптироваться к различным строительным потребностям. Поиск правильного типа сборки строительных лесов является ключом к повышению эффективности вашей работы и обеспечению безопасности вашего рабочего. Как правило, наши леса могут быть собраны в следующие типы:

Модульные леса

Модульные леса состоят из сборных стоек, ригелей, диагональных раскосов, компонентов и аксессуаров. Эти стандартизированные отдельные части соединяются вместе по модульному принципу, чтобы создать индивидуальную сборочную платформу для строителей, идущих по ней и выполняющих различные строительные работы.

Характеристики

• Технология безболтового соединения экономит ваше драгоценное время на сборку и разборку.
• Встроенный модульный режим делает возможной простую и безопасную сборку.
• Краны для высотных погрузочно-разгрузочных работ экономят ваше время и труд.
• Гибкая сборка.

Соединение

Соединение Cuplock, Ringlock и Quicklock.

Применение

Может использоваться в качестве системы поддержки мостов и зданий, строительных площадок для фасадов и наружных стен, а также доступа к лестницам.

Подмости для птичьих клеток

Это конструкция, поддерживаемая землей. Он обеспечивает несколько уровней стабильной платформы, размер которой можно регулировать в зависимости от необходимой высоты, длины и ширины лесов.

Характеристики

• Состоит как минимум из двух слоев стандартов.
• Размер подмостей можно легко отрегулировать по мере необходимости.
• Зарезервированные выходы облегчают перемещение людей и материалов.

Соединение

Соединение Cuplock, соединение Ringlock, соединение Quicklock и соединительное соединение.

Применение

Обычно используется для зданий, требующих входа и выхода. Поскольку стальные доски предусмотрены только на ригелях верхнего слоя, поэтому они в основном используются для одноэтажных работ, таких как конструкция потолка.

Подвесные леса

Это платформа, подвешенная к приподнятой конструкции с помощью шкивов и рельсов.

Особенности

• Не требует монтажа на земле, для рабочей платформы используется меньше материалов.
• Экономия рабочей силы и монтажных площадей.
• Безопасная и простая эксплуатация.

Соединение

Соединение Cuplock, соединение Ringlock, соединение Quicklock и соединительное соединение.

Применение

Обычно используется в местах, где нельзя установить леса на земле, например, при строительстве водопроводных сооружений и ремонте виадука, которые не могут повлиять на движение под виадуком.

Передвижные леса

Тип опорных лесов с роликами. Леса должны быть отвесными, ровными и квадратными. Все соединения должны быть надежно закреплены. При использовании этих лесов в стационарном положении необходимо использовать активную блокировку колес, чтобы предотвратить их перемещение на самоустанавливающихся колесах. Рабочая площадка не должна выходить за пределы базовой опоры лесов, если для обеспечения ее устойчивости не используются опорные рамы. При необходимости отрегулируйте высоту винтового домкрата для обеспечения горизонтальной устойчивости.

Особенности

• Простота перемещения.

Соединение

Соединение Cuplock, соединение Ringlock, соединение Quicklock и соединительное соединение.

Применение

Предназначен для легкого перемещения и обычно используется при малярных и штукатурных работах, когда рабочие должны часто менять свое местонахождение.

Лестничная башня

Это своего рода модульные леса, которые используются для безопасного доступа к рабочим местам путем интеграции в основные зоны земляных работ, крыши, высокие опорные леса или другие рабочие леса.

Особенности

• Модульная конструкция позволяет осуществлять гибкую регулировку и расширение.
• Безопасный, простой и быстрый монтаж и демонтаж.
