Стоимость — от 5500 р за м2., более точную цифру можно получить только после изучения проекта. На стоимость влияют высота потолка, толщина перекрытия и расположение балок перекрытия.

Параметры клиновых лесов

Максимальная высота лесов	80 м
Высота рабочего яруса	2м
Шаг яруса	0,5м; 1м; 2м
Минимальная ширина яруса (прохода)	1м
Длина секции	2м; 2,5м; 3м
Диаметр трубы	48мм
Толщина стенки	3мм
Допускаемая нагрузка на вертикаль по условию смятия торцевой поверхности	9000 кгс
Допускаемая нагрузка на установочную пяту по прочности витков гайки на срез	7800 кгс
Допускаемая нагрузка на лестницу	500 кгс
Допускаемая рассредоточенная нагрузка на настил	500 кгс

Леса клиночного типа поставляются в комплекте, включающем в себя вертикальные, горизонтальные и диагональные элементы, установочные пяты, стартовые элементы и кронштейны для крепления лесов к стене. На всю площадь в горизонтальной проекции леса комплектуются стальными настилами и лестницами.

Преимущества клиновых лесов

— Быстрота и точность сборки — Клиновидное крепление обеспечивает высокую скорость монтажа. Узлы закрепляются ударом молотка, нет необходимости в дополнительных инструментах и усилиях, а отверстия на фланце позволяют формировать каркас в нужном направлении.

— Безопасность — В системе клинового крепления отсутствует риск падения материалов, все горизонтальные и диагональные трубки закрепляются в момент установки. Благодаря этому даже можно собрать строительные леса в одиночку, при этом на возведение не требуются большие затраты времени.

— Универсальность применения — Применять клиновые леса можно в любой области – от промышленного производства до реставрации памятников и исторических зданий. Данный тип лесов легко сочетается с другими.

— Высокая несущая способность — Каркас клиновых лесов очень устойчив за счет узлов, прочно соединяющих элементы. Несущая способность данного типа строительных лесов составляет 500 кг на 1 кв. м, при этом важно отметить, что вес конструкции небольшой, что также делает ее удобной в обращении.

— Компактность при транспортировке и хранении — Элементы лесов клинового типа компактны, мобильны и удобны в хранении. Этот фактор также влияет на быстроту доставки.

Как собрать строительные леса

Загрузка…

Леса, как опорные конструкции используются довольно часто при решении многих строительных задач. Безопасность их эксплуатации очень часто зависит от правильного монтажа подобной системы.

Поэтому сборка строительных лесов должна осуществляться только согласно определенным инструкциям. Это даст возможность получить прочную конструкцию, позволяющую работать на ней.

Алгоритм установки

Процесс сборки строительных лесов можно разбить на несколько последовательных этапов:

1. Подготовка основания. Работы такого типа предполагают формирование не только ровной, но и прочной площадки для размещения лесов. При этом учитываются такие факторы, как ветер, уровень грунтовых вод и т.д.
2. На данном этапе выполняется сборка первого яруса. При этом все опоры могут дополнительно фиксироваться к основанию с помощью различных анкерных крепежей. Также при осуществлении монтажа производится контроль вертикального уровня конструкции, чтобы исключить ее перекос.
   Между собой стойки крепятся с помощью вертикальных и диагональных связующих.
3. Когда готов первый ярус, устанавливаются настилы, которые также могут быть нескольких видов.
4. Монтаж всех последующих ярусов выполняется по аналогичной схеме, но здесь уже дополнительно используется крепление специальной лестницы, позволяющей перемещаться рабочим и работать со всеми конструкционными элементами.

Особенности сборки различных видов лесов

Сегодня на рынке можно встретить несколько видов таких сборных конструкций. Все они собираются по определенным правилам:

• Монтаж рамных лесов выполняется на опорные доски и стальные башмаки, в которые устанавливаются непосредственно сами рамы. После этого они фиксируются растяжками и раскосами. Укладка настилов производится с помощью ригелей, а лестницы крепятся под небольшим углом.
• Штыревые леса собираются с мощью штырей и трубок. Таким образом формируется вся конструкция.
• Клиновые леса. Подобные системы строятся с использованием стальных клиньев, которые вбиваются в специальные пазы для закрепления деталей. С помощью таких лесов можно получить высоту конструкции до 100 м.
• Хомутовые леса предполагают для фиксации использование специальных хомутов. Сам процесс довольно длительный и сложный.

Сборка строительных лесов это очень ответственная операция, которая должна проводиться только опытными специалистами.

Твитнуть

Как собрать строительные рамные леса

Строительство нового объекта, ремонт наружных стен и реконструкция любого здания предполагают проведение работ на высоте, для чего понадобится специальная конструкция – леса. Чтобы каркас соответствовал требованиям безопасности и обеспечивал оптимальные условия для рабочих, необходимо знать, как собрать строительные рамные леса правильно. Рассмотрим этот вопрос более детально.

Что нужно знать о рамных лесах?

Строительные леса представляют собой каркасную конструкцию, монтаж которой производится на время проведения строительных или отделочных работ. Она предназначена для размещения на определенной высоте рабочих, материалов, инструментов. Изготавливают элементы каркаса из стали или алюминия, что обеспечивает прочность и легкость такому сооружению.

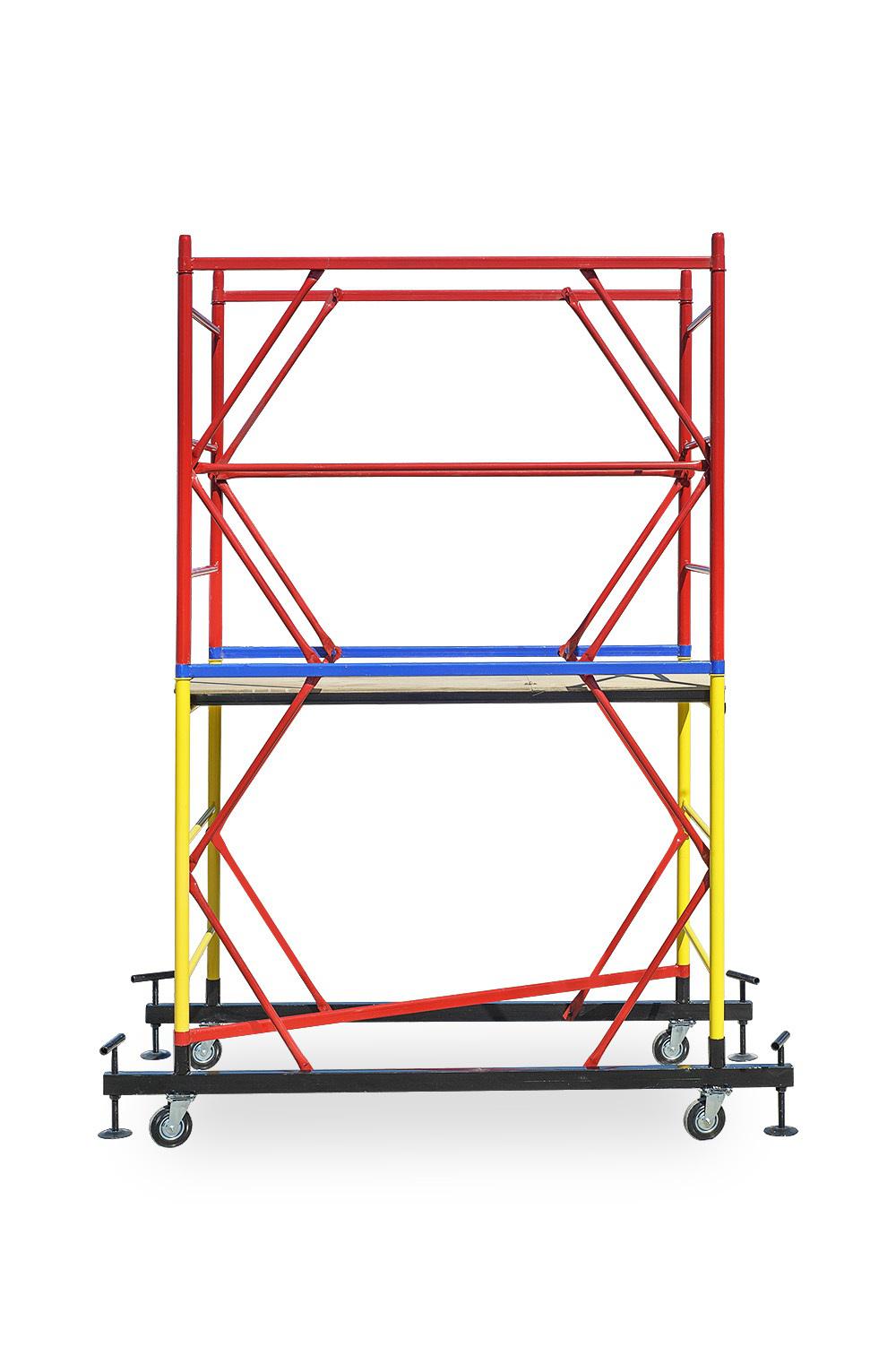

Высота такой конструкции регулируется, она часто оснащается колесикам для удобного перемещения по площадке. Используются леса при возведении как частных домов, так и масштабных промышленных объектов.

Преимуществом рамного каркаса является:

• высокая прочность, надежность, сравнительно небольшой вес;
• быстрая сборка на месте из отдельных элементов;
• возможность применения внутри задания и для наружных работ;
• крепление в вертикальном положении с помощью пробок;
• легкий демонтаж и хранение в разобранном виде;
• экономическая выгода.

За счет того, что сооружение является открытым, оно обеспечивает необходимый обзор, позволяет следить за качеством выполняемых работ.

Но, следует помнить и об особенностях рамных лесов. Если, например, необходимо выполнить реставрационные работы на здании со сложной архитектурной формой, то такой вариант не подойдет. Конструкция собирается из элементов прямоугольной формы, которые не всегда могут повторить конфигурацию фасада. Также необходимо следить за нагрузкой, поскольку в данном случае допускается показатель не более 200 кг/ кв. метр.

Как правильно собрать конструкцию?

Правильно произвести монтажные работы может только опытный специалист, который хорошо знает тип конструкции. На начальном этапе проводится визуальный осмотр модулей, выявляются дефекты или неисправности, поврежденные секции заменяют на новые элементы. После этого производится подготовка площадки, на которой будут проводиться работы.

Непосредственно монтаж начинается с башмаков или опор-домкратов, если такие элементы предусмотрены конструкцией. Башмаки ставят на деревянные платформы, предварительно выполнив выравнивание грунта. Домкраты также ставят на деревянную подставку и выравнивают их положение.

Оптимальное расстояние между двумя элементами должно составлять примерно 200 – 300 см. В установленные опоры монтируется модули нижнего яруса. Со стороны наружной стены они соединяются горизонтальными элементами, с обратной стороны – диагональными связками.

Модули с лестницами устанавливают в зависимости от высоты сооружения. До двадцати метров их монтирую с торца, до 60-ти метров – внутри секций. Если сооружение превышает сто метров, то в таком случае сооружаются маршевые лестницы, создает ограждение рабочего участка. Лестницы монтируют вразбежку, чтобы предотвратить падение больше, чем на один ярус.

К поверхности стен секции крепят с помощью анкеров с шагом в шесть метров по вертикали. При этом должно быть выдержано необходимое расстояние от поверхности стены, чтобы можно было выполнять отделочные работы, устанавливать панели утеплителя. Для выполнения за день всего комплекса монтажных работ объемом 500 кв. метров достаточно бригады из четырех-пяти человек.

Сборка и разборка строительных лесов

Практически каждый строительных объект не обходится без использования строительных лесов. Напомним, что такие конструкции представляют собой многоуровневые опоры, которые позволяют строителям осуществлять работы с фасадной частью здания. Строительные леса могут выстраиваться на большую высоту – до 40 метров – с учетом их крепления к стене здания. Без креплений леса могут возвышаться над землей не выше 4 метров, и то если они устанавливаются на идеально ровную наземную поверхность. В этой статье мы расскажем, как правильно собирать и разбирать строительные леса.

Начальная сборка строительных лесов

Для того чтобы быстро и безопасно выполнить демонтаж металлоконструкций в виде строительных лесов, нужно всего-то четко понимать принцип их сборки и действовать в обратной последовательности. Поэтому рассмотрим, как происходит монтаж этих конструкций. Прежде всего, устанавливаем на землю деревянные подкладки, на которые будут ставиться опоры лесов. На каждой отдельной паре опор при этом должна быть своя поперечина.

Дальше соединяем поперечины стяжками, после чего устанавливаем на опоры стойки первого яруса. Эти стойки скрепляем диагоналями строго через одну секцию. Затем устанавливаем лестницу и раму на швеллер стойки первого яруса, не забывая с этого момента отрегулировать вертикальное положение конструкции. Это можно сделать посредством гаек, скрепленных на опорах. После наладки уровня вертикали приступаем к этапу укладки настилов.

Сборка второго яруса

Настилы, как правило, деревянные, кладутся на рамы, после чего на направляющие патрубков на стойках первого яруса крепятся стойки второго яруса – стык в стык. Стыкованные стойки крепятся между собой фиксаторами, это очень важно, и забывать об этом не стоит, как и о том, чтобы укрепить конструкции второго яруса диагоналями.

Не забываем также об установке захватов на стойках второго яруса. Захват к каркасу крепится с использованием двух поворотных хомутов, в то время как крепление лесов непосредственно к стене объекта для обеспечения надежности выполняется при помощи анкеров. Дальше ставим лестницу путем ее упора в настил и расставляем перильные ограждения на втором ярусе. Затем ставим на швеллера стоек рамы и снова укладываем деревянные настилы. Сборка лесов третьего яруса имеет идентичные положения, поэтому дальнейшие действия выполняются с той же последовательностью.

Демонтаж строительных лесов производится в обратном порядке. Разборка начинается с верхнего яруса. Эта работа требует от исполнителей внимательности и последовательности. Сложное оборудование при этом не применяется.

---

Читать далее:

Современные способы демонтажа зданий



Рамные леса – собираем самостоятельно

Во-первых, они характеризуются малой металлоемкостью, и, следовательно, более низкой ценой, чем у тех же мощных и тяжелых штыревых конструкций. Во-вторых, они являются предельно надежными и безопасными для нагрузочного эксплуатирования на протяжении многих лет, так как благодаря производственным технологиям сниженная металлоемкость никак не влияет на итоговую прочность метизов. И, в-третьих, сборка рамных лесов представляет собой простой процесс, который можно выполнить без привлечения профессионалов. Это позволяет сэкономить значительную сумму на монтаже, хотя сборка должна осуществляться неукоснительно в соответствии с правилами: малейшее нарушение последовательности может привести к обвалу всей конструкции или к деформации отдельных элементов.

---

Конструкция рамных лесов

После покупки рамных лесов, прежде чем приступить к сборке, важно ознакомиться с их элементами, так как конструкция данного вида многоярусных подмостей несколько отличается от клиновых, хомутовых и штыревых аналогов:

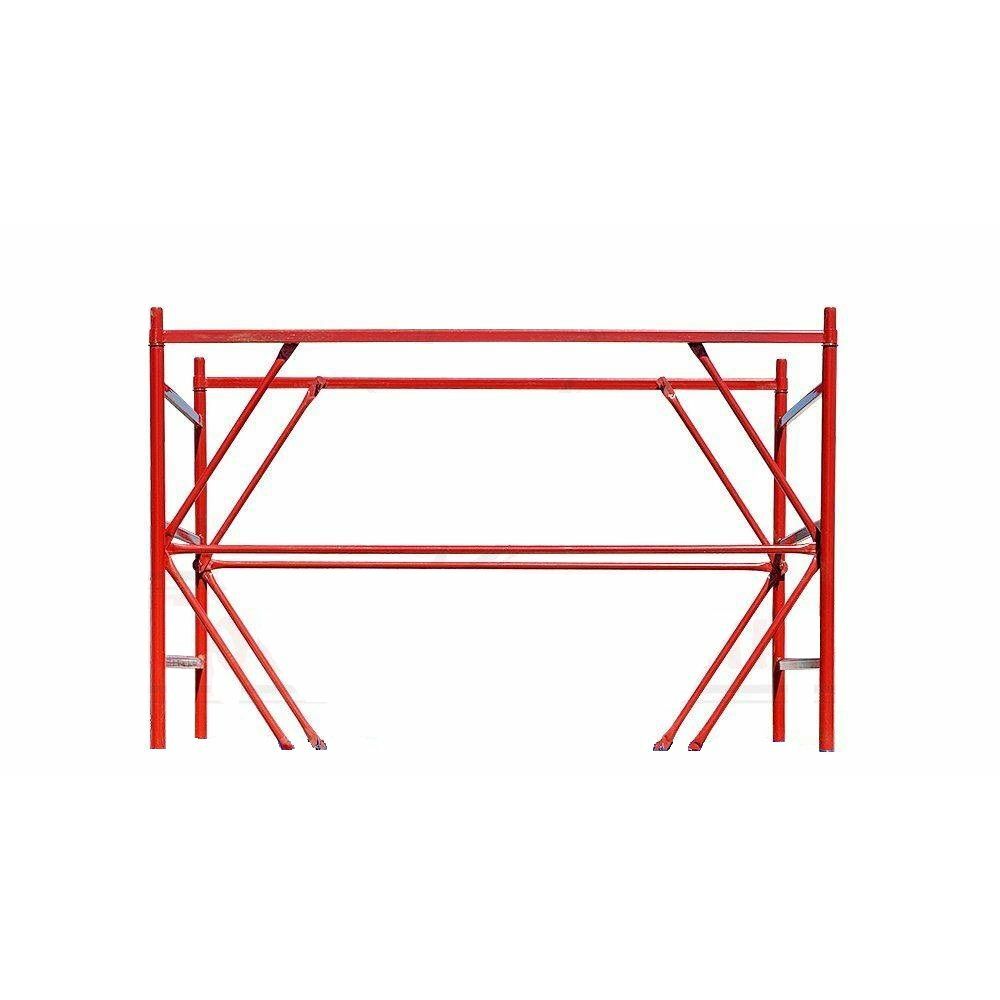

• Несущими элементами являются рамы (с лестницами и без). Данные прямоугольные детали из стальных труб стыкуются друг с другом для наращивания высоты, а для соединения противоположных рам используются флажки – пальчиковые крепежи, приваренные к каркасу рамы, с простым и надежным фиксатором. При этом, несущие элементы с лестницами, образованными за счет внутренних перемычек, служат для перемещения людей между ярусами (отдельно устанавливающиеся трапы в конструкцию рамных лесов не входят).
• Торцевые рамы с ограждениями (и полурамы ограждений) служат для обеспечения безопасности на рабочих ярусах, и, соответственно, защиты работающих на подмостях людей. Они также изготавливаются из стальных труб и включают в свою конструкцию надежные флажковые средства крепления.
• Горизонтальные связи изготавливаются из круглой трубы диаметром 25 мм. Их основное предназначение – соединение противоположных рам, обеспечение их устойчивости в строго вертикальном положении.
• Диагональные связи представляют собой две соединенные болтом посередине круглые трубы, диаметр которых также равняется 25 мм. С помощью расположенных на концах отверстий, диагонали соединяются с флажками рам и служат для усиления жесткости каркаса, предотвращения обвала.
• Опорные подпятники (башмаки) или стартовые связи, на которые устанавливаются рамы для устойчивости, передачи нагрузки от подмостей на грунт при использовании специальных подкладок из древесины. Подпятники изготавливаются из прочной металлической пластины квадратной формы, посередине которой находится круглотрубная вставка. Именно она делает возможной стыковку рам с башмаками.
• Ригели из профильной трубы, являющиеся отличительными элементами рамочных средств подмащивания. Они устанавливаются на параллельно расположенные рамы для дальнейшей укладки настилов. Соответственно, без них установить образовывающие рабочую поверхность элементы будет невозможно. В других видах строительных подмостей ригели отсутствуют, так как их функции успешно выполняют горизонтальные связи.
• Специальные стяжки (хомутовые), соединяющие рамы при обходе острых углов зданий и различных фасадных выступов. Так, сами по себе строительные рамные леса не являются приспособленными под сооружения со сложной геометрией, однако, учитывая их невысокую стоимость и отменные эксплуатационные характеристики, большинство производителей строительных лесов предлагают решение этой проблемы с помощью хомутовых стяжек. Так что теперь рамочные метизы можно приспособить даже под здания круглой формы.
• Хомуты, также называемые «жуками», разработанные для многоярусных приставных подмостей. Производятся из металлических полос (30*4 мм).
• Кронштейны (простые и удлиненные; анкерные с хомутами), предназначение которых – соединение каркаса лесов со стеной ремонтируемого (реставрируемого) здания.
• Настилы – сбитые из деревянных досок или произведенные из металла конструкции, устанавливаемые на ригели для образования поверхности рабочего яруса. Именно на настилах размещаются люди вместе с необходимыми материалами и инструментами. В зависимости от материала изготовления, бывают металлическими и деревянными, а в зависимости от наличия люков – с люками и без.

Существуют также и иные элементы (вроде регулируемых опор для рам при установке лесов на поверхности с неровностями), которые в комплект не входят, и приобретаются только по желанию заказчика.

---

Сборка рамных лесов

Перед началом монтажа, необходимо в обязательном порядке подготовить установочную площадку (утрамбовать землю, расчистить от мусора, снега и т. д.). Сама же сборка подмостей начинается от угла здания в следующей последовательности:

1. На подготовленной площадке устанавливаются подкладки из древесины, а сверху – стартовые связи;
2. На связи устанавливаются рамы нижнего яруса, соединяются горизонтальными и диагональными элементами (и так до достижения необходимой длины лесов). Важно заметить, что установка диагональных стяжек осуществляется в шахматном порядке (кроме случаев, когда нужно придать дополнительной жесткости подмостям, и допускается установка диагоналей в каждой ячейке). Параллельно должно осуществляться крепление каркаса лесов к стене здания.
3. Далее на рамы укладываются ригели для последующей установки настилов.
4. Все вышеописанные действия повторяются в той же последовательности для образования второго, третьего яруса и т.д., до достижения необходимой высоты.
5. На самом верхнем рабочем ярусе нужно установить ограждения для обеспечения безопасных условий.

---

---

Важная информация

Установка диагоналей и крепление каркаса лесов к стене фасада должны осуществляться в ходе монтажа подмостей! Никаких «потом установлю диагонали», «ничего не случится», «достаточно и одних горизонталей» – все эти отговорки способны привести к нежелательным и трагическим последствиям.

Если вы используете рамные леса для каменной кладки, наращивание их высоты должно осуществляться по мере наращивания высоты стен здания или иного сооружения.

Заземление металлических средств подмащивания обязательно!

Демонтаж начинается с самого верхнего яруса (никаких попыток ускорить процесс и начать снизу) и в строго обратной монтажу последовательности. Однако пред этим нужно проверить, чтобы на подмостях не оставалось материалов или инструментов.

Для транспортировки и хранения нужно рассортировать все детали, а для складирования недостаточно просто набросать элементы друг на друга: их важно уложить на деревянные поддоны, исключающие взаимодействие стальных деталей с водой, грязью и т. д.

---

Купить леса рамного типа по низкой цене у производителя вы всегда можете обратившись к нам любым из следующих способов:

Как установить леса на крыше

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Самодельные строительные леса из дерева

Содержание статьи

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек

Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в угол

Укосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы

До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров

Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену

Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

• Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

  Принцип соединения штыревых лесов

• Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

  Хомутовые леса — быстрый монтаж/демонтаж

• Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

  Рамные леса — принцип крепления поперечин и укосин

• Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

  Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

КАК УСТАНОВИТЬ МЕТАЛЛИЧЕСКУЮ КРОВЛИ

Есть много причин для установки металлической кровли, например, для повышения прочности вашего дома и снижения затрат на электроэнергию.

Во многих случаях имеет смысл удалить старую или ветхую крышу и установить металлическую крышу, которая лучше выдерживает элементы.

Хорошая новость заключается в том, что существует множество различных решений с точки зрения установки металлических кровельных панелей, включая жестяные, алюминиевые и стальные. Кроме того, домовладельцы могут выбирать из множества цветов, текстур и стилей.

Самый популярный материал — это сталь, которая превосходит по своим функциям и характеристикам, но стоит немного дороже.

Если вы думаете о том, как установить металлическую крышу, вам сначала нужно собрать все необходимые материалы, снять старую крышу, а затем установить слой изоляции и новую крышу.

Приведенные ниже восьмиэтапные инструкции по установке покажут вам, как установить металлические кровельные панели в качестве самостоятельного проекта на выходные для вашего дома.Когда вы закончите установку, у вас будет красивая металлическая крыша, полностью защищающая ваш дом от непогоды.

Материалы

Хорошая металлическая крыша начинается с правильных материалов. Для монтажа металлической кровли своими руками потребуются следующие материалы:

• Лестница или строительные леса (достаточно высокие, чтобы доходить до крыши)
• Лобзик или механические ножницы по металлу
• Панели стальные (прямоугольники или квадраты)
• Степлер
• Сверло и сверла полный ассортимент
• Кровельные гвозди 1 ¼ дюйма
• Саморез кровельный по металлу
• Саморезы кровельные по дереву
• Рубероид

Пошаговая инструкция

Следующие 8 инструкций помогут вам выполнить установку металлической крыши.

Шаг 1: Измерьте площадь крыши

Вам нужно будет заказать достаточно металлического материала, чтобы покрыть всю крышу, и этот процесс начинается с измерения полного размера вашей крыши (в квадратных футах).

Вы можете измерить размер крыши с земли, но гораздо эффективнее и эффективнее измерять его сверху самой крыши.

После того, как вы пришли к оценке общей площади крыши в квадратных футах, следующим шагом будет добавление дополнительных 10 процентов, чтобы учесть возможные отходы (т.е. человеческая ошибка).

Шаг 2: Заказ материалов

Вы хотите заказать металлические панели подходящего цвета, которые будут гармонировать с вашим домом. Вообще говоря, металлические панели бывают нескольких стандартных размеров в типичном магазине товаров для дома.

Вы также можете доплатить, чтобы металлические панели были вырезаны по индивидуальному заказу, чтобы они точно соответствовали размеру вашей крыши. Однако, если у вас стандартный дом с наклонной крышей, лучше выбрать уже имеющиеся размеры листов по умолчанию.

Если вам нужно вырезать их для сложной области крыши (например, вокруг вентиляционного отверстия или дымохода), вы можете использовать механические ножницы по металлу для каждого листа.

Шаг 3: Снимаем старую крышу

Вы уже определились, что собираетесь установить металлическую кровлю, а не просто укладывать новую черепицу, поэтому вам нужно снять старую крышу. Сделайте это в сухой и солнечный день, чтобы свести к минимуму вероятность повреждения дома водой или влагой.

Лучше всего начинать с самой высокой точки на крыше. Во-первых, сосредоточьтесь на удалении самой старой черепицы, которая торчит, а также любых всплесков или вентиляционных отверстий.

Удалите все торчащие гвозди и переставьте металлические желоба так, чтобы вода стекала с крыши. Затем удалите остальную часть крыши, включая всю черепицу.

Когда вы закончите, вы увидите голые кости каркаса крыши и фанерной обшивки (то есть старую древесину, которая была под черепицей).Сделайте необходимый ремонт, когда будете готовы положить изоляцию.

Шаг 4: Добавьте изоляцию

Здесь ваша цель — свести к минимуму вероятность попадания влаги с крыши в конструкцию вашего дома, поэтому вам нужно будет добавить слой изоляции.

Обычно слоя рубероида будет достаточно для изоляции, но в местах с очень суровыми погодными условиями (очень жаркими или очень холодными) вам может потребоваться нанести еще один слой изоляции, а затем склеить два слоя изоляции вместе.

Этот утеплитель прикрепите к каркасу крыши с помощью скобозабивателя и кровельных гвоздей.

Шаг 5: Установите планку карниза

Карниз или окантовка — это просто стальные металлические полосы, которые покрывают весь периметр крыши. Вы, по сути, изолируете металлическую крышу этим окладом, и вам нужно убедиться, что он надежно закреплен.

Вы можете использовать гвозди диаметром 1 ¼ дюйма для установки карниза.Далее вы готовы к установке металлической кровли.

Шаг 6: Добавьте металлические панели

Здесь вы фактически добавляете «металл» к «металлической крыше». Как только вы снова окажетесь на крыше, начните с участка с самой длинной площадью в квадратных футах.

Это будет часть крыши с самой длинной прямой линией между пиком и карнизом. Визуализируйте прямую линию, ведущую от вершины скатной крыши к карнизу.

Имейте в виду, что металлические панели не только закрывают крышу, но и свисают с края.Как показывает практика, этот выступ должен составлять не менее дюйма.

В зависимости от стиля и эстетического вида, к которому вы стремитесь, вы можете еще больше расширить этот выступ. Также помните, что ваш общий подход к установке металлических кровельных панелей должен быть «перпендикулярно краю».

Другими словами, вам нужно быть абсолютно уверенным, что каждый квадратный фут крыши покрыт металлом, а это означает, что все края полностью покрыты.

Вы будете использовать кровельные саморезы по металлу, чтобы прикрепить металлические панели к обшивке.Постарайтесь расположить винты на расстоянии примерно 12 дюймов по всему куску металла.

Кроме того, постарайтесь, чтобы все винты были выровнены равномерно. И для любых открытых застежек постарайтесь не затягивать их слишком сильно. У каждого крепления уже есть резиновая втулка, которая помогает изолировать крышу от влаги.

При установке металлических панелей убедитесь, что края перекрываются как минимум на 1 дюйм с соседней панелью. Продолжать этот процесс нужно до тех пор, пока не будет покрыта вся крыша. В качестве дополнительного штриха можно использовать герметик.

Однако, если да, используйте 100-процентный силиконовый герметик. Наносите перед укладкой металлического листа. Если уплотнение будет плотным, герметик будет выдавливаться к краям, что вам и нужно.

Шаг 7: Добавьте оклад на крышу

Теперь переходит к той части, где вы добавляете некоторые штрихи к крыше, гарантируя, что она полностью защищена от непогоды (например, дождя, снега, града). Гидроизоляция — это металлическая облицовка, устанавливаемая на стыках кровли в местах стыковки металлических панелей.

По сути, вы добавляете дополнительный слой защиты наиболее уязвимым частям крыши: стыкам.

Шаг 8: Завершить

К концу шага 7 каждый квадратный дюйм крыши должен быть покрыт металлом, весь периметр должен быть защищен кромочным гидроизоляцией, а все стыки крыши должны быть защищены гидроизоляцией.

Еще находясь на крыше, ваш следующий шаг — убедиться, что все края гладкие и обработанные, а также что все панели полностью прикреплены к крыше.

После этого все, что остается, — это собрать все неиспользованные принадлежности и инструменты и утилизировать все отходы. Вы можете оставить любые дополнительные металлические панели, которые вы заказали на шаге 1, на тот случай, если в будущем вам понадобится ремонт.

Меры безопасности

Как показывает практика, установка металлической кровли может быть опасной. По этой причине некоторые люди могут не захотеть делать установку металлической крыши проектом на выходные. Будет дороже — но намного безопаснее — нанять для работы опытного подрядчика по кровле.

Однако, если вы полны решимости сделать этот проект своими руками, вам нужно будет предпринять определенные шаги, чтобы гарантировать вашу безопасность, например, убедиться, что у вас есть прочная лестница или строительные леса для подъема на крышу, набор рабочих перчаток для установка металлических панелей и необходимых инструментов.

Выводы

Следуя простым пошаговым инструкциям по установке металлической крыши, можно обезопасить свой дом от непогоды (ветер, дождь, снег, град).

Типичная установка металлической крыши может длиться от 30 до 50 лет, поэтому вы сделаете важные вложения в стоимость своего дома.

Лучше всего то, что выбор материалов сегодня позволяет домовладельцам выбирать металлические панели, полностью соответствующие внешнему виду и стилю их дома.

Установка металлической кровли своими руками означает, что у вас будет красивая, прочная крыша, которая также обеспечит повышение энергоэффективности. В результате вы сразу же начнете возвращать часть своих первоначальных инвестиций.

.

Как установить битумную черепицу — Руководство по установке черепицы

Изучите основы установки кровли из битумной черепицы, любезно предоставленное IKO.

Когда приходит время заменить крышу, объем доступной информации может быть огромным. На многих веб-сайтах и ​​в видеороликах подробно рассказывается, как покрыть крышу черепицей. Эта статья от экспертов IKO Roofing поможет вам разобраться во всем, выделив основные шаги и обрисовав в общих чертах основное назначение каждого компонента кровельной системы.Эта статья не заменяет надлежащее обучение вживую, и IKO рекомендует, чтобы укладкой крыш занимались только должным образом обученные профессиональные подрядчики.

В следующий раз, когда вы прочтете инструкции к упаковке или посмотрите обучающее видео на YouTube, вы лучше поймете, почему черепица устанавливается именно так.

Вот основные этапы укладки кровли.

1. Первым шагом в любом кровельном проекте всегда является безопасность. Работа на высоте на крыше представляет опасность падения и другие проблемы безопасности. IKO рекомендует, чтобы кровельные работы выполнялись квалифицированными профессионалами, которые знают, как лучше всего укладывать кровлю, и прошли полное обучение по всем аспектам безопасности строительства кровли. Кроме того, важно изучить местные применимые строительные нормы и правила и убедиться, что крыша соответствует всем требованиям.

2. Понять физику работы скатной черепичной крыши . Асфальтовая черепица просто полагается на силу тяжести, чтобы пролить воду от дождя или таяния снега.Если черепица и все вспомогательные элементы крыши расположены и перекрываются с учетом этого, крыша должна успешно отводить воду. В словаре «укладывать черепицу» определяется как «раскладывать или располагать так, чтобы они перекрывали друг друга». Итак, теперь давайте посмотрим на последовательность перекрытия компонентов конструкции крыши, чтобы увидеть, как это работает.

3. Подготовка палубы. Перед установкой любых кровельных материалов убедитесь, что настил крыши гладкий, правильно прикреплен к фермам крыши, сухой и без зазоров или отверстий.Чистая плоская поверхность настила поможет гарантировать, что новая черепица будет выглядеть гладкой и плоской после завершения работы.

4. Работайте снизу вверх. Мы не только работаем снизу крыши, мы также начинаем с самого нижнего слоя с точки зрения компонентов кровли. Битумная черепица — это видимая часть и первая линия защиты от неблагоприятных погодных условий, но то, что находится под ними, действительно имеет значение. Первый материал, установленный на карнизе, — это отлив.Он буквально обеспечивает чистый, острый край для начала крыши и защищает нижний край настила крыши от повреждения водой, не позволяя воде «бросить вызов силе тяжести» и оттекать «вверх», прежде чем она покинет крышу.

Капельная кромка устанавливается подо льдом и водой на карнизе, а также поверх льда и воды и подстилки на граблях.

5. Защита карниза ледяной дамбы . Если вы живете в районе, где климат отличается значительной зимней погодой, вы должны носить ботинки, чтобы защитить ноги от льда, слякоти и луж, верно? Что ж, ваша крыша и дом под ней нуждаются в такой же защите, которую обеспечивает защита от льда и воды.Эта тонкая самоклеящаяся мембрана является следующим компонентом, и ее устанавливают поверх оттока. Лучше всего предотвратить образование ледяной плотины, обеспечив надлежащую пароизоляцию чердака, соответствующую изоляцию чердака и тщательную вентиляцию; тем не менее, ледозащитная мембрана является разумным компонентом кровельной системы и, вероятно, требуется в соответствии с вашими местными строительными нормами в холодном климате. Эта мембрана из льда и воды обычно применяется для свеса карниза на 1/4 ″ -3/4 ″. Чтобы быть полностью эффективным, он должен подниматься по крыше до точки, по крайней мере, на 24 дюйма внутри вертикального расширения внутренней стороны стены. В это время любые впадины на крыше также следует оклеить водяной пленкой. Почему защита от льда и воды? Потому что эти мембраны работают по тому принципу, что их прорезиненное асфальтовое покрытие герметизирует стержни вышележащих крепежных элементов черепицы, добавляя дополнительную степень защиты от водотока.

Ледяные плотины образуются, когда талый снег стекает по крыше к карнизу и снова замерзает, что заставляет воду подниматься обратно под черепицу.
StormShield Защита от льда и воды.

6. Подложка для общей вторичной защиты кровли. Теперь настало время для кровельного покрытия, которое может быть либо пропитанным асфальтом войлоком, либо синтетическим кровельным покрытием. Оба предлагают вам спокойную защиту под черепицей. В то время как битумная черепица будет основным водоотталкивающим слоем крыши, установка подкровельного покрытия дает множество преимуществ. Войлок укладывают горизонтальными рядами, перекрывая лед и водозащитный слой карниза на 4 дюйма, а мембрану ендовы — на 6 дюймов. Примечание. Если ваш дом находится в регионе, где защита от льда и воды не требуется, начните укладку подкладки на карнизе, выступая за водослив на 1/4 ″ — 3/4 ″. Помните тот водослив, который мы установили внизу крыши? Поднимаясь по наклонным краям крыши (называемым «граблями»), он проходит на поверх подкладки. Хотя это, кажется, противоречит принципу перекрытия, установка отливной кромки над подкладкой на граблях создает чистый край крыши и обеспечивает крепление подкладки с повышенным сопротивлением ветру.Кроме того, любой ветер, дующий на переднюю кромку, будет пересекать верхний фланец капельной кромки и попадать на подкладку, а не на подкладку, где потенциально может вызвать проблему.

Синтетическая подкладка IKO RoofGard-Cool Gray Synthetic RoofGard обеспечивает дополнительную защиту вашей крыши.

7. Покрытие стыков и впадин. Если крыша будет протекать, это, скорее всего, произойдет там, где слой черепицы проникает, прерывается или встречается со стеной. Это особые области, которые требуют гидроизоляции — дополнительного слоя водоотталкивающего материала, который помогает воде течь вниз по склону. Долины могут быть как открытыми, так и закрытыми — открытые долины не покрываются черепицей, закрытые долины. Если ваша крыша будет иметь открытые впадины, что рекомендует IKO, именно сейчас впадины должны быть облицованы заранее сформированным слоем коррозионно-стойкого металла. Закрытые ендовы достраиваются при укладке черепицы. Для более длительной эксплуатации крыши IKO настоятельно рекомендует использовать открытые металлические лотки.Перед укладкой кровельной черепицы завершите укладку подкладки и гидроизоляции ендов. Рекомендуемый материал для гидроизоляции — оцинкованный металл толщиной 28 или эквивалентный коррозионно-стойкий, не оставляющий пятен материал (уточняйте в местных нормах). Центрируйте полосу защитной мембраны от льда и воды шириной 914 мм (36 дюймов) в долине. Изделие временно приклеивается по одному краю. Осторожно снимите подложку и положите на место, разгладив морщинки. Начните работу с карниза, позволяя дополнительным частям перекрывать друг друга не менее чем на 150 мм (6 дюймов).Удалите временные гвозди. Отцентрируйте предварительно обработанную / оцинкованную металлическую облицовку ендовы шириной минимум 610 мм (24 дюйма) и толщиной минимум 28 калибра в ендове и закрепите гвоздями, достаточными для удержания на месте, прибивая гвоздями только по краям. Перекрывайте каждую металлическую деталь как минимум на 150 мм (6 дюймов) и используйте асфальтопластический цемент под каждой частью перекрытия. Проведите две меловые линии по всей длине впадины, на расстоянии 150 мм (6 дюймов) друг от друга наверху 75 мм (3 дюйма) с каждой стороны впадины и увеличивая ширину на 3 мм (1/8 дюйма) на каждые 300 мм (12 дюймов). ″) По направлению к низу до максимум 200 мм (8 ″).Когда черепица укладывается, уложите ее поверх ендовы, обрежьте концы до меловой линии и прибейте черепицу как минимум на 50 мм (2 дюйма) от меловой линии. Отрежьте от верхнего угла 50-миллиметровый (2 дюйма) треугольник, чтобы вода направлялась в долину, и заделайте долину каждой плитки в полосу 75 мм (3 дюйма) из асфальтопластового цемента. Очень важно осветить водопроводные трубы и вентиляционные отверстия на чердаке, потому что они являются наиболее распространенными проемами через крышу. Установите металлические окантовки там, где черепица встречается со стенами или дымоходами.Мембраны для защиты от льда и воды хорошо справляются с мерцанием и помогают защитить световые люки, слуховые окна, турбины и другие сложные участки крыши. Применяйте гидроизоляционные материалы одновременно с процедурой установки черепицы, при этом и гидроизоляция, и черепица должны работать вместе, чтобы защитить области стыков.

Вокруг водопроводных труб и вентиляционных отверстий размещается оклад для предотвращения утечек.
Полный монтаж черепицы над окладом водопровода.
Различные вентиляционные отверстия на крыше

Плоскости кровли, которые упираются в вертикальные стены в конце ряда черепицы, защищены металлическими ступеньками высотой не менее 125 мм и шириной 125 мм (5 дюймов в высоту и 5 дюймов в ширину). При укладке новой черепицы каждый ряд черепицы будет покрыт ступенчатым гидроизоляционным слоем.

Металлические ступенчатые планки

Следуйте двум простым правилам:

• Каждая планка должна перекрывать нижнюю не менее чем на 75 мм (3 дюйма), но не должна быть видна ниже верхнего перекрытия черепицы.
• Заложите каждую ступеньку гидроизоляции слоем асфальтопластического цемента шириной 75 мм (3 дюйма) и закрепите гвоздями. Затем конец каждой черепицы, перекрывающий ступенчатую гидроизоляцию, также должен быть хорошо залит пластиковым цементом.

Металлические ступенчатые гидроизоляционные элементы имеют прямоугольную форму и стиль, приблизительно 250 мм (10 дюймов) в длину и как минимум на 50 мм (2 дюйма) шире, чем поверхность используемой черепицы. Например, при использовании металлического гидроизоляции с черепицей с типичным выступом 143 мм (5 5/8 ″) (например, традиционная черепица с 3 выступами) размер гидроизоляции будет 250 мм x 200 мм (10 ″ x 8 ″. ).Длина 250 мм (10 дюймов) сгибается пополам так, чтобы 125 мм (5 дюймов) доходили до поверхности стены, а остальные 125 мм (5 дюймов) доходили до настила крыши. Примечание. Допускаются также ступени других размеров. Для черепицы Cambridge от компании IKO с ее большей экспозицией 5 7/8 дюймов по-прежнему подходит гидроизоляция 10 x 8 дюймов, поскольку размер 8 дюймов все еще как минимум на 2 дюйма больше, чем размер обнажения черепицы. Тем не менее, при прошивке Crowne Slate с его гораздо большей экспозицией 10 дюймов, часть гидроизоляции должна иметь размер 10 x 12 дюймов.

Чтобы установить планку на первый ряд, наденьте ее на конец стартовой полосы. Поместите его так, чтобы выступ концевой черепицы полностью закрыл его. Закрепите горизонтальный фланец на крыше с помощью двух гвоздей. Не прикрепляйте оклад к вертикальной стене. Это позволит гидроизоляции перемещаться независимо от любого дифференциального расширения и сжатия, которое может возникнуть между настилом крыши и стеной. Поместите вторую ступеньку гидроизоляции поверх торцевой черепицы в первом ряду, расположив ее на 143 мм (5 5/8 ″) над нижним краем оголенной битумной черепицы.

Убедитесь, что выступ черепицы во втором ряду полностью закрывает его. Закрепите горизонтальный фланец на крыше. Второй и последующие ряды пройдут с последующим зашиванием черепицы, как и в предыдущих рядах.

8. Битумная черепица в «поле» кровли. После того, как все, что идет под черепицей, было должным образом подготовлено и установлено, пришло время научиться укладывать черепицу. Независимо от типа или стиля асфальтовой черепицы, которые вы выбрали, процесс в основном такой же, как упоминалось ранее — вы начинаете снизу и перекрываетесь, когда продвигаетесь по крыше и вверх.Во-первых, перед тем, как укладывать полевую черепицу («поле» относится к большой площади крыши в границах карниза, конька и граблей), важно установить подготовительный ряд стартовой черепицы, специально изготовленной для этой цели. Но даже если вы соорудите свой собственный на месте, обрезав стандартную черепицу по размеру, обе они будут выполнять важные функции на карнизе крыши. Они обеспечивают точку прилипания герметика к первому слою черепицы и обеспечивают защиту от влаги на стыках черепицы, а также на любых вырезах.Профессиональные подрядчики часто рекомендуют и используют стартовые полосы вдоль граблей, чтобы получить прямую кромку, с которой можно начинать все поля. Кроме того, эти стартовые полосы повышают ветровую стойкость кровельной системы на граблях. Чрезвычайно важно следовать инструкциям производителя для конкретной черепицы, потому что не все черепицы имеют одинаковую экспозицию (часть черепицы, которая видна после установки), смещение (боковое расстояние между стыками в последовательных рядах, иногда называемое « ступенчатым » или « краевым »). расстояние от края до края ‘) и / или размещение гвоздей.Проблемы могут возникнуть, если опоясывающая черепица слишком обнажена или слишком мала, или если она не компенсируется надлежащим размером в последовательных рядах (ряды черепицы). Вы должны поместить гвозди в нужное место и вбивать их заподлицо с черепицей, но не врезаться в нее. Правильная установка черепицы имеет решающее значение для устойчивости кровельной системы к ветру. Правильная установка гвоздей также является обязательным условием действия ограниченной гарантии на черепицу. Если вы выбрали закрытые долины, они завершаются по мере приближения галечных полос, проходящих через долину.Наиболее распространенная закрытая долина — это долина с «закрытым разрезом», где сначала на всю площадь крыши с одной стороны впадины устанавливают черепицу, при этом каждый ряд черепицы проходит не менее чем на 12 дюймов через осевую линию впадины. Так как черепица устанавливается на прилегающей территории крыши, конец каждого ряда черепицы обрезается (срезается) на 2 дюйма позади средней линии ендовы.

9. Шапки бедренные и коньковые. Вы прибили последнюю гальку поля и отсюда видите финишную черту.Отлично сработано! В этом случае финишной чертой является накидка бедра и гребня. Когда вы устанавливаете полевую черепицу до пика крыши, вы не можете просто «загнуть» ее через козырек. Вместо этого используются отдельные черепицы коньковых крыш, чтобы охватить коньки и сбрасывать воду с любого склона. На рынке доступны различные виды кровельной черепицы, но, опять же, процедура их установки основана на том же фундаментальном принципе перекрытия. Для бедер начните с низа и поднимитесь по склону. Поскольку гребни расположены в горизонтальной плоскости, принцип подъема склона неприменим, поэтому черепица гребня обычно устанавливается следующим образом: начинайте с конца гребня, противоположного преобладающему направлению ветра, для оптимального сопротивления ветру гребня гребня.На вальмовых крышах также допустимо устанавливать коньковые заглушки, начиная с каждого конца конька, причем последняя деталь устанавливается в середине конька. Последний элемент коньковой заглушки должен быть прибит на место, и, поскольку это будет единственное место на крыше, где гвозди будут открыты непосредственно, шляпки гвоздей должны быть загерметизированы и покрыты подходящим кровельным цементом из асфальта. Всегда не забывайте использовать более длинные гвозди для черепицы гребня. Поскольку гвозди должны проникать через коньковые накладки и , последний ряд черепицы ниже, вам понадобятся более длинные гвозди, чтобы полностью проникнуть через них в настил крыши.

Пример вальмовой и коньковой установки.

Взгляните на компоненты кровли IKO Pro4, чтобы увидеть, как различные элементы кровельной системы, описанные выше, работают вместе.

Теперь, когда вы лучше понимаете основные этапы кровли, вы можете более полно понять нюансы всего процесса. Вы даже можете понять, почему рекомендуется нанять профессионала!

Для получения более подробной информации или если вы хотите посмотреть и узнать, как это делают профессионалы, просмотрите эту библиотеку обучающих видео по каждому аспекту установки черепицы и компонентов кровли.Вы также можете прочитать нашу статью о том, как заменить битумную черепицу.

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Монтаж строительных лесов. Этапы сборки рамных фасадных лесов.

Рамные строительные леса – тип строительного оборудования, с помощью которого выполняется ремонтные или строительные работы на фасаде здания. Такое название леса получили из-за рам, из которых состоят. Вертикальные рамы образуют металлический каркас через горизонтальные и диагональные связи. Рамные леса прикрепляются к стенам зданий и предназначаются для организации строительного процесса на высоте.

Особенности конструкции рамных лесов. Рамы соединены горизонтальными и диагональными связями. Как и клиновые, рамные леса не имеют мелких деталей. Это, безусловно, является преимуществом, ведь они не потеряются при транспортировке, а также значительно упрощают процесс монтажа. Кроме того, отсутствуют резьбовые соединения, что также ускоряет сборку.

Подготовка к монтажным работам

Монтаж строительных лесов должен тщательно контролироваться ответственным лицом. Перед началом процесса установки в обязательном порядке должна быть внимательно изучена конструкция лесов и непосредственно сам объект, где будут проводиться работы. Далее следует составить план установки лесов и перечислить составляющие комплекта сборки. Прием деталей комплекта конструкции также производится ответственным лицом. Во время приемки составляется перечень бракованных и поврежденных элементов.

Основные этапы монтажа лесов

Первый этап. Площадку под леса необходимо подготовить.

Прежде всего, должны быть произведены работы по водоотведению на участке. Это защитит конструкцию от возможного подмыва основания дождевой или талой водой. Следующим действием должно быть выравнивание по уровню и уплотнение участка.

Подготовленную площадку необходимо оградить защитными конструкциями, чтобы обезопасить леса от проезжающего по строительной площадке транспорта.

После подготовки площадки, устанавливаются башмаки под опоры рам. Расстояние между опорами зависит от длины пролета лесов, но обычно составляет 3 метра.

Второй этап. Устанавливаем 2 смежные рамы первого яруса. Затем соединяем их с помощью диагональных и горизонтальных связей. Проделываем то же самое через заданный интервал: ставим 2 смежные рамы и таким же образом соединяем конструкцию. Повторяем процесс, пока не наберем нужную длину. По краям полученной конструкции ставим рамы с ограждением.

Третий этап. Занимаемся установкой рам второго яруса. Соединяем их диагональными и горизонтальными связями. Диагональные связи нужно расположить в шахматном порядке.

В тех пролетах, где будут производиться фасадные работы необходимо собрать рабочие настилы. Для этого на смежные рамы устанавливаются 2-3 ригеля (в зависимости от планируемой нагрузки), на которые настилаются деревянные или металлические настилы.

Четвертый этап. В тех местах, где планируется подъем рабочих и материалов между уровнями строительных лесов, необходимо поставить наклонные лестницы. В том месте, где лестница примыкает к верхнему уровню – снимается один настил. Лестницы устанавливаются в таком порядке, чтобы люки смежных уровней не находились один под другим.

Пятый этап. Конструкция лесов прикрепляется к стене с помощью анкеров через кронштейны или хомуты, которые прикрепляются к стойкам рам. Крепления выполняются в шахматном порядке через каждые 4 метра. Причем крепление лесов производится одновременно с самим монтажом!

Шестой этап. Таким образом, последние три этапа необходимо повторять до тех пор, пока не будет набрана нужная высота фасадной конструкции.

Седьмой этап. В тех местах, где будут находиться рабочие (рабочий ярус), при отсутствии диагональных стяжек необходимо установить продольные связи ограждений.

Рамы строительных лесов ставятся по отвесу. Установка рам и крепеж лесов к стене выполняется параллельно. Также одновременно следует выполнять укладку настилов и установку связей ограждений.

Демонтажные работы могут осуществляться только после освобождения настилов от стройматериалов и рабочего инвентаря. Перед началом демонтажного процесса ответственный по работе должен выполнить осмотр лесов, провести инструктаж рабочего персонала относительно этапов и методов разборки, а также ознакомить рабочих с мерами безопасности.

Демонтаж необходимо производить с верхнего яруса. Последовательность работы – обратная монтажному процессу.

Сфера применения строительных лесов

Данная конструкция находит свое применение в ремонтных, реставрационных и отделочных процессах на фасадах сооружений, также используется для каменной кладки и штукатурных работ. Такие леса предназначаются как для строительства крупного масштаба, так и для небольших ремонтных работ.

Наиболее часто строительные леса используются для работ с линейным фасадом, однако, благодаря разнообразным дополнительным элементам, нередко применяются и для более сложных объектов.

Фасадные работы обычно являются завершающим этапом полного цикла строительства. В общем интервале затраченного на строительство времени, данный этап занимает незначительную часть. Аренда строительных лесов позволяет существенно оптимизировать затраты на фасадные работы, а также позволяет исключить проблемы, связанные с хранением и доставкой данного оборудования.

Как установить строительные леса — Atlanta Tool Rental

Строительные проекты часто включают работы как на уровне земли, так и в труднодоступных местах. Иногда лестницу просто не разрезать, и даже сборка лестничного домкрата может не справиться с вертикальными проектами.

Прежде чем устанавливать строительные леса для своего проекта, узнайте, как правильно установить строительные леса для обеспечения безопасной и эффективной рабочей площадки.

Как установить строительные леса

Установка строительных лесов очень проста, но может потребовать некоторого терпения, если вы это делаете впервые.Наймите друга или коллегу, чтобы справиться с этой задачей быстрее!

1. Сначала вам нужно выровнять землю, на которой будут стоять строительные леса. Большинство строительных лесов предназначены для использования на ровной, устойчивой земле. Выкопайте или насыпьте землю, чтобы поверхность была ровной. Положите секции ровных досок под основание, чтобы распределить вес и сохранить устойчивость конструкции. Если вы работаете на крутом склоне, вы можете рассмотреть возможность разгибания ног.
2. Соберите все детали строительных лесов перед тем, как приступить к сборке.Таким образом, вы можете быть уверены, что у вас есть все необходимое.
3. Прикрепите колеса или опорные плиты, в зависимости от того, что вы используете.
4. Собрать концы рамы строительных лесов. Положите их на одной линии и поставьте ножки или ролики на любую выравнивающую доску, которую вы используете.
5. Поднимите одну концевую деталь и растяните поперечную распорку так, чтобы концевая деталь располагалась под углом, но надежно прилегала к земле, поддерживая деталь на месте. Если вы используете ролики, включите тормоз.
6. Поднимите вторую торцевую деталь напротив первой и таким же образом растяните поперечную распорку.Снова включите тормоз, если вы используете ролики.
7. Осторожно поднимите поперечные распорки и закрепите их на нижней части противоположной концевой детали. Установите второй комплект поперечных распорок.
8. Теперь, когда ваша рама строительных лесов установлена, самое время проверить, что она ровная и надежная. При использовании роликов переместите строительные леса на место.
9. Установите планки строительных лесов, приподняв их через поручни. Для этого вам может понадобиться более одного человека, в зависимости от размера досок строительных лесов.Закрепите планки строительных лесов соответствующими замками.
10. Прикрепите доступ к строительным лесам. Это может быть простая лестница или лестница в виде лестницы. Обратите внимание, что лестничные лестницы должны иметь поручни и ступеньки.
11. Установите ограждения на свои леса. Поручни помогают предотвратить падения и травмы на рабочем месте.
12. Не допускайте опрокидывания строительных лесов, прикрепив стабилизаторы в нижней части строительных лесов и при необходимости привязав их к зданию.
13. Осмотрите свои леса перед использованием, чтобы убедиться, что все надежно и правильно установлено.

Готово! Теперь ваши строительные леса готовы к использованию.

Безопасность строительных лесов и советы

• Если вы используете строительные леса в течение нескольких дней, всегда повторно осматривайте оборудование перед использованием.
• Колеса упрощают проектирование строительных лесов, но всегда не забывайте тормозить перед использованием!
• Никогда не перемещайте колесные леса, когда на них находятся люди, материалы или инструменты.
• Не используйте и не перемещайте строительные леса рядом с линиями электропередачи из-за риска поражения электрическим током.Если ваша работа требует, чтобы вы работали рядом с линиями электропередач, вы можете вместо этого рассмотреть возможность использования лестничного домкрата.
• Это может показаться заманчивым, но не используйте обычную древесину вместо досок для строительных лесов. Древесина не всегда достаточно прочна, чтобы выдержать вес ваших рабочих, оборудования и инструментов.
• Установите систему транспортировки инструментов для быстрого доступа к инструментам и оборудованию. Многие припасы можно легко транспортировать с помощью веревки и ведра, подвешенных сбоку от строительных лесов.

Решения для строительных лесов в Northside Tool Rental

Строительные леса — идеальное решение для широкого спектра вертикальных проектов, от кровли и водосточных работ до установки окон, покраски и многого другого.

Northside Tool Rental предлагает все оборудование и аксессуары для ваших строительных лесов. Мы также предлагаем лестницы различных размеров, а также аксессуары для домкратов для труднодоступных мест.

Ваш проект находится на неровной поверхности или сильно наклонен? Без проблем! У нас есть выравнивающий домкрат, с помощью которого можно быстро решить эту проблему.

Позвоните нам сегодня! Northside Tool Rental — это ваша штаб-квартира по производству строительных лесов на открытом воздухе с распорками, защитным снаряжением и тысячами элементов наружных лесов на выбор.

Как установить леса из труб и зажимов

Одним из наиболее распространенных типов строительных лесов, используемых во всех отраслях промышленности по всему миру, являются леса из труб и зажимов. Существует множество различных типов строительных лесов, которые можно использовать, и важно знать , как устанавливать трубы и зажимные леса , чтобы вы могли использовать наилучшие возможные решения для вашей рабочей площадки. В United Scaffold Supply мы предоставляем строительные леса и оборудование для обеспечения безопасности на всей территории Британской Колумбии, и наша команда всегда готова дать совет по монтажу строительных лесов.

Как собрать строительные леса

Независимо от того, используются ли они в качестве строительных лесов для доступа, опорных лесов или любого другого типа временной конструкции, леса из труб и зажимов чрезвычайно универсальны. Он часто используется в ситуациях, когда присутствуют препятствия или когда строительные леса должны быть непрямоугольными. В отличие от обычных каркасных лесов, леса из труб и зажимов невероятно настраиваемы и могут быть изготовлены для нестандартных ситуаций. Вот несколько советов по сборке трубных и зажимных лесов:

1.Вытяните конструкцию

Перед тем, как начать, сделайте точный чертеж конструкции строительных лесов с соответствующими размерами, которые учитывают все различные части строительных лесов. Убедитесь, что платформы, поперечные распорки, лестницы и точки крепления учтены на чертежах.

2. Планирование фундамента

Прочный фундамент для строительных лесов жизненно важен для безопасности работы. Убедитесь, что земля под лесами выровнена должным образом и что грязь заделана на неустойчивой или неуплотненной поверхности, такой как почва или гравий.

3. Построение рамок и зон

Само собой разумеется, что нужно строить с нуля, но построение различных слоев требует методичного подхода. Постройте каждую секцию строительных лесов как отдельные рамы и соедините рамы вместе, чтобы сформировать зоны. Когда вы построите строительные леса на высоте, на которой вы будете работать, положите платформы. Убедитесь, что вы закрепили строительные леса на месте во время строительства.

4. Установка ограждений и доступа

Для обеспечения безопасности вокруг каждой платформы необходимо установить ограждения.К точкам доступа можно прикрепить лестницы, чтобы обеспечить безопасный полупостоянный доступ к лесам.

Если вы хотите узнать больше о том, как безопасно и эффективно установить трубы и зажимные леса, или если вы заинтересованы в наших услугах по аренде строительных лесов, свяжитесь с United Scaffold Supply по телефону 1-866-820-6341 или заполнив форму контактную форму на нашем сайте.

Алюминий — Строительные леса — Строительный помощник

1. Описание продукта:

KITSEN Стальная система строительных лесов с кольцевым замком — это универсальные модульные леса из высокопрочной оцинкованной стали, обеспечивающие повышенную прочность, универсальность и удобство использования. Он широко используется во всех видах внутренних и наружных работ, таких как техническое обслуживание, уборка, ремонт.

2. Параметры продукта:

1) Название продукта: Стальные леса с кольцевым замком

2) Материал: Q235

3) Размер: стандартный диаметр стойки Φ48 мм / Φ60 мм

4) Высота строительных лесов: без ограничения по высоте

5) Высота платформы: без ограничения по высоте

3.Информация о продукте:

4. Преимущества:

1) Простота в обращении

-Вся система не требует дополнительных инструментов или незакрепленных деталей для ее установки и демонтажа. А 20-метровая автовышка может быть легко собрана двумя людьми в короткие сроки. — Весь процесс такой же простой, как игра в игрушечные кубики.

2) Высокая прочность и безопасность

-Стальные подмости с кольцевым замком Kitsen созданы для обеспечения высокой прочности и безопасности и состоят из модульных компонентов из оцинкованной высокопрочной стали.

3) Различные размеры для различных рабочих мест

-Горизонтали, диагонали и вертикали доступны различной длины, от 2 футов до 10 футов, что позволяет создавать систему в любой конфигурации для удовлетворения различных требований работы.

4) Универсальность и возможности применения

-Kitsen Steel Ringlock подмости — это универсальные подмости, которые применимы для всех типов доступа и опорных конструкций, таких как строительство зданий, обслуживание внешних и внутренних стен, метро, ​​туннели и мосты.

5. Описание сборки продукта:

1) Убедитесь, что все компоненты находятся на месте, не имеют повреждений и работают правильно — (см. Контрольный список и Таблицы количеств). Запрещается использовать поврежденные или неподходящие компоненты.

2) Безопасная рабочая нагрузка составляет 200 кг / л на уровень платформы.

ADTO Легкая сборка строительных лесов Monkey Ldder

Место происхождения	Китай (материк)	Фирменное наименование	ADTO	Номер модели	L315
Материал	Q195	Элемент	Складная лестница	Приложение	Строительные леса
Структура	Стремянки	OEM	В наличии	Сертификат	SGS, ISO
Поверхность	оцинкованный	Крючки	М43, М50	Название продукта	Лестница для строительных лесов

Изображения продукта

1. Конструкция: стремянка с крючком упрощает сборку и использование.

2. Материал: в нашей стремянке используется новый материал из углеродистой стали, что обеспечивает высокую прочность на растяжение.

3. Обработка поверхности: процесс горячего цинкования гарантирует безопасность использования лестниц в течение 10 лет.

4. Процедура сварки: Усовершенствованная конструкция для сварки в среде защитного газа CO2 ， обеспечение безопасности строительства.

5. Противоскользящая обработка: колодезный дренаж и противоскользящая ступенька гарантируют безопасную работу платформы.

6.Стандартная стремянка, необходимое и быстрое строительное оборудование для строительных лесов.

7. Энергосбережение и экологичность.

8. Сертификат: Сертификат CE, SGS и ISO может гарантировать высокое качество нашей продукции.

Технические характеристики

Стальная лестница Спецификация:

Размер (мм) Скакательный сустав (мм)

450 * 1829 * 1725 * 2515 43

450 * 1829 * 1955 * 2677 43

860 * 1800 ** 1800 * 2545 43

860 * 1829 * 1725 * 2515 43

860 * 1829 * 1955 * 2677 50

Процесс продукта

Приложения

Стальную лестницу

ADTO можно использовать в различных системах строительных лесов. Вот некоторые примеры ее применения в строительных проектах.

Упаковка и отгрузка

Информация о компании

ADTO Industrial Group, Co., Limited, основанная в 1998 году, ADTO является ведущим поставщиком и производителем строительных материалов в Китае, специализируясь на исследованиях и разработках, производстве и продаже строительных материалов для строительных лесов, алюминиевой опалубки, крепежа и муфты, объединяет стальной бизнес. , логистика и услуги проводки и кабеля.Группа имеет более 10 подразделений и четыре производственных базы, обладающих правом импорта и экспорта с охватом бизнеса более чем в 50 местах и ​​областях. Более 5000 крупных международных покупателей поддерживают ADTO в качестве своего долгосрочного делового партнера.

1. Опыт: Основана в 1998 году, более 17 лет занимается производством строительных материалов

2. Идея продукта: Качество решено в пользу безопасности, безопасность — это суровая правда.

3. Сертификаты: ISO, CE, SGS, BV

4.Производственная база: четыре завода, более 400 000 квадратных метров

5. Доступны OEM или индивидуальные услуги.

Свяжитесь с нами

Человек: г-жа Чжэн

Эл. Почта: [email protected]

Тел .: 86-731-895

Skype: ADTOMall

Адрес: HuNan, China

Более подробно, добро пожаловать, чтобы отправить запрос.

Как установить строительные леса? Вот что предлагают эксперты

Строительные леса рядом с небоскребом впечатляют.Вы когда-нибудь хотели узнать, как установить строительные леса?

Установка строительных лесов — это точная работа, столь же точная, как хирургическая, если вы хотите быть технической. Здесь вы имеете дело с жизнями людей; поэтому ваши строительные леса должны соответствовать определенным строительным нормам по охране труда. Квалифицированные специалисты по строительным лесам должны быть теми, кто установит и демонтирует ваши леса, потому что они были обучены, как правильно устанавливать леса на крыше.

Ниже приведены некоторые важные соображения для обеспечения правильной установки строительных лесов: —

Надежный фундамент

Фундамент, на который вы устанавливаете строительные леса, имеет большое значение.Опорные плиты или грязевые отстойники идеальны для устранения шансов ненадежного движения. Грязевые отливы обеспечивают основание только правильным типом поверхности для прочной и устойчивой опоры.

Копание может быть вариантом, если земля неровная. Используйте грязь, чтобы заполнить пробелы. Кроме того, вы можете использовать регулировочную scr для выравнивания конструкции строительных лесов. Если фундамент находится на склоне, вам могут понадобиться удлинители ног.

Наши клиенты часто хотят знать, «сколько времени занимает установка строительных лесов».

Это зависит от того, насколько хорош фундамент. Если земля неровная, на ее подготовку может уйти много времени. Само по себе устройство строительных лесов не так сложно, как подготовка фундамента.
Замки на колесиках

Если вы хотите переместить строительные леса с одного места на другое, вы должны сначала оборудовать их колесиками. Как только строительные леса окажутся на нужном месте, не забудьте заблокировать ролики.

Сборка рамы

· Сборка рамы начинается с выкладывания концов.Поднимите первый конец и закрепите его крестовой распоркой выше.

· Убедитесь, что дальний конец скобы поддерживает наконечник.

· Затем поднимите следующий наконечник и закрепите его на поперечной распорке выше.

· Конец каждой поперечной распорки должен быть прикреплен к нижней части концевой рамы на ее противоположной раме.

Проверка устойчивости

Перемещайте строительные леса в разных направлениях, чтобы убедиться, что они надежно закреплены, движутся равномерно и удерживаются на одном уровне. Если он дрожит, независимо от того, насколько он незначительный, проверьте наличие слабого звена и устраните проблему.

Принесите доски

Во-первых, убедитесь, что у вас есть подходящее оборудование, чтобы закрепить каждую доску на своем месте. Теперь поднимите доску, поднимите ее через доски и положите в нужное место. Используйте стяжки и ограждения, чтобы гарантировать 100% безопасность рабочих.

Насколько высоко можно построить строительные леса без лицензии?

Если высота меньше четырех метров, лицензия на строительство лесов в Австралии не требуется. Но если высота равна или превышает четыре метра, вы должны приобрести лицензию на строительство лесов.

Если вы хотите поговорить со специалистом по строительным лесам, по телефону свяжитесь с нами здесь, в Transom Scaffolding, для получения подробной информации.

SWALO: строительные леса с оптимизацией вероятности сборки | Исследование нуклеиновых кислот

Аннотация

Создание каркасов, то есть упорядочивание и ориентация контигов, является важным этапом сборки генома. Мы представляем метод каркаса с использованием считывания секвенирования второго поколения на основе вероятностей сборки генома.Генеративная модель для секвенирования используется для получения оценок максимального правдоподобия разрывов между контигами и для оценки того, приведет ли связывание контигов в каркасы к увеличению вероятности сборки. Затем мы связываем контиги, если они могут быть однозначно соединены или если соответствующее увеличение вероятности существенно больше, чем у других возможных соединений этих контигов. Этот метод реализован в инструменте Swalo с приближениями, чтобы сделать его эффективным и применимым к большим наборам данных.Анализ реальных и смоделированных наборов данных показывает, что он постоянно делает больше или такое же количество правильных соединений, что и другие каркасы, при этом неправильно связывая очень мало контигов, тем самым превосходя другие каркасы и демонстрируя, что существенное улучшение сборки генома может быть достигнуто за счет использования статистических моделей. Swalo можно бесплатно загрузить по адресу https://atifrahman.github.io/SWALO/.

ВВЕДЕНИЕ

Развитие технологий секвенирования второго поколения (1–4) привело к разработке различных анализов для исследования многих аспектов молекулярной и клеточной биологии, представляющих интерес из-за низкой стоимости и высокой производительности.Однако предварительное условие для проведения многих из этих анализов — сборка генома — еще не решена адекватно с использованием считываний секвенирования второго поколения. Длинные чтения из технологий секвенирования третьего поколения, таких как одиночная молекула в реальном времени (SMRT) (5) и секвенирование нанопор (6), трансформируют сборку генома, и был разработан ряд инструментов для сборки геномов из длинных считываний (7-10) . Однако высокая стоимость, низкий охват секвенированием и высокая частота ошибок этих технологий означают, что многие геномы собираются с использованием считываний из технологий второго поколения или посредством комбинации данных второго и третьего поколения.Кроме того, уже существует обширный объем данных второго поколения, которые можно лучше использовать. Кроме того, для инструментов сборки с указанием ссылок, таких как RACA (11), Ragout (12) и MeDuSa (13), требуется начальная черновая сборка, которая часто создается с использованием операций чтения второго поколения. В этой статье мы демонстрируем, что значительное улучшение сборки генома с помощью секвенирования второго поколения может быть достигнуто за счет применения статистических моделей для секвенирования. Статистический подход, который мы вводим, также может быть применен к сборке генома с использованием длинных считываний.

Сборка генома обычно состоит из двух основных этапов. Первым шагом является объединение перекрывающихся считываний в контиги, что обычно выполняется с использованием de Bruijn или графов перекрытия. На втором этапе, известном как «каркас», описанном в (14–16), контиги ориентируются и упорядочиваются с использованием различных подходов, таких как считывание парных концов или парных считываний (мы используем термин пара чтения для обозначения любого из них). Недавно были разработаны методы для выполнения скаффолдинга с использованием связанных считываний (17–19), длинных считываний (20–23) и данных хромосомной конформации из Hi-C (24–29), которые приводят к каркасам с существенно лучшей смежностью по сравнению с каркасами. генерируются с использованием пар чтения и, следовательно, являются рекомендуемыми технологиями для создания шаблонов.Однако информация о парах чтения из технологий второго поколения по-прежнему широко используется для создания каркасов (30) и остается важной частью процесса сборки генома. Следовательно, он встроен в большинство ассемблеров (31–36) и ряд автономных строительных лесов, таких как Bambus2 (37,38), MIP (39), Opera (40,41), SCARPA (42), SOPRA (43). , SSPACE (44), BESST (45) также были разработаны для лучшего использования информации о парах чтения и устранения неоднозначностей из-за повторяющихся областей. Большинство алгоритмов каркаса полагаются на эвристику или ввод данных пользователем для определения таких параметров, как минимальное количество пар чтения, связывающих контиги, чтобы объединить их, игнорируя длину контигов, глубину секвенирования и ошибки секвенирования.В углубленном исследовании Hunt et al. оценил инструменты каркаса на реальных и смоделированных данных и заметил, что, хотя многие из каркасов хорошо работают с смоделированными наборами данных, они показывают непоследовательную производительность в реальных наборах данных и инструментах картирования (46). Их результаты демонстрируют, что SGA, SOPRA и ABySS консервативны и допускают очень мало ошибок построения, в то время как SOAPdenovo идентифицировал больше соединений за счет большего количества ошибок, указывающих на то, что метод каркаса, позволяющий достичь лучшего компромисса между ними, может быть возможным.

Здесь мы представляем метод строительных лесов, называемый «строительные леса с оптимизацией вероятности сборки (Swalo)». Swalo автоматически изучает параметры на основе данных и в значительной степени свободен от пользовательских параметров, что делает его более согласованным, чем другие скаффолдеры. Он также может использовать пары чтения с несколькими отображениями посредством вероятностного устранения неоднозначности, которые игнорируются большинством других инструментов построения шаблонов. Метод основан на строгих вероятностных моделях, но правильные приближения делают реализацию эффективной и применимой к практическим наборам данных.Мы анализируем производительность Swalo с использованием наборов данных, используемых Hunt et al. и обнаруживают, что Swalo выполняет больше или такое же количество правильных соединений, что и другие строительные леса, при этом очень мало неправильных соединений. Мы также сравниваем Swalo с модулями строительных лесов, встроенными в различные ассемблеры с использованием наборов данных GAGE ​​(47), и отмечаем, что окончательные результаты, полученные при применении Swalo к контигам, сгенерированным ассемблерами, обычно лучше, чем применение встроенных модулей строительных лесов этих ассемблеров. Наконец, мы применяем Swalo к большому набору данных из генома волнистого попугая и демонстрируем, что он масштабируется до больших наборов данных без ущерба для производительности.

МАТЕРИАЛЫ И МЕТОДЫ

Обзор Swalo

Наш метод каркаса под названием Swalo основан на генеративной модели секвенирования (48). На рисунке 1 показаны основные этапы Swalo. На первом этапе чтения выравниваются по контигам, распределение размера вставки и параметры ошибок изучаются с использованием считываний, которые отображают однозначно, и вероятность набора контигов вычисляется с использованием генеративной модели. Затем мы строим двунаправленный каркасный граф , который содержит вершину для каждого контига и ребро между контигами, если их объединение приведет к увеличению вероятности.Он использует вероятностные модели для оценки разрыва максимального правдоподобия между контигами, исправляя проблему, заключающуюся в том, что мы можем не наблюдать вставки из всего распределения размеров вставок из-за зазоров между контигами и длинами контигов (дополнительный рисунок S2) (49,50). Затем он приблизительно определяет, приведет ли объединение контигов к увеличению вероятности сборки генома. Мы используем алгоритм EM (максимизация ожидания) (51,52) для разрешения пар чтения с несколькими отображениями. Затем контиги объединяются, если увеличение вероятности значительно выше, чем у всех других конфликтующих объединений, как определено эвристикой.Таким образом, Swalo делает шаг к максимальной вероятности сборки генома (53). Более того, мы выбираем несколько согласованных друг с другом объединений, используя алгоритм динамического программирования для задачи взвешенного интервального планирования. Каждый из этих шагов более подробно описан в разделах ниже и в дополнительных примечаниях 3.1–3.3. Наш метод каркаса (i) изучает параметры на основе данных, делая его в значительной степени свободным от параметров (дополнительное примечание 3.4), (ii) использует пары чтения с несколькими отображениями, которые игнорируются в большинстве каркасов, и (iii) может точно оценивать пробелы между контиги, способствующие заполнению зазоров.

Рисунок 1.

Обзор SWALO. 1. Чтения выравниваются по контигам, однозначно отображаемые чтения используются для изучения распределения размера вставки и параметров ошибок, а затем вычисляется вероятность набора контигов (дополнительное примечание 3.1, дополнительный рисунок S1). 2. Граф каркаса строится путем первой оценки промежутков максимального правдоподобия, г между контигами с использованием алгоритма EM для разрешения множественных пар чтения с учетом того, что только вставки размером между l _min и l _max будет наблюдаться из-за разрывов между контигами и длинами контигов (дополнительный рисунок S2), а затем приблизительное определение того, приводят ли изменения в количестве возможных начальных сайтов чтения (области, заштрихованные серым цветом) к увеличению или уменьшению вероятность сборки (дополнительное примечание 3.2). 3. Наконец, мы делаем соединения, которые являются однозначными или соответствуют увеличению вероятности, значительно выше, чем у других конфликтующих объединений. Если есть несколько контигов (серый цвет), которые вписываются в промежуток между соединяемыми контигами, мы выбираем из них, используя алгоритм динамического программирования для задачи взвешенного интервального планирования в следующих шагах. я. Удалите контиги (красный цвет) с несовместимыми краями с другими контигами. II. Выберите последовательный набор контигов (синий), который оптимизирует вероятность. iii.Удалите выбранные контиги (красный) с увеличением вероятности не намного выше, чем конфликтующие, не выбранные (фиолетовый). iv. Объедините их в строительные леса (дополнительное примечание 3.3).

Рисунок 1.

Обзор SWALO. 1. Чтения выравниваются по контигам, однозначно отображаемые чтения используются для изучения распределения размера вставки и параметров ошибок, а затем вычисляется вероятность набора контигов (дополнительное примечание 3.1, дополнительный рисунок S1). 2. Граф каркаса строится путем первой оценки промежутков максимального правдоподобия, г между контигами с использованием алгоритма EM для разрешения множественных пар чтения с учетом того, что только вставки размером между l _min и l _max будет наблюдаться из-за разрывов между контигами и длинами контигов (дополнительный рисунок S2), а затем приблизительное определение того, приводят ли изменения в количестве возможных начальных сайтов чтения (области, заштрихованные серым цветом) к увеличению или уменьшению вероятность сборки (дополнительное примечание 3.2). 3. Наконец, мы делаем соединения, которые являются однозначными или соответствуют увеличению вероятности, значительно выше, чем у других конфликтующих объединений. Если есть несколько контигов (серый цвет), которые вписываются в промежуток между соединяемыми контигами, мы выбираем из них, используя алгоритм динамического программирования для задачи взвешенного интервального планирования в следующих шагах. я. Удалите контиги (красный цвет) с несовместимыми краями с другими контигами. II. Выберите последовательный набор контигов (синий), который оптимизирует вероятность. iii.Удалите выбранные контиги (красный) с увеличением вероятности не намного выше, чем конфликтующие, не выбранные (фиолетовый). iv. Объедините их в строительные леса (дополнительное примечание 3.3).

Мы представляем здесь краткое описание методов, лежащих в основе Swalo. Более подробная информация доступна в дополнительных примечаниях 3.1–3.4.

Параметры обучения и вычисление вероятности контигов

Первым шагом в Swalo является оценка параметров и вычисление вероятности контигов с использованием подхода, представленного в (48) (дополнительное примечание 3.1). Модель включает в себя распределение размеров вставок, ошибки секвенирования, а также случайность при генерации чтения. Мы сопоставляем чтения с контигами и изучаем распределение размеров вставок и параметры ошибок, используя считывания, которые отображают однозначно. {M_i} p_F (l_ {i, j}) p_S (s_ {i, j}) p_E (r_i | a_ {i, j}) \ end {eqnarray *} $$

где l _{i , j} , s _{i , j} и a _{i , j} — длина фрагмента, начальный сайт и подпоследовательность сборки, соответствующие j -му картированию и -й читал соответственно.{M_i} p_F (l_ {i, j}) p_S (s_ {i, j}) p_E (r_i | a_ {i, j}). \ end {eqnarray *} $$

(1) Здесь p _F , p _S и p _E — длина фрагмента, начальный сайт и распределение ошибок соответственно. , как в (48). Однако мы используем сглаженную и усеченную версию распределения размеров вставок для строительных лесов (дополнительный рисунок S1, дополнительное примечание 3.1). Вероятность того, что вставка длиной l начинается с s , равна

$$ \ begin {eqnarray *} p_S (s) = \ frac {1} {\ tilde {T} (l)} = \ frac {1 } {\ sum _ {c \ in \ lbrace contigs \ rbrace} (l_c-l + 1)} \\ \ end {eqnarray *} $$

где | $ \ tilde {T} (l) $ | — общая эффективная длина, т. е.е. количество возможных стартовых площадок для вставок размером л и л _c — длина контига c .

Построение скаффолда графа

Затем мы строим каркасный граф , который является двунаправленным графом с вершиной для каждого контига, и между контигами есть ребро, если объединение контигов приведет к увеличению вероятности сборки (дополнительное примечание 3.2). Ребра взвешиваются с использованием этого увеличения правдоподобия.Веса ребер вычисляются для каждой пары контигов, так что есть пары чтения с двумя концами, отображаемыми на разные контиги в паре. Это делается в два этапа.

• Сначала мы оцениваем разрыв максимального правдоподобия между контигами, используя генеративную модель, исправляющую проблему, заключающуюся в том, что мы не можем наблюдать вставки из всего распределения (дополнительный рисунок S2).

  Рассмотрим два контига, разделенных промежутком г . Если 5 ‘конец вставки находится под углом с , то мы не увидим вставки меньше л _мин и больше л _макс .\ prime (s) \ приблизительно \ frac {\ text {{p \ {фрагмент, начинающийся с s и заканчивающийся t \}}}} {\ text {{p \ {фрагмент, начинающийся с A и заканчивающийся t \}}} }. \ end {eqnarray *} $$

  Затем мы находим разрыв g , который максимизирует вероятность связывания чтения, макс. _g ∏ _{r ∈ { linking }} p ( r ) для каждой пары контигов с связывающими их парами чтения.

  Если есть пары чтения, которые сопоставляются с несколькими парами контигов, мы разрешаем их, используя алгоритм максимизации ожидания (EM) (51).

• Затем мы проверяем, приведет ли связывание контигов к увеличению вероятности путем вычисления вероятности связывания чтений и корректировки вероятностей всех других чтений.

  Корректировка вероятностей из-за изменения эффективной длины с использованием уравнения (1) потребует повторения всех операций чтения с множественным отображением. {M_i} p_F (l_ {i, j}) p_E (r_i | a_ {i, j}) \ end {eqnarray *} $$
  где | $ \ hat {l_i} $ | — размер вставки, соответствующий наиболее вероятному отображению чтения i .Это позволяет нам подсчитать количество чтений, соответствующих определенному размеру вставки, и эффективно вычислить новую вероятность. Если | $ n _ {\ hat {l}} $ | — количество чтений с размером вставки | $ \ hat {l} $ | ⁠, тогда

  $$ \ begin {eqnarray *} l_ {new} (\ mathcal {A}; \ mathcal {R}) & \ приблизительно & l_ {old} (\ mathcal {A}; \ mathcal {R}) \\ & — & \ sum _ {\ hat {l}} n _ {\ hat {l}} \ left (\ log \ frac {1} {\ tilde {T} _ {old} (\ hat {l})} — \ log \ frac {1} {\ tilde {T} _ {new} (\ hat {l})} \ right) \ end { eqnarray *} $$

  где | $ \ tilde {T} _ {new} (l) = \ tilde {T} _ {old} (l) + l-1 + g $ | — новая эффективная длина, если оба контига достаточно велики по сравнению с размерами вставки и могут быть предварительно вычислены для различных размеров зазора.Корректировки для случаев, когда контиги малы, также могут быть вычислены заранее.

  Вероятность связывания чтений и корректировки правдоподобия всех других чтений объединяются для оценки веса края. Мы сохраняем ребро и присваиваем ему вычисленный вес, если оно положительное, и удаляем ребро в противном случае.

Выбор стыков

После того, как каркасный граф построен, мы сначала делаем однозначные соединения, то есть соединяем контиги, соединенные ребром с повышенной вероятностью и такие, что одна вершина имеет исходную степень одну, а другая — первую.Другие возможные объединения сортируются в соответствии с предполагаемым увеличением вероятности, и контиги объединяются, если увеличение вероятности соединения-кандидата значительно выше, чем у других конфликтующих объединений, как определено эвристикой (дополнительное примечание 3.3). Если есть другие соединения, согласующиеся с объединением-кандидатом, то есть один или несколько контигов помещаются в промежуток между парой контигов, мы выбираем из них, используя алгоритм динамического программирования для задачи взвешенного интервального планирования, и удаляем конфликтующие.Мы выбираем консервативный подход во время объединения, поскольку несвязанные контиги могут позже объединяться с использованием других наборов данных, но неправильные объединения обычно остаются незамеченными для сборки de novo и могут привести к ошибкам в последующем анализе.

Реализация

Эти методы были реализованы в инструменте под названием «scaffolding с оптимизацией вероятности сборки (Swalo)» с использованием C / C ++. Фазы выравнивания чтения и оценки зазора распараллеливаются для ускорения вычислений.Swalo можно бесплатно загрузить по адресу http://atifrahman.github.io/SWALO/.

Доступность данных

Мы используем сценарии данных и анализа, использованные в (46,47) и (54). Сценарии для установки инструментов, загрузки данных и получения результатов, использованные в этом документе, доступны по адресу https://github.com/atifrahman/SWALO/tree/scripts.

Созданные каркасы также доступны по тому же URL. Могут быть незначительные отклонения в результатах из-за гонки потоков во время сопоставления операций чтения, не выровненных Bowtie, поскольку отображаются случайные подмножества невыровненных операций чтения.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Сравнение с автономными лесами

Чтобы сравнить производительность Swalo с другими автономными каркасами, мы используем наборы данных, используемые Hunt et al. для оценки инструментов строительных лесов (46). В дополнение к рассмотренным в исследовании каркасам мы включаем впоследствии опубликованные версии Opera (Opera-LG (41)) и BESST (55). Наборы данных включают четыре смоделированных набора данных из S.aureus и шесть реальных наборов данных из Staphylococcus aureus , Rhodobacter sphaeroides , Plasmodium falciparum и хромосомы 14 человека (дополнительная таблица S1). Среди них S. aureus , R. sphaeroides и наборы данных хромосомы 14 человека также были частью проекта GAGE ​​(47). Контиги были созданы с использованием Velvet (31), которые затем были выровнены по эталону и разделены в местах ошибки, чтобы гарантировать отсутствие неправильной сборки контигов.Пожалуйста, см. (46) для получения более подробной информации о наборах данных. Мы используем Bowtie (56) и Bowtie 2 (57) для чтения карт, анализируем результаты, используя скрипты, представленные в (46), и, когда это применимо, используем те же значения параметров для картографирования и построения лесов, которые использовались в статье Hunt et al. (все используемые параметры приведены в дополнительной таблице S2). Как и в их статье, мы используем количество правильных стыков и количество неправильных стыков для сравнения, поскольку статистика смежности, такая как оценка отклонений длины каркаса N50 в сторону большего количества стыков, выполняемых каркасами, независимо от того, правильные они или неправильные, в то время как исправленная длина каркаса N50 приводит к благоприятной оценке. строительных лесов с более правильными стыками, даже если это происходит за счет гораздо большего количества неправильных стыков по сравнению с другими лесами.

Дополнительная таблица S3 суммирует производительность инструментов строительных лесов на смоделированных наборах данных. Мы обнаружили, что Swalo не выполняет неправильных соединений ни для одного из наборов данных. Для контигов размером 100 Кбайт Swalo смог сделать 100% правильных соединений, используя либо библиотеку, либо все выравниватели. Когда библиотека размера вставки в среднем 500 пар оснований использовалась для каркаса контигов размером 3 т.п.н., Swalo сделал 99,0%, 99,3% и 99,0% правильных соединений с использованием Bowtie 2, Bowtie с 0 (-v 0) и 3 (-v 3) несоответствиями соответственно. . Единственные строительные леса, выпускающие более 99 штук.3% правильных соединений — это 99,8% Opera при использовании вместе с BWA, но это происходит за счет создания 0,2% неправильных соединений. Для контигов 3 кб и библиотеки размера вставки 3 кб Swalo сделал 99,6%, 99,8% и 99,6% правильных соединений для трех режимов сопоставления. Никакие другие строительные леса не смогли выполнить более 99,6% правильных стыков. Стоит отметить, что Swalo смог сделать более правильные соединения при использовании с Bowtie -v 0 по сравнению с Bowtie -v 3 и Bowtie 2, что может быть связано с тем, что чтение не сопоставляется с некоторыми регионами для последних двух.

Производительность Swalo по сравнению с другими каркасами для реальных наборов данных проиллюстрирована на рисунке 2, дополнительном рисунке S2 и таблицах S4 – S7. Для набора данных S. aureus от GAGE ​​мы обнаружили, что Swalo выполнил более правильные соединения, чем все другие скаффолдеры, при этом выполнив 1, 1 и 2 неправильных соединения в трех прогонах, соответствующих трем способам чтения карт. Однако при более внимательном рассмотрении выясняется, что одно соединение, помеченное как неправильное, в каждом случае на самом деле является соединением от конца к началу круговой последовательности и действительно является правильным.Аналогично для набора данных R. sphaeroides Swalo выполняет более правильные соединения, чем все другие каркасы при использовании вместе с Bowtie 2. И снова три соединения, отмеченные как неправильные, представляют собой соединения, связывающие концы с началом круговых хромосом или плазмид. . мы видим, что частота ошибок секвенирования для этого набора данных высока по сравнению с набором данных S. aureus . Таким образом, количество операций чтения, отображаемых Bowtie, довольно низкое (46), что приводит к меньшему количеству соединений, выполняемых Swalo и другими каркасами при использовании Bowtie по сравнению с Bowtie 2.

Рисунок 2.

Характеристики строительных лесов. Диаграммы разброса, показывающие количество правильных соединений по сравнению с неправильными соединениями, выполненными Swalo и другими каркасами на ( A ) данных S. aureus , ( B ) данных R. sphaeroides , ( C ) P. falciparum объединили данные коротких и длинных вставок и ( D ) хромосомы 14 человека объединили данные библиотеки длинных вставок и фосмид. До 1 и 3 соединений в (A) и (B), соответственно сделанных Swalo (и, возможно, других каркасов), помеченных как неправильные, являются соединениями от концов до начала круговых последовательностей и, следовательно, являются правильными.Значения для всех строительных лесов, кроме Swalo, Opera-LG и BESST, взяты из (46).

Рисунок 2.

Характеристики строительных лесов. Диаграммы разброса, показывающие количество правильных соединений по сравнению с неправильными соединениями, выполненными Swalo и другими каркасами на ( A ) данных S. aureus , ( B ) данных R. sphaeroides , ( C ) P. falciparum объединили данные коротких и длинных вставок и ( D ) хромосомы 14 человека объединили данные библиотеки длинных вставок и фосмид.До 1 и 3 соединений в (A) и (B), соответственно сделанных Swalo (и, возможно, других каркасов), помеченных как неправильные, являются соединениями от концов до начала круговых последовательностей и, следовательно, являются правильными. Значения для всех строительных лесов, кроме Swalo, Opera-LG и BESST, взяты из (46).

Известно, что геном P. falciparum сложно собрать из-за низкого содержания GC. В этом случае, хотя Swalo не выполняет более правильных соединений, чем все другие строительные леса, как и в других случаях, количество выполненных правильных соединений лишь немного меньше, чем у SOPRA, MIP и SCARPA, в то время как количество неправильных соединений меньше или похоже на то, что SOPRA произведено и намного меньше, чем цифры для SCARPA и MIP.Мы наблюдаем, что многие из контигов имеют цепочки последовательных «А» или «Т», при этом выравниватели сопоставляют очень мало считываний, что приводит к плохой оценке пробелов, что может объяснить сравнительно меньшее количество ссылок Swalo.

Наконец, для объединенного набора данных хромосомы 14 человека Swalo выполняет более правильные соединения, чем все другие каркасы, за исключением SOAP2 и Opera-LG, оба из которых делают более чем трехкратные неправильные соединения по сравнению с наибольшим количеством неправильных ссылок у Swalo и более чем в шесть раз лучший результат Swalo.На дополнительном рисунке S1 показано, что библиотека для прыжков в длину на самом деле представляет собой смесь вставок двух размеров. Когда они отображаются и используются для оценки зазоров по отдельности перед созданием каркасов, а библиотека fosmid применяется к выходным данным, результаты улучшаются как с точки зрения увеличения количества правильных соединений, так и с точки зрения уменьшения количества неправильных соединений.

Сравнение с другими модулями строительных лесов

В то время как Hunt et al. выполнил всестороннюю оценку автономных инструментов строительных лесов, модули строительных лесов, встроенные в некоторые ассемблеры, такие как ALLPATHS-LG (33,58), MaSuRCA (59), CABOG (60), были исключены, поскольку они не могут быть запущены независимо.Чтобы оценить производительность Swalo по сравнению с модулями строительных лесов этих сборщиков, мы запустили Swalo на контигах, сгенерированных сборщиками, полученными из проекта GAGE, и сравнили результаты с окончательными результатами сборки контигов и строительных лесов каждым из этих сборщиков. Мы также включаем два широко используемых ассемблера SPAdes (36) и Megahit (61), опубликованные после исследования GAGE.

Результаты показаны в таблице 1. Она показывает, что Swalo выполняет наименьшее количество неправильных объединений во всех случаях, кроме SPAdes, при этом количество правильных объединений больше или такое же, как у ALLPATHS-LG и CABOG.Для набора данных хромосомы 14 человека имеется на 17 объединений в каркасах, созданных ALLPATHS-LG, по сравнению с выходными данными Swalo. Однако ALLPATHS-LG выполняет на девять неправильных соединений больше, чем Swalo. Хотя MaSuRCA делает более правильные соединения, чем Swalo, это происходит за счет большего количества неправильных соединений, что является чрезвычайно высоким для хромосомы 14 человека. Мы наблюдаем, что Swalo может делать более правильные соединения, чем SPAdes, при этом в целом сохраняется такое же соотношение неправильных и правильных соединений. Поскольку ассемблер Megahit не имеет модуля строительных лесов, результат нельзя сравнивать с результатами Swalo.Однако мы обнаружили, что контиги, генерируемые Megahit, могут быть надежно построены с помощью Swalo.

Таблица 1.

Сравнение производительности Swalo с модулями строительных лесов, встроенными в ассемблеры с использованием наборов данных GAGE. Сравнение результатов, полученных при запуске Swalo на контигах, созданных различными ассемблерами, с окончательными результатами, полученными этими ассемблерами после скаффолдинга

2

2 900

хромированный — 9017 9017

Набор данных .	Статистика Contig .		Исходные характеристики строительных лесов .		Swalo статистика .
Ассемблер .	Номер .	Ошибка .	Правильно .	Неправильно .	Правильно .	Неправильно .
S. aureus
ALLPATHS-LG	60	15	48	0	0	MSR-CA	94	25	74	3	64	2
SPAdes	106	11	50	3
Мегахит	91	31	—	—	30	1
R.sphaeroides
ALLPATHS-LG	204	41	170	0	186	0		9017 CA	347	5	228	3
CABOG	322	33	187	5	239 3			239 3	239 2 SPA	33	334	2	444	3
Megahit	605	45	—		—
ALLPATHS-LG	4529 901 73	2706	4259	45	4242	36
MSR-CA	30091	1901	27521			2 27521		900
CABOG	3361	3076	2845	37	2980	32
SPAdes	27583	1876 9172				2	253
Мегахит	13150	3770	—	—	8326	193

хромированный — 9017 9017

Набор данных .	Статистика Contig .		Исходные характеристики строительных лесов .		Swalo статистика .
Ассемблер .	Номер .	Ошибка .	Правильно .	Неправильно .	Правильно .	Неправильно .
С.aureus
ALLPATHS-LG	60	15	48	0	49	0 MS	9017 -90	74	3	64	2
SPAdes	106	11	50	2	69					31	—	—	30	1
Р.sphaeroides
ALLPATHS-LG	204	41	170	0	186	0		9017 CA	347	5	228	3
CABOG	322	33	187	5	239 3			239 3	239 2 SPA	33	334	2	444	3
Megahit	605	45	—		—
ALLPATHS-LG	4529 901 73	2706	4259	45	4242	36
MSR-CA	30091	1901	27521			2 27521		900
CABOG	3361	3076	2845	37	2980	32
SPAdes	27583	165172		2	253
Megahit	13150	3770	—	—	8326	193

Таблица 1.

Сравнение производительности Swalo с модулями строительных лесов, встроенными в ассемблеры с использованием наборов данных GAGE. Сравнение результатов, полученных при запуске Swalo на контигах, созданных различными ассемблерами, с окончательными результатами, полученными этими ассемблерами после скаффолдинга

2

2 900

хромированный — 9017 9017

Набор данных .	Статистика Contig .		Исходные характеристики строительных лесов .		Swalo статистика .
Ассемблер .	Номер .	Ошибка .	Правильно .	Неправильно .	Правильно .	Неправильно .
S. aureus
ALLPATHS-LG	60	15	48	0	0	MSR-CA	94	25	74	3	64	2
SPAdes	106	11	50	3
Мегахит	91	31	—	—	30	1
R.sphaeroides
ALLPATHS-LG	204	41	170	0	186	0		9017 CA	347	5	228	3
CABOG	322	33	187	5	239 3			239 3	239 2 SPA	33	334	2	444	3
Megahit	605	45	—		—
ALLPATHS-LG	4529 901 73	2706	4259	45	4242	36
MSR-CA	30091	1901	27521			2 27521		900
CABOG	3361	3076	2845	37	2980	32
SPAdes	27583	1876 9172				2	253
Мегахит	13150	3770	—	—	8326	193

хромированный — 9017 9017

Набор данных .	Статистика Contig .		Исходные характеристики строительных лесов .		Swalo статистика .
Ассемблер .	Номер .	Ошибка .	Правильно .	Неправильно .	Правильно .	Неправильно .
С.aureus
ALLPATHS-LG	60	15	48	0	49	0 MS	9017 -90	74	3	64	2
SPAdes	106	11	50	2	69					31	—	—	30	1
Р.sphaeroides
ALLPATHS-LG	204	41	170	0	186	0		9017 CA	347	5	228	3
CABOG	322	33	187	5	239 3			239 3	239 2 SPA	33	334	2	444	3
Megahit	605	45	—		—
ALLPATHS-LG	4529 901 73	2706	4259	45	4242	36
MSR-CA	30091	1901	27521			2 27521		900
CABOG	3361	3076	2845	37	2980	32
SPAdes	27583	165172		2	253
Мегахит	13150	3770	—	—	8326	193

граф, который был доступен ассемблерам, мог быть только в полученный Swalo путем сопоставления считываний с контигами с помощью короткого выравнивателя, такого как Bowtie.Мы считаем, что если бы эта информация была предоставлена ​​сборщиками, результаты можно было бы еще больше улучшить.

Требования к памяти и времени

Swalo использует статистические модели для оценки разрывов между контигами и изменения вероятности сборки генома, достигаемого при объединении контигов. В результате он требует больших вычислительных ресурсов, чем некоторые другие скаффолдеры. Однако мы делаем необходимые приближения, чтобы сделать Swalo быстрым, эффективным с точки зрения памяти и масштабируемым для больших наборов данных.На рис. 3 и в дополнительной таблице S8 показано время работы и использование памяти Swalo с использованием 32 ядер на машине с процессорами Intel Xeon E5 2,70 ГГц для поддержки Hunt et al. наборов данных.

Рисунок 3.

Время работы и использование памяти SWALO. Гистограммы, показывающие ( A ) время работы и ( B ) использование памяти Swalo с использованием 32 ядер на машине с процессорами Intel Xeon E5 2,70 ГГц для построения Hunt et al. наборов данных.

Рисунок 3.

Время работы и использование памяти SWALO. Гистограммы, показывающие ( A ) время работы и ( B ) использование памяти Swalo с использованием 32 ядер на машине с процессорами Intel Xeon E5 2,70 ГГц для построения Hunt et al. наборов данных.

Несмотря на то, что сравнение времени работы неуместно, поскольку Swalo запускалась на другой машине, нежели другие инструменты для строительных лесов, мы хотели бы отметить, что Swalo потребовалось примерно от минуты для S.aureus примерно до 70 минут для запуска комбинированного набора данных хромосомы 14 человека (без учета времени, необходимого для картирования). Использование памяти колеблется от 40 МБ для S. aureus до 437 МБ для объединенного набора данных хромосомы 14 человека. Мы обнаружили, что Swalo может сформировать 19936 контигов из хромосомы 14 человека, используя 25,1 миллиона операций чтения примерно за 70 минут и используя 437 МБ памяти.

Приложение к большому набору данных

Наконец, мы применяем Swalo к большому набору данных из генома птицы, набору данных волнистого попугая ( Melopsittacus undulatus ) из Assemblathon 2 (54).Мы выбрали контиги, сгенерированные SOAPdenovo, и скаффолдили их с помощью библиотек сопряженных пар. Предоставленный файл SOAPdenovo contig включал 245 857 контигов общей длиной ∼1,1 Гб, а в пяти библиотеках пар сопряженных пар в общей сложности было более 730 миллионов пар чтения. Мы выбрали контиги SOAPdenovo, поскольку он широко используется для сборки больших геномов, включая исходную сборку генома волнистого попугая, выполненную Ganapathy et al. (62). Было замечено, что SOAPdenovo выполняет большое количество соединений.Хотя агрессивный каркас часто приводит к множеству неправильных объединений, это позволяет нам сравнивать количество объединений, выполненных Swalo, и SOAPdenovo, а также их точность при отсутствии полного эталонного генома.

В таблице 2 приведены сводные данные о библиотеках пар сопряжения и производительности Swalo в этом наборе данных, а также о времени и использовании памяти. Мы видим, что Swalo выполняет в общей сложности 80 669 соединений по сравнению с 94 464 соединениями, выполненными SOAPdenovo. Мы обнаружили, что Swalo автоматически переключается в консервативный режим (дополнительное примечание 3.4) в библиотеках со средним размером вставки 10 КБ, 20 КБ и 40 КБ, чтобы количество неправильных соединений было низким.

Таблица 2. Эффективность

Swalo на большом наборе данных из генома птицы. Описание пяти библиотек пар пары из набора данных волнистого попугая ( Melopsittacus undulatus ) из Assemblathon 2 (54), требований к памяти и времени Swalo, а также количества выполненных им соединений. Первые две библиотеки использовались в комбинированном режиме. Для последних трех библиотек Swalo автоматически переключается в консервативный режим, поэтому используется иерархический подход в соответствии с рекомендациями

ERR 902 902 9017 9017 9017 9017

Accessions .	# чтение пар .	Ориентация .	Размер пластины .	Режим .	Время возведения лесов (чч: мм: сс) .	Пиковая память (ГБ) .	# joins .
ERR244148-150	264708963	Сопрягающая пара	2000	Комбинированный	27:36:12	5.09	70634
ERR244151-152	194 240 419	Сопрягающая пара	5000
		10 000	Иерархический, Консервативный (авто)	5:02:57	2,09	5372
ERR244154	89 722 180	Сопряжение пары	20 000	5:26:47	2.14	2957
ERR244155	87 489 651	Сопряжение пары	40 000	Иерархический, консервативный (авто)	170 5:48:02	730443500				43:53:58	5,09	80669

9018 419 730

Присоединения .	# чтение пар .	Ориентация .	Размер пластины .	Режим .	Время возведения лесов (чч: мм: сс) .	Пиковая память (ГБ) .	# joins .
ERR244148-150	264708963	Соединительная пара	2000	Комбинированный	27:36:12	5,09	70 634
70 634	Сопряжение пары	5000
ERR244153	94 282 287	Сопряжение пары	10 000	Иерархический (автоматический)	57	2.09	5372
ERR244154	89722180	Сопряжение пары	20 000	Иерархический, консервативный (авто)	5:26:47	2,14	2,14	87 489 651	Сопряжение пары	40 000	Иерархический, консервативный (авто)	5:48:02	2,41	1706
Всего		9017	43:53:58	5.09	80 669

Таблица 2.

Производительность Swalo на большом наборе данных из генома птицы. Описание пяти библиотек пар пары из набора данных волнистого попугая ( Melopsittacus undulatus ) из Assemblathon 2 (54), требований к памяти и времени Swalo, а также количества выполненных им соединений. Первые две библиотеки использовались в комбинированном режиме. Для последних трех библиотек Swalo автоматически переключается в консервативный режим, поэтому используется иерархический подход в соответствии с рекомендациями

ERR 902 902 9017 9017 9017 9017

Accessions .	# чтение пар .	Ориентация .	Размер пластины .	Режим .	Время возведения лесов (чч: мм: сс) .	Пиковая память (ГБ) .	# joins .
ERR244148-150	264708963	Сопрягающая пара	2000	Комбинированный	27:36:12	5.09	70634
ERR244151-152	194 240 419	Сопрягающая пара	5000
		10 000	Иерархический, Консервативный (авто)	5:02:57	2,09	5372
ERR244154	89 722 180	Сопряжение пары	20 000	5:26:47	2.14	2957
ERR244155	87 489 651	Сопряжение пары	40 000	Иерархический, консервативный (авто)	170 5:48:02	730443500				43:53:58	5,09	80669

9018 419 730

Присоединения .	# чтение пар .	Ориентация .	Размер пластины .	Режим .	Время возведения лесов (чч: мм: сс) .	Пиковая память (ГБ) .	# joins .
ERR244148-150	264708963	Соединительная пара	2000	Комбинированный	27:36:12	5,09	70 634
70 634	Сопряжение пары	5000
ERR244153	94 282 287	Сопряжение пары	10 000	Иерархический (автоматический)	57	2.09	5372
ERR244154	89722180	Сопряжение пары	20 000	Иерархический, консервативный (авто)	5:26:47	2,14	2,14	87 489 651	Сопряжение пары	40 000	Иерархический, консервативный (авто)	5:48:02	2,41	1706
Всего		9017	43:53:58	5.09	80 669

Мы также обнаружили, что Swalo занимает менее 44 часов с использованием 32 потоков и максимальной памяти 5,09 ГБ для формирования 245 857 контигов с использованием более 730 миллионов пар чтения. Стоит отметить, что время, показанное в Таблице 2, не включает время, затрачиваемое Bowtie 2 на отображение считываний, которое занимает значительно больше времени, чем время, необходимое Swalo для построения каркаса. Это показывает, что Swalo эффективен и масштабируем, и, следовательно, применим для создания каркасов больших геномов.

Для оценки правильности каркасов, созданных Swalo, по сравнению с каркасами SOAPdenovo, мы использовали сборку на уровне хромосом генома волнистого попугая ( Melopsittacus undulatus ), выполненную O’Connor et al. (63) сгенерировано с помощью вычислительных и лабораторных подходов. Качество каркасов, а также исходных контигов SOAPdenovo оценивали с помощью инструмента оценки качества QUAST (64). В таблице 3 приведено количество правильных соединений и неправильных сборок, выполненных Swalo и SOAPdenovo.Мы наблюдаем, что Swalo выполняет 78 501 и 2168 правильных и неправильных соединений соответственно по сравнению с 90 389 и 4075 SOAPdenovo, то есть Swalo делает только на 13% меньше правильных соединений, при этом на 47% меньше ошибочных сборок, чем SOAPdenovo.

Таблица 3.

Сравнение результатов Swalo и SOAPdenovo по набору данных генома птиц. Сравнение количества каркасов, общего числа соединений и числа неправильных сборок, внесенных при построении каркасов Swalo и SOAPdenovo с использованием пяти библиотек пар пар из набора данных волнистого попугая ( Melopsittacus undulatus ) из Assemblathon 2 (54).Кроме того, также показаны исходные номера контигов и неправильных сборок в контигах, сгенерированных SOAPdenovo.

Сборка .	Количество контигов / каркасов .	Количество правильных соединений .	Кол-во сборок (доп.) .
Контиги SOAPdenovo	245 857	—	5658
Подмости SOAPdenovo	151393					40	2168

Сборка .	Количество контигов / каркасов .	Количество правильных соединений .	Кол-во сборок (доп.) .
Контиги SOAPdenovo	245 857	—	5658
Подмости SOAPdenovo	151393					40	2168

Таблица 3.

Сравнение результатов Swalo и SOAPdenovo по набору данных генома птиц. Сравнение количества каркасов, общего числа соединений и числа неправильных сборок, внесенных при построении каркасов Swalo и SOAPdenovo с использованием пяти библиотек пар пар из набора данных волнистого попугая ( Melopsittacus undulatus ) из Assemblathon 2 (54). Кроме того, также показаны исходные номера контигов и неправильных сборок в контигах, сгенерированных SOAPdenovo.

Сборка .	Количество контигов / каркасов .	Количество правильных соединений .	Кол-во сборок (доп.) .
Контиги SOAPdenovo	245 857	—	5658
Подмости SOAPdenovo	151393					40	2168

Сборка .	Количество контигов / каркасов .	Количество правильных соединений .	Кол-во сборок (доп.) .
Контиги SOAPdenovo	245 857	—	5658
Подмости SOAPdenovo	151393					40	2168

ЗАКЛЮЧЕНИЕ

Результаты показывают, что Swalo стабильно работает и может идентифицировать множество правильных соединений, при этом количество неправильных соединений остается очень низким.Он также показывает оптимальную по Парето производительность в проанализированных нами наборах данных, то есть существует такой прогон Swalo, что ни один другой скаффолдер ни в одном из его прогонов не смог сделать более правильных соединений, сделав меньше, чем количество неверных ссылок Swalo. Мы наблюдаем, что стабильные результаты достигаются, когда Swalo используется с Bowtie 2. Однако, когда считывания в значительной степени безошибочные, результаты, достигнутые с использованием Bowtie без несоответствий, могут быть лучше, возможно, из-за того, что считывания отображаются на большее количество регионов по сравнению с Bowtie 2.

В целом мы обнаружили, что Swalo превосходит все другие строительные леса по реальным и смоделированным наборам данных. Это указывает на то, что сборку генома можно существенно улучшить за счет использования статистических моделей. Этот метод может быть дополнительно улучшен путем изменения эвристики, используемой для выбора среди нескольких возможных объединений, и путем рассмотрения глобальных свойств графа каркаса. Эти методы также могут быть расширены до каркаса с длинными считываниями, генерируемыми SMRT и секвенированием нанопор. Улучшение каркаса, достигаемое с помощью практического метода, основанного на вероятностях сборки, открывает возможность того, что другие проблемы, связанные со сборкой генома, такие как сборка с указанием ссылки, исправление неправильной сборки, оценка числа копий, заполнение пробелов, также могут быть решены с помощью этого подхода.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Дополнительные данные доступны в NAR Online.

БЛАГОДАРНОСТИ

Мы благодарим Дэна Рохсара, Палла Мельстеда, Гарольда Пиментела, Шеннона МакКарди и Николаса Брея за полезные беседы во время разработки SWALO.

ФИНАНСИРОВАНИЕ

NIH [R01 HG006129 к L.P., частично]; Стипендия Фулбрайта по науке и технологиям [150

, А.Р., частично]. Финансирование платы за открытый доступ: NIH [R01 HG006129].

Заявление о конфликте интересов . Ничего не объявлено.

ССЫЛКИ

1.

Маргулис

М.

,

Эгхолм

М.

,

Альтман

W.E.

,

Аттия

S.

,

Bader

J.S.

,

Bemben

L.A.

,

Berka

J.

,

Braverman

M.S.

,

Chen

Y.-J.

,

Чен

З.

et al. .

Секвенирование генома в микропроцессорных пиколитровых реакторах высокой плотности

.

Природа

.

2005

;

437

:

376

—

380

.2.

Harris

TD

,

Buzby

PR

,

Babcock

H.

,

Beer

E.

,

Bowers

J.

,

Braslavsky

М.

,

Колонелл

Дж.

,

Dimeo

J.

,

Efcavitch

J.W.

et al. .

Секвенирование одномолекулярной ДНК вирусного генома

.

Наука

.

2008

;

320

:

106

—

109

.3.

Валуев

A.

,

Ichikawa

J.

,

Tonthat

T.

,

Stuart

J.

,

Ranade

S.

,

Peckham

H.

,

Zeng

K.

,

Malek

J.A.

,

Costa

G.

,

McKernan

K.

et al. .

Карта положения нуклеосом с высоким разрешением C. elegans показывает отсутствие универсального позиционирования

, определяемого последовательностью.

Genome Res.

2008

;

18

:

1051

—

1063

.4.

Ротберг

J.M.

,

Hinz

W.

,

Rearick

T.M.

,

Schultz

J.

,

Mileski

W.

,

Davey

M.

,

Leamon

J.H.

,

Johnson

K.

,

Milgrew

M.J.

,

Edwards

M.

et al. .

Интегрированное полупроводниковое устройство, обеспечивающее неоптическое секвенирование генома

.

Природа

.

2011

;

475

:

348

—

352

.5.

Eid

J.

,

Fehr

A.

,

Gray

J.

,

Luong

K.

,

Lyle

J.

,

Otto

G. ,

Peluso

P.

,

Ранг

D.

,

Baybayan

P.

,

Bettman

B.

et al. .

Секвенирование ДНК в реальном времени по отдельным молекулам полимеразы

.

Наука

.

2009

;

323

:

133

—

138

.6.

Branton

D.

,

Deamer

D.W.

,

Marziali

A.

,

Bayley

H.

,

Benner

SA

,

Butler

T.

,

Di Ventra

M.

,

Gara2 S.

Hibbs

A.

,

Huang

X.

et al. .

Возможности и проблемы секвенирования нанопор

.

Nat. Biotechnol.

2008

;

26

:

1146

—

1153

.7.

Корен

С.

,

Валенц

Б.П.

,

Berlin

K.

,

Miller

J.R.

,

Bergman

N.H.

,

Phillippy

A.M.

Canu: масштабируемая и точная сборка с длительным считыванием за счет адаптивного взвешивания k-mer и разделения повторов

.

Genome Res.

2017

;

27

:

722

—

736

.8.

Подбородок

C.-S.

,

Peluso

P.

,

Sedlazeck

F.J.

,

Nattestad

M.

,

Concepcion

G.T.

,

Clum

A.

,

Dunn

C.

,

O’Malley

R.

,

Figueroa-Balderas

R.

,

Morales-Cruz

A.

et al. .

Фазовая диплоидная сборка генома с секвенированием одной молекулы в реальном времени

.

Nat. Методы

.

2016

;

13

:

1050

—

1054

.9.

Li

H.

Миникарта и миниазм: быстрое отображение и сборка de novo для зашумленных длинных последовательностей

.

Биоинформатика

.

2016

;

32

:

2103

—

2110

.10.

Колмогорова

М.

,

юаней

J.

,

Lin

Y.

,

Pevzner

P.A.

Сборка длинных, подверженных ошибкам операций чтения с использованием повторяющихся графиков

.

Nat. Biotechnol.

2019

;

37

:

540

—

546

.11.

Ким

Дж.

,

Ларкин

Д.М.

,

Cai

Q.

,

Zhang

Y.

,

Ge

R.-L.

,

Auvil

L.

,

Capitanu

B.

,

Zhang

G.

,

Lewin

H.A.

,

млн лет

J.

et al. .

Сборка хромосом с помощью ссылок

.

Proc. Natl. Акад. Sci. США

2013

;

110

:

1785

—

1790

.12.

Колмогорова

М.

,

Рене

Б.

,

Патен

Б.

,

Pham

S.

Ragout — эталонный инструмент для сборки бактериальных геномов

.

Биоинформатика

.

2014

;

30

:

i302

—

i309

. 13.

Bosi

E.

,

Donati

B.

,

Galardini

M.

,

Brunetti

S.

,

Sagot

M.-F.

,

Lió

P.

,

Crescenzi

P.

,

Fani

R.

,

Fondi

M.

MeDuSa: строительные леса на многотходовой основе

.

Биоинформатика

.

2015

;

31

:

2443

—

2451

.14.

Fleischmann

R.D.

,

Adams

M.D.

,

White

O.

,

Clayton

R.A.

,

Киркнесс

E.F.

,

Kerlavage

A.R.

,

Bult

C.J.

,

Tomb

J.-F.

,

Догерти

B.A.

,

Merrick

J.M.

et al. .

Полногеномное случайное секвенирование и сборка Haemophilus influenzae Rd

.

Наука

.

1995

;

269

:

496

—

512

.15.

Weber

J.L.

,

Myers

E.W.

Секвенирование полногенома человека

.

Genome Res.

1997

;

7

:

401

—

409

. 16.

Huson

D.H.

,

Reinert

K.

,

Myers

E.W.

Жадный алгоритм слияния путей для контиговых лесов

.

Дж. АСМ

.

2002

;

49

:

603

—

615

. 17.

Yeo

S.

,

Coombe

L.

,

Warren

R.L.

,

Chu

J.

,

Birol

I.

ARCS: каркасные проекты генома со связанными считываниями

.

Биоинформатика

.

2018

;

34

:

725

—

731

. 18.

Coombe

L.

,

Zhang

J.

,

Vandervalk

B.P.

,

Chu

J.

,

Jackman

S.D.

,

Бироль

И.

,

Warren

R.L.

ARKS: каркас в масштабе хромосом черновиков генома человека со связанным считыванием kmers

.

BMC Bioinformatics

.

2018

;

19

:

234

.19.

Weisenfeld

N.I.

,

Кумар

V.

,

Shah

P.

,

Church

D.M.

,

Jaffe

D.B.

Прямое определение диплоидных последовательностей генома

.

Genome Res.

2017

;

27

:

757

—

767

.20.

Boetzer

M.

,

Pirovano

W.

SSPACE-LongRead: создание каркасов для черновых геномов бактерий с использованием информации о последовательности длинного считывания

.

BMC Bioinformatics

.

2014

;

15

:

211

. 21.

Уоррен

Р.Л.

,

Ян

К.

,

Вандервальк

Б.P.

,

Behsaz

B.

,

Lagman

A.

,

Jones

S.J.

,

Birol

I.

ССЫЛКИ: масштабируемые, не требующие выравнивания каркасы черновых геномов с длинными чтениями

.

GigaScience

.

2015

;

4

:

35

. 22.

Wick

R.R.

,

Judd

L.M.

,

Gorrie

C.L.

,

Холт

К.E.

Unicycler: определение сборок бактериального генома из короткого и длинного секвенирования считывает

.

PLoS Comput. Биол.

2017

;

13

:

e1005595

. 23.

Cao

M.D.

,

Nguyen

S.H.

,

Ganesamoorthy

D.

,

Elliott

A.G.

,

Cooper

M.A.

,

Coin

L.J.

Создание каркасов и завершение секвенирования генома в реальном времени с помощью сборки 9000 нанометров.

Nat. Commun.

2017

;

8

:

14515

. 24.

Дудченко

О.

,

Батра

С.С.

,

Омер

А.Д.

,

Найквист

С.К.

,

Hoeger

M.

,

Durand

N.C.

,

Shamim

M.S.

,

Махол

I.

,

Посадочный модуль

E.S.

,

Aiden

A.P.

et al..

Сборка de novo генома Aedes aegypti с использованием Hi-C дает каркасы длиной

хромосом.

Наука

.

2017

;

356

:

92

—

95

. 25.

Бертон

J.N.

,

Adey

A.

,

Patwardhan

R.P.

,

Qiu

R.

,

Kitzman

J.O.

,

Shendure

J.

Хромосомный каркас сборок генома de novo на основе взаимодействий хроматина

.

Nat. Biotechnol.

2013

;

31

:

1119

—

1125

. 26.

Каплан

N.

,

Dekker

J.

Высокопроизводительный каркас генома на основе частоты взаимодействия ДНК in vivo

.

Nat. Biotechnol.

2013

;

31

:

1143

—

1147

. 27.

Putnam

N.H.

,

O’Connell

B.L.

,

Stites

J.C.

,

Rice

B.J.

,

Blanchette

M.

,

Calef

R.

,

Troll

C.J.

,

Fields

A.

,

Hart

,

Sugnet

C.W.

et al. .

Сборка дробовика в масштабе хромосом с использованием метода in vitro для связывания на большие расстояния

.

Genome Res.

2016

;

26

:

342

—

350

.28.

Ghurye

J.

,

Pop

M.

,

Koren

S.

,

Bickhart

D.

,

Chin

C.-S.

Строительные леса для сборок с длительным считыванием с использованием контактной информации на дальние расстояния

.

BMC Genomics

.

2017

;

18

:

527

,29.

Ghurye

J.

,

Rhie

A.

,

Walenz

B.P.

,

Schmitt

A.

,

Selvaraj

S.

,

Pop

M.

,

Phillippy

A.M.

,

Koren

S.

Интеграция связей Hi-C с графами сборки для сборки в масштабе хромосом

.

PLoS Comput. Биол.

2019

;

15

:

e1007273

.30.

Ghurye

J.

,

Pop

M.

Современные технологии и алгоритмы построения скаффолдинга собранных геномов

.

PLoS Comput. Биол.

2019

;

15

:

e1006994

.31.

Зербино

Д.Р.

,

Birney

E.

Velvet: алгоритмы для сборки короткого чтения de novo с использованием графов де Брейна

.

Genome Res.

2008

;

18

:

821

—

829

.32.

Симпсон

J.T.

,

Вонг

К.

,

Джекман

С.D.

,

Schein

J.E.

,

Jones

S.J.

,

Birol

I.

ABySS: параллельный ассемблер для данных короткой последовательности чтения

.

Genome Res.

2009

;

19

:

1117

—

1123

. 33.

Батлер

Дж.

,

MacCallum

I.

,

Клебер

М.

,

Шляхтер

И.А.

,

Бельмонте

М.K.

,

Lander

E.S.

,

Nusbaum

C.

,

Jaffe

D.B.

ALLPATHS: de novo сборка полногеномных микрочтений дробовика

.

Genome Res.

2008

;

18

:

810

—

820

. 34.

Luo

R.

,

Liu

B.

,

Xie

Y.

,

Li

Z.

,

Huang

W.

,

юаней

J.

,

He

G.

,

Chen

Y.

,

Pan

Q.

,

Liu

Y.

et al. .

SOAPdenovo2: эмпирически улучшенный ассемблер de novo для короткого чтения с эффективным использованием памяти

.

Gigascience

.

2012

;

1

:

18

0,35.

Simpson

J.

,

Durbin

R.

Эффективная сборка больших геномов de novo с использованием сжатых структур данных

.

Genome Res

.

2012

;

22

:

549

—

556

.36.

Банкевич

А.

,

Нурк

С.

,

Антипов

Д.

,

Гуревич

А.А.

,

Дворкин

м.

,

Куликов

А.С.

,

Лесин

В.М.

,

Николенко

С.И.

,

Pham

S.

,

Prjibelski

A.D.

et al. .

SPAdes: новый алгоритм сборки генома и его приложения для секвенирования отдельных клеток

.

J. Comput. Биол.

2012

;

19

:

455

—

477

0,37.

Pop

M.

,

Kosack

D.

,

Salzberg

S.

Иерархические строительные леса с Bambus

.

Genome Res

.

2004

;

14

:

149

—

159

.38.

Koren

S.

,

Treangen

T.

,

Pop

M.

Bambus 2: каркасные метагеномы

.

Биоинформатика

.

2011

;

27

:

2964

—

2971

.39.

Salmela

L.

,

Makinen

V.

,

Valimaki

N.

,

Ylinen

J.

,

Ukkonen

E.

.

Биоинформатика

.

2011

;

27

:

3259

—

3265

.40.

Gao

S.

,

Sung

W.-K.

,

Nagarajan

N.

Opera: реконструкция оптимальных геномных каркасов с помощью высокопроизводительных последовательностей с парными концами

.

J. Comput. Биол.

2011

;

18

:

1681

—

1691

.41.

Гао

С.

,

Бертран

Д.

,

Чиа

B.K.

,

Nagarajan

N.

OPERA-LG: эффективный и точный каркас больших эукариотических геномов с множеством повторов с гарантией производительности

.

Genome Biol.

2016

;

17

:

1

.42.

Donmez

N.

,

Brudno

M.

SCARPA: строительные леса считываются с помощью практических алгоритмов

.

Биоинформатика

.

2013

;

29

:

428

—

434

.43.

Dayarian

A.

,

Michael

T.

,

Sengupta

A.

SOPRA: алгоритм построения каркасов для парных чтений посредством статистической оптимизации

.

BMC Bioinformatics

.

2010

;

11

:

345

.44.

Boetzer

M.

,

Henkel

C.

,

Jansen

H.

,

Butler

D.

,

Pirovano

W.

Предварительно собранные контиги лесов с использованием SSPACE

.

Биоинформатика

.

2011

;

27

:

578

—

579

. 45.

Сахлин

K.

,

Vezzi

F.

,

Nystedt

B.

,

Lundeberg

J.

,

Arvestad

L.

.

BMC биоинформатика

.

2014

;

15

:

1

.46.

Hunt

M.

,

Newbold

C.

,

Berriman

M.

,

Otto

T.

Комплексная оценка инструментов для сборки строительных лесов

.

Genome Biol.

2014

;

15

:

R42

.47.

Зальцберг

S.L.

,

Филлиппи

A.M.

,

Зимин

А.

,

Puiu

D.

,

Magoc

T.

,

Koren

S.

,

Treangen

T.J.

,

Schatz

M.C.

,

Delcher

A.L.

,

Roberts

M.

et al. .

GAGE: критическая оценка сборки генома и алгоритмов сборки

.

Genome Res.

2011

;

22

:

557

—

567

. 48.

Рахман

А.

,

Pachter

L.

CGAL: вычисление вероятностей сборки генома

.

Genome Biol.

2013

;

14

:

R8

.49.

Чепмен

Дж. А.

,

Ho

I.

,

Sunkara

S.

,

Luo

S.

,

Schroth

G.P.

,

Rokhsar

D.S.

Meraculous: De Novo Сборка генома с короткими парными концами чтения

.

PLoS ONE

.

2011

;

6

:

e23501

.50.

Sahlin

K.

,

Street

N.

,

Lundeberg

J.

,

Arvestad

L.

Улучшенная оценка размера зазора для алгоритмов строительных лесов

.

Биоинформатика

.

2012

;

28

:

2215

—

2222

. 51.

Dempster

A.P.

,

Laird

N.М.

,

Рубин

Д. Б.

Максимальная вероятность неполных данных с помощью алгоритма EM

.

Дж. Рой. Стат. Soc. В (Методологический)

.

1977

;

39

:

1

.52.

Trapnell

C.

,

Williams

B.A.

,

Pertea

G.

,

Mortazavi

A.

,

Kwan

G.

,

Van Baren

M.J.

,

Salzberg

S.L.

,

Wold

B.J.

,

Pachter

L.

Сборка и количественное определение транскриптов с помощью RNA-Seq выявляет неаннотированные транскрипты и переключение изоформ во время дифференцировки клеток

.

Nat. Biotechnol.

2010

;

28

:

511

—

515

. 53.

Медведев

P.

,

Брудно

М.

Сборка генома максимального правдоподобия

.

Дж.Computat. Биол

.

2009

;

16

:

1101

—

1116

. 54.

Bradnam

K.

,

Fass

J.

,

Alexandrov

A.

,

Baranay

P.

,

Bechner

M.

,

000 Birol

Boisvert

S.

,

Chapman

J.

,

Chapuis

G.

,

Chikhi

R.

et al. .

Assemblathon 2: оценка de novo методов сборки генома у трех видов позвоночных

.

Gigascience

.

2013

;

2

:

10

.55.

Sahlin

K.

,

Chikhi

R.

,

Arvestad

L.

Сборочные строительные леса с библиотеками пар сопряженных пар, загрязненными полиэтиленом

.

Биоинформатика

.

2016

;

32

:

1925

—

1932

.56.

Langmead

B.

,

Trapnell

C.

,

Pop

M.

,

Salzberg

S.

Сверхбыстрое и эффективное с точки зрения памяти выравнивание коротких последовательностей ДНК с геномом человека

.

Genome Biol.

2009

;

10

:

R25

.57.

Langmead

B.

,

Salzberg

S.L.

Быстрое выравнивание с пропуском чтения с Bowtie 2

.

Nat. Методы

.

2012

;

9

:

357

—

359

. 58.

Gnerre

S.

,

MacCallum

I.

,

Przybylski

D.

,

Ribeiro

F.J.

,

Burton

J.N.

,

Walker

B.J.

,

Sharpe

T.

,

Hall

G.

,

Shea

T.P.

,

Сайкс

С.

et al. .

Высококачественные черновые сборки геномов млекопитающих из массивно параллельных данных последовательностей

.

Proc. Natl. Акад. Sci. США

2011

;

108

:

1513

—

1518

. 59.

Зимин

А.В.

,

Marçais

G.

,

Puiu

D.

,

Roberts

M.

,

Salzberg

S.L.

,

Yorke

J.A.

Ассемблер генома MaSuRCA

.

Биоинформатика

.

2013

;

29

:

2669

—

2677

.60.

Miller

J.R.

,

Delcher

A.L.

,

Koren

S.

,

Venter

E.

,

Walenz

B.P.

,

Brownley

A.

,

Johnson

J.

,

Li

K.

,

Mobarry

C.

,

Sutton

G.

Агрессивная сборка ридов пиросеквенирования с товарищами

.

Биоинформатика

.

2008

;

24

:

2818

—

2824

.61.

Li

D.

,

Liu

C.-M.

,

Luo

R.

,

Sadakane

K.

,

Lam

T.-W.

MEGAHIT: сверхбыстрое одноузловое решение для крупномасштабной и сложной сборки метагеномики с помощью краткого графа де Брейна

.

Биоинформатика

.

2015

;

31

:

1674

—

1676

.62.

Ganapathy

G.

,

Howard

J.T.

,

Ward

JM

,

Li

J.

,

Li

B.

,

Li

Y.

,

Xiong

Y.

,

Y.

Zhou

S.

,

Schwartz

DC

et al..

Секвенирование с высоким охватом и аннотированные сборки генома волнистого попугайчика

.

GigaScience

.

2014

;

3

:

11

.63.

O’Connor

R.E.

,

Фарре

М.

,

Джозеф

С.

,

Дамас

Дж.

,

Киазим

Л.

,

Дженнингс

Р.

,

Беннетт

Slack

E.A.

,

Allanson

E.

,

Larkin

D.M.

et al. .

Сборка на уровне хромосом выявляет обширные перестройки в геномах балобана и волнистого попугая, но не страуса

.

Genome Biol.

2018

;

19

:

171

.64.

Гуревич

А.

,

Савельев

В.

,

Вяххи

Н.

,

Теслер

Г.

QUAST: инструмент оценки качества сборки генома

.

Биоинформатика

.

2013

;

29

:

1072

—

1075

.

© Автор (ы) 2021. Опубликовано Oxford University Press от имени Nucleic Acids Research.

Подрядчики по возведению строительных лесов | Career Exploration

Подрядчики по возведению строительных лесов собирают, возводят и демонтируют строительные леса.

Чем занимаются подрядчики по возведению лесов?

Строительные леса относятся к временным сооружениям, используемым для подъема и поддержки рабочих во время строительных проектов; Подрядчики по возведению строительных лесов несут ответственность за строительство, размещение и закрепление этого типа конструкций, а также за их демонтаж по завершении проекта.Помимо строительства и разрушения строительных лесов, эти рабочие могут устанавливать лестницы, проходы и поручни на строительных площадках, чтобы сделать работу, выполняемую на строительных лесах, максимально безопасной. Они разгружают строительные леса, обычно перила и доски из дерева или металла, помогают расчистить и подготовить строительные площадки, а затем собирают и устанавливают строительные леса с помощью ручных и электрических инструментов. После завершения строительных работ подрядчики по строительным лесам разбирают и снимают строительные леса.

Снимок карьеры

Строительные леса обычно конструируют и устанавливают строительные леса, поддерживающие строительные проекты, такие как строительство или судостроение. Строитель лесов собирает строительные леса, часто высоко над землей, при установке труб, деревянных досок (называемых опорными досками) и мер безопасности для других строительных рабочих. Безопасность — это проблема номер один в этой работе, поскольку строитель лесов несет ответственность за каждого человека, который поднимется на конструкцию.

Описание работы

Строительные леса обычно выполняют следующее:

• Проверяют все компоненты строительных лесов перед сборкой, чтобы убедиться, что используемые компоненты из аналогичного материала и находятся в хорошем состоянии, прежде чем стать частью завершенных строительных лесов. отдельные распорки, строительные леса и временные конструкции
• Следуйте планам строительства и инструкциям руководителей или более опытных рабочих
• Соблюдайте требования по защите от падения при установке / демонтаже строительных лесов
• Загружайте или выгружайте строительные материалы, которые будут использоваться в конструкции строительных лесов
• Сборка мобильных работ платформы, традиционные ремни безопасности и промышленные канаты для спуска на веревках

Образование и опыт

Большинство людей, желающих работать строителями лесов, сначала работают под руководством эксперта в качестве ученика.В профессиональных и общественных колледжах есть курсы, которые предлагают обучение и могут способствовать программам ученичества, а также учебным часам, необходимым для получения сертификата.

Перспективы карьеры

• Годовая заработная плата: Средняя заработная плата лесовода в мае 2019 года составляла примерно 36000 долларов
• Прогноз роста занятости на 2018-2028 годы: 11%
• Начальное образование: начальное обучение проводится на месте -job

Возможность карьерного роста

Имея опыт, вы могли бы продвинуться в роли супервайзера или руководителя группы, или стать менеджером проекта или менеджером по строительству.Вы также можете работать самозанятым строителем лесов или стать консультантом по строительным лесам и подробно рисовать сложные строительные леса для будущих проектов.

Профессиональные ассоциации

• Ассоциация производителей строительных лесов и доступа — члены SAIA обычно открыты для обмена своим опытом, а также для наставничества других. Глобальный характер SAIA дает возможность обмена и взаимодействия с коллегами из разных мест и культурного происхождения.
• Ассоциация производителей строительных лесов — SIA — это некоммерческая организация, пропагандирующая безопасность строительных лесов и обучение посредством своих публикаций, конференций, выставок и программ обучения.
• Ассоциация строительных лесов — эта организация работает над созданием бизнес-структуры, которая позволяет подрядчикам по возведению строительных лесов любого размера предоставлять профессиональные услуги и повышать безопасность и конкурентоспособность всей отрасли.
• Foundation for Trades — Цель организации Foundation for Trades — помочь новому поколению увидеть ценность работы руками и ценить работу, хорошо выполненную тяжелым трудом и талантом.Мы предлагаем фундамент знаний в области строительства профессий, который поможет продвинуть постоянно сокращающуюся рабочую силу к успешному будущему.
• Женщины-работницы — Основанная в 1979 году как организация поддержки на низовом уровне, миссия «Женщины-торговцы» заключается в информировании, найме, удержании и развитии лидерских качеств женщин в сфере квалифицированных рабочих профессий.
• TEACH Construction — TEACH Construction фокусируется на разработке учебных программ и связанных с ними учебных материалов для обучения базовым и промежуточным навыкам в строительстве.
• Профсоюз строительных рабочих Северной Америки — NABTU занимается вопросами стабильности занятости и экономической безопасности организованных рабочих-строителей в Северной Америке. Его цель — создать больше возможностей для работы, достичь прожиточного минимума и защитить стандарты пособий не только для членов его 14 национальных и международных профсоюзов, но и для всех строительных рабочих.
• Национальная сеть квалифицированных специалистов — NSTN является аккредитованным спонсором обучения (ATS) Национальным центром образования и исследований в области строительства (NCCER) и стремится поддерживать молодежь и молодых людей из малообеспеченных сообществ в приобретении навыков, необходимых для того, чтобы стать сертифицированными квалифицированными рабочими. и могут быть трудоустроены в высокодоходной индустрии квалифицированных профессий.
• The Building Trades Alliance — BTA — это некоммерческая организация, занимающаяся продвижением строительных профессий и партнерством между различными строительными профсоюзами и подрядчиками, которые способствуют прогрессу по всей нашей стране.
• Ассоциация работодателей в строительстве — эта организация стремится руководить, обучаться и вносить изменения в строительную отрасль Огайо. В его состав входят строительные компании, специализированные подрядчики, поставщики и ассоциации — все они являются одними из лучших в отрасли.
• SkillsUSA — SkillsUSA — это партнерство студентов, преподавателей и представителей отрасли, работающих вместе, чтобы обеспечить Америку квалифицированной рабочей силой. Его миссия — помочь каждому ученику преуспеть. Некоммерческая национальная образовательная ассоциация SkillsUSA обслуживает учащихся средних и старших классов, а также колледжей и высших учебных заведений, готовящихся к карьере в сфере торговли, технических и квалифицированных услуг (включая здравоохранение).
• Construction Today — Этот онлайн-журнал посвящен передовому опыту в области общего строительства, тяжелого строительства и смежных отраслях специализированной торговли.Его читателями являются руководители крупных подрядчиков, инженерных и проектных компаний, производителей оборудования и поставщиков строительных материалов и строительных изделий, а также государственные и частные владельцы проектов и регулирующие органы.
• Builder Online — статьи, исследования, конференции, редакционные статьи, отчеты и многое другое по всем темам, связанным с квалифицированным строительным бизнесом.
• AEC Business — Этот веб-сайт представляет собой блог и подкаст-форум, посвященный инновациям в строительстве. Это отличный ресурс для владельцев строительного бизнеса, которые хотят улучшить свою игру стратегическими знаниями.Он наполнен полезными практическими рекомендациями и отличается простым стилем письма, поэтому его необходимо прочитать руководителям строительства, желающим оставаться «в курсе».
• Construction Executive — Construction Executive — это журнал, специально предназначенный для людей, занимающих верхние ступени лестницы управления строительством. Он предлагает анализ последних технологий и тенденций отрасли, а также полезные советы по составлению бюджета и строительству.
• Associated Builders and Contractors, Inc. — Миссия ABC заключается в продвижении философии строительства «магазинов заслуг», которая поощряет открытую конкуренцию и подход свободного предпринимательства, заключающийся в заключении контрактов исключительно на основе заслуг, независимо от трудовой принадлежности.
• Национальный центр строительного образования и исследований (NCCER) — Эта миссия этой организации состоит в том, чтобы создать безопасную, производительную и устойчивую рабочую силу профессионалов своего дела. Их видение состоит в том, чтобы получить всеобщее признание в промышленности и правительстве в качестве стандарта обучения, оценки, сертификации и карьерного роста для профессионалов в области строительства и технического обслуживания.
• Ассоциированные генеральные подрядчики Америки — Ассоциированные генеральные подрядчики Америки работают, чтобы обеспечить непрерывный успех коммерческой строительной отрасли, отстаивая федеральные, государственные и местные меры, поддерживающие эту отрасль.

Публикации

• Scaffold & Access Magazine — Официальное издание SAIA. Издается шесть раз в год.
• ScaffMag — Популярный ресурс, который самостоятельно освещает строительные леса и индустрию доступа. В Интернете и в печати.
