Монтаж лестницы своими руками – советы по выбору и сборке + видео

Любое многоэтажное строение предполагает монтаж лестницы. Однако за такую услугу профессионалы обычно просят ощутимую для кошелька сумму, так что если вы знакомы со строительным инструментом, то можно существенно сэкономить, сделав все самостоятельно.

Виды лестниц для дома

На лестницу возложены очень важные функции. С одной стороны, она выступает связующим элементом между разными уровнями (этажами) строения и должна быть максимально удобной и безопасной. С другой, этот архитектурный элемент – неотъемлемая часть дизайна. Поэтому нельзя недооценивать ее эстетическую сторону. Да и грамотно выбранный вид лестницы сделает ее изюминкой всего строения.

Существует две разновидности таких конструкций: винтовые и маршевые. Первые наиболее актуальны в небольших комнатах, где каждый сантиметр на счету. Винтовой тип лестниц имеет весьма необычный внешний вид, но по практичности значительно уступает маршевым. Во-первых, их сборка сложная. Во-вторых, такая конструкция довольно узкая и предназначена только для подъема либо спуска одного человека. А о перемещении по ней мебели вообще говорить не стоит. В-третьих, малейшая ошибка в расчетах приведет к плохой прочности. Поэтому монтаж деревянной лестницы этого типа лучше доверить квалифицированным специалистам.

Деревянная лестница для домаДеревянная лестница для дома

Деревянная лестница для дома

Этих проблем не имеют маршевые конструкции, состоящие из ступенек и лестничных пролетов. Количество маршей не ограничено, а вот лестничной площадки может и не быть в зависимости от высоты. По направленности такие лестницы делятся на прямые и поворотные конструкции. Если марши перпендикулярны друг другу, то такая конструкция называется четвертьоборотной. При этом их расположение в доме ничем не ограничивается. Они могут находиться как у стены, так и представлять отдельно стоящий элемент.

К достоинствам этого типа следует отнести простой монтаж, устойчивость, широкий проем. Но и сама лестница займет прилично площади, поэтому для небольших домов с маленькими комнатами этот вариант не подойдет. Комбинированные конструкции сочетают в себе оба вида. Например, на определенном пролете маршевая лестница дополняется винтовой. Особенностью такого вида можно назвать интересный дизайн. При этом из-за сложности монтажа и дороговизны он не пользуется большим спросом.

Разбираем конструкцию по частям

Прежде чем говорить более подробно о монтаже, следует немного ознакомиться с основными элементами деревянной лестницы, тем более, если вы планируете делать все своими руками. Наиболее важной частью по праву можно назвать косоур – несущую балку, поддерживающую ступени снизу. На эту часть конструкции приходятся все основные нагрузки.

Что такое ступени, знают все, но мало кто задумывается об их конструктивных особенностях. Эти элементы состоят из двух балок: горизонтальной (проступи) и вертикальной (подступи). На первую мы наступаем, а вторая находится под проступью, выполняя поддерживающую функцию и декоративную – закрывает пустоту под каждой ступенькой. Встречаются конструкции с одними горизонтальными элементами. Они менее прочные и надежные.

Конструкция по частямКонструкция по частям

Конструкция по частям

Еще одна составляющая лестниц, на которую возлагается опорно-несущая функция – тетива. На эту балку также крепятся ступени. Их фиксация происходит довольно просто. Необходимо ввести торцы горизонтальных частей в специальные проемы, расположенные на несущем элементе. Эта конструкция менее надежна по сравнению с косоуром, поэтому последний пользуется большей популярностью. А какая лестница может быть без перил? Они обеспечивают наше безопасное и комфортное передвижение и призваны создавать неповторимый эстетический вид. Многие самостоятельно придумывают их дизайн, а если творчество не сильная сторона, то всегда можно это где-то подсмотреть.

Если лестница включает в себя несколько пролетов, то во всех местах поворотов необходимо установить опорные столбы.

Элементы, расположенные в самом верху, принято называть завершающими, а посередине – промежуточными. В основном эту часть изготавливают из такого же материала, что и остальные составляющие. Столбы, сделанные из цельного дерева, смотрятся более солидно, а клееные привлекают своей ценовой политикой.

Выбираем древесину для лестницы

Само собой разумеется, что основным материалом в этом случае выступает древесина, но какой породы? Дубовые деревянные лестницы отличаются высокой прочностью и превосходным внешним видом, поэтому их установка пользуется популярностью даже среди тех, кто делает это своими рукам. Но и этот материал имеет свои минусы. Во-первых, пористая структура не позволяет отшлифовать поверхность идеально гладко. Во-вторых, относительная высокая стоимость.

Бук чуть дешевле дуба, но также имеет отличные прочностные характеристики. Любое покрытие ложится на поверхность идеально ровно. Однако во время эксплуатации следует учитывать повышенную гигроскопичность материала. Есть еще одна порода дерева, заслуживающая внимания – ясень. Его структура довольно плотная. Удивительное сочетание повышенной прочности, гибкости и пластичности позволяют легко обработать поверхность шлифовальным инструментом. Но будьте готовы, что древесина со временем склонна к градации цвета.

Красивая качественная лестницаКрасивая качественная лестница

Красивая качественная лестница

К бюджетным вариантам можно отнести сосну. Еще один неоспоримый плюс – легкость обработки, да и найти элементы из этого дерева не составит труда. Но есть и некоторые отрицательные факторы:

  • невысокая твердость;
  • низкий уровень износостойкости;
  • из-за смол тонировочный слой ложится неравномерно;
  • со временем меняется оттенок;
  • неоднородность структуры.

Если все-таки склоняетесь к недорогой сосне, то, по крайней мере, следует выбирать более качественный материал. Такая древесина не имеет на своей поверхности ни смоляных линз, ни сучков, ни иных дефектов.

Сборка без ошибок – как это сделать?

Сегодня полки строительных магазинов переполнены всеми видами комплектующих для таких лестниц, да и нет проблемы сделать их под заказ, что значительно упростит процесс. Сборка конструкции из готовых деталей по силам каждому, а наша подробная инструкция поможет вам в этом.

Как собрать лестницу своими руками - пошаговая схема

Шаг 1: Проектирование

Насколько просто пройдет монтаж деревянной лестницы своими руками, зависит от правильности расчетов. Для начала делаем проект. Учитываются все: планировка дома, расположение непосредственно лестницы, ее габариты (высота, ширина, размеры ступеней и т. д.). Многие строительные компании делают проект лестниц. И если у вас нет соответствующих знаний и навыков, то лучше обратиться за помощью к профессионалам, ведь малейший просчет может привести к печальным последствиям. С помощью специальных калькуляторов получится произвести все вычисления самостоятельно.

Желательно придерживаться следующих размеров: наклон не более 30°, высота ступени – около 170 мм, а ширина – в пределах 300 мм.

Опытные мастера советуют количество ступенек сделать нечетным. Перила для взрослых располагаются на высоте 90 см от пола, а для детей – 60 см. Если ширина лестницы превышает 110 см, то следует установить поручни с двух сторон.

Шаг 2: Подготовка инструмента

Монтаж деревянных лестниц предполагает использование некоторого инструмента. Нам понадобится циркулярная пила, фрезер, лобзик и шлифовальная машинка. Еще подготовьте рубанок, молоток, ножовку, струбцины, уровень и шуруповерт с саморезами.

Сборка изделия своими рукамиСборка изделия своими руками

Сборка изделия своими руками

Шаг 3: Раскройка

Сделать самостоятельно резные опорные столбы или перила задача не из легких. А вот раскроить детали из заготовок вполне по силам. Сначала наносим на балке тетивы отметки в местах, где необходимо сделать пазы под ступени. Затем, еще раз проверив верность расчетов, с помощью ручного фрезера делаем эти углубления. Несущие балки подбираются сечением 50х250 мм, толщина ступеней должна быть в пределах 25 мм.

Шаг 4: Сборка несущих элементов

Установка лестницы предполагает наличие косоура или тетивы, но мы рассмотрим первый вариант. Он более сложный в исполнении, но и надежней. Берем балку и обрезаем, чтобы ее длина была меньше длины лестницы на толщину одной проступи. Затем необходимо выпилить проемы, где будут располагаться будущие ступеньки. Для этого понадобится строительный угольник и карандаш. Отмечаем на внутренней стороне косоура две перпендикулярные линии, соответствующие высоте подступени и ширине горизонтального элемента минус 3 см. С помощью электропилы удаляем лишнюю часть.

Теперь приставляем несущую балку на место. Если все расчеты правильны, то ее нижняя сторона будет плотно упираться в пол, а верхняя – в перекрытие. Необходимо два или более несущих элемента, поэтому берем еще одну балку и делаем в ней аналогичные запилы. Чтобы упростить процесс, можно использовать первую заготовку в качестве шаблона. После этого обрабатываем изделие шлифовальной машинкой, фрезеруем края и соединяем между собой с помощью балки как вверху, так и снизу. Чтобы зафиксировать последнюю, необходимо сделать соответствующие запилы и зафиксировать элементы болтовыми соединениями.

Шаг 5: Установка ступеней

Монтаж лестницы нельзя считать завершенным, если конструкция не имеет ступеней. Первыми подготавливаются и крепятся с лицевой стороны косоура вертикальные элементы. Обычно надежная фиксация обеспечивается саморезами, но можно использовать и специальные клеи. Далее подготавливаем проступи, шлифуем, фрезеруем, после чего крепим к основе. Если несущим элементом выступает тетива, то горизонтальные части ступеней вставляются в подготовленные и хорошо промазанные клеевым раствором пазы.

Шаг 6: Монтаж перил

Теперь осталось установить опорные столбы. Обычно промежуточные элементы размещаются на каждой ступени, так они обеспечивают надежную защиту. Фиксируются они посредством длинных шпилек. Сверху устанавливаются перила. Эти элементы делаются из любого материала. Вместо промежуточных столбов можно установить резные перегородки. Выбор зависит от предпочтений и стиля.

Шаг 7: Уход

После удачной сборки деревянные лестницы необходимо облагородить. Покрываем древесину слоем лака нужного оттенка или краской. Чтобы защитить ступени, особенно если они из сосны и подвержены быстрому истиранию, можно сверху закрепить ковровую дорожку или вклеить специальный защитный материал. Не стоит во время уборки мыть деревянные элементы мокрой тканью и уж тем более нежелательно взаимодействие с агрессивными средствами.

Как собрать и установить деревянную лестницу

Любая работа, в том числе и по сборке и монтажу лестницы, доступна человеку, имеющему желание сделать что-либо самостоятельно. Эта статья - небольшая инструкция для тех, кто решил собрать лестницу в своём доме. Для примера рассмотрим установку самой простой конструкции - одномаршевой деревянной лестницы на тетивах.

Инструменты и комплектующие

Сегодня в строительных магазинах предлагаются комплектующие для сборки лестниц. Вы можете выбрать вырезанные и склеенные в заводских условиях детали из дуба, бука, или более дешёвый вариант – из древесины хвойных пород: сосны или ели.

Для лестницы с прямым маршем на тетивах вам потребуется:

• тетива – 2 шт;

• ступени – их количество рассчитывается в зависимости от высоты этажа;

• подступенки – их количество равно количеству ступеней, в зависимости от проекта лестницы, можно обойтись и без подступенков;

• балясины – их количество зависит от того, какое расстояние планируется сделать между вертикальными опорами, а также от длины марша: по ГОСТу это расстояние рано 150 мм;

• опорные столбы, начинающие и заканчивающие лестничное ограждение;

• поручень перил;

• подбалясенник.

Из инструмента следует иметь дрель и сверла по дереву, в том числе и сверло Форстнера, ножовку или отрезную торцовочную машину, шуруповерт или отвёртку и торцевые ключи. В случае, если монтаж будет производиться в доме с бетонными или кирпичными стенами, потребуется также перфоратор. Было бы неплохо иметь фрезер – он значительно упрощает некоторые операции. Но за неимением этого инструмента, его можно заменить хорошей стамеской.

Разметка лестницы

Строительство лестницы начинается с проектирования. В зависимости от произведенных расчетов высоты и ширины ступеней производят разметку тетивы. Для этого используют шаблон – лист фанеры, имеющий прямой угол, с прикрепленной к нему планкой. Планка крепится на расстояниях от угла, равных высоте и ширине ступени за вычетом величины свеса.

Также при изготовлении шаблона учитывается толщина ступени. Шаблон позволяет произвести разметку ступеней точно, что облегчит сборку и сделает будущую конструкцию лестницы более крепкой.

После разметки по зигзагообразной линии на тетивах, делаются крепежи для ступеней и подступенков, если решено делать лестницу с подступенными досками. Есть несколько способов закрепить ступени на тетивах.

• Пазы.

Для устройства пазов по разметке делают выборку при помощи фрезера на глубину 15-20 мм для ступеней и подступенков. Этот способ наиболее предпочтителен с точки зрения прочности конструкции, но более сложный для неспециалиста.

Важно! Делая выборку под пазы в тетивах, не забудьте, что детали должны быть зеркально симметричны.

• При помощи прибоин.

В этом случае, вместо пазов для ступеней и подстуенков, к тетивам с внутренней стороны крепятся детали треугольной формы. На горизонтальную часть треугольника монтируются проступи, к вертикальной – крепятся подступенки. Этот способ гораздо проще, минус его в том, что остаётся видимым крепеж ступеней и подступенков.

• Крепление ступеней на бруски.

Этот вариант крепления ступеней лестницы без подступенков. Он аналогичен вышеописанному, только вместо треугольных элементов используются бруски. Так как лестница без подступенков открыта снизу, бруски для крепления ступеней должны быть сделаны декоративными.

• Крепление ступеней на металлические уголки.

Вместо деревянных брусков для крепления ступеней можно использовать металлические монтажные уголки.

Кроме крепежа, под ступени потребуется подрезать тетивы по длине и сделать выпилы в верхней части для крепления тетивы к балке перекрытия, и в нижней части – для установки на полу нижнего этажа.

Сборка конструкции

После того, как все подготовительные этапы выполнены, можно приступать к сборке лестничного марша. Если лестница одной стороной примыкает к стене, то на ней размечается положение тетивы и она крепится к стене по разметке.

В случае, если лестничный марш открыт с обеих сторон, проще собрать всю конструкцию марша.

Профессиональные монтажники лестниц производят монтаж подступенков и ступеней в пазах на клей. А для уплотнения досок в пазах используют клинья. При такой сборке, после окончания работ весь крепеж оказывается скрытым. Если вы собираете лестницу в первый раз, то, возможно, стоит использовать саморезы или мебельные стяжки для дополнительной фиксации. На длине марша дополнительно делают две или три поперечные стяжки досок тетив между собой. Стяжка может быть деревянная или металлическая – из резьбовой штанги. Если марш короткий, без поперечных стяжек можно обойтись.

В зависимости от выбранной конструкции, готовый марш лестницы закрепляется на балке перекрытия и на полу нижнего уровня.

После сборки и монтажа марша, приступают к сборке ограждения лестницы. Способ монтажа зависит от выбранного вида балясин. Готовую конструкцию окрашивают или покрывают лаком.

Как видите, в сборке и монтаже лестницы простой конструкции нет очень сложных моментов. Но если вы решите, что ваших столярных умений недостаточно, специалисты нашей компании с радостью помогут вам, профессионально собрав и установив лестницу любой сложности в вашем доме.

пошаговая инструкция, чертежи, изготовление и сборка

Деревянная лестница на второй этажДеревянная лестница на второй этажВы можете придумать десятки вариантов дизайна деревянной лестницы.

Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Деревянная лестница на второй этажДеревянная лестница на второй этажЛестницы на второй этаж может иметь креативную конструкцию..

Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них.

Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.
Деревянная лестница на второй этажДеревянная лестница на второй этажДля более комфортного подъема по лестнице можно установить настенные перила.

Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства деревянной лестницы на второй этаж своими руками или крыльца из подобного материала, не провести необходимую обработку древесины.

ступени из сосныступени из сосныГотовые ступени для лестницы из сосны.

При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

деревянная лестница ведущая на второй этаждеревянная лестница ведущая на второй этажЛестница из дуба смотрится очень красиво.

Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Деревянная лестница на второй этажДеревянная лестница на второй этажВажно выбрать правильное место под лестницу на второй этаж.

Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Винтовая лестницаВинтовая лестницаНеобычный дизайн винтовой лестницы.

Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

двухмаршевая лестницадвухмаршевая лестницаДвухмаршевая стильная лестница.

Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

деревянная лестницадеревянная лестницаЧертеж маршевой деревянной лестницы.

Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.
деревянная лестницадеревянная лестницаОбозначения элементов деревянной лестницы.

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

тетиватетиваКрепление ступеней к тетиве.

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоураКрепление косоураКрепление косоура.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки

Изготовление косоура

Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.
расчеты для лестницырасчеты для лестницыРасчет для лестницы можно произвести в компьютерной программе.

Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

деревянная лестницадеревянная лестницаВырез для ступени на втором этаже.

Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.
разметки косоураразметки косоураРазметка также немаловажный процесс при проектировании деревянной лестницы.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

строительный уровеньстроительный уровеньПроверка равномерности горизонтов строительным уровнем.

Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Лестницы из бревенЛестницы из бревенЛестница из бревен имеет массивный вид.

Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголокСтальной уголокСтальной уголок для лестницы из бревен.

Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

крепление брусков к тетивекрепление брусков к тетивеКрепление брусков к тетиве с помощью саморезов.

Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

крыльцо из бревенкрыльцо из бревенКрыльцо из бревен придает Вашему дому дух средневековья.

Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и винтовую лестницу своими руками вы сможете установить.

Лестница из бревен своими руками

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

цвета тонировкицвета тонировкиС помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.

Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.
шлифовка ступенейшлифовка ступенейЛучше всего шлифовать лестницу на начальном этапе разобранном виде.

Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы

О Том, как сделать ступеньки своими руками для лестницы и для крыльца.

Предыдущая

Своими рукамиЧем покрыть деревянную лестницу в доме: чем обработать, как правильно покрыть лаком

Следующая

Своими рукамиДелаем чертеж металлической лестницы своими руками

Как собрать деревянную лестницу своими руками из готовых элементов?

При постройке двух- или трехэтажного дома, вы обязательно столкнетесь с вопросом изготовления и монтажа лестницы, ведущей на верхние этажи. Для этих целей наиболее оптимальным вариантом в выборе сырья для изготовления межэтажной лестницы является дерево. Его преимущество заключается в экологичности и натуральности. Кроме того, при правильной обработке такая конструкция станет ярким акцентом не только помещения, но и всего дома. Для того чтобы вы обзавелись столь функциональным элементом декора, мы расскажем вам, как собрать деревянную лестницу своими руками из готовых элементов.

к содержанию ↑

Особенности деревянных лестничных конструкций

Дерево — это один из самых распространенных материалов, который используется в строительстве и изготовлении межэтажных лестниц разных размеров и форм. Такие изделия очень удобны в использовании, являются отличным декоративным элементом, который придает дому атмосферу уюта.

Помимо этого, деревянные лестничные конструкции имеют ряд следующих преимуществ:

  • За счет натуральности материала такие изделия абсолютно безопасны для здоровья.
  • Экологичность древесины оказывает положительное влияние на организм человека.

Важно! Перед приобретением элементов для изготовления и монтажа лестницы обращайте свое внимание на те средства, которыми дерево было обработано. Они должны быть безопасными для человека, не наносить вред здоровью.

  • Долговечность конструкции. Такая лестница прослужит вам не один год при условии правильного ухода, использовании специальных составов, предотвращающих гниение и появление насекомых.
  • Красота, дороговизна внешнего вида.
  • Большой ассортимент разных моделей, вариантов декора.
к содержанию ↑

Виды межэтажных лестниц

Если вы решили установить межэтажную лестницу, вам необходимо в первую очередь определиться с той конструкцией, которая подойдет по параметрам и идеально впишется в общий интерьер. Деревянные лестницы бывают следующих видов:

Винтовые

Такие конструкции довольно сложные в исполнении, за счет чего их цена гораздо превышает остальные виды. Поэтому лучше всего винтовые лестницы устанавливать при отсутствии свободного места либо невозможности монтажа других вариантов.

Преимущество таких лестниц заключается в их надежности, устойчивости. Что касается недостатков, то за счет узких ступенек, довольно крутого подъема, такая конструкция не позволяет поднять на верхние этажи объемные, тяжелые вещи.

Важно! Винтовую лестницу не рекомендуется изготавливать особам без опыта работы. Такие конструкции требуют довольно сложных, длительных расчетов, которые обеспечивают прочность ступеней, их устойчивость.

Маршевые

Эти конструкции могут иметь один или два марша, быть прямыми или с поворотом. По сравнению с винтовыми, такие лестницы намного проще в изготовлении. Преимущество данной конструкции заключается в ее удобстве в использовании, надежности, возможности поднятия тяжелых и объемных грузов.

Важно! Если маршевая лестница насчитывает более 10 ступеней, то ее чаще всего разделяют площадкой, делают с поворотом.

Комбинированная

Это — также довольно сложная модель, которую не рекомендуют изготавливать и устанавливать новичкам, так как в ней соединены элементы маршевой и винтовой. Поэтому лучше всего процесс изготовления и установки доверить профессионалам.

Поворотные

Такие модели имеют аналогичную конструкцию маршевым. Единственная разница между ними — это наличие поворота до 180 градусов. Несмотря на столь традиционную конструкцию, изготавливать такую модель, не имея определенного опыта, не стоит.

к содержанию ↑

Собираем межэтажную лестничную конструкцию

Процесс изготовления и монтажа межэтажных лестниц довольно сложный, совмещает в себе сразу несколько этапов, правильность и поочередность выполнения которых обеспечит вам достижение желаемого результата. Поэтому далее более детально рассмотрим каждый из этих процессов.

Производим расчеты

Для того чтобы собрать лестницу из готовых элементов, следует вначале произвести необходимые расчеты. Очень важно делать их в следующем порядке, так как от этого зависит не только внешний вид готовой конструкции, но и ее безопасность.

Важно! Обратите свое внимание на то, что при расчете нужно учитывать все элементы лестничной конструкции, а именно:

  • Ступени, подступенки;
  • Перила;
  • Тетива.

Порядок работы:

  • Определите общую высоту конструкции, то есть расстояние между полом первого и второго этажей.
  • Рассчитайте нужное количество ступеней. Для этого необходимо высоту конструкции разделить на высоту ступени.

Важно! В основном стандартная высота ступени составляет 15-20 сантиметров.

  • Далее следует определить проекцию на пол. Для этого необходимо ширину ступеней умножить на их количество.
  • Расчет общей длины конструкции нужно проводить согласно теоремы Пифагора, в которой проекция и высота — это катеты, а длина выступает в роли гипотенузы.
  • Как только определились с размерами, необходимо построить чертеж, подобрать все необходимые элементы для монтажа будущей конструкции. Например, из бруса размерами 140х160 миллиметров делают тетиву, а вот для изготовления ступеней необходимы доски толщиной не менее 3-5 сантиметров.

Важно! Намного облегчит работу предварительное построение 3D модели конструкции. Так вы сможете увидеть лестницу в объеме и исправить все недостатки и недочеты.

derevyannaya-lestnitsa-na-vtoroy-etazh

Определяемся с древесиной для лестницы

При изготовлении лестничной конструкции исключительно из дерева очень важно подобрать качественный материал. На нем не должно присутствовать:

  • Сколов и деформаций;
  • Трещин, даже самых маленьких;
  • Следов деятельности короеда;
  • Различных пятен и желтого налета;
  • Несоответствий в толщине элемента.

Наилучшими вариантами при выборе материала для изготовления деревянных лестниц являются следующие:

  • Дуб. Он отличается довольно высокой прочностью и презентабельным внешним видом. Существенным недостатком данного материала является пористая структура, которая не позволяет идеально отшлифовать поверхность. Кроме того, за счет высокой стоимости, изготовление межэтажной лестницы из дуба не каждому по карману.
  • Ясень. Это — более дешевый материал, который не уступает по прочности и красоте внешнего вида дубу. Его структура довольно плотная, а за счет своей гибкости и эластичности, он податлив и легок в обработке и шлифовке. Единственным недостатком ясеня является то, что со временем он склонен к градации цвета.
  • Сосна. Это — бюджетный и довольно популярный материал. Основным его преимуществом является легкость обработки. К сожалению, сосна имеет ряд недостатков:
    1. Неоднородность структуры.
    2. Невысокая твердость.
    3. Из-за наличия большого количества смол ложится неравномерно.
    4. Низкий уровень износостойкости.
    5. Со временем меняет и теряет первоначальный оттенок.

Важно! Если вы все же по каким-либо причинам решили приобрести сосну, вам следует обратить свое внимание на качественный материал с отсутствием смоляных линз, различных зазоров, сучков и прочих дефектов.

  • Лиственница. Это — отличная, но более бюджетная альтернатива дубу. Она имеет среднюю стоимость и не поддается гниению.
  • Береза. Довольно плотный материал, который устойчив к сколам.
  • Бук. Имеет красивый внешний вид и невысокую цену. Недостатком такого материала является его подверженность к влаге.
  • Клен. Основным его преимуществом является отсутствие пористости, за счет чего материал влагостойкий и прочный. К его недостаткам можно отнести лишь сложность в нанесении пропитки.

Собираем деревянную лестницу

Если вы — новичок, и с установкой лестничных конструкций сталкиваетесь впервые, предлагаем вашему вниманию пошаговую инструкцию, благодаря которой процесс будет происходить быстрее и качественнее.

Важно! Прежде чем начать собирать лестницу, нужно обязательно проверить прочность пола, а также всех перекрытий в месте ее установки. Это необходимо делать с учетом возможных нагрузок, которые будут возникать уже во время эксплуатации готового изделия.

Для того, чтобы собрать деревянную лестницу самостоятельно:

  • Выберите место, где будет размещена лестничная конструкция.
  • Перепроверьте свои расчеты и соответствие им деталей.
  • Подготовьте балки, косоуры, тетивы, сделайте разметку ступеней.
  • Подготовьте к монтажу ступени и подступенки.
  • Соберите и смонтируйте марши.
  • Установите ступени и подступенки.

Важно! Не забывайте подгонять детали тщательно и совмещать все элементы.

  • Используя деревянный щит, установите промежуточную площадку между маршами.
  • При помощи опорно-поперечной балки установите марш к полу.
  • Проведите установку ограждений, а также закрепите балясины и все дополнительные стойки с помощью металлических шпилек и пазовых соединений.
  • Установите и закрепите к капитальной стене крайние столбы.
  • Проведите монтаж перил на уже готовую конструкцию.

После того, как вы сделали межэтажную лестницу из дерева, вам необходимо провести ее декоративную отделку.

odnomarshevaya-lestnitsa-na-vtoroy-etazh

Отделка лестничной конструкции

Финишную отделку лестницы можно условно разделить на три этапа:

  • Подготовка;
  • Покраска;
  • Вскрытие лаком.

Для того, чтобы подготовить лестничную конструкцию к покраске:

  1. На нее предварительно нужно нанести шпаклевку и дождаться ее полного высыхания.
  2. Как только все высохнет, следует отшлифовать все элементы до достижения гладкой и ровной поверхности.
  3. По окончании нанести грунтовку, максимально близкую по цвету к выбранному вами лаку.

Важно! Старайтесь выбирать красящие составы алкидные или уретановые, так как они лучше всего подходят для покраски лестничных маршей.

Иногда мастера вместо краски используют морилку, благодаря которой можно подчеркнуть и выделить структуру древесины. После того, как лестница была обработана морилкой, необходимо подождать несколько дней до полного высыхания, после чего поверхность покрывают несколькими слоями лака.

Важно! Если после вскрытия лаком появятся пузырьки, вам необходимо будет тщательно отшлифовать поверхность.

По окончании вы можете украсить лестницу коваными, мраморными или деревянными аксессуарами. В этом случае все зависит от выбранной вами модели и вкусовых предпочтений.

к содержанию ↑

Основные правила безопасности лестничных конструкций

Учтите несколько полезных советов, которые пригодятся вам во время сборки системы, чтобы она была максимально надежной.

Совет 1

Безопасность передвижения полностью зависит от соблюдения размеров и всех технических характеристик лестничной конструкции. С учетом того, что элементом, определяющим безопасность лестницы, являются ступени, очень важно соблюсти правильно основные параметры их установки:

  • Проступь должна быть горизонтально ориентированной поверхностью.
  • Подступенок всегда должен быть вертикальным и находится только под прямым углом.
  • Для того чтобы предотвратить падение и различные травмы, считается, что самый оптимальный угол наклона лестничной конструкции равен 45 градусам.
  • Ширина ступени должна быть не менее 29-30 сантиметров, а высота не должна превышать 20 сантиметров.

Совет 2

Поручни, балясины и столбы – это неотъемлемые элементы лестничной конструкции. Если толщина балясин не более 5 сантиметров, они должны быть смонтированы с шагом в 15 сантиметров. Но если вы планируете установить более широкую межэтажную лестницу, то ее необходимо оснастить дополнительным ограждением с наличием пристенного поручня.

Совет 3

Уделите особое внимание освещению. Лучше всего вдоль конструкции на стене разместить несколько бра или декоративных точечных светильников.

к содержанию ↑

Видеоматериал

Сделать и установить межэтажную лестницу — процесс довольно сложный и требует немалых умений. Соответственно — перед тем, как приступать к изготовлению лестничной конструкции, очень важно взвесить все “за” и “против”. Если вы все же решились на столь рискованное предприятие, придерживаясь вышеприведенных советов и рекомендаций наших специалистов, вы сможете изготовить качественную лестничную конструкцию, которая станет поистине главной изюминкой интерьера и вашей гордостью.

Поделиться в соц. сетях:

Лестница из дерева своими руками: этапы выполнения работ

Прямая лестница на тетивах

Прямая лестница на тетивах

Несмотря на непритязательность форм обычной прямой лестницы, простой эту конструкцию назовёт лишь дилетант. Ведь она не только должна украсить дом, но и обязана обеспечивать полную безопасность при передвижении человека. Неумолимая статистика гласит, что именно на лестницах происходит подавляющее большинство случаев получения бытовых травм.

Слишком крутые или узкие ступени, отсутствие перил, неправильная конфигурация или уклон – и люди падают, спотыкаются, получая увечья. Цена ошибки – здоровье обитателей дома. Поэтому, даже простая лестница, своими руками сделанная, должна соответствовать всем существующим нормам.

Какие требования к этой конструкции предъявляются, и как самостоятельно изготовить её из древесины, будет рассказано в этой статье. «Лестница из дерева своими руками» — видео, представленное в данной статье в качестве наглядного пособия, поможет уяснить все тонкости работы.

Содержание статьи

Чтобы лестница была безопасной

Лестница должна быть безопасной, в первую очередь для детей

Лестница должна быть безопасной, в первую очередь для детей

Прежде чем начинать изготавливать лестницу деревянную своими руками, необходимо уяснить кое-какие нюансы, которые обеспечат безопасность её эксплуатации:

  1. Очень важно, чтобы проступь лестницы (ширина ступени) была не менее 25 см. Больше можно, меньше нельзя — иначе при ходьбе нога будет соскальзывать с закруглённой фронтальной части ступеньки.
  2. Высота всех ступеней должна быть одинаковой, в противном случае спуск-подъём будет не просто некомфортным, но и травмоопасным.
  3. Относительно безопасным считается марш, крутизна которого не превышает 42 градуса.
  4. Что касается перил, то: как минимум, они должны у лестницы быть, а как максимум – их необходимо надёжно закрепить.
  5. Комфортная высота ограждений варьируется от 85 см до 1м. Их верхняя часть (поручень) должна быть удобна для того, чтобы держаться за нее руками.
  6. Между несущими опорными стойками, должны быть ещё и балясины. Эти стойки хоть и являются декоративными, но, тем не менее, именно они обеспечивают безопасность детей. Чтобы ребёнок не мог просунуть в зазор между балясинами голову, просвет между ними должен быть не более 10 см.

Возвращаясь к ступеням, необходимо отметить, что во избежание травматизма они должны быть нескользкие. Поэтому никогда не натирайте их, как паркет, мастикой, а покройте лучше прорезиненными накладками, ковровой дорожкой или покрасьте абразивной краской.

И тогда межэтажные деревянные лестницы, своими руками изготовленные, станут абсолютно безопасными для передвижения.

Проём для лестницы

При возведении любого здания по проекту, ориентируются на поэтажный план, в котором обязательно определено место расположения лестницы. В этом месте строители оставляют проём, к которому и будет примыкать марш.

  • Но чертежи тоже делают люди и проектировочные ошибки – не такое уж редкое явление. Бывают случаи, когда резать проём для лестницы приходится в уже готовом перекрытии.
  • Такое может случиться, когда проектом не предусмотрен вход в подвал или на чердак, либо лестница оказалась не в вестибюле, а в жилой комнате. В подобной ситуации прежде, чем начинать собирать деревянную лестницу своими руками, придётся сделать проём, и установить на его границах дополнительные балки.
Простейшие деревянные лестницы своими руками: обустройство проёма

Простейшие деревянные лестницы своими руками: обустройство проёма

На заметку: Если есть возможность, то лучше изначально расположить лестницу вдоль существующих балок. Но это всё же не основной критерий выбора места. Тут главное — не упустить такой нюанс: необходимо, чтобы на входе и выходе с первой или последней ступени было хоть какое-то пространство. Минимум, это должно быть расстояние, равное ширине марша — то есть, чтобы лестница не упёрлась в стенку, или, как на фото снизу, во входную дверь.

Такое расположение не очень удобно, так как сквозняки с улицы будут проникать прямо на второй этаж

Такое расположение не очень удобно, так как сквозняки с улицы будут проникать прямо на второй этаж

Чтобы лучше уяснить, как обустраивается проём под лестницу, предлагаем просмотреть видео в этой статье.

Размер просвета

Сооружая лестницы своими руками из дерева, не следует пренебрегать нормами, в которых определены минимальные размеры проёма:

  • Когда лестница ведёт на чердак, или в одну комнату, достаточно 60 см ширины марша, и, соответственно, проёма под него. Если она ведёт на полноценный этаж, где есть несколько помещений, то ширина уже должна быть 80 см.
Важно соблюсти габариты проёма

Важно соблюсти габариты проёма

  • Важно, чтобы между ступенями и потолком было достаточное для удобства подъёма пространство – не говоря уже о переносе мебели. Поэтому расстояние между крайней, ограждающей проём балкой, и ближайшей к ней ступенью, было не меньше двух метров.
  • Габариты проёма во многом зависят от конструктивного решения лестницы. Минимальный размер предусматривается, когда изготавливается лестница своими руками из дерева — переносная либо складная, для входа, к примеру, на редко посещаемый чердак.
  • Винтовая конструкция так же не требует большого проёма, ведь мебель по ней всё равно не пронесёшь. А вот маршевый вариант и большую площадь помещения занимает, и проём для него должен быть более просторным.

Однако всё индивидуально, и зависит от конкретных параметров лестницы. После того, как размер проёма определён, к нему добавляется ещё по 5 см со всех сторон – это нужно для того, чтобы после монтажа марша просвет в перекрытии можно было декорировать.

Устройство проёма в готовом перекрытии

Чаще всего, в частных домах делают перекрытия балочного типа, что даёт возможность самостоятельно вырезать и проём для лестницы.

  • Для этого, на нужном участке пола верхнего этажа демонтируют напольное покрытие, а снизу снимают часть потолочной обшивки. После остаётся удалить внутренний утеплитель и отрезать часть мешающей балки.
  • Если в конструкции перекрытия или пола были доски, их отрезанные куски не стоит выбрасывать. Они могут пригодиться для облицовки периметра проёма с целью закрыть выступающие торцы поперечных или продольных балок.
Идеальный вариант, когда проём умещается между потолочными балками

Идеальный вариант, когда проём умещается между потолочными балками

  • Когда при резке проёма приходится удалять части двух цельных балок. Необходимо связать их концы коротким поперечным брусом или сдвоенной доской, установленной на ребро. Крепят их посредством металлических угольников. Видео: «Лестница деревянная своими руками», подробно разъясняет этот момент.
Установка поперечной перемычки на балки

Установка поперечной перемычки на балки

Важно! Балки поперечные должны по параметрам сечения соответствовать размерам основных (длинных) балок.

  • Кроме того, со всех сторон будущего проёма (за его пределами) необходимо установить ещё и усилительные балки.

Внимание: Перед тем, как резать основные балки, для их поддержания в местах предполагаемого реза устанавливают временные (домкратные) стойки.

  • Чтобы пилить толстые брусья было легче, в них предварительно насверливают отверстия: сначала снизу вверх, потом, поднявшись в верхнее помещение, сверлят навстречу сверху вниз. На расстоянии 10 см, с той и другой стороны, отмечают мелом или карандашом линии для установки поперечин.
  • Далее, по бокам будущего проёма делаются пропилы. Необходимо следить, чтобы они были строго перпендикулярны плоскости пола. Отрезки бруса удаляются заподлицо с периметром проёма. Выпиленные куски аккуратно удаляются, а чтобы предупредить их падение, делать эту работу надо с помощником, который придержит снизу.
  • Теперь можно монтировать поперечины, для чего на них предварительно прибивают стальные угольники шириной полотна 10 см. Обвязочный элемент прижимают к отрезанным торцам балок, и закрепляют к ним вторую сторону кронштейна, не пропуская ни одного отверстия. В качестве крепежа здесь используют не саморезы, а длинные гвозди.
  • Если рядом есть стена, то поперечные бруски лучше заделать в неё. Это сделает обвязку ещё более надёжной. Для этого в кладке или срубе (смотря какой дом) делается отверстие, диаметр которого позволит войти в него концам брусьев.
Варианты заделки балки в стену

Варианты заделки балки в стену

Глубина заделки обычно составляет 10 см. Чтобы балки не «играли», их расклинивают в отверстии, а потом замоноличивают.

Устройство прямой лестницы

Двигаться по лестнице удобно только в том случае, когда точно соблюдено соотношение расстояний перемещения вперёд и вверх (вниз). У этого соотношения есть своё название: вперёд – это ширина ступени (проступи), вверх – высота ступени (подступенка).

На заметку: Согласно общепринятым строительным правилам, первый параметр (ширина проступи) должен быть не меньше 22 см, а второй (высота ступени) – не больше всё тех же 22 см. Эти параметры ещё могут варьироваться, допустим, в промышленных лестницах, но в жилых помещениях они всегда должны приниматься во внимание.

Мы не случайно упоминали вначале про 42 градуса наклона лестницы. Более пологий вариант займёт больше площади и удлинит путь, более крутой – попросту создаст неудобство передвижения. Поэтому размеры ступеней и вычисляются столь скрупулёзно. Формулу вы видите на одной из представленных выше картинок.

По запросу «деревянная лестница своими руками пошаговая инструкция видео», вы сможете найти ролик, в котором подробно рассказывается о принципах расчёта основных размеров марша. А мы сразу приступим к нюансам его изготовления.

Изготовление марша из дерева: рекомендации для «самоделкиных»

Лестница на тетивах

Лестница на тетивах

Итак, пришла пора познакомиться с процессом создания маршевой конструкции. Есть два основных конструктивных варианта: на косоурах, и на тетивах.

Мы рассмотрим структуру марша, который изготавливается на тетивах:

  1. Первый этап строительства любой лестницы – это изготовление шаблона. Для этого нужен кусок фанерки, на краях которого необходимо отмерить угол, образующий высоту и длину ступени. Как это делается, отлично показано на картинке снизу.
Лестница своими руками из дерева – пошаговая инструкция

Лестница своими руками из дерева – пошаговая инструкция

  1. Между отметками проводится линия опоры, на через 5 см от неё чертится ещё одна. Вдоль второй линии, с обеих сторон прибивают рейки, сзади которых фанера отпиливается.
  2. И проступи, и подступенки в данном случае фиксируют в пазах двух параллельных досок, называемых тетивами. Это несущие элементы лестницы, их ширина должна быть такой, чтобы с обеих сторон от ступени оставалось минимум 5 см.
Четыре варианта крепления ступени к тетиве

Четыре варианта крепления ступени к тетиве

  1. В оптимальном варианте тетивы делают из доски шириной 250 мм, и толщиной 40 мм. Это ещё зависит от варианта крепления ступеней – если они будут врезные или задвижные, то доску лучше взять 50м. Если же ступень будет опираться на стальной уголок, то достаточно будет и 32 мм.
  2. Полученный трафарет используют для разметки тетивы. Вдоль длинного её края, так же на расстоянии 5 см, проводится опорная линия. На плоскую сторону доски накладывается шаблон так, чтобы их опорные линии совпали.
  3. По трафарету карандашом обводятся контуры ступени. Затем, линию проступи необходимо продлить до противоположной грани тетивы. Аналогично, за счёт перемещения шаблона вдоль кромки доски, размечаются и все остальные ступеньки.
  4. Последняя линия подступенка продляется до нижней грани тетивы, а от точки её пересечения с опорной линией проводится перпендикуляр к линии, соответствующей подступенку. По этим линиям и выпиливается верхняя и нижняя части тетивы. В последней, под опорный брусок делается несквозной пропил сечением 5*10 см.

Внимание: При изготовлении второго несущего элемента, его размечают и кроят так же, как и первый. Но при этом необходимо помнить, что тетивы должны быть зеркальным отображением по отношению друг к другу.

  1. Если крепление ступеней будет пазовым, то для их вырезания так же необходимо изготовить трафарет. Для этого снова берут кусок фанерки 60*35 см, толщиной 1,2 см, и прибивают к ним два параллельных бруска, которые сыграют роль полозьев. Шаг между ними равен ширине тетивы.

На заметку: Профессиональные столяры для разметки тетивы пользуются не шаблонами, а инструментом, который называется лестничным угольником.

  1. Трафарет накладывается на пласть тетивы, и на него наносится опорная линия. Рейки снимают и, наложив шаблон так, чтобы совпали опорные линии, проводят линию проступи, удлиняя её до края фанерки.
  2. Затем, на шаблон ступеней следует наложить шаблон для пазов, зафиксировать, и обвести линию проступи. Остаётся только вырезать паз с помощью лобзика или ручного фрезера. Завершают работу, обрабатывая углы долотом.

Глубина пазов – 14 мм. Для начальной и замыкающей проступей они делаются открытыми, так как их края совпадают с границей отреза тетивы.

Детали ступеней

Теперь, когда основа лестницы готова, можно приниматься за изготовление деталей ступеней. Если лестница открытого типа, то подступенков ней не будет.

Однако просветы между проступями, превышающие 10 см, могут способствовать травматизму, поэтому лучше отдать предпочтение маршу закрытого типа.

Лестница без подступенков

Лестница без подступенков

  • Если планируете в дальнейшем чем-то облицевать ступени, или же накрыть их ковровой дорожкой, изготавливать проступи можно из любой древесины, а не только твёрдой. Главное – толщина используемой для этой цели доски должна быть не меньше 32 мм при ширине марша 60 см, и 38 мм при ширине марша 80 см.
  • Кроить доску надо так, чтобы каждая проступь была на 2,8 см длиннее ширины марша, а длина подступенков ей соответствовала. Собирается ступень так, чтобы подступенок располагался в 25 миллиметрах от края проступи. Их соединение может осуществляться различными способами, четыре из которых показаны на картинке ниже.
Варианты сборки ступеней

Варианты сборки ступеней

  • Когда собраны ступени, можно приступать к сборке марша. Нижняя ступенька пусть пока полежит в сторонке. Остальные вставьте в пазы тетивы, посадив их торцы на столярный клей. Со второй стороны проделайте то же самое.
Лестницы из дерева своими руками

Лестницы из дерева своими руками

  • При необходимости осадите конструкцию киянкой через деревянный вкладыш – чтобы торцы ступенек хорошо вошли в пазы. Так же корректируют и угол — обязательно проверяйте его угольником, проступь должна быть перпендикулярна тетиве.
  • Если вы выбрали крепление шурупами, то нужно использовать длину 50 мм, №12. Их вкручивают в ступень в потай, в предварительно просверленные отверстия. Потом эти отверстия закрывают декоративными заглушками.

Вот мы и прошлись вкратце по всем этапам подготовки места, расчёта и изготовления конструкции. Остался ещё один ответственный момент – установка деревянных лестниц своими руками.

О ней мы расскажем во второй части этой статьи, которая в скором времени будет опубликована на нашем сайте (Как сделать в доме лестницу: часть 2 – установка в проём и финишная отделка). В ней так же будет уделено внимание устройству ограждений и финишной отделке деревянной лестницы.

Как изготовить лестницу: подробная инструкция

Поворотная лестница из дерева

Поворотная лестница из дерева

В частных домах, в квартирах в два этажа, все чаще сооружаются лестницы, которые становятся центральной частью интерьера жилого помещения. Это требует, при проектировании дома, уделять должное внимание ее наружному виду, функциональности, а главное безопасности.

Какие бывают типы конструкций, как изготовить лестницу самостоятельно из дерева без лишних затрат, подскажет статья.

Содержание статьи

Типы лестниц

Изготовление лестницы для дома начинается с выбора ее конструкции.

Основные из них представлены в таблице:

Варианты изготовления лестниц Особенности конструкций
Одномаршевая лестница

Одномаршевая лестница

Это наиболее простой и популярный вид такого изделия. Но значительный недостаток конструкции – занимает достаточно большое пространство, что не всегда оправдывает ее устройство в небольшом доме. Могут быть прямые и поворотные, что зависит от количества этажей и размеров здания.
Двухмаршевая лестница

Двухмаршевая лестница

Поворотная конструкция устанавливается в помещении с высоким потолком
Винтовая модель

Винтовая модель

Винтовые лестницы популярны в классических и современных интерьерах. Их особенность — занимают очень малую территорию, что позволяет эффективно использовать пространство. Недостаток конструкций – сложное изготовление лестницы самостоятельно.
Лестница на больцах

Лестница на больцах

Рост популярности создания интерьеров в стилях модерн или хай-тек (подробней читайте тут), увеличивает распространение лестниц на больцах. Имея современный вид, они отличаются технологичностью изготовления и легкостью внешнего вида.

Особенность конструкции — отсутствие каркаса, что создает ощущение парящей в воздухе модели.

Кроме эстетических качеств, конструкцию легко ремонтировать. Любой элемент можно легко демонтировать и заменить, при необходимости.

Выбор материала

Выбирая материалы для изготовления лестницы, необходимо учитывать его качественные характеристики.

К ним относятся:

  • Прочность;
  • Невосприимчивость к механическим нагрузкам;
  • Способность не разрушаться, из-за повышенной влажности или большой сухости воздуха, частых перепадов температур;
  • Простота ухода за изделием, возможность выполнять уборку с использованием современных моющих средств.

Чтобы правильно выбрать материал, стоит предварительно изучить преимущества и недостатки самых популярных.

Основные из них показаны в таблице:

Преимущества Недостатки
Деревянная лестница

Деревянная лестница

  • Экологическая чистота натуральной древесины;
  • Декоративность конструкции;
  • Можно сделать эксклюзивную модель;
  • Более быстрый монтаж, по сравнению с конструкциями из бетона или металла;
  • Не выдерживает повышенной влажности и сухости;
  • Плохо переносит колебания температур;
  • Разные породы древесины реагируют неодинаково на влажность, температуру, что ограничивает совмещение в одной конструкции, например, сосны и дуба;
  • Необходимость предварительной сушки материала;
  • Достаточно прихотливый материал, требующий качественного и своевременного ухода.
Металлическая лестница

Металлическая лестница

  • Высокая прочность;
  • Разнообразие дизайна;
  • Доступность металла;
  • Износо- и влагостойкость;
  • Долговечность.
  • Необходимость периодической покраски, для предохранения материала от коррозии;
  • Нужен опытный сварщик для изготовления лестницы, чтобы швы получились красивыми;
  • Шум от передвижения по металлическим ступенькам, что требует дополнительно монтировать специальные виброгасящие материалы.
Бетонная лестница

Бетонная лестница

  • Влагостойкость;
  • Высокая огнеупорность;
  • Устойчива к большим температурным перепадам;
  • Нет посторонних шумов при передвижении по лестнице;
  • Много вариантов декора;
  • Достаточно простой уход;
  • Небольшие эксплуатационные издержки.
  • Высокая стоимость самой конструкции при изготовлении;
  • Использование дополнительного декора требует вложение немалых средств;
  • Эти «минусы» можно отнести к изготовлению качественной конструкции, которая компенсируется комфортом перемещения, безопасностью и удобством при эксплуатации.
Стеклянная лестница

Стеклянная лестница

  • Это стильно, хотя и дорого;
  • Визуально расширяет пространство;
  • Легкость конструкции;
  • Хорошо пропускает свет;
  • Зрительно не уменьшает пространство;
  • Ударопрочность. Чтобы изготовить ступени для лестницы используется закаленный триплекс-материал или комбинированное закаленное стекло для лестниц.
  • Одинаково хорошо вписывается в классическом интерьере и в стиле hi-tech.
  • При повреждении нужна замена части или даже всей конструкции;
  • Трудно найти квалифицированного мастера, а изготовление лестницы своими руками крайне затруднительно;
  • Высокая цена;
  • Не очень простой уход.

Состав лестниц

Выбирая варианты изготовления лестницы на второй этаж, необходимо знать их комплектацию.

Несмотря на многообразие конструкции, в основе каждой модели три основных элемента:

  1. Несущие детали. В зависимости от выбора конструкции они могут быть:
  • Тетивами. Это наклонные боковые детали на несущем каркасе, могут быть прямыми, изогнутыми или в виде спиральной балки. Элементы поддерживают ступеньки с торцов и снизу.
  • Косоурами. Это разновидность тетив, представляющих собой боковые брусья, в которых имеются сверху специальные вырезы для крепления ступенек.
  • Больцами. Это металлические болты, с помощью которых ступеньки крепятся к стене дома.
  • Стойками для винтовых лестниц. Элемент представляет собой вертикально расположенную ось, на которую крепятся забежные ступеньки, более узкой стороной.
  1. Ступеньки. По форме ступеньки лестниц бывают:
  • Скошенными.
  • Прямыми.
  • Забежными, которые могут быть поворотными и винтовыми.
  • Дугообразными.
  • С «гусиным шагом».
  1. Ограждение. Оно обеспечивает, прежде всего, безопасное передвижение. В состав перил входят поддерживающие поручни или вертикальные стойки – балясины и поручни, которые могут крепиться с открытой стороны или на стене вдоль лестничных пролетов.
Устройство ограждения

Устройство ограждения

Требования к изготовлению лестниц

После того, как был выбран вариант конструкции, подобраны комплектующие для изготовления лестницы, необходимо правильно спроектировать модель с учетом нескольких требований и простых моментов:

  • Определить место установки конструкции;
  • Учитывать число и возраст жильцов;
  • Как часто лестница будет использоваться;
  • Будет ли необходимость переносить по ней, что-то очень тяжёлое;
  • Угол уклона не должен превышать 42°, и быть постоянным по всей длине модели;
  • Минимальная ширина марша — 800 мм;
  • Минимальная расчетная нагрузка на ступеньки устанавливается 200 кг/м³;
  • Минимальная расчетная нагрузка на перила -100 кг/м³;
  • Наименьшая высота перил — 900 мм;
  • Расстояние между балясинами в свету не должно превышать 150 мм;
  • Просвет между верхом первой или самой нижней ступеньки лестницы и низом самой верхней ступеньки, для винтовой или поворотной конструкции, нельзя делать меньше 2 м. Иначе, человек, поднимающийся по лестнице, может получить травму головы;
  • Все ступеньки должны быть одинаковых размеров. Разница по высоте между отдельными ступеньками не должна превышать 10 мм;
  • Просвет между стеной и лестничным пролетом выбирается не более 60 мм.

Совет: При наличии оконного проема на пролете лестничного марша на второй этаж, его следует обязательно оградить перилами.

Учитывая эти требования, выполняется правильный расчет для изготовления лестницы, ее параметров. При этом определяются те размеры, которые обеспечат удобное и безопасное передвижение.

Схема для расчета размеров маршевой лестницы

Схема для расчета размеров маршевой лестницы

Изготовление и монтаж тетив для деревянной лестницы

Прежде чем собирать и производить монтаж изготовленной лестницы, необходимо приобрести нужный инструмент. Некоторые из них представлены на фото.

Инструмент для изготовления лестницы

Инструмент для изготовления лестницы

Достаточно простые лестницы и их изготовление — на тетивах.

Пример изготовления лестницы с креплением ступенек на тетивах

Пример изготовления лестницы с креплением ступенек на тетивах

Чтобы разобраться, как изготовить лестницу своими руками на второй этаж, используя тетивы, стоит рассмотреть основные способы монтажа ступенек.

Они могут быть:

  • Врезными. Это стандартное решение для крепления проступей и подступенков на несущую конструкцию. Для этого с внутренней стороны тетив прорезаются углубления, куда в дальнейшем будут забиваться ступеньки. Для открытых моделей выполняется один паз на шаг, для подступенков делается гребенчатый шаблон. Прорезать пазы глубиной 15 – 20 мм удобнее всего ручным фрезером. Тетивы для лестницы заводского изготовления изготавливаются на фрезерном станке;
  • Задвижными. При этом ступеньки не только вставляются в подготовленные пазы, но и задвигаются внутрь. Это позволяет сделать вырезанные углубления, с открытым выходом наружу. В таких моделях проступи извлекаются без полной разборки изделия;
  • С использованием уголков. Чтобы избежать вырезания пазов, можно на боковины закрепить металлические уголки, на них в дальнейшем будут укладываться проступи.

Чтобы изготовить лестницу на 2 этаж на тетивах прочную и надежную, боковые элементы скрепляются между собой стержнями, представляющими собой металлические тяжи с гайками или деревянные с клиньями или болтами. Тяжи размещаются по краям и в центре лестницы и предотвращают боковины от расхождения при нагрузке от ходьбы человека по ступенькам.

Инструкция по изготовлению лестницы на тетивах:

  • Приобретается прочная цельная, достаточно большой толщины доска, или клееный брус высокой прочности. Длина элементов должна соответствовать длине всей лестницы или отдельного марша;
  • Подготавливаются тяжи, для скрепления балок;
  • До установки тетив, делается их разметка. Этот этап очень важен. Из-за неправильного его выполнения может возникнуть перекашивание ступенек.

Совет: Чтобы вырезка пазов была одинаковой во всех ступеньках, стоит предварительно выполнить изготовление шаблона лестницы из тонкого листа фанеры.

  • С внутренней стороны досок проводятся ограничительные линии, отступив от их края 50 мм, иначе тетивы могут превратиться в косоуры. Эти линии будут границами установки ступенек;
  • Прикладывается шаблон и очерчиваются места для вырезки пазов, перемещая его до конца балки;
  • Расположение пазов на тетивах выполняется зеркально.

Монтаж тетив особых навыков и слишком много времени не требует. В этом случае тетивы крепятся саморезами к перекрытию этажей и полу.

Совет: Если предполагается устройство лестницы, на которую будет большая нагрузка, следует устанавливать опорные балки.

Мастер-класс по изготовлению лестницы на тетивах представлен на видео в этой статье.

Изготовление ступенек

Изготовление ступенек и подступенок — одна из наиболее простых операций, которые описывают правила изготовления лестницы.

Для этого:

  • Приобретается сухая доска, толщиной не менее 35 мм. Ширина выбирается расчетной, в зависимости от нагрузки на ступеньки
  • Доска нарезается по ширине лестницы, с учетом монтажа перил;
  • Все детали шлифуются;
  • Подступенки изготавливаются аналогично. Разница в толщине доски, она может быть до 20 мм.

Сборка лестничного марша начинается с крепления ступенек саморезами. Лучше всего использовать их такими размерами: диаметром 6 мм, длиной 90 мм, количество элементов — шесть штук.

Крепить ступеньки можно на клей. Но, при этом прочность конструкции зависит от плотности захода ступеньки в паз.

Совет: Качество изготовления и монтаж конструкции часто зависит от того, кто изготовляет лестницы. При отсутствии опыта, стоит выполнение всех работ поручить специалистам. В этом случае конструкция будет не только красивой, но и безопасной.

Изготовление и монтаж перил

Готовая к эксплуатации конструкция

Готовая к эксплуатации конструкция

Перила можно изготовить самостоятельно, или приобрести готовые. Друг от друга они могут отличаться внешним видом, но конструкция у всех одинаковая. В их составе — поручни и балясины.

Поручни делаются, чаще всего, из доски, балясины – из квадратных брусков, которые могут быть простыми, и красивыми резными. Их количество выбирается по числу ступенек. Две из них, ставятся в начале и в конце лестницы, они играют роль опорных стоек. Все остальные элементы — декоративные.

Помимо этого, балясины помогают безопасно пользоваться лестницей детям. Для крепления элементов используются саморезы, которые скрываются декоративной заглушкой. После крепления балясин, на них саморезами прикрепляются поручни.

Это краткое описание изготовления лестницы из дерева на тетивах.

Несколько полезных советов при изготовлении лестницы

Чтобы не допустить ошибок при сооружении конструкции, специалисты предлагают некоторые полезные советы по изготовлению лестницы:

  • Нельзя вспоминать о необходимости ее возведения после окончания строительства дома: конструкция может не втиснутся в единственное, выделенное для нее место;
  • Проектируя здание, следует определиться с конфигурацией изделия, его дизайном, прикинуть стоимость возведения или приобретения готовой модели, монтаж, оценить ее удобство;
  • Нужно постараться найти оптимальное решение, не закладывая очень крутую лестницу;
  • Не стоит поддаваться искушению изготавливать сложную по конфигурации конструкцию. Она может оказаться неудобной при эксплуатации, и не позволит поднимать крупногабаритные предметы;
  • Стремление изготовить слишком компактное сооружение, не позволит меблировать верхний этаж, чтобы не пришлось поднимать вещи через окна;
  • Необходимо учитывать размеры проема в междуэтажном перекрытии;
  • Нельзя экономить на количестве балясин, это может привести к травмам. Опор нужно устанавливать столько, сколько требуется по проекту;
  • Ступеньки из стекла или покрытые глянцевым лаком, необходимо покрыть антискользящим покрытием;
  • При выборе модели без ограждения, требуется предусмотреть устройство вокруг лестницы мягкого покрытия, чтобы избежать получения травм при непредвиденном падении;
  • Использовать для сооружения конструкции только качественные материалы;
  • Монтировать лестницу необходимо после завершения отделочных работ в помещении, чтобы не повредить конструкцию;
  • Лакирование или тонирование необходимо проводить после окончательного монтажа лестницы. При окрашивании ее в готовом виде существует риск нанести краску на окружающие предметы.

Учитывая при возведении лестницы советы по изготовлению, конструкцию можно сделать не только привлекательной, но и хорошего качества, а главное безопасной. А все работы будут выполнены без серьезных ошибок и с минимальными материальными затратами.

Какую и как изготовить лестницу своими руками, каждый решает сам. Основное -правильно подобрать подходящую конструкцию, все работы выполнять аккуратно, соблюдая технологию проведения работ для конкретной модели.

Приставная лестница из дерева своими руками: изготовление и испытание

Лестница для работы, не должна быть «лестницей в небо»

Лестница для работы, не должна быть «лестницей в небо»

Рассмотрим такую простую и незатейливую вещь, которая есть в каждом доме как приставная деревянная лестница. Многие изготавливают ее самостоятельно, и почти каждый встречался с ситуацией, когда она подводила.

Содержание статьи

Постараемся помочь сделать лестницу безопасной

Большинство кустарных лестниц небезопасны. Хорошо если оторвется перекладина, и нога соскользнет на следующую, нижележащую. Но во многих случаях при падении с высоты можно получить серьезную травму. Чтобы этого не произошло, рассмотрим, как правильно делается лестница приставная своими руками из дерева.

Как называются части лестницы

Чтобы было проще освещать тему, приведем общепринятые термины, которыми обозначаются ее детали.

Их всего две:

  1. перекладины, на которые мы ступаем или хватаемся руками, называются ступенями;
  2. длинные бруски, к которым крепятся ступени — это тетивы.

Внимание. Правильнее взбираться по лестнице держась руками не за ступени, а за тетивы. Хотя приставную лестницу использует один человек, многие пожарные лестницы имеют точно такую же конструкцию. Когда в аварийной ситуации по лестнице будет двигаться несколько человек друг за другом то тот, кто держится за тетивы, не рискует сорваться, потому что ему отдавит руки находящийся выше.

Почему большинство лестниц сделано неправильно

Деревянная лестница своими руками приставная: хоть и смотрится красиво, но небезопасно

Деревянная лестница своими руками приставная: хоть и смотрится красиво, но небезопасно

Почти каждая деревянная лестница сооружается следующим образом:

  • Находят бруски и рейки или даже жерди подходящего сечения.
  • Нарезают материал по размерам.
  • Все сбивается гвоздями внаклад.

Худший вариант, представлен на фото выше, обычно все выглядит более красиво. Это опасный и неправильный подход. Гвоздь, крепящий ступеньку, может разрушиться от времени и коррозии, или продавится сквозь древесину, что приведет к разрушению соединения.

Не спасает положение и крепеж несколькими гвоздями, использование шурупов, сквозных болтов с гайками. Также если сечение подобрано неправильно, или материал с дефектами, то ступень или тетива, особенно у длинной лестницы, могут переломиться.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

  • СНиП 12 – 03 – 2001: Охрана труда в строительстве.
  • ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
  • ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

  • Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
  • Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
  • Не допускается наклон волокон более 7%.
  • Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.
Такой брус можно использовать для лестницы

Такой брус можно использовать для лестницы

  • Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.
Клееный брус без дефектов тоже допустим

Клееный брус без дефектов тоже допустим

  • Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

Еще один пример безопасной лестницы

  1. Деревянные лестницы не изготавливаются длиной более 5 метров.
  2. На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
  3. Тетивы должны связываться  перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
  4. Минимальное сечение ступеней — 2х4 сантиметра.
  5. Шаг ступеней не более 0,35 метров.
  6. Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.
Лестницы со ступенями собранными в шип

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Крепление на брусках недопустимо

Требования безопасности

  1. Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
  2. Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
  3. При опоре верхней части лестницы  на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.
Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Расчет прочности лестницы

Полезная книга, но обойдемся без нее

Полезная книга, но обойдемся без нее

Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.

Готовим исходные данные

  1. Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи  делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.

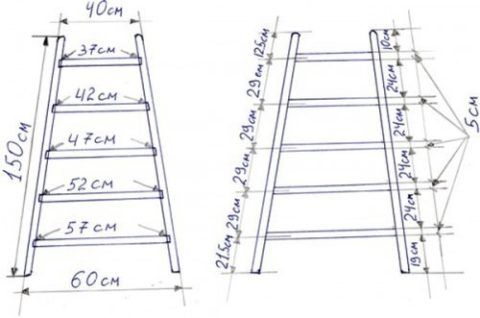

Такого наброска достаточно

Такого наброска достаточно

  1. Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
  2. Модуль упругости древесины сосны 100000 кг/см2.
  3. Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче)  — 120 кг.

Рассчитываем ступени

Все можно просчитать даже на счетах

Все можно просчитать даже на счетах

  1. Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
  2. Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
  3. Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.

Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.

Рассчитываем тетивы

Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).

  1. Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
  2. Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
  3. Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.

Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.

  1. Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12:  4х93/12=243 см4.
  2. По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем  = 108 см4.

243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.

Изготавливаем лестницу

Почти весь необходимый материал

Почти весь необходимый материал

После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.

  1. Брус для ступеней и струн.
  2. Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
  3. Гайки и шайбы.
  4. Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
  5. Шурупы.
  6. Клей для сборки.
  7. Олифа и краска.

Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:

Это все не надо, нам хватит простейшего набора столярного инструмента

Это все не надо, нам хватит простейшего набора столярного инструмента

  1. Приспособления для разметки — карандаш, линейка, рулетка, угольник.
  2. Ножовки для дерева и металла.
  3. Рубанок.
  4. Киянка или резиновый молоток.
  5. Стамески и долота, а лучше фрезерный станок для дерева.
  6. Дрель.
  7. Гаечные ключи.
  8. Плашки с воротком.
  9. Наждачная бумага.
  10. Кисти для нанесения клея, олифы и краски.

Опишем изготовление деревянной приставной лестницы своими руками  по операциям:

  1. Обрабатываем заготовки под нужное сечение.
  2. С помощью рубанка или станка делаем их поверхность гладкой.
  3. Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.
Разметка

Разметка

  1. Нарезаем материал по размерам.
  2. Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта — врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
  3. Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
  4. Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
  5. После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
  6. Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
  7. Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
  8. Устанавливаем стяжки на место. Под каждую гайку ставим  шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
  9. С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
  10. Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
  11. Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
  12. Покрываем поверхности лаком или краской, дерево можно просто проолифить.

Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.

Видео в этой статье:

Испытание лестницы

По такому же методу испытывают и пожарные лестницы

По такому же методу испытывают и пожарные лестницы

На производстве эту операцию проводят с каждой лестницей после изготовления и каждые полгода (неплохо делать это и дома), тем более операция несложная.

  1. Лестницу устанавливают под углом 75 градусов (плюс минус пять), это ее рабочее положение.
  2. В середине одной из ступеней средней части прикладывают статическую нагрузку 120 кг (вешают груз). Причем подвешивать его следует через жесткую накладку перекрывающую 10 сантиметров ширины ступени (имитация нагрузки от ступни).
  3. Осматривают лестницу.

Если не произошло потери прочности и не видно повреждений лестница считается прошедшей испытание.

Совет. На производстве результат испытаний заносят в специальный журнал. В нем указывается дата испытания, инвентарный номер, принадлежность подразделению и дата следующего испытания. Запись заверяется подписью ответственного лица. Примите это к сведению, если вы на работе отвечаете за безопасность своих подчиненных.

Надеюсь в нашей статье мы дали исчерпывающий ответ на вопрос — как сделать своими руками приставную деревянную лестницу? Выполненная в соответствии с нашими рекомендациями лестница будет по-настоящему надежной и безопасной. Работайте на ней с удовольствием.
