Автор Михалыч На чтение 3 мин.

Содержание

1. Подготовка
2. Как устанавливают краны
3. Проверка правильности монтажа

На строительных площадках используются механизмы разной высоты и грузоподъемности. Техника дает возможность возводить здания в короткие сроки, перед началом работы специалисты собирают башенный кран.

Подготовка

Башенные краны привозят на строительную площадку в разобранном виде, затем рабочие монтируют их на месте. Конструкции тяжелые, поэтому перед началом установки необходимо подготовить площадку.

Механизм состоит из следующих частей:

1. Башня.
2. Кабина, предназначенная для машиниста.
3. Консоль. Она необходима для противовеса.
4. Стрела. Грузоподъемный механизм.

Сначала место, на котором будет стоять агрегат, выравнивают. Чтобы конструкция была более устойчивой, поверхность заливают бетоном. Обязательно делают заземление, к площадке проводят электричество.

Монтировать строительный кран можно с помощью автокрана, но его нужно доставить на место. Следует заранее определить удобные пути подъезда к стройплощадке.

Как устанавливают краны

Монтаж кранов представляет собой достаточно простое дело, которое не требует больших затрат времени и сил. Сначала рабочие сооружают постамент, он необходим для установки механизма. На него устанавливают башенную конструкцию и надежно ее закрепляют.

Вспомогательным краном переносят на место опорно-поворотный механизм, фиксируют его на месте. После этого рабочие переходят к наращиванию остальных частей конструкции. Это башня, поворотная платформа, устройство подъема и опускания груза, механизм изменения вылета стрелы.

Отдельные секции подъемника перемещают и собирают при помощи собственной стрелы механизма. Это позволяет быстро увеличить высоту устройства.

В работе используют монтажное устройство, представляющее собой единую рамную конструкцию. Она отличается тем, что обладает съемной передней частью. Монтажное устройство необходимо как для сборки, так и дальнейшей работы механизма.

Сборка башенного крана осуществляется с помощью пульта монтажной конструкции, также в работе используется вспомогательный выносной пульт. Вместе со сборкой устройства рабочие могут выполнить монтаж опорных кранов.

Промышленные грузоподъемные устройства на строительной площадке позволяют сократить сроки выполнения работ. Строящийся дом будет завершен всего за несколько недель.

Проверка правильности монтажа

Регулярные проверки и профилактическое обслуживание являются залогом бесперебойной работы механизма. Износ и ухудшение технических характеристик можно наблюдать на механизмах, которые эксплуатировались в течение многих лет. При экстремальных нагрузках такое оборудование выходит из строя.

Внеочередная техническая проверка необходима после установки грузоподъемного устройства на новое рабочее место. Во время технического осмотра проверяется работа механического и электрического оборудования, защитных приборов, тормозной системы и агрегатов управления, а также сигнализации.

Во время полного осмотра проверяют следующее:

1. В каком состоянии находится металлическая конструкция. Учитывается состояние ее сварных соединений. Специалисты ищут разрывы, деформации, ржавчину и другие повреждения. Они проверяют, в каком состоянии находятся кабины, лестницы, платформы и ограждения.
2. Техническое состояние крюка и деталей подвески, при этом учитывается степень их износа.
3. Как закреплены грузовые канаты, их состояние.
4. Внешний вид блоков и элементов крепления. Проверке подлежат компоненты подвески.
5. Заземление электрического крана, питающегося от внешней сети.
6. Соотношение между массой противовеса и балластами башенного крана. Полученные значения сравнивают с теми цифрами, которые указаны в паспорте.

Выполняя монтаж кранов и осуществляя проверку, ориентируются на информацию, указанную в инструкции. Документ составляет производитель башенного механизма.

Читайте также:

Оцените автора

Как разбирают башенный кран на стройке? Обзор от XCMG

Главная

Информация

Статьи

Как разбирают башенный кран на стройке?

29 апр 2021

Как разбирают башенный кран на стройке?

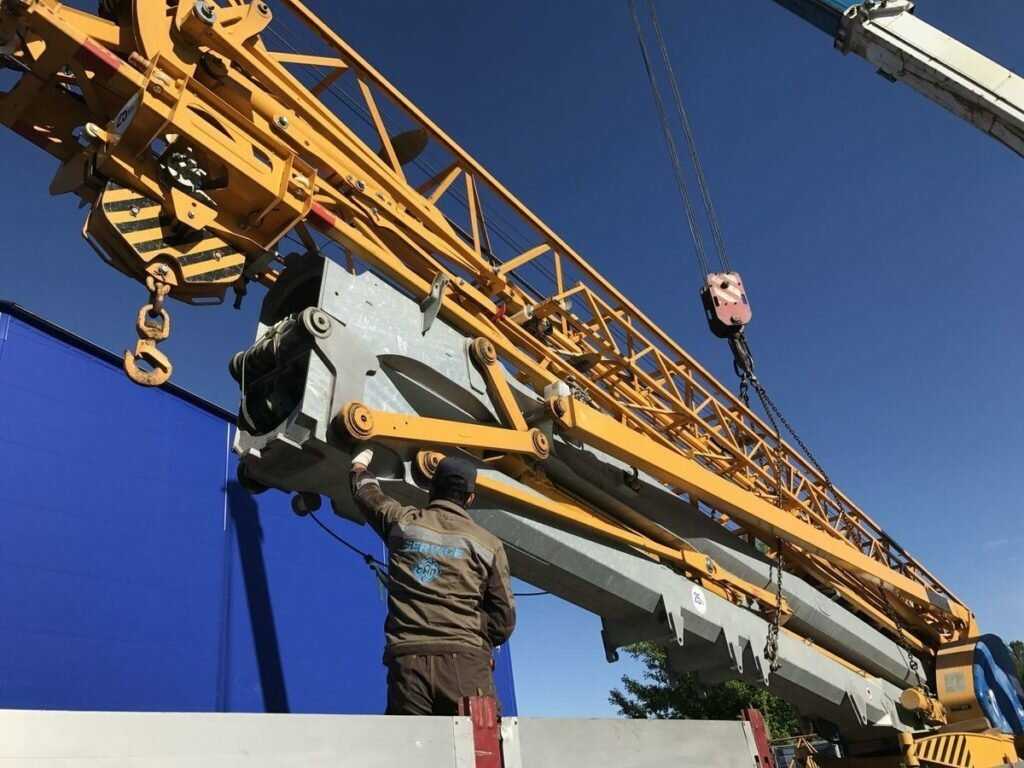

Процесс того как разбирают башенный кран не так зрелищен и эффектен как его сборка. Разобрать кран с помощью стрелы, как это делается при сборке, невозможно. Краны не могут сами себя разбирать. Для этих целей используют специальные автокраны с большим вылетом стрелы. Они появляются на строительной площадке после того как строительство окончено или у застройщика нет необходимости в использовании такой дорогостоящей грузоподъемной техники.

Важно отметить что процесс того, как разбирают башенный кран на стройке по временным затратам превышает время, которое обычно тратится на разборку мостового или козлового крана. Такие временные потери объясняются двумя основными причинами:

На разборку такой конструкции может уйти до недели. Все будет зависеть от сложности конструкции крана и его высоты. Понятно, что чем большим числом секций он образован, тем дольше придется их демонтировать.

Для малоэтажного строительства сегодня можно с успехом применять колесные, относительно небольшие краны. Их не придется демонтировать, прибегая к применению другого оборудования. Это полностью полноценные, мобильные аппараты на шоссейном ходу.

Существует определенный порядок демонтажа такой крупной и дорогостоящей конструкции. Без его соблюдения есть риски привести кран в нерабочее состояние.

В самом начале демонтируется стрела. После того как она удачно достигает земли, приступают к разбору креплений кабины и ее демонтажу с опусканием на землю. Затем в процессе отсутствуют какие-либо хитрости и тонкости. Поскольку башенный кран является конструкцией, собираемой из разных секций, эти секции постепенно, одну за другой развинчивают между собой и транспортируют вниз. Просто снимают крепежные болты и посредством большого автокрана с вылетом стрелы превышающим высоту башенного крана, опускают вниз.

Трудностью для работы автокрана при разборе башенного крана на стройке является ограниченность рабочего пространства. Ведь к моменту его демонтажа на строительной площадке уже возведены многоэтажные здания и для того чтобы не нанести им повреждений оператор автокрана должен быть крайне внимателен.

Сборка крана на новой стройплощадке происходит в обратном порядке.

Разбор башенного крана может вестись как представителями фирм, которые оказывают такие услуги, так и работниками организаций, которым этот агрегат принадлежит. Работы не требуют никаких специальных допусков и обучения.

Достаточно иметь в штате компании обученных специалистов и осуществлять действия по инструкциям и технологическим картам.

Возврат к списку

Сборка башенного крана | Jun ’20

Если вы пропустили установку первого крана в West Park, вам повезло, так как будут установлены еще два крана, которые помогут построить новую шестиэтажную больницу, подвал и подземную парковку.

За акцией можно будет наблюдать завтра, 9 июня, когда у бывшего главного входа или нового южного стационара будет собран второй кран.

«Нашим следующим краном будет наш самый высокий кран высотой более 250 футов (около 24 этажей) с рабочей стрелой около 220 футов», — говорит LEGO Woman, руководитель проекта West Park по строительству. «Производимый Terex кран способен поднять более 40 000 фунтов или около 28 слонов!»

Третий и последний подъемный кран Вест-Парка появится через несколько недель и будет расположен на бывшем дворе Кингсли Фокс или на месте будущей амбулатории новой больницы. Уже работающий первый кран расположен перед зданием Радди или новым северным стационарным отделением.

Для тех, кто хочет узнать больше о кранах, читайте дальше, чтобы узнать, как они собираются, из каких частей состоит кран и каковы его цели.

Этапы сборки крана

Согласно Википедии, первой известной крановой машиной был шадуф, водоподъемное устройство, изобретенное в древней Месопотамии (современный Ирак). Варианты крана распространились в Древний Египет и Грецию и развивались на протяжении веков до промышленной революции, которая породила современный кран.

Ниже приведены общие шаги по сборке башенного крана, кульминации изобретательности всей цивилизации.

Изучите части подъемного крана с приведенной выше фотографией первого подъемного крана в Вест-Парке. Нажмите на изображение, чтобы увеличить его

1. Создание основания крана
Примерно за две недели до сборки строители создают прочный фундамент для поддержки крана.

При весе около 400 000 фунтов основание крана обычно имеет размеры 30 футов x 30 футов x 4 фута и состоит из бетонной подушки с большими болтами, встроенными глубоко внутрь, чтобы закрепить кран в земле.

2. Перевозка частей крана
В зависимости от высоты башенные краны прибывают частями на 10-12 тягачах. Знаете ли вы, что для постройки крана нужен подъемный кран? Гидравлический мобильный кран также доставлен на место, чтобы помочь поднять детали в небо.

3. Добавление мачты
Поднимаясь от основания крана, «мачта» или стальные ферменные секции поднимаются мобильным краном по частям и соединяются болтами, пока не будет достигнута желаемая высота.

Автокран поднимает и устанавливает секцию мачты, а строители закрепляют ее болтами

узел, состоящий из двух компонентов: кабины оператора сверху и опорно-поворотного устройства снизу. Кабина оператора является центром управления краном. Оператор крана контролирует все движения крана с помощью джойстика, электронных устройств контроля и систем связи.

Поворотное кольцо позволяет крану вращаться с помощью шестерен и двигателя. По данным компании Morrow, компании башенных кранов, правый поворотный механизм «прикреплен к шариковой направляющей и состоит из нескольких сотен точно обработанных зубьев шестерни» и «способен выдавать огромный крутящий момент, но при этом точно двигаться».

5. Добавление верхней части башни
Как вишенка на вершине мороженого, верхняя часть башни является самой высокой точкой крана. После установки горизонтальных рычагов (см. ниже) подвесные стержни крепятся от вершины башни к передней стреле и противовесу, что придает крану большую устойчивость и больший крутящий момент.

6. Крепление противовеса
Расположенный за кабиной оператора противовес представляет собой короткую горизонтальную стрелу, которая удерживает шестерни, двигатели, электронику и бетонные противовесы крана, чтобы предотвратить опрокидывание крана вперед при подъеме груза.

7. Крепление передней стрелы
Передняя стрела представляет собой длинную рабочую стрелу, которая поднимается мобильным краном по частям или целиком. Небольшая группа рабочих, которые, вероятно, не боятся высоты, ждут наверху, а затем закрепляют в воздухе переднюю стрелу штифтами. Затем к нижней стороне передней стрелы прикрепляется тележка с крюком для перевозки грузов.


Строительная бригада крепит переднюю стрелу

До следующего крана

Напоминаем, что вы можете мельком увидеть второй подъемный кран West Park 9 июня с помощью нашей строительной камеры по адресу wpconstructioncam.org .

Это может показаться простым, но установка кранов требует тщательной координации, точности и мер безопасности, чтобы выполнить работу. Мы надеемся, что в следующий раз, когда вы увидите подъемный кран, вы больше оцените эти конструкции. И не стесняйтесь хвастаться новым жаргоном, который вы только что выучили!

О серии «Учись с LEGO Woman»

Хотите узнать больше о том, что происходит на стройке? Серия «Учись с LEGO для женщин» (или мужчин, если применимо) поможет объяснить процесс сборки на протяжении всей сборки.

Если у вас есть идея для сегмента, свяжитесь с нами по телефону 416-243-3600 доб. 2111 или [email protected]

.

Ссылки:
https://www.craneblogger.com
https://science.howstuffworks.com
https://www.gruasyaparejos.com
https://www.morrow.com
https://en.wikipedia.org

Как собрать башенный кран с альпинистом

Безопасность крана

Шехзад Зафар Последнее обновление: 4 января 2023 г.

Сборка башенного крана с помощью альпиниста по частям может быть пугающей, но если вы будете делать это шаг за шагом и точно следовать инструкциям, это не должно быть таким пугающим. После установки и выполнения надлежащих процедур настройки эти машины с ручным или дистанционным управлением предназначены для обеспечения высокой производительности и безопасной работы на строительных площадках по всему миру! Мы разбили этот блог на несколько разделов, в том числе о том, как правильно собрать башенный кран с помощью клинера, какие материалы необходимы, и любую другую информацию, которая может помочь упростить этот процесс.

Итак, без лишних слов — приступим!

Сборка башенного крана с помощью подъемника

Подъем башенных кранов — это специальная техника, используемая при установке башенных кранов для увеличения или уменьшения высоты крана без использования большого мобильного крана для подъема компонентов на вершину крана. .

Успешный подъем башенным краном зависит от детального планирования и эффективной командной работы хорошо обученного и опытного персонала.

Нижеприведенное видео ответит на ваши вопросы (предупреждение: перед нажатием кнопки воспроизведения нажмите кнопку отключения звука). Есть несколько хитростей. Во-первых, кран довольно короткий, когда надета стрела, достаточно короткий, чтобы свесить одну сторону, прежде чем другая не опрокинет все это.

Во-вторых, огромные бетонные противовесы не добавляются до тех пор, пока не появится вес для противодействия (очевидно, если подумать). И в-третьих, есть система подъема для добавления вертикальных секций, что означает, что кран можно поднимать на месте по мере роста здания.

Видео было размещено на YouTube компанией San Marco Cranes. Эта итальянская компания продает свою продукцию по всему миру, и на ее канадском сайте есть захватывающая демонстрация самомонтирующегося крана. Кроме того, знаете ли вы, что аренда самомонтирующегося крана стоит 10 000 долларов в месяц, не считая каких-либо других расходов? Вы знали об этом?

Большинство башенных кранов устанавливаются на полную высоту с помощью другого крана, либо мобильного, либо другого башенного крана. Однако этот метод не всегда возможен, поскольку очень высокие краны могут потребовать привязки к соседней конструкции, часто к зданию, которое они помогают строить, и, следовательно, их необходимо возводить поэтапно.

Кроме того, на перегруженных участках в центре города часто не хватает места для установки больших мобильных кранов, необходимых для подъема башенных кранов на большую высоту. В этих случаях высота башенного крана может быть увеличена с помощью техники подъема.

Они делятся на две основные категории: внешние (когда башня крана снаружи здания удлиняется с помощью домкратной системы, позволяющей вставлять дополнительные секции башни) и внутренние (когда башня крана опирается на перекрытия здания и поднимается домкратом по мере подъема здания).

Планирование операций по подъему башенных кранов является обязанностью «назначенного лица», которое было назначено руководством организации, выполняющей операции по подъему (как правило, владельцем или поставщиком башенных кранов), для общего контроля над подъемом (альпинистские) работы и члены альпинистской группы.

На первом этапе процесса планирования необходимо четко определить задачу, которую необходимо выполнить, а также место и последовательность работ.

В целом целесообразно учитывать необходимость подниматься на башенные краны на ранних этапах планирования строительства. Возможно, удастся вообще избежать необходимости лазания. Планирование подъема башенного крана потребует осмотра площадки компетентным лицом, нанятым владельцем башенного крана.

Это включает в себя посещение места, где должна быть выполнена задача, желательно с представителем пользователя и Главного подрядчика, чтобы можно было определить задачу и любые опасности. Это планирование должно быть выполнено как часть общего планирования до того, как башенный кран будет установлен на месте, и должно учитывать спуск и подъем башенного крана.

Этапы сборки башенного крана с альпинистом

• Первый шаг в сборке башенного крана с альпинистом — это сбор необходимых материалов. Вам понадобятся следующие компоненты: подъемная рама, моторизованный подъемник стрелы, трос, шкивы и зажимы. Все это должно быть доступно в вашем местном хозяйственном магазине или у интернет-магазина, поэтому убедитесь, что вы провели некоторое исследование, прежде чем покупать что-либо из этого.
• Далее вам нужно будет прикрепить подъемную раму к мачте вашего башенного крана. Это делается путем установки двух шкивов и двух зажимов сбоку на раму для подъема, а затем прикрепления их к мачте с помощью нескольких болтов. Если у вас нет опыта работы с электроинструментом, вы можете заручиться помощью профессионала.
• После того, как подъемная рама будет закреплена, вы можете прикрепить моторизованный подъемник стрелы к верхней части башенного крана. Это следует делать с помощью сверхпрочных болтов и шайб, предназначенных для этой задачи. Закрепив подъемник стрелы, используйте проволочный трос, чтобы соединить подъемник стрелы с подъемной рамой. Убедитесь, что трос натянут и закреплен, так как он будет основной точкой соединения двух компонентов.
• Последний шаг в сборке башенного крана с альпинистом — убедиться, что все ваши соединения затянуты и надежны. Это включает в себя проверку любых ослабленных болтов, гаек или шайб, которые могли быть упущены в процессе сборки. Как только все будет закреплено и проверено на безопасность, вы можете использовать свой башенный кран с альпинистом!

Вот и все — все шаги, необходимые для правильной сборки башенного крана с помощью альпиниста.
