Как снять с дрели насадку: советского производства, Макита, Итерскол и Бош

18.04.2023
Комментариев нет

Содержание

советского производства, Макита, Итерскол и Бош

Патроны быстрее остальных частей дрели вырабатывают свой ресурс. Главная причина тому — частая эксплуатация. Деформации патронов способствуют выведению дрелей из строя. Проблему можно устранить заменой старой детали на более качественную. Осуществлять замену лучше всего по инструкции.

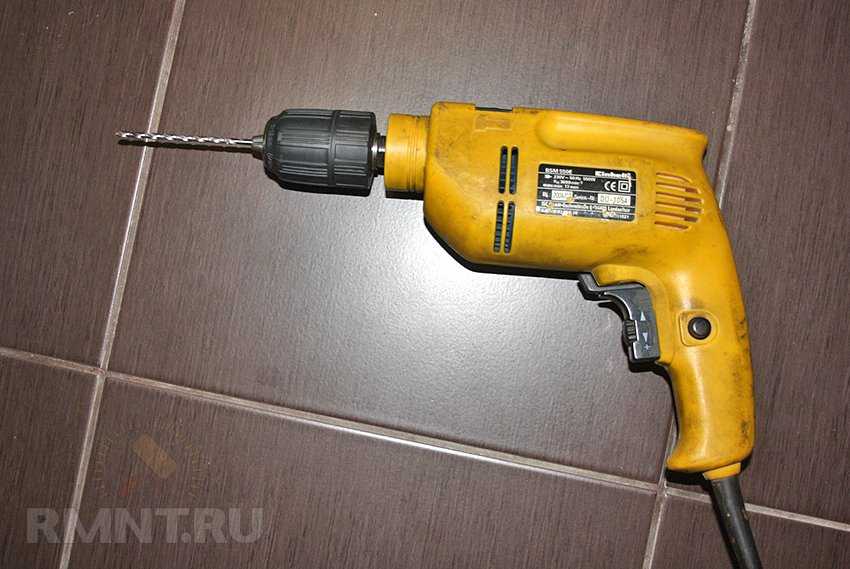

Патрон для дрели

Устройство дрели

Составные части обычной дрели без электронных опций:

  • регулятор переключения между режимами;
  • корпус;
  • щетки;
  • кнопка запуска;
  • электрический двигатель;
  • патрон;
  • редуктор;
  • шнур;
  • конденсатор.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

  • более длительная процедура замены сверла;
  • ключ нередко теряется.

Полезный совет. Рекомендуется закреплять ключ на шнур инструмента. Благодаря этому деталь перестанет часто теряться.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

  1. Открыть внутреннюю часть элемента.
  2. При раскручивании поворачивать винт налево.
  3. Включить лампу для точного определения какой формы шляпка.
  4. Показатель регулятора изменить на самый конечный режим.
  5. Отсоединить штуцер от дрели.

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

  • более дорогая цена;
  • невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

Быстрозажимной патрон

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Примечание. Металлические одномуфтовые патроны изготавливаются для сверлящих устройств моделей высшего класса.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.

Приспособления для снятия с перфоратора

Снять патрон можно крестовой отверткой. Мастера нередко заменяют ее плоской. Для фиксации применяются металлические тиски. Иногда патрон выкручивают сантехническим ключом.

Как снимать патроны на электродрелях

Сначала вынимается сверло. Ключевые могут быть расфиксированы, если правильно вставить внутрь хвостовик. Сам ключ для этого не используется.

Демонтаж при конусном сопряжении

Сложностей разборки не возникает. Первым делом отворачивается имеющийся фиксирующий винт. Дрель необходимо повернуть сверлом вниз. Вынимают патрон легкими ударами молотка по корпусу.

Примечание. Самым легким вариантом является использование особого приспособления для снятия подшипников.

Если присутствует резьбовое сопряжение

Инструкция по разборке:

  1. Как можно ниже утопить кулачки.
  2. Отверткой по часовой стрелке открутить винт от шпинделя.
  3. Извлечь деталь.

Совет. Можно использовать два ключа. Рожковый фиксирует шпиндель. Газовый выкручивает запчасть. Также вполне допустимо применение шестигранника.

Направление откручивания

Перед тем как поменять патрон на поврежденной дрели, его выкручивают из инструмента строго по часовой стрелке.

Особенности снятия патронов разных фирм

Запчасти различных фирм отличаются типами крепления. Главные параметры обозначений:

  • диаметр хвостовика сверла;
  • шаг резьбы;
  • D метрической резьбы.

На импортные дрели наносят отображение дюймовых значений вышеперечисленных показателей. Соединяющий конус обозначается буквой В. Для указания типа инструмента наносится маркировка D. Буква F служит для написания значений дополнительных возможностей.

Маркировка

Советский тип дрели

Сверло из устаревшей советской дрели вынимается посредством двух сантехнических ключей. Один из них фиксирует вал перфоратора. Перед тем, как снять патрон с советской электродрели, его не спеша откручивают другим ключом. Застрявшее раскручивающее приспособление необходимо ударить молотком.

Полезный совет. Чтобы насадка дрели не заклинивала, рекомендуется регулярно смазывать кулачки маслом технического назначения.

Интерскол

Дрель имеет эргономичную рукоятку. Еще одно преимущество инструмента — низкая стоимость.

Пошаговое руководство как правильно менять старый патрон на моделях фирмы Интерскол:

  1. Выкрутить стопорный винт массивной крестовидной отверткой. Перед началом работ влить пару капель смазки под винт. Раствор WD-40 нейтрализует имеющиеся фрагменты ржавчины. Сверлить винт необходимо без малейших повреждений резьбы.
  2. Г-образный шестигранный ключ размером от 10 миллиметров зажимается внутри патрона короткой стороной.
  3. Внезапным ударом по длинной части ключа «срывается» прикипевшая резьба. Далее элемент может легко откручиваться рукой.

Нанесение ударов молотком по запчасти сломает ее или деформирует шпиндель. После этого для починки дрели будет необходимо передать ее мастеру по ремонту.

Примечание. Некоторые модификации этой фирмы уже имеют на шпинделе патрон. Там же находятся проточки для гаечного ключа. Наличие данных элементов дает возможность зафиксировать деталь. Отсутствие лысков является причиной необходимости частичной разборки дрели — для снятия корпуса придется откручивать все саморезы.

Makita

Стандартная инструкция как снять патрон с дрели Makita актуальна и для перфораторов фирмы Деккер:

  1. Утопить кулачки до самого упора.
  2. Головка обнаруженного винта выкручивается закаленной крестовидной отверткой.
  3. Зажать между кулачками шестигранник.
  4. Внезапно ударить против часовой стрелки.
  5. Открутить сорванный штуцер.
Дрель Makita

Bosch

Производство этой всемирно известной компании отличает выпуск изделий высокого качества. В них предусматривается возможность разбора и замены любой неисправной детали. Для снятия патронов на дрелях Бош понадобятся следующие инструменты:

  • отвертка крестового типа;
  • Г-образный ключ;
  • прочный молоток.

Пошаговая инструкция:

  1. Открутить стопорный винт.
  2. Зажать Г-образный шестигранный ключ внутри патрона короткой стороной.
  3. Дрель положить на край верстака.
  4. Резко ударить по незажатому шестиграннику молотком против часовой стрелки.

Диолд

Главная особенность штуцеров устройств этой фирмы — наличие левой резьбы фиксирующего винта. Она предназначена для того, чтобы патрон мог более туго крепиться. Для извлечения самозажимного патрона его нужно вращать против часовой стрелки. При этом корпус должен прочно удерживаться. Туго затянутая резьба ослабляется несколькими ударами молотком.

Разборка устаревшего патрона

Не каждый вид можно детально разобрать. Легче всего раскрутить конусный образец. Пошаговое руководство, как разобрать патрон без распиливания болгаркой:

  1. Свести боковые части стенок внутрь.
  2. Лицевая сторона зажимается пенополистироловым листом.
  3. На лист поместить крепкую доску.
  4. Рука должна плотно придавить доску с подложенным пенополистироловым листом.
  5. Дрель ровно положить на верстак или стол.
  6. Включить ударный режим на 15 секунд.
  7. Начать непосредственно разбирать запчасть — выкручивать по часовой стрелке.

Возможные трудности при работе дрелью

Чаще всего мастерам приходится устранять три самые распространенные неисправности при работе дрелью.

Схема устройства патрона

Инструмент слетает

При глубоком сверлении данная проблема встречается даже на только что купленных аппаратах. Особенно если тип посадки запчасти — конический.

Для устранения сбоя нужно поднять вверх сверло. После этого часть зачищается от накопившейся стружки. Дальнейший этап — увеличение натяга сопряжения конуса. Запчасть следует нагреть до 110 °С. Горячая деталь сажается на холодную оправу перфоратора.

Перестали двигаться зажимные губки

Случается это при засорении мусором. Разобранный патрон очищается. Все движущиеся части необходимо хорошо промыть. До сборки все движущиеся части промазываются литолом.

Выраженное биение

Причиной этого дефекта может стать изношенность конуса или устаревшее состояние кулачков. Разбитую запчасть лучше сменить другим зажимным приспособлением. Изношенные кулачки можно заменить более прочными.

Рынок строительных материалов предоставляет на выбор большое количество различных моделей сверлильной техники. Заменить или самостоятельно починить старый патрон способен даже обычный человек. Регулярное обслуживание инструмента значительно увеличит срок эксплуатации дрели.

Как открутить дрель без ключа и закрутить патрон на дрели подручными инструментами

Умение открутить дрель без ключа может спасти в трудной ситуации. Если вы приступили к ремонту и обнаружили, что потерян ключ от патрона, поменять сверло помогут народные методы. Конечно, справиться с проблемой с помощью пары отверток или тисков гораздо сложнее. Но такой способ позволит закончить работу, не бегая по магазинам в поисках нового ключа.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

  • Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
  • Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

При работе части электроинструмента нагреваются, и металл расширяется. Это приводит к заклиниванию. Чтобы отпустить патрон было легче, дождитесь, пока инструмент полностью остынет.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

    • Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.
    • Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

  • Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Второй способ может помочь, если патрон забился частицами стружки. Тогда его корпус зажимают в тиски, а по рычагу слегка постукивают молотком. Вибрация вызывает смещение деталей, и механизм расклинивается.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как не потерять ключ?

Чтобы не оказаться перед лицом незаконченной работы с пустыми руками, важно правильно организовать рабочее пространство. Такая организация позволит не терять ключ из вида всякий раз после смены инструмента.

Ключ лучше снабдить крупным ярким брелоком. Так он не затеряется в беспорядке на верстаке и не забудется в кармане рабочей одежды.

Проще всего защититься от потери в собственной мастерской. Здесь нужно завести постоянное место для хранения вертушки и всегда класть ее туда. При этом место хранения должно быть достаточно удобным и находящимся под рукой:

  • Многие производители снабжают свой инструмент ушком для крепления вертушки.
    Его размещают либо под рукоятью, либо недалеко от вилки. Вставляя ключ в это отверстие, вы можете быть спокойны – он не потеряется. Единственный недостаток – со временем крепление изнашивается и рвется.
  • Ушко для ключа делают из изоляционной ленты. Ее крепят на шнуре питания. Место крепления обычно располагают в 50–60 см от рукояти. Так вертушка не будет мешать в работе и всегда останется под рукой.
  • Приделав к ключу колечко, можно вешать его на крючок рядом с верстаком.

Если есть возможность, стоит запастись еще одним ключом. Его хранят в коробке в мастерской, подальше от места работы. Если основной ключ потеряется, резервная вертушка будет под рукой и спасет положение.

Если в процессе работы выяснилось, что вертушка от зажимного механизма потерялась, главное – не паниковать. С помощью народных способов вполне можно отпустить патрон, достать или сменить сверло, закончить работу.
