Как снять патрон с дрели

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Виды крепления патронов

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Снятие патрона с дрели

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.

Как видно на фото, на дрели установлено зажимное устройство шплинтового типа для фиксации бура. Ниже лежит подготовленный к замене трехкулачковый патрон.

Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.

Одеваем патрон на вал, зажимаем верхнее кольцо и прокручиваем нижнюю часть до щелчка, патрон зафиксирован на валу и готов к работе.

На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.
Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Снятие патрона на резьбе, с обратным винтом

Для того чтобы снять патрон с оси нам необходимо в первую очередь выкрутить центральный винт. Для того чтобы получить к нему доступ нужно раздвинуть кулачки до упора. После чего вставить внутрь гайковёрт или отвёртку резким движением «сдернуть» его. Резьба винта левого направления. Сам винт залит герметиком, и его очень сложно провернуть.

Кроме того нужно отметить что в работе стоит использовать качественный инструмент. При работе китайской отвёрткой у меня просто сорвало шлиц. При этом сам винт остался в нетронутом положении. Помог только удар по винту, после чего головка стронулась с места и процесс пошёл. После выкручивания винта нужно снять сам корпус патрона.

Затем нужно скрутить сам патрон с резьбы. В этом случае резьба правая, обратная винту. Очень сложно сорвать резьбу, так как при работе она «прикипает». Требуется значительное приложение усилий, но процесс можно ускорить.

В этом случае можно использовать ключ-шестигранник, зажатый в патроне. Это позволит удлинить рычаг, а при наличии «реверса» использовать сам инструмент. Для использования инструмента нужно либо зажать шестигранник в тисках, и включить его, либо ударить им по столу при вращении на небольших оборотах.

Снятие патрона с конусом Морзе

В этом случае вам потребуется выколотка и молоток. В роли выколотки можно использовать П-образный съёмник, с клиновидными в плане лапами. Его необходимо установить так, чтобы ось конуса проходила между лапами, после чего аккуратно вбивать его между патроном и дрелью. Входя внутрь съёмник должен выдавить патрон с конуса.

На фото трехкулачковые патроны разного типа и конусы Морзе нескольких размеров.

В качестве съёмника можно использовать рожковый ключ или любое другое приспособление позволяющее воздействовать на патрон в осевом направлении.

Стоит отметить, что все действия по демонтажу патронов, особенно с конусом Морзе стоит проводить крайне аккуратно. Так как излишняя торопливость может привести к повреждению корпуса дрели или травме.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

как поменять, разобрать и снять разные виды

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

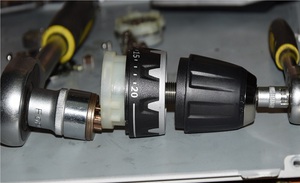

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

• Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
• Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Понадобятся:

1. Крестовая отвёртка или прямая.
2. Шестигранный г-образный ключ.
3. Молоток.

Далее:

• Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.

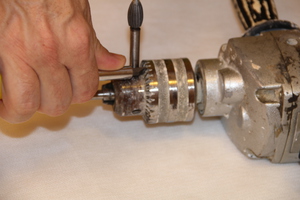

• Шестигранный ключ зажать в патроне короткой стороной.
• Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
• Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места.

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

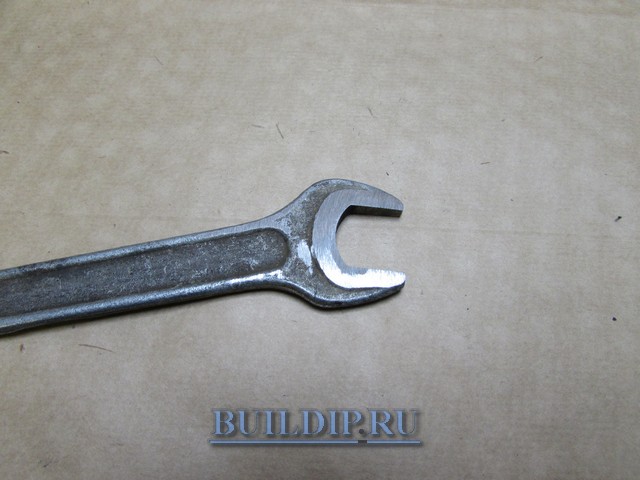

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять патрон с советской дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Статьи по теме:

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем. Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт. Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия. Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена. Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
2. Зафиксировать корпус дрели в неподвижном состоянии.
3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.

В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Патрон сверлильный – как снять и поменять на дрели, шуруповерте

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен
сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов
крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов
крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия
сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патрон

Как снять патрон с дрели: разновидности и способы крепления

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

Классификация патронов

Существует несколько их разновидностей:

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй — винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий — низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Способы крепления

В любом сверлильном инструменте патрон на валу фиксируется двумя методами: на конусе и с помощью резьбового крепления.

В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:

• М13 — диаметр метрической резьбы;
• 1,3 — ее шаг;
• 1 и 15 — максимальный и минимальный размер хвостовика сверла.

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.

Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.

Другой вариант фиксации подразумевает применение конуса Морзе. Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Смена сверла в дрели

Нередко из-за чрезмерной нагрузки или неправильного закрепления сверло способно заклинить патрон, обычным способом достать его уже не получится. Что же делать в этом случае? Сначала попробуйте просто охладить деталь. Довольно часто этого вполне достаточно, чтобы расслабить кулачки, и вытащить сверло.

Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону. Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.

Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.

Оцените статью: Поделитесь с друзьями!

Как разобрать патрон от дрели своими руками

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).
Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:
1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

2. После того, как муфта сдвинется, её можно снять с помощью рук.

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности:
1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.
