Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

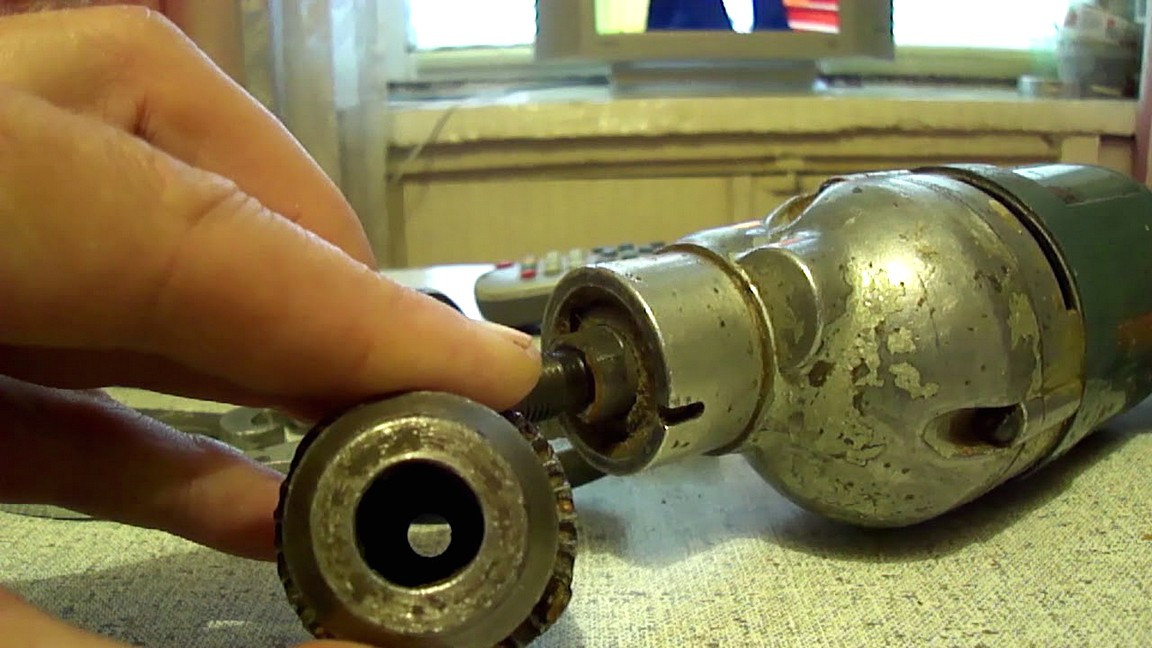

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

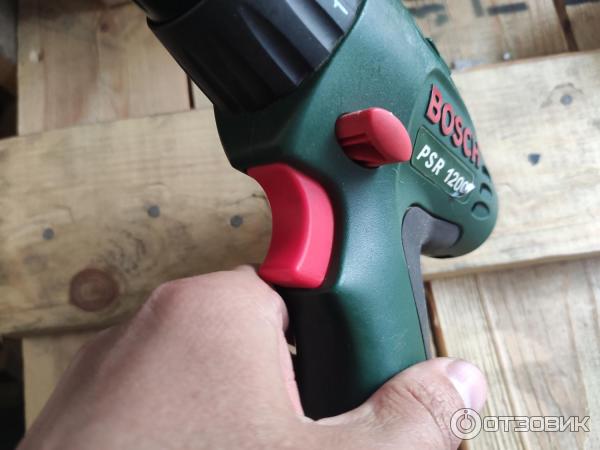

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

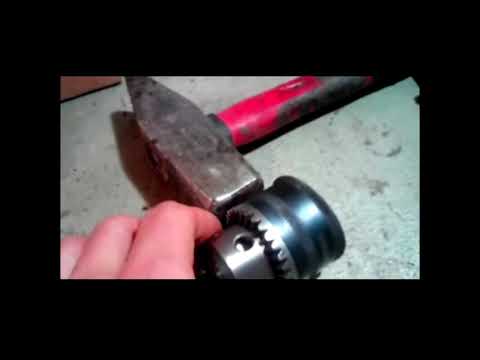

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

1. Губки сводятся внутрь патрона.
2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой. При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений. Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Как снять патрон с дрели и заменить его в зависимости от вида

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Содержание

• 1 Классификация патронов
• 2 Способы крепления
• 3 Проблемы патронного механизма
• 4 Инструмент для проведения работ
• 5 Демонтируем патрон
  • 5.1 Резьбовое соединение
  • 5.2 Соединение конусом

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

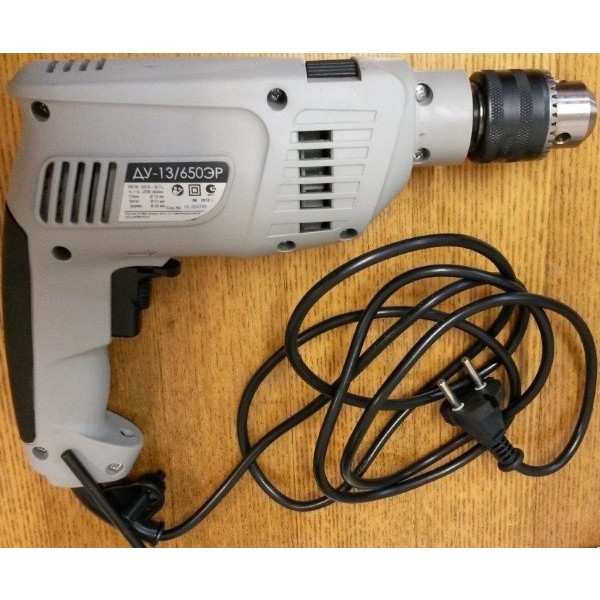

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

• слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
• молоток стальной;
• столярная киянка;
• плоскогубцы или пассатижи;
• трубный ключ среднего размера;
• набор гаечных ключей;
• штангенциркуль;
• отвертка;
• напильник;
• наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Патрон сверлильный – как снять и поменять на дрели, шуруповерте

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

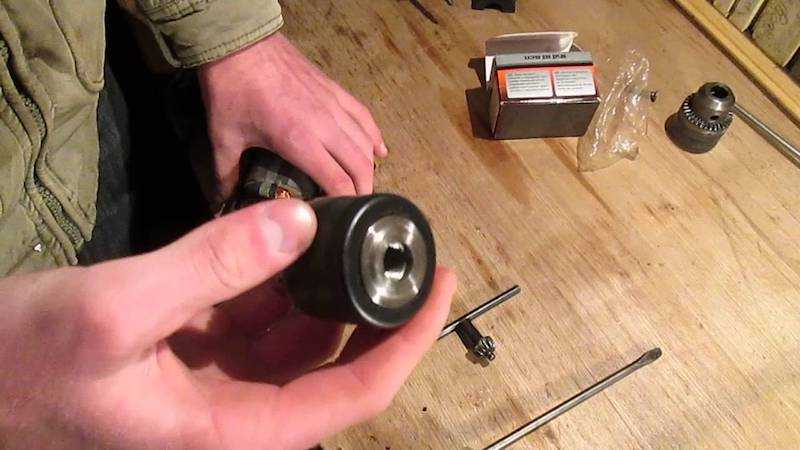

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Как снять патрон с дрели

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

• конусовидные захватные губы;
• внутренняя часть с губами;
• внешняя зажимная часть.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

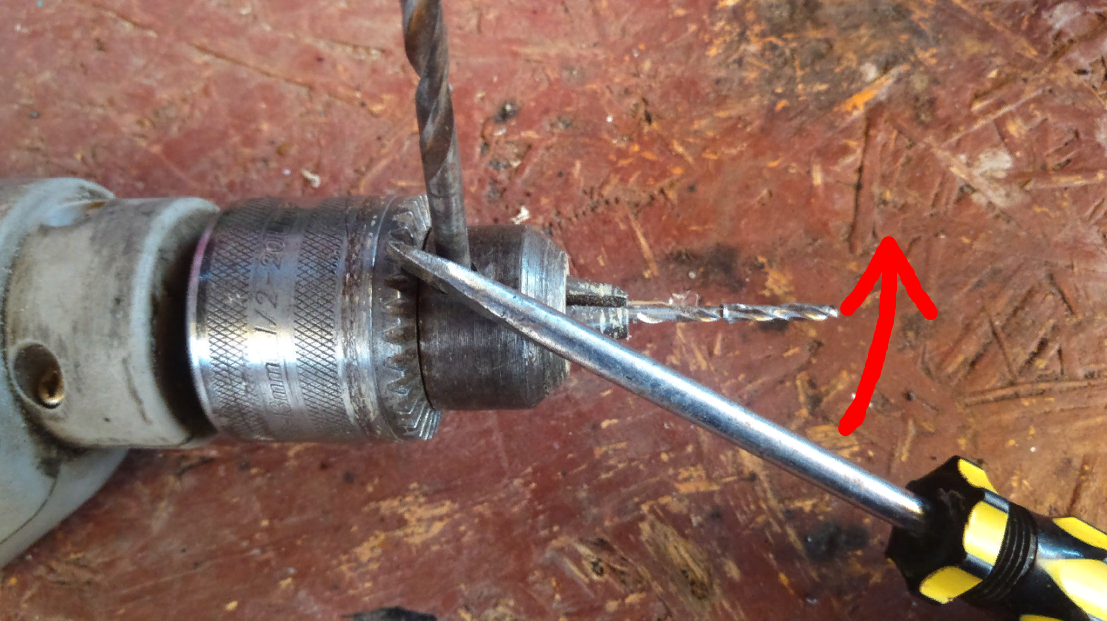

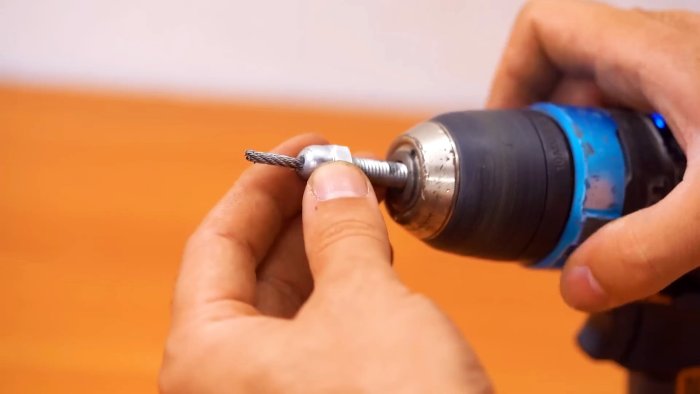

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

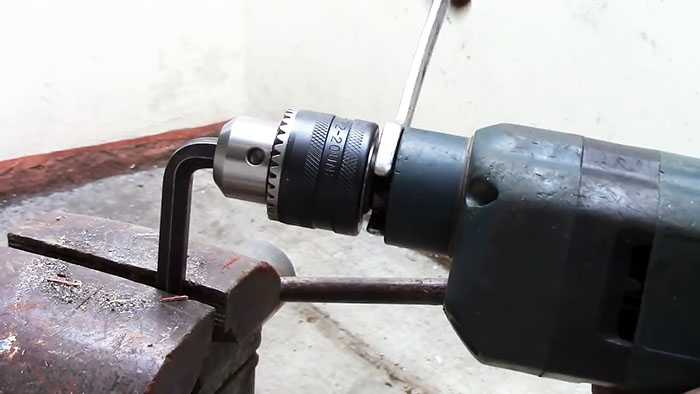

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

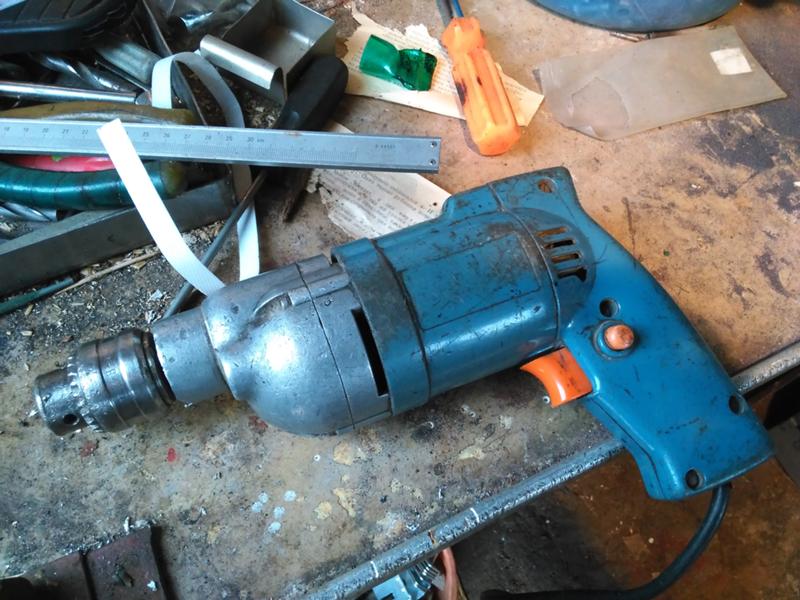

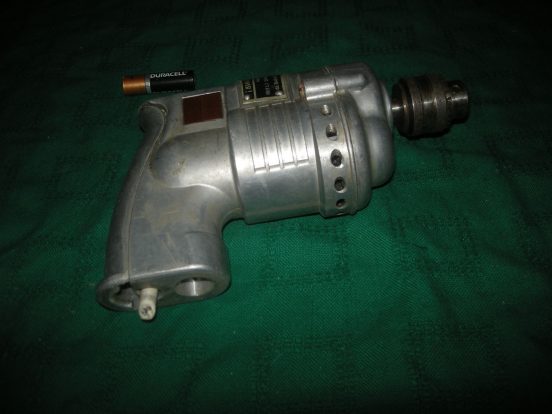

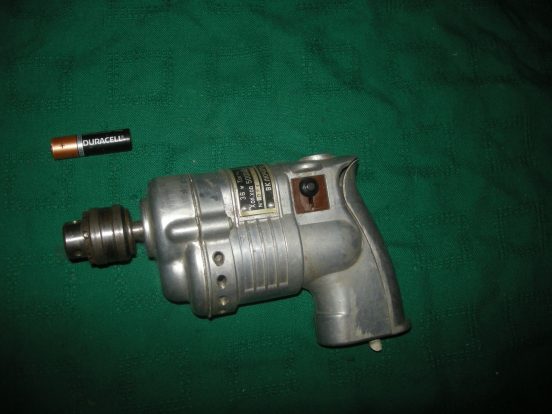

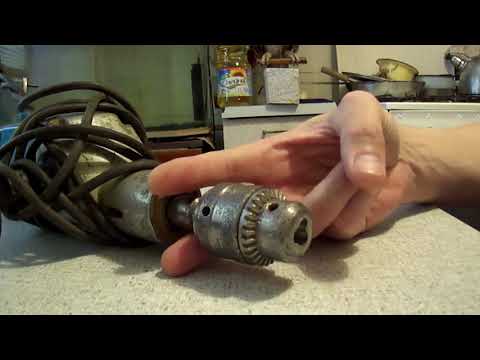

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

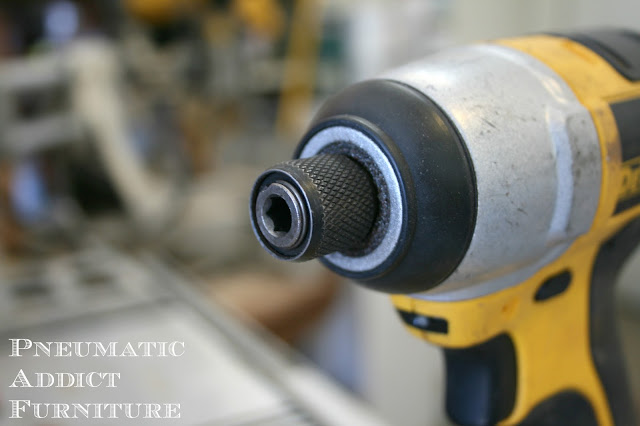

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

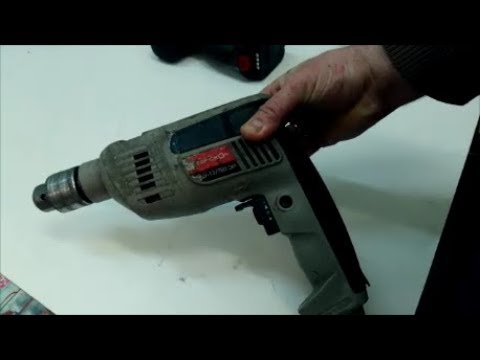

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

• заглубить кулачки внутрь корпуса и максимально их развести;
• выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
• при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

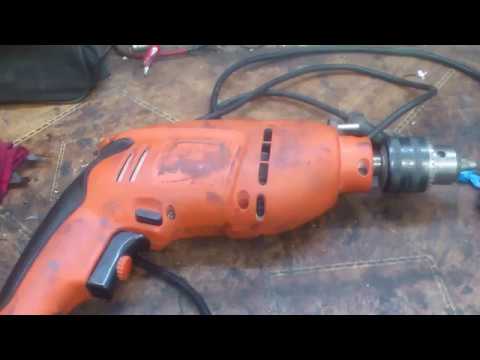

Как разобрать патрон от дрели своими руками

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Содержание

• 1 Разборка ключевого патрона
  • 1.1 Перфораторный способ
  • 1.2 При помощи молотка
• 2 Разборка быстрозажимного патрона

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).
Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:
1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

2. После того, как муфта сдвинется, её можно снять с помощью рук.

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности:
1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.

— Руководство по ремонту iFixit

Автор: Томас Опсомер (и еще один участник)

• Избранное: 3
• Завершено: 8

Сложность

Easy

Шаги

11

Необходимое время

5 — 15 минут

Секции

1

• Чак 11 шагов

Флаги

0

• Дрель BackPower
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Патрон дрели часто первым изнашивается или ломается. К счастью, его замена — довольно простой процесс, обычно не требующий разборки дрели.

Даже если шпиндель или редуктор вашей дрели нуждаются в замене, что требует разборки, лучше снять патрон перед разборкой корпуса.

Это руководство должно помочь вам заменить патрон практически на любой сетевой или аккумуляторной дрели, так как патроны почти всегда крепятся к шпинделю с помощью резьбы. На сегодняшний день наиболее распространенным размером резьбы является 1/2 «x 20 витков на дюйм UNF, но меньшие сверла могут иметь резьбу 3/8» или даже меньше.

В некоторых редких случаях, таких как угловые дрели, очень старые модели или большие станки, патрон может быть установлен на коническом хвостовике или может даже иметь специальное крепление, требующее разборки корпуса. В таких случаях данное руководство неприменимо. В случае сомнений обратитесь к технической документации для вашей марки и модели.

• Патрон для электродрели

  Доступно для продажи на Amazon

  Купить

• Фиксатор резьбы

  Доступно для продажи на Amazon

  Купить

1. • org/HowToDirection»>

     При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети.

   • Последнее, что вам нужно, это чтобы дрель начала вращать гаечный ключ со скоростью 3000 об/мин на случай, если вы случайно нажмете на курок!

   Редактировать

2. • Полностью откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если присутствует винт, вам нужно будет удалить его, прежде чем вы сможете отвинтить патрон.

   • Эти стопорные винты всегда имеют левую резьбу, так что вам придется повернуть на по часовой стрелке , чтобы снять его.

   • Смыкание губок до тех пор, пока они не коснутся отвертки, может помочь удерживать ее по центру (особенно на винтах со шлицами) и перпендикулярно.

   • Винт может быть трудно отвинтить, особенно если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер здесь может творить чудеса. И помните — по часовой стрелке!

   Редактировать

3. • В зависимости от конкретной марки и модели дрели и патрона можно зажать одну из них или обе с помощью обычного гаечного ключа с открытым зевом.

   • Некоторые шпиндели имеют шестигранную часть, некоторые имеют плоские поверхности, обработанные с двух сторон. Некоторые патроны также имеют две плоские или шестигранные детали, обработанные либо на переднем, либо на заднем конце.

   • В зависимости от того, к каким частям вы можете прикрепить гаечный ключ, вы будете использовать метод с двойным гаечным ключом, одинарным гаечным ключом или без гаечного ключа.

   • По возможности используйте метод двойного гаечного ключа, так как он более цивилизован и позволяет применять более контролируемую силу.

   Редактировать

4. • Если и на шпинделе, и на патроне есть приспособления, позволяющие использовать гаечный ключ, это ваш счастливый день!

   • В некоторых случаях может потребоваться использование тонкого ключа (или стачивания обычного ключа), так как может не хватить места для установки ключа обычного размера.

   • В отличие от стопорного винта, патрон крепится с помощью обычной правой резьбы. Поверните против часовой стрелки, чтобы удалить.

   • org/HowToDirection»>

     При противоположном действии двух ключей даже самый неподатливый патрон должен ослабнуть.

   Редактировать

6. • Если в патроне нет приспособления для гаечного ключа, самый простой способ повернуть его с усилием — с помощью шестигранного ключа, зажатого в кулачках патрона своим коротким концом.

   • Если на шпиндель можно установить гаечный ключ, положите дрель горизонтально на край верстака или прочного стола так, чтобы гаечный ключ лежал на столе, патрон выступал за край, а шестигранный ключ был направлен немного вверх от горизонтали.

   • Не помешает попробовать, если вы можете освободить патрон, нажав на шестигранный ключ вручную, хотя это редко срабатывает.

   • Если силы руки недостаточно, крепко удерживайте дрель и сильно ударьте по концу шестигранного ключа, предпочтительно деревянным или пластиковым молотком. Резкий удар должен мгновенно ослабить патрон.

   Редактировать

7. • Даже если шпиндель невозможно захватить каким-либо образом, метод шестигранного ключа, описанный в предыдущем шаге, обычно работает как на проводных, так и на беспроводных моделях.

   • Многие аккумуляторные дрели имеют автоматическую блокировку шпинделя.

   • У дрелей с питанием от сети инерция двигателя и редуктора обычно оказывает достаточное сопротивление, чтобы освободить патрон от шпинделя.

   • Если вы полагаетесь исключительно на инерцию, вам нужен внезапный толчок, чтобы ослабить патрон. Сильно нажмите на сверло, чтобы оно не двигалось, и ударьте по шестигранному ключу особенно резким ударом.

   • Для этого потребуется стальной молоток — как бы вам не хотелось так плохо обращаться со своим любимым шестигранным ключом — пластиковый или деревянный молоток смягчит удар.

   Редактировать

8. • Для аккумуляторных дрелей-шуруповёртов и проводных моделей с низкой скоростью/высоким крутящим моментом альтернативой методу без гаечного ключа является захват шестигранного ключа в тисках, установка дрели в обратном направлении, крепкое удержание обеими руками и нажатие на спусковой крючок.

   • Однако этот метод не для новичков, так как он небезопасен: крутящий момент может повредить запястье, а ток заблокированного ротора может сжечь двигатель бурильной машины.

   • Если дрель оснащена механическим переключателем скорости и/или сцеплением, обязательно установите шестерню на самую низкую скорость и/или сцепление на максимальное значение.

   Редактировать

9. • Если патрон полностью сломан, вы не сможете затянуть его кулачки шестигранным ключом. В этих случаях метод с одним гаечным ключом или без него не сработает.

   • Для патронов с ключом, если нет других приспособлений для захвата, вы можете использовать гаечный ключ с крючком, установив штифт в одно из отверстий для ключа патрона.

   • Если вы родились под очень удачливой звездой, вам может сойти с рук установка ключа для патрона и удары по нему молотком под правильным углом. Я сделал , а не сказал вам сделать это.

   • Трубный ключ захватывает практически любой патрон, но существует риск его повреждения.

   • Если ничего не помогает, всегда можно разобрать дрель, зажать либо патрон, либо шпиндель в тисках, а другую часть зажать трубным ключом или другим захватным инструментом. Однако это может привести к повреждению шпинделя и/или патрона.

   Редактировать

10. • Если стопорного винта нет, и вы ожидаете сильного действия против часовой стрелки (например, при отвинчивании), нанесите небольшое количество резьбового герметика на резьбу шпинделя.

    • Используйте разновидность средней прочности, а не ту, которую вам придется нагревать паяльной лампой, если вам нужно снова снять патрон на более позднем этапе!

    • Накрутите патрон на шпиндель до упора. Вам не нужно затягивать его с чрезмерным усилием, он затянется сам при обычном использовании.

    Редактировать

11. • Вставьте и затяните стопорный винт, если применимо (не все патроны имеют раззенковку для установки стопорного винта).

    • org/HowToDirection»>

      Конечно против часовой стрелки!

    • Если винт поврежден, используйте новый, чтобы избавить себя от неприятностей в дороге.

    • Также не помешает обработать эти резьбы каплей резьбового фиксатора.

    Редактировать

12. Редактировать

Почти готово!

Финишная линия

Отменить: я не завершил это руководство.

8 других людей завершили это руководство.

Автор

с 1 другим участником

Значки: 8

+5 еще значков

Команда

Как снять сверлильный патрон: eReplacementParts.

Патроны сверла необходимо снимать для снятия патрона и других ремонтных работ, требующих доступа к внутренним компонентам сверла. Эта статья и сопровождающее ее видео демонстрируют несколько простых шагов по снятию патронов электродрели.

Во-первых, важно отметить, что сверлильные патроны бывают двух основных видов: 1. патроны с резьбой и 2. патроны с конической посадкой. Сверьтесь с руководствами по дрели или схемами, чтобы сначала выяснить, какой это патрон, потому что 90 142 шагов 90 143 для снятия 90 142 90 142 разных 90 143 для каждого типа патрона. Снятие резьбовых сверлильных патронов Большинство ручных дрелей и шуруповертов имеют патроны с резьбой, хотя это не всегда так. Но вы можете быть уверены, что все быстрозажимные патроны являются резьбовыми. Опять же, лучше проверить руководство пользователя, если есть какие-либо сомнения. Резьбовые патроны плотно привинчены к шпинделю дрели и удерживаются на месте с помощью винт глубокий внутренний кулачки патрона . Этот винт помогает удерживать патрон на шпинделе во время работы, предотвращая его раскручивание. Первым шагом для удаления резьбового патрона является удаление этого винта в кулачках, для чего может потребоваться шестигранный ключ, отвертка Torx или отвертка с плоской головкой, в зависимости от модели дрели. 1. Снимите стопорный винт.

Самое важное, что нужно помнить на этом этапе, это то, что винты патрона имеют размер 9.0142 обратная резьба и должна быть повернута по часовой стрелке . Эта обратная резьба противодействует крутящему моменту сверла, удерживая патрон в плотном соединении.

Поскольку эти патроны навинчены очень туго, они не могут просто открутиться от шпинделя после удаления винта зажимного патрона. Патроны часто закручиваются настолько хорошо, что дрель может нормально работать, если выпадет винт патрона (хотя это не рекомендуется). 2. Возьмите большой шестигранный ключ.

С этого момента потребуется тяжелая артиллерия, чтобы вытащить патрон. Вам понадобится шестигранный ключ на 90 градусов, например этот:

Лучше всего использовать самый большой шестигранный ключ, который может вместить патрон. Это будет ключ на 1/2 дюйма, как показано на рисунке выше, для большинства инструментов, но некоторые дрели подходят только для ключа на 3/8 дюйма.

Наверх] 3. Установите шестигранный ключ.

Вставьте короткий конец шестигранного ключа в патрон так, чтобы длинный конец торчал наружу, и полностью затяните патрон.

4. Молотком поверните шестигранный ключ.

Да, тебе придется ударить по шестигранному ключу молотком.

Плоской стороной молотка ударьте по шестигранному ключу так, чтобы при ударе патрон вращался против часовой стрелки (как показано на рисунке выше). Иногда это может занять очень сильное качание, поэтому плавное качание помогает.

После успешного поворота патрон, вероятно, несколько раз прокрутится и остановится на шпинделе, как показано на рисунке ниже.

Удачи!

[Вернуться к началу]

Снятие конусных сверлильных патронов Сверлильные патроны с конусной посадкой требуют метода снятия, отличного от метода снятия резьбовых патронов. Снятие патронов с конической посадкой проще , чем снятие патронов с резьбой , но также требуется специальный инструмент для снятия патрона . Этот инструмент (на фото ниже) имеет два рычага, предназначенных для обхода шпинделя между патроном и корпусом шпинделя. Он увеличивается в толщине от открытого конца к закрытому концу, так что он может отделить патрон от шпинделя.

1. Установите съемник.

Поместите инструмент для снятия патрона между задней частью патрона и корпусом шпинделя.

2. Примените молоток.

Ударьте по инструменту для снятия патрона, пока патрон не выйдет из шпинделя.

Вот и все! Это очень легко сделать с помощью инструмента для снятия патрона и практически невозможно без него. Без инструмента для снятия патрона , патрон 9Шпиндель 0288 и , вероятно, придется снять со сверла. [Вернуться к началу]

Извлечение шпинделя из сверлильного патрона Без инструмента для снятия патрона патрон с конусной посадкой должен будет выйти со шпинделем . Некоторые патроны имеют открытый центр , где крепится шпиндель, что позволяет выбить шпиндель отсюда. ( Примечание: Выбивание шпинделя подходит только для патронов с открытым центром. Обратите внимание на рисунок ниже, что центр патрона открыт . Используйте вместо эту технику на патронах с закрытыми центрами .)

1. Установите патрон/шпиндель в тиски.

Поместите патрон над губками тисков так, чтобы шпиндель свободно свисал между губками. Полностью откройте патрон. 2. Выбейте шпиндель металлическим пробойником.

Поместите металлический пробойник в центральное отверстие патрона, где сидит конец шпинделя. Вбивайте перфоратор в отверстие до тех пор, пока шпиндель не выйдет из патрона.

Информацию о патронах для дрелей и других деталях для электродрелей см. на нашей странице «Запчасти для дрелей», где можно найти необходимые запасные части. [Вернуться к началу] О чем мы.

Как снять патрон сверлильного станка — Woodworker Lodge

Написано Кевином Хейсом в Сверление и зажим,Советы по деревообработкеПоследнее обновление: 4 мая 2022 г.

Патрон сверлильного станка следует время от времени снимать для очистки от опилок или жира. Его также следует удалить, если он каким-либо образом поврежден.

Самый простой способ снять патрон сверлильного станка — вставить инструмент для снятия патрона в паз на шпинделе над патроном. Затем возьмите молоток и стучите по нему, пока патрон дрели не упадет. Убедитесь, что под патроном имеется прокладка, чтобы он не сломался.

Очень важно правильно обслуживать свои инструменты, а патроны сверлильного станка необходимо регулярно чистить, чтобы они могли хорошо работать. Распознавание необходимости очистки патрона и его безопасное извлечение — два важнейших навыка, которыми должны обладать столяры.

Что такое патрон сверлильного станка?

Сверлильный станок — это машина, которая помогает вам делать более чистые отверстия в древесине. Он используется для создания идеально выровненных отверстий, отверстий определенной глубины, а также для вырезания колес или больших кругов. Патрон сверлильного станка — это то, что удерживает сверло. В некоторых случаях вам могут понадобиться другие патроны, если сверло больше или меньше. При вырезании колес или кругов, которые намного больше, вам все равно понадобится патрон, который подходит для сверла в середине резака.

Чтобы правильно вставить сверло в патрон, вам понадобится ключ для патрона. Этот ключ открывает кулачки патрона, чтобы вы могли вставить сверло. После того, как сверло установлено на место, не забудьте использовать ключ патрона, чтобы закрыть кулачки вокруг него, чтобы зафиксировать его. При заказе или использовании патрона убедитесь, что у вас есть правильный ключ для патрона.

Если вы посмотрите на изображение патрона сверлильного станка ниже, вы увидите, что он имеет 3 уровня. Начиная с нижнего и самого толстого уровня, у нас есть оболочка или рукав, который вы видите снаружи. На внутренней стороне втулки имеется цилиндрическое отверстие для крепления к сверлильному станку. Это отверстие сбоку — это ведущий штифт, куда вы вставляете ключ патрона, чтобы ослабить или затянуть кулачки.

Под ним зубья шестерни. На конце патрона находятся кулачки, которые удерживают сверла на месте, когда они затягиваются или ослабляются.

Зачем снимать патрон

Одной из основных причин, по которой вам может понадобиться снять патрон, является замена его патроном большего или меньшего размера, чтобы он подходил для сверла большего или меньшего размера. Еще одна веская причина, чтобы снять патрон, это то, что его нужно почистить. Втулка патрона и шпиндель могут покрыться смазкой и/или опилками, что сделает их жесткими и липкими, когда вам нужно добавить или удалить биты.

После каждого использования обязательно вытирайте опилки и используйте обезжириватель или ацетон, чтобы удалить жир. Очистите как шпиндель, так и нижнюю часть втулки патрона. Если вы неправильно обращаетесь с патроном и не поддерживаете его в хорошем состоянии, он будет поврежден, и вам придется снять его, чтобы заменить.

Способы предотвращения повреждения патрона

1. Убедитесь, что вы работаете с правильной скоростью, соответствующей сверлу и материалу
2. Прижимайте древесину и предметы к столу
3. Держите патрон в чистоте и часто снимайте для чистки
4. Убедитесь, что машина выключена при снятии патрона
5. Содержите рабочую зону в чистоте, не допускайте обрезков на пути патрона
6. Держите патрон близко к столу и прокладке под ним при снятии
7. Извлекайте ключ патрона при использовании
8. Не останавливайте патрон силой, пусть он остановится сам.

Узнайте больше о правилах безопасности сверлильного станка и патрона ЗДЕСЬ.

Два способа снятия патрона

Первый способ снять патрон — использовать инструмент для снятия патрона. Это металлический клин, размеры которого могут меняться в зависимости от используемого вами сверлильного станка и патрона. Я предлагаю приобрести несколько разных размеров, чтобы всегда быть уверенным, что у вас есть тот, который подходит к вашему патрону и сверлильному станку. Возьмите инструмент для снятия сверлильного патрона и вставьте его в паз над патроном.

Затем возьмите молоток и слегка постучите по инструменту для удаления чеков. Затем он выпадет, и его можно будет очистить или заменить. Убедитесь, что под вашим патроном есть прокладка, на которую он может упасть, чтобы не повредить его.

Второй способ снять патрон — взять кусок твердой древесины или металлическую трубу. Затем вы наклоните его в верхней части патрона. Затем возьмите деревянный молоток или резиновый молоток и ударяйте по куску дерева или металлической трубы, пока патрон не выпадет. Еще раз убедитесь, что под ним есть прокладка, чтобы не повредить патрон.

Как прикрепить патрон к сверлильному станку

Чтобы снова прикрепить патрон к сверлильному станку, сначала убедитесь, что он чистый. Избавьтесь от любого жира, грязи, опилок и т. д. Если он чистый, его легче установить на место. Затем вы собираетесь вставить его обратно на место вверх по шпинделю. Вы можете толкнуть его на место, и он сможет оставаться на месте.

Однако, чтобы убедиться, что он надежно закреплен, возьмите деревянный молоток или резиновый молоток и быстро ударьте по его основанию. Это защитит его во время работы и снизит вероятность его выпадения во время работы. Слушайте, чтобы он встал на место.

Вы также можете использовать кусок твердой древесины, чтобы закрепить его на месте. Сначала вы наденете патрон и поднимите его губки в патрон, чтобы он ни за что не зацепился. Затем вы опустите патрон на кусок твердой древесины, пока он не встанет на место.

На наших онлайн-семинарах Cucamonga Woodworking мы обсуждаем гибку и пропаривание древесины примерно на 5-й минуте этого видео. Вы также можете ознакомиться с другими нашими прошлыми семинарами на Youtube здесь (ссылка на Cucamonga Woodworking)

Последние сообщения

ссылка на Полное руководство по изготовлению журнального столика из доски для серфинга

Полное руководство по изготовлению журнального столика из доски для серфинга

Привнести пляж в свою гостиную можно разными способами, но сделать журнальный столик для серфинга своими руками — довольно уникальный способ. Сборка журнального столика для доски для серфинга очень похожа на…

Продолжить чтение

Снять патрон с дрели и двигателей

Вот как снять патрон с аккумуляторной дрели, что полезно если вы хотите заменить патрон, но также если вы хотите использовать дрель мотор для чего-то другого. Я использовал два буровых двигателя в моем Система привода дроида BB-8.

Есть также видео ниже показаны различные способы снятия патрона и двигателя дрели.

На фото ниже вы можете увидеть патрон, который мы также хотим удалить. как буровой двигатель с коробкой передач и сцеплением на месте. Коробку передач и сцепление тоже можно снять, но коробка передач полезна. для преобразования быстрого вращения двигателя в более медленное, с более высоким крутящим моментом вращение, которое может быть полезно для некоторых приложений.

Патрон на аккумуляторной дрели.

Детали двигателя дрели.

Ниже вы можете видеть, что я использовал два буровых двигателя в системе привода. для моего дроида BB-8.

Бурильные двигатели в моем BB-8.

Мой дроид BB-8 (WIP).

Первый шаг — открыть патрон полностью, как если бы вы установка сверла большого диаметра. Если вы заглянете внутрь, вы увидите винт, как показано ниже. Открути этот винт. Обратите внимание, чтобы открутить вы должны повернуть отвертку по часовой стрелке, что является противоположным направление, в котором вы обычно поворачиваете его, чтобы выкрутить винт. если ты собираешься снимать двигатель, коробку передач и сцепление для чего-то другого не забудьте сохранить винт, так как вы можете использовать его, чтобы прикрепить что угодно вы используете двигатель для.

Винт внутри патрона.

Поворот по часовой стрелке.

Винт.

Следующим шагом будет снятие сцепления. Это на самом деле прикручено к остальное сверло. Чтобы ослабить его, вам нужно быстро повернуть его и резко против часовой стрелки, как показано ниже. Есть несколько способов сделать это, о которых я расскажу ниже. Но прежде чем что-либо делать, если у дрели есть настройка дрели, установите это к тому.

Резьба, на которую навинчивается патрон.

Поворот против часовой стрелки.

Настройка дрели.

Метод 1. Резкий удар молотком

Для методов 1 и 2 возьмите самый большой шестигранный ключ, который у вас есть. подходит к дрели. Положите дрель на стол и нажмите шестигранный ключ сильно и быстро молотком в указанном направлении. Это должно ослабьте патрон так, чтобы его можно было открутить рукой. Если это не так, попробуйте другой метод.

Мой самый большой шестигранный ключ.

Установка шестигранного ключа.

Забивание шестигранным ключом.

Откручивание патрона.

Снятый патрон.

Способ 2. Резкий удар о стол

Как и в методе 1, сначала вставьте самый большой шестигранный ключ, который поместится в сверлить. затем Включите дрель внезапно и на высокой скорости, чтобы шестигранный ключ ударьтесь о край стола, как показано ниже, и внезапно остановите его. Эта внезапная поломка будет эквивалентна быстрому повороту в другом направлении.

Как и в методе 1, это должно ослабить патрон до точки, где вы можно открутить вручную. Если это не так, попробуйте другой метод.

Мой самый большой шестигранный ключ.

Установка шестигранного ключа.

Удар шестигранным ключом по столу.

Способ 3. Использование другого сверла

Соберите все, что у вас есть, что позволит вам подключить сверло и другое, как показано на фото ниже. В моем случае я использовал куча штук из набора розеток. Затем включите другую дрель. вдруг такой, что будет быстро и резко вращать патрон который вы пытаетесь удалить в направлении против часовой стрелки.

Как и в методе 1, это должно ослабить патрон до точки, где вы можно открутить вручную. Если это не так, попробуйте другой метод.

Части розетки.

Сверление для ослабления патрона.

Способ 4. Удаление изнутри

В крайнем случае разберите дрель и попробуйте открутить ее захват чего-либо изнутри. Убедитесь, что вы следите за части, которые вы удаляете, чтобы вы могли собрать их снова, если вы хочу. В моем случае я записал все это на видео. Мой буровой двигатель был прикручен к редуктору, поэтому мне пришлось его открутить. Некоторые упражнения не облажались и просто отпадают с небольшим поощрением. Мне пришлось удалить все до точки, где я смотрел на внутри сцепления.

Откручивание корпуса дрели.

Открытая дрель.

Обрезание проводов двигателя.

Откручивание мотора от редуктора.

Коробка передач и мотор.

Глядя на сцепление.

ПРЕДУПРЕЖДЕНИЕ: Внутри на передней стороне может быть куча мячей. сцепления. Удалите эти шары, чтобы не потерять их.

Шарики в сцеплении.

Удаление шаров.

Как показано ниже, я обнаружил, что внутри была часть, которая была прикреплена к патрон или что-то еще, на что был накручен патрон. В этой части было три стержни торчат. Я мог бы легко прижаться к одному из этих стержней с мой палец, чтобы повернуть патрон. Поэтому я решил, что если я смогу достаточно крепко сжать стержни, то смогу и ослабить их. патрон.

Для этого я помещаю металлический стержень в тиски (можно использовать кусок дерева). также). Затем я расположил два из этих стержней так, чтобы они были прижав к концу стержня, а затем повернул патрон с пара плоскогубцев для шланговых насосов, хотя любой инструмент, который достаточно большой, чтобы захватить это будет сделать. Не нужно было слишком много усилий, чтобы ослабить патрон, и на самом деле это можно было сделать вручную, а не с помощью плоскогубцев. Затем я мог бы открутить его остальную часть вручную.

Нажатие на стержень для поворота патрона.

Зажим металлического стержня в тиски.

Установка стержней на штангу.

Поворот плоскогубцами для водяных насосов.

Откручивание вручную.

Сцепление и дрель.

Тестирование и использование

Ниже вы можете увидеть получившийся буровой двигатель с прикрепленным редуктором, сцепление и винт, к которому был прикручен патрон. затем я протестировал это и работало нормально.

Двигатель дрели снят.

Включение двигателя.

Как я уже сказал, я использовал свой в своем дроиде BB-8, а точнее, я к двигателям были прикреплены шестерни. Сначала я положил loctite на резьба винта, который я удалил в начале выше. Потом накручиваю. Имейте в виду, что, чтобы затянуть его, вы поворачиваете его в противоположном ожидаемому направлении — поверните его против часовой стрелки.

Нанесение локтита на резьбу болта.

Прикручивание шестерни к двигателю.

Видео — Как снять патрон и сверлильный двигатель

В следующем видео показано несколько различных способов снятия патрона. от аккумуляторной дрели, а также взять двигатель дрели от дрели. Обратите внимание, что в видео для метода, когда я ударяю шестигранным ключом по стол поворачиваю не в ту сторону.

Как заменить патрон на дрели?

На этой странице

Последнее обновление: 4 августа 2022 г., 22:07

Замена патрона на дрели может оказаться сложной задачей, если вы не выполните несколько простых шагов. Во-первых, вам нужно найти подходящий сменный патрон для вашей дрели. Это не займет много времени. Затем нужно высверлить патрон из дрели. Эта часть самая сложная, так что не торопитесь. Хотя это может быть не самая гламурная задача, ремонт вашей дрели — это проще простого, если вы знаете, что делаете. Замена патрона на дрели может быть дорогостоящей задачей, поэтому хорошей идеей будет устранить проблему, прежде чем выкладывать большие деньги за новый.

Как заменить сверлильный патрон

Инструменты и детали

Соберите инструменты и детали, необходимые для модернизации или замены большинства сверлильных патронов. Однако у некоторых есть установочные винты Phillips, а у некоторых новых сверл есть винт Torx для установочного винта. Используйте отвертку, чтобы удалить установочный винт или стопорный винт.

Молоток для вдавливания кулачков в патрон, если патрон заедает. Пробойник вдавливает кулачки патрона внутрь. Это если вам нужно добраться до установочного винта. Замените большой шестигранный ключ шестигранным ключом, который подходит для патрона.

Выбор между сменным патроном и ключом. Для наиболее распространенных патронов используются четыре разных ключа. Три размера патрона ½ ⅜ ¼, два шпинделя с наружной и внутренней резьбой, два размера шпинделя ½ и ⅜ и два нереверсивных и реверсивных крутящих момента.

Снятие патрона

Снимите патрон с дрели. Снять патрон может быть непросто. Пока дрель работает, патрон и установочный винт затягиваются на шпинделе, он затягивается на шпинделе. Многие нереверсивные дрели и патроны не имеют установочного винта.

Раздвиньте кулачки патрона, пока они не втянутся, чтобы можно было вынуть установочный винт. Установочный винт находится внутри горловины патрона. Поверните установочный винт по часовой стрелке, чтобы вывернуть установочный винт из шпинделя сверлом, направленным на вас.

Поверните патрон против часовой стрелки, чтобы отвинтить патрон от шпинделя. Патрон может быть настолько плотно прижат к шпинделю, что вы не сможете открутить патрон вручную. Вместо этого используйте шестигранный или шестигранный ключ в патроне и затяните кулачки на шестигранном ключе.

Ударьте рукой по шестигранному ключу, чтобы патрон вращался против часовой стрелки. Закрепите дрель на верстаке или в тисках, если вам нужно сильно ударить шестигранным ключом. Когда патрон ослаблен, патрон легко отвинчивается от шпинделя. Ваша рука не сломает замок патрона на шпинделе, если вы ударите по шестигранному ключу молотком.

Откройте и извлеките заклинивший патрон.

Вставьте ключ в патрон и поверните его против часовой стрелки. Постучите по концам губок молотком. Убедитесь, что кулачки полностью втянуты в корпус патрона или заподлицо с лицевой стороной патрона.

Чтобы втянуть кулачки в корпус патрона и удалить установочный винт, возьмите пробойник и постукивайте по концам кулачков, поворачивая ключ патрона. Возможно, вам придется постучать по губкам, а затем несколько раз повернуть ключ, пока челюсти не втянутся.

Снимите установочный винт, поворачивая его по часовой стрелке.

Если вы не можете закрыть кулачки шестигранным ключом, вставьте ключ в патрон. Ключ не должен давить на зубчатый венец. Ударьте по ключу молотком, чтобы он вращал патрон против часовой стрелки. Если ключ патрона давит на зубчатый венец, когда вы ударяете по ключу молотком, это может повредить зубчатый венец или ключ патрона. Закрепите патрон на верстаке или тиски, чтобы сильно ударить по ключу.

Замените патрон

Новый патрон должен надеть шпиндель, повернув его по часовой стрелке, а установочный винт закрутить против часовой стрелки. Таким образом, вы закончили модернизацию дрели.

Как снять патрон с электродрели

1. Отключите дрель от сети. При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети. Вы не можете допустить, чтобы дрель начала вращать гаечный ключ, когда вы неосознанно нажимаете на спусковой крючок.
2. Снимите стопорный винт. Откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если есть винт, удалите его, прежде чем отвинчивать патрон. Крепежные винты имеют левую резьбу, поэтому поверните их по часовой стрелке, чтобы снять. Сомкните губки, пока они не коснутся отвертки. Это помогает держать его по центру и перпендикулярно. Винт может не откручиваться, если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер может творить чудеса.
3. Определить средства захвата. В зависимости от конкретной модели вашей дрели и патрона, захватите один из них или оба с помощью обычного гаечного ключа. Шпиндели имеют разную форму.
4. Используйте двойной гаечный ключ, одинарный гаечный ключ или метод без ключа, в зависимости от того, к каким частям подходит гаечный ключ. Метод двойного ключа более цивилизованный и позволяет прикладывать более контролируемое усилие.
5. Если и шпиндель, и патрон позволяют использовать гаечный ключ, возможно, вам придется использовать тонкий гаечный ключ, так как может не хватить места для установки ключа обычного размера. Держите патрон с правой резьбой. Поверните против часовой стрелки, чтобы удалить. При противоположном действии двух ключей любой патрон должен ослабнуть.

Сменный патрон для дрели Black and Decker

1. Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом, чтобы ослабить винт внутри патрона.
2. Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зацепить головку винта. Снимите винт, повернув по часовой стрелке левый винт.
3. Патрон должен быть обращен к вам, чтобы вставить ключ в любое отверстие с левой стороны. Деревянным молотком резко ударьте по ключу против часовой стрелки. Это ослабит патрон, чтобы его можно было открутить вручную.

Как снять заклинивший сверлильный патрон

1. Раскройте патрон в максимально широкое положение. Используйте молоток и пробойник, чтобы забить центр стопорного винта. Это стабилизирует буровое долото на начальных этапах бурения.
2. Высверлите головку стопорного винта. Выберите сверло того же диаметра, что и головка стопорного винта. Совместите сверло с центром стопорного винта. Начните сверлить, следя за тем, чтобы сверло оставалось по центру стопорного винта. Регулярно делайте остановки для осмотра стопорного винта и удаления металлической стружки из патрона. Не допускайте смещения сверла в стороны патрона.
3. Максимально разверните патрон. Ударьте молотком по выступающему концу шестигранного ключа. Когда достаточная часть головки винта удалена, патрон отрывается от шпинделя. Продолжайте вращать узел патрона рукой, пока он не выйдет из зацепления со шпинделем.

Сменный патрон для дрели Bosch

1. Извлеките аккумулятор из дрели. Если у вас есть защелка сзади, нажмите на защелку и выдвиньте аккумулятор из дрели.
2. Поверните втулку муфты мимо цифр до символа, напоминающего сверло. В этом положении сцепление блокируется.
3. Удерживая дрель одной рукой, свободной рукой поверните втулку патрона против часовой стрелки, чтобы открыть кулачки патрона.
4. Поверните винт по часовой стрелке с помощью крестообразной отвертки и извлеките винт из патрона.
5. Вставьте короткий конец шестигранного ключа на 1/2 дюйма в патрон и затяните кулачки.
6. Ударьте молотком по длинному концу шестигранного ключа, чтобы повернуть патрон против часовой стрелки.
7. Протрите головку шпинделя дрели чистой тряпкой.
8. Руками навинтите новый патрон на шпиндель патрона по часовой стрелке. Вставьте короткий конец шестигранного ключа в патрон и затяните кулачки.
9. Откройте кулачки патрона и отпустите шестигранный ключ. Установите винт во внутреннюю центральную часть нижней части патрона и затяните его с помощью отвертки с крестообразным шлицем. Поверните его против часовой стрелки, чтобы установить и затянуть.

Замена быстрозажимного патрона

1. Снять патрон с дрели
2. Снять нижний корпус
3. Снять верхнюю часть корпуса.
4. Отметить челюсти.
5. Разобрать и очистить.
6. Время челюсти.
7. Подготовьте рукав.
8. Запрессовать подшипники.
9. Завершите сборку.

Сменный патрон сверла Milwaukee

1. Поверните патрон против часовой стрелки.
2. Удалите 28 мм внутренний винт, крепящий патрон к дрели, с помощью отвертки Phillips #3.
3. Поверните винт по часовой стрелке, чтобы ослабить его.
4. Вставьте шестигранный ключ в патрон и затяните патрон на ключе.
5. Поверните шестигранный ключ против часовой стрелки, чтобы снять патрон.

• Автор
• Последние сообщения

Дэвид Д. Хьюз

Я просто люблю создавать вещи своими руками. Удивительно, как мало я ценил эти навыки, когда был моложе. Сегодня это источник большой радости. Я строгаю, вырезаю, выжигаю по дереву и многое другое!

Последние сообщения Дэвида Д. Хьюза (посмотреть все)

Какой Dremel купить

Как использовать сверлильный патрон на токарном станке

Как заменить сверло

istockphoto.com

Замена сверла — один из первых шагов на пути домашнего мастера к экологичному к великому. Но для тех, кто еще не совсем освоился с электроинструментами, это немалый подвиг.

Крутящий момент сверла может вызвать беспокойство у новых пользователей, а различные типы патронов могут запутать работу. Это руководство о том, как заменить сверло, может избавить вас от страха и путаницы в работе.

Детали сверла, которые необходимо знать

Изучая, как заменить сверло на сверле, важно знать несколько частей инструмента.

• Губки (также называемые цангой) затягивают сверло и удерживают его на месте.
• Патрон представляет собой круглую часть, окружающую кулачки. Патрон открывает и закрывает кулачки.
• Переключатель направления находится над спусковым крючком, и его положение определяет направление вращения патрона.
• Триггер управляет потоком энергии от аккумулятора к двигателю и определяет скорость вращения патрона.

Знание этих деталей и принципов их работы значительно облегчит замену бит или установку насадок для дрели.

Связанный: Лучшие дрели DeWalt

Как заменить сверло с помощью быстрозажимного патрона

Большинство современных аккумуляторных дрелей имеют бесключевой патрон, а это означает, что пользователю не нужно искать специальный инструмент для ослабления или затягивания механизм, удерживающий биту. Хотя это действительно облегчает обучение замене сверл, некоторые новички могут поначалу чувствовать себя потерянными.

Вот как заменить сверло на дрели с быстрозажимным патроном.

ШАГ 1: Переведите дрель в положение против часовой стрелки.

Возьмите дрель обеими руками, положив одну руку на рукоятку, а другую на патрон дрели.

Держа руку на рукоятке, нажмите переключатель направления, расположенный рядом с курком, до упора вправо, чтобы перевести дрель в режим вращения против часовой стрелки. Это позволит пользователю ослабить патрон с помощью курка и двигателя.

Реклама

ШАГ 2: Аккуратно нажмите на спусковой крючок.

Слегка направьте курок вверх, чтобы сверло не выпало на этом этапе.

Крепко возьмитесь за патрон одной рукой и осторожно нажмите на спусковой крючок. Патрон начнет слегка вращаться в руке пользователя, прежде чем кулачки отпустят сверло и патрон начнет свободно вращаться.

Отпустите спусковой крючок, зафиксируйте переключатель направления в среднем положении и извлеките долото из челюстей.

ШАГ 3: Вставьте новую насадку и затяните.

Вставьте новую насадку в кулачки патрона. Крепко возьмитесь за патрон, сдвиньте селектор до упора влево и осторожно нажимайте на спусковой крючок, пока кулачки не сомкнутся на бите. Отпустите спусковой крючок и быстро поверните патрон рукой, чтобы убедиться, что кулачки достаточно захватывают сверло.

Наконечник Pro : может быть трудно отцентрировать маленькую фрезу в широко раскрытых челюстях. В этом случае сначала сомкните бранши примерно до нужного размера, прежде чем вставлять биту.

istockphoto.com

Как заменить сверло в патроне с ключом

В сетевых дрелях или сверлильных станках используются патроны с ключом. Эти устройства работают аналогично бесключевым патронам в том смысле, что кулачки зажимают биту, но пользователи должны управлять ими с помощью специального ключа, называемого «ключом», чтобы зажимать или ослаблять биту.

Вот как снять сверло и заменить его в патроне с ключом.

ШАГ 1: Отсоедините инструмент от сети и вставьте ключ в патрон.

Случайное нажатие на спусковой крючок или выключатель при вставке ключа в патрон с ключом может привести к травме, поэтому сначала отключите инструмент от сети.

Затем найдите ключ (обычно он прикреплен к шнуру или крепится сбоку сверлильного станка). Затем вставьте его так, чтобы маленькая ручка на конце вошла в одно из отверстий на патроне, сцепив зубья ключа с зубьями патрона.

Реклама

ШАГ 2: Поверните ключ, чтобы открыть патрон.

Сильно нажимая на ключ, поверните его против часовой стрелки, чтобы открыть кулачки патрона. Зубья на ключе будут вращать зубья на патроне, как набор шестерен.

Когда давление в кулачках спадет, извлеките ключ и поверните патрон рукой, чтобы открыть кулачки. Остерегайтесь, что бита может выпасть во время шага, что может привести к необходимости заточки биты.

ШАГ 3: Вставьте новую насадку и закрутите патрон.

Для более крупных бит ослабьте патрон вручную, пока бита не войдет в патрон. Для бит меньшего размера затягивайте патрон вручную, пока бита не окажется по центру между кулачками.

Максимально затяните патрон на бите вручную, прежде чем вставить ключ в патрон. Поверните ключ по часовой стрелке, чтобы зажать бранши на бите.

istockphoto.com

Как заменить биты в ударном шуруповерте

Ударные гайковерты используют различные типы бит и имеют уникальный патрон, называемый «быстросъемным», который довольно прост в использовании. Однако, если пользователь не знаком с тем, как работают эти патроны, он может крутить свои колеса (и патрон), пока не разберется. Следующие шаги помогут.

ШАГ 1: Возьмитесь за основание патрона и потяните.

Ударные гайковерты используют подпружиненные патроны с шариковыми фиксаторами внутри для захвата насадок. Чтобы удалить эти биты, возьмитесь за основание патрона между большим и указательным пальцами и потяните патрон в сторону от передней части инструмента.

Бит будет свободен, но может и не выпасть. Попробуйте еще раз, но на этот раз возьмитесь за биту и патрон, одновременно сдвинув их вперед, чтобы освободить биту.

ШАГ 2: Установите новую фрезу в патрон.

Наклоните ударный инструмент вверх и поместите новую насадку в патрон. Биты ударного шуруповерта имеют шестигранные основания, поэтому обязательно правильно их выровняйте. Бита, скорее всего, еще не защелкнется в патроне, поэтому держите отвертку вверх, чтобы бита не выпала.

Реклама

ШАГ 3: Потяните патрон вперед, чтобы установить биту.

Удерживая ударный инструмент направленным вверх, потяните патрон вперед, чтобы освободить фиксаторы и позволить бите встать на место. Возможно, потребуется немного покачать ударным шуруповертом или даже протолкнуть биту, удерживая патрон в открытом положении.

Как только бита упадет в оправку, отпустите патрон и потяните биту, чтобы убедиться, что она встала на место.

istockphoto.
