Как смонтировать ленту светодиодную: Как установить светодиодную ленту?

Содержание

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

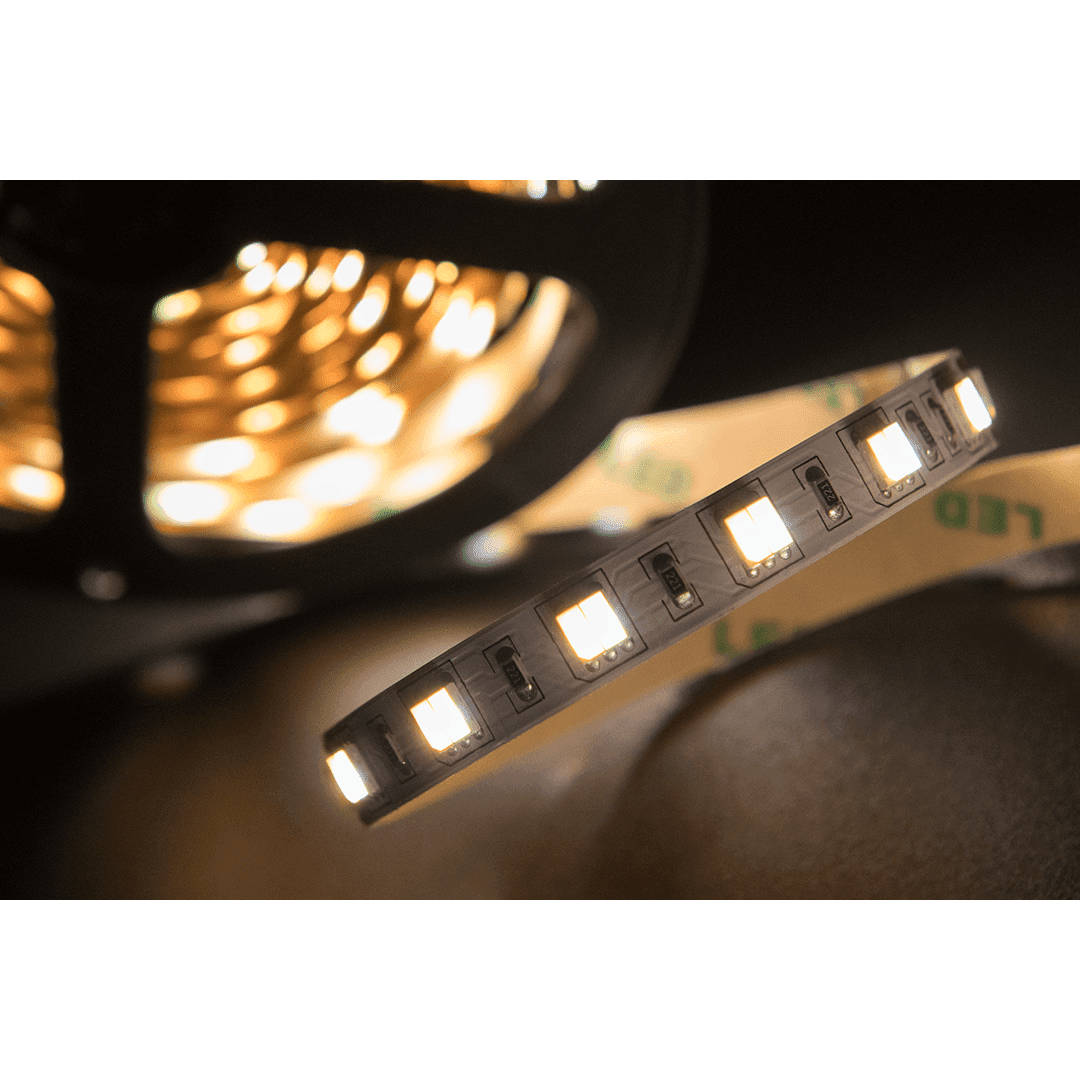

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

  • Самоклеящуюся ленту
  • Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом
  • Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.


Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

  • с одним или двумя блоками питания;
  • двух лент и одного трансформатора;
  • нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

Примеры использования светодиодных лент



Подключаем светодиодную ленту - Видео

Как подключить светодиодную ленту - 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная - любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье "Как определить фазу и ноль в электропроводке".

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета - нулевую, к клемме N
  • желто-зеленую - к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки - до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники - //cable.ru, Кабель.РФ

Статьи по теме

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 112712

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту


к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту».

Если в паспорте на светодиодную ленту указана потребляемая мощность на метр ее длины, то в таком случае параметры источника питания можно рассчитать с помощью предлагаемого онлайн калькулятора.

Достаточно в окошки ввести напряжение питания ленты U, в вольтах, потребляемую мощность метра длины P, в ваттах на метр и общую длину ленты. Сразу узнаете на какую мощность и ток нагрузки должен быть рассчитан источник питания.

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G - три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту


к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм2), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.


Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.
Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.
Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!
Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.
Но ситуация поправима.
Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.
А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

  • 12В, самый популярный вариант;
  • 24B, принцип подключения такой же, как у 12V;
  • 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

  1. соблюдаем полярность;
  2. не используем блоки питания с другим напряжением;
  3. во влажные помещения делаем герметичные соединения;
  4. не делаем последовательное длиной более 5 метров;
  5. отрезки длиной более 5 м. только параллельно.

Содержание

  • 1. Подключение ленты на 220 вольт
  • 2. Схема подключения ленты для дома на 12В и 24V
  • 3. Правильное подключение RGB
  • 4. Как припаять провода к светодиодной ленте
  • 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Монтаж светодиодной ленты своими руками, мастер класс

Установка светодиодной ленты не требует колоссальных знаний электромонтажа, но чтобы сделать все правильно и основательно минимальные основы электротехники все же потребуются.

Она представляет собой энергоэффективный LED источник света и позволяет создавать изысканную подсветку наружного влагозащищенного или внутреннего исполнения.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная – 30/60/120 на 1 погонный метр. Модификации светодиодов обуславливают величину и цветность светового потока (монохромное или многоцветное свечение (RGB).

Светодиодные ленты имеют ширину 8 ÷20 м, а светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока. Для создания равномерной освещенности блок светодиодов и сопротивлений имеет кратное равномерное распределение, а для удобной разделки на отрезки делительные отметки.

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

  • Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
  • Соответствие номинального напряжения ленты и питающего блока.
  • Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Схема подключения

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Контроллер: Использование контроллеров необходимо при создании динамических и статических световых эффектов.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

  • MIX – для систем с белыми светодиодами разной температуры свечения.
  • RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
  • DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
  • DALI – для системы «Умный дом».

Подключение и монтаж

Если вы делаете монтаж светодиодной ленты своими руками, то должны учесть общие принципы подключения:

  1. Подключение осуществляется только с одной стороны.
  2. Подключения нескольких отрезков делаются только параллельно, и только посредством пайки или коннекторов. Дело в том, что все размеченные светодиодные блоки подключены параллельно, таким образом, напряжение на каждый из них поступает одинаковое, а токи суммируются.
  3. Используя мощный блок питания, рассчитанный на суммарную нагрузку, следует производить параллельное подключение отрезков посредством проводов с сечением не менее 1 мм. Если же мощность блока питания недостаточная или он слишком громоздкий, тогда придется использовать несколько маломощных компактных блоков питания, которые подключаются параллельно к сети ~ 220 В.
  4. Правильно соблюдать полярность: «+» и «-» для одноцветной схемы и «+», «R», «G», «B» для RGBмногоцветной.
  5. Радиус изгиба не должен быть менее 20 мм.
  6. Блок питания имеет две группы контактов: силовые и низковольтные. Подключения к сети производится посредством проводов двух или трехпроводной цепи. Как правило, на БП вывода соответствуют: коричневый – фаза, синий – ноль, желто-зеленый – заземление. Расположение фазы и ноля не принципиально, а линия заземления может отсутствовать.
  7. К низковольтным выводам согласно маркировки присоединяются контакты одноцветной.
    При использовании диммеров их располагают в цепи между БП и светодиодной летной с аналогичным соблюдением контактных пар.
  8. Контроллер подключается к БП через его контакты постоянного тока. К клеммам контроллера подключаются 4-е контакта RGB ленты: «+» и поочередно «-R», «-G», «-B».

Перед тем как установить светодиодную ленту рекомендуется произвести пробное подключение для определения работоспособности схемы.

Монтаж ленты

Осуществить мгновенный монтаж светодиодной ленты своими руками можно по элементарному алгоритму:

  • Обезжириваете монтажную поверхность.
  • Удаляете защитную пленку на ленте.
  • Прикладываете ленту и легкими усилиями фиксируете на поверхности.
  • В случае создания сложной системы эстетической подсветки могут использовать профильные конструкции: алюминиевый или пластиковый профиль. Для мощных светодиодов лучше отдать предпочтение первому варианту и чем больше мощность, тем объемней должен быть профиль, дабы обеспечить естественное охлаждение.
  • При профильном монтаже изделие укладываться на базовую клеевую основу или приклеиваться. В последнем случае необходимо избежать попадания клея на светодиод.

Этапы монтажных работ

Применение светодиодной ленты расширяет дизайнерские возможности и позволяет достаточно несложно осуществить изысканную подсветку, которая повысить интерьерную эстетику и обеспечит существенное энергосбережение.

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:
  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.
Монтаж светодиодной ленты разделяется по видам исполнений лент:
  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу
  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.
Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты
Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа
  • Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.


На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.
  • Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
  • Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
  • Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты
Преимущества
  • Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
  • Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
  • Малый расход энергии, по сравнению с другими приборами освещения.
  • Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
  • Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
  • Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
  • Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.
Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Как подключить светодиодные ленты для дома

При подключении ленты нужно помнить о технике безопасности, а также следовать правилам и инструкциям от производителей и специалистов. Если вы не владеете навыками работы с электрическими изделиями, то лучше обратиться за помощью к соответствующим специалистам. Главное, при подключении не спутать точку входа и выхода к блоку питания, в ином случае светодиодная лента может перегореть. Также не рекомендуется работать при высоком напряжении электрической сети и притрагиваться к оголенной проводке.

Параметры последовательного подключения светодиодной ленты

Важные аспекты при подключении

Специалисты не советуют подключать больше пяти метров подобной ленты последовательно. Данное требование обуславливается тем, что яркость свечения ленты будет снижеа при таком подключении. Также это увеличит перегрузку электрической сети, что уменьшит срок эксплуатации светодиодной ленты. В обязательном порядке продавцы должны выдавать гарантию на изделие. Чтобы проверить работоспособность ленты, рекомендуется ее подсоединить к блоку питания на сутки.

Основные правила подключения

После покупки светодиодной ленты важно знать и придерживаться определенных правил:

  • Не рекомендуется изделие гнуть, мять и поддавать разного рода воздействию, что может нарушить контакты в ленте.
  • При соединении отдельных кусков ленты важно следить за целостностью дорожек, которые проводят ток. Они располагаются на монтажной плате, в противном случае изделие будет светиться отдельными участками.
  • Для соединения и подключения рекомендуется применять пайку, что является надежным способом соединения деталей, которые не перегорят при высокой мощности.
  • Перед подключением обратите внимание на соответствие нагрузки блока питания к светодиодной ленте.
  • При монтаже нужно следовать особенностям защищенности ленты от пыли и влаги, что описано в инструкции к изделию.
  • Важно помнить, что статическое электричество может повлиять на работу светодиодной ленты.

Схема подключения светодиодной ленты своими руками

Как подключить ленту для дома: подробная инструкция

Для подключения светодиодной ленты необходимо купить дополнительные детали: блок питания, диммер или RGB-контроллер. Перед поклейкой ленты надо ее спаять и скрепить с диммером или блоком питания в зависимости от предназначения изделия. Далее нужно проверить работоспособность светодиодной ленты, после чего изделие можно приклеить с применением клея или герметика.

Все работы имеют такую последовательность:

  1. Подготовить поверхность к прикреплению ленты. Рекомендуется изделие, мощность которого составляет более 10 Вт/метр, крепить на специальный профиль из металла или подложку из алюминия. Поверхность для установки должна быть целостной, чистой и обезжиренной, от загрязнений можно избавиться при помощи спирта. Нужно помнить, что при подключении светодиодной ленты, потребуется металлическую поверхность покрыть изоляционными материалами.
  2. Разрезать или спаивать ленту можно только в определенных точках, которые предназначены для этого. Как правило, такие точки располагаются через каждые 2,5 или 10 см изделия. Чтобы соединить детали, рекомендуется соединить отрезки с помощью пайки при температуре 250 градусов. Приблизительная длительность пайки одной части должна составлять около 10 секунд.
  3. Если вы устанавливаете RGB-ленту, то для ее свечения надо подсоединить контроллер. Способ соединения осуществляется подключением проводков, исходящих от ленты. Всякий провод имеет свое предназначение и подсоединяется соответственно полярности проводов контроллера.
  4. После этого необходимо саму ленту или контроллер, подключенный к ней, присоединить к блоку питания. Главное, при фиксации элементов проследить за соответствием плюса и минуса. Провода прикрепляются с помощью коннекторов. Если в процессе монтажа вы перепутали провода, то это не повлияет на работу светодиодной ленты, достаточно будет поменять их местами.
  5. В последнюю очередь блок питания подключается к электрической сети мощностью в 220V. В таком случае, провод от электросети необходимо подключить к разъемам под маркировкой L+ и N-, которые присутствуют на блоке.

После этого светодиодная лента подключается к электрической сети и проверяется ее работоспособность. Необходимо удостовериться в работе контроллера, который регулирует переключение подсветки. После проверки можно приклеивать ленту к поверхности, при этом нужно следить, чтобы изделие не изгибалось и не переламывалось. Допустимая точка изгиба может составлять до 20 мм, но не больше, чтобы не повредить проводящие дорожки. На светодиодных лентах имеется специальная клейкая область, с помощью которой нетрудно провести монтаж изделия.

Светодиодную ленту подсоединить несложно, главное — придерживаться техники безопасности и следовать инструкции производителя. В данной статье были рассмотрены все аспекты и правила подключения светодиодной ленты, с которыми можно наглядно ознакомиться по ссылке на видео:

Как повесить светодиодные ленты - видео-руководство в комплекте

Руководство по установке предназначено для комплекта светодиодной ленты 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стерео пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие действия, чтобы проверить, как устанавливать, резать и подключать светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2.Как отрезать светодиодную ленту

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность.

Перед тем, как наклеить какие-либо полосы света, очистите поверхность области, на которой вы будете размещать лампы. Это жизненно важно для того, чтобы он оставался смонтированным в течение долгого времени. Рекомендуется наносить световые ленты на гладкие устойчивые поверхности. Его не следует размещать на шероховатых или текстурированных поверхностях или на любых поверхностях, которые могут сгибаться или двигаться.

Шаг 2. Световую полосу развернуть, приклеить к поверхности

Светодиодные ленты поставляются на катушке. Просто разверните светильник, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Надавите на каждую часть полоски, чтобы она плотно прилегала к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и обеспечить их фиксацию на месте. Снимите липкую ленту и нанесите ее на поверхность нелипкой областью над полосой света.При желании вы можете закрепить зажим дальше, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами, при необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши полосы света закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала удалите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как отрезать ленту светодиодных фонарей

На каждой полосе света есть специальные секции, на которых можно разрезать полосу. Убедитесь, что вы делаете чистый прямой разрез только в этих обозначенных участках. Если разрезать его в неназначенной области, вы можете повредить световые ленты.

Часть 3. Как подключить секции светодиодной ленты

Знаете ли вы, что вы можете создать свои полосы света так, чтобы делать изгибы и повороты, обходить углы или даже над неплоскими поверхностями? Используйте угловые или прямые гибкие соединители и зажимы соединителей .

Чтобы соединить две секции ленточного света вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы световые полосы загибали угол, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы можете даже настроить полосу света на неровную поверхность. Подключите гибкий соединитель ленты к полосе света и на неровной поверхности. Другой конец подключите к остальной части освещения.

Теперь вы можете свободно менять и выбирать световую атмосферу, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отсоединить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоска оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые полосы. А теперь вы можете проверить категорию светодиодных лент, чтобы узнать больше.

Как установить светодиодную ленту под прилавком

Распространенный вопрос для новичков в светодиодах: «Как установить светодиодные ленты под прилавками и шкафами?»«Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, проект может быть выполнен как самостоятельный проект - хотя всегда рекомендуется сначала проконсультироваться с электриком перед работой. с электричеством.

См. Также - Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Под контрольным освещением ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и имея четкое представление о своем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе.Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в ​​Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, которое подробно расскажет, как мы установили светодиодное освещение под стойкой в ​​кафе Pergamino.

Перед установкой: выбор освещения и источника питания

Светодиодная лента Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодной ленты под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые имеют 600 светодиодов на катушку и достаточны почти для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Источник питания: Мы создали таблицу, чтобы помочь выяснить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали 12-вольтный агрегат средней скважины мощностью 100 Вт.

Использовано расходных материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодных лент под вашими прилавками, шкафами или внутренними нишами очень важно проверять светодиодные фонари перед любой установкой.Выполните следующие шаги, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

  1. Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые расходные материалы
  2. Разверните светодиодную ленту с пластиковой катушки
  3. Присоедините необрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. В противном случае проверьте свои соединения.
  5. Спросите себя - «Достаточно ли они яркие?», «Мне понадобится диммер», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Когда освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проецируемого изображения, переходите к шагу два.Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы готовы ответить на все ваши вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло изображен здесь, измеряя длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте точные измерения, чтобы определить, сколько футов полос потребуется. Затем острыми ножницами отрежьте полоски нужной длины, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, которые расположены на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.


Шаг 3: Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для закрепления соединения.


Шаг 4. Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол 90 градусов в углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодной ленты. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом является прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните полдюйма ленты, закрывающей и , ленту 3M на задней стороне, открывая достаточно места для соединения.

Возьмите беспаечный разъем и вытащите монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной полосе, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и свяжите провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями "Strip-to-Strip" без проводов

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, поскольку мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полосы с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать твердую точку. контакта между полосами и обеспечения правильного совмещения положительной / отрицательной сторон.


Шаг 6: Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полной яркости, убедитесь, что разъемы надежно закреплены, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.


Шаг 7: Установите светодиодные ленты под прилавком

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полосу по прямой линии под стойкой, где вы хотите, чтобы светился свет.


Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные ленты 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In ".Используйте отвертку с плоской головкой, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг - самый простой, но и самый эффективный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Какие варианты освещения под прилавками лучше всего?

Варианты вывода статического белого цвета для подсветки под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций - 1.5 Вт / фут
- Нежный выход для акцентного и окружающего освещения.
- 125 люмен / фут
- индекс цветопередачи более 95 для идеальной цветопередачи
- 15-летняя гарантия

Светодиодные ленты Accent ™ серии - 3,5 Вт / фут
- Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения - в любом месте!
- 250 люмен / фут
- индекс цветопередачи более 95 для идеальной цветопередачи
- гарантия 15 лет

Architectural ™ Светодиодные ленты серии - 4.4 Вт / фут
- профессиональное освещение высокой яркости. Купите диммер, чтобы получить лучшее из всех миров
- 500 люмен / фут
- CRI более 90 для невероятной цветопередачи
- 15-летняя гарантия

Световые полосы ClickBright ™ - 4,3 Вт / фут
- Световые полосы высокой яркости по принципу «включай и работай». Они защелкиваются вместе для простой установки.
- 490 люмен / фут
- индекс цветопередачи до 98 для идеальной цветопередачи
- 15-летняя гарантия

Варианты RGB и динамически настраиваемой белой полосы света для освещения под шкафом

Светодиодные ленты RGB с изменяющимся цветом - 4.4 Вт / фут
- Управляйте своим светом с помощью миллионов цветовых возможностей
- Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
- 15-летняя гарантия

Architectural Dynamic Tunable White
- Выберите от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
- Выберите любой цвет от 2700K до 6200K
- CRI более 93
- 15-летняя гарантия

Видео по установке светодиодного освещения под стойкой

Как начать свой проект под шкафом или под прилавком:

1.Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и самыми яркими светодиодными лентами. Мы носим с собой много разных типов полосок, каждая из которых предназначена для конкретного использования. Перед тем, как начать свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство о том, как выбрать правильную светодиодную ленту для вашего приложения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Наши комплекты светодиодных лент были созданы для множества проектов. Вы можете заказать наши готовые комплекты с настенным диммером Lutron без настенного диммера или специалисты по дизайну светодиодов Flexfire могут бесплатно создать индивидуальный комплект специально для вашего проекта!

Позвольте нам изготовить для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавками или шкафами? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут.Нам так приятно видеть, как наши ленточные светильники устанавливаются в бесчисленных инновационных и экологически безопасных проектах, которые разрабатываются каждый день. Ваше видение - это то, что вдохновляет нас делать то, что мы делаем!

Вам нужна помощь в выборе светодиодных лент для вашего коммерческого, промышленного или домашнего освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или напишите нам по адресу [email protected], и мы будем рады помочь!

Советы по установке светодиодных лент

# 3: Как установить светодиодные ленты

В нашей новой серии советов по установке светодиодов мы коснемся как хорошо известных, так и менее известных советов по установке, помогая вам убедиться, что ваша установка будет наилучшей из возможных.В сегодняшнем посте, третьем в этой серии, обсуждаются варианты установки и монтажа.
Если ваша установка проста, то синяя индукционная лента на наших полосах отлично справится с этой задачей. Он предназначен для большинства бытовых поверхностей, но в некоторых ситуациях он может быть не идеальным. Если вы предпочитаете грубые или пористые поверхности, такие как камень, кладка или необработанная древесина, вы можете рассмотреть другие наши варианты. То же самое происходит, если вы устанавливаете ленту вверх ногами, например, на дно шкафа.Пенопластовая лента для тяжелых условий эксплуатации, которую мы продаем, - как вы догадались, - предназначена для «тяжелых» условий эксплуатации (на самом деле она предназначена как для внутренних, так и для наружных автомобильных работ, так что вы знаете, что она хороша). Сверхпрочная поролоновая лента делает то же самое, что и обычная лента HIT, но делает это немного лучше. Его легко установить, и при регулярном использовании он поставляется в рулонах длиной до ста футов.
Если полоса обязательно должна оставаться вверху, то наши монтажные ремни - то, что вам нужно. Вы можете установить их через каждые пару футов, чтобы лента выполняла свою работу, или вы можете использовать ее только в проблемных местах, например, там, где меняется поверхность или где вы подключаете проводку, которая может повредить ваши полосы света.Они работают только с поверхностями, к которым вы можете вкручивать, что обычно означает только дерево (но иногда они могут работать с металлами и пластмассами).
Наши алюминиевые монтажные каналы не только гарантируют постоянную установку, но и защищают ленту от повреждений, а также помогают рассеивать отдельные светодиоды, что может помочь в обнаружении пятен. Убедитесь, что выбранный канал подходит как для вашей ленты, так и для тех разъемов, которые вы используете. Каналы крепятся с помощью шурупов, поэтому они снова лучше всего работают с деревом и другими материалами, в которые вы можете ввинтить.

Мы не продаем и не храним клеи или адгезивы, но мы определенно рекомендуем их во многих ситуациях. В частности, они полезны при прикреплении к поверхности, к которой вы не можете прикрутить монтажный ремень или канал (например, камень), или когда у вас есть поверхность, которая будет подвергаться воздействию сильной жары, холода или влаги, которая может вызвать сбой любого из вариантов ленты. Как показывает практика, наши полоски легко приклеиваются к большинству клеев - поэтому выберите тот, который наиболее подходит для вашей монтажной поверхности (например, столярный клей для дерева) и окружающей среды (например, на улице для улицы) для постоянного решения.


HitLights - партнер по светодиодному освещению, а не просто поставщик. Чтобы помочь вашим проектам в области освещения стать лучше, мы создали эту бесплатную электронную книгу под названием « How to Choose LED Strip Lights », которая станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

Как установить светодиодные ленты, Как подключить светодиодные ленты

Установлено светодиодное ленточное освещение для торговой витрины

Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей.В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

Подробное описание шагов включает:

  • Как подключить светодиодную ленту к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как установить светодиодные ленты
  • Как подключить светодиодную ленту
  • Как резать светодиодные ленты
  • Как соединить вместе светодиодные ленты
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как подключить светодиодные ленты серии
  • Как подключить светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты : Пошаговая инструкция по установке

Впервые в использовании светодиодных лент?

Светодиодные ленты имеют множество преимуществ.Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу он уникален для ленточных светильников, создавая освещение, не видя осветительную арматуру.

Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

Настоящее руководство по установке световой ленты состоит из трех частей:

  • Часть первая: базовые теоретические знания по установке. В этой части объясняются основные принципы, необходимые для понимания установки светодиодных лент, а также схемы подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где разместить световые полосы, где установить блоки питания и т. Д.

  • Вторая часть: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп, сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили.

  • Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к этой части, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

Иногда фактические обстоятельства проводки потребуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.


Как подключить светодиодную ленту к источнику питания?

Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой полосой, источником питания светодиодов и контроллером светодиодных лент.


Простая установка


1. Подключите одну светодиодную ленту к одному источнику питания

Для простой установки потребуются светодиодная лента, надлежащий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к светодиодной ленте низкого напряжения 12 В или светодиодной ленте 24 В, а другой конец - к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному адаптеру питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель питания для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

3. Монтаж светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых огней.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
    Настраиваемые белые светодиодные ленты требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхность на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

    Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить светодиодную ленту RGB к источнику питания?
    Контроллер светодиодов RGB необходим для работы светодиодных лент RGB.Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как переднюю.

Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от ее мощности при длине устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько сильно, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за нижеприведенного фактора.

2. Перегрузка электрическим током. Электрический ток складывается вдоль световой полосы, поскольку сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент - это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на электрический ток до предела.

Если полоса света слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.По этой же причине световые ленты на 12 В имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить более длинную, чем максимальная расчетная длина, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем подавать питание на каждые 16,4 фута (5 м) полосовых ламп 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.


Как настроить светодиодные ленты?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Распространенной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установить дополнительный источник питания или удлинить шнуры питания от существующего источника питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

Как подключить светодиодные ленты.

Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства или правил, а с регулировкой можно использовать для установки в проектах или комнатах с разной планировкой.

Поскольку единица мощности ватт для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

1. Комната имела размеры 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

Использование светодиодных лент на потолке в качестве непрямого освещения - это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются полосы высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала предельную длину 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такое расположение проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никоим образом не связаны друг с другом.

2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

Это еще одна схема проводов светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800–1000 лм / м, световые полосы средней мощности, для которых обычно требуется, чтобы максимальная продолжительность непрерывной работы составляла менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

Учитывая планировку 11,5 x 15 футов (3,5 м x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше, чем 16,4 фута (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше схеме подключения каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1 х 8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

3.Помещение нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

Как показано на схеме проводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона которых имеет длину 15 футов (4.5 м), 7,5 м (24,6 фута), 7,5 м (24,6 фута) и 5,5 м (18 футов). Ни один из них не превышает проектную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB выходят из соединительных разъемов и размещаются в трех точках подачи, при этом два жгута размещаются в точке B, а один - в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, контроллер светодиодов, разъемы для светодиодов и провода.Алюминиевый экструзионный профиль «Ленточный свет» не является обязательным для регулирования нагрева полосы. Предоставляются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды абсолютно ярки для любых проектов.

Перед покупкой светодиодных лент необходимо учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т. Д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

Источник питания светодиодов также взаимозаменяемо называется драйвером светодиодов или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В постоянного тока. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы выбрать подходящий источник питания для светодиодной ленты, сначала рассчитывается мощность устанавливаемой ленты.

Формула: Мощность полосы света = длина полосы света x мощность на метр.

Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты длиной 5 м 24 В, мощностью 10 Вт / м? Ответ - 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но не предполагается, что источник питания будет использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Итак, блок питания должен быть 50 Вт * 1.2 = 60Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

3. Светодиодный контроллер.

Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой, чтобы рассчитать ток, потребляемый ленточными лампами:

Ток в амперах (А) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды включены на полную яркость). 450 Вт, разделенные на 24 В, ток составляет 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Коннектор светодиодной ленты и светодиодный провод.

Выберите правильные светодиодные разъемы без пайки в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

  • Одна из спецификаций - это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы.Таким образом, разъемы для светодиодов также имеют 2-контактный, 3-контактный, 4-контактный и 5-контактный разъем.

  • Другая спецификация - ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, соединение контроллера с источником питания и т. Д. В общем, мы подключаемся двумя способами: пайкой или с помощью беспаечные светодиодные разъемы.

  • Использование светодиодных разъемов без пайки. В связи с быстрым развитием светодиодных лент, беспаечные светодиодные соединители быстро продвинулись вперед. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечат стабильное и длительное соединение, не беспокоясь о том, что они не ослабнут или не упадут.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Также важно выбрать светодиодный провод, который сделает ваш монтаж плавным и быстрым. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т.

5. Экструзионный алюминиевый профиль для монтажа светодиодных лент.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служит радиатором для лучшего управления теплом ленточного света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых светильников.
  • Обеспечивает лучшее рассеивание света через крышку диффузора.
  • Защитить светодиодные ленты от пыли, ударов и т. Д.

Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к уменьшению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий - лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

  • Светодиодная лента.
  • Блоки питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • LED разъемы.
  • Светодиодный провод, кабель, проволочные гайки.
  • Рулетка мерная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Ножницы Sharp.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

Шаг 1. Проверьте расходные материалы, которые будут установлены.

Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые ленты готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать желаемые световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры безопасности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они понадобятся вам позже при разрезании светодиодных лент.

Шаг 4. Как вырезать светодиодные ленты?

Нарезать светодиодные ленты - самое простое дело. Это может сделать каждый, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые ленточные светильники 5050 специально разработаны для резки с очень коротким шагом, каждый светодиод или каждые два светодиода. Короткие отрезки идеально подходят для точной установки длины.

Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки служат основанием для пайки для соединения пайкой или точками соединения для беспаечных светодиодных разъемов.

Во время резки вы можете четко видеть знаки полярности + и - для одноцветных полосовых огней. Для настраиваемых белых полос, RGB и RGBW метки обычно представляют собой положительный знак + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

+ и - на одноцветных светодиодных лентах

+ и цветные метки на светодиодных лентах RGB


Шаг 5. Как соединить вместе светодиодные ленты?

Подключайте соединяемые светодиодные ленты, в основном, для поворотов на 90 градусов или для прямых соединений ленты. Соединения с поворотом на 90 градусов обычны для угловой установки.

1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте фиксатор на разъеме.
  • Снимите небольшой участок защитной пленки из ленты 3M на обратной стороне световой полосы.
  • Вставьте конец световой полосы в разъем, убедившись, что медные контактные площадки полосы совпадают с контактами проводника разъема.
  • Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

2. Повторите вышеуказанные шаги, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

3. Там, где световые полоски должны вращаться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, вы можете выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к источнику питания?

Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение неправильной полярности может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекер постоянного тока к гнезду постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к источнику питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме на контроллере, а тот же - к отрицательной клемме.

Другой тип контроллеров RGB имеет 4-контактные разъемы. Его подключение к полосе RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

Как подключить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с текущей нагрузкой.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она самая сложная среди монтажных полос. Полосы RGB настроены на длину 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полосовых ламп RGB используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

Для установки на рисунке выше, контроллер RGB и светодиодные усилители подключены к одному источнику питания.

Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как подключить светодиодную ленту?

Подключение светодиодной ленты к сети осуществляется путем подключения ленты к источнику питания светодиодов, а затем к домашней электросети 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

Входные клеммы для источника питания отмечены буквами L, N, G, где L - провод под напряжением, N - нейтральный провод, а G - провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения, вызванные нагрузкой во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.


Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

Как повесить светодиодную ленту?

Есть два способа крепления светодиодных лент. Один из способов - использовать двусторонний скотч 3M, а другой - использовать монтажные кронштейны.

9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой «отклеить и приклеить». Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две фута и приклейте и так далее.

Применение световой ленты на двух футах за раз может предотвратить спутывание световой полосы, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно отшелушивать выкл много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

9.2 Использование кронштейнов для монтажа на ленту.
Другой способ подвешивания светодиодных лент - использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных ленточных светильников.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может оказаться непросто. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас возникнут другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

Установка гибких светодиодных лент: способы монтажа

По данным Министерства энергетики США, светодиоды

более долговечны, энергоэффективны и ярче, чем лампы накаливания. Хотя это дает значительную экономию в виде инвестиций в бизнес, использование правильной техники монтажа при установке гибких светодиодных лент является ключом к сокращению времени установки. Прежде чем приступить к установке, ознакомьтесь с этими четырьмя основными способами монтажа.

Используйте клейкую основу 3M для установки гибких светодиодных лент на непористые гладкие поверхности

Гибкие светодиодные ленты с высоким световым потоком легко монтируются с помощью клейкой основы. Просто снимите защитную крышку с липкой подложкой 3M, а затем прикрепите гибкие светодиодные ленты, как кусок ленты. Этот быстрый и простой метод монтажа разработан для использования на гладких, непористых поверхностях, таких как дерево или окрашенные поверхности. Шероховатые или пористые поверхности приводят к уменьшению пространства между светодиодными лентами и поверхностью.

Монтажные зажимы для светодиодной ленты - еще один вариант

Если поверхность шероховатая или проницаемая для жидкостей и паров, установка гибких светодиодных лент с подложкой 3M приведет к преждевременному выходу из строя. Однако монтажные зажимы для светодиодной ленты - еще один вариант монтажа. Прикрутите крепежный зажим по длине, на которой будет размещена полоса. Большинство монтажных зажимов имеют прорезь для вставки полосы через зажим. Используйте несколько зажимов на фут длины, чтобы полоска оставалась на месте. К сожалению, монтажные зажимы могут не работать при установке светодиодных лент под шкафами или решетками.

Монтажный канал для светодиодной ленты обеспечивает профессиональный монтажный вид на пористых поверхностях

Когда монтаж зажимов приведет к образованию складок гибких светодиодных лент между зажимами, например, при установке на потолке или других нисходящих поверхностях, рекомендуется использовать монтажный канал для светодиодных лент. Монтажные каналы доступны заранее заданной длины. Сначала установите монтажный канал с помощью винтов в предварительно просверленные отверстия. Прикрепите светодиодную ленту к монтажному каналу с помощью липкой подложки 3M.Конечно, монтажный канал также является вариантом при установке гибких светодиодных лент на любую другую плоскую поверхность.

Можно использовать качественный клей для крепления светодиодных лент, когда другие методы не работают

Иногда невозможно просверлить отверстия для монтажных приспособлений, требующих привинчивания зажима или канала к поверхности. Например, сложно прикрутить швеллер или зажим к бетонным или штукатурным поверхностям. В этих случаях можно использовать высококачественный клей, чтобы скрепить полоску с материалом.

Например, владелец бизнеса хочет прикрепить светодиодную ленту к бетонной стене, но методы винтового крепления не подходят. Чтобы установить светодиоды, нанесите полоску связующего, например Liquid Nails Heavy Duty, на поверхность бетона.

Убедитесь, что линия связующего вещества достаточно толстая, чтобы создать гладкую плоскую поверхность для наклеивания светодиодной ленты. Снимите защитную подложку с клейкой ленты 3M. Нанесите светодиодную ленту по длине адгезива.

Использование связующего обеспечивает максимальный контакт между светодиодной лентой и поверхностью.

Экономьте время, выбирая метод монтажа, который подходит для вашего приложения

При установке гибких светодиодных лент владельцы бизнеса должны найти время, чтобы определить, какой способ монтажа лучше всего. Это сокращает задержки и помогает предотвратить необходимость повторной установки гибких лент с альтернативной техникой монтажа в ближайшем будущем. Если вы все еще не уверены, какой способ крепления лучше всего подходит для вашего приложения, вам может помочь MX LightForce.Посетите MX LightForce.com или позвоните сегодня по телефону 1 (800) 624-0863, чтобы поговорить с представителем.

Как установить светодиодные ленты на потолок

Вот самое интересное руководство, которое вы когда-либо искали. Как воплотить в жизнь светодиодную RGB-комнату вашей мечты!

Здесь вы найдете советы о том, где лучше всего разместить светодиодные ленты, пошаговое руководство и альтернативные варианты установки.

Вы можете установить светодиодные ленточные светильники вокруг потолка, измерив длину периметра потолка, используя высококачественную ленту со встроенным клеем и выбрав установку ленты за нишей или сводом для получения красивого, драматического, но роскошного светового эффекта.

Где следует размещать светодиодные ленты на потолке?

Начальная точка ваших полосок действительно имеет значение, потому что электрическая розетка будет находиться в этом месте.

И если вы заядлый YouTube или TikToker, то вам определенно не нужно, чтобы в ваших видео появлялись сомнительные телеграммы.

В противном случае провод, идущий от розетки к источнику питания светодиодов, должен быть незаметным, например, за мебелью, дверью или возле угла стены.

В качестве альтернативы вы можете использовать консилер для кабеля, как этот на Amazon.

После того, как ваши ленточные светильники подключены к розетке, вам нужно решить, где их разместить на потолке.

Если вы хотите, чтобы потолок освещался больше, поместите полосы на расстоянии 3-5 дюймов от потолка.

Если вы хотите, чтобы ваша стена освещалась больше, поместите полоски на фут ниже потолка, чтобы оставалось достаточно места, чтобы светиться вверх.

Самый идеальный способ установить светодиоды - это там, где отдельные светодиоды не сильно видны и скрыты, предотвращая резкие блики, исходящие от источников света от ваших глаз.

Некоторые потолки имеют встроенную нишу и называются ниспадающими потолками, подвесными потолками или подвесными потолками.

Есть небольшая область для вставки светильников, если это необходимо, и в нашем случае это идеальное место, чтобы спрятать открытые светодиодные ленты.

Как установить светодиодные ленты на потолок: пошаговое руководство

Вот пошаговое руководство по установке светодиодных лент. Однако перед тем, как начать процесс, подключите светодиоды и убедитесь, что они работают, а затем продолжите проект.

Шаг №1: Измерьте периметр потолка вашей комнаты, включая все углы и повороты по пути. Убедитесь, что вы также измерили расстояние от розетки, если у источника питания короткий провод.

Поскольку светодиодные ленты бывают определенной длины, теперь вы можете решить, хотите ли вы одну или несколько катушек для светодиодных лент.

Вы можете легко отрезать полосы до нужной длины, если на катушке есть обозначенные точки для резки меди.

Шаг № 2: Для оптимальной визуальной привлекательности и минимальных потерь дополнительной катушки или дополнительной проводки убедитесь, что сетевая розетка находится как можно ближе к источнику питания, поставляемому с катушкой со светодиодной лентой.

Шаг № 3: Теперь, чтобы убедиться, что ваши светодиодные ленты служат столько, сколько они предназначены, ваша установка должна хорошо проветриваться с потоком воздуха в комнате, а не загромождаться громоздкой мебелью или толстыми шторами.

Кроме того, обязательно используйте навес, который обеспечивает хорошее рассеивание тепла (например, алюминий, не используйте дерево), достаточно широкий и глубокий для вентиляции.

Шаг №4: А вот и самое интересное. Приклеиваем все это! Некоторые высококачественные полоски поставляются со встроенным клеем на обратной стороне полос, которые вы отклеиваете и приклеиваете.

Это лучший вариант, так как некоторые производители гарантируют, что встроенная лента также предназначена для отвода избыточного тепла.

Для других лент требуется внешний двусторонний скотч, который нужно наклеить самостоятельно сначала на полосу, а затем на стену, свод или потолок.

Это может быть утомительным процессом и может закончиться раньше, чем ожидалось.

Однако предположим, что ваш потолок имеет пористый или текстурированный дизайн. В этом случае вам нужно подумать о добавлении внешнего двойного скотча или настенного клея, чтобы он лучше держался.

Не забывайте снимать около 3-5 дюймов ленты за один раз, чтобы облегчить работу.

Измерения могут пойти не так, но не волнуйтесь. Если вы измерили полоску до того, как приклеили ее, и обнаружили, что она не хватает, оставьте дополнительный зазор в конце всей длины.

Таким образом, вы можете добавить больше световых полос при повторном заказе или соединить полосы, которые у вас уже есть.

Как установить светодиодные ленты в подвесной потолок?

Подвесные потолки, иногда называемые подвесными потолками - где у вас есть дополнительный «искусственный» потолок, висящий ниже основного - идеально подходят для светодиодных лент.

У вас может быть чистый современный потолок, который выглядит так, как будто он парящий, со светодиодами, обеспечивающими идеальный современный акцент, особенно если вы выберете RGB-подсветку для прохладного цветового оттенка, освещающего ваш дом.

Здесь не требуется дополнительных сводов или коронок.

Установка ленточных светильников на подвесной потолок имеет те же проблемы, что и их установка на любой другой потолок.

Две основные проблемы связаны с источником питания и позиционированием.

Когда дело доходит до источника питания, вы должны помнить, что ваш парящий потолок, скорее всего, будет центральным.

Это означает, что для доступа к розетке необходимо вывести кабели светодиодных лент из подвесного потолка вдоль основной поверхности, а затем вниз по стене.

Некоторые парящие потолки доходят до стены, поэтому проще спрятать кабель.

Но если у вас этого нет, вам нужно будет либо найти тонкий способ прикрыть кабель, либо по-настоящему умно (но также довольно сложно) и пропустить кабель через главный потолок в пространство в стене.

Но это серьезный проект по обновлению, и его не стоит предпринимать, если вы не знаете, что делаете.

Что касается позиционирования, вам нужно определиться с двумя вариантами.

У вас должны быть полосы света, ориентированные вертикально, прикрепленные к раме, удерживающей подвесной потолок, или они будут горизонтальными и направлены вверх.

Если вы прикрепляете их к раме, которая может иметь зазоры, светодиодная лента может оказаться недостаточно прочной, чтобы закрепить их.

Вам могут понадобиться широкие скобки или более прочный клей для точек соприкосновения.

Если вы решите расположить светодиоды горизонтально, убедитесь, что они расположены за выступом - вашему потолку нужен выступ; в противном случае вы все равно увидите неприглядную световую полосу.

Расположите их как можно ближе к краю, чтобы светлые точки не попадали на раму, удерживающую потолок.

Вы можете использовать герметичные тросовые фонари, если хотите гарантированно постоянный свет, но это, скорее всего, не понадобится.

Одним из преимуществ подвесного потолка является то, что вам, скорее всего, не придется подключать столько полосовых светильников, что может привести к падению напряжения, если они будут подключены последовательно.

Как спрятать светодиодную ленту на потолке?

Так что скрыть потолочные светодиодные ленты относительно просто - у вас уже есть идеальное убежище.

Прежде чем рассказать вам о других способах скрытия светодиодных лент, я хочу рассказать вам, почему полосы лучше смотрятся в молдингах, углублениях и скрытых местах.

Учтите, прежде всего, что ваша светодиодная лента не будет работать все время в ночное время, так как это приведет к излишней нагрузке на ваш трансформатор или блок питания. Также подумайте о дневном времени! В обоих случаях светодиоды выключены.

Когда полосы сняты, смотреть на них не очень приятно. Они покрыты цифрами, и видна проводка и все маленькие электрические компоненты, такие как диоды и резисторы.

В дальнейшем на ваше зрение также влияют непокрытые светодиоды. Помимо бликов, о которых я упоминал ранее, яркий нерассеянный свет светодиодов оставляет на ваших глазах отпечаток, который является «остаточным изображением».

Итак, посмотрев прямо или косвенно на экспонированные светодиоды, когда вы закроете глаза, вы увидите крошечные черные точки света, которые являются результатом чрезмерной стимуляции рецепторов в нашей сетчатке.

Теперь, когда вы знаете несколько более серьезных причин, по которым стоит подумать о том, чтобы скрыть свет, давайте рассмотрим еще несколько способов.

Итак, идеальный способ спрятать светодиодные ленты - это, конечно, использовать крепления для выпадающего потолка, которые у вас уже есть в комнате.

В качестве альтернативы вы можете использовать свод, чтобы обеспечить дополнительное пространство, чтобы спрятать и установить полосы.

Чтобы добиться такого эффекта, купите алюминиевый кожух, который представляет собой алюминиевую полосу с углублением для размещения светодиодных лент и приподнятым выступом, чтобы скрыть их из поля зрения.

Губа достаточно низкая, чтобы выходить мягкое и мистическое сияние.

Эта установка выглядит лучше всего, так как она скрывает черную полосу с точечными огнями и придает источнику света определенную таинственность и романтичность. В этом случае лучше меньше, да лучше!

Еще одно подобное решение - покупка гибких светодиодных профилей, которые бывают самых разнообразных в зависимости от потребностей проекта.

Светодиодный профиль полностью вмещает светодиодную ленту. Свет проходит через рассеянную поверхность, создавая прекрасный эффект свечения в комнате.

При использовании на полу такой корпус позволяет ходить по светодиодной ленте, не повреждая ее.

Как скрыть разъемы светодиодного освещения?

Итак, у вас есть элегантные светодиодные фонари, установленные в вашем жилом помещении, все подключено и отлично работает - но теперь у вас есть несколько уродливых соединительных проводов.

И на фоне ваших стен или потолка они действительно выделяются, особенно если это черный провод на фоне чистой белой или светлой стены.

Проще всего их спрятать с помощью чехла для шнура (амазонка). Они могут быть изготовлены из различных материалов, поэтому выбирайте цвета, которые лучше всего смотрятся в вашей комнате.

Вы можете купить ленту, которую просто приклеиваете прямо к стене - у нее будет приподнятый центр, где проходят кабели.

Чаще всего используется фиксированная крышка, обычно это тонкая пластиковая коробка.

Вы просто помещаете кабели в монтажную коробку, а затем прикрепляете крышку к стене, обычно используя двусторонний скотч. Тем не менее, некоторые из них будут более долговечными, если хотите, и их можно будет вкрутить.

Коробка, как правило, лучше, потому что провода могут попасть под ленту, если вы не будете осторожны.Они будут более заметными, но все же относительно незаметными.

После того, как вы установили крышку на разъемы, большинство из них можно покрасить, чтобы они соответствовали оттенку вашей стены или потолка.

Вот почему всегда полезно хранить остатки банок с краской! Покрасьте обложку в тот же оттенок, и вы ее почти не заметите.

Предположим, вы хотите больше заниматься своими делами. В этом случае вы можете пропустить кабели к источнику питания через стену с помощью лицевой панели кабеля (Amazon).

Вам понадобится кто-то с опытом правильной прокладки кабелей

Можно ли устанавливать светодиодные ленты без покрытия?

Вы, должно быть, задаетесь вопросом из-за всех этих разговоров о сокрытии полосовых огней, является ли такой большой ошибкой установка каких-либо ламп, не скрывая их?

Ну конечно, можно как есть. Фактически, если вы только начинаете свои проекты светодиодных лент и у вас достаточно бюджета только для экспериментов с катушкой, возможно, вы захотите не получать никаких дополнительных покрытий.

Используя прилагаемую ленту, вы можете просто приклеить ленточные светильники непосредственно к стенам или потолку, и, возможно, вы даже предпочтете этот «голый» вид!

Причина, по которой его нужно скрыть под навесом или впадиной, состоит в том, чтобы уменьшить блики и придать комнате более эстетичный вид.

Но если вы хотите, вы можете установить диммер в свою установку и уменьшить свечение, чтобы добиться менее резкого света.

Так что не позволяйте отсутствию дополнительных затрат на покрытие свода или тяжелой работе по установке ниспадающего потолка помешать вам добавить светодиодные ленты!

Лучше любое светодиодное освещение, чем его отсутствие!

Вы всегда можете добавить эти функции позже или не добавить вообще!

Заключительные слова

Вот и все, полное руководство по установке светодиодной ленты.Заходите, чтобы увидеть больше светодиодных проектов.

Какого рода световую проекцию вы хотите достичь?

У вас есть откидной потолок или вы подумываете о своде?

Как установить светодиодные ленты на потолок? - uooz.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Светодиодные фонари

добавляют изюминку любому пространству, а ленточные светильники легко установить с фантастическим сочетанием цветовых вариантов. Размещение их на потолке создаст яркое освещение, но как их установить? Мы собрали несколько простых шагов, которые помогут вам установить светодиодные ленты на потолок.

  1. Решите, какое освещение вы хотите в комнате, исходя из потребностей в освещении и стилевых предпочтений.
  2. Спланируйте маршрут, найдите источник питания и измерьте длину полосы, которая вам понадобится.
  3. Проверьте тип потолка, чтобы узнать, подойдет ли простой клей или вам нужен альтернативный метод установки.
  4. Установите светодиодные ленты по желаемому маршруту.
  5. Используйте дополнительную длину для подключения ленточных светильников к источнику питания.

Большинство светодиодных лент имеют клейкую ленту на задней стороне, поэтому наклеить их на потолок несложно, если вы спланировали местоположение и источник питания. Однако есть и альтернативные способы установки. Продолжайте читать, пока мы углубимся в процесс выбора и установки светодиодов. Мы предложили несколько полезных инструментов, чтобы сделать этот самостоятельный проект еще проще.

Пять шагов по установке светодиодных лент

На этих шагах вы узнаете, как выбрать светодиоды, а также дополнительные инструменты или материалы, которые могут потребоваться для установки.Вариантов может быть множество, но вот самый простой способ начать сортировку светодиодов, а затем установить правильное решение для освещения.

1. Решите, какие светильники вам нужны.

Можно выбрать из множества светодиодных лент, но некоторые из них лучше работают в разных ситуациях. Подумайте, как вы в первую очередь используете комнату и насколько яркими должны быть светодиоды? Цветное атмосферное освещение может отлично подойти для спальни или зоны отдыха в доме. Но если бы вы устанавливали их над верстаком, вы, вероятно, предпочли бы ясный и яркий свет для точных измерений.

Гостиную можно использовать как для работы, так и для игр, поэтому регулируемая подсветка RGB позволяет получить лучшее из обоих миров для одного и того же пространства. Некоторые светодиодные ленты, такие как Govee Smart LEDs, могут даже подключаться к вашему Wi-Fi и взаимодействовать с интеллектуальными устройствами, такими как Alexa или Google Home.

Щелкните здесь, чтобы проверить светодиоды Govee Smart на Amazon.

Можно ли подключить светодиодные ленты к электросети?

Да, можно подключить светодиодные лампы к главным выключателям питания в помещении.Это решение, которое лучше всего подходит для больших проектов освещения, таких как большие комнаты или офисные помещения. Так как это требует некоторых работ по электромонтажу высокого напряжения, мы рекомендуем этот шаг только в том случае, если вам удобно работать с электропроводкой в ​​вашем доме. Если вы раньше не занимались электропроводкой в ​​доме, позвоните местному электрику и попросите о помощи.

2. Спланируйте маршрут, найдите источник питания и измерьте длину полосы

Спланируйте прокладку светодиодных лент, включая то, где они подключаются к розетке или где они подключаются к основному источнику питания.Выбор того или другого кардинально изменит финальные этапы установки светодиодных лент. Возьмите рулетку и определите длину светильников, которые вам понадобятся, чтобы охватить всю площадь. Не добавляйте расстояние до источника питания в свои расчеты. Всегда лучше покупать немного большей длины, чтобы учесть неровности или узкие углы.

3. Проверьте тип потолка

Плоский гладкий потолок позволяет легко установить светодиоды благодаря нанесенному на обратную сторону клейкому слою, но не все потолки подойдут.Грубая текстура потолка, такая как потолок из попкорна, потребует от вас другого метода крепления светодиодов. Избыточная влажность или высокие температуры также приведут к истиранию клея. Вы можете проверить наличие других неприглядных или неровных пятен на потолке, таких как трещины от ногтей, и, если вы обнаружите их, прочитайте, как исправить пятна от ногтей на потолке, прежде чем приступить к ремонту.

Вот несколько альтернативных решений для установки светодиодных лент:

Двухсторонний скотч сверхпрочный

Это решение может быть лучше для дополнительного покрытия на гладких потолках или в зонах с высокими температурами.Он очень прочный и остается на том пути, куда вы хотите, чтобы светодиоды шли. Положите на него светодиоды, чтобы клей склеился дважды со встроенным клеем на полосе.

Щелкните здесь, чтобы просмотреть ленту HitLifhts для тяжелых условий эксплуатации на Amazon.

Зажимы для монтажа светодиодной ленты

В этих зажимах используется винт для крепления к потолку и удержания полосы на месте, даже если клей плохо держится. Рекомендуемый интервал составляет около 1 фута на зажим, но они относительно дешевы, поэтому вы всегда можете увеличить их вдвое для дополнительной уверенности.

См. Набор из 100 скобок Гривера здесь, на Amazon.

Монтажный канал для светодиода

В этом решении также используются винты для крепления к потолку, обеспечивая более профессиональный вид. Светодиоды легко прилегают к задней части монтажного канала, а некоторые включают УФ-крышки, которые скрывают реальную полосу, пропуская свет. Просто убедитесь, что они соответствуют ширине ваших светодиодов.

Нажмите здесь, чтобы увидеть систему каналов Хунхуна из 10 пакетов на Amazon.

4. Установите светодиоды на потолок

Используйте клейкую ленту на задней панели светодиодов или один из альтернативных методов, описанных выше, чтобы установить их. Зажимы для монтажа на ленту или монтажные каналы поставляются с собственными инструкциями по установке. Вы всегда можете разрезать полоски обычными ножницами; посередине медных площадок под пайку будет черная линия, где ее можно будет безопасно разрезать.

Соединять отдельные части легко, потому что вы можете использовать ленточные соединители, которые легко соединяют их вместе.Убедитесь, что разъемы соответствуют типу светодиодов, которые вы используете, по ширине, максимальной мощности, RGB по сравнению с одноцветным и типу контактов (медные контактные площадки).

Щелкните здесь, чтобы увидеть 4-контактные разъемы RGB на Amazon.

5. Подключите светодиодные ленты к источнику питания

.

Теперь вы можете использовать дополнительную длину светодиодов или удлинитель, чтобы подключить его к розетке и включить их. Если вы решили подключить светодиоды к основному источнику питания, у вас все еще есть некоторые шаги. Еще раз, мы настоятельно рекомендуем вам обратиться за помощью к местному электрику, если вы раньше не занимались электропроводкой в ​​своем доме.Каждый дом индивидуален, поэтому общие советы или шаги из онлайн-источника могут не соответствовать тому, что у вас есть в вашем доме.

Другие вопросы и советы по установке светодиодов

Вот еще несколько распространенных вопросов или опасений, с которыми вы можете столкнуться при установке светодиодных лент на потолок.

Нужен ли мне трансформатор для светодиодных лент?

Если вы подключаете светодиоды к сети, вам понадобится трансформатор. Вы можете встретить некоторые трансформаторы, называемые драйверами светодиодов и источниками питания светодиодов, но все они делают одно и то же.Трансформаторы понижают чистое напряжение до уровня, используемого вашими светодиодами, чтобы они не жарились.

Нажмите здесь, чтобы увидеть светодиодный трансформатор постоянного тока 12 В на Amazon.

Трансформаторы

бывают разных видов, чтобы соответствовать разной общей мощности, RGB и одноцветному свету и различным уровням напряжения. Прежде всего, вы должны убедиться, что трансформатор, который вы покупаете, использует то же напряжение, что и ваши светодиодные ленты. Большинство светодиодных лент и трансформаторов выпускаются в вариантах 12В и 24В.Затем вы захотите проверить, поддерживает ли трансформатор полосы RGB или нет, и продолжить работу. Вы также можете подключить несколько нитей светодиодов к одному трансформатору, если он соответствует требуемой мощности для всех из них.

Сколько светодиодных лент можно соединить вместе?

Теоретически вы можете подключить столько светодиодных лент, сколько захотите, при условии, что у вас есть необходимое количество электроэнергии для их питания. Когда вы покупаете светодиодные ленты, они сообщают вам, какая мощность им нужна по всей длине.

Иногда вместо этого вы получаете ватт на длину. Например, если для полосы требуется 5 Вт на каждые 3 фута, для полосы длиной 9 футов потребуется минимум 15 Вт. Вы можете рассчитать общее количество ватт, сложив количество на полосу. Вы захотите добавить дополнительные 20% к итоговой сумме для вашего источника питания, чтобы не рисковать его перегрузкой.

Светодиодные лампы потребляют много электроэнергии?

Хорошая новость заключается в том, что светодиодные ленты потребляют очень мало электроэнергии по сравнению с другими осветительными решениями.Светодиодные лампы могут потреблять до 85% меньше энергии, чем лампы накаливания, что сэкономит вам много денег. Кроме того, они, как правило, служат намного дольше: некоторые бренды заявляют, что срок службы светодиодных лент составляет 50000 часов по сравнению с 2000 часами ламп накаливания.

Последние мысли

Теперь, когда вы знаете, как устанавливать светодиодные ленты в зависимости от площади и назначения комнаты, вы можете переходить к другим проектам.
