Сложить печь своими руками: чертежи, схемы, виды

Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Содержание

• 1 Виды печек
• 2 Где разместить конструкцию
• 3 Из чего состоит печь
  • 3.1 Топка
  • 3.2 Зольник
  • 3.3 Дымоход
• 4 Нюансы строительства
• 5 Отбор печного материала
  • 5.1 Выбираем кирпич
  • 5. 2 Создаем раствор
• 6 Этапы кладки

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

• Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

  Отопительная печь для дачи

• Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

  Отопительно-варочная печка

• Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
• Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

  Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

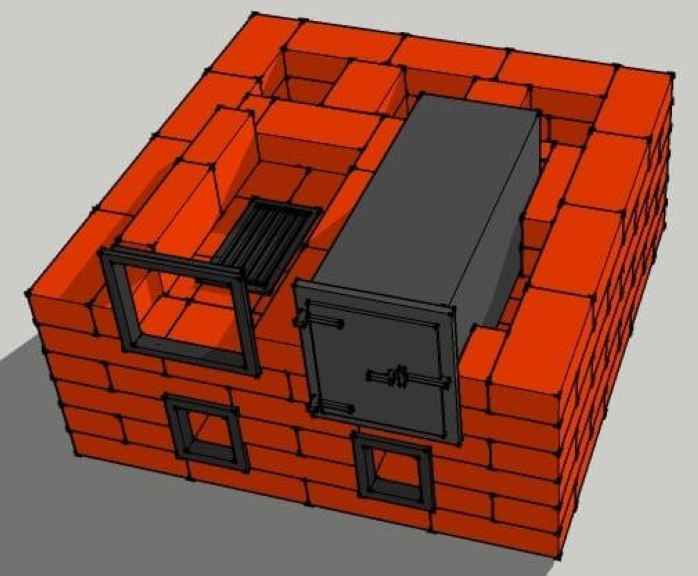

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью.
   Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

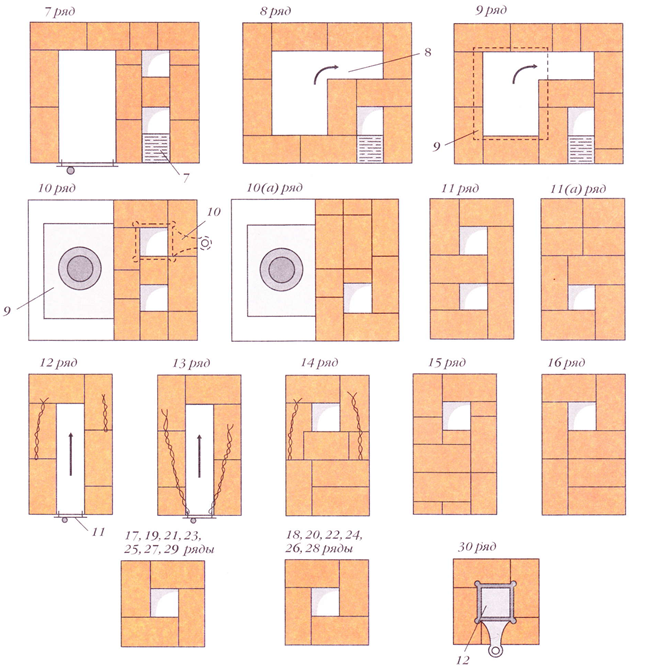

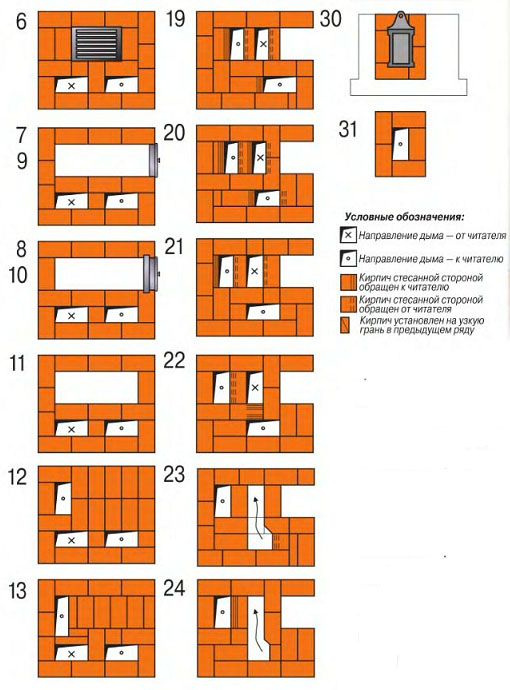

Порядовка печки 1 частьПорядовка печки 2 часть

• Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
• Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
• Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
• Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым.
  Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
• Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
• Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Сложить печь своими руками пошаговая инструкция для начинающих

Несмотря на современное изобилие нагревательного и кухонного оборудования, очень многие хозяева не представляют частный дом без печи – и это абсолютно правильно. Даже если планируется создать систему автономного отопления, то печное тоже будет нелишним. Например, для того чтобы сэкономить в весенний или осенний период, когда полноценное отопление уже не нужно, но и излишнюю сырость в доме разводить не хочется. Протопив печку раз в день или в два дня, в помещениях можно поддерживать оптимальный баланс влажности и тепла.

Сложить печь своими руками пошаговая инструкция

Сложить печь своими руками пошаговая инструкция которой имеет замысловатые конфигурации – для новичка будет достаточно сложно. Поэтому, если опыт в печном деле отсутствует, то лучше выбрать доступный вариант порядовки, в котором будет просто разобраться.

При выборе модели нужно учесть не только простоту схемы, но и теплоотдачу и функциональность печи, так как бывают печи, в которые предусмотрены не все функции. Теплоотдача выбирается в зависимости от площади, которую должно обогреть отопительное строение.

Моделей печей достаточно много, так как опытные печники, работая над одной из них, вносят в ее конструкцию свою коррективы, и благодаря этому появляются новые и новые варианты отопительного прибора. И чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функциональности.

Цены на шамотный кирпич для кладки печей

шамотный кирпич



Виды кирпичных печей

Содержание статьи

• 1 Виды кирпичных печей
• 2 Выбор места для установки печи
• 3 Инструменты для выполнения работ
• 4 Обустройство фундамента для печи
• 5 Несколько рекомендаций по проведению кладочных работ
• 6 Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина
  • 6.1 Перечень необходимых материалов
  • 6.2 Схема-порядовка возведения печи конструкции Ю. Проскурина
• 7 Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

Кирпичные печи для дома бывают трех основных видов — это отопительно-варочная, варочная и просто отопительная без дополнительных встроенных элементов.

• Отопительно-варочная печь может иметь не только варочную плиту, но духовой шкаф и бак для согрева воды, а также сушильную нишу. Кроме этого, такое строение способно нагреть одну или две комнаты определенной площади.

Пример отопительно-варочной печи

Такие печи часто встраивают в стену, поворачивая варочную плиту и топку в сторону кухни, а заднюю стенку – в жилую комнату. Таким образом, печь выполняет тройную функцию – работает в качестве перегородки, на ней готовят пищу, и она дает сухое тепло в спальню или гостиную.

• Отопительные печи работают только на отопление, и чаще всего имеют компактный размер. Такую печь устанавливают именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда рано включать автономное отопление или еще не включили центральное.

Компактная отопительная печь с каминным окном

Такую печь хорошо устанавливать, например, на даче, в том случае, если есть прибор, на котором можно приготовить пищу. Если же электроснабжение в дачном поселке часто отключается, то лучше все же выбрать для установки строение с варочной плитой.

• Варочный вариант печи может послужить и для отопления, если нужно обогреть небольшую площадь. Прибор отлично подойдет для дачного домика или для небольшого строения для постоянного проживания.

Имея такую печь и запас дров, можно не беспокоиться о том, что дом будет холодным и сырым, а семья останется без ужина или горячего чая при отключении электроэнергии или газа.

Нужно отметить, что любой из видов печи может быть компактным или массивным. Выбор размера печного сооружения зависит от площади дома или помещения, а также места, которое отведено для постройки.

Выбор места для установки печи

Выбирая место под возведение печи, нужно предусмотреть нюансы, которые важны не только для создания комфортных условий эксплуатации, но и из соображений пожаробезопасности. Особенно важно продумать место расположения печи в уже построенном доме, так как дымоходная труба не должна наткнуться при ее возведении на балки чердачного перекрытия или на стропильные ноги крыши.

Печку устанавливают у внутренней несущей стены, посередине комнаты или встраивают в стену, расположенную внутри дома.

• Не рекомендовано возводить печь около внешней стены, так как она будет быстро выхолаживаться, и эффективность от ее использования будет значительно снижаться.
• Посередине большой комнаты печь устанавливают в том случае, если необходимо разделить помещение на две зоны. Тем более – при красивой декоративной отделке она станет украшением дома и может стать для интерьера одним из элементов, который подчеркнет определенный стиль.
• Встраивая печь в перегородку между комнатами, нужно обязательно предусмотреть ее изоляцию от горючих материалов стены, используя жаростойкие листы асбеста или специального гипсокартона.
• Место, выделяемое для печи, должно быть больше ее основания на 120 ÷ 150 мм в каждую сторону, так как периметр фундамента всегда немного превышает размер печи.
• Для того чтобы проще было определиться с размерами, нужно выбирать модель, к которой прилагается схема-порядовка.

Когда выбрана модель и определено место установки, можно переходить к приобретению материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, а вот инструменты, используемые при кладке, всегда одинаковы.

Возможно, вам будет интересна информация о том, как осуществляется установка дымохода в деревянном доме

Инструменты для выполнения работ

Для процесса возведения печи понадобятся следующие приспособления и инструменты:

Стандартный набор инструментов мастера-печника

А) Кирка используется для обтесывания и раскалывания кирпича.

Б) Печной молоток имеет те же функции, что и кирка, но, кроме этого, им удобно удалять выступивший за пределы кладки засохший раствор.

В) Правило используется для выравнивания бетона на поверхности фундамента. Нередко его изготавливают самостоятельно из идеально ровной оструганной доски.

Г) Деревянную лопатку применяют для растирки и перемешивания глиняного раствора.

Д) Уровень — необходимый инструмент, так как он поможет выдержать ровность рядов, как в горизонтальном, так и вертикальном направлении.

Е) Метелку из мочала используют для удаления с внутренних поверхностей печи песка и затвердевшего раствора.

Ж) Плоскогубцы используются для откусывания и сгиба стальной проволоки при установке и фиксации чугунных элементов строения.

З) Чертилка свинцовая применяется для разметок при отделке печи изразцами.

И) Стукальце — отрезок трубы, используемый для подгонки изразцов.

К) Чертилка-стержень для разметок.

Л) Рашпиль применяется для притирки комков и удаления наплывов на готовой кладке.

М) Строительный угол необходим для выведения внутренних и внешних углов на 90 градусов.

Н) Отвес используется для проверки вертикальности стен.

О) Резиновый молоток применяют для пристукивания, уложенного в ряд кирпича.

П) Зубило нужно для разбора старой кладки и раскалывания кирпича.

Р) Мастерки или кельмы используются для снятия излишков раствора и накладывания его на ряды кирпича при проведении кладки.

С) Расшивка будет нужна в том случае, если печь не будет облицовываться отделочным материалом, а швы между рядами будут аккуратно оформляться.

Кроме этого понадобятся две емкости для раствора и воды, а также сито для песка, если раствор будет изготавливаться самостоятельно.

Кладка верхних рядов будет вестись легче, если есть «козлы»

Для удобства проведения работ нужно иметь подмостки, которые по-другому называют «козлы». На них удобно стоять, проводя кладку на высоте, тем более что размер рабочей площадки предусматривает место для установки емкости с раствором.

Обустройство фундамента для печи

• Фундамент под печь обычно закладывается вместе с общей основой под все строение, но они не должны быть связаны между собой, так как при деформации или усадке один из них может повредить другой.
• Если же печь будет возводиться в уже построенном на ленточном или столбчатом фундаменте доме, имеющем деревянный пол, то придется покрытие вскрывать и возводить основу под печь от грунта.
• Если же выбрана компактная модель печи, а под домом устроен плитный фундамент, то отопительное строение можно возводить прямо на нем, сделав гидроизоляционную прокладку.

Примерная схема печного фундамента

Если же фундамент все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь ту же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую из сторон.

• На деревянном полу размечается контур фундамента, выпиливается по разметкам часть дощатого покрытия.
• Далее, в грунте подполья роется котлован нужного размера, глубиной в 450÷500 мм.
• Грунт на дне котлована хорошо утрамбовывается, и на него делается песчаная подсыпка, которую смачивают водой и тоже утрамбовывают до толщины в 80÷100 мм.

Котлован под печной фундамент с песчано-гравийной «подушкой»

• После этого, по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичами. После застывания бетонного раствора опалубку с фундамента снимают.

Вместо рубероида можно использовать опалубку из досок, закрытых изнутри полиэтиленовым полотном.

Сразу нужно отметить, что лучше, если бетонная основа под печь будет возвышаться над полом на 70 ÷ 100 мм. Таким образом можно сэкономить кирпич и упростить стыковку поверхности пола и боковых стенок фундамента.

• Сверху песка засыпается слой щебня такой же толщины и тоже хорошо уплотняется.
• Следующим этапом на дно котлована устанавливается арматурная решетка, изготовленная из металлической проволоки или готовой сетки. Элементы решетки между собой соединяются с помощью скрутки из проволоки.

Армирование фундамента — вариант

• В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента — 1:2:1 или гравия и цемента 3:1. Этот слой должен занимать примерно ⅓ заполняемого пространства.
• Проведя заливку первого слоя, сразу же замешивают и заливают второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха осталось 50 мм, которые потребуются для верхнего выравнивающего фундамент слоя.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем сверху залитого раствора уложить арматурную сетку, имеющую ячейки в 70÷80 мм.

Армирование верхнего слоя фундамента

• Затем заливается последний верхний слой раствора и выравнивается с помощью правила.

Фундамент оставляется для созревания бетона на 27÷30 дней. Желательно ежедневно смачивать его водой и закрывать затем полиэтиленовой пленкой — это поможет сделать бетон более монолитным и прочным.

Залитый фундамент оставляют до полного созревания бетона

На готовый фундамент, после снятия опалубки, настилается два-три слоя рубероида, который защитит кирпичную кладку печи от капиллярной влаги, идущей от грунта или из подполья.

После этого можно переходить к основным работам – кладке печи.

Несколько рекомендаций по проведению кладочных работ

• Прежде чем начинать кладку кирпича на раствор, все строение поднимается из кирпича насухо, но каждый из рядов должен быть обязательно выложен строго в соответствии со схемой-порядовкой.

Предварительную кладку насухо опытные печники советуют проводить всем мастерам, которые первый раз берутся за возведение печи. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не совершить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для проведения кладки насухо нужно запастись деревянными рейками, которые будут определять толщину шва между кирпичей. Обычно их толщина составляет 5-7 мм. Эту же рейку нужно будет использовать при основной кладке, проводимой уже с раствором. Такое «калибрование» толщины шва особенно необходимо проводить, если кладка делается «под расшивку», и должна быть безупречной.

Этот процесс проводят не торопясь, вдумчиво, так как очень важно понять, как дым будет отводиться из топки, и как он будет попадать в дымоотводную трубу.

• Подняв насухо конструкцию до начала кладки трубы, ее аккуратно разбирают. Если одновременно проводилась подгонка кирпичей по размеру, то каждый ряд можно сложить в отдельную стопку, проставив на кирпичах маркером номер ряда и место в нем.
• Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем уже, после тщательной подгонки всех деталей, монтируется на раствор.
• Когда будет производиться основная кладка, на края предыдущего ряда укладываются две мерные рейки для выдерживания точной толщины шва. Затем наносится раствор слоем в 10÷12 мм. Сверху раствора укладывается кирпич, прижимается, а при необходимости пристукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Лишний выступивший раствор подбирается мастерком.

Приемы выполнения кладки и расшивки

• Рейки вытаскиваются из кладки после монтажа третьего ÷ четвертого ряда над ними, а затем используются еще раз. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
• Вытащив рейки, швы аккуратно заполняют раствором и сразу «расшивают».
• Проводя кладку на раствор, каждый из рядов проверяют с помощью строительного уровня на соблюдение горизонтальной и вертикальных плоскостей.

Соблюдение указанных нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывания всей работы.

Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина

Как говорилось выше, существует большое количество разных моделей печей. В настоящей публикации будет рассмотрен один из компактных и функциональных вариантов, который может быть установлен в небольшом доме, так как не займет много места, но способен отопить помещение площадью в 16 ÷ 17 м².

Конструкция печи Ю. Проскурина — это двухоборотный отопительно-варочный вариант, оснащенный одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, целебных трав, грибов и т.п.

Отопительно-варочная печь Ю. Проскурина с сушильной камерой

При желании, в нишу сушильной камеры может быть установлен короб духового шкафа подходящего размера.

Печь имеет габариты (без учета высоты дымоходной трубы) 750×630×2070 мм. Ее теплоотдача составляет 1700 ккал/ч. В конструкции предусмотрено два режима работы – летний и зимний, что очень важно и для экономии топлива, и для возможности нагревать плиту и готовить пищу, не протапливая всей конструкции в летнее время.

Перечень необходимых материалов

Для того чтобы возвести такое отопительное строение, понадобятся следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)	281 ÷ 285	—
Шамотный кирпич огнеупорный марки Ш-8	82 ÷ 85	—
Дверца топочная	1	210×250
Дверцы для очистных каналов	2	140×140
Дверца для поддувала	1	140×250
Задвижка летнего хода для дымохода	1	130×130
Задвижка топки	1	130×130
Задвижка для варочной плиты	1	130×130
Колосник	1	200×300
Варочная панель одноконфорочная	1	410×340
Стальная полоса	1	40×260×5
	1	40×350×5
	1	40×360×5
Стальной уголок	1	40×40×635
	3	40×40×510
	4	40×40×350
Кровельное железо	1	380×310
Предтопочный лист металла	1	500×700

Кроме этого, для работы потребуется глина, песок, цемент, щебень, гравий, мергель и короб духового шкафа, если решено, вместо сушильной ниши установить духовку.

Схема-порядовка возведения печи конструкции Ю. Проскурина

Иллюстрация	Краткое описание ввыполняемой операции
	Первый ряд выкладывается сплошной плоскостью с соблюдением расположения кирпичей. Очень важно положить этот ряд идеально ровно по всем параметрам, так как от него будет зависеть качество кладки всей конструкции.
	Во втором ряду формируется поддувальная (зольная) камера и основание двух вертикальных каналов. На этом же ряду устанавливается дверцы поддувальной и прочистной камер.
	На металлических дверцах предусмотрены специальные ушки, в которые продеваются и закручиваются отрезки стальной проволоки – они затем будут вмурованы в швы между кирпичей. Временно, до полного их закрепления, дверцы подпираются кирпичами с одной или двух сторон.
	На третьем ряду продолжается формирование поддувальной камеры и нижней части камеры вертикальных каналов. Одновременно происходит закрепление с двух сторон установленных дверец.
	На четвертом ряду кирпичом полностью перекрываются дверцы поддувальной и прочистной камер. Общая камера вертикальных каналов разделяется надвое, поэтому вместо одного большого отверстия, образуются два, имеющие размер в длину ⅔ кирпича, а ширину в полкирпича.
	Пятый ряд полностью выкладывается шамотным кирпичом. Над зольной камерой формируется отверстие с посадочным местом для колосниковой решетки. Для этого вырезается часть кирпича, с той стороны, которой он должен быть повернут к отверстию над поддувальной камерой.
	На этом же ряду монтируется и колосник. Его сажают на глиняный раствор или укладывают свободно, без раствора. Между ним и кирпичом должно оставаться расстояние в 4-5 мм.
	На шестом ряду продолжается формирование топочной камеры и вертикальных каналов.
	Кроме того, на этом же ряду устанавливается топочная дверца, раму которой перед монтажом нужно обязательно обмотать или обложить асбестом, который при нагревании металла даст возможность ему расширяться без напряжения и ущерба.
	Седьмой и восьмой ряды выкладываются согласно порядовке, на них продолжается формирование топки и вертикальных каналов.
	На девятом ряду топочная дверца перекрывается кирпичом. Причем, чтобы снять нагрузку от перекрытия с дверцы, боковой и третий от края кирпичи стачиваются с одной стороны а между ними устанавливается кирпич, стесанный с двух сторон.
	На десятом ряду происходит объединение топливной камеры и первого вертикального канала — это делается для того, чтобы горячий дым из топки направлялся именно в это создаваемое отверстие. Для плавности хода дыма, выступающий угол цельного кирпича, ограждающего второй вертикальный канал, срезается.
	На одиннадцатом ряду кладка идет по схеме, за исключением того, что на краях кирпичей, обрамляющих топочную камеру, делаются вырезы, которые сформируют углубление для монтажа одноконфорочной варочной панели.
	Затем, на этом же ряду на срезы, сделанные на кирпичах, укладываются асбестовые полосы, а на них монтируется панель плиты. Со стороны формирования варочной ниши устанавливается стальной уголок.
	12 ряд выкладывается из красного кирпича, и в дальнейшем вся кладка идет именно из него. Оформляются снова два вертикальных канала, и идет формирование ниши вокруг варочной плиты.
	13 ряд кладется по схеме, но в передней части первого вертикального канала формируется место для установки задвижки летнего-зимнего хода. После этого на глиняно-песчаный раствор монтируется задвижка.
	С 14 по 17 ряд кладка выполняется по одному принципу – формируются варочная ниша и каналы.
	На 18-ом же ряду стальными уголками идет перекрытие варочной ниши. Один из них монтируется на край ниши, второй — на расстоянии кирпича от первого, а третий прижимают ко второму тыльной стороной. Это делается для того, чтобы удобно было проводить кладку следующего ряда.
	На 19 ряду полностью перекрывается варочная ниша, за исключением формирования отверстия паровытяжного канала и места для установки задвижки. Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.
	20 ряд выкладывается по схеме. На нем продолжается формирование двух вертикальных каналов и паровытяжного отверстия. Причем, если внимательно присмотреться, то можно увидеть, что один из кирпичей формирующих первый вертикальный канал стесывается.
	На 21 ряду идет объединение первого вертикального канала и паровытяжного с помощью оставляемого полого пространства. В этом ряду почти все кирпичи кладутся лишь по стенкам периметра конструкции. Ограждается только второй вертикальный канал.
	В этом же ряду образовавшаяся полость перекрывается металлическими полосами, которые укладываются по показанной на рисунке схеме.
	Далее, на стальные полосы настилается лист кровельного железа, с помощью которого организуется отверстие дымохода, расположенное в противоположной стороне от паровытяжного отверстия.
	На 22-ом ряду кладка производится поверх кровельного листа. Оставляются отверстие для дымохода и два отверстия вертикальных каналов. В месте, где будет формироваться сушильная ниша, укладывается отрезок уголка, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
	23 ряд — формируется сушильная камера, причем ее задняя стенка выполняется из кирпича, устанавливаемого на бок. Он отгородит камеру от отверстия дымоходного канала.
	На 24 ряду формируется стенки сушильной камеры, дымоходного и двух вертикальных каналов.
	25 ряд — работа продолжается согласно схеме. Второй кирпич задней стенки камеры устанавливается так же, как и первый.
	На 26-ом ряду идет подготовка к объединению двух вертикальных каналов, поэтому внутренние кирпичи в обоих отверстиях стачивают под небольшим углом.
	27 ряд — кладкой объединяются первый и второй канал. Для них устанавливается общая прочистная дверца. Остальная работа идет по схеме.
	На 28-ом ряду идет перекрытие сушильной камеры тремя отрезками уголков по тому же принципу, как было сделано перекрытие варочной ниши. Вертикальные каналы объединены в один широкий, а прочистная дверца закрепляется боковыми кирпичами.
	На 29 -ряду полностью перекрывается сушильная камера и вертикальные каналы. Оставляется отверстие дымоходного канала, которое обкладывается кирпичами с вырезанными посадочными пазами для дымоходной задвижки. После укладки ряда, на глиняно-песчаный раствор устанавливается рама с задвижкой.
	На 30-ом ряду полностью перекрывается вся поверхность печи. Оставляется только дымоходное отверстие, которое должно иметь размер в полкирпича.
	31-32 ряд — начинается формирование печной трубы.

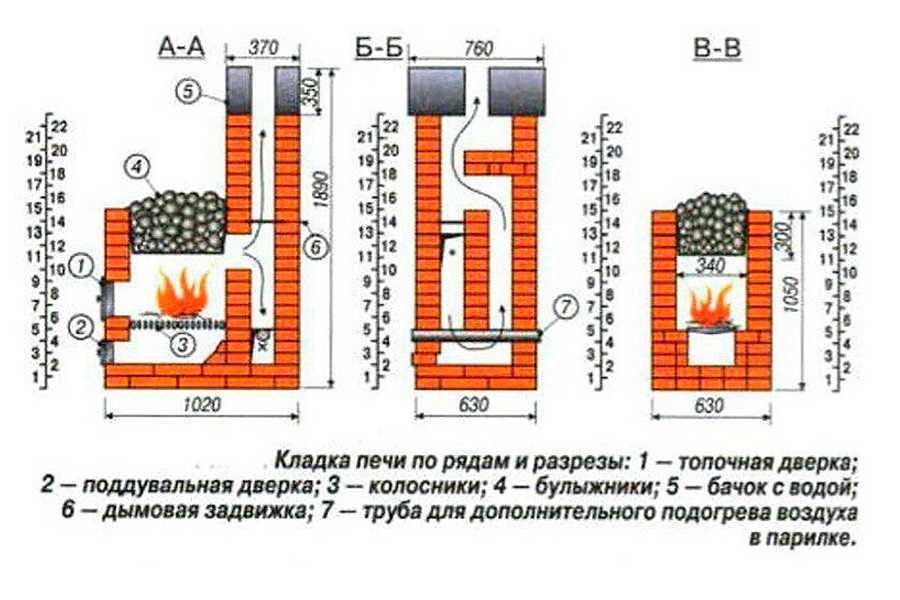

На данном рисунке представлена печь в разрезе. Схема хорошо показывает все внутренние каналы, по которым будет циркулировать нагретый воздух.

Разрезы хорошо показывают конфигурацию внутренних каналов печи

Если начинающий печник внимательно изучит схему этой несложной модели, то сможет без труда возвести ее в своем доме. Главное – выполнить все полезные рекомендации и аккуратно, не торопясь, выполнить кладочные работы. Как рассчитать отопление в доме изучайте на нашем сайте.

Возможно, вас заинтересует информация о том, как возводится помпейская печь своими руками чертежи

Если есть уверенность в собственных силах, то можно выбрать и более сложный вариант. Например, такой, как представлен на видео:

Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

Как сделать коробчатую печь

Есть несколько различных типов коробчатых печей, которые вы можете сделать. Эти инструкции относятся к коробчатой ​​печи с откидной крышкой. Если вы используете рекомендованные прочные материалы и хорошо о них заботитесь, вы сможете использовать их много раз! Помните: коробчатые печи предназначены ТОЛЬКО для наружного использования.
*Нажмите на любую из картинок ниже, чтобы увидеть увеличенную версию.

ЧТО ВАМ НУЖНО:
Две прочные коробки среднего размера, очень похожие по размеру
Прочная алюминиевая фольга
Универсальная лента из фольги
Четыре пустые алюминиевые банки
Алюминиевая форма для пирога
Брикеты древесного угля (НЕ те, в которых есть жидкость для зажигалок!)
Примечание: каждый брикет выделяет около 50 градусов тепла.

По фото выше этого не скажешь, но ниже видно, что мы использовали две коробки одинакового размера. Внутренняя коробка будет нашей духовкой. Второй ящик (который может быть немного меньше, чем тот, который мы использовали) будет разрезан. Убедитесь, что коробка, которую вы используете для духовки, достаточно велика, чтобы в нее поместился противень, форма для пирога и алюминиевые банки!

На этом фото просто показаны предметы, необходимые для коробчатой ​​печи (эти угли не горячие!). НИКОГДА не жгите уголь внутри или на столе!

ЧТО ДЕЛАТЬ:

Отрежьте один из верхних клапанов коробки и прикрепите его к другому клапану, чтобы получилась одна откидная «дверь», закрывающая все отверстие коробки (как показано ниже). Используйте ленту из фольги, чтобы закрыть все углы, трещины и отверстия. НИКАКОЙ картон не должен быть открыт, иначе ваша коробка может загореться!

Используйте прочную фольгу, чтобы покрыть всю коробку блестящей светоотражающей стороной НАРУЖУ. Опять же, с помощью скотча из фольги заклейте все щели, углы и отверстия.

Как упоминалось ранее, вторая коробка разрезается. Здесь вы можете увидеть, как мы начали этот процесс. Вам понадобится пять отдельных кусков картона, вырезанных так, чтобы они хорошо подходили к бокам коробчатой ​​духовки, образуя двойные стенки, чтобы ваша коробчатая духовка была «изолирована». После того, как ваши пять частей будут вырезаны, накройте их фольгой (блестящей, отражающей стороной наружу), используя ленту из фольги, чтобы закрепить все трещины, углы и отверстия.

Когда вы полностью закроете все фольгой, вот как это будет выглядеть (надеюсь!).

Аккуратно поместите покрытые фольгой кусочки картона внутрь духового шкафа так, чтобы все пять сторон (конечно, не дверца) были «изолированы» другими кусками. Ваша коробчатая печь теперь имеет двойные стенки с пяти сторон. Обратите внимание, что распашная дверь открывается ВВЕРХ. Это необходимо для предотвращения чрезмерных потерь тепла в процессе приготовления.

Затем поместите четыре алюминиевые банки в духовой шкаф (утяжелите их водой, чтобы они не опрокинулись). Вуаля! Ваша ящичная печь готова! Вот как это будет выглядеть, когда вы будете готовы начать готовить (за исключением того, что в кастрюле будет еда, а ваша духовка будет СНАРУЖИ на бетоне или грязи). Инструкции по приготовлению смотрите ниже.

Когда вы будете готовы начать готовить, разожгите уголь в костре или в дымоходе. Уголь готов к использованию, когда он начинает сереть. Каждый брикет выделяет около 50 градусов тепла, так что планируйте соответственно. Используя крепкие щипцы, осторожно поместите 8-9 кусочков горящих углей в форму для пирога; Используя горячие подушечки или кухонную прихватку, поместите форму в коробчатую духовку (которая должна стоять снаружи на бетоне или грязи). Поместите продукты, которые вы выпекаете, в металлическую форму размером 9×13 (или форму, подходящую для вашей коробчатой ​​духовки) и поместите ее поверх алюминиевых банок.

Так выглядит закрытая духовка. Не забудьте положить два тяжелых камня перед «дверью» (оставив ее слегка приоткрытой, чтобы древесный уголь имел небольшой поток воздуха). Камни не дадут дверце открыться или сдвинуться во время приготовления пищи. Уголь сохраняет свою температуру около часа. Это хорошая идея, чтобы добавить дополнительные горящие угли (в костер или стартовый дымоход), если это необходимо. Не оставляйте коробчатую печь без присмотра.

Веселитесь, будьте в безопасности и счастливы в походе!

—————————-
Лиза Гипсон – управляющий редактор San Diego Family и восторженный лидер девочек-скаутов в более 12 лет. Она и ее мама из лагеря, Лаура, весело провели время вместе, делая эту коробчатую печь, и с нетерпением ждут возможности научить своих девочек-скаутов-кадетов, как ею пользоваться.

Опубликовано: май 2014 г.

Легкие научные эксперименты для детей

Детям понравится проводить эти простые научные эксперименты дома с фруктами и материалами, которые у вас уже есть под рукой. Попробуйте сделать лимонные вулканы или отправить секретное сообщение другу с помощью банана! . . .

Подробнее

Преимущества садоводства с детьми

Хотите знать, как заставить ваших детей есть больше овощей? Выращивайте их. Будь то контейнер во внутреннем дворике или приподнятая грядка, работать в саду проще, чем думает большинство людей, даже в условиях ограниченного пространства. . .

Подробнее

Полный STEAM вперед — STEAM Bingo

Готовы повеселиться с STEM (наука, технология, инженерия и математика)? Выполните хотя бы одно задание в каждой категории (плюс A за искусство), чтобы создать STEAM. Предложите детям «прочитать» STEAM по-другому. . .

Подробнее

Full STEAM Ahead: наборы STEM для детей своими руками

Реализация открытой деятельности STEAM (наука, технология, инженерия, искусство, математика) имеет множество преимуществ для будущих создателей, а поощрение учащихся к работе в благоприятной среде способствует . . .

Подробнее

Как сделать попкорн поп-рок

Помогите детям сделать научные открытия дома с конфетами. С небольшим количеством горячей воды вы можете сделать эти Pop Rocks по-настоящему популярными!Время: 10 минутУровень навыков: Стать взрослымПринадлежностиPop RocksГорячая вода ( . 0006

Подробнее

Полный STEAM вперед: 15-минутные занятия STEM

Веселые и легкие занятия STEM — отличный способ развлечь детей и помочь им делать уникальные открытия дома. Имея несколько простых и недорогих материалов и минимальные указания, молодые ученые будут вовлечены в работу. . .

Подробнее

Испытание на растворение кислоты

Вот простой и удобный для детей научный проект, который вы можете выполнить дома! Время: 1 час Уровень навыков: средний. Ваша пищеварительная система использует кислоту. Означает ли это, что кислота растворяет конфеты? Что вам нужно: Candy that di . . .

Подробнее

Как сделать коробчатую печь

Есть несколько различных типов коробчатых печей, которые вы можете сделать. Эти инструкции относятся к коробчатой ​​печи с откидной крышкой. Если вы используете рекомендованные прочные материалы и хорошо о них заботитесь, вам следует b . . .

Подробнее

STEM-занятия для детей

Учитывая популярность STEM (естественные науки, технологии, инженерия и математика) в школе, вы можете задаться вопросом, что вы можете сделать дома, чтобы развить у ребенка чувство любопытства и способность решать задачи. . .

Подробнее

Сделайте пылесос от насекомых

С легкостью ловите насекомых с помощью этого простого пылесоса для насекомых, который дети могут сделать дома. Ученые ловят жуков для изучения с помощью ротового пылесоса, называемого аспиратором или пылесосом. Проглатывание образцов. . .

Подробнее

Посадить внутренний дворик

Нет двора? Посадите внутренний дворик с детьми Живете ли вы в многоэтажной квартире или в доме с ограниченным количеством зелени, ваша семья может пожинать плоды совместного садоводства. Садоводство учит ребенка. . .

Подробнее

Full STEAM Ahead: STEM для вашего здоровья

Увеличение количества экранного времени и напряженный график привели к ряду проблем со здоровьем, в том числе к снижению физической активности и нездоровому питанию. Рассмотрите возможность использования простых заданий STEM, чтобы помочь вашему fa. . .

Подробнее

Как сделать бородавчатую лакрицу

Можно ли заставить гладкий кусочек солодки вырастить бородавки? Проведите этот научный эксперимент с детьми, чтобы выяснить это!Время: 5 минутУровень навыков: Получить по-взросломуПринадлежностиTwizzlers лакричные завихрения (Pull-n-Peel . . . .

Подробнее

Конфетная хроматография

Многие научные эксперименты связаны с конфетами. Следуйте приведенным ниже инструкциям, чтобы узнать, как вы можете использовать науку, чтобы определить, как леденцы приобретают свой цвет. Материалы: фильтры для кофе, прозрачные банки или чашки. . .

Подробнее

Лодки из бутылок содовой

Знаете ли вы, что в штате Калифорния насчитывается более 900 000 лодок? Если вы осмотрите округ Сан-Диего в любой день, вы обнаружите множество различных типов лодок. Вы можете заметить парус. . .

Подробнее

Как построить солнечную печь

Научные проекты своими руками

Научные проекты своими руками

Хотите знать, как лучше использовать или перерабатывать все эти картонные коробки? Используйте энергию Солнца, чтобы разогреть вкусное угощение с помощью этой простой солнечной печи для пиццы! Вы когда-нибудь слышали выражение, что на улице так жарко, что можно пожарить яичницу на тротуаре? Вы когда-нибудь задумывались, правда ли это? Узнайте это с помощью этого простого, веселого и восхитительного научного проекта на солнечной печи, в котором используются только предметы домашнего обихода и коробка для пиццы — ваша собственная солнечная плита, сделанная своими руками. Кроме того, узнайте о поглощении, изоляции и солнечной энергии.

Что вам нужно:

• • Картонная коробка для пиццы
  • Канцелярский нож или ножницы
  • Алюминиевая фольга
  • Прозрачная лента
  • Полиэтиленовая пленка
  • Черная плотная бумага
  • Газеты
  • Линейка или деревянная ложка
  • Термометр
  • Взрослый, который поможет с нарезкой

  Чем вы занимаетесь:

  1. Используйте канцелярский нож или острые ножницы, чтобы вырезать клапан на крышке коробки для пиццы. Разрежьте по трем сторонам, оставив около дюйма между сторонами клапана и краями крышки. Откиньте этот клапан так, чтобы он стоял, когда крышка коробки закрыта.

  2. Накройте внутреннюю сторону клапана алюминиевой фольгой, чтобы она отражала солнечные лучи. Для этого плотно оберните фольгу вокруг клапана, затем приклейте ее к задней или внешней стороне клапана.

  3. Используйте прозрачную полиэтиленовую пленку, чтобы создать воздухонепроницаемое окно для проникновения солнечного света в коробку. Для этого откройте коробку и заклейте двойным слоем полиэтиленовой пленки отверстие, которое вы сделали, когда разрезали клапан в крышке. Оставьте около дюйма пластикового нахлеста по бокам и надежно закрепите каждую сторону, герметизируя воздух. Если вы используете полиэтиленовый пакет, вырежьте квадрат достаточного размера, чтобы закрыть отверстие, и заклейте его одним слоем.

  4. Застелите дно коробки черной плотной бумагой.

  Черный поглощает все известные длины волн света и преобразует их в тепловую энергию (тепло).

  Черная поверхность предназначена для приготовления пищи. Сколько вам понадобится, будет зависеть от размера коробки для пиццы, которую вы используете для изготовления солнечной печи.

  5 . Чтобы изолировать духовку, чтобы она удерживала больше тепла, сверните листы газеты и положите их на дно коробки. Приклейте их скотчем, чтобы они образовывали границу вокруг зоны приготовления пищи. Также может быть полезно сначала заклеить рулоны скотчем. Газетные рулоны должны быть такими, чтобы крышка все еще могла закрываться, но внутри коробки было уплотнение, чтобы воздух не мог выйти.

  6. Лучше всего устанавливать солнечную печь, когда солнце находится высоко над головой — с 11 до 15 часов. Вынесите его на улицу в солнечное место и отрегулируйте заслонку так, чтобы максимально возможное количество солнечного света отражалось от алюминиевой фольги и попадало на окно с пластиковым покрытием. Используйте линейку, чтобы подпереть клапан под прямым углом. Вы можете наклонить всю коробку, используя свернутое полотенце.

  7. Вы можете приготовить тост, намазав маслом ломтик хлеба, а остальное сделает Солнце. Приготовление хот-дога или приготовление начос с чипсами и сыром — это также забавные угощения, которые можно приготовить в вашей солнечной печи! Также было бы неплохо разогреть остатки. Чтобы бумага внизу не испачкалась, кладите то, что хотите приготовить, на прозрачную пластиковую или стеклянную тарелку. Подойдет тарелка для пирога. Поместите термометр в духовку, прежде чем закрывать ее, чтобы вы могли проверить температуру.

  8. Чтобы достать продукты из духовки, откройте крышку коробки для пиццы и с помощью кухонных рукавиц или прихваток выньте стеклянную посуду из духовки.

  Урок естествознания:

  Солнечное тепло задерживается внутри вашей солнечной печи для пиццы, и она начинает сильно нагреваться. Такие печи называются коллекторными, потому что они собирают внутрь солнечный свет. Когда она стоит на солнце, ваша духовка в конечном итоге нагревается достаточно, чтобы расплавить сыр или приготовить еду!

  Как это происходит? Лучи света идут к Земле под углом. Фольга отражает луч и направляет его прямо в отверстие коробки. Пройдя через полиэтиленовую пленку, он нагревает воздух, который находится внутри. Черная бумага поглощает тепло на дне духовки, а газета следит за тем, чтобы тепло оставалось там, где оно есть, а не выходило за пределы стенок духовки.

  Ваша солнечная печь для пиццы может нагреваться до 200° F в солнечный день, и для разогрева продуктов потребуется больше времени, чем для обычной печи. Хотя этот метод займет больше времени, он очень прост в использовании, и его безопасно оставить в покое, пока энергия Солнца готовит вашу еду.

  Коробка для пиццы Солнечная печь Советы по кулинарии:

  Мы сделали сырный рулет, расплавив сыр на кукурузной лепешке. Потребовалось около 45 минут, чтобы наш сыр расплавился, а лепешка стала мягкой. Внутренняя температура нашей солнечной печи для пиццы составляла 125 ° F.

  Если вы не хотите долго ждать блюда, приготовленного на солнечной энергии, попробуйте подогреть что-то уже приготовленное, например, остатки или банку супа. . Положите твердую пищу в стеклянную посуду, а жидкости в тяжелый пластиковый пакет с застежкой-молнией. Вы также можете предварительно разогреть духовку, поставив ее под прямые солнечные лучи на час.

  Другие рецепты, которые вы можете попробовать, включают приготовление печеного картофеля, риса с овощами, шоколадного фондю, смора и жареных яблок с корицей и сахаром.

  Даже в малооблачные дни солнечного тепла и света может быть достаточно для медленного приготовления специального блюда. Вот несколько советов, как успешно использовать солнечную печь:

  • • Перемешивайте жидкости (если вы готовите что-то вроде фондю, риса или супа) каждые 10 минут.
