Как сделать вентиляцию в ванной комнате и туалете: инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

• Естественная циркуляция
• Электрические вытяжные приборы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

• Работы по прочистке
• Приточные клапаны
• Отвод газов на улицу

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Unsplash

• Вентиляция и кондиционирование

  Приточная вентиляция в квартире и доме: преимущества, виды и варианты обустройства

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Shutterstock

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам.

А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире.

Они нужны лишь тогда, когда приходится принимать радикальные меры.

Unsplash

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Unsplash

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Unsplash

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60. 13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги.

Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Unsplash

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Instagram @air_house.krasnodar2020

Принудительный отвод

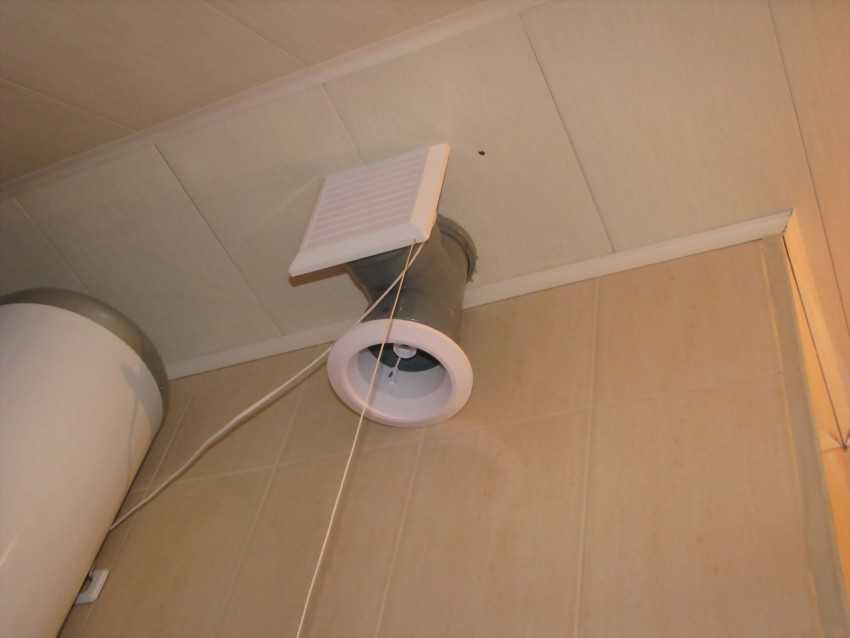

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Grohe

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Instagram @favorit_stroy_ekb

Instagram @dmitry_hvac

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

Вентиляция в туалете и в ванной – обзор актуальных схем и способов их реализации

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках — вытяжная.

Вот через эту решетку из помещения уходят неприятные запахиРезультат отсутствия эффективной вентиляции в ванной

Содержание

1. Вентиляционные схемы, с которыми воздух в помещении будет свежее
2. Компоненты необходимые для построения вентиляционных систем
3. Расчет производительности
4. Устройство пассивной приточно-вытяжной системы
5. Устройство принудительной вытяжной системы
6. Как проверить эффективность вентиляции
7. Заключение

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух — это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

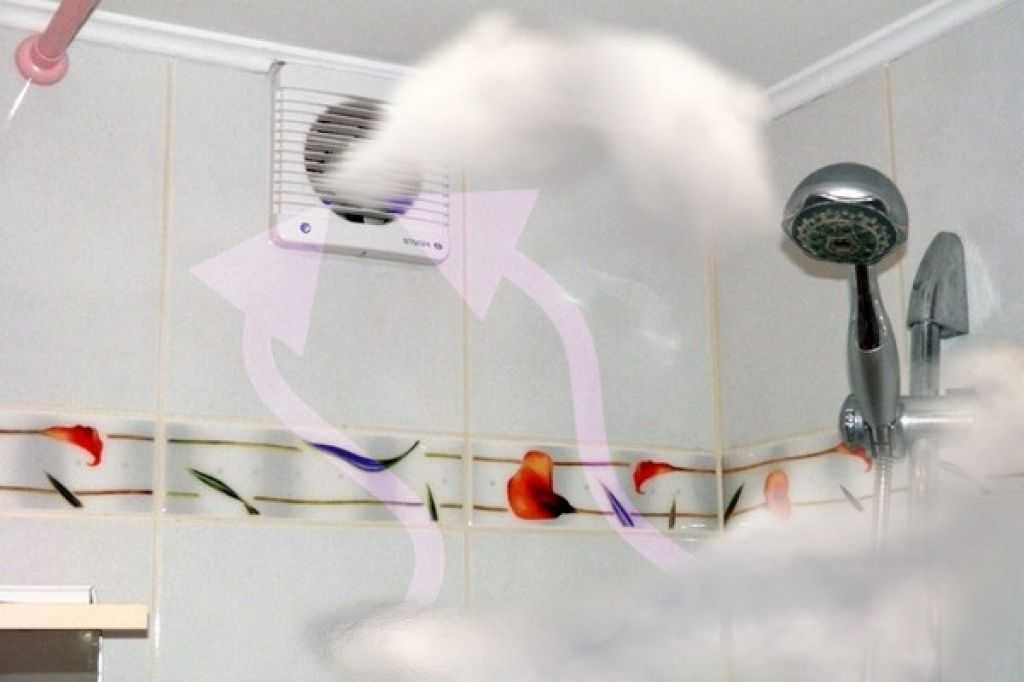

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

• Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
• Схемы принудительного действия — основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

• Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

• Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

• Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант — представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

• Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток — при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

2. Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

3. Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод — это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

4. Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

5. Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

• интенсивность воздухообмена – объем транспортируемого воздуха;
• кратность воздухообмена — количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

• На внешней стене частного дома выполняется разметка — чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
• По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

• Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

• Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

• В промежуток между краем отверстия и трубой наносим монтажную пену;
• С внутренней стороны на торец трубы крепится решетка;
• С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

На рисунке показано, как сделать сток конденсата

• На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

• От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
• В верхней части трубы отверстие прикрывается дымоходным окончанием — дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения — это вероятность образования сквозняка на пути воздушных потоков.

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит — он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.





Как вам статья?

Вентиляция в ванной: 9 простых способов ее улучшить Душевые с паром, туалеты со смывом, текущие раковины и случайные капли создают высокую влажность. А с большой влажностью возникают потенциальные проблемы: плесень и плесень, неприятный запах, отслаивающиеся обои, краска, которая легко отслаивается и царапается, и даже подъем или расщепление ламинированной фанеры. К счастью, надлежащая вентиляция ванной комнаты может контролировать влажность и связанные с ней проблемы. Вот девять способов предотвратить чрезмерное накопление влаги в вашей ванной комнате.

Выберите правильный вентилятор для ванной комнаты.

Если в вашей ванной комнате нет окна, скорее всего, согласно строительным нормам вашего города требуется вентилятор для ванной комнаты. Эти вентиляторы вытягивают из помещения насыщенный влагой воздух, а также запахи из ванной комнаты и выводят их наружу. Вы найдете несколько типов на выбор, в том числе простые коробчатые вентиляторы, которые устанавливаются на потолке, комбинированные вентиляторы для ванных комнат / светильники, комбинированные вентиляторы для ванных комнат / светильники / обогреватели, а также настенные вентиляторы для ванных комнат для ситуаций, когда вам необходимо вентилировать вентилятор. через стену без особых воздуховодов. Чаще вентиляторы для ванных комнат выходят через воздуховод, идущий на крышу.

Свяжитесь со специалистом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найдите профессионалов сейчас

+

Хотя большинство вентиляторов для ванных комнат довольно просты, некоторые из них имеют навороты, такие как датчики движения, которые включают устройство, когда вы входите в ванную, и выключают его, когда вы выходите. Некоторые устройства даже имеют функцию теплообмена, которая использует вентилируемый теплый воздух для нагрева поступающего более холодного воздуха, что предотвращает высасывание вентилятором тепла из вашего дома в зимние месяцы. Вы также найдете вентиляторы/светильники с декоративными шарами и отделкой, которые добавят немного стиля.

Не забудьте измерить ванную комнату.

Стандартные строительные нормы требуют полного воздухообмена — измерения движения воздуха из помещения, деленного на квадратные метры этого помещения — пять раз в час, но большинство подрядчиков и строительных экспертов считают, что на самом деле это немного мало, и рекомендуем выбирать вентилятор, обеспечивающий не менее восьми полных воздухообменов в час. Однако не нужно возиться с калькулятором и математическими уравнениями; Как правило, вы приближаетесь к этой цели, выбирая вентилятор для ванной комнаты с производительностью в кубических футах в минуту (CFM), которая равна площади вашей ванной комнаты. Например, если площадь вашей ванной комнаты составляет 80 квадратных футов, вам нужен вытяжной вентилятор мощностью 80 кубических футов в минуту. Добавьте дополнительные 100 CFM, если в вашей ванной комнате есть гидромассажная ванна, чтобы компенсировать дополнительную влагу, выбрасываемую в воздух при волнении воды.

Примите правильное решение об установке.

Если вы просто заменяете старый вентилятор для ванной комнаты на новый, этот проект подходит для самых практичных домашних мастеров, поскольку вы сможете использовать существующие вентиляционные отверстия и электрические соединения. Однако, если работа с электричеством вам не по душе, доверьте эту работу профессионалу. И вам понадобится профессионал, чтобы установить вентилятор в ванной комнате, в которой в настоящее время его нет, так как для этого проекта потребуется обширная электропроводка и установка вентиляционных отверстий, идущих на крышу.

Не устанавливайте его не в том месте.

Выбрав вытяжной вентилятор для ванной комнаты нужной мощности, установите его в нужном месте. В идеале ваш вентилятор должен быть рядом с ванной или душем, но не рядом с вентиляционным отверстием кондиционера/отопления, так как нагнетаемый воздух может создавать потоки, которые нарушают постоянный впуск влажного воздуха вентилятором в ванной комнате. А для надлежащей вентиляции ванной комнаты ваш вытяжной вентилятор должен выходить наружу, а не на чердак или в другую часть дома.

СВЯЗАННЫЕ: 7 ошибок, которые не следует делать при ремонте ванной комнаты

Дайте вашему вентилятору поработать достаточно долго.

Включите вытяжной вентилятор в ванной или душе и, что не менее важно, оставьте его включенным как минимум на 15 минут после того, как вы закончите, чтобы полностью проветрить помещение. Выключение вентилятора сразу после душа или ванны не дает устройству достаточно времени, чтобы выпустить весь пар из душа. Если ваше утро очень беспокойное, рассмотрите возможность установки вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности; эти устройства обнаруживают, когда уровень влажности слишком высок, и при необходимости включают и выключают вентилятор.

Фото: istockphoto.com

Не забудьте почистить вентилятор.

Даже самый лучший вентилятор для ванной комнаты не может улучшить вентиляцию, если он забит пылью и грязью. Не реже двух раз в год проводите тщательную очистку вентилятора. Процесс прост:

• Отключите электрическую цепь в вашей ванной комнате, чтобы избежать риска поражения электрическим током.
• Снимите крышку вентилятора — большинство из них крепятся с помощью проволочных штифтов по бокам, которые сжимаются, чтобы освободить крышку.
• Используйте щетку для обивки или щелевую насадку на пылесосе, чтобы удалить пыль, паутину и другие загрязнения с вентилятора и его корпуса.
• Замените крышку вентилятора.
• Включите электричество.

Вытрите лужи.

Никогда не закрывайте глаза на потеки, капли и лужи. Мало того, что мокрый пол в ванной комнате опасен, но поверхность без луж также гарантирует, что полная ванна высохнет как можно быстрее в течение 15+ минут работы вентилятора, препятствуя росту спор плесени и грибка. Используйте впитывающий коврик для ванной и вытирайте любые лужи воды, которые вы заметите, как можно скорее.

СВЯЗАННЫЕ С: 8 способов защитить ванную от плесени

Фото: istockphoto.com

Не оставляйте дверь душа или занавеску закрытой.

Если у вас есть дверь душа, оставьте ее открытой после того, как вы выйдете из нее, чтобы вентилятор циркулировал по всему пространству, чтобы дверь душа, стены, пол и потолок высыхали быстрее. С другой стороны, если у вас есть занавеска, не оставляйте ее полностью отодвинутой в сторону после выхода. Сохранение пластика/ткани в основном ровной и устранение складок, удерживающих влагу, предотвратит размножение спор плесени и грибка. Закройте занавеску почти полностью, оставив только щель, чтобы циркулирующий воздух от вентилятора мог выполнять свою работу внутри душа.

Открой окно.

Если в вашей ванной комнате нет вентилятора, воспользуйтесь дверью и окном для выпуска пара. Всякий раз, когда позволяет погода, открывайте окно во время душа или ванны и оставьте окно открытым как минимум на 15 минут после выхода. Если окно не вариант, держите дверь в ванную открытой — чуть-чуть, если конфиденциальность является проблемой — во время душа, а затем полностью откройте дверь, как только вы закончите в ванной.

Свяжитесь со специалистом по ванной комнате

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найти профессионалов сейчас

+

Как вентилировать ванную комнату без доступа снаружи ~

Самая влажная комната в вашем доме — это ванная. Души с паром, туалеты со смывом, раковина стекает, а случайные капли — все это приводит к большому количеству влаги. Эти условия могут привести к плесени, грибку и другим неприятным проблемам.

Нужна ли вентиляция в ванной на цокольном этаже? Да, каждую ванную нужно проветривать.

Во многих местах строительные подрядчики требуют обеспечить достаточную вентиляцию в ванных комнатах.

Так делают не всегда. Обычно это приводит к недостаточной вентиляции, что может привести к проблемам в будущем. Установка потолочного вентиляционного отверстия – самый простой способ вентилирования такой ванной комнаты. Однако есть и другие возможности для рассмотрения.

Вентиляция ванной комнаты и строительные нормы и правила

Давайте сначала рассмотрим требования строительных норм и правил, прежде чем решать проблемы с вентиляцией ванной комнаты.

Ванные комнаты должны иметь надлежащую вентиляцию для устранения запахов и избыточной влаги. По мере совершенствования технологий в ванных комнатах накапливается больше влаги. Когда вы принимаете горячий душ, на стенах и окнах образуется конденсат, запотевающий все зеркала.

Действующие строительные нормы и правила большинства муниципалитетов требуют вентилирования ванных комнат. Это можно сделать через открывающееся окно или вытяжной вентилятор. Однако имейте в виду, что вариант с окном — это просто минимальное требование.

 В результате ее нельзя считать надежной или эффективной системой вентиляции. (Upgrade Home, 2021)

Общие признаки того, что ваша ванная комната нуждается в вентиляции Подробнее Это означает, что даже если вы не очень часто пользуетесь ванной комнатой, в ней будет задерживаться влага, если она плохо проветривается.

Духота

Вы когда-нибудь были в помещении с плохой циркуляцией воздуха? Вы, наверное, заметили, какой удушающей была атмосфера. А теперь представьте ситуацию в ванной и насколько душно и неловко вам там будет.

Плесень

Это наиболее распространенная проблема в ванных комнатах с плохой вентиляцией. Поскольку в этих ванных комнатах влага задерживается на более длительные периоды времени, плесень и грибок процветают на стенах и плитке.

Плесень в ванной чрезвычайно опасна. Он может вызывать различные аллергические реакции и респираторные заболевания.

Пятна на потолке

У вас недостаточно вентиляции, если на стенах или потолке есть пятна. Это означает, что влажный воздух в ванной комнате вызвал избыток влаги в доме.

Запахи, которые остаются

Если вы собираетесь использовать совмещенный туалет и душ, позаботьтесь о достаточной вентиляции. Представьте ситуацию, когда кто-то воспользовался туалетом, а вы хотите принять душ через несколько минут. Вы, наверное, не смогли бы справиться с вонью, верно?

Запахи из туалета имеют тенденцию долго задерживаться в плохо проветриваемой ванной или туалете. Даже через 30 минут и более не удивляйтесь, если в ванной появится запах. (Expert Home Report, 2021)

ProTip Takeaway: При плохой вентиляции ванная комната будет долго сохнуть после того, как вы ею воспользовались. Например, потребуется некоторое время, чтобы душевая кабина высохла после того, как вы приняли душ.

Как вентилировать ванную комнату, если у вас нет выхода на улицу?

Существуют различные варианты, если вам нужно проветрить ванную комнату, но у вас нет выхода на улицу. Для этих необычных установок потребуется вентилятор для ванны и услуги профессионального подрядчика по ОВКВ. Вы можете создать надлежащую вентиляцию, используя следующие методы.

Использование потолочного вентиляционного отверстия

Установка потолочного вентиляционного отверстия, вероятно, является наиболее эффективным способом вентиляции ванной комнаты без доступа снаружи. Потолочная вентиляция — это уникальная машина, которая позволяет воздуху выходить из ванной комнаты. Другими словами, это машина, которая, как открытое окно, позволяет влаге выходить из вашей ванной комнаты.

Установка потолочного вентиляционного отверстия в вашей ванной комнате гарантирует, что она не останется влажной или сырой. Если у вас нет возможности установить его самостоятельно, вам следует нанять для этого профессионалов. (Vircet, 2020)

ProTip Takeaway: Светильник находится на большинстве потолочных вентиляционных отверстий. В результате они могут функционировать как потолочное вентиляционное отверстие и как источник света.

Использование напольного вентиляционного канала

Вентиляция через крышу невозможна, если ваша ванная комната расположена вдали от внешней стены. Это распространенная проблема в ванных комнатах, расположенных под лестницей.

В ванных комнатах без доступа снаружи можно использовать воздуховоды для вентиляции ванных комнат, если потолочная вентиляция невозможна.

 Напольный вентиляционный канал — это специальная машина, в которой используются напольные решетки для удаления влаги и плохого воздуха из вашей ванной комнаты.

Другими словами, вентиляционный канал в полу обеспечивает дополнительную точку выхода неприятных запахов и снижает уровень влажности в вашей ванной комнате. Это достигается созданием, открытием и вытягиванием воздуха.

Потолочные вентиляционные отверстия считаются более эффективными, чем напольные. И это несмотря на то, что напольные воздуховоды эффективны.

ProTip Takeaway: Запросите у своего подрядчика по ОВКВ установку вентилятора в ванне через пол. В этом случае вентиляционное отверстие проходит между стыками пола и выходит за наружную стену.

Использование дополнительных воздуховодов

Недостаточная вентиляция в вашей ванной комнате может быть связана с тем, что имеется только одноэтажный воздуховод, когда требуется два или три. Итак, если воздуховод на одном этаже не обеспечивает достаточную вентиляцию, вам следует добавить еще один.

Если один из воздуховодов на потолке вашей ванной комнаты не работает должным образом, ситуация аналогична. Чтобы увеличить мощность вентиляции, просто добавьте еще один или два потолочных воздуховода. (Vircet, 2020)

Вентиляция через балку

Вентиляция через потолок аналогична этому методу. Вместо того, чтобы полагаться на сложную систему воздуховодов, вы бы прорезали отверстие в полости балки первого этажа, чтобы выводить воздух из ванной комнаты наружу. Это недорогой и эффективный способ проветрить воздух в ванной комнате в подвале.

Проблема заключается в сложности установки вентиляции через полость балки. Полости перекрытий представляют собой тесные, труднообрабатываемые помещения. Вы также можете столкнуться с трубами или другими препятствиями, которые необходимо обойти, чтобы пройти через воздуховод.

Использование правильного вентилятора для ванны

Подрядчик по ОВКВ установит соответствующий вентилятор для ванны. Он также установит надлежащую систему вентиляции от ванной комнаты до ближайшего выхода. Это позволяет вентилятору выводить влагу и запахи из ванной комнаты наружу. В результате место для купания остается сухим и гигиеничным.

Размер вентилятора для ванны определяет, сколько воздуха он может перемещать в любой момент времени. Размер вентиляторов измеряется в CFM (кубических футах в минуту) (CFM). Это относится к тому, сколько воздуха вентилятор может удалить за одну минуту в кубических футах.

Вентилятор мощностью 1 куб. фут в минуту (CFM) требуется на каждый квадратный фут площади ванной комнаты. Для надлежащей эффективности в стандартной ванной комнате потребуется вентилятор мощностью 40 кубических футов в минуту.

Вам необходимо точно определить частоту использования ванной комнаты в дополнение к размеру ванной комнаты. Например, если несколько человек делят ванную комнату, вам понадобится вентилятор с немного более высоким рейтингом CFM. (Посаженная лачуга, 2021)

Использование рециркуляционного вентилятора для половинной ванны

Важно помнить, что рециркуляционный вентилятор не выбрасывает воздух наружу. Он очищает воздух в вашей ванной комнате через фильтр, гарантируя устранение всех запахов. Поскольку нет установленных душевых кабин, уровень влажности недостаточен. Поэтому это отличный выбор для полуванн.

ProTip Takeaway: Если у вас напряженный утренний график, подумайте об установке вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности. Эти устройства определяют, когда уровень влажности в помещении слишком высок, и регулируют скорость вращения вентилятора.

Нанять профессионала

Самостоятельно проветривать ванную комнату может быть слишком сложно, и что-то может пойти не так. Поэтому следует нанять профессионала.

 Профессионалы обучены действовать в различных ситуациях. Они также способны проветривать практически любое помещение. У большинства домовладельцев нет знаний или инструментов для установки определенных типов вентиляционных систем.

Единственным недостатком найма профессионала для установки новой вентиляции является то, что это обычно дорого. В результате вам следует нанимать профессионала для установки или улучшения вентиляции ванной комнаты только в том случае, если вы уверены, что не сможете сделать это самостоятельно. (Экспертный домашний отчет, 2021 г.)

ProTip Takeaway: Наймите подрядчика по HVAC при установке вентиляционного отверстия под ванной на улицу.

Вытрите любые лужи

Капли капают, а лужи нельзя упускать из виду. Немедленно вытрите любые лужи воды, которые вы заметите, с помощью впитывающего коврика для ванной.

 На полу в ванной комнате без луж безопаснее. Это также гарантирует максимально быстрое высыхание полной ванны в течение 15+ минут работы вентилятора. Это помогает предотвратить рост спор плесени и грибка.

Заключение

Установка вентиляционного отверстия в ванной без доступа снаружи потребует услуг опытного подрядчика, если вы находитесь в Хьюстоне, штат Техас. Подрядчик поможет вам определить, какой метод наиболее подходит для вашей ситуации.
