Торцовочная пила своими руками / Хабр

Самоделка, самоделка, самоделочка! Что есть самоделка на самом деле, попробуем разобраться в этом на примере собранной мной торцовочной пилы.

Это не самый сложный станок, который мне довелось произвести на свет, тем более он делался для себя. Самоделка ли это – надеюсь в ходе моего размышления, ответ на этот вопрос будет ясен ближе к концу статьи.

---

Концепция этого станка

У меня, наверное, как и у многих есть хобби – я люблю что-либо изобретать, проектировать, собирать своими руками, но подход к этому довольно своеобразный. В одной из своих статей я уже рассказывал про изготовление станка с ЧПУ из того, что скопилось у меня в гараже (конечно, многое пришлось докупать). На этом станочке я многое уже попробовал изготовить, в том числе различные барельефы и поделки из дерева. Собственно, они мне и запали в душу, хочется продолжать работать с деревом с использованием станка с чпу, но при этом не хочется создавать полноценную столярку (хотя возможно к этому и приду).

Для того чтобы что-то сделать на станке с ЧПУ нужна заготовка и не всегда для этого хватает ширины или толщины доски, тогда приходится склеивать заготовку из нескольких кусков, получив щит. Предварительно заготовки для будущего щита надо обработать, сделать все плоскости ровными и по возможности перпендикулярными. У вас, наверное, сразу возник вопрос — «почему бы просто не купить этот щит» — потому что из твердых пород дерева щит не везде найдешь и еще меньше их сделано качественно, да и цена у этих щитов откровенно сказать — так себе.

Исходя из этих причин и куда весомее  — собственного интереса, решил изготовить станочек, который мог бы торцевать и даже при желании распиливать доски вдоль, а также занимал не так много места.

Сразу признаюсь, что идея не нова, и я ее подсмотрел в Интернете, но исполнение немного отличается.

Конструкция

Когда я чуть выше написал про довольно своеобразный подход, то я имел ввиду проектирование всех своих изделий (станков, приспособлений и механизмов) в CAD программах со всеми вытекающими из этого «плюшками».

Теперь непосредственно про конструкцию, в основу которой легла ручная циркулярная пила.  Предварительно я ее обрисовал, получив упрощенную 3Д модель, далее вокруг пилы построил механизм перемещения и основание, попутно определившись с покупными элементами всей конструкции.

Ширина станочка получилась сама собой после обрисовки пилы, длина тоже определилась из того, что цилиндрические направляющие продаются не менее одного метра. Если брать 1 метр направляющей, то получится длина хода довольно маленькая, так как направляющая должна распилиться на пополам и каждую сторону необходимо отторцевать, как итог берем 2 метра.

Все элементы конструкции связаны металлическим листом толщиной 10 мм торцы основания и 6 мм подвижная каретка.

Изготовление

Начал с покупки комплектации, в местном магазине прикупил четыре каретки, опор для направляющих, два метра самой цилиндрической направляющей диаметром 25мм.

Всего необходимо изготовить 3 детали плюс торцануть в один размер направляющие и сделать в них отверстия с резьбой.

Три детали из листовой стали заказал на лазерной резке, для этого отправил технологам файл в векторном формате для раскроя на станке.

Направляющие с припуском на обработку распилил и отдал токарю.

После того как все детали были готовы и лежали в мастерской, мне осталось лишь проделать немного слесарной работы в виде нарезания нескольких резьб в листовых элементах.

Листовые детали отвез на пескоструйную обработку и полимерную порошковую покраску, параллельно с этим купил немного крепежа, наименование и количество которого определилось в ходе моделирования станка.

Через день забрал детали с покраски и собрал станок как конструктор, довольно приятное занятие.

В качестве чернового стола приобрел лист фанеры толщиной 15 мм.

Цена вопроса

Конкретные цифры приводить не буду, но для сравнения скажу, что изготовление станка, обошлось примерно в цену бюджетной торцовочной пилы из магазина.

Размышления на тему самодельности

Мыслей конечно по этому поводу много, и они могут показаться несколько сумбурными, но все же.

Можно пойти альтернативным путем и изготовить данный станок исключительно при помощи болгарки и дрели, не прибегая к конструированию и моделированию. При этом потратить кучу времени на выпиливание деталей болгаркой из ржавого листа, а вечером, принимая душ, высмаркивать черные сопли, превозмогая мышечную боль и усталость.

На покупнине конечно тоже можно сэкономить, постараясь найти что-то подходящее для этого в металлоприемке. Но сколько на это может уйти времени, и найдете ли?

Еще вариант  — сделать все из фанеры, как это сделал автор видео, из которого я взял идею станка. Вроде у него и жесткости хватало и в целом все работало, да и дешевле, но в руках я такой станок не щупал…

Каждый выбирает тот вариант, который ему ближе.

Отчасти я сделал все сам: спроектировал, собрал. Другую часть работы за меня сделали люди. Получается, что я и не сам все делал – значит у меня не самоделка?

Что характеризует самоделку? Самостоятельность изготовления и/или применение только ручного инструмента в изготовлении? А может быть что-то еще?

А что думаете Вы на эту тему?

---

Прошло некоторое время, и описываемый выше станок был доделан. Были учтены некоторые комментарии, но не все. Отдельной статьи доделка не заслуживает, но вот эта статья будет более полноценной.

---

Еще одна небольшая модернизация о которой наверное стоит упомянуть в этой статье…

Добавил лазерный указатель линии принцип работы которого основан на основе преломления лазерного луча в стекле цилиндрической формы.

из циркулярной или дисковой пилы, чертежи

Данное приспособление используется не каждый день, но его отсутствие доставляет немало хлопот при ремонте помещений и возведении деревянных конструкций. Устройство применяется в различных сферах деятельности человека. Многие стараются приобрести такую пилу для бытовых нужд. Однако стоимость оборудования не всегда удовлетворяет покупателя. Торцовочная пила своими руками — вот выход из создавшегося положения. Для ее создания можно использовать ручную болгарку, электродрель или бензопилу.

Содержание

• Достоинства и минусы самоделок
• Разновидности торцовочных пил
  • Маятниковая
  • Комбинированная
  • С протяжкой
• Пошаговое руководство
  • Подготовка основания
  • Определение высоты полки для поперечного движения
  • Конструирование полки
  • Выставление ограничителей
  • Выставление направляющих для заготовок
• Сравнение самодельных и готовых изделий: что лучше выбрать для дома
• Возможные неисправности и ремонт
  • Расхождение поверхностей в боковом упоре
  • Нарушена точность пиления
  • Ремонт двигателя и редуктора

Самодельная торцовка

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

• края деталей становятся гладкими без заусенцев;
• позволяет соединять смежные конструкции под углом;
• при стыковке деталей не остается зазор между ними.

Основные преимущества работы с самодельной торцовки:

• во-первых — экономия на покупке строительного материала;
• во-вторых — технические характеристики создаваемого инструмента можно подбирать самому: мощность двигателя, размер отрезного круга, глубина пропила.

Недостатки:

• продолжительность эксплуатации зависит от вида материала, которое используется при создании оборудования;
• самоделки не оснащены системами безопасности;
• домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно посмотреть на ютуб канале.

Разновидности торцовочных пил

Эти нехитрые приспособления позволяют выполнять ровные надрезы под прямым и произвольным углом. Перед тем, как сделать торцовочную пилу своими руками из ручной циркулярной пилы или болгарки, нужно ознакомиться с типами конструкций.

Существуют несколько видов пил.

Маятниковая

Небольшого размера станок, где режущий диск закреплен на маятнике. Лезвие движется вперед-назад, а обрабатываемое полотно может подниматься вверх-вниз и поворачиваться. Таким образом, удается регулировать угол распила.

Маятниковая пила

Комбинированная

В конструкцию оборудования входит дополнительный стол для распиловки материала. Существует возможность в процессе работы менять угол распила. Используется одновременно в виде торцевой пилы и циркулярной.

Для справки! Комбинированные приспособления в домашних условиях встречаются редко, в основном это столярные мастерские.

С протяжкой

Предназначены для сложного распила с соблюдением угла высокой точности. Пользоваться ими несложно, диагональная резка получается безупречной. Особенностью инструмента является поворотный модуль, упрощающий работу.

Пошаговое руководство

Современный рынок предлагает покупателю большой ассортимент продукции, среди которых есть качественные товары и недорогие аналоги. Но, иногда, стоимость специализированного инструмента сильно завышена. Что касается самоделок, то торцовочную пилу из ручной циркулярки своими руками реально изготовить в домашних условиях.

Торцовочная пила

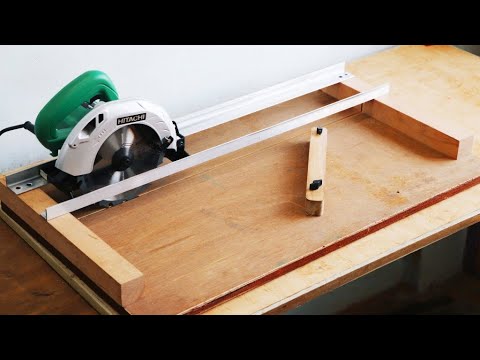

Как именно создается торцовка своими руками подробно рассказано далее.

Материал и инструменты:

• лист фанеры;
• оцинковка;
• две мебельные направляющие или труба;
• соединительные элементы;
• электродрель;
• лобзик по дереву;
• распиловочный диск;
• плоскогубцы;
• нож, рулетка;
• клей.

В качестве упора для полки может использоваться оконная или дверная петля.

Для справки! Некоторые умельцы устанавливают двигатель от стиральной машины. Такие станки применяют для отреза.

Подготовка основания

Необходимо взять лист толстой фанеры и сделать в нем пропил для движения диска. Основание должно быть массивным, чтобы удержать полку с пилой. Размеры основания зависят от назначения будущей конструкции.

Работы лучше выполнять по заранее составленному чертежу, схеме. В основании подготавливается специальный паз, по которому будет двигаться пильный диск.

Деформированные листы с нарушенной целостностью в работу брать не разрешается.

Резак из болгарки

Определение высоты полки для поперечного движения

Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.

Конструирование полки

Фрагмент толстой фанеры или ДСП, который устанавливается вдоль пропила под зубчатый диск. Крепление осуществляется на уголках саморезами на определенную высоту. Полку можно укрепить вторым слоем фанерного листа.

Выставление ограничителей

После закрепления полки, следует приступить к установке пилы. Ее необходимо зафиксировать таким образом, чтобы она входила в пропил и ничего не цепляла. Для этого используют ограничители. Материалом служит та же фанера. Крепят ограничители при помощи клея.

Выставление направляющих для заготовок

Выполняется из куска фанеры или ДСП шириной не меньше 10-ти сантиметров. Длина ее больше стола на 15-20 %. Крепится полоса струбцинами в двух местах. Направляющая меняет положение под нужным углом.

Сравнение самодельных и готовых изделий: что лучше выбрать для дома

Заводские станки способны делать продольные пропилы высокого качества. Угол можно выставлять любой.

Основные преимущества торцовки из циркулярки от производителя:

• функциональность;
• оснащение системой безопасности.

Стоимость заводских изделий не всегда подходит для бюджетного покупателя. По сравнению с готовыми станками, торцовка по металлу своими руками не всегда обладает достаточной мощностью. В них нет качественных защитных приспособлений.

Пилы самодельного производства не укомплектованы градуировочной шкалой. В большинстве случаев используются подручные детали, которые не отличаются надежностью. Поэтому, торцовка из ручной циркулярки не всегда имеет высокое качество.

Отличная торцовка из болгарки своими руками получается с использованием поршня и шатуна автомобильного двигателя. Такая конструкция незаменима в условиях мастерской.

Совет. Перед самостоятельным изготовлением дисковой торцовочной пилы, следует определиться, для каких целей она будет использоваться. От этого зависит тип будущей конструкции.

Возможные неисправности и ремонт

Часто встречающиеся неисправности торцовки из болгарки своими руками.

Ремонт торцовочных пил

Расхождение поверхностей в боковом упоре

Негативно сказывается на точности распила. Если при работе заметна разность запиливания справа и слева, в этом случае необходимо:

1. Снять упор.
2. Подготовить тонкий фрагмент гетинакса.
3. Сделать выкройку выравнивающей поверхности.
4. Положить ее на столешницу.
5. Приклеить гетинакс к боковым поверхностям при помощи эпоксидной смолы.
6. Обрезать неровности.

Нарушена точность пиления

Причина может заключаться в кривом диске. Для исправления такого результата следует:

1. Отключить станок от сети.
2. Поднять кожух защиты.
3. Приставить маркер к поверхности зубчатого диска.
4. Провернуть его на полный оборот.
5. Ослабить крепление пилы и повернуть ее на 180 градусов.
6. Затянуть диск.
7. Приложить маркер другого цвета и повторить вращение.
8. Сравнить два нарисованных кольца.
9. В случае расхождения заменить диск.

Ремонт двигателя и редуктора

При появлении запаха гари, искрения в двигателе, мотор гудит, но не крутится диск, нужно выполнить следующие действия:

1. Снять диск.
2. Достать редуктор.
3. Осмотреть щетки.
4. Проверить смазку.
5. Вызвать мастера или заменить на новый двигатель или редуктор.

Торцовка из ручной циркулярки не часто применяются в домашнем строительстве. Однако, иметь ее у себя дома не будет лишним. Главное, чтобы пила качественно выполняла свои функции и разрезала детали под определенным углом в разных направлениях. Торцовка по дереву своими руками — незаменимый помощник при строительстве индивидуальных зданий и сооружений.

Какая пила лучше: торцовка или циркулярка?

Торцовочные пилы

* * *

Содержание:

• Принцип функционирования торцовки
• Особенности циркулярной пилы
• Что выбрать: торцовочную или циркулярную пилу

Автор: Владимир Боровский

эксперт категории: Ручной и электроинструмент

Деревообработка — это одна из самых популярных и востребованных сфер деятельности на сегодняшний день. И не один мастер не обойдется в своей работе без таких инструментов, как циркулярная пила или торцовочная. Тут возникает вопрос, который часто можно услышать от наших клиентов: что из них лучше, чем удобней работать и может ли один инструмент выполнить задачи другого или полноценно заменить.

Основной рабочий механизм обеих пил – пильный диск. В зависимости от моделей и их назначения, диаметры, количество зубов, толщина и угол заточки зуба бывают разные. И важно понимать, что от производителя диска и количества зубов по большей части зависит качество обработки заготовок. Ведь когда распил ровный и точный, дальнейшие работы по сборке деревянных конструкций происходят быстро.

Как функционирует торцовая пила

Торцовочная пила, как и циркулярная работают по одному принципу, но имеют разные настройки и возможности.

Конструкция представляет собой стол с поворотной центральной частью, боковые столы для упора заготовки, двигатель, закрепленный к ней с возможностью наклона в разные стороны и протяжкой, если это предусмотрено в модели. Пилы используют диаметр дисков от 165 до 315 мм. Основное назначение — работа по дереву, но при установке специальных пильных фрез могут работать с алюминием.

Теперь поподробней о торцовочной или маятниковой пиле. Основная ее задача — поперечный распил заготовок под прямым или произвольно выбранным углом. По типу питания они делятся на два вида: аккумуляторные и сетевые. По конструкции бывают маятниковые и консольные (пилы с протяжкой), а также универсальные, где самый основной узел — это привод от двигателя к диску.

Типы приводов:

1. Редукторный привод. Бывает двух видов: с прямозубой и косозубой парой. Первый — самый популярный и дешевый, но в последствии работы будет увеличиваться поперечный люфт, второй наоборот не имеет такого минуса, более удобен и практичен в использовании.
2. Ременной привод. В основном, используется в профессиональных торцовках, он очень прост в использовании, легко меняется в случае выхода из строя. Точность выполнения работ наивысшая.

В совокупности это все дает вам возможность производить резы под следующими углами — 90х90, 90х45, 45х45. Все эти плоскости идеально подходят для любого мебельного производства и позволяют зарезать заготовки для стыков почти под любыми углами. К удобству пользования еще отнесем: подсветку рабочей зоны, лазерный указатель, регулировку оборотов, прижимные струбцины, фиксирующие надежно заготовку, а это залог безопасности точности выполняемых работ.

Самые популярные торцовочные пилы

ТОП 5

Ваш промокод на скидку

С рейтингом лучших торцовочных пил вы можете ознакомьться в статье: «Рейтинг торцовочных пил 2017 — Топ 10 лучших».

Разобраться с устройством и возможностями торцовочных пил поможет статья: «Характеристики и особенности торцовочных пил».

На какие критерии стоит обратить внимание при выборе, читайте в статье: «8 правил выбора торцовочной пилы».

Возможности дисковой пилы

Тут я предлагаю внести некоторые уточнения. Циркулярной пилой пользователи называют и ручную дисковую пилу, и настольную циркулярную пилу, а это абсолютно разные инструменты. Ручные пилы конструктивно самые простые, имеют небольшой стол с прикрепленным к нему двигателем. Они легкие, удобные по сравнению с остальными представителями пил и предназначены, в основном, для первичной резки дерева. Линейка, идущая в комплекте, достаточно проста и если ваша заготовка не имеет ровных поверхностей, то распустить доску будет проблематично. У таких пил есть возможность выставить угол наклона до 45%, но фиксация в таком положении не гарантирует высокой точности, для этого вам необходимо будет купить несколько приспособлений, и цена такого комплекта может приблизиться к цене настольной пилы. Но если вам предстоит работа на высоте, в вертикальном положении или роспуск длинных досок, то тут лучшего инструмента не найти.

Что касается настольной циркулярной пилы, она может работать с разными заготовками, но их габариты ограничены рабочей плоскостью стола. Бывают настольными и напольными, двигатель находится внутри корпуса, который регулируется в 2 направлениях, по вертикали выставляется глубина пропила и наклон до 45% по горизонтальной плоскости. Стол снабжен боковым упором и кареткой, позволяющей выставлять разные углы при пилении. По точности этот вариант пилы занимает почетное второе место среди аналогов.

Самые популярные дисковые пилы

ТОП 5

Ваш промокод на скидку

Как подобрать нужную модель циркулярки по рейтингу читайте в статье: «ТОП 10 циркулярных пил».

Торцовка или циркулярка, как сделать выбор?

Чтобы обобщить и систематизировать выше изложенную информацию, а также сделать сравнение более четким, предлагаю изучить таблицу:

Параметры для сравнения	Торцовочные пилы	Ручные циркулярные пилы	Настольные циркулярные пилы
Мобильность	средняя	высокая	средняя
Мощность	высокая	средняя	высокая
Возможность работы по дереву и алюминию	есть	есть	есть
Фиксация заготовки	есть	нет	нет
Точность реза	высокая	средняя	высокая
Простота обслуживания	требовательна к уходу	минимальный уход	требовательна к уходу
Продольный пропил	нет	есть	есть
Поперечный пропил	есть	есть	есть
Безопасность	высокая	средняя	средняя
Многофункциональность	высокая	низкая	средняя
Регулировка реза под 45%	есть	есть	есть
Регулировка гулбины пропила	есть	есть	есть
Люфт	минимальный	допустимый	минимальный
Разнообразие аксессуаров	минимальное	высокое	минимальное
Диапазон устанавливаемых пильных диска	высокий	средний	высокий

На самом деле количество параметров для сравнения характеристик пил достаточно много, особенно частый вопрос у покупателей, можно ли делать ту или иную работу одним инструментом. Конечно нет. Первое, о чем надо помнить — правило безопасности, ведь пренебрегая им можно получить серьезную травму. Также в случае самостоятельной переделки инструмента вы вносите конструктивные изменения, снимающие инструмент с гарантийного обслуживания.

Пилы — инструмент достаточно популярный как для ремонта дома, работ по дереву или же профессиональной стройки. И как было указано выше, большинство рабочих операций идентичны, но по-хорошему выполнить одной пилой весь спектр работ у вас не выйдет.

Ручные циркулярные пилы всегда будут занимать лидирующие места по продажам, так как они более дешевые, легкие и часто умельцы их переделывают в настольную циркулярную пилу. Их удобно с собой перевозить, хранить и обслуживать.

Настольные циркулярные пилы — прекрасный инструмент, как для профессионала, так и для любителя, но для работы с этим инструментом вам необходимо свободное пространство, тут можно и торцевать, и распускать, и подрезать. Единственное с чем можно будет столкнуться — неудобство работы с большими заготовками, для них необходимо приобрести или пилу дороже, или делать дополнительные упоры самостоятельно, протяжку заготовки вы производите руками.

Торцовочные пилы — идеальный инструмент для точных работ, ведь конструкция их изначально разрабатывалась с учетом длительной работы и высоких нагрузок при этом сохраняя свои параметры. И только в классе торцовок есть многофункциональные машины, которые снабжены верхним столом и могут одним движением руки превратиться в небольшой циркулярный станок. Стоит заметить, что такая доработка рассчитана только для мелких порезок, а сам инструмент становится более громоздким и тяжелым. Существенное преимущество торцовочных пил — возможность пиления под любыми градусами, а надежная фиксация заготовки сделает вашу работу безопасной и качественной.

Подробно о том, как выбрать хорошую и универсальную циркуляционную пилу читайте в статье: «Как выбрать циркулярную пилу».

Если у вас возникли вопросы после прочтения статьи, оставляйте комментарии ниже. Я с радостью на них отвечу!

Поделиться

* * *

Как сделать идеальный рез с помощью циркулярной и торцовочной пилы (сделай сам)

Обновлено: 11 июня 2021 г. Освойте эти сокращения и делайте их безопасно.

Следующий проект›

Семейный мастер на все руки

С помощью торцовочной и циркулярной пилы режьте чище и безопаснее. Избавьтесь от необходимости делать сложные пропилы, такие как погружные и косые пропилы, на широких, коротких и даже крошечных досках.

By the DIY experts of The Family Handyman Magazine

Time

An hour or less

Complexity

Intermediate

Cost

$51–100

Tip 1: Let Cutoffs Drop Free во избежание заклинивания лезвия

Распиловка длинной доски

Поддержите длинные обрезки, укладывая доски друг на друга и разделяя их деревянными полосами, как показано на рисунке. Убедитесь, что конец отрезка свободно падает.

Отрезать конец доски обычно несложно. Короткий обрезанный конец просто отваливается. Но разрезать длинную доску пополам — это другое. Вы можете держать один конец, но другой должен свободно падать, иначе лезвие заклинит. Хитрость заключается в том, чтобы позволить отрезанному концу немного опуститься, но не настолько, чтобы он полностью отломился до того, как разрез будет завершен. Один из способов — поддержать доску деревянными планками, как показано здесь. Вы также можете постоянно поддерживать доску, укладывая ее на жертвенную доску равной длины. Настройте лезвие так, чтобы оно резало примерно на 1/4 дюйма глубже, чем толщина дерева. Держите или зажмите сторону вратаря и позвольте другой стороне свободно двигаться.

Совет 2: Закрепите заготовку для точных пропилов под углом

Косой рез на широкой доске

Закрепите заготовку для реза под углом. Затем уберите защитный кожух, чтобы начать косой рез. Отпустите его, как только лезвие полностью войдет в дерево.

С помощью циркулярной пилы можно сделать четкие и точные пропилы под углом или под углом, но это сложно. Защитный кожух может залипнуть, что затруднит начало работы. А поскольку лезвие расположено под углом, сложнее точно следовать линии, не перекручивая пилу и, возможно, не заклинив лезвие.

Две вещи помогут вам безопасно сделать хороший косой срез. Первый — зажать доску, которую вы режете. Зажим позволяет одной рукой поднимать защитный кожух, пока не начнется косой срез. Во-вторых, используйте направляющую линейку, такую ​​как гигантский квадрат скорости, показанный на рисунке. Это позволяет вам сосредоточиться на постоянном движении пилы вперед, не беспокоясь о следовании по линии. Если возможно, режьте более широкой частью станины на стороне «хранителя» доски для лучшего контроля и более точных скосов. Ближе к концу скоса сконцентрируйтесь на продолжении прямолинейного движения.

Совет по безопасности для дисковых пил

Циркулярная пила — один из самых опасных инструментов в мастерской. Несчастные случаи происходят быстро и без предупреждения, а травмы обычно бывают тяжелыми. Завязывание полотна в пропиле, пожалуй, самая распространенная и самая страшная ошибка, потому что полотно пилы подпрыгнет и побежит к вам. Обычно это происходит, когда вы разрезаете длинную доску или большой лист фанеры пополам без надлежащей поддержки. Чтобы избежать этого, убедитесь, что отрезанный кусок может свободно падать или отходить от лезвия. Это устранит любую возможность заедания и сделает все ваши разрезы более безопасными.

Совет 3: Делайте врезные пропилы безопасно

Фото 1: Установите пилу

Крепко держите передний край станины пилы. Поднимите защиту лезвия одной рукой и наведите лезвие вниз, чтобы выровнять его по линии.

Фото 2: Опустите диск в дерево

Запустите пилу и дайте ей набрать полную скорость. Постепенно поворачивайте пилу вниз, чтобы начать рез. Крепко держите пилу, чтобы она не отскакивала назад.

Фото 3: Пиление вперед

Когда станина пилы коснется рабочей поверхности, снимите кожух диска и пилите вперед. Дайте лезвию полностью остановиться, прежде чем поднимать его из пропила.

Погружная резка — полезный метод для начала резки, когда вы не можете начать с края. Одним из примеров является вырезание оконного проема в листе фанеры. Но при плохой технике этот удар опасен. Пила отскочит назад и побежит к вам. На фото хорошая техника. Поскольку вы не можете видеть, что находится под листом, который вы режете, проверьте, прежде чем начать, чтобы убедиться, что путь лезвия свободен. Никогда не наклоняйте пилу к себе во время ее работы. И встаньте сбоку, а не прямо за пилой. Установите лезвие, чтобы резать примерно на 1/4 дюйма глубже, чем толщина древесины.

Совет 4: Замените это тупое лезвие

Прерывистый и чистый срез

Тупые лезвия плохо режут. Острое лезвие режет чисто без особых усилий.

Даже лучший плотник не сможет хорошо работать тупым лезвием. И кроме того, что он делает паршивые порезы, тупое лезвие еще и опасно. Тупые лезвия могут нагреваться и деформироваться или заклинивать, и они имеют тенденцию вылезать из разреза.

Но как понять, что лезвие слишком тупое? Иногда это можно определить, просто посмотрев на закругленные или сколотые зубы. Но лучшим показателем является то, как режет лезвие. Если вам приходится прокладывать себе путь через разрез, ваше лезвие тупое. Острое лезвие скользит даже по самой твердой древесине. Следы ожогов и грубые порезы — другие признаки тупого лезвия.

Многие хозяйственные магазины предлагают услуги по заточке лезвий, но я бы не стал тратить деньги на заточку стальных лезвий. Высококачественные твердосплавные лезвия недороги и могут выдержать множество нагрузок, прежде чем их потребуется заменить.

Хорошим полотном для обычных циркулярных пил является твердосплавное полотно с 24 зубьями и тонким пропилом. Чтобы получить максимальную отдачу от торцовочной пилы, приобретите высококачественный твердосплавный диск с 60 или 80 зубьями. Используйте более дешевое полотно, поставляемое с вашей пилой, для обычной поперечной резки, а хорошее полотно зарезервируйте для тонкой работы.

Совет 5: Зажмите короткие детали в зоне «без рук»

Фото 1: Отметьте опасную зону

Нарисуйте красные линии на станине и упоре пилы, чтобы обозначить зону «без рук». Нарисуйте линии 7 дюймов от 10 дюймов. лезвия и 8 дюймов от 12-дюймовых. лезвия.

Фото 2: Используйте зажимы для мелких деталей

Зажмите короткие детали молдинга. Используйте прочные пружинные зажимы или С-образные зажимы.

В качестве напоминания о том, что руки следует держать подальше от лезвия, большинство новых торцовочных пил имеют красные линии, обозначающие зону «без рук». Но что, если вам нужно отрезать кусок короче, чем 7- или 8-дюймовый. зона громкой связи? Лучшее решение — по возможности отрезать короткие куски от более длинных досок (стр. 54). Однако, когда вам нужно обрезать короткую часть молдинга, используйте зажимы, чтобы удерживать его на месте (фото 2). Вспомогательный упор подходит для этой задачи, обеспечивая лучшую зажимную поверхность. Вы получите более качественные митры, потому что молдинг не может соскользнуть с лезвия. И вы будете уверены в более безопасной резке без помощи рук.

Совет 6: Безопасная резка мелких деталей

Фото 1.

Добавление деревянного упора

Прикрутите дополнительный упор к упору стусла, чтобы закрыть щели. Убедитесь, что он не слишком высокий, иначе он ограничит глубину реза.

Фото 2: Выровняйте срез

Направьте лезвие вниз, чтобы выровнять срез. Прежде чем начать резку, дайте лезвию разогнаться до полной скорости.

Фото 3: Дайте лезвию остановиться

Завершите рез и отпустите переключатель. Теперь вот ключ. Дайте лезвию полностью остановиться, прежде чем поднимать его.

Отрезание мелких деталей — одна из самых сложных и опасных операций на торцовочной пиле. Никогда не знаешь, где окажется кусок. Обычно он становится высокоскоростным снарядом, когда попадает во вращающееся лезвие. Но есть способ избежать этой проблемы. Вспомогательный упор помогает предотвратить падение реза, а остановка лезвия предотвращает его зацепление зубьями.

Еще один прием, не показанный здесь, заключается в том, чтобы остановиться непосредственно перед завершением разреза. Дайте лезвию остановиться. Затем снимите молдинг и завершите разрез канцелярским ножом или копровой пилой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Циркулярная пила
• Зажимы
• Торцовочная пила

Вы также будете использовать дисковые пилы, торцовочные пилы, направляющую для поперечной пилы.

Первоначально опубликовано: 02 октября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Основы торцовочной пилы

: что это такое и когда ее использовать

Торцовочная пила — идеальный инструмент для выполнения точных работ, например, внутренней отделки. Вот обзор плюсов и минусов этой популярной пилы.

Торцовочная пила является основным инструментом в столярной мастерской и пользуется популярностью у мастеров-любителей всех уровней квалификации. Если вы решили добавить торцовочную пилу в свою коллекцию электроинструментов, но не знаете, с чего начать, прочитайте дополнительную информацию и о том, что следует учитывать при совершении покупки.

На этой странице

Что такое торцовочная пила?

Торцовочная пила представляет собой полотно циркулярной пилы с шарнирным креплением, которое можно повернуть вниз в разрезаемый материал. Поскольку шарнир фиксируется на месте, лезвие всегда опускается контролируемым движением, создавая чистые, равномерные разрезы.

Отлично подходит для резки плоских концов, но торцовочная пила также может вращаться влево и/или вправо для резки под углом. Эта универсальность делает торцовочную пилу отличным выбором для тонкой обработки дерева.

Торцовочные пилы часто являются хорошим инструментом для обучения начинающих мастеров деревообработке. Защитный кожух закрывает пильный диск, а распиливаемый материал ложится на торцовочный стол и прижимается к заднему упору пилы (то есть к вертикальной металлической стене).

Новички в деревообработке часто находят такое устройство и простое управление торцовочной пилой менее пугающим, чем открытое полотно ленточной пилы или настольной пилы. А мастерам, у которых есть проблемы с силой рук, часто проще работать с торцовочной пилой, чем с циркулярной пилой.

Это не означает, что торцовочная пила не представляет опасности. К электроинструментам (особенно к пилам) всегда следует относиться с уважением.

Как и большинство электроинструментов, вы, безусловно, можете выполнять работу торцовочной пилы вручную с помощью стусла и ручной пилы или заменив другую пилу. Циркулярная пила может делать те же пропилы, что и торцовочная пила, но гораздо сложнее добиться такой же точности и скорости.

Типы торцовочных пил

Торцовочные пилы характеризуются размером лезвия и типом разреза, который они могут выполнять, а также тем, являются ли они сетевыми или аккумуляторными.

Торцовочная пила

Все торцовочные пилы могут резать под углом, что означает, что лезвие может поворачиваться в любую сторону. Самый простой тип торцовочной пилы может резать под углом вправо и (обычно) влево.

Торцовочная пила

Торцовочная пила не только поворачивается влево или вправо, но и наклоняется под углом, создавая косой срез. Некоторые составные торцовочные пилы допускают наклон в любом направлении, а некоторые ограничивают наклон в одну сторону. Те, которые допускают скосы в обоих направлениях, часто называют «двойным соединением» или «двойным скосом».

Торцовочная пила со скольжением

Одним из основных ограничений торцовочной пилы является ширина пропила. В скользящей торцовочной пиле используются рельсы, позволяющие лезвию скользить на короткое расстояние при резке, добавляя ценные дюймы к ширине реза. (Точную ширину см. в описании производителя.) Многие торцовочные пилы с малым лезвием добавляют направляющие, позволяющие более легкому и портативному корпусу делать пропилы на более широкой кромке.

Торцовочная пила с раздвижным составом

Как и следовало ожидать, торцовочная пила с раздвижным составом имеет скошенные пропилы и направляющие. Это, как правило, самые тяжелые и дорогие торцовочные пилы, но они также и самые универсальные.

Размеры полотна

Торцовочные пилы имеют установленный размер, определяемый диаметром полотна, которое они могут использовать. Это означает, что 10-дюймовая торцовочная пила имеет полотно диаметром 10 дюймов.

Наиболее распространенные размеры торцовочных пил — 10 и 12 дюймов. Большинство 10-дюймовых торцовочных пил могут разрезать доски до шести дюймов под прямым углом и доски до четырех дюймов под углом 45 градусов. Двенадцатидюймовые торцовочные пилы могут резать восьмидюймовые доски под прямым углом и шестидюймовые доски под углом 45 градусов. (Обратите внимание, что это габаритные размеры пиломатериалов, поэтому фактический размер распила будет немного меньше.)

Другие популярные размеры включают 7-1/4 и 14 дюймов для тех, кто работает с узкими деталями или более крупными материалами соответственно. Большинство домашних мастеров выбирают 10-дюймовую пилу, потому что она предлагает отличный баланс цены, портативности и универсальности резки.

С питанием от сети или без аккумулятора

Традиционно торцовочные пилы подключаются к сети, но усовершенствованная аккумуляторная технология позволяет использовать торцовочную пилу вообще без шнура. Существует небольшое количество бензопил, но мы не будем их здесь рассматривать.

Плюсы и минусы торцовочных пил

Плюсы

• Точные поперечные пропилы: Торцовочные пилы позволяют зафиксировать угол и часто имеют упоры, установленные под обычными углами.
• Быстрые, легко воспроизводимые пропилы:  После того как торцовочная пила настроена, она может делать повторяющиеся одинаковые пропилы.
• Менее пугающий для новых пользователей:  Стабильность и защищенное лезвие делают эту пилу хорошей начальной пилой для неопытных домашних мастеров.
• Более доступный для людей с ограниченной подвижностью:  Усорезные пилы позволяют выполнять точные поперечные пропилы без необходимости контролировать вес циркулярной пилы или растягиваться на настольной пиле.

Торцовочные пилы — хороший выбор для точных работ, таких как внутренняя отделка или изготовление рам для картин. Контролируемые движения и диапазон движений торцовочной пилы также облегчают работу мастеров-любителей с ограниченной силой рук.

Минусы

• Ограничение по ширине материала: Для резки широких материалов вам понадобится другой инструмент.
• Тяжелый и громоздкий: Несмотря на то, что сам процесс резки требует небольшой силы, торцовочные пилы гораздо тяжелее для перемещения по цеху, чем циркулярная пила.
• Может занимать место на полу: Угловой стол недостаточно широк для поддержки более длинных досок. Вам придется установить временные опоры с обеих сторон или построить постоянную распиловочную станцию, которая может занимать ценную площадь в небольшом магазине.

Торцовочные пилы не являются хорошим выбором, если вы преимущественно распиливаете длинные пиломатериалы или распиливаете широкий материал. Они обеспечивают отличную рабочую станцию, но не так портативны, как циркулярная пила. Многие домашние мастера, у которых есть торцовочная пила, также инвестируют в настольную пилу для распиловки древесины на заданную длину.

Покупка торцовочной пилы

Готовы подобрать для себя лучшую торцовочную пилу? Вот некоторые факторы, которые следует учитывать:

• Стиль: Торцовочные пилы обеспечивают большую гибкость и гибкость. Раздвижные торцовочные пилы могут работать с более широким материалом, но стоят дороже.c
• Источник питания: Аккумуляторные пилы удобны, но если вы не уверены, что вам нужна такая гибкость, вам, вероятно, лучше использовать модель с питанием от сети.
• Сборка:  У некоторых пил есть угловой стол и рама, которые тяжелее или легче, чем у других пил.
• Удаление пыли: Торцовочные пилы могут образовывать много опилок. Проверьте размер пылесборника, чтобы узнать, совместим ли он с пылесосом или системой пылеудаления в вашем магазине.
• Цена: Планируйте потратить от 200 до 400 долларов на торцовочную пилу в зависимости от размера, источника питания, стиля и конструкции. Модели стоимостью более 600 долларов обычно предназначены для профессионалов, которым требуется высокая производительность или максимальная портативность. Большинство самодельщиков могут найти отличную пилу за 400 долларов или меньше.

Популярные видео

ⓘ

Дэн Стаут

Писатель-фрилансер и автор из Огайо Дэн Стаут в прошлом занимался ремонтом жилых домов, руководителем коммерческих объектов и менеджером по техническому обслуживанию. Он работал практически над всеми аспектами строительства и DIY, включая планирование проекта и получение разрешений, сантехнику, основные электрические работы, гипсокартон, столярные работы, плитку, покраску и многое другое. Он также публикует нуарные фэнтезийные триллеры, в том числе The Carter Series, издательством Penguin, издательством DAW Books.

Ваша первая пила: циркулярная пила против.

Торцовочная пила

Когда я впервые начал заниматься деревообработкой, я сказал отцу, что хочу торцовочную пилу. Он возражал, настаивая на том, что циркулярная пила более универсальна и, следовательно, лучше подходит для первой пилы. Я сдался, и он подарил мне на Рождество циркулярную пилу.

Я занимаюсь деревообработкой уже пять лет, и знаете что? Мой папа ошибался. Я полностью убежден, что в большинстве случаев торцовочные пилы являются лучшим выбором для начинающих, чем циркулярные пилы.

Торцовочные пилы проще и безопаснее в использовании, чем циркулярные пилы. Хотя они могут резать только доски шириной до 12 дюймов, для начинающих проектов этого обычно достаточно. Если вам нужно отрезать более крупные детали, магазины товаров для дома могут сделать это за вас, избавляя вас от необходимости использовать циркулярную пилу до тех пор, пока вы не займетесь более сложными проектами.

Иногда вам может понадобиться циркулярная пила, так что давайте посмотрим поближе!

Примечание. Этот блог содержит партнерские ссылки. Если вы нажмете и совершите покупку, я могу получить компенсацию (без каких-либо дополнительных затрат для вас).

Что такое торцовочная пила?

Торцовочные пилы иногда называют «обрезными пилами», потому что это адекватное описание их работы. Лезвие находится над куском, и вы перемещаете его вниз, чтобы разрезать древесину.

Могут резать прямо вверх и вниз, а также под углом. Первый тип косого пропила называется «усорез», и вы можете видеть это ниже:

Торцовочные пилы также могут выполнять косые пропилы, то есть когда диск наклонен под углом:

Торцовочные пилы выходят из строя при резке широкие куски дерева. Как вы можете видеть на фотографиях, торцовочная пила режет дорожку. Если древесина шире дорожки, пила не сможет дотянуться до нее, чтобы сделать пропил.

Ширина, которую может резать торцовочная пила, зависит от типа торцовочной пилы. Я рекомендую приобрести скользящую торцовочную пилу, которая позволит использовать более широкую доску и повысит универсальность пилы (дополнительную информацию о покупке торцовочных пил см. в этом посте). глубина реза. Я обнаружил, что обычно могу удвоить это, обрезав половину доски, затем перевернув доску и обрезав другую половину в том же месте. Это не идеальное решение, но обычно его достаточно для начинающих проектов.

Для моей торцовочной пилы это означает, что я могу резать доски шириной до 24 дюймов. Циркулярные пилы, безусловно, могут резать доски большего размера, поэтому давайте немного поговорим о них.

Что такое циркулярная пила?

Циркулярные пилы являются переносными пилами. Пила и полотно располагаются поверх дерева, и оператор перемещает пилу вперед, чтобы распилить дерево.

Циркулярные пилы универсальны, поэтому некоторые люди рекомендуют их в качестве хорошей первой пилы. Они могут сделать каждый разрез торцовочной пилой и даже больше.

Они могут резать широкие доски и делать дадо (разрезы, которые не проходят через доску), с которыми сталкиваются торцовочные пилы.

Для начинающего столяра это означает, что дисковые пилы могут распиливать большие куски фанеры, а торцовочные пилы — нет.

Однако пользоваться циркулярными пилами сложнее, чем торцовочными. Чтобы резать прямо, нужна практика, и легко попасть в небезопасную ситуацию. Резка на козлах, например, может защемить диск и вызвать отдачу, когда пила отскакивает назад к оператору.

Из-за этого ими страшнее пользоваться, а если вы немного нервничаете из-за электроинструментов, они страшнее торцовочной пилы.

Почему торцовочная пила должна стать вашей первой пилой

Циркулярные пилы более универсальны, чем торцовочные. Каждый разрез, который вы можете сделать на торцовочной пиле, можно сделать и на циркулярной пиле, плюс еще несколько. Вот почему мой папа (и некоторые другие в Интернете) рекомендуют начинать с циркулярной пилы.

Но пользоваться дисковыми пилами утомительно. Во-первых, сложно резать прямо без какой-либо направляющей. У меня есть направляющая Kreg Rip-Cut, и я использую ее почти при каждом распиле дисковой пилой, потому что без нее я просто не могу резать прямо.

Во-вторых, ваши доски должны быть зажаты и закреплены, что требует дополнительного времени в процессе установки, тогда как с помощью торцовочной пилы вы можете просто прижать доску к упору и резать.

У меня уходит менее 30 секунд на распил под торцовочную пилу, в то время как на настройку и распил циркулярной пилой у меня уходит около 10 минут.

Кроме того, циркулярные пилы более опасны. Торцовочные пилы — довольно безопасный инструмент — за исключением того, что вы просовываете руку на пути лезвия, мало что может произойти.

Но если вы не уложите и не закрепите древесину должным образом, циркулярной пилой легко создать опасную отдачу. Когда вы режете, под деревом проходит лезвие, и, поскольку вы его не видите, легко случайно положить руку, ногу или что-то рядом с ним.

Несмотря на все это, возможно, вы все еще беспокоитесь об аспекте универсальности, так что давайте посмотрим на это поближе.

Для каких проектов на самом деле требуется циркулярная пила

Я просмотрел все проекты по дереву на этом сайте и разделил их на три категории: только торцовочная пила, циркулярная пила необязательно, циркулярная пила обязательна.

Необязательные стойки для циркулярной пилы просто означают, что я использовал свою циркулярную пилу для резки больших кусков дерева, но вы могли сделать эти пропилы в магазине товаров для дома, когда покупали дерево.

Обязательная циркулярная пила означает, что я использовал свою циркулярную пилу так, как нельзя было бы сделать в магазине товаров для дома. Например, на тумбе под телевизор я использовал свою циркулярную пилу, чтобы сделать половинчатые надрезы в дереве, чтобы было похоже, что там есть ящики, хотя их не было.

Обратите внимание, что слово «обязательно» немного вводит в заблуждение — все пропилы также можно выполнить с помощью настольной пилы, но если вы пытаетесь выбрать между торцовочной и циркулярной пилой, у вас, вероятно, нет настольной пилы.

Вывод: подавляющее большинство проектов можно выполнить без циркулярной пилы. Да, когда-нибудь вы захотите приобрести циркулярную или настольную пилу, чтобы расширить репертуар проектов, которые вы можете выполнить. Но я действительно не думаю, что это должна быть ваша самая первая пила.

Когда циркулярная пила должна быть вашей первой пилой

Несмотря на все вышесказанное, определенно есть случаи, когда циркулярная пила является лучшим вариантом.

Во-первых, если вы покупаете пилу для общего обустройства дома, а не для небольших работ по дереву, лучшим вариантом может быть циркулярная пила.

Например, циркулярная пила может подрезать дверь, которая слишком велика. Он может урезать столешницы из мясных блоков для установки на кухне. Обе эти вещи слишком велики, чтобы с ними могла справиться торцовочная пила.

Или у вас просто нет места для торцовочной пилы. Торцовочные пилы — большие стационарные инструменты. Если вы живете в небольшой квартире, у вас может не оказаться места для хранения гигантской торцовочной пилы. В этом случае подойдет циркулярная пила.

(Примечание: в этом отношении, надо отдать должное, мой отец был прав. В то время, когда я покупал свою первую пилу, я жил в квартире с одной спальней, и у меня действительно не было места для митры. пила. К счастью, я с тех пор переехала.)

Торцовочные пилы также значительно дороже циркулярных пил. Циркулярные пилы стоят около 50 долларов, а торцовочные пилы — около 100 долларов, а более крупные и универсальные раздвижные пилы — от 150 до 200 долларов.

Если стоимость является серьезной проблемой, циркулярная пила лучше, чем отсутствие пилы.

Наконец, циркулярные пилы отлично подходят для распила больших листов фанеры. Если вы планируете проекты, полностью основанные на фанере, вам может быть лучше использовать циркулярную пилу.

Имейте в виду, что обучение будет сложнее, если это ваша первая пила.

Что насчет настольных пил?

Настольные пилы могут делать все то же, что и торцовочные и циркулярные пилы, но они дороги и опасны.

Я не рекомендую настольные пилы новичкам просто потому, что это самый опасный инструмент в магазине. Если вы когда-нибудь встретите кого-то, кто получил серьезную травму при работе с деревом, скорее всего, это произошло из-за настольной пилы.
