Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.
Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.
Содержание статьи:
Разновидности теплых полов + их особенности
Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.
Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.
Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.
Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.
Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.
В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами

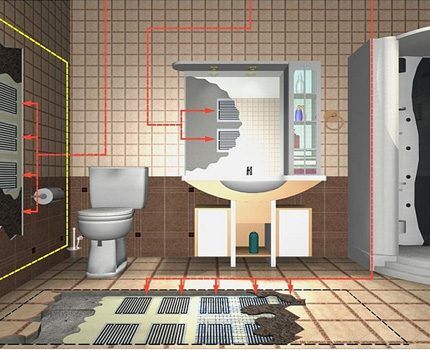

В электрополах нагревательной “сердцевиной” служат:
- нагревательные кабели, маты;
- инфракрасные карбоновые излучатели.
Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.
Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.
Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение
Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть.
Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.
Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.
Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.
Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения. лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.
Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).
Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели
Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.
У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.
Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.
А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.
Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.
Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.
В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку
По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.
И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.
Шаги сооружения электрического пола
Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.
Мощность электропола в ванной
Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.
Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.
Инструкция по монтажу кабелей и матов
Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.
Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).
Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).
Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении
Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.
Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.
Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.
Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.
В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.
Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.
Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.
Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см

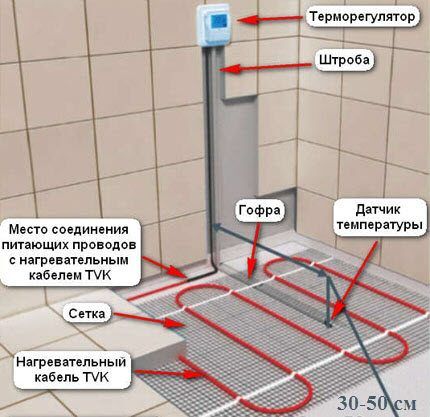

Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.
От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.
Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.
Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.
При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный
Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.
Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.
Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.
Советы по укладке инфракрасной пленки
Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.
Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.
Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами
Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.
Сооружение водяной системы
Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.
Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.
Основательная теоретическая подготовка
Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .
Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы
Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.
Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель
Ряд строгих условий для того, чтобы приступить к монтажу:
- Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
- У двухконтурного котла должен быть запас мощности.
- Все работы выполняются при полностью отключённой системе отопления.
Трубы нужно освободить от теплоносителя.
В толще теплого пола можно выделить обязательные функциональные прослойки:
- основание;
- гидро- и теплоизоляция;
- трубопровод из ;
- бетонная стяжка или гипсоволокно;
- декоративное покрытие пола.
В деревянных домах тоже можно , но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.
Поэтапное руководство по монтажу водяного пола
Сооружение водяной системы является циклом, включающим стандартные виды работ.
Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.
Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).
Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.
Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.
Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.
Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода
Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

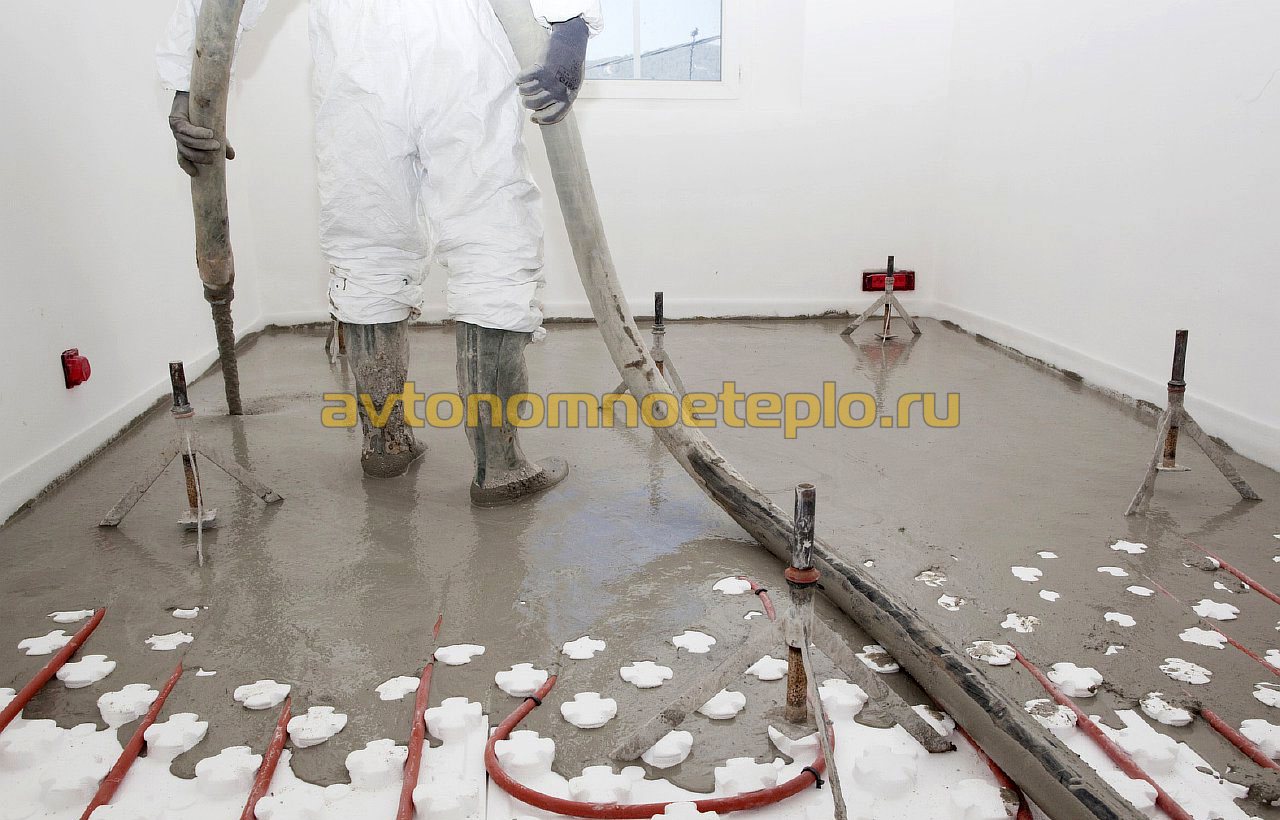

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.
Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше
Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.
Выводы и полезное видео по теме
Видео #1. Наглядная демонстрация шагов установки электрического мата:
Видео #2. Процесс устройства и подключения электрического кабельного пола:
Видео #2. Правила и этапы монтажа труб для водяного теплого пола:
Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.
А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.
Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.
Можно ли делать водяные полы в ванной
Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.
Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.
Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.
Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.
Как укладывать обогреваемые полы в ванной
Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
- Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
- Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
- Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.- Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
- Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
- Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.
Как залить пол в ванной
Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:
- Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
- Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.
Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.
Как в ванной подключить водяной пол
Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.
- От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
- От котла – решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
- От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.
Распространенные ошибки при монтаже и подключении
Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
- Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
- Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
- Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
- Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.
Теплые полы в ванной – электрические или водяные
Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.
Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.
Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.
Содержание:
Обычно в ванной напольное покрытие создают из керамической плитки или керамогранита. Недостаток этих материалов заключается в том, что они холодные на ощупь, и передвигаться по их поверхности некомфортно. Исправить ситуацию поможет обустройство пола с подогревом.
Плюсы теплого пола в ванной
Передвигаться босыми ногами после душа по холодной поверхности плитки в санузле неприятно, особенно в холодное время года. По этой причине установка системы нагрева напольного покрытия является удачным выходом для каждого владельца недвижимости.
Монтаж теплого пола в ванной вполне можно назвать современным решением.
Напольная поверхность с обогревом позволяет обеспечить равномерное передвижение теплых воздушных масс по помещению, а кроме этого покрытие всегда будет сухим. Упавшие на пол капли воды практически мгновенно высохнут. В помещении даже в самых влажных зонах не будет условий для размножения плесени и грибка.
Устройство теплых полов в ванной комнате позволит:
- поддерживать в ней комфортный микроклимат;
- удалять излишки влаги, которые появляются после принятия процедур членами семьи;
- подсушивать влажный воздух от находящихся на полотенцесушителе мокрых вещей.
В жилых домах можно обустраивать две разновидности систем нагрева пола для помещений, где наблюдается повышенная влажность воздуха — водяную и электрическую.
Теплый пол водяной
Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.
Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.
В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.
Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.
Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:
- экономится электроэнергия, цена на которую имеет тенденцию к повышению;
- нет электромагнитного поля и соответственно, излучения.
Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.
А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.
Теплый пол электрический
Когда в доме отсутствует индивидуальное отопление, от такого решения, как теплый пол в ванной от горячей воды следует отказаться. Можно остановиться на другом варианте – обустройстве электрического подогрева покрытия.
Нагревательные элементы при этом будут находиться под стяжкой из бетона, поэтому невозможен непосредственный контакт между жильцами и электрическим кабелем.
Подогрев пола в ванной с использованием электричества реализовать можно одним из двух способов. Первый из них связан с прокладкой электрокабеля, а второй – с монтажом пленочного инфракрасного (ИФ) теплого пола, представляющего собой полотно, имеющее ширину от 40 сантиметров до одного метра.
При прохождении тока через нагревательный электрический кабель, начинается выделение тепла в окружающее пространство. Дело в том, что в данном случае он является проводником с высоким сопротивлением. Непременно под кабель укладывают теплоизолятор, чтобы тепловой поток направлялся вверх, а не грел потолок в соседней квартире.
Из плюсов такой системы можно выделить простоту монтажа, а из минусов – наличие электромагнитного излучения и значительное потребление электрической энергии.
При монтаже ИФ пола нагревающим элементом будет графит. Все компоненты системы запаяны в полиэтилен. Называют ее так по причине того, что она функционирует в инфракрасном диапазоне. Пленки нагреваются до температуры, не превышающей +45 °С.
Основное достоинство теплого ИФ пола заключается в том, что излучение от его поверхности благоприятно влияет на организм людей.
Пленочный вариант отличается от метода, как сделать теплый пол в ванной комнате своими руками с использованием кабеля тем, что в процессе монтажа не требуется обустраивать цементную стяжку. В результате уровень укладки напольного покрытия не поднимется, и работы обойдутся дешевле.
Как видно на фото, полосы пленки располагают параллельно по всей обогреваемой поверхности, а потом соединяют между собой. В том случае, когда одно из полотен выходит из строя, пол в ванной все равно остается теплым. Правда, для подключения электрического обогревательного пола в обязательном порядке следует специально проложить от щитка с УЗО линию на 25 А.
Подготовка к монтажу пола с обогревом
Прежде всего, нужно решить, как утеплить полы в ванной комнате. В зависимости от выбора системы обогрева, составляют план и проект. На схеме отражают место, где будет смонтирован датчик, терморегулятор и подключен нагревательный элемент.
При этом следует учитывать нецелесообразность обогревать пол под ванной и в районе умывальника. Благодаря схеме, можно легко рассчитать количество материалов.
Монтаж пола с водяным обогревом
Монтажные работы выполняют поэтапно:
- В первую очередь, до того, как сделать теплый пол в ванной водяной, надо демонтировать старое покрытие и снять до основания стяжку. Поскольку предстоит трудиться в пыльной обстановке, следует позаботиться о средствах, защищающих дыхательные пути.
- Затем черновую основу необходимо выровнять максимально при помощи самовыравнивающих смесей или цементной стяжки, если высота трещин и других дефектов превышает 10 миллиметров.
- Потом определяют место расположения коллектора и других элементов управления системой. К ним должен быть свободный доступ. Обычно шкаф помещают на небольшой высоте от пола. В него заводят трубы, идущие от нагревательного котла, и монтируют запорные вентили. К этим элементам подключают коллектор в виде трубки и имеющиеся от нее ответвления, а потом к ним подсоединяют трубопровод для горячего теплоносителя.
- На поверхность основания укладывают рулонный гидроизоляционный материал. Его листы раскладывают внахлест, уделяя особое внимание герметичности стыков. Для этого применяют специальную ленту. Не следует забывать о необходимости делать 10-сантиметровый напуск на поверхность стен.
- Монтируют теплоизоляционный слой из технической пробки, минваты, специальных матов или насыпают керамзит. Если помещение располагается на первом этаже, толщина теплоизоляции должна составлять не менее 10 сантиметров. Когда ванная комната находится над отапливаемой жилплощадью, будет достаточно 5-сантиметрового слоя.
- Сверху утеплителя монтируют сетку для армирования или специальный каркас. На них помещают трубы с водой. Специалисты рекомендуют начинать с дальнего угла. В большинстве случаев соблюдают 25-50-сантиметровое расстояние между трубами. Их укладывают по спирали либо змейкой. Нужно знать, что когда монтируют теплые полы в ванной комнате своими руками, промежуток между стеной и крайними трубами не должен превышать 8 сантиметров.
- Подающую и возвратную трубки подсоединяют к определенным вентилям коллектора. Приступают к проверке системы на работоспособность. Для этой цели подают нагретую воду и смотрят, не появились ли протечки. Подачу теплоносителя отключают.
- До того, как приступить к завершающему этапу, необходимо, чтобы пол остыл полностью. Потом заливают еще один слой стяжки, не забывая контролировать горизонтальность покрытия. Высота должна составлять 3-7 сантиметров. После того, как основание высохнет, теплый пол в ванной под плитку или другое покрытие готов. Разрешается эксплуатировать систему подогрева не ранее, чем через месяц – в противном случае в стяжке появятся пустоты или она треснет.
Создание электрического теплого пола
Перед тем, как выполнить утепление пола в ванной до момента укладки системы специально подводят электрокабель к термостату и в завершение заливают стяжку под черновую основу.
Затем приступают к укладке теплоизолирующего фольгированного материала. Если утеплитель не имеет отражающей пленки, задействуют алюминиевую фольгу. Сверху слоя теплоизолятора помещают армирующую сетку, и тогда кабель не будет перегреваться.
Монтируют систему обогрева согласно спроектированной схеме. Кабель фиксируют скотчем или при помощи специальных клипс, наблюдая за тем, чтобы он не перекрещивался. Желательно соединять электрический кабель с нагревательным в месте, максимально приближенном к термостату. В свою очередь терморегулятор располагают на расстоянии 80-100 сантиметров от поверхности пола.
Термодатчик упаковывают в гофрированную трубу и укладывают между двумя рядами кабеля. До заливки стяжки необходимо убедиться в целостности имеющихся соединений и муфт и проверить сопротивление кабеля. Желательно обнаружить недостатки прежде, чем кабель будет вмурован в стяжку, толщина которой примерно 5 сантиметров. Читайте также: «Как сделать теплый пол своими руками – варианты монтажа с примерами».
Гофротруба плюс термодатчик должны выступать над поверхностью стяжки. Вновь измеряют сопротивление кабеля и ожидают, пока раствор застынет. В стяжке не допускаются пустоты, иначе велика вероятность, что кабель перегреется. Систему не включают ранее, чем через 28 дней, до тех пор, пока бетон достигнет максимальной прочности.
Пол с применением термоматов разрешается монтировать под напольное покрытие, путем замуровывания их полностью в плиточный клей.
Монтаж пленочного УФ пола
Если возникли сомнения, нужен ли теплый пол в ванной водяного или электрического типа, можно рассмотреть инновационный вариант обогрева напольной поверхности – пленочный.
Работы, связанные с монтажом инфракрасного теплого пола аналогичны тем, что выполняются при укладке кабеля. Отличие заключается в расстилании полотен пленки параллельно относительно друг друга. Существует одно важное преимущество УФ пола – им можно пользоваться без заливки стяжки прямо под напольное покрытие, которым может быть, например, керамическая плитка. Пленку вмуровывают в плиточный клеевой раствор.
Существует другой способ монтажа УФ пола – сухой с применением специального защитного пленочного материала. Только потом укладывают отделочное покрытие.
Простой монтаж и несложная эксплуатация делают электрический обогрев для пола ванной лучшим решением.
На чтение 9 мин. Обновлено
Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.
При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко делаются гидрополы от полотенцесушителя.
Преимущество тёплого пола перед батареями
В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.
Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.
Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.
Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.
К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.
Можно ли сделать теплый пол от батареи – законно подключение или нет?
В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.
К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.
Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:
- Если в квартире двухтрубная схема подключения батарей;
- При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
- при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.
Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.
К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.
Схемы подключения
Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.
Подключение теплого пола к радиатору
Подключать контур водяного тёплого пола к радиатору — самый простой и лёгкий способ в плане монтажа. Кроме того, обходится такая конструкция не дорого. Но, производить регулировку температурного уровня в системе, смонтированной таким способом не возможно.
К сведению! При подключении пола с обогревом по данной схеме, происходит снижение количества теплоносителя в стояке. Поэтому, выдаётся разрешение на такую врезку в квартире многоэтажки редко.
Для конструирования ТП потребуется насос с небольшой мощностью, он необходим для продвижения теплоносителя по магистрали.
Принцип действий выглядит так:
- Сверху от батареи выводится специальный контур для тёплого пола. На нём устанавливается фильтр, воздушная трубка и циркуляционный насос.
- Второй конец трубы подсоединяется к радиатору внизу. Охлаждённый теплоноситель через обратку батареи будет уходить к месту нагрева.
- На циркуляционный насос устанавливается термоголовка или сервопривод, они способствуют регулировке температурного режима. Когда температура воды в контуре пола превышает допустимый уровень, насос выключается и обогрев приостанавливается.
К сведению! Запитать тёплый пол от батареи напрямую, без регулировочных клапанов невозможно, так как вода в радиаторе имеет степень нагрева в 2 раза больше, чем требуется для полового устройства.
Подсоединение на байпас через балансировочные RTL клапаны (смесительный узел)
Данная схема заключается в подсоединение труб пола к обратке радиатора. Для этого:
- Выводится ветка из обратной трубы.
- На ней производится установка смесительного узла с трёхходовым клапаном оснащённым термоголовкой, и циркуляционного насоса.
- От насоса протягиваются трубы.
- Другой конец петли подсоединяется к обратке отопления через байпас, по ней остывший теплоноситель направляется к месту нагрева. При этом расстояние от подающего до обратного шланга не должно быть меньше 30 см.
- Монтируется двухходовой клапан с головкой на байпасе. Его функция заключается в регулировке температуры воды в магистрали пола. При превышении температурного придела, клапан закрывает выход охлаждённой жидкости из трубопровода. Остывший теплоноситель направляется через байпас к трёхходовому клапану, где он разбавляет горячую воду, идущую в петли пола.
После того, как температурный уровень теплоносителя в полу нормализован, двухходовой клапан вновь освобождает выход остывшей жидкости.
Подключение через терморегулирующий монтажный комплект
Ещё один вариант как можно смонтировать тёплый пол в квартире — использовать монтажный комплект, он рассчитан для подсоединения только одного контура, который способен обогреть небольшую площадь. При данной схеме нет надобности в установке смесительного узла.
Термомонтажное приспособление включает в себя:
- температурный ограничитель для теплоносителя;
- клапан для регулировки температуры воздуха в квартире;
- воздухоотводчики.
При такой комбинированной схеме, вода поступает в петли пола напрямую, а не через коллектор. Но при этом, теплоноситель подаётся в трубопровод нагретый до 80 градусов, остывает он прямо в контуре пола.
То есть, происходит поступление большого количества горячей воды в змеевик, затем термоголовка перекрывает подачу теплоносителя. После остывания его в контуре, подаётся новая порция.
Сконструировать такую конструкцию не сложно, монтажный комплект подсоединяется к радиатору. А так как петля всего одна, но нет надобности в установки насоса, для принудительной циркуляции жидкости.
Данная схема подходит для двухтрубной разводки, при однотрубной потребуется дополнительно установить байпас и балансировочный кран.
Схема с теплообменником
Теплообменник — приспособление из медных пластин, которые передают тепловую энергию от теплоносителя, имеющего высокую температуру к менее нагретой жидкости.
Качество работы данной конструкции выше, так как она лишена недостатков предыдущих схем. Такое устройство отличается длительным сроком службы, так как циркуляция теплоносителя полностью автономна.
Передаётся тепло через оборудованный теплообменник, где происходит изолированное движение воды в змеевике пола и радиаторе.
Монтаж тёплого пола с теплообменником имеет ряд положительных сторон:
- осуществляется автоматическая регулировка температуры пола;
- теплообменник стальной, поэтому имеет длительный срок службы;
- нет риска гидроударов;
- не изменяется гидравлическое сопротивление в центральной отопительной системе.
Процесс подключения производится в следующей последовательности:
- Теплообменник подсоединяется к обратной и входной трубе отопления.
- Затем устанавливается циркуляционный насос.
- После чего, трубы обратки и входа теплообменника соединяются с соответствующими шлангами контура пола, или коллекторной группы, при наличии нескольких петель.
Установка коллектора
Коллектор — устройство, которое отвечает за регулировку подачи теплоносителя и его температуру. С его помощью можно осуществлять балансировку контуров пола и выпускать воздух из системы.
При монтаже тёплого водяного пола в загородном доме коллектор подсоединяется к автономному котлу, в квартире же он подключается к отоплению, к трубе подаче и обратке радиатора.
Пред коллектором, на трубы подачи и обратки устанавливаются запорные клапаны. С их помощью можно отключать тёплый пол для проведения его ремонта.
Чтобы сбрасывать воздух из трубопровода, на коллектор устанавливается воздухоотводчик. А для обеспечения надлежащего движения воды в змеевик пола, на трубе подачи радиатора, перед коллекторным узлом, устанавливается насос.
После чего, один конец полового шланга подсоединяется к подающему выходу коллекторной группы, а второй к обратке.
Трудности, которые могут возникнуть при монтаже
Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:
- Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
- Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
- Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
- В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.
Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.
Первый запуск
По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.
Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.
Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.
Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.
Советы по эксплуатации
Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.
Специалисты рекомендуют при эксплуатации:
- Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
- В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
- Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
- Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
- При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.
К сведению! Тёплые полы практически не требуют проведения дополнительного обслуживания.
Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.
Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.
Видео инструкции
технология укладки и полезные советы
Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.
Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры.
Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.
Популярные разновидности теплых полов и их особенности
Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.
Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.
В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.
Как сделать теплый пол в ванной от электричества своими руками
Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.
Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.
Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.
Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).
Последовательность выполнения работ
Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:
- Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
- Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.
Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.
Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.
Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.
Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.
Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:
Теплый пол водяной под плитку своими руками в ванной
Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.
В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы, в которые добавлена вода с антифризом.
Монтаж водяных теплых полов в ванной комнате своими руками: последовательность
Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:
- Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
- На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
- Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
- На гидроизоляцию укладываются маты из пенопласта или полистирола.
Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.
Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.
По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.
Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.
После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.
Как сделать теплый пол в ванной в квартире с небольшой высотой?
Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.
Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.
Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.
Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:
Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.
которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.
Обогрев частных домов и квартир с помощью водяных теплых полов — достаточно популярный вариант, поскольку система отличается эффективностью и экономичностью. Теплый воздух равномерно поднимается снизу вверх, создавая оптимальный комфорт в помещении. Теплые полы можно реализовать разными способами, это может быть теплый пол от центрального отопления в квартире или электрический, требующий прокладки нагревательного кабеля. Учитывая стоимость электроэнергии, многим жильцам более привлекательной кажется идея установить теплый пол от батареи в квартире. Затраты, в основном, будут на оборудование, а расходы за обогрев – не такие высокие.
Законно ли подключение к централизованной системе отопления?
Распространено мнение, что подключать теплый пол от горячей воды в квартире или радиатора отопления строго запрещено. Это не совсем так. Разрешение в управляющей компании можно получить, если квартира располагается в окончании отопительного контура — на первом либо последнем этаже, в зависимости от схемы подачи тепла. Таким образом, полученная в квартире тепловая энергия не ущемит других жильцов в многоквартирном доме. Как правило, нужно установить счетчик тепловой энергии, и можно спокойно подключать теплый пол от батареи.
Подача теплоэнергии осуществляется через теплообменник для теплого пола в квартире, что позволяет сделать контур теплого пола «автономным», не влияющим на других потребителей тепла.
Как изменится высота помещения от установки теплого пола?
Планируя установить в квартире теплый пол от отопления, нужно продумать не только расходы на материалы, получение разрешения. Важный нюанс – учесть, как поднимется высота пола. Предстоит установить хорошую теплоизоляцию на черновой пол, чтобы тепло не уходило в плиты перекрытия. Для квартир на втором и выше этажах достаточно уложить 3см утеплителя (полистирол и пр.).
Если теплый пол в ванной от полотенцесушителя подключается на первом этаже, ниже которого – подвал или грунт, слой утеплителя должен быть в пределах 5-10см. Далее учитывается размер труб, слой финишного покрытия. В результате получается окончательная цифра, на которую уменьшится высота помещения. Если жилплощадь позволяет, можно покупать оборудование.
Трубы для теплого пола
Учитывая, что водяное отопление пола заливается стяжкой, понятно, что нужно выбирать долговечные трубы. Выбор конкретного материала будет напрямую влиять на то, какой будет цена 1 кв м теплых водяных полов.
Но цена не главное, важно соблюдать условия:
- Не разрешается использовать шовные трубы, при повышении давления они могут лопнуть. То же касается большого числа стыков в контуре теплого пола – это потенциальная причина засора, протечек.
- Нужны прочные трубы, выдерживающие и давление теплоносителя, и тяжесть стяжки, и динамические нагрузки (ориентир – стойкость к давлению не ниже 8 бар).
- Важны высокие показатели стойкости труб к коррозии, химическим веществам, накипи, а также звукоизоляция (чтобы не слышать шум от движения воды).
- Диаметр труб варьируется в пределах 16-20мм (слишком тонкие трубы повысят давление, толстые – повысят потери тепла в общей системе отопления). Перед тем, как подключить теплый пол к существующему отоплению, стоит продумать наличие переходников, арматуры подходящих размеров.
Что нужно, чтобы подключить теплый пол?
Нельзя просто взять и врезать в стояки отопления контуры теплого пола. Вода не будет циркулировать самостоятельно, поэтому понадобится насос. Также необходима система, отводящая скапливающийся в системе воздух. Теплоноситель в централизованном отоплении не отличается чистотой, поэтому для защиты собственной системы теплого пола нужно установить фильтры, улавливающие частицы грязи.
Важно учесть, что теплоноситель в централизованном отоплении может быть нагрет до 80 градусов, и запустить такую воду в свою систему нельзя – это испортит и стяжку, и финишное покрытие, и в помещении будет чрезмерно жарко.
Оптимальная температура теплоносителя в системе теплый пол — до 45 градусов.
Поэтому нужно установить узел, микширующий воду из подачи и обратки, а также приборы, контролирующие параметры. Поэтому в стоимость теплого пола будет входить и цена термодатчика для теплого пола, и термоголовка, и сервопривод, и пр.
Схема подключения теплого пола
Чтобы правильно подключить выбранную систему, нужно подготовить оборудование: циркуляционный насос, сервопривод для коллектора теплого водяного пола, датчик регулировки температуры, распределительный узел, коллектор. Подключение и пробный запуск системы проводят до заливки стяжки.
Главное в системе – распределительный узел, он регулирует температуру теплоносителя.
Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) владелец квартиры регулирует температуру, добиваясь оптимального комфорта и экономии на оплате счетов. Суть работы клапана с датчиком в своевременном перекрытии горячего потока при превышении заданной температуры.
Циркуляционный насос нужен для равномерного распределения в системе теплоносителя. Насос устанавливают после распределительного узла, но после коллекторной группы. От трехходового клапана остывшая вода поступает в насос, далее – в коллектор и по контурам теплого пола. В верхней и нижней части коллектора устанавливают воздухоотвод и сливной кран соответственно.
Схема демонстрирует, как соединить — теплый пол к отоплению в квартирах, замыкающих отопительный контур. Если врезка осуществляется в квартирах посредине, то трехходовой клапан заменяют двухходовым.
Альтернативный теплый пол Xl Pipe
Тем, у кого нет возможности легально подключить отопление пола от батареи, стоит ознакомиться с современной системой Xl Pipe. Читая отзывы на теплый пол xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательный элемент здесь – полиэтиленовая трубка диаметром 2см, заполненная антифризом. Внутри трубки – хромо-никелевый греющий кабель в тефлоновой оболочке.
Конструкция герметична и безопасна. Система не использует насос, коллектор, котел. Теплоноситель здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляют в стяжку. Мебель и технику можно двигать без ограничений, система не повредится. Как говорят отзывы на теплый пол как основное отопление, этот вариант вполне справляется с задачей, температуру можно регулировать по своему усмотрению.
Суть работы Xl Pipe проста и понятна. При включении кабель начинает греть теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими электрическими системами обогрева. Если сравнивать с водяными теплыми полами, то исключаются затраты на покупку котла, коллектора и прочего оборудования.
Обогрев пола инфракрасной пленкой Heat Life
Тем, кто не представляет, как правильно сделать теплый пол от отопления, или не имеет возможности проводить капитальный ремонт в помещении для этого, стоит присмотреться к ИК-отопительной пленке Heat Life. Она применятся в роли основной или дополнительной отопительной системы в офисах, жилых домах, на промышленных и прочих объектах. Те, кто выбирает теплый пол Хит Лайф, отмечают минимум затрат на монтаж и обслуживание, невысокие счета за отопление.
Как правило, монтаж пленки не требует залива стяжки. Применять его можно для нагрева кафеля, линолеума, ламината, керамогранита, прочих вариантов напольного покрытия. Энергия задействуется на нагрев пола, а не воздуха. Вдобавок, инфракрасная пленка может обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки, общая система продолжит работать. Коррозия пленке Heat Life не страшна.
Достоинства и недостатки теплых полов
Среди преимуществ использования водяных, электрических систем теплый пол отмечают экономию на оплате за отопление. Если ногам тепло, даже минимальную температуру можно воспринимать, как комфортную. Монтаж не сложен, внешний вид не привлекает внимания, как стандартные радиаторы отопления. Сквозняков в доме, где есть теплый пол, не будет. Дети не будут простужаться, играя на полу.
Что касается недостатков, они тоже есть. Во-первых, это затраты на оборудование, монтаж. Во-вторых, водяные теплые полы требуют потери нескольких сантиметров от высоты помещения. В третьих, полы должны быть свободны от ковров – иначе, зачем их греть. При возникновении поломки трудно определить, какой участок поврежден. Мебель не должна закрывать пол, чтобы не мешать циркуляции тепла.
Ознакомившись со всеми перечисленными нюансами, можно сделать осознанный вывод о теплых полах, целесообразности их применения в квартире в качестве основного или дополнительного источника тепла. В целом, электрические системы обогрева пола устанавливают в небольших помещениях – в ванной, кухне, санузле. Если планируется обогреть просторную комнату, лучше отдать предпочтение системе на водяной основе. В любом случае, важно проконсультироваться с профессионалами, им же впоследствии доверить монтаж системы, запуск и обслуживание. Так можно получить гарантии безопасности и долговечности системы.
На чтение 10 мин. Обновлено
Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.
Раньше для обогрева помещений использовались в основном радиаторы. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.
Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.
Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.
Нормы и ограничения
Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:
- для спальни, кухни, гостиной — +26;
- для ванны, туалета, прихожей— +31.
По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.
Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.
Особенности комбинированной системы
В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.
Подсоединять водяной пол в смешанной схеме возможно двумя способами:
- К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
- Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.
Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:
- Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
- Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
- Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.
При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.
Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.
Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.
Насосно-смесительный узел
Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.
Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.
Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:
- термостатический клапан;
- погружной термодатчик;
- балансировочный кран с фиксирующим пружинным вентилем;
- циркуляционный насос;
- погружной термометр;
- резьбовая гильза;
- перепускной и запорный вентиль;
- дренажный и шаровой клапан;
- воздухоотводчик;
- перепускной байпас.
Схемы и инструкция по монтажу от одного котла
Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.
Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.
При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.
Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.
Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.
Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.
Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.
В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:
- котёл с расширительным баком — нагревает теплоноситель;
- гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
- радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
- коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
- смесительный узел — в нём происходит разбавление теплоносителя для ТП;
- термостат — головка, которая открывает или закрывает поступление воды в контуры.
Монтаж системы
После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:
- Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
- Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.
- Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
- Устанавливается циркуляционный насос.
- Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.
Схемы со смесительным клапаном
В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.
С 3х-ходовым смесительным клапаном
В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.
Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.
Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.
У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.
Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.
Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.
Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.
Монтаж прост:
- на подачу устанавливается тройник;
- после, подсоединяется циркуляционный насос.
С 2х-ходовым смесительным клапаном
Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.
Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.
Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.
Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.
Использование встроенного котлового насоса
Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.
Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.
Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.
Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.
В этой схеме шлакоуловителем выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.
Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.
Когда можно совмещать системы
Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.
При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.
Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.
Ошибки и проблемные моменты
Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:
- При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
- При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
- Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
- Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
- При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.
Можно не устанавливать перепропускной клапан, если:
- один контур пола будет постоянно открыт;
- насос имеет частотное регулирование;
- автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.
Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.
Видео инструкции
Влажные комнаты становятся все более популярной тенденцией, значительно улучшая функциональность типичной ванной комнаты. Обогрев холодной плитки в мокрой комнате с подогревом пола усиливает ощущение роскоши и чистоты в комнате.
В этом руководстве мы объясним все, что вам нужно знать о отоплении влажной комнаты, в том числе:
- Преимущества использования теплого пола во влажной комнате
- Лучший способ установить пол с подогревом
- Если вы можете использовать пол с подогревом с поддоном
- Как сделать вашу влажную комнату водонепроницаемой
- Идеальные аксессуары для влажных помещений
- Лучшие системы отопления для использования
Преимущества напольного отопления в мокрой комнате
Мокрые комнаты — это современная ванная комната для дома с «открытой планировкой», неограниченным душем, который стекает прямо в пол.Благодаря своей открытой, просторной природе, влажные помещения идеально подходят для обогрева половыми системами отопления.
Подогрев пола — это «невидимое» отопительное решение , означающее, что вам больше не нужно проектировать влажную комнату вокруг громоздкого, громоздкого обогревателя. Обогрев полов в вашей мокрой комнате также обеспечивает большее чувство комфорта и хорошее самочувствие в комнате. Мокрые помещения почти всегда имеют плиточный пол и стены, которые, как правило, даже в местах с подогревом холодные на ощупь.С напольным отоплением холодные плитки под ногами ушли в прошлое.
Напольные обогреватели также намного эффективнее , чем системы центрального отопления. Особенно при использовании системы с одним из наших интеллектуальных термостатов теплые полы могут помочь домовладельцам сократить расходы на электроэнергию.
Нагрев кафельного пола
Мокрые помещения, как правило, облицованы плиткой от пола до потолка с помощью полностью водонепроницаемого герметика и цементного раствора для обеспечения непроницаемой поверхности, которая препятствует проникновению воды через пол и стены.Наиболее распространенные виды напольной плитки для ванной комнаты — керамика и фарфор. Чтобы узнать больше о различиях между этими двумя видами отделки, прочитайте наш блог «Фарфор против керамических плиток для теплых полов».
Плиткаобладает высокой теплопроводностью, благодаря чему плиточные полы идеально подходят для обогрева половыми системами отопления. Плитка быстро нагревается и сохраняет это тепло, а это означает, что полностью выложенная плиткой влажная комната может быть эффективно преобразована в теплую, уютную среду для отдыха.
Установка напольного отопления в мокрой комнате
Warmup предлагает широкий спектр подходящих вариантов отопления, независимо от того, проводите ли вы ремонт и добавление теплого пола в существующую влажную комнату, превращаете ванную в влажную комнату или создаете влажную комнату в рамках нового строительного проекта.
Система подогрева может быть быстро установлена квалифицированным установщиком в вашей влажной комнате всего за один день. Хотя установка может быть простой и беспроблемной, в связи с характером влажных помещений, мы советуем поговорить с экспертом для получения дополнительной информации о том, как добиться успешной первоначальной установки влажных помещений.
Установка пола с подогревом для душа
Теплый душевой поддон, когда вы принимаете расслабляющий душ, — это прекрасный опыт, и с теплом пола Warmup вы можете привнести этот штрих роскоши в свою влажную комнату.
Есть некоторые вещи, которые следует учитывать, если вы ищете это решение для отопления. При использовании электрической системы вам понадобится не менее 12 мм выравнивателя и отделка пола над системой, чтобы можно было безопасно и эффективно проводить тепло — установка душевого поддона непосредственно над системой будет означать нагрев не может сбежать, что приводит к сгоранию системы.Свяжитесь с нами, если у вас есть какие-либо вопросы или проблемы.
Гидроизоляция Вашей Мокрой Комнаты
Важным этапом при строительстве влажных помещений является правильная гидроизоляция. Водостойкая мембрана Warmup настоятельно рекомендуется для влажных помещений. Мембрана, которая продается в комплекте для покрытия стандартной влажной комнаты, имеет трехслойную конструкцию, предназначенную для защиты от трещин на подложке и миграции влаги.
Вторичные источники тепла для мокрой комнаты
Наряду с обогревом пола в мокрой комнате и душевого поддона с помощью системы подогрева пола, влажные комнаты также являются идеальным местом в вашем доме для установки других аксессуаров для ванной комнаты.
Аксессуары для ванной комнаты для влажной комнаты
Принадлежности для обогрева, которые необходимо установить в мокрой комнате, включают в себя серию зеркал-обогревателей Warmup и полотенцесушители с подогревом.
Mirror Defogger идеально подходит для защиты зеркал во влажных помещениях от пара после горячего душа. Подогреватели полотенец с подогревом оснащены передовой технологией нагревательных проводов Warmup, которая быстро сушит полотенца, увлажненные влажной комнатой, сохраняя их мягкими и теплыми.
Лучшие напольные обогреватели для влажной комнаты
Warmup предлагает широкий выбор электрических систем напольного отопления, независимо от того, строите ли вы влажную комнату с нуля или ремонтируете и добавляете пол с подогревом.
Электрические системы
Наши электрические напольные обогреватели предлагают энергоэффективное решение для обогрева вашей влажной комнаты. Ассортимент систем Warmup обеспечивает мягкое, сияющее тепло для холодной настенной и напольной плитки.
Warmup DCM-PRO System — Система отсоединения
Система DCM-PRO — это совершенная электрическая система для подогрева пола, используемая в помещениях с влажной плиткой. Он обеспечивает быструю, равномерную теплоотдачу и обладает уникальным антиразрушаемым покрытием, которое может помочь защитить и предотвратить растрескивание плитки для пола из-за движения основания.Использование водонепроницаемой ленты DCM-PRO с этой системой также всегда рекомендуется для спецификаций влажных помещений, поскольку это значительно повышает герметичность нагревателя.
Warmup Sticky mat System — Коврик для обогрева
Система StickyMat использует самоклеящуюся подложку для быстрой установки. Нагревательный мат толщиной 1/8 дюйма отлично подходит для ситуаций, когда вас волнует высота пола.
стоит
Обогрев вашей мокрой комнаты с помощью системы напольного отопления обеспечивает повышенную энергоэффективность и долгосрочную экономию средств.Подогрев пола, как правило, требует меньших эксплуатационных расходов, чем системы центрального отопления, а отапливаемая влажная комната является более экологически безопасным способом обогрева вашего дома.
Тепловентилятор с соответствующей изоляцией и интеллектуальным термостатом можно приобрести всего за 9,35 долл. США за квадратный фут, а благодаря быстрому монтажу вы можете получить влажную комнату своей мечты меньше, чем вы могли себе представить.
,Когда дело доходит до выбора напольного покрытия ванной комнаты для нового дома, это должен быть один из самых сложных вариантов, чтобы получить право. Он должен не только хорошо выглядеть и дополнять выбранную отделку стен, но также выдерживать воздействие воды и влаги, а также быть устойчивым к скольжению и минимальным техническим обслуживанием.
Возможные варианты включают:
- Керамогранит и керамическая плитка (часто выбор по умолчанию)
- LVT (роскошная виниловая плитка)
- камень
- каучук
- полированный бетон
- паркетная доска
Выбор ванной комнаты от пола до Создай свой образ жизни
Для начала, ваш образ жизни повлияет на ваше решение.Например, для семейной ванной комнаты, используемой маленькими детьми, потребуется пол, способный противостоять частым брызгам воды и лужам воды, а также обеспечивающий сопротивление скольжению, тогда как смежная с главной спальней — это совсем другое дело.
Как правило, большинство типов поверхностей подходят для семьи со взрослыми детьми или взрослыми жителями, но если у вас дома есть очень молодые или пожилые люди, необходимо учитывать определенные опасности.
Образ жизни: семья с маленькими детьми
Семейная ванная комната, используемая маленькими детьми, будет требовать пола, способного противостоять частым брызгам воды и лужам воды во время купания, а также обеспечивать сопротивление скольжению.
Резина и винил являются износостойкими и хорошо выдерживают воздействие воды. Широкий выбор цветов и узоров означает больше возможностей для игровой и веселой схемы дизайна.
Более того, резина и винил намного мягче, если ваши дети будут падать.
Образ жизни: пожилой человек
В ванной комнате должен быть доступ с хорошим уровнем сопротивления скольжению, а пол — мягкий под ногами в случае падения.
Винил — это отличный выбор, поскольку он поставляется с различными вариантами отделки и может имитировать камень и дерево.
Резина хороша с точки зрения обслуживания и комфорта, но она может быть очень скользкой, поэтому выбирает ту, которая имеет высокий рейтинг сопротивления скольжению .
Паркетные полы выглядят великолепно и теплее, чем плитка (и не такие твердые), но для поддержания их в хорошем состоянии требуется немного больше внимания.
Фарфоровая и керамическая плитка
Важно отметить, что фарфор и керамика не являются одним и тем же материалом. Фарфор изготавливается из более плотных глин и дольше подвергается обжигу при более высокой температуре — впоследствии он становится более твердым и менее пористым материалом.
Узор и цвет керамической плитки обычно обжигают как поверхностный слой, тогда как керамогранит имеет тенденцию быть (но не всегда) сквозным. Крайне важно, чтобы вы рассмотрели отделку, так как высоко полированный керамогранит может быть очень скользким во влажном состоянии, что делает его непригодным для ванных комнат.
Bert & May цементно-энкаустических плиток Green Majadas можно запечатать для использования во влажной комнате (£ 125 / м²) (Фото: Bert & May)Линии затирки между плитками могут быть неприемлемыми кто предпочитает дома с низкими эксплуатационными расходами.
Ожидайте платить от 20 фунтов стерлингов / м² за керамогранитный пол.
Керамогранит:
- Устойчив к износу
- Непроницаем для воды
- Устойчив к загрязнениям
- Легко чистить
- Гигиеническая поверхность за вычетом проблем с аллергией на мягкие поверхности, такие как ковер
- Универсален и доступен во многих вариантах отделки ( некоторые из них можно сочетать и с настенной плиткой)
- Однородный по размеру
- Легкий
- Легко укладывается
Имейте в виду:
- Не все продукты предназначены как для стен, так и для напольных покрытий ванной комнаты
- Плитка может быть глазурованной или неглазированные.Застекленные не нужно запечатывать при установке (неглазурованные делать), но они уязвимы для сколов. Неглазурованные менее скользкие, поэтому лучше с точки зрения безопасности.
- Одна из претензий к плиткам заключается в том, что они могут быть холодными и неумолимым под ногами, поэтому они часто сочетаются с подогревом пола для комфорта.
- Вам следует использовать чистящие средства, рекомендованные производитель плитки — некоторые бытовые чистящие средства могут быть абразивными и вредными
- Затирка требует дополнительного внимания, когда дело доходит до чистки (но помните, что более широкие линии затирки способствуют сопротивлению скольжению)
Каменный настил для ванной комнаты
Невероятно популярная по уважительной причине каменная плитка может обеспечить потрясающую отделку и предлагается в широком ассортименте вариантов. Поскольку натуральный камень может быть достаточно пористым, лучше всего рассмотреть мраморную или известняковую плитку.
Однако, как объясняет Даррен Хопкинс из каменного века: «Большинство камней должным образом обрабатываются пропиткой [защитным герметиком], которая является стандартной практикой при установке камня». Поэтому установка каменной плитки в ванной комнате не должна быть проблемой.
Коньячный камень Burlington Stone Серебряные отшлифованные плитки. От 104 фунтов стерлингов / м² (без НДС), Каменный век (Кредит изображения: Каменный век)Стоун обойдется вам в 30 фунтов стерлингов / м², но некоторые сланцевые плитки могут стоить всего лишь 20 фунтов стерлингов / м².
Камень:
- Не так подвержен проблемам с гидроизоляцией, как это было раньше из-за достижений в таких обработках, как Lithofin Stain-Stop
- Широко доступен, и есть большой выбор
- Ошеломление, когда заточено или отполировано
- Очень износостойкий
Имейте в виду:
- Это может быть более высокое содержание, чем такие варианты, как фарфор и винил
- Камень пористый, поэтому сланцевый мрамор и некоторые известняки (которые все они имеют более низкую пористость) больше подходят для полов в ванной
Как очистить камень
«Есть несколько замечательных продуктов, таких как LTP или Fila, но часто люди совершают ошибку, используя слишком жесткие бытовые химикаты для очистки камня — все, что это делает, это раздевает охотника на тюленей и наносит ущерб эстетической красоте природного камня ,- Пол Оуэн из магазина миссис Стоун.
Виниловая или роскошная виниловая плитка в качестве напольного покрытия для ванной комнаты
Водостойкие, прочные и теплые под ногами, роскошные виниловые плитки (LVT) отмечают множество флажков. Забудьте воспоминания о дешевых простынях с имитацией дерева или камня, но сегодняшние предложения LVT действительно очень похожи на настоящие.
Роскошная виниловая плитка стоит около 30–40 фунтов стерлингов / м², а приличный винил или линолеум (материал винилового типа, изготовленный из натуральных материалов, связанных вместе с льняным маслом) может стоить 20 фунтов стерлингов / м² или меньше.
Паркет Neisha Crosland, £ 44,80 / м², Harvey Maria (Фото: Heritage ванные комнаты)Роскошная виниловая плитка:
- Водостойкая
- Подошва мягче и теплее, чем камень или фарфор
- Хорошо подходит для полов с подогревом
- Тоньше, чем камень, поэтому легко поддается ретро-укладке
- Износостойкий с гарантиями от 12 до 20 лет
- Доступен с эффектом дерева и камня, а также с несколькими или захватывающими динамическими покрытиями
Имейте в виду:
- Многие производители LVT продают напрямую или через компании, занимающиеся проектированием и монтажом ванных комнат.
- Установка, как правило, является работой специалиста, хотя существуют системы и продукты Karndean’s LooseLay, которые подходят для DIY
- Существует распространенное заблуждение, что силиконовый герметик необходим при установке винила в ванной, но это не тот случай, когда Они правильно установлены без зазоров.
Пол для ванной из дерева и обработанной древесины
Паркетные полы могут быть добавлены в ванные комнаты, но технические характеристики снова сводятся к применению.
В отличие от массива дерева, состоящего из одного куска дерева, он состоит из нескольких слоев. Износостойкий слой древесины (изделия более высокого качества, как правило, имеют более толстые износостойкие слои) расположен над слоями дерева или фанеры, расположенными под прямым углом.
Из-за многослойной природы инженерного дерева, могут быть более подходящие варианты для тех, у кого есть дети младшего возраста, так как вода может скапливаться и выходить за поверхность.
Качественные деревянные полы будут стоить более £ 30 / м².
Паркетная половая плитка для ванной:
- Гораздо более устойчивая и менее подверженная движению во влажных условиях, чем древесина
- Гораздо более подходящий вариант, чем ламинат, который деформируется и набухает при попадании воды в швы
Имейте в виду:
- Где указано, простое обслуживание является ключом к избежанию проблем — не оставляйте влажные коврики для ванной и полотенца на полу и сразу убирайте воду.
- Не подходит для семейной ванной комнаты, где младшие члены семьи могут быть менее внимательны, когда дело доходит до очистки разливов. Варианты эффекта дерева с эффектом напольного покрытия для ванной комнаты
Если вам нужен внешний вид дерева, не беспокоясь о проникновении воды, есть несколько вариантов.
- Однако есть такие производители, как Aqua-Step, которые утверждают, что их ламинат на 100% водонепроницаем.
- Эти альтернативы часто основаны на смоле, а не на каких-либо деревянных компонентах, и они доступны в больших торговых точках для дома от 30 фунтов / м²
- Керамогранит с эффектом дерева также пользуется популярностью, так как текстура и узоры значительно улучшены. Они также дешевле натурального дерева.
Резиновое напольное покрытие для ванной комнаты
Текстурное покрытие лучше всего подходит для резиновых полов, чтобы предотвратить скольжение при чрезмерном увлажнении, но этот вариант, подходящий для детей, является амортизирующим, теплым под ногами и гигиеничным.
Доступные смелые и яркие узоры идеально подходят для семейной ванной комнаты, в то время как коллекции нейтральных цветов и с эффектом дерева предлагают более взрослый дизайн. Он отлично смотрится с белыми стенами и сантехникой для забавного образа, который легко развить.
Резиновые полы могут стоить где-то между 30–60 фунтов стерлингов / м ².
Резина:
- Прочная износа
- Теплая
- Мягкая подошва и амортизатор
- Доступна практически любого цвета, рисунка или текстуры
- Идеально подходит для создания гигиенической поверхности, которую легко чистить
- Легко для поддержания
Примите во внимание:
- Резина может быть скользкой во влажном состоянии, поэтому выбор текстурированной поверхности с высоким сопротивлением скольжению — хорошая идея
- Следует избегать абразивных и кислотных чистящих средств.
- Резина часто поставляется в виде плитки, но также может быть уложена в один лист. Последний великолепен с точки зрения гигиены, так как в нем нет соединений для грязи, которая может скрываться. Однако плитки легче заменить, если некоторые из них повреждены, в то время как один кусок не может быть исправлен таким же образом
Подготовка основания
Основание является жизненно важным для долговечности вашей отделки пола.Если звук и уровень, поверхности, такие как фарфор и LVT могут длиться годами. На неровном полу может потребоваться самовыравнивающийся состав, однако в некоторых ситуациях полностью ровный пол не может быть достигнут, например, в старых домах. Более того, бетонные и деревянные полы имеют другой набор требований.
- Например, для укладки только что уложенного бетона или стяжки необходимо тщательно высушить (так как трещины в стяжке могут привести к появлению трещин на ваших плитках). гибкий клей перед укладкой на выбранный вами пол
- Каменные плитки можно укладывать на деревянные полы, но поскольку они тяжелые, вам нужно убедиться, что конструкция выдержит дополнительный вес
Установка выбранного пола в ванной комнате
Рекомендуется устанавливать полы по всему полу, а не разрезать сантехнику.Это сделано для обеспечения безопасности на будущее, поскольку сменная сантехника может быть меньше или повешена на стене, оставляя зияющие отверстия в вашем полу.
,теплых полов: руководство для начинающих
Если вы планируете построить собственный дом или расширить свою существующую недвижимость, тогда стоит подумать о теплых полах. Это эффективно превратит весь ваш пол в радиатор и обеспечит повышенный уровень комфорта и меньшую нагрузку на котел, чем традиционная радиаторная система.
Это связано с тем, что пол с подогревом имеет более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.
Теплый пол отлично работает с использованием возобновляемых технологий, таких как тепловые насосы, и может помочь предотвратить появление холодных пятен и сквозняков в вашем доме. Это также устраняет необходимость в радиаторах, что, в свою очередь, обеспечивает большую гибкость дизайна, когда речь идет о планировке и расстановке мебели. Это также отличное решение, если вы планируете жить по открытой планировке.
Хотя он лучше всего устанавливается во время строительства, пол с подогревом можно переоборудовать в существующую собственность, но вам нужно будет выбрать вариант с низким профилем.
В этом окончательном руководстве объясняется, что такое пол с подогревом, сколько он стоит, с какими конструкциями полов и покрытиями он лучше всего работает и как лучше управлять системой.
Если вы хотите установить собственную систему, ознакомьтесь с нашим пошаговым руководством по установке системы подогрева пола.
Что такое пол с подогревом?
Подпольное отопление предполагает установку трубопровода в полу, чтобы весь пол действовал как радиатор, обогревая помещение с нуля.
Существует два основных типа:
- «теплая вода» или мокрый пол с подогревом (на котором мы остановимся в этой статье)
- электрический пол с подогревом
В общих чертах, система мокрого пола с подогревом имеет трубы, заполненные теплой водой и приводятся в действие котлом или тепловым насосом, спрятаны в полу и обычно встроены в стяжку.
На этой диаграмме показано типичное наращивание на бетонном полу (Изображение предоставлено: Строительство домов и ремонт).Если вы выбираете систему отопления всего дома, в каждой комнате будут отдельные трубы.Это позволяет вам контролировать, когда эти комнаты или «зоны» отапливаются и как долго, не позволяя вам обогревать незанятые помещения.
( БОЛЬШЕ : Руководство для начинающих по отоплению вашего дома)
Сколько стоит пол с подогревом?
Расходы на отопление под полом от около £ 20 / м2 до £ 40 / м2. Эти цифры будут варьироваться в зависимости от размера объекта, количества отопления, необходимого для здания, и от того, будет ли это новое здание, реконструкция или переоборудование.
Модернизация будет более дорогой, особенно если необходимо использовать существующие деревянные полы или вырыть бетонные полы.
Подпольное отопление дороже в установке, чем аналогичная радиаторная система — обычно оно стоит на 20-50% дороже.
Радиаторы дешевле купить, их хорошо понимают, и есть огромный выбор, когда речь идет о размере, стиле и установщиках. Но они менее эффективны и занимают площадь. Возможно, самая большая проблема заключается в том, что в больших помещениях они могут вызывать разницу температур до 4 ° C по всей комнате.
Люди хотят больше энергоэффективных домов, и нельзя игнорировать систему, обеспечивающую снижение потребности в энергии на 15% (по сравнению с радиаторной системой). И это не говоря о большем комфорте и увеличенной площади пола, которые он приносит
Какую толщину стяжки мне нужно использовать с подогревом?
Толщина стяжки, в которой находятся теплые мокрые трубы, окажет существенное влияние на использование системы.
Толстая стяжка продлит время реакции (время, необходимое для прогрева и охлаждения), а тонкая стяжка будет быстрее.
Здесь стяжка укладывается на трубы для теплого пола с подогревом на нужную глубину, в этом случае используются продукты Wunda Group (Изображение предоставлено Wunda Group)- Если трубы размещены в бетонная плита для пола (иногда для новых домов), это может быть толщиной 150 мм и дать время реакции более четырех часов . В этой ситуации лучше всего эксплуатировать систему в течение всего дня при более низкой комнатной температуре — например, 15 ° C или 16 ° C — для обеспечения фонового отопления всего дома.В помещениях, которые занимают помещения, лучше всего подходит отопление с подсветкой, такое как дровяная печь)
- Стандартная песчано-цементная стяжка обычно имеет толщину от до 65 мм, а UFH может нагреть до двух часов для обогрева помещения. или остыть Эта ситуация может хорошо подходить для помещений, в которых мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой в гостевой спальне.
- . При более тонких стяжках мы можем ожидать толщину от до 35 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе.Потоковые стяжки обеспечивают лучшую теплопроводность, чем песок и цемент, а более тонкие и легкие означают, что они могут быть пригодны как для ремонта, так и для нового строительства. система UFH должна быть использована.
Какие напольные покрытия хорошо работают с подогревом пола?
- Черепица , камень или аналогичные обычно считаются оптимальным покрытием.Они поглощают тепло, а не изолируют и позволяют этому теплу излучаться в помещение.
- Деревянные полы имеют тенденцию изолировать и снижать эффективность, но более тонкий профиль из обработанной древесины оказывает незначительное заметное влияние на тепловую мощность. Общеизвестно непросто твердая древесина с напольным отоплением — ее необходимо акклиматизировать в течение месяца.
- Фонд ковров провел исследование совместно с Ассоциацией производителей теплых полов, которое показывает, что некоторые ковры можно использовать с UFH.Исследование показало, что ковер и подложка с термическим сопротивлением менее 2,5 мкг не оказывают существенного влияния на эффективность.
Какое бы напольное покрытие ни использовалось, неплохо было бы сообщить конструктору напольного отопления так что расположение трубы может быть правильно указано.
Система управления напольным отоплением
Трубы для напольного отопления проложены в разных зонах / комнатах / зонах, что позволяет домовладельцу контролировать температуру в каждой отдельной зоне (Фото: Wunda Group)Системы управления напольным отоплением имеют два основных части:
- — цифровое управление зоной, которое будет использоваться для определения температуры каждой комнаты / зоны
- , коллекторы и клапаны, которыми управляет управление зонами
Управление зоной будет размещено где-нибудь, где домовладелец может внести коррективы, в то время как коллекторы будут размещены в стороне — под лестницей или в шкафу — чтобы они были незаметными.
Не существует режима регулярного технического обслуживания, связанного с подогревом пола, но если что-то пойдет не так, как правило, это будет с системами управления, а не с самой системой.
Могу ли я установить пол с подогревом?
Одной из ключевых проблем при установке теплых полов в существующих домах является глубина системы. После установки изоляции, стяжки и окончательного покрытия пола высота пола может быть увеличена примерно на 150-200 мм.
Существуют низкопрофильные системы, разработанные специально для этой ситуации, которые могут быть установлены непосредственно на существующие этажи, что обеспечивает значительную экономию в ситуациях модернизации.
Низкопрофильные системы, как правило, имеют трубы меньшего диаметра и работают при более высокой температуре. Результатом этого является то, что пол будет нагреваться и охлаждаться гораздо быстрее, чем обычные НФГ.
Если UFH добавлен к существующей радиаторной системе, то потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью приложения для телефона) значительно упрощают установку.
Выбор правильного поставщика напольного отопления
В конечном счете, эффективность и успех системы напольного отопления будет зависеть от качества и дизайна.Очень важен выбор поставщика, который предлагает качественные дизайнерские услуги и последующий уход. Специалист компании по теплым полам часто лучше всего подходит для этого.
Если проект ошибочен, маловероятно, что домовладелец будет знать, пока он не прожил в доме в течение всего отопительного сезона — к тому времени, когда это может быть слишком поздно.
Наконец, если вы решите соединить теплые полы с тепловыми насосами, рекомендуется выбрать одну компанию по поставке и установке. Оба являются сложными системами, и заставить всю систему отопления работать в идеальной гармонии может быть сложно.
Этот трубопровод для напольного отопления был установлен Системы напольного отопления . Труба Henco PEX / AL / PEX (RIXc) была закреплена на мембране (с уложенной PIR-изоляцией) и будет работать с тепловым насосом для обогрева этого нового строительного бунгало в Херефордшире (Изображение предоставлено: Системы теплых полов)Что такое Электрический теплый пол?
Электрический пол с подогревом часто дешевле и проще (особенно в существующих домах) установить, чем мокрый UFH.Однако эксплуатационные расходы могут быть в три раза выше.
Часто хорошей идеей является установка электрического теплого пола в небольшой отдельной зоне, например, в ванной комнате или ванной комнате, где может быть трудно установить мокрый теплый пол.
Одно из самых распространенных и худших применений — консерватория. Как правило, эти области нуждаются в большом количестве тепла и используются в течение относительно длинных периодов дня (по сравнению с ванной).
Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные затраты и затраты на мокрую систему вполне оправданы.
,теплых полов: стоит ли это того? | Home Matters
Стоит ли система напольного отопления? Мы обсудим стоимость и преимущества систем напольного отопления для вашего дома.
Фото: 123RF
Еще одно серое зимнее утро, и вы тащите себя из постели, боясь ледяного шока от ваших любимых в других отношениях полов из твердой древесины. Или ваша ванная комната слишком жаркая и горячая от этого длинного горячего душа, но ваш плиточный пол напоминает поверхность замерзшего пруда.
В такие дни идея системы напольного отопления выглядит не столько предметом роскоши, сколько необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем принять решение о том, что может быть крупным проектом реконструкции, лучше спросить себя, является ли система обогреваемого пола подходящим решением для ваших конкретных потребностей отопления дома.
Главным преимуществом установки полов с подогревом является повышение энергоэффективности.И это правда, что есть ряд факторов, не все из которых являются чисто научными, которые могут сделать системы подогрева пола более удобными в использовании, чем обычные системы отопления, вентиляции и кондиционирования воздуха.
Когда система подогрева пола является идеальным решением для комфорта
Система подогрева пола обеспечивает соблюдение законов термодинамики. Возможно, лучший способ понять, как отопление в полу может помочь обогреть всю комнату, — это рассмотреть, как работает большинство систем отопления и охлаждения на основе печи.Воздух нагревается, а затем подается (через вентилятор) через воздуховоды, которые через вентиляционные отверстия и заслонки выходят в различные помещения вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему вашему дому, определенная потеря тепла неизбежна. Эта потеря может быть усугублена в домах и отдельных помещениях, в которых вентиляционные отверстия расположены ближе к потолку, чем к полу. Помните, что горячий воздух поднимается и падает только тогда, когда он теряет энергию, также известную как «тепло».Также предлагается: Мифы противФакты: Правда о лучистом отоплении пола более низкая общая температура — в некоторых случаях до 5 градусов по Фаренгейту — по сравнению с обычной системой отопления ». Другими словами, системы напольного отопления обеспечивают другой режим и уровень комфорта. И, как уже давно напоминают нам различные кампании по информированию общественности, чем более мы чувствуем себя комфортнее, тем больше мы склонны подталкивать наш термостат, в свою очередь, снижая наши энергетические затраты.
Комфорт, конечно, вопрос восприятия. Более измеримыми являются циклические свойства систем напольного отопления. В целом системы лучистого отопления включаются и выключаются реже, чем обычные системы вентиляции и кондиционирования. Меньше включения и выключения и меньше сброса и увеличения от «холодного старта» равняются меньшему потреблению энергии.
Кроме того, домовладельцы могут выбирать различные варианты питания системы подогрева пола. Излучающие системы совместимы с электрическими, природными газами, солнечными и даже геотермальными источниками энергии.Поскольку многие домовладельцы слишком хорошо осведомлены, традиционные системы печей, как правило, ограничены работой на одном источнике энергии, таком как мазут. Если рынок этого источника энергии становится нестабильным, цены могут колебаться, цены резко возрастают, и вы можете в конечном итоге платить больше за отопление своего дома, независимо от того, как низко вы установили термостат.
Наконец, если вы определите особенно энергоэффективную систему подогрева пола и решите установить ее в своем доме, вы можете иметь право на участие в государственных или федеральных программах, которые могут помочь покрыть ваши первоначальные расходы подрядчика.(И эти затраты могут быть значительными. Согласно данным, собранным в «Списке Энджи»), домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не считая налогов и рабочей силы, за систему лучистого отопления.) Обратитесь к базе данных Министерства энергетики США о Укажите стимулы для возобновляемой энергии (DSIRE), чтобы узнать, есть ли скидки, кредиты или налоговые вычеты для установки более эффективной системы отопления пола, где вы живете.
Системы напольного отопления могут принести определенную пользу для здоровья.Чем горячее воздух, тем суше становится. В те дни, когда вы просто не можете прогреться и обнаружите, что вам нужно включить термостат, ваша печь может высосать всю влагу из вашего дома и оставить пульсирующие пазухи. Системы обогрева пола, поскольку они нагревают поверхности, а не сам воздух, не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возвраты для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.
Системы напольного отопления также масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в отоплении пола. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модульную систему, выбирая только обогрев одной или нескольких комнат с нуля.
Тем не менее, новости не все хорошие, когда речь идет о полы с подогревом. На самом деле, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым подогревом пола, могут быть «минусами».”
Когда отопление в полу может не стоить
Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрев пола, а не Воздуха может быть недостаточно для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам было бы целесообразно провести домашний энергетический аудит, чтобы оценить, где могут быть сделаны улучшения для повышения эффективности существующей системы HVAC. Эти изменения могут на самом деле добавить и, возможно, уменьшить ваши предполагаемые потребности в пол с подогревом.В некоторых случаях пол с подогревом может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы напольного отопления соответствуют более низким настройкам термостата? Исследования, проведенные Канадской ипотечной и жилищной корпорацией, говорят об обратном. При изучении моделей использования 50 домовладельцев в Новой Шотландии CMHC определила, что эти люди «не устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления».
Если ваш основной аргумент в пользу установки системы напольного отопления заключается в том, что это обеспечит долгосрочную экономию за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, на самом деле могут быть более рентабельными.И помните, система подогрева пола не способствует охлаждению вашего дома в летнее время.
Домовладельцы могут также предположить, что, поскольку система теплого пола может рассматриваться (и финансируется) как улучшение дома, ее установка немедленно повысит ценность их дома. Нет данных, свидетельствующих о том, что пол с подогревом положительно или отрицательно влияет на стоимость недвижимости. Обогрев пола даже не отслеживается в ежегодном отчете о стоимости и стоимости, опубликованном Hanley Wood Media, издателем журнала Remodeling.Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно указать, что система лучистого отопления может добавить или вычесть из любой заданной запрашиваемой цены. Тем не менее, покупатели жилья, желающие «позаботиться о здоровье», которые отдают предпочтение экономии энергии или абсолютно хотят иметь систему отопления в полу, будут готовы платить больше за дом, в котором есть такая система.
Домовладельцы также должны знать о трудностях и расходах, связанных с ремонтом систем подогрева пола. Напольное покрытие, а также подпольные покрытия, возможно, придется удалить просто для оценки, а тем более для устранения проблем с системой.А поскольку большинство систем теплого пола с подогревом являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб PEX, через которые подается горячая вода, это означает дополнительные водопроводные трубы и дополнительный потенциал для разрыва труб и утечек. Влага под вашим домом может повредить ваш фундамент, создать благоприятные условия для термитов и других вредных вредителей, разрушить ковровое покрытие и деформировать паркетные полы.
Итак, каков приговор?
В целом, независимо от того, как сильно вы ненавидите ощущение холодного пола первым делом с утра, система напольного отопления может не иметь смысла в качестве самостоятельного проекта модернизации.Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.
След. > 10 домашних хаков для каждой комнаты в вашем доме
.
