Светодиодная подсветка своими руками

Светодиодная лента для подсветки потолка — это популярный вид освещения в квартире, с помощью которого в комнате можно поселить дух уюта и романтизма. Инструкция и фотографии процесса помогут вам монтировать ленту самому.

Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.



Что собой представляет светодиодная лента

Светодиодная лента или, как ее еще называют — дюралайт, имеет вид гибкой токопроводящей платы с размещенными на ней светодиодами и резисторами, отвечающими за сопротивление.

Такая лента имеет ширину от 8 до 10 мм и толщину — от 2 до 3 мм. Если речь идет о многоцветной ленте (RGB), то к ней еще прилагается контроллер, который позволит регулировать интенсивность свечения и переключать света, создавая подходящую настроению обстановку в комнате.

Как сделать светодиодную подсветку своими руками

При устройстве светодиодной ленты, кроме самой ленты понадобится также блок питания и коннекторы для соединения ленты.

При выборе блока питания нужно заострить свое внимание на его мощности. Для этого нужно произвести соответствующие расчеты, воспользовавшись данными, приведенными в этой таблице:

Светодиодная лента (SMD) и количество светодиодов (на 1 м)	Мощность (Ватт)
3258 — 60 шт. 3528 — 120 шт. 3528 — 140 шт. 5050 — 30 шт. 5050 — 60 шт. 5050 — 120 шт.	4.8 9.6 16 7.1 14.4 25



Для подсчета требуемой мощности необходимо умножить мощность одного метра светодиодной ленты на общую ее длину:

Вт/м х L ленты = Вт

После подсчета, необходимо к полученному результату прибавить еще 20%, потому как для блока питания мощности «впритык» будет недостаточно и необходим некоторый запас для его полноценной и безопасной работы.

А теперь немного о коннекторах. Как уже говорилось выше, они понадобятся для соединения ленты с блоком питания, а также с другими лентами, так как многие пользователи не ограничиваются стандартным размером ленты в 5 метров и добавляют к ней еще такую же или даже несколько лент.

Для соединения с коннектором не нужно прибегать ни к каким ухищрениям, достаточно лишь отодвинуть зажим, положив на край ленты коннектор и вернув зажим в обратное положение. После этого нужно лишь правильно подключить провод от коннектора к питающему блоку.

В некоторых случаях может использоваться способ соединения пайкой, который, кстати, выходит гораздо дешевле, чем покупка коннекторов. Соединение получается очень надежным и долговечным.

Важно! При спаивании контактов очень важно нагреть паяльник максимум до 250 градусов и паять не более 10 секунд.

Подключение светодиодной ленты

Существует два типа светодиодных лент:

1. Одноцветная лента

2. Многоцветная (RGB)

Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.

Как подключить одноцветную светодиодную ленту

Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.

В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.

Так выглядит схема подключения одной светодиодной ленты:

Такой вид имеет параллельное подключение двух лент:

Также можно воспользоваться двумя блоками питания и подключить две ленты:

В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.

Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.

Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.

Присоединение куска ленты производится при помощи коннекторов или спайкой.

Как подключить светодиодную многоцветную RGB ленту

Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.

Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:

• B — синий

• R — красный

• G — зеленый

• V+ — общий

Общая картинка подключения выглядит таким образом:

Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.

К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.

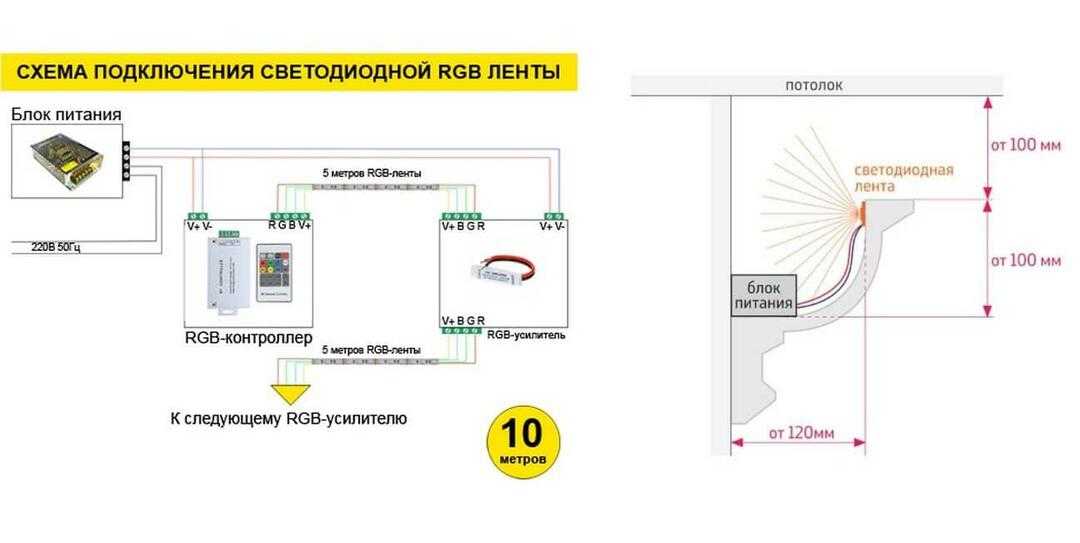

Идеальная схема подключения для 2-х RGB лент выглядит так:

А вот такой она имеет вид на практике:

Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.

Установка светодиодного освещения своими руками

Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.

Монтаж гипсокартонной ниши

Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.

Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.

Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.

Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.

Это выглядит вот так:

Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.

Обшивка листами гипсокартона

После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:

Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.

Он имеет такой вид:

Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.

А вот схема его размещения:

Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.

Прикрепление ленты

Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.

Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см).

Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.

Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.

Видеоописание устройства светодиодной ленты и принципов ее управления:

Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:

Правильное подключение светодиодной ленты:

Светодиодная подсветка своими руками — различные варианты изготовления

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Все прочнее укрепляются позиции диодного освещения на рынке электротехники. И это не случайно, ведь на сегодняшний день это самый энергосберегающий и экологически чистый вид освещения. К тому же подобные элементы на кристаллах дают большой размах фантазии в оформлении интерьера за счет ассортимента, представленного на прилавках, как в разновидностях светодиодных приборов, так и в цветовой гамме.

А как сделать светодиодную подсветку своими руками? Или все же придется обратиться за помощью к специалисту для решения данного вопроса? В этом нужно попробовать разобраться.

Основная экономия при производстве ремонта как раз и состоит в том, чтобы не переплачивать наемным рабочим, а постараться сделать ту работу, которую возможно, самому.

Итак, перед тем как сделать подсветку, требуется понять, как же разделяются светодиодные приборы освещения и какие их виды бывают.

Содержание

1. Разновидности светодиодных осветительных приборов
2. Монтаж подсветки на светодиодах
3. Подключение RGB-ленты
4. Преимущества и недостатки подсветки

Разновидности светодиодных осветительных приборов

Приборы, изготовленные на основе светодиодов, могут быть как в форме привычного настольного светильника или обычной лампочки, так и в виде светящейся гибкой ленты или прозрачной цветной трубки, внутри которой находится цепь элементов. Такая трубка называется «дюралайт» и имеет мало отличий от светодиодной полосы. Целесообразным будет остановиться на каждом из вариантов их исполнения.

Разновидности светодиодов

• Обычные светодиоды – имеют вытянутую цилиндрическую форму и маркируются как DIP. Это первый появившийся в продаже элемент, в основе которого лежит полупроводник. Закругленный край эпоксидного корпуса выступает в роли линзы, служащей в качестве направляющей свет детали. Кристаллов в таком приборе может быть от одного до трех, при этом подобный светодиод, равно как и другие его виды, может светиться как одним цветом, так и двумя или тремя соответственно.
• Светодиодная лента – более высокотехнологичный продукт, в основе которого лежат элементы поверхностного монтажа – SMD. Они имеют меньший размер, и в отличие от DIP-компонентов, монтирующихся на ножках, крепятся снаружи печатной платы, что дает возможность сборки двухсторонних схем. При помощи прослойки люминофора светодиоду можно придать нужный цвет.
• Дюралайт – гибкая трубка, внутри которой параллельно подключены последовательные цепочки светодиодов. Чаще всего такая подсветка используется при освещении витрин, в роли гирлянд, но возможно ее применение и в оформлении многоуровневых потолков.

Также основой для кристаллов может служить алюминиевая основа. Такие светодиоды маркируются как СОВ (Chip-On-Board) и являются новейшим достижением в этой сфере. По причине конструктивной особенности подобных чипов свет распределяется более равномерно.

Существующие конструкции светодиодов

Основа работы всех светодиодов, независимо от их вида, – это принцип излучения, вырабатываемого элементом. Электроэнергия, проходя через состоящий из разных типов полупроводников кристалл, преобразовывается в видимый световой поток. Свечение, по сути, создается за счет разницы в направленности проводимости полупроводников.

По этой же причине светодиод работает лишь в одном положении полярностей подаваемого напряжения. И если лампу накаливания можно подключить, подав питание «фаза-ноль» в любом положении, то при подаче плюсового заряда на «-» чипа не будет никакого свечения. LED- компонент просто не будет работать.

Монтаж подсветки на светодиодах

Разобравшись с видами светодиодов и определившись с тем, какой из них наиболее подходит для подсветки, можно приступать непосредственно к выполнению установки. Для обычных квартир и собственных домов оптимальным будет выбор светодиодной ленты, т. к. она достаточно проста в установке и в то же время отвечает всем требованиям, предъявляемым многоуровневому освещению.

Если помещение имеет большую площадь, то длина одного отрезка ленты не должна превышать 15 м. При большем размере основание может не выдержать температуры нагрева соединяющих проводов в результате превышения потребляемой мощности. Вообще наилучшим вариантом будет подготовка частей LED-ленты по 10 метров, которые в последующем будут соединены с диммером или контроллером (при использовании многоцветного варианта) параллельно.

Маркировка места возможной резки светодиодной ленты

Главное – световую полосу нельзя резать там, где придется. На ее полотне промаркированы места, где можно произвести подобное действие.

Светодиодная лента может быть с клеевой поверхностью, тогда для монтажа требуется лишь отклеить защитную пленку и прижать полосу к нужной поверхности. Если приобретено изделие без подобного элемента крепления, то необходимо использовать двухсторонний скотч.

Также подобные полосы могут быть разными по степени влагозащищенности (с силиконовым покрытием и без), по силе светового потока (оно зависит от температуры цвета и мощности), а также по плотности (30, 60, или 120 единиц на один метр).

Наиболее часто светодиодное освещение, сделанное своими руками, выполняется в виде контурной подсветки, хотя каких-либо ограничений в ее использовании нет. С помощью подобного продукта возможно не только выгодное разграничение помещений на световые зоны, но и подчеркивание цветовой гаммы комнаты.

Возможно нанесение световых рисунков на потолке или создание звездного неба над головой. К тому же, когда в одной комнате живут двое детей, интересным будет выполнить разграничение детской на две зоны в разных тонах, по цветам, которые нравятся одному или другому ребенку.

Многоцветная светодиодная лента требует для работы наличия не только стабилизирующего устройства, но и RGB-контроллера, который выполняет функцию «мозга», управляющего цветом свечения.

Подключение RGB-ленты

При подключении светодиодной ленты не имеет значения, будет она однотонной или многоцветной, оно происходит по одинаковому принципу. Единственное отличие RGB-полосы – наличие в ее схеме питания контроллера и иногда усилителя. Вот на этих приспособлениях стоит остановиться подробнее.

При соединении блока питания с контроллером разницы в действиях с одноцветными лентами не наблюдается – контакты соединяются по маркировке полярности. Немного сложнее коннект контроллера и полосы. Три провода здесь отвечают за цвета, а четвертый – за питание:

1. В – синие оттенки;
2. R – красные;
3. G – зеленые;
4. V+ – подача питания.

В целом подключение будет выглядеть так:

Подключение RGB-контроллера

Так же, как и при монтаже однотонной LED-полосы, при выполнении такой работы, как установка светодиодной подсветки своими руками, потребуется разделение ленты на отрезки. Только в случае с RGB-лентой нужно понимать, что светодиоды в ней с большим потреблением электроэнергии, а потому необходимо включение в схему усилителя сигнала, регулирующего силу светового потока и позволяющего равномерно светиться чипам.

Конечно, плюсов у подобной подсветки много. Она более экономична в плане расхода электроэнергии, чем другие существующие виды освещения, обладает намного большим сроком службы, хорошим теплообменом и коэффициентом полезного действия. К тому же довольно проста в монтаже, не требующем специальных навыков и больших знаний, и при этом подлежит ремонту при сгорании одного или нескольких чипов.

Но все же некоторые сетуют на высокую стоимость, которую имеют светодиоды для освещения и оборудование к ним. Хотя, если вдуматься, то сумма, уплаченная при приобретении, вполне окупится за небольшой срок использования, а сама подсветка будет радовать глаз, привнесет уют в помещение и сделает его неординарным.

Подсветка

Понравилась статья? Поделиться с друзьями:

Пошаговое руководство по светодиодному освещению своими руками

О том, как сделать светодиодное освещение. Несмотря на их концептуализацию в начале 1900-х годов, светодиоды не достигли массового производства (какого-то рода) до 1962 года. С тех пор они стали одной из наиболее важных технологий в артикулирующей электролюминесценции. Практически невозможно прожить день без технологического интерфейса, который использует светодиоды в той или иной форме в современном мире.

Мы можем объяснить это повсеместное распространение их эффективностью, доступностью и размером. Со светодиодами просто весело и легко работать. Они облегчают яркое освещение в промышленных условиях. Тем не менее, знаете ли вы, что светодиодные ленты на 80% эффективнее лампочек? В этом руководстве вы найдете советы по изготовлению светодиодов своими руками.

Как сделать светодиодную трубку

Что такое светодиодная лента?

Светодиодная лента

Светодиодная лента представляет собой серию светодиодных ламп, подключенных к линии или печатной плате. Помогло бы, если бы вы не путали это с параллельным включением светодиодов. Тем не менее, вы можете использовать светодиодные ленты в художественных экспозициях, контурах зданий, вывесках, тонком освещении возле поручней и дорожек, а также в освещении шкафов и кухонь.

Вы можете приобрести светодиодные ленты в местном хозяйственном магазине или изготовить их самостоятельно. Мы рассмотрим последний далее в этом руководстве.

Как работают светодиодные фонари

LED означает светоизлучающий диод. На микроскопическом уровне он состоит из полупроводникового материала с двумя имплантированными примесями с каждой стороны. Электроны толкаются с одной стороны на другую, когда электричество проходит через этот полупроводниковый материал с правильной полярностью.

Из-за различных примесей в полупроводнике электроны переходят в более низкое энергетическое состояние при переходе через соединение. И этот «шаг вниз» приводит к избыточной энергии, проявляющейся в виде света.

Поскольку этот свет имеет очень узкую длину волны, вы получаете один излучаемый цвет, который можно регулировать от красного до синего, используя различные полупроводниковые материалы.

Светодиодные лампы

Предварительные условия для сборки светодиодной трубки

Перед сборкой светодиодной трубки вы должны убедиться, что у вас есть необходимое оборудование и материалы. Следовательно, в этом разделе руководства мы перечислили несколько важных компонентов для этого конкретного проекта «Сделай сам»:

1. Полудюймовый (1,27 см) деревянный штифт
2. Торцевые заглушки
3. Светодиодные ленты длиной 5 м (8 мм белая гибкая лента для печатных плат с разъемом без пайки)
4. 20-контактный удлинительный провод калибра 20
5. Круглая матовая акриловая трубка (диаметр 1-1/2 дюйма, длина 36 дюймов)
6. Питание адаптер с четырехсторонним разъемом кабеля (12 В)
7. Паяльник
8. Припой
9. Кусачки
10. Пистолет для горячего клея
11. Пила (дополнительно)
12. Напильник или наждачная бумага (дополнительно)
Дрель
032
1. Винты M1.2

Как сделать светодиодную трубчатую лампу




Шаг 1

Обрежьте деревянный стержень для дюбеля, чтобы он стал того же размера, что и акриловая трубка. Точно так же вам, возможно, придется укоротить акриловую линию. Тем не менее, вы должны убедиться, что коробка и стержень имеют точные размеры.

Шаг 2

Просверлите два небольших направляющих отверстия на обоих концах стержня.

Шаг 3

Отрежьте удлинительный провод на несколько дюймов длиннее стержня дюбеля. Прикрепите один конец проволоки к концу стержня дюбеля. Убедитесь, что лишняя проволока свисает со стержня. Кроме того, убедитесь, что проволока плотно прилегает к стержню. После того, как вы приклеили ее к одной стороне стержня, приклейте ее к другой, чтобы проволока проходила поперек стержня и прилипала к нему.

Шаг 4

Снимите светодиодную ленту с клейкой ленты и начните приклеивать ее к стержню. При этом оставьте открытым хотя бы полдюйма конца стержня.

Шаг 5

Зачистите один конец удлинительного провода и припаяйте его к концу светодиодной ленты (красный к плюсу, черный к минусу).

Шаг 6

Затем зачистите лишний провод на другом конце и подключите его к адаптеру питания со светодиодной лентой.

Шаг 7

Просверлите два небольших отверстия в центре заглушек. Они должны быть достаточно маленькими, чтобы в них поместились винты M.1.2. Затем возьмите одну из торцевых заглушек и просверлите гигантское отверстие возле ее краев с помощью сверла в четверть дюйма.

Шаг 8

Вставьте проволочный дюбель со светодиодной обмоткой в ​​матовую акриловую трубку. Затем прикрепите торцевые заглушки, убедившись, что адаптер проходит через гигантское отверстие. Прикрутите торцевые заглушки к отверстиям на деревянном дюбеле.

Вот оно. В конце этого проекта у вас должна получиться люминесцентная лампа, состоящая из светодиодов.

Как сделать цвет на трубке светодиодной лампы

Трубка светодиодной лампы

Если вы хотите сделать этот проект более красочным, вы можете добавить цветную светодиодную полосу вместо простой полосы теплого света. Кроме того, вы можете купить светодиодную полосу RGB, меняющую цвет, которой можно управлять с помощью инфракрасного пульта дистанционного управления. Кроме того, вы можете запрограммировать его, подключив к Raspberry Pi.

Как сделать светодиодные задние фонари на заказ

Вы можете настроить свой автомобиль самостоятельно, добавив к нему светодиодные задние фонари. Во-первых, вы должны снять корпус заднего фонаря с помощью отвертки с прямой головкой. Затем вам нужно будет формовать АБС-пластик, чтобы сделать нестандартные пластины, используя тепловую пушку.

Создайте узоры из светодиодной сетки на пластиковых пластинах. Затем вам нужно будет прикрепить светодиодные лампочки/полоски, убедившись, что вы поместили их в просверленные отверстия. Подсоедините резисторы к светодиодам и припаяйте их. Наконец, подключите светодиоды к машине и убедитесь, что пластины из АБС-пластика надежно закреплены.

Как починить рождественские гирлянды

Рождественские гирлянды

Рождественские гирлянды обычно выходят из строя из-за автоматического выключателя. Чтобы найти выключатель, вам понадобится детектор напряжения. Вам придется отследить неисправность, пока горят рождественские огни. Как только вы найдете неисправный светодиод, извлеките его и снова соедините провода с помощью двух термоусадочных трубок. Далее вам нужно будет припаять провода и усадить трубку.

На что обратить внимание при работе со светодиодными лампами своими руками?

Самодельные светодиодные фонари

Как вы можете понять из этого руководства, при работе со светодиодными светильниками, сделанными своими руками, вам придется немало паять. Если вы никогда раньше не паяли, есть множество книг и видеороликов на YouTube, которые помогут вам освоиться. Вы также можете узнать о процессе пайки печатных плат у нас.

Процесс пайки сбивает с толку большинство людей. Например, они пытаются вырвать провод, когда ошибаются при пайке. Вместо этого вам следует отпаять провод, а не пытаться использовать грубую силу. Вы можете выпаивать с помощью демонтажного насоса (припойной присоски), демонтажной оплетки или демонтажного пинцета.

Кроме того, всегда следует обращать внимание на контакты и стрелки индикации ввода и вывода данных на светодиодной ленте. По сути, это направление потока светодиодов. Вы должны следить за тем, чтобы руки двигались в одном направлении.

Наконец, убедитесь, что вы припаиваете правильные контакты. Не путайте негативные и позитивные ногти.

Заключение

Со светодиодами весело и легко работать. Независимо от того, работаете ли вы с микроконтроллером или ищете простой проект Raspberry Pi, самые доступные и ценные идеи, вероятно, связаны со светодиодами. Тем не менее, в приведенном выше руководстве мы представили некоторые передовые, но практичные идеи светодиодных проектов. От создания светодиодной трубки до ремонта рождественских огней. Следовательно, вы должны найти одну из этих идей полезной. В любом случае, мы надеемся, что вам понравилось читать это руководство. Спасибо за чтение.

Как сделать светодиодные фонари?

Огни на самом деле являются важной частью нашей жизни, где бы вы ни находились, вы окажетесь в окружении искусственного освещения. Мы не говорим здесь о галогенных лампах старой школы, это эра светодиодных ламп.

И почему мы все больше переходим на использование светодиодов? Ответ довольно ясен: светодиодные светильники более энергоэффективны и обеспечивают лучшее освещение. Тем не менее, задумывались ли вы когда-нибудь, что на самом деле используется для свечения светодиодных ламп? Что ж, если вам любопытно и интересно узнать, как изготавливаются и работают светодиодные фонари, обязательно внимательно прочитайте эту статью до конца.

Outline

Материалы для светодиодов

В отличие от галогенных ламп, в светодиодных лампах нет длинных проводов или нитей накала. Вместо этого светодиоды светятся из-за явления, известного как электронное возбуждение. Это фактическая причина, по которой светодиодные лампы не излучают много тепла, как другие виды освещения. Итак, чтобы понять конструкцию светодиодного светильника, мы должны знать о материалах, используемых для его изготовления. По сути, термин LED означает светоизлучающий диод, а светодиодная лампа состоит из множества таких диодов небольшого размера.

Говоря о диодах, каждый из них состоит из полупроводникового материала с двумя разными слоями, имеющими разную концентрацию электронов. Обычно один из слоев имеет избыток электронов, а другой, как правило, пустой. Следовательно, когда ток проходит через диоды, электроны возбуждаются и устремляются к пустому слою. Это движение электронов туда и обратно, устремляющихся к пустому слою, называется электронным возбуждением, которое в конечном итоге заставляет светиться светодиоды.

Итак, явление говорит о том, что светодиод будет светиться все ярче и ярче, чем больше возбуждение электронов. Для этого полупроводниковый материал должен быть хорошим проводником электричества. Хотя полупроводниковые материалы, используемые в светодиодах, изготовлены из кристаллических материалов, их электропроводность увеличивается за счет добавления примесей в процессе производства. Чтобы лучше понять это, давайте возьмем простой пример. Возможно, вы знаете, что вода является хорошим проводником электричества, но если вы добавите в воду соль (примесь), проводимость увеличится. Следовательно, добавление примесей повышает качество полупроводника, а не ухудшает его.

Для выполнения соединений между диодами необходима проводка. Хотя известно, что медь является хорошим проводником электричества, поэтому она используется в большинстве проводов. Провода из других материалов, таких как серебро и золото, обычно предпочтительнее в случае светодиодных фонарей, поскольку они намного лучше, чем медь, с точки зрения качества. Для создания соединений требуется много паяльных работ, которые лучше выполнять с такими металлами, как золото и серебро. Наконец, для корпуса светильников использование прозрачного пластика повышает прочность светильника и продлевает его срок службы.

Дизайн светодиодов

В зависимости от ваших требований вы можете создавать светодиодные светильники без каких-либо ограничений. Вы, безусловно, можете проявить творческий подход при проектировании и выбрать яркость, цвета, цветовую температуру и другие подобные факторы по своему вкусу.

Все эти факторы можно легко изменить, выбрав правильные материалы для светодиодов. Например, используемый полупроводниковый материал играет весьма важную роль, так как большая часть освещения зависит от толщины его слоев и качества примесей, используемых для его изготовления.

Производство: как изготавливаются светодиоды

Поскольку вы знаете, какие материалы необходимы для изготовления светодиодного светильника, давайте посмотрим, как соединить все эти материалы и сделать из них светодиодный светильник. Хотя производственный процесс изготовления светодиода немного сложен, но мы постараемся упростить его, чтобы вы лучше поняли.

Основной частью светодиодного светильника является полупроводниковый материал, который необходимо правильно изготовить, мы обычно называем его полупроводниковой пластиной. Для этого несколько элементов, таких как мышьяк, галлий, люминофор, очищают и выдерживают в камере под высоким давлением и температурой, пока они не перемешаются должным образом. После того, как раствор готов, стержень погружают в раствор и вытаскивают. Это заставляет кристаллический слой раствора оставаться на стержне.

Позже материал нарезается и заливается в полупроводниковые пластины. Как только весь кристаллический материал соскоблится со стержня, пришло время очистить стержень, отшлифовав его, а затем поместив в очищающий раствор, чтобы полностью удалить материал с его поверхности. Этот процесс выполняется несколько раз, пока полупроводниковая пластина не будет заполнена несколькими слоями материала. В процессе добавления слоев также добавляются примеси для улучшения его проводимости.

В зависимости от конструкции, делаете ли вы один светодиод или это будет кластер, металлические контакты проектируются соответствующим образом. Наконец, диоды затем соединяются друг с другом с помощью надлежащей проводки и заключаются в прозрачную пластиковую крышку для защиты.
