Как сделать проводку самому в доме: Электропроводка в доме своими руками: видео, схемы, фото — Inside

Содержание

Как проводить проводку в частном доме своими руками — как правильно сделать расчеты и проложить электропроводку

SmartLine

Программа для проектирования линий электропередач напряжением 10 и 0,4 кВ в среде ZWCAD.

Бесплатно

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
Трассировка с наименьшими помехами для иных инженерных систем.
Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
Покупка качественных материалов.

Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам.
Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:

Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.

Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).

При расстоянии более указанного значения потребуется дополнительная подпорка.
Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

Любые работы должны проходить при снятом напряжении.
Нельзя повреждать какие-либо участки кабелей или штепселей.
Все ручные инструменты должны обладать изолированными ручками.
При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.

Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:

или присоединяйтесь к нашей группе в соцсети

Проектирование ангара из металлоконструкций: основы и правила при разработке проекта

Обзор лучших программ для 3D проектирования и моделирования мебели

Водоснабжение: как правильно провести воду в частный дом, схема водопровода и рекомендации при монтаже

Проектирование веранды в программе ZWCAD

Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка.

Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

прокладка медных проводов;
переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S ;
подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века.

Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C , то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S , которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

составление схемы подключения электричества в своем доме;
создание плана разводки, а также его регистрация в уполномоченных органах;
сооружение времянки для проведения ремонтных работ;
прокладка электрических проводов;
подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом . В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

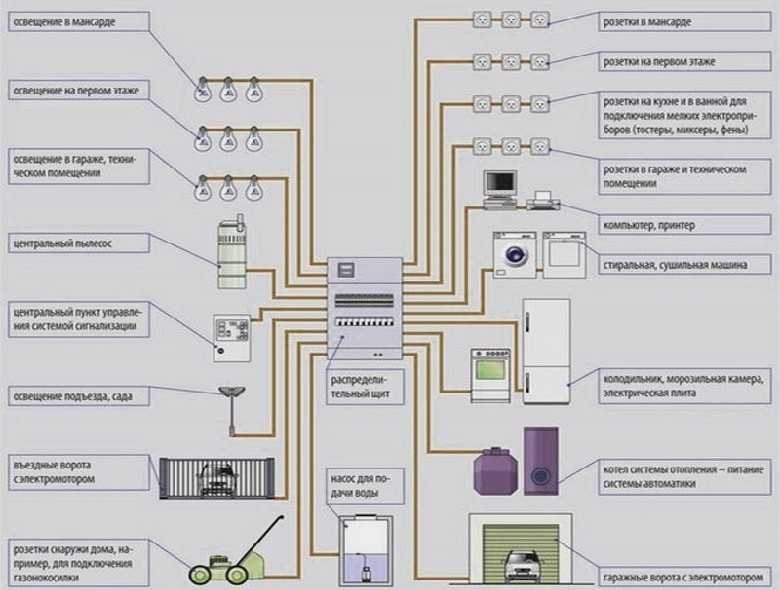

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

предварительно необходимо отключить электричество;
запрещено прокладывать кабель, если он находится под напряжением;
перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

алюминиевые
медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
коридор. Здесь хватит двойной розетки
ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

перфоратор
болгарка
паяльник
строительный уровень
светодиодная отвертка
шпатель, шпатлевка, изолента
шнур, отвертки, бокорезы, фонарик
новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Содержание

Начало всех работ — схема
Составление схемы
Необходимые материалы
Распределительный щиток
- Какие бывают щитки?
- Чем щиток укомплектовывают?
Нагрузка в квартире
Монтаж проводки
- Подготовительный этап
- Открытая прокладка проводов
- Скрытая прокладка проводов
- Завершающий этап

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические варочные панели и духовые шкафы;
стиральная машина;
холодильник и морозильная камера;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

для осветительной нагрузки – 10 А;
для розеток – 16 А;
для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
Концы проводов выведите в подрозетники и распределительные коробки.
Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Как самому провести электропроводку в частном доме по правилам?

Разводка электрической сети в частном доме требует определенных навыков и знаний. Большинство домовладельцев способны самостоятельно выполнить разводку проводов по всему дому. В качестве помощника предлагаем вам изучить инструкцию, как самому провести электропроводку в частном доме.

Перед непосредственным монтажом электрификации обзаведитесь специальной схемой. Ее можно сделать самостоятельно или найти в интернете. Единственное условие — это точное ее соответствие вашей электропроводке.

Разводка проводки по полу в частном доме из дерева

Содержание

1 Пошаговый алгоритм создания плана действий
2 Ввод электрики в дом
3 Как правильно сделать электропроводку в частном доме?
4 Основные составляющие домашней электрической сети
5 Нужны ли схемы домашней электропроводки?

Пошаговый алгоритм создания плана действий

Напоминаем, будьте внимательны и учитывайте каждую деталь, только так есть вероятность получить точную разводку и расключение проводников. Реализовываем следующие действия:

Важно! Выбирайте достаточно короткую трассу для размещения проводов, при этом соблюдайте общепринятые ПУЭ.

Ввод электрики в дом

Линия электропередач может подводиться к дому двумя путями: воздушным и подземным. Важно, чтобы расстояние от дома до подстанции не было меньше 20 м, тогда вы сможете обойтись без установки дополнительной опоры ЛЭП. Ее делают, чтобы избежать механических нагрузок.

Если в ваших планах провести проводку подземным способом, необходимо поместить кабель в толстостенный трубопровод с отличной изоляцией. В качестве защитных конструкций от агрессивности грунта, применяются конструкции из стали небольшого диаметра. Закладывать провод лучше на глубину не менее 0,8 метра. Так он является более защищенным от повреждения.

Как правильно сделать электропроводку в частном доме?

После того как выполнили схему размещения коммуникаций, приступаем к этапам, непосредственно касающимся прокладки электросети в доме.

Выполняем подготовку. Для этого этапа нужно обзавестись необходимым для работы инвентарем и материалами. Выберите все средства по правилам, оцените возможности электрических кабелей и определитесь с тем, маркировка которого больше всего подходит для ваших условий.

Первый этап. Делаем разметку соответственно созданному плану на стене. Предусмотрите наличие всех потребителей. Разведите провода по предварительной задумке.

Второй этап. Делаем штробы и отверстия в стенах, снабжаем их специальными крепежами, чтобы кабеля успешно зафиксировались.

Установка распределителя и монтаж кабелей в доме

Третий этап. Непосредственно прокладка кабелей, монтирование распределительных коробок и коммутация в них проводов. Более подробно о способах соединения проводов в распределителях смотрите здесь. Все отверстия прячутся за слой штукатурки.

Четвёртый этап. Подключение проложенной сети к вводному счетчику. Лучше, если эту процедуру произведет профессионал. Обычно в дом заводится три различных группы электрификации. Первая уходит на формирование источников питания в жилых комнатах, вторая — в кухне, третья — на санузел.

Важно! Помимо трех существующих групп, мастерами рекомендовано подвести отдельную группу электроснабжения для электрической плитки и стиральной машины. Также для каждой отдельной системы устанавливаются автоматы защиты.

Для небольшого по площади помещения вполне достаточно установки двух автоматических выключателей: для розеток и освещения отдельно.

Основные составляющие домашней электрической сети

Для создания идеального подключения всех электроприборов, следует знать не только как правильно провести электропроводку, но и уметь подобрать все элементы.

Одно тарифный счетчик. Такой прибор используется в любом регионе;
Однофазная сеть. В современных условиях совершенно не обязательно проводить замену старой проводки с одной фазой на новую трехфазную, так как дело идет к стремлению экономить электроэнергию.
Оптимальное количество розеток, для каждого индивидуального случая.
Автоматический выключатель на вводе сразу за электросчетчиком.
Правильная разводка электропроводки по стенам

Нужны ли схемы домашней электропроводки?

Профессиональные электрики склоняются к мнению о том, что наличие схемы перед выполнением работы по монтажу обязательно. Схема представляет собой чертеж, на котором учтены все элементы, которыми будет оборудована электрическая сеть. Благодаря такому чертежу вы не упустите ни одной мелочи, и электричество будет исправным достаточно длительный срок.

Используя схему, вы сможете купить все недостающие комплекты вовремя, при этом будет время определиться со всеми необходимыми вариантами. Благодаря составленной схеме, вы сможете рационально распределить все работы по монтажу энергосистемы в собственном доме.

Монтаж проводки в доме своими руками

Электричество одно из преимуществ современной жизни, без него люди не мыслят своей жизни. Очень многое в работе и повседневной жизни человека зависит от электроэнергии.

Большинство производственных процессов давно стали механизированными. Без света мы уже не можем обойтись в быту, постирать, погладить, заправить автомобиль, посмотреть телевизор и многое другое.

Краткое содержимое статьи:

Как свет появляется в доме

Для того чтобы электричество появилось в вашем доме, нужно сделать проводку, если вы считаете, что это опасное дело, то работу можно заказать у электрика.

Но если вы поставили перед собой задачу разобраться и сделать весь процесс самостоятельно, то вам нужно знать, как правильно провести проводку. Для этого и создана эта статья, в которой ниже будут описаны все этапы монтажа проводки.

Где спрятана проводка

Есть помещения, в которых уже было подведено электроснабжение, если проводка старая или неисправная, то ее необходимо заменить, во избежание короткого замыкания и возникновения воспламенения. В очень старых помещениях проводка шла снаружи стены, но это не красиво и не безопасно, поэтому сейчас принято прятать проводку под отделкой.

Но как найти проводку своими руками, если она скрытая? Для этого существуют приборы для обнаружения скрытой проводки, детекторы поиска, тестеры, отвертки индикатора.

Когда нужно проводить поиск проводки:

Запланировано проведение капитального или косметического ремонта.
Перенос розеток и выключателей в другие места.
К стене нужно прикрепить мебель, крепеж или другие предметы и что бы ни наткнутся на провод, предварительно надо отследить его место прохождения.
При отсутствии заземления.
Когда нет схемы электрических коммуникаций
Если требуется полная или частичная замена старой или неисправной электропроводки.

Проводка с нуля

Разводку начинают из создания схемы проводок своими руками, проводят расчет необходимого количества материалов. После этого начинают подготавливать стены, согласно составленному плану. На стене изначально делается разметка, по которой создают углубления для прокладывания провода.

Установленный кабель необходимо закрепить скобами. После того как проведена кабельная трасса, приступают к установке выключателей, розеток и коробок. Когда все сделано, проводится сборка щитка и тестирование всей системы.

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
Повороты провода производятся исключительно под углом 90 градусов;
Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

Дрель с коронкой.
Болгарка с диском по бетону.
Тестер проверки электроприборов.
Отвертка индикатор.
Плоскогубцы и кусачки.
Переноска.
Стриппер для снятия изоляции или, в крайнем случае, нож.

Выбор кабеля

В магазине при покупке провода, у новичка, обычно наступает чувство неосведомленности. Существует огромное количество разновидностей проводов.

Оптимальным для нашей задачи будет кабель ВВГ, он может состоять из 2, 3, 4, 5 жил. Предназначение такого провода – проведение и распределения тока, как в помещении, так и на улице, рассчитан на напряжение от 600 до 1000 Вольт и частоту 50 Гц.

Правила безопасности

При монтаже проводки в доме своими руками и подключении электротехники очень важно не забывать о пресловутой технике безопасности. Все об этом слышали 100 раз, но это не повод относится к этому легкомысленно. От того на сколько вы будете аккуратными зависит самое дорогое – ваше здоровье и даже жизнь.

Все элементы проводки должны быть качественными, без повреждений. Нельзя браться за оголенные провода под напряжением. Все элементы трассы должны быть правильно подключены и заизолированы.

Фото монтажа проводки в доме своими руками

Вам понравилась статья? Поделитесь 😉

Как подключить электропроводку в собственном доме

Несколько домовладельцев выполняют проекты «Сделай сам», включая домашнюю электропроводку. Вот некоторые рекомендации

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода
ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Электропроводка домовладельца
[ad#block] Вопрос: У нас есть дом на рынке и украдены медные трубы и проводка (дом свободен). Муж хочет сам переделать проводку. Мы заменили большую часть его сами, пока жили в нем. Теперь, когда он пуст и выставлен на продажу, законно ли в штате Мэн самостоятельно производить электричество?

Этот вопрос по электричеству поступил от Венди, домовладельца из Хирама, штат Мэн.

Ответ Дэйва:
Венди, спасибо за вопрос по электрике.

Руководство по прокладке домашней электропроводки

Некоторые домовладельцы самостоятельно выполняют проекты, в том числе электропроводку дома.
Как вы заявили, объем работы, которую домовладельцы могут выполнять самостоятельно, регулируется вашим местным строительным управлением, которое будет располагать полной информацией для домовладельцев в вашем районе.

Ресурсы, которые помогут с проектом электропроводки в вашем доме

Рекомендации по проекту электроснабжения

Рекомендации по проектам электропроводки, которым необходимо следовать для большинства проектов, которые вы можете выбрать. Выполнив несколько простых шагов, вы будете рассматривать компоненты, необходимые для успешного проекта от начала до завершения.

Улучшение дома Электрическая проводка

Имея множество доступных улучшений дома, вы можете повысить ценность своего дома, повысив энергоэффективность и уровень комфорта.

Коды электрических соединений

Домашние электрические коды

Справочник электрических кодов, охватывающий электрические цепи, электрические коробки, электрические цепи, электрические коды розеток, электрические схемы, электрическое заземление, электрические проекты, электрические услуги, электрические — подземная, электропроводка, электропроводка, коды освещения и датчики дыма.

Вам также может быть полезно:

Видео про электрическую проводку #2

Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!

Узнайте больше из моего видеокурса по домашней электротехнике:

Базовая электрическая проводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Perfect for Homeowners, Students,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Проводные выключатели света
Проводная 3-проводная и 4-проводная электрическая диапазон
Проводя 3-проводные и 4-проводные сушильные шнурки и выходы сушилки
Как легко и отремонтировать электрический совет

639 9
9 9
9
9
9
9 9
9 Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и будьте в безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.

Руководство домовладельца по замене электропроводки в доме

Замена электропроводки в доме с использованием устаревшей или малогабаритной системы электропроводки повысит вашу безопасность, предотвратит такие неприятности, как мерцание света, и даже сэкономит ваши деньги на счетах за электроэнергию. Тем не менее, перемонтаж — это серьезное мероприятие, требующее планирования и терпения.

Понимание ваших потребностей

Замена проводки обычно включает в себя больше, чем просто замену старого провода. Если ваш электрический щит (коробка выключателя) меньшего размера, замена его на больший позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с 60-амперными панелями, которых было достаточно в то время, когда семьи потребляли меньше электроэнергии. Даже если вы чувствуете, что можете справиться с этим, скорее всего, вам потребуется повысить уровень обслуживания, чтобы получить право на страхование домовладельца. Панель на 60 ампер сама по себе небезопасна при правильном использовании, и даже сегодня ее достаточно для очень маленького дома. Однако в домах более стандартных размеров современные пользователи склонны перегружать эти панели, что представляет опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Наиболее распространенными электрическими панелями являются модели на 100 и 200 ампер. 100-амперной панели достаточно для большинства домов площадью 3000 кв. футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более экономично использовать панель на 200 ампер.

С другой стороны, если в вашем доме проводка проводилась в 1980-х годах или позже, скорее всего, потребуется лишь несколько обновлений для замены изношенной или поврежденной проводки и светильников.

Вы также можете заменить старые розетки, светильники и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтусного короба, в целях безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с портами USB, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделать самому или нанять профессионала?

Если вы любите делать что-то своими руками, вы можете самостоятельно перемонтировать проводку. Вы сэкономите деньги, но потратите несколько недель на грязную работу, включая резку, сверление, прокладку проводов и латание дыр. Сначала ознакомьтесь с местными электротехническими нормами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить, вместе с розетками, выключателями и другими электрическими функциями, которые вы хотите.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на наличие признаков того, что работа может оказаться более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую карту проводки на наличие потенциальных проблем. Ваша законченная работа по перемонтажу проводки своими руками должна пройти проверку у лицензированного электрика. Прежде чем начать свой проект, найдите электрика, который будет готов провести эту проверку. Не все электрики проверяют работы, которые они не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома. Для этого нужно убрать мебель или переместить ее в центр комнаты и накрыть ее тряпкой, а затем поднять ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, постарайтесь не задеть провода или трубы внутри стен.

Когда закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый из них к выключателю на вашем электрическом щите и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для осмотра, прежде чем закрывать точки доступа к проводке.

Создайте свой план

Если вы будете выполнять перемонтаж самостоятельно, вам нужно спланировать как то, что вы хотите, так и то, как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать, что вы хотите, а не решить, как это установить. Оставьте разработку схемы профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. В большинстве домов проводку меняют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учитывать будущие приборы в вашем проекте замены проводки.

Учитывайте такие особенности, как:

Отопление, вентиляция и кондиционирование воздуха (HVAC)
Освещение и потолочные вентиляторы
Водонагреватель
Стиральная машина и сушилка
Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильник
Электроника для домашнего офиса, такая как компьютеры и центры зарядки устройств
Развлекательные системы, включая телевизор и стереосистему
Гидромассажная ванна, спа, сауна или плавательный бассейн
Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
Вспомогательные устройства, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
Более крупные элементы, такие как полотенцесушители или беговая дорожка с электроприводом

Как только вы поймете, чего хотите, сделайте простой чертеж своего дома, на котором показаны основные бытовые приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает вашему электрику понять вашу цель, что, в свою очередь, поможет ему спланировать электрические цепи вашего дома.

Проверьте чертеж с вашим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Убедитесь, что вы действительно довольны планом, прежде чем ваш электрик приступит к работе. Как только работа началась, просьбы об изменениях увеличивают время и стоимость работы. То, что кажется вам простым изменением, на самом деле может потребовать сложной проводки.

Определите бюджет

Прежде чем вы начнете искать электрика, определите бюджет для вашего проекта по ремонту электропроводки. Стоимость замены электропроводки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о переделке проводки в доме, комната за комнатой или секция за секцией, насколько позволяет ваш бюджет.

Выполнение части работ по подготовке и очистке самостоятельно также может снизить затраты. Если вы готовы передвинуть мебель, убрать ковры, очистить чердак и, возможно, даже заняться стенами в поисках проводки и розеток, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не место для сокращения затрат. Дешевые материалы снизят стоимость работ, но не стоит экономить на системе, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Tomasz Zajda / Adobe Stock Чтобы найти квалифицированного электрика, начните с расспросов о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за предложениями к строительным или профессиональным ассоциациям. Как только у вас появится по крайней мере три названия компаний, свяжитесь с каждой из них, чтобы обсудить их опыт в переоборудовании домов, подобных вашему.

Проверить лицензии электриков. Ищите компанию, в которой есть хотя бы один главный электрик, обладающий лицензией главного электрика и лицензией подрядчика по электроснабжению. Лицензия главного электрика является профессиональной лицензией, а лицензия подрядчика по электроснабжению — коммерческой лицензией. Только главный электрик может иметь лицензию подрядчика по электроснабжению. Также проверьте наличие у подрядчика страховки гражданской ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к поломке

Замена электропроводки — одна из самых разрушительных работ по ремонту дома. Поскольку провода проходят по всему дому, доступ к ним часто означает поднятие ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет точно сказать вам, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Работы по перемонтажу выполняются в два этапа:

Первый этап — Замена кабелей, проводки, цепей и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников. На этом этапе все подключается и идет «вживую».

Это означает, что даже замена электропроводки всего в нескольких комнатах обычно занимает два-три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как встроенное верхнее освещение, это продлит время. Если вы попросите внести изменения в ваш первоначальный план, например, поставить розетку в другом месте, это также увеличит время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, приступая к работе.

В это время у вас не будет электричества, что, скорее всего, означает отсутствие света, кондиционера, электрической плиты или телевизора. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока работа выполняется.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет делаться в каком районе и в какое время. Они должны быть в состоянии дать вам место для проживания, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на недели.

Ремонт электропроводки в вашем доме может показаться хлопотным, пока работа не завершена, но это сделает ваш дом более безопасным и приятным. Потратьте время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа будет хорошо спланирована и выполнена квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Могу ли я выполнять электромонтажные работы в собственном доме? И это законно?

Написано Скоттом в Electrical

Один из вопросов, который я часто слышу: могу ли я выполнять электромонтажные работы в собственном доме? И как узнать, когда вызывать электрика? От одного мастера к другому — это простой вопрос со сложным ответом, который действительно зависит от: а) насколько вам комфортно работать с электричеством и б) самого электропроекта.

Продолжайте читать, чтобы получить информацию о законности самостоятельного выполнения электромонтажных работ, а также информацию о Национальном электротехническом кодексе (NEC), местных разрешениях и потенциальных рисках и вознаграждениях, о которых вам следует знать заранее.

Во-первых, законны ли электромонтажные работы своими руками? Нужны ли мне разрешения?

Прежде чем приступить к каким-либо работам с электричеством, убедитесь, что вы знаете местный код. Коды причин введены для обеспечения вашей безопасности и безопасности других людей. Значит, вы хотите (и должны) им следовать.

_{Домашняя электропроводка своими руками}

Я рекомендую обратиться к Руководству по строительству, которое позволяет вам выполнять поиск по штатам, чтобы увидеть электрические коды, которые относятся к вам. Но имейте в виду, что в вашем городе тоже будет свой набор кодов. Это особенно важно для тех, у кого есть недвижимость в разных городах. Кроме того, убедитесь, что вы понимаете разницу между тем, хотите ли вы работать в собственном доме (основном месте жительства) или в доме, который вы арендуете. Часто даже в одном и том же городе вы можете сменить торговую точку в своем основном доме, но не в сдаваемом в аренду жилье

Это довольно очевидно, но хороший способ начать исследование – это ввести в Google «электрический код <вставьте название города>». Это, вероятно, даст вам информацию, которую вы ищете, и четкую разбивку того, что вы можете сделать.

Часто в кодексе перечислены виды работ, для которых не требуется разрешение, как «исключения» — все, что не входит в этот список, требует разрешения. Вот несколько примеров местных кодовых страниц в разных городах, чтобы дать вам представление:

Терлок, Калифорния – Разрешения на строительство: перечислены исключения, для которых не требуется разрешение (замена предохранителей, замена или ремонт выключателей, автоматические выключатели, патроны для ламп, балласты и т.д.). Все, что конкретно не указано в исключениях, требует разрешения.
Виннебаго, Иллинойс – Разрешения на строительство: Опять же, на странице 4 есть четкий список проектов, для которых не требуется разрешение.

Кроме того, чтобы не усложнять ситуацию, некоторые электротехнические нормы применяются ко всему дому, а другие — к отдельным комнатам. Так что обязательно загляните и в это!

Что такое Национальный электротехнический кодекс (NEC)?

Национальный электротехнический кодекс (NEC) подпадает под действие Национальной ассоциации противопожарной защиты (NFPA) и представляет собой принятый на региональном уровне набор стандартов, связанных с электропроводкой и установкой. NEC обновляется каждые три года (2014, 2017, 2020 и т. д.), а затем со временем принимается регионами. Хотя я не думаю, что вам нужно покупать эту книгу — важно с ней ознакомиться.

Но даже если вы знаете NEC вдоль и поперек, вам все равно нужно исследовать местные строительные отделы. Они часто отличаются от NEC, и эти коды относятся именно к вам. Другими словами, NEC не является юридическим документом и не может обеспечивать соблюдение правил, даже если многие из положений совпадают с правилами штата/города, которые имеют юридическую силу.

В зависимости от того, чем вы занимаетесь, рекомендуется позвонить в местный отдел выдачи разрешений на строительство и провести 5-минутную беседу с местным инспектором по электрике.

Каковы преимущества электромонтажных работ своими руками?

Как домашний мастер, я знаю, что домовладелец может самостоятельно выполнять электромонтажные работы. Не говоря уже о том, что это может сэкономить вам время и деньги.

Многие электротехнические работы безопасны, если все сделано правильно и аккуратно. Как правило, это простые проекты, в которых есть «правильный» и «неправильный» способ их выполнения. Если вы знаете местное внедрение NEC (в частности, в каком году NEC), подробности вашего конкретного проекта и чувствуете себя уверенно, вы, вероятно, находитесь в хорошем положении.

Чем опасны самодельные электромонтажные работы?

Электрические работы своими руками часто пугают, и на то есть веские причины. Риски плохой проводки могут варьироваться от пожаров до скачков напряжения и смерти. Поэтому, если вы чувствуете себя некомфортно или не уверены, когда дело доходит до электромонтажных работ своими руками, я рекомендую вам вызвать электрика. Безопасность прежде всего.

Другим потенциальным риском при выполнении электромонтажных работ своими руками помимо угроз безопасности является несоблюдение правил. Можно подключить что-то функциональное, но не соответствующее вашему местному коду. Почему это важно? Если вы перепродаете дом и проводите осмотр дома, вы можете столкнуться с проблемами, которые могут быть более дорогими, чем если бы вы просто вызвали кого-то, чтобы помочь в первую очередь. Как говорится, если ты можешь что-то сделать, это не значит, что ты должен это делать.

Что произойдет, если пожар возникнет из-за неисправной проводки? Покроет ли это моя страховка?

По данным Национальной ассоциации противопожарной защиты, в 2012-2016 годах 13% пожаров в жилых домах были вызваны неисправностями или сбоями в работе электрооборудования. Сбои в работе электрооборудования занимают второе место после оставленного без присмотра оборудования в качестве основной причины домашних пожаров в США.

Будете ли вы застрахованы в случае пожара в вашем доме из-за неисправной проводки, зависит от вашей ситуации и вашей страховки. Например, пожар, возникший из-за того, что твари перегрызли провода, скорее всего, будет устранен иначе, чем неправильная установка своими руками. Точно так же степень вашего покрытия может различаться в зависимости от вашей системы электропроводки и возраста дома. Многие дома построены до 19 века.В 50-х годах используется устаревшая электропроводка, такая как ручка и трубка и алюминий, а не медь. Известно, что у них более высокий процент отказов, поэтому, если у вас есть одна из этих систем, вам может потребоваться приобрести специальный райдер / одобрение.

Домашняя электропроводка своими руками 101: Советы по безопасному выполнению электромонтажных работ Заменяете ли вы что-то или чистите — убедитесь, что это выключено или отсоединено от сети.
Снимите браслеты, кольца, ожерелья и все, что может мешать, особенно металлические детали.
Перед началом работы всегда дважды проверяйте, отключено ли питание с помощью бесконтактного тестера напряжения или тестера розеток
Избегайте использования «скоростной проводки» вместо этого используйте традиционную боковую или обратную проводку, если вы используете розетки и выключатели коммерческого класса.
Убедитесь, что вы используете правильный калибр провода для номинальной силы тока цепи
Всегда помните, если вам не нравится работа, обратитесь к лицензированному специалисту!
Интересуетесь проектами по электрике своими руками? Прочитайте этот блог, чтобы узнать , как подключить розетку !
Последние сообщения
ссылка на «Лучшие отвертки для самодельных электромонтажных работ»
Лучшие отвертки для электромонтажных работ своими руками
В этой статье я покажу вам, почему крестовые и шлицевые отвертки — не лучший выбор для электромонтажных работ. Около 60 % наших зрителей используют отвертку с крестообразным шлицем № 2, когда они…
Продолжить чтение
ссылка на Как отремонтировать гвоздь или винт в гипсокартоне
Как отремонтировать гвозди или шурупы в гипсокартоне
Одним из наиболее распространенных дефектов гипсокартона, с которым сталкивается большинство из нас, домовладельцев, являются небольшие выпуклости или пятна, которые образуются на наших стенах, называемые «трещинами от гвоздей» или «трещинами от шурупов», потому что на самом деле…
Продолжить чтение
Электрощит: информация о разрешениях и проверках
Информация о разрешениях на электрооборудование
Информация о проверке электрооборудования
Запрос на проверку электрооборудования
Электрическая онлайн-система разрешений
Контактная информация электрического щита
Информация о разрешении на электроснабжение
Перед установкой электропроводки необходимо получить действующее разрешение штата Колорадо на электроснабжение. Все разрешения действительны в течение одного года с даты выдачи разрешения. Домовладелец или подрядчик по электроснабжению может получить электротехнические разрешения онлайн. Разрешения на электроснабжение для всех контролируемых государством территорий, государственных школ и государственных зданий выдаются и проверяются Государственным советом по электроснабжению.
Домовладелец может проводить электромонтажные работы в своем доме и должен получить разрешение в Государственном управлении электроснабжения или в местном строительном управлении до начала электромонтажных работ. Домовладелец может выполнить электропроводку самостоятельно, если:
Работа выполняется лично домовладельцем, и недвижимость не предназначена для продажи, перепродажи или сдачи в аренду и, как правило, не открыта для публики.
Все работы проверяются до покрытия, т. е. изоляции, гипсокартона и т. д., и снова после завершения системы до заселения и постоянного отключения электроэнергии.
Все электромонтажные работы выполняются в соответствии с Национальным электротехническим кодексом.
Подрядчик-электрик должен получить разрешения на работу, выполняемую компанией. Работа не должна выполняться с использованием разрешения, выданного «домовладельцем», или разрешения, выданного другой компании.
Чтобы получить доступ к распечатанным формам разрешений и другой информации, просмотрите страницу разрешений и инспекционных форм.
Информация об инспекции электрооборудования
Национальный электротехнический кодекс (NEC) является принятым кодексом, используемым в штате Колорадо. Выполняемые работы должны соответствовать требованиям NEC. Электрический совет штата Колорадо проводит электрические проверки в местах по всему штату, которые не проверяются местными властями. Все государственные школы и государственные здания проверяются государственными электроинспекторами во всех местах.
Плата за повторную инспекцию : Если инспекция отмечена инспектором как «отклоненная», вам может потребоваться оплатить повторную инспекцию, прежде чем будет проведена другая инспекция.
Разрешение на обрезку : Если срок действия разрешения истекает после утверждения чернового осмотра, необходимо получить разрешение на обрезку и уплатить требуемый сбор.
Продление разрешения : Разрешение может быть продлено один раз на шесть месяцев. Чтобы получить продление вашего разрешения, вы должны уведомить офис в Денвере до истечения срока действия разрешения. Вы можете связаться с офисом по телефону 303-894-2300.
Запрос на изменение кода : Изменение кода для конкретной установки должно быть разрешено Советом. Пожалуйста, заполните и отправьте форму запроса на отклонение на рассмотрение Правления.
Политика возврата
Возврат может быть разрешен в течение шестимесячного периода с даты выдачи разрешения, если не было проведено никаких проверок. Запрос на возмещение может быть отправлен по электронной почте, факсу или по почте в офис в Денвере. Запрос должен содержать:
Разрешение №
Имя соискателя разрешения
Тип платежа (при оплате чеком приложите копию погашенного чека с обеих сторон). Возврат чека может занять до 45 дней, чтобы обработать
Причина запроса на возврат (отказ от работы, имущество не в юрисдикции государства и т.п.)
Политика передачи
Подрядчик-электрик может передать существующее разрешение с одного адреса работы на другой адрес работы, однако передача между подрядчиками или от подрядчика домовладельцу не допускается. Чтобы претендовать на перевод, подрядчик должен обеспечить:
Плата равна той же сумме, а проверка не производилась.
Чтобы передать существующее разрешение на другой адрес, отметьте соответствующие изменения в существующем разрешении, а затем отправьте в Совет по электроснабжению штата Колорадо. Изменения будут внесены, и будет предоставлена исправленная копия разрешения. Пожалуйста, обращайтесь в этот офис с любыми вопросами по вышеуказанной политике, и мы будем рады помочь вам подать заявку на возврат или передачу вашего разрешения.

Запрос на проверку электрооборудования
Самый эффективный способ запросить проверку — через нашу онлайн-систему разрешений. Имейте при себе номер разрешения и адрес.
Инспекторы несут ответственность за составление своего графика ежедневных проверок. Осмотры должны быть запрошены не позднее 15:00. за день до вашего осмотра. Не пользуйтесь мобильным телефоном для запроса осмотра — сигналы сотовой связи ненадежны, что может привести к неполному запросу на осмотр с задержкой или без осмотров.
Процесс инспекции:
После того, как вы запросили инспекцию, инспектор обычно назначает инспекцию в течение трех дней.
НЕ ОБРАЩАЙТЕСЬ в офисы Денвера по поводу запросов на инспекцию или расписания. Вы должны связаться с вашим инспектором для информации о расписании.
После того, как запланирована проверка, вы можете получить доступ к этой информации из своей сетевой учетной записи. Просмотрите конкретное разрешение (найдите номер разрешения в своей учетной записи и нажмите ссылку на это разрешение). В нижней части страницы разрешения вы увидите выделенное красным цветом уведомление о том, что проверка назначена на этот день.
Эта информация будет размещена утром в день плановой* проверки, обычно до 10:00
Убедиться, что место осмотра доступно, а установка доступна для инспектора с 8:00 до 17:00.
Свяжитесь со своим инспектором и сообщите обновленные маршруты проезда, номера телефонов или коды доступа, не указанные в разрешении. Не отправляйте эту информацию по факсу в день проверки, ваш инспектор может быть недоступен для получения этой информации.
Чтобы избежать платы за повторную проверку, убедитесь, что:
Номер адреса вывешивается на видном месте у входа на строительную площадку.
Задание готово к проверке до того, как вы позвоните, чтобы запросить проверку.
Никакая дополнительная информация о графике проверок недоступна на веб-сайте или в офисе Совета.
Проверки не будут проводиться в установленные штатом дни отпуска или официальные праздники.
*Из-за непредвиденных задержек ваш инспектор может не выполнить весь график проверки на этот день.
Электрическая онлайн-система разрешений
Доступ к онлайн-системе разрешений
Контактная информация Электротехнического совета
Государственный электрический совет
1560 Broadway, Suite 1350
Denver, CO 80202 -08 Телефон:
-08 | Факс: 303-894-2310 | Электронная почта: [email protected]
Контрольный список
для того, как подключить дом — Штаб-квартира электрика
Провести электропроводку в доме довольно просто, если у вас есть хороший план и некоторые базовые знания о том, как устанавливать электрические компоненты, и пользоваться кодовой книгой. В этой статье мы рассмотрим ВСЕ , которые вам нужно знать, чтобы подключить дом. Не стесняйтесь использовать это как справку, чтобы помочь вам на каждом этапе пути. Нажмите здесь, чтобы загрузить наш БЕСПЛАТНЫЙ контрольный список . Может показаться непосильной задачей подключить дом, но просто отмечайте пункты в своем контрольном списке шаг за шагом, и все будет в порядке. Убедитесь, что это ЮРИДИЧЕСКИЙ в вашем районе для подключения проводов в собственном доме, если вы НЕ лицензированный электрик.
, чтобы подключить дом, вам нужно будет:
Рассчитайте требования к электрической нагрузке
Установить электрическую панель
. Ванная Электропроводка
Две небольшие электрические цепи на кухне
Sump Pump
Dedicated Lines For ALL Fixed In Place Equipment
Hardwired Interconnected Smoke Detectors
HVAC Wiring
Grounding
Data Lines For TV And Internet
Проводка камеры наблюдения, если применимо
Ответвительные цепи для розеток общего пользования и освещения
Загрузите наш контрольный список здесь для БЕСПЛАТНО , так что вы можете обращаться к нему всякий раз, когда вам нужно, когда вы делаете свою проводку.
Давайте рассмотрим каждый из этих пунктов шаг за шагом и посмотрим, сможем ли мы немного упростить этот процесс. Но сначала давайте пройдемся по исходной точке. Нам нужно знать, есть ли у вас электричество или нет, и взять его оттуда.
Недавно построенный дом или существующая структура?
Если ваш дом недавно построен без электроснабжения, вам почти наверняка понадобится лицензия 9Электрик 0048 для этой затеи. Должна быть связь с вашей местной электроэнергетической компанией и координация, чтобы обеспечить электричеством дом и счетчик. Также, скорее всего, потребуется разрешение, которое может сделать только лицензированный электрик.
Для целей этой статьи мы предположим , что вы проводите электропроводку дома с существующим электрическим счетчиком и панелью, которые были выпотрошены, и вы делаете полный ремонт. Имея это в виду, давайте двигаться дальше.
Как рассчитать электрическую нагрузку, необходимую для вашего дома?
Допустим, у вас есть счетчик на 100 ампер и существующая панель. Для большинства домов этой мощности более чем достаточно. Однако, чтобы быть уверенным, вы должны сделать расчет электрической нагрузки. Если ваш счетчик рассчитан на 100 ампер, но фидер к панели рассчитан только на 60 ампер, может быть место для модернизации фидера без модернизации вашего счетчика.
Начните с площади дома. Допустим, для этого примера это дом площадью 2000 квадратных футов. Вы берете 2000 и умножаете на 3, чтобы получить ВА для общей нагрузки освещения. Это для розеток общего пользования и освещения по всему дому.
Затем вам нужно добавить цепи прачечной и мелких бытовых приборов по 1500 вольт-ампер каждая. Добавьте нагрузку HVAC на 100%. Если у вас есть отдельные системы отопления и охлаждения, вам нужно использовать только самую большую нагрузку, потому что они не будут включены одновременно. Затем добавьте осушитель, который составляет минимум 5000 вольт-ампер или что-то другое, что написано на его паспортной табличке.
Тогда у вас есть кухонное оборудование, которое можно рассчитать с помощью таблицы NEC 220. 55, которую можно бесплатно просмотреть на веб-сайте NFPA здесь (потребуется подтверждение по электронной почте).
Вам также необходимо рассчитать вольт-ампер для закрепленных на месте приборов, таких как мусоропровод, посудомоечная машина, микроволновая печь и т. д. Они могут быть рассчитаны как 75%, если у вас их 4 или более.
Добавьте к расчету 25% максимальной нагрузки двигателя (обычно самым большим двигателем является система HVAC), а затем разделите общее количество вольт-ампер на напряжение, подаваемое в дом. В этом примере мы предположим, что ваш дом однофазный, так как MOST дома не подключены к 3 фазам.
Теперь мы знаем, что эта тема FAR более обширна, чем мы объясняем здесь, и у нас будет пост, посвященный исключительно расчетам, но это должно подойти для большинства домохозяйств, давайте рассмотрим расчет ниже. Мы будем выбирать номера для техники случайным образом, так как это зависит от того, какое оборудование вы покупаете. Элементы, являющиеся стандартом кода, будут отмечены звездочкой * рядом с ними.
Артикул Код Раздел Количество Вольт Ампер
Square Footage 220.12 2000 6000
Small Appliance* 220.52(A) 2 @ 1500VA each 3000
Laundry* 220.52(B 1 @ 1500VA 1500
HVAC 220,60 4000VA (число будет варьироваться) 4000
Застегивается на месте
(4000
.0005 220.53 3500 ВА 2652
Copyright ElectricianHQ.com
Теперь код допускает снижение номинальных характеристик, поэтому мы сделаем это и разделим вольтамперы на вольты, чтобы получить общее количество.
0796
Пункт Вольт AMP Понижен . 0005 3000 None 3000
Laundry 1500 None 1500
HVAC 4000 None 4000
Fastened In Place Appliances 3500 75 % от общего количества, если 4 или более 2652
Самый большой двигатель 4000 25 % от двигателя HVAC, так как он самый большой 1000
Copyright ElectricianHQ.com
А теперь подведем итоги!
4050 + 3000 + 1500 + 4000 + 2652 + 1000 = 16 202 ВА
16 202 ВА/208 В (если три фазы разделить на 208 X 1,732) = 77,89 ампер
наш пример со счетчика на панель не достаточен. Следующим шагом будет 80 ампер, но было бы лучше поставить 100 ампер в этом примере дома, чтобы оставить место для будущего расширения и дополнений к электрической системе.
В этом примере вам потребуется как минимум три провода №3 AWG от счетчика к новой панели на 100 ампер, чтобы подать 100 ампер к вашему дому. Теперь мы можем перейти к следующему шагу.
Установка электрической панели
Вам потребуется установить новую электрическую панель. В настоящее время дуговые выключатели необходимы в каждом жилом помещении, поэтому вам понадобится панель, удобная для их установки. Дуговые выключатели старого образца имеют хвостик из белой проволоки, отходящий от них. Способ их подключения заключается в том, чтобы подвести ваш горячий провод (черный провод) и нейтральный провод (белый провод) непосредственно к выключателю, а белый провод от выключателя идет на нейтральную шину.
В настоящее время существует НАМНОГО более простой способ установки дуговых выключателей. Вам понадобится эта подключаемая панель. Мы настоятельно рекомендуем эту подключаемую панель Square D, которая доступна на Amazon, если вы предпочитаете покупать там. Может быть быстрее, проще и по той же цене покупать на месте. Мы рекомендуем покупать у местного поставщика электроэнергии, как мы объясняем в статье, указанной выше.
Эти панели намного проще в установке, а новые выключатели значительно экономят время.
Вы также должны убедиться, что покупаете ГЛАВНЫЙ панель выключателя. Мы исходим из предположения, что ваш поток будет идти прямо из счетчика на панель. В этом случае ваша панель будет действовать как сервисный переключатель , и вам необходимо соединить нейтральный и заземляющий провода на вашей панели.
Обычно с каждой панелью главного выключателя поставляется зеленый соединительный винт. Все, что вам нужно сделать, это затянуть винт, чтобы убедиться, что заземление и нейтраль соединены. Если в вашем доме есть главный разъединитель перед панелью, этот винт необходимо удалить, так как единственная область, где заземление и нейтраль могут быть соединены в этом случае, будет в основном разъединителе.
Какие выделенные линии нужны при проводке дома?
Некоторые цепи должны работать в соответствии с национальными электротехническими нормами. Очень важно убедиться, что все эти линии проложены до того, как вы закроете стены или, что еще хуже, паркетные полы. Это дорогой урок — научиться ломать стены или ломать деревянный пол, когда инспектор говорит вам, что цепь отсутствует. Давайте рассмотрим каждый из них один за другим, чтобы убедиться, что все наши базы покрыты.
Розетки для прачечной
210.52(F) требовалось установить по крайней мере одну розетку в зонах, предназначенных для установки оборудования для прачечных. Эта линия должна быть проложена в каждом жилом доме, но есть два исключения:
Исключение № 1: Корзина для белья не требуется, если вы подключаете электропроводку к жилой единице в многоквартирном доме, где прачечная предоставляется на территории помещения
NEC 2020
Исключение № 2: Корзина для белья не требуется в других жилых домах, кроме как для одной семьи, где прачечные не разрешены.
NEC 2020
Таким образом, исключение делается только для многоквартирных домов. Если вы проводите проводку в доме на одну семью, вам понадобится, чтобы эта цепь шла к прачечной. Это требуется на тот случай, если кому-то понадобится воспользоваться утюгом или другим прибором, используемым для стирки одежды в прачечной.
Вам также следует подключить к стиральной машине выделенную линию на 20 ампер. Стиральные машины никогда не требуют цепи более 20 ампер, если только они не являются коммерческими.
Сушильная машина – хотя это и не требуется по коду, вы должны помнить об этом, если в доме будет прачечная. Если это сушилка, работающая на газе, вам понадобится только выделенная цепь на 20 ампер. Однако, если это электрическая сушилка, вам может понадобиться цепь на 30 ампер, а иногда даже на 40 ампер. Перед запуском линий обязательно ознакомьтесь с техническими характеристиками вашего устройства.
Не забудьте также проверить тип розетки NEMA. Нажмите на ссылку, чтобы точно узнать, какую розетку использовать. Если они не поставляются с вилкой, вам также нужно будет подобрать вилку к розетке, используя приведенную выше таблицу.
Требования к электропроводке в ванной комнате
210.52(D) NEC гласит, что по крайней мере 1 розетка должна быть установлена в пределах 3 футов от внешнего края каждой раковины (раковины). Поскольку это в ванной комнате, она должна быть защищена GFCI.
Подключение розеток GFCI и AFCI к одной цепи иногда вызывает проблемы. Вот почему лучше всего провести отдельную линию GFI для ванной комнаты, но включить освещение в ванной в цепь освещения. Вы можете получить питание от выключателя в коридоре прямо возле ванной. Это избавит вас от головной боли, связанной с неприятными срабатываниями выключателей AFCI.
Пока мы говорим о ванных комнатах, убедитесь, что освещение закрыто. Для освещения ванной комнаты не требуется специальной цепи, но мы должны обратить внимание на NEC 410.10(D). «Ванная или душевая зона» считается любой зоной, которая находится на высоте до 8 футов над верхним краем ванны и на высоте 3 фута по горизонтали.
Если в любой из этих областей у вас есть фонари, убедитесь, что они помечены для влажных мест. Если на них попадают брызги душа, они должны быть помечены для влажных мест.
Авторские права ElectricianHQ.com
Две цепи для малых бытовых приборов на кухне
На каждой кухне должно быть не менее двух выделенных цепей для малых бытовых приборов на кухне. Согласно NEC, эти 2 выделенные цепи должны питать NO других розеток, за исключением исключений, упомянутых ниже:
Исключение №1: Розетка, установленная исключительно для питания и поддержки электрических часов.
NEC 2020
Исключение № 2: Розетка, установленная для подачи питания на дополнительное оборудование и освещение на газовых плитах, духовках и кухонных плитах, установленных на столешнице.
NEC 2020
Итак, исключение № 2 имеет смысл. Иногда плита работает на газу, но пилоту требуется совсем немного энергии, чтобы включить плиту или загорится светодиод на дисплее. Не стесняйтесь брать для этого питание от одной из выделенных цепей небольших бытовых приборов. Исключение № 1 немного устарело, когда-то многие люди устанавливали часы на своих кухнях.
Еще одна вещь, на которую следует обратить внимание, — это интервалы. NEC заявляет, что никакая точка вдоль стены не должна быть дальше 24 дюймов по горизонтали от розетки. Это означает, что вам нужна по крайней мере розетка GFCI каждые 4 фута. Они также не должны быть выше столешницы более чем на 20 см.
Если у вас на кухне есть остров, вам понадобится по крайней мере одна розетка, если размер столешницы острова составляет 24 дюйма или больше в длинном измерении и 12 дюймов или больше в коротком измерении.
При прокладке проводки на кухне убедитесь, что переходные пластины соответствуют глубине плитки задней стенки и толщине гипсокартона, который вы планируете использовать. Если вы еще не знаете точных размеров, не волнуйтесь. Их всегда можно продлить позже для финишной стадии. Ознакомьтесь с этой статьей о расширении розеток после установки задней панели для получения более подробной информации об этом.
Некоторым людям не нравится внешний вид торговых точек GFCI, и они также могут быть дорогими. Если у вас большая кухня и вы хотите сэкономить, вы можете установить одну розетку GFCI на цепь небольшого прибора. Остальные розетки GFCI в этой цепи могут быть защищены первой, если вы подключите следующие со стороны нагрузки. Щелкните эту статью, чтобы узнать больше об экономии денег при установке розеток GFCI.
Водоотливной насос
Он нужен почти каждому дому, но это зависит от вашего местоположения. Если в вашем доме есть подвал, и вы планируете закончить его отделку, обязательно проведите для этого линию, прежде чем класть гипсокартон. 20-амперной линии 120 вольт будет достаточно. Дренажный насос должен иметь постоянную мощность и автоматически включаться, когда уровень воды становится слишком высоким. Довольно прямолинейно, верно?
Это спасательный круг во время сильного ливня, поэтому обязательно используйте эту линию, если она применима к вашему региону.
Выделенные линии для всего стационарного оборудования
Обязательно используйте выделенные линии для всего стационарного оборудования. Это включает, но не ограничивается:
Утилизация мусора
Дисковольная машина
Микроволновая печь
Электрический диапазон
Электрический повар Верх. разместите оборудование, чтобы узнать, какой размер провода нужно проложить, а также сколько проводов на кабель вам понадобится. Ниже приведена таблица, которая может помочь вам в выборе.
Cable Selection Table For Appliances
Volts Amps Phase Cable Type
120 15 Single 14/2
208/220 15 Сингл 14/3
120 15 Три 14/3
208/220 15 Три 14/220 15 Три 14/220 15 0005
120 20 Single 12/2
208/220 20 Single 12/3
120 20 Three 12/3
208/220 20 Три 12/3
проволочный кабель.
Copyright ElectricianHQ.com
Надеемся, что эта таблица будет достаточно полезной, и мы не будем углубляться в список с различными размерами усилителей для приборов. По сути, для однофазной сети на 120 вольт вам понадобится двухжильный кабель, а для сети на 208 или 220 вольт вам понадобится трехжильный кабель, независимо от того, является ли он однофазным или трехфазным. Вам просто нужно увеличить размер провода, который зависит от усилителей. Чтобы упростить выбор размера провода, посмотрите на таблицу ниже:
Ампер размер провода Размер выключателя
15 #14 15 А.
40 #8 40 AMPS
50 #6 50 А. 0005 70 AMPS
80 #4 80 AMPS
100 #3 100 AMPS
COPYRILE ELECHEIANHQ.com
и наконец -то. того, какой тип выключателя купить, зависит от ваших вольт и фаз.
Вольт Фаза Тип выключателя
120 Однополюсный 1 0005
208 1 Two Pole
120 3 Three Pole
208 3 Three Pole
Copyright ElectricianHQ. com
Hardwired Interconnected Smoke Detectors
В каждом доме должны быть комбинированные детекторы дыма и угарного газа. Эти вещи по статистике ежедневно спасают жизни. Кодекс требует, чтобы они были зашиты и взаимосвязаны. Мы рекомендуем подключать их к цепи освещения. Таким образом, они с меньшей вероятностью будут отключены в случае, если они отключатся, когда нет пожара, и подтолкнут домовладельца к их ремонту. Ознакомьтесь с нашей статьей здесь, которая подробно описывает это.
Вам нужно будет проложить 2-жильный кабель к первому детектору дыма на линии. Для каждого последующего дымового извещателя необходимо проложить 3-жильный кабель. Таким образом, они будут связаны между собой, и если сработает датчик дыма в подвале, сработает датчик дыма на третьем этаже. Таким образом, кто-то на третьем этаже услышал бы это и сразу же был бы предупрежден. Это назначение третьего провода в цепи.
Ежегодно многие люди умирают от отравления угарным газом из-за протекающих труб, а также от пожаров. Это предотвратимая трагедия, поэтому убедитесь, что вы устанавливаете их правильно в соответствии со спецификациями производителя и ежегодно тестируете их.
Детекторы дыма необходимы на каждой лестничной площадке дома. Они должны быть установлены во всех жилых помещениях. Обязательно установите один в:
Гостиную
Каждую спальню
Все места общего пользования за пределами спален (коридоры)
Подвал
Каждую лестничную площадку На отдельных этажах дома
Не устанавливайте детекторы дыма также рядом с кухней или рядом с вытяжными вентиляторами от HVAC, это вызовет ложные сигналы тревоги. Детекторы дыма также не требуются на чердаках, потому что сильная жара может вызвать ложную тревогу.
Однако они выпускают детекторы дыма, рассчитанные на экстремальные температуры, которые могут достигаться на чердаках, а в домах с дымоходами, проходящими через чердак, это обеспечивает дополнительный уровень безопасности.
Также следите за тем, чтобы детекторы дыма не устанавливались слишком близко к углам на стене. Дым будет клубиться за углом и не достигнет детектора дыма. Большинство производителей и норм рекомендуют держаться не менее 4 дюймов от углов при установке детекторов дыма.
Проводка ОВКВ
Примите во внимание таблицы выше, когда решаете, какой размер кабеля приобрести для этого. Обычно проводка для HVAC идет от панели непосредственно к вашему конденсатору, а затем от панели ко всем вашим PTAC или блокам воздуходувки, если у вас есть система такого типа. Проводка управления будет проложена между блоками конденсатора и воздуходувки вашим подрядчиком по ОВКВ.
Для некоторых систем HVAC требуется, чтобы вы подавали питание на конденсатор, а затем от конденсатора подводили провода к вентиляторам. В версии единственными проводами, которые приземляются на вашей панели, будет питание конденсатора.
Обязательно обсудите это со своим подрядчиком по ОВК, прежде чем запускать линии. Обычно они говорят вам, какой именно размер провода им нужен и где он нужен. Существует множество различных типов систем HVAC, поэтому не стесняйтесь спрашивать их требования, прежде чем совершать ненужные ошибки.
Если вы планируете установить оконный кондиционер, вам потребуется отдельная розетка на 20 А в каждой комнате, где есть окно, предназначенное исключительно для кондиционера. Это требование не распространяется на кухни и ванные комнаты.
Заземление
Обычно считается самым важным разделом кода. На экзаменах на звание мастера-электрика большое внимание уделяется этому, поскольку это VITAL для обеспечения безопасности. Все электрооборудование должно быть заземлено. Вам нужно будет склеить все ваши коробки, если они металлические. Вот контрольный список основных моментов, которые необходимо учитывать при выполнении заземления:
Заземляющий стержень
Вам понадобятся 2 из них на расстоянии 6 футов друг от друга, если сопротивление заземляющего стержня составляет 25 Ом или более
Заземление водопровода
Водопровод должен быть заземлен при входе в жилище, вы также должны перепрыгнуть счетчик воды. Установите зажимы с каждой стороны и прикрепите к ним заземляющий провод от заземляющего коллектора
Соедините при сервисном переключателе
Заземление и нейтраль соприкасаются только в одной точке вашего дома. Это будет в вашем сервисном коммутаторе. Это может быть либо разъединитель перед панелью, либо главная панель вашего дома, если это панель главного выключателя.
Заземление ONT
Это заземление для оптоволокна. Он должен быть соединен с заземляющим коллектором.
Мы можем подробно остановиться на SO по этой теме, и мы будем в других статьях, однако для целей этого контрольного списка обязательно выполните эти 4 пункта и обратитесь к своей кодовой книге, если вы не уверены чего-либо или оставьте комментарий ниже, и мы ответим на любые ваши вопросы.
Линии передачи данных для ТВ и Интернета
Вам нужно будет провести линии для телевидения и Интернета. Вам понадобится кабель RG6 или коаксиальный кабель для подключения к телевизору везде, где вы планируете проложить кабель или коробку FIOS. Использование этого кабеля немного устарело, и он может понадобиться вам в гостиной, где находится ваш основной домашний кинотеатр.
В других комнатах вашего дома вам может понадобиться кабель CAT6, идущий к вашим телевизорам, а также розетка для питания, конечно. Это полностью зависит от того, сколько кабелей или блоков FIOS вы планируете иметь в своем доме. Сегодня многие игровые консоли имеют подключение к Интернету и могут принимать Wi-Fi из вашего дома. Вы можете смотреть телевизор на них так же, как на старой кабельной приставке, без беспорядка.
В целом вам потребуется:
Коаксиальный кабель RG6
Проложите его в любом месте, где вы хотите иметь кабель или FIOS-бокс
Кабель CAT6
Интернет
Для всех рабочих мест/офисов для более быстрого проводного подключения к Интернету по кабелю Ethernet
Для всех мест с камерами видеонаблюдения (где применимо, некоторым камерам не требуется CAT6)
Протяните все эти кабели из централизованного места в вашем доме. Обычно он находится в подвале. В централизованном месте вам понадобится NID (коробка устройства сетевого интерфейса), чтобы подключить все эти провода. Коробке NID также потребуется питание. Ваш интернет-провайдер подключит эти провода и обработает остальные, просто убедитесь, что все они находятся в поле NID и что они имеют МАРКИРОВКУ . Если у вас когда-нибудь возникнут проблемы на линии, вам не придется отслеживать какие-либо провода. Маркировка экономит ТОН времени.
Обязательно помните о размере вашего дома, и если он слишком велик для предполагаемого маршрутизатора, который вы собираетесь использовать (проконсультируйтесь с производителем/интернет-провайдером), добавьте линию CAT6 в зону вашего дома, где вы можете установить усилитель сигнала, чтобы убедиться, что ваш Wi-Fi сильный во всем вашем доме.
Проводка камеры слежения
Если вы намерены установить камеры слежения, сейчас самое время проложить линии. Некоторые камеры работают только от стандартного кабеля 14/2 от вашей панели, другие работают от батареи, некоторые работают от CAT6. Вам нужно выбрать систему, которую вы хотите сейчас, и запустить свои линии.
Для нашего дома мы выбрали систему камер Onwote 8, которую мы приобрели на Amazon. Он подключен к каждой камере с помощью кабеля CAT6 от центрального места. Он записывает любые приходы и уходы, и это было потрясающе, мы даже можем просматривать его удаленно на наших телефонах. Это не дешево, но нам нравится душевное спокойствие, которое оно дает нам. Нажмите на ссылку ниже, чтобы проверить текущие цены и получить более подробную информацию.
Обязательно проложите линию CAT6 для Интернета от вашего NID-бокса туда, куда вы собираетесь получать данные. Вероятно, прямо рядом с коробкой NID, как в большинстве домов, так что это не должно быть слишком долго.
Ответвления для розеток и освещения общего назначения
Ваши ответвления для розеток и освещения общего пользования не будут потреблять слишком большую нагрузку, как вы видели выше в нашем расчете нагрузки. Имейте в виду, что вам нужна розетка в пределах 6 футов от двери. Ни одна точка вдоль стены не должна быть дальше 6 футов от розетки, поэтому вам понадобится розетка на минимум через каждые 12 футов. Вы можете иметь больше, если хотите.
Если у вас есть окна от пола до потолка, требование по-прежнему должно быть выполнено, так как это считается «пространство на стене». Для выполнения этого требования вы можете установить напольные розетки не дальше 18″ от окна.
NEC не регламентирует, сколько розеток или ламп может быть в одной цепи в жилых помещениях. Они регулируют это только для коммерческих установок. Вы можете подключить все розетки и освещение общего пользования к одной цепи, и все будет в порядке. Однако , это нецелесообразно.
Хорошее эмпирическое правило: 2 спальни на контур или 10 розеток на контур, в зависимости от того, что наступит раньше. Светильники, которые они производят, теперь потребляют так мало энергии, что их действительно не нужно учитывать, поскольку они потребляют очень небольшую нагрузку. Просто подключите свет к ближайшей общей цепи.
Мы надеемся, что эта статья была для вас полезным начальным руководством и полезным контрольным списком при проводке электропроводки в вашем доме. Дайте нам знать, что вы думаете в комментариях ниже.
Что я могу сделать, чтобы сэкономить деньги на перемонтаже проводки, не превышая отметку в части P?
Я только что купил полуприцеп 1930-х годов, который был расширен, вся проводка, которая там была, была заменена в какой-то момент, и очевидно, что резины не осталось. Есть кольцо внизу, кольцо наверху и цепи освещения наверху и внизу, плита и погружной нагреватель проходят через старую плату предохранителей картриджа, а также вторая (аналогичная) плата предохранителей, обслуживающая расширение (кажется, один предохранитель на розетку). Все розетки в главном доме вставлены в накладные коробки, поэтому помещение нуждается в серьезном обновлении.
Очевидно, что я хочу современный щиток, доведение проводки до приличного качества и несколько дополнительных розеток.
В настоящее время там ведутся большие работы, так что в настоящее время доступ к ним не затруднен, так как уже установлено много половиц.
Тогда вопросы…
1) Можно ли вообще утапливать коробки в стены и готовить проводку?
2) Если розетки просто втыкаются в стены на своих первоначальных местах, могу ли я выполнить всю работу?
3) Готовы ли квалифицированные искры работать со своими клиентами таким образом?
Должен сказать, что по профессии я инженер-электронщик, а не электрик, поэтому, хотя я и понимаю работу, я не обладаю какой-либо квалификацией, которая позволила бы мне сертифицировать ее впоследствии.
Для справки, старые и новые требования к розетке дома (освещение в порядке).
Существующие:
Внизу 7 двуспальных
Наверху 8 двуспальных
Расширение 8 синглов
Требуются:
Внизу 8 двухместных + 6 двухместных на кухне + плита
Наверху 12 двуспальных
Удлинитель, всего 14 розеток (первоначально 6 одинарных, остальные двойные)
Гараж: 9 двухместных
Консерватория 3 двухместных номера
4) Есть ли приблизительная оценка стоимости? (скоро выложу работу).
Спасибо,
Ян.
6
6 ответов от электриков MyBuilder
Лучший ответ
Электрические подрядчики Holloway
Cheltenham • На сайте с 16 апреля 2011 г. • 3 рабочие места, 100% положительный обратная связь
Правила части p заключаются в том, что все работы выполняются компетентным лицом, а затем проверяются, сертифицируются и сообщаются строительному контролю в совете. Совет выйдет и проверит задание для вас, но ему нужно будет увидеть его на разных этапах установки. Они взимают плату за эту услугу. Вам разрешено перемонтировать свой собственный дом, если работа может быть проверена на ходу.
Большинство электриков не согласятся на эти условия, так как они хотят сделать всю работу целиком.
Мы сделали это для некоторых из наших клиентов, которые были достаточно компетентными мастерами, мы брали плату за посещение объекта и помогали с проводкой в местах, давали советы клиентам, когда это требовалось. Мы установили потребительский блок и протестировали недвижимость.
На самом деле все зависит от отдельных компаний, что они хотят делать, но пока работы можно проверить, когда вы идете, нет проблем с прокладкой проводки самостоятельно.
2011-04-16T15:10:02+01:00
Ответ получен 16 апреля 2011 г.
свифтпат ООО
Дептфорд • На сайте с 25 ноября 2007 г. • 3 рабочие места, 100% положительный обратная связь
Привет, лан, как я уже сказал, ты не можешь сам заниматься электрикой, но можешь преследовать. Но это было бы гораздо менее напряжно, если бы вы просто наняли команду электриков, которая выполняла бы работу в соответствии с правилами. профессионально, безопасно, компетентно, в рамках бюджета, с помощью насадок hilti с пылеудалением для подавления пыли. Я рекомендую заглубить полностью новую проводку. трубы металлоконструкции заземление. Новая доска. позвольте мне, если вы хотите использовать эти услуги в зависимости от того, где вы находитесь, надеюсь, это поможет удаче.
2011-04-04T23:05:02+01:00
Ответ получен 4 апреля 2011 г.
VH Electric
Уолтем Кросс • Участник с 11 апреля 2011 г. • 38 рабочие места, 100% положительный обратная связь
Суть части-р в том, что все электротехнические работы выполняются компетентными лицами.
Я не думаю, что личное участие или срезание углов принесет вам какую-либо пользу с точки зрения безопасности и времени проекта.
Я уверен, что вы получите конкурентные предложения, как только разместите вакансию.
С уважением. Вал
2011-04-12T19:20:01+01:00
Ответ получен 12 апреля 2011 г.
Kent фасции и желоба
Плимут • Участник с 8 января 2018 г. • 1 работа, 100% положительный обратная связь
Может выполняться компетентными лицами – точная формулировка
Нет
Может выполняться только квалифицированным электриком
2020-06-22T21:30:04+01:00
Ответ получен 22 июня 2020 г.
услуги по недвижимости
Флинтшир • На сайте с 9 марта 2011 г. • 59 рабочие места, 100% положительный обратная связь
Допустимо штробление стен и утопление тыловых коробок при условии, что они соответствуют части Р в отношении глубины выемок и части М в отношении высоты розеток и выключателей (часть М не считается обязательной, если только полностью отремонтирован или предназначен для использования с ограниченными физическими возможностями). вопрос о том, возьмет ли электрик на себя остальную часть работы, является спорным. Если вы не имеете квалификации для части P, вы не сможете завершить установку, и хотя электрик части P может осмотреть и протестировать, ему разрешено только по закону самостоятельно сертифицировать работу, которую они сделали.

Артикул	Код Раздел	Количество	Вольт Ампер
Square Footage	220.12	2000	6000
Small Appliance*	220.52(A)	2 @ 1500VA each	3000
Laundry*	220.52(B	1 @ 1500VA	1500
HVAC	220,60	4000VA (число будет варьироваться)	4000
Застегивается на месте (4000
.0005	220.53	3500 ВА	2652

Пункт	Вольт AMP	Понижен	. 0005	3000	None	3000
Laundry	1500	None	1500
HVAC	4000	None	4000
Fastened In Place Appliances	3500	75 % от общего количества, если 4 или более	2652
Самый большой двигатель	4000	25 % от двигателя HVAC, так как он самый большой	1000

Volts	Amps	Phase	Cable Type
120	15	Single	14/2
208/220	15	Сингл	14/3
120	15	Три	14/3
208/220	15	Три	14/220	15	Три	14/220	15	0005
120	20	Single	12/2
208/220	20	Single	12/3
120	20	Three	12/3
208/220	20	Три	12/3

Ампер	размер провода	Размер выключателя
15	#14	15 А.
40	#8	40 AMPS
50	#6	50 А. 0005	70 AMPS
80	#4	80 AMPS
100	#3	100 AMPS

Вольт	Фаза	Тип выключателя
120	Однополюсный 1	0005
208	1	Two Pole
120	3	Three Pole
208	3	Three Pole

Как проводить проводку в частном доме своими руками — как правильно сделать расчеты и проложить электропроводку

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

Варианты подвода электропитания к дому

Как самому правильно провести проводку в частном доме от уличной ЛЭП

Правила безопасности при устройстве электросети

Проводка в квартире своими руками

Как сделать проводку в доме

Как заменить проводку в доме своими руками

Как монтируется электропроводка в доме своими руками скрытым методом

Как безопасно провести электропроводку в свой дом

Как менять проводку в квартире

Выбираем правильный кабель

Схема установки розетки и выключателей

Демонтаж старой проводки

Правильно меняем электропроводку дома своими руками

Окончание работ по замене проводки

Электропроводка в квартире своими руками

Начало всех работ — схема

Составление схемы

Необходимые материалы

Распределительный щиток

Какие бывают щитки?

Чем щиток укомплектовывают?

Нагрузка в квартире

Монтаж проводки

Подготовительный этап

Открытая прокладка проводов

Скрытая прокладка проводов

Завершающий этап

Как самому провести электропроводку в частном доме по правилам?

Пошаговый алгоритм создания плана действий

Ввод электрики в дом

Как правильно сделать электропроводку в частном доме?

Основные составляющие домашней электрической сети

Нужны ли схемы домашней электропроводки?

Монтаж проводки в доме своими руками

Как свет появляется в доме

Где спрятана проводка

Проводка с нуля

Как самому сделать схему

Выбор кабеля

Правила безопасности

Фото монтажа проводки в доме своими руками

Как подключить электропроводку в собственном доме

Руководство по прокладке домашней электропроводки

Видео про электрическую проводку #2

Узнайте больше из моего видеокурса по домашней электротехнике:

Руководство домовладельца по замене электропроводки в доме

Понимание ваших потребностей

Сделать самому или нанять профессионала?

Создайте свой план

Определите бюджет

Найдите квалифицированного подрядчика по электротехнике

Будьте готовы к поломке

Могу ли я выполнять электромонтажные работы в собственном доме? И это законно?

Последние сообщения

Электрощит: информация о разрешениях и проверках

Информация о разрешении на электроснабжение

Информация об инспекции электрооборудования

Запрос на проверку электрооборудования

Электрическая онлайн-система разрешений

-08 | Факс: 303-894-2310 | Электронная почта: [email protected]

для того, как подключить дом — Штаб-квартира электрика

Недавно построенный дом или существующая структура?

Как рассчитать электрическую нагрузку, необходимую для вашего дома?

Установка электрической панели

Какие выделенные линии нужны при проводке дома?

Cable Selection Table For Appliances

Hardwired Interconnected Smoke Detectors

Проводка ОВКВ

Заземление

Линии передачи данных для ТВ и Интернета

Проводка камеры слежения

Ответвления для розеток и освещения общего назначения

Что я могу сделать, чтобы сэкономить деньги на перемонтаже проводки, не превышая отметку в части P?

6 ответов от электриков MyBuilder

Добавить комментарий Отменить ответ

Рубрики
