Как проводить проводку в частном доме своими руками — как правильно сделать расчеты и проложить электропроводку

SmartLine

Программа для проектирования линий электропередач напряжением 10 и 0,4 кВ в среде ZWCAD.

Бесплатно

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
Трассировка с наименьшими помехами для иных инженерных систем.
Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
Покупка качественных материалов.

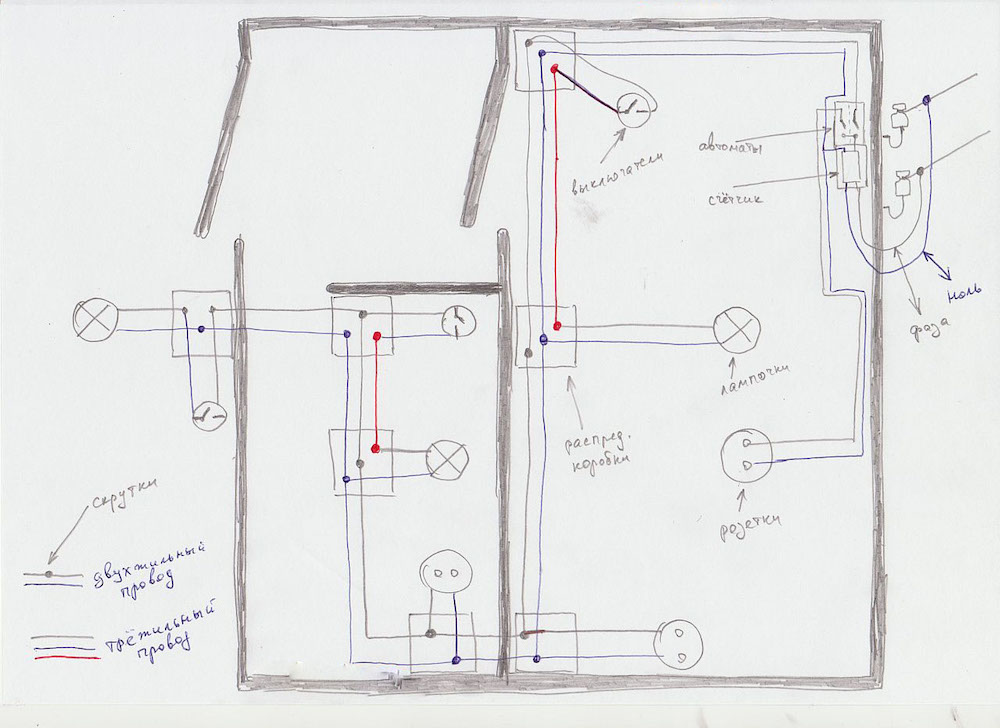

Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

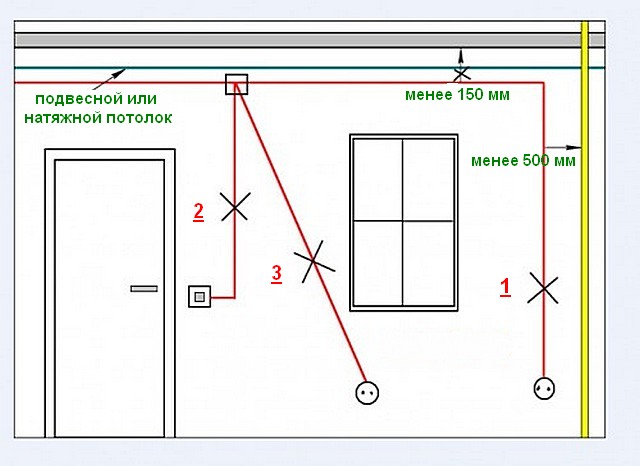

Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам. Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:

Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.

Использование проводов СИП стало хорошей альтернативой для энергетиков.

Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).
При расстоянии более указанного значения потребуется дополнительная подпорка.
Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

Любые работы должны проходить при снятом напряжении.
Нельзя повреждать какие-либо участки кабелей или штепселей.
Все ручные инструменты должны обладать изолированными ручками.
При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.
Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:

или присоединяйтесь к нашей группе в соцсети

Обзор программ для 3D планировки квартир

Насколько быстр ZWCAD 2020 в действительности?

Обзор программы AutoCAD

Проектирование в ZWCAD за минуту. Команды на I и J

Электропроводка для умного дома 101: Руководство для начинающих

Прелесть современного умного дома в том, что он практически не требует проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальными светильниками.

В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы раскрыть всю мощь подключенных устройств. Большую часть времени.

Есть еще несколько ключевых устройств, которые вам придется подключить. Это не для того, чтобы они могли работать с системами «умный дом», а потому, что им нужно взаимодействовать с вашими «тупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые разбрызгиватели и ирригационные системы, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но лучше всего подключить их к проводке вашего дома, если вы хотите получить максимальную отдачу от холода. , подключенные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Пока вы знаете, где находится коробка выключателя, и умеете обращаться с дрелью, вам, вероятно, не придется тратить большие деньги на электрика.

Как создать умный дом Alexa
Как начать работу с умным домом
Лучшие протестированные концентраторы умного дома

Какие устройства мне нужно подключить?

При выборе подключенных гаджетов для дома имейте в виду, что вам нужно будет подключить следующие устройства:

• Умные выключатели света

• Умные настенные розетки

• Интеллектуальные термостаты

• Интеллектуальные контроллеры спринклеров

• Умные датчики дыма

• Умные видеодомофоны

Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителя, а это означает, что вы можете в значительной степени сделать это самостоятельно. У некоторых компаний, в том числе у Google Nest, Tado и Amazon, есть профессиональные установщики, которые придут и установят для вас свои продукты за определенную плату.

Если вас совсем не устраивает проводка, используйте ее или наймите электрика — возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что работа с доступной проводкой в вашем доме проста и понятна.

Компания Ring and Nest поставляет отвертки, которые помогут вам установить их продукцию.
Какое оборудование мне понадобится?
Основные инструменты, которые вы будете использовать при подключении гаджета «умный дом», включают:
• отвертка
• дрель
• уровень
• Инструмент для зачистки проводов
• острогубцы
• проволочные гайки
• винты
• настенные анкеры
Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна). Ring и Nest, например, включают отличные маленькие двусторонние отвертки в свои более дорогие продукты.
Какие устройства должны быть жестко подключены?
Вот краткое изложение устройств умного дома, которые вам понадобятся для подключения к дому, перечисленные в порядке сложности.
Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется с вашим продуктом.
Выключатели света и умные розетки
Умные выключатели и розетки заменяют ваши существующие выключатели и розетки, позволяя вам управлять тем, к чему они подключены, с помощью приложения на смартфоне или через умный динамик. При установке интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к ней подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).
Мы объединили эти два продукта, потому что проводка для них почти идентична. Это также один из наиболее сложных проектов проводки, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой — нагрузочным.
Умные выключатели и настенные розетки — самые сложные устройства для самостоятельной установки.
Как подключить интеллектуальный выключатель/интеллектуальную розетку
1. Отключите питание вашего выключателя/розетки на выключателе (если выключатели не имеют маркировки, вы можете отключить основное питание).
2. Отвинтите настенную панель и выключатель/розетку от стены.
3. Отсоедините имеющиеся провода от выключателя/розетки, повернув гайки (см. ниже) против часовой стрелки.
4. Удалите имеющийся выключатель/розетку и поместите его в коробку или пакет с застежкой вместе со всеми винтами (на случай, если позже вам понадобится вернуть его обратно).
5. Определите провода в вашей системе — для многих умных выключателей/розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).
6. После идентификации подключите соответствующие провода в стене к проводам на интеллектуальном коммутаторе с помощью гаек. Это будут провода линии и нагрузки, обычно черного или красного цвета, и нейтральный провод (часто белый, иногда два, скрепленных вместе и спрятанных). Если ваши провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы подтвердить, какой из них какой.
7. Вставьте подключенные провода обратно в настенную коробку до упора.
8. Ввинтите выключатель/розетку в настенную коробку и прикрепите все предусмотренные настенные пластины.
9. Снова включите питание.
Использование проволочных гаек
Проволочные гайки используются для соединения двух или более проводов вместе. Держите соединяемые провода так, чтобы их концы были выровнены, затем поместите проволочную гайку сверху и поверните по часовой стрелке до упора.
Провода не должны выходить при натяжении. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед тем, как прикрепить гайку, или выпрямить их перед тем, как прикрепить гайку.

Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.
Как подключить интеллектуальный термостат
Несмотря на то, что фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что, если это будет сделано неправильно, это может повредить вашу систему HVAC, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.
1. Отключите питание термостата с помощью выключателя.
2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.
3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейкой для этого в упаковке).
4. Снимите старый термостат.
5. Используя новый термостат в качестве ориентира, отметьте места, где будут крепиться винты, при необходимости просверлите отверстия и установите анкеры.
6. Протяните провода термостата через новый термостат и прикрепите провода (согласно инструкции, прилагаемой к новому термостату), прежде чем прикреплять его к стене.
7. Прикрутите основание термостата к стене.
8. Дважды проверьте электропроводку, установите лицевую панель термостата и включите питание.

Подключение интеллектуального контроллера полива Spruce очень простое.
Как подключить интеллектуальный контроллер разбрызгивателя
Интеллектуальный контроллер разбрызгивателя заменяет стандартные часы полива. Он будет контролировать вашу спринклерную систему таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять расписание и избегать полива до, во время или после дождя.
Процесс подключения аналогичен подключению термостата, хотя, поскольку большинство контроллеров разбрызгивателей подключаются к адаптеру переменного тока, вам не нужно отключать питание на выключателе.
1. Сфотографируйте существующую проводку и обратите внимание, какие провода к каким зонам относятся.
2. Отключите существующий контроллер и отсоедините от него проводку.
3. Пропустите электропроводку через контроллер и закрепите его на стене, просверлив в стене отверстия и при необходимости закрепив анкеры для гипсокартона.
4. Подсоедините провода к соответствующим зонам, подсоедините провод C к правильному порту и, если у вас есть главный клапан или клапан насоса, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он различается для каждой модели).
5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет проложить провода питания в электрическую коробку, которая управляет вашей системой полива, и вам нужно будет отключить питание на вашем прерывателе, прежде чем вы делаете).
6. Снова включите питание.

Устройство Onelink Safe & Sound должно быть жестко подключено для питания динамика Bluetooth.
Как подключить интеллектуальную пожарную сигнализацию
Умные версии дымовых извещателей могут уведомлять вас через ваш смартфон, если они активированы. Дымовые извещатели бывают проводными или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как настроен ваш дом. Если у вас есть проводка для поддержки дымовых извещателей, установка умной пожарной сигнализации ничем не отличается от установки обычной.
1. Отключите питание дымовых извещателей выключателем.
2. Снимите имеющуюся дымовую сигнализацию и монтажный кронштейн (установочные кронштейны нельзя использовать повторно, так как они зависят от производителя).
3. Прикрутите прилагаемый монтажный кронштейн к электрической коробке.
4. Отвинтите имеющиеся гайки от проводки на потолке или стене и снимите старое соединение с датчиком дыма.
5. Подсоедините разъемы проводов для нового датчика дыма.
6. Подсоедините разъем, идущий от провода, к задней части вашего интеллектуального дымового извещателя и поверните его в нужное положение на монтажном кронштейне.
7. Снова включите питание.

Подключение видеодомофона — самая простая работа по подключению умного дома.
Как подключить дверной видеозвонок
Видеодомофоны размещают камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают дверной звонок.
Но они также работают как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к проводке вашего дома.
Если вы не хотите этого делать или у вас нет электрического дверного звонка, есть видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus. Однако вам нужно будет периодически заряжать аккумулятор.
Если у вас есть дверной звонок, который может работать от существующей проводки дверного звонка, вот что нужно сделать.
1. Отключите питание дверного звонка выключателем.
2. Снимите старый дверной звонок.
3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в правильных местах для установки нового дверного звонка.
4. Подсоедините провода, выходящие из вашей стены, к винтам на задней панели вашего нового дверного звонка (вам могут понадобиться удлинители, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).
5. Прикрутите дверной звонок к стене.
6. Снова включите питание.
Устройства Power over Ethernet
Другой способ подключения устройств «умный дом» к некоторым продуктам — использование простого кабеля Ethernet. Вроде, как бы, что-то вроде.
Power over Ethernet (или PoE) — это общий термин, который охватывает множество стандартов или систем, которые одновременно передают электроэнергию по кабелям Ethernet вместе с данными.
Это отлично подходит для таких устройств, как камеры видеонаблюдения, точки доступа Wi-Fi и видеодомофоны, поскольку это означает, что вы можете не только обеспечить питание устройства, но и стабильное подключение к Интернету.
Устройства, использующие PoE, включают такие устройства, как Ring Video Doorbell Elite, наружные точки доступа TP-Link, Control4 Chime и Reolink RLC-811A.
Хорошей новостью является то, что если вы покупаете устройство, использующее Power over Ethernet, вам не нужно ничего делать, кроме как подключить маршрутизатор (или коммутатор, поддерживающий PoE) напрямую к устройству.
Вы можете купить «инжекторы» PoE, которые подключаются к стене, но они просто обеспечивают питание устройства, вы не получаете данных.
